Циркуляционный насос на примере IMP PUMPS GHN 25/40

Поразбираем немного циркуляционный насос IMP PUMPS.

Циркуляционный насос в системе вентиляции есть в смесительном узле. Его задача – поддерживать давление и расход воды в системе. Его возможности по созданию напора очень малы, но помогать насосам ИТП проталкивать воду, помогать ей преодолевать сопротивление системы, он способен.

Энергопотребление такого насоса очень мало. Чуть ниже рассмотрим конкретные величины. Исправный, правильно подобранный насос в незавоздушенной чистой системе, практически бесшумен.

Рисунок 1 – Циркуляционный насос IMP PUMPS.



Рисунок 2 – Циркуляционный насос IMP PUMPS, вид с клеммной коробкой внизу.



Рисунок 3 – Циркуляционный насос IMP PUMPS, вид с вертикально расположенным валом, с видом на клеммную коробку.



Рисунок 4 – Циркуляционный насос IMP PUMPS, вид с вертикально расположенным валом.



Рисунок 5 – Циркуляционный насос IMP PUMPS и присоединительные муфты из комплекта.



Рисунок 6 – Циркуляционный насос IMP PUMPS, информация на корпусе.

Полную версию характеристик насоса лучше искать в интернете, введя туда запрос вида «GHN 25/40 характеристики». С корпуса мы можем снять информацию о направлении потока жидкости, рабочих токах и потребляемой мощности.

Насос имеет возможность регулирования скорости вращения, соответственно и регулирования подачи воды. Для изменения служит переключатель на корпусе клеммной коробки, имеющий три предустановленные скорости. Какой напор создается на каждой скорости лучше смотреть в полных характеристиках насоса, по приведенным там графикам. Мы же сейчас можем определить, что минимальный рабочий ток составляет 0,15А, мощность при этом 36Вт, максимально – 0,21А и 50Вт. Эти значения для 1 и 3 скоростей соответственно. Видим, что потребление электричества действительно мало, сопоставимо со старой лампой накаливания.

Малое энергопотребление важно, так как циркуляционный насос должен работать на всем протяжении отопительного периода. Как начался зимний период, подали горячий теплоноситель в систему, включаем насос.

Из фотографий видно, корпус насоса не имеет оребрения и вентилятора для воздушного охлаждения. Охлаждение насоса происходит перекачиваемой жидкостью. Поэтому важно – куда вы его поставили. Обычно насос ставится на ветку с обратной водой, которая уже отдала часть своего тепла в калорифере. Однако, бывает, что насос ставится и на прямую воду, на подачу. При этом насос должен соответствовать температурам, в которых он будет эксплуатироваться. Кроме температур есть и другие параметры, по которым насос подбирается. Это в том числе и характеристики регулирующего клапана, и создаваемое давление, и прочее. То есть нельзя поставить в систему любой насос. Только проектный для данной системы. Поставите другой – возможны проблемы. Насос с меньшей производительностью будет бесполезен, с большей – создаст шум, а может быть и завихрения в протоке воды. Насос с меньшей рабочей температурой перегреется и выйдет из строя.

Рисунок 7 – Вид со снятой винтовой заглушкой.

Для того, чтобы оценить – работает ли насос, можно воспользоваться специальным магнитным индикатором. А если его нет – можно открутить винтовую заглушку и посмотреть на торец ротора, как показано на рисунках 7 и 8.

Рисунок 8 – Вид со снятой винтовой заглушкой.

Когда насос включен, этот винт вращается. Снятие заглушки также помогает выпустить воздух из насоса. Процедура рекомендуемая.

Если заглушка снята, питание на насос подано, но винт не вращается, проверьте – не закис ли ротор. Для этого покрутите отверткой винт, который виден на рисунке 8. Теплоноситель в новых системах может содержать загрязнения, которые вполне могут подклинить насос. Также возможно подклинивание за счет образования накипи. Загрязнения и накипь способствуют износу рабочего колеса насоса. По хорошему, при эксплуатации рекомендуется чистить фильтр перед насосом (он же у вас установлен?), а также сам насос от накипи. Делается это по окончанию отопительного сезона. Некоторые щиты автоматики сейчас осуществляют профилактический проворот ротора, чтобы он не закис, когда насос долгое время выключен, то есть в летнем режиме. Этот проворот – просто кратковременная подача питания на насос в заданные промежутки времени.

Рисунок 9 – Циркуляционный насос со снятой крышкой.



Рисунок 10 – Рабочее колесо насоса, фотография 1 из 4.

Рабочее колесо состоит из двух частей – всасывающей и нагнетательной. На рисунке 10 хорошо видно малое колесо с крыльчаткой – это колесо создает разрежение. Большое колесо создает давление за счет центробежных сил.

Рисунок 11 – Рабочее колесо насоса, фотография 2 из 4.



Рисунок 12 – Рабочее колесо насоса, фотография 3 из 4.

Отверстия в корпусе – это не брак производителя. Если я правильно понял, это что-то вроде сапунов. Кроме того, они должны способствовать циркуляции воздуха и охлаждению.

Рисунок 13 – Рабочее колесо насоса, фотография 4 из 4.



Рисунок 14 – Насос с вынутым стаканом с запрессованным ротором и рабочим колесом.



Рисунок 15 – Рабочее колесо и ротор, запрессованный в стакан, вид сбоку.

Данная конструкция при работе находится в воде. Поэтому насос и называется «с мокрым ротором». Обратите внимание на рисунок 16. Винт, который виден сверху – тот самый, по которому мы проверяли вращение и тот самый, за который мы прокручивали ротор, чтобы «расклинить» его. Существуют насосы, у которых нет винтовой заглушки, это насосы, которые самостоятельно спускают из себя воздух.

Рисунок 16 – Рабочее колесо и ротор, запрессованный в стакан, вид сверху.



Рисунок 17 – Статор, вид 1 из 2.



Рисунок 18 – Статор, вид 2 из 2.

Конструкция с ротором и рабочим колесом очень плотно сидит в корпусе. Если образуются загрязнения, кроме подклинивания возможен ускоренный износ поверхностей. Износ увеличивает зазоры и уменьшает производительность насоса. Если вы планируете долгую эксплуатацию, не ленитесь, чистите фильтры, проверяйте состояние насоса, чистите его от накипи.

Рисунок 19 – Направление вращения.

Насос имеет вход и выход. Есть разница, как его подключить. Всегда проверяйте соответствие направления подачи жидкости насоса тому, где он находится. Если он стоит на ветке обратной воды, то должен гнать воду от калорифера. Бывают случаи неправильной установки.

Рисунок 20 – Крышка насоса, вид сверху.



Рисунок 21 – Внутренняя поверхность крышки насоса и рабочее колесо.

На рисунке 21 хорошо видно, что каждой части рабочего колеса соответствует своя камера в крышке. Малая – для малого колеса, которая создает разрежение на входе насоса, большая – для большого колеса, создающего давление. Зеленая бумажка показывает направление подачи воды.

Рисунок 22 – Внутренняя поверхность крышки насоса, фото 1 из 2.



Рисунок 23 – Внутренняя поверхность крышки насоса, фото 2 из 2.



Рисунок 24 – Клеммная колодка насоса IMP PUMPS GHN 25/40.



Рисунок 25 – Правильный и неправильный монтаж циркуляционного насоса.

Монтаж насоса. Существует правильное и неправильное положение. Показаны эти варианты на рисунке 25. Если смонтировать насос в неправильном положении, он будет работать, но, скорее всего, недолго. Если насос смонтирован неправильно, увеличивается вероятность того, что ротор «прилипнет» к стакану. Ухудшается охлаждение подшипников и смазка. Подшипники насоса (подшипники скольжения) смазываются так же, как и охлаждаются – протекающей жидкостью. Если не хотите проблем с насосом, проверяйте монтаж. Только так, как рекомендовано на рисунке 25. Вал только горизонтально! Не располагайте насос клеммной коробкой вниз, есть вероятность попадания туда воды.

Рисунок 26 – Правильный монтаж циркуляционного насоса.



Рисунок 27 – Неправильный монтаж циркуляционного насоса.

На рисунке 27 показан категорически неправильный монтаж циркуляционного насоса – с вертикальным расположением вала. Насос из данного примера уже начал подклинивать, не смотря на то, что система только смонтирована. При запуске установке не хватало теплоносителя, она начинала выключаться по защитам от заморозки. При проверке выяснилось, что насос не вращался. Снял винтовую заглушку, прокрутил ротор отверткой, он запустился, установка заработала. Но это не является лекарством. Было дано указание монтажникам на недопустимость подобного положения.

Рисунок 28 – Неправильный монтаж циркуляционного насоса.

На рисунке 28 неправильный монтаж – клеммная коробка внизу насоса, есть вероятность попадания в неё воды.

Еще раз напомню, насос без воды включать нельзя! Допускается кратковременное включение для проворачивания ротора. Но если оставите насос включенным «насухую», помните, чем больше работает, тем больше шанс, что заклинит.

И еще одна рекомендация. Если система смонтирована недавно и только прошла обкатку в 72 часа, обязательно прочистите фильтр от строительного мусора по её окончанию. При монтаже в системе обязательно будет мусор, постарайтесь не допустить, чтобы он оставался там, чистите фильтр грубой очистки. По возможности, перед обкаткой, промывайте систему.

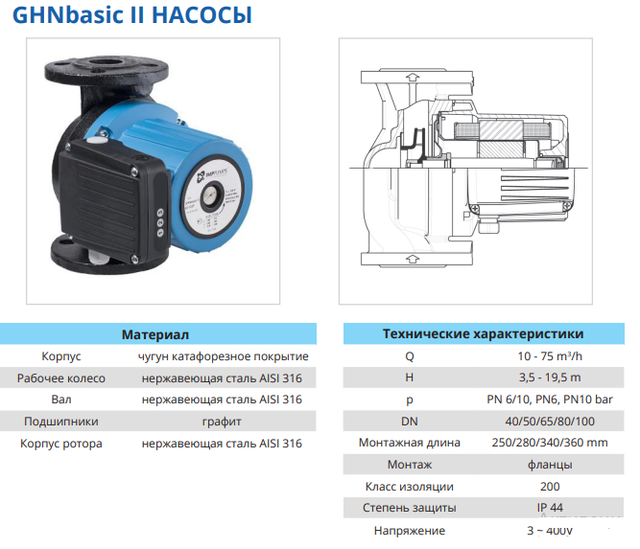

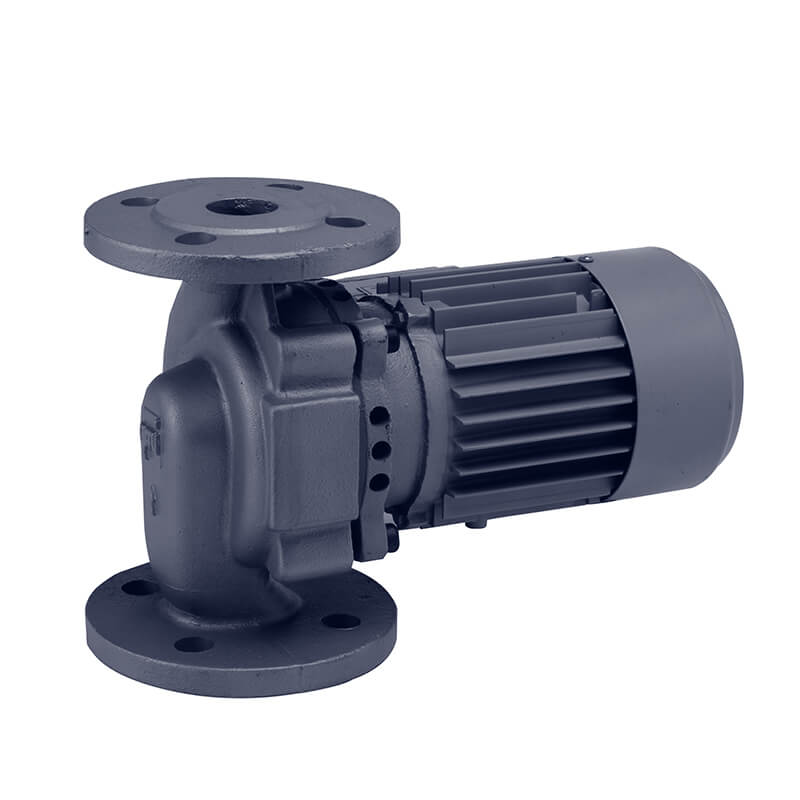

Высокоэффективные интеллектуальные циркуляционные насосы IMP

IMP Pumps производит высокоэффективные циркуляционные насосы с более чем 50-летним опытом разработки и производства насосов.

Насосы IMP производятся на собственном заводе IMP в Словении. Многие крупные компании производят ребрендинг насосов IMP, но IMP является первоначальным источником. Благодаря крупным инвестициям ассортимент продукции IMP в последние годы быстро расширился, и такие модели, как NMT MINI PLUS, обладают лучшей в своем классе эффективностью, а также отличным соотношением цены и качества.

Компания Pumps UK является официальным партнером, поставляющим насосы IMP по всей Великобритании с большим ассортиментом, хранящимся на нашем складе в Рочестере.

Модели включают как фланцевые/резьбовые, так и конструкции с одинарной/двойной головкой, а также специализированные модели SAN.

  • NMT = одиночная головка, использующая эффективную «новую моторную технологию» IMP
  • NMTD = Двойная головка, использующая эффективную «Новую моторную технологию» IMP
  • MINI = Небольшие бытовые насосы
  • SMART = Коммерческие насосы среднего размера
  • MAX II = Коммерческие насосы большого размера (2-го поколения)
  • 40/120 = диаметр 40 мм с макс. напором 12 м
  • F = Фланцевые соединения с указанием расстояния между портами
  • S = Включает модуль SSR (ввод пуска/останова, выход состояния работы)
  • SAN = бронза/нержавеющая сталь для питьевой воды

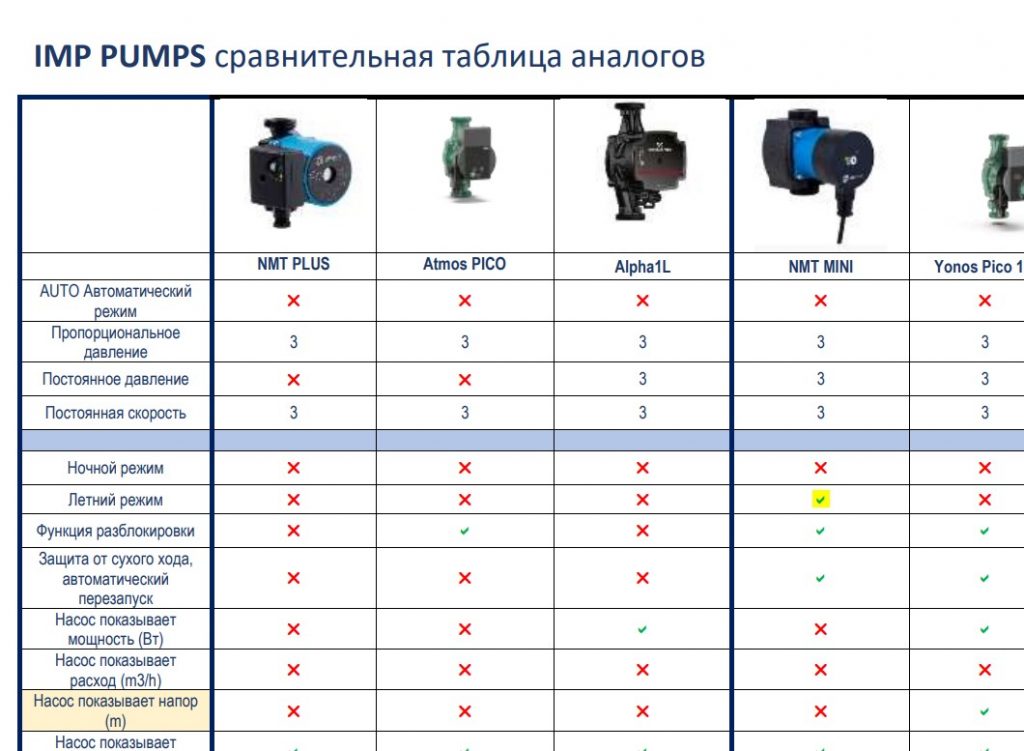

Малые бытовые насосы


  • НМТ Мини


    Базовый внутренний

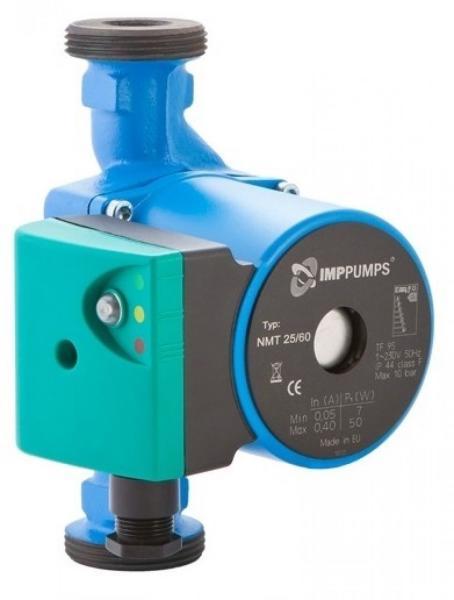

  • NMT Mini Plus


    Умный домашний
  • NMTD Plus


    Базовый двухместный внутренний

Коммерческие циркуляционные насосы с одной головкой


  • NMT Smart


    Малый коммерческий
    (автономная работа)
  • NMT Smart S


    Малый коммерческий
    (Управление пуском/остановом)
  • NMT Max II S


    Большой коммерческий
    (управление пуском/остановом)

Коммерческие циркуляционные насосы с двумя головками


  • NMTD Smart S


    Малый коммерческий
    (Управление пуском/остановом)
  • NMTD Max II S


    Большой коммерческий
    (управление пуском/остановом)

Бытовые циркуляционные насосы SAN из бронзы/нержавеющей стали


  • Сан


    Базовая бронза
  • NMT San Plus


    Модернизированная бронза
  • NMT SAN MINI


    Умная нержавеющая сталь

Коммерческие циркуляционные насосы SAN из бронзы/нержавеющей стали


  • NMT Smart San S


    Средняя бронза
    (управление пуском/остановом)
  • NMT SAN MAX


    Большой бронзовый
    (управление пуском/остановом)
  • NMT SAN MAX II S


    Большая нержавеющая сталь
    Скоро появится

Аксессуары для циркуляционных насосов


  • Принадлежности IMP


    Фитинги и модули
  • Сильфоны насоса


    Муфта, связанная и несвязанная
  • Распорки


    Различные опции
  • Клапаны насосов


    Различные типы

3 шт.

Сортировать по Должность наименование товара Цена Избранное Установить нисходящее направление

Показать

9 18 30 60 90 Все

на страницу

Посмотреть как

Сетка Список

Фильтр

Варианты покупок

Производитель
  1. Имп насосы 3 предмет
Цена
  1. 200,00–299,99 фунтов стерлингов 2 предмет
  2. £300. 00 и выше 1 предмет
Напряжение
  1. 230-240В 1~ 3 предмет
Управление насосом
  1. Автомат 3 предмет
Тип соединения
  1. Резьбовой 3 предмет
Материал корпуса
  1. Железо 3 предмет
Насосные головки
  1. Одиночная головка 3 предмет
Размер трубопровода
  1. 1 дюйм (25 мм) 2 предмет
  2. 1 1/4 дюйма (32 мм) 1 предмет
Соединительный патрубок
  1. 1 1/2 дюйма с резьбой 2 предмет
  2. 2 дюйма с резьбой 1 предмет
Соединительный патрубок
  1. 1 1/2 дюйма с резьбой 2 предмет
  2. 2 дюйма с резьбой 1 предмет
Расстояние между портами
  1. 180 мм 3 предмет

Imo Pump — производители роторных насосов, объемных насосов, винтовых насосов и шестеренных насосов, а также специальных морских центробежных насосов.

Трехвинтовые насосы представляют собой самый большой класс многовинтовых насосов, используемых сегодня.

Обычно используются для

  • смазки машин
  • гидравлические подъемники
  • Транспортировка мазута и обслуживание горелок
  • питание гидравлического оборудования

Они также используются в процессах нефтепереработки для высокотемпературных вязких продуктов, таких как асфальт, кубовые остатки вакуумной колонны и мазуты.

Трехвинтовые насосы также находят широкое применение при обслуживании трубопроводов сырой нефти, а также при сборе, подкачке и загрузке барж и судов. Они распространены в машинных отделениях большинства коммерческих морских судов мира и многих боевых кораблей.

Доступны значения расхода от 1 до 3300 галлонов в минуту (от 4 до 13 250 л/мин) или для рабочего давления до 4500 фунтов на кв. дюйм изб. (310 бар).

С учетом ограничений по выбору материала, трехвинтовые насосы также используются для перекачки полимера при производстве синтетических волокон, таких как нейлон и лайкра.

Конструкции теперь доступны в герметичных конфигурациях, таких как магнитные приводы и герметичные конструкции. Винтовой насос с магнитным приводом широко используется для перекачивания изоцианата, пластмассового компонента, который чрезвычайно трудно герметизировать с помощью традиционной технологии.

Насосы теперь также доступны в герметичных корпусах.

Трехвинтовые насосы известны своим низким уровнем шума, высокой надежностью и долгим сроком службы. Три винтовых насоса способны выполнять функции впрыска воды (Tritec), а также подачи СОЖ под высоким давлением для станков (Emtec).

Одностороннего всасывания

Диапазон расхода Максимальное давление
Серия насосов гал/мин Л/М фунтов на квадратный дюйм

БАР

**

1-100

4-375

150

10

3G

1-55

4-208

250

17

3D *

5-400

20-1500

500

35

6Д *

5-400

20-1500

1500

100

4SFC

2-15

9-55

1450

100

4ВКС

22-248

82-937

1160

80

USNP/4PIC

8-250

30-950

1000

69

12Д*

5-250

20-950

2200

150

15-175

55-660

2000

140

6T/6U

15-175

55-660

3000

200

250-900

950-3400

1500-2000

103-140

12л

15-100

55-375

5000

310

413IC

950-2100

3595-7950

150

10

ЭМТЕК 5-240 19-910 1300 90
ТРИТЕК 10-220 40-830 1160 80

Двойного всасывания


Серия насосов галлонов в минуту Л/М фунт/кв.
