Настенный газовый котел бакси инструкция ремонт: Ремонт котлов Baxi — основные неисправности и способы устранения

alexxlab
15.11.1971
Комментарии: 0

Содержание

Ремонт котлов Baxi — основные неисправности и способы устранения

Газовые котлы Baxi (Бакси) – это итальянская линейка высококачественного отопительного оборудования, предназначенного для создания и поддержания в помещении оптимальной температуры на комфортном уровне. Техника этой торговой маркой отличается экологической безопасностью, низким уровнем шума, длительным сроком эксплуатации и незначительным расходом топлива.

Помимо этого, газовые котлы Baxi стоят недорого относительно основных своих конкурентов. Простота в эксплуатации также считается одним из явных плюсов аппаратов итальянского бренда. Более того, модели Baxi способны порадовать пользователя высокой производительностью.

Что же еще делает эту технику такой востребованной на европейском и отечественном рынке? Очень важное ее преимущество – это способность работать при постоянных перепадах давления в системе. Котлы Baxi рассчитаны на нестабильную подачу газа или теплоносителя. А поскольку эта проблема актуальна для большинства регионов нашей страны, в России техника итальянской торговой марки пользуется особым спросом.

Котлы Baxi – это универсальное оборудование, способное функционировать на природном и сжиженном газе. Это позволяет обеспечивать тепло даже в тех домах, которые располагаются в негазифицированных районах. К примеру, вы можете установить такой котел у себя на даче, будучи в полной уверенности, что вам будет комфортно в доме даже при очень низкой температуре за окном.

Дизайн также является немаловажным плюсом оборудования Baxi. Котлы отлично вписываются в жилое пространство и идеально гармонируют практически с любым стилистическим оформлением. Минималистичный внешний вид и эргономичность конструкции делают это оборудование очень востребованным.

Как правильно решать проблемы, возникающие в процессе эксплуатации котлов Baxi?

Несмотря на высокую надежность и долговечность оборудования итальянского бренда, оно может однажды выйти из строя. И хотя это случается достаточно редко, ремонт котлов Baxi с привлечением специалиста не будет стоить дешево. Во-первых, стоимость услуг профессионала, разбирающегося в газогорелочной технике, обычно достаточно высока. Во-вторых, комплектующие Baxi обойдутся в немалую сумму, что также нужно учитывать.

Но есть отличная альтернатива для тех, кто хочет сэкономить – ремонт котлов Бакси своими руками. Если вы уверены в собственных навыках и не хотите обращаться за помощью к третьим лицам, ниже мы распишем все нюансы, с которыми можно столкнуться в процессе ремонта оборудования итальянского бренда.

Представим, что у вас по какой-то причине вышел из строя отопительный агрегат компании Baxi. Первое, что вам необходимо сделать, — это выяснить, почему агрегат перестал функционировать. В большинстве случаев встроенная автоматика выдаст вам некоторую ошибку, которая укажет вам на причину поломки. Производитель поставляет вместе с котлом руководство, в котором подробно расписаны все коды ошибок и их интерпретация.

После выявления поломки очень важно корректно подобрать комплектующие. Для этого необходимо выяснить серию и модель котла. Наиболее популярными из них считаются агрегаты Baxi Luna, Slim, Main, Nuvola и ECO.

Ремонт котлов Бакси своими руками нужно затевать при условии, если вы обнаружили легкоустранимые видимые причины неисправности и точно знаете, как произвести ремонт. В противном случае, если вы не уверены в том, что обладаете достаточным опытом обращения с подобными аппаратами, — имеет смысл обратиться к квалифицированному мастеру.

Какие же поломки больше всего свойственны технике итальянского бренда? Перечислим наиболее распространенные из них:

Отсутствие зажигания;
Прекращение работы горелки;
Наличие хлопков в топке;
Перегрев котла;
Недостаточно высокая температура теплоносителя;
Шумная работа оборудования;
Выход из строя одного из датчиков или элементов автоматики.

Существует множество возможных причин, по которым газовый котел Бакси ломается. Одной из самых распространенных считается попадание влаги в котел. Кроме того, на стабильность работы оборудования немало влияет низкокачественный теплоноситель. К сожалению, этим страдает большая часть России, из-за чего время от времени пользователю все же придется прибегать к ремонту. При этом нужно учитывать, что Бакси – довольно выносливая техника, и агрессивный режим эксплуатации практически не влияет на его работу.

Нередко котел выходит из строя при резких перепадах давления в системе подачи газа. При этом срабатывает автоматическая система безопасности, однако ее наличие не исключает возникновения сбоев в работе техники. Кроме того, для России актуальна еще одна проблема, которая способна вывести технику из строя. Речь идет о нестабильности напряжения в электросети.

Очень часто котел быстро изнашивается и, как следствие, ломается из-за того, что он был некорректно установлен. Если вы не уверены в том, что сможете самостоятельно монтировать технику в соответствии с техническими требованиями производителя, то лучше поручить это дело профессионалам. Так вы сэкономите немалые суммы в будущем.

Ниже мы приведем типичные неисправности, возникающие при эксплуатации техники Бакси, и методы их оперативного устранения

Котел не запускается

Зачастую котел не запускается из-за того, что монтажники неправильно подключили фазу и ноль. Из-за этого в системе скапливается воздух, и котел отказывается включаться.

Недостаточно мощное пламя горелки

Нередко причина неисправности лежит в том, что была произведена некорректная настройка давления в системе. Также слабое пламя может информировать о неисправности модуля клапана газа или диодного моста. Для устранения этой проблемы необходимо произвести настройку основных параметров системы так, как это указано в руководстве по эксплуатации оборудования.

Запуск котла происходит, но он практически сразу перестает работать

Причина этого сбоя в большинстве случаев – недостаточно высокое давление газа в системе. В данном ситуации для ремонта котла Бакси необходимо снизить минимальный уровень давления поступающего газа до 5 мБар, в то время как стандартное значение этого параметра – 25 мБар.

Температура теплоносителя в системе недостаточно высока

При возникновении такой неисправности произвести ремонт котлов Baxi можно без особого труда. Для этого достаточно проверить такой параметр, как давление на газовом клапане. В большинстве случаев причина неисправности – сбой минимального и максимального значения.

Режим модуляции не функционирует

При данной неисправности пользователю необходимо в обязательном порядке заменить плату и клапан.

Неточные показания датчиков температуры

Если у вас возникла такая проблема – нужно произвести замену датчиков. В большинстве случаев этого будет достаточно.

Низкая температура теплоносителя в контуре ГВС

Такая проблема возникает из-за неполного открывания 3-ходового клапана или из-за его полного выхода из строя. Чтобы убедиться в том, что клапан действительно не работает, нужно дать время системе остыть, после чего перекрыть запирающие клапаны и запустит котел в режиме ГВС. При неисправности клапана агрегат будет нагревать теплоноситель в обоих контурах.

Возникновение характерных «хлопков» при запуске газового котла

Возможных причин у такой проблемы может быть несколько. Среди них:

Низкое давление газа. В данном случае необходимо отрегулировать минимальный уровень давления газа.
Изменение расстояния от запальника до газопровода из-за неаккуратной перевозки или монтажа техники. В этой ситуации нужно отрегулировать величину зазора до 4-5 миллиметров.

Слишком интенсивная тяга. Для уменьшения интенсивности нужно использовать заслонку.

Резкое падение температуры воды в контуре

Такая проблема возникает при засорении фильтров, повреждении труб или радиаторов. В этом случае ремонт котла Baxi вполне доступен, устранив главную причину, вы легко восстановите работоспособность оборудования.

Очевидно, что ремонт котлов Бакси своими руками – не самая сложная задача. Однако стоит иметь виду, что неквалифицированное вмешательство в работу оборудования может привести к дополнительным поломкам или, что хуже, к снятию техники с гарантийного обслуживания. Поэтому, желая устранить ту или иную проблему, нужно убедиться в том, что вы в состоянии это сделать самостоятельно. В противном случае разумнее обратиться к профессиональным мастерам сервисного центра Бакси.

Неисправности и ремонт котлов Бакси

_______________________________________________________________________________________________________________

_______________________________________________________________________________

После запуска газовый котел Baxi main four 240 f нормально отработал 2-3 часа и встал, выдав ошибку Е01 (нет розжига), перезапуск – аналогично, поработает и встает с 01 ошибкой. Позднее, вообще перестал запускаться в нормальном режиме. Газовики проверили, сказали менять плату. После этого попробовал запустить принудительно – когда открывается газовый клапан, поджигаю спичкой. Прекрасно работает, все греет – и отопление и горячую воду, пламя держит (на табло горит значок пламени), доходит до выставленной температуры, гаснет, а по-новой сам не запускается – нет искры. Вручную поджигаешь – опять работает.

В чем неисправность? Вдруг ремонт или замена платы не решит её?

Неполадка по ошибке Е01 – Или плата, или трансформатор розжига.

После запуска одноконтурного котла Baxi ECO 3 компакт появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

Посмотрите датчик (реле) давления. Проверьте электропитание котла. Что-то похоже на глюк платы.

Помогите найти неисправность котла Бакси майн фор 24. После установки сразу же начались проблемы. Несколько раз не смог разжечь горелку или разжигает, но не сразу и с сильным хлопком. Через время может опять нормально заработать. Наладчики сказали, что на элементе для розжига скапливается влага, потому как аппарат установлен над раковиной на кухне.

Возможна ли в этом причина? Как тогда эксплуатировать его, ведь определенная влажность всегда будет присутствовать на кухне?

Либо правильно настроить газовый клапан, либо электрод отсырел и пробивает на корпус.

После отключения электроэнергии перестал функционировать газовый котел Baxi Eco Four, на дисплее отображается ошибка Е03. Как победить эту неисправность?

Найдите аварийный термостат и нажмите на нём кнопочку, если он без вентилятора (что скорее всего). Также дымоход/тягу проверять обязательно.

Ошибка E03 появляется все чаще и чаще, последние дни практически совсем перестал работать, котлу редко когда удается зажечь пламя. В чем может быть проблема?

Если котел турбированный, то я бы проверил правильность срабатывания прессостата. Проверить правильность его работы – Во время включения турбины – вентилятора, проверьте сопротивление замыкающихся контактов прессостата. Когда вентилятор не работает, контакты разомкнуты. Работает –
сопротивление практически нуль!

Неисправность котла Baxi main four 240 f. После первого пуска проработал несколько часов и отключился. Никакой сигнализации об ошибках не выдает. Горит только зеленый диод включения в сеть. После выключения и повторного включения иногда раздается щелчок. похоже на срабатывание реле, затем также
ничего не происходит. Поворачиваю на сброс и т.д. ноль эмоций. Фильтр на обратке был наглухо забит, (хотя за промывку системы заплатил установщикам 3 тыс.). Подскажите, в чем может быть причина отказа и что нужно для ремонта?

Я бы начал проверку с датчиков NTC, для начала поменял бы местами. Если при одинаковой температуре то один из них “потёк”, скорее всего, по отоплению.

Проведен монтаж и подключение котла Baxi Luna Duo-tec MP 1.50. Необходимо подключить БКН. Так получилось, что рекомендованная схема через гидрострелку и насос загрузки мне не подходит. Можно ли подключить трёхходовой клапан для загрузки бойлера? Если можно, то какой рекомендуете? В стрелке 50 градусов, отопление ТП (теплый пол). Котел тактует. Чтобы уйти от этого, хочу поставить буфер литров на 100. БКН выпадает (он тоже через гидрострелку). Надо как то отсоединить его от стрелки.

Подключайте бак до гидрострелки. Ставьте БКН до стрелки, вернее насос его загрузки.

Подскажите максимальную пусковую мощность Nuvola Comfort 240Fi? Обладает ли насос плавным пуском? Купил Inelt Intelligent 500Lt – мощность 300Вт (в пике 450 Вт), хватит ли?

Электрическая мощность 190 Вт., плавного пуска нет.

В работе турбированный котел Baxi Eco Four 1.24f, коаксиальный дымоход вертикально, 0,5+1+1+1+0,75 и два поворота на 45. Приходил вчера мастер на пусконаладку. Ошибка E03. Мастер сказал, что это обычное дело для таких аппаратов, нужно просто приоткрыть крышку притока воздуха из комнаты (на трех саморезах). Котел действительно заработал. Что нужно сделать с дымоходом, что аппарат работал с действительно закрытой камерой?

Текущий режим мне кажется неверным, хотя в инструкции есть пункт о работе с забором воздуха из помещения.

Столкнулся с неисправностью котла Бакси майн фор 24. Работал всего 2 недели и тут внезапно отключился и выдал ошибку Е25 (недостаточная циркуляция). Попробовал перезапустить – получилось. Аппарат немного поработал и затем отключился вновь с той же ошибкой. Затем я уехал, а когда вернулся, обнаружил, что он сам не за долго до моего приезда перезапустился. Поработал около часа и вновь отключился с той же ошибкой. При работе котла насос вроде работает нормально, что происходит не пойму. Может, кто подскажет, в чем причина, и как это устранить?

Ошибка E25 показывает: 1. Возможная блокировка насоса. 2. Завоздушена система отопления. 3. Недостаточная циркуляция теплоносителя (возможно, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления). 4. Неисправен датчик температуры
контура отопления (сбилась характеристика датчика сопротивление-температура).

Не функционирует котел Бакси майн фор 24 (установлен 2 месяца назад).

Симптомы такие: включаешь, он вроде бы нормально начинает работать, загорается горелка. Через несколько секунд (максимум минута полторы) начинается треск внутри аппарата (очень похоже на закипание), резко повышается температура и отключается. Вроде бы забиться не должен: во первых работает первый сезон, во вторых вода через теплообменник проходит (правда струя не очень сильная), проверил открыванием стравливающего крана. Водяной насос работает (воздух стравил). У кого какие мысли?

Все признаки того что нет достаточного протока через теплообменник. Или завышено максимальное давление газа на горелке. Максимум что можно сделать на время это убрать модуляцию и оставить котел работать на минимальной мощности. Это не даст разморозить дом.

Пытаюсь запустить новый котел Бакси Экофор, а он запускаться не хочет. Включается, доходит до розжига, выдает пару искр, затем выдает ошибку Е98 и перезагрузка. Аппарат без гарантии, новый. Что делать? Ошибка платы?

Такая ошибка требует замены платы, почему новый котел и без гарантии? Стоит проверить электроподключения и потенциал на газовой трубе. Этот аппарат с такой именно ошибкой сам не заработает даже после перезапуска.

Уменьшать длину, либо ставить раздельный дымоход. Конденсатоотводчик установлен? Ошибка E35 – это ошибка по электрике (наводка на варистор). Будет мучать неисправность, меняйте плату по гарантии. Может высвечиваться ошибка E03, это как раз ошибка по дымоудалению и контролю дымоудаления.

Подключен и введен в работу бытовой котел бакси дуо тек 1.24. Работает только на тёплые полы от баллонов. Вчера запустили, выставили подачу на 25 градусов, работал прекрасно. Сегодня неисправность – котёл тактует. Запускается, нагревает подачу за 5-10 сек до 40 градусов и вырубает горелку, через пару минут по новой. При том, что температура обратки изменится не успевает, термометр обратки показывает 20 градусов. Попробовал прикрутить комнатный термостат бакси, там 11MI ничего не изменилось. Расход по петлям одинаковый.

Возможно, где-то прекратилась циркуляция. Или кран, или фильтр забился. Может быть, перестарались с регулировкой петель. Расход показывает, а видимо мало было. Пока стяжка холодная – аппарату хватает. Как прогреется – мало, вот он и упирается.

При подключении комнатного термостата в настройках Бакси Дуо тек менять что то надо?

Как владелец бытового газового котла Дуо-Тек скажу. Вряд ли вам нужны 24 кВт мощности. Ограничьте его программно на 30 – 50%. Там, в инструкции есть, как это сделать. Зачем, чтобы горелка выходила на максимум, когда это не надо. И проблем с тактованием меньше, и поймете сколько надо мощности реально. (у меня работает котел 13 кВт на 40 % для дома 120 м2. Никаких проблем 3 года). На сколько помню, там возможно подключение 2 типов датчиков. С одним надо что-то вносить в программу, с другим нет, но что помню точно, там перемычку нужно вынуть, если датчик электронный. Перемычка стоит на месте механического датчика.

Установлен и подключен газовый котел Baxi luna 3 comfort 310 fi. При запуске выдает ошибку Е03 – проблемы с тягой. При этом дифреле работает, контакты на нем замыкаются. Далее агрегат ничего не делает, только работает вентилятор. Что бы это могло значить? Кроме того что плату на замену. Почему это могло произойти?

Ошибка Е03 – это прессостат. Как уже здесь указали, находится сверху котла, такая белая круглая коробка с двумя трубочками прозрачными или белыми и с двумя проводками красными. Самое первое, проверить дымоотводящую и воздухозаборную трубу. Если что-то есть в трубе, прочистить. Проверить со снятой передней стенкой аппарата работает ли вентилятор-дымосос. Должен шуметь с характерным звуком, без посторонних шумов. Если всё в порядке, то проверить прессостат, подводящие трубочки, нет ли в них конденсата. Если есть капельки воды, то продуть, прочистить. Если ничего не помогает, проверить тогда работу котла без прессостата. Для этого, отсоединить от прессостата 2 провода, они сверху подходят, на таких фишках.
Котёл включить, должен пуститься вентилятор, после этого замкнуть провода прессостата между собой. Должна включиться горелка. Включённый таким образом котёл эксплуатировать нельзя! Способ годится только для проверки прессостата и поиска причины отказа. Аппарат отключить, либо разомкнуть провода прессостата, всё само отключится. Разобрать прессостат если он разборный. Встречаются с тремя саморезами по кругу, а есть и не разборные. Если он разборный, то можно попробовать отремонтировать, почистить контакты, обычно этого хватает, но может быть худая мембрана. Если прессостат неразборный, или не ремонтируется, заменить.

Провели монтаж и подсоединили в систему газовый котел Бакси майнфор 24. Проблема следующая: включаешь горячую воду, минут через 5-10 падает давление и котёл отключается, приходится поднимать давление по-новому. Сверху сзади видно сосок от расширительного бака, откуда капает вода. Думаю, проблема из-за бачка, в котором не осталось воздуха. Теперь не знаю – бачок менять или попробовать туда воздуха закачать?

Замена расширительного бака по причине его дырявости. Расширительный бак накачивают при пустом котле, никакой воды не должно быть! Вариант с установкой расширительного бака вне котла допустим.

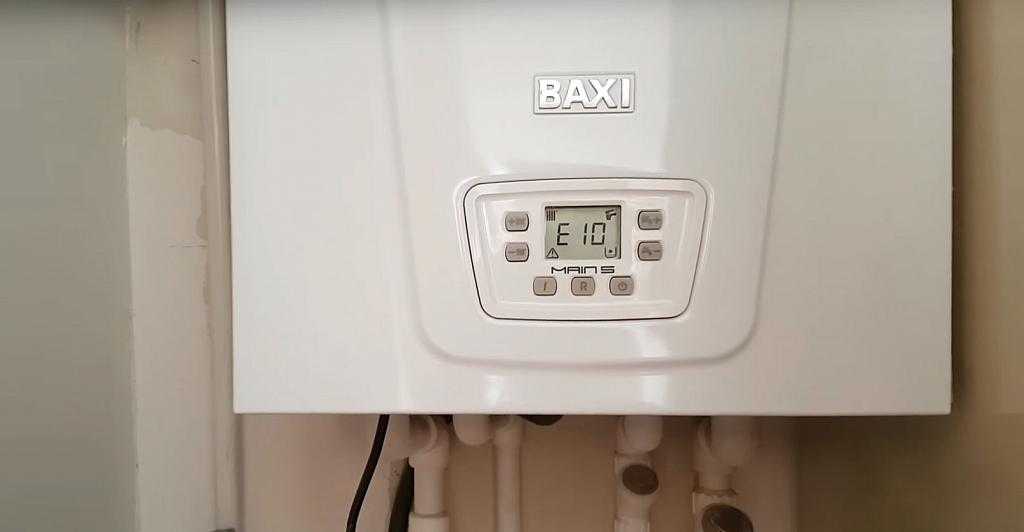

Неисправность котла baxi eco 3 compact, выдает ошибку E10 по несколько раз в день. После долива воды некоторое время работает, потом всё сначала.

Ошибка E10 вызывается проблемами в циркуляции, нет давления, фильтры забиты и/или теплообменник. Устранить течи в системе отопления.

Провели установку и подключили котел Бакси Слим 1.490. Загорается индикатор блокировки газа. После сброса (R) работает нормально какое-то время, потом снова блокируется. Снова необходим сброс и т.д. Никакой зависимости не заметил (перепад напряжения, перепад газа). Менял режим отопление и бойлер, только отопление, только бойлер ничего не меняется. Стабилизатор с ИБП стоит (стабильно 220В). Похоже, что проблемы с платой. Визуально на плате все живое. Может кто сталкивался?
Котел блокируется в режиме ожидания, когда отключен комнатным термостатом. Если бы блокировка происходила при розжиге, то ясно, что проблема в системе розжига (клапан, горелка и т.д.) либо давление газа. Но розжига нет. Блокировка может включиться сразу после сброса, может через минуту, может проработать неделю без блокировки. Зависимости не увидел, кроме отключения комнатным термостатом. Аппарат не заземлен, но он и не был заземлен раньше, когда работал. Клапан регулировали после чистки. Зазор выставляли. Искра хорошая. Мне кажется что проблема либо в скачках напряжения, либо на плате где-то отходит контакт.

Была когда-то похожая проблема. Помогла замена электрода контроля пламени. Как оказалось при нагреве и остывании пропадал контакт (внутри керамики) между электродом и проводом, идущем к плате. На холодном котле все прозванивалось прибором. И агрегат после сброса мог работать час, а мог и пару дней, никакой зависимости в перебоях. Пришлось потратить почти полдня на выявление момента аварии. Тем более что горелку снимали для чистки в Вашем случае, и неисправность появилась после этого. Очень большая вероятность, что именно в этом проблема. Как говорилось ранее, диэлектрик на газовой трубе, заземление или стабилизатор teplocom gf.

Подскажите по настройкам. Котел Baxi Nuvola-3 Comfort 240i, отопление только теплый пол, площадь 180кв/м, в каждой комнате термостат, соответственно датчик на панели не используется. Сейчас тепло, хватает 40гр на отопление, зимой примерно 50-60 нужно будет. Поставил уличный датчик, хочу настроить аппарат так, что бы совсем не нужно было регулировать его при различных погодных условиях. Настроил: AMBON=0, MODUL=1, YSELF=0, K REG=1, BUILD=10, F16=00, F06=00. Непонятно как сделать, чтобы максимальная температура в системе отопления не превышала 60гр. По графику кривой для REG=1 она как бы заканчивается на 60гр при -20, но я так понял, если будет -25, то и температура будет выше, а это уже опасно для ТП. Можно ли сделать, чтобы насос периодически включался? А то получается, что на данный момент на улице температура +10гр, температура в системе отопления (по датчику на аппарате) опускается ниже 30гр (29), котел включается, за 30сек температура поднимается до 34гр – агрегат выключается. А достаточно было прокачать воду с теплого пола, что бы понять, что включаться не нужно.

Если хотите глобально ограничить температуру теплоносителя на подаче, независимо от остальных настроек, меняйте параметр CH SL. Параметр действует только на отопление. Проверено лично. Я выставил на 60 из-за обвязки котла ППР. Ну и чтобы быть довольным от работы оборудования, нужно инструкцию к нему изучить все-таки. У меня одноконтурный Луна, на даче Нувола, на обоих реализованы ПЗА, недельное программирование и функция день/ночь – работает без сбоев. При нормальной настройке котла он позволяет отпускать обратку ниже 30-ки. У меня была похожая ситуация. Если у вас стоят сервоприводы с датчиками, логично предположить, что контура ВТП раскиданы не половинясь на смежные помещения. Тут есть несколько вариантов:
1 – завести датчики сервоприводов на плату через дополнительный контроллер и выставить AMBON=1, MODUL=1, YSELF=1, BUILD=5 (заводское) – будет полноценный автомат. Если сервоприводы работают сами по себе, то получается, вы теряете логику алгоритмов аппарата.
2 – попробовать снять сервопривод с наиболее проблемного помещения (цоколь – так 20см стяжки на грунт под пенофол – это сильно) и вынести туда панель, выставив настройки выше. Сможете также пользоваться автоматической работой котла плюс комнатной регулировкой за счет сервоприводов.

Подскажите, мастер советует купить напольный Baxi Slim1/ 230 IN, может имеет смысл обратить внимание на более дорогую модель, переплатить, зато иметь дополнительные функции? Например, Nuvola-3 Comfort 280 Fi?

Полностью согласен со специалистом. Пусть все компоненты будут раздельно, неисправностей в дальнейшем будет меньше в разы. Бак, насос, пневмореле.

Имеем систематическое отключение воды в водопроводе с 00 часов до 06 часов (вода не совсем пропадает, но течет очень маленьким напором). Котел Бакси Эко фор 24 запускал сервис. Если после 00 часов (когда отключена подача воды в водопроводе) открыть кран ГВС в любой точке водозабора, то происходит падение давления в СО до нуля. Ночью дети могут открыть кран, чтобы воды напиться, а им все равно с какого крана, да и если в момент отключения воды происходил водозабор, то будет падение давления. При следующей попытке зажечь горелку, котел выдает ошибку E10 и до утра (пока не будет возможности подпитать СО) отопление не работает. Я так понимаю, ввиду отсутствия давления в водопроводе вода стекает из аппарата? Что можно предпринять? Может обратный клапан поможет? Или как решить проблему?

Расширительный бак нужен для того, что бы компенсировать температурное расширение воды в вашей системе отопления. Если вы каждый 1-2 дня подпитываете вашу систему (при том, что нигде ничего не течёт) и периодически находите лужи под котлом, то это говорит о том, что ваш бачок в аппарате не исправен. Для того что бы привести бак в порядок нужен насос (автомобильный с манометром) ключик для крана маевского, миска и тряпка. СО связана с ГВС только краном подпитки, так то это две раздельные системы. Возможные варианты утечки воды с СО:
1. пробит теплообменник, тогда вода с СО уходит в ГВС;
2. не держит кран подпитки СО, вода уходит в систему ХВС, когда нет давления исходной (холодной) воды
3. пропускает клапан автоматического байпаса.

Сегодня утром, настенный газовый котел Бакси луна 3 комфорт 240 fi отключился, как всегда ошибка 03 (установил на трубки от прессостата авто фильтра), автоматически принялся снимать крышку, продул трубки, хотя конденсата почти не было, поставил все на место, котел все равно показывает ошибку E03, взял лестницу пошел смотреть трубу на улице, убрал сосульки и обнаружил, что отверстие, откуда аппарат берет воздух чуть-чуть забито льдом (внутренняя часть открыта). Посмотрел, что создает препятствие стеку – черный наконечник на трубе. Хотел спросить для чего он нужен, и можно ли его убрать? Думаю, если я его сниму, то проблемы с сосульками закончатся, знаю что предложите просверлить отверстие внизу в конце дымохода, но на улице мороз, и вряд ли это поможет.

Наконечник выступает в роли защиты от попадания и засовывания внутрь трубы посторонних предметов, убирать не стоит. Для коаксиальных дымоходов необходимо соблюдать условие в уклоне в сторону улицы от котла, на 1 см на метр трубы. Забор воздуха из помещения – у вас стоит аппарат с закрытой камерой сгорания, их противоположность котлы с открытой камерой сгорания, то есть воздух для сгорания берется из помещения, где установлен котел.
В нем в верхней части слева и справа находятся заглушенные отверстия, они применяются для организации раздельного дымохода. Если же условия настолько суровы, что дымоход котла зарастает льдом, то можно приоткрыть эти отверстия, тогда часть воздуха будет поступать на сгорание из помещения, тем самым мы уменьшим образование конденсата в импульсных трубках и самом дымоходе, но по нашим нормам в поквартирном отоплении забор воздуха из помещения запрещен. Запрет связан с большой потребностью котла в воздухе, на сгорание одного кубического метра газа атмосферному котлу требуется до 25 кубометров воздуха, что обеспечить такое условие в квартире невозможно. В вашем случае: соблюсти уклон. Настройка на аппарате не требуется.

Только что установил котел baxi Slim 2300 i. Для того, чтобы дали разрешение на пуск, установил только один радиатор отопления. ГВС нет. Котел запустился. Установлен температурный режим 50 C. Вертушка ГВС в крайнем левом положении (отключена) Примерно через минут 45 – час котел переходит в режим ГВС и гоняет воду через бойлер, нагревая ее до 80С. Возврат к режиму отопления только через стоп, сброс, зима. И еще, до какой температуры должен греться корпус встроенного циркуляционного насоса системы отопления, при условии, что температурный режим 50С (медные трубки спокойно беру руками), а вот сам корпус насоса разогревается примерно до 75-85С (рука терпит недолго). Установщик утверждает, что это из-за малой нагрузки на аппарат.

Это называется приоритет ГВС, так и должно быть. По-моему завоздушена система, нет циркуляции. Проверьте колпачок автоматического воздохосбросника.

В эксплуатации газовый котел Baxi Eco Compact 24. Мигает знак батарея. Это нормальный режим или что-то не так? У соседа Compact 3 и батарея горит постоянно.

У меня на Луна 3 тоже мигает, думаю, что так задумано. При работе ГВС мигает кран.

Подскажите, luna duo tec ht 1.24 не требует каких то манипуляций по переводу на суг?

Ничего особого не требуется, при первом пуске котла необходимо провести запуск программы самонастройки.

Котел Eco 5 Compact. Очень шумно работает вентилятор и мне кажется, часто включается. В чем искать причину? Просто у Бакси Эко 3 слышно только как горелка работает с насосом и вентилятор очень редко включается.

У меня на системе отопления стоит три насоса. Один основной и два мелких. Котел Baxi slim 1.490 In. Сегодня делали запуск котла и мастер сказал, что к плате не стоит подключать три насоса иначе она сгорит. Какие есть решения включить в правильную работу оставшиеся два насоса. Есть какие то специально обученные реле/приборы?

Если это все отдельные контуры (два на отоплении и одни на бойлер), то гидрострелка обязательна! Если вы насос ГВС подключите к плате котла, то приоритет будет за ГВС. Остальные насосы, если подключены к котлу остановятся.

Кто может, помогите дельным советом: котел Baxi Slim 1.400 после непродолжительного срока эксплуатации (2,5 месяца) стал давать сбой. При розжиге происходит хлопок, и пьеза стала работать прерывисто. Какая может быть неисправность?

За 2.5 месяца мог произойти отжиг электрода и его повело. Искра начала бить мимо и розжиг не стабилен. Считаю, что подобное обращение считается гарантийным случаем. Если же котел нахватал пыли за это время, то чистка.

Бакси Luna 3 comfort HT. Выскочила ошибка 168 Е. Подскажите, что это за неисправность?

Данная ошибка поступает от датчика контроля пламени. Выход из ситуации – проверяйте параметры напряжения/заземления, а так же соединения и разъемы. Так же данная ошибка может быть внутренним сбоем платы. Почистите датчик ионизации для начала.

В эксплуатации газовый котел Бакси Слим 1.300. Какой датчик регулирует подход к этой предельной температуре? датчик ГВС? Читал, что при приоритете ГВС, температура теплоносителя не регулируется – считай, не ограничивается. Стабилизатор напряжения перед котлом стоит!

При пользовании ГВС Вы задаете температуру на панели ручкой, значит должен вести датчик ГВС.

Котел baxi main four 240 f эксплуатируется с октября 2012 со стабилизатором. В начале января 2011 первый раз отключился с ошибкой E03. При выключении питания и нажатия кнопки R ошибка не сбрасывалась. Пришлось вызвать спеца из сервисной организации. Он продул трубку датчика тяги и приоткрыл отверстие для трубопровода сверху корпуса, для того чтобы забор воздуха происходил частично из помещения. Сегодня ошибка Е03 стала появляться регулярно в процессе работы котла, правда через 30с всё приходит в норму. И так уже раз 10. Опасно ли это? Может ли это быть из-за очень сильного ветра со стороны горизонтального коаксиального патрубка?

Да, это вполне возможно, встречный поток забивает выброс дымовых газов.

Пытаемся запустить вновь собранную систему отопления на даче. Установили и подсоединили котел Baxi Luna 3 comfort 310 Fi. Вечером ситуация такая: включается насос, газ поступает на горелку, минут 5 система работает, нагреваются батареи, потом на дисплее появляется ошибка E03, проходит еще пара минут ошибка 00Е и аппарат включается заново. Утром сразу после включения 03Е, насос включается, но газ на горелку не поступает. Кто-нибудь знает, как решить эту проблему?

У этой модели котлов прессостаты постоянно выходят из строя (сам выключается -сам включается, ошибка E03, возникает- исчезает). Помогает сервис системы дымоудаления. Если сервис далеко, да и котёл стоит в тех. помещении, можно открыть лючок на верхнем торце котла.

Установили котел Бакси майн фор осенью 2012 года (примерно работа около полугода). С самого начала были прыжки в нагреве. Когда включаешь горячую воду, во-первых нагревание до 40 идет слишком долго, примерно около двух минут и больше, во-вторых идет нагрев бывает и выше примерно и 42 потом прыжок происходит, бывает и до 34 градусов, т.е. если принимаешь душ то сначала горячая идет, потом холодной обдает и нагрев опять около двух минут примерно до нужной температуры.
И чтобы постоянно держал заданную температуру – не бывает. Постоянно скачет, то на 2-4 граду ниже, то выше) не так часто, а тут около пару месяцев назад случился казус: выходила ошибка е10 (при этом давление в системе была нормой, снятие ошибки не помогало ни клавиша, ни перезапуск с помощью выключение даже бесперебойника, ни сменой вилки) появлялась эта проблема примерно с 12 до 18 дня, потом сама исчезала.
Приехали инженеры, не один раз приезжали, поменяли пресостат и датчики температуры – проблема с е10 вроде решилась, а вот с прыжками температуры совсем постоянной стала. Представители фирмы производителей говорят, что проблема с нашей системой, типа загрязнился и промывка теплообменника требуется (но это не гарантийный случай и денег требуется), но эта проблема была с самого начала установки котла и систему промывали очень тщательно! Теперь идет речь о замене платы, но что то мне подсказывает, что возможно вообще его надо сдавать обратно.

Во время пользования горячей водой, горелка тухнет? Замерить проток воды через котёл (литр/минута). Тут ведь вариантов не так много. 1. Газовый клапан не настроен. 2. Недостаточный / плавающий проток воды через котёл. 3. Загрязнение теплообменника (зависит от воды, даже полгода хватит). Можно предположить, что датчик протока неисправен, но это по месту нужно смотреть.

Неисправность котла Baxi Slim 1.400. Запущен в работу 2 мес. назад.(гарантии нет). Спустя 2 мес. начались взрывы при поджоге, сначала через раз и не сильно, а потом такие взрывы, что дом сотрясается. Почистил электроды – не помогло. Поменял местами электроды розжига и контроля пламени, таким образом, 2
электрода розжига оказались слева, а электрод контроля справа – работало нормально. Отправился за запчастями, купил блок розжига и на всякий случай электроды. Дальше был небольшой эксперимент: ставлю на место электроды розжига (один справа, другой слева) – снова начинаются взрывы. Меняем блок розжига и все работает. Но я рано радовался, спустя ровно неделю снова начались взрывы, пока поставил электроды слева. С электродами слева поджог происходит более тихий. Что это такое?
Розжиг происходит каждые 20-30 мин. У товарища каждые 3 мин и полет нормальный, стабилизатор тоже Ресанта, но правда настенный. Аппараты же, в общем, считаются надежными. А у меня какой-то проблемный. Горелки не вскрывал, не чистил, правда и не знаю, как вскрыть, пока не разбирался. Так что есть ли на горелках нагар, не знаю. Да и если дело в нагаре, нормально ли, что через 2 мес. образуется нагар? Стабилизатор Ресанта АСН 1000/1-Ц. Индикация на нем нормальная.(Вх 216-225 Вых 220). Может в нем дело?

Если даже пилотная горелка периодически не разжигается, то похожий случай был – решили заменой газового клапана.

Увеличение доступа кислорода влияет на расход газа или нет? Может мне снять металлическое кольцо-мембрану, внутри трубы, раз кислорода котлу не хватает или проточить её на станке, чтобы больше воздуха поступало?

Переизбыток воздуха снижает КПД. Если организовать забор воздуха из помещения с помощью открытия лючка, то необходимо соблюсти площадь отверстия в 10 кв.см, если сверлом делать, до 10 отверстий 12 мм сверлом. Кольцо убирать не стоит, оно как раз борется с переизбытком воздуха при коротком дымоходе.

Недели три назад котёл Бакси луна 3 комфорт 310 отключился и выдал код ошибки 03Е, что означает, что сработал датчик тяги. Мои действия были следующими: выключил питание, снял коаксиалку сверху, проверил свободу воздушных и выхлопных труб, проверил, нет ли в системе вентиляции каких-либо помех, зачистил контакты, подходящие к датчику, продул трубки и вентури, всё собрал, кроме крышки с окошком, включил – попытался запуститься и опять выдал E03. Тогда, не знаю почему, щёлкнул пальцем по датчику и котёл запустился. Но хватило на полдня, опять встал с E03, естественно слегка пристукнул по верхнему правому углу (там привинчен датчик) – котёл запустился. Вот так и живем уже три недели. Решил поменять датчик. А может дело не в датчике?

В реле может залипать мембрана и постукивания может быть достаточно для приведения ее в рабочее положение, если такие случаи часты, то ее нужно менять. А сначала прогреть феном, возможно внутри вода, греть не строительным, а бытовым феном минут 15-20 со снятыми импульсными трубками. Пневмореле настраиваемые, регулировочный винт залит смолой и закрыт пластиковой наклейкой, настраивать нет смысла.

Разработчик проекта в качестве основного источника тепла для нашего дома в 200 кв. м предусматривает одноконтурный газовый напольный котел Baxi Slim 1.300 iN с БКН. Учитывая его цену на сегодняшний день и стоимость дымохода (высота конька 7 м), хотелось бы узнать возможность выбора настенного аппарата той же фирмы с коаксиальным дымоходом.

Luna-3 Comfort, например.

Подскажите по Duo-tec Compact 1.24. Не могу найти характеристики по расходу и напору теплоносителя. Можно ли выставлять разные температуры для ГВС и отопления, например, ГВС 50 град, отопление 35 град, если да, то как это реализовано в одноконтурной модели?

Напор от 5,5 до 2 м, расход (соответственно) от 100 до 1100 л/ч. Как и у всех одноконтурных моделей: при подключении бойлера и датчика бойлера, котёл греет санитарную воду до заданной температуры с максимальной температурой теплоносителя, затем переключается на отопление и поддерживает заданную температуру отопления.

Выбираю бытовой котел на 50 кВт, какой предпочтительнее – обычный Slim или энергонезависимый Slim EF?

Лучше обычный напольный Слим.

У меня в доме установлен котел Baxi Eco Compact 5. Хочу управлять им с помощью Кситал GSM 4T. Прочитал инструкцию. Я правильно понимаю, что мне надо только соединить Кситал с аппаратом в месте крепления комнатного термостата. Нужно ли еще менять какие-то настройки?

Провели запуск котла Луна 3 Комфорт. В настройках обнаружил, что параметр F13 (Максимальная полезная мощность системы отопления) был равен 01. Я исправил на 100. Надеюсь правильно. Мне достался аппарат б/у на 31кВт. Отапливаю дом 70 м2 ТП пока первый этаж только. Может ограничить этим параметром мощность котла? Или это не требуется?

Вы вывели котел на максимальную мощность в 31 кВт, изменив параметр на 100. Вам значения F13=00 вполне достаточно для 70 м кв. Задавать максимальную мощность равную нулю необходимо для снижения тактования, но для вашего дома, минимум до которого вы опустили мощность, превышает ваши максимальные теплопотери, поэтому вы ничего и не заметите.

_______________________________________________________________________________

Газовые котлы
Электрические котлы
Коды ошибок котлов
Устранение неисправностей в котлах
Газовые колонки
Неисправности и ремонт газовых колонок
Водонагреватели
Устранение неполадок в водонагревателях
Ремонт бойлеров косвенного нагрева
Устранение неисправностей в электроконвекторах

_______________________________________________________________________________

BAXI ECO FOUR

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

BAXI LUNA

Особенности. Установка и монтаж. Компоненты автоматики.

BAXI MAIN FOUR

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

BAXI SLIM

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

БАКСИ – РЕМОНТ

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

БАКСИ – ЭКСПЛУАТАЦИЯ

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

БАКСИ – НАСТРОЙКИ

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

BOSCH – РЕМОНТ

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

BOSCH – РЕГУЛИРОВКИ

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

ARDERIA – РЕМОНТ

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

ARDERIA – РЕГУЛИРОВКИ

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

BUDERUS НАПОЛЬНЫЕ

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

BUDERUS НАСТЕННЫЕ

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

VAILLANT – РЕМОНТ

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

VAILLANT – РЕГУЛИРОВКИ

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

DAEWOO

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы – летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

ELECTROLUX

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

KOREA STAR

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

FERROLI

Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

JUNKERS

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

NAVIEN

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

OASIS

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

SAUNIER DUVAL

Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

VIESSMANN

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

WESTEN

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

BERETTA

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

ARISTON

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

SIME

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

SOLLY

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

WOLF

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

DEMRAD

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

KITURAMI

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

ИММЕРГАЗ – ОШИБКИ

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

ИММЕРГАЗ – РЕМОНТ

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

АОГВ

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

АОГВ – РЕМОНТ

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

АГВ

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

АКГВ

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

НЕВА ЛЮКС

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

РОСС

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

АТЕМ ЖИТОМИР

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

ЛЕМАКС

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

КЕБЕР

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?

МАЯК

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

ДАНКО

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

ГАЗЛЮКС

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

NOVA FLORIDA

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

RINNAI

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

CELTIC

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

MORA

Упало давление горячей воды в котле Mora Top. В чем причина?

MASTER GAS SEOUL

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Неисправности котла Бакси. Ремонт газовых котлов Бакси сделать самому своими руками

Сегодня достаточно популярна газовая автономная система отопления, ею пользуются не только владельцы загородных домов, но и квартир, находящихся в многоэтажных постройках. Это можно объяснить положительными качествами современных приборов, легкостью установки и эксплуатации, что подтверждено множеством отзывов опытных специалистов и потребителей.

Некоторые особенности котлов марки Baxi

В качестве основных достоинств вышеупомянутого оборудования выступают универсальность, качество исполнения и хороший уровень автоматизации. Техника данного бренда превосходно подходит для обеспечения теплом производственных помещений, офисных зданий и жилых домов. Продукция устойчива к коррозийным процессам, так как все металлические элементы изготавливаются из нержавеющей стали.

Положительные особенности

Неисправности котла «Бакси», конечно же, иногда возникают, однако положительных особенностей у него все-таки больше – автоматизированная работа, экологичность, приемлемая стоимость, простота в управлении, а также максимальная адаптированность к сложным условиям. Последняя особенность актуальна для России.

По той причине, что оборудование автоматизировано, оно может функционировать в течение долгого времени по определенной программе. Это удобно для загородных коттеджей, в которых владельцы проживают не постоянно, а время от времени. При работе таких котлов в воздух выбрасывается углекислый газ, который поглощается растениями. Это указывает на экологичность подобных приборов. Производитель позаботился о том, чтобы покупатель как можно реже производил ремонт котлов Baxi. Основные неисправности и способы устранения описаны ниже.

Оборудование в процессе изготовления снабжается защитными чипами, которые способны нивелировать колебания напряжения в сети.

Часто встречающиеся неполадки котла

Вы должны быть готовы к тому, что в ходе эксплуатации оборудования могут возникнуть неисправности котла «Бакси». Это может быть связано с несоблюдением технологии монтажа или правил эксплуатации прибора. В некоторых случаях к неисправностям приводит использование низкокачественного теплоносителя. Для того чтобы владелец дома или квартиры смог устранить причину при возникновении неисправности, она выдается в виде кода на дисплей.

Ниже представлен ряд неисправностей, которые возникают наиболее часто. Таким образом, ошибка 01E указывает на то, что оборудование перегрелось. 02E говорит о малом уровне воды в системе отопления. Данная ошибка может возникнуть и при обрыве цепи датчика протока. Если не будет сигнала пламени, то на дисплее вы сможете увидеть 03E. Ложное сообщение о пламени обозначается комбинацией цифр 04. 05 указывает на обрыв цепи датчика температуры. Если возникли неисправности котла «Бакси», то устранить их в большинстве случаев вы сможете самостоятельно. Однако не следует начинать работы, если не удалось правильно определить причину неполадки.

Устранение проблем в функционировании оборудования

Специалисты советуют при появлении определённого кода ошибки обратиться в компанию, которая сможет устранить проблемы или проконсультировать по вопросам эксплуатации. Однако некоторые владельцы способны самостоятельно выявить неисправность, а после привести газовый котел в рабочее состояние.

Ошибка 01

Неисправности котла «Бакси» могут быть обозначены вышеупомянутой комбинацией, которая встречается наиболее часто. Выступает в качестве распространённой причины уменьшения протока или засора в системе отопления. Вы можете увидеть данную ошибку и при выходе из строя циркуляционного насоса. Для того чтобы устранить проблему, необходимо проанализировать, насколько правильно работает система отопления. Проверке должен подвергнуться и фильтр, в нем может застопориться воздух, при необходимости его нужно будет удалить.

Неисправность газового котла Baxi может возникнуть в том случае, когда крыльчатка циркуляционного насоса была повреждена.

Ошибка 02

При наличии подобной ошибки из горячего крана в течение нескольких секунд может вытекать теплая, а после – холодная вода. На пульте повышается температура до максимального предела, а затем резко падает. Владелец оборудования может отметить, что система отопления при этом работает нормально.

Причина ошибки

Такая неисправность газового котла Baxi может возникнуть, если произошло завоздушивание системы, в ней отмечается недостаток теплоносителя. Если циркуляционное оборудование находится в рабочем состоянии, однако не способно набрать нормальные обороты, то это может привести к выходу из строя оборудования. К такой же ошибке приведет и повреждение крыльчатки. Достаточно часто не работает датчик протока в системе, оказывается закрыт распределительный кран.

Устранение неисправности

Если вы хотите произвести ремонт котлов «Бакси» (Baxi) своими руками, когда возникла вышеупомянутая ошибка, то может возникнуть необходимость в корректировке давления. Специалисты советуют избавиться от воздуха, который мешает работе системы. Вы должны проверить сопротивление катушки насосного оборудования, а также рассмотреть крыльчатку, последняя из которых может обладать некоторыми повреждениями. Опытные пользователи советуют открыть распределительный кран оборудования, а также разобрать корпус датчика, что позволит почистить флажок.

Вышеупомянутые коды неисправности Baxi Eco Four возникают в большинстве случаев по той причине, что создалась воздушная пробка, которая находится в системе горячего водоснабжения. Вода, находящаяся в контуре, нагревается, как этого требует система, однако после попадания пробки в теплообменник температура возрастает до максимальной, что и приводит к вышеупомянутой ошибке.

Ошибка 10

Вами с легкостью может быть осуществлён ремонт газовых котлов своими руками. Советы и правила работы собраны в статье. Если на дисплее появилась ошибка 10, то, возможно, была нарушена работа вентилятора, мог произойти перегиб или трубки были неправильно подсоединены. Опытные пользователи подчеркивают, что к данной ошибке приводит засорение дымохода. Если на улице отмечены сильные порывы ветра, то могут возникнуть неисправности, упомянутые выше. В этом случае иногда возникает необходимость в замене или ремонте вентилятора. Вы своими силами сможете проверить и прочистить дымоход. Более опытные мастера проанализируют, насколько правильно подсоединены трубки, которые идут от датчика воздуха к вентилятору. Если там есть перегибы, то от них стоит избавиться.

Ошибка без кода

Если на дисплее не отображается ошибка, но вы слышите гул и шум, которые могут возникнуть при включении горячей воды, это может быть связано с тем, что теплообменник забился нечистотами низкокачественного теплоносителя. При этом выйти из ситуации можно одним из двух способов. Первый предполагает демонтаж и очистку теплообменника, тогда как второй предусматривает полную его замену.

Ошибка 011

На рынке отопительного оборудования сегодня очень распространены приборы марки Baxi. Поиск неисправностей (газовые конденсационные котлы имеются в виду) вы сможете произвести самостоятельно. Если на дисплее появилась вышеупомянутая ошибка, то это указывает на заполнение теплоносителя.

Заключение

Если вы решили приобрести котельное оборудование марки Baxi, то, как утверждают пользователи, не пожалеете об этом. Большинство потребителей оценивают приборы, выпускаемые под этим брендом, положительно. Однако следует учесть тот момент, что в процессе эксплуатации таких котлов могут возникнуть определенные неполадки. Справиться с ними вы сможете самостоятельно, если серьезно подойдете к делу.

Ремонт котла бакси | Ремонт газовых колонок и котлов

You Are Here:

HOME
/
Про котлы BAXI

Очень важно обладать полной информацией о том, чтобы обеспечить дом или коттедж надежной работой газового котла отопления и если есть желание достижения продолжительного срока службы котла и системы отопления,то рекомендуется регулярно проверять корректное функционирование котла и регулярно делать сервисное обслуживание газового котла отопления. Наверное, многие из вас, не однократно задумывались над тем, какой период проверки и сервисного обслуживания котла должен быть. Определяется период особенностями установки и использования котла бакси. Хочется обратить ваше внимание на то, что для большинства условий приемлемо проводить ежегодную работу по проверке и обслуживанию котла, а не дорогостоящий ремонт газового котла отопления. Разумеется необходимым условием является проведение сервисных работ обученным и компетентным персоналом.Специалисты смогут выполнить достаточно широкий спектр работ непосредственно дома у заказчиков. В течение нескольких лет мы осуществляем свою профессиональную деятельность, при этом постоянно дополняем и совершенствуем перечень предоставляемых услуг. Это стало возможно благодаря высокой квалификации каждого нашего сотрудника.

1) ОБЩИЕ ПРОВЕРКИ.

Проверка дымоходной трубы со стороны улицы. Убедиться, что они не закрыты и что внутрь не попал посторонний предмет.
Включить котел и проверьте работу управления и безопасности котла. (Более подробные инструкции по проверке работы органов управления и безопасности смотрите в руководстве по установке и эксплуатации или запрашивайте в представительстве, указывать конкретные модели).
Убедитесь, что все соединения и фитинги надежно закреплены. При необходимости, устранить течь и переделать ненадежные соединения.
Проконтролировать настройку газового клапана (минимальное и максимальное давления на горелке).
Проверить и, при необходимости, почистить фильтры на входе холодной воды (один фильтр находится в гидравлическом узле котла, а второй – во входном кране холодной воды) и вторичный пластинчатый теплобменник (радиатор).
Чтобы проверить предохранительный клапан системы отопления. Мы рекомендуем поворачивать головку клапана против часовой стрелки до щелчка. Проверка — после щелчка предохранительный клапан позволяет воде выходить из системы.
Установить головку предохранительного клапана на место (поворотом по часовой стрелке).
При необходимости сменить воду в системе отопления (промойте систему). Заполнить систему до необходимого давления (примерно 1 атм. в холодном состоянии).
Если давление в системе после нагрева до максимальной температуры превышает 2,5 атм., то надо проверить расширительный бак и сделать давление в нем необходимое для исправной работы котла.

Примечание:

Проверку расширительного бака нужно проводить, когда давление в системе равно нулю
Точка проверки давления в расширительном баке находится в верхней части сзади котла.

Обратите внимание: Перед обслуживанием котла нужно отсоединить его от электросети и перекрыть газовый кран на входе в котел. Дать котлу остыть.
После работы с любыми газовыми компонентами всегда нужно проверять их на отсутствие утечек.
2) ЧИСТКА КОТЛА.

Удалите все отложения и загрязнения на первичном теплообменнике, используя мягкую щетку и пылесос.
Запрещается использовать щетку с металлической щетиной!
Проверьте состояние изоляционных панелей камеры сгорания. Замените все поврежденные панели.
Поверьте состояние форсунок (инжекторов) на газовой рампе (газовом коллекторе). При необходимости тщательно почистите их мягкой щеткой. Запрещается использовать щетку с металлической щетиной, так как при этом можно повредить форсунки!
Удалите из котла весь осыпавшийся мусор.
Открутите и замените форсунки, которые выглядят поврежденными.
Почистите верхнюю часть горелки мягкой щеткой и пылесосом. Убедитесь, что отверстия для прохода пламени чистые.
Загрязненные отверстия могут быть прочищены жесткой щеткой.
Проверьте состояние и правильное расположение электрода зажигания и электрода контроля пламени.
Проверьте, чтобы крыльчатка вентилятора была чистой и свободно вращалась (при наличии вентилятора).

3) ОБСЛУЖИВАНИЕ ТЕПЛООБМЕННИКОВ В НАСТЕННЫХ КОТЛАХ «BAXI».
При использовании настенных котлов с проточными теплообменниками ГВС рекомендуется следующее:

На входе холодной воды системы водоснабжения в котел установить механический фильтр (для уменьшения риска загрязнения теплообменника). Данный фильтр необходимо регулярно чистить или заменять в зависимости от типа фильтра.
Для значительного уменьшения скорости образования накипи в теплообменнике преимущественно пользоваться водой при установленной температуре ГВС не выше 45°С.
В зависимости от жесткости воды, от установленной температуры ГВС на котле и от количества используемой воды производить регулярную чистку теплообменника один раз в 1-5 лет. При достаточно жесткой воде и при соблюдении пунктов 1 и 2 полагаем целесообразной чистку теплообменников 1 раз в 3 года.
Если жесткость воды выше значения 20 F (где 1 F = 10 мг CaCO3 на 1 литр воды), следует установить устройства для предотвращения засорения накипью теплообменника ГВС (например, магнитный или электромагнитный активатор, полифосфатный дозатор).

Чистку теплообменников рекомендуется проводить следующим образом:

Отсоединить от котла трубы горячей и холодной воды (система ГВС).
Подсоединить к освободившимся патрубкам котла насос с промывочной жидкостью для снятия накипи.
Включить насос на 30 – 60 мин.
Восстановить первоначальные подсоединения.

Ремонт газовых колонок и котлов – 8-960-16-52-777 | 8-910-140-8-755 | +7920-25-73-955

Как перезапустить котел Baxi? – О технике

Эта неисправность означает неправильную работу розжига. Именно из-за него котел бакси ошибка Е 01 появляется на дисплее. Чаще всего она встречается при запуске котла в первый раз. Прочитайте внимательно еще раз инструкцию по установке, возможно, произошла какая-то ошибка. Ниже мы назовем несколько возможных причин сбоя:

Внимательно проверьте, возможно, у вас одна из перечисленных ошибок. Каждую из них вы сможете исправить самостоятельно. Если нет — вам необходимо обратиться за консультацией к специалисту или представителю фирмы.

Более радикальный способ — сделать жесткую перезагрузку с помощью кнопки «резет».

Данная ошибка может появляться спустя длительное время, когда вы уже активно пользуетесь котлом. У некоторых пользователей она появляется на электронном мониторе и исчезает сама собой. Что рекомендуется для поправки этой ошибки:

Фирменный терморегулятор для радиатора отопления oventrop. Подробнее о производителе по ссылке: https://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/termoregulyatory.html

Е 35 связывают с датчиком контроля пламени, он служит для подачи сигнала о наличии огня еще до открытия клапана. Причины по которым он может не срабатывать разнообразны, но самые вероятные из них — это:

Эта неисправность по версии самого производителя свидетельствует о превышении максимальной температуры. Здесь следует обратить внимание на датчик температуры контура отопления. Но сначала проверьте следующее:

Эта ошибка встречается реже, чем все остальные. Она связанна со сбоем датчика температуры, когда температура становится выше 20 градусов.

Если ваш газовый прибор выдал такую ошибку- скорее всего в нем поломан переключатель прессостата. Но возможны и другие ошибки, например:

В процессе работы оборудования может возникнуть ситуация, когда срабатывает защитная автоматика. То есть газовый котел определяет, что что-то работает не правильно и блокируется. Для облегчения поиска причины неисправности большинство газовых котлов снабжены системой отображения неисправностей для первичной диагностики. Где-то это может быть комбинация сигналов светодиодов, в каких-то случаях индикация кода ошибки на дисплее, в некоторых случаях на дисплее отображается конкретная причина неисправности (некоторые котлы премиум класса). Сама по себе неисправность может быть критической (аварийной), либо незначительной – требующей простых действий пользователя. Также в некоторых случаев работа котла блокируется до момента сброса ошибки (например – отсутствие давления воды в котле), а в других случаях – ошибку нужно сбросить пользователю (например, проблемы с розжигом горелки).

Часто встречается неправильное подключение, которое ведет к появлениям ошибок у котлов Baxi

У бакси достаточно широкая линейка моделей котлов под разные потребности и мощности вашего помещения. После установки этим котлом сможет пользоваться даже ребенок. Электронная панель проста и доступна без изучения инструкции.

Смотрите видео о том, как сделать чистку котла Baxi:

Котел Baxi LUNA.Ошибка «10 Е» .Давление в расширительном бачке. Простой ремонт своими руками.

Baxi устранение ошибки е03

Ошибки в работе котла BAXI ECO FOUR 24 в режиме ГВС.

Двухконтурные настенные котлы «Бакси» — газовое оборудование для индивидуального отопления от итальянской фирмы. Они компактны, удобны и надежны. Однако в работе котла «Бакси» также случаются неисправности, и об их устранении стоит узнать заранее.

У котлов этого производителя много достоинств. Основное преимущество — это экономичность. Срок их эксплуатации достаточно долог, и при работе они практически не издают шума. Пользуясь этим нагревательным прибором, можно отметить также высокую производительность и несложность в эксплуатации. Помимо этого, котлы «Бакси» продаются по демократичным ценам, и их могут позволить себе представители всех слоев населения.

Общие рекомендации

В таблице мы постарались собрать сведения обо всех ошибках, которые может выявить их система самодиагностики. Учитывайте, что некоторые из них специфичны для конкретной модели оборудования и на других котлах возникнуть не могут.

Кроме того, с появлением новых моделей оборудования от Baxi и изменением их конструкции перечень возможных ошибок и их кодов может изменяться. Поэтому настоятельно рекомендуется иметь под рукой руководство пользователя, написанное именно для вашей модели.

Устранение же подавляющего большинства ошибок в работе котлов следует поручать только компетентным специалистам, имеющим соответствующий опыт и знания. Самостоятельное вмешательство в конструкцию котла может привести к его более серьёзной поломке, а также к аварийным ситуациям.

В целом же, как показывает практика, котлы от Baxi отличаются высокой ремонтопригодностью, поэтому любая из обозначенных выше ошибок может быть устранена без ущерба производительности. Настоятельно не рекомендуется затягивать с обращением в сервисную службу – чем раньше выявлена неполадка, тем проще её устранить.

Кроме того, не забывайте регулярно проводить профилактику котлов – эти работы также следует доверять специалистам профильной организации. Рекомендованная частота такого обслуживания – не менее 2 раз в год. Для более точного определения оптимальной периодичности нужно учитывать интенсивность пользования котлом, его техническое состояние, модель, возраст и другие индивидуальные параметры.

Алгоритм работы

производит металлические камеры сгорания для своих котлов. Извне деталь защищена теплоизолирующим слоем. Чуть выше камеры находится медный теплообменник. Когда в отапливаемом помещении становится теплее или холоднее, включается термостат. Его работа автоматизирована. Термостат посылает сигнал о включении водяному насосу. Тот начинает накачивать воду благодаря созданию разрежения в трубах. Тогда в трубопровод поступает теплая вода.

Мощность котла при включении нарастает постепенно. Это происходит до того, как температура воды поднимется до необходимого значения. Затем режим нагрева переходит в режим модуляции. Когда теплоноситель охлаждается, термодатчик дает сигнал для открытия входного клапана. Это запускает электроподжиг, и температура воды снова доходит до нужной отметки.

Если же помещение не требуется дополнительно обогревать, то котел начинает работать в режиме ГВС. Он заключается в том, что холодная вода проникает во вторичный контур через трехходовой клапан, который, в свою очередь, блокирует отопительную линию. Газ подается к горелке с помощью специального клапана, и мощность прибора постепенно увеличивается. Когда вода уже нагрета до нужной температуры, включается режим ее регулировки.

Ошибка не сбрасывается

Иногда пользователи и специалисты, которые осуществляют диагностику, не могут сбросить ошибку и делают вывод о том, что неисправен блок управления. Основные причины, по которым ошибка может не сбрасываться:

ошибка не может быть сброшена до факта устранения неисправности (например, отсутствие давления в котле)
плохой контакт кнопки сброса и платы управления (часто замечено на котлах Vaillant TEC)
нарушен порядок сброса (в некоторых случаях удерживать Reset нужно определенное время)
неисправность информационной платы (платы дисплея) – редкость, но возможно.

При этом, когда пользователю меняют плату – все работает, потому что ошибки на ней нет. Все будет работать до появления следующей ошибки и если в причине не разобрались — будут каждый раз менять исправную плату.

Из практики – нам часто приходили в ремонт исправные блоки, на которых просто не сброшена ошибка. Часто невозможно убедить (особенно специалистов) в том, что существует вероятность проблемы со сбросом ошибки. “Мы все знаем, все умеем, 20 лет опыта – все проверили, ошибка не сбрасывается – неисправна плата управления!”

Неисправности и причины их возникновения

Котлы хороши тем, что при возникновении неполадок есть возможность справиться с ремонтом самостоятельно, не прибегая к вызову специально обученных людей. Правда, сделать это приемлемо только в том случае, если неисправность является типовой и может быть устранена по схеме. Тем, кому не случалось чинить газовое оборудование, лучше не стоит выполнять ремонт котлов «Бакси» своими руками, а позвать специалиста. Среди типичных неисправностей агрегатов встречаются следующие:

горелка не зажигается либо постоянно гаснет;
не работает розжиг;
раздается стук в камере сгорания при работе котла;
превышение допустимой температуры внутри прибора;
максимальная температура воды становится ниже;
возникновение громкого шума при эксплуатации;
поломка датчиков температуры или давления.

Причины неисправности котла «Бакси» могут быть такими:

попадание воды внутрь котла;
недостаточное качество применяемого теплоносителя;
ослабевание или резкое изменение давления газа;
скачок электрического напряжения в сети;
изначальные неточности в монтаже оборудования.

Ошибки и их коды

Коды ошибок, которые могут возникать во время эксплуатации газовых котлов Бакси, можно разделить на две группы:

полная блокировка работы оборудования;
переход прибора в режим ожидания.

В случае полной блокировки установки потребуется выполнить перезапуск котла в ручном режиме. Блокировка включается в случае возникновения в работе котла серьезных неполадок, которые могут представлять серьезную опасность для здоровья человека. К сбоям, при возникновении которых происходит блокировка котла, можно отнести перегрев оборудования, а кроме него отсутствие тяги. Блокировка происходит и в случае отсутствия подачи газа. Самоустранение ошибки осуществляется в редких случаях. Если это происходит, то прибор запускается в автоматическом режиме.

Ошибка Е01

Эта ошибка является самой распространенной. Когда срабатывает датчик контроля пламени, на дисплей выводится этот код. Несколько причин могут приводить к его появлению:

отсутствует подача газа;
между фазой и нулем отсутствует соответствие; эта причина актуальна для фазозависимых моделей;
нет контакта с датчиком пламени;
датчик загрязнен или неисправен;
в системе розжига возникли сбои;
неисправен газовый клапан или же из строя вышла электронная плата;
доступ воздуха недостаточен для нормального горения;
давление газа в системе недостаточное.

Если на дисплее высветился этот код, то первое, что необходимо сделать — проверить, правильно ли подключен датчик. Также стоит проверить подачу газа. Если все в норме, то в этом случае можно нажать R. Ее следует удерживать в течение 3 секунд.

При случайном срабатывании оборудование продолжит работать в нормальном режиме. Если ошибка будет появляться дальше, то в этом случае следует обратиться к специалисту. Заметим, что возникновение этой ошибки связано с неполадками в электронике. Если своими силами попытаться решить возникшую проблему, то все может закончиться плачевно для газового оборудования.

Ошибка Е10

Еще одной распространенной ошибкой является Е10. Основная причина её возникновения — датчики, которые следят за работой насосов и отслеживают циркуляцию воды. Эта ошибка может высветиться на дисплее установки в следующих случаях:

в системе снизилось давление теплоносителя;
между платой и реле давления пропал контакт;
реле давления неисправно;
датчик работы насоса стал неисправен;
возникли неисправности в работе насоса;
засорение теплообменника.

При возникновении этой ошибки не нужно пытаться устранить её своими силами. Самостоятельный ремонт допустим, если требуется замена насоса. Провести это мероприятие не составит труда. Также без посторонней помощи можно выполнить чистку фильтров. Все остальные работы, связанные с ремонтом котла Бакси, должен выполнять опытный специалист.

Ошибки Е96, Е97, Е98

Срочный ремонт силами квалифицированного специалиста требуется в случае, если на дисплее газового котла высветились ошибки Е96, Е97, Е98. При их возникновении недопустимым является вмешательство в работу котла владельцем оборудования. Запрет на вмешательство при этих ошибках обусловлен тем, что эти три кода появляются в случае, когда электронная плата стала неисправна.

Особенности монтажа

В устройствах Бакси в качестве теплоносителя используется газ, а он при всех своих неоспоримых преимуществах является опасным. Газовым котлам требуется профессиональный подход. Малейшая ошибка в установке может привести к очень негативным последствиям. Производить монтаж устройства должны только специалисты, имеющие высокую квалификацию. Список проблем, к которым может привести работа своими руками:

Замерзание устройства в зимнее время года.
Возникновение взрыва.
Возгорание.
Проникновение угарного газа в жилую зону.

Конечно же, современные газовые устройства имеют качественную систему защиты, однако даже «умная» автоматика не всегда способна справиться с неполадками, которые возникли из-за непрофессионального вмешательства. Если говорить о менее серьезном исходе дела, самой частой проблемой самостоятельного монтажа является неправильная работа оборудования. Например, устройство может не включаться и отображать коды неполадок, несмотря на то что прибор абсолютно работоспособен.
Котлы Бакси — это энергозависимые агрегаты. Они не способны функционировать без подсоединения к электросети. Правила подключения достаточно просты и ничем не отличаются от требований к установке стандартного электрического прибора. Устройство подсоединяется к сети 220 В, обязательно нужно провести заземление.

Конечно же, при отсутствии заземления котел не будет включать со звуком «бах», но это может негативно отразиться на эксплуатации оборудования. Достаточно часто на котле отображаются коды неполадок из-за простых ошибок в подключении. Если на данный момент нет возможности провести заземление, следует приобрести стабилизатор с гальванической развязкой.

Кроме необходимости заземления, существуют и другие особенности при монтаже оборудования. Очень важно соблюдать следующие рекомендации:

Для того чтобы котел функционировал исправно, давление должно составлять 170−250 В. При меньшем напряжении оборудование будет выключаться, а при большем произойдет сгорание варистора.
Синусоида должна идти без нарушений. Такие устройства очень негативно реагируют на перепады напряжения. Профессионалы советуют устанавливать стабилизаторы напряжения дополнительно. При монтаже газовых котлов не нужно применять приборы ИБП.
Подсоединение должно проходить через отдельный автомат.
Если модель фазозависима, необходимо соблюдать соответствие фазы и нуля.

Рекомендуем: Отопление на отработанном масле своими руками: варианты организации

Прочистка первичного и вторичного теплообменников

Сначала из отопительного прибора нужно удалить воду. Справа на котле имеется кран, если его открутить, то жидкость будет слита. Было бы хорошо также слить воду из отопительной системы. Для очистки используется специальный прибор для промывки. Патрубки присоединяются к трубам газового котла. Затем на промывочном приборе отвинчивается крышка, а потом внутрь необходимо залить очищающую жидкость. После этого можно присоединять прибор к сети.

Очищение теплообменника — небыстрый процесс, он может занимать несколько часов. В течение этого времени необходимо осуществлять переключение направления жидкости для промывания. Через два-три часа следует остановить очистку. После этого кран открывается и производится слив воды, а затем снимаются шланги. Делая это, нужно быть уверенным, что вся жидкость стекла в прибор. После всех манипуляций котел снова присоединяется к отопительной системе. Трубы заполняются теплоносителем. Промывание деталей устройства должно растворить накипь, что увеличит срок эксплуатации системы и оптимизирует ее работу.

Аналогично первичному, для очистки вторичного теплообменника нужно присоединить к котлу промывочный прибор. Включив его в сеть, необходимо закрыть газовый кран, а кран с горячей водой перевести в открытое положение. Затем включить прибор для очистки, чтобы реагент передвигался по короткому контуру.

Чтобы устанавливать газовое оборудование «Бакси», обязательно следует воспользоваться услугами работников газовой службы. Они же помогут в случае неисправности в котле. Детали отопительных приборов этой фирмы также могут изнашиваться со временем, поэтому рано или поздно ремонт всё равно будет неизбежен.

Системные ошибки

Когда в двухконтурном настенном газовом котле «Бакси» возникают неисправности, на его электронном табло высвечивается код ошибки, которая может означать одно из двух: либо блокировку работы обогревательного устройства, либо включение режима ожидания.

В первом случае необходимо вручную перезапустить котел. Устройство может быть заблокировано в момент обнаружения проблем, затрагивающих основные детали системы, которые могут причинить вред не только оборудованию, но и здоровью его владельца. Такие ошибки включают в себя чрезмерное нагревание котла, недостаточную или обратную тягу, а также ее отсутствие. Если в накопитель не поступает газ, также происходит блокировка оборудования. Иногда эта неполадка устраняется сама собой, и тогда устройство включает автоматический режим запуска.

Код Е01 — датчик горелки

Код Е01 появляется на дисплее, когда реагирует датчик, наблюдающий за работой горелки. Эта ошибка может быть вызвана рядом причин:

газ перестал подаваться на горелку;
нет соответствия между нулём и фазой;
датчик отключен;
датчик нуждается в очистке или ремонте;
неисправность в разжигающем устройстве;
клапан подачи газа вышел из строя;
не работает электронная плата;
не хватает воздуха для поддерживания пламени;
не хватает напора газа для горения.

Увидев на табло такой сигнал, сначала нужно проверить, корректно ли работает датчик пламени. Потом посмотреть, подается ли к устройству газ. Если проблем нет, следует нажать кнопку R или перевести тумблер в нейтральный режим, который также обозначен этой буквой.

Если датчик сработал непроизвольно, котел продолжит работу как обычно. В случае повторения ошибки лучше попросить консультации у мастера по ремонту газового оборудования. Код этой неисправности указывает на проблемы в микросхемах, и самостоятельные попытки устранить проблему могут привести к нежелательным результатам.

Е10 — индикатор круговорота воды

Код Е10 имеет отношение к датчикам, отслеживающим функционирование насосов, и регулируют круговорот воды в системе. Такой шифр может диагностировать наличие следующих проблем:

уменьшился напор;
нарушена проводимость между реле и платой;
реле давления не функционирует должным образом;
неполадки в работе датчика насоса;
сам насос нуждается в починке;
теплообменник загрязнён.

Заметив код Е10, не нужно торопиться справляться с проблемами самому. Заменить насос можно и своими руками, это не очень сложно. Очистить засоренные фильтры также легко собственноручно. Другие неисправности лучше доверить рукам квалифицированного работника.

Е96−98 — проблемы электронной платы

Остальные Коды Е96, Е97, Е98 указывают на проблемы в работе электронной платы. Если они появились на дисплее, владельцу не стоит предпринимать никаких действий и сразу вызывать мастера по ремонту, потому что справиться с ними без посторонней помощи способен только опытный специалист.

Исправление неполадок в бытовой технике — это своего рода лечение. Бывают простые заболевания, которые человек может изгнать самостоятельно, а при сложных диагнозах лучше обратиться к врачу. Но те и другие можно предупредить с помощью своевременной профилактики. Это работает и в случае предупреждения неисправностей настенного двухконтурного газового котла «Бакси».

Понравилась статья? Репост будут лучшей благодарностью.

Относительно данной неполадки в инструкции производителя сказано: обращаться в сервисную службу. Но ошибка е25 газового котла Бакси не связана со сложной поломкой, а потому причины аварийной остановки отопительного агрегата пользователь способен устранить без вызова мастера обслуживающей организации. Статья объясняет, что и как делать.

Как сбросить ошибку газового котла?

В первую очередь необходимо ознакомится с инструкцией – информация о том, как правильно сбросить ошибку и о причине появления ошибки указана там. Некоторые ошибки попросту нельзя сбросить до тех пор, пока неисправность не будет устранена. Пример: отсутствие воды в котле. Пока датчик давления (или реле давления) не зарегистрирует нужного значения – ошибка никуда не денется, сбрасывать ее бесполезно – нужно осуществить подпитку котла, автоматика это зафиксирует и ошибка пропадет сама.

Другой пример: котлу не удалось разжечься (Е01 на BAXI, F28 на Vaillant, 501 на Ariston). Процесс розжига котла связан с последовательностью действий. В большинстве случаев порядок такой: запускается циркуляционный насос (регистрируется наличие циркуляции по датчикам), запускается вентилятор, определяется наличие тяги, открывается газовый клапан и подается напряжение на трансформатор розжига – на горелку бьет искра. Условно говоря, при наличии воздуха, газа искры котел будет разжигаться. То есть суть в том, что сам по себе процесс розжига состоит из нескольких операций, которые можно контролировать визуально. И в этом случае автоматика котла не может определить – устранена или нет неисправность самостоятельно. То есть пользователь должен сначала разобраться, устранить причину неисправности, а затем дать команду на очередную попытку запуска. В этом случае это и происходит с помощью кнопки сброса (Reset).

Это очень важный для понимания момент: если ошибка относится к категории, которая сбрасывается reset’ом, то после сброса ОБЯЗАТЕЛЬНО будет происходить очередная попытка розжига, которая будет сопровождаться включением исполнительных механизмов.

Второй важный для понимания момент: ошибки, требующие сброса кнопкой, не сбрасываются путем выключения /включения котла. Это зависит от конкретного блока управления! Нужно изучить инструкцию. Часто блоки управления запоминают критическую ошибку и сброс питанием ничего не даст!

Расшифровка

Заводская трактовка ошибки е25 – снижение циркуляции теплоносителя – не дает полного понимания сути проблемы. В инструкциях на различные модели котла Бакси упор делается на блокировке работы насоса. Но он не единственная причина появления на дисплее такого кода неисправности.

p, blockquote 2,0,0,0,0 —>

Ошибка е25 свидетельствует об интенсивном росте температуры в контуре отопления. Данный параметр в агрегатах Бакси определяется по разности показаний датчиков, установленных на входе и выходе теплообменника котла. При ее росте со скоростью свыше 1 0 С/сек работа агрегата блокируется схемой защиты. Снижение циркуляции жидкости вызывается несколькими факторами, потому однозначной рекомендации по устранению ошибки е25 нет. Приводимый в статье алгоритм действий позволит за короткий отрезок времени разобраться с причиной появления этого кода неисправности.

p, blockquote 3,0,0,0,0 —>

Ремонт и обслуживание котлов BAXI

авторизованный сервисный центр

BAXI

ЗА 24 ЧАСА

ООО “Тепломеханика” является авторизованным сервисным центром BAXI и выполняет полный перечень гарантийного и послегарантийного обслуживания. Мы располагаем постоянным складским запасом запасных частей Бакси. Работаем круглосуточно.

Доверить ремонт котлов Baxi можно только профессионалу, поскольку это современное высокотехнологическое оборудование. Наши специалисты имеют богатый опыт ремонта котлов Baxi. Мы производим ремонт и обслуживание котлов на территории Москвы и Московской области. Наша оперативная бригада работает круглосуточно, имея при себе наиболее часто заменяемые комплектующие котельного оборудования, позволяющие производить качественный ремонт на месте в минимальные сроки. Мы ремонтируем следующие виды котлов: настенные газовые котлы Бакси, настенные электрические котлы, настенные конденсационные котлы, напольные конденсационные котлы, напольные котлы с атмосферной горелкой, водонагреватели и радиаторы.

Ремонт газовых котлов Baxi: очистка запальника, камеры сгорания, горелки, проверка тяги, замена горелки при необходимости. Сервис конденсационных котлов Бакси: проверка функционирования теплообменника, контроль терморежима, качества и количества конденсата. Обслуживание электрокотлов: проверка и очистка нагревательных элементов от накипи, проверка автоматики, предохранителей.

Регулярное обслуживание котлов выгодно, поскольку не допускает серьезных поломок котельного оборудования, а значит, нет необходимости тратить деньги на дорогостоящий ремонт, и увеличивает срок эксплуатации оборудования. Заказывая сервис и ремонт котлов Бакси в нашем центре, Вы можете быть уверены в качестве работ, а значит – спать спокойно!

Выйти из строя котёл может по разным причинам. В таком случае важно вызвать мастера, чтобы произвести ремонт настенного котла BAXI, предварительно осуществив диагностику, и заменить изношенные детали. Важно помнить, что регулярное обслуживание предотвращает необходимость проведения дорогостоящего ремонта настенных котлов Бакси в будущем, а также дает возможность эксплуатировать установки безопасно и полноценно.

Наши бригады пунктуальны и прибывают на место в установленное время, а при себе имеют необходимое оборудование и инструменты, а также запчасти, чтобы произвести ремонт газового котла BAXI в день обращения на дому. Сотрудники имеют большой опыт работы с отопительным оборудованием от производителя. Также они проходят обучение, потому знакомы со всеми конструктивными элементами отопительных установок.

Не менее важно периодически производить техническое обслуживание устройств, чтобы в дальнейшем сэкономить на дорогостоящем ремонте газовых котлов Бакси. Но даже если так случилось, что котел нуждается в серьезном ремонте, не нужно пытаться устранить неисправности самостоятельно. Обращайтесь в наш сервисный центр, где есть все необходимые приспособления и детали, чтобы произвести капитальный или плановый ремонт напольного котла BAXI на дому в короткие сроки! Мы не оставим жильё или производственное помещение без отопления!

Выходить из строя котел может по причине использования некачественного топлива или перепадов напряжения в сети. В результате этого повреждаются конструктивные элементы, электронные части и прочее, из-за чего система может давать сбои, а также увеличивается расход топлива и электроэнергии. Дополнительно для увеличения функциональности котла важно периодически производить очистку внутренних элементов от нагара и отложений или полный ремонт дизельной горелки Бакси. Наши специалисты после проведения ремонта напольных котлов Бакси выполнят его настройку, запуск, а также проконсультируют по условиям дальнейшего использования.

Мы работаем 24 часа в сутки независимо от праздничных и выходных дней. Если у вас сломался котёл ночью или в праздник, а также потребует ремонта газовая горелка BAXI – не волнуйтесь! Вам необходимо набрать только наш номер на сайте или оставить заявку на ресурсе и специалисты прибудут на место в установленное время и произведут оперативно ремонт газовой горелки Виссман или котла полностью. Обслуживаем и производим ремонт дизельных котлов BAXI в Москве и Московской области, а также наши специалисты могут выехать в другие регионы по предварительной договоренности. Все вопросы по ремонту дизельного котла Бакси или ремонту дизельной горелки BAXI уточняйте у наших менеджеров по телефону в удобное для себя время!

Свидетельство Госжилинспекции

Допуск СРО

Сертификат сервисного центра BAXI

Обращайтесь к профессионалам!

BAXI ECOGEN PRODUCT MANUAL Скачать Pdf

Скачать СодержаниеОглавление Добавить в мои руководства Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

страница из 28
Содержание
Оглавление
Закладки

Содержание

ЭКОГЕН

Baxi Ecogen

™

Система двойной энергии

www. baxi.co.uk

www.baxi.co.uk

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для Baxi ECOGEN

Инструкция по эксплуатации котла Baxi EcoBlue System 12
Газовый настенный конденсационный котел (32 страницы)
Руководство по установке и обслуживанию котла Baxi EcoBlue System 12
Газовый настенный конденсационный котел (76 страниц)
Котел Baxi Eco Compact Инструкция по эксплуатации и установке
Высокопроизводительный настенный газовый котел (46 стр. )
Котел Baxi ECO COMPACT Инструкция по эксплуатации и установке
Высокопроизводительный настенный газовый котел (68 стр.)
Инструкция по эксплуатации котла Baxi ECO 3
Высокоэффективные настенные газовые котлы (32 страницы)
Котел Baxi ECO3 COMPACT Курс технического обучения
Настенные газовые котлы (40 стр. )
Котел Baxi ECO4S 24 F Инструкция по эксплуатации и установке
Высокоэффективный настенный газовый котел (34 стр.)
Котел Baxi ECO5 BLUE Инструкция по эксплуатации и установке
Высокопроизводительный настенный газовый котел (124 страницы)

Котел Baxi Eco5 Compact+ Инструкция по эксплуатации и установке
Высокопроизводительный настенный газовый котел (108 стр. )
Котел Baxi ecofour 24 F Инструкция по эксплуатации и установке
Высокопроизводительные газовые настенные котлы (34 страницы)
Котел Baxi Baxi Avanta Plus 18s Инструкция по эксплуатации и важная информация о гарантии
Высокоэффективные настенные котлы (16 стр.)
Котел Baxi Baxi Duo-tec 24 Combi ErP Руководство пользователя
Газовый настенный конденсационный комбинированный котел (20 страниц)
Инструкция по эксплуатации котла Baxi Ecogen 24/1. 0
Газовый настенный конденсационный котел и электрогенератор (24 страницы)
Инструкция по эксплуатации котла Baxi Baxi Combi 133 HE Plus
Газовый настенный конденсационный комбинированный котел (13 страниц)
Инструкция по установке и обслуживанию котла Baxi Ecogen 24/1.0
Газовый настенный конденсационный котел и электрогенератор (61 страница)
Инструкция по эксплуатации котла Baxi BAXI COMBI INSTANT 105 HE
Газовый настенный конденсационный комбинированный котел (12 страниц)

Краткое содержание Baxi ECOGEN

Топ 10+ руководство по обслуживанию котла baxi – Best Service UK

Поиск

Чтение: Список Руководство по обслуживанию котлов Baxi – Best Service UK

1 Литература по продуктам – Baxi

Автор: baxi. co.uk
Дата публикации: 15.01.2022
Отзыв: 4,85 (781 голос)
Краткое описание: Руководства пользователя, инструкции по установке или брошюры для продуктов, снятых с производства, можно найти по ссылкам ниже. Если вам нужна помощь со старым котлом, позвоните нам

2 Инструкции по эксплуатации котлов Baxi

Автор: freeboilermanuals.com
Дата публикации: 09.02.2022
Отзыв: 4.7 (446 голосов)
Резюме: Ниже перечислены все инструкции для Baxi. Просто нажмите на модель или номер газового совета, и инструкция будет загружена внизу страницы

3 Документы | Котлы Baxi

Автор: baxiboilers.com
Дата публикации: 25.08.2022
Обзор: 4,52 (509 голосов)
Сводка: Документы · Управление несколькими котлами MBC · Брошюра · Руководство по установке и эксплуатации · Гарантия · Luna Duo-tec 1. 48GA · Брошюра · Руководство пользователя · Установка и

4 Инструкции по эксплуатации газовых котлов Baxi 101

Автор: gas101.co.uk
Дата публикации: 14.11.2021
Отзыв: 4,31 (287 голосов)
Резюме: Вот список руководств по котлам Baxi. Прокрутите вниз, чтобы найти нужное руководство, или воспользуйтесь строкой поиска для поиска по названию котла или номеру газового совета

5 Baxi Boiler Manual – Запасные части прямого нагрева

Автор: dhsspares.co.uk
Дата публикации: 23.04.2022
Обзор: 4.13 (443 голоса)
Сводка: Мы включили руководства по установке и обслуживанию, а также руководства пользователя для каждого устройства, и мы позаботились о том, чтобы каждое из них соответствовало

6 Руководств по эксплуатации котлов – выберите необходимое руководство с помощью Plumbase

Автор: plumbase. co.uk
Дата публикации: 25.07.2022
Отзыв: 3,84 (274 голоса)
Резюме: Добро пожаловать в нашу библиотеку руководств по котлам. … Для просмотра сопутствующей документации и руководств для вашего котла выберите … Baxi Heating & Boiler Spares

7 Baxi MainEco Combi 28 Инструкции – ManualsLib

Автор: manualslib.com
Дата публикации: 07.07.2022
Отзыв: 3,7 (544 голоса)
Краткое описание: Baxi MainEco Combi 28 Руководство по установке и обслуживанию (76 страниц). Газовый настенный конденсационный комбинированный котел. Бренд: Бакси | Категория: Котел

8 Инструкции по эксплуатации котлов BAXI

Автор: www.boiltfinder.com
Дата публикации: 23.08.2022
Отзыв: 3. 4 (551 голос)
Резюме: «Поиск неисправностей котлов» является результатом многолетнего опыта работы профессиональным инженером по обслуживанию и ремонту, демонстрирующим технические знания в отрасли

9 Baxi 128 Combi (Руководство по эксплуатации и инструкции)Схема

Автор: heatspareparts.com
Дата публикации: 10.07.2022
Отзыв: 3,38 (538 голосов)
Резюме: Схемы котлов, запасные части и инструкции по эксплуатации для Baxi 128 Combi (Руководство по эксплуатации и инструкции) | Доставка 24 часа на бойлер оригинального производителя

10 Baxi Combi 80e 105e Руководство по установке и обслуживанию

Автор: myboiler.com
Дата публикации: 25.12.2021
Отзыв: 3,19 (586 голосов)
Резюме: Baxi Combi 80e 105e Руководство по установке и обслуживанию. 21 ноября 2018. Назад Руководства по эксплуатации котлов. Предварительный просмотр. Установка Baxi Combi 80e 105e и

11 [PDF] Руководство по установке и обслуживанию Duo-tec Combi 24 – 33 – 40 28 LPG

Автор: travisperkins.scene7.com
Дата публикации: 28.09.2021
Отзыв: 2,98 (161 голос)
Резюме: Настенный конденсационный комбинированный котел, работающий на газовом топливе… Эти инструкции включают контрольный список контрольных пусконаладочных работ, и их следует оставить вместе с

Новости по теме

(PDF) Руководство по обслуживанию Baxi – ДОКУМЕНТЫ.СОВЕТЫ

Baxi Combi Instant 80E и 105E
. 13
Baxi Combi Instant 105eG.C.No 47 075 09
Котел соответствует требованиям нормативных актов Положение о котлах (КПД) 1993 г. № 3083 и считается соответствующим требования Директивы 92/42/EECon энергоэффективность Требования к новым водогрейным котлам, работающим на жидком или газообразном топливе виды топлива:-
Типовые испытания для целей Правил 5 сертифицированы: Уведомлен Орган 0051.
Продукт/производство сертифицировано: уполномоченным органом 0051.
Только для Великобритании/IE.
Baxi является одним из ведущих производителей бытового отопления. продукты в Великобритании.
Нашим главным приоритетом является предоставление высококачественных услуг наши клиенты. Качество заложено в каждом продукте Baxi. которые удовлетворяют требования и потребности клиентов, предлагая выбор, эффективность и надежность.
Чтобы идти в ногу с изменяющимися тенденциями, мы взяли на себя обязательство разрабатывать новые идеи с использованием новейших технологий – с целью продолжать производить продукты, которые клиенты хотят покупать.
Каждый, кто работает в Baxi, стремится к качеству, потому что мы знайте, что довольные клиенты означают постоянный успех.
Мы надеемся, что вы получите удовлетворительное обслуживание от Baxi. Если нет, пожалуйста дайте нам знать.
Baxi является аккредитованной компанией BS-EN ISO 9001
31. 0 Введение 5
2.0 Общий макет 6
3,0 Операция прибора 7
4.0 Технические данные
5.0 Размеры и фиксации 11
6.0 Информация о системе 12
7,0 Требования к участку 15
8.0 Установка 20
9.0. Уполномоченный котерак 25
8.0.
10.0 Завершение работ 27
11.0 Обслуживание котла 28
12.0 Замена компонентов 30
13.0 Иллюстрированная электрическая схема 39
14.0 Поиск неисправностей 40
0004 15.0 Краткий перечень деталей 47
Страница раздела
Содержание
Законодательство
4
Своды практических правил, следует использовать самую последнюю версию
, Установка и ввод в эксплуатацию, ВАЖНО – Ремонт
Этот прибор должен быть установлен в соответствии с инструкции производителя и действующие правила. Читать полностью изучите инструкции перед установкой или использованием прибора.
В Великобритании это должно выполняться компетентным лицом, как указано в Правилах газовой безопасности (установка и использование).
Определение компетенции: лицо, работающее в CORGI зарегистрированная компания и имеющие действующие сертификаты в соответствующих Модули ACS или действительные эквиваленты ACoP считаются компетентными.
В IE это должно выполняться компетентным лицом, как указано в И.С. 813Бытовые газовые установки.
Этот продукт должны поднимать и перемещать два человека. Следует избегать сутулости и носить защитное снаряжение там, где необходимый. Подъемно-транспортное оборудование следует использовать в качестве требуется.
Добавление чего-либо, что может помешать нормальному эксплуатация прибора без письменного разрешения от производитель или его агент могут признать прибор недействительным гарантия. В Великобритании это также может привести к нарушению правил газовой безопасности. (Установка и использование) Правила.
Предупреждение. Убедитесь, что информация на табличке технических данных совместима с местными условиями снабжения.
Benchmark Log Book
В рамках отраслевой инициативы Benchmark все Baxi котлы теперь включают установку, ввод в эксплуатацию и обслуживание Журнал записи. Пожалуйста, внимательно прочтите бортовой журнал и заполните все разделы, относящиеся к устройству и установке. Это включает разделы о типе используемых элементов управления, промывке системы, рабочее давление горелки и т. д. Подробная информация в Журнале регистрации будет требуется в случае любых гарантийных работ. Так же есть раздел заполняется при каждом последующем регулярном сервисном посещении. Журнал должен оставаться у пользователя.
Все зарегистрированные установщики CORGI имеют идентификационный номер CORGI карты и иметь регистрационный номер. Оба должны быть записаны в вашем Журнал регистрации котла. Вы можете проверить, зарегистрирован ли ваш установщик по телефону +44 (0)1256 372300 или по телефону: –
1 Elmwood, Chineham Business Park,
Crockford Lane, Basingstoke. RG24 8WG
Baxi заявляют, что не содержат вредных для здоровья веществ. в приборе или используемых во время изготовления прибора.
Прибор подходит только для установки в Великобритании и IE и должны быть установлены в соответствии с действующими правилами, и только используется в хорошо проветриваемом помещении.
В Великобритании установка должна выполняться CORGIRegistered Установщик. Он должен осуществляться в соответствии с соответствующими требования: Газовая безопасность (установка и использование) Нормативные документы. Соответствующие строительные нормы либо Строительные нормы
, Строительные нормы (Шотландия), Строительные нормы и правила (Северная Ирландия).
Положения о водопроводной арматуре или Законы о водоснабжении в Шотландии.
Текущий I.E.E. Правила электропроводки.
Если не дано конкретных указаний, ссылка должна быть согласно соответствующему Британскому стандартному своду правил.
В IE установка должна производиться компетентным лицом и установлен в соответствии с действующей редакцией И.С. 813 Бытовые газовые установки, действующие строительные нормы и правила следует сделать ссылку на действующие правила ETCI для электрических монтаж.
Все системы должны быть тщательно промыты и обработаны ингибитором (см. раздел 6.2).
В Великобритании применяются следующие нормы и правила:Стандартная область примененияBS 6891 Газовая установка.BS 5546 Установка горячего водоснабжения для бытовых нужд
. BS 5449 Горячая вода с принудительной циркуляцией систем.BS 6798 Установка газовых водогрейных котлов.BS 5440 Часть 1 Дымоходы.BS 5440 Часть 2 Вентиляция.BS 7074 Расширительные баки и вспомогательное оборудование
для закрытых систем водоснабжения. BS 7593 Обработка воды в бытовых горячая вода
системы центрального отопления.
В IE применяются следующие нормы и правила: Область применения стандарта I.S. 813 Бытовые газовые установки. Следующие стандарты BS дают ценная дополнительная информация; BS 5546 Установка горячего водоснабжения расходные материалы для бытовых нужд
. BS 5449 Горячая вода с принудительной циркуляцией систем.BS 7074 Расширительные баки и вспомогательное оборудование
для закрытых систем водоснабжения.BS 7593 Очистка воды в бытовых горячая вода
системы центрального отопления.
1.0 Введение
5
1.1 Описание
1. Baxi Combi Instant 80e или 105e представляет собой полностью автоматический газовый настенный комбинированный котел. Он герметичен и оснащен вентилятором. помощи, и будет обслуживать центральное отопление и горячее горячее питание от сети вода.
2. Устройство включает в себя небольшой накопительный цилиндр, встроенный в бойлер, дающий горячую воду в момент включения крана.
3. Котел настроен на максимальную мощность 24,0 кВт (Мгновенная 80e) или 31,0 кВт (Instant 105e). 4. Он предназначен для использования на Природный газ (G20) и может быть преобразован для использования пропана (Instant 80e и 105e) или бутан (только Instant 80e). 5. Котел подходит для использования только в полностью насосных герметичных системах отопления. Приоритет отданы на горячую воду.
6. На табличке с данными котла указана модель, серийный номер. номер и номер газового совета и выданы на блоке управления. Это видна при снятой передней панели корпуса (рис. 1).7. котел предназначен для установки в жилых/коммерческих/ легкая промышленность E.M.C. среды на регулируемом счетчике Только.
8. Котел должен быть установлен с одной из специально разработанных дымоходы, такие как стандартный комплект горизонтального дымохода, арт. 247719.
9. Все системы необходимо тщательно промыть и обработать ингибитор (см. раздел 6.2).
1.2 Мгновенная горячая вода (расширительный бак и предварительный нагрев) Магазин)
1. Расширительный бак котла включает небольшой объем хранение первичной горячей воды.
2. Когда котел выключен и есть потребность в горячая вода для бытового потребления ГВС подается мгновенно заданной температуры.
3. Накопленная горячая вода является частью первичного контура. не подается в качестве горячей воды для бытовых нужд, которая является пресной водопроводной водой обогревается теплообменником внутри котла.
4. Запасенная температура первичной горячей воды поддерживается в течение котел работает. В период отсутствия спроса для отопления или горячего водоснабжения температура аккумулированного первичного горячего вода в конце концов упадет. Котел будет периодически работать в для поддержания температуры. Об этом свидетельствуют внутренние режим горячей водынеон мигает.
1.3 Дополнительное оборудование
Различные удлинения дымохода, колена, вертикальные комплекты дымоходов, управление аксессуары и т. д. доступны в качестве дополнительных опций. Это подробные в отдельной публикации.
Значок данных
Рис. 1
Блок управления
Передняя панель корпуса
Расширительный сосуд и хранилище предварительного нагрева3. Коллектор горелки
4. Автоматический воздухоотводчик
5. Пластинчатый теплообменник ГВС6. Циркуляционный насос7. Сливать Пункт8. Клапан сброса давления
9. Положение дополнительного встроенного таймера10. Центральное отопление Манометр системы11. печатная плата12. Блок управления13. 3-ходовой клапан Сборка
14. Генератор искр15. Электрод обнаружения пламени16. Искра Электрод17. Горелка
18. Первичный теплообменник19. Вентилятор в сборе
20. Переключатель включения/выключения/сброса31. Температура центрального отопления Контроль22. Предварительный нагрев горячей воды для бытовых нужд23. Сбой пламени
24. Термостат безопасности25. Неисправность вентилятора или дымохода
26. Неисправность насоса или низкого давления в системе27. Неисправность горячей воды Сенсор28. Неисправность датчика центрального отопления 29. Включение 30. Одомашненный Режим горячей воды
31. Режим центрального отопления32. Burner On
Когда неоновые лампы 23–28 горят постоянно, они указывают на температура воды центрального отопления.
19
18
17
14
15
16
13
12 1110
9
20 21 22 10 9
7
6
3
4
5
8
2
1
30 40 50 60 70 802
1
0 4
3
Бар
OFF
на
Предварительный разгром
30 40 50 60 70 80
23 24 25 27 27 28
21 31 32
37
7
ПРИМЕЧАНИЕ. Все таймеры задержки, упомянутые в 3.1 и 3.2, переопределяются потребность в горячей воде для бытовых нужд.
3.1 Режим центрального отопления (рис. 2)
1. При потребности в отоплении насос прокачивает воду через первичный контур. При заданной скорости потока центральный реле протока нагрева срабатывает, инициируя последовательность розжига.
2. Основная горелка зажигается с низкой скоростью, затем газовый клапан контролирует расход газа для поддержания измеряемой температуры нагрева по датчику температуры.
3. Когда температура подачи превышает установленную температуру, 3 происходит минутная задержка перед автоматическим повторным розжигом горелки (анти-велосипед). В течение этого периода насос продолжает работать.
4. Когда потребность удовлетворена, горелка гасится и насос продолжает работать в течение 30 минут (насос Перерасход).
5. Если нет другой потребности, сработает функция предварительного нагрева. если он включен (см. раздел 3. 2).
3.2 ГВС – режим предварительного нагрева (рис. 3)
1. При включенной функции предварительного нагрева (управление предварительным нагревом полностью по часовой стрелке), приоритет отдается пополнению магазин предварительного нагрева. В это время будет мигать неоновая лампа режима ГВС ( ). функция.
2. Переключающий клапан остается в положении приоритета ГВС. Этот позволяет насосу циркулировать горячую воду в хранилище и обратно в первичный теплообменник через байпасную трубу.
3. Последовательность автоматического розжига начинается примерно 25 секунд и горелка загорится.
4. Когда в хранилище достигается желаемая температура, горелка выключается. погашен. Насос продолжает работать в течение 30 секунды.
5. После потребности в горячей воде для бытовых нужд или по окончании центральное отопление включено, функция предварительного нагрева перезапускается.
2719
16 15 14 13 12
10
9
11
8
1721
23
20 22
19
28
26
5 6
7
2
3 4
1
25
24
70004
10005
25
24
70004
10004
25
24
10001 Горелка 3 Электрод зажигания 4 Пламя Чувствительный электрод5 Газовый клапан6 Насос7 Автоматический воздухоотводчик8 Пластинчатый нагрев Теплообменник9 Датчик расхода с фильтром10 Клапан сброса давления11 Котел Точка слива12 Обратная линия отопления13 Впускной/запорный клапан холодной воды и Фильтр
14 Вход газа15 Выход горячей воды бытового потребления16 Подающая линия отопления17 Манометр18 Датчик гидравлического давления Микропереключатель29 Автоматический Байпас20 Датчик гидравлического давления21 Перепускной клапан в сборе22 Сборка приоритета расхода горячей воды для бытового потребления 23 Расход горячей воды для бытового потребления Микропереключатель Priority34 Защитный термостат25 Центральное отопление Датчик температуры26 Расширительный бак и накопитель предварительного нагрева 27 Датчик температуры ГВС
Ключ
Режим центрального отопления
Рис. 2
2719
16 15 14 13 12
10
9
11
8
1721
23
20 22
19
28
26
5 6
7
2
3 4
1
25
24
18
Горячая вода. Горячая вода – режим предварительного нагрева
Рис. 3
3,0 Операция применения
8
3,3. )
1. Приоритет отдается горячему водоснабжению. Спрос в кране или душе перекроет любое центральное отопление требование.
2. Поток воды приведет в действие реле протока ГВС, которое запрашивает изменение положения 3-ходового клапана. Это позволит насос для циркуляции первичной воды через тарелку ГВС теплообменник и взять сохраненную воду, чтобы дать мгновенную горячую вода.
3. Горелка зажжется автоматически, и температура ГВС контролируется датчиком температуры.
4. Когда прекращается подача горячей воды, горелка выключается. погаснет, а отводной клапан останется в бытовом горячем водяной режим, если нет потребности в центральном отоплении.
5. Если нет другой потребности, сработает функция предварительного нагрева. при включении (см. Раздел 3.2)
ВАЖНО: Когда переключатель находится в положении 0 (Выкл.) подача электроэнергии к котлу отключена. Котел не будет работы, а встроенный таймер (если он установлен) потребует сброса как только селекторный переключатель установлен либо в положение (i), либо в положение (ii).
3.4 Режим защиты от замерзания
1. Режим защиты от замерзания встроен в прибор и работает только с переключателем (см. раздел 2.1) в горячая вода и центральное отопление. Если температура системы упадет ниже 5 C, то котел включится минимальную настройку до тех пор, пока не будет достигнута температура подачи 30 C. Дальше защита может быть включена с помощью системы защиты от замерзания термостат.
3.5 Защита насоса
1. Переключателем (см. раздел 2.1) в центральное отопление или центральное отопление и горячая вода положение насоса будет автоматически работать в течение 1 минуты каждые 24 часа, чтобы предотвратить прилипание.
2719
16 15 14 13 12
10
9
11
8
1721
23
20 22
19
28
26
5 6
2
3 4
1
25
24
18
7
1 Первичный теплообменник2 Горелка 3 Электрод розжига4 Пламя Чувствительный электрод5 Газовый клапан6 Насос7 Автоматический воздухоотводчик8 Пластинчатый нагрев Теплообменник9 Датчик расхода с фильтром10 Клапан сброса давления11 Котел Точка слива12 Обратная линия отопления13 Впускной/запорный клапан холодной воды и Фильтр
14 Вход газа15 Выход горячей воды бытового потребления16 Подающая линия отопления17 Манометр18 Датчик гидравлического давления Микропереключатель29 Автоматический Байпас20 Датчик гидравлического давления21 Перепускной клапан в сборе22 Сборка приоритета расхода горячей воды для бытового потребления 23 Расход горячей воды для бытового потребления Микропереключатель Priority34 Защитный термостат25 Центральное отопление Датчик температуры26 Расширительный бак и накопитель предварительного нагрева 27 Датчик температуры ГВС
Ключ
Рис. 3A
Режим ГВС
4.0 Технические характеристики
9
4.2 Combi Instant 80e
Диаметр выхода дымохода 100 мм Размеры Выступ 95 мм Колено дымохода – 980 мм Ширина корпуса – 450 мм Глубина корпуса – 345 мм
Зазоры с обеих сторон 5 мм минимум над корпусом 200 мм минимум под корпусом мин. 200 мм Передняя мин. 450 мм (для обслуживания) Мин. передняя 5 мм (дюймы) Эксплуатация)Вес кгУпакованный котел в картонной упаковке 48,5Упакованный комплект дымохода 3Установочный подъемный вес 42
Давление первичного контура центрального отопления
барБезопасный сброс 3Макс. при работе 2,5Мин. при работе 0,5Рекоменд. Рабочий 1-2
Контур ГВС барДавлениеМакс. Рабочий 8Мин. Рабочий 0,2
Мин. Рабочее Давлениепри 12,7 л/мин 0,96
Расход л/мин Расход ГВС при 30o CRise 13,7Расход ГВС [email protected] 35° CRise 9,8 Мин. Рабочий расход ГВС 2,5
Насос – Grundfos UP 15-50Доступный напор См. график ниже
Расширительный бак – (только для центрального отопления. Встроен в прибор)
барМин. давление на входе 0,5
литрМаксимальная мощность системы отопления 80
Содержание воды в котле (без давления) 3,0
Медные соединения 22 мм Обратная линия центрального отопления – 22 мм Вход холодной воды – 15 мм ГВС Поток – 15 мм Сброс давления Нагнетание – 15 мм
ТемпературыC.H. Температура подачи (регулируемая)
от 35°C до 85°C макс. (5°C)
ГВС Температура потока от 35C до 65C макс. (5C) в зависимости от расхода 50C Предварительный нагрев ВЫКЛ65C Предварительный нагрев ВКЛ 5Cзависит от расхода
Тепловая мощность C/H и ГВС (нетто)Макс. Мин.
кВт 26,3 10,6 БТЕ/ч 89 739 36 168
Макс. ан заземленное питание)
Потребляемая мощность 170 Вт
Номинал внешнего предохранителя 3A
Номинал внутреннего предохранителя 2A Fast Blow to BS 4265
Категория устройства CAT II 2H 3+
Макс. расход газа (MinAfter – G20) )
м3/ч 2,78 фут3/ч 98.12
Давление на входе (природный газ — G20), мбар 20 дюймов водяного столба 8
Инжектор горелки (природный газ — G20), диаметр 12 x 1,28 мм Мин. скорость
мбар 12,2 0,5 2,5 0,2 дюйма водяного столба 4,88 0,2 1,0 0,2
Тип прибора C12 C32 NOx, класс 3
Электрическая защита IPX5D
Это значение используется в стандарте оценки правительства Великобритании Процедура (SAP) для оценки энергопотребления жилых помещений. Данные испытаний из которые были рассчитаны, были сертифицированы 0051.
SEDBUK Declaration For Combi Instant 80e
The seasonal efficiency (SEDBUK) is 78.6 %
0200 400 600 800 1000 1200
0.5
1
1.5
2
2.5
3
3.5
4
Met
RE W
G
L/H
Насос – Доступная головка
0
4,5
5
5,5
9000 6
LPG GASE0005
Инжектор горелки 12 x 0,77 мм в диаметре Давление в горелкеПропан mbar
in wgButane mbar
in wg
Inlet Pressuresmbarin wg
Max Rate36.214.528.311.3
Min Rate6.42.65. 32.1
Propane 37
14.8
Butane 28
11.2
4.0 Технические данные
10
4.2 Combi Instant 105e
Диаметр патрубка дымохода 100 мм Размеры Выступ 95 мм
Размеры внешнего корпуса Высота корпуса – 780 мм Общая высота Inc Дымоход Колено – 980 мм Ширина корпуса – 450 мм Глубина корпуса – 345 мм
Зазоры с обеих сторон 5 мм мин. над корпусом 200 мм мин. мин. 200 мм Передняя мин. 450 мм (для обслуживания) Мин. передняя 5 мм (дюймы) Эксплуатация)Вес кгУпакованный котел в картонной упаковке 50,5Упакованный комплект дымохода 3Подъемный вес установки 44
Давление в первичном контуре центрального отопления
барБезопасный выпуск 3Макс. рабочая 2,5Мин. рабочая 0,5Рекоменд. Рабочий 1-2
Контур ГВС барДавлениеМакс. Рабочий 8Мин. Рабочий 0,2
Мин. рабочее давление при 12,7 л/мин 0,96
Расход л/мин Расход ГВС при 30° CRise 14,7 Расход ГВС [email protected] 35° CRise 12,7 мин Рабочий расход ГВС 2,5
Насос – Grundfos UP 15-60Доступный напор См. график ниже
Расширительный бак – (только для центрального отопления. Встроен в котла)
барМин. давление на входе 0,5
литрМаксимальная мощность системы отопления 80
Объем первичной воды в котле (без давления) 3,2
Медные соединения 22 мм Обратная линия центрального отопления – 22 мм Вход холодной воды – 15 мм ГВС Поток — 15 мм Сброс давления нагнетания — 15 мм
ТемпературыC.H. Температура подачи (регулируемая)
от 35°C до 85°C макс. (5°C)
ГВС Температура потока от 35C до 65C макс. (5C) в зависимости от расхода 50C Предварительный нагрев ВЫКЛ65C Предварительный нагрев ВКЛ 5C в зависимости от расхода
Тепловая мощность О/О и ГВС (нетто)Макс. Мин.
кВт 34,3 11,9 БТЕ/ч 117 036 40 610
Тепловая мощность Макс.
Электропитание 230 В~ 50 Гц (Прибор должен быть подключен к заземленное питание)
Потребляемая мощность 190W
Номинал внешнего предохранителя 3A
Номинал внутреннего предохранителя 2A Быстродействующий предохранитель по BS 4265
Категория прибора CAT II 2H 3P
Макс. расход газа (природный газ – G20) (через 10 минут)
м 3,3 ч 9000 /ч 128,12
Давление на входе (природный газ – G20) мбар 20 дюймов водяного столба 8
Форсунка горелки (природный газ – G20) Диаметр 15 x 1,28 мм
Давление в горелке (природный газ – G20) Макс. скорость Мин. скорость
4 мбар 0,5 1,8 0,2 дюйма водяного столба 5,36 0,2 0,72 0,2
Тип устройства C12 C32 NOx, класс 3
Электрическая защита IPX5D
Это значение используется в оценке стандартов правительства Великобритании Процедура (SAP) для оценки энергопотребления жилых помещений. Данные испытаний из which it has been calculated have beencertified by 0051.
SEDBUK Declaration For Combi Instant 105e
The seasonal efficiency (SEDBUK) is 78.5 %
0200 400 600 800 1000 1200
0.5
1
1.5
2
2,5
3
3,5
4
Met
RE W
G
L/H
– Доступная головка
0
5
4. 5
6 0005
5,5
– Инжектор горелки G31 15 x 0,77 мм диаметром
Давление с горелкой – MBAR
в WG
GUSCERSMBARIN WG
MAX -CETS35,8 0,514,3 0,2
MIN.0043
5.0 Размеры и крепления
11
Размеры
A 780 мм
B 345 мм
C 450 мм
D 107 мм Мин.
E 200mm
F 190mm
G 143mm
360 Orientation
Tube 100mm
D C
B
A
EG
F
Domestic Hot Water Outlet
(15mm)
Cold WaterInlet
(15 мм)
Обратная линия отопления (22 мм)
HealingFlow
(22 мм)
LizengeValve
(15 мм)
Gasinlet
(22 мм)
65 мм 65 мм 65 мм 65 мм 65 мм
40004 40005 9006
9000 65 мм
400044
9000 40004
40004 40004
40004 40004. 12
6.1 Информация
1. Комбинированные котлы Baxi Combi Instant 80e и 105e Схема Устава по воде – утвержденные продукты. Постановлением Вашему вниманию предлагается следующая установка требования и примечания (ИРН).
a) IRN 001 – См. текст записи для требований по установке и заметки.
b) IRN 116 – Постановление 90 и 91.c) IRN 302 – Постановление 14.
2. Ссылка на публикации WRC, Водопроводное оборудование и каталог материалов и руководство по водоснабжению дают полную информацию уставов и ИРН.
6.2 Контур центрального отопления1. Прибор подходит для ТОЛЬКО ДЛЯ SEALEDSYSTEMS с полной прокачкой.
Обработка систем оборотного водоснабжения Вся оборотная вода системы будут подвержены коррозии, если не будет обеспечена соответствующая вода. применяется лечение. Это означает, что эффективность система будет ухудшаться по мере накопления коррозионного шлама внутри системы, что может привести к повреждению насоса и клапанов, шуму котла и проблемы с циркуляцией. Для оптимальной работы после установки этот котел и связанная с ним система центрального отопления должны покраснел. Средством достижения этого является следование руководящим принципам дано в BS 7593 Очистка воды в ГВС системы отопления. Это должно включать использование запатентованного очищающее средство, такое как BetzDearborn Sentinel X300 или X400, или Fernox Суперфлок. Полные инструкции поставляются с продуктами, но для немедленная информация, пожалуйста, свяжитесь с BetzDearborn (+44 (0) 151 420 9563) или Fernox (+44 (0)1799 550 811) напрямую. На длительный срок защита от коррозии и накипи, после промывки рекомендовали ингибиторы, такие как BetzDearborn Sentinel X100, или Fernox MB-1 или Copa. Правильная дозировка достигается следуя рекомендациям, данным в BS 7593.
Отсутствие промывки и добавления ингибитора в систему может привести к аннулированию гарантия на прибор.
Важно проверять концентрацию ингибитора после установка, модификация системы и при каждом обслуживании в соответствии с инструкциями производителей ингибиторов. (тестовые наборы можно получить у продавцов ингибиторов. ) Для получения информации или совета по любому из вышеперечисленных вопросов обращайтесь на горячую линию Baxi.
6.3 Байпас
1. Котел оснащен встроенным автоматическим байпасом.
6.4 Управление системой
1. Котел предназначен для использования в системе отопления, включает внешние элементы управления, т.е. как минимум таймер устройство.
2. Подходящие комплекты таймеров доступны в качестве дополнительных принадлежностей.
3. Для оптимальных условий эксплуатации и максимальной экономии установка программируемого комнатного термостата, такого как Baxi Combi Контроллер, рекомендуется.
6.0 Сведения о системе
13
6.5 Заполнение системы и повышение давления
1. Соединение точки заправки на обратке центрального отопления должны быть предусмотрены трубопроводы для облегчения первоначального заполнения и повышение давления, а также любая последующая потеря воды замена/заправка.
2. На входе холодной воды в сеть и запорные краны обратки центрального отопления (рис. 4а), к которым можно собрать дополнительный комплект петли для заполнения (номер по каталогу 248221).
3. Принятый метод наполнения должен не соответствовать всем соответствующие правила водоснабжения и использовать утвержденное оборудование.
4. Вашему вниманию: для GB: GuidanceG24.2 и рекомендация R24.2 Руководства по водным правилам. для IE: текущий издание И.С. 813 Бытовые газовые установки.
5. Герметичные первичные контуры могут заполняться или пополняться средства временного соединения между цепью и источником питания труба, при условии наличия в списке двойного обратного клапана или какого-либо другого менее эффективное устройство предотвращения обратного потока постоянно подключено к ввод в контур и временное соединение удалено после использования.
6.6 Расширительный бак (только для центрального отопления)
1. Расширительный бак прибора предварительно заправлен до давления 0,5 бар. Следовательно, минимальное давление холодного заполнения составляет 0,5 бар. Судно подходит для правильной работы систем емкостью до 80 литров. Для большей пропускной способности системы необходимо установить дополнительный расширительный бак. установлен – см. BS 7074, часть 1.
6.7 Клапан сброса давления (рис. 5)
1. Клапан сброса давления настроен на 3 бар, поэтому все трубопроводы, фитинги и т. д. должны быть рассчитаны на избыточное давление. 3 бар.
2. Длина выпускной трубы сброса давления должна быть не менее диаметром 15 мм, непрерывно двигаться вниз и выгружаться за пределы здание, желательно над канализацией. Он должен быть направлен в таком таким образом, чтобы не возникало опасности для пассажиров или не вызывало повреждения проводки или электрические компоненты. Конец трубы должен заканчиваться облицовкой вниз и к стене.
3. Слив не должен быть над окном, входом или другим публичный доступ. Необходимо учитывать возможность того, что кипящая вода/пар могут вытекать из трубы.
Рис. 5
Stopvalve
DoubleCheckValve
DHWMainsinlet
Chreturn
TemporaryHose
. 6.0 Детали системы
14
6.8 Контур ГВС (рис. 6)
1. Все контуры ГВС, соединения, арматура и т. д. должны быть полностью в соответствии с действующими стандартами, водоснабжение нормативные документы.
2. Обратите внимание на: для GB: GuidanceG17 до G24 и рекомендации с R17 по R24 Руководства по водным правилам. для IE: актуальная редакция И.С. 813 Бытовые газовые установки.
3. Должен быть установлен одиночный обратный клапан, как показано на рис. от 6 до предотвратить обратный поток в подающую трубу и обеспечить эффективную работы расширительного бака, необходимого для размещения тепловое расширение воды.
4. Если система бытового водоснабжения включает в себя любое устройство, предотвращает расширение воды обратно в сторону подачи (обратный клапан, незакрепленный перемычка, водомер, водоочистное устройство), затем необходимо установить расширительный бак (например, Zilmet 160 мл, R1/2 15 бар).
5. Если расширение горячей воды не предусмотрено, то высокая может возникнуть давление, которое может привести к повреждению фитингов и устройства в системе.
5. Максимальное рабочее давление в сети котла составляет 8 бар, поэтому все трубопроводы, соединения, фитинги и т. д. должны быть пригодны для давление не более 8 бар. Редукционный клапан должен быть рассчитаны на давление свыше 8 бар. Производитель любого для выпускных фитингов, таких как душевой клапан, может потребоваться более низкий максимальное давление. Снижение давления должно учитывать все арматура, подключенная к системе ГВС.
6.9 Души
1. Если управление душем подается от прибора, оно должно быть термостатического или сбалансированного по давлению типа. Термостатический типы душевых клапанов обеспечивают максимальный комфорт и защиту от воды при слишком высокой температуре. Существующие элементы управления могут не подходить – обратитесь к производителю душевого клапана.
6.10 Зоны с жесткой водой
1. Если зона установки признана ЖЕСТКОЙ ВОДОЙ ОБЛАСТЬ, то должно быть установлено подходящее устройство для обработки сети. подача воды к котлу.
Boiler
Other TapOutlets
ExpansionVessel
To HotTaps
CheckValve
PressureReducer Valve
Stop Tap
Fig. 6
7.0 Site Requirements
15
7.1 Location
1. The boiler можно установить на любую подходящую стену с дымоходом проходящий через наружную стену или крышу и выходящий в атмосферу в положении, позволяющем удовлетворительно удалить продукты сгорания и обеспечение достаточной подачи воздуха.Котел должны быть установлены внутри здания, если иное не защищено подходящее помещение, например, гараж или надворная постройка. (Котел может быть установлен внутри шкафа — см. раздел 7.3).
2. Если котел расположен в неотапливаемом помещении, то он рекомендуется оставить переключатель ВКЛ/ВЫКЛ в положении положение воды и центрального отопления для защиты от замерзания.
3. Если котел установлен в помещении с душевой кабиной необходимо сделать ссылку на соответствующие требования. В GB это текущий I.E.E. Правила электропроводки и строительные нормы и правила. В IE следует сделать ссылку на действующую редакцию И.С. 813 Внутренний Газовые установки и действующие правила ETCI.
4. Если котел устанавливается в деревянном каркасе здания построения, то необходимо сделать ссылку на действующее издание Публикация Института инженеров-газовиков IGE/UP/7 (Газовые установки в Дом с деревянным каркасом).
7.2 Зазоры (рис. 7 и 8)
1. Для установки паровой котел.
2. Эти размеры включают необходимые зазоры вокруг бойлер для снятия корпуса, доступа с помощью ключа и движения воздуха. Могут потребоваться дополнительные зазоры для прохода труб вокруг местные препятствия, такие как балки, идущие параллельно фасаду котла.
200 мм мин
780 мм
450 мм
200 мм мин
5 мм мин 5 мм мин
5 мм мин
450 мм мин
для обслуживания.
16
7.3 Вентиляция отсеков
1. Если прибор установлен в шкафу или отделении, вентиляционные отверстия не требуются, так как прибор будет работать достаточно прохладно без вентиляции.
7.4 Газоснабжение
1. Газовая установка должна соответствовать стандарты. В Великобритании это BS 6891. В IE это текущая версия. И.С. 813Бытовые газовые установки.
2. Соединение с прибором представляет собой медный штуцер диаметром 22 мм, расположенный в задней части газового крана (рис. 9).
3. Убедитесь, что трубопровод от счетчика к прибору имеет адекватный размер. Не используйте трубы меньшего диаметра, чем газовое подключение котла (22 мм).
7.5 Электропитание
1. Внешняя проводка должна быть правильно заземлена, поляризована и соответствии с соответствующими положениями/правилами. В ГБ это действующие правила I.E.E.Wiring. В IE следует сделать ссылку на актуальная редакция правил ETCI.
2. Электропитание 230 В ~ 50 Гц с предохранителем 3 А.
ПРИМЕЧАНИЕ. Способ подключения к электросети должен облегчить полную электрическую изоляцию прибора.
Соединение может осуществляться через двойной изолятор с плавким предохранителем с контактом зазор не менее 3 мм на всех полюсах и обслуживании котла и только элементы управления системой.
Рис. 9
Кран подачи газа
7.0 Требования к месту установки
17
7.6 Дымоход
размещение выводов дымохода. Для ГБ рекомендации приведены в БС 5440Pt.1.Для ИЭ рекомендации приведены в действующей редакции ЯВЛЯЕТСЯ. 813 Бытовые газовые установки.
2. Если терминал выходит на дорогу или проход, проверьте что продукты горения не причинят вреда и что Терминал не будет мешать проходу.
3. Если терминал находится менее чем на 2 метра выше балкона, выше на земле или над плоской крышей, к которой есть доступ у людей, затем Должна быть предусмотрена подходящая защита клемм.
Положение клеммы с минимальным расстоянием (рис. 11) (мм)A1 Непосредственно под открываемым окном, вентиляционным отверстием или любым другим
вентиляционным отверстием. 300B Под желобом, дренажной/канализационной трубой. 25С Ниже карниза. 25D Под крышей балкона/автомобильного порта. 25E От вертикали дренажные трубы и канализационные трубы. 25F От внутренних или внешних углов. 25G Над соседним уровнем земли или балкона. 300 ч с поверхности лицом к терминалу. 600I Облицовка клемм. 1200Дж С открытия (дверь/окно) в навесе в жилище. 1200K по вертикали от терминал на той же стене. 1500L Горизонтально от терминала на та самая стена. 300M1 Над проемом, воздушный кирпич, открывающееся окно и т.д. 300Н1 Горизонтально к проему, воздушному кирпичу, открывающемуся окну и т.д. 300
1Кроме того, клемма должна находиться на расстоянии не менее 150 мм от отверстие в строительной ткани, образованное с целью размещение встроенного элемента, такого как оконная рама. См. BS 5440. Пт. 1.
L
G
G
EJ
D
K
G
AA
D
F
H, I
B, C
F
. требуется защитная крышка дымохода
M
N
Рис. 11
300 MINTERMINALASSEMBLY
Верхний вид задний дым
Граница свойств
7. 0 Требования к месту
18
7.7 Размеры качества
100 мм и 1 м от колена до клеммы (рис. 12).
Максимально допустимая эквивалентная длина дымохода: Instant 80e 5 метров
Мгновенное 105e 4 метра
ПРИМЕЧАНИЕ. Каждые дополнительные 45 изгибов дымохода будут эквивалентная длина дымохода 0,5м.напр. 45 = 0,5 м, 90 = 2 х 45 = 1 м и т. д.
7.8 Облицовка выводов дымохода
1. После закрепления дымохода можно установить обшивку. если необходимо.
2. Снимите защитную подложку с клейкой пломбы. Подать заявление уплотнение к задней части накладного фланца (рис. 13).
3. Найдите накладку над выводом дымохода и задвиньте ее в стенки, чтобы сжать уплотнение (рис. 14).
7.9 Ограждение клемм (рис. 15)
1. Если правила требуют использования защиты клемм, их можно получить у большинства торговцев сантехниками и строителями.
2. Должен быть зазор не менее 50 мм между любой частью Терминал и охрана.
3. При заказе клеммной защиты укажите название устройства и номер модели.
3. Защитный кожух дымохода должен располагаться по центру над клемму и зафиксируйте, как показано на рисунке.
Рис. 12
Рис. 15
100 мм
1M
Рис. 14
Рис. 13
ТРИМНАЯ ТРИЗА
Клей
7.0 Требования к месту установки
7.10 Варианты дымохода
1. Baxi Combi Instant 80e и 105e могут быть оснащены дымоходом системы, как показано на рисунке.
2. Комплект стандартного дымохода № 247719 подходит только для горизонтальные приложения.
3. Максимально допустимая эквивалентная длина дымохода:-
Мгновенный Мгновенный 80e 105e
Концентрический 5 м 4 м Вертикальный 4 м 4 м Вертикальный двухтрубный 15 м 12 м
во внимание. Их эквивалентные длины: –
Концентрические трубы: 45 колен 0,5 метра 90 колен 1,0 метра
Двойной дымоход 45 колен 0,25 метра 90 колен 0,50 метра
Колено, поставляемое со стандартным горизонтальным дымоходом, не включены в любые расчеты эквивалентной длины
5. На рисунках напротив показаны примеры максимальной эквивалентной длины длины.
6. Полная информация о номерах деталей и описания всех дополнительных компоненты и комплекты дымохода можно найти в Baxi Combination Издание по котлам.
7. Инструкции по настройке и настройке включены в каждый комплект. где это уместно.
Горизонтальные дымоходы
Вертикальные дымоходы
Вертикальные дымоходы (двухтрубные)
Максимальная длина = 3 м вкл. 2 x 45 изгибов
Максимальная длина = 11 м вкл. 4 x 45 изгибов
Максимальная длина = 2 м вкл. 2 x 90 колен
8.0 Установка
20
8.1 Первоначальная подготовка
Необходимо проверить подачу газа, тип газа и давление пригодности перед подключением (см. раздел 7.4).
1. После рассмотрения требований площадки (см. Раздел 7.0) поместите фиксирующий шаблон (рис. 16) на стену, убедившись, что он уровень как по горизонтали, так и по вертикали.
2. Отметьте положение двух наиболее подходящих крепежных прорезей для настенная плита и нижние крепежные отверстия котла. Предпочтительно используйте горизонтальные фиксирующие пазы.
3. Отметьте положение центра дымохода (выход сзади). Для бокового выхода дымохода отметьте, как показано на рисунке.
4. Обратите внимание на заштрихованную область шаблона. направляется вверх за котлом.
5. При необходимости отметьте положение газовой и водопроводной труб. Удалите шаблон.
6. Вырезать отверстие для дымохода (минимальный диаметр 107 мм). 7. Дрель стену, как было отмечено ранее, чтобы принять прилагаемые настенные дюбели. Закрепите настенную пластину с помощью крепежных винтов.
8. С помощью спиртового уровня убедитесь, что пластина выровнена перед наконец, затяните винты.
9. Подсоедините газовую и водопроводную трубы к вентилям на стене. пластину с помощью прилагаемых медных хвостовиков. Убедитесь, что уплотнение шайбы установлены между соединениями.
8.2 Промывка
1. Подсоедините трубку к подающей или обратной трубе центрального отопления. (рис. 17).
2. Тщательно промойте (см. сведения о системе, раздел 6.2).
3. Использование дополнительного комплекта петли для наполнения Baxi (арт. 248221) упростит промывку и проверку герметичности.
8.3 Подготовка котла
1. Снимите всю упаковку.
2. Установите котел на основание, используя задний нижний край как вращаться.
ПРИМЕЧАНИЕ: Небольшое количество воды может слиться из котла, когда с патрубков котла сняты пластиковые колпачки.
Рис. 16
Рис. 17
Combi Instant
FixingTemplate
5 мм минимальный боковой зазор
5 мм минимальный боковой зазор
200 мм Минимальный зазор
Профиль корпуса
Вертикальная линия дымохода по центру
Общая площадь для электроснабжения
Выпуск горячей воды
(15mm)
Cold WaterInlet
(15mm)
HeatingReturn(22mm)
HeatingFlow
(22mm)
Pressure ReliefValve
(15mm)
GasInlet
(22mm)
95 mm 65 mm
Крепежные пазы для монтажного кронштейна котлаСверло диаметром 8 мм x 50 мм глубина
65 мм 65 мм 65 мм 65 мм
Нижние крепежные отверстия котлаСверло диаметром 8 мм и глубиной 50 мм
921. 936.1
Комп.№ 248740 – Выпуск 1 – 1/01
ВАЖНО Трубопроводы
нельзя прокладывать сзади вверх за котлом.
все заштрихованные области для правильной установки котла.
Крепежный шаблон
Настенная пластина прибора
190 мм
Для бокового выхода дымохода
Возврат центрального отопления
90 Заливная труба
8.0 Установка
21
8.4 Монтаж котла
1. Снимите заглушки с патрубков котла.
2. Поднимите котел за нижние края. Задействуйте слоты на верхней задней части котла на настенной плите (рис. 18).
3. Вставьте уплотнительные шайбы между клапанами и трубками на настенная плита и соединения с котлом. Резиновые шайбы должны используется для подключения к газу.
4. Затяните все соединения.
8.5 Установка выпускной трубы сброса давления (рис. 19)
1. Снимите выпускную трубу с комплекта.
2. Определите прокладку выпускной трубы вблизи котел. Соберите столько трубопроводов, сколько это практически возможно, включая поставленную выпускную трубу.
3. Трубопровод должен иметь диаметр не менее 15 мм и проходить непрерывно вниз к точке сброса за пределами здания. Более подробную информацию см. в разделе 6.7.
4. Используя одну из уплотнительных шайб, соедините к переходнику и затяните гайку.
5. Завершите выпускной трубопровод и выведите его наружу. пункт выгрузки.
ВАЖНО: Перед подключением к клапан сброса давления.
Рис. 19
Рис. 18
Клапан снятия под давлением
Настенная пластина
Выгрузка трубы
8.0 Установка
22
8.6. Стандартный поток. подходит для длины от 100 мм минимум до 1 м максимум (измеряется от края выхода колена дымохода).
Задний дымоход: максимальная толщина стенки – 900 мм Боковой дымоход: максимальная стена толщина – 870 мм
2. Найдите колено дымохода на адаптере в верхней части котла. Установите колено в нужное положение (сзади, справа или слева).
3. Измерьте расстояние от внешней стены до колена (рис. 20). Этот размер будет обозначен как X.
4. Взяв воздуховод, отметьте размер X, как показано на рис. 21. Измерьте длину отходов и перенесите размер на дымоход (рис. 21).
ВАЖНО: Перед резкой проверьте все размеры.
5. Удалите отходы из обоих воздуховодов. Убедитесь, что обрезанные концы квадратные и без заусенцев.
6. Снимите колено дымохода с адаптера.
7. Вставить дымоход в воздуховод и провести через отверстие в стене.
Толщина стенки
(x)
Толщина стены
(x)
Рис. 20
Отходы (x)
Отходы
Рис. 21
Процессы
Duct
8.08.0.0.0. Установка
23
8.6 Монтаж дымохода (продолжение)
ВАЖНО: Если эквивалентная длина дымохода превышает 1,5 м, ограничитель НЕОБХОДИМО снять с адаптера (рис. 22).
8. Возьмите одно из резиновых уплотнений и установите его на котел. адаптер дымохода. Зацепите колено дымохода на адаптере и потяните рукав вверх так, чтобы он в равной степени закрывал сустав (рис. 22).
9. Выверните винты из одного из прилагаемых зажимов. Приз отсоедините и наденьте его на уплотнение (рис. 23). Установите локоть на требуемый угол.
10. Вставьте винты обратно в зажим и затяните их, чтобы зафиксировать локоть. Возьмите второй резиновый уплотнитель и поместите его на дымоход. локоть.
11. Найдите хомут дымохода на колене дымохода. Нарисуйте дымоход из воздуховода, зафиксируйте его в хомуте и затяните винты (рис. 24).
12. Вытяните воздуховод из стены и выровняйте его по локоть. Расположите уплотнение так, чтобы оно в равной степени закрывало соединение (рис. 25).
13. Выверните винты из второго прилагаемого зажима. Приз разъедините и наденьте его на уплотнение. Установите винты на зажим и затяните их (рис. 25).
14. По возможности располагайте зажимы так, чтобы винты не видимый.
15. Проложить между стеной и воздуховодом снаружи строительство.
16. При необходимости установите наружную обшивку круглого дымохода. необходимо установить клеммную защиту (см. Раздел 7.10 и 7.11).
8.7 Удлинители и дополнительные колена
1. Способ подсоединения любых удлинителей дымохода или дополнительных колена такие же, как для присоединения стандартного дымохода и 90 локоть, как описано выше.
2. Если, например, удлинитель дымохода подсоединен к 90 локоть дымоход будет выступать из воздуховода в неподсоединенный конец на ту же величину, что и патрубок дымохода от локтя. После этого можно добавить дополнительные колена или удлинители. это.
3. Аналогичным образом к котлу можно подключить концентрический дымоход. адаптер таким же образом, как и к колену, чтобы обеспечить вертикальный дымоход.
4. Дополнительное колено 90 мм идентично колену поставляется со стандартным дымоходом. 45локти одинаковые принцип.
5. Удлинители можно обрезать в соответствии с требованиями монтаж.
Рис. 22
Рис. 23
РИС. Рис. 25
Ограничитель
Колено
8.0 Установка
24
8.8 Выполнение электрических соединений
Для подключения сетевого кабеля выполните следующие действия:-
1. Ослабьте винты крепления передней панели и поднимите внешний корпус. панели так, чтобы ее фиксаторы не касались лицевой панели. Удалить панель.
2. Выверните винты, крепящие лицевую панель, и откиньте ее вниз. (рис. 26).
3. Снимите крепежные винты крышки блока управления. Отключить зазубрины на блоке управления с крышки. Снимите крышку (рис. 27).
4. Ослабьте кабельный зажим на левой стороне корпуса котла. (рис. 28). Вставьте кабель через зажим и проложите его к клеммный блок.
5. Ослабьте винты в клеммной колодке, подключите вход кабеля и затяните винты.
6. Если необходимо подключить внешнее управление, это можно сделать в эта точка. Проложите входной кабель от внешнего управления через второй кабельный зажим на шасси котла. Ссылаться на инструкции, прилагаемые к блоку управления.
7. Для подключения внешнего управления удалите связь между клеммы 1 и 2. Питание 230 В на клемме 1 должно быть подключен к внешнему управлению. Коммутируемый выход из внешнее управление должно быть подключено к клемме 2. (Рис.29).
ПРИМЕЧАНИЕ. Если используемый комнатный термостат имеет Упреждающее устройство ДОЛЖНО быть подключено, как показано на рис. 29
ВАЖНО: Внешний блок управления ДОЛЖЕН подходить для 230 В переключение.
8. Убедитесь, что сетевой вход и, при наличии, внешний Кабели ввода управления имеют достаточную слабину, чтобы блок управления в раскрывающийся список. Затяните кабельный зажим(ы) на шасси котла.
9. Если необходимо использовать дополнительный встроенный таймер, его следует установлены в этот момент. См. инструкции, прилагаемые к таймер. ПРИМЕЧАНИЕ. Внешний термостат защиты от замерзания нельзя использовать с интегральный таймер.
8.9 Предварительные электрические проверки
1. Перед вводом котла в эксплуатацию предварительная электрическая проверка должны быть проведены системные проверки.
2. Они должны выполняться с использованием подходящего измерителя и включать проверяет непрерывность заземления, сопротивление заземлению, короткое замыкание и полярность.
Всегда используйте быстродействующий предохранитель 2A
Предохранитель питания 3A 230В ~ 50Гц
Фаза (коричневый)Нейтраль (синий)Земля (зеленый/желтый)
12
230В
brb0005
G/Y
BK
BK
BBR
BK
BK
G/Y
1
NL
Thermostat
2009 2005
.
NL
SL
L230 V
Селектор / Сброс Переключатель
ExternalControls NBR B
Насос
Гидравлический дифференциальный переключатель
R
DHW Приоритет.0005
G
Safety Overheat Thermostatbb
Центральный датчик отопления
R
R
Газовый клапан
Spark Electrod
brr
Реле давленияbbr
bk
Плата
b
bbr
r
bk
5
0004 DHWNTC Sensor
GG
Модулятор газового клапана
Рис. 28
Рис. 27
Рис. 29
Рис. 30
Рис. 26
Клемтный блок
FUSE
Calm. Крышка коробки
Лицевая панель
Функциональная блок-схема
Обозначение проводкиb – синийbr – коричневыйbk – черныйr – красный – зеленый
ВАЖНО: Если на котле установлен встроенный таймер, Внешний термостат защиты от замерзания, подключенный, как показано, не будет работать правильно. В таких установках можно использовать только внешние таймеры, как в диаграмма.
9.0 Ввод котла в эксплуатацию
25
9.1 Ввод котла в эксплуатацию
ввод котла в эксплуатацию.
2. Открыть подачу водопроводной воды к котлу.
3. Откройте все краны горячей воды для продувки системы ГВС.
4. Убедитесь, что контур заполнения подсоединен и открыт, затем откройте подающий и обратный клапаны на котле.
5. Отверните винт автоматического воздухоотводчика (рис. 31). 6. система должна быть промыта в соответствии с BS 7593 (см. раздел 6.2) и инструкции производителей промывочных средств.
7. Повысьте давление в системе до 1,0 бар, затем закройте и отсоедините заправочная петля.
8. Включите подачу газа и выполните продувку в соответствии с GB BS 6891. а в ИП И.С. 813 Бытовые газовые установки.
9. Испытание на герметичность газа.
10. Если в любой момент при вводе в эксплуатацию требуется завершить определенный цикл, например. период выбега насоса, включите селектор в положение OFF, а затем обратно в положение ( ) или ( ) (рис. 33).
Automaticair Вентиляционное отверстие
Дайг. . 32
30 40 50 60 60 70 802
1
0 4
3
Бар
OFF
на
Предварительный разог.0005
Power Onneon
9.0 В эксплуатацию котла
26
OUT
MIN
Тестовая точка давления горелки. электроснабжение котла и убедитесь, что все внешние элементы управления требуют тепла.
2. Установите регуляторы температуры горячей воды и центрального отопления в положение максимум и переключатель в положение OFF (Рис. 37).
3. Ослабьте уплотнительный винт точки измерения давления (рис. 34) на газовый клапан и подключите манометр.
4. Отсоедините сенсорную трубку от газового клапана (рис. 34).
5. Полностью поверните селекторный переключатель против часовой стрелки против давление пружины в положение R и удерживайте в течение 2 секунд, чтобы сбросить паровой котел.
6. Поверните селекторный переключатель в положение Центральное отопление и Домашнее хозяйство. Положение горячей воды ( ). Загорится неоновая лампа включения питания ( ) (рис. 37).
7. Откройте кран горячей воды, чтобы обеспечить расход не менее 10 л/мин.
8. Давление должно быть: – Мгновенное Мгновенное 80e 105e
NG 12,2 мбар 13,4 мбар Бутан 28,3 мбар н/д Пропан 36,2 мбар 35,8 мбар
Если нет, проверьте правильность давления подачи газа (природный Газ 20 мбар, бутан 30 мбар и пропан 37 мбар). Также убедитесь, что рабочее давление на газовом клапане не более чем на 1 бар ниже что на газовом счетчике.
9. При необходимости можно отрегулировать давление.
10. Для проверки и установки минимального давления сначала снимите один из провода модулятора.
Регулировка давления (рис. 35)
11. Снимите пластиковую защитную крышку с регулировочные гайки на клапане.
12. Меньшая гайка (5 мм) регулирует минимальное давление, а большая гайка (8мм) максимальное давление.
13. С помощью подходящего гаечного ключа отрегулируйте соответствующую гайку до упора. достигается правильное давление.
14. После установки давления выключите котел и отключите манометр.
15. Затяните винт проверки давления и установите модулятор на место. клапан. Соберите в обратном порядке.
Селекторный переключатель
Центральный контроль температуры нагрева
Управление температурой горячей воды
30 40 50 60 70 802
1
0 4
3
OFF
на
40005
9. Рис. 37
Power Onneon
DavedGauge
2
1
0 4
3
Бар
Рис. 36
Газовый клапан
Рис. 35
40005
Modulatorwire Максимальная скорость
Регулировка ореховой гайки ореховая ореха
Тестовая точка давления в нагрузке
10.0 Завершение
27
.11. Завершение
1. Highte ОБЪЕДИНЕННАЯ ПАНЕЧАЯ ПАНЕЧА ВАСА И ПЕРЕДИНАЯ ПЕРЕДНАЯ ПАНЕЧА. Закрепите их ранее снятыми винтами (рис. 38).
2. Проинструктировать пользователя по эксплуатации котловой установки, пояснение последовательности операций.
3. Внимательно прочитайте и заполните все разделы Эталонного теста. Журнал учета установки, ввода в эксплуатацию и обслуживания, который относящиеся к устройству и установке. Детали журнала Книга потребуется в случае любой гарантийной работы. Журнал Книга должна быть передана пользователю на хранение и каждый последующий зафиксировано регулярное посещение службы.
4. Для ИП необходимо заполнить Декларацию Соответствие указывает на соответствие I.S. 813. Пример этого дано в И. С. 813 Бытовые газовые установки. Кроме того, это необходимо для заполнения Журнала сравнительного анализа.
5. Передача пользователям эксплуатации, установки и обслуживания Инструкции и журнал учета, дающие рекомендации о необходимости регулярное обслуживание.
Рис. 38Лицевая панель
Передняя панель корпуса
11.0 Обслуживание котла
28
11 .1 Ежегодное обслуживание
1. Из соображений безопасности и экономии рекомендуется, чтобы котел обслуживается ежегодно. Техническое обслуживание должно выполняться компетентный человек.
2. После обслуживания заполните соответствующий раздел Контрольный журнал установки, ввода в эксплуатацию и обслуживания. Это должно быть во владении пользователя.
3. Убедитесь, что котел остыл.
4. Обеспечьте подачу газа и электроэнергии к котлу. изолированы.
5. Ослабьте винты крепления передней панели. Поднимите внешней панели корпуса так, чтобы ее фиксаторы не касались лицевой панели. Снимите панель (рис. 39).
6. Удалите винты (2 на Instant 80e, 4 на Instant 105e) крепление внутренней панели двери. Слегка приподнимите панель, чтобы отсоединить со шпилек на верхней части корпуса (рис. 40).
7. Отметьте положение двух сенсорных трубок на выпускном отверстии. колено и три провода на двигателе вентилятора и снимите их (рис. 41).
8. Ослабьте винты на выходном уплотнительном кольце. воротник вверх, насколько это возможно (рис. 41).
9. Снимите четыре винта, крепящие дверцу камеры сгорания и снимите дверцу (рис. 40).
Fan Wires
Fan
b
br
H+ve
L-ve
g/y
SensingTubes
Outlet SealingCollar
CombustionBox Door
Inner DoorPanel
Case Front Panel
Ease Outlet Герметизация Воротник вверх
Рис. 39
Лицевая панель Крепежные винты
Рис. 41
Дверь сжигания
Inner Dootrapanel
Рис. 40 -instant 80E
Модели
Мгновенный 105 -Эймодели
11. 0 Сервис боковая перегородка воздушной коробки тарелки. Высвободите выступы на перегородках из прорезей в вентиляторе. капот (рис. 42).
11. Отверните винты, которыми вентилятор и кожух крепятся к прибору. задняя панель. Потяните сборку вперед (рис. 42а).
12. Отверните винты крепления горелки к коллектору форсунки. (Только модель Instant 105e). Вытащите горелку из зоны сгорания коробку, вытянув втулки электродов из пазов в камере сгорания нижняя панель коробки (рис. 43).
13. Отсоедините провода электродов и втулки от электроды. Полностью снимите горелку (рис. 43).
14. Очистите форсунки от отложений. Не используйте булавку или проволока для их очистки.
15. Почистите лопасти горелки и трубку Вентури и очистите камеру сгорания. коробка.
16. Убедитесь, что на ребрах теплообменника нет препятствие.
Фильтры ГВС (Рис. 44)17. Если расход горячей воды для бытовых нужд уменьшается, может потребоваться очистка фильтров.
18. Сначала проверьте фильтр на входе холодной воды.
19. Закройте кран. Снимите заглушку и снимите резьбовая втулка (рис. 43а).
20. Извлеките фильтр и тщательно промойте его чистой водой. Соберите и проверьте поток. При необходимости очистите фильтр коллектора как описано ниже.
21. Снимите картридж фильтра с впускного/обратного коллектора.
22. Демонтируйте картридж и осторожно удалите поток регулятор и фильтровальная сетка. Тщательно промойте их чистой водой и собрать в обратном порядке.
23. Убедитесь, что давление в сосуде под давлением составляет 0,5 бар и собрать в порядке, обратном разборке.
24. Полностью поверните селекторный переключатель против часовой стрелки против давление пружины в положение R и удерживайте в течение 2 секунд, чтобы сбросить котел перед вводом в эксплуатацию.
25. Заполните соответствующий раздел Benchmark Installation, Журнал регистрации пуско-наладочных работ и сервисного обслуживания и передайте его Пользователь.
Spring Clip
Вентилятор и Hoodassembly
Baffleb
Burner
Electrodegrommets
Рис. 42
Рис. 43
Рис. 44
Cartridge Body.
Кран подачи холодной воды
Заглушка
Резьбовая втулка
Рис. 43a
Рис. 42a
12.0 Замена компонентов
30
ВАЖНО: электропитание котла отключается перед выполнением любых работ. начал. После установки нового компонента поверните селектор переключатель полностью против часовой стрелки против давления пружины в положение R и удерживайте в течение 2 секунд, чтобы перезагрузить бойлер перед ввод в эксплуатацию.
См. раздел 11.1 «Ежегодное обслуживание» для снятия панели корпуса, двери. и т. д.
12.1 Реле давления (рис. 45)1. Обратите внимание на положение двух сенсорные трубки и три провода и снимите их.
2. Удалите два винта, крепящих реле давления к верхняя панель камеры сгорания.
3. Установите новое реле давления и соберите все компоненты в обратный порядок разборки.
12.2 Вентилятор (рис. 46 и 47)1. Обратите внимание на положение двух сенсорные трубки на выходном колене и три провода на вентиляторе двигатель и снимите их.
2. Ослабьте винты на уплотнительной втулке выпускного отверстия. воротник вверх, насколько это возможно.
3. Снимите четыре винта, крепящие дверцу камеры сгорания и снять дверь.
4. Снимите пружинные зажимы, удерживающие боковую перегородку воздушной камеры. тарелки. Высвободите выступы на перегородках из прорезей в вентиляторе. капот.
5. Открутите винты, которыми кожух вентилятора крепится к задней части устройства. панели и потяните вентилятор и капот в сборе вперед.
6. Снимите винты и пружинные шайбы, крепящие вентилятор к капот.
7. Установите новый вентилятор на кожух с помощью винтов и пружины. ранее снятые шайбы.
8. Соберите в порядке, обратном разборке.
Spring Clip
Вентилятор
Hood
Springwasher
Защитный винт
Baffletab
Wirows
Selectres
9000 -wrire 9000 -Wers 9000 -Wrire 9000 -Wrire 9000 -Wrire 9000 -Weres 9000 -Weres 9000 -Wrire
9000 -WRIERS 9000 -WERSERSE 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERS 9000 -WRIERE
005
Рис. 45
Рис. 46
Рис. 47
B
BR
H+VE
L-VE
G/Y
BBR
BK
H+VE
L
BK
H+VE
L. -ve
12.0 Замена компонентов
31
12.3 Теплообменник (рис. 48)
1. Отметьте положение двух сенсорных трубок на выходе колено и три провода на двигателе вентилятора и снимите их.
2. Ослабьте винты на уплотнительной втулке выпускного отверстия. воротник вверх, насколько это возможно.
3. Снимите четыре винта, крепящие дверцу камеры сгорания и снять дверь.
4. Снимите пружинные зажимы, удерживающие боковую перегородку воздушной камеры. тарелки. Высвободите выступы на перегородках из прорезей в вентиляторе. капот.
5. Открутите винты, которыми кожух вентилятора крепится к задней части устройства. панели и потяните вентилятор и капот в сборе вперед.
6. Слейте первичный контур. Призовите два соединительных зажима для труб на стыках подающей и обратной труб.
7. Поднимите теплообменник, чтобы отсоединить подающую и обратную трубы. суставы. Извлеките его из прибора, стараясь не повредить кусок задней изоляции.
8. Установите новый теплообменник.
9. Соберите в порядке, обратном разборке, и снова подайте давление. система.
12.4 Горелка (рис. 49)
1. Отверните четыре винта, крепящие дверцу камеры сгорания и снять дверь.
2. Отверните винты, крепящие горелку к коллектору форсунки. (Только модель Instant 105e). Вытащите горелку из зоны сгорания коробку, вытянув втулки электродов из пазов в камере сгорания нижняя панель коробки.
3. Отсоедините провода электродов и втулки от электроды. Полностью снимите горелку.
4. Открутите винты, крепящие электроды к горелке. Исследовать состояние электродов, замена при необходимости. Установите электроды к новой горелке.
5. Зацепите кронштейны крепления горелки за шпильки на форсуночный коллектор и соберите в обратном порядке.
Горелка
Втулки электродов
Провода электродов
Электроды
Рис. 480005
Рис. 49
Теплообменник (модель мгновенного 80E)
Convicting Clipps
12.0 Изменение компонентов
32
12,5 Инжекторы (Рис. 50)
1. Удалите горел, как описано в разделе12.44 (Рис. 50) .
2. Отверните винты, крепящие инжекторный коллектор к впускному патрубку. колено и снимите коллектор.
3. При необходимости отвинтите и замените форсунки и осмотрите уплотнительная прокладка, при необходимости замена. Собрать в обратном порядке заказ.
12.6 Электроды (рис. 50)
1. Снимите четыре винта, крепящие дверцу камеры сгорания и снять дверь.
2. Отверните винты, крепящие горелку к коллектору форсунки. (только модель 105e). Вытащите горелку из камеры сгорания, вытягивание втулки электрода из пазов в камере сгорания нижняя панель.
3. Отсоедините провод и втулку от электрода, заменены. Открутите крепежный винт и вытащите электрод в горелка.
4. Соберите в обратном порядке.
12. 7 Изоляция (рис. 51)
1. Снимите четыре винта, крепящие дверцу камеры сгорания и снять дверь.
2. Осторожно выдвиньте боковые части изоляции из их перевозчики.
3. Для замены задней части изоляции необходимо снять теплообменник, как описано в разделе 12.3, и выдвиньте боковые части.
4. Изоляцию двери камеры сгорания можно заменить на аккуратно отогнув вверх два фиксатора.
5. Замените все детали изоляции и соберите в обратном порядке. заказ.
13.8
InjectorManifold Inlet Elbow
Gasket
Injector
Burner
ElectrodeGrommets
Electrode Leads
Side InsulationRear Insulation
Front Insulation
CombustionBox Door
Side Insulation
ElectrodesFig. 50
Рис. 51
12.0 Замена компонентов
33
12.8 Газовый клапан (рис. 52)1. Отверните гайку на трубке подачи газа. под котлом.
2. Удалите крепежные винты и поверните лицевую панель вниз.
3. Отсоедините провод заземления и трубку датчика давления от клапан. Открутите винт, которым электрическая вилка крепится к клапану, и отсоедините вилку. Отсоедините провода от клапанмодулятор.
4. Отверните винты крепления фланца подводящей трубы к котлу. нижняя панель и крепления выпускного коллектора к коллектор горелки.
5. Снимите вентиль с котла.
6. Обратите внимание на ориентацию впускной трубы и выпускного коллектора. Отверните крепежные винты и снимите трубу и коллектор.
7. Осмотрите уплотнительные кольца на наличие повреждений, замените необходимый.
8. Установите впускную трубу и выпускной коллектор на новый клапан, убедиться в том, что уплотнительные кольца находятся на месте.
9. Соберите в обратном порядке и проверьте давление в горелке. (раздел 9.2).
12.9 Датчик температуры центрального отопления (рис. 53)
1. Ослабьте фиксатор на датчике и отсоедините электрический штекер.
2. Вывинтите датчик из гнезда и соберите в обратном порядке. заказ. Электрическая вилка подойдет только в одном случае.
12.10 Предохранительный термостат (рис. 53)1. Потяните электрический соединения оттермостата.
2. Выверните винты, крепящие термостат к креплению. пластина на подающей трубе.
3. Соберите в обратном порядке. Термостат не поляризован- любой провод может подходить к любой клемме на термостате.
12.11 Датчик температуры ГВС (рис. 53а)1. Выключить питание подача воды и отвод остаточной горячей воды для бытовых нужд.
2. Ослабьте стопорный язычок на датчике и отсоедините электрический штекер.
3. Отвинтить датчик от коллектора пластинчатого теплообменника. Осмотрите уплотнительную шайбу, при необходимости замените ее.
4. Соберите в обратном порядке. Электрическая вилка подойдет только в одну сторону.
Газовый клапан
Входная труба
Газовая труба 9DH 53a
Пластинчатый теплообменник
Провода модулятора
12.0 Замена компонентов
34
закрепите головку насоса на корпусе и снимите головку.
2. Отверните винт на крышке проводки насоса и снимите крышку. Используя подходящую отвертку с плоским лезвием, нажмите на фиксатор кабеля. рычаги вниз, чтобы высвободить каждый провод, отметив их положение.
3. Стандартная сменная головка Grundfos не может быть установлена. А Головка Grundfos 15-50 подходит для Instant 80e. Мгновение 105е нужна головка 15-60. Подсоедините проводку к новой головке. скорость насоса должна быть установлена на 3 (рис. 55).
4. Соберите в обратном порядке.
12.13 Насос в сборе (рис. 56)
1. Слейте воду из первичного контура и отвинтите автоматический воздухоотводчик. от корпуса насоса. Открутите два винта, крепящие корпус к трубу и коллектор и потяните насос вперед.
2. Отверните винт на крышке проводки насоса и снимите крышку. Используя подходящую отвертку с плоским лезвием, нажмите на фиксатор кабеля. рычаги вниз, чтобы высвободить каждый провод, отметив их положение.
3. Подсоедините проводку к новому насосу. Осмотрите уплотнительные кольца на обратном трубопроводе и коллекторе, заменив при необходимости.
4. Установите воздухоотводчик на корпус насоса и соберите в обратном порядке. заказ.
12.14 Автоматический воздухоотводчик (рис. 56)
1. Слить первичный контур и открутить автоматический воздухоотводчик. от корпуса насоса.
2. Осмотрите уплотнительное кольцо, при необходимости замените его и установите новый автоматический воздухоотводчик.
3. Соберите в обратном порядке.
Настройка насоса
Крышка электропроводки насоса
Винт с головкой под торцевой ключ
Головка насоса
Корпус насоса
Проводная проводная расстояние насоса
Automaticair Вентиляционное отверстие
Рис. 54
Рис. 56
Рис. 55
12.0 Изменение компонентов
35
12.15. первичного контура и отверните гайку на напорном мерный капилляр.
2. Снимите крышку таймера и отведите проводку таймера в сторону. Отменить винты, крепящие скобу крепления манометра.
3. Снимите кронштейн и датчик в сборе. сторону манометра и снимите удерживающую скобу.
4. Соберите в обратном порядке.
12.16 Расширительный бак и накопитель предварительного нагрева (рис. 59)
1. Для замены расширительного бака и накопителя предварительного нагрева необходимо необходимо снять котел со стены.
2. Слейте воду из системы и отсоедините все газовые и водяные соединения. Снимите колено дымохода.
3. Снимите котел с настенной панели и положите его на одну сторону на чистой ровной поверхности.
4. Отсоедините штуцеры на трубе A и снимите трубу (Рис. 59).
5. Отсоедините штуцер на трубе B, соединенной с сосудом (Рис. 59) и снимите контргайку, крепящую патрубок сосуда к котлу шасси.
6. Отверните винты и снимите верхнюю поперечину прибора. Выдвиньте расширительный бак и изоляцию из держателя. клипы.
7. Соберите в обратном порядке, используя новые уплотнительные шайбы. От корки до корки повторно ввести устройство и систему в эксплуатацию.
12.17 Искрогенератор (рис. 60)
1. Отсоедините провод электрода от искрогенератора. Удалить винты и пружинные шайбы, крепящие генератор к его монтажный кронштейн.
2. Снимите резиновый кожух с входного разъема генератора и отсоедините штекер.
3. Соберите в обратном порядке.
Pressure Gauge
Timer Cover
Pressure GaugeCapillary
Gauge RetainingBracket
Expansion Vessel
Retaining Clip
Appliance UpperCross Member
Vessel Spigots
BoilerChassis
Lock Nut
Electrode Lead
Spark Generator
Монтажный кронштейн
Рис. 57
Рис. 58
Рис. 59
Рис. 60
Труба B
61)
1. Слейте первичный контур.
2. Отсоедините выпускную трубу от клапана. С помощью подходящего шестигранным ключом отвинтите винт с резьбой настолько, чтобы высвободить клапан.
3. Обратите внимание на ориентацию клапана, поверните его и вытащите. из коллектора.
4. Установите новый клапан и уплотнительное кольцо и установите на отмеченная ориентация. Соберите в обратном порядке.
12.19 П.Б. (Рис. 63)
1. Обратите внимание на настройки регуляторов температуры. Поверните ручки до упора против часовой стрелки и осторожно снимите их с привода булавки.
2. Выверните винты, крепящие крышку блока управления, и снимите крышка, удерживающая зазубрины из пазов. Отсоедините заднюю часть крышку со штифта шарнира блока управления (рис. 62).
3. Отметьте положение всех разъемов и проводов на печатной плате. а также отключите их.
4. Отверните крепежные винты и снимите плату печатной платы. Передача приводные штифты ручки управления к новой печатной плате. и поверните их полностью против часовой стрелки.
5. Соберите в обратном порядке, убедившись, что температура контроллеры возвращаются в исходное положение.
12.20 Селекторный переключатель
1. Поверните ручку селекторного переключателя в положение «Выкл.» и осторожно снимите его с лицевой панели.
2. Отверните винты, крепящие крышку блока управления, и освободите крышка, удерживающая зазубрины из пазов. Отсоедините заднюю часть крышку шарнирного штифта блока управления.
3. Обратите внимание на расположение электрических соединений и ориентация переключателя. Снимите электрические соединения.
4. Выверните винты, которыми переключатель крепится к лицевой панели.
5. Установите новый переключатель и соберите его в обратном порядке. Повернуть ручку до нужной настройки.
Клапан сброса давления
Резьбовой штифт
Кольцевое уплотнение
Выпускная труба
Крышка блока управления
Печатная плата.
SelectorsWitch
FACIA
Селекторный переключатель Knobtemperature Control Roobs
Рис. 61
Рис. 62
Рис. 63
Приводные пины
12. 0. 64)
1. Слейте первичный контур.
2. Поддерживая теплообменник, отверните винты крепления к латунным коллекторам.
3. Вынуть теплообменник вверх и влево от газовой клапана, стараясь не повредить провода или органы управления.
Уплотнения4. Между коллекторами и теплообменник, который может потребовать замены.
5. Снимите уплотнения с коллекторов. Замените тщательно, убедиться, что уплотнение вставлено в коллектор параллельно и полностью вставлен.
6. При установке нового теплообменника обратите внимание, что левая сторона установочная шпилька смещена к центру больше, чем справа один.
7. Соберите в обратном порядке.
12.22 Узел отводного клапана (рис. 65 и 66)
Узел отводного клапана состоит из центрального отопления клапан перепада давления и давление горячей воды в домашних условиях дифференциальный клапан. Они подключены к коллектору, который соединен к пластинчатому теплообменнику.
Мембрана дифференциального клапана ГВС (рис. 65 и 66)
1. Перекройте кран подачи водопроводной воды и слейте горячую воду. водой, открыв горячий кран.
2. Отожмите пружинный зажим, удерживающий микропереключатель. Потяните переключиться.
3. Отверните гайку сенсорной трубки от клапана и ослабьте гайку. на впускном коллекторе. Отведите трубу от клапана.
4. Отверните винты, крепящие крышку дифференциального клапана.
5. Осторожно снимите крышку и снимите мембрану, отметив ориентация.
6. Установите новую диафрагму и соберите ее в обратном порядке.
Пластинчатый теплообменник
Резиновое уплотнение
Резиновое уплотнение
DHW. ДОПАСНОСТЬ КЛАНА ДЛЯ
Sensing Tipe
THRUST
Pushrod
Diaphragmspring
Диафрагма
. Рис. 64
9000 4000 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000.
. Клапан
Крышка
Смещенная шпилька
12.0 Замена компонентов
38
12. 22 Узел переключающего клапана (продолжение)
Диафрагма клапана перепада давления в контуре отопления (рис. 67)
1. Отключите котел от подачи и обратки центрального отопления. трубы и слив первого контура котла.
2. Отожмите пружинный зажим, удерживающий микропереключатель. Потяните переключиться.
3. Отверните винты, крепящие крышку дифференциального клапана.
4. Осторожно снимите крышку и снимите диафрагму.
5. Установите новую диафрагму и соберите ее в обратном порядке.
Рабочая головка переключающего клапана (рис. 67)
1. Отсоедините 3-контактный штекер от операционной головки и снимите пружинный зажим, удерживающий головку на корпусе клапана.
2. Поднимите рабочую головку с корпуса клапана.
3. Установите новую головку и соберите ее в обратном порядке.
12.23 Регулятор расхода (рис. 68 и 69)
1. Снимите патрон фильтра с впускного/обратного коллектора.
2. Отвинтите трубку Вентури и снимите регулятор расхода.
3. Проверьте чистоту фильтровальной сетки, тщательно промойте ее. в чистой воде по мере необходимости. Установите новый регулятор расхода и собрать в обратном порядке.
Рис. 67
Cartridgebody
Фильтр марли
Floughtulator
Venturiinlet/return Manifold
Рис. 68
Рис. 69
Вален
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000
000 9000.
Толкатель
Мембранная пружина
Мембрана
Пружинный зажим
Клапан перепада давления CH
Крышка
Пружинный зажим
13.0 Иллюстрированная схема подключения
39
– коричневый- черный- синий красный
Brbkbr
– зеленый зеленый / желтый-белый
Gg / YW
. Дополнительные таймеры
. Домашний датчик с горячей водой
40004
. Сброс селекторного переключателя
Управление PCB
1
BKBK
RR
WBK
GR
GR
2
2
3
3
2
3
0004 4 1 2 3 4 5 6
10987654321
4
5
5
6 7 8 9
Central Heating Temperature SensorFan
Gas Valve
Overheat Stat
Microswitch
Air Pressure Switch
Flame
Spark Generator
ВЫКЛЮЧЕНИЯ
Предохранитель
LINKG/Y
B BR
BR
B
G/Y
SensingElectrect
BB
G/Y
SensingElectretectert
BB
0004 bbbr b
bkbrbrb
br
Microswitch
Pump
Diverter ValveOperating Head
bk bk
w
bk
r
b br
br
bk
br
b
BRBBK
B
BK
BR
BK
B BR
BKW
R
BR
B
BKBR
BBK BR
R
BBK BR
R
BBK BR
R
0004 bkbk
br
b
w
A5
A4
A8A3
A2A1
1 23 4 r r
gg
bkw
r
r
14. 0 Fault Finding
40
Провести первичную диагностику неисправности1. Проверьте, что газ, вода и электрические поставки доступны в котле. Электрический питание = 230 В ~ 50 Гц.
Водяная система ЦО находится под давлением 0,5 бар при холодном котле. Предпочтительное минимальное давление газа 190,5 мбар (природный газ), 27 мбар (бутан) или 36 мбар (пропан).
2. Провести проверку электрической системы, т.е. целостность заземления, Сопротивление заземлению, короткому замыканию и полярности с помощью подходящего метр. ПРИМЕЧАНИЕ. Эти проверки необходимо повторять после любого обслуживания или ремонта. поиск ошибок.
3. Убедитесь, что все внешние элементы управления запрашивают нагрев, и проверьте все внешние и внутренние предохранители. Перед любым обслуживанием или замена деталей обеспечивает подачу газа и электричества изолированные.
См. раздел 13.0 «Иллюстрированная электрическая схема» для определения положения пронумерованные клеммыГорячая вода для бытового потребления – Функция предварительного нагрева – Следуйте последовательность действий
Переключатель Вкл/Выкл/Сброс в положение.
неоновая подсветка.
Включите управление предварительным нагревом. Функция предварительного нагрева запускается через 25 секунды.
неоновые вспышки.
Первичная вода, отведенная в контур предварительного нагрева ГВС.
Насос работает.
Сработал переключатель первичного потока.
Вентилятор работает на максимальной скорости.
Реле давления воздуха проверено.
Искра на запальном электроде до 10 секунд.
Горелки.
Мощность горелки регулирует минимальную подачу тепла до достижения температуры 75C определяется датчиком NTC центрального отопления.
Горелка гаснет.
Перейдите к разделу A.
Внешние органы управления и встроенный таймер, если он установлен.
вызов тепла. Перейдите к разделу L. закрыто.
Перейдите к разделу M.
Неоновый свет. Перейдите к разделу B.
Неоновый свет. Перейдите к разделу C.
Неоновый свет. Поверните переключатель для сброса.
неоновые огни.Перейдите к разделу D.
Перейдите к разделу J.
неоновая вспышка. Перейдите к разделу E.
неоновая вспышка.
Поверните селектор в положение сброса. Если неон
не гаснет, перейдите к разделам H и K.
Замените главную плату.
Горелка гаснет через 10 секунд.
Перейти к разделу F.
Неоновые огни. Перейти к разделу I.
Перейти к разделу G.
Вентилятор останавливается. Насос продолжает работать в течение 30 секунд.
Последовательность операций правильная
ДА
НЕТ
YES
YES
YES
YES
YES
YES
YES
YES
YES
NO
NO
NO
NO
NO
NO
NO
№
NO
NO
NO
NO
Да Да да
Нет
Да
Нет
Да
Примечание: поверните переключатель селектора против часовой стрелки против давление пружины в положение R и удерживайте в течение 2 секунд, чтобы сбросить паровой котел.
41
14.0 ДиагностикаГорячая вода для бытового потребления – Следите за работой последовательность
Сработал переключатель первичного потока
Вентилятор работает на максимальной скорости.
Насос работает
Включите управление предварительным нагревом. Функция предварительного нагрева запускается
через 25 секунд. Мигает неоновая лампа.
Первичная вода отведена от контура предварительного нагрева на
Теплообменник ГВС. Неоновая подсветка
Реле давления воздуха подтверждено.
неон мигающий Искра на запальном электроде до 10 секунды.
мигание неоновым светомПерейдите к разделу B
мигание неоновым светомПерейдите к разделу C
мигание неоновым светомПерейдите к разделу D
мигание неоновым светомПерейдите к разделу I
Поверните переключатель для сброса. расследование необходимо.
неоновая вспышкаПерейти к разделу E
ДА
ДА
ДА
НЕТ
Поверните переключатель Вкл/Выкл/Сброс в положение.
неоновая подсветка.
Первичная вода отведена в контур предварительного нагрева ГВС.
Полностью открыть кран ГВС. Переключатель потока ГВС сработал.
Горелки.
Мощность горелки регулируется для поддержания температуры, установленной в
контроль предварительного нагрева.
Горелка гаснет.
Горелка гаснет через 10 секунд.
НЕТ
Закрыть кран ГВС.
Клапан расхода ГВС обнаруживает отсутствие потока. Реле протока ГВС
выключено.
Функция предварительного нагрева перезапускается.
неоновая вспышка
Перейти к разделу A.
Перейти к разделу M.
Внешние органы управления и встроенный таймер
, если он установлен.
Перейдите к разделу L.
Убедитесь, что элементы управления настроены на запрос, и убедитесь, что контакты закрыто.
Расход ГВС более 2,5 л/мин.
Фильтр водопроводной воды и дифференциал в сборе
чистые?
Повреждена мембрана клапана подачи ГВС.
Заменить диафрагму.
Засорен шток клапана подачи ГВС.
Неразрывность между клеммами микропереключателя расхода ГВС и
PCB – клеммы разъема A5 5 и 6
Заменить микропереключатель расхода ГВС.
Заменить главную плату
Перейти к разделу J.
Повернуть переключатель в положение сброса. Если неон
не гаснет, перейдите к разделам H и K.
Замените главную плату. Перейдите к разделу F.
Уменьшите расход ГВС. Если горелка не модулирует
Очистите датчик температуры ГВС и нагрев ГВС
обменник. Если модуляция не происходит, перейдите к
раздел G.
Внешние органы управления и встроенный таймер, если он установлен, вызов
для нагрева.
Вентилятор останавливается. Насос продолжает работать в течение 30 секунд.
Правильная последовательность операций
Убедитесь, что элементы управления настроены на требование, и убедитесь, что элементы управления
закрыты.
Перейти к разделу L.
ДА
НЕТ
НЕТ
ДА
НЕТ
НЕТ
YES
YES YESYES
YES
NONO
YES
YESNO
NOYES
YES
NO
YES
NO
NO
YES
NONO
YESYES
NO
№
Да
Да
Да Noyes
Да, да, да,
Neon Flassingno
Да
Нет
42
14.0 Исключение
14.00005
Поверните селектор на неоновую подсветку.
Установите термостат центрального отопления на максимум.
неоновая подсветка.
Перейдите к разделу A.
Неоновая вспышкаПерейдите к разделу B.
Внешние органы управления, вызывающие подогрев, если установлены,
внутренние часы, вызывающие обогрев.
Убедитесь, что элементы управления настроены на запрос, и убедитесь, что контакты закрыто.
НЕТ
Центральное отопление – Соблюдайте последовательность операций
Первичная вода отводится от контура предварительного нагрева на
Система CH. неоновая подсветка.
Сработал переключатель первичного потока.
Насос работает.
Вентилятор работает на максимальной скорости.
Реле давления воздуха проверено.
Искра на электродах зажигания до 10 секунд.
неоновая подсветка
Горелка гаснет через 10 секунд.
Функция предварительного нагрева запускается через 25 секунд.
неоновое мигание (см. функцию предварительного нагрева ГВС
).
Первичная вода отведена от контура предварительного нагрева на
Система CH.неоновая подсветка
Перейти к разделу M.
Неоновый свет Перейти к разделу B.
Неоновый свет Перейти к разделу C.
Неоновый свет Перейти к разделу D.
Повернуть селектор для сброса.
требуется или прибор по-прежнему не работает
необходимо расследование.
Перейти к разделу J.
НЕТ
ДА
неоновая подсветкаПерейти к разделу E.
неоновая подсветка
Поверните селектор в положение сброса. Если неон
не гаснет, перейдите к разделам H и K. Замените главную плату.
Перейдите к разделу F.
Неоновая вспышкаПерейдите к разделу I
Регулятор предварительного нагрева не находится в минимальном положении. Внешний
Управление, призыв к тепло. Ко. В разделе L.
Перейдите в раздел M.
Да
Нет Да
Нет
Да
Нет
YESNO
YESNO
Да
Да
YESNO
Да0005
YES
NO
NO NO
YES
YESNO
YES
NO
NO
YES
NO
YES
neon flashingNO
Go to next page
14.0 Fault Поиск
43
Мощность горелки регулируется до тех пор, пока не будет достигнута заданная температура
.
Горелка гаснет. Вентилятор останавливается. Насос продолжает работать
в течение 3 минут. (комнатный термостат открыт)
Последовательность действий правильная
Перейти к разделу G.
ДА
НЕТ
ДА ДА ДА При снижении температуры CH
цикл продолжается.
Центральное отопление — следуйте последовательности операций (продолжение)
Вентилятор работает на максимальной скорости.
Реле давления воздуха проверено.
Искра на электродах зажигания до 10 секунд.
неоновая подсветка
Горелка гаснет через 10 секунд.
мигают неоновые лампыПерейдите к разделу D.
Поверните переключатель для сброса. Если требуется регулярный сброс
или прибор по-прежнему не работает
, необходимо провести расследование.
Перейдите к разделу J.
НЕТ
ДА
неоновый светПерейдите к разделу E.
неоновый свет
Поверните селектор в положение сброса. Если неон
не гаснет, перейдите к разделам H и K. Замените главную плату.
Перейдите в раздел F.
Neon Flashinggo в раздел I
Да
Да
NO
NO NO
Да
YESNO
Да,
NO
NEON FOLSHINGNO
DES
?
№
Продолжение с точки зрения Previous Page
44
14. 0 Обнаружение неисправностей. Решения нахождения
Есть 230 В при:
есть 230 В:
Основные терминалы L и N Check Electrick Supplet1. №
Предохранитель главного вывода Заменить предохранительЗаменить главный Печатная плата с неоновой подсветкой
2. ДА
Селекторные клеммы a & band a & 3. PCB – разъем A4 клеммы 4 и 5
Проверить проводкуЗаменить селектор
3. NONO
A
Насос Заменить насос1. ДА
PCB – Клеммы разъема A4 Заменить основную плату PCB2. НЕТ
Заменить кабель питания насоса ДА
B
Давление в системе отопления от 0,5 до 1,5 бар Поднять давление в системе1. №
Повреждена диафрагма клапана первичного потока Заменить диафрагму
Шток клапана потока засорен – очистить, восстановить
3. ДА
Проверить, открыт ли автоматический воздухоотводчик Открыть автоматический воздухоотводчик
2. НЕТ
НЕТ
C
9
Неразрывность цепи микропереключателя потока и печатной платы — разъем A5 клеммы 7 и 8
Замените микропереключатель2.
НЕТ
НЕТ
Неисправен датчик температуры. Холодостойкость ок. 11 k(сопротивление уменьшается с повышением температуры)
Замените датчик 2.
ДА Правильное подключение вентилятора к вентилятору. Печатная плата — разъем A2 230 В, перекрестный клеммы 5 и 7
Вентилятор заклинил или неисправна обмотка
Заменить главную плату
Заменить вентилятор ДА3.
D
При заклинивании насоса разблокировать NO
45
14.0 Диагностика
Проверить и при необходимости устранить1. Электрическая и напорная трубка соединения2. Закупорка напорных трубок3. Ограничение в дымоходе4. Вентури
NOE
Заменить переключатель воздушного напряжения
Газ на горелке Убедитесь, что газ включен и очищен
Заменить основной PCB
Заменить газовый клапан
Neon Mlassing
PCB – A1 Connector имеет 230Vacross терминал 2 и 4
Да
Обратный оборот. Обратный переключатель в исходное положение R
ДА
НЕТ
НЕТ
НЕТ
F
Замените главную плату
G
Проверьте и при необходимости исправьте1. Электрод зажигания и свинец2. Подключение электрода3. Искровой промежуток и положение
230 В на главной плате — разъем A1 между клеммами 3 и 5. Проверьте электропроводка
ДА НЕТ
Замените запальник ДА
H
ДА
Проверьте давление настройки горелки (см. Технические характеристики и Ввод в эксплуатацию)
1.
Напряжение на модулирующей катушке газового клапана: Макс. горелка давление прибл. 9 В пост. тока (13 В пост. тока, сжиженный газ) Мин. давление горелки, около 1 В пост. тока
Ток на модулирующей катушке газового клапана: с функцией усреднения для этого измерения)30 230 мА пост. тока (45 310 мА пост. тока – Сжиженный газ)
Заменить газовый клапан
НЕТЗаменить главную плату
2.
Поиск и устранение неисправностей
46
14.0 Диагностика
При необходимости проверить и устранить. Электрод датчика пламени и свинцовые соединения 2. Положение электрода датчика пламени
Ток пламени должен быть примерно 1 А. Заменить главную плату
Заменить главную плату
ДА
ДА
Заменить электрод датчика пламени НЕТ
ДА
Убедитесь, что входная клемма сети L находится под напряжением (230 В), а
N является нейтралью (0 В) I
Убедитесь, что клемма 1 переключателя ON/OFF/RESET не подключена к Плата — клемма 2 разъема A4
Проверьте целостность цепи между клеммами 1 и a при сбросе
Заменить селектор ВКЛ/ВЫКЛ/СБРОС НЕТ
Заменить основной блок питания BYES
K
Заменитьтермостат перегрева
ДАНОТермостат перегрева сработал или неисправен, т.е. через
клеммы термостата
Дать остыть. Непрерывность цепи на клеммах термостата
более 1,5 Ом
J
Проверить целостность цепи на разъеме A10L Заменить главную плату
Есть ли 230 В на:
Рабочая головка переключающего клапана Заменить работающий переключающий клапан глава1.
2. Печатная плата — клеммы разъема A8 1 и 5 центрального отопления функция 1 и 3 Функция ГВС
НЕТ
M
Замена главной платы
ДА
Замените кабель питания двигателя
ДА
Поиск и устранение неисправностей
15. 0 Краткий перечень деталей
47
Краткий перечень деталей
5 9 G.C. Описание Производитель№. № Деталь №
22 E66 527 Вентилятор 248002
23 393 974 Реле давления 247380
32 E66 393 Теплообменник (80e) 248016E66 535 Теплообменник (105e) 248017
41 E66 398 Горелка (80e) 248029E66 399 Горелка (105e) 248030
44 E66 402 Форсунка 248210
59 E66 408 Провод электрода 248037
63 E66 411 Искра или электрод датчика 247384
72 E66 8041 Насос в сборе2 (6 E66 8041) Насос в сборе2 (6 E66 8041) (105e) 248042
131 Temperature Sensor 5108265
135 E66 439 Safety Thermostat 248079
140 Gas Valve 5107339
141 Modulation Coil 5107340
154 E68 347 PCB 248731
169 E66 453 Pressure Gauge 248090
387 E68 349Motor-3way Valve 248733
390 E68 350 Differential Valve-DHW 248734
22 140
44
63
154
72
135
59
41
169
131
23
32
390
387 32
Мгновенные модели 80E Мгновенные модели 105E
Comp № 248741 – ISS 6 – 4/03
922. 555.2BAXI Pottertona Торговое подразделение Baxi Tearing UK UK LtdBrownedge Road Bamber Bridge Престон Ланкашир PR5 6SNПосле Служба продаж 08706 096 096 Технические запросы 08706 049 049Веб-сайт www.baxi.co.uk
компания

Сколько стоит замена бойлера?

Типичный диапазон:

3671 доллар США – 8 298 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2497 участников HomeAdvisor. Встроить эти данные

=””> Как мы получаем эти данные

=””> .

=””> Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
=””> Когда их проекты завершены, они заполняют краткий обзор стоимости.
=””> Мы собираем данные и сообщаем вам о затратах.

Обновлено 26 июля 2022 г.

Рассмотрено Роберт Чуди, Эксперт по строительству и ремонту домов.

Автор HomeAdvisor.

Установка нового котла стоит в среднем 5 786 долларов США , при типичном диапазоне от 3 671 до 8 298 долларов США . Модель со стандартной эффективностью (80%–89% AFUE) стоит в среднем от 3000 до 6000 долларов , тогда как модели с высокой эффективностью (90%+ AFUE) стоят от 6000 до 12000 долларов . Вам нужно будет учитывать основные факторы стоимости, включая бренд, потребности в БТЕ, тип котла и то, что вы можете повторно использовать из существующей системы отопления.

На этой странице:

Калькулятор стоимости котла

Стоимость замены котла
1. Удаление и утилизация
2. Изменение типов
3. Ремонт против замены
Затраты по типу топлива
1. масляные котлы
2. Пропановый котел
3. Газовый котел
4. Электрический котел
5. Наружная древесина
Цены по типу
1. Комбинированный котел
2. Системный котел
3. Стандартный котел
4. Высокоэффективный котел

Пар против горячей воды

Конденсационные и неконденсационные котлы

Стоимость котлов по брендам

Стоимость работ по установке котла

Сделай сам против профессионалов

Часто задаваемые вопросы

Калькулятор стоимости котла

Рассчитаем для вас данные о затратах. Где вы находитесь?

Где вы находитесь?

Почтовый индекс

Среднее по стране	5 786 долл. США
Типовой диапазон	3671 долл. США – 8 298 долл. США
Низкий уровень — высокий уровень	$580 – 12000 долларов

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 2497 участников HomeAdvisor.

Стоимость замены котла

Замена стандартного газового котла стоит около 4000 долларов , а высокоэффективная модель стоит около 7500 долларов . Эта смета расходов обычно включает демонтаж и утилизацию старого блока, а также всех необходимых линий и проводки, необходимых для правильной работы новой системы.

Удаление и утилизация

Вы можете рассчитывать на оплату от 200 до 500 долларов США за демонтаж и утилизацию старого котла. Стоимость зависит от доступности котла, вида топлива и размеров. Блоки весом более 200 фунтов или блоки в труднодоступных местах стоят дороже.

Изменение типа котла

Газовые котлы являются наиболее распространенными и эффективными на рынке. Если к вашему дому подведен газ, возможно, имеет смысл переключиться. Стоимость зависит от вашей текущей системы отопления, подключения и вентиляции и может включать:

Подключение газопровода: 500–2000 долларов США . Подрядчик должен будет подключить газовые линии между счетчиком и вашим домом.
Газовое оборудование: до 5 000 долларов США меньше, чем жидкотопливное оборудование
Для подачи газа требуется прокладка трубопровода прямо к вашему дому. Масло доставляется автотранспортом.
Стоимость установки газопровода В среднем 2500 долларов США . Если у вас еще нет подключения к газу, ваша местная коммунальная компания должна будет установить его. Они могут предложить скидку, чтобы завоевать вас как клиента.
Дымоход: 1500–4000 долларов США . Вашему дымоходу, скорее всего, потребуется новый вкладыш для размещения выхлопных газов газового котла.
Демонтаж старого бака: 500–3500 долл. США . Заглубленные резервуары требуют раскопок, и затраты на их удаление выше, чем на легкодоступные резервуары.
Установка нового масляного бака: 1600–6000 долларов США.
Новый комплект для переоборудования с природного газа на пропан: 150–500 долларов США.
Установка нового баллона с пропаном: 1700–4300 долларов США.

Ремонт или замена

Большинство проблем с котлами сводится к соотношению затрат и преимуществ ремонта и замены. Ремонт котла стоит от 200 до 600 долларов в среднем по сравнению с новой установкой, которая стоит в десять раз дороже.

Следуйте правилу $5000 , чтобы определить, следует ли его ремонтировать или заменять. Умножьте стоимость ремонта на количество лет владения котлом. Если она превышает цену новой установки или $5000 , замените его. Если меньше, то ремонт.

Есть несколько вещей, которые вы должны учитывать при принятии решения. Если это ваш первый ремонт, возможно, ваш котел не нуждается в замене. Если ваш котел обеспечивает комфорт на должном уровне, и вы поддерживаете изоляцию дома и уплотнители на дверях и окнах, то, вероятно, нет необходимости в его замене. Также специалисты рекомендуют проходить ежегодный осмотр; рассмотрите возможность замены вашей системы, если проверка обнаружит несколько проблем.

Сравните предложения по замене или установке вашего котла

Почтовый индекс

Получить котировки сейчас
Стоимость котлов в зависимости от типа топлива
Установка котлов стоит от 3000 до 16 000 долларов США , но цены варьируются в зависимости от типа.
Тип топлива Стоимость установки и установки
Масло 4800 – 9000 долларов
Пропан 2 800 – 7 500 долл. США
Газ 4 000 – 10 000 долл. США
Электрический 1800–8000 долларов
Дерево 7 000 – 16 000 долл. США
Котлы на жидком топливе
Котлы на жидком топливе стоят от 4800 до 6700 долларов США . Они работают немного выше, чем большинство газовых печей, потому что вам понадобится установленный резервуар для подачи масла. Нефть, которая когда-то была доступной, дорожает все больше. Время от времени требуется замена самого масляного бака, что увеличивает стоимость владения в течение всего срока службы. Вы можете сэкономить достаточно на более низких расходах на отопление, чтобы перейти на газовый или электрический котел.
Пропановый котел
Стоимость нового пропанового котла вместе с работой обычно составляет от 2800 до 7500 долларов . Пропан, хотя и стоит дороже природного газа, сгорает более эффективно. Если вы установите новый баллон с пропаном, вы можете рассчитывать на оплату от 1700 до 4300 долларов США , а аренда баллона стоит от 50 до 200 долларов США в год.
Газовый котел
Замена газового котла обычно стоит в среднем от 4000 до 9000 долларов . Газовому котлу требуется газовая линия для вашего дома, а также доступ к водопроводу и вентиляции. В высокоэффективных агрегатах вам также потребуется доступ к сливу конденсата.
Электрические котлы
Электрические котлы, как правило, немного дешевле других типов и стоят от 1800 до 8000 долларов США . Хотя они чрезвычайно энергоэффективны, преобразуя почти все электричество в тепло, они делают это медленно. Хотя они могут быть эффективными, компактными устройствами без дымохода, у них есть серьезные недостатки. Они ценны только для небольших домов или домов с более умеренным климатом, поскольку они не выделяют столько тепла, как газ или дрова.
Открытый дровяной котел
Наружные дровяные котлы стоимостью от 7000 до 16 000 долларов для бытовых потребителей. Удачно названные, они сжигают дрова вне дома, чтобы нагреть воду и обеспечить ее циркуляцию по всему дому. Это отличные автономные системы.
Цены на бойлеры по типу
Если у вас установлен или заменен бойлер, вы можете заплатить от от 3500 до 11000 долларов . В среднем домовладельцы, как правило, платят 5500 долларов , и эти цены сильно зависят от типа выбранного вами котла.
У вас есть три основных варианта, которые доступны как в стандартной, так и в высокоэффективной модели:
Стандартный котел , который только обогревает дом.
Котел двухконтурный , который нагревает дом и воду для кранов и душевых кабин.
Системный бойлер , который выполняет те же функции, что и комбинированный бойлер, но также использует бак для поддержания горячей воды в больших домах.
Комбинированный котел
Комбинированный котел стоит В среднем от 6000 до 10 000 долларов на покупку и установку. Этот небольшой настенный блок не имеет накопительного бака, что делает его отличным решением для небольших квартир и студий. Подумайте о безбаковом водонагревателе в сочетании с безбаковым бойлером. Он нагревает как дом, так и воду для кранов и душевых кабин. Но экономия места без резервуара также означает, что он лучше работает в умеренном климате с низким потреблением воды. Для больших домов это не лучший вариант.
Системный бойлер
Системный бойлер стоимостью В среднем от 3000 до 5500 долларов за установку. Также называемые котлами с закрытой системой, горячая вода хранится в накопительном баке, чтобы обеспечить быструю подачу к нескольким кранам и обогреть дом. Они хорошо работают в большинстве домов среднего и большого размера.
Стандартный бойлер
Стандартный бойлер стоит в среднем от 2200 до 7000 долларов . Стандартные котлы также известны как обычные котлы, они быстро нагревают воду в трубах, проходящих через бак, и при необходимости направляют горячую воду в краны. В больших домах и зданиях чаще всего используются стандартные модели, и эти устройства также популярны для систем подогрева пола и других более масштабных задач.
Высокоэффективный котел
Высокоэффективные котлы стоят от 4000 до 10 000 долларов США за установку. Эти устройства обычно экономят от 10% до 20% на счетах за электроэнергию. Высокоэффективные котлы имеют годовую эффективность использования топлива (AFUE) 90+, что означает, что котлы преобразуют более 90% топлива в отопление. Большинство высокоэффективных котлов не имеют бака, но некоторым требуется бак для хранения горячей воды.
Цены на паровые и водогрейные котлы
Стоимость паровых котлов от 3500 долларов США и 8000 долларов США , а водогрейный котел стоит от 1200 долларов США до 4000 долларов США . Пар лучше переносит и передает тепло, что делает его лучшим вариантом для более холодного климата и домов без особой изоляции. Паровые котлы производят больше тепла быстрее, чем почти любая другая система отопления.
Проконсультируйтесь с местным профессионалом при выборе котла для вашего дома
Почтовый индекс
Найдите плюсы прямо сейчас
Конденсационные и неконденсационные котлы
Стоимость нового конденсационного котла составляет В среднем от 1900 до 7000 долларов . Неконденсационные котлы более экономичны, от 1500 до 5000 долларов , но они менее энергоэффективны, поскольку не используют рекуперацию выхлопных газов для снижения внешних теплопотерь, как это делают конденсационные котлы.
Конденсационный котел Бойлер без конденсации
Работает с эффективностью от 90% до 99% Работает с эффективностью от 80% до 89%
Комбинированный блок Использует дымоход для вентиляции
Требуется насос для слива конденсата Подходит для стандартных и старых моделей котлов
Обычно требуется дополнительная вентиляция Детали служат дольше
Использует теплообменник из нержавеющей стали, срок службы которого меньше, чем у других материалов Используется один теплообменник
Имеет дополнительный вторичный теплообменник Легче ремонтировать
Более сложные в ремонте Возможность использования внутреннего воздуха для горения
Для горения требуется наружный воздух
Стоимость котлов по брендам
Марка Цена котла Стоимость установки
Бернем 1100–5300 долларов США 2 600 – 7 800 долл. США
Навьен 1700 – 4300 долларов 3 200 – 6 800 долл. США
Ютика 1 700–5 500 долл. США 3 200 – 8 000 долл. США
Бесподобный 1 600 – 4 800 долл. США 3 300 – 7 300 долл. США
Корона 1 500 – 4 200 долл. США 3000 – 6700 долларов
Стоимость работ по установке котла
Вам потребуется выделить значительную часть вашего бюджета на оплату труда, около от 1500 до 2500 долларов США . Обычно для этой работы вы нанимаете специалиста по HVAC , хотя это может варьироваться в зависимости от местоположения. Специалисты по HVAC берут от 75 до 125 долларов в час , а некоторые компании взимают до 200 долларов в час . Ожидайте, что рабочая сила придет по фиксированной ставке, и два техника выполнят работу за несколько часов.
Сделай сам вместо того, чтобы нанять профессионала
Не устанавливайте котел самостоятельно, так как вы можете повредить котел или вызвать затопление пола и подвала из-за неправильного подключения. Лицензированный специалист по HVAC может установить его быстро и правильно. У них также есть страховка, так что вы застрахованы на тот редкий случай, если что-то пойдет не так. Если вам нужен котел, найдите установщик котлов рядом с вами для бесплатных котировок.
Кроме того, вы, как правило, получаете более выгодное предложение при покупке у установщика. Некоторые установщики не будут устанавливать устройство, которое они не поставляют, а другие берут дополнительную плату. Они наценивают их на оптовую продажу примерно на 30%, чтобы покрыть некоторые накладные расходы, такие как страхование, транспортные средства и дорожные расходы.
Часто задаваемые вопросы
В чем разница между котлом и печью?
Разница между котлом и печью заключается в том, как он нагревает воздух.
В чем разница между водонагревателями и бойлерами?
Хотя и водонагреватель, и бойлер нагревают воду, они делают это по-разному и для разных целей.
Котел обогревает ваш дом. Котел проталкивает воду или пар через замкнутую систему или трубы и радиаторы, которые выделяют тепло в вашем доме. Вы можете оснастить его косвенным водонагревателем или теплообменником, чтобы также нагревать воду для личного пользования и использования в бытовых приборах. Это делает его комбинированным котлом.
Водонагреватель нагревает только питьевую воду для использования в кранах, душевых и бытовых приборах. Он не обогревает ваш дом.
Комбинированный котел выполняет и то, и другое. Он обогревает ваш дом и нагревает воду для использования в ванных комнатах и кухнях.
Может ли сантехник установить бойлер?
Во многих местах сантехники могут устанавливать бойлеры. Обычно специалисты по HVAC устанавливают котлы.
Когда следует заменить бойлер?
Заменяйте котел каждые 15 лет. Кроме того, рассмотрите возможность замены старой малоэффективной модели на высокоэффективную, которая сократит как ваши счета за коммунальные услуги, так и выбросы углекислого газа.
Как работает котел?
Котел работает за счет нагрева воды, проходящей через ряд металлических труб. Затем он проталкивает воду по трубам в доме, либо к радиаторам, либо к трубам в полу, которые затем выделяют тепло.
Сколько служат бойлеры?
Котлы могут служить от 15 до 20 лет. Если вы постоянно ремонтируете его или замечаете, что он не обогревает дом, подумайте о его замене.
Насколько большой котел мне нужен?
Чтобы определить размер котла, который вам нужен, используйте простой или ручной J-методы расчета. Чтобы выполнить простой расчет, умножьте общую площадь вашего дома на:
Теплый климат: 30–40
Умеренный климат: 40–50
Горные штаты и более холодный климат: 50–60
Холодный северный климат: 60–70
Ручные расчеты J обычно требуют программного обеспечения для определения размера бойлера, необходимого для вашего дома. Этот тип расчета учитывает все детали вашего дома, включая тип фундамента, тип крыши, цвет крыши, значения изоляции, окна, наружные двери, местоположение дома и другие факторы. Подрядчик может включить это в свою смету, но вы также можете сделать это самостоятельно примерно за 9 часов.4106 100 долларов .
Сколько стоит добавить зону к котельной?
Добавление второй зоны к существующей котельной стоит от 1700 до 2800 долларов плюс от 350 до 500 долларов за каждую добавленную зону . Это включает в себя дополнительную проводку и подключение, а также разрезание стен, прокладку электропроводки и даже потение меди.
Наймите местного установщика котлов
Почтовый индекс
Найдите профессионалов сегодня
Затраты на сопутствующие проекты
Ремонт котла
Установка печи
Установка электрического плинтуса или настенного обогревателя
Установка геотермальной системы отопления или охлаждения
Установка теплового насоса
Установка газовой или газовой системы отопления 9004
Замена резервуара для хранения топлива или воды
Ремонт печи
Установка солнечных панелей
Фото: SkyLine / Adobe Stock
Связанные оценки затрат от HomeAdvisor
Установить электрический бойлер
Установите открытый дровяной котел
Популярные категории
Дополнения и переделки
Ванные комнаты
Отопление охлаждение
Кухни
Пейзаж
Все категории
Популярные проекты
Наймите разнорабочего
Нанять горничную
Установить Ландшафтный дизайн
Реконструировать ванную комнату
Реконструировать кухню
Избранные статьи
Сколько стоит установить или заменить кухонные шкафы?
Сколько стоит пристройка к дому?
Установить столешницы
Сколько стоит установить окно?
Сколько стоит чистка водостоков?
Найдите ближайших к вам установщиков радиаторов и бойлеров
Вустер, Массачусетс
Огаста, Мэн
Сильвер Спринг, Мэриленд
Сан-Франциско, Калифорния
Роанок, Вирджиния
Портленд, Орегон
Покателло, штат Айдахо
Норт-Литл-Рок, Арканзас
Майами, Флорида
Мэдисон, Висконсин
Ноксвилл, Теннесси
Джерси-Сити, Нью-Джерси
Хило, привет
Елена, МТ
Форт-Уэйн, Индиана
Флашинг, Нью-Йорк
Юджин, Орегон
Акрон, Огайо
Бостон, Массачусетс
Боулдер, Колорадо
Бозман, Монтана
Брэттлборо, Вирджиния
Бриджпорт, Коннектикут
Баффало, Нью-Йорк
Берлингтон, Вирджиния
Бьютт, Монтана
Кембридж, Массачусетс
Камден, Нью-Джерси
Карсон-Сити, Невада
Сидар-Рапидс, Айова
Чарльстон, Южная Каролина
Шарлотта, Северная Каролина
Чикаго, Иллинойс
Цинциннати, Огайо
Кливленд, Огайо
Колорадо-Спрингс, Колорадо
Колумбус, Огайо
Конкорд, Нью-Хэмпшир
Ковингтон, Кентукки
Крэнстон, Род-Айленд
Не видите свой город?
Запасные части системы отопления Baxi – Заказ запчастей для котлов Baxi онлайн
0 Манометр
gif”>
Teledyne Laars LM-5676610 Воспламенитель 120 В, Mascot
#525 HT Искровой воспламенитель Anstos Connector Zag 2x
LAARS LM8434840 Датчик NTC Teledyne Laars LM-5409120 Прокладка электрода зажигания
gif”>
Teledyne Laars LM-5410420 Прокладка Teledyne Laars LM-5663750 Реле давления Газовый клапан Teledyne Laars LM-5676560
Teledyne Laars LM-5676580 Воздуходувка Teledyne Laars LM-8422830 Электрод зажигания Датчик Холла Teledyne Laars LM-8435280
gif” colspan=”5″>
Teledyne Laars LM-8435330 Термостат безопасности Teledyne Laars LM-8511140 Свинец Teledyne Laars LM-8511650 Датчик Chk/Ntc вентилятора, проводка
gif”>
Теледайн Лаарс LM-9 Laars Mascot LM-5409290 Стеклянная прокладка, камера сгорания, верхняя крышка 1.330 Laars LM-5652190 Теплообменник, ГВС, 22 пластины (ALfa Laval)
gif”>
Лаарс LM-5663430 Горелка, 6E Laars LM-5404520 Прокладка пластинчатого теплообменника Клапан Laars LM-5671520, 3-ходовой в сборе
Laars LM-8434550 Селекторный переключатель, 4-позиционный (Gottak) Laars LM-5676540 Двигатель трехходового клапана Кабель электрода обнаружения пламени Laars LM-8419910
gif” colspan=”5″>
Laars LM-5409090 Прокладка соединения горелки Laars LM-5409110 Прокладка электрода обнаружения пламени Laars LM-5409130 Прокладка соединения вентилятора
gif”>
Laars LM-5409080 Прокладка камеры сгорания Лаарс LM-5410480 Прокладка Laars LM-5679720 Реле давления вентилятора
gif”>
Фиксирующий зажим первичного теплообменника Teledyne Laars LM-5113650 Laars Mascot LM-618620 ФИЛЬТР ВЕНТУРИ И ЛОПАСТНОЙ В СБОРЕ – 12 л, HT-330, HT330 LM-5207730 ПРОКЛАДКА 14,2X1 8X1,5 AL -18-
LM-5402830 ПРОКЛАДКА ДАТЧИКА NTC LM-5406360 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ – ВОЗДУХООТВОД LM-5410450 ЗАДНЯЯ ИЗОЛЯЦИЯ ТЕПЛООБМЕННИКА
gif” colspan=”5″>
LM-5652730 ВЕНТИЛЯЦИОННЫЙ КЛАПАН LM-5663020 НЕВОЗВРАТНЫЙ КЛАПАН Laars LM-5669850 ГИДРАВЛИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В СБОРЕ
gif”>
Laars LM-5677900 ГИДРАВЛИЧЕСКИЙ ВХОД В СБОРЕ С ДАТЧИКОМ ЭФФЕКТА ХОЛЛА – 12 Л
Baxi 9
0 Реле давления
Teledyne Laars LM-8511640 Газовый клапан/проводка насоса
gif”>
LM-5663350 ТРУБКА В СБОРЕ – ВОЗВРАТ/НАСОС Baxi Niagara 5673470 Предохранительный клапан сброса давления 125 PSI LM-5107180 ШТЫРЬ ПАНЕЛИ УПРАВЛЕНИЯ
LM-5114730 ЗАЖИМЫ КРЕПЛЕНИЯ ПЕРВИЧНОГО ТЕПЛООБМЕННИКА LM-5206620 СОЕДИНИТЕЛЬ – ВПУСК ГАЗОВОГО КЛАПАНА LM-5209830 ШТЫРЬ D. 8 БЛОКА УПРАВЛЕНИЯ
Baxi 630 LPG Combi Высокоэффективный настенный конденсационный газовый комбинированный котел | Котлы
Отзывы
вопросы и ответы
Характеристики
Доставка / Возвращает
Спецификация
Глубина котла 285 мм
Высота котла 700 мм
Тип котла Комбинированный
Ширина котла 390 мм
Торговая марка Бакси
БТЕ 102 364 БТЕ
CALC – Тип топлива СНГ
Цвет белый
Совместимость с солнечными панелями Не совместим с солнечными панелями
Тип дисплея Цифровой дисплей
Класс энергопотребления (обогрев) А
Класс энергоэффективности (вода) А
Заправочная петля входит в комплект поставки Заправочная петля входит в комплект поставки
Требования к установке Должен устанавливаться квалифицированным установщиком
Фиксирующее приспособление входит в комплект поставки Фиксирующее приспособление входит в комплект поставки
Расход (л/мин) 12,2 л/мин
Диаметр патрубка дымохода 60/100 мм
Положение выхода дымохода Верхний выход дымохода
Дымоход входит в комплект поставки Дымоход не входит в комплект поставки
Защита от замерзания Защита от замерзания
Тип топлива СНГ
Использование внутри/вне помещений Внутренний
Гарантия производителя 7-летняя гарантия производителя (требуется регистрация, применяются положения и условия)
Макс. Тепловая мощность CH (Pn) 20 кВт
Макс. Тепловая мощность ГВС (Pn) 30 кВт
Название модели/№ 630
Размер упаковки 1
Родительский цвет Белый
Шт. в упаковке/коробке 1
Примечание о возврате продукта Мы не можем принять возврат ненужных котлов, если коробка/упаковка были вскрыты (ваши законные права не затрагиваются).
Тип продукта Высокоэффективный настенный конденсационный газовый комбинированный котел
Название серии 600
Сезонная эффективность SAP 93 %
Уровень звукового давления 48 дБА
Подходит для полов с подогревом Подходит для полов с подогревом
Телефон доверия производителя 0345 3358428
Диапазон температур (обогрев) 25-80 °С
Диапазон температур (вода) 35-60 °С
Общий вес изделия 29,2 кг
Состав продукта
Комбинированный котел, настенный кронштейн, постоянная заправочная трубка easy-fill, медные патрубки, комплект фитингов и руководство по установке.
Доставка напрямую от наших поставщиков в течение количества рабочих дней, указанного на кнопке доставки.
Напрямую от нашего поставщика. Для некоторых мест доставка может занять больше времени, чем указанное время доставки, и
в настоящее время мы не можем предложить доставку на оффшорные адреса.
При заказе убедитесь, что у нас есть номер вашего мобильного телефона, чтобы мы могли держать вас в курсе поставок.
Возврат
Обратите внимание: если вы хотите вернуть этот товар, вам нужно позвонить нам по бесплатному номеру телефона 03330 112 112, чтобы договориться о бесплатной передаче.
ПОСТАВЛЯЕТСЯ ОТ НАШИХ УТВЕРЖДЕННЫХ ПОСТАВЩИКОВ – Часто задаваемые вопросы
Что делать, если в элементе возникает ошибка после 30 дней?
Мой продукт неисправен, но на него все еще распространяется гарантия производитель, что делать?
Что делать, если я уже что-то установил который развил ошибку?
Нужно ли мне предоставлять форму отмены?
По закону мы должны предоставить вам эту форму отмены. Однако вы не обязательно использовать его, и вы можете найти один из других способов отмены/возврата подробнее удобный.
Какие элементы исключаются из 30-дневного «нежелательного» Политика возврата?
Что произойдет, если мои товары будут доставлены или получены из магазин поврежден или неправильный?
Я еще не получил возмещение, как долго это брать?
Возврат на карту может занять 3-5 рабочих дней, возврат на PayPal может занять 5-10 рабочих дней. Если вы не получили возмещение в течение указанного периода времени, пожалуйста, свяжитесь с нами с вашим детали заказа и возврата.
Я оплатил PayPal на сайте, как мне получить возврат?
Самый быстрый и простой способ — отнести изделие в ближайший магазин Screwfix Store, где команда запросит возмещение, которое будет обработано централизованно. Кроме того, в магазине мы также можем организовать обмен, замена продукта или системный кредит вместо этого.
Мне нужна запчасть для моего предмета, сможет ли Screwfix поставлять это?
В настоящее время мы не поставляем запасные части для всех товаров, которые мы продаем. Прежде всего, пожалуйста проверьте описание товара и любые сопутствующие товары на нашем веб-сайте, дополнительная информация также может быть предоставляется в разделе «Вопросы и ответы» для конкретного элемента.
Запасные части также можно приобрести непосредственно у производителя, если ваш товар был поставляется с инструкцией по эксплуатации, пожалуйста, проверьте это или, в качестве альтернативы, свяжитесь с нами для дальнейшая помощь.
Запасные части Erbauer теперь можно приобрести в компании Sertronics, одобренной компанией Screwfix. агент по ремонту. Свяжитесь с Sertronics по телефону 0330 124 811 для получения поддержки.
Могу ли я вернуть что-то в магазин, даже если я этого не покупал именно в этом магазине?
Да, если товар не был доставлен одним из наших утвержденных поставщиков.

Настенный газовый котел бакси инструкция ремонт: Ремонт котлов Baxi — основные неисправности и способы устранения

Ремонт котлов Baxi — основные неисправности и способы устранения

Как правильно решать проблемы, возникающие в процессе эксплуатации котлов Baxi?

Ниже мы приведем типичные неисправности, возникающие при эксплуатации техники Бакси, и методы их оперативного устранения

Котел не запускается

Недостаточно мощное пламя горелки

Запуск котла происходит, но он практически сразу перестает работать

Температура теплоносителя в системе недостаточно высока

Режим модуляции не функционирует

Неточные показания датчиков температуры

Низкая температура теплоносителя в контуре ГВС

Возникновение характерных «хлопков» при запуске газового котла

Резкое падение температуры воды в контуре

Неисправности и ремонт котлов Бакси

Неисправности котла Бакси. Ремонт газовых котлов Бакси сделать самому своими руками

Некоторые особенности котлов марки Baxi

Положительные особенности

Часто встречающиеся неполадки котла

Устранение проблем в функционировании оборудования

Ошибка 01

Ошибка 02

Причина ошибки

Устранение неисправности

Ошибка 10

Ошибка без кода

Ошибка 011

Заключение

Ремонт котла бакси | Ремонт газовых колонок и котлов

Как перезапустить котел Baxi? – О технике

Смотрите видео о том, как сделать чистку котла Baxi:

Общие рекомендации

Алгоритм работы

Ошибка не сбрасывается

Неисправности и причины их возникновения

Ошибки и их коды

Ошибка Е01

Ошибка Е10

Ошибки Е96, Е97, Е98

Рекомендации по устранению неполадок

Особенности монтажа

Прочистка первичного и вторичного теплообменников

Системные ошибки

Код Е01 — датчик горелки

Е10 — индикатор круговорота воды

Е96−98 — проблемы электронной платы

Понравилась статья? Репост будут лучшей благодарностью.

Как сбросить ошибку газового котла?

Расшифровка

Ремонт и обслуживание котлов BAXI

BAXI

ЗА 24 ЧАСА

Обращайтесь к профессионалам!

BAXI ECOGEN PRODUCT MANUAL Скачать Pdf

Дополнительные руководства для Baxi ECOGEN

Краткое содержание Baxi ECOGEN

Топ 10+ руководство по обслуживанию котла baxi – Best Service UK

1 Литература по продуктам – Baxi

2 Инструкции по эксплуатации котлов Baxi

3 Документы | Котлы Baxi

4 Инструкции по эксплуатации газовых котлов Baxi 101

5 Baxi Boiler Manual – Запасные части прямого нагрева

6 Руководств по эксплуатации котлов – выберите необходимое руководство с помощью Plumbase

7 Baxi MainEco Combi 28 Инструкции – ManualsLib

8 Инструкции по эксплуатации котлов BAXI

9 Baxi 128 Combi (Руководство по эксплуатации и инструкции)Схема

10 Baxi Combi 80e 105e Руководство по установке и обслуживанию

11 [PDF] Руководство по установке и обслуживанию Duo-tec Combi 24 – 33 – 40 28 LPG

(PDF) Руководство по обслуживанию Baxi – ДОКУМЕНТЫ.СОВЕТЫ

0004 DHWNTC Sensor

005

Сколько стоит замена бойлера?

На этой странице:

Калькулятор стоимости котла

Стоимость замены котла

Удаление и утилизация

Изменение типа котла

Ремонт или замена

Сравните предложения по замене или установке вашего котла

Стоимость котлов в зависимости от типа топлива

Котлы на жидком топливе
