Проверка настройки газовой аппаратуры котла Vaillant atmotec pro VUW INT 240/3-3
Для проверки давления подключения соблюдайте следующий порядок действий:
– Снимите обшивку прибора.
– Откиньте распределительную коробку вперед.
– Закройте запорный газовый кран настенного котла Vaillant atmotec plus VUW INT 240.
– Ослабьте обозначенный надписью „in“ уплотнительный винт на газовой арматуре.
– Подключите цифровой или U-образный манометр.
– Откройте запорный газовый кран прибора.
– Введите прибор в эксплуатацию (режим полной нагрузки, P.
– Измерьте давление подключения.
Проверка максимальной тепловой нагрузки необходима при первом вводе в эксплуатацию и после замены газовой арматуры.
Чтобы проверить максимальную тепловую нагрузку, соблюдайте следующий порядок действий:
– Отключите котел Вайлант про 240.
– Ослабьте уплотнительный винт на газовой арматуре.
– Подключите цифровой или U-образный манометр.

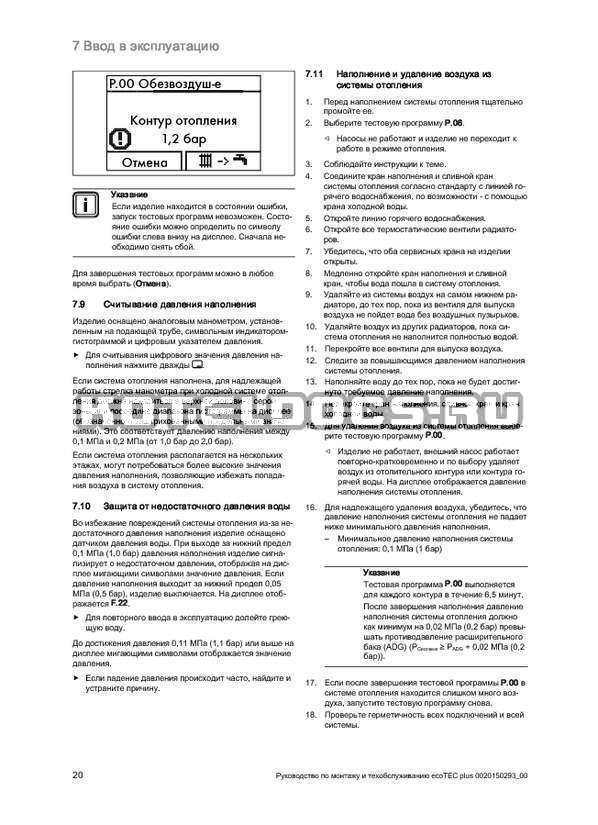

– Нажмите кнопку „+“ на дисплее и, удерживая нажатой кнопку „+“, установите главный выключатель на „I“.
– Удерживайте кнопку „+“ нажатой до тех пор, пока на дисплее не появится индикация „P.0“.
– Нажимайте кнопку „+“, пока не появится „P.1“.
– Нажмите кнопку „i“, чтобы запустить диагностическую программу.
– Теперь прибор работает с полной нагрузкой. Попеременно отображается то „P.1“, то текущее давление наполнения установки.
– Считайте показание значения на манометре.
– Отключите котел.
– Снимите манометр.
– Снова привинтите уплотнительный винт газовой арматуры.
Проверка и настройка минимального количества газа
Проверка минимального количества газа необходима при первом вводе в эксплуатацию газового настенного котла Vaillant atmotec plus VU INT 240/3-3, а также после замены газовой арматуры.
Для проверки минимального количества газа соблюдайте следующий порядок действий:
– Отключите котел.
– Ослабьте уплотнительный винт на газовой арматуре.
– Подключите цифровой или U-образный манометр.
– Нажмите кнопку „+“ на дисплее и, удерживая нажатой кнопку „+“, установите главный выключатель на „I“.
– Удерживайте кнопку „+“ нажатой до тех пор, пока на дисплее не появится индикация „P.0“.
– Нажимайте кнопку „+“, пока не появится „P.2“.
– Нажмите кнопку „i“, чтобы запустить диагностическую программу.
– Теперь котел Вайлант про 240 работает при минимальном количестве газа.
Попеременно отображается то „P.2“, то текущее давление наполнения
установки.
При отклонении измеренных величин Вы можете установить минимальное количество газа следующим образом:
– Повторно нажмите кнопку „i“, после чего появится значение в диапазоне от 0 до 99.
– Нажатием кнопок „+“- или „-“ установите правильное давление.
– Сохраните установленное значение, удерживая нажатой кнопку „i“ прибл. 5 сек. При этом прибор автоматически покидает диагностическую программу.
– Отключите прибор.
– Снимите манометр.
– Снова привинтите уплотнительный винт газовой арматуры.
Проверка функционирования газового настенного котла Vaillant atmotec plus VU INT 240
После окончания монтажа и проверки давления газа, перед вводом в эксплуатацию и передачей эксплуатирующей стороне произведите эксплуатационную проверку котла Вайлант про 240.– Введите прибор в эксплуатацию.
– Проверьте подводящую линию газа, отопительную установку и трубопроводы горячей воды на герметичность.
– Проверьте, безупречно ли произведен монтаж газоотвода.
– Проверьте перерозжиг и правильность картины пламени горелки.
– Проверьте функционирование отопления и подогрева горячей воды
– Установите обшивку прибора.
– Передайте прибор эксплуатирующей стороне.
Котел Vaillant atmotec pro/plus VUW INT 240/3-3 имеет коды состояния, которые отображают на дисплее его эксплуатационное состояние.
Эксплуатационная проверка режима подогрева горячей воды и режима отопления можно выполнить посредством этих кодов, нажимая кнопку „i“.
Отопление
– Включите прибор.
– Убедитесь в том, что есть запрос на подачу тепла.
– Нажмите кнопку „i”, чтобы активировать индикацию состояния.
Как только появляется запрос на подачу тепла, прибор проходит индикации состояния „S. 1” и „S. 3” до тех пор, пока прибор не будет правильно работать в нормальном режиме, а на дисплее не появится индикация „S. 4”.
Подогрев воды (только Vaillant atmotec VUW)
– Включите котел.
– Полностью откройте точку разбора горячей воды.
– Нажмите кнопку „i”, чтобы активировать индикацию состояния.
Если подогрев воды работает правильно, на дисплее появляется следующая индикация: „S.14”.
Режим накопителя (только Vaillant atmotec VU)
– Включите прибор.
– Нажмите кнопку „i”, чтобы активировать индикацию состояния.
Заполнение накопителя при правильно подключенном накопителе и датчике накопителя должно автоматически начаться через небольшой промежуток времени. Если заполнение накопителя работает правильно, на дисплее отображается следующая индикация: „S.24“.
Проверка работоспособности сенсора отработанных газов
Газовый настенный котел Вайлант про 240 оснащен датчиком отработанных газов. Если система выпуска отработанных газов работает ненадлежащим образом, датчик отключается при утечке отработанных газов в помещение установки прибора.
Для учета и контроля температуры отработанных газов предохранитель
потока оснащен двумя температурными датчиками.
Один из температурных датчиков находится внутри предохранителя потока и регистрирует температуру отработанных газов.
Второй температурный датчик установлен на выходном отверстии с обратной стороны предохранителя потока в помещении установки.
При выходе горячие отработанные газы протекают мимо этого температурного датчика. Повышение температуры датчика регистрируется и ведет к автоматическому отключению горелки.
Повторное включение газового котла Vaillant atmotec pro/plus VUW INT 240 осуществляется автоматически прибл. через 15 – 20 минут после отключения.
Если отключение дважды повторяется в течение непрерывного запроса на подачу тепла, то прибор отключается, и происходит блокирование.
На дисплее появляется сообщение об ошибке „F.36“. Разблокирование и повторный ввод в эксплуатацию осуществляется нажатием кнопки Устранения сбоя.
Если прибор отключался 3 раза подряд, то его нельзя включать без
последующего контроля правильности функционирования.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
- Неисправности котла АОГВ-23 ЖМЗ
- Параметры и устройство газовых котлов АОГВ и АКГВ
- Автоматика котла Baxi Luna-3 Comfort
- Установка и монтаж котла Бакси Слим
- Регулировки и сервисное обслуживание котла Беретта Чао
- Определение кода ошибок и неисправностей котлов Rinnai
- Ошибки и неисправности газового котла Термет
- Значение кода ошибок и неисправностей котлов Вайлант
- Определение неисправностей и ошибок котлов Висман
- Вопросы по обслуживанию котлов Навьен
- Вопросы по неисправностям дизельных котлов Китурами
- Котлы Юнкерс – На вопросы пользователей отвечают мастера
- На вопросы по котлам Electrolux отвечают специалисты
___________________________________________________________________________
___________________________________________________________________________
- Ответы экспертов по ремонту котлов Нова
- Вопросы по сервису котлов Hermann
- Ответы мастеров по обслуживанию котлов Дэу
- Вопросы по обслуживанию котлов Ферроли
- Вопросы пользователей по ремонту электрокотлов Эван
- Из-за чего газовый котел АКГВ загорается и сразу же гаснет
- В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
- Из-за чего котел АОГВ зажигается и быстро гаснет
- Как следует устранять на котле Балтгаз ошибку Е01
- В чем поломка, если котел Дани зажигается, но сразу же гаснет
- Почему котел Данко загорается, но быстро тухнет
- Котел Демрад перестал держать давление, в чем неполадка
- Из-за чего котел Газлюкс начал греться и шуметь
- В чем причина, если газовый котел Кебер загорается, но быстро тухнет
- Как следует устранять на котле Китурами ошибку с кодом 01
- Из-за чего котел Конорд загорается, но сразу же тухнет
- В чем причина, если котел Лемакс зажигается и быстро тухнет
- Из-за чего котел Мимакс зажигается, но резко тухнет?
- Почему котел Очаг зажигается, но сразу же тухнет
- Почему газовый котел Росс загорается, но быстро гаснет
- В чем неисправность, если котел Сиберия загорается и резко гаснет
- Почему котел Сигнал загорается и резко тухнет
- Из-за чего может шуметь и греться котел Термет
- Почему газовый котел Термотехник зажигается, но внезапно гаснет
- Как можно устранить на котле Термона ошибку Е01
- По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
- По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
- По какой причине котел Иммергаз не функционирует на ГВС
- Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается
___________________________________________________________________________
___________________________________________________________________________
- Обвязка котлов отопления
- Котлы СТС
- Котлы КВТ на твердом топливе
- Пеллетный котел Пересвет
- Стальной напольный котел Ратон
- Твердотопливный котел Термология
- Ошибки и неисправности газового котла Термет
- Ремонт котлов Термона
- Ремонт котлов Нова
- Сервис котлов Hermann
- Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с
___________________________________________________________________________
___________________________________________________________________________
- Обслуживание котлов Дэу
- Неисправности котлов Демрад
- Неисправности котлов Мора
- Ремонт котлов Westen
- Неисправности котлов Иммергаз
- Виды котлов на твердом топливе
- Модели и конструкция комбинированных котлов
- Жидкотопливные и двухконтурные котлы
- Чугунные котлы на каменном угле
- Котлы с моделирующими горелками
- Импортные котлы для систем отопления
Меню диагностики Vaillant
Vaillantоглавление
- сервисные коды котлов Vaillant
- Коды диагностики 1-ого уровня диагностики
- Vaillant сервисные коды 1 уровня
- Коды диагностики 2-ого уровня диагностики
- Внимание!
Возможна работа со сбоями из-за неправильных
настроек параметров!
Доступ ко 2-ому уровню диагностики может
использоваться исключительно квалифицированным
специалистом.
- Vaillant сервисные коды 2 уровня
Коды диагностики 1-ого уровня диагностики
1-ый уровень диагностики
• Одновременно нажмите кнопки „i“ и „+“.
На дисплее появляется „d. 0“.
• Кнопками „+“ или „–“ пролистайте до требуемого номера
диагностики 1-ого уровня диагностики
• Нажмите кнопку „i”.
На дисплее появляется соответствующая диагностическая
информация.
• При необходимости измените значение кнопками „+“ или „–“
(индикация мигает).
• Сохраните новое установленное значение, удерживая кнопку
„i“ нажатой прибл. 5 сек., пока индикация не перестанет
мигать.
Вы можете выйти из режима диагностики следующим образом:
• Одновременно нажмите кнопки „i“ и „+“
или
• В течение 4 минут не нажимайте ни одну из кнопок.
На дисплее снова появляется текущее давление наполнения
отопительной установки
Vaillant сервисные коды 1 уровня
| инд | значение | показания/ настраиваемые значения |
|---|---|---|
| d0 | Частичная нагрузка отопления | VU/VUW INT 200/3-5 Настраиваемая частичная нагрузка отопления 7 – 20 кВт VUW INT 240/3-3 VU/VUW INT 240/3-5 Настраиваемая частичная нагрузка отопления 9 – 24 кВт VUW INT 280/3-3 VU/VUW INT 280/3-5 Настраиваемая частичная нагрузка отопления 10 – 28 кВ |
| d1 | Время выбега водяного насоса в режиме отопления | 1 – 60 мин (заводская настройка: 5 мин |
| d2 | Макс. время блокировки отопления при температуре подающей линии 20 °C | 2 – 60 мин (заводская настройка: 20 мин) |
| d4 | Измеренное значение температуры в накопителе в °C | Если накопитель горячей воды подключен к датчику |
| d5 | Заданное значение температуры подающей линии | в °C, мин. 30 °C и макс. значение, установленное в d.71 |
| d6 | Заданное значение температуры горячей воды | в °C, от 35 до 65 °C |
| d7 | Заданная температура накопителя: не настраивается | (15 °C = защита от замерзания, 40 °C до d.20 (макс. 70 °C)) |
| d8 | Комнатный термостат к клемме 3 и 4 | 1 = замкнут (запрос на подачу тепла) 0 = разомкнут (нет запроса на подачу тепла) |
| d9 | Заданная температура подающей линии от внешнего аналогового регулятора к клемме 7-8-9/электронной шины | в °C, минимум от внешн. заданного значения электронной шины и заданного значения клеммы 7 |
| d10 | Состояние внутреннего отопительного насоса | 1, 2 = вкл, 0 = выкл |
| d11 | Состояние внешнего отопительного насоса | от 1 до 100 = вкл, 0 = выкл |
| d12 | Состояние насос загрузки водонагревателя | 0 = ВЫКЛ 1-100 = вкл.  /не настраивается |
| d13 | Состояние циркуляционного насоса | 0 = ВЫКЛ 1-100 = вкл. /не настраивается |
| d14 | Настройка для насоса системы отопления с регулируемым числом оборотов | 0 = авто 1 = 53 2 = 60 3 = 70 4 = 85 5 = 100 в %/ заводская установка =0 |
| d15 | Текущее число оборотов внутреннего насоса системы отопления в % | не настраивается |
| d20 | Макс. настраиваемое значение для расчетного значения накопителя | Диапазон регулировки: 40–70 °C/ заводская установка 65 °C |
| d22 | Запрос горячей воды | запрос горячей воды 1 = вкл, 0 = выкл |
| d23 | Летний режим (отопление вкл/выкл) | 1 = отопление вкл, 0 = отопление выкл (летний режим) |
| d24 | не применяется | не применяется |
| d25 | Заполнение накопителя / приготовление горячей воды/теплый пуск регулятором / разблокировка таймера | 1 = да, 0 = нет |
| d30 | Сигнал управления для обоих газовых клапанов | 1 = вкл, 0 = выкл |
| d36 | Расходомер горячей воды | Фактическое значение в л/мин |
| d40 | Температура подающей линии | Фактическое значение в °C |
| d41 | Температура отводящей линии | Фактическое значение в °C |
| d47 | Наружная температура (с погодозависимым регулятором Vaillant) | Фактическое значение в °C (не исправленное значение) |
| d48 | Температура отработанных газов (°C) | |
| d49 | Температура приточного воздуха (°C) | |
| d67 | Оставшееся время блокировки горелки | в минутах |
| d76 | Вариант прибора (особый номер прибора) | от 00 до 99 |
| d90 | Состояние цифрового регулятора | 1 = распознан, 0 = не распознан (адрес электронной шины |
| d91 | Состояние DCF при подключенном наружном датчике с приемником DCF77 | 0 = нет приема, 1 = прием, 2 = синхронизировано, 3 = действительно |
| d97 | Активация 2-ого уровня диагностики | Пароль: 17 |
Vaillant коды специалиста 1 уровня котлов, устранение сбоев
Коды диагностики 2-ого уровня диагностики
2-ой уровень диагностики
• Пролистайте, как описано выше, в 1-ом уровне диагностики
до номера диагностики „d.
97“.
• Измените отображенное значение на „17“ (пароль) и
сохраните его.
Теперь Вы на 2-ом уровне диагностики, отображается вся
информация 1-ого уровня диагностики (см. табл.вверху) и 2-ого
уровня диагностики
Пролистывание и изменение значения, а также завершение
режима диагностики осуществляется так же, как на 1-ом уровне
диагностики.
Возможна работа со сбоями из-за неправильных
настроек параметров!
Доступ ко 2-ому уровню диагностики может
использоваться исключительно квалифицированным
специалистом.
Vaillant сервисные коды 2 уровня
| инд | значение | показания/ настраиваемые значения |
|---|---|---|
| d17 | Переключение регулирования подающей / отводящей линий отопления | 0 = подача, 1 = отвод (заводская настройка: 0) |
| d18 | Режим работы насоса (выбег) | 0 = выбег, 1 = непрерывно, 2 = зима (заводская настройка: 0) |
| d26 | Управление дополнительным реле ecoTEC plus | 1 = циркуляционный насос 2 = внешн.  насос (заводская настройка)3 = насос для нагрева 4 = Вытяжной колпак 5 = внешн. магнитный клапан 6 = внешн. сообщение о сбое 7 = не активно 8 = дистанционное управление eBUS (еще не поддерживается) 9 = насос для термической дезинфекции (не активно |
| d27 | Переключение реле принадлежностей 1 | 1 = циркуляционный насос (по умолчанию) 2 = внешн. насос 3 = насос заполнения накопителя 4 = заслонка отработанных газов / вытяжной навес 5 = внешний газовый клапан 6 = внешнее сообщение о сбое |
| d28 | Переключение реле принадлежностей 2 | 1 = циркуляционный насос 2 = внешн. насос (по умолчанию) 3 = насос заполнения накопителя 4 = заслонка отработанных газов / вытяжной навес 5 = внешний газовый клапан 6 = внешнее сообщение о сбое |
| d44 | Оцифрованное напряжение ионизации/не настраивается | Диапазон индикации от 0 до 102 > 80 пламя отсутствует |
| d50 | Отклонение минимального числа оборотов | В об. /мин/10, диапазон настройки: 0 – 300 (заводская настройка 30) |
| d51 | Отклонение максимального числа оборотов | В об./мин/10, диапазон настройки: -99 – 0 (заводская настройка -45 |
| d60 | Число выключений ограничителем температуры | Количество |
| d61 | Число сбоев топочного автомата | Число безуспешных розжигов в последней попытке |
| d64 | Среднее время розжига | В секундах |
| d65 | Максимальное время розжига | В секундах |
| d68 | Число безуспешных розжигов в 1-ой попытке | Количество |
| d69 | Число безуспешных розжигов в 2-ой попытке | Количество |
| d70 | Hе используется | Hе используется |
| d71 | Расчетное значение макс. температуры подающей линии отопления | Диапазон настройки в °C: от 40 до 85 (заводская настройка: 75) |
| d72 | Время продолжения работы насоса после подпитки бойлера | Диапазон настройки в с: 0, 10, 20 – 600 (заводская настройка: 80 с) |
| d75 | макс. время нагрева накопителя без регулирования | Диапазон настройки в мин: 20 –90 (Заводская настройка: 45 мин |
| d77 | Ограничение мощности нагрева накопителя в кВт | Диапазон настройки в кВт: зависит от отопительного аппарата (заводская настройка: макс. мощность) |
| d78 | Ограничение температуры нагрева водонагревателя в °С | 55 –85 °C (Заводская настройка: 80 °C) |
| d80 | Часы эксплуатации – отопление | в часах |
| d81 | Часы эксплуатации на подогрев воды | в часах |
| d82 | Циклы переключения в режиме отопления | Число/100) (3 соответствует 300) |
| d83 | Циклы переключения в режиме горячей воды | Число/100) (3 соответствует 300) |
| d84 | Индикация технического обслуживания: Часы до следующего технического обслуживания | Диапазон настройки: 0 – 3000 ч и “-” обозначает “деактивировано” заводская настройка: “-” (300 соответствует 3000 ч |
| d93 | Настройка варианта аппарата DSN | Диапазон настройки: от 0 до 99 |
| d96 | Стандартное значение | 1 = возврат настраиваемого параметра на заводскую настройку |
Vaillant котлы сервисные коды диагностики 2 уровня
Пояснение: Для кодов диагностики 80 — 83 сохраняются 5-значные числовые значения.
