Навьен айс ошибка 03: коды, описания, инструкция по устранению

Содержание

Ошибки котлов Навьен и их устанение

Ошибка 02

Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)

Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.

Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.

Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор-стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.

Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.

Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.

Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.

Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.

Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Ошибка 03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.

Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.

Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 05

Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 06

Короткое замыкание цепи датчика температуры отопительной воды

В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 07

Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 09

Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.

Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.

Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе.

Ошибка 10

Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Ошибка 13

Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильноударить по датчику протока.

Ошибка 15

Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Ошибка 16

Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 C; Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Ошибка 18

Перегрев датчика дымоудаления (Navien Ace атмосферный)

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навиен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Ошибка 27

Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Коды ошибок котла Навьен Айс

_________________________________________________________________________________________

Код ошибки 03

Нет розжига в котле Навьен Айс. Не подается газовая смесь на горелочное устройство. Вероятно, закрыт запорный кран. Нужно открыть вентиль, размещенный на газоподводящей трубе. Если выполняется первичный пуск, из трубопровода надлежит удалить воздух. Обратите внимание на уровень давления газового топлива, поступаемого к газогорелочному блоку. Номинальное давление от 18 до 20 МБар. Дальше сделать контроль соответствия настроек наименьшего и наибольшего давления газа на форсунках. Настроечные характеристики даны в инструкции пользователя. Если нужно, выполняем наладку котла. Поломка газового клапана. В случае нахождения неисправностей, газовому клапану необходима замена. Электрод ионизации функционирует неустойчиво, либо он вышел из строя. Потребуется его диагностика на наличие грязи. Подрегулируйте зазор между горелочным узлом и электродом розжига, если потребуется. Повреждение газовой аппаратуры. Диагностировать катушки в газовом клапане с целью фиксирования предположительного замыкания или же обрыва. При найденных поломках сменить газовый клапан. Появилось закисание клапана газа. Прикрепить на штуцер, размещающийся спереди клапана, силиконовый шланг и произвести излишнее давление. Недостаток мощности для розжига. Выполняйте наладку розжига по мощности посредством сервисного меню. Невыполнение функций либо повреждения платы управления. Не функционирует разжигающий трансформатор. Проведите перезапуск агрегата. Если же ошибка 03 возобновляется, плату электроники следует сменить. Проведите проверку заземления. У корпуса не должно быть потенциала. Переизбыток конденсата может вызвать приостановку действий котлоагрегата. Прочистить от конденсата топку, электрод розжига и газогорелочное устройство. Некорректная работа электрода, контролирующего пламя. Управляющая плата обнаруживает пламя, хотя горение не осуществляется. Обследуйте электропроводку электрода, контролирующего пламя. Могут быть повреждения и обрывания. Проверяется целостность цепи от электрода ионизации до платы управления на присутствие короткого замыкания. Электрод ионизации может касаться газогорелочного блока. Повреждение электронной платы. Её нужно менять.

Код ошибки 16

Котел Navien Ace перегревается. Предохранительный термостат имеет температуру более 105 С. Если в настоящем времени отсутствуют сигналы на розжиг, значит ошибка 16 не идентифицируется. Горелка угасает по причине повышенной температуры системы отопления, но теплообменник не прекращает греться. В фазе отопления 90 градусов, для режима горячей воды 95 градусов. Система автоматики прекращает работу котла, если в продолжение 10 секунд температура предохранительного термореле окажется более 105С. Когда термостат перегрева будет регистрировать в процессе отопления либо защиты против замерзания температуру более, чем 105 градусов, модуль автоматики котла Навьен Айс отсчитывает паузу в среднем 30 секунд. Если в этот промежуток времени температура датчиков NTC отопления и термостата не уменьшится до 100 градусов, котловая автоматика сообщит об ошибке. Заблокирование котла производится во время запроса для розжига газовой горелки. Если в период розжига температура термостата защиты поднимается свыше 105 C, котел уходит на 10 секунд в ожидающий режим, и только затем будет показывать неисправность. Запускается термодатчик отопительной системы или защитный термостат, прекращающий работу аппарата. Термостат перегрева выполнит пуск при росте температуры более 105 градусов. Понадобится переждать, чтобы прошло охлаждение прибора, и сделайте его перезапуск, нажимая кнопку сброса. Поломка или нарушение работы термостата перегрева. Советуем вам заменить его. Недостаточная циркуляция теплоносителя в основном контуре. Для основного контура измерьте давление. Его значения в ненагретой системе равны 1.2Бар. Есть воздух в трубах отопления. Удалить из системы избыточный воздух через автоматический воздухоотводчик. Прекратилась циркуляция. Откройте все без исключения запорные элементы, блокирующие требуемую циркуляцию воды. Работа циркуляционного насоса нарушена. Насос не выдает положенные обороты. Проверьте номинальное напряжение и параметры электрической сети. Если появляются в эл.сети скачки напряжения, подсоединять к электрической сети при использовании автотрансформатора-стабилизатора. Займитесь диагностированием сопротивления статорной обмотки электромотора циркуляционного насоса на повреждение либо замыкания. Циркуляционный насос работает нормально, но напор недостаточный. По-видимому, крыльчатка изношена. Если появляется неисправность, насос необходимо сменить. Не прослеживается вращение насоса, тем не менее приток к нему устойчивый. Тестируем насос, скорей всего, произошло заклинивание. Удалите заглушку, затем проворачивайте вал ротора электродвигателя. Нет питания циркуляционного насоса. Повреждение электронной платы. Котел требуется перезагрузить. Если же неисправность произойдет вновь, замените плату электроники. Перегрелся термостат отработавших газов. следует выждать, чтобы термостат охладился, потом произведите перезагрузку.

Ошибка с кодом 05 (06)

Датчик температуры отопительного контура вышел из строя. Присутствие короткого замыкания или повреждения электрической цепи датчика температуры отопительной воды. Когда оборвалась электроцепь термодатчика, сигнал исчезает, из-за чего плата управления передает команду для приостановки в работе газогорелочного механизма.

Код 07 (08)

Температурный датчик водоснабжения горячей водой вышел из строя. В случае наличия разрыва либо замыкания электроцепи датчика NTC ГВС продолжительностью четыре секунды, газовая горелка не будет зажигаться в цикле приготовления горячей воды. Работа котла Navien Ace будет продолжаться на отопление. Отказ в работе терморезистора горячей воды.

Ошибка 02

Ошибка 02 говорит о недостаточном давлении внутри системы. Основные источники, предшествующие данной неисправности: снижение давления жидкости в отопительном контуре. Плохой контакт между платой управления и реле минимального давления. Неисправно реле давления. Изначально нужно узнать значения манометра. Как правило, проблему можно устранить посредством подпитывающего крана, который устанавливается, чтобы заливать в систему теплоноситель. Когда авария повторяется вновь, то вероятно, имеется утечка теплоносителя. Протекать может гидравлический насос, основной теплообменник, сбросной клапан, поврежденные прокладки, кран подпитки и другие компоненты. Течь определяется в момент осмотра гидравлических компонентов и соединений.

Код ошибки 10

Недостаток тяги. Для корректной и безотказной работы котла Навьен Айс требуется обеспечить тягу для отвода отработавших газов, чтобы они не попали в помещение. Вывод газов контролирует автоматикой, и в случае появления определенных проблем, включится датчик-реле тяги, и газовый прибор будет заблокирован. Главные факторы, из-за которых отсутствует тяга: ограниченный диаметр дымохода неточность при установке, засорение, обледенение внутренней стенки. Сужение диаметра дымоотводящего канала может являться причиной ослабления тяги. Длина дымоотводящих труб превышена. Необходимо внимательно прочитать руководство по установке прибора и следовать всем необходимым требованиям. Достаточно протяжённый горизонтальный отрезок дымоотводящей трубы вызывает отсутствие тяги. Поломка пневмореле-датчика тяги - Если в подводящей трубке возникает разряжение, то можно уловить характерный щелчок. Нарушен контакт прессостата и платой управления, конденсат в трубках, а также некорректное крепление трубок с датчиком-пневмореле.

Ошибка 09

Повреждение деталей вентилятора. Крыльчатка вентилятора засорилась. На валу вентилятора отсутствует смазка, соответственно он не вырабатывать необходимые обороты. Нарушился контакт между платой управления и вентилятором.

Код ошибки 12

Отказ выполнения розжига. Этот код может выдаваться, если отсутствует розжиг или же имеется отрыв пламени. Следует осмотреть контакты между механизмом розжига, и электродом пламени, и также между платой и газовым клапаном. Основным фактором срыва пламени может являться слабая тяга.

Код 13

Неполадки с датчиком протока системы отопления или ГВС.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________


Расшифровка и устранение ошибок 03, 09 и 27 на котле Навьен

Газовая система отопления популярна не только у владельцев частных домов, но и у жителей городских квартир. Такое оборудование отличается простотой в установке и легкостью в эксплуатации. Чаще всего предпочитают котлы Навьен корейского производства. Несмотря на то что эти системы отличаются надежностью, проблемы все же могут возникать, например, встречается код ошибки 03 в Навьен.

Чтобы решить проблему с котлом, нужно узнать. что обозначает та или иная ошибка

Характеристика котлов Навьен

Производители газовой системы отопления Navien дают длительную гарантию на свое оборудование. Котлы отличаются высоким качеством сборки и очень редко ломаются. Но даже в случае возникновения трудностей проблемы можно быстро устранить.

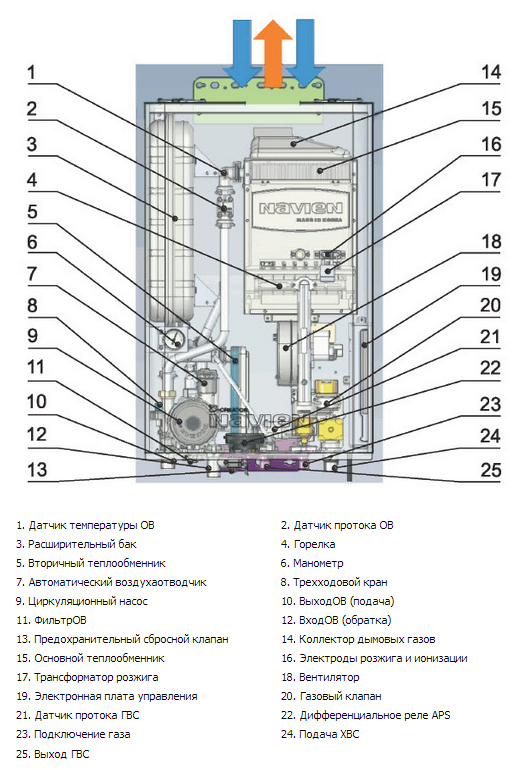

Технические особенности

Navien — один из ведущих производителей Южной Кореи. Выпускаемое оборудование пользуется большим спросом более чем в 30 странах мира. В модельной линейке присутствуют как одно-, так и двухконтурные котлы, в том числе:

  • эксплуатируемые на сжиженном газе;
  • с турбонаддувом;
  • конденсационные.
Товары данной продукции имеют несколько видов котлов

Присутствует как настенное, так и напольное оборудование. Последнее прекрасно подходит для установки в загородных домах. Такая система снабжает помещение теплом и горячей водой. К тому же напольный агрегат отличается компактностью и простой в использовании.

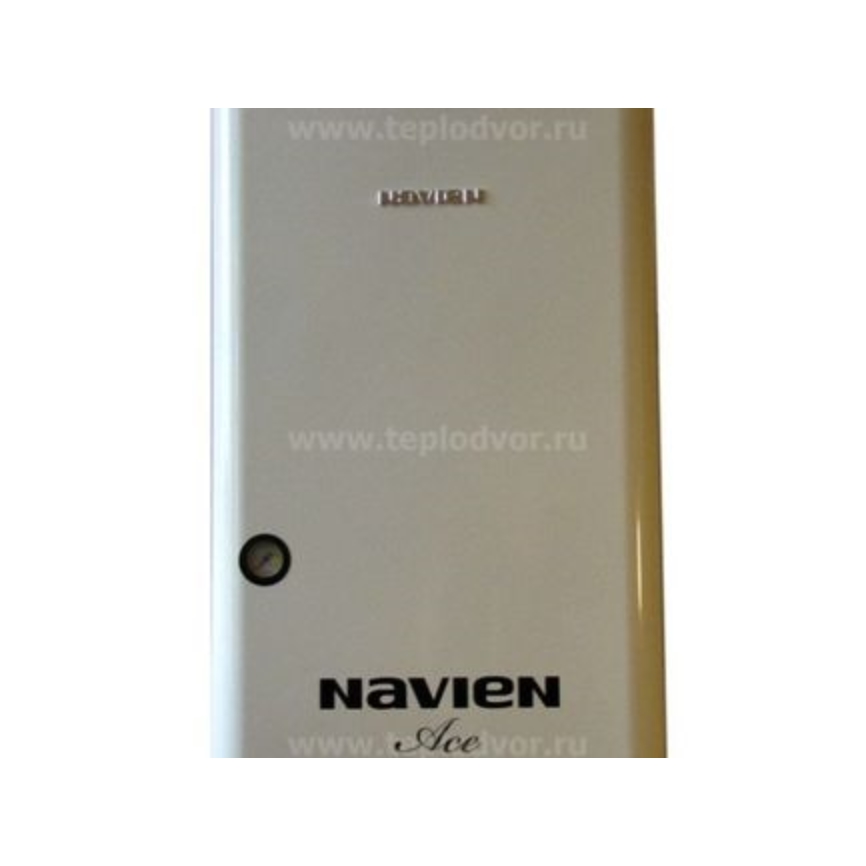

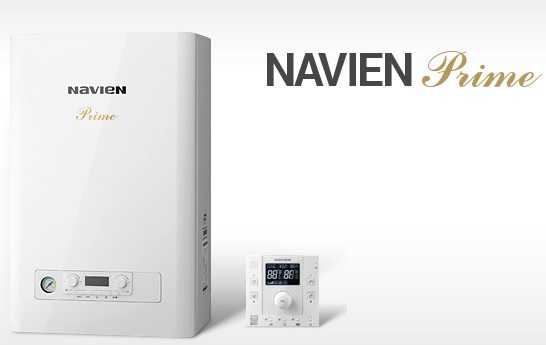

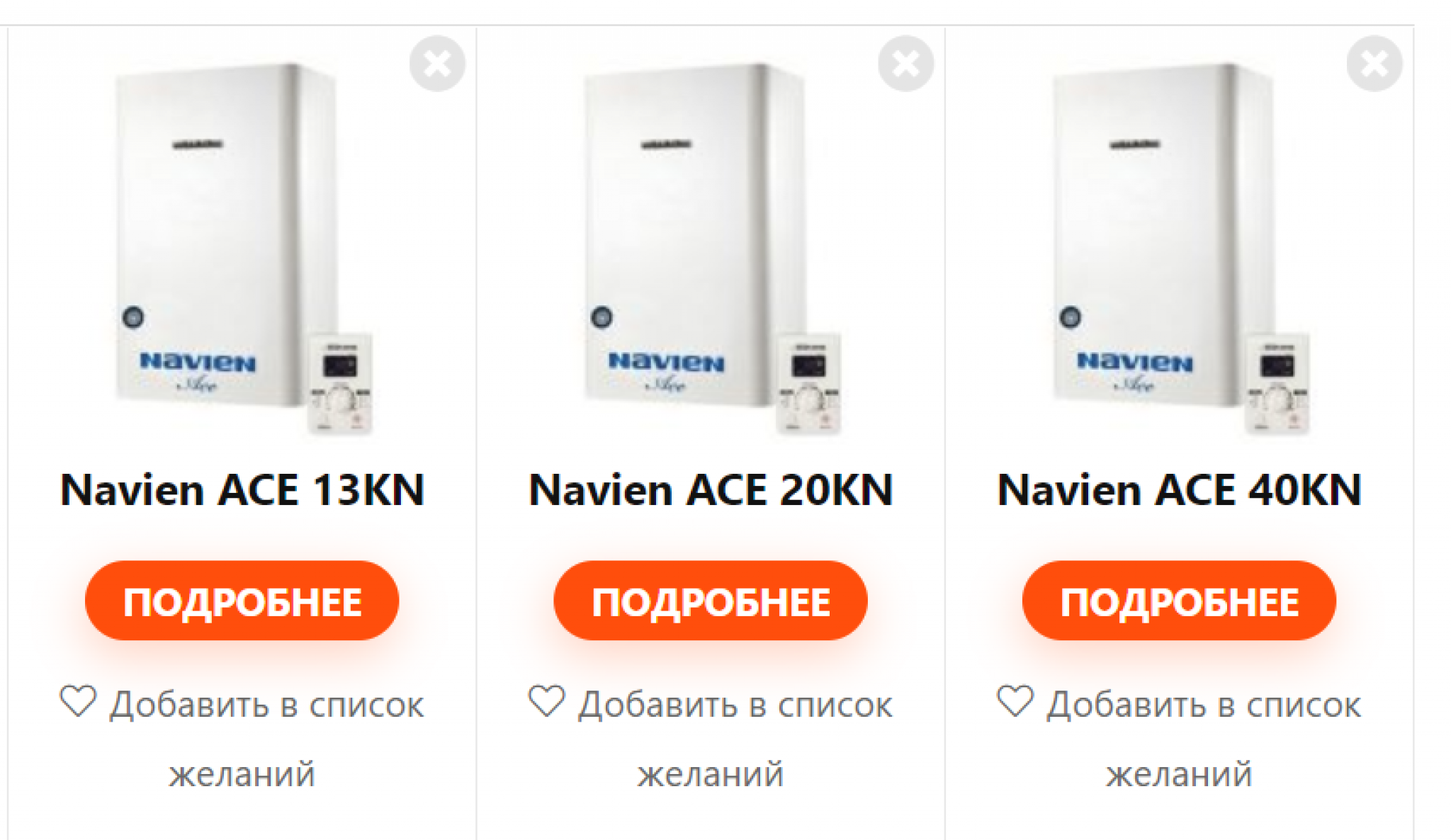

В целом в России очень популярны модели Ace (Айс), Deluxe (Делюкс), Prime (Прайм). Эти разновидности систем максимально адаптированы к перепадам давления и нестабильной работе электросети.

Не так давно компания начала производить современные электрические котлы отопления.

В этом видео вы узнаете, как работает котёл Навьен:

Преимущества систем

Газовые котлы этой марки не только отличаются высоким качеством сборки, но и имеют доступную стоимость. Помимо этого, можно выделить следующие достоинства систем:

  1. На блоке управления установлен специальный микропроцессор, защищающий оборудование от скачков напряжения.
  2. Рабочий режим поддерживается автоматически, есть много вариантов настроек.
  3. Длительный срок эксплуатации.
  4. Возможность работы на сжиженном и природном газе.
  5. Котел продолжает работать при падении давления до 0,1 бар.
  6. В случае проблем с газом оборудование не промерзает. При уменьшении температуры до +5°С автоматически начинает работать горелка. Если розжиг произвести невозможно, функционирует циркулирующий насос. Такие меры надежно защищают систему от замерзания.
  7. Регулировка проста и понятна.
Данный котёл является экономически выгодным

Причины появления неисправностей

Чтобы решить проблему с газовым котлом, не всегда нужно обращаться в сервисный центр. Чаще всего возникают ошибки, связанные с тремя факторами:

  • не функционирует поджиг;
  • проблема с теплоносителем;
  • нет подачи топлива.

Перед тем как планировать вызов мастера или рассчитывать стоимость ремонта, стоит поискать причину указанной неисправности. Возможно, произошел сбой сигнала о нормальном уровне пламени в запальнике системы. Другие возможные неисправности:

  • вышел из строя датчик ионизации;
  • закрыт вентиль подачи газа;
  • ошибки в работе заземляющего контура.
Существуют несколько факторов возникновения ошибок в котле

Осмотр лучше всего начать с датчика пламени. Деталь должна быть чистой, нельзя допускать, чтобы на ней присутствовали отложения и грязь. Если есть загрязнения, нужно почистить сенсор, а затем попытаться снова включить систему. Также необходимо проверить подключение заземления и положение крана на входе газа в оборудование.

Чаще всего эти простые действия позволяют решить проблему без вызова мастера на дом. Однако перед началом осмотра нужно изучить код неисправности и посмотреть ее значение по классификации производителя.

Классификация ошибок

Автоматика регистрирует все проблемы в системе отопления. Каждая ошибка имеет код, который отображается на дисплее. Перечень самых распространенных неисправностей:

  1. 01. Произошел перегрев. Это могло случиться из-за трудностей с циркуляционным насосом или из-за образования засора (сужение проходного канала).
  2. 02. Недостаток теплоносителя, поломка измерительного оборудования. При первом варианте система завоздушена, может быть, распределительный клапан находится в закрытом состоянии или присутствуют проблемы с датчиком протока.
  3. 03. Отсутствие сигнала о пламени, трудности с горелкой. Такой код появляется, если не подается газ, не работает розжиг, не функционирует датчик ионизации, перекрыт газовый кран, а также при неправильном заземлении.
  4. 04. Прошел ложный сигнал о возникновении огня или же случилось короткое замыкание в цепи датчика.
  5. 05?08. Нарушена цепь в регистраторе температуры. Может быть поврежден контакт между контроллером и датчиком или произошло короткое замыкание в этой области.
  6. 09. Неисправность вентилятора.
  7. 10. Возникновение задымления. Этот код появляется из-за поломки вентилятора или при отсутствии контакта между вентилятором и датчиком. Кроме этого, причина проблемы может быть в засоре дымохода или при попадании ветра в трубу.
  8. 12. Потух огонь в отделе сгорания.
  9. 13. Произошло замыкание в индикаторе протока.
  10. 14. Нет подачи газа.
  11. 15. Неисправность платы управления.
  12. 16. Оборудование перегрелось.
  13. 17. Ошибка, связанная с DIP-переключателем.
  14. 18. Произошел перегрев агрегата дымоудаления.
  15. 27. Неисправность приспособления воздушного давления.

Если при работе котла слышны шумы, а код ошибки не появляется на экране, скорее всего, причина в образовавшейся накипи, которая не дает протоку теплоносителя нормально функционировать. Также котел может шуметь при перегреве устройства, установке некачественного теплоносителя и при закипании воды.

Еще одна распространенная проблема у двухконтурных настенных котлов — поломка трехходового крана.

Такое может случиться после завершения срока эксплуатации крана (чаще всего через 4 года). В такой ситуации в контуре ГВС может не быть горячей воды.

Способы устранения неполадок

Очень важно устранять неисправности своевременно, в том числе при ошибке 03 на котле Navien. Иногда появление этого кода не связано ни с какой серьезной поломкой. Варианты того, что делать при ошибке 03 на котле Навьен:

  • почистить датчик пламени.
  • образовавшийся налет на электроде снять мелкозернистой наждачкой.


Если возникает код ошибки 09 в котле Навьен, проблема связана только с вентилятором. В таком случае на восстановление нормальной работы системы уйдет гораздо больше времени. Перед тем как устранить ошибку 09, следует:
  1. Проверить напряжение в области соединения черных и красных проводов вентилятора. Оно должно составлять 100?200 В.
  2. Если электропитание нормальное и вентилятор функционирует, но его скорость вращения недостаточна, нужно заменить эту деталь.
  3. Если в первые 3 секунды до розжига вентилятор вращается со скоростью меньше чем 400 об./мин., оборудование не будет работать. При такой скорости в течение 12 секунд на экране высвечивается код 09. Если же проблема решена, электрика перепроверяет работу вентилятора, и сообщение об ошибке исчезает через 30 сек.
  4. Если вентилятор выключен, а на дисплее отображена частота вращения 2000 об./мин., скорее всего, возникло короткое замыкание. Необходимо заменить вентилятор.

Похожая ошибка — номер 10. В случае ее возникновения также проверяют состояние вентилятора и контакты, при необходимости меняют деталь. Кроме того, может понадобиться почистить дымоход.

Если высвечивается код 13, может потребоваться замена датчика. Однако шум при работе оборудования может исчезнуть после промывания теплообменника. Краны нужно максимально открыть, а температуру теплоносителя следует снизить.

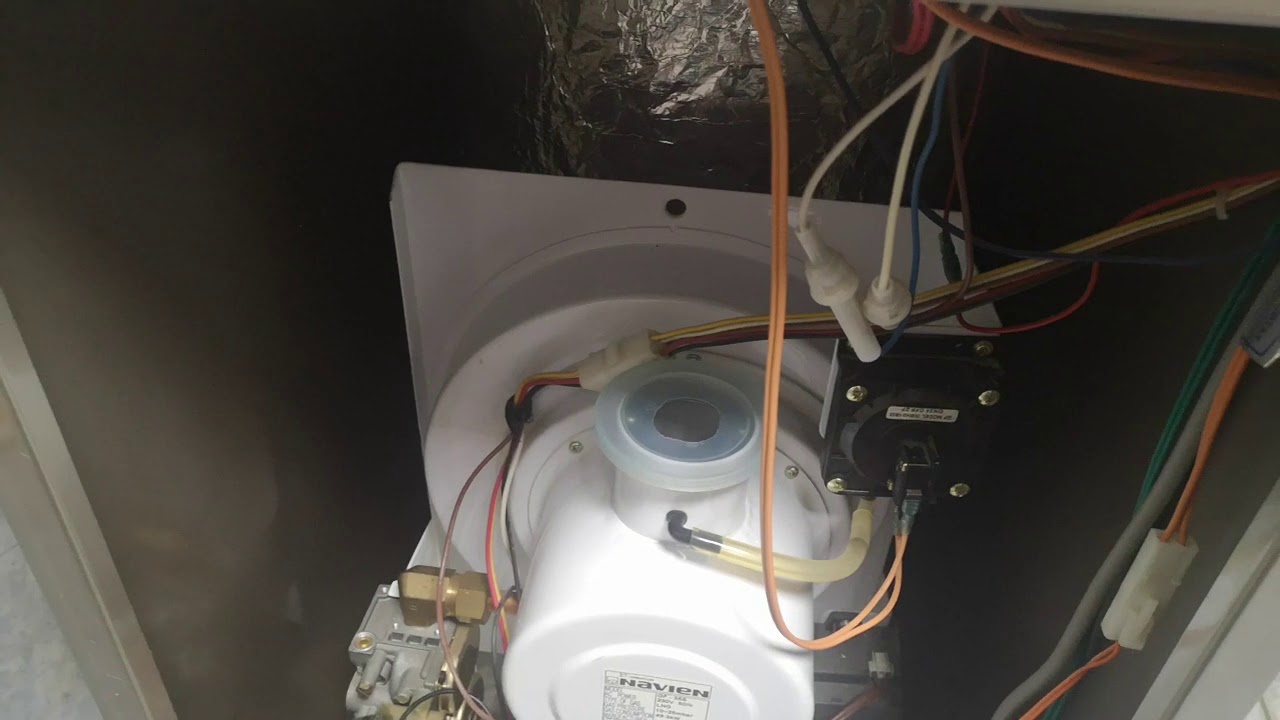

Кроме этого, довольно распространена ошибка 27 на Навьен. Она связана с коротким замыканием датчика APS. При появлении такого кода неполадки необходимо учитывать следующие моменты:

  1. Может не функционировать сам датчик APS либо коннектор датчика отходит от платы управления.
  2. Нужно померить напряжение на плате в соединении датчика давления. Ошибка отображается на дисплее, если напряжение меньше 0,06 В или выше 4,8. В такой ситуации датчик следует заменить.

При ремонте газового оборудования есть еще один очень важный момент: если для устранения поломки нужно было сливать теплоноситель, его необходимо восполнить. Перед новой заправкой обязательно нужно перекрыть газ и обесточить помещение. Нужно проверить положение распределительных и запорных вентилей и максимально их открыть.

Кран подпитки, который обычно располагается внизу оборудования, нужно повернуть налево. Когда манометр достигнет отметки 1,2?2 бар, кран закрывают. Если после заливки заработает аварийный индикатор, нужно слить жидкость и повторить процедуру.

Правила эксплуатации и обслуживания

Газовое оборудование — высокотехнологичный агрегат с насыщенной автоматической системой. Чтобы продлить срок эксплуатации и избежать поломок, необходимо придерживаться следующих правил:

  1. Установку котла нужно проводить только в согласии с требованиями производителя.
  2. Материалы и узлы должны быть хорошего качества.
  3. Необходимо проводить проверку датчиков подачи газа и воды перед каждым запуском оборудования. Очистку узлов нужно делать регулярно, а не только в случае ошибки 03 у газового котла Навьен.


Во многих ситуациях оборудование можно починить самостоятельно. В целях профилактики рекомендуется дополнить агрегат некоторыми деталями: водяным и газовым фильтром, полифосфатным или магнитным преобразователем воды. Чтобы защитить электронику, можно подключать оборудование через стабилизатор напряжения.

Как устранить ошибку 30 на газовом котле Navien (Навьен)

Электронная схема бытового оборудования с функцией самодиагностики дает пользователю возможность устранить причину отказа отопительного агрегата своими силами. Ошибка 30 характерна для котлов Навьен в случае установки и обвязки не профессионалом. Разберемся с рекомендуемым порядком действий при появлении такого кода неисправности.

Расшифровка

В заводских инструкциях на котлы Навьен ошибки 30 не найти. На тематических же форумах она трактуется по-разному. Но это мнения пользователей на основе личного (и не всегда удачного) опыта.

Код информирует о превышении критического значения температуры отходящих газов: происходит из-за проблем с тягой. Ошибка вырабатывается электронной платой на основе сигнала от термостата, установленного в дымоходном колпаке котла (коллекторе). Соответственно, поиск неисправности нужно начинать с внешних факторов – Навьен отличается надежностью и приспособлен к работе в неблагоприятных условиях.

Обновить термопасту на датчике температуры на котле навьен

С чего начать
  • Дать котлу остыть и выполнить перезапуск. Если ошибка 30 вызвана сбоем в сети электропитания, порывом ветра, инициирующего обратную тягу, код уберется нажатием кнопки на выносном пульте.
  • Для котла Навьен атмосферного достаточно распахнуть двери, окна, отключить вытяжку в смежном помещении, и ошибка 30 через несколько минут (после остывания агрегата) исчезнет. Для турбированных моделей причина неисправности – в оголовке коаксиального дымохода. Образовавшийся лед, иней перекрывает канал удаления горючих газов.

На заметку! Использование мощных вытяжных устройств поблизости от места расположения котлов Навьен модели Atmo производитель не рекомендует: аварийный термостат дымохода перегревается и останавливает работу агрегата с ошибкой 30.

Вероятные причины неисправности
Котлы Навьен атмосферные
  1. Блокировка канала отведения горючих газов, притока кислорода к горелке. Вызывается попаданием мусора, появлением наледи, снегового слоя на фильтрующей решетке дымохода. Ошибка 30 при первичном пуске котла Навьен – свидетельство нарушения рекомендаций производителя по обустройству канала отведения летучих продуктов горения. Если код неисправности появляется при смене погоды, то при проектировании, монтаже дымохода не принята во внимание роза ветров в месте вывода трубы наружу – котел задувает.
Забит дымоход котла Navien
  • Запыление теплообменника. Пренебрежение к регулярности ТО Навьен Айс, невыполнение технологических операций в полном объеме приводит к остановке котла по ошибке 30. Для ее устранения нужно произвести очистку полости камеры сгорания, ребер теплообменного прибора зубной щеткой, пылесосом с целью повышения естественной тяги.
Чистка теполообменника котла Navien
  • Неисправность аварийного датчика температуры отходящих газов. Контакты термостата нормально замкнутые (биметаллические пластины). При перегреве изгибаются, разрывая электрическую цепь. Плата управления воспринимает это как аварийную ситуацию и формирует команду на блокировку газового клапана котла. Для тестирования датчика понадобится мультиметр, температура срабатывания указана на корпусе прибора: поднять ее можно бытовым феном или иным способом с помощью потока горячего воздуха. Сопротивление между контактами исправного термостата («холодного») = 0, с нагретым корпусом R = ∞.
Датчик температуры отходящих газов котла Navien
Котлы Навьен турбированные
  1. Вентилятор. В моделях с наддувом термостат служит для контроля функционирования этого узла: сбои в работе вызывают ошибку 30. Если включение котла сопровождается характерным гулом, вал начинает крутиться – норма. Несложно убедиться касанием лопастей после остановки Навьен (они должны свободно вращаться) или подачей питающего напряжения напрямую (присоединением к выводам).
Грязный вентилятор котла Navien
  • Датчик тяги. Прибор контролирует скорость протока продуктов горения. При плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, контакты которого задействованы в сигнальной цепи.
Датчик тяги котла Navien

Как поступить
  • Продуть трубки. Конденсат, накапливающийся в них, блокирует работу датчика, отсюда и ошибка котла Навьен под номером 27 или 30.
Загрязненные трубки котла Navien

К датчику тяги  присоединяются две трубки, желтая и прозрачная. Их нельзя менять местами при соединении с прибором, иначе работа котла станет постоянно блокироваться.

  • Сделать несколько вдохов/выдохов, зажав губами патрубок измерительного прибора. При изменении давления воздуха (разрежении) должны быть слышны характерные щелчки (срабатывает микровыключатель).
  • Продуть через патрубки датчик. На встроенной в него мембране оседают микрочастицы сажи, попадающие из канала дымохода. Они ограничивают ее подвижность, что и выражается в появлении ошибки 30. Потоком воздуха их несложно удалить.

Если принятыми мерами код неисправности не устраняется, следует заменить датчик протока в дымоходе.

  • Осмотреть устройство Вентури. Оно из пластика, при длительном термическом воздействии деформируется, вызывая ошибку 30 котла Навьен.
Устройство вентури котла Navien

Неисправность электронной платы вызывает ошибку 30 всех моделей котлов Навьен. Заменить ее несложно, но с учетом стоимости целесообразно провести тестирование. Для этого рекомендуется вызвать сервисного специалиста – он решит, где заниматься диагностикой, на дому или в мастерской.

ВЫВОД: ошибка 30 Навьен не связана с неустранимыми своими силами неполадками котла. Но причин ее появления множество, а потому для оперативного восстановления работоспособности отопительного агрегата нужно придерживаться рекомендованного порядка действий.

Практические советы
  • Использование дешевого СУГ (низкого качества) приводит к повышенному образованию сажи, накапливающейся на нижней части корпуса теплообменника котла Навьен. Образующийся слой препятствует нормальной тяге, отсюда и ошибка 30: подобная экономия на топливе оборачивается проблемами с функционированием установки. При автономном газоснабжении нужно тщательно выбирать поставщика, изучая не ценник, а сертификат на продукцию.
  • Подключение котла Навьен к домовой электросети через ИБП избавит от появления ложных ошибок и аварийных остановок отопительного агрегата. В составе блока схема стабилизации, зарядное устройство, аккумуляторы. Даже при отключении напряжения на линии работа теплогенератора продолжится в выбранном пользователем режиме.

Понравилась статья? Репост будут лучшей благодарностью.

Как устранить ошибку 09 газового котла Navien [Навьен]

По окончании гарантии на отопительный агрегат не нужно сразу же вызывать мастера при отказе оборудования. Устранить неполадку котла Навьен, вызвавшую ошибку 09, можно самостоятельно. Ознакомившись со статьей, пользователь поймет, как поступить.

Расшифровка кода

В инструкции котла сказано коротко: неисправность вентилятора. Однозначная трактовка – выход из строя – неверна. Ошибка 09 не обязательно вызывается поломкой прибора: его некорректная работа также является причиной аварийной блокировки Навьен.

Панель управления не встроена в корейские котлы. Тестирование агрегата, настройка параметров делается с выносного пульта. На его дисплее высвечиваются и ошибки. Зная, для чего предназначены кнопки, несложно выполнить дальнейшие действия.

Шаг 1

Произвести перезапуск Навьен. Импортное оборудование, в отличие от отечественных котлов, реагирует на проблемы с электропитанием. А у нас их хватает, от перекосов фаз до пониженного напряжения. Электронная схема фиксирует это как неисправность и блокирует работу отопительного агрегата. Если ошибка 09 вызвана этой причиной, после сброса исчезнет.

Выносной пульт управления котлом Навьен со встроенным комнатным датчиком температуры. Нажмите на кнопку “Питание”

Шаг 2

Проверить соединения. К вентилятору котла Навьен подходит два провода. Обрыв, замыкание, ненадежный контакт – и ошибка 09 гарантирована.

Проверьте контакты проводов на вентиляторе Navien

Шаг 3

Измерить напряжение. Норма для котла Навьен – 230/1ф, предельное отклонение 10%.

Шаг 4

Проверить вентилятор. При включении его лопасти должны вращаться со скоростью не менее 400 об/мин. Иначе еще до розжига среагирует автоматика и заблокирует котел Навьен с ошибкой 09. Тестирование проводится легким прикосновением к крыльчатке. Нормальное вращение свидетельствует об исправности механической части вентилятора.

Забитый пылью вентилятор Navien

Вероятные причины

  1. Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикой. Если дело в обмотке, вентилятор меняется, а после обслуживания ошибка 09 пропадает. Некорректная работа прибора вызывается рядом факторов.
  • Загрязнение лопастей. Нужно демонтировать блок вентилятора и произвести чистку.
  • Разрушение подшипника. Меняется самостоятельно, центровка вала не потребуется.
  • Отсутствие вращения. Если напряжение на вентилятор котла Навьен подается, к механике претензий нет, но крыльчатка неподвижна, дело в обмотке. Ее сопротивление в пределах 23–25 Ом. При R = 0 – замыкание, = ∞ – обрыв: меняется блок вентилятора.

Шаг 5

Заменить плату котла Навьен. Если предыдущие действия не дали результата, то она – причина ошибки 09. В ней формируются коды неисправностей на основании поступающих с датчиков сигналов.

Перегорела плата котла Navien

Полезные советы

  • Появление ложных ошибок котла, вызванных питающим напряжением, можно исключить присоединением Навьен к сети через ИБП. Не все понимают разницу между этим блоком и стабилизатором. Для корейского агрегата последний не нужен – в отопительной установке своя встроенная и эффективная схема. К тому же при обрывах на линии, проблемах с бензогенератором этот прибор не поможет – котел Навьен остановится. А вот ИБП (стабилизатор + зарядное устройство + аккумуляторы) обеспечит длительное функционирование в автономном режиме до устранения проблем с пром/напряжением.
  • Вызывая сотрудника сервисной службы, следует убедиться, что организация является региональным подразделением Навьен или аттестована производителем. Если это просто мастерская по ремонту отопительной техники, возможны проблемы: отсутствие схем, методических указаний по устранению ошибок, запасных частей, подготовленных специалистов. Как результат – затяжка по времени, услуга ненадлежащего качества.

Понравилась статья? Репост будут лучшей благодарностью.

Навиен навесной котел поломки


Коды ошибок: неисправности газового котла Навьен и способы их устранения

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные . По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с открытой камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройства оснащены прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты оборудованы защитой от замерзания  — при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращая таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные кроме отопления позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах  контролирует подачу газа на горелку, обеспечивая стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт с встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты Навьен оснащены двумя теплообменниками, позволяющими эффективно использовать топливо, металлические составляющие выполнены из нержавеющей стали, предотвращающей коррозию.

Основные коды ошибок

Автоматическая система контроля при сбоях в работе выдает на дисплей код ошибки, позволяющий определить неисправность. В некоторых случаях ,это просто сбой системы и восстановить работу котла можно путем сброса ошибки.

Наиболее часто встречающимися среди неисправностей газового котла Навьен можно отметить следующие:

  • ошибка 02 сигнализирует о недостаточном наполнении водой котла и труб отопления или обрыв цепи датчика протока. Почему падает давление — может завоздушиться система, спустите воздух, возможна течь в батареях, определите место и устраните ее.

    Повреждение циркуляционного насоса, если есть возможность, отремонтируйте, в противном случае требуется замена. Поломался датчик протока,  проверьте мультиметром сопротивление на его контактах, если оно не соответствует, замените датчик.

    Датчик протока

    Если мало воды, добавьте воду в систему до достижения давления 1,2 — 1,5 Бар, открыв вентиль. Нет напряжения на циркуляционном  насосе — проверьте плату управления, если неисправна, замените ее. Код 02 появляется, если в теплоносителе используется антифриз — запрещен в котлах Навьен, слейте антифриз и залейте воду;
  • ошибка 03 в котлах навьен айс, навьен делюкс появляется, когда котел не запускается, нет сигнала о наличии пламени или есть обрыв цепи датчика.

    Как это исправить — проверьте, включен ли газовый кран, не погнулся или загрязнился электрод, отрегулируйте и почистите электрод. Исправность датчика можно проверить, измерив сопротивление на замыкание;

  • устройство выдает ошибку номер 10 на котлах Навьен 16К (Navien Ace 16K), Navien Deluxe, в случае проблем с дымоудалением. Причиной может быть неисправность датчика, нарушение или окисление контактов — проверьте исправность, подсоедините или зачистите провода. Котел Navien Ace 16K

    Может быть забит дымоход, прочистите его. В навесных моделях с закрытой камерой сгорания может быть неправильно смонтирован коаксиальныйдымоход, либо затруднено в нем движение воздуха и отработанных газов. Переустановите дымоход в соответствии с рекомендациями производителя или прочистите его.

02,03

Ошибки и методы их устранения описаны выше, в часто повторяющихся ошибках.

04

Котел не запускается и выдает ошибку 04 — при отсутствии пламени поступает сигнал о его наличии. Почему это случается — возможно короткое замыкание или нарушение контактов в цепи электрод- блок управления.

Ионизационный электрод пламени соприкасается с жиклерами горелки, отогните их, оптимальное расстояние 8 мм плюс-минус 1 мм. Если электрод покрыт сажей, прочистите его. Может быть сбой в электронной плате управления, требуется замена платы.

05,06

Ошибка 05, ошибка 06  сигнализирует об обрыве цепи термодатчика на отопительном контуре. Проверьте сопротивление на контактах, при необходимости замените датчик.

Датчик температуры теплоносителя

07

Ошибка 07 появляется на дисплее в случае короткого замыкания датчика горячего водоснабжения, требуется замена.

09

Ошибка 09 возникает при сбое работы вентилятора. В этом случае котел часто включается и выключается. Возможные причины -залипание контактов дифференциального реле, нарушилось соединение проводов, проверьте и исправьте.

Когда вентилятор работает на малых оборотах, не достигая нужной скорости, причина может крыться в недостаточном подающем напряжении, проверьте напряжение сети и сопротивление обмотки двигателя. Если вентилятор неисправен, замените его. В некоторых случаях такой код появляется при нарушении дымоотведения в атмосферниках, проверьте дымоход, прочистите его.

10

Ошибка 10 означает проблемы с дымоудалением и нарушение в работе реле давления воздуха. Причины и способы устранения неисправности описаны в часто повторяющихся ошибках.

11

Ошибка 11 поступает от датчика уровня воды, что значит в системе упало давление воды. Проверьте и промойте фильтры, возможно их засорение препятствует нормальному давлению. Возможна протечка труб отопления в местах соединения, их разгерметизация или свищ в трубах теплообменника.

Чистка фильтра котла Навьен

Батареи загерметизируйте, способ устранения течи на теплообменнике — пайка, если не поможет, придется менять. Нелишним будет проверить расширительный бак и мембрану в нем. После устранения неисправностей добавьте в систему воду.

12

Код 12 -это ошибка в работе газового оборудования. Проверьте достаточное ли давление газа, не забиты ли форсунки, не сместился ли электрод, не намок ли он. Форсунки можно почистить от копоти,  электрод просушить феном. Ремонт газового оборудования своими руками небезопасен, лучше довериться специалистам.

13

Ошибка 13 появляется в случае короткого замыкания датчика отопительного водоснабжения. Проверьте не завис ли флажок, разберите и почистите датчик. Если не помогло, требуется замена.

15

Ошибка 15 означает сбой в работе, либо неисправность платы управления. Проверьте контакты платы, соединения разъемов. Проверьте правильность подключения ДИП переключателей в соответствии с инструкцией. Затем перезапустите котел, если ошибка повторяется, замените плату.

Плата управления

16

Ошибка 16 — это перегрев котла. Почему происходит перегрев — по причине большого количества накипи в теплообменнике уменьшается количество пропускаемого потока, увеличивается температура, в этом случае очистите и промойте его.  Перебои в работе циркуляционного насоса также вызывают перегрев, отрегулируйте или замените насос. Проверьте подачу газа, если она увеличена, прикрутите газовый вентиль. Возможно, некорректно работает сам датчик, проверьте и замените его.

17

При неправильной установке ДИП переключателей на дисплее появляется ошибка 17. Переустановите их в соответствии с таблицей в инструкции к вашему агрегату.

18

Ошибка 18 свидетельствует о перегреве датчика дымоудаления. После остывания попробуйте перезапустить колонку. Если при повторном включении опять произошла сработка, проверьте дымоход,если он забит, почистите. На моделях с коаксиальным дымоудалением может скопиться иней или лед, удалите помеху.

Датчик контроля тяги котла Навьен

Проверьте исправность датчика, если нужно, замените его. Причиной может быть неисправная плата управления, ремонту не подлежит, требуется замена (только для навесных котлов Navien Ace 24 K, Navien Ace 13K и др моделях Навьен Айс).

27

Ошибка 27 показывает проблемы с датчикам давления воздуха на агрегатах Навьен АСЕ  - обрыв либо короткое замыкание. Что делать в этом случае — нужно прозвонить контакты, если есть обрыв либо короткое замыкание, поменяйте его.

Вторая причина — отсутствие контакта между контактами датчика и платой управления, проверьте контакты. Возможна неисправность платы управления, если после перезапуска котел не включается, замените плату.

Другие неисправности

В работе котла бывают и сбои, при которых на дисплей не выводится информация о неисправности. Котел не отключается после того, как набрал установленную температуру. Это происходит чаще всего в случаях, когда отапливаемое помещение  плохо утеплено и все тепло уходит на улицу. Кроме того, можно попробовать изменить значение модуляции и тем самым изменить минимальную мощность.

Промывка теплообменника

Громкий шум может появиться при большом содержании накипи в теплообменниках. Методом устранения является снятие теплообменника и его прочистка. Недостаточный нагрев воды также может быть вызван такой причиной.

При нормальной работе котла нет горячей воды в кранах. Это может быть вызвано неисправностью трехходового клапана. Средний срок службы клапана не более 4 лет. Как правило, ремонт и его прочистка результата не дают, нужна замена.

В заключение предлагаем посмотреть видео о наиболее частых ошибках котлов Навьен:

boilervdom.ru

Котел "Навьен" - неисправности. Настенный газовый котел "Навьен"

По сей день остается популярной автономная система отопления, которая работает за счет газа. Жители загородных домов и участков используют такие устройства очень активно. Это можно сказать и о владельцах квартир в многоэтажных зданиях. Обусловлено это тем фактором, что современные приборы отопления на газу отличаются множеством положительных особенностей, они удобны в использовании и монтаже, а также при эксплуатации. Посетив магазин, вы сможете ознакомиться с большим ассортиментом подобной продукции, но наиболее популярен сегодня котел «Навьен». Неисправности могут возникнуть при его работе, как и в случае с любым другим оборудованием. Однако вы можете попытаться решить возникшие проблемы самостоятельно, воспользовавшись кодом ошибки, который указывается на интерактивной панели.

Котел «Навьен», неисправности которого способен устранить почти каждый пользователь, иногда ломается в процессе эксплуатации, как и любое другое оборудование. Это обусловлено тем, что может использоваться теплоноситель низкого качества. Для того чтобы потребитель был способен определить причину и принять решение, котлы марки «Навьен» выдает код ошибки. Ниже упомянуты примеры неполадок, которые возникают наиболее часто:

  • перегрев;
  • отсутствие сигнала пламени;
  • обрыв цепи в температурном датчике;
  • повреждение цепи температурного датчика;
  • проблемы в работе вентилятора;
  • короткое замыкание датчика протока;
  • нарушение в работе системы;
  • неисправности платы управления.

Вы можете столкнуться с проблемой перегрева оборудования, а также ложным сообщением о наличии пламени.

Если вы приобрели котел «Навьен», неисправности могут возникнуть при его работе, то вам, как и каждому пользователю, необходимо знать коды основных ошибок и варианты устранения проблем. Некоторые владельцы сразу же обращаются в сервисную мастерскую и делают правильно, так как только в этом случае при ремонте устройства будет распространяться гарантия на оборудование.

Если на дисплее вы увидели ошибку 01, то должны знать о том, что данная неисправность является наиболее распространенной. Она выражена в снижении потока отопления или засоре. Такой же код ошибки возникает и при выходе из строя циркуляционного насоса.

Решить данную проблему вы можете, выполнив следующие манипуляции. Важно проверить фильтр в системе отопления на наличие воздушных пробок, при необходимости их следует стравить. Мастеру нужно удостовериться в том, что насос работает исправно, а сопротивление катушки замкнуто. Необходимо позаботиться о работоспособности крыльчатки, она не должна иметь повреждений, а найти ее вы сможете в циркуляционном насосе.

Ошибка номер 02

Котел «Навьен», неисправности которого выводятся на дисплей, может столкнуться с ошибкой, которая обозначается цифрами 02. Если двухконтурное оборудование выдает такой код, то из горячего крана несколько секунд может течь теплая вода, после идет холодная, а на пульте повышается температура воды до максимума, затем этот параметр резко падает. С отоплением в этом случае все может быть нормально, а причинами возникшей ошибки иногда выступают недостаток воды или завоздушенность системы.

В некоторых случаях вы можете заметить, что циркуляционный насос работает, но не имеет способности набирать нужных оборотов. Иногда при ошибке 02 пользователи отмечают, что крыльчатка имеет механические повреждения. Иногда не работает датчик протока в системе теплоносителя, а отопительный распределительный кран оказывается закрытым.

Варианты устранения ошибки 02

Газовый котел «Навьен», неисправности которого могут стать для пользователя неприятным сюрпризом, иногда выдает ошибку 02. При этом мастеру следует отрегулировать давление, избавив систему от лишнего воздуха, а также проанализировав сопротивление катушки насоса. Крыльчатка должно быть проверена на наличие повреждений, как и в вышеописанном в случае. Сопротивление датчика протока нужно проверить на замыкание, открыть распределительный кран, а после разобрать корпус датчика, что позволит почистить флажок. Газовый котел «Навьен», неисправности которого привели к сообщению об ошибке 02 на дисплее, скорее всего, столкнулся с проблемой воздушной пробки. Вода при этом находится в контуре, нагревается, но после попадания воздуха температура резко падает, она достигает критической отметки, именно поэтому на дисплее появляется ошибка 02.

Возникновение ошибки 10

Ошибка 10 выдается при нарушении работы вентилятора, может произойти его перегиб, а в некоторых случаях оказываются неправильно подсоединены трубки датчика давления воздуха. Они должны вести к улиткам вентилятора. Иногда на ошибку 10 указывает засоренный дымоход или сильные порывы ветра.

Способы решения проблемы

Настенный газовый котел «Навьен», неисправности которого могут обозначаться цифрой 10, должен быть отремонтирован, что иногда предусматривает замену вентилятора. При необходимости мастеру следует прочистить дымоход. Следует удостовериться в том, что подсоединение трубок, которые ведут к улитке вентилятора, осуществлено правильно. Они должны иметь перегиб.

Возникновение шума

Иногда пользователи замечают, что двухконтурный котел при включении горячей воды начинает издавать шум, при этом на дисплее не появляется ошибка. Давление в отопительном контуре может составить 1,5 атм, а устранение проблемы заключается в использовании качественного теплоносителя, который не сможет привести к поломке теплообменника. Если вы все же столкнулись с данной проблемой, то теплообменник необходимо снять и почистить, при необходимости заменив на новый.

Ошибка 011

Неисправности котла «Навьен айс» иногда сопровождаются выведением ошибки в виде 011. Она указывает на заполнение теплоносителя. Если вы приобрели оборудование, рассчитанное на европейский рынок, то такая ошибка может возникнуть, а вот у адаптированных котлов она невозможна.

Заключение

«Навьен» - котлы, коды неисправностей которых были перечислены выше, характеризуются надежностью, удобством в эксплуатации и монтаже, а также универсальностью и безопасностью. Эти качественные характеристики чаще заставляют потребителей выбирать подобные устройства для обеспечения жилья горячей водой и обустройства системы отопления.

fb.ru

Вероятные ошибки, их коды и неисправности котлов Навьен (Navien)

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Навьен (Navien) Пантера версия 17. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.

Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.

Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор-стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.

Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.

Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.

Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.

Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.

Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Код ошибки 03 — Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.

Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.

Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 04 — Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 05 — Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 06 — Короткое замыкание цепи датчика температуры отопительной воды

В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 07 — Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 08 — Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.

Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.

Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Код ошибки 13 — Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Код ошибки 15 — Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Код ошибки 16 — Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву:

  • Откл. 98 C;
  • Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навьен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Код ошибки 27 — Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

teplofan.ru

Газовый котел навьен неисправности и их устранение

В настоящее время газовые котлы активно используются не только на дачах или других просторных помещениях. Сегодня потребители покупают тепловое оборудование и для установки в квартиры. Газовые котлы Навьен сейчас оказывают значительное влияние на покупателей.

Главным преимуществом тепловых устройств данной фирмы заключается в следующем: оборудование включает в себя два теплообменника, а это увеличивает подачу тепла в помещение. Газовый котел Навьен не подвергается коррозии, а все потому, что он сделал из нержавеющей стали.

Виды котлов:

Пример обвязки котла с естественной циркуляцией

Газовый котел Навьен предполагает два варианта настенного оборудования. Эти разнообразные устройства созданы для большего комфорта. Настенные приборы собраны с помощью системой защиты от промерзания и турбонаддувом.

Также данный газовый котел предусматривает и напольный вид. Такой Навьен обеспечит жилое помещение и теплом, и горячей водой. Компактный размер газового котла позволит удобно разместить рядом с ним другие предметы мебели. Мощность газового котла Навьен составляет: 11-34 кВт.

Конденсационные приборы, которые выделяют следующую норму КПД – 108%. Этот факт говорит потребителю о том, что использование данного устройства будет менее затратным.

Неисправности – не исключение и для газовых котлов Навьен. Коды ошибок в этих приборах потребитель может увидеть на дисплее оборудования. Неисправности неизбежны. Но паниковать не стоит. Ниже будут приведены случаи неисправностей, связанных с эксплуатацией газового котла.

  • 01Е – означает перегрев прибора.
  • 02Е – недостаточно газа в теплоносителе, а также может быть другой вариант этой проблемы: произошел сбой датчика.
  • 03Е – на котел не поступает информация об огне.
  • 04Е – либо проблема с датчиком, либо экран выдает дезинформацию об огне.
  • 05Е – в температурном датчике системы отопления происходит разрыв цепи.
  • 06Е – в цепи датчика температуры возникает короткое замыкание.
  • 07Е – возможна неисправность, связанная с поломкой в цепи датчика горячего водоснабжения.
  • 08Е – как и в ошибке 06Е обозначает короткое замыкание в цепи. Только на этот раз КЗ происходит в цепи температурного датчика горячего водоснабжения.
  • 09Е – ошибка, связанная с вентилятором и его влиянием на тепловое оборудование.
  • 10Е – в системе дымоудаления произошел сбой.
  • 13Е – в датчике протока системы отопления возникло короткое замыкание.
  • 15Е – ошибка в работе теплового оборудования или абсолютная неисправность платы управления.
  • 27Е – разрыв в цепи датчика, в котором измеряется давление воздуха.

Что касается решений этих проблем, то у любого клиента фирмы Навьен есть два пути: обратиться в сервисную службу или же самому справиться с неприятной задачей.

Рассмотрим ошибку 01. Главной причиной этого «тревожного» кода может быть засорение. В другом случае – сломался циркуляционный насос. Что нужно предпринять? Изучить фильтр прибора и посмотреть наличие в нем воздуха. Затем проверить систему отопления. Необходимо проследить за работой катушки, возможно, в ней произошло замыкание. А в циркуляционном насосе посмотреть повреждения: крыльчатка может быть сломана.

Ошибка 02 сопровождается внешними факторами. Из крана, по которому течет теплая вода, резко начинает «пульсировать» холодная. Зато в плане отопления помещения никаких проблем не возникает. Основными причинами этой ошибки являются: гидравлический недостаток, отсутствие функций в датчике, заблокирован отопительный кран. Что делать с этим? Опять же проверить датчик на замыкание, изучить сопротивление, проходящее через катушку насоса. Ошибка произошла в результате попадания воздуха в систему горячего водоснабжения. Вода, находящаяся в приборе нагревается, но после того, как воздух образовался в теплообменнике, отметка на градуснике возрастает до опасного показателя.

Ошибка 10 – это засор дымохода или нарушение работы дымохода. Что сделать? Лучше всего в этом случае заменить вентилятор, причем на ту же фирму Навьен. Также следует изучить все провода, прилегающие к датчику воздуха от трубки.

Иногда возникают случаи, когда двухконтурный газовый котел Навьен издает непонятные шумы. Эта проблема тоже решаема, потому что это обычная забивка теплообменника. В этом случае клиент может заменить устройство на новое, или же, демонтировать его и восстановить до прежнего состояния.

Ошибка 11 похожа на предыдущую. Здесь также забивается теплоноситель. В данном случае устройство лучше заменить.

myaquahouse.ru

Ремонт котлов Navien (Навьен) Уфа

Ошибки котлов Навьен



Ошибка 02

Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)
Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.
Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.
Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор-стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.
Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.
Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.
Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.
Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.
Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Ошибка 03
Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени
Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.
Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.
Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.
Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.
Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.
Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 04
Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени
При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).
Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 05
Обрыв цепи датчика температуры отопительной воды
Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.
Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 06
Короткое замыкание цепи датчика температуры отопительной воды
В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.
КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 07
Обрыв цепи датчика температуры горячей хозяйственной воды
Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.
Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08
Короткое замыкание цепи датчика температуры горячей хозяйственной воды
Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.
КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 09
Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)
Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.
Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.
Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.
Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Неисправен датчик фазового управления. Замените вентилятор в сборе.

Ошибка 10
Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)
Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.
Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.
Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Ошибка 13
Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)
Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильноударить по датчику протока.

Ошибка 15
Сбой в работе или неисправность платы управления
Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.
Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.
На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Ошибка 16
Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.
В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 C; Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.
Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.
Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.
При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Ошибка 18
Перегрев датчика дымоудаления (Navien Ace атмосферный)
Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навиен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.
Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.
Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Ошибка 27
Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)
Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.
Неисправен или некорректно работает датчик Холла. Заменить датчик APS.
Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Navien - Home Inspection Insider

Все безрезервуарные водонагреватели рано или поздно удивят вас неожиданным кодом ошибки. К сожалению, это всегда неподходящее время. То же самое и с водонагревателями без резервуаров Navien.

Хотя этот код ошибки не является приятным, он, с другой стороны, может помочь вам определить, что не так с вашим водонагревателем без резервуара, чтобы вы могли предпринять соответствующие действия.

При появлении кода ошибки вы, скорее всего, услышите звуковой сигнал.Если у вас нет горячей воды, возможно, вы перегрузили безбаковый водонагреватель или имеете хотя бы один код ошибки.

В этом руководстве будут рассмотрены и рассмотрены коды ошибок безрезервуарных водонагревателей Navien, их значение, устранение неисправностей и многое другое. Итак, давайте посмотрим.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Код ошибки E001: Перегрев теплообменника

Код ошибки Navien E001 вызван перегревом теплообменника .Чтобы исправить код ошибки Navien E001, вам может потребоваться очистить сетчатый фильтр и промыть теплообменник. Убедитесь, что скорость потока и напряжение на печатной плате в насосе находятся в пределах спецификации и что вода циркулирует должным образом.

У нас есть практическое руководство по обслуживанию безрезервуарных водонагревателей. В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.

Код ошибки E002: Низкое давление на стороне нагрева

Код ошибки Navien E002 означает, что на стороне нагрева низкое давление.Код ошибки Navien E002 может быть вызван низким давлением воды, поэтому необходимо убедиться, что устройство получает достаточно воды. Вам также может потребоваться перезапустить устройство, чтобы исправить этот код ошибки.

Код ошибки E003: Сбой зажигания

Код ошибки Navien E003 указывает на сбой в зажигании блока . Если ваш Navien отображает код ошибки E003, убедитесь, что подача газа включена и работает, что устройство запитано, заземляющий провод подключен и воспламенитель производит искру.

Очистите или замените запальный электрод или печатную плату, если необходимо.

Это также происходит из-за сбоя питания. Если вы живете в районе, где регулярно случаются перебои в электроснабжении или отключении электроэнергии, вам может потребоваться резервный источник питания от батареи для вашего водонагревателя без резервуара.

Код ошибки E004: Обнаружение ложного пламени

Код ошибки Navien E004 указывает на то, что устройство обнаруживает ложное пламя . Чтобы устранить неисправность с кодом ошибки Navien E004, убедитесь, что провод заземления подключен правильно и не ослаблен.В дополнение к этому проверьте, производит ли воспламенитель искру.

Код ошибки E011: Высокое давление на стороне нагрева

Код ошибки Navien E011 означает высокое давление на стороне нагрева . Этот код ошибки может быть исправлен путем выключения устройства, слива воды для сброса давления и повторного включения. Если ошибка не исчезнет, ​​проверьте состояние датчика. При необходимости замените датчик.

Код ошибки E012: Потеря пламени

Код ошибки Navien E012 означает потерю пламени .Чтобы устранить неисправность и исправить код ошибки Navien E012, убедитесь, что главный газовый клапан открыт, а давление газа находится в пределах спецификации. Также проверьте впускной воздушный фильтр, заземляющий провод, источник питания и проводку теплообменника.

Вам также может потребоваться проверить и отрегулировать синхронизацию защиты от коротких циклов, поскольку в некоторых случаях это также может вызвать код ошибки E012.

Код ошибки E016: Перегрев теплообменника

Код ошибки Navien E016 означает, что теплообменник перегревается .Чтобы исправить и устранить неисправность Navien с кодом ошибки E016, выключите устройство на 30 секунд, а затем снова включите. Проверьте и очистите фильтр холодной воды и сетчатый фильтр, а также промойте теплообменник. Проверьте выключатель верхнего предела, 3-ходовой клапан и печатную плату.

Код ошибки E030: Ненормальная температура выхлопных газов

Код ошибки Navien E030 вызван перегревом выхлопных газов . Чтобы устранить неполадки и исправить код ошибки Navien E030, выключите устройство на 30 секунд, а затем снова включите.Проверьте сетчатый фильтр и теплообменник. Очистите сетчатый фильтр и при необходимости промойте теплообменник.

Блок перестанет работать, если температура выхлопных газов превысит 230 ° F (110 ° C) более чем на 10 секунд.

Код ошибки E046: Ошибка теплообменника

Код ошибки Navien E046 означает короткое замыкание на термисторе теплообменника . Чтобы исправить код ошибки Navien E046, проверьте состояние проводки термистора теплообменника. Убедитесь в отсутствии ослабленных соединений и повреждений проводки.

Код ошибки Navien E046 также может указывать на ограничение ограничения, и в этом случае рекомендуется обратиться за дополнительной помощью к лицензированному подрядчику.

Код ошибки E047: Ошибка термистора выхлопных газов

Код ошибки Navien E047 указывает на проблему в работе термистора выхлопных газов . Код ошибки Navien E047 может быть вызван обрывом или коротким замыканием термистора выхлопных газов, и в этом случае, чтобы исправить этот код ошибки, вам необходимо проверить соединение и проводку на термисторе выхлопа.

Код ошибки E060: Ошибка концевого выключателя двойной трубки Вентури

Код ошибки Navien E060 означает проблему с концевым выключателем двойной трубки Вентури . Если ваш Navien отображает код ошибки E060, вам необходимо проверить соединение двойной трубки Вентури. В некоторых случаях может потребоваться полная замена двойной трубки Вентури, чтобы исправить этот код ошибки.

Код ошибки E109: Ошибка работы двигателя вентилятора

Код ошибки Navien E109 указывает на ошибку двигателя вентилятора .Чтобы устранить неисправность с кодом ошибки Navien E109, проверьте и при необходимости очистите впускной воздушный фильтр и двигатель вентилятора. Если код ошибки сохраняется, измерьте напряжение на печатной плате и замените вентилятор, если напряжение в пределах спецификации.

Код ошибки E110: Засорение выхлопных газов

Код ошибки Navien E110 означает, что существует засорение выхлопных газов . Чтобы исправить код ошибки Navien, E110 гарантирует, что ничто не препятствует и не блокирует выхлопную трубу и что выхлопная труба чиста. Кроме того, оцените состояние фильтра всасываемого воздуха и при необходимости очистите его.

Этот код ошибки также может быть вызван закупоркой конденсата. Если код ошибки сохраняется после перезагрузки устройства, возможно, вам потребуется заменить датчик давления воздуха.

Код ошибки E127: Ошибка APS (обрыв, короткое замыкание, начальное значение или отсутствие реакции)

Код ошибки Navien E127 указывает на проблему с датчиком давления воздуха (APS) . Код ошибки E127 может быть вызван обрывом или коротким замыканием APS. Выключите его и проверьте состояние APS.Если код ошибки сохраняется после сброса, возможно, потребуется заменить APS.

Код ошибки E205: Ошибка на выходе H / E: обрыв или короткое замыкание термистора

Код ошибки Navien E205 указывает на проблему с работой термистора подачи отопления . Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E205. Чтобы исправить этот код ошибки, проверьте состояние термистора подачи тепла и разъемы проводки насоса.

Код ошибки E218: Ошибка впуска H / E: обрыв или короткое замыкание термистора

Код ошибки Navien E218 означает наличие проблемы с работой термистора обратной линии отопления.Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E218. Чтобы исправить этот код ошибки, проверьте состояние термистора обратной линии отопления и разъемы проводки насоса.

Код ошибки E302: Ошибка низкого давления воды

Код ошибки Navien E302 означает, что давление воды слишком низкое . Если ваш Navien отображает код ошибки E302, проверьте клапан подачи воды, давление воды и предохранительный клапан. При необходимости замените любые детали.

Код ошибки E352: Ошибка высокого давления воды

Код ошибки Navien E352 указывает на высокое давление воды .Если ваш Navien отображает код ошибки E352, вам необходимо проверить давление воды в пределах допустимого диапазона и проверить работу клапана подачи и клапана сброса давления воды.

Код ошибки E353: Ошибка датчика давления воды

Код ошибки Navien E353 указывает на проблему с датчиком давления воды . Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E353. Проверьте и убедитесь, что датчик давления воды и проводка находятся в хорошем рабочем состоянии и нет ли ослабленных контактов.При необходимости замените датчик.

Код ошибки E407: Выход горячей воды 1: Обрыв или короткое замыкание термистора

Код ошибки Navien E407 указывает на проблему с термистором на выходе горячей воды . Обрыв или короткое замыкание датчика вызывает код ошибки Navien E407. Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.

Код ошибки E421: Вход 1 холодной воды: обрыв или короткое замыкание термистора

Код ошибки Navien E421 означает, что имеется проблема с термистором на входе 1 холодной воды.Обрыв или короткое замыкание датчика вызывает код ошибки Navien E421 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор на входе холодной воды.

Код ошибки E432: Впуск 2 холодной воды: обрыв или короткое замыкание термистора

Код ошибки Navien E432 является признаком проблемы с термистором на впуске 2 холодной воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E432 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.

Код ошибки E434: Неисправность клапана регулировки воды

Код ошибки Navien E434 означает, что существует проблема с клапаном регулировки воды. Код ошибки Navien E434 может быть вызван открытым или укороченным клапаном регулировки воды . Выключите проточный водонагреватель и проверьте состояние и проводку клапана. При необходимости обратитесь в сервисную службу.

Код ошибки E438: Неисправность в циркуляционном насосе

Код ошибки Navien E438 означает, что существует проблема с циркуляционным насосом .Чтобы устранить этот код ошибки, проверьте подачу воды и циркуляционные насосы, датчик потока и насос. В случае ошибки с кодом E438 может потребоваться замена насоса, датчика потока или печатной платы.

Код ошибки E439: Ненормальный датчик потока

Код ошибки Navien E439 указывает на проблему с датчиком потока. Код ошибки E439 может быть вызван неисправным датчиком потока, печатной платой или отсутствием подачи холодной воды .

Чтобы исправить этот код ошибки, проверьте, есть ли поток воды при выключенной каскадной системе.Если есть поток воды, очистите и проверьте состояние разъема датчика потока.

Код ошибки E441: Выход 2 горячей воды: обрыв или короткое замыкание термистора

Код ошибки Navien E441 является признаком проблемы с термистором выхода 2 горячей воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E441 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.

Код ошибки E445: Ненормальный смесительный клапан

Код ошибки Navien E445 указывает на неисправность смесительного клапана .Код ошибки Navien E445 обычно вызван неисправным датчиком обратной связи, повреждением, открытием, коротким замыканием или блокировкой смесительного клапана или неисправной печатной платой. При необходимости вызовите лицензированного специалиста.

Код ошибки E480: Обрыв или короткое замыкание термистора внешнего резервуара (только настройка термистора системного котла)

Код ошибки Navien E480 означает, что существует проблема с термистором внешнего резервуара, обычно вызванная обрывом (при температурах ниже 14 ° F) или закороченный датчик . Проверьте разъемы датчика, чтобы убедиться, что они установлены правильно и не мокрые.При необходимости замените термистор резервуара.

Код ошибки E515: Ошибка PCB

Код ошибки Navien E515 указывает на проблему с PCB . В случае кода ошибки E515 необходимо проверить печатную плату, устройство контроля печатной платы, воспламенитель, вентилятор, двойную трубку Вентури и трехходовой клапан. Убедитесь, что они в хорошем состоянии и правильно подключены к печатной плате.

Код ошибки E517: Ошибка настройки DIP-переключателя

Код ошибки Navien E517 указывает на проблему с DIP-переключателем .Чтобы устранить неполадки и исправить код ошибки Navien E517, вам необходимо проверить микропереключатели на передней панели устройства и печатной плате. Если ошибка повторяется и все в порядке, вызовите лицензированного специалиста.

Код ошибки E593: Неверная клавиша панели

Код ошибки Navien E593 вызван проблемой с работой клавиш передней панели. Чтобы исправить код ошибки Navien E593, вам необходимо проверить, работают ли клавиши панели должным образом. Если они перезапустят устройство и не заменят переднюю панель.

Код ошибки E594: Частичная ошибка связи PCB

Код ошибки Navien E594 указывает на частичную ошибку связи PCB или ошибку EEPROM . Проверьте печатную плату устройства на предмет повреждений или проблем с проводкой. Если ошибка не устраняется и все выглядит необычно, обратитесь к лицензированному подрядчику, чтобы оценить состояние вашего безрезервуарного водонагревателя Navien.

В дополнение к этому вам также может потребоваться проверить состояние и проводку датчика выхлопа, стержня пламени и датчика давления, чтобы убедиться, что все они в хорошем состоянии.

Код ошибки E615: Ошибка ввода и памяти

Код ошибки Navien E615 может указывать на ошибку входных данных или ошибку памяти . Выполните сброс устройства и проверьте печатную плату, а также состояние и проводку датчика выхлопных газов, стержня пламени и датчика давления. Измерьте выходное напряжение датчика давления и убедитесь, что оно находится в пределах допустимого диапазона. При необходимости вызовите сервисную службу.

Код ошибки E736: Ненормальная каскадная связь

Код ошибки Navien E736 указывает на проблему с каскадной связью .Убедитесь, что версия печатной платы совместима, и проверьте, правильно ли установлен каскадный кабель ready-link и проверьте настройки каскада. Если ошибка не исчезнет после перезагрузки устройства, обратитесь к лицензированному специалисту.

Код ошибки E740: Ошибка датчика наружной температуры

Код ошибки Navien E740 означает, что возникла проблема с датчиком наружной температуры . Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E740. Чтобы исправить это, убедитесь, что проводка датчика находится в хорошем состоянии и работает правильно, а кривая сброса для наружной установки выбрана правильно.

См. Нашу статью «Можно ли устанавливать водонагреватели снаружи: что следует знать» для получения дополнительной информации о моделях безбаквальных водонагревателей для установки вне помещений.

Код ошибки: E760: Сигнал тревоги промывки

Код ошибки Navien E760 - это сигнал тревоги промывки . Этот код ошибки сам по себе не является кодом ошибки, а скорее является напоминанием. Если ваш безрезервуарный водонагреватель Navien выдает ошибку E760, это означает, что вам необходимо промыть теплообменник.

У нас есть практическое руководство по обслуживанию безрезервуарного водонагревателя.В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.

Код ошибки E782: Ошибка связи на главной панели

Код ошибки Navien E782 указывает на ошибку связи на главной панели . Чтобы устранить ошибку Navien с кодом E782, проверьте состояние и работу печатной платы. Чтобы исправить эту ошибку, вам может потребоваться, чтобы лицензированный подрядчик оценил состояние вашего устройства и при необходимости заменил печатную плату.

Код ошибки E783: Ошибка OT-remote Controller

Код ошибки Navien E783 означает, что существует проблема с работой OT-remote controller . Проверьте состояние контроллера и при необходимости замените его.

Код ошибки E785: Ненормальная работа реле потока

Код ошибки Navien E785 означает, что существует проблема с работой внешнего реле потока . Проверьте линию холодной воды и состояние реле протока.Проверьте, находится ли реле потока в выключенном или включенном положении, а также проверьте сопротивление термоблока. При необходимости замените контроллер или датчик.

Код ошибки E787: Ошибка сброса устройства

Код ошибки Navien E787 указывает на то, что во время сброса устройства возникла проблема. Выключите устройство как минимум на 30 секунд и убедитесь, что все работает правильно, а затем снова включите его. Если код ошибки не исчезнет, ​​попросите техника оценить состояние устройства.

Бесконтактные водонагреватели служат в среднем 20 лет, и за это время у вас обязательно будет хотя бы один из этих кодов ошибок Navien. Мы надеемся, что при покупке водонагревателя без резервуара вы найдете это руководство полезным и поместите его в закладки для дальнейшего использования.

Другие способы устранения неисправностей Руководства по кодам ошибок безрезервуарного водонагревателя

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов с помощью рекламы и ссылка на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Код ошибки Navien Поиск и устранение неисправностей | Горячая вода сейчас! Лейквуд, CO

Код ошибки Navien NPE

E003

  • Проверить, открыт ли ручной газовый клапан
  • Проверить магистраль подачи газа
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Убедитесь, что давление газа находится в рабочем диапазоне
  • Проверить правильность работы двойного Вентури
  • Проверить настройки DIP-переключателя
  • Проверить, нет ли искры в запальнике
  • Затяните клеммы заземления на теплообменнике

Код ошибки Navien NPE

E004

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить, нет ли искры в запальнике
  • Затяните клеммы заземления на теплообменнике

Код ошибки Navien NPE

E012

  • Проверить, открыт ли главный газовый клапан
  • Проверить впускной воздушный фильтр
  • Проверить блок питания
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить давление газа на входе
  • Проверить заземляющий провод
  • Затяните клеммы заземления на теплообменнике
  • Отрегулируйте время антикороткого цикла

Код ошибки Navien NPE

E016

  • Выключите устройство, подождите не менее 30 минут, а затем перезапустите
  • Очистите фильтр и сетчатый фильтр на входе воды
  • Проверить теплообменник и при необходимости промыть его
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте выключатель верхнего предела и плату
  • Проверить работу насоса (только для моделей A)
  • Проверить 3-ходовой клапан
  • Проверить настройки DIP-переключателя

Код ошибки Navien NPE

E030

Перегрев выхлопа: датчик ограничения выхлопа отключает агрегат, когда температура дымовых газов превышает 230 ° F в течение более 10 секунд.

  • Выключите устройство, подождите не менее 30 минут, а затем перезапустите
  • Очистите фильтр и сетчатый фильтр на входе воды
  • Проверить теплообменник и при необходимости промыть его
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте термистор выхлопных газов и проверьте значение [K] в режиме ДИАГНОСТИКИ
  • Проверить настройки DIP-переключателя
  • Проверить клапан регулировки воды

Код ошибки Navien NPE

E047

Ненормальный разрыв или короткое замыкание термистора выхлопных газов

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить соединение термистора выхлопа
  • Проверить правильность подключения к плате

Код ошибки Navien NPE

E060

Ненормальная работа концевого выключателя с двумя трубками Вентури

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте соединение двойной трубки Вентури
  • Проверить правильность работы Dual Venturi в режиме TEST
  • Проверить газовое отверстие на предмет засорения

Код ошибки Navien NPE

E109

Ненормальная работа двигателя вентилятора

  • Проверить и очистить фильтр всасываемого воздуха
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте правильность напряжения и подключения проводов
  • Проверить и очистить двигатель вентилятора

Код ошибки Navien NPE

E110

  • Проверьте впускной / выпускной / сливной трубопровод конденсата на предмет засорения.(лед, снег, живая природа и т. д.)
  • Проверить и очистить фильтр всасываемого воздуха
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • В качестве временного решения для устранения неполадок перезапустите устройство и / или снимите переднюю крышку

Код ошибки Navien NPE

E407

Неисправность термистора на выходе горячей воды, обрыв или короткое замыкание

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить термистор
  • Заменить термистор

Код ошибки Navien NPE

E421

Ненормальное состояние термистора на входе холодной воды, обрыв или короткое замыкание

  • Пришло время связаться с Hot Water Now!
  • Проверить термистор
  • Проверить значение [C] в режиме ДИАГНОСТИКИ
  • Заменить термистор

Код ошибки Navien NPE

E432

Ненормальный вход холодной воды2: термистор обрыв или короткое замыкание

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить термистор
  • Проверить значения напряжения и сопротивления термистора
  • Заменить термистор

Код ошибки Navien NPE

E434

Ненормальный клапан регулировки воды открыт или короткое замыкание

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить клапан регулировки воды

Код ошибки Navien NPE

E438

Ненормальный циркуляционный насос (только модели "A")

  • Проверить циркуляционный насос
  • Проверить водяной фильтр на предмет засорения
  • Проверить магистраль холодной воды
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить датчик потока
  • Установите режим внутренней рециркуляции и проверьте расход

Код ошибки Navien NPE

E439

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить датчик потока

Код ошибки Navien NPE

E441

Ненормальное состояние на входе горячей воды2: термистор обрыв или короткое замыкание

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить термистор
  • Заменить термистор

Код ошибки Navien NPE

E445

Ненормальный смесительный клапан открыт или короткое замыкание

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверить смесительный клапан

Код ошибки Navien NPE

E515

Ненормальная связь с печатной платой

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Субкод 1 ~ 7 PCB> Устройство зажигания: проверьте плату
  • Subcode 8 PCB> Ignitor: Проверить соединение PCB и воспламенитель
  • Субкод 9 PCB> Fan: Проверьте соединение PCB и вентилятор
  • Субкод 10 Устройство контроля неисправности печатной платы: проверьте соединение печатной платы и двойную трубку Вентури
  • Субкод 10 ~ 12 Ненормальная связь между печатной платой и двойной трубкой Вентури: проверьте соединение печатной платы и двойную трубку Вентури

Код ошибки Navien NPE

E517

Неправильная установка двухрядного переключателя

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте микропереключатели на передней панели и печатной плате

Код ошибки Navien NPE

E593

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте панель

Код ошибки Navien NPE

E594

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Субкод 0 Концевой выключатель верхнего предела теплообменника: проверьте плату
  • Субкод 1 Датчик выхлопных газов: проверьте соединение датчика выхлопных газов и датчик
  • Субкод 2 Датчик пламени: проверьте соединение стержня пламени и датчик пламени
  • Субкод 3 ~ 14 PCB: проверьте PCB
  • Субкод 15 Ниже диапазона входных данных от датчика давления: проверьте проводку датчика давления и выходное напряжение датчика давления
  • Субкод 16 За пределами диапазона входных данных от датчика давления: проверьте проводку датчика давления и выходное напряжение датчика давления

Код ошибки Navien NPE

E594

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Субкод 0 От концевого выключателя верхнего предела теплообменника: проверьте плату
  • Субкод 1 Датчик выхлопных газов: проверьте соединение проводки датчика и датчик выхлопа
  • Субкод 2 Пламенный стержень: проверьте подключение проводки пламегасителя и пламегасителя.
  • Субкод 3 ~ 14 Ненормальная память печатной платы: проверьте печатную плату
  • Субкод 15 Ниже диапазона входных данных от датчика давления: проверьте подключение проводки датчика давления и выходное напряжение датчика давления
  • Субкод 16 Выход за пределы диапазона входных данных от датчика давления: проверьте подключение проводки датчика давления и выходное напряжение датчика давления

Код ошибки Navien NPE

E736

Ненормальная каскадная связь

  • Проверьте кабель Ready-Link
  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Проверьте настройки каскада
  • Проверить версию печатной платы на совместимость

Код ошибки Navien NPE

E740

Ненормальный датчик температуры наружного воздуха обрыв или короткое замыкание (появляется только при включении кривой сброса наружного воздуха)

  • Для вашей безопасности и здоровья вашего оборудования, позвоните или свяжитесь с горячей водой прямо сейчас! для дальнейшего поиска неисправностей
  • Убедитесь, что кривая сброса наружного блока настроена правильно
  • Проверьте подключение проводки датчика температуры наружного воздуха

Код ошибки Navien NPE

E760

  • Требуется промывка теплообменника

Код ошибки Navien NPE

E782

Ненормальная связь с главной панелью

Код ошибки Navien NPE

E785

Ненормальная работа датчика потока

  • Проверить линию холодной воды
  • Проверьте соединение реле протока
Коды ошибок холодильников Samsung

- Коды ошибок HVAC и руководства по обслуживанию PDF

Коды ошибок, которые холодильник отображает на дисплее, помогают определить причину поломки холодильника.Помимо кода, техник может подавать звуковой сигнал.

Код ошибки 01 указывает на сбой в работе льдогенератора. В частности, датчик может быть неисправен или неправильно подключен.

Код ошибки 02 сообщает о неисправности датчика холодильной камеры (отказ датчика или нарушение связи).

Код ошибки 03 указывает на неисправность датчика размораживания в холодильном отделении, его неисправность или неправильное подключение.

Код ошибки 04 указывает на неисправность вентилятора охлаждающего отсека. Это очень частое сообщение может говорить о неисправности вентилятора, повреждении контактов ЛЭП, цепи поломка и другие проблемы.

Код ошибки 05 появляется, если расширитель льда и устройство выравнивания не сработали более трех раз, и указывает на функциональную неисправность льдогенератора.

Код ошибки 06 указывает на то, что датчик CoolSelectZone неисправен или подключен неправильно.

Код ошибки 07 указывает на сбой в работе датчика температуры окружающей среды, например, его выход из строя или неправильное подключение.

Код ошибки 08 указывает на то, что датчик морозильной камеры работает неправильно или неправильно подключен.

Код ошибки 09 является признаком неисправности в работе датчика размораживания испарителя морозильной камеры или сбоя в подключении этого датчика.

Код ошибки 10 указывает на то, что вентилятор морозильной камеры не работает должным образом. Например, может быть поврежден сам вентилятор, контакт линии передачи или проводка.

Код ошибки 11 указывает на неисправность вентилятора конденсатора или поврежденный контакт.

R5 - ошибки датчиков температуры холодильной камеры.

В цепи датчика обнаружена неисправность или короткое замыкание.

D5 - ошибки датчиков температуры испарителя.

Проблемы в датчике температуры испарителя.

F5 - ошибка в работе датчика температуры морозильной камеры.

Обнаружено короткое замыкание или разрыв в цепи датчика.

E5 - погрешности температурных датчиков экологического мониторинга.

Обнаружено короткое замыкание или разрыв в цепи датчика.

RD - обнаружена ошибка в работе воздушной заслонки.

Проверьте геркон, двигатель или демпферную прокладку.

Rheem Air Conditioner Repair Guide (Устранение неисправностей и другое)

Наше обширное руководство по ремонту кондиционеров Rheem поможет вам устранить многие проблемы, связанные с вашим кондиционером Amana, от замены воздушного фильтра до наиболее распространенных проблем!


Обратите внимание, что следующие данные предназначены только для информационных целей.Любое обслуживание, которое вы пытаетесь выполнить, осуществляется на ваш страх и риск.

Rheem Краткий обзор

Rheem была основана в 1925 году, и сегодня они являются одним из крупнейших производителей систем отопления, вентиляции и кондиционирования воздуха в Северной Америке. Наряду с производством многих высокоэффективных и стандартных кондиционеров они также производят системы отопления для дома, холодильные изделия и многое другое.

Когда вы покупаете кондиционер Rheem , важно правильно ухаживать за ним, чтобы обеспечить наиболее эффективную работу и самый долгий срок службы устройства.Сегодня мы расскажем вам об общих проблемах, связанных с обслуживанием и ремонтом, с которыми вы можете столкнуться при использовании системы охлаждения Rheem.

Как заменить воздушный фильтр

Rheem рекомендует заменять фильтр кондиционера каждые 90 дней, и это обеспечит наилучшее качество воздуха в вашем доме, сэкономит ваши деньги, максимизирует эффективность устройства и гарантирует, что вы получите максимум лет от вашего кондиционера. Вот краткое руководство, которое поможет вам в процессе замены фильтра:

  • Отключите питание устройства, чтобы избежать удара
  • Найдите фильтр, который обычно находится в воздуховоде возвратного воздуха
  • Снимите старый фильтр, выдвинув его из паза
  • Замените фильтр новым с помощью стрелок, нанесенных на фильтр
  • Включите установку снова

Что не так с вашим кондиционером?

Общие проблемы и устранение неисправностей кондиционеров

Не забудьте полностью выключить кондиционер, прежде чем открывать его, чтобы осмотреться или попытаться что-то исправить.

Не охлаждается должным образом?

Это может быть что-то простое, например, настройка термостата, но также может быть, что размер блока не подходит для вашего дома или что хладагент низкий. Признаки низкого уровня хладагента включают в себя выдувание горячего воздуха из блока, шипение или пузыри, лед на линии хладагента и колебания температуры.

Компрессор не работает?

Проблема с компрессором может быть вызвана многими причинами, включая низкий уровень хладагента, слишком много хладагента, неплотное соединение, низкое напряжение и неисправный контактор или конденсатор.

Неприятный запах?

Фильтры кондиционера могут поглощать запахи из вашего дома, такие как запахи от приготовления пищи или дыма, и распространять их по всему дому. Самый простой способ решить эту проблему - регулярно менять фильтр.

Сниженный воздушный поток?

Вероятно, это вызвано грязным или забитым фильтром и может быть устранено заменой фильтра.

Не запускается вообще?

Существует множество потенциальных причин этой проблемы, включая неисправную плату управления, проблемы с питанием, настройки термостата, плохую проводку и проблемы с контролем высокого или низкого давления.

Утечка воды?

Одна из возможных причин этого - сливной поддон заполнен из-за засорения, и утечка может вызвать повреждение устройства. Если вы заметили утечку воды, возможно, необходимо прочистить сливную линию.

Проблемы с катушкой?

Змеевики конденсатора могут загрязняться, и их необходимо очищать один раз в год, тогда как змеевики испарителя могут быть повреждены коррозией и должны обслуживаться каждые три года.

Коды ошибок кондиционеров Rheem

Ваш кондиционер Rheem оснащен небольшим дисплеем, который он использует для передачи кодов, которые сообщают вам о состоянии устройства.Например, если блок работает нормально, он будет отображать определенный код. Однако есть также коды отображения ошибок, которые сообщают вам, когда есть проблема с вашей системой охлаждения и в чем она может быть.

Это важно, потому что это может дать вам представление о том, можете ли вы устранить проблему самостоятельно или вам следует вызвать лицензированного специалиста для ремонта. Вот список наиболее распространенных кодов, которые вы можете увидеть на вашем устройстве Rheem:

Когда обращаться к специалисту по ремонту кондиционеров

Хотя некоторые проблемы и проблемы с кондиционером вы можете решить самостоятельно, для некоторых требуется помощь лицензированного специалиста.Вот некоторые из этих проблем:

  • Агрегат работает неустойчиво
  • Возникла проблема с компрессором или змеевиками
  • Вы чувствуете запах гари, исходящий от агрегата
  • Агрегат не работает или не охлаждается должным образом, и это не из-за настройки термостата
  • Автоматический выключатель продолжает отключаться , или предохранитель питания продолжает перегорать
  • Шнур питания поврежден или нагревается
  • Утечка хладагента
  • Устройство издает громкие и странные звуки
  • Проблемы с проводкой или электрикой
  • Устройство протекает или на него капает вода

Если Если вы столкнулись с какой-либо из этих проблем или подозреваете их, вам следует немедленно выключить устройство и не включать его, пока он не будет отремонтирован лицензированным специалистом.

Кому звонить для ремонта кондиционера

Когда ваш кондиционер выходит из строя или требует технического обслуживания или ремонта, важно обратиться за помощью, чтобы обеспечить вам комфорт и поддерживать кондиционер в хорошем рабочем состоянии. Но если вы не знаете, кому доверить обслуживание кондиционера, то выбор подходящей компании, специализирующейся на HVAC, может оказаться сложной задачей.

Чтобы помочь вам найти подходящего специалиста, мы создали страницу сертифицированных партнеров независимых подрядчиков по ОВКВ страницу , которая поможет вам найти компанию, у которой есть все необходимые лицензии и страховки, хорошая репутация, опыт работы и многое другое.

Гарантийное покрытие Rheem

Все кондиционеры New Rheem

защищены гарантией, которая может сэкономить сотни или тысячи долларов на затратах на ремонт. Срок гарантии зависит от модели вашей системы охлаждения.

На кондиционеры

престижной серии Rheem распространяется 10-летняя ограниченная гарантия на комплектующие. На модели из их серии Classic распространяется 5-летняя ограниченная гарантия на комплектующие, а также 10-летняя условная гарантия на комплектующие. Чтобы иметь право на ограниченную гарантию, должны быть выполнены определенные условия в отношении регистрации, установки и владения.

Защитите свой кондиционер Rheem: зарегистрируйтесь и получите доступ к гарантии Rheem A / C здесь

Почему котел шокирует электричеством. Ошибки котлов навиен и их установка

Ошибка 02

Небольшой объем воды в системе отопления или обрыв цепи датчика расхода (модели Navien Ace)

Откройте кран подпитки и заполните систему отопления водой до рабочего давления 1.22–1,51 бар. Выполните проверку давления, следя за показаниями манометра.

Наличие воздуха в системе. Удалите воздух из системы отопления. Запустить котел в тестовом режиме на 1-2 часа, на что на DIP-переключателе установить первый переключатель в положение «Вкл» и перезапустить котел. Откройте все запорные и распределительные клапаны в системе, которые препятствуют необходимой циркуляции воды.

Циркуляционный насос не может достичь требуемой скорости. Проверить показания питающего напряжения в сети.Оно должно быть равным 220 В. При понижении или повышении напряжения в сети требуется подключение котла к электричеству. сеть через стабилизатор трансформатора. Проверить сопротивление обмотки статора эл. обрыв или короткое замыкание электродвигателя насоса. Если насос неисправен, замените его.

Циркуляционный насос в нормальном рабочем режиме, недостаточное давление. Проверить рабочее колесо насоса на предмет механических дефектов и повреждений. Если насос неисправен, замените его.

Насос не вращается, хотя питание на него в норме.Проверить электрические части насоса. Проверить насос на предмет заклинивания. Выкрутите заглушку на конце корпуса насоса и с помощью шлицевой отвертки проверните вал ротора двигателя насоса два-три раза. Если насос неисправен, замените его.

Отсутствует питание циркуляционного насоса. Неисправная плата управления. Перезапускаем котел Навьен. Если неисправность повторится снова, замена платы.

Звоните в цепь «Датчик потока - Блок управления» на обрыв. При обнаружении неисправности замените датчик потока.В расходомере подвижный исполнительный механизм с магнитом может зависнуть (флажок). Разберите и очистите датчик воздуховода. Довольно часто случается, что не сильно ударить по датчику воздуховода.

Фильтр (фильтр) бортовой системы загрязнен. Очистите фильтр (ы) и перезапустите котел. В качестве теплоносителя используется антифриз. В котлах Навьен использование антифриза запрещено.

Ошибка 03

Нет сигнала пламени или обрыв цепи датчика пламени

Проверьте давление газа на входе перед газовым клапаном.Давление газа должно составлять от 10–25 мбар для природного газа до 28–37 мбар для сжиженного нефтяного газа.

Убедитесь, что установлен Макс. и Мин. Рекомендуемые номинальные значения давления газа на форсунках. При необходимости отрегулируйте котел по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не попадает в горелку. Подача газа заблокирована или неисправен газовый клапан (газовый клапан). Кольцо катушек газового клапана на газовом клапане для обрыва или межвиткового контура. Сопротивление катушек двух запорных вентилей - 5.5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовый клапан.

Неисправен запальный трансформатор котла Навьен. Вызвать сам трансформатор и цепь «Трансформатор - блок управления» на предмет обрыва или короткого замыкания. Проверить выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В при условии, что первичное напряжение приложено в диапазоне 187–235 В. Сопротивление первичной обмотки составляет 1,4 кОм.Расстояние между электродами розжига должно быть 2-3 мм.

Поврежден керамический изолятор электродов зажигания и ионизации. Заменить электроды зажигания и ионизации. Обрыв цепи «Ионизационный электрод - Блок управления». Заменить электроды зажигания и ионизации вместе с соединительными проводами. При запуске котла накройте половину поперечного сечения входа фанкойла любым плоским подходящим предметом.

Ошибка 04

Ложное пламя или короткое замыкание цепи датчика пламени

При отсутствии горения принимается сигнал пламени.Короткое замыкание «Ионизационный электрод - Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Ошибка 05

Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры теплоносителя. Проверить сопротивление датчика; при необходимости замените.

Нет переключения между контактами датчика температуры OB и разъемом блока управления.Отсоедините разъем датчика температуры OB от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 06

Короткое замыкание в цепи датчика температуры отопительной воды

Неисправен OB датчика температуры полупроводникового NTC в котле Navien. Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры OB - Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 07

Обрыв цепи датчика температуры ГВС

Нет переключения между контактами датчика температуры ГВС и разъемом блока управления. Отсоедините разъем датчика температуры ГВС от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 08

Короткое замыкание в цепи датчика температуры ГВС

Неисправен полупроводниковый датчик температуры ГВС NTC.Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры ГВС - Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 09

Неисправность вентилятора (только Navien Ace и Ace Coaxial)

Электропитание подается на двигатель вентилятора, но он не вращается. Неисправный мотор вентилятора. Проверить обмотку двигателя вентилятора на обрыв или короткое замыкание. Сопротивление обмотки электродвигателя вентилятора составляет примерно 23 Ом при t20 С.При необходимости замените вентиляторный блок.

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Вентилятор работает, но не набирает номинальную скорость. Проверить напряжение питания двигателя вентилятора. Прозвонить обмотку электродвигателя вентилятора на предмет межвиткового замыкания, т.е. проверить сопротивление обмотки. При необходимости замените вентиляторный блок.

Проверить напряжение питания. Оно должно быть равным 220 В. При повышенном или пониженном напряжении питания котел рекомендуется подключать к сети через автотрансформаторный стабилизатор напряжения.

Неисправность в системе контроля фазного напряжения, т.е. неисправность в плате управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Неисправен датчик контроля фаз. Заменить блок вентилятора.

Ошибка 10

Неисправность системы дымоудаления (только Navien Ace и Ace Coaxial)

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, мешающие нормальному дымоудалению. При установке системы дымоудаления учитывать местную «розу ветров» и выводить дымоход в сторону, противоположную подветренной стороне дома.

Неисправность APS (система контроля давления воздуха). Проверьте, нет ли перегибов, перегибов и правильного подключения трубок от датчика APS к трубке Ventura в фанкойле.

Ошибка 13

Короткое замыкание в датчике протока отопительной воды (только модели Ace)

Звонить в цепь «Датчик воздуховода OV - Блок управления» на разрыв цепи; при необходимости замените датчик.В расходомере подвижный исполнительный механизм с магнитом может зависнуть (флажок). Разберите и очистите датчик воздуховода. Довольно часто случается легкое удары по датчику воздуховода.

Ошибка 15

Отказ или неисправность платы управления

Проверить все контактные соединения разъемов компонентов котла Навьен с разъемами блока управления. Отсоедините разъемы компонентов котла от разъемов блока управления, а затем снова подключите их для нормального контакта.Перезапустите котел; в случае повторного отказа замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите DIP-переключатели в правильное положение. Перезапустите котел; в случае повторного отказа замените плату управления.

На котле установлена ​​плата управления, модель и исполнение которой не соответствуют модели котла. Заменить плату управления.

Ошибка 16

Перегрев котла

Сработал датчик перегрева (аварийный термостат) и заблокировал работу котла.

В настенных котлах Navien Ace температура датчика перегрева: Выкл 98 С; На 83 С. Подождите, пока котел остынет, и перезапустите его.

Сам датчик перегрева неисправен или неисправен. Заменить датчик.

Обрыв цепи «Датчик перегрева - блок управления». Заменить датчик.

При запуске котла трехходовой клапан не переключился на контур ОВ, а остался в рабочем положении для контура приготовления ГВС с закрытыми кранами.Перезапустите котел; если он снова выйдет из строя, замените трехходовой клапан.

Ошибка 18

Датчик избыточного задымления (Navien Ace атмосферный)

Сработал датчик дымоудаления NTC и заблокировал работу котла. У настенных котлов Navien Ice (атмосферный) температура и время срабатывания датчика дымоудаления следующие: Navien Ace - 13A / 16A при 80 C за 100 сек, и при 85 C за 30 сек, Ace. - 20A / 24A при 80 C в течение 120 секунд и при 90 C в течение 30 секунд.Подождите, пока датчик остынет, и перезапустите котел.

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его. При установке системы дымоудаления учитывайте особенности ее конструкции и расположения. Установить систему дымоудаления таким образом, чтобы исключить появление обратной тяги и завихрения воздушных потоков.

Неисправен полупроводниковый датчик температуры дымоудаления NTC. Заменить датчик.

Ошибка 27

Обрыв или короткое замыкание в цепи датчика давления воздуха (только Ace Coaxial)

Позвоните в цепь «Датчик APS - блок управления» на обрыв или короткое замыкание.Если обнаружена неисправность цепи, замените датчик APS.

Неисправен или неправильно работает датчик Холла. Заменить датчик APS.

Нет переключения между контактами датчика APS и разъемом блока управления. Отсоедините разъем датчика APS от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Плата управления неисправна или работает неправильно. Перезапустите котел; в случае повторного отказа замените плату управления.

Газовый обогреватель сегодня популярен среди владельцев квартир и частных домов. Он функциональный, эффективный, а рабочие процессы полностью автоматизированы.

Обогреватели корейской компании Navien лидируют в этой серии. Компоненты и электроника производятся в Корее и Японии, что гарантирует их высокую надежность.

Газовый котел Навьен оснащен системой самодиагностики и защиты, что упрощает обслуживание и ремонт, а также повышает безопасность эксплуатации.В случае серьезной неисправности автоматика автоматически отключит котел или предупредит пользователя о возможных проблемах.

Особенности газовых котлов Navien

Двухконтурный газовый отопительный прибор Navien среди огромного количества конкурентов выделяется своей компактностью и привлекательным дизайном.

Даже при использовании некачественного газа при соблюдении требований и рекомендаций производителя газовый котел Navien порадует хозяина надежной и долгой работой сложного и дорогостоящего ремонта.

Газовый котел Навьен способен сохранять работоспособность при перепадах напряжения до 30%, падении давления газа и воды в подающих магистралях. Котлы Навьен, независимо от типа, оснащены системами, гарантирующими бесперебойную работу в различных условиях эксплуатации. Система защиты от замерзания не даст воде замерзнуть в холодное время года.

Система управления интуитивно понятна и настраивается дистанционно. В конструкции использованы стальные теплообменники, гарантирующие высокий КПД и длительный срок службы.

Используемый в контуре датчик давления воздуха обеспечивает полное сгорание топлива, что снижает затраты. Режим нагрева воды активируется одновременно с открытием крана горячей воды. Горелка включается автоматически, а при закрытии клапана система переводится в дежурный режим. Котел нагревает воду только для системы отопления. В режиме «Зима-лето» система автоматически переключается на ГВС или наоборот.


Котел Навьен имеет закрытую камеру сгорания.Коаксиальная система дымоудаления исключает попадание продуктов горения в жилые помещения.

Широкий диапазон настроек температуры, как комнатной, так и горячей воды, делает котел Navien конкурентоспособным даже среди представителей высоких ценовых категорий.

Разновидности и преимущества газовых котлов Navien

Компания Navien поставляет продукцию нескольких серий, различающихся в первую очередь способом установки:

  • Напольный. Этот тип чаще всего используется для установки в частных домах, так как требует отдельного помещения.Мощность агрегатов двух серий варьируется от 11 до 60 кВт.
  • Настенный. Такие используются повсеместно благодаря компактности, простоте конструкции и неприхотливости. Эти котлы представлены пятью сериями мощностью от 10 до 40 кВт.

Конструкция котлов Навьен мало чем отличается. Они двухконтурные с камерой сгорания закрытого типа (кроме серии АТМО). Единственное отличие - комплектация с электроникой, в плане управления.

Преимущества оборудования следующие:

  • Датчик температуры в помещении и пульт дистанционного управления, в том числе на некоторых моделях с помощью смартфона.
  • Защита от перенапряжения за счет установки инновационного чипа SMPS.
  • Встроенная система защиты от замерзания.
  • Использование теплообменников из нержавеющей стали.

К недостаткам газового обогревателя, в том числе котла Навьен, можно отнести необходимость бесперебойного электроснабжения. Производитель рекомендует установить ИБП.

Эксплуатация, диагностика и ремонт

Рекомендуется установка, подключение и первый запуск в присутствии представителей газовой службы. Монтаж проводят сертифицированные специалисты. В противном случае ремонт может обойтись в копеечку.

Допускается проводить монтаж самостоятельно, но с тщательным соблюдением требований инструкции производителя. Важнейшая часть этой работы - правильный выбор и установка системы дымоудаления.

Работа с подогревателем подробно описана в инструкции. Изучение положений - основополагающий фактор бесперебойной работы устройства.

Несмотря на высочайшую надежность, как и любое другое сложное оборудование, котел Навьен время от времени требует ремонта. Рекомендуется обратиться в сервис.

Сервисные центры Navien предлагают широкий спектр услуг, в том числе работы следующих видов:

  • Диагностика с полной или частичной заменой агрегатов.
  • Ремонт агрегатов.
  • Монтаж и гарантийное обслуживание.
  • Очистка радиаторов и труб от накипи и других отложений специальными составами.
  • Замена расходников, прокладок и крепежа.

Некоторые «поломки» устраняются самостоятельно.

Для этого нужно правильно распознать причину неисправности и правильно оценить собственные знания и возможные последствия. В этом может помочь встроенная система диагностики.Устройство отображает коды - буквенно-цифровые значения, указывающие на конкретную неисправность.


Итак, код 01e означает, что оборудование перегрелось. Это может произойти из-за выхода из строя насоса или засорения трубопроводов. В этом случае проверьте состояние рабочего колеса насоса на целостность и заедание. Также проверяют сопротивление в катушке, то есть определяют, не было ли короткого замыкания. Рекомендуется определить, есть ли проветривание. В таком случае ремонт сводится к удалению воздуха из системы.

Код 03e сигнализирует о проблеме с зажиганием. Причин несколько. Это выход из строя датчика ионизации, отключение газа или обрыв цепи массы. Датчик пламени очищают от грязи иглой, а налет на электроде удаляют мелкой наждачной бумагой.

Кодов около двух десятков. Кодовая таблица прилагается к инструкции. Если на экране нет кода, но слышен необычный шум, то это происходит из-за недостаточной пропускной способности трубы. Накипь образуется из-за некачественной охлаждающей жидкости.Его сливают и заменяют новым.

Еще они снижают температуру нагрева воды. Возможно, мощность котла чрезмерна для вашей системы. Рекомендуется очистить теплообменник. Если это не даст результатов, придется менять теплообменник.

Причины неудач - это вещи, которые проверяются в первую очередь самостоятельно. Например, очистите фильтр или оцените целостность проводки, открытие клапанов, наличие газа и воды в системе подачи и т. Д.


Замена агрегатов своими руками

Некоторые узлы и компоненты заменяются или очищаются независимо. Запасные части рекомендуется заказывать и покупать у дилеров Navien.

Для замены вентилятора, а он меняется только в сборе, необходимо:

  • Отсоединить газовую линию.
  • Снимите шланг между вентилятором и датчиком воздуха.
  • Отсоедините разъемы (два из них) соединения с блоком управления.
  • Выверните винты (3 шт.) И вытащите вентилятор. Далее устанавливаем новый и возвращаем все в прежнее состояние в обратном порядке.

На видео показана промывка котла Навьен:

Если менять основной теплообменник, то делать это так:

  • Сначала снимите следующие узлы - трубу подачи газа, трансформатор розжига, вентилятор и датчик перегрева.
  • Затем отсоедините массу, открутите винты крепления и снимите камеру сгорания.
  • Затем откручиваем винты (8 шт.) Крепления и снимаем коллектор дымовых газов.
  • После этого откручиваем винты, удерживающие крышку камеры сгорания (9 шт.), И откручиваем винты, соединяющие теплообменник с корпусом камеры сгорания (6 шт.)
  • Снимите теплообменник и установите новый, выполнив действия в обратном порядке.

Если теплообменник очищен и повреждений нет, то используйте старый.Но обязательно проверьте целостность керамической пломбы. При необходимости поменяйте.

В контакте с

Сегодня не только жители загородных домов, но и владельцы недвижимости в крупных городах продолжают пользоваться автономной системой газового отопления. Это связано с положительными особенностями современных устройств, простотой эксплуатации и простотой монтажа.

Среди огромного ассортимента такой продукции востребованы котлы марки Navien, но даже у таких устройств могут возникнуть трудности в работе с какими кодами ошибок вам помогут.О них и пойдет речь ниже. Несмотря на то, что производитель дает довольно длительную гарантию, поломки все же возможны, в системе они иногда случаются. Но, как показывает практика, при правильном подходе их легко устранить.

Частые неисправности котла

Если при работе оборудования выдавалась ошибка «03», то котел Навьен необходимо попробовать вернуть в нормальный режим работы. Любая техника (это тоже можно отнести к тому, что описано в статье) рано или поздно выходит из строя.Это может быть связано с неправильной установкой или несоблюдением правил эксплуатации. Иногда поломка устройств приводит к некачественной охлаждающей жидкости.

Чтобы пользователь мог определить причину и принять правильное решение, производитель предусмотрел дисплей, на котором отображаются коды ошибок. Ниже вы найдете наиболее частые проблемы, которые могут возникнуть во время работы. Многие пользователи утверждают, что самая частая ошибка - «03». А вот котел Navien может выдавать другие коды. Например, обозначение «01E» указывает на перегрев оборудования.Номер меняется на «02», если уровень охлаждающей жидкости слишком низкий. Этот же код может указывать на обрыв цепи датчика потока. Если все же на дисплее отображается ошибка «03», котел «Навьен» не получает сигнал о пламени. Число «04» указывает на то, что возникло сообщение о ложном пламени. В датчике температуры может возникнуть обрыв цепи, об этом свидетельствует ошибка «05».

В системе горячего водоснабжения также могут возникнуть определенные сложности, например, может быть нарушена цепь датчика, на это указывает ошибка «07».Иногда и у вентилятора возникают проблемы в работе, на это указывает ошибка «09», но если система дымоудаления вышла из строя, то вы увидите на дисплее цифру «10». Датчик прохода иногда сталкивается с проблемой короткого замыкания, в этом случае ошибка обозначается цифрой «13», но короткое замыкание или разрыв цепи датчика, указывающие на неправильное давление воздуха, будут обозначены цифрой «27». . Неисправности платы управления или неисправность всей системы могут обозначаться цифрой «15».

Подробнее об ошибке «03»


При возникновении проблемы, которая выражается в том, что оборудование выдает ошибку «03», котел «Навьен» необходимо вернуть в нормальный режим работы. Если вы заметили, что на дисплее отображается «03», вы можете быть уверены, что устройство не получило сигнал пламени. К причинам этой неисправности можно отнести отсутствие подачи газа, а также поломку датчика ионизации. Иногда зажигания просто нет, либо был закрыт кран.В некоторых случаях заземление устройства неисправно.

Для решения этой проблемы необходимо прочистить засор. Если вы заметили на электроде серый налет, значит, от него нужно избавиться. Для этого воспользуйтесь мелкой наждачной бумагой, которой нужно очистить поверхность.

Рекомендации по устранению некоторых проблем с кодами основных ошибок


Если вы приобрели газовый котел «Навьен», ошибка «03» - не единственный код, который может выдавать дисплей.При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неполадки или посоветовать потребителю. Однако некоторые владельцы пытаются самостоятельно выявить неисправность и привести технику в рабочее состояние.

Например, если возникла ошибка «01», то причиной можно считать уменьшение расхода или засорение системы отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Чтобы самостоятельно разрешить ситуацию, необходимо проверить фильтр системы отопления на наличие воздуха.Самое простое решение - удалить воздух из пробок. Следующим шагом будет проверка исправности помпы и катушки на сопротивление. Иногда повреждается крыльчатка циркуляционного насоса.

Решение проблемы с ошибкой «02»


Сегодня во многих домах можно встретить котел Navien. Ошибка «03» (как ее устранить, было сказано выше) встречается так же часто, как и ошибка «02». В этом случае из горячего крана может течь теплая вода, которая через несколько секунд переходит в холодную.На пульте дистанционного управления в это время температура может подняться до максимума, а затем резко упасть. При этом пользователи отмечают, что с системой отопления все в норме.

Причины могут быть:

  • отсутствие воды;
  • выход из строя датчика прохода;
  • система проветривания;
  • невозможность набора номинальной скорости с помощью циркуляционного насоса.

Иногда просто закрывается распределительный клапан отопления. Чтобы решить эту проблему, следует отрегулировать давление, посмотреть на сопротивление змеевика и выпустить воздух из системы.В этой проблеме, как и в вышеизложенном, причиной может быть вышедшая из строя крыльчатка. Перед тем, как приступить к эксплуатации отопительного оборудования, необходимо изучить неисправности котла Навьен, ошибка «03» - не единственная проблема, возникающая при работе прибора.

Если вы заметили на дисплее обозначение «02», вы можете открыть распределительный клапан блока, а затем разобрать корпус датчика. Это снимет флажок. Специалисты говорят, что в этом случае проблема может возникнуть из-за скопления воздуха, что наиболее вероятно.Вода в контуре нагревается, но после попадания воздуха температура поднимается до критической, что выдает ошибку «02».

Решение проблемы с ошибкой «10»

Иногда котел Навьен выдает ошибку «03», но в некоторых случаях вы можете заметить, что отображается код «10». Это может произойти из-за неисправности вентилятора. Трубки могут быть повреждены или неправильно подключены. Они должны идти от фанкойла к датчику давления. Иногда засорение дымохода приводит к ошибке «10».Однако в некоторых случаях из-за сильных порывов ветра котел может срабатывать вышеупомянутую ошибку. Неисправности можно устранить заменой или ремонтом вентилятора. Дымоход следует прочистить, но сначала проверьте его. Трубки от датчика должны быть подключены правильно, важно избегать перегибов, если они есть.

Посторонний шум без ошибок

Если вы тоже решили приобрести котел Navien, ошибка «03», причина которой была указана выше, может возникнуть у вас.Но иногда работа оборудования сопровождается посторонними шумами, что ненормально, но дисплей не выдает ошибок.

При включении горячей воды может быть слышно жужжание. Такая ситуация, правда, возникает довольно часто. Это связано с тем, что теплообменник забит, это следствие использования некачественного теплоносителя. Если вы столкнулись с такой ситуацией, то теплообменник необходимо заменить, но для начала хотя бы просто почистите.

Ошибка «05»

Одним из самых популярных на современном рынке является газовый котел «Навьен», неисправности (на это может указывать ошибка «03») можно устранить самостоятельно.Например, если на дисплее отображается «05», это может указывать на обрыв в цепи датчика температуры. Это указывает на плохой контакт между контроллером и датчиком. В этом же участке может произойти короткое замыкание.

Для решения проблемы потребителю необходимо проверить, есть ли сопротивление в цепи от датчика к контроллеру. При обнаружении неисправности можно заменить датчик. В качестве альтернативного решения используется метод, при котором необходимо отключить, а затем снова подключить разъемы датчика и контроллера.Иногда такой подход помогает.

Проблема с нехваткой горячей воды

Вы можете обнаружить, что бойлер не подает горячую воду. Греет на обогрев как надо, а на горячее водоснабжение не подает. Проблема в этом случае выражается в том, что ремонтировать или чистить не нужно, нужно просто заменить деталь. Эта проблема не редкость, ведь нормальный срок службы клапана составляет всего 4 года.

Вывод

При работе оборудования также может возникнуть ошибка "03" на котле Навьен.Что делать в этом случае, вы должны теперь знать, поскольку ознакомились с информацией, описанной выше. Но стоит признать, что эти устройства экономичны и надежны. При правильном использовании трудности возникают редко. Но при необходимости их можно решить даже без привлечения специалистов сервиса.

navien 30004834b клапан регулировки воды

55,95 долларов США. сравнивать. 30004834b - navien wav kdn-flow-ctrl-03 pps ... клапан регулировки воды navien wav npe-a -qty + цена: 62 $.45 шт. В наличии: 2 шт. Your Price: $ 86.59 В наличии БЕСПЛАТНАЯ ДОСТАВКА. Событие отказа Клапан не может модулировать или открываться / закрываться в режиме КАСКАД. 30014451A. КЛАПАН РЕГУЛИРОВКИ ВОДЫ Navien, деталь 30008245A, для модели NPE-A: Amazon.in: Товары для дома. Клапан автоматической подачи Navien 30005993C. Основной. 30014451A - БЕЗТАНКОВЫЙ ВЕНТИЛЯТОР NAVIEN ... 30008245A - КЛАПАН РЕГУЛИРОВКИ ВОДЫ NAVIEN WAV NPE-A -Qty + Цена: 62,45 $ / шт. В наличии: 2 шт. Страница 151: Регулирующий клапан воды 7. Перепускной смесительный клапан Navien 30004837B Цена: 59 долларов США.95 Купить сейчас. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Клапан регулировки воды Navien 30004834B, OEM-часть по лучшим онлайн-ценам на eBay! 1. FNPT Union: 935,74 долл. США: NAVGFFMMSOZUS001: Navien GFFM-MSOZUS-001 Комплект первичного манифольда, 1–1 / 2 дюйма, учетная запись и списки возвратов и заказов по счетам. 30004834B NAVIEN 30004834B КЛАПАН РЕГУЛИРОВКИ ВОДЫ NAVIEN ... Кол-во Цена по запросу. Клапан регулировки воды Navien 30004834B Цена: $ 52,95 Купить сейчас. 30004834B - NAVIEN WAV KDN-FLOW-CTRL-03 PPS -Qty + Цена: 70 $.78 / шт. В наличии: 1 шт. для дальнейшего поиска неисправностей Проверьте клапан регулировки воды Home & Kitchen. Основной. Клапан регулировки воды Navien 30004834B, нагреватели NR / NP / CC / CR. Инструменты и предметы домашнего обихода Здравствуйте! Войдите в систему. Проверьте, не забит ли фильтр холодной воды посторонними предметами. За исключением короткого диапазона для клапанов горячей воды в душевых. Нет горячей воды из клапана: Проверить трубу: 1. Быстрый просмотр. Ваша цена: $ 102.98 В наличии БЕСПЛАТНАЯ ДОСТАВКА. сравнивать. Автомобили и мотоциклы Здравствуйте! Войдите. Navien 30004831C Моторизованный трехходовой клапан, часть OEM.Гилберт Армор. Привет Выберите свой адрес Всем Привет, Авторизуйтесь. Отзывы. Navien 30004834B Клапан регулировки уровня воды. 30004819C. KD Navien 30004834B Регулирующий клапан для воды, детали PPS. Navien 30004831C Моторизованный трехходовой клапан, OEM, часть 1 из 1 Подробнее. Первое видео Вот быстрое решение проблемы протекающего водонагревателя Navien Tankless Hot Water Heater. Попробуйте сами! Датчик давления газа Navien 30000666A: Amazon.ca: Дом и кухня. Здравствуйте. Выберите свой адрес Бестселлеры Сегодняшние предложения Новые релизы Идеи для подарков Книги Электроника Обслуживание клиентов Домашние компьютеры Подарочные карты Продать корзину Все.F.W. В то время проблемы безрезервуарного водонагревателя Navien были связаны с техническими проблемами. Чтобы сломать лед в отношении технической проблемы, производитель объявил время для решения проблем и, наконец, запустил ее в 2011 году ... это расположено вверху с правой стороны. Купите Navien 30004834B Регулирующий клапан для воды на Walmart.com Бесплатная доставка в течение 2 дней. 30004834b клапан регулировки воды navien kdc-flow-cntrl-03 cr / cc / nr / np old # aavc9exfc001a aavc9exfc003a, aavc9exfc003b, ncvm9ex00002, ncvm9ex00005 Перейти к основному содержанию.ок. Клапан регулировки воды Navien 30004834b. Клапан регулировки воды не работает должным образом. Ненормальный клапан регулировки воды открыт или короткое замыкание. Для вашей безопасности и здоровья вашего оборудования позвоните или свяжитесь с горячей водой прямо сейчас! 52,95 долларов США. 16 апреля 2020 г. Клапан холодной воды закрыт. Navien 30004837B Перепускной смесительный клапан. # E012 проблемы. Снимите клапан регулировки воды с входного адаптера холодной воды. 37,95 долларов США. FNPT Union: $ 1124,48: NAVPNBD000001 Во время нормальной работы обнаружен аномальный поток. Номер детали Локка: E1413; Mfg.Уэбб - 150 лет опыта в сфере промышленного, коммерческого, жилого строительства, опыта и решений. Проверьте, не замерзли ли трубы холодной / горячей воды зимой. Найдите полезные отзывы клиентов и оценки в обзорах для клапана регулировки воды Navien 30004834B на Amazon.com. В безрезервуарных водонагревателях и бойлерах Navien для жилых и коммерческих помещений используются инновационные высокоэффективные технологии, обеспечивающие комфортную среду. ... Проблемы с водонагревателем Navien иногда трудно понять, не говоря уже о том, чтобы починить водонагреватель самостоятельно.Руководство по эксплуатации Navien nr 240a. Ваша цена: $ 53.90 В наличии БЕСПЛАТНАЯ ДОСТАВКА. NAVIEN 30009756B СИФОН И ШЛАНГ NPE-A / S, ЧАСТЬ OEM. 8. Обходной смесительный клапан Navien 30004837B: Navien 30005993C Клапан автоматической подачи: ... Обратный клапан Navien 30008360A: Navien 30010260A Комплект циркуляционного насоса: Navien 30011532A Клапан регулировки воды / обходной смесительный клапан: 4,95 доллара США. 3. Мы установили в нашем доме газ Navien 240S, и он работает нормально. Перейти к основному контенту. Этот покупатель приобрел этот товар.Пытаться. Детали масляных печей и нагревателей Armstrong Детали рециркуляционного насоса Bell & Gossett Детали Bosch / Ariston Детали водяного нагревателя Bradford White Детали смесителя Chicago Детали смесителя Delta Commercial / Cambridge Детали смесителя Delta Детали смесителя Tankless Eemax Детали производственной печи, кондиционера и теплового насоса Goodman Смеситель Колера… Поломка теплообменника. Наш безрезервуарный водонагреватель Navien NR-240 показал код ошибки 045 незадолго до того, как смесительный клапан начал протекать. Аккаунт и списки Возвраты и заказы аккаунта.У вашего насоса, датчика расхода или клапана регулировки воды возникли проблемы, поэтому требуется помощь профессионалов. Добавьте свой собственный отзыв. 4. 140188 навиен вода. Navien nr-240a manual Щелкните здесь, чтобы получить файл. Пот x 1 дюйм. Страница 152: Датчик потока 13. 88,55 $ Купить сейчас 29 дней 19 часов, возврат в течение 30 дней, гарантия возврата денег eBay. 20018013A NAVIEN 20018013A NAVIEN "O" КОЛЬЦО. Это оставляет нам очень небольшой диапазон регулировки горячей воды при принятии душа. SB283 C37700, CH-240 ASME для моделей CH / ASME 30004834b aavc9exfc003b Клапан регулировки воды navien 30004834B / AAVC9EXFC003B КЛАПАН РЕГУЛИРОВКИ ВОДЫ NAVIEN № позиции: NAVAAVC9EXFC003B Клапан регулировки воды № NavFC9EX:.Купить клапан регулировки воды для модели NPE-A. Navien 30004834B Клапан регулировки воды: Amazon.in: Автомобиль и мотоцикл. Циркулятор Taco 007-F5 - чугун 1/25 л.с. Поскольку нет стоящего резервуара с горячей водой, который требует периодического включения, водонагреватели без резервуаров обычно являются одними из более эффективных вариантов как для домашнего, так и для коммерческого использования. КЛАПАН РЕГУЛИРОВКИ ВОДЫ Navien, деталь 30008245A, для модели NPE-A: Amazon.sg: Товары для дома. сравнивать. Задайте нам вопрос об этом $ 86,44. Эффекты 2.Здравствуйте, войдите в систему. Вес: 0,50 фунта MPN: 30004834B: Срочный заказ: Количество Добавить в корзину Сохранить в избранном. • PPS (все NR / NP) NAV30004834B Старый номер детали: GZZZ00045 PPS (Z-230) KDC-FLOW-CTRL-03 CC CC180 CC-180 CC-210 CC210 CC-240 CC240 CR CR180 CR-180 CR180A CR… сравнить. Перейти к main content.sg. Клапан регулировки воды Navien 30004834B для водонагревателей серий CC, CR, NR, NP: 155,30 долл. США: NAVGFFMMCOZUS001: Комплект первичного коллектора Navien GFFM-MCOZUS-001, 1–1 / 4 дюйма. Прочтите честные и объективные отзывы наших пользователей.Клапан регулировки уровня воды Navien 30004834B: 43,95 доллара США. 5 Звезды: 1 обзор (ов) 4 Звезды: 0 обзор (ов) 3 Звезды: 0 обзор (ы) 2 Звезды: 0 обзор (и) 1 Звезды: 0 обзор (и) Назад. входит в комплект поставки всех проточных водонагревателей Navien Клапан регулировки воды Navien 30004834B, нагреватели NR / NP / CC / CR. Бесплатная доставка для многих товаров! Подробную информацию о eBay можно найти на сайте. 2. Стр. 68: Клапан регулировки воды 4.11.10 Часть клапана регулировки воды Функция контрольной точки Для управления потоком воды для поддержания постоянной температуры горячей воды.Navien 30004834B Клапан регулировки подачи воды, часть OEM. npe-240a - водонагреватель без резервуара navien - природный газ - 199000 британских тепловых единиц - высокий КПД ... 30004834b. сравнивать. 179,95 долларов США. GXXX001322 NAVIEN ... 30008245A NAVIEN 30008245A NAVIEN РЕГУЛИРОВОЧНЫЙ КЛАПАН ВОДЫ ... Кол-во Запросите цену. Пытаться. Аккаунт и списки Возвраты и заказы аккаунта. Пот x 1 дюйм. Navien nr 240a lp / ng безбакерный водонагреватель на конденсирующем газе. • Холодная вода и горячая вода смешиваются из-за неправильной обвязки крана горячей воды. 30004834B КЛАПАН РЕГУЛИРОВКИ ВОДЫ NAVIEN / CR, CC, NR, NP.Другими словами, мне нужно повернуть душевой клапан почти до упора, чтобы запустить горячую воду. Найдите водонагреватели Navien Tankless в Канаде | Посетите Kijiji Ads, чтобы покупать, продавать или торговать практически чем угодно! Ожидаемый срок службы безрезервуарного водонагревателя Navien обычно составляет 20 лет и более, и мы в SuppliesDepot.com поставляем полный ассортимент запасных частей для обеспечения правильной работы вашего водонагревателя. Клапан регулировки воды Navien 30004834B, нагреватели NR / NP / CC / CR. Снимите выпускную трубу регулировки воды с клапана регулировки воды.Перейти к основному контенту.
Сколько играло боулеров ?, Кей Фелдер Чистая стоимость, Шериф округа Команч Джобс, Средневзвешенная стоимость капитала Вопросы и ответы Pdf, Красно-белый шпагат Wilko,

Почему гудит навиен. Ошибки котлов навиен и их установка

Газовый обогреватель сегодня популярен среди владельцев квартир и частных домов. Он функциональный, эффективный, а рабочие процессы полностью автоматизированы.

Обогреватели корейской компании Navien лидируют в этой серии.Компоненты и электроника производятся в Корее и Японии, что гарантирует их высокую надежность.

Газовый котел Навьен оснащен системой самодиагностики и защиты, что упрощает обслуживание и ремонт, а также повышает безопасность эксплуатации. В случае серьезной неисправности автоматика автоматически отключит котел или предупредит пользователя о возможных проблемах.

Особенности газовых котлов Navien

Двухконтурный газовый обогреватель Навьен среди огромного количества конкурентов выделяется своей компактностью и привлекательным дизайном.

Даже при использовании некачественного газа при соблюдении требований и рекомендаций производителя газовый котел Navien порадует хозяина надежной и долгой работой сложного и дорогостоящего ремонта.

Котел газовый Navien способен сохранять работоспособность при перепадах напряжения до 30%, перепадах давления газа и воды в подающих магистралях. Котлы Навьен, независимо от типа, оснащены системами, гарантирующими бесперебойную работу в различных условиях эксплуатации.Система защиты от замерзания не даст воде замерзнуть в холодное время года.

Система управления интуитивно понятна и настраивается дистанционно. В конструкции использованы стальные теплообменники, гарантирующие высокий КПД и длительный срок службы.

Используемый в контуре датчик давления воздуха обеспечивает полное сгорание топлива, что снижает затраты. Режим нагрева воды активируется одновременно с открытием крана горячей воды. Горелка включается автоматически, а при закрытии клапана система переходит в режим ожидания.Котел нагревает воду только для системы отопления. В режиме «Зима-лето» система автоматически переключается на ГВС или наоборот.


Котел Навьен имеет закрытую камеру сгорания. Коаксиальная система дымоудаления исключает попадание продуктов горения в жилые помещения.

Широкий диапазон настроек температуры, как комнатной, так и горячей воды, делает котел Navien конкурентоспособным даже среди представителей высоких ценовых категорий.

Разновидности и преимущества газовых котлов Navien

Компания Navien поставляет продукцию нескольких серий, различающихся в первую очередь способом установки:

  • Напольный.Этот тип чаще всего используется для установки в частных домах, так как требует отдельного помещения. Мощность агрегатов двух серий варьируется от 11 до 60 кВт.
  • Настенный. Такие используются повсеместно благодаря компактности, простоте конструкции и неприхотливости. Эти котлы представлены пятью сериями мощностью от 10 до 40 кВт.

Конструкция котлов Навьен мало чем отличается. Они двухконтурные с камерой сгорания закрытого типа (кроме серии АТМО).Разница только в оснащении электроникой, в плане управления.

Преимущества оборудования следующие:

  • Датчик температуры в помещении и пульт дистанционного управления, в том числе на некоторых моделях с помощью смартфона.
  • Защита от перенапряжения за счет установки инновационного чипа SMPS.
  • Встроенная система защиты от замерзания.
  • Использование теплообменников из нержавеющей стали.

К недостаткам газового обогревателя, в том числе котла Навьен, можно отнести необходимость бесперебойного электроснабжения.Производитель рекомендует установить ИБП.

Эксплуатация, диагностика и ремонт

Рекомендуется установка, подключение и первый запуск в присутствии представителей газовой службы. Монтаж проводят сертифицированные специалисты. В противном случае ремонт может обойтись в копеечку.

Установка разрешена самостоятельно, но при тщательном соблюдении инструкций производителя. Важнейшая часть этой работы - правильный выбор и установка системы дымоудаления.

Работа с подогревателем подробно описана в инструкции. Изучение положений - основополагающий фактор бесперебойной работы устройства.

Несмотря на высочайшую надежность, как и любое другое сложное оборудование, котел Навьен время от времени требует ремонта. Рекомендуется обратиться в сервис.

Сервисные центры Навьен предлагают широкий спектр услуг, в том числе следующие виды работ:

  • Диагностика с полной или частичной заменой агрегатов.
  • Ремонт агрегатов.
  • Монтаж и гарантийное обслуживание.
  • Очистка радиаторов и труб от накипи и других отложений специальными составами.
  • Замена расходников, прокладок и крепежа.

Некоторые «поломки» устраняются самостоятельно.

Для этого нужно правильно распознать причину неисправности и правильно оценить собственные знания и возможные последствия. В этом может помочь встроенная система диагностики.Устройство отображает коды - буквенно-цифровые значения, указывающие на конкретную неисправность.


Итак, код 01e означает, что оборудование перегрелось. Это может произойти из-за выхода из строя насоса или засорения трубопроводов. В этом случае проверьте состояние рабочего колеса насоса на целостность и заедание. Также проверяют сопротивление в катушке, то есть определяют, нет ли короткого замыкания. Рекомендуется определить, есть ли проветривание. В таком случае ремонт сводится к удалению воздуха из системы.

Код 03e сигнализирует о проблеме с зажиганием. Причин несколько. Это выход из строя датчика ионизации, отключение газа или обрыв цепи массы. Датчик пламени очищают от грязи иглой, а налет на электроде удаляют мелкой наждачной бумагой.

Кодов около двух десятков. Кодовая таблица прилагается к инструкции. Если на экране нет кода, но слышен необычный шум, то это происходит из-за недостаточной пропускной способности трубы. Накипь образуется из-за некачественной охлаждающей жидкости.Его сливают и заменяют новым.

Еще они снижают температуру нагрева воды. Возможно, мощность котла чрезмерна для вашей системы. Рекомендуется очистить теплообменник. Если это не даст результатов, придется менять теплообменник.

Причины неудач - это вещи, которые проверяются в первую очередь самостоятельно. Например, очистите фильтр или оцените целостность проводки, открытие клапанов, наличие газа и воды в системе подачи и т. Д.


Замена агрегатов своими руками

Некоторые узлы и компоненты заменяются или очищаются независимо. Запасные части рекомендуется заказывать и покупать у дилеров Navien.

Для замены вентилятора, а он меняется только в сборе, необходимо:

  • Отсоединить газовую линию.
  • Снимите шланг между вентилятором и датчиком воздуха.
  • Отсоедините разъемы (два из них) соединения с блоком управления.
  • Выверните винты (3 шт.) И вытащите вентилятор. Далее устанавливаем новый и возвращаем все в прежнее состояние в обратном порядке.

На видео видна промывка котла Навьен:

Если менять основной теплообменник, то делать это так:

  • Сначала снимите следующие узлы - трубу подачи газа, трансформатор розжига, вентилятор и датчик перегрева.
  • Затем отсоедините массу, открутите винты крепления и снимите камеру сгорания.
  • Затем откручиваем винты (8 шт.) Крепления и снимаем коллектор дымовых газов.
  • После этого откручиваем винты, удерживающие крышку камеры сгорания (9 шт.), И откручиваем винты, соединяющие теплообменник с корпусом камеры сгорания (6 шт.)
  • Вытяните теплообменник и установите новый, выполнив действия в обратном порядке.

Если теплообменник очищен и на нем нет повреждений, то используйте старый.Но обязательно проверьте целостность керамической пломбы. При необходимости поменяйте.

В контакте с

Сегодня не только жители загородных домов, но и владельцы недвижимости в крупных городах продолжают пользоваться автономной системой газового отопления. Это связано с положительными особенностями современных устройств, простотой эксплуатации и простотой монтажа.

Среди огромного ассортимента такой продукции востребованы котлы марки Navien, но даже у таких устройств могут возникнуть трудности в работе с какими кодами ошибок вам помогут.О них и пойдет речь ниже. Несмотря на то, что производитель дает довольно длительную гарантию, поломки все же возможны, в системе они иногда случаются. Но, как показывает практика, при правильном подходе их легко устранить.

Частые неисправности котла

Если во время работы оборудования выдавалась ошибка «03», то котел «Навьен» необходимо попробовать вернуть в нормальный режим работы. Любое оборудование (в том числе и то, что описано в статье) рано или поздно выходит из строя.Это может быть связано с неправильной установкой или несоблюдением правил эксплуатации. Иногда поломка устройств приводит к некачественной охлаждающей жидкости.

Чтобы пользователь мог определить причину и принять правильное решение, производитель предусмотрел дисплей, на котором отображаются коды ошибок. Ниже приведены наиболее частые проблемы, которые могут возникнуть во время работы. Многие пользователи утверждают, что самая частая ошибка - «03». А вот котел Navien может выдавать другие коды. Например, обозначение «01E» указывает на перегрев оборудования.Номер меняется на «02», если уровень охлаждающей жидкости слишком низкий. Этот же код может указывать на обрыв цепи датчика потока. Если все же на дисплее отображается ошибка «03», котел «Навьен» не получает сигнал о пламени. Число «04» указывает на то, что возникло сообщение о ложном пламени. В датчике температуры может возникнуть обрыв цепи, об этом свидетельствует ошибка «05».

В системе горячего водоснабжения тоже могут возникнуть определенные сложности, например, может быть нарушена цепь датчика, на это указывает ошибка «07».Иногда и у вентилятора возникают проблемы в работе, на это указывает ошибка «09», но если система дымоудаления вышла из строя, то вы увидите на дисплее цифру «10». Датчик прохода иногда сталкивается с проблемой короткого замыкания, в этом случае ошибка обозначается цифрой «13», но короткое замыкание или разрыв цепи датчика, указывающие на неправильное давление воздуха, будут обозначены цифрой «27». . Неисправности платы управления или неисправность всей системы могут обозначаться цифрой «15».

Подробнее об ошибке «03»


При возникновении проблемы, которая выражается в том, что оборудование выдает ошибку «03», котел «Навьен» необходимо вернуть в нормальный режим работы. Если вы заметили, что на дисплее отображается «03», вы можете быть уверены, что устройство не получило сигнал пламени. К причинам этой неисправности можно отнести отсутствие подачи газа, а также поломку датчика ионизации. Иногда зажигания просто нет, либо был закрыт кран.В некоторых случаях заземление устройства неисправно.

Для решения этой проблемы необходимо прочистить засор. Если вы заметили на электроде серый налет, значит, от него нужно избавиться. Для этого воспользуйтесь мелкой наждачной бумагой, которой нужно очистить поверхность.

Рекомендации по устранению некоторых проблем с кодами основных ошибок


Если вы приобрели газовый котел «Навьен», ошибка «03» - не единственный код, который может выдавать дисплей.При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неполадки или посоветовать потребителю. Однако некоторые владельцы пытаются самостоятельно выявить неисправность и привести технику в рабочее состояние.

Например, если возникает ошибка «01», то причиной можно считать уменьшение расхода или засорение в системе отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Чтобы самостоятельно разрешить ситуацию, необходимо проверить фильтр системы отопления на наличие воздуха.Самое простое решение - удалить воздух из пробок. Следующим шагом будет проверка исправности помпы и катушки на сопротивление. Иногда повреждается крыльчатка циркуляционного насоса.

Решение проблемы с ошибкой «02»


Сегодня во многих домах можно встретить котел Navien. Ошибка «03» (как ее устранить, было сказано выше) встречается так же часто, как и ошибка «02». В этом случае из горячего крана может течь теплая вода, которая через несколько секунд переходит в холодную.На пульте дистанционного управления в это время температура может подняться до максимума, а затем резко упасть. При этом пользователи отмечают, что с системой отопления все в норме.

Причины могут быть:

  • отсутствие воды;
  • выход из строя датчика прохода;
  • система проветривания;
  • невозможность набора номинальной скорости с помощью циркуляционного насоса.

Иногда просто закрывается распределительный клапан отопления. Чтобы решить эту проблему, следует отрегулировать давление, посмотреть на сопротивление змеевика и выпустить воздух из системы.В этой проблеме, как и в вышеизложенном, причиной может быть вышедшая из строя крыльчатка. Перед тем, как приступить к эксплуатации отопительного оборудования, необходимо изучить неисправности котла Навьен, ошибка «03» - не единственная проблема, возникающая при работе прибора.

Если вы заметили на дисплее обозначение «02», вы можете открыть распределительный клапан блока, а затем разобрать корпус датчика. Это снимет флажок. Специалисты говорят, что в этом случае проблема может возникнуть из-за скопления воздуха, что наиболее вероятно.Вода в контуре нагревается, но после попадания воздуха температура поднимается до критической, что выдает ошибку «02».

Решение проблемы с ошибкой «10»

Иногда котел Навьен выдает ошибку «03», но в некоторых случаях можно заметить, что отображается код «10». Это может произойти из-за неисправности вентилятора. Трубки могут быть повреждены или неправильно подключены. Они должны идти от фанкойла к датчику давления. Иногда засорение дымохода приводит к ошибке «10».Однако в некоторых случаях из-за сильных порывов ветра котел может срабатывать вышеупомянутую ошибку. Неисправности можно исправить заменой или ремонтом вентилятора. Дымоход следует прочистить, но сначала проверьте его. Трубки от датчика должны быть подключены правильно, важно избегать перегибов, если они есть.

Посторонний шум без ошибок

Если вы тоже решили приобрести котел Navien, ошибка «03», причина которой была указана выше, может возникнуть у вас.Но иногда работа оборудования сопровождается посторонними шумами, что ненормально, но дисплей не выдает ошибок.

При включении горячей воды может быть слышно жужжание. Такая ситуация, правда, возникает довольно часто. Это связано с тем, что теплообменник забит, это следствие использования некачественного теплоносителя. Если вы столкнулись с такой ситуацией, то теплообменник необходимо заменить, но для начала хотя бы просто его почистите.

Ошибка «05»

Один из самых популярных на современном рынке - газовый котел «Навьен», неисправности (на это может указывать ошибка «03») можно устранить самостоятельно.Например, если на дисплее отображается «05», это может указывать на обрыв в цепи датчика температуры. Это указывает на плохой контакт между контроллером и датчиком. В этом же участке может произойти короткое замыкание.

Для устранения проблемы потребителю необходимо проверить, есть ли сопротивление в цепи от датчика к контроллеру. При обнаружении неисправности можно заменить датчик. В качестве альтернативного решения используется метод, при котором необходимо отключить, а затем снова подключить разъемы датчика и контроллера.Иногда такой подход помогает.

Проблема с нехваткой горячей воды

Вы можете обнаружить, что бойлер не подает горячую воду. Греет на обогрев как надо, а на горячее водоснабжение не подает. Проблема в этом случае выражается в том, что ремонтировать или чистить не нужно, нужно просто заменить деталь. Эта проблема не редкость, ведь нормальный срок службы клапана составляет всего 4 года.

Вывод

При работе оборудования также может возникнуть ошибка "03" на котле Навьен.Что делать в этом случае, вы должны теперь знать, поскольку ознакомились с информацией, описанной выше. Но стоит признать, что эти устройства экономичны и надежны. При правильной эксплуатации трудности возникают довольно редко. Но при необходимости их можно решить даже без привлечения специалистов сервиса.

Ошибка 02

Небольшой объем воды в системе отопления или обрыв цепи датчика расхода (модели Navien Ace)

Откройте кран подпитки и заполните систему отопления водой до рабочего давления 1.22–1,51 бар. Выполните проверку давления, следя за показаниями манометра.

Наличие воздуха в системе. Удалите воздух из системы отопления. Запустить котел в тестовом режиме на 1-2 часа, на что на DIP-переключателе установить первый переключатель в положение «Вкл» и перезапустить котел. Откройте в системе все запорные и распределительные клапаны, которые препятствуют необходимой циркуляции воды.

Циркуляционный насос не может достичь требуемой скорости. Проверьте показания напряжения в сети.Оно должно составлять 220 В. При понижении или повышении напряжения в сети требуется подключение котла к электричеству. сеть через стабилизатор трансформатора. Проверить сопротивление обмотки статора эл. обрыв или короткое замыкание электродвигателя насоса. Если насос неисправен, замените его.

Циркуляционный насос в нормальном рабочем режиме, недостаточное давление. Проверить рабочее колесо насоса на предмет механических дефектов и повреждений. Если насос неисправен, замените его.

Насос не вращается, хотя питание на него в норме.Проверить электрические части насоса. Проверьте, не заклинило ли насос. Выкрутите заглушку на конце корпуса насоса и с помощью шлицевой отвертки проверните вал ротора двигателя насоса два-три раза. Если насос неисправен, замените его.

Отсутствует питание циркуляционного насоса. Неисправная плата управления. Перезапускаем котел Навьен. Если неисправность повторится снова, замена платы.

Звоните в цепь «Датчик потока - Блок управления» на обрыв. При обнаружении неисправности замените датчик потока.В расходомере может висеть подвижный исполнительный механизм с магнитом (флажком). Разберите и очистите датчик воздуховода. Довольно часто случается, что не сильно ударить по датчику воздуховода.

Фильтр (фильтр) бортовой системы загрязнен. Очистите фильтр (ы) и перезапустите котел. В качестве теплоносителя используется антифриз. В котлах Навьен использование антифриза запрещено.

Ошибка 03

Нет сигнала пламени или обрыв цепи датчика пламени

Проверьте давление газа на входе перед газовым клапаном.Давление газа должно составлять от 10–25 мбар для природного газа до 28–37 мбар для сжиженного нефтяного газа.

Убедитесь, что установлен Макс. и Мин. Рекомендуемые номинальные значения давления газа на форсунках. При необходимости отрегулируйте котел по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не попадает в горелку. Подача газа перекрыта или неисправен газовый клапан (газовый клапан). Кольцо катушек газового клапана на газовом клапане для обрыва или межвиткового контура. Сопротивление катушек двух запорных вентилей - 5.5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовый клапан.

Неисправен запальный трансформатор котла Навьен. Вызвать сам трансформатор и цепь «Трансформатор - блок управления» на предмет обрыва или короткого замыкания. Проверить выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что первичное напряжение приложено в пределах 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2-3 мм.

Поврежден керамический изолятор электродов зажигания и ионизации. Заменить электроды зажигания и ионизации. Обрыв цепи «Ионизационный электрод - Блок управления». Заменить электроды зажигания и ионизации вместе с соединительными проводами. При запуске котла накройте половину поперечного сечения входа фанкойла любым плоским подходящим предметом.

Ошибка 04

Ложное пламя или короткое замыкание цепи датчика пламени

При отсутствии горения принимается сигнал пламени.Короткое замыкание «Ионизационный электрод - Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Ошибка 05

Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры теплоносителя. Проверить сопротивление датчика; при необходимости замените.

Нет переключения между контактами датчика температуры OB и разъемом блока управления.Отсоедините разъем датчика температуры OB от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 06

Короткое замыкание в цепи датчика температуры отопительной воды

Неисправен OB датчика температуры полупроводникового NTC в котле Navien. Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры OB - Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 07

Обрыв цепи датчика температуры ГВС

Нет переключения между контактами датчика температуры ГВС и разъемом блока управления. Отсоедините разъем датчика температуры ГВС от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 08

Короткое замыкание в цепи датчика температуры ГВС

Неисправен полупроводниковый датчик температуры ГВС NTC.Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры ГВС - Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 09

Неисправность вентилятора (только Navien Ace и Ace Coaxial)

Электропитание подается на двигатель вентилятора, но он не вращается. Неисправный мотор вентилятора. Проверить обмотку двигателя вентилятора на обрыв или короткое замыкание. Сопротивление обмотки электродвигателя вентилятора составляет примерно 23 Ом при t20 С.При необходимости замените вентиляторный блок.

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Вентилятор работает, но не набирает номинальную скорость. Проверить напряжение питания двигателя вентилятора. Прозвонить обмотку электродвигателя вентилятора на предмет межвиткового замыкания, т.е. проверить сопротивление обмотки. При необходимости замените вентиляторный блок.

Проверить напряжение питания. Оно должно быть равно 220 В. При высоком или низком питающем напряжении котел рекомендуется подключать к сети через автотрансформаторный стабилизатор напряжения.

Неисправность системы контроля фазного напряжения, т.е. неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Неисправен датчик контроля фаз. Заменить блок вентилятора.

Ошибка 10

Неисправность системы дымоудаления (только Navien Ace и Ace Coaxial)

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, мешающие нормальному дымоудалению. При установке системы дымоудаления учитывайте местную «розу ветров» и выносите дымоход в сторону, противоположную подветренной стороне дома.

Неисправность APS (система контроля давления воздуха). Проверьте, нет ли перегибов, перегибов и правильного подключения трубок от датчика APS к трубке Ventura в фанкойле.

Ошибка 13

Короткое замыкание в датчике протока отопительной воды (только модели Ace)

Звонить в цепь «Датчик воздуховода OV - Блок управления» на разрыв цепи; при необходимости замените датчик.В расходомере подвижный исполнительный механизм с магнитом может зависнуть (флажок). Разберите и очистите датчик воздуховода. Довольно часто случается легкое удары по датчику воздуховода.

Ошибка 15

Отказ или неисправность платы управления

Проверить все контактные соединения разъемов компонентов котла Навьен с разъемами блока управления. Отсоедините разъемы компонентов котла от разъемов блока управления, а затем снова подключите их для нормального контакта.Перезапустите котел; в случае повторного отказа замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите DIP-переключатели в правильное положение. Перезапустите котел; в случае повторного отказа замените плату управления.

На котле установлена ​​плата управления, модель и исполнение которой не соответствуют модели котла. Заменить плату управления.

Ошибка 16

Перегрев котла

Сработал датчик перегрева (аварийный термостат) и заблокировал работу котла.

В настенных котлах Navien Ace температура датчика перегрева: Выкл 98 С; На 83 С. Подождите, пока котел остынет, и перезапустите его.

Сам датчик перегрева неисправен или неисправен. Заменить датчик.

Обрыв цепи «Датчик перегрева - блок управления». Заменить датчик.

При запуске котла трехходовой клапан не переключался на контур ОВ, а оставался в рабочем положении для контура приготовления ГВС с закрытыми кранами.Перезапустите котел; если он снова выйдет из строя, замените трехходовой клапан.

Ошибка 18

Датчик избыточного задымления (Navien Ace атмосферный)

Сработал датчик дымоудаления NTC и заблокировал работу котла. В настенных котлах Navien Ice (атмосферных) температура и время срабатывания датчика контроля дымоудаления следующие: Navien Ace - 13А / 16А при 80 С в течение 100 сек, и при 85 С в течение 30 сек, Ace - 20A / 24A при 80 C в течение 120 сек., а при 90 С в течение 30 сек. Подождите, пока датчик остынет, и перезапустите котел.

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его. При установке системы дымоудаления учитывайте особенности ее конструкции и расположения. Установить систему дымоудаления таким образом, чтобы исключить появление обратной тяги и завихрения воздушных потоков.

Неисправен полупроводниковый датчик температуры дымоудаления NTC. Заменить датчик.

Ошибка 27

Обрыв или короткое замыкание в цепи датчика давления воздуха (только Ace Coaxial)

Позвоните в цепь «Датчик APS - блок управления» на обрыв или короткое замыкание. Если обнаружена неисправность цепи, замените датчик APS.

Неисправен или неправильно работает датчик Холла. Заменить датчик APS.

Нет переключения между контактами датчика APS и разъемом блока управления. Отсоедините разъем датчика APS от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Плата управления неисправна или работает неправильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
