Устройство трехходового клапана газового котла и его поломки. Пара слов от NEMOROZ.RU | NEMOROZ.RU
Трехходовой клапан котла- устройство, принцип работы и поломки.
Не раз мы писали о том, что система отопления представляет собой большой набор компонентов. Каждый из элементов имеет свою конфигурацию, исполнение и предназначение. Знание общих принципов работы каждого из них поможет Вам построить эффективную систему, а в процессе эксплуатации поддерживать этот показатель на должном уровне. Предлагаем сегодня обратить Ваше внимание на трехходовой клапан котла. Современная конфигурация систем отопления в большинстве случае не может обойтись без данного решения. Именно он регулирует температурную составляющую теплоносителя.
Как он работает
Основная задача трехходового клапана котла заставить двигаться теплоноситель по малому кругу. Для начала предлагаем вспомнить схему переключения котла с отопления на ГВС. При отключенном кране ГВС теплоноситель циркулирует по большому кругу.
То есть, нагреваясь в теплообменнике при помощи горелки, теплоноситель поступает в трубопровод отопления и далее к радиаторам отопления, в которых отдает тепло. Остывший теплоноситель возвращается по трубопроводу к котлу и цикл отопления повторяется. В данном формате доступ в малый круг закрыт. В случае открытия крана горячей воды, вода поступает в котел, где происходит ее нагрев как в первом случае. Однако до этого момента срабатывают датчики подающие импульс на сервопривод трехходового клапана котла. Они открывают доступ потоку по малому кругу, в котором холодная вода нагревается от основного потока. При этом благодаря трехходовому клапану вода находится с постоянным значением температуры. От температуры теплоносителя может зависеть степень работы трехходового клапана. При этом чем более горячая вода, тем более сильно он открывает поток извне. Таким образом, горячая вода заданной температуры попадает в смеситель. При закрытии крана ГВС система переходят в изначальный режим работы с циркуляцией по большому кругу.

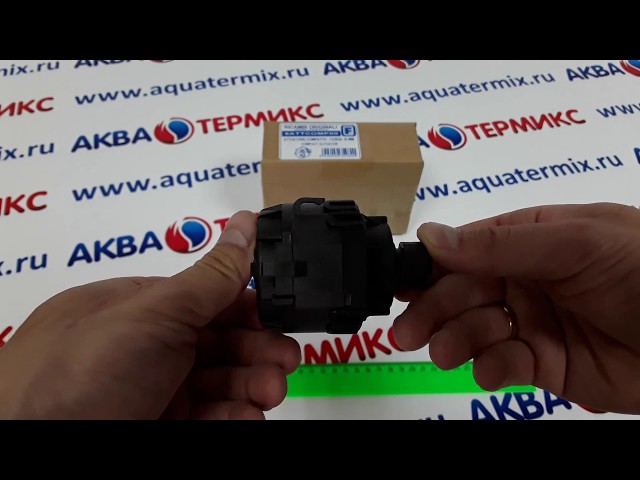

В описании Выше был приведен пример работы трехходового клапана с сервоприводом. Это одно из популярных решений.
Существует также мембранный трехходовой клапан. Основные принципы те же за одним исключением. Трехходовой клапан включается в работу благодаря давлению воды на мембрану клапана, запускающую поток через малый круг.
Если говорить об управлении, то клапан может управляться не только сервоприводом. Есть варианты с термостатическим регулированием, при котором вещество, реагирующее на изменение температуры расширяется и давит на шток. Так происходит регулирование в данном случае.
Возможные поломки

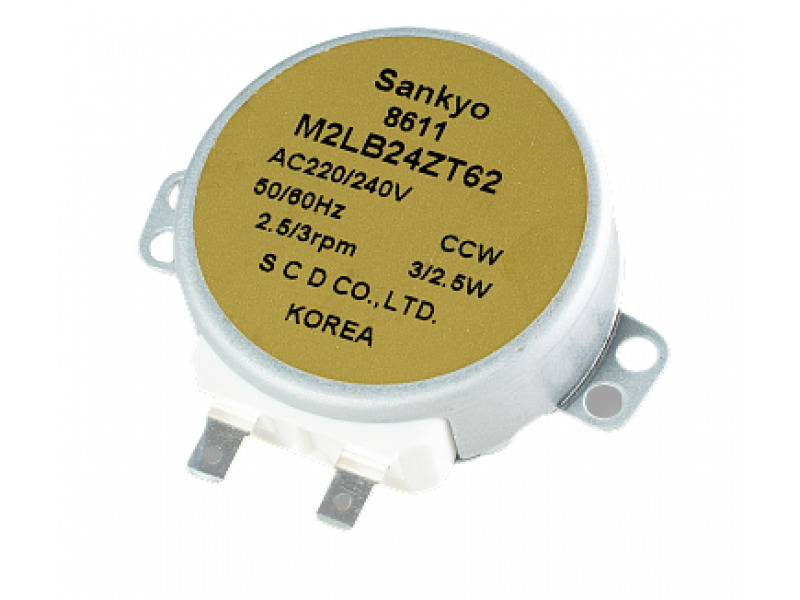

Один из симптомов – еле теплая или совсем холодная вода при включенном кране ГВС. Это может означать, что теплоноситель продолжает циркулировать по большому кругу. Причиной тому может быть выход из строя сервопривода, либо отдельных его элементов. Так при эксплуатации может произойти износ штока, далее идет потеря герметичности и попадание воды на электрические узлы сервопривода.
Как результат – его сгорание. Еще одной из причин выхода из строя трехходового клапана котла является образование накипи. Как мы знаем это общая проблема отопительной системы в целом. Ранее мы писали о профилактических мероприятиях по борьбе с этой распространенной проблемой. Чуть выше было сказано, что в трехходовом клапане может присутствовать мембрана. Соответственно данный элемент также может выйти из строя.
Устройство трехходового клапана у разных производителей является общей чертой. Иными это своего рода «локальный» стандарт в отоплении. Как Вы уже знаете, у всех производителей различаются технические спецификации. Они отражены в паспортах устройств. Так, обращайте внимание на то, что трехходовые клапаны, могут отличаться размерными характеристиками. Использование внешне схожих устройств различных по размеру и ряду других характеристик может привести к неэффективной их работе и возможным поломкам.
Надеемся, что данная статья была для Вас полезной.
Специалисты NEMOROZ.
RU помогут разобраться с любым вопросом по отоплению и не только!
Admin
Главный инженер ООО “Немороз+”
ремонт и замена на оборудовании Навьен
Трехходовой клапан для котла используется для равномерного обогрева по трубам. Он состоит из двух входных и одного выходного отверстия. Имеет Т-образную форму. Внутри клапана расположена специальная перегородка, регулирующая поступающее тепло для равномерного распределения.
Содержание статьи:
- 1 Особенности
- 2 Сфера использования
- 3 Принцип действия
- 4 Существующие виды
- 4.1 Термостатический
- 4.2 Термосмесительный
- 4.3 Другие возможные виды
- 5 Критерии выбора
- 6 Как поменять трехходовой клапан
- 6.1 Особенности замены на котлах Navien
- 7 Возможные неполадки и способы их устранения
- 7.
1 Особенности ремонта котлов Navien
- 7.
- 8 Отзывы пользователей
1 Особенности ремонта котлов NavienОсобенности
Разделяют распределяющие детали на два типа: автоматические и механические. В первом случае регулировка температуры проходит автоматически — внутренняя мембрана меняет свое расположение при определенной температуре.
Во втором случае пользователь вручную выставляет наклон и угол мембраны. При этом на каждой трубе необходимо устанавливать специальный термометр для регулировки нужной температуры.
Сфера использования
Трехходовой клапан для твердотопливного котла в системе отопления можно использовать четырьмя разными способами:
- Защита твердотопливного газового оборудования от коррозии благодаря байпасу (обходного пути), по которому при начале работы идет теплоноситель.
- Перенос тепла из байпаса в теплоноситель благодаря перекрытию в термосмесителе по достижении определенной температуры.
- Регулирование постоянной однородной температуры на теплом полу. Деталь устанавливается перед циркуляционным насосом. Чем больше температура теплоносителя — тем больше идет подача охлажденной воды от теплого пола.
- Регулирование подачи горячей воды в систему водоснабжения без потери температуры в системе отопления.
Деталь устанавливается перед циркуляционным насосом. Чем больше температура теплоносителя — тем больше идет подача охлажденной воды от теплого пола.Принцип действия
Принцип работы термосмесителя заключается в разделении циркуляционных потоков, чтобы те хаотично не смешивались. В рабочем состоянии один из ходов всегда закрыт или два из них немного приоткрыты. Это позволяет регулировать объем поступаемого тепла. Если необходима более высокая температура в трубах — перекрывается часть с холодной. И процесс наоборот для охлажденной трубы. Для отопительной системы необходим обратный отток охлажденной воды, чтобы произошел последующий нагрев.
При правильной установке термосмесителя вода будет иметь оптимальную температуру с низким потреблением топлива для нагрева. Жидкость, проходящая по трубам, будет иметь достаточно высокую температуру. Скорость ее подогрева будет значительно выше, чем подогрев холодной воды.
Обратите внимание! Схема постоянной циркуляции экономично сказывается на потреблении топлива.
Существующие виды
Существуют два вида клапанов — механический, который управляется вручную и автоматический. Вопрос о том, какой вид детали установить в современных котлах, у обывателей не возникает. Ведь термостатический вид распределения тепла для отопления морально устарел, а термосмесительный клапан хорошо справляется со своей задачей.
Термостатический
Трехходовой термостатический клапан для котла отопления регулируется вручную и требует к себе постоянного внимания, чтобы трубы не перегревалась. Такой вид распределения в современных моделях практически не используется из-за непрактичности. К тому же, он давно устарел.
Термосмесительный
Термосмесительный клапан для твердотопливного котла — саморегулирующийся клапан, который поддерживает определенной температуру и оснащен специальной функцией перекрытия горячей воды в том случае, если в трубах перестал проходить циркуляционный процесс.
Другие возможные виды
К другим возможным видам можно отнести термостатические трехходовые клапаны, оснащенные дополнительными функциями. Установка таких модификаций нужна для того, чтобы регулировать различную температуру в комнатах, обогреваемых одним котлом.
Критерии выбора
При выборе термосмесителя для котла необходимо знать среднее значение температуры в трубах (обычно 45-50 °С). Это значение необходимо для того, чтобы клапан не слетел и не тек от перегрева. ГВС и системы теплых полов нуждаются в наблюдении за диапазоном регулировки температуры. Диапазоны бывают от 20°С до 45°С и от 35°С до 60°С. Для твердотопливых котлов необходим диапазон более высоких температур. Для газовых — более низкий.
Обратите внимание! Проверить работоспособность детали можно, не подключая ее к трубам. Достаточно просто залить жидкость с температурой нужного диапазона, и мембранная перегородка через время автоматически повернется.
Как поменять трехходовой клапан
Замена поврежденной детали может происходит как при полной разборке, так и не выключая агрегат.
Во втором случае необходимо полностью перекрыть подачу воды и заменить поврежденный участок.
Перед тем, как поменять одну деталь, стоит узнать причину поломки и заменить сопутствующие детали, которые привели к поломке смесителя.
Если полностью разбирать систему для замены трехходового клапана, необходимо выключить агрегат и полностью осушить трубы. Перед началом замены следует подождать определенное время, чтобы агрегат остыл. Если к горячей трубе прикоснуться — рука получит ожог.
При серьезных неисправностях газовый автоматически отключается, и система защиты оповещает о случившейся неисправности. О неисправностях в работе котла говорит отсутствие горячей воды ГВС и отопления. Заменять его самостоятельно не рекомендуется — необходимо вызвать мастера.
Важно! Все ремонтные работы газового оборудования проводятся специалистами. Самостоятельная починка чревата наложением штрафа или дальнейшими серьезными повреждениями, опасными для здоровья.
Самостоятельно можно отремонтировать только те поврежденные детали, которые напрямую не подключены к газовому оборудованию.
Возможные неполадки и способы их устранения
У распределяющей детали могут быть несколько видов повреждений.
Распределяющая мембрана может прикипеть, приржаветь или перестать поворачиваться. Холодная вода не будет прогреваться вновь. Это приведет к тому, что в трубах одна часть будет постоянно холодной, а другая сильно перегретой.
Механические повреждения могут привести к протечке. При протечке необходимо в экстренном режиме отключить подачу воды, перекрыть газ и осушить трубы.
Ремонт котлов «Навьен», как и других газовых устройств, проводится лицензированными специалистами. Самостоятельная починка таких агрегатов запрещена и при неправильной починке может привести к серьезным последствиям, которые несут угрозу жизни и здоровью человека.
Большинство необходимых деталей находятся внутри газовой установки.
Для того, чтобы добраться до термосмесителя, необходимо отключить подачу газа, электричества и воды к агрегату. После — отсоединяются элементы электросистемы и газа. В последнюю очередь откручиваются трубы. Под крышкой «Навиена» находится электрическая панель управления, которую тоже необходимо снять, иначе не получится подойти к нужным деталям.
Отзывы пользователей
Игорь, 41 год: «Решил улучшить трехходовой клапан для распределения тепла на новой ветке отопления. В итоге горячая вода есть только в кране, а в трубах еле нагревается. Не советую самостоятельно вносить свои корректировки в рабочую технику, пришлось вызывать мастера и все переделывать».
Алексей 38 лет: «Рекомендую ставить трехходовой клапан из латуни или бронзы. Остальные материалы подвержены перегреву и коррозии».
Распределяющий термосмеситель — удобная деталь для равномерной передачи температуры по всей системе водоснабжения и отопления. Такое устройство позволяет использовать минимальное количество труб для стабильной работы.
Ваш проточный водонагреватель Navien не подает горячую воду по следующим причинам:
- На устройство не подается электроэнергия (электрическая и газовая)
- Грязно-холодная входной водяной фильтр
- Неисправный датчик расхода
- Теплообменник забит отложениями накипи
- Неисправный 3-ходовой клапан
В этом руководстве Navien по поиску и устранению неисправностей я проведу вас через каждый шаг, чтобы устранить эти проблемы. Кроме того, я покажу вам, как решить эти проблемы с водонагревателем.
5 Типичное поведение кошек и их…
Пожалуйста, включите JavaScript
5 Распространенное поведение кошек и их значение
Итак, читайте между строк, чтобы найти решение и позволить водонагревателю снова производить горячую воду.
Содержимое
- 1 Проточный водонагреватель Navien Нет горячей воды [5 простых решений]
- 1.1 01. Нет питания устройства
- 1.2 02. Грязный входной фильтр холодной воды
- 1.3 03. Неисправен датчик потока 03.0006
- 1.4 04. Грязный теплообменник
- 1.5 05. Неисправность трехходового клапана
- 1.6 Часто задаваемые вопросы
- 2 Как выполнить сброс безбакового водонагревателя Navien?
- 3 Что может вызвать охлаждение безбакового водонагревателя?
- 4 Каковы наиболее распространенные проблемы с безбаковыми водонагревателями?
- 5 Есть ли на безбаковом водонагревателе кнопка сброса?
- 6 Примечание
В этой главе описываются причины, из-за которых водяное отопление не подает горячую воду.
01. Нет питания устройства
Проточный водонагреватель Navien обычно работает на газе.
Но вам нужно подключить его к электричеству. Если вы не подключите его к надлежащим образом заземленной электрической розетке, вы не сможете включить устройство. И уж точно водонагреватель не нагреет воду, пока вы его не запустите.
Точно так же водонагреватель не загорится, если в его камеру сгорания не поступит газ. Короче говоря, нет газа – нет воспламенения. Оказывается, подача в устройство неподходящего типа топлива может привести к тому, что водонагреватель не будет нагревать воду.
Как исправить:
Начните с того, что подключите проточный водонагреватель к электрической розетке. Самое главное, убедитесь, что шнур питания вставлен в правильно заземленную электрическую розетку, которая обеспечивает электропитание, необходимое устройству.
Действительно, убедитесь, что водонагреватель подключен к электрической розетке 120 В переменного тока. Не забудьте проверить состояние той розетки, через которую вы включаете обогреватель. Если есть какие-либо проблемы с электричеством, обратитесь за помощью к сертифицированному электрику.
Помимо необходимой электроэнергии, безбаковому водонагревателю Navien также требуется необходимое количество газа для сжигания. Осмотрите главный газовый регулирующий клапан и убедитесь, что вы повернули его в положение «Вкл.».
Затем убедитесь, что в блок подается надлежащее давление газа.
В следующей таблице показано правильное давление подачи газа, необходимое для розжига водонагревателя, в зависимости от типа газа:
| Тип газа | Минимум | Максимум |
| Natural | 3,5 в WC | 10,5 в WC |
| Propane | 8 в WC | 13 В WC |
02. Грязный фильтр на входе холодной воды
Для нагрева воды водонагревателю требуется минимальный расход воды в минуту. Какой расход воды является правильным, в основном зависит от размера водонагревателя. Если поток воды не подходит, ваш проточный водонагреватель не будет производить горячую воду.
И в первую очередь виноват фильтр холодной воды на входе, если есть проблема с потоком воды. Если этот фильтр засорится грязью или минералами, вы никогда не получите надлежащего потока. Вы должны периодически чистить фильтр холодной воды на входе, чтобы поддерживать надлежащий поток воды.
Я покажу вам, как очистить этот фильтр в разделе «Как исправить». Итак, продолжайте читать.
Как исправить:
Чтобы очистить фильтр холодной воды на входе, выполните шаги, описанные ниже:
1. Выключите устройство, нажав кнопку питания на передней панели.
2. Поставьте пластиковое ведро под блок для сбора воды, вытекающей из блока.
3. Закройте газовый клапан, повернув его по часовой стрелке.
*Закрытие газового клапана*4. Либо закройте кран подачи воды, либо отключите подачу воды во всю водопроводную систему.
5. Откройте все краны горячей воды.
6. Извлеките входной фильтр рециркуляции из нижней части блока.
7. Откройте сливную пробку насоса.
8. Снимите входной фильтр холодной воды с нижней части водонагревателя.
9. Слейте воду из водонагревателя.
10. Поскольку для слива воды требуется время, рекомендуется проверить входной фильтр холодной воды на предмет засорения. Промойте фильтр холодной водой. При необходимости потрите щеткой.
11. Почистив входной фильтр холодной воды, вставьте его на место и затяните.
12. Заполните фильтр, выполнив эти шаги в обратном порядке.
03. Неисправный датчик потока
Неисправный или сломанный датчик потока также может быть причиной этой проблемы. Датчик расхода фактически измеряет, сколько воды поступает в блок, и отправляет эту информацию на плату. Если датчик фиксирует попадание холодной воды в систему, плата контроллера регулирует пламя.
Но контроллер не может правильно отрегулировать пламя, если он получает прерывистые сигналы из-за поломки датчика. Следовательно, вы будете получать холодную воду из агрегата.
Как исправить:
Если датчик расхода неисправен, его необходимо заменить. Если вы склонны к механике, ознакомьтесь с этим руководством, чтобы узнать, как заменить датчик потока на Navien:
Однако будет лучше вызвать квалифицированного специалиста, который сделает эту задачу за вас, если вам не нравится замена.
04. Грязный теплообменник
Одной из распространенных проблем с водонагревателем, которая может мешать работе, является грязный теплообменник. Со временем теплообменник забивается накипью и минеральными отложениями.
Если вы живете в районе с жесткой водой или эксплуатируете устройство при более высоких температурах, на нем быстрее образуется накипь или известковые отложения.
И грязный теплообменник не может эффективно нагревать воду. В результате вы не будете получать горячую воду из безбакового водонагревателя Navien.
Как исправить:
Удаление накипи с водонагревателя — простое решение этой проблемы.
Перед промывкой устройства убедитесь, что у вас под рукой есть следующее оборудование:
- Пластиковое ведро емкостью 5 галлонов
- Чистящий раствор, разведенный водой
- 3 шланга
- Насос для циркуляции воды
Затем следуйте инструкциям по промывке, показанным в этом руководстве:

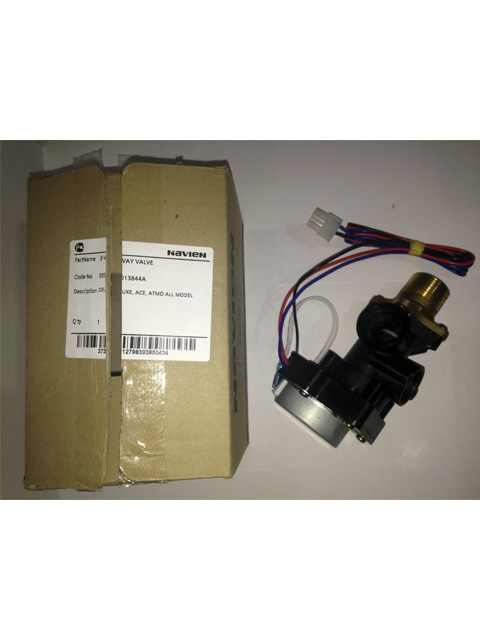

05. 3-ходовой клапан Дефектный
Неисправный трехходовой клапан — еще одна проблема, которая не позволяет безбаковому водонагревателю Navien производить горячую воду.
Как исправить:
Для замены трехходового клапана потребуется много пластичной смазки. Поэтому я настоятельно рекомендую вам нанять профессионала для замены неисправного трехходового клапана на новый. Однако, если вы склонны к механике, вы можете ознакомиться с этим руководством:
Часто задаваемые вопросы
Сбросить проточный водонагреватель Navien проще, чем включить водонагреватель.
Просто нажмите кнопку «Назад» на передней панели, и этот безрезервуарный блок будет успешно сброшен.
Что может вызвать охлаждение безбакового водонагревателя?
Если ваш проточный водонагреватель остынет, в первую очередь виновато низкое давление воды. Каждому безбаковому водонагревателю требуется минимальный расход воды, чтобы активировать устройство для нагрева воды. Если давление воды становится ниже рекомендуемой скорости потока активации, горелка полностью отключается. Следовательно, ваш безбаковый агрегат остынет.
Каковы наиболее распространенные проблемы с безбаковыми водонагревателями?
Отсутствие пламени или обнаружение ложного пламени, сбой зажигания, образование накипи, засор входного воздушного фильтра и перегрузка системы — вот некоторые распространенные проблемы с безбаковыми водонагревателями.
Есть ли кнопка сброса на безбаковом водонагревателе?
Да, каждый проточный водонагреватель имеет кнопку сброса. Если вы говорите о Navien, вы можете найти эту кнопку на передней панели, известную как кнопка «Назад».
Действительно, кнопка «Назад» выполняет функцию кнопки сброса.
End-Note
Нехватка горячей воды из проточного водонагревателя Navien является распространенной проблемой. Я сломал все, что отвечает за эту проблему. Просто следуйте каждому шагу по устранению неполадок, который я упомянул, и это поможет вам вернуть устройство в нормальное состояние. Удачи!
