Как устранить ошибку 10 газового котла Navien [Навьен]

Ждать приезда мастера сервисной службы при неполадках отопительного оборудования – не лучшее решение. Неисправности корейских котлов Navien благодаря функции самодиагностики устраняются без обращения к профессионалам. Статья рассказывает, что делать при аварийной остановке агрегата с ошибкой 10.

Расшифровка кода

Проблема с дымоудалением – об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования идентичны без поправок на конструктивные отличия отопительных установок.

Шаг 1 – перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и этим отличаются от иных моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится нам сталкиваться на практике: сильнейшие перекосы фаз, огромные скачки, запредельные значения.

Надеяться на встроенную схему стабилизации бесполезно – ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать – перезапустить котел нажатием кнопки выносного пульта.

Нажмите на кнопку “Питание” на выносном пульте управления котлом Navien

Шаг 2 – проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу. Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка – индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальной тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой от внешней среды
Вероятные причины
  • Обледенение оголовка. В зимний период на выходе дымохода образуется своеобразная «пробка», блокирующая его.
    В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.
  • Загрязнение фильтра. При монтаже турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки могут закупориваться пылью, листвой, инеем, отсюда и ошибка 10 Навьен.
  • Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки
  • Вывод трубы из здания сделан без учета розы ветров. Если ошибка 10 появляется периодически, при смене погоды, нужно принять меры: прикрыть оголовок для предотвращения обратной тяги, изменить схему прокладки последнего колена так, чтобы оно не выходило наружу с подветренной стороны здания.
  • Просчеты при проектировании, монтаже. В инструкции котла Навьен указаны параметры канала дымоудаления исходя из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения – причины ошибки 10.
Проверьте правильность монтажа дымохода

Шаг 3 – диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

Вероятные причины
  • Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация – причина ошибки 10.
Устройство вентури котла Navien

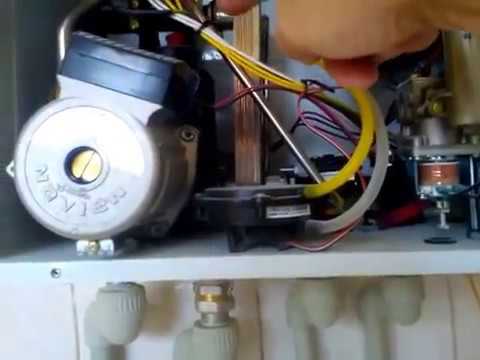

  • Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе.
    Если они деформированы, забиты конденсатом, мельчайшими фракциями, то при работающей турбине не создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнала об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.
Пример загрязненных трубок в котле Navien

Еще одна причина – невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат тот же – ошибка 10.  Верное присоединение: к нижней части вентилятора Навьен – желтая (+ датчика), к верхней – прозрачная (–).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи.

Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: необходимо очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнут сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

  • Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох/выдох) – все нормально. Отсутствие характерного звука свидетельствует, что прибор является причиной ошибки 10.
Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ.

В глобальной Сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может.  Прежде чем экспериментировать с устранением ошибки 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи – с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

Понравилась статья? Репост будут лучшей благодарностью.

Котел навьен айс ошибка 10

Ждать приезда мастера сервисной службы при неполадках отопительного оборудования – не лучшее решение. Неисправности корейских котлов Navien благодаря функции самодиагностики устраняются без обращения к профессионалам. Статья рассказывает, что делать при аварийной остановке агрегата с ошибкой 10.

Расшифровка кода

Проблема с дымоудалением – об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования идентичны без поправок на конструктивные отличия отопительных установок.

Шаг 1 – перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и этим отличаются от иных моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится нам сталкиваться на практике: сильнейшие перекосы фаз, огромные скачки, запредельные значения. Надеяться на встроенную схему стабилизации бесполезно – ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать – перезапустить котел нажатием кнопки выносного пульта.

Нажмите на кнопку «Питание» на выносном пульте управления котлом Navien

Шаг 2 – проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу.

Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка – индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальной тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой от внешней среды

Вероятные причины
  • Обледенение оголовка. В зимний период на выходе дымохода образуется своеобразная «пробка», блокирующая его. В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.
  • Загрязнение фильтра. При монтаже турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки могут закупориваться пылью, листвой, инеем, отсюда и ошибка 10 Навьен.
  • Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки
  • Вывод трубы из здания сделан без учета розы ветров. Если ошибка 10 появляется периодически, при смене погоды, нужно принять меры: прикрыть оголовок для предотвращения обратной тяги, изменить схему прокладки последнего колена так, чтобы оно не выходило наружу с подветренной стороны здания.
  • Просчеты при проектировании, монтаже. В инструкции котла Навьен указаны параметры канала дымоудаления исходя из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения – причины ошибки 10.

Проверьте правильность монтажа дымохода

Шаг 3 – диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

  • Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация – причина ошибки 10.

Устройство вентури котла Navien

  • Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе. Если они деформированы, забиты конденсатом, мельчайшими фракциями, то при работающей турбине не создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнала об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.

Пример загрязненных трубок в котле Navien

Еще одна причина – невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат тот же – ошибка 10. Верное присоединение: к нижней части вентилятора Навьен – желтая (+ датчика), к верхней – прозрачная (–).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи. Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: необходимо очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнут сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

  • Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох/выдох) – все нормально. Отсутствие характерного звука свидетельствует, что прибор является причиной ошибки 10.

Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ. В глобальной Сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может. Прежде чем экспериментировать с устранением ошибки 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи – с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

По окончании гарантии на отопительный агрегат не нужно сразу же вызывать мастера при отказе оборудования. Устранить неполадку котла Навьен, вызвавшую ошибку 09, можно самостоятельно. Ознакомившись со статьей, пользователь поймет, как поступить.

Расшифровка кода

В инструкции котла сказано коротко: неисправность вентилятора. Однозначная трактовка – выход из строя – неверна. Ошибка 09 не обязательно вызывается поломкой прибора: его некорректная работа также является причиной аварийной блокировки Навьен.

Панель управления не встроена в корейские котлы. Тестирование агрегата, настройка параметров делается с выносного пульта. На его дисплее высвечиваются и ошибки. Зная, для чего предназначены кнопки, несложно выполнить дальнейшие действия.

Шаг 1

Произвести перезапуск Навьен. Импортное оборудование, в отличие от отечественных котлов, реагирует на проблемы с электропитанием. А у нас их хватает, от перекосов фаз до пониженного напряжения. Электронная схема фиксирует это как неисправность и блокирует работу отопительного агрегата. Если ошибка 09 вызвана этой причиной, после сброса исчезнет.

Выносной пульт управления котлом Навьен со встроенным комнатным датчиком температуры. Нажмите на кнопку «Питание»

Шаг 2

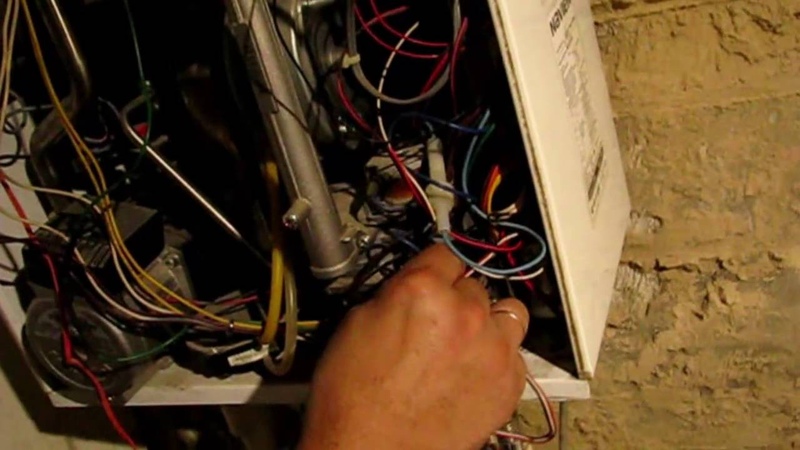

Проверить соединения. К вентилятору котла Навьен подходит два провода. Обрыв, замыкание, ненадежный контакт – и ошибка 09 гарантирована.

Проверьте контакты проводов на вентиляторе Navien

Шаг 3

Измерить напряжение. Норма для котла Навьен – 230/1ф, предельное отклонение 10%.

Шаг 4

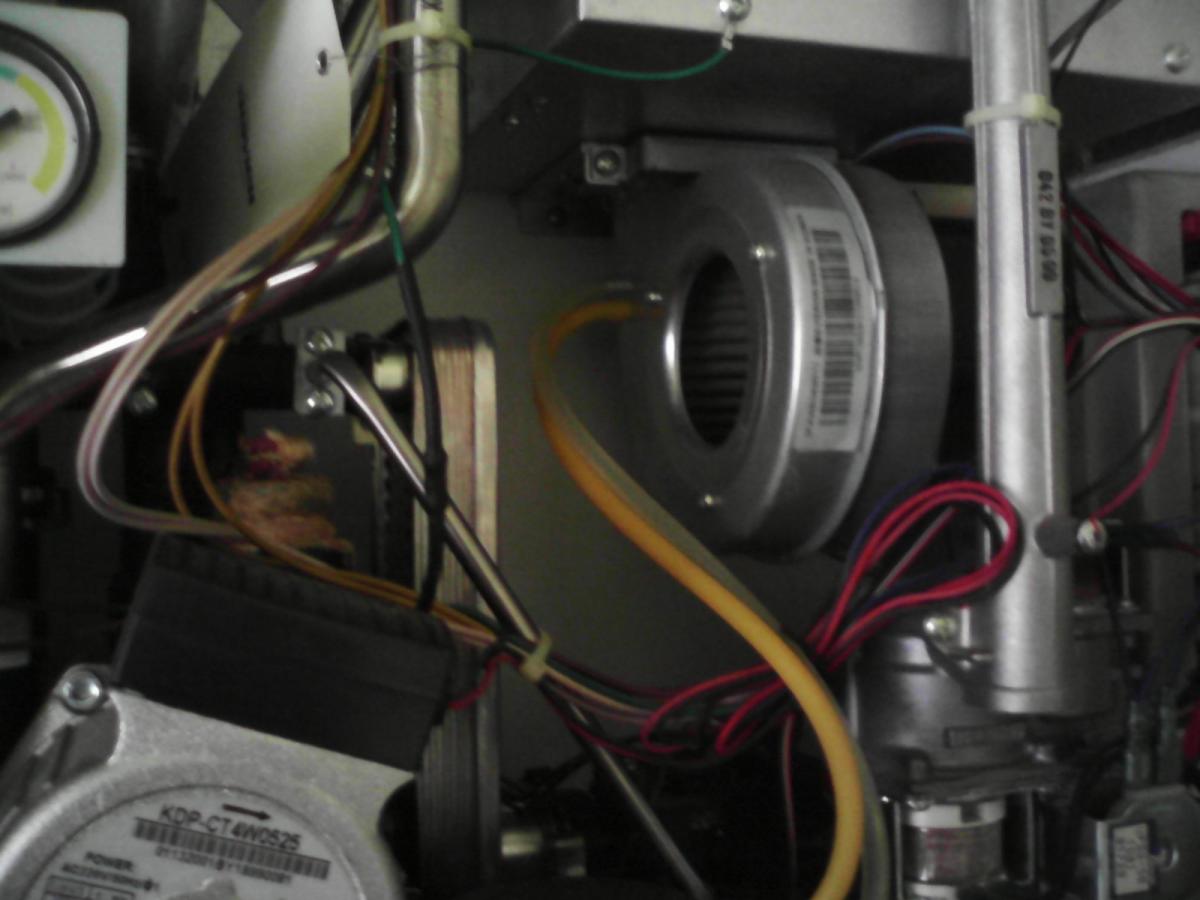

Проверить вентилятор. При включении его лопасти должны вращаться со скоростью не менее 400 об/мин. Иначе еще до розжига среагирует автоматика и заблокирует котел Навьен с ошибкой 09. Тестирование проводится легким прикосновением к крыльчатке. Нормальное вращение свидетельствует об исправности механической части вентилятора.

Забитый пылью вентилятор Navien

Вероятные причины

  1. Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикой. Если дело в обмотке, вентилятор меняется, а после обслуживания ошибка 09 пропадает. Некорректная работа прибора вызывается рядом факторов.
  • Загрязнение лопастей. Нужно демонтировать блок вентилятора и произвести чистку.
  • Разрушение подшипника. Меняется самостоятельно, центровка вала не потребуется.
  • Отсутствие вращения. Если напряжение на вентилятор котла Навьен подается, к механике претензий нет, но крыльчатка неподвижна, дело в обмотке. Ее сопротивление в пределах 23–25 Ом. При R = 0 – замыкание, = ∞ – обрыв: меняется блок вентилятора.

Шаг 5

Заменить плату котла Навьен. Если предыдущие действия не дали результата, то она – причина ошибки 09. В ней формируются коды неисправностей на основании поступающих с датчиков сигналов.

Перегорела плата котла Navien

Полезные советы

  • Появление ложных ошибок котла, вызванных питающим напряжением, можно исключить присоединением Навьен к сети через ИБП. Не все понимают разницу между этим блоком и стабилизатором. Для корейского агрегата последний не нужен – в отопительной установке своя встроенная и эффективная схема. К тому же при обрывах на линии, проблемах с бензогенератором этот прибор не поможет – котел Навьен остановится. А вот ИБП (стабилизатор + зарядное устройство + аккумуляторы) обеспечит длительное функционирование в автономном режиме до устранения проблем с пром/напряжением.
  • Вызывая сотрудника сервисной службы, следует убедиться, что организация является региональным подразделением Навьен или аттестована производителем. Если это просто мастерская по ремонту отопительной техники, возможны проблемы: отсутствие схем, методических указаний по устранению ошибок, запасных частей, подготовленных специалистов. Как результат – затяжка по времени, услуга ненадлежащего качества.

Ошибки Газовых Котлов Навьен

Корейская марка «NAVIEN», представленная на отечественном рынке газовыми котлами PRIME и DELUXE», постепенно завоёвывает популярность. По своим техническим и эксплуатационным характеристикам, эта техника почти не уступает известным итальянским и немецким образцам аналогичной продукции. Это, как правило, двухконтурные котлы с естественной или принудительной тягой, работающие в режимах отопления и нагрева воды. Котлы способны работать на природном (магистральном) газе и на сжиженном. Электронный блок управления позволяет осуществлять работу котла в автоматическом режиме, сократив до минимума вмешательство пользователя. Возможные неисправности отображаются в виде кода (ошибки). Ориентируясь на эти показания, идентичные для всех моделей «NAVIEN», можно определить причину возможных проблем и принять решение, как устранить возникшую проблему. Ошибки котлов навьен делюкс, как и ошибки котлов других моделей подробно описаны в прилагаемых инструкциях и технической документации.

Ошибка 02 — Котла Навьен

Данный код ошибки сигнализирует на отсутствие или недостаточной циркуляцией в контуре системы отопления. Это может быть связано с недостаточным количеством теплоносителя в системе. Попаданием воздуха в систему. Обрыв в электрической цепи соединения с датчиком протока или выходом из строя самого датчика.

Ошибка 03 — Котла Навьен

Ошибка 03 связана с неполадками в системе розжига котла. Недостаточное давление газа в магистральном газопроводе. Полное отсутствие подачи газа (закрыт кран). Загрязнение электродов. Поломка датчика контроля наличия пламени.

Ошибка 04 — Котла Навьен

Подобный код появляется в случае сбоя в работе электронной платы управления. Проходит сигнал о наличие пламени в тот момент, когда оно отсутствует (ложный сигнал).

Ошибка 09 — Котла Навьен

Подобная ошибка часто возникает по причине неисправности вентилятора. В редких случаях, из-за понижения напряжения в сети электропитания, происходит снижение оборотов вентилятора.

Ошибка 10 — Котла Навьен

Данный код позволяет определить, что существует проблема с удалением продуктов горения или недостаточная подача воздуха для поддержания горения. Может указывать и на возможный выход из строя датчика давления воздуха.

Ошибка 11 — Котла Навьен

Ошибка 11, как и ошибка 02 связана с падением давления в системе теплоснабжения. Только в этом случае это относится к возможной разгерметизацией. Течь в теплообменнике также приводит к появлению данной ошибки.

Ошибка 16 — Котла Навьен

Данный код ошибки появляется в случаях перегрева газового котла. Причинами этого может быть засорение каналов теплообменника из-за отложений на внутренней поверхности при использовании жёсткой воды. Перебои в работе насоса или его поломка также приводят к резкому повышению температуры внутри котла. Может быть неисправен температурный датчик.

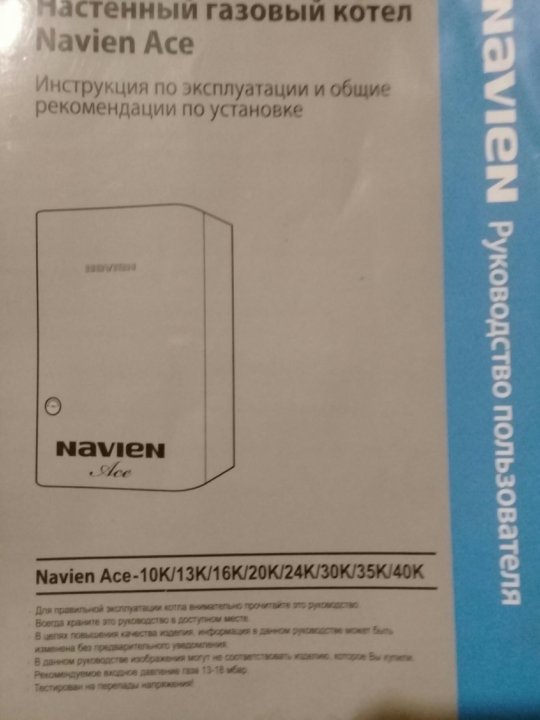

Эти и другие коды ошибок газовых котлов навьен подробно описаны в инструкциях по эксплуатации. Это облегчает специалистам в предварительном анализе возможных причин возникающих неполадок и помогает в принятие решения, что делать в том или ином случае. Большинство инструкций описывает и порядок работ при устранении неисправностей. Как устранять проблемы, пользователь решает сам. Конечно, некоторые причины вполне возможно устранить самостоятельно. Тем не менее, лучше обратиться к услугам мастеров, обладающих достаточной квалификацией и опытом обслуживания сложного газового оборудования. Если возникает небольшая проблема, то не факт, что это не следствие сбоев оптимального режима работы соответствующих узлов.

Ремонт котла Беретта Промывка котла
Замена теплообменника Ремонт газовых котлов в Рязани
Установка газовых котла Установка котлов

Обращаясь к нам, вы соглашаетесь с условиям «Пользовательского соглашения» — Договора оферты!

Помните – мы ВСЕГДА РЯДОМ !!!

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные . По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с открытой камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройства оснащены прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты оборудованы защитой от замерзания — при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращая таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные кроме отопления позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах контролирует подачу газа на горелку, обеспечивая стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт с встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты Навьен оснащены двумя теплообменниками, позволяющими эффективно использовать топливо, металлические составляющие выполнены из нержавеющей стали, предотвращающей коррозию.

Основные коды ошибок

Автоматическая система контроля при сбоях в работе выдает на дисплей код ошибки, позволяющий определить неисправность. В некоторых случаях ,это просто сбой системы и восстановить работу котла можно путем сброса ошибки.

Наиболее часто встречающимися среди неисправностей газового котла Навьен можно отметить следующие:

  • ошибка 02 сигнализирует о недостаточном наполнении водой котла и труб отопления или обрыв цепи датчика протока. Почему падает давление — может завоздушиться система, спустите воздух, возможна течь в батареях, определите место и устраните ее.

    Повреждение циркуляционного насоса, если есть возможность, отремонтируйте, в противном случае требуется замена. Поломался датчик протока, проверьте мультиметром сопротивление на его контактах, если оно не соответствует, замените датчик.

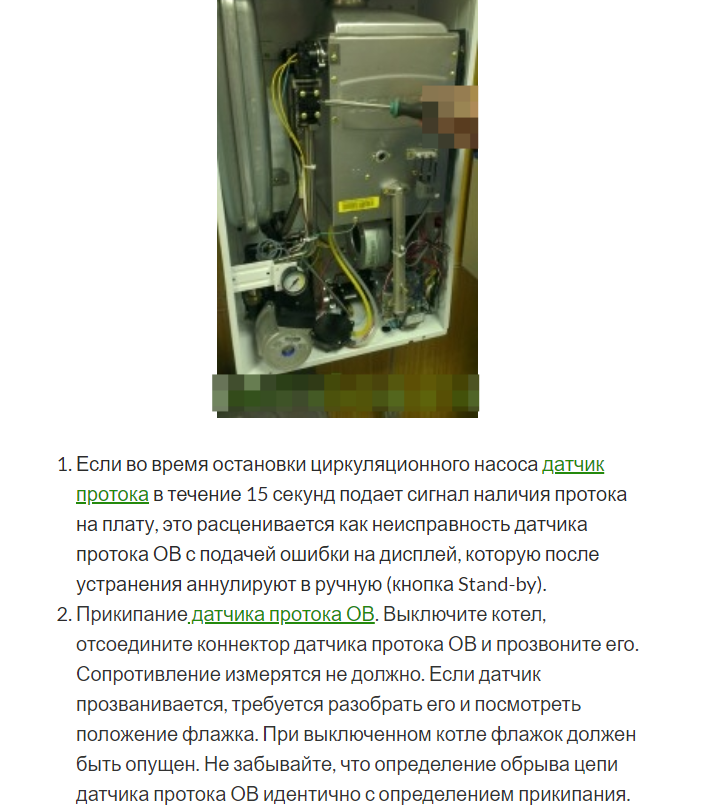

    Датчик протока

    Если мало воды, добавьте воду в систему до достижения давления 1,2 — 1,5 Бар, открыв вентиль. Нет напряжения на циркуляционном насосе — проверьте плату управления, если неисправна, замените ее. Код 02 появляется, если в теплоносителе используется антифриз — запрещен в котлах Навьен, слейте антифриз и залейте воду;

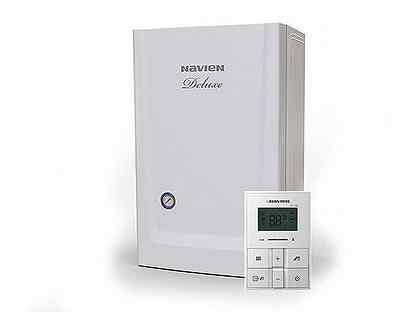

  • ошибка 03 в котлах навьен айс, навьен делюкс появляется, когда котел не запускается, нет сигнала о наличии пламени или есть обрыв цепи датчика.

    Как это исправить — проверьте, включен ли газовый кран, не погнулся или загрязнился электрод, отрегулируйте и почистите электрод. Исправность датчика можно проверить, измерив сопротивление на замыкание;

  • устройство выдает ошибку номер 10 на котлах Навьен 16К (Navien Ace 16K), Navien Deluxe, в случае проблем с дымоудалением. Причиной может быть неисправность датчика, нарушение или окисление контактов — проверьте исправность, подсоедините или зачистите провода.

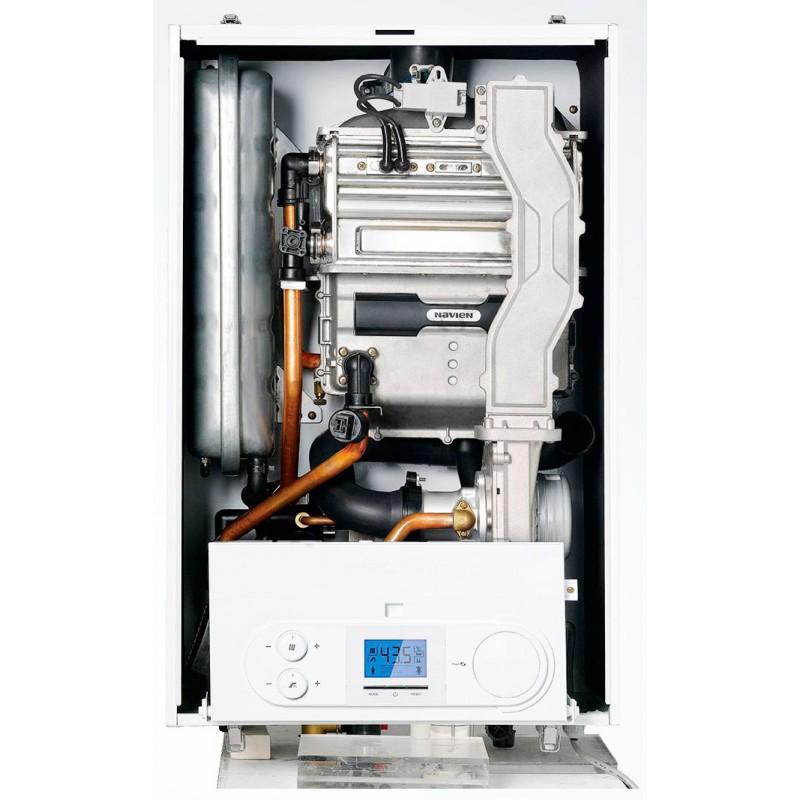

    Котел Navien Ace 16K

    Может быть забит дымоход, прочистите его. В навесных моделях с закрытой камерой сгорания может быть неправильно смонтирован коаксиальныйдымоход, либо затруднено в нем движение воздуха и отработанных газов. Переустановите дымоход в соответствии с рекомендациями производителя или прочистите его.

02,03

Ошибки и методы их устранения описаны выше, в часто повторяющихся ошибках.

04

Котел не запускается и выдает ошибку 04 — при отсутствии пламени поступает сигнал о его наличии. Почему это случается — возможно короткое замыкание или нарушение контактов в цепи электрод- блок управления.

Ионизационный электрод пламени соприкасается с жиклерами горелки, отогните их, оптимальное расстояние 8 мм плюс-минус 1 мм. Если электрод покрыт сажей, прочистите его. Может быть сбой в электронной плате управления, требуется замена платы.

05,06

Ошибка 05, ошибка 06 сигнализирует об обрыве цепи термодатчика на отопительном контуре. Проверьте сопротивление на контактах, при необходимости замените датчик.

Датчик температуры теплоносителя

07

Ошибка 07 появляется на дисплее в случае короткого замыкания датчика горячего водоснабжения, требуется замена.

09

Ошибка 09 возникает при сбое работы вентилятора. В этом случае котел часто включается и выключается. Возможные причины -залипание контактов дифференциального реле, нарушилось соединение проводов, проверьте и исправьте.

Когда вентилятор работает на малых оборотах, не достигая нужной скорости, причина может крыться в недостаточном подающем напряжении, проверьте напряжение сети и сопротивление обмотки двигателя. Если вентилятор неисправен, замените его. В некоторых случаях такой код появляется при нарушении дымоотведения в атмосферниках, проверьте дымоход, прочистите его.

10

Ошибка 10 означает проблемы с дымоудалением и нарушение в работе реле давления воздуха. Причины и способы устранения неисправности описаны в часто повторяющихся ошибках.

11

Ошибка 11 поступает от датчика уровня воды, что значит в системе упало давление воды. Проверьте и промойте фильтры, возможно их засорение препятствует нормальному давлению. Возможна протечка труб отопления в местах соединения, их разгерметизация или свищ в трубах теплообменника.

Чистка фильтра котла Навьен

Батареи загерметизируйте, способ устранения течи на теплообменнике — пайка, если не поможет, придется менять. Нелишним будет проверить расширительный бак и мембрану в нем. После устранения неисправностей добавьте в систему воду.

12

Код 12 -это ошибка в работе газового оборудования. Проверьте достаточное ли давление газа, не забиты ли форсунки, не сместился ли электрод, не намок ли он. Форсунки можно почистить от копоти, электрод просушить феном. Ремонт газового оборудования своими руками небезопасен, лучше довериться специалистам.

13

Ошибка 13 появляется в случае короткого замыкания датчика отопительного водоснабжения. Проверьте не завис ли флажок, разберите и почистите датчик. Если не помогло, требуется замена.

15

Ошибка 15 означает сбой в работе, либо неисправность платы управления. Проверьте контакты платы, соединения разъемов. Проверьте правильность подключения ДИП переключателей в соответствии с инструкцией. Затем перезапустите котел, если ошибка повторяется, замените плату.

Плата управления

16

Ошибка 16 — это перегрев котла. Почему происходит перегрев — по причине большого количества накипи в теплообменнике уменьшается количество пропускаемого потока, увеличивается температура, в этом случае очистите и промойте его. Перебои в работе циркуляционного насоса также вызывают перегрев, отрегулируйте или замените насос. Проверьте подачу газа, если она увеличена, прикрутите газовый вентиль. Возможно, некорректно работает сам датчик, проверьте и замените его.

17

При неправильной установке ДИП переключателей на дисплее появляется ошибка 17. Переустановите их в соответствии с таблицей в инструкции к вашему агрегату.

18

Ошибка 18 свидетельствует о перегреве датчика дымоудаления. После остывания попробуйте перезапустить колонку. Если при повторном включении опять произошла сработка, проверьте дымоход,если он забит, почистите. На моделях с коаксиальным дымоудалением может скопиться иней или лед, удалите помеху.

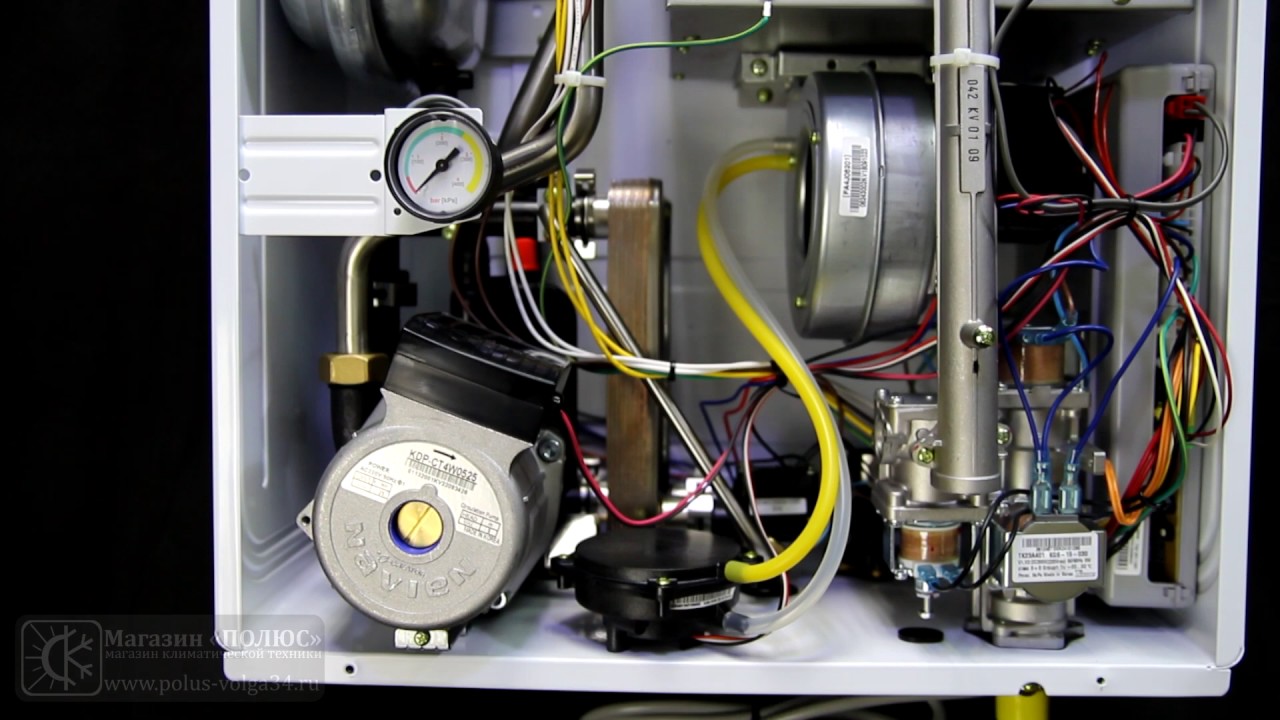

Датчик контроля тяги котла Навьен

Проверьте исправность датчика, если нужно, замените его. Причиной может быть неисправная плата управления, ремонту не подлежит, требуется замена (только для навесных котлов Navien Ace 24 K, Navien Ace 13K и др моделях Навьен Айс).

27

Ошибка 27 показывает проблемы с датчикам давления воздуха на агрегатах Навьен АСЕ — обрыв либо короткое замыкание. Что делать в этом случае — нужно прозвонить контакты, если есть обрыв либо короткое замыкание, поменяйте его.

Вторая причина — отсутствие контакта между контактами датчика и платой управления, проверьте контакты. Возможна неисправность платы управления, если после перезапуска котел не включается, замените плату.

Другие неисправности

В работе котла бывают и сбои, при которых на дисплей не выводится информация о неисправности. Котел не отключается после того, как набрал установленную температуру. Это происходит чаще всего в случаях, когда отапливаемое помещение плохо утеплено и все тепло уходит на улицу. Кроме того, можно попробовать изменить значение модуляции и тем самым изменить минимальную мощность.

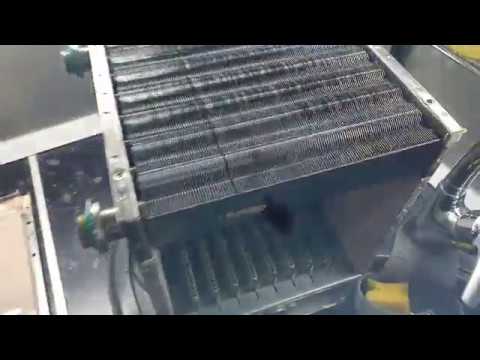

Промывка теплообменника

Громкий шум может появиться при большом содержании накипи в теплообменниках. Методом устранения является снятие теплообменника и его прочистка. Недостаточный нагрев воды также может быть вызван такой причиной.

При нормальной работе котла нет горячей воды в кранах. Это может быть вызвано неисправностью трехходового клапана. Средний срок службы клапана не более 4 лет. Как правило, ремонт и его прочистка результата не дают, нужна замена.

В заключение предлагаем посмотреть видео о наиболее частых ошибках котлов Навьен:

Публикации по теме:

  • Navien ace ошибка 16

    Электроника современных отопительных агрегатов дает пользователю необходимую информацию о неполадках. Ошибка 16 характерна для газовых…

  • Навьен электрический котел

    Электрические котлы Navien - цены, характеристики, популярные модели Электрические котлы от компании Navien переворачивают традиционные…

  • 6р1 ошибка аристон

    Комментарии 0 Здравствуйте уважаемые читатели! Наконец то я добрался до того, чтобы продолжить написание ещё…

  • Ардерия ошибка А4

    Устройство и принцип работы котлов CelticОтопительные приборы Celtic служат для горячего водоснабжения и отопления квартир…

  • КПД газового котла

    Какой газовый котел наиболее экономиченХарактеристики, определяющие экономичность газового котлаДля того чтобы определиться с понятием экономичного…

Узнать значения ошибок котлов Навьен (Navien)


Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.

Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.

Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.

Ошибка 01

Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.

Как исправить ошибку 01

1. Проверить всю отопительную систему на наличие засора или воздуха. При засоре – прочистить. При наличии воздуха – стравить.
2. Проверить состояние циркуляционного насоса. При наличии повреждений – устранить их.

Ошибка 02

Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.

Как исправить ошибку 02

1. Отрегулировать давление в системе отопления.
2. Если имеется лишний воздух, стравить его через специальный клапан.
3. Если проблема возникла из-за закрытого распределительного крана, открыть его.
4. Проверить работоспособность датчика потока.

Ошибка 03

Ошибка 03 котла Навьен(Navien)говорит об отсутствии сигнала о наличии пламени или обрыв цепи датчика пламени.

Как устранить ошибку 03 котла Навьен

1. Проверить давление газа в системе. При необходимости провести его настройку.
2. Проверить находится ли в зоне пламени ионизационный электрод.
3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.

Ошибка 04

Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.

Как устранить ошибку 04

1. Следует перезапустить котел. Если же ошибка вновь скажет о сбое, придется заменить плату управления.

Ошибка 05

Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?

Как устранить ошибку 05

1. Проверить сопротивление датчика.
2. Если проблема в неисправности датчика, заменить его.
3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.

Ошибка 06

Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.

Как устранить ошибку 06

1. Проверить сопротивление полупроводникового датчика. Если возникнет необходимость, придется заменить его.

Ошибка 07

Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.

Как устранить ошибку 07

1. Проверить сопротивление полупроводникового датчика.
2. В случае неисправности заменить датчик.
3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08

Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.

Как устранить ошибку 08

1. Проверить сопротивление полупроводникового датчика.
2. В случае неисправности заменить датчик.


Ошибка 09

Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.

Как устранить ошибку 09

1. Проверить двигатель вентилятора на наличие короткого замыкания или обрыва.
2. При необходимости, замените вентилятор.
3. Если проблема в сбое платы управления, попробуйте перезапустить котел. Если не поможет – поменяйте плату.
4. Проверьте напряжение в двигателе вентилятора. И напряжение в электросети. Если оно выше нормы – используйте стабилизатор напряжения

Ошибка 10

Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.

Как устранить ошибку 10

1. Проверить, произвести ремонт или замену вентилятора.
2. Проверить и прочистить дымоход, если имеется необходимость.
3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.

Ошибка 11

Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.

Ошибка 12

Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.

Как устранить ошибку 12

1. Проверить газовый клапан

Ошибка 13

Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.

Как устранить ошибку 13

1. Проверить датчика протока на наличие обрыва.
2. Разобрать и почистить датчик протока.
3. Заменить датчик, если это необходимо.
4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 15

Ошибка 15 говорит о проблемах в работе платы управления.

Как устранить ошибку 15

1. Проверить соединения комплектующих с блоком управления.
2. Попробовать отсоединить все разъемы, соединяющие блок управления и комплектующие. А потом снова соединить и перезапустить котел.
3. Заменить плату управления.

Ошибка 16

Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.

Как устранить ошибку 16

1. Дать котлу остыть и перезапустить его.
2. Если проблема в нехватке воды в системе отопления, добавить ее.
3. Если неисправен сам датчик – заменить его.
4. Проверить работу трёхходового крана. В случае неисправности, заменить кран.
5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 17

Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.

Как устранить ошибку 17

1. На каждую модель должны стоять свои положения. Проверьте в паспорте положения DIP согласно своей модели.

Ошибка 18

Ошибка 18 означает перегрев датчика дымоудаления.

Как устранить ошибку 18

1. Подождите, пока датчик остынет, и перезапустите котёл.
2. Проверьте систему дымоудаления, при необходимости прочистите её.
3. Если неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления, замените датчик.
4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.

Ошибка 27

Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.

Как устранить ошибку 27

1. Проверить датчика давления воздуха APS. При обнаружении неисправности цепи заменить датчик APS.
2. В случае отсутствия коммутации между контактами датчика APS и коннектором блока управления, отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
3. Если неисправно или некорректно работает плата управления, перезапустить котёл, при повторном сбое заменить плату управления.

Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.

Коды ошибок в работе отопительного котла Navien

В данной статье рассмотрим расшифровку возможных ошибок, возникающих во время работы котельного оборудования Navien.

Коды ошибки Navien:

№ 01 — перегрев котла;

№ 02 — недостаточный уровень воды в системе отопления;

№ 03 — произошла ошибка горения;

№ 04 — отсутствие пламени;

№ 05 - обрыв соединения на датчике по перегреву;

№ 06 — ошибка датчика температуры горячей воды;

В данной статье рассмотрим расшифровку возможных ошибок, возникающих во время работы котельного оборудования Navien.

 Коды ошибки Navien

№ 01 — перегрев котла;

№ 02 — недостаточный уровень воды в системе отопления;

№ 03 — произошла ошибка горения;

№ 04 — отсутствие пламени;

№ 05 - обрыв соединения на датчике по перегреву;

№ 06 — ошибка датчика температуры горячей воды;

№ 07 — обрыв цепи датчика температуры горячей воды;

№ 08 — короткое замыкание цепи датчика температуры горячей воды;

№ 09 — поломка вентилятора, следует проверить обмотку двигателя вентилятора на обрыв или КЗ;

№ 10 — ошибка реле давления воздуха;

№ 11 — ошибка в работе датчика уровня воды;

№ 12 — ошибка газовой арматуры;

№ 13 — ошибка выключения котла (для котлов с ЗКС),

№ 14 — прекратилась подача газа;

№ 15 — неисправность платы управления котла;

№ 16 — перегрев котла, отключение;

№ 17 - ошибка установки DIP-переключателей.

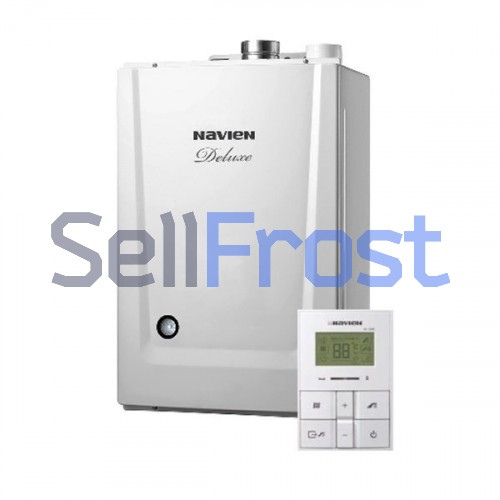

 Navien Deluxe Coaxial 24K

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления или обрыв цепи датчика протока

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

09

Сбой в работе вентилятора

10

Сбой в работе системы дымоудаления

13

Короткое замыкание датчика протока отопительной воды

15

Сбой в работе или неисправность платы управления

16

Перегрев котла

27

Обрыв или короткое замыкание датчика давления воздуха

 Navien Ace 16A, 20A, 24A

Код

Описание неисправности

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

15

Сбой в работе или неисправность платы управления

16

Перегрев котла

18

Перегрев датчика дымоудаления

 Navien Ace 16K, 20K, 24K, 30K, 35K

Код

Описание неисправности

01

Ошибка датчика температуры теплоносителя

02

Низкий уровень воды в системе отопления

03

Отсутствует сигнал пламени

04

Ложный сигнал пламени

05

Обрыв датчика температуры теплоносителя

06

Ошибка датчика температуры теплоносителя

09

Неисправность вентилятора

10

Ошибка реле давления воздуха

12

Неисправность газовой арматуры

13

Ошибка датчиков протока ГВС и отопления

15

Неисправность электронной платы

16

Ошибка датчика по перегреву

17

Ошибка установок DIP

 Navien KDB 150 GA, 353 GTD

Код

Признак

Причина

Метод устранения ошибок

02

Низкий уровень воды

Сигнализирует о низком уровне воды в котле

Подпитайте котел и поддерживайте давление в котле 1-1. 5 атм.

Необходимо проверить давление воздуха в расширительном баке

Если обнаружена утечка теплоносителя, то ее необходимо срочно устранить.

03

Нет розжига

Сигнализирует о невозможности розжига

Проверить электропитание

Проверить подачу и давление газа

04

Ложное пламя

После отключения горелки, когда котел находится в режиме ожидания, датчик пламени видит ложное пламя.

Проверить датчик пламени.

05

Обрыв датчика t отопления

Сигнализирует о разрыве в цепи датчика t отопления

Проверить датчик t отопления

06

КЗ температурного датчика

Сигнализирует о КЗ в цепи температурного датчика

Проверить датчик отопления

11

Неисправность датчика уровня воды

Сигнализирует о неисправности датчика уровня воды

Проверить датчик уровня воды

12

Электрод ионизации не видит пламя

Неисправность газовой арматуры

Проверить газовый клапан

16

Перегрев

Сигнализирует о температуре воды в отоплении свыше 95 C и перегреве котла

Проверить датчик t по перегреву

 Navien LST 13K, 17K, 21K, 24K, 40K, 50KR

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

10

Сбой в системе дымоудаления

12

Погасание пламени во время горения

16

Перегрев котла

  Компания ООО "УютТепло" производит продажу, монтаж и сервисное обслуживание котлов Navien в Заокском районе.

Котлы Навьен - Коды ошибок и неисправностей

___________________________________________________________________________________________

Ошибка 02 - Пониженное давление воды в отопительной системе или неполадка датчика протока.

За ошибку 02 отвечает датчик протока отопительного контура, который находится на выходе первичного теплообменника. Если движение воды в контуре отопления происходит свободно, то после запуска циркуляционного насоса контакты датчика замкнутся и сигнал фиксирует блок управления, в обратном случае экран пульта выдает ошибку 02. Причины этой неисправности следующие: слабое давление в отопительной системе. Контроль за давлением в котлах Навьен осуществляется стрелочным манометром, располагающимся на фронтальной крышке. Требуется проверить и сделать подпитку системы до показателя 1,2-1,5 бар. Неполадка датчика протока (при проверке замеряют сопротивление датчика перед и после запуска циркуляционного насоса). Отсутствует циркуляция в контуре отопления. Неисправность платы управления. Потеря циркуляции означает, что теплоноситель не имеет возможности корректно совершать движение по трубам. Препятствуют этому загрязненные фильтры очистки, замерзшие участки трубопроводов, закрытые краны по периметру отопительной системы, присутствие воздуха или неисправности функций насоса циркуляции. Для того чтобы удалить воздух, попробуйте запуск котла в режиме тестирования. Перед этой процедурой не забудьте открыть клапан воздухоотводчика на насосе. Для активирования режима теста, требуется отключение агрегата и перевод переключателя 1 на колодке DIP-Switch платы в позицию ON.

Ошибка 03 - Электрод ионизации не подает сигнал.

Признаки возникновения ошибки 03 в котле Навьен можно ограничить двумя группами. Неудачный розжиг (не появляется пламя). Розжиг происходит, но сразу пламя гаснет. При ситуации, когда не происходит розжиг, рекомендуется провести проверку давления газа на входе и выходе газового клапана (выполняется при помощи диф. манометра). Осмотреть состояние электродов розжига (зазор, нормам изготовителя, их чистоту). Корректное расстояние между электродами должно быть 3,5-4,5 мм. Проверяют изоляцию проводов питания электрода. Провести контроль регулировки мощности агрегата на DIP-переключателе. Проверить, поступает ли напряжения на трансформатор розжига. Также ошибка 03 может произойти в случае
нестабильного горения (прерывистое пламя) или когда блок управления не может зафиксировать наличие пламени. В такой ситуации требуется удостовериться, что соединения электрода ионизации с платой управления надежны. Выполнить проверку заземления прибора и отсутствия грязи на электроде. Нестабильное горение также может проявляться повышенной скоростью работы вентилятора, поэтому нужно убедиться, что шланг, проходящий к турбине от датчика APS, присоединен хорошо и на нем нет повреждений. Возможно, что в процессе проверки не получится упорядочить работу агрегата, то в этом случае рекомендуется провести диагностику электронной платы управления, отремонтировать ее или заменить.

Ошибка 04 - Датчик пламени подает некорректный сигнал или произошло короткое замыкание.

Убедиться, что контакт ионизационного электрода с корпусом агрегата или горелки отсутствует. Выполнить проверку электронной платы. Если горение отсутствует, то поступает сигнал о наличии пламени. Короткое замыкание в цепи электрод ионизации и блока управления. Происходит касание электрода о корпус аппарата (горелки). Электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления.

Ошибка 05 - Температурный датчик отопления неисправен.

Замерить эл. сопротивление датчика и провести сравнение результатов по таблице температур. Удостовериться, что соединения платы с датчиком надежны. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если
требуется, заменить его. Нет коммутации между контактами температурного датчика отопления и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 06 - Произошло короткое замыкание в цепи датчика температуры отопления.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика и блока управления. Проверить цепь на присутствие замыкания, и если нужно поменять датчик на новый.

Ошибка 07 - Повреждение термодатчика горячего водоснабжения (ГВС).

Выполнить проверку зависимости сопротивления от температуры на термодатчике. Удостовериться, что датчик надежно подключен к блоку управления. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления термодатчика, и если требуется, заменить его. Нет коммутации между контактами термодатчика горячего водоснабжения и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 08 - Короткое замыкание термодатчика ГВС.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика ГВС и блока управления. Проверить цепь на присутствие замыкания, и если нужно, поменять датчик на новый.

Ошибка 09 - Поломка вентилятора.

Провести измерение сопротивления обмотки вентилятора (номинальный показатель 23 Ом). Удостовериться, что вентилятор имеет на клеммах напряжение 220В. Вероятен дефект в схеме электронной платы управления (рекомендуется выполнить диагностику). Подача питания на электродвигатель вентилятора присутствует, но нет его вращения. Неисправность электродвигателя вентилятора. Провести проверку обмотки мотора вентилятора на предмет обрыва или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при температуре 20 градусов. Если нужно, выполните замену вентилятора в сборе. Электронная плата дает сбой. Выполнить перезапуск агрегата. Если сбой повторяется, произведите замену платы управления. Вентилятор функционирует, но не может набирать номинальные обороты. Провести контроль напряжение электропитания, которое подается на электродвигатель вентилятора. Прозвоните обмотку мотора вентилятора на межвитковое замыкание, то есть проверить ее
сопротивление. Если нужно, выполните замену вентилятора в сборе. Проверьте значение напряжения питания в электросети. Оно должно быть равно 220В. Если оно повышено или понижено, требуется подключение аппарата к электрической сети через трансформатор-стабилизатор напряжения. Сбой
функций системы фазового регулирования напряжения, то есть электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неполадка датчика фазового управления. Выполните замену вентилятора в сборе.

Ошибка 10 - Неполадки в работе системы вывода продуктов сгорания.

Эта неисправность связана с механизмом удаления дыма. Продукты сгорания обязательно должны выводиться посредством встроенного вентилятора. Чтобы контролировать работу вентилятора и определять наличие допустимой тяги в котлах применяется дифференциальное реле, соединяющееся 2-мя двумя пластиковыми трубками с турбиной. При запуске вентилятора происходит разряжение, реле замыкается, и агрегат корректно выполняет свои функции. Ошибка 10 может также возникнуть при засоре дымохода, наличии обратной тяги либо неверном подсоединении вентилятора с датчиком контроля воздушного давления. В последнем случае рекомендуется провести проверку трубок. Желтую нужно подсоединять к
нижней части вентилятора, а прозрачную - к верхней. Также осмотреть сами трубки на предмет изломов, деформаций или внутреннего конденсата. Следует учитывать, что при прямых порывах ветра или засора, в дымоходе происходит повышенное сопротивление.

Ошибка 13 - Датчик протока системы отопления замкнут.

Датчик залип или неисправен блок управления. Проверить цепь Датчик протока - Блок управления на обрыв, и если требуется поменять датчик. Возможно, завис подвижный исполнительный механизм с флажком. Разобрать датчик и прочистить.

Ошибка 15 - Внутренний сбой электронной платы.

Выполнить проверку всех контактных соединений коннекторов компонентов агрегата, которые соединяются с коннекторами блока управления. Отсоедините разъемы коннекторов компонентов агрегата от разъёмов блока управления, а затем вновь соединить их для корректного контакта. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неправильно установлены DIP-переключатели на контроллере. Проведите корректную установку положения DIP-переключателей. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Котел оборудован платой управления, модель и версия которой не совпадают с его модификацией. Требуется замена электронной платы.

Ошибка 16 - Перегрев котла.

Аварийный термостат подает сигнал. Перегрев может произойти из-за недостаточной циркуляции теплоносителя (ошибка 02), засора теплообменника или неисправности самого термостата. Защита срабатывает при 98С, отключение аварии при остывании до 83С. Включился датчик по перегреву
(предохранительный термостат) и заблокировал работу агрегата. В моделях Navien Ace датчик перегрева срабатывает при следующих температурах: отключение - 98C; включение 83C. Следует дождаться, пока агрегат остынет и провести его перезапуск. Неисправность или некорректная работа самого датчика по перегреву. Выполнить замену датчика. Обрыв цепи Датчик по перегреву - Блок управления. Выполнить замену датчика. При запуске прибора 3-х ходовой клапан не переключился на контур отопления, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Выполнить перезапуск аппарата, если сбой повторится, трёхходовой клапан на замену.

Ошибка 27 - Обрыв или короткое замыкание цепи датчика давления воздуха

Прозвонить цепь Датчик APS — Блок управления на обрыв или КЗ. Если обнаружатся неполадки, поменять датчик APS. Поврежден или неверно работает датчик Холла. Поменять датчик APS. Нет коммутации между контактами датчика APS и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта. Электронная плата дает сбой. Выполнить перезапуск прибора. Если сбой повторяется, произведите замену платы управления.

Устранение неполадок

Котел показывает ошибку 02. Провел проверку проточника и трехходового клапана. Все исправно. Подскажите, в чем еще может быть проблема?

Проверьте датчик перегрева и работу насоса. Если с этим все в порядке, то, скорее всего, проблема в теплообменнике (забит).

Сломался настенный котел Навьен Айс. Когда появляется на табло ошибка 02, одним из решений проблемы является необходимость открытия верхней заглушки на его корпусе. Пока мне это помогает, но явно требуется ремонт аппарата. Давление газа я проверял, с расширительным баком все в порядке, дымоход чистый (не разбирал, прочищал проволокой и сжатым воздухом). В данный момент он в работе, но, если закрыть крышку, снова появится ошибка.

Ошибка 02 означает, что в системе отопления не хватает воды, или же, возможно, сорвало датчик протока (в системе турбо). Проверяйте датчик протока, а также фильтра и теплообменник на чистоту.

В эксплуатации газовый котел Навьен Делюкс Turbo. Тот, который с крутилкой. Работает он почти без тактования и настроен по температуре теплоносителя. Последнее время он стал работать как-то неправильно. Что нужно сделать, чтобы провести правильное техническое обслуживание? А странность работы заключается в трех следующих моментах. Когда агрегат работает в зимнем режиме, то устанавливаю на пульте 60С, а при подаче воды в ГВС охлаждаю ее до нужной температуры путем подмешивания в нее холодной. В целом, такая система работает стабильно, но иногда бывают проблемы. Если в системе очень слабый напор воды, то случается ее перегрев. Сейчас, даже если я открываю несколько кранов в доме, он все равно поднимает температуру воды до 70-80С, потом выключается и охлаждает ее до 45С. И так раз за разом. Потом, через какое-то время, он начинает греть воду нормально и держать ее 60С. Есть подозрения, что нужно отключать горячую воду для срабатывания трехходового клапана. Когда аппарат греет воду на отопление, происходит похожая ситуация. Устанавливаю температуру теплоносителя 57С. Он достигает заданного значения и выключается, вместо того, чтобы начать поддерживать. Температура опускается до 52, а затем снова начинает расти. А пару недель назад появилась еще одна проблема. Теперь котел разжигается не с первого раза. Пошевелил трехходовой клапан, почистил фильтра. Затем отрегулировал минимальное давление газа (был ниже, чем следует). Вроде бы проблема ушла. Даже перегрев на ГВС стал меньше. Но все равно продолжает смущать вот что: при работе на 13К, минимально давление требуется настроить на 11 мм водного столба. А у меня сейчас уже полностью выкрученный регулировочный винт и давление около 200. Что с этим делать и есть ли возможность его как-то снизить?

Работающая электроника имеет очень неприятное свойство, она может зависать. У меня настроен на работу от температуры в помещении. За эту зиму случилось уже два случая, что он не включился, несмотря на то, что температура в помещении стала уже ниже на 2С, чем было задано. Еще наблюдается нестабильность по времени в открытии клапанов.

Уже более трех лет эксплуатирую настенный котел Navien Ace. Последнее время все чаще и чаще стала появляться ошибка 10. Что это может быть?

Ошибка 10 указывает на загрязненность теплообменника, а именно той его части, что расположена в камере сгорания. Это могут быть продукты сгорания или иные инородные предметы, застрявшие между пластинами. Для очистки желательно вызвать мастера, так как для этой процедуры требуется демонтировать всю камеру сгорания.

Неисправность газового двухконтурного котла Navien Turbo. В последнее время он стал показывать ошибку 11. Это ошибка датчика воды, а у меня, вроде бы он даже не установлен.

Ошибка 11 означает неполадки в системе наполнения отопительной водой. Да, в вашей модели нет автоматического клапана, но такая ошибка может быть показана после трехкратного появления ошибки 02.

Мы почти год эксплуатируем котел Navien и до настоящего времени никаких проблем не наблюдалось. Но вчера он выключил пламя и показал ошибку 03. Я проверил газовый шланг – подача газа в норме. То есть газ до него доходит, а там он где-то застревает. Что это может быть?

Ошибка 03 может означать следующее: Слабое давление газа. Проверяется по газовой плите. Если пламя не меняется, то требуется проверить трассу до самого котла. Для этого лучше обратиться к специалистам – так безопаснее. Если газ в норме, то требуется проверять газовый клапан или трансформатор розжига (именно он дает искру). Если агрегат все-таки хоть иногда поджигается, то дело не в трансформаторе. Нужно искать, где засорился клапан. Так же можно проверить все провода на обрыв или короткое замыкание.

Почему может случиться ошибка 10 у навесного котла Навьен Делюкс 24 кВт?

Ошибка 10 может появляться в нескольких случаях. В первую очередь необходимо проверить дымоход. Возможно, у него нарушена проходимость, и выхлопные газы не отводятся нормально. И ошибка 10 – эта защита системы. Неправильно работает датчик воздуха. Если у вас уже старый агрегат, то единственное решение – замена. Нестабильная работа вентилятора горелки. Иногда вместо замены датчика воздуха проблему можно решить, установив трубочку из силикона.

Газовый двухконтурный котел Навьен показывает ошибку 02. Как я понимаю, она означает низкий уровень воды в системе отопления. Давление 2 Атм. С чем это связано?

Вся проблема этих моделей в отсутствии датчика давления теплоносителя. Вместо этого в нем установлен датчик протока, и если движение теплоносителя нарушено, то агрегат показывает такую ошибку.

Подскажите причину ошибки 02?

В первую очередь обозначения ошибок можно посмотреть в паспорте. Там есть и расшифровки ошибок, и самые распространенные способы их устранения. Многие проблемы вы можете устранить сами. Помимо этого, ошибка 02 может указывать на слишком низкий уровень воды. Нарушена циркуляция теплоносителя в системе отопления. Рекомендуем проверить все фильтра, и, если требуется, почистить их. Также можно попробовать устранить воздушную пробку, стравив воздух из радиаторов.

Сегодня случилась неисправность в бытовом котле Navien Deluxe. После того, как в его системе упало давление, он перестал работать на нагрев воды (ГВС). Давление удалось привести в норму, а он, даже после перезагрузки, показывает ошибку 03. На пульте кран подачи газа перекрыт, но по факту он остается открытым.

Ошибка 03 указывает на проблему розжига котла. Чаще всего это случается из-за отсутствия газа в системе, но это не единственная причина. Во-первых, стоит прислушаться, есть ли при попытке запуска слабый треск. Если он есть, значит, проблему с искрой можно исключить. Значит, проблема точно в газе. При первичной подаче газа впереди него всегда идет воздух, который следует стравить на газовой плите (делать это нужно будет до тех пор, пока плита не начнет гореть нормально). Помимо этого, при ошибке 03 еще следует проверить работу трансформатора зажигания и газовый клапан на предмет посторонних включений.

Установлен газовый котел Deluxe 24K. Я поменял в нем коллектор с форсунками, так, чтобы можно было работать на сжиженом газе. Дип переключатель настроил соответственно. При попытке запустить его газ не загорается и появляется ошибка 03. С чем это может быть связано?

Наиболее вероятно, что проблема заключается в давлении газа в баллоне. Иногда некоторым клиентам меняли 2-3 лягушки на баллоне, прежде чем все начинало нормально работать. Давление газа должно составлять 300 мм водного столба. Но для точной диагностики лучше, чтобы аппарат осмотрел специалист.

В частном доме смонтирован коаксиальный котел Асе 16К. При его работе слышны гидроудары и наблюдаются перепады давления (если судить по манометру). При включении подачи воды горячая вода чередуется с холодной. В чем может быть поломка?

В первую очередь требует проверки и, возможно, замены, 3-х ходовой клапан. Далее необходим осмотр теплообменника на наличие накипи. Если сильно забит (смотреть надо с обеих сторон) – потребуется замена. Если подключен второй наружный насос, то проверить наличие гидроударов без него. Если такого насоса нет, то проблема именно в трехходовом клапане. Возможно, он засорен.

Почему вода в навесном котле Навьен Делюкс 16К нагревается на отопление, если используется только ГВС? Я подозреваю подтекание 3-ходового клапана, который пропускает воду из ГВС в систему отопления. Индикатор давления же показывает только давление в системе отопления?

Трехходовой клапан в этих моделях является их слабым местом. Но вода через него просочиться не может, так как он только перенаправляет потоки. Единственное, что он может не до конца закрываться, тогда вода будет теплой.

Хочу установить у себя газовый котел Deluxe, причем пусконаладочные работы хочу сделать сам, без привлечения специалистов. Подскажите, пожалуйста, очередность действий. Для регулировки давления газа имеется U-образный жидкостной манометр, буду им работать. После подготовки к этому процессу, у меня возникли следующие вопросы. Зачем систему отопления требуется заполнять до давления 2-2,5 кгс/см2? Я читал, что вал циркуляционного насоса необходимо провернуть отверткой. Так ли это? Зачем? Воздух из системы отопления удаляется только через радиаторы или есть еще какие-нибудь способы? Как запустить на аппарате отладочный режим?

Требуется провести проверку давления газа на входе, затем перевести котел в отладочный режим и уже в нем настроить максимальное и минимальное значения. Так, например, у меня, когда система выключена, давление составляет 0,6 Бар, в рабочем режиме оно поднимается до 1,2-1,5 бар, и по сути больше и не требуется. Когда система заполнится можно вывернуть болт-заглушку из насоса и через нее спустить из насоса воздух (далеко не во всех моделях возможно провернуть вал отверткой). В вашем аппарате предустановлен клапан для автоматического отведения воздуха. Когда насос выйдет в рабочий режим и пойдет циркуляция, воздух сам по себе понемногу через него стравится. Для отладочного режима есть дип переключатели: 1 включен. Запуск насоса на 2 часа, в течении которых за счет циркуляции теплоносителя будет выгоняться воздух из системы. Затем 1 выкл., 2 выкл. 3 вкл. Перевод котла в принудительный режим работы с минимальной мощностью. Это нужно для выставления минимального значения рабочего
давления. Далее 1 выкл., 2 вкл. 3 выкл. Тоже, что и пункт 2, только работаем с максимальной мощностью. И последнее 1 выкл. , 2 выкл. 3 выкл. – проверка, если все хорошо, значит, наладка закончена. Важно, все манипуляции с дип-переключателями можно делать только на полностью выключенном агрегате.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс - ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta - ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf - неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать... Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в ...

Вероятные ошибки, их коды и неисправности котлов Навьен (Navien)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Навьен (Navien) Пантера версия 17. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Код ошибки 02 — Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace)

Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.

Присутствие воздуха в системе. Стравить воздух из системы отопления. Произведите запуск котла в эксплуатацию в проверочном режиме на 1–2 часа, для чего на DIP-switch первый переключатель выставьте в положение «Включено» и выполните перезапуск котла. Открыть все запорные и распределительные краны в системе, которые препятствуют требуемой циркуляции воды.

Циркуляционный насос не может набрать нужные обороты. Проверить показания напряжения питания в электрической сети. Оно должно равняться 220 В. При понижении или повышении напряжения в сети, требуется подсоединять котёл к эл. сети через трансформатор-стабилизатор. Проверить сопротивление обмотки статора эл. двигателя насоса на обрыв или короткое замыкание. Если насос неисправен, нужно заменить его.

Циркуляционный насос имеет нормальный режим работы, недостаточно напора. Проверить крыльчатку насоса на механические дефекты и повреждения. Если насос неисправен, нужно заменить его.

Насос не вращается, хотя подача питания на него в норме. Проверить электрические детали насоса. Проверить насос на заклинивание. Выкрутите с торца корпуса насоса заглушку и шлицевой отвёрткой проверните два-три раза вал ротора двигателя насоса. Если насос неисправен, нужно заменить его.

Подача питания на циркуляционный насос отсутствует. Неисправна плата управления. Сделать перезапуск котла Навьен. Если сбой повторится снова, плата на замену.

Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока.

Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Код ошибки 03 — Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.

Неисправен трансформатор розжига котла Навьен. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или короткое замыкание. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187–235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм.

Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 04 — Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Код ошибки 05 — Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 06 — Короткое замыкание цепи датчика температуры отопительной воды

В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 07 — Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Код ошибки 08 — Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Код ошибки 09 — Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора. Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе.

Проверьте значение напряжения питания в электросети. Оно должно быть равно 220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.

Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе.

Код ошибки 10 — Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Код ошибки 13 — Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Код ошибки 15 — Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Код ошибки 16 — Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву:

  • Откл. 98 C;
  • Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Код ошибки 18 — Перегрев датчика дымоудаления (Navien Ace атмосферный)

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навьен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Код ошибки 27 — Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Теплый дом - Коды ошибок Navien

Теплый дом - Коды ошибок Navien

Коды ошибок Navien

Коды ошибок и возможные неисправности Navien



 Ошибка 02 Недостаточное количество воды в системе отопления или обрыв цепи датчика протока (только в Navien Ace и Navien Ace Coaxial)

  1. Откройте кран подпитки и дополните систему ОВ водой до давления 1,2–1,5 бар. Контроль осуществляйте визуально по манометру.
  2. Воздух в системе ОВ. Стравите воздух из системы отопления. Запустите котёл в работу в режиме тестирования на 1–2 часа, для чего на DIP- switch первый переключатель установите в положение «Вкл» и перезапустите котёл.
  3. Откройте все запорные и распределительные краны в системе ОВ, препятствующие нормальной циркуляции воды.
  4. Циркуляционный насос не набирает номинальные обороты. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ *. При обнаружении неисправности замените насос.
  5. Циркуляционный насоc работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
  6. Питание подаётся на циркуляционный насос, но он не вращается. Проверьте электрическую часть насоса. Проверьте насос на заклинивание. Открутите находящуюся на торце корпуса насоса заглушку и с помощью шлицевой отвёртки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
  7.
  8. На циркуляционный насос не подаётся питание. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
  9. Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока. Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл.
  10. В качестве теплоносителя используется антифриз. В  котлах Navien использование антифриза запрещено.



 Ошибка 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

  1. Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар. Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям (См. далее таблицы настроек). При необходимости проведите настройку котла по давлению.
  2. Убедитесь, что ионизационный электрод находится в зоне пламени.
  3. Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.
  4. Неисправен трансформатор розжига. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или КЗ.
  5. Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187– 235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм. Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами.
  6. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
  7.



 Ошибка 04 Ложный сигнал о наличии пламени  или короткое замыкание цепи датчика пламени

  1. При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки). Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 05 Обрыв цепи датчика температуры отопительной воды

  1. Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика (См. да- лее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.
  2. Любое копирование должно сопровождаться ссылкой на сайт http://отопление-мценск.рф



 Ошибка 06 Короткое замыкание цепи датчика температуры отопительной воды

  1. Неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его.
  2. КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.



 Ошибка 07 Обрыв цепи датчика температуры горячей хозяйственной воды

  1. Неисправен полупроводниковый NTC датчик температуры ГВС.  Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.



 Ошибка 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды

  1. Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивле-ний), при необходимости замените его.
  2. КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.



 Ошибка 09 Сбой в работе вентилятора (только в Navien Ace и Navien Ace Coaxial)

  1. Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t~20 °C. При необходимости замените вентилятор в сборе.
  2. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
  3. Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора (См. далее таблицу зависимости скорости вращения вентилятора от величины напряжения питания двигателя). Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе. Перезапустите котёл, при повторном сбое замените плату управления.
  4. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.
  5. Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
  6. Неисправен датчик фазового управления. Замените вентилятор в сборе.



 Ошибка 10 Сбой в работе системы дымоудаления (только в Navien Ace и Navien Ace Coaxial)

  1. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
  2. Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления (См. руководство пользователя). Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.
  3. Сбой в работе вентилятора (См. ошибку 09).
  4. Сбой в работе системы APS*. Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора. * APS — Air Pressure System (система контроля воздушного давления). Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 13 Короткое замыкание цепи датчика протока отопительной воды (только в Navien Ace и Navien Ace Coaxial)

  1. Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик.
  2. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.
  3. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 15 Сбой в работе или неисправность платы управления

  1. Проверьте все контактные соединения коннекторов комплектующих котла с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.
  2. Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей (См. установки DIP-switch в руководстве пользователя). Перезапустите котёл, при повторном сбое замените плату управления.
  3. На котле установлена плата управления, модель и версия которого не соответствуют модели котла (См. таблицу периода использования PCB*). Замените плата управления. * PCB — Power Control Block (силовой блок управления).



 Ошибка 16 Перегрев котла Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

  1. В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 °C; Вкл. 83 °C. Подождите пока котёл остынет и перезапустите его.
  2. Недостаточное количество воды в системе отопления  (См. ошибку 02).
  3. Неисправен или некорректно работает сам датчик по перегреву. Замените датчик. Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.
  4. При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.
  5.  Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

 Ошибка 18 Перегрев датчика дымоудаления (только в Navien Ace (атмосферный)

  1. Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Navien Ace (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Navien Ace — 13A / 16A при 80 °C за 100 сек., а при 85 °C за 30 сек. Navien Ace — 20A / 24A при 80 °C за 120 сек., а при 90 °C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.
  2. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
  3. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков. Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.



 Ошибка 27 Обрыв или короткое замыкание цепи датчика давления воздуха (только в Navien Ace и Navien Ace Coaxial)

  1. Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.
  2. Неисправен или некорректно работает датчик Холла. Заменить датчик APS.
  3. Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
  4. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Добавить комментарий

Не является публичной офертой

Как устранить ошибку 10 газового котла Navien [Навьен]

Ждать приезда мастера сервисной службы при неполадках отопительного оборудования - не лучшее решение. Неисправности корейских котлов Navien благодаря функциям самодиагностики устраняются без обращения к профессионалам. Статья рассказывает, что делать при аварийной остановке агрегата с ошибкой 10.

Расшифровка кода

Проблема с дымоудалением - об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления.Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования без поправок на конструктивные отличия отопительных установок.

Шаг 1 - перезапуск котла

Навьен характеризуется устойчивостью к перепадам напряжения и этим отличается от других моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится сталкиваться на практике: огромные перекосы фаз, запредельные значения.Надеяться на встроенную схему стабилизации бесполезно - ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать - перезапустить котел нажатием кнопки выносного пульта.

Нажмите на кнопку «Питание» на выносном пульте управления котлом Navien

Шаг 2 - проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу. Именно проблема с каналом часто вызывает ошибку 10.Свеча, спичка, зажигалка - индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальном тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой внешней среды
Вероятные причины
  • Обледенение оголовка . В зимний период на выходе дымохода образует своеобразная «пробка», блокирующая его.В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.
  • Загрязнение фильтра . При использовании турбированных моделей коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки закупориваются пылью, листвой, инеем, отсюда и ошибка 10 Навьен.
  • Переполнение конденсатосборника . Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки
  • Вывод трубы из здания сделан без учета розы ветров. Ошибка 10 периодически, при смене оголовок для обратной тяги, чтобы оно не выходило наружу наружу с подветренной стороны корпуса.
  • Просчеты при проектировании, текстже. В инструкции котла Навьен указаны параметры канала дымоудаления из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения - причины ошибки 10.
Проверьте правильность монтажа дымохода

Шаг 3 - диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

Вероятные причины
  • Устройство Вентури . установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация - причина ошибки 10.
Устройство вентури котла Navien
  • Трубки . Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе.Если они деформированы, забиты конденсатом, мельчайшими фракциями, при работающей турбине создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнал об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.
Пример загрязненных трубок в котле Navien

Еще одна причина - невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки.Достаточно перепутать местами трубки после замены (очистки), результат же - ошибка 10. Верное присоединение: к нижней части вентилятора Навьен - желтая (+ датчик), к верхней - прозрачная (-).

С напольными котлами иначе . Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи.Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнутой сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

  • Датчик давления . В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичноме), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох / выдох) - все нормально. Отсутствие характерных ошибок свидетельств, что прибор является причиной 10.
Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ.В глобальной сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может. Прежде чем экспериментировать с устранением ошибок 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи - с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата.Но это уже прерогатива профессионала: обращаться в сервисную службу.

Понравилась статья? Репост будут лучшей благодарностью.

Котел навьен айс ошибка 10

Ждать приезда мастера сервисной службы при неполадках отопительного оборудования - не лучшее решение. Неисправности корейских котлов Navien благодаря функциям самодиагностики устраняются без обращения к профессионалам. Статья рассказывает, что делать при аварийной остановке агрегата с ошибкой 10.

Расшифровка кода

Проблема с дымоудалением - об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования без поправок на конструктивные отличия отопительных установок.

Шаг 1 - перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и отличаются этим от используемых моделей импортных отопительных установок.Но корейский производитель не в состоянии предусмотреть, с чем приходится сталкиваться на практике: огромные перекосы фаз, запредельные значения. Надеяться на встроенную схему стабилизации бесполезно - ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать - перезапустить котел нажатием кнопки выносного пульта.

Нажмите на кнопку «Питание» на выносном пульте управления котлом Navien

Шаг 2 - проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосфере.Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка - индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальном тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой внешней среды

Вероятные причины
  • Обледенение оголовка. В зимний период на выходе дымохода образует своеобразная «пробка», блокирующая его.В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.
  • Загрязнение фильтра. При использовании турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки закупориваются пылью, листвой, инеем, отсюда и ошибка 10 Навьен.
  • Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки
  • Вывод трубы из здания сделан без учета розы ветров. Ошибка 10 периодически, при смене оголовок для обратной тяги, чтобы оно не выходило наружу наружу с подветренной стороны корпуса.
  • Просчеты при проектировании, текстже.В инструкции котла Навьен указаны параметры канала дымоудаления из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения - причины ошибки 10.

Проверьте правильность монтажа дымохода

Шаг 3 - диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

  • Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация - причина ошибки 10.

Устройство вентури котла Navien

  • Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе. Если они деформированы, забиты конденсатом, мельчайшими фракциями, при работающей турбине создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнал об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.

Пример загрязненных трубок в котле Navien

Еще одна причина - невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат же - ошибка 10. Верное присоединение: к нижней части вентилятора Навьен - желтая (+ датчик), к верхней - прозрачная (-).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи. Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют авторы, не нужно. С учетом малого сечения возникнутой сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

  • Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки.Щелчок (срабатывание датчика) при небольшом усилии (вдох / выдох) - все нормально. Отсутствие характерных ошибок свидетельств, что прибор является причиной 10.

Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ. В глобальной сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может. Прежде чем экспериментировать с устранением ошибок 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи - с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

По окончании гарантии на отопительный агрегат не нужно сразу же вызвать мастера при отказе оборудования.Устранить неполадку котла Навьен, вызвавшую ошибку 09, можно самостоятельно. Ознакомившись со статьей, пользователь поймет, как поступить.

Расшифровка кода

В инструкции котла сказано коротко: неисправность вентилятора. Однозначная трактовка - выход из строя - неверна. Ошибка 09 не обязательно вызывается поломкой прибора: его некорректная работа также является аварийной блокировки Навьен.

Панель управления не встроена в корейские котлы. Тестирование агрегата, настройка параметров делается с выносного пульта.На его дисплее высвечиваются и ошибки. Зная, для чего кнопки предназначены, несложно выполнить дальнейшие действия.

Шаг 1

Произвести перезапуск Навьен. Импортное оборудование, в отличие от отечественных котлов, реагирует на проблемы с электропитанием. А у нас их хватает, от перекосов фаз до пониженного напряжения. Электронная схема фиксирует это как неисправность и блокирует работу отопительного агрегата. Если ошибка 09 вызвана этой причиной, после сброса исчезнет.

Выносной пульт управления котлом Навьен со встроенным комнатным датчиком температуры.Нажмите на кнопку «Питание»

Шаг 2

Проверить соединения. К вентилятору котла Навьен подходит два провода. Обрыв, замыкание, ненадежный контакт - и ошибка 09 гарантирована.

Проверьте контакты проводов на вентиляторе Navien

Шаг 3

Измерить напряжение. Норма для котла Навьен - 230 / 1ф, предельное отклонение 10%.

Шаг 4

Проверить вентилятор. При включении его лопасти должны вращаться со скоростью не менее 400 об / мин.Иначе еще до розжига среагирует автоматика и заблокирует котел Навьен с ошибкой 09. Тестирование проводится легким прикосновением к крыльчатке. Нормальное вращение свидетельствует об исправности механической части вентилятора.

Забитый пылью вентилятор Navien

Вероятные причины

  1. Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикой. Если дело в обмотке, вентилятор меняется, а после обслуживания 09 пропадает. Некорректная работа прибора вызывается рядом факторов.
  • Загрязнение лопастей. Нужно демонтировать блок вентилятора и произвести чистку.
  • Разрушение подшипника. Меняется самостоятельно, центровка вала не потребуется.
  • Отсутствие вращения. Если напряжение на вентилятор котла Навьен подается, к механике претензий нет, но крыльчатка неподвижна, дело в обмотке. Ее сопротивление в пределах 23–25 Ом. При R = 0 - замыкание, = ∞ - обрыв: меняется блок вентилятора.

Шаг 5

Заменить плату котла Навьен.Если предыдущие действия не дали результата, то она - причина ошибки 09. В ней формируются коды неисправностей на основании поступающих с датчиков сигналов.

Перегорела плата котла Navien

Полезные советы

  • Появление ложных ошибок котла, вызванных питающим напряжением, можно исключить присоединение Навьен к сети через ИБП. Не все понимают разницу между этим блоком и стабилизатором. Для корейского агрегата последний не нужен - в отопительной установке своя встроенная и эффективная схема.К тому же при обрывах на линии, проблемах с бензогенератором этот прибор не поможет - котел Навьен остановится. А вот ИБП (стабилизатор + зарядное устройство + аккумуляторы) обеспечит длительное функционирование в автономном режиме до устранения проблем с пром / напряжением.
  • Вызывая сотрудника сервисной службы, следует убедиться, что организация является региональным подразделением Навьен или аттестована приложением. Это просто мастерская по ремонту отопительной техники, возможны проблемы: отсутствие методических указаний по устранению ошибок, запасных частей, подготовленных специалистов.Как результат - затяжка по времени, услуга ненадлежащего качества.

Ошибки Газовых Котлов Навьен

Корейская марка «NAVIEN», представленная на отечественном рынке газовыми котлами PRIME и DELUXE », постепенно завоёвывает популярность. По своим техническим и эксплуатационным характеристикам, эта техника почти не уступает известным итальянским и немецким образцам аналогичной продукции. Это, как правило, двухконтурные котлы с естественной или принудительной тягой, работающие в режимах отопления и системы воды.Котлы способны работать на природном (магистральном) газе и на сжиженном. Электронный блок управления позволяет осуществлять работу котла в автоматическом режиме, сократив до минимума вмешательство пользователя. Возможные неисправности в виде кода (ошибки). Ориентируясь на эти показания, идентичные для всех моделей «NAVIEN», можно определить причину проблем и принять решение, как устранить возникшую проблему. Ошибки котлов навьен делюкс, как и ошибки котлов других моделей расширений в прилагаемых инструкциях и технической документации.

Ошибка 02 - Котла Навьен

Данный код ошибки сигнализирует об отсутствии или недостаточной циркуляцией в контуре системы отопления. Это может быть связано с недостаточным количеством теплоносителя в системе. Попаданием воздуха в систему. Обрыв в электрической цепи соединения с датчиком протока или выходом из строя самого датчика.

Ошибка 03 - Котла Навьен

Ошибка 03 связана с неполадками в системе розжига котла. Недостаточное давление газа в магистральном газопроводе.Полное отсутствие подачи газа (закрыт кран). Загрязнение электродов. Поломка датчика наличия пламени.

Ошибка 04 - Котла Навьен

Подобный код появляется в случае сбоя в работе электронной платы управления. Проходит сигнал о наличии пламени в тот момент, когда оно отсутствует (ложный сигнал).

Ошибка 09 - Котла Навьен

Подобная ошибка часто возникает причина неисправности вентилятора. В редких случаях, из-за понижения напряжения в сети электропитания, происходит снижение оборотов вентилятора.

Ошибка 10 - Котла Навьен

Данный код позволяет определить, что существует проблема с удалением продуктов горения или недостаточная подача воздуха для поддержания горения. Может указывать и на возможный выход из строя датчика давления воздуха.

Ошибка 11 - Котла Навьен

Ошибка 11, как и ошибка 02 Систем с падением давления в системе теплоснабжения. Только в этом случае это относится к возможной разгерметизацией. Течь в теплообменнике также приводит к появлению данной ошибки.

Ошибка 16 - Котла Навьен

Данный код ошибки появляется в случаях перегрева газового котла. Причинами этого может быть засорение каналов теплообменника из-за отложений на внутренней поверхности при использовании жёсткой воды. Перебои в работе насоса или его поломка также приводят к резкому повышению температуры внутри котла. Может быть неисправен температурный датчик.

Эти и другие коды ошибок газовых котлов навьен продвижение в инструкциях по эксплуатации.Это облегчает специалистам в предварительном исследовании методами лечения неполадок и помогает в принятии решения, что делать в том или ином случае. Большинство инструкций и порядок работ при устранении неисправностей. Как устранять проблемы, пользователь решает сам. Конечно, некоторые причины вполне возможно устранить самостоятельно. Тем не менее, лучше обратиться к услугам мастеров, обладающих достаточной квалификацией и опытом обслуживания сложного газового оборудования. Если возникает небольшая проблема, то не факт, что это не следствие сбоев оптимального режима работы узлов.

Ремонт котла Беретта Промывка котла
Замена теплообменника Ремонт газовых котлов в Рязани
Установка газовых котла Установка котлов

Обращаясь к нам, вы соглашаетесь с условиями «Пользовательского соглашения» - Договора оферты!

Помните - мы ВСЕГДА РЯДОМ !!!

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные. По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с внутренней камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройство установки прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты защитной защиты от замерзания - при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращает таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные, кроме отопления, позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах контролирует подачу газа на горелку, предоставляет стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт со встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты выполнены двумя теплообменниками, позволяющими эффективно использовать топливо, выполняющие металлические работы из нержавеющей стали, предотвращающие коррозию.

Основные коды ошибок

Автоматическая система контроля при сбоях в работе выдает на дисплей код ошибки, позволяющий определить неисправность. В некоторых случаях это просто сбой системы и восстановить работу котла можно путем сброса ошибки.

Наиболее часто встречающиеся среди неисправностей газового котла Навьен можно отметить следующие:

  • ошибка 02 сигнализирует о недостаточном наполнении водой котла и труб отопления или обрыв цепи датчика протока. Почему падает давление - может завоздушиться система, спустите воздух, возможна течь в батареях, определите место и устраните ее.

    Повреждение циркуляционного насоса, если есть возможность, отремонтируйте, в противном случае требуется замена. Поломался датчик протока, проверьте мультиметром сопротивление на его контактах, если оно не соответствует, замените датчик.

    Датчик протока

    Если мало воды, добавить воду в систему до достижения давления 1,2 - 1,5 Бар, открыв вентиль.Нет напряжения на циркуляционном насосе - проверьте систему управления, если неисправна, замените ее. Код 02 появляется, если в теплоносителе используется антифриз - запрещен в котлах Навьен, слейте антифриз и залейте воду;

  • ошибка 03 в котлах навьен айс, навьен делюкс появляется, когда котел не запускается, нет сигнала о наличии пламени или есть обрыв цепи датчика.

    Как это исправить - проверьте, включил ли газовый кран, не погнулся или загрязнение электрод, отрегулируйте и почистите электрод. Исправность датчика можно проверить, измерив сопротивление на замыкание;

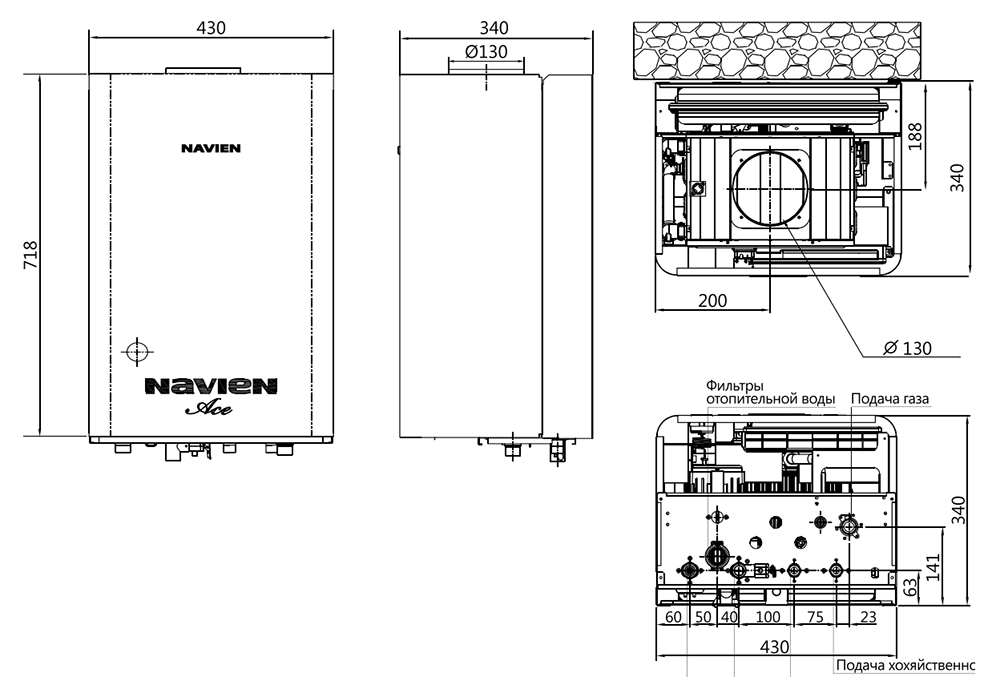

  • устройство выдает ошибку номер 10 на котлах Навьен 16К (Navien Ace 16K), Navien Deluxe, в случае проблем с дымоудалением. Причина может быть неисправность датчика, нарушения или контакта контактов - проверьте исправность, подключите провода.
    Котел Navien Ace 16K

    Может быть забит дымоход, прочистите его. В навесных моделях с закрытой камерой сгорания может быть неправильно смонтирован коаксиальныйдымоход, либо затруднено движение воздуха и отработанных газов.Переустановите дымоход в соответствии с рекомендациями производителя или прочистите его.

02,03

Ошибки и методы их устранения выше, часто встречающихся ошибок.

04

Котел не запускается и выдает ошибку 04 - при отсутствии пламени поступает сигнал о его наличии. Почему это случается - возможно короткое замыкание или нарушение контактов в цепи электрод- блок управления.

Ионизационный электрод пламени соприкасается с жиклерами горелки, отогните их, оптимальное расстояние 8 мм плюс-минус 1 мм. Если электрод покрыт сажей, прочистите его. Может быть сбой в электронной плате управления, требуется замена платы.

05,06

Ошибка 05, ошибка 06 сигнализирует обрыве цепи термодатчика на отопительном контуре. Проверьте сопротивление на контактах, при необходимости замените датчик.

Датчик температуры теплоносителя

07

Ошибка 07 появляется на дисплее в случае короткого замыкания датчика горячего водоснабжения, требуется замена.

09

Ошибка 09 при сбое работы вентилятора. В этом случае котел часто включается и выключается. Возможные причины -залипание контактов дифференциального реле, нарушилось соединение проводов, проверьте и исправьте.

Когда вентилятор работает на малых оборотах, не достигая скорости, причина может крыться в недостаточном подающем напряжении, проверьте напряжение и сопротивление обмотки двигателя. Если вентилятор неисправен, замените его. В некоторых случаях такой код появляется при нарушении дымоотведения в атмосферниках, проверьте дымоход, прочистите его.

10

Ошибка 10 означает проблемы с дымоудалением и нарушение в работе реле давления воздуха. Причины и способы устранения неисправностей в часто повторяющихся ошибках.

11

Ошибка 11 поступает от датчика уровня воды. Проверьте и промойте фильтры, возможно их засорение препятствует нормальному давлению. Возможна протечка труб отопления в местах соединения, их разгерметизация или свищ в трубах теплообменника.

Чистка фильтра котла Навьен

Батареи загерметизируйте, способ устранения течи на теплообменнике - пайка, если не поможет, придется менять. Нелишним будет проверить расширительный бак и мембрану в нем. После устранения неисправностей добавить в систему воду.

12

Код 12 -это ошибка в работе газового оборудования. Проверьте ли давление газа, не достаточно забиты ли форсунки, не сместился ли электрод, не намок ли он. Форсунки можно почистить от копоти, электрод просушить феном.Ремонт газового оборудования своими руками небезопасен, лучше довериться специалистам.

13

Ошибка 13 датчика в случае короткого замыкания отопительного водоснабжения. Проверьте не заблокируйте ли флажок, разберите и почистите датчик. Если не помогло, требуется замена.

15

Ошибка 15 означает сбой в работе, либо неисправность платы управления. Проверьте контакты платы, соединения разъемов. Проверьте правильность подключения ДИП переключателей в соответствии с инструкцией.Затемпустите котел, если ошибка повторяется, замените плату.

Плата управления

16

Ошибка 16 - это перегрев котла. Почему происходит перегрев - по причине большого количества накипи в теплообменнике, уменьшается количество потока, увеличивается, в этом случае очистите и промойте его. Перебои в работе циркуляционного насоса также вызывают перегрев, отрегулируйте или замените насос. Проверьте подачу газа, если она увеличена, прикрутите газовый вентиль.Возможно, некорректно работает сам датчик, проверьте и замените его.

17

При неправильной установке ДИП переключателей на показ появляется ошибка 17. Переустановите их в соответствии с таблицами в инструкции к вашему агрегату.

18

Ошибка 18 свидетельствует о перегреве датчика дымоудаления. После остывания перезапустить колонку. Если при повторном включении опять произошла сработка, проверьте дымоход, если он забит, почистите. На моделях с коаксиальным дымоудалением может скопиться иней или лед, удалите помеху.

Датчик контроля тяги котла Навьен

Проверьте исправность датчика, если нужно, замените его. Причиной может быть неисправная плата управления, ремонту не подлежит, требуется замена (только для навесных котлов Navien Ace 24 K, Navien Ace 13K и др моделях Навьен Айс).

27

Ошибка 27 показывает проблемы с датчиком давления воздуха на агрегатах Навьен АСЕ - обрыв либо короткое замыкание. Что делать в этом случае - нужно прозвонить контакты, если есть обрыв либо короткое замыкание, поменяйте его.

Вторая причина - отсутствие контакта между контактами датчика и платой управления, проверьте контакты. Возможна неисправность управления платы, если после перезапуска котел не включается, замените плату.

Другие неисправности

В работе котла бывают и сбои, при которых на дисплее не выводится информация о неисправности. Котел не отключается после того, как набрал установленную температуру. Это происходит чаще всего в случаях, когда отапливаемое помещение плохо утеплено и все тепло уходит на улицу.Кроме того, можно попробовать изменить значение модуляции и тем изменить минимальную мощность.

Промывка теплообменника

Громкий шум может появиться при большом содержании накипи в теплообменниках. Методом устранения является снятие теплообменника и его прочистка. Недостаточный нагрев воды также может быть вызван такой причиной.

При нормальной работе котла нет горячей воды в кранах. Это может быть вызвано неисправностью трехходового клапана. Средний срок службы клапана не более 4 лет.Как правило, ремонт и его прочистка результата не дают, нужна замена.

В заключение предлагаем посмотреть видео о наиболее частых ошибках котлов Навьен:

Публикации по теме:

  • Navien ace ошибка 16

    Электроника современных отопительных агрегатов дает пользователю специальную информацию о неполадках. Ошибка 16 характерна для газовых…

  • Навьен электрический котел

    Электрические котлы Navien - цены, характеристики, популярные модели Электрические котлы от компании Navien переворачивают традиционные…

  • 6р1 ошибка аристон

    Комментарии 0 Здравствуйте уважаемые читатели! Наконец то я добрался до того, чтобы продолжить написание ещё…

  • Ардерия ошибка А4

    Устройство и принцип работы котлов CelticОтопительные приборы Celtic для горячего водоснабжения и отопления квартир…

  • КПД газового котла

    Какой газовый котел наиболее экономиченские характеристики, определяющие экономичность газового котла для того, чтобы определиться с понятием экономичного…

Коды ошибок в работе отопительного котла Navien

В данной статье рассмотрим расшифровку ошибок, выполняющих во время работы котельного оборудования Navien.

Коды ошибки Navien:

№ 01 - перегрев котла;

№ 02 - недостаточный уровень воды в системе отопления;

№ 03 - произошла ошибка горения;

№ 04 - отсутствие пламени;

№ 05 - обрыв соединения на датчике по перегреву;

№ 06 - ошибка датчика температуры горячей воды;

В данной статье рассмотрим расшифровку ошибок, содержащих во время работы котельного оборудования Navien.

Коды ошибки Navien

№ 01 - перегрев котла;

№ 02 - недостаточный уровень воды в системе отопления;

№ 03 - произошла ошибка горения;

№ 04 - отсутствие пламени;

№ 05 - обрыв соединения на датчике по перегреву;

№ 06 - ошибка датчика температуры горячей воды;

№ 07 - обрыв цепи датчика температуры горячей воды;

№ 08 - короткое замыкание цепи датчика температуры горячей воды;

№ 09 - поломка вентилятора, следует проверить обмотку двигателя вентилятора на обрыв или КЗ;

№ 10 - ошибка реле давления воздуха;

№ 11 - ошибка в работе датчика уровня воды;

№ 12 - ошибка газовой арматуры;

№ 13 - ошибка выключения котла (для котлов с ЗКС),

№ 14 - прекратилась подача газа;

№ 15 - неисправность платы управления котла;

№ 16 - перегрев котла, отключение;

№ 17 - ошибка установки DIP-переключателей.

Navien Deluxe Coaxial 24K

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления или обрыв цепи датчика протока

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

09

Сбой в работе вентилятора

10

Сбой в работе системы дымоудаления

13

Короткое замыкание датчика протока отопительной воды

15

Сбой в работе или неисправность платы управления

16

Перегрев котла

27

Обрыв или короткое замыкание датчика давления воздуха

Navien Ace 16A, 20A, 24A

Код

Описание неисправности

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

07

Обрыв цепи датчика температуры горячей хозяйственной воды

08

Короткое замыкание цепи датчика температуры горячей хозяйственной воды

15

Сбой в работе или неисправность платы управления

16

Перегрев котла

18

Перегрев датчика дымоудаления

Navien Ace 16K, 20K, 24K, 30K, 35K

Код

Описание неисправности

01

Ошибка датчика температуры теплоносителя

02

Низкий уровень воды в системе отопления

.

03

Отсутствует сигнал пламени

04

Ложный сигнал пламени

05

Обрыв датчика температуры теплоносителя

06

Ошибка датчика температуры теплоносителя

09

Неисправность вентилятора

10

Ошибка реле давления воздуха

12

Неисправность газовой арматуры

13

Ошибка датчиков протока ГВС и отопления

15

Неисправность электронной платы

16

Ошибка датчика по перегреву

17

Ошибка установки DIP

Navien KDB 150 GA, 353 GTD

Код

Признак

Причина

Метод устранения ошибок

02

Низкий уровень воды

Сигнализирует о низком уровне воды в котле

Подпишите котел и поддерживайте давление в котле 1-1. 5 атм.

Необходимо проверить давление воздуха в расширительном баке

Если обнаружена утечка теплоносителя, то ее необходимо срочно устранить.

03

Нет розжига

Сигнализирует о невозможности розжига

Проверить электропитание

Проверить подачу и давление газа

04

Ложное пламя

После отключения включения, когда котел находится в режиме ожидания, датчик пламени видит ложное пламя.

Проверить датчик пламени.

05

Обрыв датчика т отопления

Сигнализирует о разрыве в цепи датчика т отопления

Проверить датчик t отопления

06

КЗ температурного датчика

Сигнализирует о КЗ ​​в цепи температурного датчика

.

Проверить датчик отопления

11

Неисправность датчика уровня воды

Сигнализирует о неисправности датчика уровня воды

Проверить датчик уровня воды

12

Электрод ионизации не видит пламя

Неисправность газовой арматуры

Проверить газовый клапан

16

Перегрев

Сигнализирует о температуре воды в отоплении выше 95 C и перегреве котла

Проверить датчик t по перегреву

Navien LST 13K, 17K, 21K, 24K, 40K, 50KR

Код

Описание неисправности

02

Недостаточное количество воды в системе отопления

03

Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

04

Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

05

Обрыв цепи датчика температуры отопительной воды

06

Короткое замыкание цепи датчика температуры отопительной воды

10

Сбой в системе дымоудаления

12

Погасание пламени во время горения

16

Перегрев котла

Компания ООО "УютТепло" производит продажу, монтаж и сервисное обслуживание котлов Navien в Заокском районе.

Теплый дом - Коды ошибок Navien

Теплый дом - Коды ошибок Navien

Коды ошибок Navien

Коды ошибок и возможные неисправности Navien

Ошибка 02 Недостаточное количество воды в системе отопления или обрыв цепи датчика протока (только в Navien Ace и Navien Ace Coaxial)

  1. Откройте систему кран подпитки и дополните ОВ водой до давления 1,2–1,5 бар.Контроль осуществляйте визуально по манометру.
  2. Воздух в системе ОВ. Стравите воздух из системы отопления. Запустите котёл в работе в режиме тестирования на 1–2 часа, для чего на DIP-переключателе первый переключатель в положении «Вкл» и перезапустите котёл.
  3. Откройте все запорные и распределительные краны в системе ОВ, препятствующие нормальной циркуляции воды.
  4. Циркуляционный насос не набирает номинальные обороты. Проверьте значение напряжения питания в электросети.Оно должно быть равно ~ 220 В. При повышенном или пониженном напряжении питания рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ *. При обнаружении неисправности замените насос.
  5. Циркуляционный насоc работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
  6. Питание подаётся на циркуляционный насос, но он не вращается. Проверьте электрическую часть насоса. Проверьте насос на заклинивание. Открутите находящуюся на торце корпуса заглушку и с помощью шлицевой отвёртки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
  7. На циркуляционный насос не подаётся питание. Сбой в работе управления платы. Перезапустите котёл, при повторном сбое замените плату управления.
  8. Прозвоните цепь «Датчика протока - Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока. Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл.
  9. В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Ошибка 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

  1. Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар. Проверьте соответствие значений значений Макс. и Мин. давления газа на форсунки рекомендуемым номинальным значением (См. далее таблицы настроек). При необходимости проведите настройку котла по давлению.
  2. Убедитесь, что ионизационный электрод находится в зоне пламени.
  3. Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.
  4. Неисправен трансформатор розжига.Прозвоните сам трансформатор и цепь «Трансформатор - Блок управления» на обрыв или КЗ.
  5. Проверить выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичной подано напряжение в районе 187– 235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм. Повреждён керамический изолятор электродов розжига и ионизации. Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод - Блок управления».Замените электроды розжига и ионизации в комплекте с соединительными проводами.
  6. При пуске котла перекройте половину сечения входного отверстия улитки вентилятора. Сбой в работе управления платы. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

  1. При отсутствии горения поступает сигнал о наличии пламени.КЗ цепи «Ионизационный электрод - Блок управления». Ионизационный электрод корпуса котла (горелки). Сбой в работе управления платы. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 05 Обрыв цепи датчика температуры отопительной воды

  1. Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверьте сопротивление датчика (См. Да- лее таблицу соответствия и сопротивлений), при необходимости замените его.Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.
  2. Любое копирование сопровождаться на сайт http: //отопление-мценск.рф

Ошибка 06 Короткое замыкание цепи датчика температуры отопительной воды

  1. Неисправен полупроводниковый NTC датчик температуры ОВ.Проверьте сопротивление полупроводникового датчика (См. Таблицу соответствия температуры и сопротивлений), при необходимости замените его.
  2. КЗ в цепи «Датчик температуры ОВ - Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 07 Обрыв цепи датчика температуры горячей хозяйственной воды

  1. Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика (См.далее соответствие температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды

  1. Неисправен полупроводниковый NTC датчик температуры ГВС.Проверьте сопротивление полупроводникового датчика (См. Таблицу соответствия температуры и сопротивле-ний), при необходимости замените его.
  2. КЗ в цепи «Датчик температуры ГВС - Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 09 Сбой в работе вентилятора (только в Navien Ace и Navien Ace Coaxial)

  1. Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t ~ 20 ° C. При необходимости замените вентилятор в сборе.
  2. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
  3. Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора (См. Далее таблицу скорости вращения вентилятора от величины напряжения питания двигателя).Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе. Перезапустите котёл, при повторном сбое замените плату управления.
  4. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~ 220 В. При повышенном или пониженном напряжении питания рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.
  5. Сбой в работе системы фазовой регулировки напряжения, т.е. сбой в работе управления платой. Перезапустите котёл, при повторном сбое замените плату управления.
  6. Неисправен датчик фазового управления. Замените вентилятор в сборе.

Ошибка 10 Сбой в работе системы дымоудаления (только в Navien Ace и Navien Ace Coaxial)

  1. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
  2. Длина системы дымоудаления максимально допустимая длина системы труб дымоудаления (См.руководство пользователя). Сильные порывы ветра, препятствующие нормальному дымоудалению. При установке системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.
  3. Сбой в работе вентилятора (См. Ошибку 09).
  4. Сбой в работе системы APS *. Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора. * APS - Air Pressure System (система контроля воздушного давления).Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 13 Короткое замыкание цепи датчика протока отопительной воды (только в Navien Ace и Navien Ace Coaxial)

  1. Прозвонить цепь «Датчик протока ОВ - Блок управления» на обрыв, при необходимости заменить датчик.
  2. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка).Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.
  3. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 15 Сбой в работе или неисправность платы управления

  1. Проверьте все контактные соединения коннекторов комплектующих котла с коннекторами блока управления. Отсоедините разъемы коннекторов, соединяющих котла от разъёмов блока управления, а затем снова соедините их для нормального контакта.Перезапустите котёл, при повторном сбое замените плату управления.
  2. Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей (См. Установки DIP-переключателя в запуск пользователя). Перезапустите котёл, при повторном сбое замените плату управления.
  3. На котле установлена ​​плата управления, модель которой не соответствует модели котла (См. Таблицу периода PCB *). Замените плата управления. * PCB - Power Control Block (силовой блок управления).

Ошибка 16 Перегрев котла Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

  1. В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 ° С; Вкл. 83 ° С. Подождите пока котёл остынет и перезапустите его.
  2. Недостаточное количество воды в системе отопления (См. Ошибку 02).
  3. Неисправен или некорректно работает сам датчик по перегреву.Замените датчик. Обрыв цепи «Датчик по перегреву - Блок управления». Замените датчик.
  4. При пуске котла трёхходовой кран не переключился на контур ОВ, остался в положении работы на системе ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.
  5. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 18 Перегрев датчика дымоудаления (только в Navien Ace (атмосферный)

  1. Сработал NTC датчик контроля дымоудаления и блокировал работу котла.В настенных котлах Navien Ace (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующих: Navien Ace - 13A / 16A при 80 ° C за 100 сек., А при 85 ° за 30 сек. Navien Ace - 20A / 24A при 80 ° C за 120 сек., А при 90 ° C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.
  2. Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
  3. Приставка системы дымоудаления учитывайте особенности её конструкции и расположения.Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков. Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 27 Обрыв или короткое замыкание цепи датчика давления воздуха (только в Navien Ace и Navien Ace Coaxial)

  1. Прозвонить цепь «Датчик APS - Блок управления» на обрыв или КЗ.При обнаружении неисправности цепи заменить датчик APS.
  2. Неисправен или некорректно работает датчик Холла. Заменить датчик APS.
  3. Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
  4. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Добавить комментарий

Не является публичной офертой

Котлы Навьен - Коды ошибок и неисправностей

___________________________________________________________________________________________

Ошибка 02 - Пониженное давление воды в отопительной системе или неполадка датчика протока.

За ошибку 02 отвечает датчик протока отопительного контура, который находится на выходе первичного теплообменника.Если движение воды в контуре отопления происходит свободно, то после запуска циркуляционного насоса контакты датчика замкнутся и сигнал фиксирует блок управления, в обратном случае экран пульта выдает ошибку 02. Причины этой неисправности следующие: слабое давление в отопительной системе. Контроль за давление в котлах Навьен осуществляется стрелочным манометром, располагающимся на фронтальной крышке. Требуется проверить и сделать подпитку системы до показателя 1,2-1,5 бар. Неполадка датчика протока (при проверке измерения сопротивления датчика перед и после запуска циркуляционного насоса).Отсутствует циркуляция в контуре отопления. Неисправность управления платы. Потеря циркуляции означает, что теплоноситель не имеет возможности корректно совершать движение по трубам. Препятствуют этим загрязненным фильтрам очистки, замерзшие участки трубопроводов, закрытые краны по периметру отопительной системы, возможность воздуха или неисправности функций насоса циркуляции. Для того чтобы удалить воздух, попробуйте запустить котла в режиме тестирование. Перед этой процедурой не забудьте открыть клапан воздухоотводчика на насосе.Для активирования режима теста, требуется отключение агрегата и перевод переключателя 1 на колодке DIP-Switch платы в позицию ВКЛ.

Ошибка 03 - Электрод ионизации не подает сигнал.

Признаки возникновения ошибки 03 в котле Навьен можно ограничить двумя групп. Неудачный розжиг (не появляется пламя). Розжиг происходит, но сразу пламя гаснет. При ситуации, когда не происходит розжиг, рекомендуется провести проверку давления газа на входе и выходе газового клапана (выполняется помощи диф.манометра). Осмотреть состояние электродов розжига (зазор, нормам изготовителя, их чистоту). Корректное расстояние между электродами должно быть 3,5-4,5 мм. Проверяют изоляцию проводов питания электрода. Провести контроль регулировки мощности агрегата на DIP-переключателе. Проверить, поступает ли напряжение на трансформатор розжига. Также ошибка 03 может произойти в случае
нестабильного горения (прерывистое пламя) или когда блок управления не может зафиксировать наличие пламени.В такой ситуации требуется удостовериться, что соединение электрода ионизации с платой управления надежны. Выполнить проверку заземления прибора и отсутствия грязи на электроде. Нестабильное горение также может проявляться повышенной скорость работы вентилятора, поэтому нужно убедиться, что шланг, проходящий к турбине от датчика APS, присоединен хорошо и на нем нет повреждений. Возможно, что в процессе проверки не получится упорядочить работу агрегата, то в этом случае рекомендуется провести диагностику электронную плату управления, отремонтировать ее или заменить.

Ошибка 04 - Датчик пламени подает некорректный сигнал или произошло короткое замыкание.

Убедиться, что контакт ионизационного электрода с корпусом агрегата или горелки отсутствует. Выполнить проверку электронной платы. Если горение отсутствует, то поступает сигнал о наличии пламени. Короткое замыкание в цепи электрод ионизации и блока управления. Происходит касание электрода о корпус аппарата (горелки). Электронная плата дает сбой. Выполнить перезапуск.Если сбой повторяется, произведите замену платы управления.

Ошибка 05 - Температурный датчик отопления неисправен.

Замерить эл. сопротивление датчика и провести сравнение результатов по таблица температур. Удостовериться, что соединения платы с датчиком надежны. Неисправность полупроводникового температурного датчика NTC отопительной воды. Выполнить проверку датчика сопротивления, и если
требуется, заменить его. Нет коммутации между контактами температурного датчика отопления и коннектором блока управления.Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 06 - Произошло короткое замыкание в цепи датчика температуры отопления.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку датчика сопротивления, и если требуется, заменить его. Короткое замыкание в цепи термодатчика и блока управления. Проверить цепь на присутствие замыкания, и если нужно поменять датчик на новый.

Ошибка 07 - Повреждение термодатчика горячего водоснабжения (ГВС).

Выполнить проверку зависимости сопротивления от температуры на термодатчик. Удостовериться, что датчик надежно подключен к блоку управления. Неисправность полупроводникового температурного датчика NTC ГВС. Выполнить проверку сопротивления термодатчика, и если требуется, заменить его. Нет коммутации между контактами термодатчика горячего водоснабжения и коннектором блока управления.Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 08 - Короткое замыкание термодатчика ГВС.

Прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика ГВС и блока управления. Проверить наличие цепи замыкания, и если нужно, поменять датчик на новый.

Ошибка 09 - Поломка вентилятора.

Провести измерение сопротивления обмотки вентилятора (номинальный показатель 23 Ом). Удостовериться, что вентилятор имеет на клеммах напряжение 220В. Вероятен дефект в схеме электронной платы управления (рекомендуется выполнить диагностику). Подача питания на электродвигатель вентилятора присутствует, но нет его вращения. Неисправность электродвигателя вентилятора. Провести проверки обмотки мотора вентилятор на предмет обрыва или КЗ.Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при температуре 20 градусов. Если нужно, выполнение замену вентилятора в сборе. Электронная плата дает сбой. Выполнить перезапуск агрегата. Если сбой повторяется, произведите замену платы управления. Вентилятор функционирует, но не может набирать номинальные обороты. Провести контроль напряжения электропитания, который работает на электродвигатель вентилятора. Прозвоните обмотку мотора вентилятора на межвитковое замыкание, то есть проверить ее
сопротивление.Если нужно, выполнить замену вентилятора в сборе. Проверьте значение напряжения питания в электросети. Оно должно быть равно 220В. Если оно повышено или понижено, требуется подключение аппарата к электрическая сеть напряжения через трансформатор-стабилизатор. Сбой
функции системы фазового регулирования, то есть электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неполадка датчика фазового управления.Выполните замену вентилятора в сборе.

Ошибка 10 - Неполадки в работе системы вывода продуктов сгорания.

Эта неисправность связана с механизмом удаления дыма. Продукты сгорания обязательно должны выводиться посредством встроенного вентилятора. Чтобы контролировать работу вентилятора и определять наличие допустимой тяги в котлах распределительного реле, соединяющееся 2-мя пластиковыми трубками с турбиной. При запуске вентилятора происходит разряжение, реле замыкается, и агрегат правильно выполняет свои функции.Ошибка 10 может также возникать при засоре дымохода, наличии обратной тяги либо неверном подключении вентилятора с датчиком контроля воздушного давления. В последнем случае рекомендуется провести проверку трубок. Желтую нужно подсоединять к
нижней части вентилятора, а прозрачную - к верхней. Также осмотреть сами трубки на предмет изломов, деформаций или внутреннего конденсата. Следует учитывать, что при прямых порывах ветра или дымоходе происходит повышенное сопротивление.

Ошибка 13 - Датчик протока системы отопления замкнут.

Датчик залип или неисправен блок управления. Проверить датчик цепи протока - Блок управления на обрыв, и если требуется поменять датчик. Возможно, подвижный исполнительный механизм с флажком. Разобрать датчик и прочистить.

Ошибка 15 - Внутренний сбой электронной платы.

Выполнить проверку всех контактных соединений коннекторов компонентов. агрегата, которые соединяются с коннекторами блока управления.Отсоедините разъемы коннекторов компонентов агрегата от разъёмов блока управления, а затем вновь соединить их для корректного контакта. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неправильно установлены DIP-переключатели на контроллере. Проведите корректную установку положения DIP-переключателей. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Котел оборудован платой управления, модель и версия которой не совпадают с его модификацией.Требуется замена электронной платы.

Ошибка 16 - Перегрев котла.

Аварийный термостат подает сигнал. Перегрев может произойти из-за недостаточной циркуляции теплоносителя (ошибка 02), засора теплообменника или неисправности самого термостата. Защита срабатывает при 98С, отключение аварии при остывании до 83С. Включился датчик по перегреву
(предохранительный термостат) и заблокировал работу агрегата. В моделях Navien Ace датчик перегрева срабатывает при следующих температурах: отключение - 98С; включение 83С.Следует дождаться, пока агрегат остынет и провести его перезапуск. Неисправность или некорректная работа самого датчика по перегреву. Выполнить замену датчика. Обрыв цепи Датчик по перегреву - Блок управления. Выполнить замену датчика. При запуске прибора 3-х ходовой клапан не переключился на контур отопления, а остался в положении на странице системы ГВС при закрытых кранах водоразбора. Выполнить перезапуск аппарата, если сбой повторится, трёхходовой клапан на замену.

Ошибка 27 - Обрыв или короткое замыкание цепи датчика давления воздуха

Прозвонить цепь Датчик APS - Блок управления на обрыв или КЗ.Если обнаружатся неполадки, поменять датчик APS. Поврежден или неверно работает датчик Холла. Поменять датчик APS. Нет коммутации между контактами датчика APS и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта. Электронная плата дает сбой. Выполнить перезапуск прибора. Если сбой повторяется, произведите замену платы управления.

Устранение неполадок

Котел показывает ошибку 02. Провел проверка проточника и трехходового клапана. Все исправно. Подскажите, в чем еще может быть проблема?

Проверьте датчик перегрева и работу насоса. Если с этим все в порядке, то, скорее всего, проблема в теплообменнике (забит).

Сломался настенный котел Навьен Айс. Когда появляется на табло ошибка 02, одним из решений проблемы является необходимость открытия верхняя заглушки на его корпусе. Пока мне это помогает, но явно требуется ремонт аппарата. Давление газа я проверял, с расширительным баком все в порядке, дымоход чистый (не разбирал, прочищал проволокой и сжатым) воздухом).В данный момент он в работе, но, если закрыть крышку, снова появится ошибка.

Ошибка 02 означает, что в системе отопления не хватает воды, или же, возможно, сорвало датчик протока (в системе турбо). Проверяйте датчик протока, а также фильтра и теплообменник на чистоту.

В эксплуатации газовый котел Навьен Делюкс Турбо. Тот, который с крутилкой. Работает он почти без тактования и настроен по температуре теплоносителя. Последнее время он стал работать как-то неправильно. Что нужно сделать, чтобы провести правильное техническое обслуживание? А странность работы заключается в следующих моментах. Когда агрегат работает в зимнем режиме, то устанавливаетю на пульте 60С, а при подаче воды в ГВС, охлаждающей ее до нужной температуры путем подмешивания в нее холодный. В целом, такая система работает стабильно, но иногда бывают проблемы. Если в системе очень слабый напор воды, то случается ее перегрев. Сейчас, даже если я открываю несколько кранов в доме, он все равно поднимает температуру воды до 70-80С, потом выключается и охлаждает ее до 45С.И так раз за разом. Потом, через какое-то время, он начинает греть воду нормально и держать ее 60С. Есть подозрения, что нужно отключать горячую воду для срабатывания трехходового клапана. Когда аппарат греет воду на отопление, происходит похожая ситуация. Устанавливаю температуру теплоносителя 57С. Он начинает заданного значения и выключается, вместо того, чтобы начать поддерживать. Температура опускается до 52, а затем снова начинает расти. А пару недель назад появилась еще одна проблема.Теперь котел разжигается не с первого раза. Пошевелил трехходовой клапан, почистил фильтра. Затем отрегулировал минимальное давление газа (был ниже, чем следует). Вроде бы проблема ушла. Даже перегрев на ГВС меньше стал. Но все равно продолжает смущать вот что: при работе на 13К, минимально давление требуется настроить на 11 мм водного столба. А у меня сейчас уже полностью выкрученный регулировочный винт и давление около 200. Что с этим делать и есть ли возможность его как-то снизить?

Работающая электроника имеет очень неприятное свойство, она может зависать.У меня настроен на работу от температуры в помещении. За эту зиму случилось уже два случая, что он не включился, несмотря на то, что температура в помещении стала уже ниже на 2С, чем было задано. Еще наблюдается нестабильность по времени в открытии клапанов.

Уже более трех лет эксплуатирую настенный котел Navien Ace. Последнее время все чаще и чаще стала появляться ошибка 10. Что это может быть?

Ошибка 10 указывает на загрязненность теплообменника, а именно его части, которая помещается в камеру сгорания.Это могут быть продукты сгорания или другие инородные, застрявшие между пластинами. Для очистка желательно вызвать мастера, так как для этой процедуры требуется демонтировать всю камеру сгорания.

Неисправность газового двухконтурного котла Navien Turbo. В последнее время он стал показывать ошибку 11. Это ошибка датчика воды, а у меня, вроде бы он даже не установлен.

Ошибка 11 означает неполадки в системе наполнения отопительной водой. Да, в вашей модели нет автоматического клапана, но такая ошибка может быть после трехкратного появления ошибки 02.

Мы почти год эксплуатируем котел Navien и до настоящего времени никаких проблем не наблюдалось. Но вчера он выключил пламя и показал ошибку 03. Я проверил газовый шланг - подача газа в норме. То есть газ до него доходит, а там он где-то застревает. Что это может быть?

Ошибка 03 может означать следующее: Слабое давление газа. Проверяется по газовой плите. Если пламя не меняется, то требуется проверить трассу до самого котла. Для этого лучше обратиться к специалистам - так безопаснее.Если газ в норме, то требуется проверять газовый клапан или трансформатор розжига (именно он дает искру). Если агрегат все-таки хоть иногда поджигается, то дело не в трансформаторе. Нужно искать, где засорился клапан. Так же можно проверить все провода на обрыв или короткое замыкание.

Почему может случиться ошибка 10 у навесного котла Навьен Делюкс 24 кВт?

Ошибка 10 может появляться в нескольких случаях. В первую очередь необходимо дым проверитьоход. Возможно, у него нарушена проходимость, и выхлопные газы не отводятся нормально.И ошибка 10 - эта защита системы. Неправильно работает датчик воздуха. Если у вас уже старый агрегат, то единственное решение - замена. Нестабильная работа вентилятора горелки. Иногда вместо замены датчика воздуха проблему можно решить, установив трубочку из силикона.

Газовый двухконтурный котел Навьен показывает ошибку 02. Как я понимаю, она низкий уровень воды в системе отопления. Давление 2 Атм. С чем это связано?

Вся проблема этих моделей в отсутствии датчика давления теплоносителя.Вместо этого в нем установлен датчик протока, и если движение теплоносителя такого нарушено, то агрегат показывает ошибку.

Подскажите причину ошибки 02?

В первую очередь обозначения ошибок можно посмотреть в паспорте. Там есть и расшифровки ошибок, и самые распространенные способы их устранение. Многие проблемы вы можете устранить сами. Помимо этого, ошибка 02 может указывать на слишком низкий уровень воды. Нарушена циркуляция теплоносителя в системе отопления.Рекомендуем проверить все фильтра, и, если требуется, почистить их. Также можно попробовать устранить воздушную пробку, стравив воздух из радиаторов.

Сегодня случилась неисправность в бытовом котле Navien Deluxe. После того, как в его системе упало давление, он перестал работать на нагреватель воды (ГВС). Давление удалось привести в норму, а он, даже после перезагрузки, показывает 03. На пульте кран подачи газа перекрыт, но по факту он остается открытым.

Ошибка 03 указывает на проблему розжига котла.Чаще всего это случается из-за отсутствия газа в системе, но это не единственная причина. Во-первых, стоит прислушаться, есть ли при попытке запуска слабый треск. Если он есть, значит, проблему с искрой можно исключить. Значит, проблема точно в газе. При первичной подаче газа впереди него всегда идет воздух, который следует стравить на газовой плите (делать это нужно будет до тех) пор, пока плита не начинает гореть нормально). Помимо этого, при ошибке 03 еще следует проверить работу трансформатора зажигания и газовый клапан на предмет посторонних включений.

Установлен газовый котел Deluxe 24K. Я поменял в нем коллектор с форсунками, так, чтобы можно было работать на сжиженом газе. Дип переключатель настроил соответственно. При попытке запустить его газ не загорается и появляется ошибка 03. С чем это может быть связано?

Наиболее вероятно, что проблема заключается в давлении газа в баллоне. Иногда некоторым клиентам меняли 2-3 лягушки на баллоне, прежде чем все начинало нормально работать. Давление газа должно составлять 300 мм водного столба.Но для точной диагностики лучше, чтобы аппарат осмотрел специалист.

В частном доме смонтирован коаксиальный котел Асе 16К. При его работе слышны гидроудары и наблюдаются перепады давления (если судить по манометру). При включении подачи воды горячая вода чередуется с холодный. В чем может быть поломка?

В первую очередь требует проверки и, возможно, замены, 3-х ходовой клапан. Далее необходим осмотр теплообменника на наличие накипи. Если сильно забит (смотреть надо с обеих сторон) - потребуется замена.Если подключен второй наружный насос, то проверить наличие гидроударов без он. Если такого насоса нет, то проблема именно в трехходовом клапане. Возможно, он засорен.

Почему вода в навесном котле Навьен Делюкс 16К нагревается на отопление, если используется только ГВС? Я подозреваю подтекание 3-ходового клапана, который пропускает воду из ГВС в систему отопления. Индикатор давление же показывает только давление в системе отопления?

Трехходовой клапан в этих моделях является их слабым местом.Но вода через него просочиться не может, так как он только перенаправляет потоки. Единственное, что он может не до конца закрываться, тогда вода будет теплой.

Хочу установить у себя газовый котел Deluxe, причем пусконаладочные работы хочу сделать сам, без привлечения специалистов. Подскажите, пожалуйста, очередность действий. Для регулировки давления газа имеется U-образный жидкостной манометр, буду им работать. После подготовки к этим процессом, у меня возникли следующие вопросы.Зачем систему отопления требуется заполнять до давления 2-2,5 кгс / см2? Я читал, что вал циркуляционного насоса необходимо проверить отверткой. Так ли это? Зачем? Воздух из системы отопления удаляется только через радиаторы или есть еще какие-нибудь способы? Как запустить на аппарате отладочный режим?

Требуется провести проверку давления газа на входе, затем перевести котел в отладочный режим и уже в нем настроить максимальный и минимальное значения. Так, например, у меня, когда система выключена, давление составляет 0,6 Бар, в рабочем режиме оно поднимается до 1,2-1,5 бар, и по сути больше и не требуется.Когда система заполнится можно вывернуть болт-заглушку из насоса и через нее спустить из насоса воздух (далеко не во всех моделях возможно проверить вал отверткой). В вашем аппарате предустановлен клапан для автоматического отведения воздуха. Когда насос выйдет в рабочий режим и пойдет циркуляция, воздух сам по себе понемногу через он стравится. Для отладочного режима есть дип переключатели: 1 включен. Запуск насоса на 2 часа, в течении которых за счет циркуляции теплоносителя будет выгоняться воздух из системы.Затем 1 выкл., 2 выкл. 3 вкл. Перевод котла в принудительный режим работы с минимальной мощностью. Это нужно для выставления минимального значения рабочего
давление. Далее 1 выкл., 2 вкл. 3 выкл. Тоже, что и пункт 2, только работаем с максимальной мощностью. И последнее 1 выкл., 2 выкл. 3 выкл. - проверка, если все хорошо, значит, наладка закончена. Важно, все манипуляции с дип-переключателями можно делать только на полностью выключенном агрегате.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 Вт ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировка и неисправности.Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного сообщения. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro / plus VU / VUW INT.Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс - ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики.Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta - ремонт и регулировка Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов.Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировка твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma.Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Волк - неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать... Ремонт котлов Нева Люкс
Нева люкс 8224 (Балтгаз), обнаружил такую ​​проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в ...

Советы мастеров по обслуживанию котлов Навьен

__________________________________________________________________________

Советы мастеров по обслуживанию котлов Навьен

Вопрос:

Подскажите, какие основные коды ошибок выдают котлы Навьен?

Ответ:

Краткое описание ошибок и неисправностей:

01E - перегрев котла.
02E - низкий уровень ОВ.
03E - отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени.
04E - ложный сигнал о наличии пламени или КЗ цепи датчика пламени.
05E - обрыв цепи датчика температуры ОВ.
06E - КЗ цепи датчика температуры ОВ.
07E - обрыв цепи датчика температуры горячее водоснабжение.
08E - КЗ цепи датчика температуры горячее водоснабжение.
09E - сбой в работе вентилятора.
10E - сбой в работе системы дымоудаления.
12E - погасание пламени во время работы котла.
13E - КЗ датчика протока ОВ.
15E - сбой в работе и неисправность платы управления.
16E - перегрев котла.
17E - ошибка установки DIP-переключателя.
18E - перегрев датчика дымоудаления.
27E - обрыв или КЗ цепи датчика давления воздуха APS.

Вопрос:

Ошибка 01, каковы причины и как устранить?

Ответ:

Причины возникновения ошибки 01: засор или уменьшение протока в отопительной системы; неисправность циркуляционного насоса.

Устранение неисправностей:

- проверить фильтр и систему отопления на наличие воздуха и при необходимость стравить воздух;
- проверить работоспособность насоса:
- проверить сопротивление катушки на наличие КЗ;
- Проверить крыльчатку насоса на наличие механических повреждений.

Вопрос:

Котел Navien Ace-20k White выдает ошибку 02, из горячего крана течет теплая (секунд 30), потом холодная вода. На пульте резко поднимается температура воды до 99, резко падает.С отоплением все нормально. Подскажите, что может быть и как это исправить? Котел ровно год в эксплуатации.

Ответ:

Причины возникновения ошибок 02:

Недостаток воды в системе;

- Завоздушенность системы отопления;
- Закрыт распределительный кран отопления;
- Циркуляционный насос работает, но не набирает номинальных оборотов, либо крыльчатка получила какие-либо механические повреждения;
- Не работает датчик протока теплоносителя;

Устранение неисправностей:

- Отрегулировать давление в системе отопления;
- Стравить воздух из системы отопления;
- Открыть распределительный кран;
- Проверить сопротивление катушки насоса на наличие КЗ, разобрать и осмотреть крыльчатку насоса на наличие механических повреждений. В в случае
необходимости заменить насос;
- Проверить сопротивление датчика протока на наличие КЗ;

Возможно в датчике протока "завис" подвижной исполнительный механизм с постоянным магнитом (флажок), разобрать корпус и почистить флажок. В Ваш случае проблема возникла, скорее всего, из-возникновения воздушной пробки в системе горячее водоснабжение.

Сначала вода, которая была в контуре нагревается как положено, затем воздух попадает в теплообменник, т.е. когда нем в отсутствует вода, температура возрастает до критической, что и становится причиной возникновения ошибки 02. Возможно где-то появилась трещина через которую воздух попадает в контур горячее водоснабжение.

Вопрос:

Котел Navien Ace 24 Атмо. В последнее время при включении горячей воды, если в это время давление в отопительном контуре более 1.5 (по манометру на котле), раздается посторонний шум, как гул или гудение. Прислушивался - на шум от насоса это не похоже, т.к. при работе котла на нагрев отопительной воды никаких посторонних шумов не слышно, все штатно.

Если давление в контуре отопления менее 1.0 - никакого шума нет, от 1.0 до 1.5 меняется громкость постороннего шума. Сегодня еще одна проблема про следующее: меняется температура системы горячего водоснабжения. При установленной 40, она циклично изменяется от 28 до 42 (28, 35, 42, 40, 38, 28), при этом посторонний шум то есть, то его нет. Никаких ошибок котел не выдает отопление теплоносителя вочном контуре нареканий не вызывает.Что это может быть?

Ответ:

Ваша ситуация довольно распространенная и связанная она с тем, что, скорее всего, теплообменник забит. Причиной этому может быть все, что угодно, но в первую очередь, конечно, это качество теплоносителя. Выхода из сложившейся ситуации два. Первый - демонтаж теплообменника и его обслуживание. Второй - замена теплообменника.

Вопрос:

котел Навьен 20К полтора года работал без проблем, но последние два дня стал часто выдавать ошибку 11, но в инструкции такого кода вообще нет.Через некоторое время, при снижении температуры в помещении, котел включается и продолжает работать в обычном режиме (установленный темп. +22 гр.) Подскажите как исправить ситуацию и с чем это связано?

Ответ:

Ошибка 011E - ошибка датчика заполнения теплоносителя. Такая ошибка в котле не хранена. Предусмотрена она в котлах для Европейского рынка, которые комплектуются такими датчиками.

Вопрос:

Navien Ace-30k второй день подряд время от времени выдаёт ошибку 10.Проработал год, проблем не было. Открыл переднию крышку котла и перестал выдавать ошибку. Кажется не хватает воздуха для нормальной работы работы. Почему? Ничего не менялось, само собой на ровном месте возникла ошибка, что делать? С открытой крышкой гудит сильно.

Ответ:

Пода воздуха и выброс продуктов сгорания осуществляет вентилятор через дымоход, создавая определенное в нём давление. Это давление контролирует реле давления воздуха и дает информацию на плату управления котла.Вывод: неисправен или нестабильно работает вентилятор, или недостаточный проход воздуха (проверить дымоход), или врет реле.

Вопрос:

Подскажите, отопление нагревает нормально, а воду в душ плохо. Выставил 50, греет 15. Котлу 2 сезона. Навиен 24 Ace.

Ответ:

Если газовый клапан не регулировали, то скорей всего забит теплообменник контура горячее водоснабжение, причиной этому опять-таки качество воды. Включите горячую воду и посмотрите на пламя, если оно в максимальном режиме и поток воды горячая отличается от холодной (не всегда), то промывайте теплообменник.

Вопрос:

Подскажите, как промыть теплообменник?

Ответ:

Есть два способа. 1. демонтировать и промыть. 2. Не снимая с котла. Я демонтировал и промыл жидкостью "СОЛИТА" специальная для котлов. Очень эффективная. Но если вторичный промыл без проблем, то после промывки основного столкновения с проблемой, что то котел стал не нормально работать. Разобрать и собрать сложность не составляет, а если делать это на котле то надо воротить какую то систему с насосом.Зато промоется вся система. Выбирай сам. Солиты советую купить побольше за один раз не отмокает. Вторичный раз семь заливал. Зато вода - кипяток шпарит!

Вопрос:

Помогите пожалуйста. ошибка 05 - обрыв цепи датчика температуры ОВ. Что нужно делать и как исправить?

Ответ:

Причины: КЗ в цепи между датчиком температуры и контроллером. Плохой контакт между контактами датчика температуры и контактами контроллера.

Решение: Проверить сопротивление всей цепи от контроллера датчика. температуры и сопротивление самого датчика температуры.Заменить неисправный датчик. Разъединить разъёмы датчика температуры и разъёмы контроллера, а потом чнова соединить их для нормального контакта.

Вопрос:

Подскажите, пожалуйста, что за ошибка 11 в котле NAVIEN ACE 24A. Смотрели паспорт, такой ошибки там нет.

Ответ:

Ну, на первых моделях навиенов эта ошибка обозначала Ошибку уровня воды. За блоком она появляется вместе с ошибкой 02. Надо проверять циркуляцию в котле и в системе отопления.Проверьте фильтр в котле, насос, фильтр перед котлом (если стоит). Также надо проверить не заклинил ли трехходовой кран (без мастеров не обойтись). Проверьте, не закрыты ли случайно краны в системе отопления или перед котлом.

Вопрос:

Котел Navien температуру набирает нормально, греет воду, но когда отопление отключается, падает давление на манометре до конца на красное поле. Когда включается потом, то набирает давление и заходит сильно на желтое поле и начинает из спускного клапана капать.Подскажите, что можно сделать, и можно ли эксплуатировать в таком режиме?

Ответ:

Нужно слить теплоноситель из котла и установить необходимое давление в расширительном баке.

Вопрос:

котел Navien Ace-16k очень плохо греет воду. Отопление нормальное, а из крана еле теплая. Ошибок не выдает.

Ответ:

Если вода жесткая, то возможно, что вторичный теплообменник, Выполняющий функцию системы воды, забит солями кальция и магния.

Вопрос:

котёл навьен айс 16, отключается и выдаёт ошибку 27Е. Какие возможные пути исправления?

Ответ:

27E - обрыв или КЗ цепи датчика давления воздуха APS.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протермтера Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Дани - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и электрический котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Код ошибки котла NAVIEN (Навьен) - Ошибка 10

Любая диагностика и ремонт котла должна осуществляться сертифицированным специалистом с действующим удостоверением выданным Ростехнадзором.

Сбой в работе системы дымоудаления / cбой в датчике давления воздуха (прессостате)

Рекомендуемые для замены запчасти

Неполадки в электросети котла : перезагружаем котел и ждем пока котел остынет, если после остывания ошибка - ушла, значит термостат рабочий, но на всякий случай всегда нужно иметь такие датчики - про запас, цена вопрос копеечная, а проблем может в сезон вызвать масса.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

  • Проверить дымоход: засор уменьшает канал отвода дымовых газов, обледенение оголовка также препятствует выводу отработанных газов. Применительно к котлам Navien с большой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещении.

Неполадки в работе вентилятора: проконтролировать работу вентилятора не сложно, нужно открыть крышку котла и визуально и аудиально удостоверится в его работе (вращение и шум крыльчатки), часто бывает что элементы вентилятора изнашиваются (ротор, статор, подшипники) и он не выходит на рабочий режим вращения / тяги.

Если крыльчатка засорилось ее, можно почистить зубной щеткой и пылесосом, также не лишним будет разобрать и смазать подшипник.

  • Датчик тяги (прессостат, маностат): прибор контролирует скорость протока продуктов горения и при плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, который задействует сигнальную цепь, чтобы обеспечить целостность работы прибора, подуть в одно из отверстий, если слышно характерные щелчки то устройство рабочее.
Также необходимо продуть трубки от конденсата накапливающийся в них.
  • осмотреть устройство Вентури: при длительном термическом воздействии деформируется, вызывая ошибку? трубка находится на внутренней стенке вентилятора (турбины). Не забываем продуть трубки от влаги.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
