Котел навесной плохо греет горячую воду. Котел не греет горячую воду
Всем доброго вечера! После 4-х месяцев эксплуатации двухконтурного газового котла Бакси он перестал греть горячую воду. Почему? В чем причина? Предполагаю, что котел работает на неподготовленной воде и, возможно, “зарос” накипью или ржавчиной. Что посоветуете Господа?
NURLAN_DRAGON 2015.06.21 06:21 0
Ответы пользователя:
Никакая. Я с ними близко не общаюсь)))))А, вспомнила – когда по телеку мелькает Дольф Лунгрен, Ван Дамм,…
Если другие проблемы в связи с переездом тебя не беспокоят, едь спокойно!…
С праздником, Ирина! Красиво фото. Как я люблю мимозы!
Выбирать не пришлось, рука сама потянулась к
Самая частая причина поломок котлов, это накипь. Скорее всего и у вас теплообменник котла забился накипью и от того и не греет. Решение – установите спец. фильтры. Например, магнитные или электромагнитные. Ставятся перед котлов и работают много лет не требуя обслуживания. См. производители Кема (Москва) или Акващит (Уфа). Удачи!
Да, скорее всего Ваш двухконтурный котел покрылся накипью. Именно поэтому он перестал греть горячую воду! Почему? Жесткая вода! Что делать? Установить фильтр. Например, ионообменный или электромагнитный.
OБAPATEHЬ 2015.06.21 12:26 0
Ответы пользователя:
Чакапули, чашушули…. и многие еще блюда Грузинской кухни… еще жареная картошка с лесными грибами….
я сейчас слушаю биологию….
Я такого себе даже представить не могу. Мне одной было бы скучно, ко всяким сомнительным компаниям прибиваться
Котлы Вайлант и Бакси отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих газовых двухконтурных котлов Baxi, Аристан или Наьен. На дисплее двухконтурного газового котла Бакси большинство неисправностей указывается.
Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в двухконтурном газовом котле Бакси или Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному? Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi). Если двухконтурный газовый котел Вайлант, Бакси, Аристан или Навьен не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно. В чем причина? Почему это происходит?
Одна из проблем которые могут случиться во время пользования двухконтурным котлом. Котел не греет горячую воду. Основная и самая распространненая причина почему котел плохо греет воду, это забит теплообменник.
В данной статье я опишу как я лечу данную проблему. Таким образом можете выходить из ситуации и вы, если у вас двухконурный котел с пластинчатым теплообменником.
У меня дом скважина и вода очень жесткая по этому постоянно возникают проблемы с горячей водой, что бы исправить ситуацию я использую лимонную кислоту.
Задача такая. Как с наименьшими усилиями доставить эту кислоту во внуть теплообменника.
Я нашел такой способ. На входе в котел у меня стоит магнитный преобразователь, который должен убирать жесткость воды, но он ее не убирает, по моему мнению это фикция. Но для меня хорошо то что он установлен прямо на входе в котел. На фото в низу видно.
На нем стоит гайка американка открутив которую можно без проблем засыпать во внуть трубы лимонную кислоту.
Но для этого нужно перекрыть воду. Рядом с котлом у меня стоит коллектор. Он на фотографии ниже.
Сейчас на нем все протоки открыты и одним легким движением я перекрываю подачу воды в котел.
Все вода перекрыта, теперь можно откручивать американку на магнитном фильтре. И не забудте, что нибудь придумать, от текущей воды с котла, ее не много но она есть. Я подмотал тряпку.
Потом во внутрь трубы я засыпаю лимонную кислоту.
Закручиваю назад американку и открываю кран подачи водопроводной воды в котел.
Теперь важно понять когда же кислота попадет в теплообменник. Так как у меня водопроводный кран находиться в метре от котла я определяю дошла ли кислота в теплообменник по вкусу. Просто короткими рывками открываю кран и пробую на вкус, как пошла «кисленькая» значит вся система от магнитного фильтра до крана заполнена лимонной кислотой.
Дальше нужно перекрыть кран, что бы ваши домашние не слили всю кислоту раньше времени.
Я заправляю систему на ночь и до утра она у меня стоит закисленная. Утром открываю кран подачи воды в котел и сливаю всю кислоту. Вода при этом будет шипеть, не пугайтес.
Может возникнуть вопрос, а не проест кислота теплообменник? Я покапалься на форуме химиков и пришел к выводу, что органическая кислота (лимонная относиться к ней) безвредна для меди.
Я пользуюсь данным способом по мере необходомости. Если не нравиться как котел греет воду или напор горячей воды стал слабоват, беру и обрабатываю лимонной кислотой теплообменник.
Если у вас подводки к котлу из полипропилена, а засыпать кислоту не куда, то придумайте, что то похожее это не займет много времени.
Вопросы по неисправностям котлов Ардерия
Вопрос: У меня на газовом двухконтурном котле Arderia esr 2.13 ffcd дисплей показывает ошибку АА (закипание воды). Ставишь температуру, он ее как обычно нагоняет, а затем как только она падает на несколько градусов, включается, и так до бесконечности. Получается, он включается каждые 10 секунд. Насос работает, фильтр прочистил, все краны открыты, датчик работает. Скорее всего, в 3-х ходовом кране проблема. Подскажите что
Ответ: Нужно вызывать мастера чтобы он перенастроил котел, а именно, у Ардерии есть сервисное меню в которое можно выйти с пульта управления, там и необходимо увеличить установку разницы установленной температурой и температурой запуска.
Вопрос: Через 2 года нормальной работы стали происходить такие вещи: при подключении отопления при нагреве происходит резкое повышение давления (по показаниям стрелочного «манометра») и аварийный сброс теплоносителя. В чем проблема?
Ответ: Скорее всего — повреждение мембраны расширительного бака или отсутствие воздуха (азота) в воздушной камере (если конечно нет запорной арматуры на баке, которая «случайно» закрылась. Также возможно трехходовой клапан не исправен.
Вопрос: Установили и подключили газовый настенный котел Ардерия 2.13, который прослужил без нареканий ровно 2 года и начались неисправности. Отопление работает нормально. Но вот горячая вода не хочет греться. Горелка то гаснет, то загорится снова и вода еле теплая идет или вообще холодная. И еще при открытии крана вдруг начинают греться батареи. Кто сталкивался с этим, подскажите, что могло бы это значить?
Ответ: Если еле тёплая вода течет, то значит, трехходовой клапан переключает. Как вариант 2й теплообменник со стороны отопления. То есть если по отоплению котёл работает устойчиво и выходит на номинал, то нет. Если напор воды горячей в порядке, возможно, что забился вторичный теплообменник по каналу отопления. По запросу ГВС котёл разжигается, переходит в номинал но тепло не снимается, поэтому котёл тушит горелку. Ещё как вариант датчик температуры гвс врёт.
Вопрос: Произвели установку и подсоединили настенный котел Ардерия esr 2.13 ffcd. Работал 4 года. недавно всё отключилось. Вплоть до подсветки пульта. В аварийный режим не выходит. Снял плату, вытащил из кожуха, там 2 предохранителя. Но они целые. Что же случилось и как спасаться? Полное ощущение, что просто пропало питание. Питание через стабилизатор. Стабилизатор работает.
Ответ: Плату менять, ДИПы на новой плате выставить как на старой.
Вопрос: Установили и запустили газовый двухконтурный котел arderia esr 2.20. Есть вопрос по режиму его работы. Котел работает практически без остановок насоса, при этом температура теплоносителя падает до заданной величины после выключения горелки, и снова срабатывает горелка. И так практически без пауз. Ранее такого не замечал. Еще замечено, что при включении ГВС сначала из крана идет очень горячая вода, руки подставить нельзя. Является ли это неисправностью и как увеличить время паузы.
Еще хотел спросить по поводу такого момента. Пробовал регулировать работу котла по температуре комнаты.
Котел не греет воду? Причина одна – накипь
Выставляю на 27 градусов (ниже не комфортно), котел длительное время работает, теплоноситель при этом греется на максимум (80 град. С), потом когда становится жарко отключается.
Может даже «заснуть» на длительное время (на пол дня и более), хотя в комнатах уже становится прохладно и не мешало бы включиться, но смотрю на пульт — температуру показывает 27, хотя есть ощущение что она упала значительно ниже. То ли чувствительность пульта очень некомфортна +-1
градус, то ли это какая то неисправность. Кто что может сказать по этому вопросу. Котел в эксплуатации 2 года.
Ответ: Могу предположить, что неудачно расположен пульт, вокруг него нет циркуляции воздуха.
Вопрос: Не нравится режим работы газового котла Arderia esr 2.20 ffcd при регулировании по температуре теплоносителя. По подробней опишу режим работы: Допустим, температура теплоносителя опустилась до нижнего предела, при котором срабатывает подача газа и происходит подогрев
теплоносителя.
Причем подогрев происходит в течении не более полминуты, насос при этом продолжает циркулировать воду. В течение последующей полминуты в процессе циркуляции теплоносителя он снова остывает до нижнего предела и снова включается подогрев и так практически без пауз. Значения установочных (заводских) параметров не менял и не знаю, как это делать.
Единственное, что сверился с приведенными в руководстве параметрами, они совпадают. Ранее такого режима работы не замечал, потому как было все наоборот: сначала определенное время после срабатывания котла циркулировал теплоноситель без подогрева, потом включался подогрев, определенное время насос продолжал циркуляцию, затем отключался и была пауза в его работе, сейчас этой паузы просто нет.
Иногда в течение дня, чтобы не нагружать котел, включаю режима таймера (но минимальное значение там один час). Хотелось бы услышать ваше мнение по такой работе котла и как привести его работу в порядок?
Ответ: На днях была ошибка А8, котел пыхтел как паровоз, розжиг и потухание горелки через 30 секунд. Это происходило после прогрева воды в системе отопления, промыл контур отопления в котле. Проблемы исчезли. Рекомендую и вам заняться промывкой котла.
Вопрос: Установили и произвели запуск котла Ардерия 2.20. ГВС то холодная, то горячая, газ в это время не отрубается. через минут 20-25 постоянно горячая. Еще вот какая штука, комфортной температуры (не холодной) вода становиться только при небольшом напоре в одной точке, если открыть горячую воду в еще одном месте, то может погаснуть котел. Прочитал инструкцию, склоняюсь что надо промывать теплообменник ГВС. Может еще чего подскажите?
Ответ: Может у вас система отопления завоздушилась, и пока гоняет воздух с водой по контуру через теплообменник отопления температура воды нестабильна. Полагаю можно это проверить, отключив котел на пол часа и включив на отопление послушать шум бурления в котле, если забурлил то воздух, если нет, то вероятно трехходовой клапан.
Если это схема вашего котла, то большая вероятность, что неисправен трехходовой клапан
потому, что он стоит на выходе теплообменника и через него выходит очень горячий теплоноситель и разрушает 3-х ходовой клапан. На большинстве котлов 3х ходовый стоит на обратке отопления и работает с более низкой температурой.
Вопрос: В доме установлен и подсоединен настенный котел Ардерия 2.20. Проблема в том, что он не нагревает горячую воду. при открытии смесителя идёт холодная вода, это происходит и в летнем и в зимнем режиме. При открытии гор. воды включается пламя и он греет контур отопления. Сначала подумал, что это трехходовой клапан, купил новый и поставил. Но проблема не решилась все осталось так же. Скажите, что делать?
Ответ: Схема: Открыли кран водоразбора горячей воды — начался проток — сработал датчик протока ГВС — поступил сигнал на плата управления — плата управления обработало сигнал и послала команду на трёхходовой клапан — трёхходовик отработал и перенаправил отопительную воду в пластинчатый теплообменник — пошёл нагрев холодной хоз. воды во вторичном пластинчатом теплообменнике — из крана водоразбора пошла гор. хоз. вода.
Что в этом алгоритме у нас является слабым звеном? Датчик ГВС — плата — трёхходовик. Начинаем по порядку с датчика. Датчик может тупо не срабатывать из-за того что напор, который создаёт проток воды слабый или повышенное гидросопротивление, т. е. забиты фильтра или грязь в самом датчике. Забитый вторичный так же создаёт повышенное гидросопротивление, но в этом случае нагрев ГВС скорей бы происходил в режиме пульсации, а не отсутствовал вообще, тем более.
Вопрос: Сделали установку и пуск газового котла Ардериа ESR 2.35 FFCD. При розжиге следует приличный хлопок. Почистил, осмотрел газовый клапан, трубу, электроды и т. д. Поигрался с мин. давлением на клапане, делал больше и меньше заводского. Всё равно хлопает, правда чуть меньше. Когда сдёргиваешь с модулирующей катушки провода, то турбина постепенно начинает раскручиваться до больших оборотов (из наблюдения).
При снятых проводах модулирующей катушки котёл зажигается плавнее. Как заставить его работать на минимуме, не отключая модулирующую катушку? Как уменьшить стартовое напряжение на катушке? Уменьшить стартовое напряжение на катушке — Переключатель 5 на плате — в нижнее положение. Потом резистором «MIN» на плате уменьшить давление. Потом — переключатель 5 вернуть на место.
Ответ: При добавлении газа котел добавляет воздуха. Сняли питание, пламя уменьшилось, температура упала, он добавляет напряжение на модуляционную катушку и добавляет обороты вентилятора. На всякий случай: под модуляционной катушкой винт. Он позволяет изменить мин. давление газа без изменения оборотов вентилятора. Но действуйте осмысленно, т. к. вернуть обратно будет затруднительно.
Вопрос: У меня такая проблема с двухконтурным котлом Ардерия. ГВС стоит постоянно на 40 градусах, сейчас лето греет, наверное градусов 70-75, точно не могу сказать! Звонил мастеру, к сожалению, мы живём в райцентре вдали от сервисных центров! Он мне говорил, либо давление холодной воды слабое либо она в летний сезон теплее идёт и поэтому происходит перенагрев воды! Говорит убавить на плате подачу газа или на клапане, по-моему гаечку подзатяни, никакого толка! Воду выключаешь, а он ещё гудит 1-2 минуты! Может всё таки что то можно сделать, чтобы так сильно не грел воду?
Ответ: Надо проверить настройку горелки, если нормально, то просто сильнее открывать кран с водой.
Вопрос: Установили котёл Arderia esr 2.13 ffcd. Вроде бы напичкан автоматикой, но газовики заставляют ставить СКЗ с 2-мя датчиками на Ch5 и на CO. На метан я ещё согласен, но за второй выбрасывать деньги на ветер не желаю. Да и СНиП мне вторит то же самое. Но они ни в какую. Вот хочу доказать, что в котле есть датчик обратной тяги (он же датчик концентрации окиси углерода) Но нигде не могу найти документальное подтверждение. Хотя он там точно есть. Если есть пресловутый датчик обратной тяги. Покажите, где он находится в котле?
Ответ: Роль датчика тяги выполняет воздушный прессостат. Находится внутри аппарата. Отключит котел при забитых трубах дымохода или подачи воздуха. Или не даст ему включился при этих неполадках. Прерыватель тяги — это всего один из элементов котла, собственно на нём и стоит датчик обратной тяги (если говорить о котлах с открытой камерой сгорания). И если утечка дымовых газов происходит не в месте установки этого датчика (это может быть негерметичность дымохода после котла или через неплотности в камере сгорания), то этот датчик никак не среагирует.
Вопрос: Котёл Arderia dsr 220r в работе около года. С месяц назад начались проблемы с ГВС (при включении горячей воды загорается ошибка АА) проверил электропривод трехходового крана — работает, покрутил отверткой сам кран проворачивается нормально. Собрал обратно — заработал, но не долго, неделю и снова ошибка АА.
В момент включения ГВС горячая вода только на несколько секунд поступает в трубу подачи горячей воды (видимо в момент переключения крана), а потом весь кипяток идет в контур отопления и через некоторое время загорается ошибка АА. Снова все разобрал, покрутил, но больше не помогло. Во время вращения крана внутри в определенных положениях слышны щелчки как контакты реле или датчика положения.
В чем может быть проблема?
Ответ: Вот в этих контактах и проблема. возможно просто сломаны или сгнили или залипли. Разбирать, смотреть, менять. Еще вариант — возможно вторичный теплообменник забит отложениями солей. Промыть и прочистить.
Вопрос: Подскажите, слышал, что на котлах Ардерия 2. 13 часто выходят из строя трехходовые клапаны. Как можно продлить срок их службы?
Ответ: Могу сказать что трехходовой клапан у ардерии нормальный (почти как у всех) 🙂 самое узкое место это уплотнение оси привода (подозреваю, что там вообще уплотнения нет) превентивно разбираю, набиваю контактную группу смазкой и собрав устанавливаю. По сути, трехходовой клапан-кран это переключатель потока теплоносителя из основного теплообменника либо в СО, либо в пластинчатый теплообменник ГВС.
В конструкции трехходового применены контакты (можно назвать их концевиками) в зависимости от замкнутого контакта напряжение подается на первый или второй контакт при достижении нужного положения запирающего шарика контакт механически размыкается эл. двигатель останавливается. Соответственно работает контур СО или ГВС. Причины выхода из строя банальны, плохое уплотнение вала привода запирающего шарика.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Что делать если котел Vailant не нагревает горячую воду

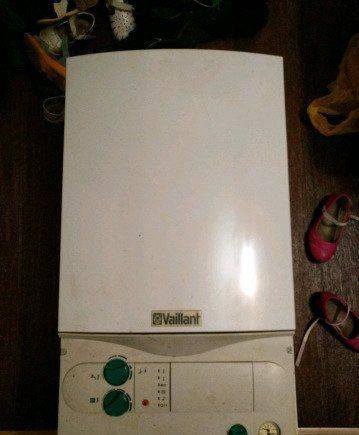

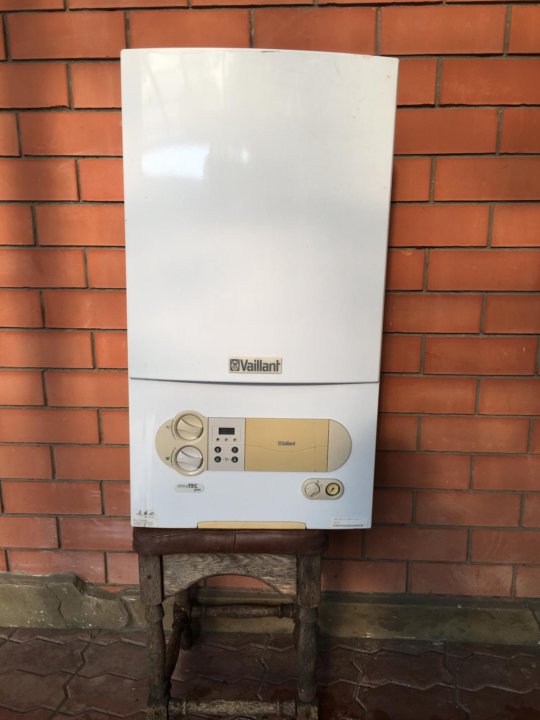

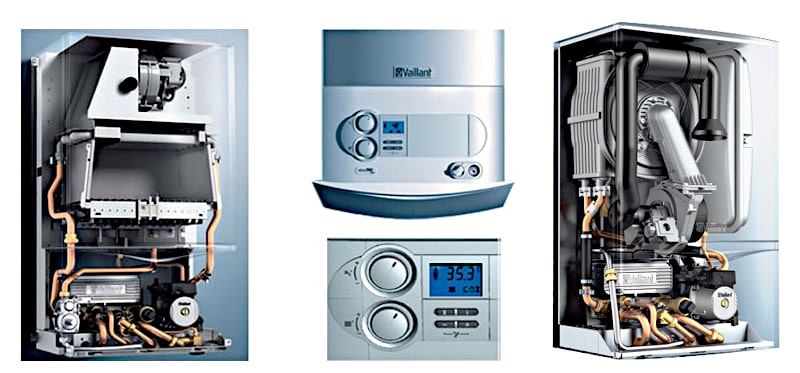

Котлы Вайлант отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих котлов.
На дисплее котла большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в котле Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному?
Котел Вайлант не нагревает горячую воду из-за засоров
Это одна из самых распространенных неполадок. Чаще всего причина заключается в низком качестве воды – появляется накипь, узлы, фильтры и трубы засоряются.
Если в котле не загорается пламя, начинайте проверку с датчика протока. Найти это приспособление цилиндрической формы достаточно просто. Датчик протока расположен возле насоса, именно к нему подходят провода. Возле насоса установлено два датчика:
- Датчик давления в системе отопления.
- Датчик протока.

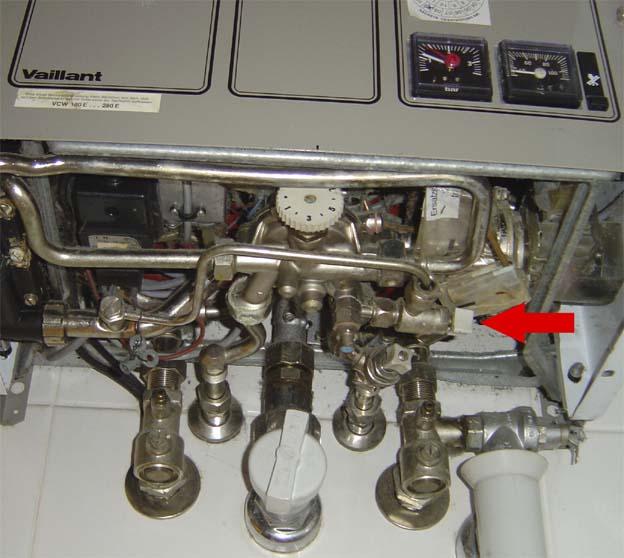

Датчик протока по виду напоминает маленький вентилятор, он начинает вращаться от движения воды по трубам. Если датчик протока фиксирует движение воды, в автоматику поступает сигнал о необходимости включать газ и нагревать воду.
Газовый котел не греет горячую воду
Если датчик протока засорен, вода будет течь, но вентилятор не двигается. Соответственно, сигнал на включение нагрева не поступает. Решить проблему можно двумя способами:
- Не спешите разбирать котел и попробуйте вначале « продуть» систему. Перекройте вентиль общего водоснабжения дома. Откройте кран горячей воды и выпустите воду из системы. Теперь в трубах увеличился процент воздуха. Начинайте резко открывать и закрывать кран воды непосредственно перед котлом. Эти нехитрые манипуляции помогут создать давление и очистить вентилятор датчика протока от мусора.
- Если «продувка» не решит проблему, необходимо вскрывать котел, откручивать датчик протока и чистить его вручную.
Если котел Вайлант не нагревает горячую воду , следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно.
Засорение трехходового клапана также может вызвать отказ котла нагревать воду. И этот узел вы можете снять самостоятельно, прочистить и установить обратно.
Купив котел Вайлант, обязательно выясните у продавца информацию о местах, в которых установлены фильтры. Прочищать и менять эти комплектующие вы сможете самостоятельно.

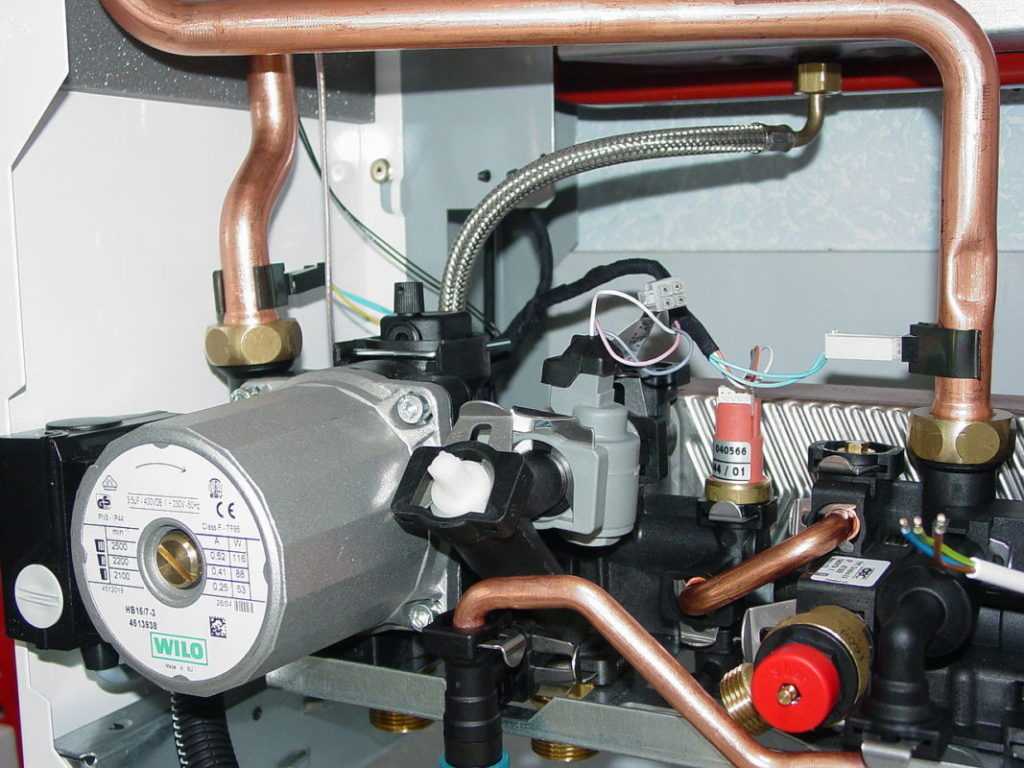

Неисправный насос
Нагрев воды в котле Вайлант во многом зависит от работы насоса. Для ремонта или замены этого агрегата необходимо вызывать специалиста. Но, вы можете самостоятельно проверить, в нем ли заключается причина отказа котла работать.
Установите на котле температуру воды 0 °C и включите режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема заключается в насосе.
Причина отказа котла нагревать воду может заключаться и в элементарном откручивании болтов на участках соединений. Внимательно рассмотрите схему устройства котла и проверьте, плотно ли прилегают все соединения. Возможно, простое подкручивание болтов решит вашу проблему.
Другие материалы из этого раздела:
Основные неисправности газовых котлов Ферроли
Котлы газовые ферроли выпускаются известной итальянской фирмой. они обладают превосходными техническими характеристиками, и созданы по современным передовым технологиям. Эти агрегаты конкурируют с самыми известными фирмами производителями, выпускающие аналогичное оборудование. Несмотря на то, что…
Как можно увеличить тягу в котле отопления
Из данного материала Вы узнаете как увеличить тягу в котле, что делать если вдруг пропала тяга в котле, мы рассмотрим только самые действенные методы увлечения тяги в котлах отопления. Тяга в печи или котле — основной процесс, который обеспечивает отопление любого помещения. Если не будет тяги, т…
Настройка газового блока на котле Vailant
Настройка газового блока на котел Вайлант осуществляется после проведения монтажных работ, подключения внешних регуляторов и датчиков, тщательной проверки герметичности газового аппарата и соединений. Порядок работ Котлы Вайлант настраиваются на работу на природном газе на заводе. Горелку настраи…
Какой котел лучше настенный или напольный
Какой котел лучше настенный или напольный? ответ на данный вопрос однозначного ответа просто не бывает. Все будет зависеть от многих факторов, таких как: Надо ли вам сэкономить средства, или вы располагаете достаточным количеством денег для покупки; Особенности характеристики помещения, в которо…
___________________________________________________________________________
Ремонт и ошибки газовых котлов Viessmann Vitopend 100-W

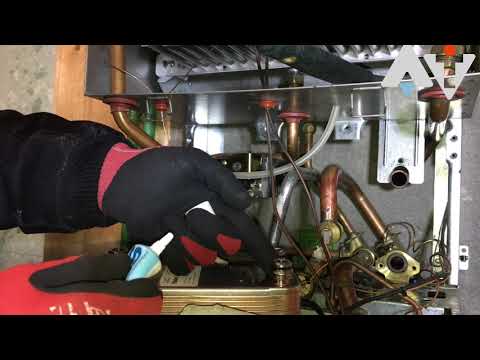

Замена проточного теплообменника
Закрыть настенный котел Viessmann Vitopend 100-W со стороны отопительного контура и со стороны контура водоразбора ГВС и слить из него воду.
Рис.8. Демонтаж проточного теплообменника
E — Подающая магистраль греющего контура, F — Обратная магистраль греющего контура, G — Трубопровод холодной воды, H — Трубопровод горячей воды
Проверить подключения контура водоразбора ГВС на наличие накипи, а подключения греющего контура на загрязнение. При необходимости очистить или заменить проточный теплообменник.
Работы по замене проточного теплообменника:
— Немного сместить шаговый двигатель A вверх.
— Повернуть адаптер шагового двигателя B с шаговым двигателем A на 1/8 оборота против часовой стрелки и вынуть его.
— Ослабить два винта C на проточном теплообменнике и вынуть проточный теплообменник D вместе с уплотнениями.
— Сборка проточного теплообменника D осуществляется в обратном порядке с использованием новых уплотнений. Крутящий момент крепежных винтов: 5,5 Нм.
— При монтаже следить за положением крепежных отверстий и правильной посадкой уплотнений.
— Обеспечить правильное положение при монтаже проточного теплообменника. Соблюдать маркировку «Top» (верх).
— Выполнить сборку водогрейного котла в обратном порядке.
— Наполнить водогрейный котел водой, прокачать (удалить воздух) и проверить герметичность.
Ограничитель температуры и датчики котла Висман Витопенд 100-W
Рис.9.
Котел не греет или плохо греет горячую воду: причина и решение
Снятие ограничителя температуры и датчиков котлов Viessmann Vitopend 100-W
A — Ограничитель температуры, B — Датчик температуры котловой воды, C — Датчик температуры горячей воды на выходе (газовый комбинированный котел), D — Датчик контроля опрокидывания тяги, 5 — Датчик температуры емкостного водонагревателя (газовый одноконтурный котел)
Ограничитель температуры
Выполнить проверку на предмет того, что после аварийного отключения газовый топочный автомат не деблокируется, хотя температура котловой воды составляет ниже 90 °C.
— Проверить пропускание тока ограничителем температуры с помощью универсального измерительного прибора.
— Демонтировать неисправный ограничитель температуры.
— Установить новый ограничитель температуры.
— Для деблокирования повернуть ручку регулятора на короткое время до отказа вправо и затем обратно. Процесс розжига повторяется.
Датчик температуры котловой воды:
— Отсоединить кабели от датчика.
— Датчик температуры котловой воды находится непосредственно в теплоносителе (опасность ошпаривания).
— Перед заменой датчика слить воду из водогрейного котла.
Датчик температуры на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend):
— Отсоединить кабели от датчика.
— Измерить сопротивление датчика и сравнить его с характеристикой.
— При сильном отклонении заменить датчик.
— Перед заменой датчика опорожнить водогрейный котел на стороне контура водоразбора ГВС.
Датчик контроля опрокидывания тяги:
— Отсоединить кабели от датчика.
— Измерить сопротивление датчика и сравнить его с характеристикой.
— При сильном отклонении заменить датчик.
Датчик температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд):
— Отсоединить штекер 5 от кабельного жгута снаружи контроллера.
— Измерить сопротивление датчика и сравнить его с характеристикой.
— При сильном отклонении заменить датчик.
Индикация неисправности (коды ошибок) котлов Viessmann Vitopend 100-W и их устранение
A0 — Горелка блокирована
Давление газа слишком низкое — Проверить давление газа и реле контроля давления газа
E0 — Горелка блокирована
Сработало устройство контроля опрокидывания тяги — Проверить газоход. Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация неисправности «F6»).
F2 — Неисправность горелки
Сработал ограничитель температуры — Проверить уровень наполнения отопительной установки. Проверить циркуляционный насос. Удалить воздух из установки.
Проверить ограничитель температуры соединительные кабели. Для деблокирования повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс).
F3 — Неисправность горелки
Сигнал пламени имеется уже при пуске горелки — Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2).
F4 — Неисправность горелки
Отсутствует сигнал наличия пламени — Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг, трансформатор зажигания.
F6 — Неисправность горелки
Сработало устройство контроля опрокидывания тяги — Проверить датчик опрокидывания тяги.
F30 — Горелка блокирована
Короткое замыкание датчика температуры котла — Проверить датчик температуры котловой воды.
F38 — Горелка блокирована
Обрыв датчика температуры котла — Проверить датчик температуры котловой воды.
F50 — Нет приготовления горячей воды
Короткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд) — Проверить датчик.
F51 — Нет приготовления горячей воды
Короткое замыкание датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend) — Проверить датчик температуры.
F58 — Нет приготовления горячей воды
Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел Viessmann Vitopend 100) — Проверить датчик.
F59 — Нет приготовления горячей воды
Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Висман Витопенд) — Проверить датчик.
b0 — Горелка блокирована
Короткое замыкание датчика контроля опрокидывания тяги — Проверить датчик контроля опрокидывания тяги.
b8 — Горелка блокирована
Обрыв датчика контроля опрокидывания тяги — Проверить датчик.
Возможные причины изменения температуры в помещении
В помещениях слишком холодно:
— Неправильная настройка регулятора температуры помещений — Установить на регуляторе температуры помещений нужную температуру помещения.
— Отопительная установка отключена — Включить сетевой выключатель. Включить главный выключатель при его наличии (находится за пределами котельной). Проверить предохранитель в распределительном электрическом щите (предохранитель домового ввода).
— Неправильная настройка контроллера — Установить ручкой регулятора более высокую температуру теплоносителя.
— Приоритет приготовления горячей воды — Закончить отбор горячей воды или дождаться окончания нагрева емкостного водонагревателя.
— Индикация неисправности на дисплее: Появляется символ «U» и код неисправности, например, «F2» — Повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс). Если снова появится индикация неисправности, обратиться на фирму по отопительной технике.
— Воздух в отопительной установке — Удалить воздух из радиаторов.
— Отсутствует топливо — Открыть запорный газовый кран.
— Неисправность в системе приточного воздуха или в газовом тракте — Обратиться в сервисную службу по отопительной технике.
— Циркуляционный насос неисправен — Обратиться в сервисную службу.
В помещениях слишком тепло:
— Неправильная настройка регулятора температуры помещений — Установить на регуляторе температуры помещений нужную температуру помещения
— Неправильная настройка контроллера — Установить ручкой регулятора более низкую температуру горячей воды.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Ремонт газовой колонки Оазис (Oasis) своими руками
Сегодня мы рассмотрим ремонт китайской газовой колонки Оазис (Oasis) своими руками пошагово.
Самой распространенной неисправностью газовой колонки Оазис является выход из строя мембраны водяного блока. При этом Оазис обычно не зажигается. Выявить эту неисправность не сложно, а ремонт под силу сделать своими руками. Разборку колонки мы рассмотрим ниже. Для начала снимем корпус колонки, поставим регулятор протока воды на водяном блоке колонки в положение до конца по часовой стрелке и откроем кран горячей воды. При этом смотрим на микровыключатель, который находится посередине — между газовым и водяным блоком колонки. Если мембрана исправна, то шток водяного блока давит на лапку, которая высвобождает кнопку микровыключателя, соответственно колонка должна издать треск и зажечься. Если лапка хорошо отходит от микровыключателя, а треска нет, то, скорее всего, неисправен микровыключатель. Его можно проверить, разъединив разъем и замкнув контакты.
Рассмотрим случай, когда лапка еле шевелится, либо совсем стоит без движения при открытии воды в кране. Вероятно, мембрана водяного блока порвана и давления, необходимого для движения водяного блока не создается. Еще одной частой неисправностью является течь сальникового узла газовой колонки Оазис. Течь сальника обычно ведет к поломке того же самого микровыключателя, ибо капли капают именно на него. Если вы нашли именно эту неисправность, то не тяните время и меняйте сальниковый узел, в противном случае ваш Oasis скоро перестанет зажигаться, включаться. Запчасти для ремонта газовой колонки Оазис не дорогие и я советую, если вы лезете разбирать водяной блок газовой колонки Оазис, менять сразу и мембрану и сальниковый узел штока. По сути это расходники. Обидно потом будет, когда поменяв сальниковый узел, столкнетесь через месяц с заменой мембраны водяного блока или наоборот. Из опыта сталкивался еще вот с чем… Допустим, поменяли новую мембрану, сальник у Вас не тек, вроде оставили его… Но он или потек через неделю, или, что еще страшнее, колонка при закрытии воды продолжила гореть, перегрелась, плюнула паром, произошло что то еще более неприятное, если не успели выключить газ. Почему же так произошло? Все просто.. Шток водяного блока в сальниковом узле ходил не на всю, а после замены мембраны он стал ходить на полную. Когда шток еле шевелился, то он оброс солями, ржавчиной в том месте, где не заходил в сальник… Дальше все понятно. Шток абразивом либо стирает кольцо сальника, либо вообще может там заклинить и не вернуться в исходное положение. Если повезет, то после такого, хотя бы не потечет теплообменник колонки, а то попадете на дорогой ремонт
Значит, неисправность водяного блока газовой колонки найдена и можно рассмотреть, как произвести ремонт газовой колонки Оазис своими руками, разобрать колонку. Итак, начнем пошагово:
1. Снимаем с газовой колонки ручку 1- регулировки подачи газа газового блока, ручку 2 – регулировки протока воды водяного блока, ручку 3 – переключателя газовой колонки на режим зима/лето.
2. Находим снизу справа и слева два самореза крепления крышки корпуса колонки к задней стенке колонки Оазис и откручиваем их. Обычно к саморезам добраться неудобно. Далее снимаем переднюю панель газовой колонки Oasis с верхних крючков задней стенки колонки.
3. Аккуратно, чтобы не порвать, отсоединяем разъемы проводов, которые идут на дисплей колонки от блока управления и от датчика температуры.
4. Откручиваем два винта, которые крепят водяной блок колонки Оазис к задней стенке.
5. Откручиваем два винта, которые крепят трубку теплообменника газовой колонки к водяному блоку, и освобождаем прижимной фланец. Извлекаем трубку из водяного блока.
6. Отсоединяем разъем микровыключателя. На фото видно, что он замотан целлофаном. У данной колонки тек сальниковый узел и так вот решили «заколхозить», что бы спасти микровыключатель.
7. Отсоединяем провода от газового электромагнитного клапана.
8. Отсоединяем провод заземления от газового блока, открутив винт.
10. Отсоединим два самореза, которые крепят блок электродов розжига и ионизации к горелке газовой колонки Oasis. Снимем провода, идущие на электроды.
11. Откручиваем 2 винта, которые крепят газовый блок колонки к задней стенке.
Почему двухконтурный газовый котел вдруг, перестал нагревать горячую воду?
Отсоединим провода питания 1 от батарейного отсека 2 газовой колонки.
13. Теперь нам ничего не мешает демонтировать водогазовый узел и горелку в сборе.
14. Две половинки корпуса водяного блока колонки стягиваю 4 винта. Что бы разобрать блок, нам надо их выкрутить. Скорее всего, это у вас не получится, если полезете туда с отверткой. Винты сделаны из низкокачественной стали и вы сорвете им шлицы. Что бы этого не произошло, советую сорвать винты сначала чем-то типа плоскогубцев, а потом спокойно крутить отверткой.
15. Блок располовинен.
16. Снимаем мембрану водяного блока 1 и тарелку штока водяного блока 2.
16. Под тарелкой штока водяного блока находится шестигранник- это видимая часть сальникового узла. Нам надо его выкрутить. Обычно откручивается легко, но шестигранник там на 15 или на 16 (не ходовой размер в России). Грань очень тонкая, ее сложно зацепить ключом. Не сорвите.
17. На этом фото мы видим сальниковый узел в сборе, который я извлек.
На этом разборку мы закончили, теперь Газовую колонку Оазис можно собирать в обратной последовательности, поменяв сальниковый узел и мембрану. До кучи я меняю и микровыключатель, если на него капала вода. Но это на ваше усмотрение. Надеюсь, моя статья оказалась Вам полезной, и вы произвели ремонт, устранили неисправности сами. Если вам не хочется заморачиваться с поиском запчастей и самостоятельным ремонтом, то обращайтесь ко мне, я приеду для ремонта
Https://gazmaster34.ru/remont-gazovyh-kotlov.html
Надеюсь, Вам будет полезна инструкция на газовую колонку Oasis. Скачать
Как устранить тактование газового котла в режиме ГВС
Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.
Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.
Почему из котла то холодная, то горячая вода
Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает в диапазоне мощностей от минимальной до максимальной. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт. , котел обеспечивает нагрев воды на разницу температур dT=30 о С , при максимальном расходе горячей воды 11,1 л/мин .
Минимальная мощность котла в режиме ГВС 8,5 кВт . Не трудно рассчитать, что этой минимальной мощности достаточно для того, чтобы нагреть воду на ту же разницу температур, например dT=45-15=30 о С , при расходе горячей воды 4 л/мин. А для нагрева расхода воды 1,5 л/мин , при котором включается горелка котла, необходима работа котла с мощностью меньше минимальной — всего 3,15 кВт .
Конструкция современных смесителей делается с учетом необходимости экономии воды. Кроме того, в котлах и колонках имеются ограничители расхода горячей воды. Например, в доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин ., в умывальнике 4 л/мин ., в мойке кухни 5 л/мин . Расход воды в кранах удобно измерять, если вызвать строку d.36 сервисного меню котла Protherm Gepard (Panther), или измерить время наполнения водой 3-х литровой банки (секундомер есть в смартфоне).
Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают. Кроме того, для получения комфортной температуры, горячую воду всегда смешивают с холодной.
Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодического включения/выключения горелки при колебаниях величины расхода.
С учетом всех этих обстоятельств, реальное количество воды, которое должен нагревать котел за минуту, будет примерно равно – 1,5-4,5 л/мин .
Очевидно, что разница между заводскими настройками минимальной и максимальной мощности котла, рассчитанными на нагрев 4-11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в пределах настройки минимальной и максимальной мощности (8,5 — 23,3 кВт ) регулируется автоматикой. Очевидно, что огромная разница между настройками мощности котла, и мощностью, необходимой на нагрев реального расхода воды (3,15 — 9,4 кВт ), приводит к тому, что автоматика котла не способна привести мощность котла в соответствие с потребностями системы ГВС.
Большое превышение установленной на заводе мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.
Настройка, регулировка температуры горячей воды в системе ГВС
Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т о С ) и расхода (Q л/мин ) горячей воды. Жирной линией показаны границы Рабочей зоны. Серая зона, поз.1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).
Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей зоны, границы которой показаны на диаграмме жирной линией.
Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать. В этой зоне, при маленьком протоке воды, мощность котла оказывается избыточной, котел отключается от перегрева, а затем снова включается.
Из диаграммы видно, что котел может нормально греть воду только при расходе горячей воды из крана в ограниченном диапазоне, 4-9 л/мин . При маленьком расходе мощность котла избыточна и он тактует. А при большом — мощности котла недостаточно для нагрева воды до требуемой температуры.
Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую зону на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить мощность горелки котла, сократив подачу газа регулировкой газового клапана.
Как не надо бороться с тактованием
Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, меньше 45 о С, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход. Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. Во многих случаях это действительно помогает, так как расход воды и температура попадают в рабочую зону на диаграме.
В системах ГВС с двухконтурным котлом или с газовой водогрейной колонкой так делать не советую , и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимо всегда держать большой поток воды из крана, невозможно регулировать температуру воды смесителем — все это, создает дискомфорт пользования горячей водой.
Кроме того, дисплей двухконтурного котла с вторичным пластинчатым теплообменником ГВС показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из отопительного контура теплообменника ГВС (температуру обратки из теплообменника ГВС).
В системах с двухконтурным котлом, в котором вода нагревается во вторичном теплообменнике ГВС, автоматика контролирует и поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС), а температура горячей воды на выходе из вторичного контура теплообменника ГВС не контролируется .
Температура горячей воды на выходе из котла будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры и давления воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.
Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее. Если на дисплее установить температуру отопительной воды, например 50 о С , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.
В системе ГВС с двухконтурным котлом температуру воды удобнее регулировать непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой . Чтобы такая возможность была, необходимо иметь некоторый запас по температуре воды на выходе из котла.
Для комфортного пользования горячей водой от двухконтурного котла или колонки рекомендую устанавливать на дисплее в режиме ГВС температуру 52 о С.
Величина температуры 52 о С выбрана из следующих соображений:
- При температуре 54 о С и выше из водопроводной воды начинается интенсивное выделение солей жесткости, которые накапливаются в теплообменнике в виде накипи. Нагревание воды до меньшей температуры защищает теплообменник от отложений накипи.
- Температура 52 о С остается достаточно высокой и позволяет настраивать комфортную температуру воды в смесителе, смешивая горячую воду с небольшим количеством холодной. В редких случаях, когда требуется более высокая температура (например, при наполнении ванны), выгоднее увеличить настройки температуры ГВС на дисплее котла.
Интенсивность отложения накипи в горячей воде зависит от температуры и скорости движения воды возле источника нагрева. По данным исследований, в неподвижной воде, при нагревании воды в баке, камень начинает образовываться уже при температуре 40 °С . При высокой скорости течения горячей воды в проточном теплообменнике, камень начинает образовываться при температуре выше 54 °С .
Настройка мощности горелки котла в режиме ГВС
Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево. Для этого, на газовом клапане уменьшают заводские настройки минимального и максимального давления на выходе газа из клапана, перед горелкой.
В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин ) до минимального, указанного в инструкции (1,5 л/мин ). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Настройка, регулировка газового клапана SIT
Газовый клапан SIT.
Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального давления (расхода) газа; 3 — регулировочный винт минимального давления (расхода) газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.
Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов давления газа, расположенных на корпусе клапана.
К измерительному штуцеру (1) присоединяют U-образный манометр, для контроля величины давления газа перед горелкой. Величину давления газа, соответствующую минимальной и максимальной мощности котла, указывают в заводской инструкции. Например, для котла Protherm Gepard 23 MTV минимальной мощности 8,5 кВт соответствует давление 15 мм. вод.ст. (миллиметров водного столба). Для максимальной мощности 23,3 кВт давление газа на штуцере должно быть 85 мм.вод.ст.
Регулировка давления газа перед горелкой в режиме ГВС
о С .
Снимаем крышку с котла и обеспечиваем доступ к газовому клапану и возможность наблюдать за высотой пламени в горелке. К измерительному штуцеру (1) газового клапана рекомендую присоединить U-образный манометр.
На газовом клапане снять крышку регулировочного устройства (поз.4 на рисунке). Первоначальное положение регулировочных устройств — гайки и винта, относительно корпуса отметить цветным маркером, если потребуется их положение восстановить.
с максимальным расходом воды (рожок в ванной 6 л/мин ).
Отрегулировать (уменьшить) давление газа перед горелкой при помощи гайки регулировки максимального давления газа (поз.2). При вращении вправо подача газа возрастает, а при вращении влево — уменьшается. Цель регулировки — найти границу, когда дальнейшее вращение регулировочной гайки приводит к снижению высоты пламени в горелке, к уменьшению температуры горячей воды из крана и к уменьшению давления газа на измерительном штуцере (1). Гайку оставить в положении близком к найденной границе.
В результате, максимальная мощность котла станет меньше, а правая граница рабочей зоны на диаграмме сместится влево, до точки с координатами, для нашего примера, 60 о С и 6 л/мин .
На дисплее котла температуру горячей воды установить на 52 о С . (о настройке температуры ГВС читайте выше)
На газовом клапане отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности.
Включить на котле режим ГВС, открытием на минимальный проток крана горячей воды с расходом воды, достаточным для включения горелки котла.
Отрегулировать (уменьшить) давление газа перед горелкой при помощи винта регулировки минимального давления газа (поз.3). При вращении вправо подача газа возрастает, а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку (высоту пламени) так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной, котел не тактовал.
В результате, минимальная мощность котла станет меньше. Левая граница рабочей зоны на диаграмме сместится дальше влево, до точки с координатами, для нашего примера, 52 о С и 2 л/мин .
Не следует стремиться уменьшать минимальное давление на выходе газового клапана слишком сильно. Очень маленькое давление газа на горелке может приводить к нарушению устойчивости горения, к срыву и погасанию пламени.
Присоединить на место провод питания модулятора и установить на место крышку модулятора.
Контролируем давление газа в сети
Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.
На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.
Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз. 5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.
Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 – 2,5 кПа (13 – 25 мбар или 132 – 255 мм. вод. ст. ). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.
Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.
Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба – мм.вод.ст .
На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм . Для трубки другого диаметра придется подбирать переходник.
По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.
Регулировка, настройка газового клапана фирмы Honeywell
Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.
В некоторых современных котлах, например «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.
Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.
Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.
Доступ в сервисное меню котла Protherm
Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.
Настройки программы работы котла можно менять на панели управления с помощью двух меню – общедоступного пользовательского и скрытого сервисного меню.
Доступ в сервисное меню котла Gepard
Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.
На панели управления можно вызвать еще одно, скрытое меню – сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.
Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться – появится цифра 0 . – С помощью кнопок + или – (2), введите код, число 35 . – Подтвердите ввод кода нажатием кнопки mode (1). После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0 .
С помощью кнопок + или – d.** .
Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.** » к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). – Изменяйте значения высвечиваемых параметров с помощью кнопок + или – (3) на панели котла. – Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Доступ в сервисное меню котла Panther (Пантера)
Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.
Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться. – С помощью кнопок слева + или – (2), введите код доступа в сервисное меню – число 35 в левой половине дисплея. – Подтвердите ввод кода нажатием кнопки mode (1).
После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки – в правой половине дисплея. – С помощью кнопок слева + или – (2), введите число с необходимым номером строки меню: d.** .
Чтобы изменить значение параметра в строке меню: – Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или – (3) на панели котла. – Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.
Описание некоторых команд сервисного меню
Строка d. 36 – показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин . при разборе горячей воды (только для чтения).
Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.
Строка d.52 – настройка минимальной мощности горелки котла смещением минимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =99. Чем меньше значение параметра, тем слабее интенсивность горения газа.
Строка d.53 – настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell . Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.
Строка d.88 – Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) . Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин . Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин . При этом продолжительность расхода должна составлять минимум 2 секунды.
Строка d.96 – Настройка котла на параметры, установленные с завода. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 – замена на настройки с производства не будет выполнена; 1 – будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».
Настройка, регулировка минимальной мощности котла с газовым клапаном Honeywell
Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.
Настройка максимального давления газа:
На дисплее котла устанавливаем максимальную температуру нагрева горячей воды 60 о С .
Снимаем крышку с котла и обеспечиваем доступ к газовому клапану и возможность наблюдать за высотой пламени в горелке. К измерительному штуцеру на выходе клапана рекомендую присоединить U-образный манометр.
Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды (рожок в ванной 6 л/мин ).
d.53 , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 .
По шагам уменьшаем значение параметра в строке d.53 и фиксируем результат. Например, устанавливаем в строке =-30 (минус 30 меньше, чем минус 17) и нажимаем «mode», чтобы изменения вступили в действие. Смотрим высоту пламени в горелке и величину давления газа. Они не изменились.
Цель регулировки — найти границу, когда дальнейшее уменьшение параметра в строке d.53 приводит к снижению высоты пламени в горелке и к уменьшению давления газа на измерительном штуцере. В нашем примере, высота пламени и давление стали уменьшаться при установке параметра в строке d. 53 меньше =-70 (напомню, заводская настройка =-17)
В результате, правая граница рабочей зоны на диаграмме сместится влево, до точки с координатами, для нашего примера, 60 о С и 6 л/мин . Максимальная мощность котла станет меньше.
Настройка минимального давления газа перед горелкой:
Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на минимальный проход кран разбора горячей воды с расходом, достаточным для включения горелки котла.
В сервисном меню выбираем строку d.52 , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме минимальной мощности. Например, на новом котле заводская настройка параметра минимальной мощности в строке d.52 была = 72 и имело место тактование горелки в режиме ГВС.
Проводим эксперименты – уменьшаем значение параметра в строке d.52 =60 , нажимаем «mode», чтобы изменения вступили в действие, и проверяем результат. Если тактование не прекратилось, то еще уменьшаем параметр в строке d.52 =50 и наблюдаем за изменением температуры горячей воды в кране. Так, по шагам, уменьшаем параметр в строке d.52 до тех пор, пока не добьемся отсутствия колебаний температуры при комфортном расходе воды.
Уменьшаем тактование до приемлемого комфортного уровня. Не следует стремиться уменьшать минимальное давление на выходе газового клапана слишком сильно. Очень маленькое давление газа на горелке может приводить к нарушению устойчивости горения, к срыву и погасанию пламени.
Например, на новом котле температура горячей воды в кране достигала 52 о С , после установки в строке d.52 параметра =30 (напоминаю, заводская настройка была =72). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин ) до минимального 1,5 л/мин . Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Как настройки газового клапана для ГВС повлияют на отопление
Уменьшение настройки давления на выходе газового клапана для ГВС приведет также к некоторому снижению мощности котла в режиме отопления. Но в большинстве случаев максимальная мощность двухконтурного котла выбирается для покрытия требований нагрева воды, которые превышают необходимую мощность для системы отопления.
Для нашего примера максимальная мощность котла снизится с 23,3 кВт. до 12-14 кВт . Этой мощности будет достаточно для отопления дома с отапливаемой площадью до 140 м 2 .
Максимальная мощность двухконтурного котла, как правило, больше, чем это необходимо для работы отопления. Поэтому, после настройки режима ГВС, в большинстве случаев, достаточно увеличить настройку максимальной мощности при работе котла в режиме отопления. Как это сделать
Если мощность котла в режиме отопления все же окажется недостаточной, то придется восстановить заводские настройки газового клапана. В этом случае, для устранения тактования ГВС рекомендую подключить к котлу бойлер.
О минусах уменьшения настроек мощности котла
В сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт. ) и 79,4% при работе с минимальной мощностью (8,5 кВт. ) Представьте, как еще уменьшится КПД, если этому котлу придется работать с минимальной мощностью 4 кВт. Учтите, что двухконтурный котел в течении года большую часть времени работает в режиме отопления и ГВС с минимальной мощностью. Минимум 1/4 часть израсходованного газа будет буквально вылетать бесполезно в трубу. Но тактование, как уже указывалось выше, тоже снижает КПД котла, ведет к перерасходу воды и газа, делает пользование водой не комфортным.
В комментариях к статье читатель Сергей пишет: «Завод изготовитель не просто так установил минимальную и максимальную мощность котла. По вашим словам, если бы это все было так просто, то производитель бы с помощью своих сервис представителей перенастраивал котлы так как вы об этом говорите. Но производитель в этих случая настаивает бороться с напором а не с котлом. Я так понимаю это связанно с тем что менять минимальный/максимальный диапазон на горелке – опасно, для котла в первую очередь. Если занизить давление подаваемого газа на горелку то пламя опустится, в этом случае с течением времени горелка будет повреждена?»
А это мой ответ Сергею: «У меня котел работает уже пятый год. Каждый год летом чищу и осматриваю горелку. Никаких следов повреждения или перегрева не вижу. Делаю так и для других. Защиты от низкого давления газа на котлах нет. Значит и производитель считает, что это не опасно.
Низкое давление опасно для котлов с горелками, в которых газ предварительно смешивается с воздухом и уже готовая смесь выходит из горелки. Тогда да, при низком давлении, пламя может проскакивать даже внутрь горелки и действительно повреждать горелку.
У большинства бытовых котлов горелка не такая. Есть опасность погасания, задувания пламени, но в котлах есть защита, которая отключит котел и выдаст ошибку.
Выбор за хозяином – или жить с тактованием, или менять настройки, или покупать бойлер или другой котел.
Производители, продавцы и спецы фактически обманывают покупателей, за редким исключением не информируют их о тактовании двухконтурного котла при малых расходах воды. Покупатели думают, что будет нормальная горячая вода при минимальном расходе, указанном в инструкции, а потом оказывается, что это не так. Перенастройка сильно снижает КПД котла. Этой информации нет в инструкциях и описаниях для пользователей. Если бы покупателям это все объясняли, то они бы покупали другие котлы.»
Выбираем мощность газового котла для дома правильно
Большинство газовых двухконтурных котлов, которые имеются в продаже, рассчитаны на работу с минимальной тепловой мощностью более 8 кВт.
Некоторые производители стали «хитрить». В программе управления котлом ограничивают максимальную тепловую мощность в режиме отопления. И указывают её величину в обозначении марки котла. В продаже появились котлы с указанием в марке котла мощности, например – 12 кВт. При этом, в паспорте котла максимальная мощность в режиме ГВС остается 20 – 24 кВт. , а минимальная во всех режимах более 8 кВт.
В продаже также можно найти двухконтурные газовые котлы с максимальной тепловой мощностью 20 – 24 кВт. и минимальной меньше 5 кВт. Такие котлы наилучшим образом соответствуют потребностям систем отопления и ГВС небольших частных домов и квартир. На максимальной мощности котел работает в режиме ГВС. На минимальной мощности – в режиме отопления.
Для приготовления горячей воды и отопления домов и квартир с отапливаемой площадью до 120 м 2 , с одной ванной, рекомендую устанавливать двухконтурные газовые котлы с расширенным рабочим диапазоном мощности:
- с максимальной мощностью 20 – 24 кВт.
- и минимальной менее 5 кВт.
Фильтр на входе отопительной воды в теплообменник ГВС
Проблемы с нагревом горячей воды иногда возникают и усугубляются из-за засорения фильтра, установленного на входе отопительной воды в пластинчатый теплообменник ГВС. Фильтр защищает пластинчатый теплообменик ГВС от попадания грязи из контура отопления.
Если фильтр сильно забит грязью, то в режиме ГВС это чаще всего проявляется как ошибка: «перегрев первичного контура на подаче (NTC2)» . Срабатывает защита от перегрева и котел отключается.
У всех марок котлов фильтр снимается по разному. Но особых сложностей эта процедура обычно не представляет. Какого-то специального инструмента не требуется. Но будет лучше найти инструкцию, сайт, картинки или видео в интернете на эту тему. На первый раз можно пригласить специалиста сервиса и посмотреть, как он снимает фильтр.
Чистка фильтра ГВС двухконтурных газовых котлов Protherm Gepard и Panther (Пантера)
1 – крепежные шины, держатели теплообменника; 2 – винт держателя; 3 – прокладка; 4 – фильтр отопительной воды на входе в теплообменник; 5 – теплообменник ГВС газового котла;
Для чистки фильтра теплообменника ГВС необходимо:
- Закрыть краны на подаче и обратке отопительной воды.
- Открыть сливной вентиль на котле, справа под насосом, и слить отопительную воду из котла.
- Закрыть кран на входе холодной воды и отсоединить тубу холодной воды от котла. Через открытый патрубок холодной воды из котла будет сливаться вода. Открывают водоразборные краны горячей воды для полного освобождения от воды тракта ГВС.
- Снять винты (2) и держатель (1) с обеих сторон пластинчатого теплообменика.
- Снять пластинчатый теплообменик ГВС (5). Корпус пластинчатого теплообменника прижат крепежными шинами к основанию. После того, как шины сняты, потяните теплообменник вверх и достаньте его.
- Снять прокладки (3).
- Достать фильтр (4) из гидрогруппы.
- Прочистить фильтр и все вернуть обратно.
Рекомендуется каждый раз при установке менять прокладки между теплообменником и основанием (3). Прокладка теплообменника ГВС, резиновое кольцо: 22,2х13,5х5 мм. Изнутри — кольцевая выемка. Артикульный номер: 0020014166 (10 штук).
При обратной установке проверяют правильность расположения теплообменника – надписи маркировки на его боковой стенке должны смотреть вперед. Рекомендую воспользоваться моментом и снятый с котла теплообменник очистить от накипи . Как это сделать — читайте следующую статью на эту тему.
Конструктивные и модификационные решения современных газовых котлов направлены на бесперебойную и эффективную работу. Популярные в России котлы «Аристон» – не исключение. Но иногда происходят сбои, когда агрегат перестаёт исправно выполнять свою основную функцию – нагрев воды для обеспечения горячего водоснабжения и отопления помещения. Чтобы понять, в чём причина неисправности, почему котёл «Аристон» не греет горячую воду, нужно понять, как работает система.
Читайте в статье
Принципы работы
Газовые котлы, как правило, имеют два контура – отопительный и подогрева воды. Двухконтурные приборы – это совокупность нескольких блоков, отвечающих за определенный функционал системы. Так, газовый блок отвечает за зажигание и горение горелки, которая позволяет греться теплопроводящей жидкости, в водяном узле происходит подача воды и обеспечение необходимого давления в магистрали, дымоотводный блок выбрасывает в окружающую среду продукты сгорания, управляющий блок контролирует работу всех систем котла.
При запуске агрегата при помощи насоса происходит закачка воды в систему, проходя по трубам теплообменника. Как только жидкость поступила в водяной узел, открывается клапан подачи газа и срабатывает зажигание горелки. Процесс прогревания корпуса теплообменника происходит равномерно и контролируется температурными датчиками.
Важно! Цикличность нагрева регулируют датчики. При снижении температуры воды до определённой температуры именно датчики передают импульс на управляющий модуль для возобновления нагрева.
Когда горячая вода поступает в смеситель, подключается датчик потока. От него к плате поступает сигнал, после чего срабатывает трехходовой клапан и переключается на обогрев водоснабжения.
Основные проблемы почему котёл не греет воду
Чаще неполадки у котла выявляются в отопительный сезон, когда работают оба контура прибора. Существует две основные проблемы, с которыми сталкиваются обладатели настенных газовых котлов, таких как «Аристон»:
- все системы котла работают, прибор включается, но слабо греет воду или не нагревает вообще;
- котел не запускается, и, как следствие, не происходит подача горячей воды.
У каждой из этих проблем есть свои причины и способы решения. Чтобы устранить неполадки, нужно разобраться, что стало причиной и послужило их возникновению.
Перед выяснением причин неисправности агрегата следует заглянуть в руководство по эксплуатации, прочитать инструкции и проверить правильность настроек и подключения прибора.
Обратите внимание! Современные газовые котлы снабжены диагностической системой, которая выявляет неисправности и выводит код ошибки на дисплей. Расшифровать коды поможет инструкция к агрегату.
Если все требования и условия соблюдены, следует рассмотреть наиболее часто встречающиеся причины неисправностей:
- Засор. Эксперты утверждают, что использование нефильтрованной рабочей жидкости повышает риски засора труб теплообменника. Образовавшаяся накипь уменьшает его теплопроводность, что заставляет работать агрегат с перерасходом энергоносителя. При этом не достигается оптимальный температурный режим даже при непрерывной работе прибора. Из-за осевшего внутри труб теплообменника известкового налёта металл подвергается коррозийным изменениям, что может привести к его разрыву.
- Неисправный насос. Циркуляция теплоносителя может быть прекращена по причине скопления воздуха, так называемой воздушной пробки в насосе. Второй причиной неполадки насоса может стать ротор, который заклинило. Переставший функционировать циркуляционный насос может привести к перегреву газового котла.
- Застопорился датчик протока. Внутри котла находится датчик в виде турбины, напоминающей маленький вентилятор. Когда турбина крутится внутри датчика, за счёт тока жидкости вырабатывается электрический импульс, который подаётся на управляющий блок. Таким образом электросистема понимает, что нужно прогревать теплоноситель.
- Заклинило трехходовой клапан. Такая неисправность не позволит переключить подачу воды с отопления на ГВС. Стопор клапана может произойти из-за засора, как самой детали, так и газового шланга или фильтра.
- Недостаточное давление. Если объём жидкости в системе не создаёт нужного давления, клапан подачи воды не открывается, что приводит к отказу зажигания горелки.
Возможные нюансы
Сегодня на рынке присутствует множество газовых настенных котлов различных производителей. Принцип работы агрегатов у всех моделей по сути один и тот же, но у каждой торговой марки есть свои нюансы, которые могут иметь отношение к причинам неисправностей и, как следствие, плохому нагреву воды.
- «Аристон» – итальянская торговая марка, которая отличается надёжностью. Котлы бренда адаптированы к отечественным инженерным коммуникациям и эксплуатационным условиям. Наиболее часто встречающаяся причина неисправностей – жесткая вода, которая способствует образованию засоров теплообменника и циркулирующего насоса.
- «Навьен» – корейские автономные газовые котлы. Они просты в эксплуатации и эффективны. Особенностью модификации является наличие двух теплообменников и отсутствие панели управления на корпусе. Причиной того, почему котёл «Навьен» плохо греет горячую воду, может стать остановка работы оборудования. Виной этому датчик давления воздуха, который при наличии обратной тяги в дымоотводном узле подаёт сигнал управляющей плате, из-за чего закрывается клапан подачи газа на горелку.
- «Вайлант». Немецкое качество полностью отражено в агрегатах под этой торговой маркой. Так как прибор имеет европейское происхождение, чаще всего страдают его теплообменники, которые засоряются из-за ненадлежащего качества проводящей тепложидкости.
- «Бакси» – ещё один представитель итальянских производителей автономного отопительного оборудования. У него простые и надёжные котлы. Основной причиной того, почему «Бакси» не нагревает воду, как отмечают специалисты по обслуживанию подобных агрегатов, является заводской брак, который иногда встречается у модельной линейки этой фирмы.
- «Ардерия» – южнокорейский производитель. Он предусмотрел определённый алгоритм управления отопительным оборудованием. Неправильные настройки могут стать ответом на вопрос о том, почему котёл перестал греть воду.
- «Протерм» – дочернее предприятие немецкой фирмы «Вайлент». При эксплуатации этих котлов нужно следить за качеством теплопроводящей жидкости, использовать очищающие фильтры, чтобы предотвратить засор теплообменника.
- «Будерус» – ещё один «немец» на отечественном рынке автономного отопительного оборудования, который зарекомендовал себя с положительной стороны. Как у всех европейцев, неисправности могут быть вызваны образованием известкового налёта внутри системы теплообмена, а также засорением датчика протока рабочей жидкости.
Возможные способы решения проблемы
Когда известна причина, почему котёл не греет воду, можно попытаться устранить её самостоятельно. Производители часто делают механические узлы доступными для самообслуживания.
Важно! При устранении неполадок собственными силами нужно перед началом работ агрегат отключить от электрического питания и освободить внутренние узлы от теплоносителя
- При засоре теплообменника можно прочистить его с помощью специальных жидкостей, либо применив проверенные домашние средства для удаления накипи. В последующем лучше использовать фильтрующие устройства на входе теплоносителя в котёл.
- Если причина в неисправном насосе, следует разобрать его и осмотреть ротор. При обнаружении посторонних частиц, которые стопорят свободное движение, необходимо удалить их. Также подлежит осмотру фильтр на предмет засора.
- Когда причиной неисправности стал датчик протока воды, необходимо достать из него деталь, внутри которой находится турбина. Если при вращении пальцем она начинает щёлкать или тормозить по ходу движения, это значит, что в корпусе находятся посторонние частицы. Следует попытаться промыть турбину и прочистить каждую её лопасть с помощью ватной палочки, смоченной в очищающей жидкости.
- Трехходовой клапан, если он стал причиной неисправности котла, также необходимо прочистить, а заодно проверить газовый шланг и фильтр.
- При пониженном давлении следует проверить все фитинги и вентили на приборе, напор, с которым вытекает вода из смесителя. Если протечек нет, а напор слабый или отсутствует, то простое пополнение воды в расширительном баке поможет решить проблему.
Одним из главных советов является соблюдение правил эксплуатации и следование рекомендациям производителей. Важно помнить, профилактика всегда выгоднее и лучше, чем ремонт. Своевременное обслуживание, проверка основных узлов системы позволит продлить срок службы автономного отопительного прибора.
В процессе эксплуатации двухконтурного газового котла каждый пользователь столкнётся с определёнными проблемами, связанными с работой контура горячего водоснабжения. Эти проблемы неизбежны. Они появляются всегда, вне зависимости от фирмы-производителя котла и от его теплообменника, от особенностей конструкции котла; неважно, является ли котёл настенным или напольным. Часто котел начинает плохо греть горячую воду или не греть ее совсем. Особенно когда вы используете несколько точек одновременно. Поговорим в этом материале, как избавиться от этой проблемы навсегда.
В любом помещении, где установлен двухконтурный газовый котёл, будь то квартира, загородный дом или офис, непременно присутствуют несколько мест, являющихся точками забора воды: умывальник в туалете, душ в ванной комнате, мойка на кухне. Все эти точки подсоединены к контуру горячего водоснабжения котла.
Что происходит, когда включают горячую воду на одной точке забора
Двухконтурный котёл выставлен на поддержание определённой температуры в контуре горячего водоснабжения. При включении горячей воды на одной из точек:
- некоторое время из крана продолжает идти холодная вода, которая до его открытия стояла в трубе,
- включается подогрев котла, при этом требуется определённое время для того, чтобы он вышел на заданную температуру,
- через несколько секунд подогретая вода поступает в трубу и начинает движение к точке забора,
- ещё несколько секунд необходимы для того, чтобы горячая вода дошла до точки забора,
- дополнительные несколько секунд необходимы в связи с тем, что поступившая вода кажется потребителю слишком горячей, и он регулирует подачу воды смесителем.
Таким образом, от момента открытия крана горячей воды и до момента начала подачи воды, имеющей комфортную температуру, проходит как минимум несколько секунд. Чем дальше расположена точка забора воды от котла, тем больше этот промежуток времени.
Всё это время пользователь не может полноценно использовать воду и он будем, что котел не греет нормально горячую воду. Он ожидает момента поступления воды, имеющей комфортную температуру. Между тем вода, имеющая не комфортную для пользователя температуру, просто уходит в канализацию.
Непроизводительный расход воды может составлять от нескольких литров до десятка литров в зависимости то того, как далеко находится точка забора воды от котла.
Что происходит, когда включают горячую воду одновременно на двух точках забора
Схема усложняется, если во время использования горячей воды на одной точке забора, возникает необходимость её включения на другой точке, например: при включенном душе в ванной комнате появилась необходимость помыть руки в умывальнике туалета. В этом случае:
- скорость использования горячей воды резко увеличивается, её расход возрастает,
- появляется слабый напор горячей воды;
- приход холодной воды в котёл увеличивается,
- падение температуры теплообменника котла приводит к тому, что температура воды на первой точке забора перестаёт быть комфортной,
- несколько секунд необходимы для включения автоматики котла на нагрев,
- еще несколько секунд — на то, чтобы оба пользователя на двух точках забора смогли пользоваться водой, имеющей комфортную температуру.
Всё это время оба пользователя не могут полноценно использовать горячую воду. Она поступает с перебоями. Непроизводительный расход воды, бесполезно уходящей в канализацию, резко увеличивается.
А вдруг один из пользователей выключил воду? В этом случае расход горячей воды резко падает. На обогревателе двухконтурного газового котла происходит скачок температуры. Как следствие, резко возрастает температура горячей воды на той точке забора, которая продолжает работать. Пользователь не может полноценно использовать воду, она уходит в канализацию до тех пор, пока на котле не сработает автоматика, и вода нужной температуры станет поступать к пользователю в стабильном режиме.
Поскольку подобные ситуации повторяются по несколько раз каждый день, то непроизводительный расход горячей воды нарастает с каждым днём. При этом не следует забывать и о дискомфорте, который испытывают пользователи в моменты нестабильной подачи горячей воды.
Способы решения проблемы
Проблема может быть решена способами, требующими значительных вложений средств, например:
- использование вместе с котлом,
- покупка нового котла с встроенным бойлером.
Однако есть способ менее затратный, но весьма продуктивный – врезка электрического накопительного нагревателя в контур горячего водоснабжения. Причём, для этой цели, вполне подходит любой стандартный нагреватель объёмом 30 л, вне зависимости от фирмы-производителя.
Используйте водонагреватель
Водонагреватель, врезанный в контур горячего водоснабжения, выступает в роли буферной ёмкости. Его предназначение – выравнивание температуры горячей воды и сглаживание возможных скачков температуры. Водонагреватель накопителя и нагреватель газового котла выставляют на одну и ту же рабочую температуру.
Даже в случае одновременного включения кранов горячей воды на разных точках её забора, все пользователи в первое время будут получать воду из накопителя. Снижаются затраты времени, связанные с ожиданием комфортной температуры воды. Снижается непроизводительный расход воды.
Включение и выключение подачи горячей воды на любой точке забора вызывает перепад температуры воды на выходе из газового котла. Однако эта вода попадает в нижнюю часть водонагревателя, а при её выходе из верхней части температурный скачок полностью сглаживается.
Подключение водонагревателя через шаровый кран позволяет в любой момент перейти на обычную систему работы газового котла, что может обеспечить бесперебойное горячее водоснабжение в случае поломки водонагревателя.
Использование байпас перемычки с краном в непосредственной близости к котлу позволяет исключить котёл из системы горячего водоснабжения. В случае нахождения котла на техническом обслуживании, использование имеющегося водонагревателя позволит обеспечить бесперебойную работу системы горячего водоснабжения.
Используйте расширительный бакВ зимний период, когда у котла задействован контур отопления, любое включение горячей воды приводит к тому, что отключается для того, чтобы мог включиться контур горячего водоснабжения. В летний период, когда у котла не задействован контур отопления, каждое включение горячей воды приводит к включению газового котла.
Зачастую пользователь открывает кран горячей воды для того, чтобы просто ополоснуть руки. Котёл включается или переключается, горячая вода идёт по трубам. Но пользователь может её просто не дождаться, помыв руки холодной водой.
Между тем частые и бесполезные включения и переключения котла «съедают» его ресурс работы. Возможный выход – установка небольшого расширительного бака. Его устанавливают перед водонагревателем. При наличии такого бака, в первое время после включения крана горячая вода поступает в трубу исключительно из водонагревателя благодаря росту давления в баке. Таким образом, в случае непродолжительного использования горячей воды, отпадает необходимость включения и переключения котла.
Используйте рециркуляционный насосОптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.
Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.
Эффективность предложенного способа
При сравнительно небольших денежных затратах установка водонагревателя, расширителя и насоса позволяет:
- сэкономить до 25 тыс. литров воды в год, если в квартире живёт семья из четырёх человек,
- использовать воду комфортной температуры даже в случае одновременной работы нескольких точек забора воды,
- снизить расход газа и электроэнергии,
- продлить срок службы двухконтурного котла.
Котел не греет или плохо греет горячую воду: причина и решение
Если газовый котел не греет воду для гигиенических или общих технических нужд, проблему можно решить нагревом необходимого количества жидкости в кастрюле. Гораздо больше проблем возникнет зимой, когда заблокирована система отопления. При длительном отсутствии хозяев возможно замораживание системы. Последующее восстановление ее работоспособности сопряжено со значительными финансовыми и временными затратами. Для исключения подобных негативных ситуаций надо подобрать и применить комплекс эффективных профилактических мероприятий.
Конструктивные особенности газового котла Бакси (baxi), Навьен, Аристон
В любом случае пригодится ознакомление с техникой данного класса и особенностями современных моделей. Эти знания помогут правильно выбрать оборудование, не совершать ошибки в процессе эксплуатации.
В бытовых котлах Бакси (baxi), Навьен и Аристон для нагрева воды сжигают газ, дизельное и твердое топливо, применяют электрические ТЭНы. Для более полного использования потенциала энергетических ресурсов совершенствуют теплообменники. В них делают длинные протоки сложной формы, чтобы обеспечить длительное нахождение жидкости в рабочей зоне.
Актуальной тенденцией является компактность. Производители предлагают газовых котлы с квадратными корпусами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.
Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, изменяют режимы работы с учетом показания датчиков температуры на улице и в отдельных комнатах. При перегреве техника выключается без вмешательства со стороны пользователя.
Необходимо рассмотреть внимательно ситуации, когда газовый котел Бакси не греет воду. Это происходит, например, при прекращении подачи энергетических ресурсов. Соответствующую проверку сделать не сложно даже без специальной профессиональной подготовки.
Циркуляционные насосы, клапаны, другие типовые узлы и агрегаты редко выходят из строя. Их конструкции рассчитаны на многолетнюю эксплуатацию без обязательного технического обслуживания. В электронных схемах вовсе нет движущихся деталей. Их поломки происходят из-за брака. При соблюдении правил, установленных производителем, ресурс современных газовых котлов отопления составляет более 10 лет.
Повредить электрическую часть оборудования способны броски напряжения в сети питания. Для исключения таких воздействий устанавливают внешний стабилизатор. Пригодится проверка системы заземления. Этим набор профилактических мер по данной группе проблем исчерпывается.
Гораздо сложнее обеспечить защиту от самой распространенной причины поломок газовых котлов – накипи. Именно она будет подробно изучена в данной статье. При нагреве соли кальция и магния преобразуются в твердое состояние. Именно эти примеси засоряют узкие технологические отверстия в теплообменниках. Они же образуют пористую структуру на поверхности электрических нагревательных элементов. При значительном нарушении нормального отвода тепла их корпуса повреждаются.
Для предотвращения образования накипи и извести внутри котла целесообразно установить не химические фильтры (преобразователи воды), магнитные и электромагнитные, которые обеспечат долгую “жизнь” Вашему котлу и бесперебойную подачу горячей воды, а также защитят контур отопления.
Такие фильтры (преобразователи накипи), как АкваЩит или MWS не используют в своей работе химические реагенты и сменные картриджи. Один раз установив такое устройство перед котлом, Вы забудете о проблеме накипи на долгие годы!
Решение проблемы с помощью половолоконного фильтра
Главным недостатком типовых мембран обратного осмоса является ограниченная производительность. Эту проблему решили производители половолоконных фильтров. Современные изделия соответствующей категории способны обрабатывать от 1000 до 8000 литров жидкости за час при тонкости очистки от 0,01 мкм.
Такой фильтр задерживает мельчайшие кристаллы солей жесткости, органические примеси, ржавчину, другие загрязнения. Промывку оборудования можно выполнять вручную без разборки, подключив отдельный патрубок к дренажной системе. Для автоматизации этой процедуры устанавливают электромагнитные клапаны с управлением по сигналу таймера или счетчика расхода. Предварительно следует поставить магистральный фильтр грубой очистки, который предотвратит быстрое засорения основного рабочего блока.
Устранение неисправностей: почему газовый котел плохо греет горячую воду?
Если газовый котел плохо греет горячую воду по причине засорения или разрыва трубки в теплообменнике, необходим ремонт. Его выполняют заменой вышедшего из строя узла. Резьбовые соединения в данном случае не используются, поэтому самостоятельно выполнить разборку и последующий монтаж будет сложно. Для создания качественного соединения пайкой лучше пригласить опытного мастера. Квалифицированный специалист обеспечит необходимый уровень качества, предоставит письменные гарантии.
Узнать заранее о проблеме не просто. Слой накипи растет медленно, поэтому не получится зарегистрировать явное снижение мощности. Посторонние шумы могут быть вызваны прохождением по трубам песка, иных механических примесей. Технологические отверстия слишком малы для визуального осмотра. Для его выполнения требуется демонтаж.
Приведенные сведения объясняют, почему аварийные ситуации такого типа возникают неожиданно. Чтобы предотвратить их развитие в более сложную проблему, можно оснастить котельное оборудование современной системой удаленного контроля. Некоторые производители предлагают готовые решения в виде дополнительного электронного блока и специализированного программного обеспечения.
Соответствующее приложение загружают на смартфон. Преимуществом является возможность дистанционного изменения настроек, проверки показаний температурных датчиков. Если газовый котел Навьен не греет горячую воду из-за накипи, замены теплообменника недостаточно. Эти же загрязнения уменьшают внутренний диаметр труб, сужают протоки в радиаторах. Необходима полная очистка системы.
Эту процедуру выполняют по следующей методике:
- Сливают воду в дренаж.
- Промывают все контуры последовательно, или одновременно специальным раствором.
- Его же используют для очистки теплообменника, если он только засорен и может эксплуатироваться далее.
- После сборки проверяют работоспособность системы под давлением.
- Устраняют выявленные дефекты (трещины, неплотные соединения).
Для удаления кальциевых растворов применяют магнитные преобразователи воды mws или агрессивные химические соединения. Продолжительность стандартной процедуры для одного бытового объекта составляет несколько часов. Соответствующие коррекции делают с учетом реального состояния системы. Сильные кислоты способны повредить металлические части, паяные соединения двухконтурного котла Аристон. По этой причине опытные бригады берут для выполнения заказов инструмент для ремонта.
Самостоятельное выполнение подобных процедур возможно. Но для многих рядовых пользователей оно не целесообразно по нескольким причинам:
- Приходится приобретать дорогое оборудование для перекачки жидкостей, которое будет использоваться.
- Самостоятельный подбор оптимального состава раствора вызовет затруднения.
- В ходе данной процедуры отсутствуют механизмы оперативного контроля процессов внутри системы трубопровода. Это повышает вероятность возникновения поломок.
- При личном выполнении операций не будут получены официальные гарантийные обязательство стороннего исполнителя. Все возникшие в будущем проблемы придется решать за свой счет.
Дополнительно надо отметить, что неосторожное обращение с агрессивными химическими соединениями способно причинить вред здоровью.
Профилактические мероприятия
Специалисты предприятий, предлагающих промывку, рекомендуют делать каждый отопительный сезон. Ее совмещают с общим осмотром оборудования. Периодичность корректируют с учетом уровня жесткости, интенсивности эксплуатации газовых двухконтурных котлов Бакси (baxi), иных значимых факторов.
Такие советы действительно полезны. Регулярная очистка предотвратит более сложные процедуры. Одновременная проверка поможет выявить проблемы на ранних стадиях. Однако надо подчеркнуть главный недостаток данной технологии – она сама способна повредить оборудование. Особенно неприятно, если дефекты проявятся во время отопительного сезона. Доказать вину работников, делавших очистку, будет довольно трудно.
Вместо применения потенциально опасных методик, применяют эффективные защитные мероприятия. Они основаны на современных технологиях водоподготовки.
Чтобы в котле отопления Навьен или Аристон не образовывалась накипь, перед ним устанавливают фильтр для воды от накипи. Они растворяются при прохождении потока воды, создают плотные оболочки вокруг микроскопических частиц накипи (на первых стадиях роста). После такой «модификации» вредные примеси не способны присоединятся к стенкам и друг к другу. Они проходят свободно по контуру, удаляются в канализацию.
Второй метод – замена вредных соединений ионами натрия. Эта процедура осуществляется с применением специальных смол. Их засыпают в две крупные емкости, которые работают попеременно. По мере накопления загрязнений, выполняется промывка с применением недорогого регенерационного раствора из поваренной соли. Такое оборудование применяют для общей защиты квартир, коттеджей, иных объектов недвижимости.
Следующая причина, почему газовый котел не греет горячую воду и ее решенеие, это защитная технология, которая появилась недавно, хотя известна более ста лет. Дело в том, что ранее для обработки от накипи применяли только постоянные магниты. Они теряют свои полезные свойства со временем. Более того, экспериментально обнаружен эффект «привыкания», когда соединения кальция и натрия перестают реагировать на соответствующие воздействия.
В наши дни методика усовершенствована! Сегодня используют электромагнитные преобразователи с генераторами колебаний высокой частоты. При минимальных затратах энергии (5-20 Вт в час) они действуют на дальности до 2 км по длине трубопровода от места монтажа котла отопления Бакси или Протерм. Такая техника сохраняет начальную эффективность на протяжении всего срока службы.
Ультразвуком можно измельчить частицы накипи, устранить старые образования. Но эту технологию применяют редко. Как и кислоты, она способна разрушить конструктивные составляющие системы водоснабжения. Также надо отметить вероятность возникновения гармонических колебаний в звуковом диапазоне.
Мембранные технологии обеспечивают высокий уровень очистки от разных примесей, включая соли жесткости. Но стандартные бытовые установки обрабатывают не более 200 л. жидкости в сутки. Этого недостаточно для потребностей котла отопления Вайлант и горячего водоснабжения.
Особенности разных технологий очистки котла и выводы
Если газовый котел перестал греть воду, приходится его ремонтировать. Для продления срока службы котла отопления Будерус или же Ферроли и предотвращения аварий применяют разные методики. Чтобы выбрать подходящий вариант, надо обратить внимание на следующие детали:
- Промывка агрессивными химическими соединениями не устраняет проблему, а ликвидирует уже образовавшуюся накипь.
- Полифосфаты загрязняют воду, поэтому такую защиту применяют только для контура отопления.
- Соединения натрия безвредны (это – обычная, хорошо очищенная пищевая соль). Однако после соответствующей обработки вода приобретет явно выраженный привкус.
- Ионообменные наполнители чувствительны к температуре, влажности, различным примесям. Следует уточнить требования, которые изложены в официальной инструкции производителя двухконтурного котла Навьен.
- Для подключения электромагнитных преобразователей нужен источник тока соответствующей мощности. Чтобы обеспечить его непрерывную работу в сложных условиях применяют автономные схемы аварийного питания.
При определении причины, почему газовый котел Навьен не греет, либо плохо греет горячую воду, это известковый налет и есть 3 способа защиты, которые необходимо учесть: жесткость воды, архитектурные характеристики объекта недвижимости.
Не включается горячая вода в двухконтурном котле
Главная » Статьи » Не включается горячая вода в двухконтурном котле
То холодная, то горячая вода идет из котла
Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.
Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.
Почему из котла то холодная, то горячая вода
Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает с максимальной мощностью. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт. , котел обеспечивает нагрев воды на разницу температур dT=30 оС, при максимальном расходе горячей воды 11,1 л/мин.
Конструкция современных смесителей делается с учетом необходимости экономии воды. Например, в доме, подключенном к центральному водопроводу, получены следующие результаты измерения максимального расхода воды: через сетку душа 6 л/мин., рожок умывальника 4 л/мин., в мойке кухни 5 л/мин.
Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают. Кроме того, для получения комфортной температуры, горячую воду всегда смешивают с холодной.
Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки при колебаниях величины расхода.
С учетом этих факторов, фактическое количество воды, которое должен нагреть котел за минуту, будет примерно равно — 1,1-4 л/мин.
Очевидно, что разница между заводской настройкой максимальной мощности котла, рассчитанной на нагрев 11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница между максимальной мощностью, и мощностью, расходуемой на нагрев реального расхода воды, приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы ГВС.
Большое превышение установленной на заводе максимальной мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.
Настройка, регулировка температуры горячей воды в системе ГВС
Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т оС) и расхода (Q л/мин) горячей воды. Рабочая область — границы показаны жирной линией. Серая зона, поз. 1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).
Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей области, границы которой показаны на диаграмме жирной линией.
Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать.
Из диаграммы видно, чтобы котел не работал в серой зоне, для устранения тактования при малом расходе воды, температуру нагрева воды лучше устанавливать на максимум, 60 оС .
Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую область на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить максимальную мощность горелки котла, сократив подачу газа регулировкой газового клапана.
Как не надо бороться с тактованием
Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, не более 50 оС, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход. Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. Во многих случаях это действительно помогает, так как расход воды и температура попадают в рабочую область на диаграме.
В системах ГВС с двухконтурным котлом или с газовой водогрейной колонкой так делать не советую, и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимость всегда держать большой поток воды из крана, невозможность регулирования температуры воды — все это, создает дискомфорт пользования горячей водой.
Кроме того, дисплей двухконтурного котла показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС).
В системах с двухконтурным котлом автоматика поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС), а температура горячей воды на выходе из вторичного контура теплообменника ГВС не регулируется.
Температура горячей воды на выходе из котла будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.
Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее. Если на дисплее установить температуру отопительной воды, например 50 оС , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.
В системе ГВС с двухконтурным котлом температуру воды удобнее регулировать непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой. Чтобы такая возможность была, необходимо иметь некоторый запас по температуре воды на выходе из котла.
Для комфортного пользования горячей водой от двухконтурного котла обязательно настраиваем и устанавливаем на дисплее в режиме ГВС максимальную температуру 60 оС .
Настройка максимальной мощности горелки котла в режиме ГВС
Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо максимальную мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево.
В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Настройка, регулировка газового клапана SIT
Газовый клапан SIT.
Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального расхода газа; 3 — регулировочный винт минимального расхода газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.
Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов, расположенных на корпусе клапана.
Регулировка давления газа перед горелкой в режиме ГВС:
На дисплее котла температуру горячей воды обязательно установить 60 оС. (о настройке температуры ГВС читайте выше).
Снять крышку регулировочного устройства (поз.4 на рисунке).
Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды.
Отрегулировать (уменьшить) давление газа перед горелкой при помощи винта регулировки максимального расхода газа (поз.2). При вращении вправо подача газа возрастает,
а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной и комфортной.
Контролируем давление газа в сети
Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.
На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.
Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз.5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.
Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 — 2,5 кПа (13 — 25 мбар или 132 — 255 мм. вод. ст.). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.
Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.
От тактования в режиме ГВС избавляются, уменьшая максимальное давление. Для этого вращают против часовой стрелки регулировочную гайку.
U — образный манометр
Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба — мм. вод.ст.
На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм. Для трубки другого диаметра придется подбирать переходник.
По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.
Регулировка, настройка газового клапана фирмы Honeywell
Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.
В некоторых современных котлах, например «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.
Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.
Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.
Доступ в сервисное меню котла Protherm
Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.
Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.
Доступ в сервисное меню котла Gepard
Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.
На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.
Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0. — С помощью кнопок + или — (2), введите код, число 35. — Подтвердите ввод кода нажатием кнопки mode (1).
После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.
— С помощью кнопок + или — (2), введите число с необходимым номером строки меню: d.**.
Чтобы изменить значение параметра в строке меню: — Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). — Изменяйте значения высвечиваемых параметров с помощью кнопок + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются.
Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Доступ в сервисное меню котла Panther (Пантера)
Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.
Панель управления котла Protherm Panther (Пантера)
Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться.
— С помощью кнопок слева + или — (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея.
— Подтвердите ввод кода нажатием кнопки mode (1).
После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея. — С помощью кнопок слева + или — (2), введите число с необходимым номером строки меню: d.**.
Чтобы изменить значение параметра в строке меню: — Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются.
Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.
Описание некоторых команд сервисного меню
Строка d.36 — показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин. при разборе горячей воды (только для чтения).
Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.
Строка d.53 — настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.
Строка d.88 — Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) . Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин. Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин. При этом продолжительность расхода должна составлять минимум 2 секунды.
Строка d.96 — Настройка котла на параметры, установленные с производства. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 — замена на настройки с производства не будет выполнена; 1 — будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».
Настройка, регулировка максимальной мощности котла с газовым клапаном Honeywell
Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.
Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на полный проход кран разбора горячей воды с максимальным расходом, в нашем примере это кран на сетку душа.
В сервисном меню выбираем строку d.53, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 и имело место тактование горелки в режиме ГВС.
Проводим эксперименты — устанавливаем почти минимальное значение параметра в строке d.53 =-90 и проверяем результат. Тактование должно прекратится, но температура воды из крана нас может не устраивать. Тогда увеличиваем параметр в строке d.53 =-80 (-80 больше, чем -90) и наблюдаем рост температуры воды в кране. Так, по шагам, увеличиваем параметр в строке d.53 до тех пор, пока не добьемся необходимой температуры воды из крана.
Увеличивая параметр в строке d.53 , можно прийти к такому результату, что котел начнет тактовать, и температура горячей воды в кране будет оставаться низкой. В этом случае, как правило, необходимо почистить теплообменник ГВС от накипи.
Например, на новом котле температура горячей воды в кране достигала 55 оС , после установки в строке d.53 параметра = — 90 (напоминаю, заводская настройка была = -17). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Еще статьи на эту тему:
посмотрите это веселое видео
domekonom.su
Что делать если котел Vailant не нагревает горячую воду
Котлы Вайлант отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих котлов.
На дисплее котла большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в котле Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному?
Котел Вайлант не нагревает горячую воду из-за засоров
Это одна из самых распространенных неполадок. Чаще всего причина заключается в низком качестве воды – появляется накипь, узлы, фильтры и трубы засоряются.
Если в котле не загорается пламя, начинайте проверку с датчика протока. Найти это приспособление цилиндрической формы достаточно просто. Датчик протока расположен возле насоса, именно к нему подходят провода. Возле насоса установлено два датчика:
- Датчик давления в системе отопления.
- Датчик протока.
Датчик протока по виду напоминает маленький вентилятор, он начинает вращаться от движения воды по трубам. Если датчик протока фиксирует движение воды, в автоматику поступает сигнал о необходимости включать газ и нагревать воду. Если датчик протока засорен, вода будет течь, но вентилятор не двигается. Соответственно, сигнал на включение нагрева не поступает. Решить проблему можно двумя способами:
- Не спешите разбирать котел и попробуйте вначале « продуть» систему. Перекройте вентиль общего водоснабжения дома. Откройте кран горячей воды и выпустите воду из системы. Теперь в трубах увеличился процент воздуха. Начинайте резко открывать и закрывать кран воды непосредственно перед котлом. Эти нехитрые манипуляции помогут создать давление и очистить вентилятор датчика протока от мусора.
- Если «продувка» не решит проблему, необходимо вскрывать котел, откручивать датчик протока и чистить его вручную.
Если котел Вайлант не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно.
Засорение трехходового клапана также может вызвать отказ котла нагревать воду. И этот узел вы можете снять самостоятельно, прочистить и установить обратно.
Купив котел Вайлант, обязательно выясните у продавца информацию о местах, в которых установлены фильтры. Прочищать и менять эти комплектующие вы сможете самостоятельно.
Неисправный насос
Нагрев воды в котле Вайлант во многом зависит от работы насоса. Для ремонта или замены этого агрегата необходимо вызывать специалиста. Но, вы можете самостоятельно проверить, в нем ли заключается причина отказа котла работать.
Установите на котле температуру воды 0 °C и включите режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема заключается в насосе.
Причина отказа котла нагревать воду может заключаться и в элементарном откручивании болтов на участках соединений. Внимательно рассмотрите схему устройства котла и проверьте, плотно ли прилегают все соединения. Возможно, простое подкручивание болтов решит вашу проблему.
Ваша оценка:
Рейтинг: 5 Голосов: 1
Вконтакте
Ок
Мой мир
otoplenie-vdome. ru
Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi), это аналог Навьен и Аристон
Котлы Вайлант и Бакси отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих газовых двухконтурных котлов Baxi, Аристан или Наьен. На дисплее двухконтурного газового котла Бакси большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в двухконтурном газовом котле Бакси или Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному? Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi). Если двухконтурный газовый котел Вайлант, Бакси, Аристан или Навьен не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно. В чем причина? Почему это происходит?
anyask.info
Контур ГВС двухконтурного газового котла-приоритет
Контур ГВС двухконтурного газового котла служит для приготовления горячей воды в доме. Обеспечить комфорт в доме – это не только создать надежную систему отопления (СО), но и снабдить всех проживающих достаточным количеством горячей воды. Рассматривая, в предыдущих постах, системы горячего водоснабжения (ГВС) с накопительным и проточным водонагревателем, мы не связывали их с системой отопления дома, то есть с источником тепла – котельной. В данном случае уместно будет рассмотреть вариант отопления с помощью двухконтурного котла. Что это такое? Уже само название двухконтурный подразумевает наличие двух контуров – контура отопления и контура ГВС. Объединив эти два контура в одном устройстве, мы и получим двухконтурный котел. В настенных двухконтурных котлах используются 2 способа нагрева воды для хозяйственных нужд:
- Для первого способа нагрева воды характерно то, что нагрев воды для ГВС происходит в том же теплообменнике в котором нагревается отопительная жидкость.
- При втором способе нагрева воды, отопительная жидкость нагревается в первичном теплообменнике, а теплообмен между ней и водой ГВС происходит во вторичном пластинчатом теплообменнике.
Принцип работы двухконтурного котла с битермическим теплообменником
Принцип работы двухконтурного котла вам будет не понятен до тех пор, пока вы не поймете как устроен и работает битермический теплообменник. Конструктивно (Рис.1) битермический теплообменник можно охарактеризовать термином «труба в трубе», то есть это знакомый нам водоводяной теплообменник. По внутренней трубе циркулирует вода на нужды ГВС, по межтрубному пространству – вода на нужды системы отопления (СО). Расположен теплообменник непосредственно в камере сгорания котла – вверху над горелочным устройством.
Битермический теплообменник контура ГВС
Рис.1. Битермический теплообменник («труба в трубе»): 1. Выход ГВС; 2. Вход ГВС; 3. Подача в контур отопления; 4. Обратка из контура отопления
Из рисунка мы видим, что горячая вода протекает по внутренним трубкам, а теплоноситель системы отопления в полостях между внутренней трубкой и наружной. Причем хозяйственная вода протекает последовательно по всем 6-ти трубкам, а отопительная течет по 3-м параллельно в одном направлении и по трем параллельно в обратном.
Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается воде циркулирующей по межтрубному пространству. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. Внутренняя труба системы ГВС заполнена водой, но вода не циркулирует – стоит на месте, но данная вода горячая. Это и есть режим «отопление», для которого должен обязательно работать циркуляционный насос, мощность горелки выбирается от температуры наружного воздуха при условии, что температура воздуха в доме не менее 20—22 оС. В режиме «отопление» расход воды в контуре ГВС равен нулю.
Режим ГВС. И в этом режиме, высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается уже стоячей воде межтрубного пространства (циркуляционный насос не работает). А уж от этой воды, через стенку внутренней трубы, тепло передается воде контура ГВС. Вода нагревается до определенной температуры и поступает к водоразборным кранам. Межтрубное пространство СО заполнено горячей водой, но вода не циркулирует – стоит на месте. Это и есть режим ГВС, для которого должен обязательно не работать циркуляционный насос, мощность горелки выбирается от требуемой температуры горячей воды. И надо, дорогие друзья, смириться, что при работе котла в режиме ГВС, батареи отопления остынут и в квартире похолодает. А вот насколько – это уж другой вопрос. Все будет зависеть от продолжительности работы контура ГВС, от того как утеплен дом и его аккумулирующей способности держать тепло и т.д.
Способ нагрева воды в различных схемах ГВС
Принцип работы двухконтурного котла с двумя раздельными теплообменниками и трехходовым вентилем
Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника СО, который расположен над горелкой вверху топки и передается воде циркулирующей по системе отопления. Циркуляция воды осуществляется с помощью циркуляционного насоса, который работает постоянно, как в режиме «отопление, так и режиме ГВС. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. 3-ех ходовой переключающий клапан не позволяет попасть воде во вторичный пластинчатый теплообменник контура ГВС.
Режим ГВС. При открытии крана горячей воды, срабатывает датчик расхода воды и выдает команду на переключение 3-ех ходового клапана в режим ГВС. То есть горячая вода СО, как греющий теплоноситель поступает во вторичный пластинчатый теплообменник контура ГВС, нагревая холодную воду на нужды ГВС. Мощность горелки выбирается от требуемой температуры горячей воды. Как и в схеме с битермическим теплообменником, контура СО и ГВС одновременно работать не могут, поэтому при работе котла в режиме ГВС, батареи отопления остынут и в квартире похолодает.
Каждый из рассмотренных котлов имеет свои преимущества и недостатки. Главным недостатком котла с двумя теплообменниками – это его высокая стоимость, а достоинством является то, что он менее подвержены коррозии и образованию на нем налета (накипи). При выходе из строя вторичного теплообменника есть возможность функционирования котла в режиме отопления. Так что без горячей воды – зато в тепле. Главным достоинством котла с битермическим теплообменником – это его компактность и невысокая стоимость, а недостаток один – при выходе из строя теплообменника, вы остаетесь без тепла и горячей воды. Кроме того замена битермического теплообменника обойдется вам значительно дороже чем замена вторичного. Из всего вышесказанного следует, что если главным критерием выбора котла не является низкая цена, то выбор лучше сделать в пользу котла с двумя отдельными теплообменниками и трехходовым клапаном. Он обеспечит комфорт в доме на 100%.
Небольшое отступление от темы. Дорогие друзья, нижеприведенная ссылка приведет Вас на обучающий курс Зинаиды Лукьяновой Фотошоп с нуля в видеоформате 3.0. Курс содержит 82 урока, которые прекрасны по содержанию и понятны новичку. Здесь же приведены 5 бесплатных урока, просмотрев которые, я оформил заявку на полный курс и не жалею.
Я рекомендую данный курс всем, кому не чуждо чувство прекрасного и кто хочет попробовать себя в удаленной работе по профессии Дизайнер. При,обретя данный курс, вы не будете вечерами ходить из угла в угол, вы не будете чесать пузо, лежа перед телевизором – вы будете работать, создавая прекрасное. И, как сказать, может это и станет вашим смыслом жизни. Я искренне желаю Вам удачи. Вот эта ссылка. Дерзайте! http://o.cscore.ru/28gig49/disc149
Как же подойти к вопросу выбора мощности данного котла? При покупке двухконтурного котла стоит, в первую очередь, рассчитать расход потребляемой горячей воды. Мощность нагрева воды котлом должна соответствовать этому расходу и зависит она от размеров отапливаемой площади и необходимого количества бытовой горячей воды. При этом приоритет контура ГВС должен соблюдаться. Ниже приведена (Табл.1) техническая характеристика двухконтурного котла итальянского настенного марки DOMINA PRO 20F c битермическим теплообменником и корейского двухконтурного настенного котла с двумя раздельными теплообменниками и трехходовым вентилем NAVIEN Ace TURBO 20.
Техническая характеристика двухконтурного котла марки DOMINA PRO 20F и NAVIEN Ace TURBO 20К
Таблица 1
п/п | Наименование | Размерность | DOMINA PRO 20F | NAVIEN Ace TURBO 20 |
1 | Тепловая мощность системы отопления (СО) | кВт | 6,8-20 | 9-20 |
2 | Тепловая мощность системы ГВС | кВт | 20 | 20 |
3 | КПД котла | % | 93,2 | 90-92 |
4 | Производительность ГВС при Δt = 25оС | л/мин | 11,7 | 12,4 |
5 | Давление природного газа на входе | мбар | 20 | 15-25 |
6 | Номинальный расход природного газа | м3/час | 1,57 | 2,0 |
7 | Температура воды в контуре отопления | оС | 30 – 85 | 40-80 |
8 | Температура воды в контуре ГВС | оС | 35 – 55 | 30-60 |
9 | Электрические параметры: напряжение; мощность | В/Гц; Вт | 220/50; 110 | 220/50; 150 |
10 | Присоединительные размеры СО/ГВС/Газ | дюйм | G3/4- G1/2- G3/4 | G3/4- G1/2- G1/2 |
11 | Габаритные размеры (В* Ш*Г) | мм | 655* 350*230 | 695* 440*265 |
12 | Вес без воды | кг | 26,0 | 28,0 |
13 | Стоимость | руб | 32210 | 37239 |
А сейчас, дорогие друзья, я предлагаю вам решить следующую задачку. В предыдущем посте мы остановили свой выбор на проточном водонагревателе ЭВАН В1-18, мощностью W=18 кВт. В продаже данного водонагревателя не оказалось, но был двухконтурный котел NAVIEN Ace TURBO 20, с мощность контура ГВС 20 кВт. Консультант в галстуке и очках заверил нас, что данный котел обеспечит комфорт в доме не хуже чем водонагреватель ЭВАН В1-18, поскольку мощность контура ГВС котла даже немного больше требуемой. После монтажа, мы заполнили ванну в течении 15 минут (комфортное время) горячей водой, но о принятии ванны не могло быть и речи – вода была чуть тепленькая. Используя техническую характеристику двухконтурного котла, объясните в чем ошибся консультант, предлагая нам данный котел.
Будет вода, будет и рыба. Появятся деньги, появится и женщина
Сегодня мы с вами выполнили 4-ый пункт нашего плана расчет системы отопления дома – подробно разобрали способ нагрева воды в контуре ГВС двухконтурного газового котла. Кто еще не присоединился, присоединяйтесь!
С уважением, Григорий
barbotazh. ru
Что делать, если сломался газовый котел и не включается горячая вода? Обзор возможных причин поломки
Установка двухконтурного газового котла позволяет эффективно решить вопрос горячего водоснабжения. Но что делать, если не включается горячая вода в газовом котле? Согласитесь, что не стоит сразу паниковать и звонить в службу спасения или сервисный центр.
Мы познакомимся с принципом работы двухконтурного котла, расскажем о причинах, которые могут привести к прекращению подачи горячей воды и способах устранения возникших неполадок.
Понимая суть работы оборудования, вы сможете не только самостоятельно выявить причины сбоя в работе, но и устранить большинство неисправностей, а также восстановить подачу горячей воды в полном объеме.
Содержание статьи:
- Принцип работы двухконтурного газового котла
- Отличительные схемы работы двухконтурных котлов
- Система с естественной и принудительной циркуляцией
- Что делать, если котел не греет воду?
- Засорение вторичного теплообменника
- Проблемы с датчиком протока
- Неисправность датчика температуры воды ГВС
- Проблемы в работе трехходового клапана
- Выводы и полезное видео по теме
Принцип работы двухконтурного газового котла
Чтобы разобраться в том, почему газовый котел стал плохо греть воду или подача горячей воды вовсе отсутствует, необходимо понять, как работает . Практически любое газовое оборудование данного типа оснащено несколькими блоками.
В основном узле обеспечивается зажигание газовой смеси и ее горение. Дополнительный водяной узел обеспечивает уровень подачи горячей воды, и осуществляет контроль давления в магистрали. За вывод продуктов сгорания за пределы жилья отвечает блок дымоотведения.
При запуске оборудования активируется работа насоса, выполняющего закачку воды в систему. Жидкость начинает циркулировать по трубкам теплообменника, где равномерно прогревается благодаря воздействию горелки.
Котел имеет два контура, один из которых отвечает за отопление, а второй – за работу ГВС. Одновременная работа двух контуров невозможна
Процесс нагрева контролируется или простой механической системой или , в зависимости от модели и сложности устройства. При достижении заданной температуры подача газа прекращается. При снижении температуры до критической величины происходит запуск горелки и цикл повторяется.
Отличительные схемы работы двухконтурных котлов
При возникновении проблем с горячим водоснабжением для выяснения причин необходимо разобраться со схемой работы газового агрегата в режиме ГВС. Существует два варианта с битермическим и вторичным теплообменником.
Котел с битермическим теплообменником
Принцип работы агрегата с битермическим теплообменником связан с конфигурацией – по сути, это одна трубка сложной формы, расположенная внутри другой. По внешней секции трубки движется теплоноситель, а по внутренней – вода ГВС.
При работе в режиме отопления горелка обеспечивает нагревание теплоносителя до заданной температуры и отключается. При открытии крана горячей воды начинается движение жидкости по внутреннему контуру теплообменника, одновременно с этим перекрывается клапан блокировки внешнего контура.
В двухконтурных котлах с битермическим теплообменником в одном теплообменнике одновременно находится внутренний и внешний контуры, отвечающие за работу отопления и ГВС
Горелка работает непрерывно на максимальной мощности, обеспечивая нагрев проточной воды. После закрытия крана открывается клапан подачи теплоносителя, и котел начинает работать в штатном режиме.
Котел с вторичным теплообменником
В другом типе котлов с вторичным теплообменником принцип работы немного иной. За нагрев воды отвечает не просто второй контур, а отдельный пластинчатый теплообменник, оснащенный трехходовым клапаном.
Вторичный теплообменник выглядит предпочтительнее битермического – его легче снять для промывки и очистки
При открытии крана горячей воды происходит перенаправление теплоносителя с одного теплообменника на другой, где и передается тепло, протекающей воде. При этом насос продолжает работать, обеспечивая прокачку теплоносителя по малому контуру.
Система с естественной и принудительной циркуляцией
Причины, по которым газовые котлы перестают греть воду, могут зависеть и от способа циркуляции теплоносителя. Но это больше связано не именно с нагревом воды, а с работой самого устройства. Причиной плохой работы котла, включенного в схему с естественной циркуляцией, является либо несоблюдение уклонов, либо наличие воздушных пробок.
В отопительных контурах с такая проблема отсутствует, так как теплоноситель движется по системе под действием циркуляционного насоса. Далее не будем останавливаться на работе самого газового котла, а будем рассматривать исключительно проблемы ГВС, полагая, что котел нормально функционирует в режиме отопления.
Что делать, если котел не греет воду?
При совмещении в котле функций отопления и горячего водоснабжения нередко возникают ситуации, когда система отопления работает, а горячая вода отсутствует. Проблемы ГВС могут проявляться и в другом виде – объем подогретой воды может быть недостаточным или температура ниже требуемой.
В некоторых случаях может наблюдаться ситуация, когда из крана течет то горячая, то холодная вода. Этому тоже есть разумное объяснение, и причина подобного явления тоже легко устраняется.
Засорение вторичного теплообменника
Зарастание теплообменника отложением солей является наиболее распространенной причиной снижения эффективности работы ГВС. В результате образования накипи не только уменьшается объем теплообменника, но и происходит существенное снижение температуры воды.
Накипь снижает объем проходимости жидкости по контуру, а, откладываясь на стенках теплообменника, снижает его теплопроводность
Это связано с тем, что вода контактирует не с металлом теплообменника, а с накипью, теплопроводность которой существенно ниже. Накипь очень нестабильна, она может раскалываться и расслаиваться. Даже небольшой кусочек или пластинка накипи может попросту перекрыть поток жидкости.
Существует два способа очистки теплообменника – механический и химический. Первый – очень хлопотный и эффективность его гораздо ниже. К тому же в некоторых моделях самостоятельный демонтаж теплообменника может быть не просто затруднительным, но и практически невозможным.
Химическая очистка битермического теплообменника
Промывка осуществляется без демонтажа теплообменника, для выполнения процедуры потребуется бустер объемом 20-30 литров. До начала работ необходимо слить из системы отопления при помощи крана Маевского.
Резервуар бустера заполнить промывочным раствором, и опустить в емкость шланги, свободные концы которых подсоединены к патрубкам теплообменника. Движение жидкости возможно только под действием циркуляционного насоса, его нужно обязательно подсоединить к одному из шлангов.
Концы шлангов необходимо надеть на патрубки теплообменника, а свободные концы поместить в бустер с промывочной жидкостью, подключив циркуляционный насос. Работы можно выполнить, не снимая теплообменник
Идеальным будет подключение реверсивного насоса с возможностью изменения направления потока жидкости. Остается запустить котел на обогрев с заданной температурой 50-60 градусов и оставить минут на 15, периодически меняя направление циркуляции.
Химическая очистка вторичного теплообменника
Промывка вторичного теплообменника двухконтурного газового котла может быть выполнена, аналогично промывке битермического теплообменника. Однако нужно учесть, что вторичный теплообменник легко снимается, поэтому можно повысить качество очистки, выполнив его демонтаж.
Чтобы получить доступ к теплообменнику, необходимо демонтировать переднюю панель агрегата и отодвинуть в сторону блок управления. Теплообменник закреплен двумя болтами в нижней части, вывернув которые, можно легко его извлечь.
Эффективнее всего извлеченный из штатного места поместить в емкость с растворяющим соли раствором и прокипятить. Вместо подходящего бытового средства можно использовать 20% раствор лимонной кислоты.
Хороших результатов можно добиться, если прокипятить вторичный теплообменник в промывочном растворе
При очистке любого теплообменника на завершающем этапе проводится промывка чистой водой. Эта мера необходима, чтобы убрать следы химически агрессивного вещества и прекратить его воздействие на стенки теплообменника.
Существует еще один способ очистки теплообменника – гидродинамический. Для его реализации требуется специальное оборудование и контроль давления на каждом этапе очистки. Поэтому без специальных знаний и навыков его самостоятельное выполнение может быть опасным.
Регулярная очистка теплообменника позволит избежать необходимости использования очень агрессивных составов и даст возможность продлить срок его службы. Рекомендована ежегодная очистка теплообменника по завершении отопительного сезона.
Проблемы с датчиком протока
Возможной причиной, согласно которой газовый котел может перестать греть воду, проблемы с датчиком протока. Устройство представляет собой небольшой вентилятор, вращающийся под действием потока воды. В результате вращения на контрольную плату поступает сигнал для нагрева воды. По причине засорения вентилятор может прекратить вращение.
Устранить засорение можно, не прибегая к демонтажу устройства. Для прочистки достаточно несколько раз открыть и закрыть кран подачи воды. Если такие действия не дадут желаемого результата, то придется снимать датчик и проводить его очистку.
Для этого необходимо:
- Отключить газовый котел от электросети;
- Перекрыть кран подачи воды;
- Слить воду из агрегата.
Обычно датчик протока крепится скобой, вынув которую, можно без труда извлечь устройство. Узел извлекается полностью, чтобы вынуть внутреннюю часть, необходимо провернуть части в пазу. По ходу разборки следует прочистить сеточку фильтра и вытащить турбину.
Зачастую лопасти турбины покрыты слоем ржавчины, который нужно хорошо прочистить. Если извлечь три фиксатора, то можно вынуть и саму турбину для прочистки внутренней плоскости ее посадки. Теперь остается произвести сборку в обратном порядке.
При разборке датчика протока нужно прочистить фильтр и лопасти турбины
Если очистка датчика протока не принесет желаемого результата, и горячая вода будет отсутствовать, то придется произвести замену всего узла.
Неисправность датчика температуры воды ГВС
Проблема проявляется в том, что котел запускается, но уже через несколько минут гаснет, выдавая код ошибки. Это свидетельствует о неисправности датчика, определяющего температуру подачи воды в контур ГВС. Чтобы выяснить, исправен ли датчик, необходимо измерить сопротивление мультиметром.
Заглянув в инструкцию, нужно сверить полученный результат с действительной температурой датчика. Если датчик при комнатной температуре показывает результат, соответствующий температуре воды 60 градусов, то очевидно, что датчик неисправен и требует замены.
С учетом того, что датчик контактирует непосредственно с водой, то для его замены потребуется не только перекрыть кран подачи воды, но и полностью обнулить давление.
Проблемы в работе трехходового клапана
Если при включении ГВС заметно, что газовый котел слабо греет воду или вода течет совсем холодная, то это свидетельствует о циркуляции теплоносителя только по контуру отопления. Причина кроется в засорении или выходе из строя .
Как правило, трехходовой клапан выходит из строя из-за чрезмерного загрязнения. Помимо этого в результате эксплуатации может произойти износ штока, выход из строя электродвигателя из-за потери герметичности. Чтобы извлечь трехходовой клапан, нужно отключить котел от сети и слить воду из системы.
Своими руками можно провести очистку трехходового клапана, при более серьезных поломках лучше обратиться к специалисту или произвести полную замену самостоятельно
Проблемный узел нужно отключить от всех трубчатых соединений, а также отсоединить все электропровода. После чего трехходовой клапан можно будет извлечь для проверки и очистки. Будьте готовы к тому, что при отключении трубок может вылиться какое-то количество воды.
Чаще всего внутри трехходового клапана обнаруживаются остатки накипи, которые мешают нормальному прохождению воды. После их удаления устройство снова выполняет свои функции. Если же выйдет из строя мотор, который двигает внутренний шарик, то лучше не прибегать к ремонту, а целиком заменить весь узел.
Выводы и полезное видео по теме
С ходом очистки датчика протока ознакомит следующий ролик:
Двухконтурный газовый котел – достаточно сложное устройство, ремонт которого не всегда возможен своими руками. Но если возникнут проблемы с подачей воды, то можно, опираясь на изложенный материал, самостоятельно выявить причину поломки.
Зная, о том, какие узлы и детали оказывают влияние на работу ГВС и проводя своевременно соответствующие профилактические меры, можно обеспечить длительную и бесперебойную работу оборудования.
Хотите рассказать о том, как восстановили действие контура подготовки горячей воды собственными руками? Располагаете полезной информацией по теме статьи? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, задавайте вопросы, размещайте фотоснимки по теме статьи.
Решаем главную проблему газовых котлов с горячей водой. Почему газовый котел не греет воду Котел не греет горячую воду
Если газовый котел не греет воду для гигиенических или общих технических нужд, проблему можно решить нагревом необходимого количества жидкости в кастрюле. Гораздо больше проблем возникнет зимой, когда заблокирована система отопления. При длительном отсутствии хозяев возможно замораживание системы. Последующее восстановление ее работоспособности сопряжено со значительными финансовыми и временными затратами. Для исключения подобных негативных ситуаций надо подобрать и применить комплекс эффективных профилактических мероприятий.
Конструктивные особенности газового котла Бакси (baxi), Навьен, Аристон
В любом случае пригодится ознакомление с техникой данного класса и особенностями современных моделей. Эти знания помогут правильно выбрать оборудование, не совершать ошибки в процессе эксплуатации.
В бытовых котлах Бакси (baxi), Навьен и Аристон для нагрева воды сжигают газ, дизельное и твердое топливо, применяют электрические ТЭНы. Для более полного использования потенциала энергетических ресурсов совершенствуют теплообменники. В них делают длинные протоки сложной формы, чтобы обеспечить длительное нахождение жидкости в рабочей зоне.
Актуальной тенденцией является компактность. Производители предлагают газовых котлы с квадратными корпусами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.
Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, изменяют режимы работы с учетом показания датчиков температуры на улице и в отдельных комнатах. При перегреве техника выключается без вмешательства со стороны пользователя.
Необходимо рассмотреть внимательно ситуации, когда газовый котел Бакси не греет воду. Это происходит, например, при прекращении подачи энергетических ресурсов. Соответствующую проверку сделать не сложно даже без специальной профессиональной подготовки.
Циркуляционные насосы, клапаны, другие типовые узлы и агрегаты редко выходят из строя. Их конструкции рассчитаны на многолетнюю эксплуатацию без обязательного технического обслуживания. В электронных схемах вовсе нет движущихся деталей. Их поломки происходят из-за брака. При соблюдении правил, установленных производителем, ресурс современных газовых котлов отопления составляет более 10 лет.
Повредить электрическую часть оборудования способны броски напряжения в сети питания. Для исключения таких воздействий устанавливают внешний стабилизатор. Пригодится проверка системы заземления. Этим набор профилактических мер по данной группе проблем исчерпывается.
Гораздо сложнее обеспечить защиту от самой распространенной причины поломок газовых котлов – накипи. Именно она будет подробно изучена в данной статье. При нагреве соли кальция и магния преобразуются в твердое состояние. Именно эти примеси засоряют узкие технологические отверстия в теплообменниках. Они же образуют пористую структуру на поверхности электрических нагревательных элементов. При значительном нарушении нормального отвода тепла их корпуса повреждаются.
Для предотвращения образования накипи и извести внутри котла целесообразно установить не химические фильтры (преобразователи воды), магнитные и электромагнитные, которые обеспечат долгую “жизнь” Вашему котлу и бесперебойную подачу горячей воды, а также защитят контур отопления.
Такие фильтры (преобразователи накипи), как АкваЩит или MWS не используют в своей работе химические реагенты и сменные картриджи. Один раз установив такое устройство перед котлом, Вы забудете о проблеме накипи на долгие годы!
Устранение неисправностей: почему газовый котел плохо греет горячую воду?
Если газовый котел плохо греет горячую воду по причине засорения или разрыва трубки в теплообменнике, необходим ремонт. Его выполняют заменой вышедшего из строя узла. Резьбовые соединения в данном случае не используются, поэтому самостоятельно выполнить разборку и последующий монтаж будет сложно. Для создания качественного соединения пайкой лучше пригласить опытного мастера. Квалифицированный специалист обеспечит необходимый уровень качества, предоставит письменные гарантии.
Узнать заранее о проблеме не просто. Слой накипи растет медленно, поэтому не получится зарегистрировать явное снижение мощности. Посторонние шумы могут быть вызваны прохождением по трубам песка, иных механических примесей. Технологические отверстия слишком малы для визуального осмотра. Для его выполнения требуется демонтаж.
Приведенные сведения объясняют, почему аварийные ситуации такого типа возникают неожиданно. Чтобы предотвратить их развитие в более сложную проблему, можно оснастить котельное оборудование современной системой удаленного контроля. Некоторые производители предлагают готовые решения в виде дополнительного электронного блока и специализированного программного обеспечения.
Соответствующее приложение загружают на смартфон. Преимуществом является возможность дистанционного изменения настроек, проверки показаний температурных датчиков. Если газовый котел Навьен не греет горячую воду из-за накипи, замены теплообменника недостаточно. Эти же загрязнения уменьшают внутренний диаметр труб, сужают протоки в радиаторах. Необходима полная очистка системы.
Эту процедуру выполняют по следующей методике:
- Сливают воду в дренаж.
- Промывают все контуры последовательно, или одновременно специальным раствором.
- Его же используют для очистки теплообменника, если он только засорен и может эксплуатироваться далее.
- После сборки проверяют работоспособность системы под давлением.
- Устраняют выявленные дефекты (трещины, неплотные соединения).
Для удаления кальциевых растворов применяют или агрессивные химические соединения. Продолжительность стандартной процедуры для одного бытового объекта составляет несколько часов. Соответствующие коррекции делают с учетом реального состояния системы. Сильные кислоты способны повредить металлические части, паяные соединения двухконтурного котла Аристон. По этой причине опытные бригады берут для выполнения заказов инструмент для ремонта.
Самостоятельное выполнение подобных процедур возможно. Но для многих рядовых пользователей оно не целесообразно по нескольким причинам:
- Приходится приобретать дорогое оборудование для перекачки жидкостей, которое будет использоваться.
- Самостоятельный подбор оптимального состава раствора вызовет затруднения.
- В ходе данной процедуры отсутствуют механизмы оперативного контроля процессов внутри системы трубопровода. Это повышает вероятность возникновения поломок.
- При личном выполнении операций не будут получены официальные гарантийные обязательство стороннего исполнителя. Все возникшие в будущем проблемы придется решать за свой счет.
Дополнительно надо отметить, что неосторожное обращение с агрессивными химическими соединениями способно причинить вред здоровью.
Профилактические мероприятия
Специалисты предприятий, предлагающих промывку, рекомендуют делать каждый отопительный сезон. Ее совмещают с общим осмотром оборудования. Периодичность корректируют с учетом уровня жесткости, интенсивности эксплуатации газовых двухконтурных котлов Бакси (baxi), иных значимых факторов.
Такие советы действительно полезны. Регулярная очистка предотвратит более сложные процедуры. Одновременная проверка поможет выявить проблемы на ранних стадиях. Однако надо подчеркнуть главный недостаток данной технологии – она сама способна повредить оборудование. Особенно неприятно, если дефекты проявятся во время отопительного сезона. Доказать вину работников, делавших очистку, будет довольно трудно.
Вместо применения потенциально опасных методик, применяют эффективные защитные мероприятия. Они основаны на современных технологиях водоподготовки.
Чтобы в котле отопления Навьен или Аристон не образовывалась накипь, перед ним устанавливают . Они растворяются при прохождении потока воды, создают плотные оболочки вокруг микроскопических частиц накипи (на первых стадиях роста). После такой «модификации» вредные примеси не способны присоединятся к стенкам и друг к другу. Они проходят свободно по контуру, удаляются в канализацию.
Второй метод – замена вредных соединений ионами натрия. Эта процедура осуществляется с применением специальных смол. Их засыпают в две крупные емкости, которые работают попеременно. По мере накопления загрязнений, выполняется промывка с применением недорогого регенерационного раствора из поваренной соли. Такое оборудование применяют для общей защиты квартир, коттеджей, иных объектов недвижимости.
Следующая причина, почему газовый котел не греет горячую воду и ее решенеие, это защитная технология, которая появилась недавно, хотя известна более ста лет. Дело в том, что ранее для обработки от накипи применяли только постоянные магниты. Они теряют свои полезные свойства со временем. Более того, экспериментально обнаружен эффект «привыкания», когда соединения кальция и натрия перестают реагировать на соответствующие воздействия.
В наши дни методика усовершенствована! Сегодня используют электромагнитные преобразователи с генераторами колебаний высокой частоты. При минимальных затратах энергии (5-20 Вт в час) они действуют на дальности до 2 км по длине трубопровода от места монтажа котла отопления Бакси или Протерм. Такая техника сохраняет начальную эффективность на протяжении всего срока службы.
Ультразвуком можно измельчить частицы накипи, устранить старые образования. Но эту технологию применяют редко. Как и кислоты, она способна разрушить конструктивные составляющие системы водоснабжения. Также надо отметить вероятность возникновения гармонических колебаний в звуковом диапазоне.
Мембранные технологии обеспечивают высокий уровень очистки от разных примесей, включая соли жесткости. Но стандартные бытовые установки обрабатывают не более 200 л. жидкости в сутки. Этого недостаточно для потребностей котла отопления Вайлант и горячего водоснабжения.
Особенности разных технологий очистки котла и выводы
Если газовый котел перестал греть воду, приходится его ремонтировать. Для продления срока службы котла отопления Будерус или же Ферроли и предотвращения аварий применяют разные методики. Чтобы выбрать подходящий вариант, надо обратить внимание на следующие детали:
- Промывка агрессивными химическими соединениями не устраняет проблему, а ликвидирует уже образовавшуюся накипь.
- Полифосфаты загрязняют воду, поэтому такую защиту применяют только для контура отопления.
- Соединения натрия безвредны (это – обычная, хорошо очищенная пищевая соль). Однако после соответствующей обработки вода приобретет явно выраженный привкус.
- Ионообменные наполнители чувствительны к температуре, влажности, различным примесям. Следует уточнить требования, которые изложены в официальной инструкции производителя двухконтурного котла Навьен.
- Для подключения электромагнитных преобразователей нужен источник тока соответствующей мощности. Чтобы обеспечить его непрерывную работу в сложных условиях применяют автономные схемы аварийного питания.
При определении причины, почему газовый котел Навьен не греет, либо плохо греет горячую воду, это и есть 3 способа защиты, которые необходимо учесть: жесткость воды, архитектурные характеристики объекта недвижимости.
Как устранить тактование газового котла в режиме ГВС
Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.
Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.
Почему из котла то холодная, то горячая вода
Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает в диапазоне мощностей от минимальной до максимальной. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт. , котел обеспечивает нагрев воды на разницу температур dT=30 о С , при максимальном расходе горячей воды 11,1 л/мин .
Минимальная мощность котла в режиме ГВС 8,5 кВт . Не трудно рассчитать, что этой минимальной мощности достаточно для того, чтобы нагреть воду на ту же разницу температур, например dT=45-15=30 о С , при расходе горячей воды 4 л/мин. А для нагрева расхода воды 1,5 л/мин , при котором включается горелка котла, необходима работа котла с мощностью меньше минимальной — всего 3,15 кВт .
Конструкция современных смесителей делается с учетом необходимости экономии воды. Кроме того, в котлах и колонках имеются ограничители расхода горячей воды. Например, в доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин ., в умывальнике 4 л/мин ., в мойке кухни 5 л/мин . Расход воды в кранах удобно измерять, если вызвать строку d.36 сервисного меню котла Protherm Gepard (Panther), или измерить время наполнения водой 3-х литровой банки (секундомер есть в смартфоне).
Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают. Кроме того, для получения комфортной температуры, горячую воду всегда смешивают с холодной.
Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодического включения/выключения горелки при колебаниях величины расхода.
С учетом всех этих обстоятельств, реальное количество воды, которое должен нагревать котел за минуту, будет примерно равно – 1,5-4,5 л/мин .
Очевидно, что разница между заводскими настройками минимальной и максимальной мощности котла, рассчитанными на нагрев 4-11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в пределах настройки минимальной и максимальной мощности (8,5 — 23,3 кВт ) регулируется автоматикой. Очевидно, что огромная разница между настройками мощности котла, и мощностью, необходимой на нагрев реального расхода воды (3,15 — 9,4 кВт ), приводит к тому, что автоматика котла не способна привести мощность котла в соответствие с потребностями системы ГВС.
Большое превышение установленной на заводе мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.
Настройка, регулировка температуры горячей воды в системе ГВС
Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т о С ) и расхода (Q л/мин ) горячей воды. Жирной линией показаны границы Рабочей зоны. Серая зона, поз.1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).
Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей зоны, границы которой показаны на диаграмме жирной линией.
Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать. В этой зоне, при маленьком протоке воды, мощность котла оказывается избыточной, котел отключается от перегрева, а затем снова включается.
Из диаграммы видно, что котел может нормально греть воду только при расходе горячей воды из крана в ограниченном диапазоне, 4-9 л/мин . При маленьком расходе мощность котла избыточна и он тактует. А при большом — мощности котла недостаточно для нагрева воды до требуемой температуры.
Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую зону на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить мощность горелки котла, сократив подачу газа регулировкой газового клапана.
Как не надо бороться с тактованием
Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, меньше 45 о С, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход. Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. Во многих случаях это действительно помогает, так как расход воды и температура попадают в рабочую зону на диаграме.
В системах ГВС с двухконтурным котлом или с газовой водогрейной колонкой так делать не советую , и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимо всегда держать большой поток воды из крана, невозможно регулировать температуру воды смесителем — все это, создает дискомфорт пользования горячей водой.
Кроме того, дисплей двухконтурного котла с вторичным пластинчатым теплообменником ГВС показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из отопительного контура теплообменника ГВС (температуру обратки из теплообменника ГВС).
В системах с двухконтурным котлом, в котором вода нагревается во вторичном теплообменнике ГВС, автоматика контролирует и поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС), а температура горячей воды на выходе из вторичного контура теплообменника ГВС не контролируется .
Температура горячей воды на выходе из котла будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры и давления воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.
Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее. Если на дисплее установить температуру отопительной воды, например 50 о С , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.
В системе ГВС с двухконтурным котлом температуру воды удобнее регулировать непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой . Чтобы такая возможность была, необходимо иметь некоторый запас по температуре воды на выходе из котла.
Для комфортного пользования горячей водой от двухконтурного котла или колонки рекомендую устанавливать на дисплее в режиме ГВС температуру 52 о С.
Величина температуры 52 о С выбрана из следующих соображений:
- При температуре 54 о С и выше из водопроводной воды начинается интенсивное выделение солей жесткости, которые накапливаются в теплообменнике в виде накипи. Нагревание воды до меньшей температуры защищает теплообменник от отложений накипи.
- Температура 52 о С остается достаточно высокой и позволяет настраивать комфортную температуру воды в смесителе, смешивая горячую воду с небольшим количеством холодной. В редких случаях, когда требуется более высокая температура (например, при наполнении ванны), выгоднее увеличить настройки температуры ГВС на дисплее котла.
Интенсивность отложения накипи в горячей воде зависит от температуры и скорости движения воды возле источника нагрева. По данным исследований, в неподвижной воде, при нагревании воды в баке, камень начинает образовываться уже при температуре 40 °С . При высокой скорости течения горячей воды в проточном теплообменнике, камень начинает образовываться при температуре выше 54 °С .
Настройка мощности горелки котла в режиме ГВС
Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево. Для этого, на газовом клапане уменьшают заводские настройки минимального и максимального давления на выходе газа из клапана, перед горелкой.
В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин ) до минимального, указанного в инструкции (1,5 л/мин ). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Настройка, регулировка газового клапана SIT
Газовый клапан SIT.
Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального давления (расхода) газа; 3 — регулировочный винт минимального давления (расхода) газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.
Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов давления газа, расположенных на корпусе клапана.
К измерительному штуцеру (1) присоединяют U-образный манометр, для контроля величины давления газа перед горелкой. Величину давления газа, соответствующую минимальной и максимальной мощности котла, указывают в заводской инструкции. Например, для котла Protherm Gepard 23 MTV минимальной мощности 8,5 кВт соответствует давление 15 мм. вод.ст. (миллиметров водного столба). Для максимальной мощности 23,3 кВт давление газа на штуцере должно быть 85 мм.вод.ст.
Регулировка давления газа перед горелкой в режиме ГВС
о С .
Снимаем крышку с котла и обеспечиваем доступ к газовому клапану и возможность наблюдать за высотой пламени в горелке. К измерительному штуцеру (1) газового клапана рекомендую присоединить U-образный манометр.
На газовом клапане снять крышку регулировочного устройства (поз.4 на рисунке). Первоначальное положение регулировочных устройств — гайки и винта, относительно корпуса отметить цветным маркером, если потребуется их положение восстановить.
с максимальным расходом воды (рожок в ванной 6 л/мин ).
Отрегулировать (уменьшить) давление газа перед горелкой при помощи гайки регулировки максимального давления газа (поз.2). При вращении вправо подача газа возрастает, а при вращении влево — уменьшается. Цель регулировки — найти границу, когда дальнейшее вращение регулировочной гайки приводит к снижению высоты пламени в горелке, к уменьшению температуры горячей воды из крана и к уменьшению давления газа на измерительном штуцере (1). Гайку оставить в положении близком к найденной границе.
В результате, максимальная мощность котла станет меньше, а правая граница рабочей зоны на диаграмме сместится влево, до точки с координатами, для нашего примера, 60 о С и 6 л/мин .
На дисплее котла температуру горячей воды установить на 52 о С . (о настройке температуры ГВС читайте выше)
На газовом клапане отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности.
Включить на котле режим ГВС, открытием на минимальный проток крана горячей воды с расходом воды, достаточным для включения горелки котла.
Отрегулировать (уменьшить) давление газа перед горелкой при помощи винта регулировки минимального давления газа (поз.3). При вращении вправо подача газа возрастает, а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку (высоту пламени) так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной, котел не тактовал.
В результате, минимальная мощность котла станет меньше. Левая граница рабочей зоны на диаграмме сместится дальше влево, до точки с координатами, для нашего примера, 52 о С и 2 л/мин .
Не следует стремиться уменьшать минимальное давление на выходе газового клапана слишком сильно. Очень маленькое давление газа на горелке может приводить к нарушению устойчивости горения, к срыву и погасанию пламени.
Присоединить на место провод питания модулятора и установить на место крышку модулятора.
Контролируем давление газа в сети
Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.
На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.
Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз. 5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.
Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 – 2,5 кПа (13 – 25 мбар или 132 – 255 мм. вод. ст. ). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.
Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.
Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба – мм.вод.ст .
На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм . Для трубки другого диаметра придется подбирать переходник.
По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.
Регулировка, настройка газового клапана фирмы Honeywell
Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.
В некоторых современных котлах, например «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.
Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.
Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.
Доступ в сервисное меню котла Protherm
Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.
Настройки программы работы котла можно менять на панели управления с помощью двух меню – общедоступного пользовательского и скрытого сервисного меню.
Доступ в сервисное меню котла Gepard
Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.
На панели управления можно вызвать еще одно, скрытое меню – сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.
Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться – появится цифра 0 . – С помощью кнопок + или – (2), введите код, число 35 . – Подтвердите ввод кода нажатием кнопки mode (1). После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0 .
С помощью кнопок + или – d.** .
Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.** » к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). – Изменяйте значения высвечиваемых параметров с помощью кнопок + или – (3) на панели котла. – Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Доступ в сервисное меню котла Panther (Пантера)
Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.
Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться. – С помощью кнопок слева + или – (2), введите код доступа в сервисное меню – число 35 в левой половине дисплея. – Подтвердите ввод кода нажатием кнопки mode (1).
После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки – в правой половине дисплея. – С помощью кнопок слева + или – (2), введите число с необходимым номером строки меню: d.** .
Чтобы изменить значение параметра в строке меню: – Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или – (3) на панели котла. – Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.
Описание некоторых команд сервисного меню
Строка d. 36 – показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин . при разборе горячей воды (только для чтения).
Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.
Строка d.52 – настройка минимальной мощности горелки котла смещением минимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =99. Чем меньше значение параметра, тем слабее интенсивность горения газа.
Строка d.53 – настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell . Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.
Строка d.88 – Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) . Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин . Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин . При этом продолжительность расхода должна составлять минимум 2 секунды.
Строка d.96 – Настройка котла на параметры, установленные с завода. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 – замена на настройки с производства не будет выполнена; 1 – будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».
Настройка, регулировка минимальной мощности котла с газовым клапаном Honeywell
Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.
Настройка максимального давления газа:
На дисплее котла устанавливаем максимальную температуру нагрева горячей воды 60 о С .
Снимаем крышку с котла и обеспечиваем доступ к газовому клапану и возможность наблюдать за высотой пламени в горелке. К измерительному штуцеру на выходе клапана рекомендую присоединить U-образный манометр.
Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды (рожок в ванной 6 л/мин ).
d.53 , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 .
По шагам уменьшаем значение параметра в строке d.53 и фиксируем результат. Например, устанавливаем в строке =-30 (минус 30 меньше, чем минус 17) и нажимаем «mode», чтобы изменения вступили в действие. Смотрим высоту пламени в горелке и величину давления газа. Они не изменились.
Цель регулировки — найти границу, когда дальнейшее уменьшение параметра в строке d.53 приводит к снижению высоты пламени в горелке и к уменьшению давления газа на измерительном штуцере. В нашем примере, высота пламени и давление стали уменьшаться при установке параметра в строке d. 53 меньше =-70 (напомню, заводская настройка =-17)
В результате, правая граница рабочей зоны на диаграмме сместится влево, до точки с координатами, для нашего примера, 60 о С и 6 л/мин . Максимальная мощность котла станет меньше.
Настройка минимального давления газа перед горелкой:
Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на минимальный проход кран разбора горячей воды с расходом, достаточным для включения горелки котла.
В сервисном меню выбираем строку d.52 , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме минимальной мощности. Например, на новом котле заводская настройка параметра минимальной мощности в строке d.52 была = 72 и имело место тактование горелки в режиме ГВС.
Проводим эксперименты – уменьшаем значение параметра в строке d.52 =60 , нажимаем «mode», чтобы изменения вступили в действие, и проверяем результат. Если тактование не прекратилось, то еще уменьшаем параметр в строке d.52 =50 и наблюдаем за изменением температуры горячей воды в кране. Так, по шагам, уменьшаем параметр в строке d.52 до тех пор, пока не добьемся отсутствия колебаний температуры при комфортном расходе воды.
Уменьшаем тактование до приемлемого комфортного уровня. Не следует стремиться уменьшать минимальное давление на выходе газового клапана слишком сильно. Очень маленькое давление газа на горелке может приводить к нарушению устойчивости горения, к срыву и погасанию пламени.
Например, на новом котле температура горячей воды в кране достигала 52 о С , после установки в строке d.52 параметра =30 (напоминаю, заводская настройка была =72). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин ) до минимального 1,5 л/мин . Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.
Как настройки газового клапана для ГВС повлияют на отопление
Уменьшение настройки давления на выходе газового клапана для ГВС приведет также к некоторому снижению мощности котла в режиме отопления. Но в большинстве случаев максимальная мощность двухконтурного котла выбирается для покрытия требований нагрева воды, которые превышают необходимую мощность для системы отопления.
Для нашего примера максимальная мощность котла снизится с 23,3 кВт. до 12-14 кВт . Этой мощности будет достаточно для отопления дома с отапливаемой площадью до 140 м 2 .
Максимальная мощность двухконтурного котла, как правило, больше, чем это необходимо для работы отопления. Поэтому, после настройки режима ГВС, в большинстве случаев, достаточно увеличить настройку максимальной мощности при работе котла в режиме отопления. Как это сделать
Если мощность котла в режиме отопления все же окажется недостаточной, то придется восстановить заводские настройки газового клапана. В этом случае, для устранения тактования ГВС рекомендую подключить к котлу бойлер.
О минусах уменьшения настроек мощности котла
В сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт. ) и 79,4% при работе с минимальной мощностью (8,5 кВт. ) Представьте, как еще уменьшится КПД, если этому котлу придется работать с минимальной мощностью 4 кВт. Учтите, что двухконтурный котел в течении года большую часть времени работает в режиме отопления и ГВС с минимальной мощностью. Минимум 1/4 часть израсходованного газа будет буквально вылетать бесполезно в трубу. Но тактование, как уже указывалось выше, тоже снижает КПД котла, ведет к перерасходу воды и газа, делает пользование водой не комфортным.
В комментариях к статье читатель Сергей пишет: «Завод изготовитель не просто так установил минимальную и максимальную мощность котла. По вашим словам, если бы это все было так просто, то производитель бы с помощью своих сервис представителей перенастраивал котлы так как вы об этом говорите. Но производитель в этих случая настаивает бороться с напором а не с котлом. Я так понимаю это связанно с тем что менять минимальный/максимальный диапазон на горелке – опасно, для котла в первую очередь. Если занизить давление подаваемого газа на горелку то пламя опустится, в этом случае с течением времени горелка будет повреждена?»
А это мой ответ Сергею: «У меня котел работает уже пятый год. Каждый год летом чищу и осматриваю горелку. Никаких следов повреждения или перегрева не вижу. Делаю так и для других. Защиты от низкого давления газа на котлах нет. Значит и производитель считает, что это не опасно.
Низкое давление опасно для котлов с горелками, в которых газ предварительно смешивается с воздухом и уже готовая смесь выходит из горелки. Тогда да, при низком давлении, пламя может проскакивать даже внутрь горелки и действительно повреждать горелку.
У большинства бытовых котлов горелка не такая. Есть опасность погасания, задувания пламени, но в котлах есть защита, которая отключит котел и выдаст ошибку.
Выбор за хозяином – или жить с тактованием, или менять настройки, или покупать бойлер или другой котел.
Производители, продавцы и спецы фактически обманывают покупателей, за редким исключением не информируют их о тактовании двухконтурного котла при малых расходах воды. Покупатели думают, что будет нормальная горячая вода при минимальном расходе, указанном в инструкции, а потом оказывается, что это не так. Перенастройка сильно снижает КПД котла. Этой информации нет в инструкциях и описаниях для пользователей. Если бы покупателям это все объясняли, то они бы покупали другие котлы.»
Выбираем мощность газового котла для дома правильно
Большинство газовых двухконтурных котлов, которые имеются в продаже, рассчитаны на работу с минимальной тепловой мощностью более 8 кВт.
Некоторые производители стали «хитрить». В программе управления котлом ограничивают максимальную тепловую мощность в режиме отопления. И указывают её величину в обозначении марки котла. В продаже появились котлы с указанием в марке котла мощности, например – 12 кВт. При этом, в паспорте котла максимальная мощность в режиме ГВС остается 20 – 24 кВт. , а минимальная во всех режимах более 8 кВт.
В продаже также можно найти двухконтурные газовые котлы с максимальной тепловой мощностью 20 – 24 кВт. и минимальной меньше 5 кВт. Такие котлы наилучшим образом соответствуют потребностям систем отопления и ГВС небольших частных домов и квартир. На максимальной мощности котел работает в режиме ГВС. На минимальной мощности – в режиме отопления.
Для приготовления горячей воды и отопления домов и квартир с отапливаемой площадью до 120 м 2 , с одной ванной, рекомендую устанавливать двухконтурные газовые котлы с расширенным рабочим диапазоном мощности:
- с максимальной мощностью 20 – 24 кВт.
- и минимальной менее 5 кВт.
Фильтр на входе отопительной воды в теплообменник ГВС
Проблемы с нагревом горячей воды иногда возникают и усугубляются из-за засорения фильтра, установленного на входе отопительной воды в пластинчатый теплообменник ГВС. Фильтр защищает пластинчатый теплообменик ГВС от попадания грязи из контура отопления.
Если фильтр сильно забит грязью, то в режиме ГВС это чаще всего проявляется как ошибка: «перегрев первичного контура на подаче (NTC2)» . Срабатывает защита от перегрева и котел отключается.
У всех марок котлов фильтр снимается по разному. Но особых сложностей эта процедура обычно не представляет. Какого-то специального инструмента не требуется. Но будет лучше найти инструкцию, сайт, картинки или видео в интернете на эту тему. На первый раз можно пригласить специалиста сервиса и посмотреть, как он снимает фильтр.
Чистка фильтра ГВС двухконтурных газовых котлов Protherm Gepard и Panther (Пантера)
1 – крепежные шины, держатели теплообменника; 2 – винт держателя; 3 – прокладка; 4 – фильтр отопительной воды на входе в теплообменник; 5 – теплообменник ГВС газового котла;
Для чистки фильтра теплообменника ГВС необходимо:
- Закрыть краны на подаче и обратке отопительной воды.
- Открыть сливной вентиль на котле, справа под насосом, и слить отопительную воду из котла.
- Закрыть кран на входе холодной воды и отсоединить тубу холодной воды от котла. Через открытый патрубок холодной воды из котла будет сливаться вода. Открывают водоразборные краны горячей воды для полного освобождения от воды тракта ГВС.
- Снять винты (2) и держатель (1) с обеих сторон пластинчатого теплообменика.
- Снять пластинчатый теплообменик ГВС (5). Корпус пластинчатого теплообменника прижат крепежными шинами к основанию. После того, как шины сняты, потяните теплообменник вверх и достаньте его.
- Снять прокладки (3).
- Достать фильтр (4) из гидрогруппы.
- Прочистить фильтр и все вернуть обратно.
Рекомендуется каждый раз при установке менять прокладки между теплообменником и основанием (3). Прокладка теплообменника ГВС, резиновое кольцо: 22,2х13,5х5 мм. Изнутри — кольцевая выемка. Артикульный номер: 0020014166 (10 штук).
При обратной установке проверяют правильность расположения теплообменника – надписи маркировки на его боковой стенке должны смотреть вперед. Рекомендую воспользоваться моментом и снятый с котла теплообменник очистить от накипи . Как это сделать — читайте следующую статью на эту тему.
Всем доброго вечера! После 4-х месяцев эксплуатации двухконтурного газового котла Бакси он перестал греть горячую воду. Почему? В чем причина? Предполагаю, что котел работает на неподготовленной воде и, возможно, “зарос” накипью или ржавчиной. Что посоветуете Господа?
NURLAN_DRAGON 2015.06.21 06:21 0
Ответы пользователя:
Никакая. Я с ними близко не общаюсь)))))А, вспомнила – когда по телеку мелькает Дольф Лунгрен, Ван Дамм,…
Если другие проблемы в связи с переездом тебя не беспокоят, едь спокойно!…
С праздником, Ирина! Красиво фото. Как я люблю мимозы!
Выбирать не пришлось, рука сама потянулась к
Самая частая причина поломок котлов, это накипь. Скорее всего и у вас теплообменник котла забился накипью и от того и не греет. Решение – установите спец. фильтры. Например, магнитные или электромагнитные. Ставятся перед котлов и работают много лет не требуя обслуживания. См. производители Кема (Москва) или Акващит (Уфа). Удачи!
Да, скорее всего Ваш двухконтурный котел покрылся накипью. Именно поэтому он перестал греть горячую воду! Почему? Жесткая вода! Что делать? Установить фильтр. Например, ионообменный или электромагнитный.
OБAPATEHЬ 2015.06.21 12:26 0
Ответы пользователя:
Чакапули, чашушули…. и многие еще блюда Грузинской кухни… еще жареная картошка с лесными грибами….
я сейчас слушаю биологию….
Я такого себе даже представить не могу. Мне одной было бы скучно, ко всяким сомнительным компаниям прибиваться
Котлы Вайлант и Бакси отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих газовых двухконтурных котлов Baxi, Аристан или Наьен. На дисплее двухконтурного газового котла Бакси большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в двухконтурном газовом котле Бакси или Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному? Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi). Если двухконтурный газовый котел Вайлант, Бакси, Аристан или Навьен не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно. В чем причина? Почему это происходит?
Когда возникают проблемы с приготовлением горячей воды двухконтурного котла необходимо в первую очередь определиться, по какой схеме происходит работа котла в режиме ГВС. Есть два варианта: битермический теплообменник и вторичный теплообменник.
В первом случае контур отопления и контур горячей воды совмещены в одном теплообменнике – первичном. Когда необходимо приготовление воды, циркуляционный насос отопления прекращает работу и вся мощность котла отдается проходящей водопроводной воде.
В другом случае – котел оснащается дополнительным (вторым) пластинчатым теплообменником и переключателем (трехходовым клапаном). Когда появляется необходимость приготовления воды, теплоноситель с контура отопления направляется на второй теплообменник, через который тепло передается протекающей водопроводной воде. Насос при этом продолжает работать – гонять перекачивать теплоноситель по малому кругу.
Поэтому, для разных схем проблемы с горячей водой должны диагностироваться по-разному.
Наиболее часто возникающие проблемы:
котел бакси плохо греет горячую воду
котел бакси не греет воду (не включается горячая вода)
Если котел не включается по необходимости
Вы открываете кран смесителя, но котел не реагирует и не пытается производить розжиг горелки, при этом никаких ошибок не возникает. Независимо от схемы работы контура ГВС котла на выходном трубопроводе устанавливается датчик, который определяет, что начался разбор воды. Он называется еще – датчик протока ГВС. Датчики бывают разных типов: одни просто определяют наличие движения воды в трубопроводе, другие – могут количественно измерять расход. Вторые применяются для обеспечения большего комфорта за счет точного регулирования мощности горелки в зависимости от величины протока.
В обоих случаях при начале протока воды с этого датчика должен поступать сигнал на плату управления. Если по каким-то причинам этого не происходит – котел будет бездействовать.
Тип датчика проще всего определить по количеству контактов. Два – значит, это замыкающийся микровыключатель. Три – датчик с расходомером.
Диагностика датчиков
Если датчик протока представляет собой микровыключатель, то для диагностики достаточно проверить замыкание контактов тестером. Для этого – отсоединить контакты с датчика, подключить тестер в режиме “прозвонки”, включить кран разбора воды. Если замыкание не происходит – значит, датчик неисправен и требует осмотра и при необходимости замены. Бывает, что скопившаяся грязь мешает замыканию и его достаточно почистить. Плохое качество водопроводной воды и отсутствие фильтров предварительной очистки является наиболее часто встречающейся проблемой. Герконовые датчики содержат магнит, поэтому притягивают микрочастицы ржавчины и быстро выходят из строя.
Датчики с расходомером регистрируют величину протока воды, которую можно, как правило, вывести на дисплей котла. Для котлов BAXI нужно:
удерживать кнопку “i” для доступа в информационное меню в течение 5 секунд
кнопками регулировки температуры ГВС пролистать до параметра А08 (фактический расход воды, проходящей через датчик, литров в минуту * 10)
Теперь остается сравнить фактический расход воды из крана с расходом по датчику. Если фактический расход не соответствует величине по датчику, то вероятнее всего его нужно заменить.
Так как механическая часть датчика расхода представляет собой турбинку, то в случае загрязнения она может подклинивать и сигнал с датчика пропадать. Нет сигнала с датчика протока – котел прекращает нагрев воды.
Трехходовой клапан устанавливается в котлах с двумя теплообменниками. Когда поступает сигнал с датчика протока, электроника дает сигнал на клапан и нагреваемая вода с первого теплообменника направляется на второй теплообменник, где тепло передается проходящей водопроводной воде. Если, например, фактического переключения не происходит (клапан неисправен), то теплоноситель продолжит циркулировать в контуре отопления и передачи тепла в контур горячей воды не произойдет.
Если, например, клапан из-за неисправности перекрывает контур отопления только частично, то будут проблемы с недостаточным нагревом горячей воды, так как часть тепла будет уходить на систему отопления.
Ошибки модуляции на горелке
Для нагрева проточной воды в большинстве случаев необходима мощность котла близкая к максимальной. В современных котлах мощность горелки регулируется в широком диапазоне. Регулировка происходит за счет изменения количества подачи газа газовым клапаном. Величину регулировок определяет плата управления в зависимости от логики работы и настроек. Процесс можно наблюдать визуально по высоте языков пламени на горелке.
Если в настройках котла установлена 100% мощность котла в режиме ГВС, но визуально языки пламени на горелке слабые, или видны явные перебои, то следует проверить:
Такие проверки могут быть выполнены только квалифицированным специалистом.
Неисправность датчика температуры
Фактическую температуру горячей воды котел определяет по показаниям датчика температуры. Потому, если с него по каким-то причинам поступают неверные показания – котел может работать неправильно в режиме приготовления горячей воды. Датчик температуры представляет из себя терморезистор с зависимостью сопротивления от температуры. Проверка такого датчика заключается в измерении его сопротивления при заведомо известной температуре. В котлах бакси устанавливаются датчики NTC с обратной зависимостью сопротивления от температуры. При комнатной температуре сопротивление датчика должно быть примерно 10 кОм, при температуре 45 градусов 4,3 кОм.
Засорение теплообменника (снижение пропускной способности)
Часто обрастание внутренних стенок теплообменника накипью или грязевыми отложениями является причиной проблем с горячей водой. Если водопроводная вода не проходит предварительной фильтрации (грубой очистки) и температура горячей воды завышена – стенки теплообменника со временем обрастают накипью и грязью, снижается их теплопроводность и проходное сечение. С каждым разом пользователь прибавляет температуру ГВС на котле все больше и больше, чтобы получить желаемый результат на смесителе. С ростом температуры накипь образовывается еще быстрее и в итоге температура ГВС котла на максимуме, а вода нагревается недостаточно. Особенно негативно этот процесс влияет на котел с битермическим теплообменником. Пластинчатые теплообменники хорошо поддаются промывке.
Ошибки платы управления
Плату управления в качестве причин возникновения проблем с горячей водой следует рассматривать, когда все остальные проверки не принесли результата. Причиной может быть неисправность в цепи модуляции пламени. Блок управления котлом постоянно регулирует мощность горелки в зависимости от условий и если на плате есть неисправность, котел может самопроизвольно перезагружаться или отключаться при выходе на максимальную мощность, которая в большинстве случаев требуется именно в режиме приготовления горячей воды.
В качестве ошибок плат еще возможна неправильная ее настройка. Но это лишь касается тех случаев, когда проблемы появились после ее замены. Платы BAXI универсальные и требуют настройки под конкретный котел.
Время на чтение: 2 мин
Газовые котлы предназначены для создания комфортных условий существования. Двухконтурные агрегаты обеспечивают жилое помещение теплом и горячей водой в кране. Но случается так, что работающий котёл плохо греет воду и не даёт необходимого комфорта.
От того как работает котёл, зависит степень эффективности всей системы отопления. Если неполадки в самом газовом котле, то это может отрицательно повлиять на коэффициент полезного действия всей системы и быть причиной избыточного расходования энергетических ресурсов.
Что же происходит когда котёл перестал греть воду? Разберём причины и способы решения данной проблемы.
Как работает котёл?
Для более чёткого понимания ситуации нужно разобраться в принципе работы котла. Такие двухконтурные газовые настенные котлы, как «Бакси» или «Аристон» состоят из нескольких составных частей. В газовой части происходит сжигание поступающего топлива, водяная часть обеспечивают подачу нагретой воды из теплообменников в систему отопления, часть дымоудаления отвечает за отвод продуктов горения за пределы жилища.
После запуска котла происходит включение насоса, обеспечивающего необходимый уровень воды в системе и открывается клапан, подающий газ. Теплоноситель передвигается в теплообменнике, который нагревается пламенем горелки. Терморегулятор следят за температурным режимом в комнате, датчики температуры контролируют показания на подающем и обратном трубопроводах. Также снимаются показатели давления топлива, теплоносителя в контурах, наличие тяги и горения.
В зависимости от настроек пользователя температурные датчики настраивают режим нагрева воды. Датчик на обратном трубопроводе выключает котёл, в зависимости от достижения необходимой температуры, установленной для обрата. Однако системный насос не прекращает работу до тех пор, пока не снизится температура теплообменника.
Это предусмотрено для того, чтобы не произошло закипание воды в нём. Как только произойдёт остывание теплоносителя до предельного уровня, электроника отправит сигнал на включение прокачки воды и клапану газа. Весь процесс начнётся заново.
При открытии крана в смесителе в двухконтурном котле реагирует датчик потока, который сообщает электронике о необходимости переключить трёхходовой клапан в режим нагрева воды для ГВС.
При выключении крана горячей воды происходит обратный переход в режим отопления. Некоторые производители предусматривают нагрев обоих теплообменников при периодическом переключении.
Котёл не греет воду для отопления
Итак, рассмотрим главные причины того, почему газовый котёл не греет воду для системы отопления и что делать при этом:
- воздушная пробка. Нужно обследовать систему отопления на наличие воздуха в радиаторах. Для исключения такой проблемы нужно установить воздухоотводчик. Принцип его работы схожий с работой расширительного бака, однако он способен сохранять давление в системе. Используя воздухоотводчик нужно выпустить воздух из системы. Важно осмотреть сам клапан на наличие механического засора – там возможно присутствие накипи;
- коррозия в радиаторах. Определить засор отопительных приборов можно при помощи слива воды из системы. Если вода потекла грязная, то нужно до появления визуально чистой воды;
- ошибки в подключении. Горячая вода может не поступать если диаметр труб не такой, как предусмотрено проектом или инструкцией. Нужно проверить соответствие трубопровода, правильность подключения и качество установки запорной арматуры;
- недостаточное давление в сети. Следует попробовать долить воды в систему отопления, так как возможно не хватает напора для срабатывания автоматики розжига горелки;
- наличие накипи в теплообменнике. Первый признак это длительный нагрев теплоносителя и нагрев батарей. Нужно избавиться от отложений и провести котловую обработку воды. Для этого нужно разобрать котёл, и демонтировать узел теплообменника.
Перед этим нужно перекрыть поступление газа и воды к прибору. Затем к теплообменнику подключаются гибкие соединители от насоса и он промывается составом со специальным очистным веществом, которые можно приобрести в свободной продаже. После чего водой промываются детали.
Важно понимать, что добавление химических реагентов в теплоноситель предупреждает и уменьшает появление отложений на деталях. Но перед использованием реагентов нужно ознакомиться с инструкцией котла, так как некоторые производители, такие как «Аристон», «Электролюкс», «Будерус», «Навьен» или «Ардерия», не предусматривают применение химических добавок в теплоноситель. В таком случае можно использовать фильтры очистки воды или дистиллированную воду.
Некоторые производители допускают использование антифриза вместо воды в системе отопления. Это вещество можно применять в следующих котлах: «Baxi», «Vaillant», «Протерм», «Беретта», «Корея стар». Однако следует понимать, что каждый производитель рекомендует использовать антифриз собственного производства;
- засорение фильтра. При засорении сеток фильтра механическим мусором радиаторы также могут плохо прогреваться. Поэтому фильтр следует регулярно проверять и чистить, промывая водой. Если засорение происходит слишком часто, то такая деталь подлежит замене;
- неправильная настройка. В первую очередь при слабом или отсутствующем нагреве необходимо проверить настройки блока управления. Может быть установлена недостаточная температура и газ не прогревает воду;
- сбои в работе насосного оборудования. Если мощности насоса недостаточно для обеспечения хорошей циркуляции, то он может отключаться при перегреве. Это может происходить при включении контура ГВС;
- неправильно подобранные отопительные приборы. Если в системе установлены радиаторы с неподходящими параметрами теплоотдачи и конструкции, то это также может привести к слабому нагреву;
- неправильный уклон трубопроводов. Чаще всего эта проблема встречается в системах с естественной циркуляцией. Нормативная документация определяет, что уклон труб должен быть от 10 мм на каждый метр трубы. В случае несоответствия этим требованиям может быть нарушена циркуляция и, как следствие, отсутствовать нагрев в связи с низким протоком теплоносителя.
Котёл не греет воду для горячего водоснабжения
Помимо отсутствия нагрева системы отопления бывает так, что газовый котёл не греет контур горячего водоснабжения.
Наиболее распространённой причиной этого негативного явления выступает критическое образование накипи в теплообменнике.
Ведь накипь имеет структуру, ограничивающую прохождение теплоносителя, а также забирающую его тепло. Это связано с показателем теплопроводности солевых отложений – он намного ниже, чем теплопроводность металла, из которого выполнен теплообменник. Поэтому котёл плохо греет горячую воду.
Также возможен вариант, когда от солевого отложения отошёл кусок, перекрывший проток полностью, что приводит к полному прекращению подачи горячей воды.
Следующей причиной того, что котёл не греет воду, является сбойная работа датчика протока.
Конструктивно датчик представляет собой лопастное устройство, через которое протекает вода, что является условием его срабатывания, ведь он подаёт сигнал о наличии протока на электронику, которая, в свою очередь, снова запускает нагрев воды. Бывает что датчик засоряется, но его можно очистить от засора не снимая.
Устройство имеет форму цилиндра и находится возле насоса циркуляции. Чтобы начать чистку, следует открывать и закрывать кран возле датчика. В случае, если это не поможет, то его следует открепить и снять, очистить вручную и установить на место. Если это не поможет, то датчик, скорее всего, неисправен и его нужно заменить.
Причиной отсутствия воды в контуре ГВС может служить неисправный трёхходовой клапан.
Он предназначен для перекрывания системы обогрева при открытии крана горячей воды на смесителе. Если клапан не работает, то котёл не переключается на обогрев воды для ГВС с нагрева воды для отопления. Первой причиной его поломки может быть засор продуктами коррозии, от которой нужно избавиться.
В случае, если это не помогает, то клапан следует заменить. Также возможно загрязнение шланговой системы и фильтра. Эта неполадка едва заметна на контуре отопления, а на контуре горячего водоснабжения она будет заметна значительнее. Необходимо прочистить эти элементы.
методы устранения поломок, особенности технологий
Самый простой и дешевый способ организовать горячее водоснабжение – двухконтурный котел, который одновременно обеспечивает обогрев помещения и нагрев воды. Популярными конструкциями является продукция под маркой «Аристон», Бакси». Эти модели привлекают покупателей и входят в ТОП продаж. Несмотря на простоту механизма и большое количество преимуществ, такое оборудование нередко выходит из строя. Котел не греет воду по многим причинам. Иногда для восстановления работоспособности устройства хватает небольшого технического обслуживания, а в некоторых случаях требуется дорогостоящий капитальный ремонт.
Содержание
- Неисправности отопительных котлов
- Неисправность встроенного насоса
- Засорился теплообменник
- Не срабатывает трехходовой клапан
- Проблемы с отопительным контуром
- Причины плохого нагрева воды
- Профилактика и методы очистки
Неисправности отопительных котлов
Грязный теплообменник — частая причина отсутствия горячей воды в контуре ГВСК распространенным поломкам котлов относят:
- протечка теплоносителя;
- гидроудар;
- после включения горелки срабатывает блокировка;
- горелка не включается;
- топливо сгорает неравномерно, волнообразно;
- образуется копоть;
- снижение производительности;
- в процессе эксплуатации горелки включается розжиг;
- образуется сажа на стенках дымохода, камеры сгорания.
Чтобы устранить возникшую неисправность первоначально необходимо установить причину проблемы.
Неисправность встроенного насоса
Причиной отсутствия горячей воды может быть засорение встроенного насосаВажной деталью в отопительной системе является циркуляционный насос. От его бесперебойной работы зависит качество обогрева и функционирование горячего водоснабжения. Существует несколько признаков и причин поломок:
- Агрегат издает нехарактерные звуки. Это происходит из-за окисления вала, попадания в конструкцию постороннего предмета, при проблемах с электропитанием, воздуха в трубах, сухого хода механизма, появления кавитации.
- После включения котла насос не запускается. Возможно, нет подачи электричества, сработал предохранитель.
- Через небольшой промежуток времени после включения конструкция отключается: известковый налет в стакане статора.
- Не происходит включение горячей воды в двухконтурном котле.
Также причинами плохой работы циркуляционного насоса являются плохое давление в системе, износ подшипника, который вызывает дополнительные вибрации в магистрали, низкий напор.
Для устранения неисправностей нужно проверить наличие электричества, провести очистку патрубков и других элементов, заменить вышедшие из строя детали, устранить посторонние предметы из системы.
Засорился теплообменник
Почистить теплообменник от накипи можно с помощью раствора лимонной кислоты и электрозарядаНагретые газы транспортируются по каналам, которые в комплексе называются теплообменником. Особенности конструкции заключаются в том, что стенки артерии одновременно выполняют функцию перегородок водяного контура, по которому постоянно движется теплоноситель, нагревая металлическую поверхность. Процесс горения связан с интенсивным выделением дымовых газов частично состоящих из сажи, смолы, создающих налет внутри котла, на дымоходе. Поэтому производитель рекомендует регулярно проводить чистку оборудования не реже 1 раза в 30 дней и в период подготовки устройства к отопительному сезону.
При оседании сажи на поверхностях снижается производительность механизма, увеличивается потребление топлива, повышается риск появления дорогостоящих поломок и внутреннего возгорания в районе загрязнений.
Не срабатывает трехходовой клапан
Может потребоваться замена трехходового клапана, отвечающего за распределение потоковДеталь в зависимости от модели играет роль разделителя потока, переключателя, смесителя. Потеря работоспособности прибора нередко приводит к перегреву, некорректной температуре теплоносителя.
Причины:
- нарушение целостности электропривода;
- износ механизма распределения потока;
- неисправность электромагнитной катушки;
- наличие конденсата;
- скачок электропитания;
- блуждающие токи;
- попадание инородного тела.
Для диагностики и устранения проблемы рекомендуется вызвать газовщиков с соответствующей квалификацией. Самостоятельно можно провести продувание, выпустить образовавшуюся воздушную пробку. В процессе ремонта производится замена износившихся уплотнителей, нерабочих элементов или полностью клапана.
Проблемы с отопительным контуром
Засорение фильтра на обратке в отопительном контуре приводит к проблемам в ГВСЧасто причинами сбоя в функциональности магистрали являются сбои в работоспособности разводки:
- засорение фильтра на обратке;
- некорректный монтаж контура отопления;
- недостаточная мощность насоса.
Все вышеперечисленные проблемы рекомендуется устранять в период подготовки к отопительному сезону, иначе придется останавливать работу агрегата и полностью сливать теплоноситель.
Для устранения засорения фильтр прочищается, контур промывается, теплоноситель полностью меняется на новый.
Нехватка мощности образуется на фоне наличия ответвлений, расположенных удаленно от насоса или при недостаточной производительности прибора. В результате происходит перегрев оборудования, повышается расход энергоносителя, батареи не нагреваются до необходимых температурных показателей или остаются холодными. В этом случая выход один – замена насоса на более мощный аналог.
При ошибках в процессе установки – неправильно выбранном уклоне магистрали – рекомендуется переделывать разводку, доверив это дело профессионалам.
Причины плохого нагрева воды
Недостаточное давление в системе приводит к плохой работе котла в целомГазовые котлы не греют воду по нескольким причинам:
- засор труб теплообмена;
- неисправность насоса: заклинивание ротора, воздушная пробка;
- проблемы с датчиком протока;
- поломка трехходового клапана;
- недостаточный уровень давления.
Для устранения неисправности необходимо найти причину и провести ряд соответствующих проблеме работ:
- промыть систему посредством применения специализированных составов и установить фильтр на входе теплоносителя в котел;
- убрать все посторонние частицы, которые мешают функциональности ротора или датчику протока воды;
- почистить имеющиеся фильтрующие элементы от загрязнений;
- провести чистку трехходового клапана и проверить газовый шланг.
Если котел Бакси не греет горячую воду из-за низкого давления, рекомендуется проверить уровень напора, фитинги и вентили. При отсутствии протечек и других технических неприятностей нужно добавить теплоноситель в расширительный бак.
Профилактика и методы очистки
Забитый накипью контур отопления в котле, который нужно прочиститьМногие газовые котлы не греют воду, потому что предварительно не были предприняты меры профилактики. Отопительное оборудование требует своевременного технического обслуживания:
- чистка;
- замена комплектующих и износившихся деталей, прокладок, уплотнителей;
- регулировка газа;
- контроль давления.
Также важно следить за правильным уровнем теплоносителя в расширительном баке.
Если котел Бакси не нагревает воду по причине загрязнения элементов ОС, необходимо провести очистку. Существует несколько способов:
- Механический. Производится при толщине накипи от 1 мм до 3 мм с помощью оборудования из гибкого вала, с приводом и шарошками.
- Гидродинамический. Происходит посредством промывки труб водой под высоким давлением.
- Химический. Для мероприятия используется специализированное оборудование и состав агрессивного воздействия на поверхность.
- Электроразрядный. Метод позволяет удалить загрязнения повышенной прочности. По заполненной водой магистрали транспортируется рабочий кабель с определенной мощностью/частотой электроразряда.
Способ чистки подбирается с учетом типа котла, характера загрязнений и толщины накипи.
Vaillant ecotec plus – без горячей воды!
Вот вы стоите в душе, ожидая, чтобы избавиться от дневного стресса, когда вас встречает поток холодной воды. Не совсем так, как вы планировали расслабиться в конце дня!
Итак, теперь вам нужно выяснить, почему ваш котел Vaillant не производит горячую воду.
Сломался котел Vaillant? Получите новое предложение котла за 20 секунд здесь
Vaillant ecoTEC Plus нет горячей воды и как исправить
В этом руководстве мы рассмотрим все причины, по которым может возникнуть проблема. Некоторые из наиболее распространенных проблем с котлами Vaillant включают проблемы с давлением и неисправные клапаны.
На более старых моделях причиной проблемы часто является перегорание контрольных ламп.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Можно ли починить Vaillant ecoTEC Plus самостоятельно?
К счастью, вы сможете решить некоторые проблемы самостоятельно. Но для других вам нужно будет полагаться на гарантию вашего котла, план покрытия котла или позвонить местному инженеру-теплотехнику.
Если у вас есть старый котел, возможно, пришло время узнать, сколько стоит новый котел – в долгосрочной перспективе он может оказаться дешевле!
Комбинированный котел Vaillant ecotec plus
Котлы Vaillant серии ecoTEC Plus хорошо известны своим высоким уровнем эффективности. Тем не менее, с более чем 140-летним опытом, неудивительно, что это один из лучших брендов котлов, который постоянно поднимает планку в секторе отопления.
Vaillant ecoTEC доступен как в виде комбинированного котла, так и в виде обычного или системного котла. Это означает, что он способен снабжать систему центрального отопления и горячей водой независимо от размера дома.
Коды ошибок котлов Vaillant ecoTEC Plus
Все котлы при возникновении проблем отображают код ошибки. Каждый производитель котлов использует разный набор кодов ошибок, и они даже могут быть специфичны для конкретной модели котла. S
o, когда вы покупаете новый котел, убедитесь, что вы храните руководство в безопасном месте, чтобы в случае возникновения проблем вы знали, что означает каждый код ошибки.
Распространенные проблемы с котлами Vaillant, связанные с отсутствием горячей воды:
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить котировки >
Код ошибки Vaillant F22: Низкое давление воды
Котел постоянно контролирует давление воды в системе, и если оно падает ниже заданного уровня, то высвечивается код ошибки F22. Хотя любое давление со временем теряет некоторое давление, если это внезапное падение, то это, вероятно, означает более серьезную проблему.
Код ошибки Vaillant F29: Пламя погасло
Эта ошибка вызвана блокировкой котла. Таким образом, котел не может производить отопление и горячую воду. Блокировка котла может быть связана с настройками газового клапана и проблемами с состоянием блока розжига или проводов розжига.
Код ошибки Vaillant F61: Неисправность газового клапана
Скорее всего, причиной этого кода ошибки является неисправный газовый клапан. Это может быть связано с тем, что он был неправильно отрегулирован или вышел из строя, но в любом случае неисправные газовые клапаны должны быть проверены и, возможно, заменены квалифицированным инженером.
Код ошибки Vaillant F75: Неисправен насос или проблема с датчиком давления
Это частая проблема на котле Vaillant. Отображается, когда котел не может определить соответствующий уровень давления при работающем насосе.
Требуется инженер, который должен выйти и проверить котел, чтобы определить, вызвано ли отсутствие горячей воды неисправным насосом или датчиком давления, который больше не дает правильных показаний.
Если вы видите отображаемый код ошибки, которого нет в нашем списке, то следующим шагом будет просмотр полного списка всех кодов в руководстве по эксплуатации вашего котла.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравните Цитаты >
Что вызывает эту проблему в пароконвектомате Vaillant ecoTEC?
Здесь инженер должен проявить свои навыки детектива, потому что существует целый ряд проблем с котлами Vaillant, которые могут привести к тому, что система перестанет нагревать горячую воду. Мы исследовали некоторые из наиболее распространенных причин, по которым у вас может возникнуть эта проблема.
Инженеры по газовой безопасности устранят серьезные проблемы Vaillant ecoTEC
Не забывайте, что никому, кроме профессионального инженера по газовой безопасности, запрещено устанавливать, обслуживать или ремонтировать ваш газовый котел. Поэтому, хотя это руководство даст вам представление о потенциальных проблемах с горячей водой, вам нужно будет обратиться к услугам инженера-теплотехника, чтобы решить большинство из них.
Если у вас электрокотел, то мы все же не рекомендуем ковыряться во внутренностях вашего котла; вы можете вызвать больше проблем, чем было с самого начала!
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравните Цитаты >
Проблемы с подачей котла Vaillant ecoTEC
Во-первых, всегда есть вероятность того, что это может быть действительно быстрое решение или вообще не иметь ничего общего с вашим котлом.
Проблемы с подачей газа
Большинство котлов в Великобритании используют газ в качестве основного источника энергии. Поэтому, прежде чем делать что-либо еще, проверьте, работают ли другие газовые приборы, например газовая плита. Если нет, то отсутствие горячей воды может быть связано с отсутствием энергоснабжения.
Как исправить и проверить?
Это значит, что нужно позвонить в вашу газоснабжающую компанию, чтобы все уладить.
Проблемы с электроснабжением
Даже если ваш котел Vaillant работает на газе, для его работы все равно требуется небольшое количество электроэнергии. Например, вы будете использовать электрический выключатель, чтобы включить газовый котел. Система зажигания также будет использовать электричество вместе с насосом, который перемещает и переносит горячую воду в разные части вашего дома.
Как исправить и проверить?
Итак, проверьте другие приборы, чтобы убедиться, что это проблема с подачей электроэнергии, но также имейте в виду, что проблема может быть связана с электрической неисправностью в котле.
Проблемы с водоснабжением
Если вода не поступает в котел, то точно будут проблемы с получением горячей воды! Включите холодный кран, чтобы убедиться, что в ваш дом поступает хороший запас воды.
Получить фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Vaillant ecoTEC Boiler Проблемы с пламенем
Далее следуют проблемы, связанные с пламенем. Газовый котел производит горячую воду, перекачивая ее по трубопроводу, который проходит над серией газовых пламен.
Когда вода проходит через пламя, она нагревается почти так же, как вода в чайнике. Так вот, когда проблемы с пламенем, то воду потом не нагреть.
Как исправить и проверить?
В более старых котлах вы могли видеть контрольную лампочку через окно дисплея, но большинство современных котлов больше не имеют этой функции, что означает, что вам нужно полагаться на коды ошибок, чтобы узнать, что происходит. На самом деле, у многих котлов больше нет даже запальника!
Пламя погаслоКогда загорается код F29, это связано с пламенем, нагревающим воду, которую гасят. Вы часто будете видеть, что котел зажигается, а затем отключается.
Это вызвано проблемами с датчиками пламени, дымоходами и воздуховодами. Инженер должен будет проверить, правильно ли подключена система дымохода, и оценить необходимость замены уплотнений на дымоходе.
Неправильное обнаружение пламени
Котел Vaillant ecoTEC будет отображать код ошибки F27, когда возникают проблемы с подачей газа, делающие розжиг небезопасным. В результате котел переходит в режим блокировки и не будет нагревать горячую воду, пока проблема не будет решена.
Исправить неправильное обнаружение пламени
Когда вы видите код ошибки котла Vaillant F27, это обычно означает, что имело место неправильное обнаружение пламени. Чтобы решить эту проблему, потребуются услуги инженера-теплотехника для проверки внутри котельного агрегата. T
Неисправность может быть вызвана попаданием влаги в электрические части, а также износом проводов зажигания.
В худшем случае проблемы с печатной платой (PCB). Печатная плата, по сути, является мозгом системы, и, как правило, ремонт не является экономически эффективным решением.
Это значит, что инженер, зарегистрированный в системе Gas Safe, должен будет заказать и установить для вас замену.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Проблемы с клапанами на котлах Vaillant
Будь то распределительный клапан, газовый клапан или клапан сброса давления, все они могут означать отсутствие горячей воды, если они неисправны.
Неисправный переключающий клапан Vaillant
Роль переключающего клапана в комбинированном котле заключается в открытии и закрытии направления горячей воды туда, где она необходима.
Это означает, что при открытии крана горячей воды или при необходимости отопления распределительный клапан обеспечивает подачу горячей воды в нужное место.
Итак, это означает, что если вы получаете только теплую воду из горячих кранов, но вы получаете горячую воду из радиаторов, или хороший напор горячей воды, но прохладные на ощупь радиаторы, тогда проблема, вероятно, связана с переключающим клапаном. .
Как исправить и проверить?
Здесь снова потребуется помощь инженера-теплотехника, который сможет оценить, нуждается ли клапан просто в очистке или в замене.
Vaillant неисправен клапан сброса давления
Клапан сброса давления регулирует давление, чтобы предотвратить взрыв котла. Он делает это, получая избыточное давление. Когда клапан выходит из строя, вместо того, чтобы создавать огромные проблемы, котел реагирует снижением давления и предотвращает его достижение опасного уровня.
поиск предохранительного клапана
Так как клапан расположен снаружи котла, вы можете заменить его, не вызывая инженера. Для этого перед снятием старого клапана нужно слить воду из бака, а затем установить новый.
Тем не менее, большинство домовладельцев предпочитают, чтобы эту работу за них выполнял зарегистрированный инженер по газовой безопасности. Это гарантирует, что котел включится, будет работать и производить горячую воду, прежде чем они уйдут.
Неисправный газовый клапан Vaillant
Когда котел Vaillant показывает код неисправности F62, это означает, что есть проблема с газовым клапаном, который регулирует подачу газа на запальник и на горелку. Когда газовый клапан открывается, он позволяет топливу течь, и котел зажигается.
Когда клапан не открывается или не пропускает достаточное количество газа, котел не может зажечься, и нет возможности нагреть горячую воду. Для этого требуется квалифицированный специалист, который проверит систему отопления для вас.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Проблемы с давлением в системе Vaillant ecoTEC Plus
Давление в котле необходимо для правильной работы котла. Именно давление позволяет системе нагревать воду, поступающую из основного источника.
Когда давление падает или становится слишком высоким, котел автоматически отключается. Это предотвращает попадание горячей воды в систему отопления дома.
Проверка манометра
Чтобы проверить давление в бойлере, посмотрите на манометр бойлера, чтобы убедиться, что оно находится на рекомендуемом уровне. Вы также можете увидеть код ошибки на дисплее, указывающий на наличие проблемы, связанной с давлением.
Не забывайте, что ваше давление может быть в норме, но вы получаете неверные показания из-за неисправного датчика давления.
Давление в котле не является чем-то необычным. Но, к счастью, некоторые проблемы с давлением в котле можно решить без помощи специалиста. Это означает, что вы сможете вернуть его к нагреву воды в кратчайшие сроки.
Котел Vaillant ecoTEC слишком высокое давление
Возможно, когда вы добавляете воду в систему котла, вы случайно добавляете слишком много воды. Это означает, что давление слишком высокое, и в результате котел переходит в режим блокировки и перестает нагревать горячую воду.
Как понизить давление в котле Vaillant ecoTEC
Для понижения давления необходимо спустить часть воды из системы, а это делается путем прокачки радиаторов.
1. Прежде всего подготовьте тряпку и что-нибудь для сбора воды.
2. Затем с помощью клапана радиатора медленно поверните клапан на радиаторе против часовой стрелки.
3. Сначала вы услышите, как выходит воздух, а затем из клапана начнет вытекать вода. Если у вас недавно было отопление, будьте осторожны, так как будет выходить горячая вода.
4. Слейте небольшое количество воды из каждого радиатора и проверьте показания манометра после каждого.
Vaillant ecoTEC Низкое давление воды
Если кажется, что вода, поступающая из крана горячей воды, имеет низкое давление, а самые удаленные от котлов радиаторы никогда не нагреваются по-настоящему, причиной может быть низкое давление. Когда давление становится очень низким, это приводит к остановке работы котла.
Какой должен быть уровень давления?
Для Vaillant ecoTEC Plus уровень давления должен составлять от 1,0 до 2,0 бар при холодном котле. Если показатель ниже 0,8 бар, то это говорит о низком давлении воды. Затем необходимо заполнить систему водой перед повторным включением котла.
Как увеличить давление воды
Вы можете увеличить давление в котле, используя встроенную петлю заполнения, прикрепленную к вашему котлу; нет необходимости вызывать сертифицированного инженера по газовой безопасности, если вы не уверены, что сможете решить проблему.
Где находится заправочная петля?
На большинстве моделей котлов заправочная петля теперь постоянно прикреплена к котлу, как и в случае с этим котлом Vaillant. Для более старых котлов может потребоваться установка внешней петли для заполнения.
Как выглядит заправочная петля на ecoTEC plus?
Обычно вы видите серебряную трубу с гибким соединением и кранами на обоих концах. Повернув вентили, вы услышите, как вода начнет поступать в систему. Убедитесь, что вы продолжаете следить за манометром, чтобы вы могли снова отключить клапаны, как только он достигнет нужного уровня.
Вы узнаете, когда давление в котле вернется к рекомендуемому уровню, потому что:
- Код неисправности исчез
- Или котел работает, и теперь у вас есть хороший запас горячей воды из горячего крана
Решает ли добавление воды низкое давление на Vaillant ecoTEC?
Долив воды может быть краткосрочным решением проблемы низкого давления воды. Но если котел продолжает терять давление, то, вероятно, у вас где-то протекают трубы, и это приводит к падению давления воды.
Хотя сейчас это может быть незначительной проблемой, она будет усугубляться с риском вызвать новые проблемы и повредить ваш дом.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Трубка замерзшего конденсата Vaillant ecoTEC
Холодная погода может привести к замерзшей трубе конденсата, что вызовет проблемы с вашим котлом и приведет к отсутствию горячей воды.
Хорошая новость заключается в том, что эту проблему домовладельцы могут решить самостоятельно. Это означает, что нет необходимости вызывать зарегистрированного инженера Gas Safe, чтобы исправить это для вас.
Что делает конденсатная труба?
Трубка для конденсата позволяет отводить сточные воды от котла и сливать их в канализацию. Там, где это возможно, труба будет установлена так, чтобы она выходила во внутреннюю канализацию, но в некоторых домах единственным вариантом является установка их снаружи.
Почему зависает?
Это приводит к замерзанию трубы в холодную погоду. Бригады по установке котлов попытаются найти способ внутренней установки трубы для слива конденсата. Однако иногда нет другого выхода, кроме как установить их снаружи. Это приводит к тому, что труба замерзает в холодную погоду.
Как разморозить замерзшую трубу конденсата на котле Vaillant ecoTEC
Прежде всего, найдите замерзшую часть трубы. Обычно это происходит, когда в трубе есть изгиб или провал. Есть два способа оттаивания:
1. Приложите бутылку с горячей водой, теплую ткань или грелку, нагретую в микроволновой печи, к замерзшему участку трубы.
2. С помощью лейки или кувшина осторожно вылейте горячую воду на замерзший участок трубы. Очень важно не использовать кипящую воду, так как трубка для конденсата пластиковая и может расплавиться!
3. Теперь вам нужно перезагрузить котел. Поскольку не удалось избавиться от сточных вод, котел отключится, чтобы предотвратить дальнейший ущерб.
Как защитить Vaillant ecoTEC от замерзания конденсатопровода
Всегда лучше с самого начала предотвратить возникновение проблемы. Прежде всего, чтобы предотвратить замерзание трубы для конденсата, перед наступлением зимы вы можете предпринять несколько шагов:
– Накрыть трубу для конденсата пенопластовой трубкой
– Оставить отопление включенным на ночь. Это предотвратит охлаждение трубы для конденсата, а затем ее замерзание.
– Включите термостат, чтобы уменьшить объем конденсата. Он отключает подачу газа, когда гаснет контрольная лампа, что гарантирует утечку газа в дом. Когда термопара неисправна, контрольная лампочка не будет гореть, и поэтому не будет нагрева горячей воды. Сломанную термопару должен заменить инженер-теплотехник.
Проблема со сбросом Vaillant ecoTEC
Как и в случае со всеми технологиями, иногда все, что нужно, — это сброс, чтобы он снова заработал. К счастью, современные котлы спроектированы так, чтобы быть невероятно надежными и очень безопасными.
Однако это означает, что при обнаружении проблемы он отключится, чтобы предотвратить ее дальнейшее развитие. А это значит, что горячей воды не будет, пока проблема не будет решена.
Иногда перезагрузка — это все, что нужно, чтобы котел заработал. Даже если была другая проблема, которая теперь устранена, все равно часто требуется сброс, чтобы котел мог распознать, что проблемы больше нет.
Способ сброса котла различался в разных моделях. Для котлов Vaillant ecoTEC вам нужно будет зайти в настройки котла, а затем нажать кнопку сброса и удерживать ее в течение одной секунды.
Убедитесь, что котел включен
Мы знаем, что это звучит очень очевидно, но иногда упускают из виду простые вещи. Для включения котлов Vaillant ecoTEC:
1. Повернуть регулятор включения/выключения из положения «0», округлить до положения «1».
2. Убедитесь, что регулятор температуры радиатора установлен на максимальную температуру радиатора.
3. Убедитесь, что удаленный программатор включен.
4. Убедитесь, что комнатный термостат настроен на включение обогрева.
Проблема с таймером Vaillant
Таймер на вашем обычном или системном бойлере определяет, когда вода нагревается, а затем направляется через центральное отопление для обогрева вашего дома. У большинства домовладельцев отопление включается утром, когда они встают, а затем снова вечером.
Но, если в центральное отопление не поступает горячая вода, как вы ожидали, то все может быть из-за проблемы с таймером.
Возможно, произошло случайное изменение времени или отключение электроэнергии, что привело к рассинхронизации таймера с правильным временем суток.
Часы ушли вперед или назад
Возможно, это произошло с тех пор, как часы изменились, а таймер не обновлялся. В любом случае, это может быть простым решением ваших проблем с горячей водой.
Проблемы с котлом Vaillant также могут быть вызваны проблемами с использованием интеллектуального управления, особенно если вы осваиваете новый котел.
Не забудьте проверить приложение, чтобы узнать, не приводят ли какие-либо настройки к тому, что бойлер не подает ожидаемую горячую воду.
Вопросы времени не относятся к комбинированным котлам, поскольку они нагревают горячую воду по требованию, но могут применяться к другим типам котлов.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить Цитаты >
Основные характеристики котлов Vaillant ecoTEC Plus
Сертифицировано Quiet Mark
Благодаря невероятно тихой работе вас не побеспокоят, пока Vaillant ecoTEC нагревает воду для вашего дома.
Приложение vSMART™ для смартфона
Благодаря совместимости с приложением vSMART™ вы сможете управлять своим котлом, где бы вы ни находились. А благодаря интеллектуальным технологиям система начинает понимать ваши потребности в отоплении, что приводит к оптимальному использованию энергии и сокращению счетов.
Модуляция до 16%
Модуляция котла – это способность котла уменьшать мощность. Снижая свою мощность всего до 16%, он избавляет котел от необходимости постоянно включать и выключать для достижения желаемых потребностей в нагреве. В свою очередь износ котла снижается, а уровень энергоэффективности повышается.
Пришло время заменить сломанный котел Vaillant?
Если у вас продолжают возникать проблемы с котлом или расходы на его ремонт растут, возможно, сейчас самое время поискать новый котел.
Благодаря более высокому уровню эффективности и технологии, позволяющей реально сэкономить на счетах за отопление, новый котел может стоить не так дорого, как вы думаете, в долгосрочной перспективе.
У нас есть список цен на новые котлы, или вы можете получить расчет за 20 секунд.
С новым бойлером вы будете спокойны, зная, что ваше горячее водоснабжение снова надежно.
Помимо возможности приобрести еще один котел Vaillant, существует ряд настоятельно рекомендуемых производителей, которые могут стать правильным выбором для вашей новой системы отопления.
Мы невероятно упростили выбор нового котла и его установку. Просто предоставьте несколько деталей, и ваш новый котел будет готов в течение нескольких дней. Вы даже можете разложить стоимость своего котла с котлами на финансы.
Получите фиксированную цену за 20 секунд
Какое топливо использует ваш котел
Сетевой газ
СНГ
Масло
Сравнить предложения >
VAILLANT ECOTEC PLUS – БЕЗ ГОРЯЧЕЙ ВОДЫ
джкасатис
- #1
Мой строитель установил ecoTEC plus 18 месяцев назад. Вчера перестала давать горячую воду. Если включу отопление, то работает нормально, а если открыть какие-либо краны, то вода не греет. На данный момент у нас нет горячей воды, и, поскольку это выходные, очень трудно найти кого-то, кто нам поможет.
У вас есть совет? Я читал инструкцию и пробовал кое-что, но в основном из того немногого, что я могу понять, котел думает, что нет запроса на горячую воду…
Если я не могу ничего сделать, чтобы это исправить, можете ли вы порекомендовать какие-либо способы получить горячую воду? Например, если я включу отопление, это даст нам немного горячей воды для душа?
К вашему сведению, похоже, у нас также есть система megaflo, но мы понятия не имеем, как они работают вместе. Извините за мое полное невежество..
Заранее спасибо за любую помощь
Рекламные ссылки
Миккиг
- #2
Если ваше отопление работает нормально, но нет горячей воды, то, скорее всего, у вас есть неисправность в системе управления горячей водой, программатор >> стат&огрев бака>>клапан с электроприводом.
Наиболее распространенной неисправностью здесь является клапан с электроприводом, но сначала я бы просто проверил под пластиковой крышкой на мегафлоу (осторожно с клеммами под напряжением), есть статистика цилиндра и статистика перегрева с красной кнопкой сброса, это может быть выскочил. Если это так, его можно сбросить, но может быть веская причина, которая может потребовать расследования.
В противном случае я бы проверял клапан с электроприводом, он мог быть заклинен или двигатель мог быть неисправен.
джкасатис
- #3
Привет, Микки! Большое спасибо за быстрый ответ. Я попытаюсь воспользоваться вашим советом, но я не понимаю, что такое программатор >> стат&огрев цилиндра >> моторизованный клапан.
Миккиг
- #4
программатор/часы/таймер – это то, что вы в основном используете для управления отоплением и горячей водой, он подает питание на термостат цилиндра и датчик перегрева за пластиковой крышкой на мегафлоу, а тот, в свою очередь, подает питание на моторизованный клапан. Если бы у вас был мультиметр, вы могли бы проверить, есть ли 240 В на коричневом или белом проводе на клапане с электроприводом (коробка на трубе, которая идет к мегафлоу). Это подтвердит, что статистика и программатор работают, и проблема заключается в клапане.
Рекламные ссылки
джкасатис
- #5
Понятно. Большое спасибо за то, что нашли время ответить и за вашу помощь. Думаю, подожду до завтра и позвоню кому-нибудь.
Учитывая, что котел должен быть на гарантии, звонить ли мне напрямую в Vaillant? Я не уверен, кто его установил, и очень сложно найти моего строителя и получить от него какую-то информацию…
Еще раз спасибо
Миккиг
- #6
Если отопление работает нормально, то, скорее всего, котел работает как надо и звонить в vaillant смысла нет. Лучше всего позвонить вашему установщику, чтобы подтвердить неисправность. Я могу ошибаться, но я думаю, что megaflo дает 2-летнюю гарантию на свои системы управления, так что, возможно, неисправность покрывается их гарантией, но не надейтесь
джкасатис
- #7
Да, после того, как я разместил свое сообщение, я понял, что вы имели в виду, что проблема может заключаться в мегафлоу. Я постараюсь позвонить строителям/установщикам, чтобы узнать, могут ли они помочь. На самом деле то, что я называю мегафлоу (это имя использовал мой строитель), — это система, которую мы нашли в доме, и мы заменили только котел. На самом деле это непрямой 210 с горячей водой OSO или что-то в этом роде. Я не прикасаюсь к зверю, понятия не имею, что делаю..
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник/газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать свой листинг бесплатно на Diynot Local
Нет горячей воды из Taps or Shower: Руководство по устранению неполадок VHL – Village Heating Ltd.
Обслуживание 1-го класса
Обслуживание в Большом Лондоне
Цена соответствует
Гарантия!
4,5/5
Сервис 1 -го класса
Соблюдение Большого Лондона
Прайс.
Руководство VHL по устранению неполадок, почему у вас нет горячей воды
Если вы обнаружили, что у вас нет горячей воды, не нужно паниковать. Прежде чем вызывать инженера, ознакомьтесь с нашим руководством по устранению неполадок, чтобы узнать, можете ли вы определить причину, по которой ваша горячая вода не работает, и посмотреть, есть ли быстрое решение. Если вам все еще не повезло, свяжитесь с нами, и мы пришлем инженера, чтобы восстановить и запустить горячую воду в кратчайшие сроки. Позвоните нам 020 3918 6405 или Онлайн бронирование .
Для котировок без обязательств Позвоните нам сейчас по телефону
020 8102 9898 или
. Что может быть причиной ваших проблем с горячей водой, зависит от того, какой тип бойлера у вас есть и какая именно проблема. Например, у вас может отсутствовать горячая вода или отопление, перебои с подачей горячей воды или отопление работает, но нет горячей воды.
В зависимости от ваших обстоятельств, мы разбили это руководство на несколько разделов, начиная с 7 наиболее распространенных причин, по которым у вас не работает горячая вода, а затем последующие разделы в зависимости от того, есть ли у вас газовое, электрическое, закрытое или котел открытой/закрытой системы или комбинированный котел.
Перейдите к подходящему для вас разделу:
Содержание
Первое, что нужно проверить: Наиболее распространенные причины отсутствия горячей воды
у вас есть газовый котел или электрический котел, проверка того, что ваш источник энергии подключен правильно и в рабочем состоянии, должен быть вашим первым приоритетом. Это может показаться здравым смыслом, но вам также необходимо убедиться, что ваше водоснабжение все еще включено.
Все они на удивление легко случайно отключаются, или может быть временная приостановка подачи воды, что означает, что из вашего горячего крана не поступает вода. Если это так, то вы можете легко снова включить подачу или запросить любые перебои в обслуживании у вашего поставщика. Это простое решение, но оно сэкономит вам много времени и хлопот по сравнению с вызовом инженера.
2. Пробовали ли вы его выключить и снова включить?
Как и во многих других случаях, иногда включение и выключение бойлера может дать ему импульс, необходимый для возобновления работы горячей воды. В большинстве случаев вы найдете кнопку сброса, управляемую пользователем, на передней панели вашего котла, и вы можете просто обратиться к руководству по вашему котлу, чтобы инициировать сброс.
Итак, найдите кнопку сброса и попробуйте сбросить ее в соответствии с инструкциями производителя. Если вы не можете найти кнопку или знаете, что она скрыта в устройстве, вам понадобится квалифицированный специалист, чтобы получить к ней доступ, поэтому лучше всего связаться с нами! Если сброс не работает, попробуйте отключить котел от сети на несколько секунд, прежде чем снова включить его.
3. Проверьте настройки термостата
Если ваш термостат срабатывает или был случайно сбит на неправильную настройку, вы можете обнаружить, что либо у вас вообще нет горячей воды, либо ваша горячая вода не становится достаточно горячей. . Если ваша температура установлена ниже 21 ℃, ваш котел может вообще не включиться, поэтому вам нужно увеличить ее.
Большинство современных бойлеров позволяют легко изменять температуру радиаторов или горячей воды с помощью простого и удобного регулятора. Это может помочь запустить ваш котел, если вы включите его на высокую температуру на короткий период времени, а затем сбросите их до нормальной температуры, как только горячая вода вернется. Опять же, если это не сработает, вам нужно будет найти инженера, который сделает все остальное.
4. Убедитесь, что часы и таймер установлены на правильное время
Если вы используете таймер на вашем котле, убедитесь, что часы установлены на правильное время, так как котел часто забывают, когда часы идти вперед или назад. Вы также должны убедиться, что таймер настроен на подачу горячей воды в нужное время. Если вы используете таймер, но не настроили его правильно, отопление не включится, когда вы этого захотите, что может привести к отсутствию отопления или горячей воды. Если вы не знаете, как сбросить таймер в вашей системе, обратитесь к руководству по эксплуатации вашего котла.
5. Горит ли контрольная лампа?
Если у вас газовый котел, проверьте, не погасла ли контрольная лампочка. Если это так, попробуйте повторно зажечь его, следуя инструкциям производителя. Если он продолжает дуть, его должен проверить инженер. И если вы чувствуете запах или подозреваете наличие газа, не пытайтесь повторно зажечь котел.
6. Это проблема давления воды?
Причиной отсутствия горячей воды может быть низкий напор. Чтобы ваш котел работал наилучшим образом, идеальное давление воды должно составлять от 1 до 1,5 бар, которое обычно отображается на манометре, обычно расположенном там, где трубы подачи воды подключены к котлу.
Итак, если давление недостаточно высокое, осторожно отрегулируйте его с помощью заправочной петли. Попытка поднять давление в котле только в том случае, если в руководстве указано, что это безопасно, и вам удобно выполнять эту задачу самостоятельно.
7. Были ли в последнее время отключения электроэнергии?
Если недавно произошло отключение электроэнергии, ваш котел мог вернуться к заводским настройкам после восстановления подачи электроэнергии, поэтому он может работать не так, как раньше. Проверьте все эти настройки и измените их по мере необходимости — простое, но быстрое решение! Чтобы исправить это, вам просто нужно изменить настройки котла, чтобы он вернулся к тому, что было до отключения электроэнергии.
8. У вас есть бак или цилиндр для воды?
Если да, то проблема может заключаться в термостате/программаторе на баке или самом цилиндре. Посмотрите, чтобы убедиться, что он отображает правильные настройки, и измените их, если вам нужно. Вы узнаете, есть ли какие-либо проблемы с подачей горячей воды, если на дисплее передней панели бака для воды или бойлера отображается какой-либо код ошибки.
Каждый код соответствует отдельной неисправности котла, поэтому важно сверить код с руководством для получения дополнительной информации. Для получения помощи и консультации по любым неисправностям вашего котла или резервуара для воды свяжитесь с нашей командой по телефону 020 3918 6405 .
9. Проверьте, не замерзли ли ваши трубы
Другой причиной отсутствия горячей воды может быть замерзание труб, особенно в длительные периоды холодной погоды. Наиболее вероятно, что труба замерзнет, это труба для конденсата, которая представляет собой сливную трубу, по которой конденсат поступает из котла в канализацию снаружи
Чтобы исправить это, попробуйте налить на трубу горячую, но не кипящую воду. Если вы пытаетесь разжечь котел, но он по-прежнему не работает, попробуйте снова разморозить его. Если это все еще не работает, пришло время позвонить нам по телефону 020 3918 6405 или по номеру Онлайн-бронирование .
10. Проверка на наличие утечек
Эта проблема больше связана с уровнями давления в вашем бойлере, но все же может влиять на наличие горячей воды. Если в вашей системе центрального отопления где-то есть утечка, это приведет к падению давления, что затруднит получение горячей воды из ваших кранов. Осмотрите свою собственность и посмотрите, нет ли признаков мокрых пятен вокруг потолков, труб и деревянных изделий, а также образования плесени.
11. Если нет ни горячей воды, ни отопления, может быть шлюзовая камера
Если у вас нет ни горячей воды, ни отопления, то, скорее всего, виноват шлюз. Как следует из названия, это когда воздух попадает в водопроводные трубы, будучи менее плотным, чем вода, он может собираться в высоких точках на трубах, что приводит к частичной или полной закупорке воды.
Одним из популярных способов исправить это является присоединение шланга к рабочему крану, например. кран холодной воды, а затем подсоедините его к крану горячей воды. Включите сначала сломанный кран, полностью откройте, а затем включите рабочий тег до упора. Более высокое давление в водопроводе холодного крана должно привести к открытию шлюза – оставьте краны открытыми на несколько минут, чтобы убедиться в этом. Если это не решит проблему, может возникнуть необходимость слить воду из системы, и в этом случае было бы неплохо вызвать инженера по номеру 9.0017 020 3918 6405 или по телефону Бронирование онлайн.
12. Требуется ли обслуживание вашего котла?
Лучший способ избежать неприятных сюрпризов, связанных с подачей горячей воды, — обеспечить регулярное техническое обслуживание вашей системы отопления и горячего водоснабжения квалифицированным специалистом, чтобы все работало безопасно и бесперебойно круглый год.
Устранение неполадок, характерных для котла:
Если вы перепробовали все вышеперечисленное, но у вас по-прежнему нет горячей воды или перебои с горячей водой, то пришло время рассмотреть некоторые способы устранения неполадок, характерных для котла.
Проверка герметичного системного котла или комбинированного котла
Нет горячей воды при включенном отоплении? Проблема может быть в перепускном клапане
Если ваша система центрального отопления работает отлично, но из душа или кранов не поступает горячая вода, вероятно, проблема связана с перепускным клапаном. Точно так же, если у вас есть комбинированный котел, и ваше центральное отопление не работает, но ваша горячая вода работает, это может быть та же основная проблема.
Переключающий клапан позволяет комбинированному бойлеру переключаться между нагревом радиаторов и горячей водой, поэтому, когда вы открываете кран с горячей водой, переключающий клапан открывается и подает горячую воду в кран.
К сожалению, если это не работает должным образом, вы не сможете устранить проблему с переключающим клапаном самостоятельно, поэтому вам нужно будет вызвать инженера, который поможет вам, по телефону 020 3918 6405 или по телефону Booking Онлайн .
Убедитесь, что у вас нет низкого давления воды
Если у вас двухконтурный котел, причиной отсутствия горячей воды может быть низкое давление воды. Давление воды в вашем котле должно быть установлено примерно на «1 бар», что вы должны увидеть на манометре вашего котла — обратитесь к руководству по вашему котлу, если вы не уверены, что это такое.
Обычно имеется индикаторная стрелка, показывающая давление, на которое был установлен котел при его установке, так что сравните его с этим. Если давление воды слишком низкое, вы можете самостоятельно поднять давление, осторожно используя петлю заполнения и следуя инструкциям в руководстве по эксплуатации вашего котла. Если эти инструкции требуют, чтобы вы сняли панель котла, вместо этого вам следует вызвать инженера.
Стоит отметить, что перепады давления могут быть вызваны утечками воды, поэтому, если у вас слишком низкое давление воды, вам также следует проверить наличие утечек, о чем вы можете прочитать в разделе газового котла на этой странице.
Проверка газового котла
Существует несколько потенциальных причин, по которым ваш газовый котел может работать неправильно. Вы всегда должны соблюдать осторожность при работе с газовыми приборами, если решите решить проблему самостоятельно, поскольку утечка газа представляет серьезную угрозу безопасности и может вызвать пожар или взрыв. Если вы сомневаетесь, позвоните нам по телефону 9.0017 020 3918 6405 , и мы можем отправить профессионала, чтобы помочь.
Погасла сигнальная лампа?
Наиболее распространенной причиной отсутствия горячей воды в газовом котле является перегорание запальной лампочки. Пилотная лампа используется для зажигания газа, который нагревает воду в котле.
Если контрольная лампочка погасла, очень важно внимательно следовать инструкциям для вашей модели котла, чтобы убедиться, что вы снова зажигаете ее безопасно. В старых газовых котлах может потребоваться спичка, чтобы зажечь их, в то время как в новых стилях используется воспламенитель. Если у вас есть какие-либо сомнения, обратитесь к профессионалу, поскольку газовые котлы опасны, если вы не уверены в том, что делаете.
Однако, если ваша запальная лампочка не горит постоянно, то, скорее всего, проблема связана с термопарой, которая определяет, когда запальная лампочка горит, и открывает газовый клапан, чтобы она продолжала гореть. Это защитное устройство, гарантирующее, что газ не будет вытекать, когда запальная лампочка не будет гореть. Если термопара нуждается в замене, лучше вызвать инженера.
Клапан сброса давления неисправен?
Клапан сброса давления регулирует давление в баке и сбрасывает избыточное давление, чтобы предотвратить взрыв котла. Однако, когда этот клапан выходит из строя, давление не повышается, а наоборот, падает, поскольку сбрасывает давление до того, как оно достигнет опасного уровня. Если предохранительный клапан неисправен, его необходимо заменить.
Если вы уверены, что можете заменить его самостоятельно, это потребует частичного слива бака перед снятием старого клапана и заменой его новым. Вы можете предпочесть, чтобы инженер сделал это за вас.
Проверка на наличие утечек – еще одна причина низкого давления воды
Вы узнаете, что ваше центральное отопление протекает, потому что произойдет падение давления, а также потеря воды. В дополнение к вашей проблеме с отсутствием горячей воды это также может привести к гниению и структурным проблемам, если их не лечить, поэтому стоит проверить, чтобы быть уверенным.
Когда вы проверяете бак для горячей воды на наличие утечек, имейте в виду, что вода в нем будет очень горячей. Сливной клапан на дне бака, вероятно, первое место, которое нужно проверить. Если это капает, попробуйте немного открутить его с помощью отвертки, чтобы удалить любой осадок, который может привести к тому, что он неплотно прилегает, а затем полностью затяните его, чтобы остановить капание.
При проверке на наличие утечек помните, что конденсат на котле часто принимают за утечку. Как правило, если бак горячий и есть капли, возможно, утечка.
Если из патрубка течет небольшая капля, возможно, вы сможете ее закрыть. Если течет много или утечка идет из места соединения клапана с баком, то клапан придется заменить. Это может быть трудной работой, и было бы лучше, если бы инженер сделал это.
Если вы обнаружили утечку из самого бака, то необходимо заменить весь бак и вызвать инженера. У вас может возникнуть соблазн просто смириться с небольшой утечкой, но нет никакого способа узнать, может ли бак просто выйти из строя и оставить вас с большим беспорядком и хлопотами.
Проверка правильности работы других газовых приборов
Если в доме есть другие газовые приборы, проверьте их работу. Если и они не работают должным образом, то, скорее всего, проблема с подачей газа, а не с котлом, и вам следует вызвать инженера.
Проверка электрического котла
Электрические котлы и водонагреватели, как правило, довольно надежны, но когда что-то пойдет не так, вам обычно потребуется помощь инженера, так как электричество высокого напряжения, которое питает его, представляет значительный риск. Если вы собираетесь работать с котлом самостоятельно, вы должны убедиться, что питание отключено, и делать это только в том случае, если вы уверены.
Устранение неполадок с электрическими котлами может быть сложной задачей, так как вам часто нужны специальные инструменты для тестирования, чтобы добраться до корня проблемы. Мы рекомендуем вам связаться с нами по телефону 020 3918 6405 или по номеру , забронировав онлайн , и мы отправим инженера, который поможет вам, если вы подозреваете какую-либо из следующих проблем.
Сработал ли автоматический выключатель?
Первое, что нужно сделать, это проверить главный блок предохранителей, чтобы узнать, не сработал ли автоматический выключатель по какой-либо причине или не перегорел ли предохранитель. В этом случае вы сможете просто сбросить автоматический выключатель или заменить предохранитель. Если это не сработает или ваш котел снова отключит автоматический выключатель после его сброса, возможно, у вас возникла электрическая неисправность, и вам следует вызвать инженера или электрика для ее устранения.
Проблема с нагревательными элементами?
Большинство электрических водонагревателей имеют два нагревательных элемента; один вверху и один внизу, вместе с термостатом для каждого элемента. Вообще говоря, верхний элемент управляет нижним, поэтому, если верхний элемент или термостат перестанут работать, у вас вообще не будет горячей воды. Если нижний перестанет работать, вы можете обнаружить, что ваша горячая вода недостаточно горячая.
Чтобы проверить нагревательные элементы, вам потребуется использовать тестер элементов и тестер напряжения, чтобы проверить ток на элементах и проверить, заземлены ли они. Вам нужно будет сделать это для обоих элементов, независимо от того, какой из них, по вашему мнению, может быть неисправен.
Если у вас нет этих инструментов тестирования или вы не уверены в работе с электричеством, вам следует вызвать инженера. Если вы решите проверить их самостоятельно, вы должны убедиться, что питание котла отключено, прежде чем начать.
Проблемы с термостатом?
Внутренний термостат может быть причиной недостаточного количества горячей воды. В целях безопасности, в отличие от термостата, который вы иногда можете найти на своем котле, к этому термостату нелегко получить доступ, и его заводские настройки обычно являются самым безопасным вариантом для использования. Установка слишком высокой температуры может привести к тому, что вы попадете в воду, которая мгновенно вызовет серьезные ожоги, поэтому важно, чтобы вы не устанавливали термостат на опасную температуру.
Если вы подозреваете, что проблема с вашим термостатом, вам следует вызвать инженера. Если вы решите отрегулировать его самостоятельно, вы должны убедиться, что питание отключено, прежде чем начать.
Проверка котла с открытой вентиляцией
Поплавок шарового клапана застрял?
Если у вас есть котел с открытой системой вентиляции, который имеет дополнительный резервуар для воды, который обычно хранится на чердаке, то возможно, что поплавок шарового клапана застрял, препятствуя циркуляции воды по системе.
Если вы можете безопасно получить доступ к резервуару для воды, проверьте шаровой поплавковый клапан. Если воды в бачке мало или совсем нет, то это признак того, что заклинил шаровой поплавковый клапан. Аккуратно переместите рычаг шарового поплавкового клапана, чтобы освободить его, но будьте осторожны, не применяйте силу. Это должно позволить воде течь свободно.
Оставайтесь на связи, чтобы узнать о выгодных предложениях VHL
Свяжитесь с VHL, чтобы получить помощь по всем вопросам ремонта и обслуживания котлов
Здесь, в VHL, наши услуги по центральному отоплению включают все аспекты ремонта, замены и обслуживания котлов. В VHL мы имеем более чем 24-летний опыт предоставления продуктов и услуг самого высокого качества клиентам по всему Лондону и юго-востоку Англии.
Если вы обнаружите, что у вас нет горячей воды или тепла от ваших радиаторов, вам может понадобиться новый бойлер. Наши инженеры и монтажники Gas Safe заменят ваш старый котел на новый высококачественный котел, соответствующий вашим потребностям.
Если вы обнаружите, что у вас не хватает горячей воды, и вы не можете найти решение, которое можно сделать своими руками, наша команда сантехников и инженеров по газовой безопасности всегда готовы помочь восстановить подачу горячей воды. Просто позвоните нам по телефону 020 3918 6405 или по номеру . Бронирование онлайн.
ТЕЛЕФОН:
020 3918 6405
Рассчитать стоимость
Нет горячей воды Часто задаваемые вопросы
Почему у меня нет горячей воды?
Существует несколько причин, по которым у вас может отсутствовать горячая вода, начиная от обычных проблем, таких как проблемы с водой или электроснабжением, настройки котла, термостата, таймера, недавнее отключение электроэнергии, и заканчивая более сложными проблемами, такими как давление в бойлере, потенциальная воздушная пробка или замерзшие трубы. В Руководстве по устранению неполадок VHL показано, как выявить и устранить эти проблемы, в большинстве случаев не прибегая к помощи инженера.
Почему нет горячей воды при включенном отоплении?
Скорее всего, проблема связана с вашим переключающим клапаном, и вам потребуется помощь инженера. Отводной клапан позволяет комбинированному бойлеру переключаться между обогревом радиаторов и горячей водой, поэтому, когда вы включаете горячий кран, отводной клапан открывается и подает горячую воду в кран.
У меня двухконтурный котел, почему при выключенном отоплении нет горячей воды?
Если у вас есть горячая вода только тогда, когда центральное отопление работает на максимальной мощности, это, вероятно, указывает на неисправность вашего переключающего клапана. Для этой проблемы вам придется вызвать инженера, чтобы помочь вам, так как вы не сможете исправить это самостоятельно.
Почему у меня нет давления горячей воды?
Давление воды в вашем котле должно быть установлено примерно на «1 бар», что вы должны увидеть на манометре вашего котла – обратитесь к руководству по эксплуатации вашего котла, если вы не уверены, что это такое. Если у вас нет или очень низкое давление, которое не остается на правильном уровне даже после его регулировки, то это, вероятно, указывает на более серьезную проблему и может быть результатом утечки. Это может привести к дальнейшему повреждению, помимо проблемы с отсутствием горячей воды, поэтому вам следует связаться с нами, чтобы инженер мог прийти и посмотреть.
Котел работает, но нет горячей воды
Паровой котелВ большинстве британских домов используется газовый комбинированный котел как для отопления, так и для горячего водоснабжения. Помимо того, что они эффективны и экономичны, они также имеют репутацию чрезвычайно надежных. Однако, так как это оборудование, которое обычно используется 24 часа в сутки семь дней в неделю, неизбежно время от времени могут возникать проблемы. Одна проблема, которая может быть особенно неприятной, это когда отопление работает, но нет горячей воды, или если горячая вода есть, но котел не греет ваш дом. Читайте дальше, чтобы узнать больше о распространенных причинах этих проблем и о том, как с ними бороться.
1. Проверьте наличие электричества, газа и воды
Первое правило решения проблем с вашим котлом – начинать с самых простых возможных причин. Прежде чем проверять что-либо еще, важно убедиться, что сам котел действительно работает. Всегда начинайте с панели управления котлом. Если у вас есть цифровой дисплей и на нем ничего не отображается, возможно, на котел не подается питание из-за отключения электричества. Попробуйте включить свет и розетки, чтобы быстро подтвердить или устранить проблему с электропитанием. Вы также можете проверить, что все предохранители в блоке предохранителей находятся в правильном положении.
Точно так же важно убедиться, что у вас есть газ и вода. Это можно проверить, открыв кран и включив другой газовый прибор, например, плиту.
Если вы сделали все вышеперечисленное и довольны тем, что электричество, газ и вода работают, то пришло время проверить наличие кодов неисправностей.
2. Отображается ли код неисправности?
Многие проблемы с котлом приводят к отображению кода неисправности на панели управления. Если у вас есть руководство по эксплуатации, это лучшее место для поиска того, что означает код неисправности на вашем котле.
Если у вас котел Viessmann, вы также можете воспользоваться удобным онлайн-инструментом кода неисправности котла.
Помните, коды неисправностей котлов могут различаться от котла к котлу. Если вы не можете найти описание своего кода неисправности или если оно указано в руководстве, вам может потребоваться обратиться за помощью к инженеру по газовой безопасности.
3. Проверьте управление котлом
Если у вас по-прежнему нет горячей воды или отопления после проверки вышеперечисленных шагов, вам необходимо проверить правильность настроек котла. Ваш котел будет иметь отдельные органы управления для включения отопления и горячей воды. Возможно, горячая вода или отопление были отключены по ошибке, или настройка была изменена непреднамеренно.
Проверьте таймер
Некоторые бойлеры могут иметь таймер для управления горячей водой. Если таймер вашего бойлера контролирует горячую воду, это может быть причиной проблемы. На ваш таймер могли повлиять смена часов, источник питания, неисправность резервных батарей или даже кто-то изменил настройки без вашего ведома. Настройка таймера может решить проблему.
Проверьте термостат
Температура нагрева обычно контролируется термостатом. Для большинства котлов это будет ручная шкала, закрепленная на стене в основной жилой зоне или холле. Новые котлы могут быть оснащены цифровыми термостатами. Убедитесь, что термостат не был случайно выключен. Установите термостат на более высокую температуру с активным таймером и посмотрите, загорится ли котел. Если он не реагирует, возможно, проблема в термостате. Это потребует внимания квалифицированного инженера.
4. Проверьте перепускной клапан
Если вы устранили все другие причины, перечисленные выше, и у вас все еще есть отопление, но нет горячей воды, или ваш котел не работает, но вода есть, то, вероятно, у вас проблема с переключающий клапан. Это клапан, который открывается и закрывается, чтобы обеспечить теплом радиаторы или нагреть воду.
Если отопление работает, но отопление есть, а горячей воды нет или наоборот, скорее всего, он заклинил. Вам нужно будет связаться с инженером по газовой безопасности, чтобы решить проблему с вашим переключающим клапаном.
Котел работает, но у меня нет горячей воды или отопления
Если вы выполнили шаги с 1 по 4, описанные выше, и у вас нет ни горячей воды, ни отопления, вероятно, неисправность компонента требует вмешательства обученного специалиста. инженер. Мы рекомендуем вам как можно скорее проверить ваш котел.
Уютная жизнь и экономия энергии с Vitodens — экономичные, эффективные и компактные
Семейство Vitodens — это наша самая продаваемая серия газовых конденсационных котлов. Компактные, энергоэффективные и экономичные, с репутацией исключительного качества и надежности, они подходят для удовлетворения требований и требований каждого дома, независимо от того, насколько он большой или маленький.
Семья ВитоденсЭлектрические котлы
Электрические котлы отлично подходят для отопления зданий, которые могут не иметь доступа к газоснабжению, и являются идеальным решением в энергосберегающем строительстве.
При низких эксплуатационных расходах это небольшие приборы с аккуратным внешним видом, которые можно установить практически в любом месте.
Витотрон 100Нет горячей воды? 13 Причины и способы их устранения
Одной из наиболее распространенных проблем, которые могут возникнуть в вашей системе центрального отопления, может быть отсутствие горячей воды.
Горячая вода — это то, что многие люди считают само собой разумеющимся, и это может стать кошмаром, когда она больше недоступна для нас. Имея это в виду, иногда мы просто хотим, чтобы наши приборы работали без проблем. Если вы окажетесь в таком же положении — и если у вас вообще не будет горячей воды — расслабьтесь. Вы собираетесь получить серьезные ответы и предложения, которые вы искали, чтобы вы могли во всем разобраться.
Просмотр контрольного списка причин может внести ясность в вашу ситуацию и помочь вам определить, что пошло не так,
Прежде чем углубляться в подробности, если вам нужна дополнительная информация по связанным темам, почему бы не взглянуть на некоторые из наших предыдущих статей?
- Котел перестал работать в холодную погоду
- Сколько служат бойлеры?
- Переход на комбинированный котел
- Какой котел лучше?
Чтобы помочь вам быстро решить эту проблему, в Boilerhut мы собрали всю необходимую информацию, чтобы убедиться, что вы понимаете, почему у вас может не быть горячей воды и что с этим можно сделать.
Если вы считаете, что эта проблема возникает слишком часто и пришло время для нового котла, позвоните нам напрямую по телефону 029 2009 9898 , чтобы поговорить с одним из наших штатных специалистов по отоплению. В качестве альтернативы, чтобы получить БЕСПЛАТНУЮ цитату без обязательств, вы можете ввести свой почтовый индекс ниже, а затем нажать зеленую кнопку. Легкий!
Теперь, когда это не так, давайте застрянем!
Что делать, если у вас нет горячей воды
Теперь самое важное.
Хорошо знать причину проблемы, но теперь вам нужно определить, что можно сделать, чтобы решить эту проблему и вернуть горячую воду.
Многое зависит и от того, с каким котлом вы имеете дело. Если это комбинированный котел, скорее всего, у вас будет неисправный компонент. Вам нужно будет проверить давление в системе, подачу газа и наличие электричества. Если вы проверили их, а также любые коды ошибок, но у вас по-прежнему нет горячей воды, то, вероятно, где-то внутри вашего котла есть неисправный компонент.
Если у вас в настоящее время есть бойлер с открытой вентиляцией (также известный как «обычный» для большинства людей) и вы не получаете горячую воду, это, вероятно, из-за имеющихся у вас внешних элементов управления, таких как термостат или клапан с электроприводом.
1. Убедитесь, что ваш котел работает
Иногда это может быть СЛИШКОМ очевидным, но это одна из первых вещей, которые вы должны сделать. Вы узнаете, есть ли какие-либо проблемы с подачей горячей воды, если котел показывает какой-либо код ошибки на дисплее передней панели.
Коды ошибок можно найти на панели управления вашего котла.
Некоторые марки имеют разные коды ошибок, поэтому, чтобы определить значение того или иного кода, обратитесь к руководству по эксплуатации вашего котла или свяжитесь с производителем. В некоторых случаях вы можете обнаружить, что простой сброс котла решит проблему. Однако, если вы в чем-то не уверены, обратитесь к профессионалу за надежным советом и поддержкой.
Если у вас есть котел Viessmann Vitodens 050, вы можете узнать, как перезагрузить котел, посмотрев следующее короткое видео:
2.
Проверьте наличие электричества, газа и водыАналогично к первому предложению, чтобы исключить несколько причин отсутствия горячей воды, необходимо проверить электро-, газо- и водоснабжение.
Начните с проверки панели управления котла. Если ничего не отображается, проверьте другие устройства, чтобы узнать, есть ли у вас питание. Проверьте также блок предохранителей, чтобы убедиться, что все переключатели находятся в правильном положении. Если у вас недавно было отключение электричества, это также может быть причиной отсутствия электричества.
Для проверки подачи газа и воды это также достаточно просто. Просто проверьте подачу газа с помощью другого газового прибора, например, плиты. Что касается воды, вы можете проверить наличие воды, включив кран.
3. Перезагрузите бойлер
Классическое предложение «выключить и снова включить» является классическим по определенной причине.
Если у вас есть доступ к функции сброса на вашем котле, сброс вашего котла может помочь решить проблему. Если это ДЕЙСТВИТЕЛЬНО решит проблему, имейте в виду, что вам может потребоваться снова настроить таймер и термостат. Для получения инструкций о том, как это можно сделать, посмотрите еще раз короткое видео выше в посте!
4. Проверьте часы и таймер вашего бойлера
Мы упоминали об этом в предыдущем пункте, но проверка часов и таймера вашего бойлера также может дать вам некоторые ответы на вопрос, почему у вас нет горячей воды.
Убедитесь, что все установлено на правильное время. Даже такая незначительная вещь, как часы, идущие вперед/назад на час, может определить, когда у вас появится горячая вода. Если вы настроили его на включение вне времени, когда вы хотите его использовать, может создаться впечатление, что у вас может вообще не быть горячей воды.
5. Проверьте свой термостат
В случае многих старых котлов термостат может быть только шкалой на стене, которой вы управляете вручную. Однако в последние годы термостаты стали в основном цифровыми, способными предоставить подробную и необходимую информацию, которая поможет вам сэкономить деньги на счетах за электроэнергию.
Тем не менее, термостат все еще может быть сбит, поэтому настройки могут быть изменены случайно.
Чтобы убедиться, что это не является причиной отсутствия горячей воды, убедитесь, что ваш термостат не был случайно переведен в положение «Выкл.». Чтобы убедиться, что это является причиной, вы должны установить температуру на более высокое значение, чем обычно. Если вы слышите, как разжигается котел, проблема должна быть устранена. Однако, если вы не получаете никакого ответа, вам нужно, чтобы инженер посмотрел на термостат и устранил проблему.
В настоящее время на рынке доступно множество различных термостатов. Производители включают Nest, Hive, Tado, Ecobee, Netatmo и Honeywell. Чтобы узнать, какой термостат лучше, ознакомьтесь с нашей статьей о сравнении Nest и Hive.
6. Проверьте уровень давления в бойлере
Если в настоящее время у вас дома есть герметичная система или комбинированный бойлер, у вас может не быть горячей воды из-за слишком низкого давления в бойлере. Этого не произойдет, если у вас в настоящее время есть открытый вентиляционный (или обычный) котел, потому что нет уровней давления для проверки.
Идеальный уровень для комфортной работы вашего котла составляет около 1,4 бар. Чтобы проверить это, вам нужно найти манометр, который обычно отображается в самой передней части котла.
В передней части котла находится большинство манометров.
К счастью, вы можете предпринять шаги, чтобы восстановить давление в котле и решить проблему. Для этого следуйте этим инструкциям:
- Выключите котел.
- Найдите заправочную петлю вашего бойлера (обычно она находится прямо под ней).
- Если есть две ручки, полностью поверните одну, чтобы она соответствовала направлению трубы. Затем очень медленно откройте третью таким же образом.
- Когда это произойдет, следите за манометром вашего котла. По мере того, как в систему добавляется больше воды, вы должны следить за стрелкой манометра и следить за тем, чтобы она находилась около отметки 1,4 бар.
- Как только давление достигнет 1,4 бара, верните ручки наполнительной петли в исходное положение.
Чтобы узнать больше об этом полезном компоненте, ознакомьтесь с нашей статьей «Петля заполнения бойлера».
Для получения более подробной информации о том, как повысить давление в котле, вы можете посмотреть короткое видео ниже:
7. Убедитесь, что ни одна из ваших труб не замерзла
середина зимы.
Замерзшая труба может сильно повлиять на работу вашего котла – не только в краткосрочной перспективе, но и, если ее не трогать, ущерб будет виден годами.
Из всего, что есть в вашей системе центрального отопления, вам нужно проверить трубу для отвода конденсата снаружи.
Труба для конденсата с кожухом
Основной функцией трубы для конденсата является безопасный отвод кислых сточных вод, образующихся в процессе конденсации котла, и вывод их из помещения через внешний дренаж.
Чтобы устранить эту распространенную причину отсутствия горячей воды, вам просто нужно медленно лить горячую (но не кипящую) воду на замерзшую трубу. Это может потребоваться сделать более одного раза, но если вы обнаружите, что это не решает проблему, вам может потребоваться пригласить профессионального инженера для проверки проблемы.
Если вам нужна дополнительная информация о том, что такое конденсатопровод и как вы можете помочь снизить счета за электроэнергию, нажмите здесь.
8. Проверьте переключающий клапан
На данный момент, если вы получаете горячую воду для центрального отопления, но не получаете горячей воды для кранов и душа, есть большая вероятность, что это как-то связано с переключающим клапаном вашего бойлера. . Этот ключевой компонент позволяет вам переключаться между ГВС (горячая вода для ваших кранов и т. д.) и центральным отоплением.
Если вы обнаружите, что ваш котел может нагревать только ваши радиаторы и ничего не может нагреть ваши краны и душевые, это более чем вероятно, потому что ваш переключающий клапан заклинил. Это так же верно, если вы получаете ТОЛЬКО горячую воду без каких-либо радиаторов.
Имейте в виду, что любая проблема, возникающая у вас с конкретным компонентом, все равно должна решаться специально инженером по газовой безопасности.
Хотите узнать больше о переключающем клапане вашего котла? Нажмите здесь , чтобы прочитать нашу информативную статью об этом жизненно важном компоненте котла.
Что еще я могу проверить?
К счастью, вы можете сделать гораздо больше, чтобы определить, почему у вас нет горячей воды, кроме того, что указано в списке. Помимо того, что уже было рассмотрено, вот еще несколько вариантов, которые вы можете попробовать:
9.
Были ли у вас недавно отключения электроэнергии?Мы упоминали об этом в начале этой записи в блоге, но перебои в подаче электроэнергии заставят ваш котел отключиться, как и любое другое устройство, работающее от сети. Если это случилось с вами недавно, сообщите об этом как можно скорее, а затем подождите, пока снова не включится питание. Как только это произойдет, проверьте свой котел — вполне вероятно, что он вернулся к исходным заводским настройкам и не будет работать так же, как раньше.
Чтобы исправить это, вам просто нужно изменить настройки котла, чтобы он вернулся к тому состоянию, в котором он был до отключения электроэнергии.
10. Убедитесь, что ваши трубы не имеют воздушных пробок
Часто скрытая причина отсутствия воды, всегда стоит проверить ваши трубы, чтобы увидеть, нет ли в них воздушных засоров.
Как можно было бы предположить, «воздушная пробка» — это, по сути, когда воздух попадает в ваши трубопроводы, в частности, часто накапливается в верхних точках, вызывая полную закупорку.
Есть много способов решить эту проблему, некоторые из них считаются универсальными. Однако мы не можем рекомендовать или одобрять какие-либо методы, которые могут повлиять на вашу гарантию, если у вас нет опыта или квалификации. Если у вас есть какие-либо вопросы о том, как проверить шлюзы, вам следует обратиться к кому-нибудь за профессиональным советом.
11. Убедитесь, что у вас есть кредит
Если у вас есть счетчик с предоплатой, всегда стоит проверить, есть ли кредит на вашем счету. Если вы этого не сделаете, это одна из первых вещей, с которыми вам нужно разобраться.
Нет горячей воды для вашего газового котла?
Если у вас есть газовый котел и ни один из вышеперечисленных методов не сработал, вы также можете попробовать некоторые из этих проверок. Имейте в виду, что при работе с газовым прибором нужно соблюдать крайнюю осторожность. Любые потенциальные утечки невероятно опасны. Если у вас есть какие-либо сомнения при изучении этих вариантов, вам нужно поговорить с профессионалом.
12. Пилотная лампа
Выход из строя контрольной лампы является одной из наиболее распространенных причин отсутствия горячей воды для любого газового котла без конденсации.
Его единственная функция – воспламенять газ, который, в свою очередь, нагревает воду внутри котла. Таким образом, легко понять, насколько важна контрольная лампочка для обеспечения полноценного функционирования котла.
Поскольку это проблема, связанная с газом, если у вас есть опасения, что ваша запальная лампа продолжает гаснуть, вам необходимо немедленно связаться со специалистом.
13. Проверка на герметичность
Эта проблема больше связана с уровнем давления в вашем котле, но все же может повлиять на наличие горячей воды.
Если в вашей системе центрального отопления где-то есть утечка, это приведет к падению давления, что затруднит подачу горячей воды из ваших кранов. Осмотрите свою собственность и посмотрите, нет ли признаков мокрых пятен вокруг потолков, труб и деревянных изделий, а также образования плесени.
Заключение
Если вы не получаете горячую воду из системы центрального отопления, убедитесь, что вы сделали все возможное, выполнив шаги, перечисленные в этой статье.
Если проблема не устранена, то стоит поговорить напрямую со специалистом по отоплению, чтобы вы могли взвесить варианты решения проблемы. Делая это, вы можете получить приличное представление о стоимости любого ремонта или замены.
Однако, возможно, вы уже прошли этот процесс. Если это так, и вы довольно часто ремонтируете свой старый котел, то, возможно, стоит подумать о замене всего котла. Это особенно верно, если вашему котлу более 10 лет, так как уровень его эффективности также будет снижаться.
В этом случае вы можете поговорить с одним из наших специалистов по отоплению, чтобы обсудить любые ваши пожелания и требования. Это гарантирует, что у вас будет котел, который идеально подходит для вас и вашего дома. Для этого все, что вам нужно сделать, это позвонить нам по телефону 029 2009 9898 или получить БЕСПЛАТНУЮ, ни к чему не обязывающую цитату, введя свой почтовый индекс в поле ниже, а затем нажав зеленую кнопку!
Котел Vaillant не выключается: распространенные проблемы и решения
от Инженер
Отсутствие отопления в доме обычно является более распространенной проблемой в таких климатических условиях, как Великобритания, где средние температуры не очень высоки. Но котел Vaillant, который не выключается, заставляя вас потеть в летнюю жару, также может быть проблемой, не только влияя на комфорт, но и впустую тратя энергию и увеличивая счета за топливо .
Котел не выключается причины
Основной причиной того, что котел не выключается, является слишком высокое значение комнатного термостата, и это проще всего устранить. Другими причинами являются неисправные термостаты внутри котла и в помещении, где они расположены, проблемы с программатором, проводка котла и проблема с моторизованным клапаном. Для устранения большинства из них потребуется инженер-газовик.
1. Неисправный термостатЭто наиболее распространенная и легко устраняемая проблема. Замените батарейки на комнатном термостате, потому что, если они разряжены, на котел может не поступить сообщение о выключении .
- Котел то включается, то выключается? Почему это происходит часто
Проверьте термостат, чтобы узнать, есть ли у него настройка защиты от замерзания. Если температура упадет ниже настройки, котел включится. Убедитесь, что термостат не находится в холодном месте и не отправляет сообщение, чтобы котел оставался включенным.
Если система не выключается, а тепло продолжает поступать, установите термостат на самую низкую температуру и подождите несколько минут.
В новых интеллектуальных термостатах, таких как «гнездо» и «улей», некоторые из них можно настроить так, чтобы они отключали беспроводные термостаты в случае разрядки батарей или отказа термостата. ЕСЛИ они у вас настроены, проверьте настройки смарт-управления. У Vaillant есть система управления vSmart, которая полностью совместима с их котлами, так что вы не должны сталкиваться с этой проблемой.
- Как эффективно использовать комбинированный бойлер
Программатор позволяет включать и выключать время отопления в течение дня и недели. Вы можете предварительно установить время, и котел будет включаться и выключаться в это время.
После того, как неисправность термостата будет исключена, это, вероятно, станет следующим этапом расследования газовым инженером, который также проверит проводку и соединения с другими компонентами.
- Электрический бойлер какого размера мне нужен? Сравнить Для вашего дома
Вы можете приобрести обогреватель с Hometree по доступной цене. Для получения дополнительной информации нажмите здесь, чтобы перейти на нашу рекомендуемую страницу.
3. Проблема с термостатическими радиаторными клапанами (ТРВ)
Летом, когда вам не нужно включать отопление, но по-прежнему требуется горячая вода, многие люди выключают ТРВ и отключают его. это должно полностью закрыть клапан. Но иногда эти клапаны не закрываются должным образом, и некоторое количество тепла может попасть в радиатор.
Чтобы исправить это, вы можете отключить запорный клапан на другом конце радиатора, и это должно остановить просачивание остаточного тепла. Не забудьте подсчитать, сколько оборотов вы сделали, чтобы отключить запорный щиток, потому что, когда вы хотите снова включить отопление зимой, радиаторы необходимо будет сбалансировать, и каждый из этих клапанов будет включен, как и раньше.
4. Проводка котла или печатная платаПроблема с проводкой может быть причиной того, что даже когда программатор выключен, питание подается на котел через микропереключатель, дающий указание продолжить нагрев. Хотя это и не является распространенной проблемой с котлами Vaillant, инженер-газовик сможет проверить и ее, если исключить другие причины.
5. Проблема с клапаном с электроприводом (трехходовой клапан)Клапан с электроприводом обычно находится рядом с водонагревателем и контролирует, какой тип горячей воды направляется – из котла для нагрева радиаторов или из цилиндр к горячим кранам.
Если этот клапан застрял и есть потребность в отоплении, в то время как клапан находится в положении горячей воды, клапан не закроется полностью, и позволит небольшому количеству горячей воды пройти к радиаторам и нагреть их вверх. Клапан обычно требует замены.
Другие клапаны внутри котла Vaillant также могут заклинить, что посылает неверную информацию на плату управления для продолжения розжига котла.
6. Проблема после ремонтаЕсли в систему отопления были внесены какие-либо изменения, может возникнуть проблема, особенно с системными котлами, имеющими цилиндр. После ремонта сантехник или даже кто-то, кто занимается им сам, надевает штуцер на неправильную часть подающего и обратного трубопровода, идущего от баллона.
Таким образом, вместо того, чтобы вода возвращалась в обратку котла, она иногда может циркулировать в обратном направлении, направляясь к радиаторам. В этом случае вам нужно будет вызвать сантехника, чтобы исследовать и исправить это.
Безопасно ли отключать котел от сети?
Отключение котла от сети безопасно, если с ним нет других проблем. Комбинированный котел в любом случае отключается по разным причинам, например, при отсутствии пламени или низком давлении воды. Когда вы снова включите котел, он пройдет последовательность запуска, которая может занять до минуты или около того.
Вышеуказанные проблемы являются наиболее вероятными причинами того, что отопление не отключается, и в большинстве из них вам потребуется квалифицированный газовый инженер, чтобы найти и устранить неисправность. Если на ваш котел не распространяется гарантия , почему бы не получить покрытие для отопления дома с помощью Hometree?
Hometree предлагает клиентам душевное спокойствие благодаря пакетам средств по уходу за домом для вашего котла Vaillant, центрального отопления, сантехники, канализации и бытовой электрики по доступной ежемесячной или годовой стоимости.
Целью Hometree является снятие стресса с обслуживания котлов и обслуживания дома с неограниченным количеством вызовов и круглосуточной линией поддержки, а также обещанием не повышать цены.
