виды неисправностей и способы ремонта своими руками
Использование насосов для перекачивания теплоносителя устранило самые большие недостатки самотечных систем отопления. Более высокое давление, создаваемое циркуляционным насосом, позволяет использовать трубы меньшего диаметра, что снижает инвестиционные затраты. Тепловые потери в трубах также ниже. Принудительная циркуляция благодаря более эффективному использованию тепла гарантирует снижение затрат на отопление.
Благодаря своей конструкции, насос с мокрым ротором не имеет деталей (сальник, подшипники качения), которые подвержены износу во время работы. Однако мы должны помнить, что каждый насос – это механическое устройство, и его следует контролировать, а в случае неправильной работы следует проводить обслуживание и ремонт.
Циркуляционные насосы считаются одним из тех устройств, которые выходят из строя очень редко. Но бывает и так, что их надежность снижается в результате серьезного или незначительного сбоя. Каковы наиболее частые причины поломки циркуляционного насоса насоса? Вот некоторые из основных моментов, на которые стоит обратить внимание.
В первую очередь
• Покупать циркуляционные насосы лучше у проверенных производителей, это и залог надежной работы устройства, и гарантированный ремонт или замена насоса, в случае выхода из строя
• Убедитесь, что жидкость в трубопроводе не перегрета и ее температура не превышает допустимых производителем значений
• Ежемесячно – в периоды простоя, запускайте насос не менее чем на 15 минут. Это предотвратит засорение и окисление вала насоса и поможет повысить эффективность работы движущихся частей
• Убедитесь, что электрические кабели надежно защищены от влаги
• Убедитесь в отсутствии утечек между насосом и системой трубопроводов
• Убедитесь, что давление воды соответствует указанному в техническом паспорте
• Качество перекачиваемой воды имеет решающее влияние на долговечность насоса, поэтому рекомендуется установить фильтр, который улавливает любые загрязнения. На качество воды влияют многие факторы (включая жесткость, pH, примеси). Помните, что фильтр необходимо время от времени очищать от отложившихся в нем загрязнений
Самые распространенные неисправности циркуляционных насосов
Насос «гудит» но вал с рабочим колесом неподвижны
Эта проблема может возникнуть по нескольким причинам.
Одна из них – «закис» вала мотора после длительного простоя. В этом случае, разберите двигатель насоса и проверните рабочее колесо, опираясь на рабочую поверхность. Такую ситуацию также может спровоцировать попадание инородного предмета в рабочее колесо. Лечится извлечением этого предмета.
Важно! Если вал не крутится, насос следует максимально быстро выключить, иначе двигатель может перегореть.
Постоянный непривычный шум во время работы насоса
Это очень часто случается, когда в системе скапливается воздух. Чтобы избавиться от шума, достаточно стравить воздух. Если ситуация повторяется регулярно, есть смысл установить автоматический воздухоотводчик.
Насос не включается
Большинство неисправностей, связанных с электрическим питанием, решаются путем правильного подключения насоса к электросети. Если циркуляционный насос все равно отказывается включаться, то стоит проверить предохранитель. Он реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым прекращает подачу электричества.
Замена предохранителя решит эту проблему.
Насос не вращается и не шумит
Возможная проблема в нехватке мощности или слишком низком напряжении.
Устройство работает всего несколько минут после запуска, произвольно выключается
Такая неполадка может возникать, когда на рабочих органах циркуляционного насоса образовываются отложения. Решить эту проблему можно разобрав и почистив насос изнутри. Чистку необходимо произвести максимально быстро, так как промедление может привести к выходу устройства из строя.
Самая массовая проблема циркуляционных насосов – их перегрев вследствие перегрузки
• подшипники плохо смазаны. Это приводит к их быстрому износу и блокировке двигателя.
• забитая водопроводная система. Если ее долго не чистить, на стенках труб появляется толстый известковый налет, который уменьшает их диаметр. Насос в этом случае перестает справляться с нагрузкой.
Для того чтобы производить ремонт насоса как можно реже, обязательно требуется соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание и не допускать работу неисправного агрегата.
Как проверить работает ли насос отопления
Отопительные системы с принудительной циркуляцией теплоносителя не способны работать без циркуляционного насоса. Его неожиданная поломка может привести к возникновению более серьезных неисправностей, например, выходу из строя котла. Чтобы предотвратить подобные ситуации зимой, проверку работоспособности циркуляционного насоса нужно делать перед отопительным сезоном.
Если ваш агрегат не подлежит восстановлению, прочитайте о том, как подобрать циркуляционный насос на отопление, где подробно расписаны все особенности и нюансы процесса выбора.

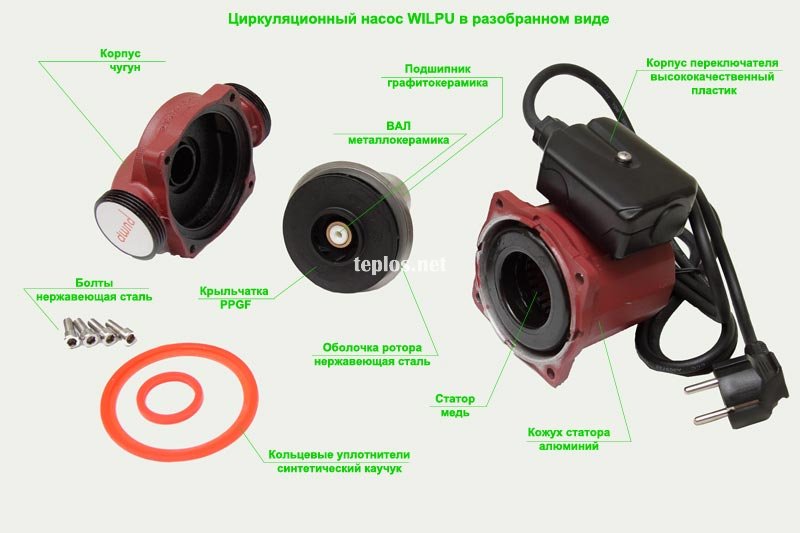

Конструкция циркуляционного насоса
Для проверки работоспособности, диагностики или ремонта циркуляционного насоса, нужно хорошо разбираться в его конструкции. Основными компонентами агрегата являются:
- Корпус. Здесь нужно понимать, что материалы корпуса электродвигателя и самого насоса могут отличаться. В первом случае, как правило, используется алюминий, во-втором – чугун или нержавеющая сталь.
- Электродвигатель. Бытовые насосы отопления преимущественно выпускаются с мокрым ротором. Это означает, что транспортируемый теплоноситель одновременно выступает охладителем. Поэтому эти насосы запрещено запускать без полной заполненности водой.
- Насосная часть. Перемещение теплоносителя осуществляется за счет рабочего колеса, которое во время вращения засасывает жидкость и под воздействием центробежных сил подает ее обратно в систему. В зависимости от размера и количества оборотов лопастей создается определенное давление.
- Блок управления. Отвечает за получение команд на включение/выключение от котла и обеспечивает питание электродвигателя током. Конструкция этого компонента отличается в зависимости от модели, однако основными составляющими здесь выступают плата управления, силовой конденсатор и предохранитель.
❗️ Важно! Понимание устройства не является гарантией, что удастся самостоятельно устранить неисправность циркуляционного насоса.
Здесь требует опыт и наличие специальных инструментов.Типичные неисправности циркуляционного насоса
Как определить, что циркуляционный насос не работает? Он издает посторонние звуки, плохо прогреваются батареи отопления. Причины: износ подвижных элементов, нарушение условий эксплуатации, ошибки, допущенные во время монтажа. Типичными неисправностями агрегата выступают:
- ➡️ Поломка блока управления. Первое, что выходит из строя – предохранитель, защищающий плату и основные компоненты питания от скачков напряжения. Второе – изношенный силовой конденсатор. Третье – происходит пробой в плате управления.
- ➡️ Неисправность электродвигателя. К выходу из строя двигателя может привести заклинивание ротора из-за износа подшипников или пробой в обмотке.
- ➡️ Неисправности насосного блока. Это может быть деформация рабочего колеса, заклинивание подшипников, повреждение вала.
☝ Обратите внимание! Прежде чем приступить к ремонту циркуляционного насоса для отопления, следует его обесточить и закрыть воду на линиях всасывания и нагнетания.
Способы диагностики неисправностей
Как проверить циркуляционный насос, зависит от того, какой именно компонент устройства является причиной неисправности. Рассмотрим основные способы диагностики, которые можно выполнить самостоятельно.
Чтобы проверить, заклинен электродвигатель или нет, нужно попробовать покрутить ротор вручную. Для этого потребуется выкрутить резьбовую пробку, расположенную на крышке агрегата. После этого попробуйте повернуть вал в сторону, которая указана стрелкой на крышке насоса. У исправного насоса вращение должно быть легким, без усилий.
Для проверки электронных компонентов достаточно вскрыть крышку блока управления, и первым делом выполните визуальный осмотр. Короткие замыкания или неисправности силового конденсатора видны невооруженным взглядом. В противном случае потребуется мультиметр для прозвона.
❗️ Осторожно! Если не знаете, как прозвонить циркуляционный насос и сталкиваетесь с этой необходимостью впервые, обратитесь к специалистам.
Измерение сопротивления силового конденсатора с целью проверки его целостности проводится только после предварительной разрядки. В противном случае можно получить поражение током.
Если неисправность циркуляционного насоса вызвана поломкой силового конденсатора или деформацией рабочего колеса, эти компоненты легко заменяются и агрегат можно отремонтировать. При обрыве в обмотке электродвигателя или клине, придется покупать полностью новое устройство.
Ознакомьтесь с характеристиками циркуляционных насосов в интернет-магазине бытовой и инженерной сантехники «Yorsh».
Как подготовиться к отопительному сезону?
Если для обогрева жилища используется индивидуальная система отопления, к проверке ее работоспособности готовьтесь заблаговременно. Нужно проверить, на какой скорости должен работать циркуляционный насос, почистить камеру сгорания газового или твердотопливного котла. В случае обнаружения неисправности одного из компонентов системы, выполнить ремонт или замену оборудования.
Чтобы заказать запчасти для циркуляционного насоса или проконсультироваться в вопросе, как разобрать агрегат, свяжитесь с экспертами «Yorsh». Компания является эксклюзивным поставщиком насосного оборудования торговых марок Grandfar, Koer, Vodomet.
Обслуживание насоса центрального отопления
Циркуляционный насос играет решающую роль в функционировании вашей системы центрального отопления. Если в нем возникнет неисправность, это, вероятно, вызовет проблемы с горячей водой и отоплением.
В этой статье мы объясним, что делает циркуляционный насос и как распознать проблемы. Затем мы познакомим вас с нашим контрольным списком устранения неполадок циркуляционного насоса.
Что такое циркуляционный насос?
Циркуляционный насос — это водяной насос, который перемещает горячую воду по системе отопления. Вода проходит от вашего котла к трубам, которые питают ваши радиаторы, полотенцесушители и водонагреватель. Затем вода возвращается в котел, чтобы поддерживать постоянный поток нагретой воды вокруг вашего дома.
Циркуляционные насосы центрального отопления обычно располагаются внутри или рядом с котлом или в сушильном шкафу рядом с водонагревателем.
Если ваш насос находится внутри котла, следуйте нашему руководству, чтобы избежать поломки котла в будущем и поддерживать циркуляционный насос в отличном состоянии.
Циркуляционный насос не работает?
Есть несколько контрольных признаков, указывающих на то, что ваша система циркуляционного насоса работает неправильно. Вы можете заметить:
- Трубка подачи воды не горячая, несмотря на работающий насос
- Утечка воды из насоса
- Насос издает необычные звуки
- Корпус насоса горячий на ощупь
- Некоторые или все радиаторы не нагреваются
- У вас нет горячей воды
Это может быть вызвано такими проблемами, как блокировка или воздушная пробка в системе, которые можно устранить. Итак, прежде чем спешить с заменой насоса, следуйте нашему контрольному списку ниже, чтобы диагностировать проблему и устранить ее, где это возможно.
Распространенные проблемы и способы их устранения
Следуйте приведенному ниже контрольному списку поиска и устранения неисправностей циркуляционного насоса котла, чтобы узнать, как устранить наиболее распространенные проблемы.
- Вода не течет по системе
- Шумный циркуляционный насос
- Заблокирован насос
- Негерметичный насос
- Неверные настройки скорости
- Потеря мощности
- Насос не выключается
- Неправильная установка
В системе не течет вода
Если циркуляционный насос продолжает работать, но не перемещает воду по системе, возможно, его вал или крыльчатка заклинило.
Решение: Попробуйте слегка постучать по насосу. Этого может быть достаточно, чтобы высвободить заклинившие компоненты.
Если это не работает или вы обнаружите, что помпа регулярно заедает, вероятно, пришло время заменить ее, прежде чем она выйдет из строя полностью.
Следуйте инструкциям по замене циркуляционного насоса или свяжитесь с сертифицированным инженером по газовой безопасности, если вы считаете, что вам нужен запасной насос.
Шумный циркуляционный насос
Если ваш насос шумный, внутри насоса может быть воздушная пробка. Воздушные шлюзы могут привести к тому, что помпа перестанет работать, но, к счастью, есть простое решение.
Решение: Для циркуляционного насоса, который находится за пределами вашего котла, следуйте этим инструкциям, чтобы снять шлюз:
Вам понадобится отвертка с плоской головкой и ткань.
- Отключить электропитание насоса
- Найдите маленький спускной винт на насосе
- Помните, что помпа заполнена водой, поэтому подложите ткань под винт
- Поворачивайте винт очень медленно (обычно достаточно менее четверти оборота), чтобы воздух вышел.
- Затяните винт
- Удалите лишнюю воду
- Снова включить электропитание
Если это не устранит шум, возможно, разболтался подшипник внутри насоса.
Если шум не исчезнет, возможно, разболтался подшипник внутри насоса. В этом случае необходимо заменить циркуляционный насос.
Если вы по-прежнему слышите шум, возможно, проблема связана с вашим котлом. Узнайте, как диагностировать шумные котлы.
Заблокирован насос
Если ваш отопитель прогревается медленно, не до полной температуры или вообще не нагревается, возможно, циркуляционный насос заблокирован или перестал работать.
Засорение насосов может быть результатом скопления шлама и металлических частиц, протекающих через систему центрального отопления. Грязь может застрять в основных компонентах, таких как циркуляционный насос, что приведет к их выходу из строя.
Решение: Вызовите сертифицированного инженера по газовой безопасности для диагностики проблемы. Им может потребоваться выполнить подходящую очистку системы, чтобы очистить ее.
Утечка в насосе
Если вы видите, что из циркуляционного насоса вытекает вода, это может быть вызвано тем, что насос плохо работает или пробито уплотнение.
Если вам нужна помощь в устранении протечек в доме, воспользуйтесь этим полезным руководством для диагностики протекающих труб.
Решение: Во-первых, затяните все соединения с помощью разводного ключа или гаечного ключа.
Если утечка не устранена, проверьте все фитинги на насосе. Некоторые детали могут подвергнуться коррозии. В этом случае насос необходимо заменить.
Наконец, проверьте соединение на насосе. Если утечка происходит из-за этого, возможно, пробило уплотнение на насосе. В этом случае вызовите сертифицированного инженера по газовой безопасности , который может либо заменить уплотнение, либо, если насос очень старый, заменить весь насос.
Неверные настройки скорости
Некоторые насосы имеют регулируемые настройки скорости и расхода. Настройки обычно находятся в диапазоне от 1 до 3, где 1 — самый медленный, а 3 — самый высокий. Если ваши радиаторы не нагреваются, возможно, потребуется отрегулировать скорость и поток.
Решение: Лучше всего обратиться к инженеру-теплотехнику для диагностики и устранения проблемы.
Потеря питания
Если ваш котел работает, а насос нет, это может быть проблема с электропроводкой.
Решение: Вам нужно будет вызвать инженера-теплотехника, чтобы проверить электропроводку. Возможно, они смогут починить проводку, или, если насос старый и подвергся коррозии, вероятно, более рентабельно заменить его новым.
Неправильная установка
Менее распространенная проблема с неработающим насосом заключается в том, что он может быть установлен неправильно.
Решение: Насос необходимо снять и правильно установить. Обратитесь к сертифицированному инженеру по газовой безопасности, чтобы убедиться, что он установлен правильно.
Нужна замена или новый бойлер?
Если у вас возникли некоторые проблемы, возможно, стоит подумать о замене бойлера и насоса. Но если котел работал без проблем, нужно только заменить насос.
Если помпе меньше 5 лет, проверьте гарантию производителя. Вы можете иметь право на замену по гарантии
Перед покупкой новой помпы проверьте маркировку старой помпы. Большинство из них показывают характеристики, такие как скорость и скорость потока, поэтому вы будете знать, что вам нужно, когда покупаете замену.
Стоимость замены циркуляционного насоса
Стоимость замены циркуляционного насоса зависит от типа и марки насоса, от того, где вы его покупаете, а также от того, насколько легко или сложно его установить.
Циркуляционный насос обычно стоит от 90 до 160 фунтов стерлингов. Затем, с учетом стоимости установки, общая цена может варьироваться от 150 до 350 фунтов стерлингов.
С 1 августа 2015 года в существующей системе отопления можно устанавливать только высокоэффективные циркуляционные насосы с индексом энергоэффективности (EEI) >0,23. Эта цифра должна отображаться:
- На циркуляционный насос
- По инструкции производителя
- На коробке с насосом
Когда вызывать специалиста
Если у вас возникли проблемы с циркуляционным насосом, самое время вызвать специалистов.
Свяжитесь с профессиональным инженером-теплотехником, чтобы он помог быстро диагностировать и устранить проблему.
Прочитайте наш отказ от ответственности
Руководство по поиску и устранению неисправностей циркуляционного насоса
Руководство по поиску и устранению неисправностей циркуляционного насосаДополнительные статьи
Руководство по поиску и устранению неисправностей циркуляционного насоса
90% проблем с насосами вызваны системой, в которой они установлены, поэтому, когда возникает неисправность насоса, обычно именно насос является признаком неисправности и что-то нужно изменить в системе, чтобы исправить проблему.
Если у вас возникли проблемы с циркуляционным насосом, приведенное ниже руководство поможет вам диагностировать любые проблемы или обратиться к одному из наших технических специалистов по продажам для получения дополнительной помощи:
Problem | Possible Cause | Remedy |
Motor not Starting | Повышенное напряжение | Проверьте входное напряжение. |
Пониженное напряжение | Проверьте сопротивление двигателя. Низкое входное напряжение. Выход из строя электронной платы. Замените насос | |
Перегрузка по току | Неисправность контроллера коэффициента мощности (PFC), сгоревший компонент. Изменить ПФК. Замените печатную плату | |
Неисправность процессорного блока | Насос работает за пределами рабочей точки | Check pump settings |
Communication Failure | Software update required | |
Display Blank | Loose cable contact to display | Снова подсоедините кабель и затяните |
Светодиод неисправности | Изменить дисплей | |
Communication Failure | Loose Contact | Check the display cable & replace if required |
Power Module Failure | High Motor Load / Converter Overload, Motor operating вне диапазона | Неисправность биполярного транзистора с изолированным затвором (IGBT). |
Подключение двигателя | Преобразователь 5 90 Перегрузка | 3 9 Замените насос|
Программное обеспечение защиты двигателя | Плохой контакт. Проверьте сопротивление двигателя и механически | |
Двигатель Параметры вне диапазона | Соединение с источником питания ослаблено / потеряно. Заменить насос | |
Электродвигатель | Высокая нагрузка / Преобразователь Перегрузка / Параметры двигателя вне диапазона | Отсутствует электрическая фаза внутри статора. Проверьте двигатель на наличие признаков утечки, конденсации или теплового повреждения. |
90021111103 900211111111103 90021111111193 9002111111930062 | Низкая нагрузка двигателя | Проверить давление, стравить насос, проверить плотность жидкости. Если шумно, проверьте крыльчатку. |
Высокая нагрузка двигателя | Проверьте наличие металлических частиц в головке насоса, отложений известкового налета. Возможна липкая среда, заблокированный ротор или кавитация. | |
Преобразователь Перегрузка | Проверить наличие признаков утечки, попадания частиц. Проверить износ торцевого всасывающего кольца и перепроверить установку | |
Пониженное напряжение | Проверить обмотки. |
Проверьте сопротивление двигателя и механически. Замена насоса
Заменить насос
