Ошибки и неисправности котлов Ferroli

Не рекомендуем чинить котёл самостоятельно.

Сообщите нашему специалисту код ошибки, чтобы он взял с собой нужные инструменты и запчасти.

Это поможет максимально быстро устранить неисправность.

Ошибки с литерой «А» — приводят к блокировке котла. Ошибки с литерой «F» — к блокировке котла не приводят.

A01
  • Отсутствие сигнала о наличии пламени
  • В основе лежит количество попыток розжига, которое напрямую зависит от типа камеры сгорания и используемого газа.
    1. Закрытая камера сгорания, природный газ: Три попытки розжига продолжительностью 5 секунд каждая, пауза между попытками 10 секунд.
    2. Закрытая камера сгорания, сжиженный газ: Одна попытка розжига продолжительностью 5 секунд.
    3. Открытая камера сгорания, природный газ. Две попытки розжига продолжительностью 5 секунд, пауза между попытками 10 секунд.
    4. Открытая камера сгорания, сжиженный газ. Одна попытка розжига продолжительностью 5 секунд.

    1. Газ не поступает на горелку:
      • Перекрыт запорный кран. Откройте все запорные устройства, установленные на газовой трубе.
      • В случае первичного пуска убедитесь в том, что из трубопровода стравлен воздух.
      • Проверьте входное давление газа перед газовой арматурой. Значение номинального давления составляет 20 мбар.
      • Проверьте соответствие установленных значений Min. и Max. давлений газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению газа. Неисправна газовая арматура (газовый клапан). В случае обнаружения неисправности замените газовый клапан.
    2. Неисправен или некорректно работает электрод розжига/ионизации:
      • Проверьте электрод розжига/ионизации на наличие загрязнений.
      • Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3,0±0,5 мм) зазор.
      • Проверьте кабель электрода на наличие механических повреждений.
    3. Слишком малая мощность розжига. Отрегулируйте мощность розжига в меню сервисных параметров (параметр P01).
    4. Сбой в работе или неисправность платы управления. Перезапустите котел, в случае повторного появления ошибки замените плату управления. Проверьте качество заземления. На корпусе котла не должно быть потенциала.
  • Последовательность розжига
  • Первая попытка: напряжение подается на газовый клапан и трансформатор розжига (сила розжига соответствует значению P01). Если пламя обнаружено, дальнейшей модуляцией управляет автоматика котла. Если пламя не обнаружено, то по истечении паузы (на дисплее светится «d3») предпринимается 2-я попытка розжига. При каждой последующей попытке последовательность работы автоматики та же, что описана выше. В том случае если, по истечении всех попыток розжига пламя не обнаружено, автоматика генерирует сигнал о неисправности, на дисплее высвечивается ошибка A01.
    Если розжиг горелки прошел успешно, но затем пламя погасло, то прежде чем начинать повторный розжиг автоматика котла ожидает 10 секунд, а на дисплее горит символ «d3».
    1. Газ не поступает на горелку:
      • Перекрыт запорный кран. Откройте все запорные устройства, установленные на газовой трубе.
      • В случае первичного пуска убедитесь в том, что из трубопровода стравлен воздух.
      • Проверьте входное давление газа перед газовой арматурой. Значение номинального давления составляет 20 мбар.
      • Проверьте соответствие установленных значений Min. и Max. давлений газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению газа. Неисправна газовая арматура (газовый клапан). В случае обнаружения неисправности замените газовый клапан.
    2. Неисправен или некорректно работает электрод розжига/ионизации:
      • Проверьте электрод розжига/ионизации на наличие загрязнений.
      • Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3,0±0,5 мм) зазор.
      • Проверьте кабель электрода на наличие механических повреждений.
    3. Слишком малая мощность розжига. Отрегулируйте мощность розжига в меню сервисных параметров (параметр P01).
    4. Сбой в работе или неисправность платы управления. Перезапустите котел, в случае повторного появления ошибки замените плату управления. Проверьте качество заземления. На корпусе котла не должно быть потенциала.
А02
  • Ложный сигнал о наличии пламени
  • Если при выключенной горелке система контроля пламени, в течение 20 секунд, обнаруживает ток ионизации, автоматика котла генерирует ошибку. При этом если текущих запросов на розжиг горелки нет, символ факела мигает, если запрос есть, символ горит.
    1. Неисправность электрода розжига/ионизации. При отсутствии горения на плату управления поступает сигнал о наличии пламени.
      • Проверьте провод электрода розжига/ионизации на наличие механических повреждений и обрыв.
      • Проверьте цепь «Электрод розжига/ионизации – Плата управления» на короткое замыкание.
      • Электрод розжига/ионизации касается горелки. Проверьте зазор между электродом розжига/ионизации и горелкой. Номинальный зазор составляет 3,0±0,5 мм.
    2. Неисправность платы управления. Замените плату управления.
А03
  • Перегрев котла
  • Ошибка возникает в том случае, если во время работы горелки, происходит перегрев аварийного термостата (если в момент перегрева горелка отключена, автоматика котла не регистрирует ошибку). Если сигнал о перегреве исчез за 60 секунд, включается горелка, и циркуляционный насос, в противном случае автоматика котла выдает ошибку A03.
    1. Сработал биметаллический датчик по перегреву (аварийный термостат) и блокировал работу котла. В настенных котлах датчик по перегреву срабатывает при температуре 100 °С.
      • Подождите, пока котел остынет, и перезапустите его.
      • Неисправен или некорректно работает датчик по перегреву. Замените датчик.
    2. Недостаточная циркуляция воды в системе отопления:
      • Проверьте давление в системе отопления. Давление в холодной системе отопления должно составлять = 1,2 бар.
      • Воздух в системе отопления. Стравите воздух из системы отопления.
      • Питание подается на циркуляционный насос, но он не вращается. Проверьте насос на заклинивание. Для этого открутите заглушку с лицевой стороны насоса и при помощи шлицевой отвертки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
      • На циркуляционный насос не подается питание. Сбой в работе платы управления. Перезапустите котел. При повторном появлении неисправности замените плату управления.
    3. Отсутствует циркуляция в системе отопления:
      • Откройте все запорные краны, препятствующие нормальной циркуляции теплоносителя.
      • Не работает циркуляционный насос:
        • Циркуляционный насос не набирает номинальные обороты. Проверьте параметры электросети, напряжение должно составлять 230 В,±10%, 50 Гц. При повышенном или пониженном напряжении питания, рекомендуется подключать котел к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на короткое замыкание.
        • Насос работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
А08
  • Неисправность датчика перегрева ОВ

  • Неисправность датчика. Проверьте датчик на обрыв. При необходимости замените датчик.
F04
  • Перегрев термостата дымовых газов
  • Если во время работы котла размыкаются контакты термостата дымовых газов, то горелка немедленно гаснет и генерируется сигнал об ошибке. Спустя 20 минут микропроцессор проверяет состояние термостата дымовых газов. Если контакт замкнут, то пуск горелки возможен, в случае если контакт разомкнут, котел продолжит находиться в заблокированном состоянии.
    Подождите, пока датчик остынет, перезапустите котел.
    1. Неправильно настроена плата управления. При первичном пуске или при замене платы управления необходимо настроить значение параметра b03.
    2. Некорректно работает система дымоудаления:
      • Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
      • При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.
      • Происходит опрокидывание тяги. При монтаже учитывайте «розу ветров» вашего района.
    3. Неисправен датчик контроля температуры дымовых газов. Замените датчик.
    4. Некорректно работает плата управления. Замените плату управления.
F05
  • Сбой в работе системы дымоудаления (для котлов Diva F)
  • Некорректно работает реле давления воздуха (после начала работы вентилятора, контакты реле давления воздуха не замыкаются в течение 20 сек).
    1. Проверьте полярность подключения коннекторов к контактам реле давления воздуха.
    2. Проверьте подключение коннекторов к контактам вентилятора.
    3. К котлу неверно подобрана диафрагма (диафрагма позволяет заузить сечение канала дымоудаления).Замените диафрагму. При подборе диафрагмы ориентируйтесь на инструкцию к котлу.
    4. Засорение труб системы дымоудаления. При необходимости прочистите трубы системы дымоудаления. Если ошибка возникла при первичном пуске котла, возможно, неправильно смонтирован дымоход.
F05
  • Не подсоединен вентилятор (для котлов Domiproject D)
  • При запросе на розжиг горелки контрольная апаратура проверяет нагрузку вентилятора. Если нагрузка не определяется, то по истечении 15 секунд автоматика генерирует ошибку. Во время работы и наличия ионизации отсутствие нагрузки вентилятора приводит к немедленному отключению зпросов на розжиг горелки. Если в течение 15 секунд соединение не будет восстановлено, то генерируется сигнал о неисправности.
    Неисправен или некорректно работает вентилятор:
    • Проверьте провода вентилятора на наличие механических повреждений.
    • Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
    • Проверьте подключение коннекторов к контактам вентилятора.
A06
  • Отсутствие факела после цикла розжига

  • Низкое давление в газопроводе. Проверьте давление в газопроводе.
F14
  • Авария датчика № 2 напорного отопительного контура

  • Повреждён датчик, короткое замыкание проводов, обрыв проводов. Проверить провода или заменить датчик.
F08
  • Перегрев теплообменника ОВ
  • Когда температура в контуре отопления превышает 99°С (на протяжении 5 секунд), срабатывает датчик температуры ОВ. Ошибка исчезает, когда температура теплоносителя упадет до 90°С. Контроль осуществляют датчик по перегреву и датчик температуры ОВ. Ошибка сохраняется в меню истории ошибок. На дисплее не отображается и к блокировке котла не приводит.
    Ошибку регистрирует датчик температуры ОВ. Ошибка F08 имеет те же причины, что и A03, возникает перед появлением ошибки A03. Узнать о том, что в процессе эксплуатации возникала ошибка F08 можно, зайдя в меню истории ошибок Hi.
F10
  • Короткое замыкание или обрыв цепи датчика температуры отопительной воды
  • Если происходит короткое замыкание или обрыв цепи датчика температуры ОВ (сигнал пропадает на 3 секунды), с платы управления поступает команда на отключение горелки.
    Неисправен полупроводниковый NTC датчик температуры ОВ:
    • Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре ~10 кОм. – короткое замыкание в цепи «Датчик температуры ОВ – плата управления», при необходимости замените датчик.
    • Отсутствие сигнала между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а потом снова соедините их для нормального контакта.
F11
  • Короткое замыкание или обрыв цепи датчика ГВС
  • Если происходит короткое замыкание или обрыв цепи датчика температуры ГВС (продолжительностью 3 секунды). Горелка не загорится только в режиме ГВС. Котел способен продолжить работу в режиме отопления.
    Неисправен NTC датчик (терморезистор) температуры ГВС
    • Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре ~10 кОм.
    • Короткое замыкание датчика температуры ГВС.
    • Проверьте коннектор платы управления.
F37
  • Падение давления в системе отопления
  • Контакты реле давления разомкнулись на 5 секунд.
    Давление в контуре отопления упало ниже 0,8 бар
    • Утечка теплоносителя в системе отопления. Проверьте систему отопления на наличие утечек. Устраните утечки и подпитайте систему.
    • Неисправно реле давления ОВ. При необходи-мости замените реле давления ОВ.
F43/F41
  • Перегрев теплообменника ОВ
  • Неисправность возникает как в режиме отопления, так и ГВС. Если при включении горелки интенсивность нагрева теплообменникавыше, чем задано параметром (P15), датчик температуры ОВ подает сигнал о неисправности. Отключение горелки происходит с задержкой, (12 с. — в режиме отопления; 20 с. — в режиме ГВС, 0 с. — в режиме «Комфорт». Ошибка самоустраняется, как только температура датчика контура отопления снижается до 45 °С.
    Происходит интенсивный нагрев теплообменника
    • Газовая арматура не настроена по давлению газа. Проверьте настройку котла по давлению газа.
    • Недостаточная циркуляция воды в системе отопления (см. ошибку A03).
    • Неисправен датчик температуры контура отопления. Замените датчик температуры контура отопления.
F50
  • Сбой в работе платы управления

  • Проверьте контур заземление. Потенциал на корпусе котла не должен превышать 3В. При необходимости замените плату управления.
А09
  • Неисправность газового клапана
  • Во время работы автоматика отслеживает работу газового клапана (проверяет ток). Если обнаруживается несоответствие, то генерируется сигнал о неисправности.
    1. Обрыв провода питания газового клапана. Проверьте провода газового клапана на наличие повреждений.
    2. Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
А16
  • Неисправность газового клапана
  • Если пламя горелки не гаснет в течение 5 секунд после закрытия газового клапана, то автоматика котла генерирует сигнал о неисправности.
    Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
F20
  • Ошибка связана с контролем качества горения
  • Контроль горения осуществляется путем измерения сопротивления пламени.
    1. Некорректно работает система дымоудаления:
      • Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
      • При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.
    2. Неисправен или некорректно работает вентилятор:
      • Проверьте провода вентилятора на наличие механических повреждений.
      • Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
      • Проверьте подключение коннекторов к контактам вентилятора.
    3. Неисправен или некорректно работает газовый клапан. Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
    4. Неисправен или некорректно работает электрод розжига/ионизации. При необходимости замените электрод розжига-ионизации.
    5. Неисправна или некорректно работает плата управления. Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
A48
  • Контроль работы газового клапана
  • Каждый раз, когда микропроцессор обнаруживает напряжение на 2 этапе работы газового клапана в отсутствие запроса на розжиг горелки, система включает таймер продолжительностью 5 секунд. Если по истечению этого времени напряжение сохраняется, срабатывает блокировка управления факелом. Управление включением насоса остается включенным и срабатывает в зависимости от поступающих команд или для выполнения возможной заданной постциркуляции.
    1. Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв.
    2. Неисправна или некорректно работает плата управления. Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
F47
  • Короткое замыкание или обрыв реле давления ОВ
  • В том случае если внезапно пропал сигнал от реле давления воды, автоматика котла генерирует ошибку.
    Неисправен датчик давления воды системы отопления:
    • Проверьте цепь «Реле давления воды – плата управления» на наличие короткое замыкание или обрыв.
    • При необходимости замените реле давления воды.
A21
  • Некачественное горение
  • Если неисправность F20 возникает 6 раз в течение 10 минут, то автоматика генерирует сигнал о неисправности.
    См. причины ошибки F20. Увеличте до максимума значение параметра Р15.
F34
  • Низкое напряжение
  • Напряжение в сети (переменный ток) упало ниже 180 В автоматика котла генерирует ошибку. Ошибка устраняется, как только напряжение поднимется выше 185 В.
    Низкое напряжение в сети электропитания. Проверьте параметры сети электропитания. В случае обнаружения несоответствия параметров сети номинальным значениям (220В/50 Гц), установите автотрансформатор-стабилизатор напряжения.
F35
  • Ошибка по частоте тока
  • Плата управления работает от переменного тока частотой 50Гц/60 Гц. Если возникает несоответствие между выбранной частотой и частотой тока в сети автоматика котла генерирует ошибку.
    Выбранная частота не соответствует частоте потребляемого тока. В случае первичного пуска или замены платы управления необходимо выбрать значение параметра b06.
F39
  • Короткое замыкание или обрыв датчика уличной температуры
  • Ошибка возникает, если присоединен датчик уличной температуры, и функция погодозависимого регулирования активна. Неисправность датчика не влечет за собой отключения команд на розжиг горелки.
    Неисправен полупроводниковый NTC датчик (терморезистор) уличной температуры
    • Проверить сопротивление полупроводникового датчика.
    • короткое замыкание в цепи «Датчик температуры – плата управления», при необходимости замените датчик.
    • Проверьте качество соединения между клеммным зажимом и проводом датчика уличной температуры.
A41
  • Отсутствие динамики изменения температуры (теплоносителя или воды ГВС) в заданный интервал времени
  • Контроль горения осуществляется путем измерения сопротивления пламени.
    1. Неисправность или короткое замыкание одного из датчиков температуры Неисправен полупроводниковый NTC датчик (терморезистор) температуры ОВ:
      • Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм при температуре 25 °С.
      • короткое замыкание в цепи «Датчик температуры ОВ – плата управления», при необходимости замените датчик.
      • Отсутствует сигнал между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а потом снова соедините их для нормального контакта.
    2. Неисправен NTC датчик (терморезистор) температуры ГВС:
      • Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
      • Короткое замыкание датчика температуры ГВС. Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.
F40
  • Избыточное давление в системе отопления
  • Если во время работы котла давление теплоносителя в системе отопления повышается выше предельного значения 8 бар, происходит немедленное отключение горелки и остановка насоса (если он был включен). Для устранения неисправности нужно снизить давление воды в контуре до 7,6 бар. При снижении давления автоматически включается режим FH.
    1. Высокое давление воды в системе отопления:
      • Понизьте давление воды в контуре отопления до 1,5-2 бар.
      • Проверьте состояние предохранительного клапана. Проверьте расширительный бак.
    2. Неисправна или некорректно работает плата управления. Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
F42
  • Защита при разнице показаний датчика по перегреву ОВ и датчика температуры ОВ (комбинированный датчик)
  • Если разница показаний между аварийным термостатом и датчиком температуры ОВ в абсолютном значении превышает 12°С, автоматика котла генерирует ошибку.
    1. Неисправен NTC датчик (терморезистор) температуры ГВС:
      • Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
      • Короткое замыкание датчика температуры ГВС.
      • Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.
    2. Неисправен NTC датчик (терморезистор) температуры ГВС:
      • Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
      • Короткое замыкание датчика температуры ГВС.
      • Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.
F50
  • Неисправность катушки модуляции газового клапана
  • Если сила тока на катушке модуляции ниже минимального порога, или разомкнута цепь, автоматика котла генерирует ошибку.
    1. Неисправна газовая арматура (газовый клапан). Прозвоните катушку газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять ~24 Ом.
    2. Неисправность платы управления. Перезапустите котел. В случае повторного появления ошибки замените плату управления.
A51
  • Неисправность в работе системы воздухозабора/дымоудаления
  • Ошибка возникает, если грелка гаснет в течение 10 секунд после истечения контрольного времени. Перед повторным пуском котла автоматика выдерживает паузу «d4» продолжительностью 5 минут.
    1. Некорректно работает система дымоудаления:
      • Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
      • При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.
    2. Неисправен или некорректно работает вентилятор:
      • Проверьте провода вентилятора на наличие механических повреждений.
      • Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
      • Проверьте подключение коннекторов к контактам вентилятора.
    3. Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять ~ 24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
    4. Неисправен или некорректно работает электрод розжига/ионизации:
      • Проверьте электрод розжига/ионизации на наличие загрязнений.
      • Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3,0+ 0,5 мм) зазор.
      • Проверьте кабель электрода на наличие механических повреждений.
    5. Сбой в работе или неисправность платы управления:
      • Перезапустите котел, в случае повторного появления ошибки замените плату управления.
      • Проверьте качество заземления. На корпусе котла не должно быть потенциала.
A49
  • Контроль работы газового клапана
  • Каждый раз, когда микропроцессор обнаруживает напряжение на 2 этапе работы газового клапана в отсутствии запроса на розжиг горелки, система включает таймер продолжительностью 30 секунд. Если по истечении этого времени напряжение сохраняется, срабатывает блокировка управления факелом. Управление насосом остается включенным и срабатывает в зависимости от поступающих команд или для выполнения возможной заданной постциркуляции.
    1. Неисправна газовая арматура (газовый клапан). Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв.
    2. Неисправна или некорректно работает плата управления. Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.

Почему не запускается котел ферроли.

Коды неисправностей газового котла Ferroli и методы их устранения. Система удаления дыма работает неправильно

Главная > Ремонт и отделка > Почему не запускается котел ферроли. Коды неисправностей газового котла Ferroli и методы их устранения. Система удаления дыма работает неправильно

Во время эксплуатации любого оборудования важно знать о возможных неисправностях, способах их проявления. Благодаря использованию высокотехнологичного оборудования, обнаружить то или иное отклонение достаточно просто. Об этом проинформируют датчики. Каким бы надежным ни был котел Феролли, ошибки могут возникнуть. В таких ситуациях важно как можно быстрее устранить причину.

Описание

Одной из самых популярных моделей компании считается котел Феролли Пегасус. Сообщения об ошибках и неисправностях отображаются как на дисплее самого агрегата, так и на пульте ДУ. Ошибки отображаются в виде кода. С помощью датчиков определить место, в котором возникли неисправности, намного проще и удобнее.

Виды ошибок в котле Ферроли

По своей сути, все ошибки в котле Феролли и неисправности делятся на два типа:

  • критические;
  • некритические.

В результате первого типа ошибок в котле Ферроли, происходит полная блокировка работы. Чтобы восстановить работоспособность, нужно устранить причину срабатывания. После этого в ручном или автоматическом режиме производится перезагрузка системы. Делается это с помощью специальной кнопки «reset».

Перезагрузка не сработает, если сразу нажать кнопку. После любой серьезной ошибки потребуется минимум 30 секунд. Только после такой паузы (обозначается кодом D4) можно проводить повторный запуск. Это один из пунктов безопасности устройства.

Критические ошибки котла Феролли, требующие перезапуска, начинаются с буквы «A», далее идет цифра кода.

Если система обнаружила какие-то мелкие недочеты в работе, то происходит автоматическая блокировка и разблокировка. И только в случае многократного повторения какой-то неисправности, электроника может потребовать участия человека. Код таких ошибок начинается с буквы «F».

Пауза

Помимо кодов ошибок котла Ferroli «A» и «F», существует «D». Им обозначаются различные интервалы. Какой-то неисправностью он не является.

Например, код «D3» можно наблюдать в промежутках между попытками поджигания пламени. Подобный код встречается довольно часто. Он обозначает интервал в 50 секунд.

Котел Ферроли ошибки категории «A»

«A01» высвечивается в том случае, когда системе не удается поджечь или удержать . Подобный код может быть вызван следующими факторами.

  • Неисправность электрода.
  • Газовый клапан вышел из строя.
  • Заниженная мощность розжига.
  • Нехватка газа.

«A02» предупреждает о наличии пламени при выключенной горелке. Причиной такого сигнала может быть неисправность электронной платы или электрода.

«A03» это защита от перегрева. Стоит заметить, что для каждого режима работы существуют свои значения температуры работы. В целом система дает от 10 до 50 секунд времени на стабилизацию температуры. Если в это время происходит снижение до 100 градусов, то отключения не происходит. Повышенная температура не приводит к появлению ошибки только в случае, когда горелка не подожжена.

Причиной перегрева, из-за которого дизельный котел Ferroli может отключиться, кроется в:

  • неисправности насоса;
  • отсутствии нормальной циркуляции;
  • наличии воздуха в системе;
  • неисправности датчика.

«A06» уведомляет о нестабильности пламени. Чаще всего эта ошибка появляется, если за 10 минут времени произошло 6 и более тушений факела горелки. Может быть вызвана низким давлением топлива или забитыми каналами.

  • «A09» информирует о выходе из строя газового клапана.
  • «A16» обозначает неисправность газового клапана, а именно: пропуск газа в закрытом положении.
  • «A21» возникает, если процесс горения идет неверно. Появляется, если ошибка «F20» возникает 6 и более раз за 10 минут. Ведет к перезапуску.
  • «A34» информирует о скачках напряжения, повышении или понижении.
  • «A41» ошибка температурного датчика, которая может указывать на его неисправность. Если датчик не регистрирует повышение температуры в результате проверки, котел будет заблокирован.
  • «A51» засорение дымоотвода или воздуховода.

Котел ferroli ошибки категории «F»

  • «F08» сообщает о перегреве в системе, но в отличие от «A03» не отключает котел. Ошибка появляется, когда датчик фиксирует температуру в 99 градусов. Когда значение опустится ниже, «F08» исчезнет с дисплея, но запись о ней можно будет найти.
  • «F20» проверка горения. Если система обнаруживает, что процесс горения отклоняется от нормы, то происходит настройка. Когда настроить горение не удалось, происходит выключение горелки и появляется ошибка. Спустя 50 секунд система автоматически запускается.
  • «F35» может сказать о несоответствии частоты тока с настройками системы. Для этого необходимо произвести соответствующую настройку и ошибка исчезнет.
  • «F50» информирует о неправильной работе катушки модуляции или о разорванной цепи.

Не обозначенные неисправности

Отсутствие запрограммированного кода не означает, что других поломок в природе не существует. Имеет ли котел Феролли неисправности, которые не занесены в базу? Да, имеет. Для их определения придется серьезно поработать, потребуется хорошее знание всех элементов системы. Иначе нужно вызывать мастера.

Одним из самых частых поводов для этого является банальное замыкание и отсоединения контакта на датчиках и любых других электрических частях. Выход из строя или отсутствие контакта на реле давления воды также относится к списку критических ситуаций.

Работа электроника возможна только в комплексе. Если какой-то датчик начал показывать неверное значение, то это скажется на работе всей системы. Обнаружив это отклонение, она отключится.

В завершение

Дизельные котлы Феролли одни из самых надежных. Качество материалов и сборки не вызывает нареканий у самых требовательных пользователей. Их применение в домашних условиях несет в дом тепло и уют, а главное, они достаточно многофункциональны и способны выполнять дополнительные функции.

Еще с 1955 года известна потребителям всего мира продукция Ferroli. Газовые котлы этого производителя обладают высоким качеством и приемлемой стоимостью. Но всего лишь в течение 15 лет данное оборудование продается в России. За годы существования продукции на отечественном рынке газовые котлы упомянутого производителя заслужили положительные отзывы от покупателей и специалистов, которые осуществляют монтажные работы.

Положительные отзывы

Итальянская техника компании Ferroli характеризуется легкостью настроек, отменным дизайном и простотой эксплуатации. Компания существует на рынке более 50 лет, и это не так много, если проводить сравнение с другими производителями. Но за это время бренд вошел в число европейских лидеров по выпуску техники для отопления.

Потребители отмечают, что оборудование постоянно модернизируется, а его внешний вид отличается все более привлекательным дизайном. Устройства соответствуют требованиям безопасности и производительности, что важно для потребителя, как и ремонтопригодность, а также простота в обслуживании.

Если вас тоже заинтересовала продукция компании Ferroli, газовые котлы этого производителя вы можете рассмотреть более подробно. Например, навесные модели наиболее популярны в России и представлены к продаже в широком ассортименте. Они обладают компактными размерами и отличаются практичностью. По мнению пользователей, такой котел – идеальный вариант для обогрева квартиры или дома средней площади. Линейка навесных котлов довольно широка, производитель предлагает вниманию пользователей множество моделей, это позволяет подобрать нужную конфигурацию, которая будет отвечать всем требованиям. Владельцы недвижимости более внушительной площади могут рассмотреть напольную продукцию Ferroli, газовые котлы этой линейки обладают высокой надежностью и долговечностью.

Экологичность и экономия

Такое оборудование отлично приспособлено к условиям пониженного давления в системе. А вот модель PegasusF2 имеет двухступенчатую горелку, которая обеспечивает экономичность работы и долговечность узлов. Воздух при работе такого устройства загрязняется гораздо меньше. Данная модификация, по мнению пользователей, может быть использована даже для устройства каскадных систем отопления. Если вы дополнительно приобретете контроллер, то создадите систему из 4 котлов, общая мощность которых может достигать показателя в 1 МВт.

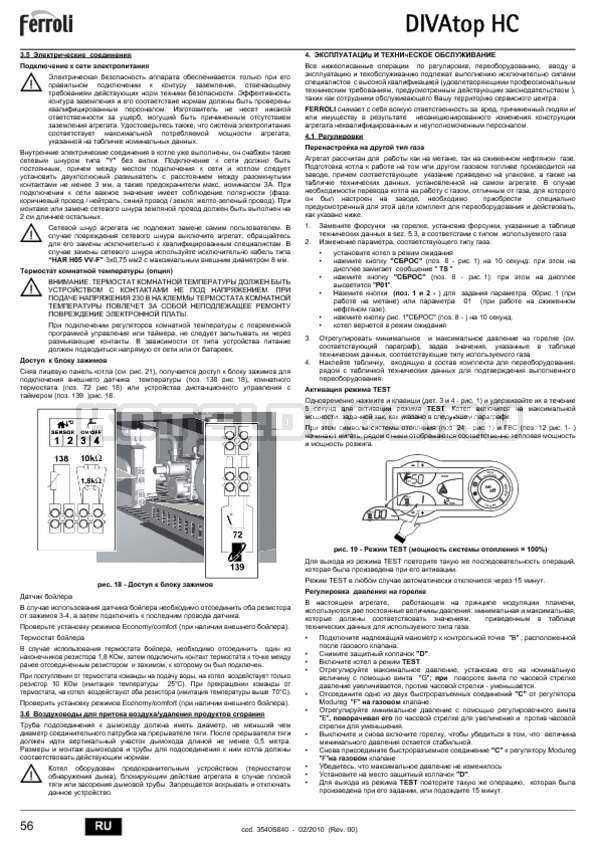

Руководство по эксплуатации

Довольно часто в последнее время потребители выбирают устройства компании Ferroli. Газовые котлы, которые могут быть напольными или настенными, должны эксплуатироваться согласно инструкции. К каждому прибору компания прилагает и руководство по эксплуатации. Если возникают неисправности в процессе работы, то потребитель должен обратиться к специалистам службы технической поддержки. В качестве альтернативного решения владелец оборудования должен заглянуть в инструкцию пользователя.

Самые популярные проблемы, которые могут возникнуть, – это низкий уровень давления, об этом устройство сообщит ошибкой f37. Пользователю в этом случае следует проверить подачу газа и воды, а также почистить систему. Если вы не хотите столкнуться с неисправностями, то должны помнить, что при отключении оборудования от системы электропитания или газовой магистрали функция антизамерзания будет отключена. Для того чтобы исключить ущерб от замерзания, что может произойти при длительном отключении котла в зимний период, следует слить воду из котла, это касается и системы отопления, а также контура горячего водоснабжения. В противном случае вода сливается только из контура ГВС, а в систему отопления добавляется антифриз, при этом следует ознакомиться с рекомендациями производителя.

Инструкция по эксплуатации газового котла Ferroli указывает на возможность регулировки температуры воздуха в помещении, сделать это можно с помощью опционного термостата. Последний позволяет задать определенную температуру. При необходимости регулировки температуры воды в системе отопления следует воспользоваться пультом дистанционного управления или интерактивной панелью на устройстве.

Нюансы установки

Настенный инструкция по установке которого представлена в руководстве пользователя, должен быть установлен в помещении, где постоянно действует система вентиляции. Если приток воздуха окажется недостаточным, то устройство не сможет нормально работать, а продукты сгорания не будут удаляться. Если созданы подобные условия, то вредные вещества могут проникнуть в помещения дома, что способно принести вред здоровью человека. Если вы приобрели подвесное оборудование, то сможете воспользоваться комплектом с кронштейном, который крепится к стене. Для наметки на поверхности точек подвески по специальному заказу может быть поставлен металлический шаблон.

Основные неисправности и способы их устранения

Схема газового котла Ferroli позволит вам понять, какими конструктивными особенностями обладает приобретенное оборудование. Некоторые домашние мастера способны разобраться еще и в причинах неисправности, а также самостоятельно устранить проблемы. Если устройство не включается, то в сети может отсутствовать газ, а вот когда в котле падает давление воды, то основной причиной может выступить неисправность циркуляционного насоса. Подобные проблемы иногда возникают при недостаточной мощности розжига, ее в данном случае необходимо увеличить. Однако нельзя исключать и повреждение электронной платы управления котлом.

Если вы приобрели газовый котел Ferroli, неисправности могут быть выражены еще и в посторонних шумах внутри устройства. С такой неполадкой способен справиться только мастер, причем обратиться в службу поддержки необходимо как можно быстрее. Если упало давление воды, то система водоснабжения может быть засорена, поэтому от пробки следует немедленно избавиться.

Иногда ремонт газовых котлов Ferroli и вовсе не требуется. Если вы столкнулись с тем, что оборудование не включается, то можно попробовать вынуть вилку из розетки и через несколько минут снова вставить ее обратно. Если и после этого ничего не изменилось, то следует обратиться за помощью к мастеру.

Заключение

В случае поломки комплектующих газового котла вы можете заменить их. Например, газовые горелки довольно часто изготавливаются из стали. Несмотря на то что данные составляющие отличаются высокой износоустойчивостью, они могут быть повреждены при механическом воздействии.

Как настроить и отрегулировать газовый котел Ferroli

Котел Ферроли Дива ф. После розжига появляется какой то шум, но тут же пропадает. В чем причина? В эксплуатации два года. Раньше этого шума не было.

Для определения причины появления шума рекомендуем вызвать специалиста. Причин может быть несколько, в том числе отсутствие технического обслуживания.

Ferroli divatop 60 атмосферный с бойлером. Что такое антитактовый режим и как его отрегулировать? Он срабатывает без причины каждые 2 минуты.

Антитактовый режим служит для предотвращения частого включения/выключения агрегата. Если самостоятельно Вы не можете настроить оборудование, то рекомендуем обратиться в специализированную организацию.

Если есть возможность, проконсультируйте пожалуйста по такому вопросу. Ferroli Fortuna pro 24f. Не важно какая температура теплоносителя, включается, работает 2-3 минуты, выключается и тут же включается. Недолго работает, выключается на несколько секунд тут же включается. При этом не набирает заданную температуру. Меняли датчики температур, меняли платы и не одну. В общем ещё не трогали только газовый клапан и пьезорозжиг (электрод), он же датчик пламени.

Возможно, проблема в системе дымоудаления.

Должен ли котёл Ферроли Фортуна реагировать на открывание крана холодной воды водоразбора?

Двухконтурный агрегат включается на приготовление горяей воды при срабатывании датчика протока. Поэтому при включени только холодной воды (без подмеса горячей) он включаться не должен.

Нужно ли покупать котел с запасом по мощности?

Мощность, которая требуется на отопление, зависит от площади помещения и его теплопотерь. Подбирая оборудование, учитывают погодные условия климатической зоны, при этом используют средние показатели температуры. Пользователей беспокоит, хватит ли мощности агрегата, если зимой будут сильные морозы. К расчетному показателю рекомендуется добавить не более 20-25 %. Чрезмерное превышение увеличивает число включений и выключений котла. Пользователь не будет постоянно использовать его на полную мощность. Это значит, что оборудование будет работать с низким КПД, больше будет расходоваться топливо.

Зачем для отопительного котла нужен насос?

Система отопления может быть построена двумя способами: с естественной или принудительной циркуляцией теплоносителя. Нагретая вода естественным образом перемещается вверх, остывая, она движется по трубам вниз. Преимущество такого отопления – энергонезависимость. Недостаток – невысокое давление теплоносителя в системе, поэтому имеются ограничения по протяженности трубопровода. Принудительная
циркуляция происходит за счет перемещения воды с помощью насоса. С ним систему можно построить в любом доме. Она более эффективна за счет высокой скорости циркуляции воды. Обогрев помещений происходит быстрее и равномернее. Отопление проще монтировать, так как допускаются разнообразные схемы разводки, расширительный бак можно установить в любом месте. Во время работы насос потребляет
электроэнергию. Если ее отключат, циркуляция остановится.

Хотим купить газовый котел Ферроли для установки, но не можем выбрать между двумя моделями: Domina N и Fortuna F. Чем они отличаются друг от друга?

Модели Фортуна – это настенный котлы с открытой камерой сгорания. Также у них в комплекте идут патрубки для разделительной системы дымоудаления. Еще следует отметить у них пониженный уровень шума.

В наличии котел для частного дома Diva F16 с подключенным к нему пультом управления ROMEO. На пульте задана температура 23С, и в принципе агрегат именно ее и держит. Но мне не нравится сама его работа. Когда в система температура 23,1С зачем-то включается горелка и идет нагрев до заданных 65 градусов. Явно присутствуют лишние тактования. Наблюдения показали, что нагрев идет очень непродолжительное время (2-0-30 секунд), причем он работает сам на себя через трубу байпаса (в систему вода не поступает). А вот если в комнатах температура опускается до 22,8С, то нагрев и работа идет как положено. Почему так происходит?

Хотелось бы узнать какое качество у газового котла Ferroli Fortuna F24 pro. Слышали, что у них возможен шум и дребезжание при работе. Так ли это? И если так, то можно ли его уменьшить, смонтировав дымоход по раздельной схеме. Или же стоит обратить внимание на какую-нибудь другую модель? И еще вопрос: нужен ли стабилизатор напряжения? Если нужен, то подскажите его мощность.

Мы бы вам порекомендовали купить Ферроли Дива F 13-16-20-24 кВт (мощность можете выбрать любую, так как она настраивается на месте). А на счет стабилизатора – смотрите на напряжение входящей сети. Если наблюдаются скачки, то лучше установить. Также советуем обратить внимание на модель Arena. Он отличается от Дивы только управлением (нет дисплея и управление поворотными регуляторами).

Потребовался ремонт и обслуживание настенного котла Ferroli Domina N в связи с тем, что он не видит размыкания контактов на термостате. Перезагрузка не помогает. Он работает как работал, поддерживая температуру, которая была установлена вручную. При подключении пришлось установить перемычку, так как он не хотел запускаться из-за попыток отслеживать показания температурного датчика. Сейчас возникла
необходимость восстановить эту функцию. Как мне поступить?

Снимите кожух и обратите внимание на коробку с клеммами справа от платы. Найдите там два белых провода, прикрепленных к плате. Там, снизу они должны быть соединены проводком – это и есть та самая перемычка. Вместо нее можно установить термостат. Если у вас в наличии два клемника, то один из них для наружной температуры. Ищите именно тот, где есть лишний проводок.

Решил сделать техническое обслуживание отопительного котла Ферроли Дива C 32. Причина: во вторичном теплообменнике потекли две прокладки их четырех. После осмотра я остался озадачен техническим решением: почему установлено всего 2 болта на все четыре прокладки. Попытался их затянуть, но это ничего не изменило. А еще в начале цикла, когда идет нагрев, агрегат издает непонятный сильный шум.

Такая проблема случается и на других моделях. Причина – неустановленный смеситель. Разбор воды шел через шаровый кран, а в системе давление 4 Атм. Если кран резко перекрывали, то случался гидроудар. В вашем случае поможет установка смесителей, которые помогут ограничить скорость потока.

Подскажите, как происходит измерение давления в системе газовым настенным котлом Ferroli Domina N, а также, что более важно, реализована ли в нем его передача по ОТ интерфейсу? Мне это нужно вот зачем. Я установил OpenTherm интерфейс. В нем установлено давление 1.4 бара. Когда доливаю воды или у меня в системе падение давления, то манометр работает правильно. Как я понимаю, это может быть связано с достаточно теплой погодой и редким включением агрегата? А вот вчера вообще система остановилась по ошибке, так как давление стало ниже заданного.

Не моделях Домина Н первых годов выпуска поддержка ОТ не реализована. Там все зависит от того, какая стоит плата. 39848640 – Плата управления DBM33 для модели F (без OpenTherm). 39848641 – Плата управления DBM33 для модели C/F N (с OpenTherm). На вашем котле стоит простое реле управление, работающее в режиме «включено/выключено). И реагирует оно только на изменения заданного давления. А именно при давлении 0,8 бар происходит замыканию. А от Open Therm оно принимать ничего физически не может, так как оно не датчик холла.

Хочу в частный дом установить котел, и запланированное место установки – это подвальное помещение. Изначально я выбрал газовую модель с закрытой камерой и коаксиальным дымоходом. Но в магазине мне сказали, что в моем случае его установка невозможна, так как верх трубы дымохода должен быть приподнят над землей не менее, чем на 2 метра. В моем случае это технически не реализовать. Для разрешения этой
ситуации в магазине мне предложили обратить внимание на Ferroli Fortuna F24 Pro, мотивируя тем, что его конструкция позволит им смонтировать системы без нарушения правил установки. Хотелось бы понять, чем он так хорош?

Никаких особенных конструктивных отличий у этой модели нет. Это самый обычный агрегат, у которого два теплообменника и закрытая камера сгорания. Рабочая мощность 24 кВт. Существует таблица, в которой указаны все рекомендуемые отступы от места выброса продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газоиспользующего
оборудования с герметичной камерой сгорания и устройством для принудительного удаления продуктов сгорания. Абсолютно любой навесной газовый котел можно оборудовать системой раздельного дымоудаления. Просто на рекомендованной вам модели необходимые патрубки уже входят в комплект.

В эксплуатации котел Ferroli Diva F24. Смонтирована двухтрубная система 32 с нижним подводом 25. Площадь дома 52 м кв. В систему агрегата залита вода. Давление в холодной системе 1, а когда все нагревается до 70 С, то 5. Всему оборудованию не больше месяца. В комнатах установлен термостат. Вначале все работало нормально, а вот недавно появилась следующая проблема. При нагреве от 54 до 70 появился посторонний звук, чем-то напоминающий звук закипающего чайника. Причем он присутствует только когда горелка работает на средней модуляции. Если сбавить мощность пламени, то наступает тишина. Пытался стравливать воздух, уменьшал мощность всей системы отопления – не помогло. Вода, поступающая в агрегат, очень жесткая (определил по внутренним стенкам обычного чайника – они все в накипи). Фильтр защищающий от грязи установлен только на возвратной трубе, но он чистый, я его уже осмотрел. Установку и монтаж котла делал специалист, но он не делал настройки давления на горелке. Неужели за такой короткий срок забился радиатор отопления?

Первое, что вам следует сделать – это заняться регулировкой газового клапана. Если вы убедитесь, что там все в порядке, а проблема сохранилась, тогда проделайте следующее: Ориентируясь на табло уменьшить мощность в тестовом режиме до 70 градусов; далее (если звук сохраняется) временно можно убрать диафрагму (диаметром 43 мм) из дымохода. Если все эти манипуляции не помогут, тогда вам придется менять
теплообменник.

С помощью специалистов сделал подключение и монтаж газового котла Ferroli Domina N. В работе он уже две зимы и меня все страивает. За все время работы ни одной ошибки. Но сейчас возникла необходимость увеличения обогреваемой площади на 50%. Как я понимаю, что все похожие приборы конструктивно одинаковые. Могу ли я свой агрегат на 16 кВт перенастроить на 24?

Да, вы можете это сделать. В вашем случае нужно просто параметром Р06 в меню управления перенастроить мощность отопления. Возможно настройка проводится в режиме ТEST.

Установил у себя котел Ферроли Дива F24 (мощность 24 кВт). Такой мощности мне хватает с избытком. Хотел покупать менее мощную систему (16 кВт), но при покупке продавец отсоветовал и порекомендовал брать с запасом, чтобы его хватило и для нагрева ГВС. Уже разбираясь дома, я понял, что все параметры подлежат регулировки. Первым делом я настроил минимально и максимальное значения давления. Затем, с помощью
программы, выставил предел по максимальной мощности. Его я установил 12 кВт. Но вот ГВС все равно продолжает потреблять мощность 24 кВт.

Во всех моделях такого типа есть специальное сервисное меню. Работая в нем, нужно найти параметры Р06 и Р12. Параметр Р06 – отвечает за максимальную потребляемую мощность отоплением, а Р12 регулирует водоснабжение. Все параметры устанавливаются и показываются в процентах. Если вы ничего не меняли, то согласно заводским настройкам там установлено 100%. Эти параметры регулируются независимо друг от друга. То есть если уменьшать значение ГВС, то мощность, подаваемая на отопление, останется неизменной и наоборот. Важно перед манипуляциями с этими параметрами вернуть все настройки котла к заводским. Только в таком случае мы сможем точно понимать, какое значение мы выставляем. Например, стандартная мощность агрегата 32 кВт, и он выходит на свое максимальное значение при давлении в система 12 мбар. После этого задача решается просто 32 – 100%, следовательно, например, 80% – это 25,6 кВт.

У меня проблемы с подачей горячей воды. В этом режиме газовый котел Ferroli DivaTech разжигается только со второго раза. После первого розжига пламя обязательно тухнет. Изучил инструкцию по применению, а именно раздел про чистку электрода, но не нашел так указаний, как провести это мероприятие. Решил, что провести чистку кусочком проспиртованной ваты будет правильным решением. Частично это действительно помогло, но не до конца. Чем в сервисных центрах чистят этот электрод. И еще, раньше, когда я наблюдал за процессом розжига, я отметил, что искра всегда бьет из одной точки и в одно и тоже место. А сегодня первые несколько искр вылетели стандартно, а последующие были с боков от электрода. Является ли это корректной работой? Когда включаю ГВС, то проблем с розжигом нет, но слышен легкий хлопок. Когда я запускал остановленный и холодный (он простоял около 10 часов) агрегат при -25С, то он запустился ровно и без всяких посторонних звуков. Сразу включился в работу. До того, так я почистил электрод, проблемы с запуском были каждый второй раз, а после не чаще, чем раз в день.

Хлопок раздается из-за того, что очень слабая электрическая дуга. Нужно просто еще раз почистить электрод. Также запомните, что зазор требуется выставлять на хорошо прогретом электроде. При нарушении этого условия возможна поломка.

В наличии gsm-модуль с термостатом и датчиком, измеряющим температуру в комнате. У него есть функция управления параметрами через смс, путем замыкания и размыкания контакта. Может ли он работать с газовым котлом Diva f13 (если я не ошибаюсь, то подключение осуществляется через клеммы для пульта ДУ). Какой пульт к нему можно подключить (подойдет ли РОМЕО проводной)? Регулируется ли пламя горелки
установленным комнатным термостатом, если да, то по какому принципу?

Да, в вашем случае можно, как проводной, так и беспроводной пульт управления. Однако модулирование пламени горелки возможно только при установке беспроводного пульта РОМЕО. Смотрите Open Therm. Однако, если на модели Дива установлена плата DBM32, то работа возможна только с проводными пультами. На современных версиях уже устанавливается плата DBM32А, которая позволяет выбирать тип подключения
РОМЕО. Еще отметьте, что, если установлен терморегулятор OSCAR, то включить протокол OpenTherm невозможно.

Выбираю газовый котел для частного дома и склонен думать, что мне подойдет Diva F24. Агрегат такой мощности мне не нужен, но как я разобрался, его можно отрегулировать под потребности, установив максимальную подачу газа. То есть купив на 24 кВт, я смогу его использовать как 16. Тем более, что они в одинаковую цену. Хотелось бы понять, в чем тогда отличия между Divatop от простой Diva в плане качества и срока эксплуатации. Возможности подключения дополнительного оборудования мне не важны.

Основное отличие в отсутствии индивидуальной прошивки. Рекомендуем взять любой аппарат серии Diva (мощность от 11 до 24 кВт). Но обязательно при монтаже и подключении котла установите так, чтобы на отопление он работал как 13 кВт (оптимально для вашей площади), а на ГВС как 24 кВт.

Требуется отремонтировать газовый котел Ферроли Divatech. Проблема: розжиг срабатывает с опозданием. Можно ли это как-нибудь исправить?

У вас два пули решения проблемы. Настройка давления. Чистка самого электрода. Возможно потребуется провести и то и другое. Так же проверить цепь «электрод-плата», еще можно почистить сам теплообменник. Дымоход тоже не помешало бы проверить, так как в теплых период года тяга всегда ухудшается.

Сломался газовый котел Ferroli Diva F24. Для ремонта были вызваны специалисты из сервисного центра. После осмотра их заключением было, что неисправна плата и требуется замена. Купил новую плату DBM32. Пока читал инструкцию, было все просто и понятно. Сделал все как там написано, однако, когда попытался запустить агрегат, появилась ошибка 04, обозначающая неверно настроенную плату. При попытках запуска слышен шум включившегося вентилятора, но розжига не происходит. Так же появляются ошибки F 05 (проблемы с реле воздуха). При настройке выставлял следующие параметры: b01 – 0, b02 – 2, b03 – 0, p16 – 0. После третьей попытки запуска появилась новая ошибка А015, и котел заблокировался. Найти, что значит эта ошибка, я не смог. Подскажите, где я допустил промах?

Вы установили правильные настройки, а это значит, что ваша проблема совсем не в плате. Рассмотрим ошибку F05, она обозначает наличие проблемы в системе думоудаления. Надо смотреть сами трубы. Так же возможна неисправность маностата. Еще можно проверить наличие и необходимость диафрагмы. Возможна изначальная неправильная установка дымохода, и в нем нарушена герметичность. Также возможно наличие
конденсата в трубке моностата, или плохое ее присоединение. Возможна проблема вентилятора из-за его поломки или слишком низкого напряжения в сети. Если у вас маностат старой модели, то проблема вероятно в нем, они часто дают сбои. Кстати ошибки F04 и F05 на одном агрегате одновременно появляться не могут.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Котлы газовые ферроли выпускаются известной итальянской фирмой. они обладают превосходными техническими характеристиками, и созданы по современным передовым технологиям. Эти агрегаты конкурируют с самыми известными фирмами производителями, выпускающие аналогичное оборудование. Несмотря на то, что предложений отопительного оборудования на рынке очень много, котлы ферроли успешно удерживаются в лидерах продаж. Оборудование этой марки управляется цифровым интерфейсом. Эти котлы обладают неограниченными возможностями в управлении и настройках, поэтому ценятся гораздо больше, чем продукция любой другой марки.

К каким неисправностям котлов Ферроли надо быть готовым:

Несмотря на высокое качество котлов данной торговой марки, и практически безупречную их работу, иногда когда Вы используете долгое время газовый котел ферроли неисправности могут быть неизбежны. В каком случае могут случиться поломки. Одной из часто встречающихся причин является скачки электрического тока в сети, на втором месте стоит плохая вода, и для того, что бы она не стала причиной поломки, необходимо устанавливать фильтры. Если не чистить газовую горелку, она тоже может поломаться. Нельзя допускать к монтажу оборудования некомпетентных людей, потому как неправильная установка может стать поводом для выхода из строя дорогого оборудования. Если Вы используете газовый котел ферроли, возникающие неисправности нужно устранять как можно скорее, пригласив специалиста, который разберется в поломке, и примет единственно правильное решение в ее устранении.

Предназначение теплообменника котлов Феролли.

Теплообменник на котел ферроли это одна из самых дорогостоящих запасных частей, именно он имеет свойство ломаться чаще всего. Это происходит потому, что внутри постоянно горит огонь и теплообменник может прогореть.

Еще одна причина выхода его из строя – это накипь. Когда котел в рабочем состоянии, его нагревание чередуется с остыванием, а это грозит появлением трещин по корпусу теплообменника. Для того, что бы котел работал исправно на протяжении многих лет, внутри должен быть установлен качественный теплообменник.

Теплообменник на котел ферроли сделан из меди, у него удачно выполненная конструкция из пяти коаксиальных трубок. Для того, что бы поверхность не была подвержена коррозии, она покрыта специальным составом, который состоит из силикона и алюминия. Теплообменник на этот вид котла может поломаться в том случае, если оборудование эксплуатируется не правилам, предусмотренным заводом–изготовителем. Причиной неисправности может быть так же брак, допущенный на заводе. Жесткая вода в свою очередь может привести к плачевным последствиям. Если пользователь будет придерживаться всех правил эксплуатации газового котла, то он будет работать исправно и не доставит вам лишних хлопот по ремонту.

Дата публикации 30.01.2015

В данной статье рассмотрим ошибки и неисправности, которые могут возникнуть в процессе эксплуатации Ferroli DOMIproject F 32.

Котел оснащен современной системой самодиагностики. В случае той или иной неисправности котла код неисправности будет индицироваться с помощью 3 светодиодов Некоторые неисправности приводят к постоянной блокировке котла: В этом случае следует произвести ручной сброс блокировки, нажав кнопку RESET и держа ее нажатой в течение 1 секунды или нажав кнопку RESET на устройстве ДУ с таймером (опция), если таковое установлено; если котел не включится, необходимо устранить неисправность, индицируемую с помощью светодиодов.

Другие неисправности приводят к временной блокировке котла, которая снимается автоматически, как только величина, вызвавшая срабатывание блокировки, возвращается в допустимые пределы.

1. Не произошло зажигания горелки.

Зеленый — не горит;

Желтый – не горит;

Красный – быстро мигает.

1. Отсутствие газа = Проверьте регулярность поступления газа в котел, и что из труб спущен воздух.

2. Неисправность следящего/ поджигающего электрода = Проверьте правильность подключения проводов электрода, правильность его установки и отсутствие на нем отложений.

3. Неисправный газовый клапан = Проверьте и замените газовый клапан.

4. Слишком низкая мощность розжига = Отрегулируйте мощность розжига.

2. Сработала защита от перегрева.

Зеленый – не горит;

Желтый – не горит;

Красный – быстро мигает.

Возможные причины неисправности и способы их устранения:

1. Поврежден датчик температуры воды в системе отопления = Проверьте правильность установки и функционирования датчика температуры воды в системе отопления.

2. Отсутствие циркуляции воды в системе = Проверьте циркуляционный насос.

3. Наличие воздуха в системе = Спустите воздух из системы.

3. Сигнализация о наличии пламени при его отсутствии на горелке.

Зеленый – горит;

Желтый – не горит;

Красный – не горит.

Возможные причины неисправности и способы их устранения:

1. Неисправность электрода = Проверьте электрические соединения ионизирующего электрода.

2. Неисправность платы = Проверьте плату.

4. Реле давления воздуха (его контакты не замыкаются через 60 cекунд после включения вентилятора).

Зеленый – быстро мигает;

Желтый – не горит;

Красный – не горит.

Возможные причины неисправности и способы их устранения:

1. Разомкнуты контакты реле давления воздуха = Проверьте правильность подключения проводов.

2. Неверное подключение реле давления воздуха = Проверьте вентилятор.

3. Неверная диафрагма = Проверьте реле давления.

4. Дымоход неверных размеров или забит = Замените диафрагму.

5. Недостаточное давление в системе.

Зеленый – не горит;

Желтый – быстро мигает;

Красный – не горит.

Возможные причины неисправности и способы их устранения:

1. Из системы слита вода = Залейте воду в систему.

2. Реле давления воды не подключено или неисправно = Проверьте датчик.

6. Неисправность датчика температуры воды, подаваемой в систему отопления.

Зеленый – не горит;

Желтый – быстро мигает;

Красный – быстро мигает.

Возможные причины неисправности и способы их устранения:

7. Неисправность датчика температуры воды ГВС.

Зеленый – быстро мигает;

Желтый – быстро мигает;

Красный – не горит.

Возможные причины неисправности и способы их устранения:

1. Датчик поврежден = Проверьте правильность подключения проводов датчика или замените его.

2. Короткое замыкание в соединительном кабеле = Обрыв соединительного кабеля.

8. Сработала защита теплообменника. (светодиоды поочередно мигают).

Зеленый – не горит;

Желтый – быстро мигает;

Красный – быстро мигает.

Возможные причины неисправности и способы их устранения:

1. Отсутствие циркуляции h3O в системе = Проверьте циркуляционный насос.

2. Наличие воздуха в системе = Спустите воздух из системы.

Please enable JavaScript to view the

Ошибки котла Ферроли: причины неисправностей, ремонт


Пользуетесь газовым оборудованием Ferroli? Тогда вам пригодится наша статья. Здесь рассмотрены все возможные неисправности и ошибки работы котла «Ферроли». Какая бы проблема ни возникла — техника не включается, падает давление, нет горячей воды, — рекомендации в таблице помогут найти выход.

Устройство и особенности котлов «Ферроли»

Газовые котлы торговой марки Ferroli могут устанавливаться в любом доме, даже если не подведена магистраль. Оборудование подключается к общему трубопроводу или отдельному баллону со сжиженным газом.

Модуляция пламени позволяет равномерно прогревать теплообменник. Он изготавливается из меди, поэтому КПД составляет 92%. Антикоррозийное покрытие продлевает срок службы прибора. Блок розжига также покрыт алюминием.

Среди пользователей наиболее популярны двухконтурные модели «Домина», «Дива», «Домипроджект», «Пегасус».

Коды ошибок и неисправности

Ошибки могут отображаться на дисплее котла либо на пульте управления. Коды делятся на несколько категорий:

  • Критические — «А». При их возникновении система полностью блокируется, техника не запускается. Для устранения требуется исключить причину появления символов на экране, выполнить перезапуск клавишей «Reset». Перезагрузка произойдет не сразу, а по истечению 30 секунд после нажатия кнопки;
  • Некритические — «F». Незначительные неполадки, которые требуют вмешательства пользователя и отстройки системы;
  • Паузы — «D». Этими символами обозначаются интервалы между определенными режимами.
Код неисправности Значение Пути устранения
А01 (В моделях «Домина» мигает красный индикатор). Не работает горелка. Нет розжига.
  • Если не поступает газ, откройте вентиль. Свяжитесь с коммунальными службами;
  • В случае скопления воздуха в трубопроводе спустите излишки, открутив краны;
  • Убедитесь, что давление на форсунке соответствует норме;
  • Подтяните разъемы электрода;
  • Проведите регулировку мощности.
А02 (Горит зеленый индикатор при попытке розжига. В остальных случаях — мигает). Система сообщает о наличии пламени при его фактическом отсутствии.
  • Проверка проводки электрода и электронного блока. Переведение электрода на расстояние 3 мм от горелки;
  • Перезагрузка техники, настройка мощности поджига.
А3 (Моргает красная лампочка). Сработала защита от перегрева. Температура от 105 градусов. Техника отключается. Ошибка появляется, если в течение 10-50 секунд температура не нормализовалась. Перезагрузите котел, дайте ему остыть. Если после этого прибор не включается, тогда нужно:
  • Провести диагностику датчика перегрева;
  • Проверить циркуляцию жидкости в системе;
  • Спустить лишний воздух;
  • Открутить впускные краны до конца;
  • Убедиться в нормальной подаче электричества. При частых скачках рекомендуется установка стабилизатора;
  • Диагностировать работу насоса, требуется промыть детали. Уберите заглушку насоса и прокрутите вал ротора, чтобы исключить заклинивание;
  • Заменить главный модуль.
А06 Нестабильное пламя. За 10 минут огонь гас 6 раз.
  • Измерение давления в газовой магистрали. Норма — 20 Бар;
  • Настройка подачи газа;
  • Установка нового датчика розжига или ионизации;
  • Замена диафрагмы горелки. Вентилятор задувает пламя.
А09 Неисправный клапан подачи газа. Ремонт или замена.
А16 В закрытом состоянии клапан пропускает топливо.
А21 Проблемы с горением. Перезагрузка системы.
А34 Перепады напряжения в сети. Установка стабилизатора.
А41 Нет повышения температуры.

Подключение исправного термодатчика теплоносителя.

Измерьте сопротивление сенсора полупроводника мультиметром. В рабочем состоянии он покажет 10 кОм при 25°С. Подтяните разъемы сенсора к плате управления.

Те же действия проделайте с термодатчиком горячего водоснабжения (ГВС).

А51 Забился дымоход, воздуховод. Проверьте наличие тяги. Поднесите зажженную спичку к контрольному окну. При наличии тяги пламя отклонится в сторону. Если горит ровно, необходимо прочистить дымоход.
F04 (мигает зеленый индикатор). Сработал контроллер дымоудаления.

Как включить котел? Выполните перезапуск. Прочистите дымоотводную шахту.

Зачистка контактов или замена датчика.

Перенастройка электронного модуля.

F05 Неправильно подключен вентилятор (для Ferroli Domiproject DF). Осмотр проводки вентилятора, измерение напряжения. Норма — 220В. Подтяжка контактов.
F08 Температура теплообменника превышает 99 градусов. При этом прибор функционирует. Как только температура восстановится до 90 градусов, код исчезнет.
F10/F14 Замкнуло или оборвало проводку термистора теплоносителя. Ремонт проводки или замена неисправного элемента.
F11 Термистор ГВС замкнуло, оборваны контакты. Горелка в режиме ГВС не зажигается.
F20 Проблемы с пламенем (для Domiproject DF). Проводится диагностика:
  • блока дымоотвода и розжига;
  • вентилятора;
  • газового клапана.
F34 Напряжение не соответствует норме (менее 180В). Подождите, когда восстановится сеть, либо используйте стабилизатор.
F35 Несоответствие тока управляющей платы и сети. Учтите правильный параметр при замене платы (50-60Гц).
F37 (моргает желтая лампочка). Снизилось давление в системе. Убедитесь, что котел не течет. Проверьте герметичность соединений. Замените реле отопления.
F39 Наружный термометр замкнуло. Неисправность терморезистора. Подтяните контакты, изолируйте поврежденную проводку. Установите новый термометр.
F40 Давление в системе превышает норму.

Достаньте фильтр клапана сброса, промойте его от засора. Если клапан неисправен, технику нельзя эксплуатировать. Проводится замена.

Убедитесь, что расширительный бак выполняет свои функции.

F42 Датчик перегрева и температуры отображают разные данные. Замерьте сопротивление терморезистора ГВС. В норме показания должны быть 10 кОм. Поставьте новый элемент.
F43 Сработала система безопасности теплообменника. Диагностика работы циркуляционного насоса. Удаление лишнего воздуха из системы.
F50 Проблемы с газовой арматурой.
  • Прозвон катушки клапана. Исправная деталь показывает 24 Ом;
  • Перезагрузка техники;
  • Ремонт электронной платы.
fh Идет удаление воздуха циркуляционным насосом. Через три минуты код исчезнет.

Встречаются и другие неполадки, которые не обозначаются кодами и не описаны в инструкциях:

  • Маленькое пламя в горелке. Регулировка давления на горелку, необходимо почистить форсунки от пыли и грязи;
  • Горелка запускается произвольно. Форсунка нуждается в чистке, проводится замена сломанной термопары. Катушка топливного клапана проверяется на обрыв;
  • Не нагревается горячая вода. Сниженное давление в магистрали. Необходима настройка мощности, чистка теплообменника от накипи;
  • Пламя резко вспыхивает. Чистка камеры сгорания, горелки. Проверка тяги.

Большинство ошибок блокируют работу котла. Даже если после перезапуска он снова функционирует, не стоит пускать проблему на самотек. Необходимо выяснить причины ее возникновения и обратиться к мастеру либо решить вопрос самостоятельно. Регулярное техническое обслуживание предупреждает неполадки, предотвращает загрязнение деталей техники.

Вам помогла статья?

Да Нет

36 раз уже
помогла

Ошибки котла Ферроли (FERROLI)

  1. Главная
  2. Техподдержка
  3. Ошибки котлов
  4. Ошибка котла Ферроли

Заказать обслуживание котла Обслуживание и ремонт котла

Код Описание Содержание Причины неисправности и способы ее устранения
A01 Отсутствие сигнала о наличии пламени В основе лежит количество попыток розжига, которое напрямую зависит от типа камеры сгорания и используемого газа. Закрытая камера сгорания, природный газ: Три попытки розжига продолжительностью 5 секунд каждая, пауза между попытками 10 секунд. Закрытая камера сгорания, сжиженный газ: Одна попытка розжига продолжительностью 5 секунд. Открытая камера сгорания, природный газ. Две попытки розжига продолжительностью 5 секунд, пауза между попытками 10 секунд. Открытая камера сгорания, сжиженный газ. Одна попытка розжига продолжительностью 5 секунд. Газ не поступает на горелку:
– Перекрыт запорный кран. Откройте все запорные устройства, установленные на газовой трубе.
– В случае первичного пуска убедитесь в том, что из трубопровода стравлен воздух.
– Проверьте входное давление газа перед газовой арматурой. Значение номинального давления составляет 20 мбар.
– Проверьте соответствие установленных значений Min. и Max. давлений газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению газа.
Неисправна газовая арматура (газовый клапан)
В случае обнаружения неисправности замените газовый клапан. Неисправен или некорректно работает электрод розжига/ионизации:
– Проверьте электрод розжига/ионизации на наличие загрязнений.
– Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3,0±0,5 мм) зазор.
– Проверьте кабель электрода на наличие механических повреждений. Слишком малая мощность розжига.
Отрегулируйте мощность розжига в меню сервисных параметров (параметр P01).   Сбой в работе или неисправность платы управления
Перезапустите котел, в случае повторного появления ошибки замените плату управления.
Проверьте качество заземления. На корпусе котла не должно быть потенциала.
Последовательность розжига Первая попытка: напряжение подается на газовый клапан и трансформатор розжига (сила розжига соответствует значению P01).
Если пламя обнаружено, дальнейшей модуляцией управляет автоматика котла. Если пламя не обнаружено, то по истечении паузы (на дисплее светится «d3») предпринимается 2-я попытка розжига. При каждой последующей попытке последовательность работы автоматики та же, что описана выше. В том случае если, по истечении всех попыток розжига пламя не обнаружено, автоматика генерирует сигнал о неисправности, на дисплее высвечивается ошибка A01.
Если розжиг горелки прошел успешно, но затем пламя погасло, то прежде чем начинать повторный розжиг автоматика котла ожидает 10 секунд, а на дисплее горит символ «d3».
А02 Ложный сигнал о наличии пламени Если при выключенной горелке система контроля пламени, в течение 20 секунд, обнаруживает ток ионизации, автоматика котла генерирует ошибку.
При этом если текущих запросов на розжиг горелки нет, символ факела мигает, если запрос есть, символ горит.
Неисправность электрода розжига/ионизации.
При отсутствии горения на плату управления поступает сигнал о наличии пламени.
– Проверьте провод электрода розжига/ионизации на наличие механических повреждений и обрыв.
– Проверьте цепь «Электрод розжига/ионизации – Плата управления» на короткое
замыкание.
– Электрод розжига/ионизации касается горелки.
Проверьте зазор между электродом розжига/ионизации и горелкой. Номинальный зазор составляет 3,0±0,5 мм. Неисправность платы управления.
Замените плату управления.
А03 Перегрев котла Ошибка возникает в том случае, если во время работы горелки, происходит перегрев аварийного термостата (если в момент перегрева горелка отключена, автоматика котла не регистрирует ошибку).
Если сигнал о перегреве исчез за 60 секунд, включается горелка, и циркуляционный насос, в противном случае автоматика котла выдает ошибку A03.
Сработал биметаллический датчик по перегреву (аварийный термостат) и блокировал работу котла.
В настенных котлах датчик по перегреву срабатывает при температуре 100 °С.
– Подождите, пока котел остынет, и перезапустите его.
– Неисправен или некорректно работает датчик по перегреву. Замените датчик.  Недостаточная циркуляция воды в системе отопления:
– Проверьте давление в системе отопления. Давление в холодной системе отопления должно составлять = 1,2 бар.
– Воздух в системе отопления. Стравите воздух из системы отопления.
– Питание подается на циркуляционный насос, но он не вращается. Проверьте насос на заклинивание. Для этого открутите заглушку с лицевой стороны насоса и при помощи шлицевой отвертки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
– На циркуляционный насос не подается питание. Сбой в работе платы управления. Перезапустите котел. При повторном появлении неисправности замените плату управления.  Отсутствует циркуляция в системе отопления:
– Откройте все запорные краны, препятствующие нормальной циркуляции теплоносителя.
– Не работает циркуляционный насос:
– Циркуляционный насос не набирает номинальные обороты. Проверьте параметры электросети, напряжение должно составлять 230 В,±10%, 50 Гц. При повышенном или пониженном напряжении питания, рекомендуется подключать котел к электросети через автотрансформатор-стабилизатор напряжения Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на короткое замыкание.
– Насос работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
А08 Неисправность датчика перегрева ОВ Неисправность датчика.
Проверьте датчик на обрыв. При необходимости замените датчик.
F04 Перегрев термостата дымовых газов Если во время работы котла размыкаются контакты термостата дымовых газов, то горелка немедленно гаснет и генерируется сигнал об ошибке. Спустя 20 минут микропроцессор проверяет состояние термостата дымовых газов. Если контакт замкнут, то пуск горелки возможен, в случае если контакт разомкнут, котел продолжит находиться в заблокированном состоянии. Подождите, пока датчик остынет, перезапустите котел.
Неправильно настроена плата управления
При первичном пуске или при замене платы управления необходимо настроить значение параметра b03.  Некорректно работает система дымоудаления:
– Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
– При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.
– Происходит опрокидывание тяги. При монтаже учитывайте «розу ветров» вашего района.  Неисправен датчик контроля температуры дымовых газов.
Замените датчик. Некорректно работает плата управления.
Замените плату управления.
F05 Сбой в работе системы дымоудаления (для котлов Diva F) Некорректно работает реле давления воздуха (после начала работы вентилятора, контакты реле давления воздуха не замыкаются в течение 20 сек. ). Проверьте полярность подключения коннекторов к контактам реле давления воздуха. Проверьте подключение коннекторов к контактам вентилятора. К котлу неверно подобрана диафрагма (диафрагма позволяет заузить сечение канала дымоудаления).
Замените диафрагму. При подборе диафрагмы ориентируйтесь на инструкцию к котлу.  Засорение труб системы дымоудаления.
При необходимости прочистите трубы системы дымоудаления.
Если ошибка возникла при первичном пуске котла, возможно, неправильно смонтирован дымоход.
F05 Не подсоединен вентилятор (для котлов Domiproject D)
При запросе на розжиг горелки контрольная апаратура проверяет нагрузку вентилятора. Если нагрузка не определяется, то по истечении 15 секунд автоматика генерирует ошибку. Во время работы и наличия ионизации отсутствие нагрузки вентилятора приводит к немедленному отключению зпросов на розжиг горелки. Если в течение 15 секунд соединение не будет восстановлено, то генерируется сигнал о неисправности.
Неисправен или некорректно работает вентилятор:
– Проверьте провода вентилятора на наличие механических повреждений.
– Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
– Проверьте подключение коннекторов к контактам вентилятора.
A06 Отсутствие факела после цикла розжига Низкое давление в газопроводе.
Проверьте давление в газопроводе.
F14 Авария датчика № 2 напорного отопительного контура Повреждён датчик, короткое замыкание проводов, обрыв проводов.
Проверить провода или заменить датчик.
F08 Перегрев теплообменника ОВ Когда температура в контуре отопления превышает 99°С (на протяжении 5 секунд), срабатывает датчик температуры ОВ. Ошибка исчезает, когда температура теплоносителя упадет до 90°С.
Контроль осуществляют датчик по перегреву и датчик температуры ОВ. Ошибка сохраняется в меню истории ошибок. На дисплее не отображается и к блокировке котла не приводит.
Ошибку регистрирует датчик температуры ОВ.
Ошибка F08 имеет те же причины, что и A03, возникает перед появлением ошибки A03. Узнать о том, что в процессе эксплуатации возникала ошибка F08 можно, зайдя в меню истории ошибок Hi.
F10 Короткое замыкание или обрыв цепи датчика температуры отопительной воды Если происходит короткое замыкание или обрыв цепи датчика температуры ОВ (сигнал пропадает на 3 секунды), с платы управления поступает команда на отключение горелки. Неисправен полупроводниковый NTC датчик температуры ОВ:
– Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре ~10 кОм.
– короткое замыкание в цепи «Датчик температуры ОВ – плата управления», при необходимости замените датчик.
– Отсутствие сигнала между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а потом снова соедините их для нормального контакта.
F11 Короткое замыкание или обрыв цепи датчика ГВС Если происходит короткое замыкание или обрыв цепи датчика температуры ГВС (продолжительностью 3 секунды). Горелка не загорится только в режиме ГВС. Котел способен продолжить работу в режиме отопления. Неисправен NTC датчик (терморезистор) температуры ГВС:
– Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика при комнатной температуре ~10 кОм.
– Короткое замыкание датчика температуры ГВС.
– Проверьте коннектор платы управления.
F37 Падение давления в системе отопления Контакты реле давления разомкнулись на 5 секунд. Давление в контуре отопления упало ниже 0,8 бар:
– Утечка теплоносителя в системе отопления. Проверьте систему отопления на наличие утечек. Устраните утечки и подпитайте систему.
– Неисправно реле давления ОВ. При необходи-мости замените реле давления ОВ.
F43/F41 Перегрев теплообменника ОВ Неисправность возникает как в режиме отопления, так и ГВС. Если при включении горелки интенсивность нагрева теплообменникавыше, чем задано параметром (P15), датчик температуры ОВ подает сигнал о неисправности. Отключение горелки происходит с задержкой, (12 с. — в режиме отопления; 20 с. — в режиме ГВС, 0 с. — в режиме «Комфорт». Ошибка самоустраняется, как только температура датчика контура отопления снижается до 45 °С. Происходит интенсивный нагрев теплообменника:
– Газовая арматура не настроена по давлению газа. Проверьте настройку котла по давлению газа.
– Недостаточная циркуляция воды в системе отопления (см. ошибку A03).
– Неисправен датчик температуры контура отопления.
Замените датчик температуры контура отопления.
F50 Сбой в работе платы управления Проверьте контур заземление. Потенциал на корпусе котла не должен превышать 3В. При необходимости замените плату управления.
А09 Неисправность газового клапана Во время работы автоматика отслеживает работу газового клапана (проверяет ток). Если обнаруживается несоответствие, то генерируется сигнал о неисправности. Обрыв провода питания газового клапана.
Проверьте провода газового клапана на наличие повреждений. Неисправна газовая арматура (газовый клапан).
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
А16 Неисправность газового клапана Если пламя горелки не гаснет в течение 5 секунд после закрытия газового клапана, то автоматика котла генерирует сигнал о неисправности. Неисправна газовая арматура (газовый клапан).
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.
F20 Ошибка связана с контролем качества горения Контроль горения осуществляется путем измерения сопротивления пламени. Некорректно работает система дымоудаления:
– Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
– При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги. Неисправен или некорректно работает вентилятор:
– Проверьте провода вентилятора на наличие механических повреждений.
– Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
– Проверьте подключение коннекторов к контактам вентилятора. Неисправен или некорректно работает газовый клапан.
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.  Неисправен или некорректно работает электрод розжига/ионизации.
При необходимости замените электрод розжига-ионизации.  Неисправна или некорректно работает плата управления.
Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
A48 Контроль работы газового клапана Каждый раз, когда микропроцессор обнаруживает напряжение на 2 этапе работы газового клапана в отсутствие запроса на розжиг горелки, система включает таймер продолжительностью 5 секунд. Если по истечению этого времени напряжение сохраняется, срабатывает блокировка управления факелом. Управление включением насоса остается включенным и срабатывает в зависимости от поступающих команд или для выполнения возможной заданной постциркуляции. Неисправна газовая арматура (газовый клапан).
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Неисправна или некорректно работает плата управления.
Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
F47 Короткое замыкание или обрыв реле давления ОВ В том случае если внезапно пропал сигнал от реле давления воды, автоматика котла генерирует ошибку. Неисправен датчик давления воды системы отопления:
– Проверьте цепь «Реле давления воды – плата управления» на наличие короткое замыкание или обрыв.
– При необходимости замените реле давления воды.
A21 Некачественное горение Если неисправность F20 возникает 6 раз в течение 10 минут, то автоматика генерирует сигнал о неисправности. См. причины ошибки F20.
Увеличте до максимума значение параметра Р15.
F34 Низкое напряжение Напряжение в сети (переменный ток) упало ниже 180 В автоматика котла генерирует ошибку. Ошибка устраняется, как только напряжение поднимется выше 185 В. Низкое напряжение в сети электропитания.
Проверьте параметры сети электропитания. В случае обнаружения несоответствия параметров сети номинальным значениям (220В/50 Гц), установите автотрансформатор-стабилизатор напряжения.
F35 Ошибка по частоте тока Плата управления работает от переменного тока частотой 50Гц/60 Гц. Если возникает несоответствие между выбранной частотой и частотой тока в сети автоматика котла генерирует ошибку. Выбранная частота не соответствует частоте потребляемого тока.
В случае первичного пуска или замены платы управления необходимо выбрать значение параметра b06.
F39 Короткое замыкание или обрыв датчика уличной температуры Ошибка возникает, если присоединен датчик уличной температуры, и функция погодозависимого регулирования активна. Неисправность датчика не влечет за собой отключения команд на розжиг горелки. Неисправен полупроводниковый NTC датчик (терморезистор) уличной температуры:
– Проверить сопротивление полупроводникового датчика.
– короткое замыкание в цепи «Датчик температуры – плата управления», при необходимости замените датчик.
– Проверьте качество соединения между клеммным зажимом и проводом датчика уличной температуры.
A41 Отсутствие динамики изменения температуры (теплоносителя или воды ГВС) в заданный интервал времени Контроль горения осуществляется путем измерения сопротивления пламени. Неисправность или короткое замыкание одного из датчиков температуры Неисправен полупроводниковый NTC датчик (терморезистор) температуры ОВ:
– Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм при температуре 25 °С.
– короткое замыкание в цепи «Датчик температуры ОВ – плата управления», при необходимости замените датчик.
– Отсутствует сигнал между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а потом снова соедините их для нормального контакта. Неисправен NTC датчик (терморезистор) температуры ГВС:
– Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
– Короткое замыкание датчика температуры ГВС.
Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.
F40 Избыточное давление в системе отопления Если во время работы котла давление теплоносителя в системе отопления повышается выше предельного значения 8 бар, происходит немедленное отключение горелки и остановка насоса (если он был включен). Для устранения неисправности нужно снизить давление воды в контуре до 7,6 бар. При снижении давления автоматически включается режим FH. Высокое давление воды в системе отопления:
– Понизьте давление воды в контуре отопления до 1,5-2 бар.
– Проверьте состояние предохранительного клапана. Проверьте расширительный бак.  Неисправна или некорректно работает плата управления.
Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.
F42 Защита при разнице показаний датчика по перегреву ОВ и датчика температуры ОВ (комбинированный датчик) Если разница показаний между аварийным термостатом и датчиком температуры ОВ в абсолютном значении превышает 12°С, автоматика котла генерирует ошибку. Неисправен NTC датчик (терморезистор) температуры ГВС:
– Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
– Короткое замыкание датчика температуры ГВС.
– Проверьте качество соединения коннектора датчика температуры ГВС с платой управления. Неисправен NTC датчик (терморезистор) температуры ГВС:
– Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.
– Короткое замыкание датчика температуры ГВС.
– Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.
F50 Неисправность катушки модуляции газового клапана Если сила тока на катушке модуляции ниже минимального порога, или разомкнута цепь, автоматика котла генерирует ошибку. Неисправна газовая арматура (газовый клапан).
Прозвоните катушку газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять ~24 Ом. Неисправность платы управления.
Перезапустите котел. В случае повторного появления ошибки замените плату управления.
A51 Неисправность в работе системы воздухозабора/дымоудаления Ошибка возникает, если грелка гаснет в течение 10 секунд после истечения контрольного времени.
Перед повторным пуском котла автоматика выдерживает паузу «d4» продолжительностью 5 минут.
Некорректно работает система дымоудаления:
– Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнений. Проверьте на наличие загрязнений прерыватель тяги котла.
– При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги. Неисправен или некорректно работает вентилятор:
– Проверьте провода вентилятора на наличие механических повреждений.
– Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).
– Проверьте подключение коннекторов к контактам вентилятора. Неисправна газовая арматура (газовый клапан).
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять ~ 24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан. Неисправен или некорректно работает электрод розжига/ионизации:
– Проверьте электрод розжига/ионизации на наличие загрязнений.
– Убедитесь в том, что между горелкой и электродом розжига/ионизации установлен номинальный (3,0+ 0,5 мм) зазор.
– Проверьте кабель электрода на наличие механических повреждений. Сбой в работе или неисправность платы управления:
– Перезапустите котел, в случае повторного появления ошибки замените плату управления.
– Проверьте качество заземления. На корпусе котла не должно быть потенциала.
A49 Контроль работы газового клапана Каждый раз, когда микропроцессор обнаруживает напряжение на 2 этапе работы газового клапана в отсутствии запроса на розжиг горелки, система включает таймер продолжительностью 30 секунд. Если по истечении этого времени напряжение сохраняется, срабатывает блокировка управления факелом. Управление насосом остается включенным и срабатывает в зависимости от поступающих команд или для выполнения возможной заданной постциркуляции. Неисправна газовая арматура (газовый клапан).
Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв.  Неисправна или некорректно работает плата управления.
Перезапустите котел, в случае повторного возникновения ошибки замените плату управления.

Неисправности напольных котлов Ferroli

Не загорается пилотная горелка

Газ не поступает на горелку, недостаточное входное давление газа

– Отсутствует газ.
– Закрыт кран подачи газа.
– Наличие воздуха в газопроводе. Стравите воздух.
– Недостаточное давление газа. Проверьте входное давление газа.
– Отрегулируйте давление газа.

Засор в системе подачи газа

– Засорена форсунка пилотной горелки. Прочистите форсунку сжатым воздухом.
– Засор фильтра газового клапана.

Недостаточное пламя пилотной горелки

Недостаточное входное давление газа

– Проверить давление газа в газопроводе – Отрегулируйте давление газа на пилотную горелку.
– Загрязнена форсунка пилотной горелки – Прочистите форсунку сжатым воздухом.

Произвольное выключение пилотной горелки

Недостаточное входное давление газа – Проверить давление газа в газопроводе.

Неисправна или некорректно работает система пилотной горелки

– Загрязнена форсунка пилотной горелки.
– Термопара неисправна. Замените термопару.
– Загрязнена форсунка. Прочистите форсунку сжатым воздухом.
– Проверьте на КЗ или «обрыв» катушку газового клапана, отвечающую за работу пилотной горелки.
– Обрыв проводного соединения между термобатареей и катушкой газового клапана.

Отсутствие пламени на горелке

Недостаточное давление газа в газопроводе или его отсутствие.

– Проверьте входное давление газа перед газовой арматурой.
– Завоздушенность газопровода. Проверьте, что из газопровода был стравлен воздух.
– Неисправен газовый клапан. Проверьте газовый клапан и замените его при необходимости.

Засорены форсунки основной горелки

– Почистите форсунки основной и пилотной горелок.
– Неисправен газовый клапан. При необходимости замените его.
– Сработало одно из предохранительных устройств

Вспышки пламени в основной горелке; плохое сгорание газа

– Недостаточный приток воздуха в помещение.
– Загрязнена камера сгорания.
– Загрязнена горелка – Проверьте горелку на наличие загрязнений, при проведите чистку.

Не увеличивается температура отопительной воды

– Недостаточное входное давление газа.
– Плохой теплосъем с теплообменника.
– Недостаточная мощность котла.

Котёл не поддерживает заданную температуру

Неисправен регулирующий термостат – Замените термостат.

Ошибки газовых котлов Ферроли

                        Неисправности и ремонт                                 Коды ошибок

Ошибки настенных котлов Ferroli

Ошибка А01 – Нет сигнала о присутствии пламени

Предполагается число попыток розжига, которое прямым образом зависит от вида камеры сгорания и применяемого газа.

Последовательность розжига

1-ая попытка: напряжение подходит на газовый клапан и трансформатор розжига (Р01).

Если пламя найдено, то модуляцией начинает управлять автоматика котла. Если пламя не найдено, то по завершению перерыва d03 предпринимается вторая попытка розжига.

При каждом следующем запуске последовательность функций автоматики та же, что описана ранее. В случае, если по завершению всех попыток розжига пламя не найдено, автоматика дает сигнал о неисправности, на экране загорается ошибка А01.

Если розжиг горелки удачен, но потом пламя потухло, то прежде чем снова предпринимать розжиг, автоматика котла Ferroli ждет около 50 сек., на экране горит d03.

Если один из запусков горелки был удачен (факел найден), а затем изчезло эл.питание газового клапана, то розжиг нужно повторить.

Если есть присутствие в камере сгорания избытка влажности, то электрод трансформатора розжига замкнется на землю.

Отсутствует поступление газа на горелку

– Перекрытие запорного крана. Открыть все запорные элементы, которые установлены на газовой трубе.

– Если проводится первичный запуск, проверьте, чтобы из трубопровода был стравлен воздух.

– Провести проверку входящего давление газа перед газовой арматурой. Стандартное давление – 20 мбар.

– Проверить соответствие настроенных показателей мин. и макс. давлений газа на форсунки требуемым стандартным значениям. И если нужно, провести регулировку котла по давлению газа.

Неисправость газового клапана

Если найдена неисправность, провести замену газового клапана.

Поврежден или неверно функционирует электрод розжига ионизации:

– Проверить электрод розжига ионизации на присутствие грязи.
– Проследить, чтобы между горелкой и электродом розжига/ионизации был номинальный (3,0 + 0,5 мм) зазор.
– Проверить кабель электрода на присутствие мех. повреждений.

Неисправность в газовой арматуре. Проверить катушки газового клапана. Возможено замыкание или обрыв. Сопротивление катушки модулирующего клапана – 24 Ом, запорной – 65 Ом. Если зафиксировано повреждение – замена газового клапана.

Залипание газового клапана

Надеть на штуцер, который находится на фронтальной части газового клапана, кусок шланга из силикона и создать избыточное давление.

Ошибка А02 – Ложный сигнал о присутствии пламени

Если горелка выключена, а система контроля пламени в промежутке 20 сек. находит ток ионизации, то автоматика котла Ферроли фиксирует ошибку.

В случае, если в настоящее время нет запросов на розжиг горелки, значок факела мигает, если запрос присутствут, то значок горит.

Неисправен электрод розжига ионизации

Поврежден или неправильно функционирует электрод розжига/ионизации:

– Проверить электрод розжига ионизации на присутствие грязи.
– Проследить, чтобы между горелкой и электродом розжига/ионизации был номинальный (3,0 + 0,5 мм) зазор.
– Проверить кабель электрода на присутствие мех. повреждений.

Недостаточная мощность розжига

Провести регулировку мощности розжига в сервисном меню (параметр Р01).

Нарушение в работе или повреждение платы управления – Не работает трансформатор розжига

Провести перезапуск аппарата, если ошибка повторяется, замена платы управления.

Проверить заземление – На корпусе не должно быть потенциала.

Слишком много конденсата приводит к блокировке – Очистить камеру сгорания от конденсата, а также с электрода розжига/ионизации и горелки.

Нарушение в работе электрода розжига-ионизации

– Когда горение отсутствует, плата управления фиксирует сигнал о присутствии пламени
– Проверить провода электрода розжига/ионизации на наличие механических повреждений и обрывов.
– Проверить цепь Электрод розжига/ионизации – Плата управления на КЗ.
– Электрод розжига/ионизации соприкасается с горелкой.

Неисправна плата управления – Заменить.

Ошибка А03 – Перегрев котла Ferroli

– Температура аварийного термостата более 105 С (если в текущее время запросы на розжиг отсутстуют, ошибка не фиксируется).

– Горелка потухла из-за высокой температуры в отопительной системе (90 С – в режиме отопления; 95 С – в режиме теста и ГВС), но продолжается нагрев теплообменника, автоматика блокирует котел, если за 10 сек. температура на датчике защиты будет более 105 С.

– Если предохранительный датчик регистрирует температуру более 105С (режим отопления/защиты от замерзания), автоматика котла будет отсчитывать30-ти секундный интервал. Если за этот период температура двух датчиков (температуры отопления и аварийного термостата) не понизится до 100 С, автоматика выдает ошибку.

– Котел блокируется, когда происходит запрос на розжиг горелки. Если во время возникновения пламени тем-ра аварийного термостата выше 100 С, автоматика входит в 10-ти секундный режим ожидания, и только потом выдает сигнал об ошибке.

Включился комбинированный датчик (датчик температуры ОВ/аварийный термостат) и остановил работу котла

Аварийный термостат в настенных котлах Ферроли Domiproject включается при температуре 105С. Нужно подождать, чтобы аппарат остыл, и произвести его перезапуск.

Неисправность или неверная работа датчика перегрева – Заменить датчик.

Слабая циркуляция воды в отопительной системе – Проверить давление в системе отопления. В холодной системе отопления давление – 1,2 бар.

Воздух в системе отопления – Обезвоздушить систему.

Нет циркуляции в отопительной системе – Открыть все запорные краны, мешающие требуемой циркуляции теплоносителя.

Сбой в работе циркуляционного насоса

– Циркуляционный насос не выходит на требуемые обороты. Проверить характеристики эл.сети, номинальное напряжение – 230 ± 23 6. 50 Гц. При скачках напряжения, подключать котел к сети через автотрансформатор-стабилизатор напряжения. Проверить сопротивление обмотки статора эл.двигателя насоса на обрыв или на КЗ.

– Работа насоса проходит в нормальном режиме, но не хватает напора. Возможно, на крыльчатке насоса есть механические повреждения. При выявлении повреждения заменить насос.

– Подача на циркуляционный насос в норме, но врещения не происходит. Проверить насос на заклинивание. Для чего выкрутите заглушку с передней стороны насоса и отверткой проверните вал ротора двигателя насоса.

– Питание циркуляционного насоса отсутствует – Повреждена плата управления. Требуется перезапуск котла. Если неисправность повторяется, провести замену платы управления.

Ошибка F04 – Перегрев термостата дымовых газов (Ferroli Domiproject DC)

Если в момент работы котла контакты термостата дымовых газов разъединяются, то горелка сразу же тухнет и выдает сигнал об ошибке.

По прошествии 20 минут, микропроцессор проводит контроль состояния термостата дымовых газов. Если контакт замкнут, то запуск горелки произойдет. Если контакта нет, котел останется заблокированным.

Перегрев термостата дымовых газов – Нужно подождать, чтобы датчик остыл, и произвести его перезапуск.

Некорректная настройка платы управления – При первом запуске или при замене платы управления рекомендуется настройка значения параметра b03. Для открытой камеры сгорания b03=1.

Система удаления дыма работает неправильно

– Слишком высокое пневмосопротивление в системе удаления дыма. Проверить систему дымоудаления и прерыватель тяги котла на предмет механических загрязнений.

– При проведении монтажа нужно учитывать конструкционные особенности системы дымоудаления. Требуется установить систему дымоудаления с условием того, чтобы отсутствовали завихрения потоков воздуха и не появлялась обратная тяга.

– Проверьте конечный участок дымохода на наличие оледенения.

– Поврежден датчик контроля температуры дымовых газов – Заменить датчик.

– Некорректно работает плата управления – Замените плату управления.

Ошибка F05

Не подсоединен вентилятор (только в котлах Ferroli Domiproject DF) При запросе на розжиг горелки контрольная аппаратура проверяет нагрузку вентилятора.

Если нагрузка не определяется, то по истечении 15 секунд автоматика генерирует ошибку. Во время работы и наличия ионизации отсутствие нагрузки вентилятора приводит к немедленному отключению сбросов на розжиг горелки. Если в течение 15 секунд соединение не будет восстановлено, то генерируется сигнал о неисправности.

Неисправен или некорректно работает вентилятор

– Проверьте провода вентилятора на наличие механических повреждений.

– Измерьте напряжение, подаваемое на вентилятор (напряжение должно составлять 220 В).

– Проверьте подключение коннекторов к контактам вентилятора.

Ошибка А06 – Погасание пламени 6 раз в течение 10 минут

Поврежден или неверно функционирует электрод розжига/ионизации – При необходимости замените электрод розжига/ионизации.

Вентилятор задувает пламя на горелке.

Ошибка F08 – Перегрев теплообменника ОВ

Когда температура в контуре отопления превышает 99 С (на протяжении 5 секунд), срабатывает датчик температуры ОВ. Ошибка исчезает, когда температура теплоносителя упадет до 90°С

Контроль осуществляют датчик по перегреву и датчик температуры ОВ. Ошибка сохраняется в меню истории ошибок. На дисплее не отображается и к блокировке котла Ферроли не приводит. Ошибку регистрирует датчик температуры ОВ.

Ошибка F08 имеет те же причины, что и А03, возникает перед появлением ошибки А03. Узнать о том, что в процессе эксплуатации возникала ошибка F08 можно, зайдя меню истории ошибок Hi, (см. меню сервисных параметров).

Ошибка F10/F14

Короткое замыкание или обрыв цели датчика температуры отопительной воды

Если происходит короткое замыкание или обрыв цели датчика температуры ОВ (сигнал пропадает на 3 секунды), с платы управления поступает команда на отключение горелки.

Неисправность предохранительного NTC датчика контура отопления

Комбинированный датчик температуры ОВ состоит 2-х идентичных датчиков, оба датчика имеют функцию защиты от перегрева. Неисправность одного и в датчиков (КЗ или разрыв цели на протяжении 3-х секунд) влечет за собой отключение команд на розжиг горелки.

Неисправен полупроводниковый NTC датчик температуры ОВ.

Ошибка F11

Короткое замыкание или обрыв цепи датчика ГВС

Если происходит короткое замыкание или обрыв цепи датчика температуры ГВС (продолжительностью 3 секунды). Горелка не загорится только в режиме ГВС. Котел Ferroli способен продолжить работу в режиме отопления.

Неисправен NTC датчик (терморезистор) температуры ГВС

Ошибка А16 – Неисправность газового клапана

Если пламя горелки не гаснет в течение 5 секунд после закрытия газового клапана, то автоматика котла генерирует сигнал о неисправности.

Неисправна газовая арматура (газовый клапан) – Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.

Ошибка F20

Ошибка связана с контролем качества горения (только в котлах Domiproject D F).

Контроль горения осуществляется путем измерения сопротивления пламени.

Некорректно работает система дымоудаления.

Неисправен или некорректно работает вентилятор.

Неисправен или некорректно работает газовый клапан.

Ошибка F34

Низкое напряжение в сети (переменный ток) упало ниже 180 В автоматика котла генерирует ошибку. Ошибка устраняется, как только напряжение поднимется выше 185 В.

Низкое напряжение в сети электропитания

Проверьте параметры сети электропитания. В случае обнаружения несоответствия параметров сети номинальным значениям (2206/50 Гц), установите автотрансформатор-стабилизатор напряжения.

Ошибка F35 – Ошибка по частоте тока

Плата управления работает от переменного тока частотой 50Гц/60 Гц. Если возникает несоответствие между выбранной частотой и частотой тока в сети автоматика котла генерирует ошибку.

Выбранная частота не потребляемого тока

В случае первичного пуска или замены платы управления необходимо выбрать значение параметра b06.

Ошибка F37 – Падение давления в системе отопления

Контакты реле давления разомкнулись более чем на 5секунд. Давление в контуре отопления упало ниже 0,8 бар.

Утечка теплоносителя в системе отопления. Проверьте систему отопления на наличие утечек. Устраните утечки и подпитайте систему.

Неисправно реле давления ОВ. При необходимости замените реле давления ОВ.

Ошибка F39 – Короткое замыкание или обрыв датчика уличной температуры

Ошибка возникает, если присоединен датчик уличной температуры, и функция погодозависимого регулирования активна. Неисправность датчика не влечет за собой отключения команд на розжиг горелки.

Неисправен полупроводниковый NTC датчик (терморезистор) уличной температуры

– Проверить сопротивление полупроводникового датчика.

– КЗ в цели «Датчик температуры – плата управления», при необходимости замените датчик.

– Проверьте качество соединения между клемным зажимом и проводом датчика уличной температуре.

Ошибка А41

Отсутствие динамики изменения температуры (теплоносителя или воды ГВС) заданный интервал времени Контроль горения осуществляется путем измерения сопротивления планам.

Неисправность или КЗ одного из датчиков температуры (терморезистор температуры ОВ/ГВС)

– Проверьте сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10кОм при температуре 25 С.

– КЗ в цепи «Датчик температуры ОВ плата управления при необходимости замените датчик.

– Отсутствует сигнал между контактами датчика температуры ОВ и коннектором платы управления. Отсоедините разъем датчика температуры ОВ от разъема коннектора платы управления, а повои снова соедините их для нормального контакта.

– Короткое замыкание датчика температуры ГВС – Проверьте качество соединения коннектора датчика температуры ГВС с платой управления.

Ошибка F42

Защита при разнице показании датчика по перегреву ОВ и датчика температуры ОВ (комбинированный датчик)

Если разница показаний между аварийным термостатом и датчиком температуры ОВ в абсолютном значении превышает 12°С автоматика котла генерирует ошибку.

Неисправен NТС датчик (терморезистор) температуры ГВС

– Проверить сопротивление полупроводникового датчика. Номинальное сопротивление датчика 10 кОм.

– Короткое замыкание датчика температуры ГВС – Проверьте качество соединения, коннектора датчика температуры ГВС с платой управления.

Ошибка F50 – Неисправность катушки модуляции газового клапана

Если сила тока на катушке модуляции ниже минимального порога, или разомкнута цепь, автоматика котла Ferroli генерирует ошибку.

Неисправна газовая арматура (газовый клапан)

Прозвоните катушку газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять =24 Ом. Неисправность платы управления. Перезапустите котел. В случае повторного появления ошибки замените плату управления.

Ошибка A51 – Неисправность в работе системы воздухозабора/дымоудаления

Ошибка возникает, если грелка гаснет в течение 10 секунд после истечения контрольного времени. Перед повторным пуском котла автоматика выдерживает паузу «d4» продолжительностью 5 ми­нут.

Некорректно работает система дымоудаления

– Повышено пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления на наличие механических загрязнении. Проверьте на наличие загрязнений прерыватель тяги котла.

– При первичном монтаже учитывайте особенности конструкции системы дымоудаления. Необходимо смонтировать систему дымоудаления так, чтобы исключить появление завихрений потоков воздуха и появления обратной тяги.

Неисправен или некорректно работает вентилятор (Domiproject D/F).

Неисправности напольных котлов Ferroli

Не загорается пилотная горелка

Газ не поступает на горелку, недостаточное входное давление газа

– Отсутствует газ.
– Закрыт кран подачи газа.
– Наличие воздуха в газопроводе. Стравите воздух.
– Недостаточное давление газа. Проверьте входное давление газа.
– Отрегулируйте давление газа.

Засор в системе подачи газа

– Засорена форсунка пилотной горелки. Прочистите форсунку сжатым воздухом.
– Засор фильтра газового клапана.

Недостаточное пламя пилотной горелки

Недостаточное входное давление газа

– Проверить давление газа в газопроводе – Отрегулируйте давление газа на пилотную горелку.
– Загрязнена форсунка пилотной горелки – Прочистите форсунку сжатым воздухом.

Произвольное выключение пилотной горелки

Недостаточное входное давление газа – Проверить давление газа в газопроводе.

Неисправна или некорректно работает система пилотной горелки

– Загрязнена форсунка пилотной горелки.
– Термопара неисправна. Замените термопару.
– Загрязнена форсунка. Прочистите форсунку сжатым воздухом.
– Проверьте на КЗ или «обрыв» катушку газового клапана, отвечающую за работу пилотной горелки.
– Обрыв проводного соединения между термобатареей и катушкой газового клапана.

Отсутствие пламени на горелке

Недостаточное давление газа в газопроводе или его отсутствие.

– Проверьте входное давление газа перед газовой арматурой.
– Завоздушенность газопровода. Проверьте, что из газопровода был стравлен воздух.
– Неисправен газовый клапан. Проверьте газовый клапан и замените его при необходимости.

Засорены форсунки основной горелки

– Почистите форсунки основной и пилотной горелок.
– Неисправен газовый клапан. При необходимости замените его.
– Сработало одно из предохранительных устройств

Вспышки пламени в основной горелке; плохое сгорание газа

– Недостаточный приток воздуха в помещение.
– Загрязнена камера сгорания.
– Загрязнена горелка – Проверьте горелку на наличие загрязнений, при проведите чистку.

Не увеличивается температура отопительной воды

– Недостаточное входное давление газа.
– Плохой теплосъем с теплообменника.
– Недостаточная мощность котла.

Котёл не поддерживает заданную температуру

Неисправен регулирующий термостат – Замените термостат.



______________________________________________________________________________________________

______________________________________________________________________________________________

Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции, комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Неисправности и инструкция газовых котлов Ферроли



Содержание:

  1. Особенности этой линейки
  2. Анализ некоторых конструктивных решений
  3. Тип горелки
  4. Возможности агрегатов
  5. Характерные неисправности

Таким образом, стоит предположить, что в продукции данной торговой марки своевременно отражаются все потребительские новинки. Инструкция по применению газовых котлов Ферроли, которую можно найти ниже поможет разобраться в применении.


Основой модельного ряда настенных газовых котлов торговой марки являются агрегаты Diva и Domina N, поставка которых производится с 2013 года. Основные технические характеристики изделий примерно одинаковой мощности приведены в таблице.

Модель Тип камеры сгорания Потребляемая мощность. кВт КПД,% Производительность по горячей воде, л/ч
Diva закрытая 24 93 11,4
Domina N открытая 23,5 91 11,2

Такой обзор газовых котлов Ферроли показывает, что оба типоразмера относятся к категории двухконтурных. Это изделия обеспечивающие гарантированное отопление помещений площадью до 100 кв.м. и горячее водоснабжение.

Внешние характеристики таких котлов в целом соответствуют модельному ряду, при этом их габариты – одни из наименьших среди аналогов. Отзывы о газовых котлах Ферроли указывают в первую очередь на их компактность. Приборы можно устанавливать даже в небольших по размеру кухнях, что является несомненным достоинством данных изделий.

Бюджетность конструкции изделий от торговой марки Ferroli проявилась в том, что агрегаты серии Diva оборудуются датчиками контроля давления – прессостатами – лишь опционально, как и некоторыми иными диагностическими приборами.

Предполагается, что система автоматики, отрегулированная на определенные условия эксплуатации, сама будет оперативно реагировать на изменение давления, напора и прочих параметров, влияющих на нормальную работу котла. Фактически же все обуславливается добротностью условий транспортировки и монтажа.

Анализ некоторых конструктивных решений


Поскольку рынок бытовых газовых котлов заполнен довольно плотно, всегда есть возможность сравнить основные эксплуатационные параметры котлов-конкурентов. В агрегатах от торговой марки Ferroli головки инжекционных горелок изготовлены из нержавеющей стали AISI 304 (для сравнения – в котлах немецкого производства применяется сталь AISI 310S).

Существенными недостатками стали AISI 304 является ее неспособность длительно противостоять повышенным температурам, а также недостаточная механическая прочность. Приведем для сравнения химические составы обеих марок сталей, указанных выше, именно с точки зрения требуемой долговечности:

Марка стали С,% Cr,% Ni,%
AISI 304 До 0,08 18-20 8-10,5
AISI 310S До 0,25 24-26 19-22

Аналогичные вопросы имеются и по выбранному материалу теплообменников: у котлов Ферроли применен алюминиевый сплав, в то время как у аналогичной продукции от Vissmann – чугун. Хотя это обстоятельство несколько увеличивает массу котла, зато долговечность чугунных теплообменников практически в 1,5 раза превосходит долговечность алюминиевых. В некоторых моделях применяются теплообменники из меди, но и их прочность уступает чугунным. Такое решение может служить причинами неисправностей газовых котлов Ferroli.

Тип горелки


У аппаратов от торговой марки Ferroli используется обычная атмосферная горелка, для деталей которой характерны резкие перепады температур во время работы. Это провоцирует тепловую деформацию, сопровождающуюся изменением размеров с последующим риском развития микротрещин. Вентиляторные горелки, реализуемые в конструкциях немецких газовых котлов, работают при постоянном водном охлаждении, что:

  • повышает срок службы горелки;
  • снижает выброс в атмосферу вредных газов до европейских зафиксированных экологических норм.

Разумеется, что инструкция по эксплуатации газовых котлов Ферроли умалчивает об этих, а также иных конструктивных особенностях данных агрегатов.

Возможности агрегатов


Инструкция к газовым двухконтурным котлам Ферроли описывает некоторые особенности процесса запуска, а также работы контролирующих систем. Вот инструкция по эксплуатации.

  1. Для включения нужно открыть газовый вентиль, затем подать электропитание.
  2. Поставить ручки, регулирующие температуру отопления и горячей воды, в нужное положение. После этого котел будет автоматически включаться при понижении температуры в помещении или при необходимости подачи горячей воды.
  3. Если повернуть обе ручки на минимум, котел не будет работать, но электропитание он все же потребляет. Это связано с функцией «антизамерзание», которая включает подогрев воды в отопительной системе в случае сильного понижения температуры окружающей среды. Сигнальные лампочки при этом не горят.
  4. Регулируя ручки, можно выставлять летний или зимний режимы.
  5. Существует три режима: Лето (только подогрев воды для горячего водоснабжения), Зима (отопление и ГВС), а также режим, при котором ГВС отключено и работает только отопление.

Стоит знать некоторые нюансы запуска отопительной системы. Они перечислены ниже.

  1. Возможность работы на любом типе газа – сжиженном и природном.
  2. Защита от замерзания дымохода. Вместе с тем, в инструкции имеется указание о сливе воды из соответствующих контуров при неработающем в зимний период котле.
  3. Электронный розжиг и микропроцессорная система управления работой котла – это действительно полезная техническая новинка. Ее реализация позволяет избежать ненужных рисков при недостаточной квалификации пользователя отопительным агрегатом.
  4. Котлы Ферроли не комплектуются отсечными клапанами, что повышает риск затопления помещения при превышении давления в сети, когда агрегат отключается, но подача теплоносителя не прекращается.
  5. Довольно сложным является процесс установки переходников к дымоходам. Инструкция и фото газовых котлов Ферроли показывают алгоритм и последовательность замены. Но трудоемкость расчетов требует вызова специалиста, имеющего лицензию на право работы с данными агрегатами, поскольку в инструкции некоторые исходные данные не приводятся.
Характерные неисправности

Вышеописанные особенности предопределяют и характерные для газового двухконтурного котла Ферроли неисправности. Среди наиболее часто встречающихся у людей поломок можно выделить следующие.

  1. Газовый котел Ферроли не включается – такая неисправность может происходить из-за отсутствия газа в сети, наличия воздуха в трубопроводах, неисправности газового клапана или поджигающего электрода.
  2. В газовом котле Ферроли падает давление воды. Неисправность циркуляционного насоса – основная причина. При отсутствии прессостата (но при наличии теплоносителя в системе) такая неисправность может проявляться при недостаточной мощности розжига, которую следует увеличить. Не исключено также и повреждение в электронной плате управления котлом.


Во многих отзывах отмечается современный дизайн и внешний вид продукции, что вообще характерно для любых итальянских товаров. Вместе с тем указывается, что изделия не отличаются высокой надежностью. В свое время такая неисправность газовых котлов Ферроли Domiproject F24 стала основной причиной снятия их с производства. Однако и новая линейка моделей по качеству ненамного превосходит предыдущую как на сайте versace-promo. ru.

Неисправности отопительных систем часто повторяются и в новых моделях. В отзывах отмечается недостаточная развитость сервисного обслуживания: существующие специализированные ремонтные фирмы плохо знают конструкцию котлов, а опциональные изделия к ним (например, датчик контроля за подсоединением бойлера и др.) приобрести весьма затруднительно, а то и вовсе невозможно.

Рекомендуем:

Как подобрать тюль к шторам фото

Распространенные проблемы с котлами Ferroli и советы по ремонту

  • Получите лучшие котировки, быстро!
  • Более 5000 инженеров по всей Великобритании
  • Зарегистрированные инженеры по газовой безопасности

Нужен новый котел?

Получите БЕСПЛАТНЫЕ котировки без обязательств прямо сейчас!

  • Никаких задержек! Получите котировки сегодня
  • Сравните предложения и получите лучшие цены
  • Инженеры, зарегистрированные как Gas Safe и OFTEC

1 596 отзывов

Какая работа вам нужна?

Новый котел с установкой Новый Централ Обогрев Ремонт котла

Отлично 4,8 из 5

1 596 отзывов

    Производители котлов

Автор: Роб Уэллс

Обновлено: 12 января 2022 г.

  • Распространенные проблемы с котлами Ferroli
  • Для каких проблем с котлами Ferroli нужен инженер?
  • Гарантия на котел Ferroli
  • Коды ошибок котлов Ферроли
  • Пришло время заменить котел Ferroli?

Последнее обновление: 11 января 2022 г.

Котлы, предназначенные для ежедневного обеспечения наших домов отоплением и горячей водой, выполняют большую работу. Большую часть времени они чрезвычайно надежны, и можно легко забыть, что они вообще существуют.

Иногда что-то идет не так, и чтобы ваш дом не оставался без отопления и горячей воды слишком долго, мы составили это удобное руководство, которое поможет вам снова запустить бойлер Ferroli.

Если вам нужен инженер, вы можете получить бесплатные предложения по ремонту котлов от проверенных инженеров рядом с вами с помощью нашего сервиса.

Общие проблемы с котлом Ferroli

Проблемы с котлом Ferroli Код ошибки Ferroli
Низкое давление котла 108
Отсутствие воспламенения 5П1 или 5П2
Без запальника 501
Неисправный вентилятор А41
Ошибка платы 301-307

1. Трубка замерзшего конденсата

Работа конденсатной трубы заключается в отводе кислой воды, образовавшейся из-за отработанных газов, от котла. Обычно он выходит наружу в канализацию, так как из-за своего расположения может замерзнуть.

Если ваша конденсатная труба замерзла, ее необходимо оттаять. Если вам неудобно делать это самостоятельно, вызовите зарегистрированного инженера.

2. Низкое давление в котле

Манометр вашего котла должен показывать, что давление в котле находится в пределах от 1,0 до 2,0. Если давление упадет ниже 1,0, вам нужно будет восстановить давление. Следуйте нашему руководству по низкому давлению в котле, чтобы решить эту проблему.

3. Течь снизу котла

Когда вы видите воду, вытекающую из нижней части вашего котла, наиболее распространенной причиной является сломанный внутренний компонент, обычно уплотнение насоса или нагнетательный клапан. Чтобы определить причину, всегда лучше привлечь к делу инженера, зарегистрированного в Gas Safe.

Если ваш котел Ferroli протекает, ознакомьтесь с нашим руководством Почему мой котел протекает? чтобы помочь вам найти причину.

4. Нагрев не работает должным образом

Если вы настроили отопление на включение в определенное время, но это не так, или кажется, что радиаторы нагреваются совершенно случайно, возможно, проблема связана с механическим таймером. В этом случае вам следует заменить программатор.

5. Блокировка котла

Блокировка вашего котла может означать, что есть проблема с печатной платой (PCB). Чтобы узнать, поступает ли электричество на печатную плату, необходимо использовать счетчик хранилища. В большинстве случаев эта проблема означает, что PCG необходимо заменить.





Для каких проблем с котлами Ferroli нужен инженер?

Прежде чем пытаться устранить какие-либо неисправности на вашем котле, важно знать, следует ли вам доверить это инженеру, имеющему сертификат Gas Safe. Мы составили таблицу ниже, чтобы помочь вам с наиболее распространенными проблемами, с которыми может столкнуться ваш котел.

Проблема Возможная причина Вам нужен инженер?
Без отопления и горячей воды Может быть вызвано несколькими причинами, включая поломку диафрагмы и шлюза, выход из строя клапанов с электроприводом, проблемы с термостатом или низкий уровень воды Да
Подтекание и капание Скорее всего, это сломанный внутренний компонент, но это зависит от места утечки воды Да
Стук, свист или бульканье Причиной может быть воздух в системе, в противном случае возможно слишком низкое давление воды Да
Контрольная лампа гаснет Возможна поломка термопары, что, в свою очередь, останавливает подачу газа Да
Потеря давления Возможна утечка воды в системе, требуется замена клапана сброса давления или из-за недавней прокачки радиаторов Только при наличии утечки
Трубка для замерзшего конденсата Эта неисправность должна отображаться на Вашем котле с кодом ошибки или предупреждающим сообщением Да
Проблемы с термостатом Термостат может быть выключен или установлен неправильно Рассмотрите возможность приобретения нового термостата
Кетлинг Известковый налет или осадок на теплообменнике Да
Радиаторы не нагреваются Скопление воздуха или шлама в системе или неравномерное распределение тепла Потребуется прокачать радиаторы, что не требует присутствия инженера, но если вы не хотите выполнять эту задачу самостоятельно
Котел постоянно выключается Может означать низкое давление воды, проблему с термостатом или отсутствие потока воды из-за закрытого клапана, воздуха или насоса, который не обеспечивает правильную циркуляцию воды в системе Да




Гарантия на котел Ferroli

Стандартная гарантия на большинство котлов Ferroli составляет 1-5 лет. Если вас заинтересуют котлы Modena HE, на них предоставляется 5-летняя гарантия на детали и работу, которая может быть продлена до 7-10 лет. Узнайте больше из нашего полного руководства по гарантиям Ferroli. Чтобы гарантия оставалась в силе, вам необходимо раз в 12 месяцев организовывать сервисное обслуживание котла Ferroli.

Страхование котла и постоянная страховка

Всем, чья гарантия на котел закончилась или подходит к концу, стоит задуматься о страховании котла. Это можно легко сделать с вашим поставщиком энергии, но это не обязательно. Если вы считаете, что страхование котлов — это то, что вам нужно, обратите внимание на те, которые предлагают ежегодное обслуживание и проверки безопасности.

Коды ошибок котлов Ферроли

Чтобы вы знали, что ваш котел Ферроли неисправен, он будет отображать код ошибки. Ознакомьтесь с нашим удобным списком кодов ошибок Ferroli, чтобы узнать, что означают все коды ошибок.

Пришло время заменить котел Ferroli?

Если у вас уже давно есть котел Ferroli, возможно, стоит задуматься об установке нового. Совершенно новый котел может сэкономить вашему дому до 365 фунтов стерлингов* в год, если вы живете в отдельном доме. В таблице ниже показано, сколько вы могли бы сэкономить в зависимости от вашего текущего рейтинга котла и свойства.

Тип дома Г (< 70%) Ж (70-74%) Э (74-78%) Д (78-82%)
Сдвоенный 240 фунтов стерлингов 170 фунтов стерлингов 150 фунтов стерлингов 135 фунтов стерлингов
Отдельный 365 фунтов стерлингов 255 фунтов стерлингов 205 фунтов стерлингов 165 фунтов стерлингов
Отдельно стоящее бунгало 190 фунтов стерлингов 135 фунтов стерлингов 120 фунтов стерлингов 105 фунтов стерлингов
Дом со средней террасой 205 фунтов стерлингов 145 фунтов стерлингов 130 фунтов стерлингов 115 фунтов стерлингов
Квартира (средний этаж) 95 фунтов стерлингов 65 фунтов стерлингов 60 фунтов стерлингов 50 фунтов стерлингов

Цифры только для Англии, Шотландии и Уэльса*.

Найдите лучшего специалиста для замены котла Ferroli

После того, как вы решили заменить свой котел Ferroli на совершенно новый, вам нужно подумать о том, кого вы хотите заменить.

Ваш выбор будет между национальной компанией или местным инженером, так какой из них подходит именно вам?

Если вы любите личный контакт, вам может подойти местный инженер, так как вы, вероятно, будете разговаривать с одним и тем же человеком на протяжении всего общения. Кроме того, местные инженеры также могут предложить очень конкурентоспособные цены, которые могут повлиять на ваше решение.

Крупные национальные компании смогут предлагать дополнительные услуги, такие как постоянное покрытие котла и защита крупного бренда, что всегда является бонусом.

Чтобы найти наилучшее предложение, которое подходит именно вам, мы рекомендуем получить до 3 предложений, а не первое, которое вы получите. С помощью нашего бесплатного сервиса вы можете получать предложения от проверенных инженеров рядом с вами.

Просто помните, что тот, кто заменит ваш котел, должен быть зарегистрирован как безопасный для газа.

Отправьте нам запрос сегодня, чтобы получить бесплатные расценки на новый котел и найти проверенных инженеров рядом с вами с помощью нашего бесплатного сервиса.

Артикул

Трест Энергосбережения, Отопление вашего дома: Котлы (2022)
*На основе замены старого газового котла на конденсационный котел класса А с термостатическими радиаторными клапанами, программатором и комнатным термостатом в отдельно стоящем доме. Цифры основаны на ценах на топливо по состоянию на ноябрь 2021 года.


Получить предложение по котлам Ferroli

Получить предложение на поставку и установку нового котла Ferroli прямо сейчас




Найдите лучший котел для ваших нужд или посмотрите, как новейшие котлы с рейтингом А сравниваются с каждым из них. другой и ваш существующий.

НАЧАТЬ СРАВНЕНИЕ

  • Никаких задержек! Получите котировки сегодня
  • Сравните, чтобы получить лучшие цены
  • Инженеры, зарегистрированные как Gas Safe и OFTEC

ЗАПРОСИТЬ ЦЕНУ

Расчеты основаны на среднем газовом котле и средних затратах на установку – в зависимости от по вашему требованию.

ВЫЧИСЛИТЬ

  • Стоимость ремонта без обязательств
  • Инженеры, зарегистрированные как Gas Safe и OFTEC
  • Почините котел в кратчайшие сроки!

ЗАПРОСИТЬ ЦЕНУ

Нужен новый котел?

Получите БЕСПЛАТНО без обязательств сейчас!

Отлично 4,8 из 5

Какая работа вам нужна?

Новый котел с установкой Новый Централ Обогрев Ремонт котла

Отлично 4,8 из 5

Найдите местных инженеров-теплотехников

Найдите сертифицированных инженеров-теплотехников
в вашем районе.

Начните поиск, введя свой почтовый индекс ниже.

распространенных проблем с котлами Ferroli и лучшие решения.

Если ваш котел Ферроли не запускается, это может быть вызвано разными причинами. Однако хорошая новость заключается в том, что большинство всех ошибок котлов Ferroli распространены и легко устраняются.

Многие из этих ошибок предсказуемы и имеют простые решения. В этой статье мы обсудим некоторые из наиболее распространенных проблем с котлами Ferroli и способы их решения. Прочитав эту статью, вы сможете применить некоторые практические решения проблем с вашим котлом.

Наиболее распространенные проблемы с котлами Ferroli.

Легко понять, почему котлы Ferroli являются одними из самых востребованных котлов на рынке. Приборы Ferroli невероятно универсальны и могут работать с разной степенью жесткости воды. Они также известны своими технологическими инновациями, поскольку они самоочищаются, что приводит к меньшему износу деталей. Кроме того, котлы Ferroli очень удобны в использовании, обеспечивают мгновенную горячую воду, имеют четкие цифровые дисплеи, просты в использовании и имеют современный дизайн. Они представлены в широком ассортименте элегантных дизайнов и энергоэффективны при низком энергопотреблении, что соответствует всем новым нормам, касающимся количества вредных выбросов, которые они производят.

Компания Ferroli, основанная в 1955 году, является транснациональной итальянской компанией по отоплению и кондиционированию воздуха и представлена ​​в Испании с 1965 года. они склонны к разрушению. Поэтому важно знать, какие действия предпринять в этом случае. К наиболее частым проблемам с котлами Ferroli относятся:

Котел Ferroli не включается.

Могут быть разные причины, по которым Ваш котел Ферроли не включается: Проблемы с горелкой или ее компонентами, неисправность фотоэлемента или блока управления, ошибки на первых этапах процесса розжига, слишком высокая температура или давление во время повторного розжига. .. Все это будет более подробно обсуждаться далее в этой статье, в разделе, озаглавленном «Коды ошибок котлов Ferroli, согласно инструкции».

Низкое давление из-за продувки утечки воды.

Нормальное давление для бытового котла составляет от 1 до 2 бар. Это отображается на манометре котла (который, кстати, измеряет давление в закрытом контуре отопления, а не в контуре ГВС).

Если давление в вашем котле меньше 1 бар, это означает, что оно слишком низкое. Это может означать, что он недостаточно нагревает воду, в результате чего из крана течет недостаточно горячая вода. Вообще говоря, когда давление в котле слишком низкое, он не может оптимально выполнять свои обычные функции.

Есть 2 основные причины, по которым ваш котел Ferroli может иметь низкое давление:

  • Утечка воды в котле или в частях контура (парадоксально, но протечки могут быть как причиной, так и следствием падения давления ). Поэтому лучшим решением является устранение утечки.
  • Из радиатора был удален воздух (поскольку в нем был воздух или давление было слишком высоким), что привело к резкому падению давления. Решение обычно состоит в том, чтобы открыть наполнительный клапан, чтобы вода могла помочь давлению снова подняться. В этом случае следите за манометром, чтобы давление не поднималось выше 2 бар.

Котел Ferroli не нагревается, а котел ACS нагревается.

Иногда котлы Ferroli плохо нагреваются, но все еще могут без проблем производить горячую воду для бытовых нужд (это означает, что вы программируете термостат, включаете котел, включаете отопление, но котел не работает и не производит горячую воду). тепла, несмотря на то, что котел ACS по-прежнему производит горячую воду для ваших кранов и душа).

В этих случаях, как правило, происходит блокировка циркуляционного насоса (его можно разблокировать плоской отверткой), либо неисправен впускной ключ (может потребоваться его замена), датчик температуры нагрева нагрева резко увеличилась, оборвался провод, идущий от термостата в вашем доме к котлу, или даже сам термостат сломался.

Итак, каково решение? Что ж, всегда проверяйте, ремонтируйте или заменяйте неисправные детали. Если вам потребуются какие-либо запасные части, ниже приведен список запасных частей, доступных непосредственно в магазине Suner:

Водяные циркуляционные насосы

Клапаны наполнения и слива Ferroli для котлов

Датчики температуры Ferroli

Термостаты отопления

Котлы Ferroli: проблемы с выбросом дыма из-за неисправной турбины

Когда речь идет о герметичных или конденсаторных котлах, турбина играет очень важную роль: она отвечает за поступление воздуха в систему, чтобы он мог соединиться с топливо в горелке, а также вытеснение воздуха для удаления любых остаточных дымов от процесса горения.

Итак, если не работает турбина вашего котла Ferroli, возможно, не работает и котел. Этот компонент должен быть отремонтирован или заменен другим компонентом как можно скорее. Вы можете ознакомиться с ассортиментом турбин, выставленных на продажу в магазине Suner, перейдя по следующей ссылке:

Турбины Ferroli для продажи в магазине Suner

Проблемы с блоком управления или термостатом.

Иногда вы можете заметить, что когда вы программируете отопление на включение в определенное время, печь не включается. Вы также можете заметить, что радиаторы нагреваются в случайное время. Все эти проблемы могут быть связаны с проблемами с термостатом или блоком управления.

В этих случаях вам следует обратиться к специалисту, чтобы проверить, находится ли проблема внутри дома (термостат), или же она заключается в котле или блоке управления, а также в плате электроники. Обычно вам необходимо заменить блок управления или пластину новой деталью.

Просмотрите распределительные щиты и панели Ferroli для продажи на Suner

Коды ошибок котлов Ферроли согласно инструкции.

Давайте посмотрим на технические коды из руководства производителя, которые отображаются при возникновении ошибки. Если вы внимательно прочитаете свое руководство, вы также можете найти некоторые предложения по возможным решениям для этих кодов ошибок. Обратите внимание, что коды ошибок могут отличаться от одного котла к другому.

Теперь мы собираемся обратиться к конкретной модели котла Ferroli: это популярный газовый котел Ferroli Bluehelix Tech RRT 24 C, выдающаяся модель, в которой используется отличная технология конденсации и которая очень энергоэффективна. Его часто считают одним из лучших доступных котлов, поскольку он был разработан с учетом новых экологических норм RITE, ELD и ErP.

В этой таблице поясняются некоторые коды ошибок, которые вы можете получить с котлом Ferroli Bluehelix Tech RRT 24 C:

КОД ОШИБКА ВОЗМОЖНЫЕ ПРИЧИНЫ РЕШЕНИЯ
А01 Горелка не зажигается a- Отсутствие топлива (перекрытие подачи или неисправный клапан)
b- Проблемы с электродом
c- Низкое давление
d- Засорение сифона
e- Засорение дымоотвода
a- Заполните котел газом и замените клапан
b- Очистите или замените электроды
c- Увеличьте давление
d- Очистите сифон
e- Прочистите или прочистите трубу или дымоотводы
А02 Сигнал пламени, даже если горелка не зажглась а- Неисправные электроды
б- Неисправность распределительного щита
a- Проверьте проводку электрода ионизации, а также состояние электрода, заземляющего электрода, заземляющего провода и очистите сифон
b- Отремонтируйте или замените блок управления или плату
А05 Неисправный вентилятор a- Низкое электрическое напряжение (менее 230 В)
b- Проблемы с сигналом тахометра
c- Неисправность вентилятора
а- и б) Отремонтируйте или замените кабели 5-контактного разъема
b- Ремонт или замена вентилятора
А06 Нет пламени после розжига a- Неисправный ионизационный электрод
b- Пламя нестабильно
c- Забиты воздуховоды/дымовые каналы и выпускное отверстие
d- Засорен сифон
a- Исправьте положение ионизационного электрода (или замените его, если необходимо)
b- Отрегулируйте пламя
c- Снимите трубу, дымоотвод, воздухозаборник и клеммы
d- Проверьте и очистите сифон
F07
Ф14
А07
Дым с повышенной температурой Датчик дыма обнаруживает, что температура слишком высокая Проверьте теплообменник и датчик дымовых газов.
F08
А08
Нет отключения при слишком высокой температуре a- Проблема с датчиком нагрева
b- В приборе не циркулирует вода
c- В контуре есть воздух
а- Правильное положение и работа датчика нагрева (при необходимости заменить его новой деталью)
F09
А09
Нет отключения при слишком высокой температуре a- Неисправность датчика обратки
b- Нет циркуляции воды в приборе
c- В контуре есть воздух
a- Исправьте положение и работу датчика возврата (и при необходимости замените его новой деталью)
b- Проверьте циркуляцию
c- Прокачайте прибор, чтобы удалить воздух
Ф10
А11
Выходной датчик неисправен a- Неисправность датчика на выходе
b- Проводка слишком короткая или повреждена
a- Проверьте выходной датчик и при необходимости замените его новой деталью
b- Проверьте проводку и при необходимости отремонтируйте
F12 Неисправность датчика обратки а- Неисправность датчика обратки
b- Проводка слишком короткая или повреждена
a- Проверьте датчик возврата и либо отремонтируйте его, либо замените новым
b- Проверьте проводку и при необходимости отремонтируйте
Ф13
А13
Датчик дыма неисправен a- Неисправность датчика дымовых газов
b- Проводка слишком короткая или повреждена
a- Проверьте датчик дыма и при необходимости замените его новой деталью.
b- Проверить проводку и при необходимости отремонтировать
А14 Устройство безопасности выхода дыма прыгает Ошибка типа F07 должна была произойти 3 раза за последние 24 часа. Для решения см. ошибку F07 («Высокая температура дымовых газов»)
A23 A24
A26 F15
F20 F21
F40 F47
F50 F51
F53
Явная ошибка в параметрах карты Параметры карты указаны неверно Проверьте параметры карты и измените любые
Ф56
А56
a- Неправильно откалиброван
b- Процесс калибровки не завершен
a- Параметры неверны, или электрод был неправильно выровнен или поврежден
b- Низкая циркуляция в первичном контуре или очень маленькая мощность
a- Просмотрите параметры и выполните полную калибровку, проверьте положение электрода (и при необходимости замените его новой деталью). После замены снова откалибруйте 100%

Это основные коды ошибок для Ferroli Bluehelix Tech RRT 24 C и возможные решения, когда у вашего котла возникают проблемы. Однако следует отметить, что в подавляющем большинстве случаев гораздо лучше вызвать техника, поскольку он сможет применить эти решения на практике.

Руководство по кодам неисправностей котлов Ferroli [Исправление + стоимость]

Если вы нашли нас здесь, значит, ваш котел Ferroli неисправен. Чтобы помочь вам, в этом руководстве будут рассмотрены наиболее распространенные коды неисправностей котлов Ferroli (к счастью, некоторые проблемы с котлами Ferroli действительно легко устранить!).

И если на вашем котле Ferroli отображается код ошибки, который мы не устранили, оставьте комментарий ниже, и мы свяжемся с вами как можно скорее.

При любых неисправностях, связанных с внутренними компонентами котла, важно, чтобы вы всегда консультировались с местным инженером по газовой безопасности для устранения проблемы.

Вы бы предпочли выбросить свой старый котел Ferroli? Мы рекомендуем отправиться в Heatable. Это онлайн-компания по установке котлов, которая фокусируется на технологиях, а не на торговых представителях.
Это означает, что вы сможете приобрести новый котел Worcester по смехотворно низкой цене!

Мало времени? Сводка кодов неисправностей и проблем с котлами Ferroli

Если вы знаете, с какой проблемой или кодами ошибок котла вы имеете дело, перейдите прямо к вашей проблеме ниже:

  1. Блокировка котла Ferroli
  2. Проблемы с зажиганием котла Ferroli — коды неисправностей A01 и A06
  3. Падение давления в котле Ferroli — коды неисправностей A23 и A37
  4. Утечка Котел Ferroli продолжает течь
  5. Котел включается и выключается — коды неисправностей Ferroli A34, A35, A36 и A62
  6. Комбинированный котел Ferroli без горячей воды

Бойлер Ferroli постоянно блокируется

Это одна из самых неприятных проблем с котлами Ferroli. Как будто котел хочет загореться, а потом вообще перестает работать. В некоторых случаях он может загореться на долю секунды, а затем снова заблокироваться.

В котлах Ferroli есть различные предохранители, которые предотвращают их возгорание и блокируют их. Это особенно характерно для котлов Modena и Optimax.

Как правило, эта проблема связана с неисправной печатной платой (PCB), которая является сердцем котла.

Установка блокировок котла

Вам потребуется нанять инженера по газовой безопасности для проведения электрического теста с помощью мультиметра. Они проверят, нет ли обрывов в цепи. Будем надеяться, что в цепи есть небольшой разрыв, который можно легко восстановить, иначе эта неисправность может обойтись невероятно дорого.

Если проводка в хорошем состоянии, вам, вероятно, потребуется установить новую плату. И это редко бывает хорошей новостью.

Быстрый поиск в Google покажет, что печатная плата Ferroli Modena 80e весит более 300 фунтов стерлингов, и вы можете рассчитывать заплатить 100-200 фунтов стерлингов за ее установку.

Как и многие неисправности печатных плат, лучший вариант для старого котла Ferroli (особенно с истекшим сроком гарантии) — заменить котел. Стоимость печатной платы просто не стоит вложений в старые и ненадежные котлы. Вы можете получить котировки на котлы с фиксированной ценой на экране (никаких обязательств или личных данных не требуется) в течение 2 минут, используя эту интерактивную форму от Heatable.

Обратите внимание, что блокировка котла также может быть вызвана законными причинами безопасности — в конце концов, блокировка — это, по сути, мера «активации защиты», предназначенная для защиты вас и вашего имущества от опасностей. Например, ошибка газового клапана может создать опасную ситуацию, поэтому плата котла реагирует на эту угрозу полной блокировкой котла. Инженер по газовой безопасности сможет точно определить проблему и порекомендовать решение.

Котел Ferroli зажигается, а затем сразу гаснет

Возможные коды неисправностей: A01 и A06

Эта неисправность котла Ferroli чрезвычайно распространена в более старых моделях Sigma, таких как Sigma 50 и Sigma 60. После блокировки котел обычно отображает код неисправности A01 или A06.

Если ваш котел загорается на секунду или две или если он издает звук, а затем выключается, вероятно, проблема с дымоходом.

Неисправный розжиг горелки может привести к износу деталей с течением времени или к блокировкам, из-за которых ваш котел не выпускает газы должным образом.

Починка Ferroli A01

Если вам повезет, починка Ferroli A01 может оказаться быстрой и простой. Начните с проверки того, что дымоход не заблокирован; листья или мусор нередко попадают в дымоход, и это может помешать правильной вентиляции. Как только вы удалите мусор, ваш котел должен загореться и работать без дальнейших проблем.

Однако, если в дымоходе нет мусора, возможно, он со временем подвергся коррозии. В этом случае необходимо будет приехать инженеру-газовику и заменить дымоход и настенные хомуты. Стоимость устранения данной неисправности котла может варьироваться. Основная разница в стоимости будет зависеть от типа дымохода.

Например, горизонтальный дымоход будет стоить 30-50 фунтов стерлингов. Вертикальный дымоход будет стоить где-то в районе 90-120 фунтов стерлингов. Если вам нужны расширения, они обычно стоят 20-30 фунтов стерлингов каждое. И, конечно же, стоимость работы.

В целом замена дымохода в среднем обойдется вам в 140-200 фунтов стерлингов.

Потеря давления в котле Ferroli

Возможные коды неисправностей: A23 и A37

Некоторые котлы Ferroli блокируются, если давление становится слишком низким. Дозаправка бойлера — это быстрое решение, но, конечно, не решает проблему. Чтобы очистить коды неисправностей котла Ferroli A23 и A37, которые относятся к падению давления воды, вам потребуется постоянное исправление.

Утечки являются наиболее распространенной причиной потери давления воды в системе любого котла. В большинстве случаев утечка происходит через клапаны радиатора или клапаны на вешалках для полотенец.

Однако иногда утечка может происходить из автоматического воздухоотводчика в котле или из расширительного бака.

Если потеря давления воды не вызвана утечкой, причиной может быть скопление воздуха в радиаторах.

Устранение потери давления воды и блокировок

Проще всего начать с проверки на наличие видимых утечек. Если утечка происходит из клапана или запорного крана, попробуйте немного подтянуть его.

Если утечек нет, перейти на воздух в радиаторах. Вы можете использовать ключ для прокачки радиатора, чтобы удалить воздух. Закройте вентиль, когда перестанет выходить воздух и пойдет вода.

Если ни одна из этих проблем не решает проблему, возможно, недостаточно давления в расширительном баке.

Выедет инженер-газовик, поднимет давление в расширительном баке и проверит, нет ли других неисправностей в вашей системе отопления. В этом случае стоит подумать о замене расширительного бака.

Какое топливо использует ваш котел?

Фиксированная цена онлайн с установкой на следующий день

Котлы Worcester всего от 1965 фунтов стерлингов.

Бойлер Ферроли продолжает течь

Многие старые неисправности котлов Ферроли происходят из-за неисправности запорных клапанов в котле. Типичным признаком является скопление воды под кожухом котла.

Однако есть и другие проблемы, которые могут вызвать утечку. В прошлом мы чинили Modena 80e, у которой была расшатанная помпа; насос начал протекать и повредил многие другие внутренние детали.

Устранение протекающего котла

Если проблема связана с запорными клапанами на вашем котле Ferroli, замена будет в порядке — редко существует способ исправить запорные клапаны без их непосредственной замены.

А если неисправность связана с помпой, попробуйте подтянуть ее к корпусу. Обычно это решает проблему. Единственная проблема здесь в том, что уплотнение могло испытывать чрезмерную нагрузку. Если насос все еще работает, вы можете заменить только уплотнение.

Котел Ferroli включается/выключается без предупреждения

Возможные коды неисправностей: A34, A35, A36 и A62

Неисправности возникают не только в котлах. Во многих случаях, когда клиенты думают, что это котел, это неисправность элементов управления.

Прежде чем приступать к каким-либо дорогостоящим ремонтам, было бы неплохо, чтобы инженер-теплотехник проверил, все ли элементы управления работают.

Коды неисправностей котлов Ferroli, относящиеся к проблемам с электрическими компонентами, включают A34, A35, A36 и A62.

Устранение проблемы Бойлеры

Наиболее очевидным решением здесь является замена механического таймера и термостата.

Имейте в виду, что существуют и другие причины, по которым котел может вести себя подобным образом. Например, в котле есть различные датчики давления и пламени; если они забиваются мусором, они уже не в состоянии выполнять свою работу. Это может объяснить неустойчивое поведение.

Комбинированный котел Ferroli Нет горячей воды

Возможный код неисправности: D1

Еще одна распространенная проблема с котлом Ferroli – это когда центральное отопление работает нормально, но в кранах нет горячей воды. В большинстве случаев эта неисправность вызвана ошибкой переключающего клапана — важной детали, которая переключает режимы работы котла между циркуляцией воды в системе отопления и ГВС. Код неисправности D1 котла Ferroli обычно означает проблему с переключающим клапаном.

Устранение проблем с котлом Ferroli при отсутствии горячей воды

Возможно, вам повезло, и в режиме ЦО просто заклинило переключающий клапан. В этом случае инженеру по газовой безопасности не потребуется много времени, чтобы освободить клапан, снова заставить его работать и сбросить код ошибки D1.

Однако, если отводной клапан устарел и изношен, может потребоваться его замена; ожидайте, что это будет стоить около 350 фунтов стерлингов.

Другие коды ошибок котлов Ferroli

Вот несколько других кодов ошибок котлов Ferroli (и их значения), о которых вам следует знать:

  • A02: сигнал пламени присутствует при выключенной горелке — проблема с печатной платой или электродами.
  • A05: ошибка вентилятора — возможно, вентилятор поврежден или разбалансирован, или нет питания 230В.
  • A24:  ошибка параметра карты — возможно, проблема с платой.
  • F41: срабатывание максимальной защиты ДЕЛЬТА Т — поврежден датчик отопления, поврежден датчик обратки, нет циркуляции воды в системе или воздух в системе.
  • F10: ошибка датчика подачи — поврежден датчик или проводка.
  • F11: ошибка датчика обратки — поврежден датчик или проводка.

Если вы видите что-либо из этого, обратитесь к инженеру по газовой безопасности для дальнейшего изучения проблемы.

Проблемы с котлом Ferroli все еще возникают?

Если рекомендуемые исправления не помогли и ваш старый котел Ferroli не подлежит ремонту, возможно, пришло время подумать о замене. Мы предлагаем вам начать с получения котировок нового котла онлайн от Heatable. Это быстро, просто, и вы получите самые конкурентоспособные цены на установку котлов на рынке, подкрепленные щедрой 10-летней гарантией.

Коды неисправностей котлов Ferroli: ЗАКЛЮЧЕНИЕ

Мы надеемся, что наше руководство по кодам неисправностей котлов Ferroli помогло вам диагностировать и устранить возникшую проблему. Если ваш котел показывает код ошибки, который мы не рассмотрели выше, или у вас есть другие вопросы, оставьте комментарий, и мы свяжемся с вами как можно скорее.

5 распространенных неисправностей котла Ferroli и способы их устранения

Вам интересно, есть ли ремонт для вашего неисправного котла Ferroli?

Работа с неисправным бойлером может вызвать стресс, особенно если от него зависит и горячая вода! И попытка выяснить, как диагностировать проблему и действительно ли она серьезна, также может быть сложной задачей.

Вот почему я составил этот пост в блоге с подробным описанием пяти наиболее распространенных неисправностей и способов их устранения для котлов Ferroli , чтобы вы могли получить представление о том, что вызывает проблему и что влечет за собой решение.

ПРИМЕЧАНИЕ: Помните, НЕ ПЫТАЙТЕСЬ решить проблему самостоятельно ; всегда звоните инженеру, зарегистрированному в системе Gas Safe.

О котлах Ferroli

Ferroli производит дешевые бюджетные котлы, которые, как известно, довольно ненадежны , с дешевой арматурой, которая склонна к утечкам после небольшого износа. Домовладельцы часто испытывают на их котлах мелькает множество кодов неисправностей и часто приходится пробовать и расшифровывать в чем дело проверив интернет.

К сожалению, поскольку эти котлы подвержены множественным отказам одновременно , многие инженеры (включая нас) часто отказываются выполнять ремонт . Ferroli также не имеет своих собственных инженеров, и вместо этого использует местных подрядчиков , которые могут не иметь высокого уровня знаний в работе с этим брендом.

Неисправность 1: Течь котла снизу

Если вода течет из вашего котла снизу, это может быть проблема из-за дешевых запорных клапанов этой марки, так как эти котлы склонны к этой конкретной неисправности.

Исправление: К сожалению, единственным решением является замена клапанов выбранным вами инженером. Тем не менее, они продаются только в упаковке, которая стоит вместо 120 фунтов стерлингов по торговой цене , так что это может быть дорогостоящим решением!

Неисправность 2: Котел теряет давление

Если ваш котел Ферроли теряет давление , но вы проверили нет утечек из радиаторов и нет выхода воды из клапана сброса давления , это обычно проблема связана с расширительным баком , в котором необходимо восстановить давление .

Исправление: Инженер обычно использует ножной насос или ручной насос для повышения давления в сосуде – обычно быстро устраняется, но с этой маркой вам может понадобиться сначала заменить бак – опять же, они довольно дешевы в производстве и склонны к выходу из строя в начале срока службы котла

Неисправность 3: Отопление работает неустойчиво

Под «беспорядочно» я подразумеваю, что ваш обогрев либо не включается в то время, когда вы установили , либо просто включается в случайное время , что кажется совершенно неподконтрольным вам и не имеет большого смысла (например, 3 часа ночи). ).

Исправление: Дешевые механические таймеры , которые часто устанавливались в котлах Ferroli, имеют тенденцию быть очень хрупкими и часто ломаются, если кто-то пытается повернуть таймер вспять. Достаточно просто заменить программатор .

Неисправность 4: Котел не запускается/блокируется

Если ваш котел не запускается и просто блокируется, это может быть проблема с платой PCB (печатной платой) , но вы можно проверить это к тестирование с помощью счетчика , чтобы увидеть, поступает ли электричество на печатную плату, оставаясь при этом бездействующим.

Исправление: Часто единственным решением здесь является замена печатной платы , что может быть дорогостоящим.

Неисправность 5: Котел кратковременно зажигается или «пыхтит»

Если ваш котел Ferroli только кратковременно зажигается или издает «пыхтящий» звук, это обычно связано с проблемами дымохода , такими как коррозия в дымоход или стыки теряются.

Исправление: Попросите инженера заменить дымоход или зажимы , удерживающие дымоход на месте.

Подумайте о замене

Особенно, если ваш котел Ferroli устарел, возможно, стоит подумать о замене котла. Запасные части Ferroli, как правило, очень дорогие , а сами котлы ненадежны и подвержены многочисленным неисправностям , поэтому, даже если вы устраните неисправность сейчас, вы можете обнаружить, что котел снова сломается через пару месяцев .

Переход на новый котел с рейтингом А с более надежной марки может сэкономить вам много денег в долгосрочной перспективе, хотя вы можете рассматривать это как небольшую инвестицию с точки зрения первоначальная стоимость .

Заключение

Надеюсь, вам было интересно читать, и теперь вы должны лучше понимать , как диагностировать неисправный котел Ferroli – просто не забудьте позвонить по телефону опытному газовику и НЕ пытайтесь решить эти проблемы самостоятельно.

Вы боретесь с проблемой, связанной с вашим котлом Ferroli, о которой я не упоминал выше? Либо оставьте комментарий под , либо свяжитесь со мной напрямую — я буду рад помочь!

Коды ошибок котлов Ferroli, неисправности и проблемы

Коды ошибок и неисправности котлов Ferroli – что они означают и как исправить

Когда ваш котел Ferroli не работает, коды ошибок могут реально помочь понять причину проблемы .

Сломался котел? – Получите предложение с фиксированной ценой за 20 секунд онлайн здесь

Теперь у каждого производителя есть свой набор кодов, поэтому, если у вас есть котел Ferroli, эта статья поможет вам снова разжечь котел! если нет, мы также можем помочь с новым котлом.

Распространенные коды ошибок и неисправностей котлов Ferroli

Некоторые проблемы с котлами встречаются чаще, чем другие, поэтому мы сначала сосредоточимся на них. Если вы не видите код, отображаемый на вашем котле, не волнуйтесь, взгляните на полный список в конце этой статьи.

Мы также можем помочь, если вас интересует, сколько стоит новый котел с установкой. Даже самые лучшие пароконвектоматы рано или поздно выходят из строя.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как исправить код ошибки F37 котла Ferroli

Код неисправности Ferroli F37 может быть тем, который вы сможете исправить без помощи инженера. Это потому, что это отображается, когда есть проблема с низким давлением. Часто это можно исправить, добавив в систему больше воды, чтобы поднять давление до рабочего уровня. Это означает, что ошибка прошивки вашего котла Ferroli f37 может быть исправлена ​​очень быстро!

Способ добавления воды в систему зависит от модели, поэтому сначала ознакомьтесь с инструкцией по эксплуатации вашего котла. Не уверен, где это? Вы можете скачать копию здесь.

Как исправить код неисправности F3

Код неисправности Ferroli f3 отображается при срабатывании защитного термостата. Это может произойти по нескольким причинам:

  • поврежденный датчик отопления
  • отсутствие циркуляции воды в системе
  • воздух попал в систему

Здесь потребуется приезд инженера, чтобы выяснить, что именно происходит .

Как исправить код неисправности A01

Когда вы получаете код неисправности котла Ferroli A01, это означает, что ваш котел не смог зажечься. Это может быть связано с тем, что:

  • газ не поступает в систему
  • неисправный электрод обнаружения или розжига
  • поврежденный газовый клапан
  • мощность слишком низкая, чтобы вызвать воспламенение

В плане устранения неисправности Ferroli код A01, во-первых, убедитесь, что ваша подача газа работает. Если все в порядке, то следующим шагом будет визит инженера.

Как исправить код неисправности D1

Хотя мы перечислили все текущие коды неисправностей котлов Ferroli, код d1 не указан в их руководствах пользователя. Теперь мы считаем, что это связано с тем, что перепускной клапан не открывается полностью. Затем это вызывает ограничение в подающей трубе, вызывающее проблему.

Если вы получили код котла Ferroli d1, мы рекомендуем посетить инженера для проверки клапана.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Все коды ошибок котлов Ferroli

444833333 70081 4
 Код ошибки Неисправность
A01 Проблема с зажиганием. Это может быть неисправный электрод или недостаток газа.
A02 Неисправный электрод или ошибка карты
A03 Поврежденный датчик отопления, вызывающий отсутствие циркуляции воды или воздуха в системе отопления
F04 Неправильная настройка параметра карты
F05 Ошибка на выключателе воздушного давления, «Пяная печь может быть нацелена» или будет нерешенно. нет пламени. Это может быть вызвано проблемами с давлением газа
F07 Неисправное реле давления воздуха, вызывающее замыкание контактов при включении вентилятора
A09 Неисправен газовый клапан. Также может быть из-за обрыва проводки.
F10 Faulty delivery sensor with wiring causing a short circuit or it’s become disconnected
F11 Faulty hot water sensor may be damaged or disconnected
A15 Presented when fault F05 happens several times в течение одного дня – может быть из-за неисправного реле давления воздуха
A16 Неисправный газовый клапан
A23 Проблема с параметром карты. Это может быть из-за неправильных настроек.
A24 Проблема с параметром карты. Это может быть из-за неправильных настроек.
F34 Расставка электроэнергии под 170 В – Проблемы с сетевым электроэнергией
F35 с частотой сетевого электричества
F37
F37 3333 70081 Low Switch. быть поврежденным
F43 Срабатывание системы защиты теплообменника. It may be due to a lack of water or air in the system
F50 An internal error within the DBM23B controller
F51 An internal error within the DBM23B controller

Summary

Когда появляются коды неисправностей котла Ферроли, это может вызвать панику вместе с отключением горячей воды и отопления в вашем доме. Но с нашим руководством о том, что означает код, вы сможете исправить это самостоятельно! Помните, что любые механические работы должны выполняться сертифицированным газовым инженером.

См. другие коды ошибок и проблемы с бюджетными котлами для кодов ошибок Biasi, кодов ошибок Warmflow и кодов ошибок Intergas.

Если ваш котел перестал быть надежным, возможно, сейчас самое время подумать о замене. Получение предложения с фиксированной ценой устраняет весь стресс, связанный с незнанием окончательной цены. Просто введите информацию о вашем доме вместе с вашими потребностями в отоплении, и мы предоставим несколько отличных предложений по котлам и идеальный новый котел специально для вас.

Руководство по поиску и устранению неисправностей | ferroliboilerguide.co.uk

Внимание! Прежде чем приступать к устранению неполадок на вашем приборе, вы должны знать, что запрещается работать с любым газовым прибором. С вашим оборудованием может работать только сертифицированный персонал, имеющий сертификат Gas Safe. Если возникла проблема с вашим котлом и вам нужна помощь, обратитесь в службу поддержки клиентов Ferroli.

Безопасность превыше всего! Перед эксплуатацией котла, после каждого запуска и ремонта

  • выполняйте все проверки работы электрики и газа
  • проверить отсутствие утечек в контурах ГВС и котловой воды
  • при появлении запаха газа выключите все электрооборудование, не пользуйтесь мобильным телефоном, откройте окна и двери для проветривания помещения, выключите газ на счетчике и в вашем приборе, обратитесь за помощью в Gas Safe Зарегистрированный специалист
  • проверьте, оснащен ли ваш котел всеми устройствами безопасности и управления, требуемыми действующими нормами
  • ничего не вешать и не ставить на котел
  • если вы подозреваете, что ваш котел не работает должным образом, выключите его и позвоните в службу поддержки клиентов Ferroli

Место установки котла

Ваш котел Ferroli должен быть установлен на стене, несущей нагрузку от прибора 30-60 кг в зависимости от модели, которая обеспечит надлежащее крепление монтажного кронштейна котла. Котлы Ferroli не подходят для наружной установки, поэтому их необходимо устанавливать внутри здания, где температура не опускается ниже 5 градусов (без морозов). Если ваш газовый прибор должен быть установлен в ванной или комнате с душем, вам необходимо позаботиться о том, чтобы любой электрический выключатель или электрический прибор был размещен так, чтобы к нему не мог прикоснуться человек, принимающий ванну или принимать душ. Также место установки котла не требует специальной вентиляции при использовании стандартного концентрического дымохода. Ваш прибор должен быть подключен к однофазной электросети 230 В, 50 Гц и максимальной силой тока 3 А. предохранитель. Ваш прибор также должен быть подключен к биполярному выключателю, но расстояние между контактами должно быть не менее 3 мм, а также к источнику электропитания и бойлеру.

Внимание! Ваш прибор должен быть постоянно подключен к заземлению!

Минимальный зазор вокруг устройства должен быть следующим: 5 мм по бокам, 100 мм сверху, 200 мм снизу и до 600 мм спереди — все для обеспечения надлежащей вентиляции устройства. Несоблюдение минимальных зазоров является проблемой безопасности и может привести к повреждению прибора, а также нанести вред здоровью.



Комнатный термостат

Питание комнатного термостата не должно подключаться к переключающему разъему. То же правило относится и к внешнему таймеру. Контакты переключателя должны быть обесточены. Для большей экономии энергии и большего комфорта всегда рекомендуется использовать цифровой или ручной комнатный термостат

Внимание! Подача сетевого напряжения на контакты переключателя приведет к повреждению печатной платы, и ее необходимо будет заменить!

Дифференциальное реле давления воздуха

Дифференциальное реле давления воздуха является очень важным защитным устройством. Удерживает розжиг основной горелки до прохождения проверки исправности вентилятора. Всякий раз , когда разность давлений между трубой забора воздуха и трубой отвода дымовых газов не равна минимальному значению калибровочного давления, контакты реле давления не смогут замкнуться, препятствуя открытию газового клапана. Электрическая схема котла устроена таким образом, что если по какой-либо причине контакты реле давления воздуха останутся замкнутыми при остановке вентилятора, горелка не запустится снова.

Защита от замерзания

Защита от замерзания — это защитное устройство, которое позволяет котлу нормально функционировать при температурах, близких к точке замерзания. В холодную погоду может казаться, что котел работает, когда нет потребности в отоплении (выключены комнатные термостаты). Это связано с тем, что датчик центрального отопления перейдет в режим защиты от замерзания. Всякий раз, когда ваш прибор достигает минимальной температуры 15 ° C, режим защиты отключается до тех пор, пока не включатся часы или комнатный термостат или температура снова не упадет ниже 5 ° C.

Внимание! Ваш котел должен быть подключен к электричеству, чтобы две указанные выше функции безопасности работали с котлом.

Очистка котла

Внешний белый корпус требует регулярного протирания мягкой тряпкой или влажной тканью.

Заполнение системы водой

При более низких температурах давление в системе должно быть около 1 бар. Всякий раз, когда давление в системе падает ниже 0,5 бар, ее необходимо снова заполнить. Это можно сделать, используя заправочную петлю и вентиляцию радиаторов. При нормальной работе давление горячей воды в котле должно быть около 1,5 – 2 бар. Не забудьте отсоединить и закрыть заправочную петлю.

Внимание! Если в вашей системе есть точки сбора воздуха, рекомендуем установить в этих точках воздухоотводчики, чтобы избежать регулярных перепадов давления. Установка единого обратного клапана на подаче предотвратит самотечную циркуляцию в системе отопления в случаях, когда котел установлен ниже уровня системы центрального отопления.

Максимальная мощность для регулировки системы центрального отопления

Максимальная мощность для регулировки системы центрального отопления должна выполняться электронным способом и с помощью регулировочного винта P#, начиная с холодной системы центрального отопления. Установите термостат котла на максимум, чтобы регулировки, которые вы будете выполнять, были точными. Манометр должен быть подключен к точке измерения давления после газового клапана. Переместите винт, регулирующий температуру, на максимальное значение, а затем отрегулируйте давление до нужного значения. После того, как вы завершили этот этап, вам нужно будет два или три раза выключить и запустить горелку. Это должно быть сделано с помощью термостата. Вам необходимо каждый раз проверять правильность воспламенения урны и соответствие значений давления заданным значениям, в противном случае вам потребуется несколько раз регулировать давление в течение короткого промежутка времени

Регулировка температуры подачи центрального отопления

Температура воды центрального отопления регулируется вращением ручки управления. Его следует вращать по часовой стрелке, чтобы увеличить температуру воды, и против часовой стрелки, чтобы уменьшить ее. Температуру можно варьировать от минимума 30°C до максимума 85°C. Рекомендуется, чтобы котел работал при температуре выше 50°C.

Регулировка подачи ЦО

Тепловой напор – это разница температур между подающей и обратной водой в контуре ЦО). Температура термоголовки должна быть менее 20 ° C, и ее можно достичь, изменяя скорость подачи насоса и термоголовку с помощью многоскоростного переключателя на головке насоса. Увеличение скорости насоса снижает температуру термоголовки и наоборот. Минимальная разница должна быть больше 11 °C.

Регулировка температуры в помещении

Вы можете контролировать температуру в помещении, установив термостат на нужное значение. Термостат  автоматически регулирует работу котла в отношении тепловой мощности, а также временно прерывает подачу электроэнергии, чтобы удовлетворить потребности термостата в тепле.

Диагностика

Все модели Ferroli оснащены ЖК-дисплеем, помогающим в поиске неисправностей. В случае загорания красного индикатора блокировки переключатель включения/выключения/сброса следует повернуть по часовой стрелке против натяжения пружины в положение сброса и отпустить. Котел перейдет в трехминутную задержку, если находится в режиме отопления. В случаях, когда красная лампочка блокировки загорается постоянно, следует немедленно связаться со службой поддержки клиентов Ferroli.

Котлы Ferroli оснащены 5 светодиодами, внешний вид каждого из которых имеет свое особое значение. Обратите внимание на номера светодиодов, так как они всегда называются LED1, LED2, LED3, LED4 и LED 5, следуя логике заказа

  • LED1 Котел включен Укажите
  • LED2 Предупреждение об отключении котла
  • LED3 Контур ГВС ВКЛ
  • LED4 Режим ожидания центрального отопления (мигающая лампочка), контур центрального отопления включен (горит постоянно)
  • LED5 Недостаточное давление в системе центрального отопления (мигает), включено электропитание (горит постоянно)

Внимание! Не забудьте убедиться, что подается достаточное давление газа. Рабочее давление на входе должно составлять 20 мбар для ПГ и 37 мбар для сжиженного нефтяного газа. Трубопровод диаметром не менее 22 мм на канале C.H. поток и возврат с адекватным байпасом. Правильно установленная система дымохода и предохранитель на 3 ампера.

Прежде чем приступать к анализу таблиц поиска неисправностей, необходимо проверить следующее, так как большинство распространенных проблем с котлами возникает из-за

  • Неправильная подача газа: включена, продута
  • Нет электропитания или неправильная полярность
  • Давление ЦО ниже или выше 1 – 1,5 бар
  • Насос ЦО не вращается свободно

Мы рекомендуем вам свериться со следующими таблицами поиска неисправностей при выявлении проблем и для правильной связи с представителем службы поддержки клиентов/специалистом по газовым сейфам. Помните, что сервисный инженер взимает плату за визит, если срок гарантии вашего котла истек или если неисправность вызвана фактором, на который не распространяется стандартная гарантия.

Таблица 1. Общая таблица поиска неисправностей для всех моделей Combi

Таблица 2. Табл. 2. Таблица поиска неисправностей для всех моделей System и Combi . .. . . . .
Неисправность Действие Раствор
Без горячей воды Есть центральное отопление? Да Замените расходомер и/или ГВС. датчик
Без горячей воды На дисплее есть символ касания? Да Перезагрузите прибор, если неисправность не устранена, замените расходомер
Без центрального отопления Горячая вода есть? Да Без центрального отопления Горит ли индикатор потребности в отоплении? Да Заменить C.H. датчик
Без горячей воды и центрального отопления Открыть горячий кран для создания запроса – есть ли искра на запальном электроде? Да Заменить подачу газа, давление или газовый клапан
Без горячей воды и центрального отопления Замените реле давления воздуха или датчик перегрева (если котел заблокировался без образования искры, перейдите к датчику перегрева)
Без горячей воды и центрального отопления Мигает ли индикатор низкого давления воды? Да Долить воду до давления выше 1 бар
Без горячей воды и центрального отопления Вентилятор работает? № Заменить реле низкого давления воды Причина/решение

Котел не работает

Убедитесь, что подача газа включена, и проверьте, работают ли другие газовые приборы (например, плита). Если нет газа, обратитесь к поставщику газа
Переключатель ВКЛ/ВЫКЛ/Сброс находится в положении ВКЛ и горит индикатор питания? Проверьте электропитание. Если нет подачи электроэнергии, обратитесь к поставщику электроэнергии по номеру
Поверните селекторный переключатель ВКЛ/ВЫКЛ/Сброс в положение сброса
Если проблема не устранена, обратитесь к установщику или специалисту по газовым котлам

Без бытовой воды

Горит ли светодиод 3? Светодиод горит? Если да, замените плату
Горит ли LED3? Светодиод горит? Если нет, замените ограничительный термостат
Расход ГВС не менее 2,5 л/мин? Если да, проверьте чистоту водяного фильтра и при необходимости замените
Если проблема не устранена, обратитесь к установщику или специалисту по газовым котлам Ferroli

Без центрального отопления

Светодиод LED4 мигает? Если да, перезагрузите прибор, если после перезапуска проблема не устранена, замените датчик ЦО 9. 0084
Светодиод LED4 мигает? Если нет, насос работает? Если нет, замените главную плату и насос

Вентилятор не работает

Включено ли реле RY100? Если да, проверьте, есть ли напряжение 230 В на клеммах вентилятора. Если да, то замените вентилятор
Реле RY100 включено? Если да, проверьте, есть ли напряжение 230 В на клеммах вентилятора. Если нет, замените реле давления воздуха

Нет зажигания

Горит ли светодиод LED1? Возникает ли искрообразование на горелке? Если да, отрегулируйте давление горелки розжига P4 или замените горелку
Светодиод 2 горит, но котел не искрит. Если да, проверьте и при необходимости замените предохранительный термостат. Проверьте электроды и провода на наличие повреждений и правильность подключения. Проверьте и при необходимости замените печатную плату.
Светодиод 2 горит, но котел не искрит. Если нет, перепроверьте и при необходимости замените датчик давления воздуха

Ежегодное техническое обслуживание

Как и любое другое газовое оборудование, котлы Ferroli требуют ежегодного обслуживания, которое обычно проводится специалистом по газовым котлам Ferroli или техническим специалистом, имеющим сертификат Gas Safe. В ежегодное обслуживание включены как минимум следующие пункты:

  • проверка давления воды в системе центрального отопления (в холодном состоянии значение должно быть около 1 бар), при необходимости доливка
  • проверка системы управления и устройств безопасности, таких как термостаты, газовый клапан или расходомер
  • очистка горелки и теплообменника обычно сжатым воздухом или мягкой щеткой
  • проверка предварительной заправки расширительного бака (1 бар)
  • Проверка герметичности водяных и газовых контуров
  • проверьте, не образовались ли на электродах коррозионные отложения и правильно ли они расположены
  • проверить правильность потока газа и давления
  • проверить, нет ли шума или препятствий в воздуховоде газораспределителя
  • проверить, свободно ли вращается насос

Теплообменник и горелку нельзя чистить стальными щетками или химическими средствами, так как они будут необратимо повреждены. Особое внимание необходимо уделить состоянию всех креплений и уплотнений, которые связаны с герметичным отсеком, таких как втулки, прокладки, втулки и т. д. Это необходимо, поскольку утечка воздуха может привести к падению давления внутри отсека и, как следствие, к срабатывание дифференциального реле давления. Это приведет к отключению котла. После очистки особое внимание следует также уделить проверке этапов запуска и работы насоса, термостатов и газового клапана.

Замена деталей

Для ремонта или замены деталей рекомендуем обращаться непосредственно в службу поддержки клиентов Ferroli. При обращении к ним вы должны быть в состоянии объяснить ремонт/замену, которую вы хотели бы провести, объяснить неисправность котла, чтобы специалист приехал с необходимыми запчастями. В настоящее время ремонт деталей не является обычной практикой, поскольку новые детали легко доступны и дешевы. Специалист по котлам Ferroli предоставит некоторые запасные части от того же производителя, что и оригинальный комплектный котел, чтобы гарантировать качество и безопасность. На все запасные части предоставляется годовая гарантия.

Начальные шаги

Прежде чем приступить к работе с котлами Ferroli, выключите ручку термостата и подождите, пока котел остынет. Перекрыть подачу электроэнергии, перекрыть подачу газа на входе в котел. Если вам нужно заменить те части, где были нарушены соединения с водой, вам нужно будет не только изолировать прибор, но и слить воду из контура бытового потребления и/или контура центрального отопления с горячей водой. Вход водопроводной сети холодной воды должен быть перекрыт на входном кране. Горячая вода сливается при открытии горячего крана. Краны подачи и обратки центрального отопления должны быть перекрыты на запорных кранах. Центральное отопление следует сливать через клапан сброса давления (поверните примерно на 1/3 оборота). Снимите детали, следуя логической последовательности приведенных ниже инструкций. Замените деталь в обратном порядке. Всегда следите за тем, чтобы водяные и газовые шайбы были в хорошем состоянии, а если это не так, замените их по мере необходимости

После замены деталей снова откройте все часы и заправьте систему примерно до 1 бар, а также удалите воздух из котла и радиаторов.

Внимание!  Всегда проверяйте герметичность всех соединений после завершения любой замены газопроводящих компонентов и выполняйте функциональную проверку органов управления. Всегда проверяйте водонепроницаемость всех соединений, давление в системе и электропитание.

Для замены каких-либо деталей вам потребуется общий доступ к газовому прибору – снимите внешний корпус. Для этого выполните следующие действия:

1. Отвинтите все крепежные винты A (должно быть два), как показано на рисунке

2. Поверните вниз переднюю панель B и отложите ее вместе с винтами

3. Чтобы установить внешнюю задняя крышка следует обратной логике

Модель C.H. восстановление давления в расширительном баке и/или его замена

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель , ослабив все винты (должно быть два) в нижних задних углах

3. Ослабьте соединения A к расширительному баку, как показано на рисунке ниже. собрать в обратном порядке

7. Либо довести давление в расширительном баке до значения 0,8-1 бар через клапан С. Убедитесь, что значение сброса давления открыто (поверните примерно на 1/3 оборота) при повторном повышении давления

Замена газового клапана

. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, ослабив все винты (должно быть два) в нижних задних углах

3. Снимите все крепежные винты (должно быть два) и опустите панель управления

4. Отсоедините электрические соединения от клапана A, как показано на рисунке ниже

5. Отсоедините пластиковую трубку C

6. Ослабьте соединение на газовой трубе и соединение входа газа E котла

7. Отвинтите два крепежных винта E под газовым клапаном

8. Выдвиньте газовый клапан

9. Снимите четыре крепежных винта F в верхней части клапана и отсоедините газовую трубу

10. Снимите нижнее соединение с газовым клапаном. Установите верхнее и нижнее газовые соединения на новый газовый клапан

11. Замените в обратном порядке

Замена реле давления воздуха

1. Отключите электричество

2. Снимите внешнюю панель, ослабив все винты (должны быть два) в нижних задних углах

3. Открытое закрытое помещение

4. Отвинтите два винта A, фиксирующих реле давления воздуха, как показано на рисунке ниже

5. Отсоедините электрические провода B

6. Снимите трубки датчика давления C&D

7. Обратите внимание на положение всех соединений

8. Замените в обратном порядке

Замена датчика температуры центрального отопления

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, ослабив все винты (должно быть два) в нижних задних углах

3. Открутите все крепежные винты (должно быть два) и опустите панель управления

4. Найдите датчик и отключите все электрические соединения от датчика

или К. Х.

6. Отвинтите и снимите датчик

7. Замените в обратном порядке

Замена реле давления воды

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, ослабив все винты (должны быть два) в нижних задних углах

3. Отверните все крепежные винты (должно быть два) и опустите панель управления

4. Найдите реле давления воды и отсоедините электрические соединения. Теперь вы должны отметить все положения переключателя

5. Слить воду из котла

6. Отвинтить и снять датчик

7. Заменить в обратном порядке

Замена предохранительного клапана

1. Отключить электричество и водопровод

2. Снимите внешнюю панель, ослабив все винты (должно быть два) в нижних задних углах

3. Открутить все крепежные винты (должно быть два) и опустить панель управления

4. Найти предохранительный клапан и слить воду из котла

5. Снять выпускной штуцер с самого клапана и открутить штуцер штуцера штуцера

6. Отвинтить штуцер выпускного клапана

7. Заменить в обратном порядке

Замена горелки

1. Отключить электро- и водоснабжение

два) в нижних задних углах

3. Теперь необходимо снять герметизирующую крышку помещения

4. Отсоединить провода розжига и выпрямления пламени А

5. Отсоединить штуцер газовой рампы В

6. Ослабить все винты (должно быть два), фиксирующие блок горелки в камеру сгорания D котла

7. Вынуть узел горелки

8. Заменить в обратном порядке

Замена форсунок

1. Отключить электро- и водоснабжение

2. Снимите внешнюю панель, открутив все винты (должно быть два) в нижних задних углах

3. Открутите крепежные винты с обеих сторон газового коллектора

4. Снимите газовый коллектор

5. Отвинтите и снимите форсунки

6. Прочистите или замените форсунки



Замена ограничительного термостата

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, открутив все винты (должно быть два) в нижних задних углах

3. Теперь необходимо снять герметизирующую крышку помещения

4. Найдите расположение термостата, если возникнут проблемы, посмотрите на рисунок ниже. пружина термостата

6. Теперь все электрические соединения должны быть сняты с термостата

7. Теперь необходимо снять пружину с термостата

8. Заменить в обратном порядке

Замена вентилятора

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, ослабив все винты (должно быть два) в нижних задних углах

3. Теперь необходимо снять герметичную крышку помещения

4. Электрические провода вентилятора теперь должны быть отсоединены, и их положение должно быть отмечено

5. Теперь трубки давления воздуха должны быть отсоединены от реле давления воздуха, его положения должны быть отмечены

6. Теперь все винты, крепящие блок вентилятора (два), должны быть отсоединены

7. Необходимо снять вентилятор с котла

8. Монтажную пластину следует заменить на новый вентилятор

9. Заменить в обратном порядке

замена расходомера

1. Отключите электро- и водоснабжение

2. Снимите внешнюю панель, ослабив все винты (должно быть два) в нижних задних углах

3. Снимите защитную крышку с основной платы и отключите подачу измерительный провод от клеммы X6

4. Поместите кусок ткани или другой абсорбирующий материал на заднюю часть панели управления, чтобы собрать капли воды, которые могут вытечь при снятии расходомера.

t скрутите медную трубку

6. Снимите расходомер, проверьте и очистите следующие детали: ограничители, фильтр, ограничитель

7. Установите новый расходомер

8. Соберите в обратном порядке

Замена электрода обнаружения искры/пламени

1. Отключите электро- и водоснабжение

2. Снимите наружную панель, ослабив все винты (должно быть два) в нижних задних углах

3. Откройте камеру сгорания и откройте герметичный отсек помещения

4. Найдите электрод, отсоедините от него электрическое соединение

5. Удалите все крепежные винты и снимите электрод обнаружения пламени

6. Отвинтите все крепежные винты (должно быть два) с электродной искровой пластины и снимите ее

7. Замените в обратном порядке



Замена насоса

1. Отключите электро- и водоснабжение

2. Снимите наружную панель, ослабив все винты (должны быть два) в нижних задних углах 4 3. Снимите все крепежные винты (должно быть два) и опустите панель управления

4. Сбросьте давление в котле с помощью предохранительного клапана

5. Отсоедините провод насоса А от напорного насоса, как показано на рисунке. выше

6. Поместите кусок впитывающей ткани на заднюю часть панели управления, чтобы собрать капли воды, которые могут упасть при снятии головки насоса.

) в головке насоса. Отвинтите головку насоса от корпуса

8. Вставьте новую головку в корпус насоса и закрепите ее винтами с внутренним шестигранником, сильно затянув

9. Замените электрическое соединение.

10. Отсоедините соединительную трубку расширительного бака от задней части корпуса насоса, сняв зажим с левой стороны

11. Отсоедините обратку котла и освободите нижний патрубок насоса, сняв зажим

12. Открутите все винты (должно быть два) на днище насоса

13. Поверните корпус насоса на 90° , потяните нижнюю часть вперед и снимите корпус насоса

14. Соберите в обратном порядке, убедившись, что уплотнительные кольца также заменены.

Замена теплообменника

ослабив все винты (должно быть два) в нижних задних углах

3. Снимите все крепежные винты (должно быть два) и нижнюю панель управления

4. Слейте воду из теплообменника ГВС и центрального отопления

5. Снимите герметичный отсек передней панели

6. Отключите центральное отопление ограничительный термостат и термостат перегрева

7. Снимите вентилятор, колпак дымохода, основную горелку и расходомер, как описано выше

8. Снимите подающее соединение насоса и теплообменника и контргайку

9. Открутите патрубок выхода воды для бытового потребления и контргайку

10. Выньте теплообменник

11. Соберите в обратном порядке

После каждой замены деталей вам необходимо снова ввести бойлер в эксплуатацию. Для запуска котла после замены деталей необходимо выполнить следующие действия:

– открыть газовый кран перед котлом и выпустить воздух из трубы перед газовым краном

– включить электропитание котла и затем поверните переключатель ON-OFF-Reset в положение ON

– проверьте давление горелки, рабочее давление газа на входе и расход газа

После того, как все это настроено, вам нужно будет выбрать, какой режим работы вы хотите включить: центральное отопление и производство горячей воды для бытовых нужд или только горячее водоснабжение производство – этот режим обычно включается только летом. Если вы хотите выбрать центральное отопление и горячую воду, вам необходимо перевести ручку в зимнее положение, после этого установить температуру выше 50°C и установить комнатный термостат на максимальное значение. Горелка зажжется, и ваш прибор начнет работать автоматически, управляемый устройствами управления и безопасности. Если вы хотите выбрать горячую воду для бытовых нужд, поставьте ноу-хау только в летнее положение. В режиме горячей воды только ваш прибор будет работать автоматически при заборе горячей воды для бытового потребления.

Внимание! Если после правильного завершения процедуры пуска горелки по-прежнему не зажигаются, в результате чего котел выключается и загораются сигнальные лампы, необходимо подождать около 20 секунд, затем перевести ручку в положение RESET, удерживать ее несколько секунд. секунд, а затем отпустите его. Электронный блок управления сброса повторит цикл запуска.



Отключение котла на длительное время

В случаях, когда вы хотите отключить котел на более длительный период времени (недели и дни), необходимо закрыть запорный газовый кран котла, слить воду от контуров ГВС и ЦО и отключить электричество к котлу.

Добавить комментарий

Ваш адрес email не будет опубликован.
