Неисправности газовой колонки Нева: ремонт своими руками

Если вы столкнулись с поломкой водонагревателя, не паникуйте — поможет наша статья. Неисправности газовой колонки «Нева» могут случаться по разным причинам, но можно выделить типичные. Расскажем, как выполнить ремонт моделей «Нева» в домашних условиях.

Важно! Если ваша техника находится на гарантии, не стоит заниматься самостоятельной разборкой, иначе лишитесь бесплатного обслуживания.

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок фирмы «Нева».

Внешнее устройство:

1. Металлический кожух.
2. Контрольное окно.
3. Регулятор расхода газа.
4. Регулятор воды.
5. Цифровая индикация температуры.
6. Патрубок холодной воды (резьба G 1/2).
7. Патрубок отвода горячей воды.
8. Патрубок для подключения к газовой магистрали (баллону).
9. Патрубок для отвода продуктов сгорания, подключается к дымоходу.
10. Основа. Задняя стенка.
11. Отверстия для установки.

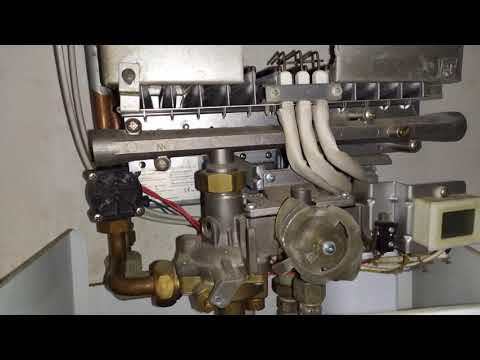

Внутренняя комплектация:

• 6, 7, 8 — продолжение, патрубки, как указано выше.
• 12 — водяной узел.
• 13 — шток регулировки воды.
• 14 — сливная пробка.
• 15 — микропереключатель.

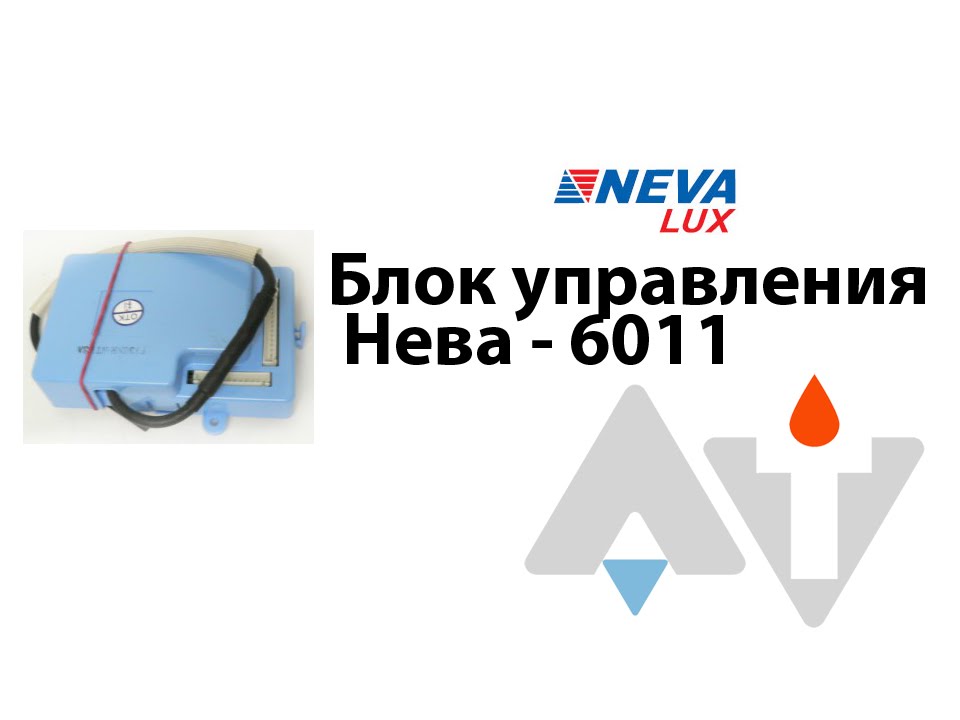

• 16 — блок управления.
• 17 — газовый узел.
• 18 — регулировочный шток топлива.
• 19 — электромагнитный клапан.
• 20 — коллектор.
• 21 — крепежные винты коллектора.
• 22 — сопла горелки.
• 23 — искровая свеча.
• 24 — датчик ионизации.
• 25 — медный теплообменник.
• 26 — вывод на водяной узел.
• 27 — вывод на газовый узел.
• 28 — крепежные болты.
• 29 — термореле.
• 30 — термометр.
• 31 — устройство газоотвода.
• 32 — датчик тяги.
• 33 — кронштейны для монтажа.
• 34 — батарейный отсек.

Разобравшись в конструкции, можно приступать к поиску неполадок.

Неисправности колонок

Указанные неполадки и варианты их устранения подходят для всех моделей производства «Нева», в том числе: 4510, 5514, 4511, 4513, 4510М, 4513М, 4610, 5611. Отдельно рассмотрим коды ошибок и поломки на примере некоторых моделей.

Чтобы добраться до внутренних узлов прибора, вам понадобится снять кожух. Как это сделать своими руками:

• Обязательно перекройте подачу воды и газа.
• Потяните регуляторы на себя и снимите.
• В некоторых моделях за регулятором установлен винт. Открутите его.
• Отключите проводку индикатора температуры.
• Выкрутите болты крепления кожуха.
• Немного потяните облицовку на себя, затем вверх.

Можно приступать к ремонтным работам.

Поломки «Нева Люкс» 6011 и 6014

Причины появления и пути устранения неполадок.

Горелка не зажигается. Нет искры. При этом индикация температуры не срабатывает при открытии смесителя.

• Слабый напор воды. Если в кране маленький напор, нужно подождать, пока подача восстановится. Возможно, установленная модель слишком мощная для вашего водопровода. Также проверьте тумблер регулировки, установите на максимальное значение. При частых проблемах с напором рекомендуется устанавливать циркуляционный насос.
• Разрядились батарейки. Некоторых пользователей вводит в заблуждение табло. Если дисплей светится, пользователь думает, что батарейки в порядке. Но для розжига свечи требуется больший заряд тока. Важно подобрать качественные элементы питания.

Производитель рекомендует устанавливать батарейки типа LR20 (щелочные). Поэтому солевые элементы типа R20, которые иногда используют, не дадут стабильной работы. Альтернативой LR20 являются CR20, но их стоимость гораздо выше. Для замены поверните ручку в батарейном отделении.

Рекомендации от специалистов: чаще осматривайте контакты в отделе питания. Техника работает с водой, поэтому контакты подвержены коррозии и химическому налету.

• Неисправность датчика протока. Требуется проверка и замена.

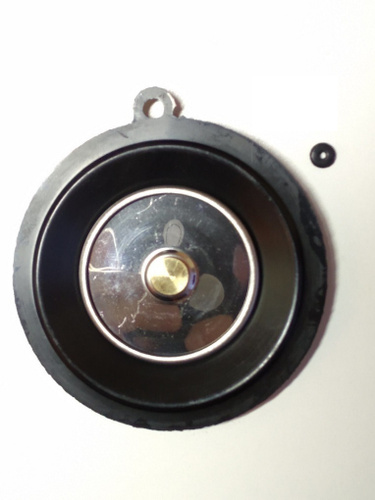

• Износ резиновой мембраны. Понять это можно при визуальном осмотре. Откройте смеситель и посмотрите, как работает толкатель. Если он не двигается, значит, мембрана повреждена или растянута (на фото отмечено синей стрелкой). Красными стрелками отмечены места, которые подвержены течи.

Снять водную часть можно вместе с газовой. Порядок демонтажа отмечен буквами:

• а — после отключения подачи топлива откручивается шланг подводки.
• б — ослабляется гайка холодной воды.
• в — откручивается гайка водного блока и патрубка радиатора.
• г — отключается проводка электромагнитного клапана.
• д — отключается шлейф микропереключателя.
• е — выкручиваются болты крепления фланцевого соединения.

Поломка электронной платы требует вызова специалиста.

Пробой на корпус прибора. Слышно щелканье, как при образовании искры, но зажигания не происходит.

Значит, нарушена изоляция свечи. Если при осмотре обнаружены дефекты, нужно поставить исправную деталь. Также причиной пробоя является нарушение герметичных соединений кабеля с блоком управления. Верните кабель в гнездо.

Коды ошибок Neva Lux

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0 — котел отключается. Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Ошибка Е1 — управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

• Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
• Вентиль подачи топлива открыт не до конца. Открутите кран.
• Недостаточное давление в газовой магистрали.
• Закончилось топливо в баллоне. Нужно заменить баллон.
• Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
• Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
• Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
• Отошли контакты между свечой розжига и высоковольтным проводом.
• Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка. Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой. После полоскания и просушки проводится обратная сборка.

Код Е3 — электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика.

• Клапан неисправен. Проводится установка нового элемента.
• Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7 — после 7 попыток розжига техника все равно не загорается или тухнет.

• Откройте до упора топливный вентиль.
• Датчик ионизации сместился либо на его электроде скопилась сажа. Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой.
• Электрические клапаны вышли из строя.
• Закипели водный или газовый блок. Замена элементов.

Ошибка Е8 — сработал сенсор тяги. Причины:

• Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.
• Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0 — поступает недостаточно топлива для нормальной работы. Что произошло:

• Слабый напор воды. Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи. Как это сделать, описано в статье про чистку и ремонт теплообменника газовой колонки.

• Температура на регуляторе слишком низкая. Увеличьте показатели.
• Давление в газовой магистрали превышает допустимые нормы. Установите понижающий редуктор.

Подобные неисправности характерны для моделей «Нева 3208» и «Нева Транзит».

Другие проблемы, с которыми сталкиваются пользователи

Прибор работает некоторое время, после чего выключается. Проблемы с тягой, которые могут возникать из-за засоров или неправильного монтажа вытяжки.

Типичные ошибки пользователей:

• Вентиляционная труба встроена слишком близко к стенке дымохода, нормальная тяга не образуется.
• К одной трубе подключен еще один прибор или вытяжка.
• На уровне с вентиляцией колонки есть другое окно.

Колонка не зажигается или сразу тухнет. Срабатывает датчик температуры.

• Произошел перегрев.
• Деталь вышла из строя.
• Растянулась мембрана.
• Не срабатывает сенсор пламени.

Не работает дисплей:

• Вышел из строя термодатчик. Нужна замена.

• Нарушены контакты.
• Неисправен дисплей.

Техника работает очень шумно:

• Покрутите регулятор воды. Снизьте напор.

• Прокладки в соединениях труб выступает с места. Замените прокладку.

Вы узнали строение водонагревателя «Нева», его типичные неполадки. Можно приступать к устранению проблемы. Надеемся, наша статья помогла вам возобновить работу техники.

Неисправности у газовых колонок Нева Люкс (Neva Lux) моделей 6011 и 6014, ошибки e1, e7, e8 и их — Офремонт

7 августа, 2019 admin Бойлеры и водонагреватели 0

2016-10-31

Рассмотрим очень часто встречающиеся поломки у колонок работающих на газу Нева Люкс 6011 и 6014 (о поломках моделей Нева 3208 читайте тут). Разберем детально причины их предпологаемого возникновения и объясним пути их устранения. Данные модели являются похожими, разница состоит в мощности прибора.

Нева Люкс 6011

Все работы по ремонту колонок работающих на газу должны проводиться профессионалами, так как это слишком опасно.

Когда открываешь кран с горячей водой и вода начинает протекать через устройство, указатель, показывающий температуру нагрева, не включается.

Потенциальные причины неполадки:

• Недостаточный водонапор. Это проблематику можно удалить при помощи увеличения напора. Возможно, при установке устройства вы установили трубы для водоподвода небольшого диаметра.
• Поломку или разряд компонентов питания, ошибочная их установка. Решается при помощи их замены, либо квалифицированной установки.
• Повреждение контактов, возможно их окисление. Требуется почистить их и попробовать сделать пуск опять.
• Неполадка проточных датчиков. Ремонту не подлежат, требуется замена. Нужно учитывать тот момент, что вся электроника, поставленная в устройстве, достаточно дешевая, как последствие, просит частой замены или ремонта.
• Поломку водяного узла, поломалась мембранная ткань. Размещена в водяном блоке, нужно вынуть ее, если она деформированная или порванная, значит, проблема найдена, поменяйте на новую.
• Перестал работать блок управления электроникой. Не подлежит ремонту, нужна его замена, такой вид работ лучше поручить специалисту.

Основой считается то, что газ не поступает к устройству. Может, вы перекрыли вентиль газоподачи, либо случилось его выключение газовыми службами.

По окончании минуты после включения, электронный блок не получает сигнал от датчика контроля пламени.

Причины могут быть следующими:

• Присутствие воздуха в газовых трубках. Происходит во время первого включения во время установки, либо после длительного выключения. Нужно открыть горячую воду обождать минутку, закрыть, потом опять открыть и выполнять эти действия до той поры, пока никак не получится весь воздух и не загорится запальная горелка.
• Перекрыт, либо не полностью открыт газовый вентиль. Для устранения нужно открыть кран.
• Невысокое газовое давление. Возможно, во время установки применялся газовый шланг с меньшим диаметром, следует проверять, если все отвечает, обратиться в службу Горгаза с вопросом недостаточного газового давления.
• Окончился сжиженный газ в баллоне. Произвести смену баллона.
• Повреждено место соединения электронного узла управления с датчиком огня, электромагнитным клапаном запальной горелки. Для устранения необходимо проверить соединения, если требуется, заменить частично провода.
• Прибор измерения пламени размещён вдалеке от пламени горелки или электрод касается с главной горелкой. Установить хорошее положение датчика пламени (электрод прибора для измерений должен находиться в контакте с пламенем ключевой и вспомогательный горелок, не соприкасаясь с ними.)
• Засорение сопла или воздуховода запальной горелки. Эту поломку могут удалить профессионалы.
• Перестал работать электромагнитный клапан. Ремонту не подлежит, требуется полнейшая замена.
• Неверное расстояние между горелкой и свечей розжига. Для устранения поломки следует установить просвет около 4 мм.
• Накопление сажи на электроде или на измерителе пламени. Вы можете почистить ее от сажи, которая имеет особенность скапливаться в середине жиклеров горелки, это выполняется при помощи проволоки из меди, нагар убирается щеточкой с железной щетиной. По завершению работ необходимо проверить соединения на герметичность при помощи раствора на мыльной основе.
• Нарушен контакт между высоковольтным проводом и свечой. Проверить, насколько плотно соединены контакты.

Электромагнитные клапаны включаются до недавнего времени сигнала, поступающего от датчика, контролирующего проток воды.

• Сломаны электромагнитные клапаны. Не подлежат ремонту, нужна замена на новые.
• Сломан блок управления электроникой. Замена на новый, выполняется исключительно профессионалами.

Нева Люкс 6014 (вид снизу)

Розжиг ключевой горелки кончается неудачей 7 раз подряд (воспламеняется и тухнет через пару секунд).

Потенциальные причины поломки:

• Недостаточное газовое давление. Способ устранения — проверить, открыт ли полностью запорный клапан газа. Если вентиль открыт, обратиться в газовую службу.
• Измеритель пламени размещён вдалеке от огня ключевой горелки. Для нормальной работы аппарата требуется разместить измеритель в зоне огня горелки.
• Поломку электро-магнитных клапанов. Требуется замена профессионалом сервисной службы.
• Закипание стержня узлов, водяного или газового. Требуется замена.
• Накопление сажи на электроде датчика пламени. Почистить при помощи щетки из металла.

Срабатывание датчика тяги и выключение колонки. На экран предоставляется ошибка после 3-5 минут выключения, при условиях открытого крана горячей воды. Почему это происходит?

• Нет в дымоходе тяги. Необходимо очистить дымотвод. Необходимо смотреть, что эта колонка не необходима для одновременной работы с принудительной вытяжкой. Также необходимо проверить наличие тяги.
• Сломан прибор измерения тяги. Увидеть исправность входящих элементов для соединений, если окислились контакты, почистить.

Маленький расход газа для постоянной работы. Весьма распространа ошибка устройства neva Lux
