Ремонт и коды ошибок котлов Viessmann Vitopend 100-W
Замена проточного теплообменника
Закрыть настенный котел Viessmann Vitopend 100-W со стороны отопительного контура и со стороны контура водоразбора ГВС и слить из него воду.
Рис.8. Демонтаж проточного теплообменника
E – Подающая магистраль греющего контура, F – Обратная магистраль греющего контура, G – Трубопровод холодной воды, H – Трубопровод горячей воды
Проверить подключения контура водоразбора ГВС на наличие накипи, а подключения греющего контура на загрязнение. При необходимости очистить или заменить проточный теплообменник.
Работы по замене проточного теплообменника:
– Немного сместить шаговый двигатель A вверх.
– Повернуть адаптер шагового двигателя B с шаговым двигателем A на 1/8 оборота против часовой стрелки и вынуть его.
– Ослабить два винта C на проточном теплообменнике и вынуть проточный теплообменник D вместе с уплотнениями.
– Сборка проточного теплообменника D осуществляется в обратном порядке с использованием новых уплотнений. Крутящий момент крепежных винтов: 5,5 Нм.
– При монтаже следить за положением крепежных отверстий и правильной посадкой уплотнений.
– Обеспечить правильное положение при монтаже проточного теплообменника. Соблюдать маркировку “Top” (верх).
– Выполнить сборку водогрейного котла в обратном порядке.
– Наполнить водогрейный котел водой, прокачать (удалить воздух) и проверить герметичность.
Ограничитель температуры и датчики котла Висман Витопенд 100-W
Рис.9. Снятие ограничителя температуры и датчиков котлов Viessmann Vitopend 100-W
A – Ограничитель температуры, B – Датчик температуры котловой воды, C – Датчик температуры горячей воды на выходе (газовый комбинированный котел), D – Датчик контроля опрокидывания тяги, 5 – Датчик температуры емкостного водонагревателя (газовый одноконтурный котел)
Ограничитель температуры
Выполнить проверку на предмет того, что после аварийного отключения газовый топочный автомат не деблокируется, хотя температура котловой воды составляет ниже 90 °C.
– Отсоединить кабели от датчика.
– Проверить пропускание тока ограничителем температуры с помощью универсального измерительного прибора.
– Демонтировать неисправный ограничитель температуры.
– Установить новый ограничитель температуры.
– Для деблокирования повернуть ручку регулятора на короткое время до отказа вправо и затем обратно. Процесс розжига повторяется.
Датчик температуры котловой воды:
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
– Датчик температуры котловой воды находится непосредственно в теплоносителе (опасность ошпаривания).
– Перед заменой датчика слить воду из водогрейного котла.
Датчик температуры на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend):
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
– Перед заменой датчика опорожнить водогрейный котел на стороне контура водоразбора ГВС.
Датчик контроля опрокидывания тяги:
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
Датчик температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд):
– Отсоединить штекер 5 от кабельного жгута снаружи контроллера.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
Индикация неисправности (коды ошибок) котлов Viessmann Vitopend 100-W и их устранение
A0 – Горелка блокирована
Давление газа слишком низкое – Проверить давление газа и реле контроля давления газа
E0 – Горелка блокирована
Сработало устройство контроля опрокидывания тяги – Проверить газоход. Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация неисправности “F6”).
F2 – Неисправность горелки
Сработал ограничитель температуры – Проверить уровень наполнения отопительной установки. Проверить циркуляционный насос. Удалить воздух из установки.
Проверить ограничитель температуры соединительные кабели. Для деблокирования повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс).
F3 – Неисправность горелки
Сигнал пламени имеется уже при пуске горелки – Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2).
F4 – Неисправность горелки
Отсутствует сигнал наличия пламени – Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг, трансформатор зажигания.
F6 – Неисправность горелки
Сработало устройство контроля опрокидывания тяги – Проверить датчик опрокидывания тяги.
F30 – Горелка блокирована
Короткое замыкание датчика температуры котла – Проверить датчик температуры котловой воды.
F38 – Горелка блокирована
Обрыв датчика температуры котла – Проверить датчик температуры котловой воды.
F50 – Нет приготовления горячей водыКороткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд) – Проверить датчик.
F51 – Нет приготовления горячей воды
Короткое замыкание датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend) – Проверить датчик температуры.
F58 – Нет приготовления горячей воды
Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел Viessmann Vitopend 100) – Проверить датчик.
F59 – Нет приготовления горячей воды
Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Висман Витопенд) – Проверить датчик.
b0 – Горелка блокирована
Короткое замыкание датчика контроля опрокидывания тяги – Проверить датчик контроля опрокидывания тяги.
b8 – Горелка блокирована
Обрыв датчика контроля опрокидывания тяги – Проверить датчик.
Возможные причины изменения температуры в помещении
В помещениях слишком холодно:
– Неправильная настройка регулятора температуры помещений – Установить на регуляторе температуры помещений нужную температуру помещения.
– Отопительная установка отключена – Включить сетевой выключатель. Включить главный выключатель при его наличии (находится за пределами котельной). Проверить предохранитель в распределительном электрическом щите (предохранитель домового ввода).
– Неправильная настройка контроллера – Установить ручкой регулятора более высокую температуру теплоносителя.
– Приоритет приготовления горячей воды – Закончить отбор горячей воды или дождаться окончания нагрева емкостного водонагревателя.
– Индикация неисправности на дисплее: Появляется символ “U” и код неисправности, например, “F2” – Повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс).
Если снова появится индикация неисправности, обратиться на фирму по отопительной технике.– Воздух в отопительной установке – Удалить воздух из радиаторов.
– Отсутствует топливо – Открыть запорный газовый кран.
– Неисправность в системе приточного воздуха или в газовом тракте – Обратиться в сервисную службу по отопительной технике.
– Циркуляционный насос неисправен – Обратиться в сервисную службу.
В помещениях слишком тепло:
– Неправильная настройка регулятора температуры помещений – Установить на регуляторе температуры помещений нужную температуру помещения
– Неправильная настройка контроллера – Установить ручкой регулятора
более низкую температуру горячей воды.
__________________________________________________________________________
Ошибки газовых котлов Ферроли
Ошибки газовых котлов Аристон
Неисправности и ремонт Ферроли
Эксплуатация и ремонт котлов Baxi
__________________________________________________________________________
__________________________________________________________________________
Ошибки газовых котлов Бакси
Ремонт и настройки котлов Китурами
Эксплуатация котлов Daewoo
Ошибки газовых котлов Беретта
__________________________________________________________________________
__________________________________________________________________________
Регулировки и ремонт Протерм Гепард
Ошибки газовых котлов Будерус
Ошибки газовых котлов Вайлант
Неисправности и ремонт Навьен
_______________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Коды типичных ошибок в газовых котлах Viessmann
Цена
от | до | грн. |
Производители
- ATON
- BAXI
- Bosch
- Hotpoint-Ariston
- Immergas
- Italtherm
- Kospel
- NEON
- Nova Florida
- Protherm
- Teknix
- Tenko
- Vaillant
- Viessmann
Все брендыОсновные бренды
Конструкция
- газовый обычный
- газовый конденсационный
- газовый с бойлером
- твердотопливный
- ТТ пиролизный
- ТТ длительного горения
- электрический котел
- электродный котел
- жидкотопливный котел
- комби (газ / дизель)
- комби (газ / уголь)
- комби (газ / электричество)
- комби (ТТ / электричество)
Установка
- настенный
- напольный
- парапетный
Тип
- одноконтурный
- двухконтурный
Полезная мощность
- ≤ 5 кВт
- 6 – 10 кВт
- 11 – 15 кВт
- 16 – 20 кВт
- 21 – 25 кВт
- 26 – 30 кВт
- 31 – 35 кВт
- 36 – 40 кВт
- 41 – 45 кВт
- 46 – 50 кВт
- > 50 кВт
Площадь отопления
- ≤ 50 м²
- 51 – 75 м²
- 76 – 100 м²
- 101 – 125 м²
- 126 – 150 м²
- 151 – 175 м²
- 176 – 200 м²
- 201 – 250 м²
- 251 – 300 м²
- 301 – 500 м²
- > 500 м²
Функции и возможности
- автономные (без электрики)
- циркуляционный насос
- выносной блок управления
- Wi-Fi (управление с Интернета)
- программатор
- датчик наружной температуры
- бункер для сырья (топлива)
- варочная поверхность
- летний режим работы
- режим «теплые полы»
- мин. t теплоносителя ≤ 35 °C
- горячий старт
- стеклянная панель
Шина управления
- Bus BridgeNet
- eBus
- EMS
- OpenTherm
Камера сгорания (для газа)
- открытая (дымоходный)
- закрытая (турбированный)
Материал теплообменника
- алюминий
- медь
- нержавеющая сталь
- сталь
- чугун
Источник питания (для электро)
- однофазный (230 В)
- трехфазный (400 В)
Подключение дымохода
- 100 мм
- 110 мм
- 125 мм
- 130 мм
- 140 мм
- 150 мм
- 160 мм
- 180 мм
- 200 мм
- 60/100 мм
- 75/100 мм
- 80/80 мм (раздельный)
- 80/125 мм
- 100/125 мм
- 100/150 мм
Подключение отопительного контура
- 3/4″
- 1″
- 1 1/4″
- 1 1/2″
Подключение контура ГВС
- 1/2″
- 3/4″
- 1″
- 1 1/2″
Вопросы и пожелания по подбору (поиску) товара →
Каталог отопительных котлов 2023 – новинки, хиты продаж, купить отопительные котлы.
Коды неисправностей Viessmann — THS Сантехника и отопление, Нортгемптон
Самодиагностика неисправностей котла.
Котлы Viessmann известны своей превосходной энергоэффективностью и надежностью. Viessmann — немецкий производитель котлов с более чем 100-летней историей. Будучи немцем, вы уже знаете, что это будет прочная единица. Котлы Viessmann просты в установке и обеспечивают легкий доступ для обслуживания и ремонта.
Наиболее распространенные коды ошибок, которые вы найдете на вашем котле Viessmann: 50 , 51 , 58 , 59 , сообщение об ошибке Показания манометра ниже 1 бар а зимой код ошибки F4 EE . Если вы видите этот код на дисплее котла, это будет означать, что конденсатная труба заблокирована. Доверьте ремонт вашего котла нашим специалистам по ремонту котлов.
Если у вас 50 , 51 , 58 , 59 – Нет горячей воды, но работает отопление – у вас проблема с ГВС. Датчик температуры бака ГВС или обрыв провода имеют короткое замыкание или обрыв цепи.
Viessmann Vitodens 200, -W, 222-F, Vitodens 111-W, Vitodens 100-W CombiPLUS, Vitodens 050-W Коды неисправностей/ошибок.Код неисправности/ошибки | Возможная причина |
---|---|
0Б | Горелка заблокирована, автомат горения переключается на блокировку – Vitodens 200 – Vitodens 100-W Неправильное направление потока, Недостаточный расход воды, Дефект реле протока, На работу системы вентиляции повлиял сильный ветер (Требуется мастер по ремонту котлов ). |
0А | Vitodens 200 – Неверная скорость вращения вентилятора. Органы управления переключаются в режим блокировки. (Требуется мастер по ремонту котлов) |
0F | Vitodens 200-W – Требуется обслуживание. ( Northampton & Wellingborough : Требуется инженер по обслуживанию котлов) |
E1, E7, E8, E9, EA, EB, EC, FF2 | Все котлы Viessmann – Режим неисправности горелки – Во время калибровки слишком высокая ионизация |
Д4 | Все котлы Viessmann – Перегорел предохранитель F2 или сработал фиксированный верхний предел |
F6, 58, F9, FE1, FE2, FF6 | Все котлы Viessmann – Реле давления газа показывает отсутствие давления газа или неисправность электрического соединения – Перекрыт газовый клапан , Многочисленные проблемы с подачей газа , Неисправно реле давления газа (Требуется инженер по ремонту котлов) |
ФК | Все котлы Viessmann -Режим неисправности горелки. Неисправен газовый клапан , Вентиляционная система заблокирована , Неисправно управление клапаном модуляции |
38 | Vitodens 100-W – Обрыв провода датчика температуры воды – (Требуется мастер по ремонту котлов) |
35 | Vitodens 200 – Была нажата кнопка сброса при выключенной горелке, но переключатель проверки выбросов повернут на символ руки. |
40, 44 | Все котлы Viessmann – Отопительный контур 2 со смесительным клапаном питания короткое замыкание на датчике температуры |
80, 81, 82, 83, ФД | Все котлы Viessmann – Короткое замыкание датчика температуры воды или блока управления горелкой |
90, 91, 92, 93, 94, 98, 99, 9А, 9В, 9С, 9Е, 9F, АВ | Все котлы Viessmann – Короткое замыкание датчика температуры |
B9, ED, F0, FE5, FEC, FED, FEE, FEF, FFD, FFF | Все котлы Viessmann – Неисправность блока управления котлом (Требуется мастер по ремонту котлов) |
C2-C8, CD-CF, D2-D8, DA-DF, E0 | Все котлы Viessmann – Обрыв цепи на шине KM BUS к блоку управления солнечными коллекторами Расширение AM1 , DE-DE3 M1 , Ошибка связи |
CC, F0 | Vitodens 200 – Большие колебания напряжения приводят к блокировке автомата горения – Датчик перепада давления воздуха или обрыв цепи |
ФЭ | Все котлы Viessmann – Неисправность основной печатной платы, Режим неисправности горелки |
A3, B0, F1, FE1, FE2 | Все котлы Viessmann – Проверьте центр температуры дымовых газов, возможно, он неправильно расположен |
Viessmann Vitodens 100 – Нет кода неисправности, но нет зажигания.
..- #1
У нас есть Viessmann Vitodens 100, у которого за последние несколько лет возникли проблемы. Этой зимой к нам обратился мастер по ремонту Viessmann, чтобы устранить неисправность F4, и он одновременно заменил ряд деталей, которые обычно обнаруживают проблемы на этой модели.
Теперь у нас больше проблем – на данном этапе кода ошибки нет, но котел не зажигается, когда мы включаем отопление или горячую воду. Вы можете услышать, как он включается и звук зажигания, но на самом деле этого не происходит.
Есть мысли? Это случалось несколько раз, но нам удалось запустить его – сегодня утром не удалось вообще. Я не хочу вызывать другого мастера, когда они только что сделали так много работы над ним.
Спасибо за совет.
Котел2
- #2

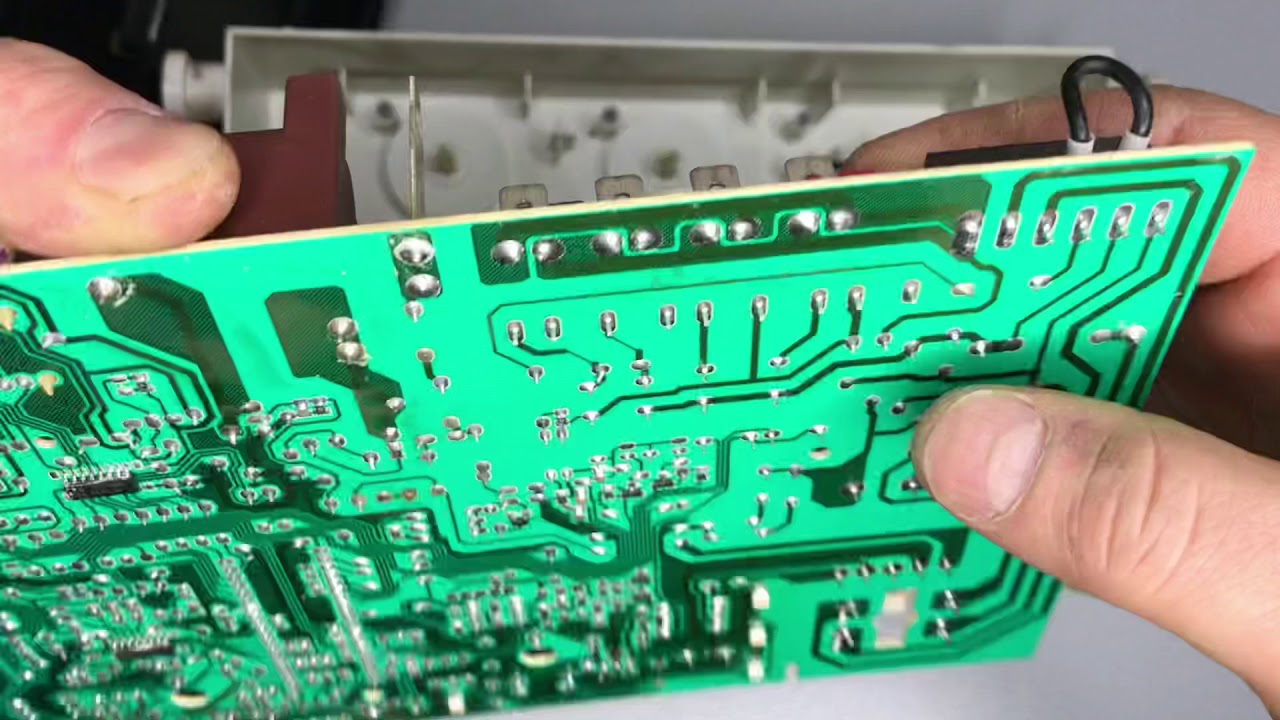

если у вас есть зажигание, но нет пламени, то через 5 секунд котел должен перезапуститься и повторить попытку, большинство котлов предпримут до 4 попыток, прежде чем отключиться с кодом блокировки, тот факт, что этот котел этого не делает указывает на то, что вам понадобится RGI, который предпочтительно обучен Viessmann, может быть неисправность печатной платы или, может быть, тахограф на вентиляторе, заставляющий печатную плату ожидать сигнала от вентилятора, который никогда не материализуется?? Работа для инженера RGI, техника, Уоллера или кого-то еще, что бригада ПК настаивает на том, чтобы позвонить нам в данный момент!
Фасоль
- #3
вы уверены, что слышите зажигание/искру??…
я постоянно работаю на этих котлах и есть некоторые общие неисправности..
должен быть код неисправности…
- #4
сколько лет у вас был котел. возьми у тебя старые 100. отдаю должное Viessmann, они держат руки вверх и признают. у них были проблемы со старыми 100. новые превосходны. хотя это не помогает в твоей ситуации. направьте и дайте им ад. p.s. там очень полезные люди. даже из-за войны объясните, что у вас было.
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Водопроводчик/инженер-газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
viessmann vitodens 100
- райенс
- Сантехника и центральное отопление
2
- Ответы
- 18
- просмотров
- 8К
kevplumb
Viessmann vitodens 100 Котел производит только ГВС
- ericd2477
- Сантехника и центральное отопление
- Ответы
- 3
- просмотров
- 3К
универсальный
Vitodens 100-W Выполняет циклы, но не зажигает, нет сообщения об ошибке
- Джейк48
- Сантехника и центральное отопление
- Ответы
- 8
- просмотров
- 3К
Agile
viessmann vitodens 100 compact надежность
- xray1
- Сантехника и центральное отопление
- Ответы
- 2
- просмотров
- 4К
