Газовая колонка Нева 3208 – модель водонагревателя российского бренда. Изделие отличается продолжительным сроком эксплуатации и отлично подходит для использования в квартире или доме. Кроме того, к ней всегда можно найти подходящие запасные детали.
Нева 3208 – одна из самых простых моделей водонагревателей, поэтому использовать ее очень просто
Устройство

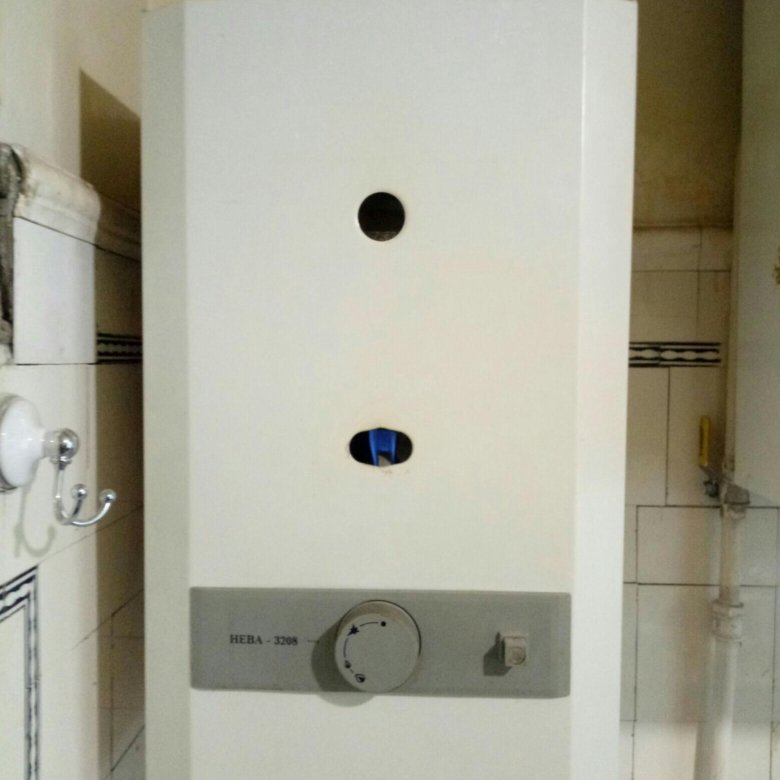

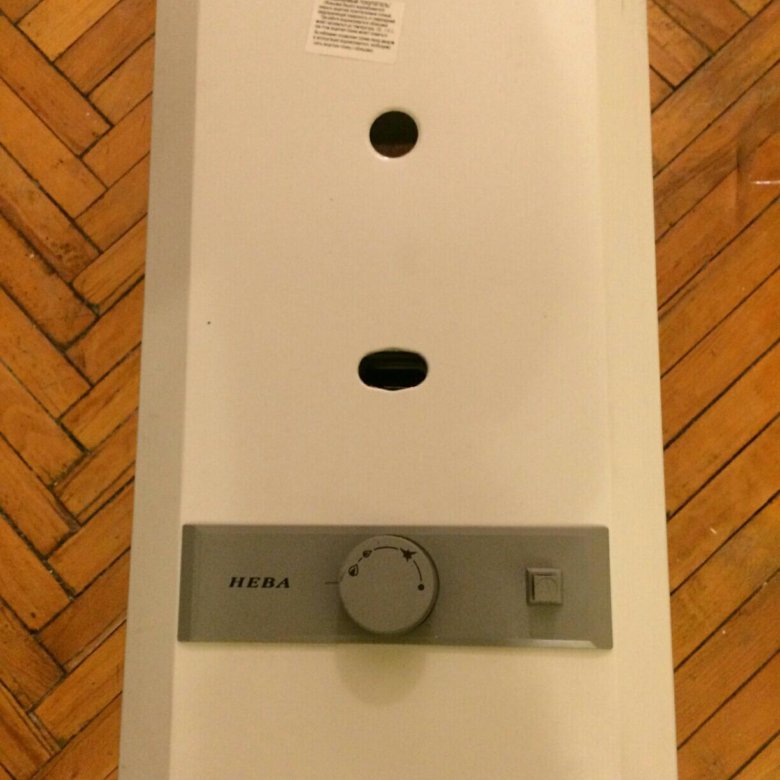

Проточная газовая колонка Нева 3208 устройство имеет простое. Минимальное давление для работы составляет 0,15 атмосфер. Мощность оборудования составляет 23,2 кВт, а производительность 6,5 л/мин.

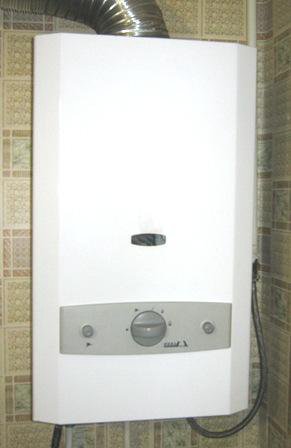

Устанавливают колонку в вертикальном положении, необходимые магистрали подводят к нижней части.

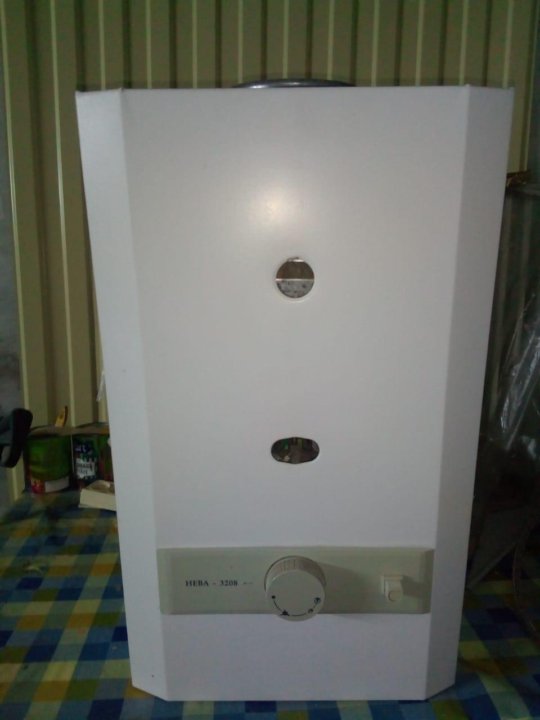

Изделие имеет довольно компактные размеры – 730×390×280 мм, вес составляет 19,5 кг. Колонка оснащена системой электронного розжига.
Основные элементы модели:
- газовая горелка;
- теплообменник;
- газовый и водяной узлы;
- система безопасности;
- подводки для газа и воды;
- воздуховод.
Колонка имеет автоматическое управление, но можно управлять ее работой в ручном режиме. Необходимые рабочие параметры отражаются на дисплее. В конструкции также предусмотрен таймер и другие элементы.
Выбрать модель водонагревателя с учетом различных параметров можно в нашем интернет-магазине.
Запуск колонки происходит в момент открытия крана горячей водой
Включение
Газовая колонка 3208 нравится пользователям за простое и понятное управление. Она экономична в работе и не зависит от электричества.
Полное описание работы колонки описано в инструкции по эксплуатации. Также в документе можно найти информацию об установке оборудования, его техническом обслуживании и возможных неполадках.
Включение газовой колонки Нева нужно проводить по следующей схеме:
- Открыть кран на газопроводе.
- Открыть вентиль холодной воды (перед агрегатом).
- Передвинуть ручку в положение «Розжиг».
- Нажать на кнопку электромагнитного клапана и несколько раз придавить кнопку пьезорозжига (либо воспользоваться спичкой) до тех пор, пока не загорится пламя.
- Отпустить кнопку электромагнитного розжига и следить за тем, чтобы огонь не погас.
Установку колонки рекомендуется осуществлять аккуратно и внимательно
- Передвинуть газовую ручку до положения «Большое пламя».
В это время горит только запальная горелка, но не основная.
- После открытия водопроводного крана произойдет зажигание основной горелки.
В это время горит только запальная горелка, но не основная.
Регулировать интенсивность пламени и температуру нагрева можно путем поворачивания ручку между положениями «Большое пламя» и «Малое пламя».
Выключение колонки проводят в обратном порядке. Важно закрыть сначала общий кран на газовой трубе, а затем вентиль на трубе холодной воды.
Заказать установку водонагревателя в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел « услуги».
Причины неисправностей
Колонка Нева 3208 является одной и первых среди отечественных вариантов газовых колонок. Несмотря на простое устройство она все же может выходить из строя. Выделяют несколько проблем, которые могут возникать в процессе ее эксплуатации:
- Не зажигается запальник при помощи пьезорозжига, но от спичек пламя загорается. Одна из причин – отсутствие искры между свечой и запальником. Необходимо проверить соединение между этими элементами. Еще одной причиной является слабая искра. Специалисты рекомендуют оставить между электродом свечи и запальником расстояние в 5 мм.
Одна из причин – отсутствие искры между свечой и запальником. Необходимо проверить соединение между этими элементами. Еще одной причиной является слабая искра. Специалисты рекомендуют оставить между электродом свечи и запальником расстояние в 5 мм.

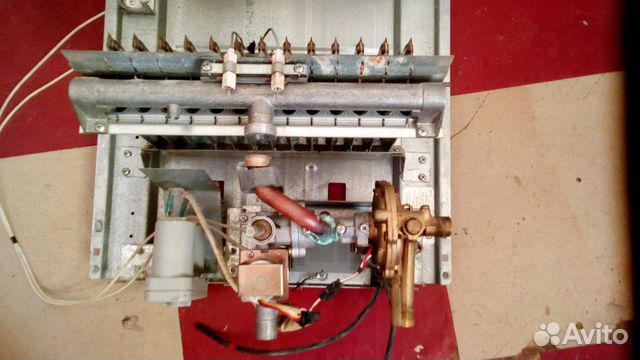

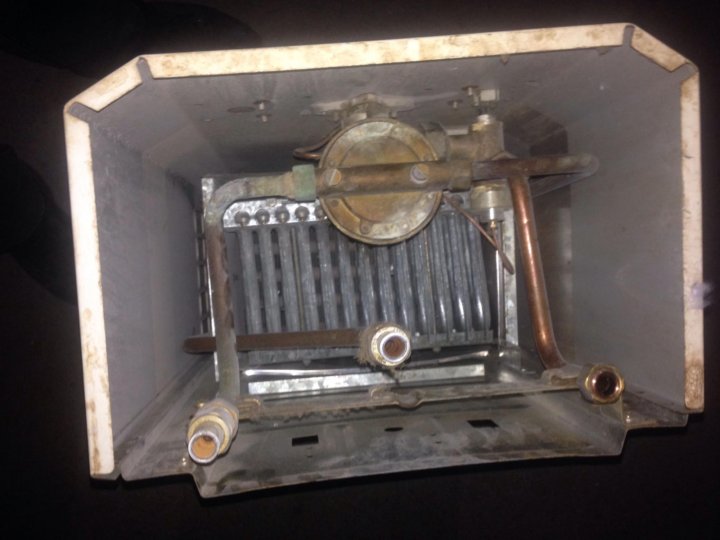

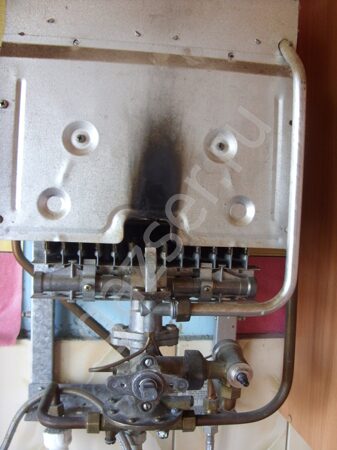

Оборудование без передней панели
- При зажигании основной горелки слышен хлопок, затем происходит выброс пламени из окошка кожуха. Проблема возникает, если пламя запальника слишком маленькое либо отклоняется в сторону. Поэтому оно не доходит до основной горелки. В этой ситуации рекомендуется обратиться к специалистам, чтобы они прочистили сопло или канавку на пробке крана, подводной воздушный канал. Еще одним провоцирующим фактором является неисправный замедлитель зажигания.
- При закрытии крана с горячей водой не гаснет основная горелка. Причиной неполадки является заклинивание штока газового либо водяного блока. Рекомендуется пригласить опытного мастера для устранения данной неисправности.
- Агрегат отключается после непродолжительной работы. Причины две – отсутствует тяга в дымоходе либо закончился газ в баллоне. После устранения данных недостатков колонка должна работать нормально.
Причины две – отсутствует тяга в дымоходе либо закончился газ в баллоне. После устранения данных недостатков колонка должна работать нормально.

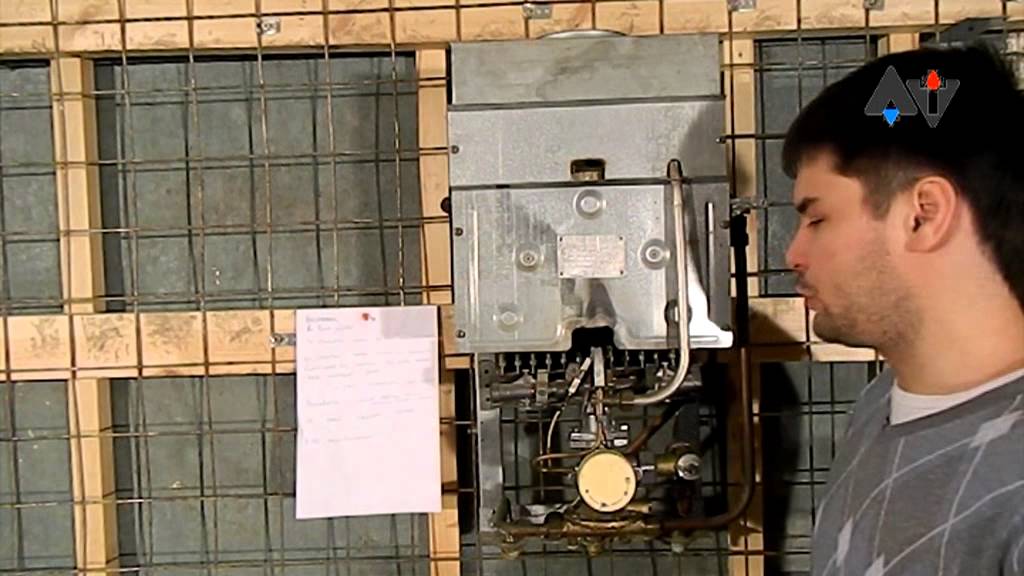

В видео специалист делится полезной информацией о газовых колонках
- Не зажигается основная горелка при открытом кране с горячей водой. Подобное происходит при недостатке газа либо его низком давлении. Стоит проверить, полностью ли открыт вентиль на газопроводе. Отсутствие пламени также возникает при низком давлении воды – в такой момент лучше не пользоваться колонкой совсем. Горелка может не загораться также при поломанной тарелке водяного блока, наличии засоров в фильтре воды.
- Не зажигается запальник. Неисправность возникает при отсутствии газа, наличии воздуха в газовых коммуникациях либо засорах в сопле запальника. Подобные проблемы можно решить самостоятельно или вызвать специалиста газовой службы.
- Запальник гаснет после отпускания электромагнитного клапана. Происходит подобное из-за отсутствия необходимого нагрева термопары, нарушения электрической цепи между термопарой и электромагнитным клапаном, а также при нарушении работы одного из элементов. Для устранения проблемы рекомендуется внимательно проверить все контакты, при необходимости их зачистить. Иногда требуется помощь мастера.
Происходит подобное из-за отсутствия необходимого нагрева термопары, нарушения электрической цепи между термопарой и электромагнитным клапаном, а также при нарушении работы одного из элементов. Для устранения проблемы рекомендуется внимательно проверить все контакты, при необходимости их зачистить. Иногда требуется помощь мастера.
Это основные проблемы, возникающие в процессе эксплуатации колонки Нева 3208.
Коротко о главном
Газовая колонка 3208 – модель водонагревателя, которая устранит проблему, связанную с отсутствием горячей воды. Отличается простым устройством и демократичной ценой. В процессе эксплуатации возможно возникновение некоторых проблем, однако многие из них возможно решить самостоятельно. В некоторых случаях потребуется помощь специалиста, поскольку вмешиваться в работу газового оборудования опасно.
Есть ли у вас опыт использования газовой колонки Нева 3208?
Автор
Руслан Темченко Специальность: Инженер
Все статьи
Поделиться
Поделиться
Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство.
Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.
Обзор неисправностей газовой колонки Нева 3208

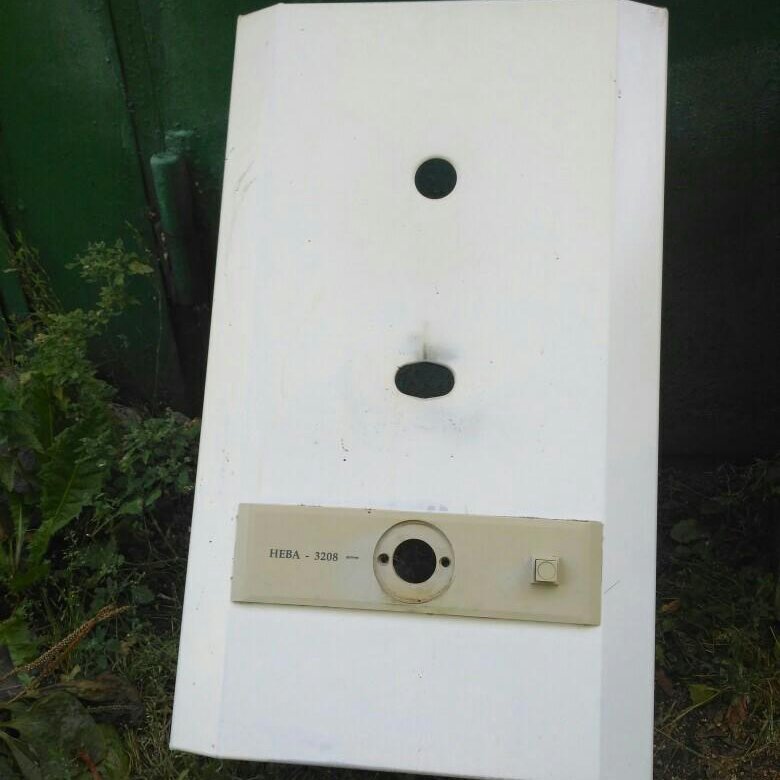

Газовая колонка НЕВА 3208 –популярный на постсоветском пространстве агрегат, который часто можно встретить в жилых домах, лишенных централизованного ГВС. Она отличается примитивностью конструкции при отменной надежности основных узлов. Именно простота газовой колонки НЕВА 3208 стала ключевым фактором ее долговечности и выносливости. Недаром агрегаты, выпущенные десятки лет назад, функционируют и в наши дни.
Но ничто не вечно, и уж тем более советские водонагревательные машины. Колонка НЕВА 3208 представляет собой поточный газовый нагреватель, который из-за значительного морального и физического устаревания время от времени выходит из строя. И, несмотря на неприхотливость в обслуживании, вам как потенциальному владельцу модели НЕВА 3208 стоит быть готовым к появлению ряда распространенных неисправностей. Для этого мы постараемся подробно описать самые частые из них, а также поделимся методами их устранения своими силами.
Диагностика поломок
Какая бы неполадка не появилась при работе колонки НЕВА 3208, для ее устранения вам в первую очередь необходимо перекрыть подачу газа и воды в систему, а уж только затем приступать к ремонту. После этого вам необходимо демонтировать кожух колонки. Для этого нужно снять круглую рукоять контроля пламени, которая закрепляется на штоке специальной пружинкой. Рукоять снимается обыкновенным стягиванием. Когда она демонтирована, вы можете добраться до двух крепежных винтов, которые фиксируют кожух. В задней части конструкции также располагаются фиксирующие штифты. Когда кожух, наконец, снят – мы можем приступать к выявлению неисправности.
Типичная для газовой колонки НЕВА 3208 неисправность – это проблемы с зажиганием.
Рассмотрим основные причины, почему не зажигается газовая колонка НЕВА 3208, а также методы устранения подобных проблем.
Отсутствие тяги
Пожалуй, отсутствие тяги является одной из самых частых причин, по которым не зажигаются колонки Нева серии 3208.
Если агрегат установлен в помещении, где стоят металлопластиковые окна, интенсивности притока свежего воздуха может оказаться недостаточно для нормального функционирования водонагревательной техники. Если тяга отсутствует – колонка перегревается, в результате чего срабатывает защитное реле.
Если колонка не зажигается – подождите несколько минут, открыв окно на проветривание. Теперь попробуйте зажечь ее снова. Если она будет работать нормально – значит, причина выявлена. Определить уровень тяги просто. Для этого нужно попробовать зажечь фитиль сразу после погасания газа. Если фитиль горит даже тогда, когда вы перестали удерживать регулятор газа, то это говорит о наличии тяги.
Но металлопластиковые окна – не единственная причина неисправности газовой колонки НЕВА 3208. Малая тяга может быть спровоцирована засорением системы вентиляции сажей или посторонними предметами. Чтобы проверить тягу, извлеките из канала трубу газоотведения, откройте форточку и приложите к каналу бумажный лист.
Если лист держится, то это говорит о достаточной тяге в системе. Аналогичную проверку можно произвести с помощью зажженной спички. Если же тяга недостаточна – рекомендуем обратиться к специалистам, занимающимся чисткой вентиляционных каналов.

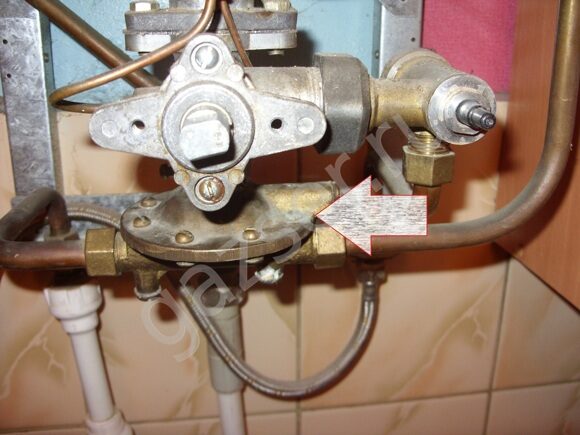

Проблемы с водяным узлом
Нередко колонка НЕВА 3208 отказывается зажигаться тогда, когда напор воды в системе недостаточно высок или неисправен водяной узел агрегата. И если в первом случае мы можем только смириться с плохой работой коммунальных служб, то во втором ремонт газовой колонки НЕВА 3208 своими руками может быть произведен безотлагательно и с минимальными потерями для кошелька.
Как идентифицировать неисправность водяного узла? Сравните напор холодной воды и напор, идущий из колонки. Если второй значительно менее интенсивный, чем первый, то проблема заключается в засоренности сетчатого фильтра. Не удивляйтесь внезапному возникновению проблемы, так как подобное часто случается при отключении и последующем возобновлении подачи воды.

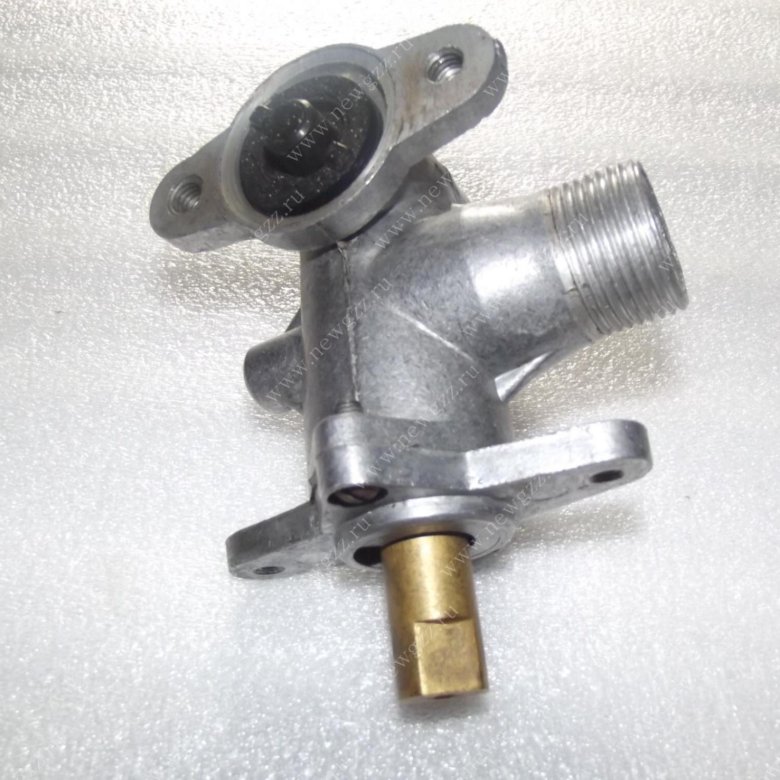

Чтобы произвести чистку фильтра, нужно открутить накидную гайку в том месте, где подается вода, извлечь и промыть сетку вместе с калибровочным отверстием.
Если же вам не удалось визуально определить изменения в интенсивности подачи воды – есть смысл оценить состояние резиновой мембраны в узле. Для этого открутите накидные гайки и винты, фиксирующие. Затем разберите конструкцию, открутив 8 винтов. Нужная нам резиновая мембрана находится между двумя половинками водяного узла. Если вы обнаружите деформацию мембраны (в идеальном состоянии она должна быть плоской), то причина неисправности выявлена.
Не будет лишним также промыть полости водяного узла и фильтрующую сетку. Заменить стандартную мембрану лучше на силиконовую, так как она радует долговечностью. После замены можно собрать водяной узел, закрутив все фиксирующие элементы до упора. Чтобы мембрана была зажата равномерно, рекомендуется докручивать винты по диагонали.
Итоги

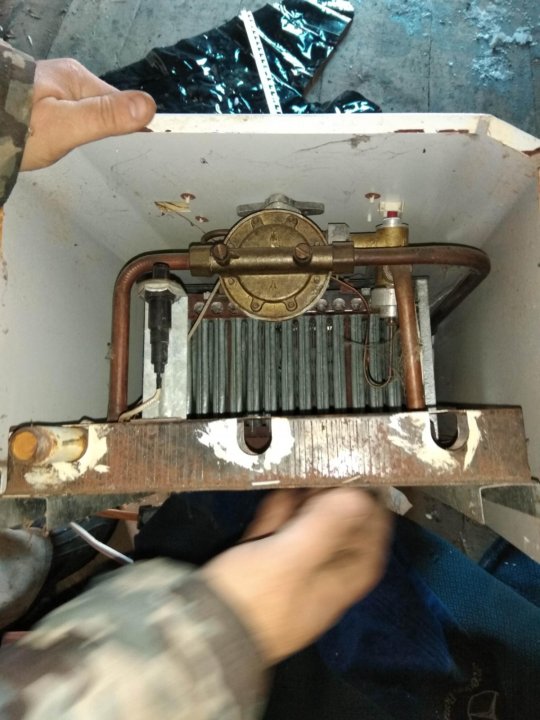

Мы рассмотрели, как производить ремонт газовой колонки НЕВА 3208 своими руками на примере самых распространенных поломок.
- Устранение течи в соединениях;
- Замена медного патрубка подачи воды;
- Чистка запальника;
- Удаление накипи с теплообменника;
- Проверка термопредохранителя;
- И многое другое.
Вышеприведенные советы помогут вам самостоятельно устранить большую часть неисправностей, не обращаясь за помощью к специалистам.
Водонагреватель газовый невская 3208 Ремонт своими руками
Колонка газовая Протон-1М
Заводское наименование данных моделей ВПГ – 1712 – В11 – УХЛ4.2. Внешний вид аппарата показан на рис. 1. Габаритные размеры (высота X ширина X глубина) составляют 719X360X230 мм, масса – 13 кг, производительность – 5 литров горячей воды в минуту.
Функциональная схема газовой колонки представлена на рис. 2.
Рассмотрим подробнее принцип работы устройства.
Холодная вода из водопровода или колодца под давлением 2,0…2,5 кг/см2 из входа 15 поступает в теплообменник 23. Здесь вода нагревается до заданной температуры и через выход 4 поступает в горячую система водоснабжения помещений. Природный газ из магистрали через вход 18 поступает в вентиль 19. Назначение вентиля 19 – прерывание подачи газа в случае аварийного отказа в колонке или недостаточного давления газа во входной магистрали. Пройдя клапан, газ поступает в редуктор, снижающий избыточное давление, а затем через клапан 22 – на центральную горелку 25. Центральная горелка поджигается пламенем пилотных горелок 7, 20, 21.
При выключении устройства кнопкой 1 и удержании ее в течение 3 секунд. Рычаг 16 открывает клапан 19 и клапан 17. Газ поступает в горелку быстрого розжига 20. Кнопка 1 содержит пьезорозжиг, соединенный со свечой зажигания 5.
В момент нажатия на кнопку 1 между центральным штифтом свечи зажигания возникает искра. и корпус, воспламеняющий газ в горелках 7, 20, 21. Через короткое время (2-3 секунды) на термопарах 6, 8 возникает ЭДС, которая удерживает вентиль 19 открытым. При нажатии кнопки 2 «Открыть» газ через редуктор 24 и вентиль 22 поступает к основной горелке 25. В исходном состоянии вентиль закрыт и открывается при наличии протока горячей воды.
Стабильность температуры воды на выходе из аппарата обеспечивается редукционным клапаном 24 и клапаном 14, поддерживающими постоянное давление газа и воды, задаваемое регулятором, расположенным на передней панели аппарата. В модели «Протон-1М-1» дополнительно установлен термометр для визуального контроля температуры воды. Устройство выключается нажатием кнопки 3 «Тушение», механически связанной с кнопкой 1 «Зажигание» и кнопкой 2 «Открытие». После первого щелчка основная горелка выключается. Устройство переходит в режим ожидания, когда включена только пилотная горелка.
Затем при дальнейшем нажатии после второго щелчка выключается и запальная горелка. Чтобы перевести газовую колонку из дежурного режима в рабочий, достаточно открыть кран в системе горячего водоснабжения. Рассмотрим работу системы автоматики колонны в различных аварийных ситуациях.
Неисправности газовой колонки “Протон”
#1. Погасла запальная горелка
Возможные причины: кратковременное прекращение подачи газа, сдувание пламени порывом воздуха, неисправность термопары. В результате термопара 6 перестает нагреваться, напряжение на ее выходах снижается до нуля. Электромагнитный клапан 19 отключается пружиной и прерывает подачу газа в аппарат. Колонка выключается.
№2. Отсутствие тяги в дымоходе
Возможные причины: засор дымохода, механическое повреждение. В этом случае резко снижается истечение горячего газа через дымоход. Температура термостата 26 поднимается выше 90°С и термостат отключается. В результате цепь подачи напряжения на вентиль 19 разрывается и устройство отключается.
№3. Отсутствие воды в теплообменнике
Возможная причина – нарушение герметичности теплообменника. Температура теплообменника 23 резко возрастает. При температуре выше 1300С предохранитель 9, расположенный на термостате, плавится. Цепь подачи напряжения на вентиль 19 разрывается и колонка отключается.
№4. Кратковременное прекращение подачи газа от магистрального
Возможные причины – ремонтные работы на магистральном газопроводе. В результате запальная горелка 7 гаснет, термопара 6 перестает генерировать ЭДС, а электромагнитный клапан 19 прерывает подачу газа. При возобновлении подачи газ не сможет поступить в устройство, так как вентиль 19 закрыт. Для возобновления работы необходимо снова включить колонку. Делается это обычным способом.
№ 5. Прерывание подачи воды или падение давления ниже 25кПа (0,25 кг/см2)
Снижение давления в городском водопроводе происходит в основном у потребителей, проживающих на верхних этажах многоэтажек во время часы максимального потребления воды.
Для загородного дома возможны причины: снижение дебита (производительности) скважины, неисправность водопроводной станции. Для предотвращения несчастного случая в устройстве есть устройство, называемое «водяным блоком». Устройство работает следующим образом. При отключении воды давление в полостях А и В выравнивается. Мембрана 27 перемещается вправо и клапан 22 перекрывает подачу газа на основную горелку. Колонка переходит в режим ожидания.
В целях обеспечения надежности газовой колонки элементы схемы автоматики комплектуются деталями производства известных зарубежных фирм, например, термостат производства английской фирмы Elmwood Sensor, а электромагнитный клапан и термопару производит чешская компания Mora Moravia. Для защиты от попадания посторонних предметов на входе газа и воды устанавливаются фильтры. О надежности и качестве устройства свидетельствует и тот факт, что Протон-1М является победителем конкурса «100 лучших товаров России».
Колонка газовая “Протон – 3/3-1”
Заводское наименование данных моделей “ВПГ-17 12-В11-УХЛ 4,2”.
Они имеют мощность 17 кВт, габаритные размеры 809 Х 360 Х 250 мм, вес – 15 кг и производительность – 5 литров горячей воды в минуту. Функциональная схема аппарата представлена на рисунке.
Рассмотрим принцип работы аппарата Протон – 3/3-1.
Для включения газовой колонки нажмите кнопку 3 электромагнитного клапана до упора. Удерживая кнопку 3, нажимают кнопку 1 пьезоподжига. Газ из магистрали проходит через вентиль 5, фильтр 23 и поступает в запальную горелку 18. Искра на свече зажигания 17 поджигает газ. После этого кнопку 1 отпускают. Удерживайте кнопку 3 нажатой (около 30 секунд). За это время термопара 16 нагревается. На его выходе возникает ЭДС, которая удерживает электромагнитный клапан 6 в открытом состоянии. Теперь кнопку 3 можно опустить. Радиатор. Газ начнет поступать на основную горелку 19.только после открытия крана горячей воды в системе. При этом откроются клапаны 9, 10 и загорится горелка. Устройство имеет водяной редуктор 13, позволяющий поддерживать постоянную температуру воды на входе при изменении давления в водопроводе.
Устройство имеет термометр для контроля температуры горячей воды. На передней панели колонки расположены ручки регулировки подачи газа на основную горелку и расхода воды. Работа системы автоматики при возникновении нештатных ситуаций (аналогично рассмотренной ранее на аппарате “Протон – 1 М”).
Недостатки газовой колонки “Протон – 3/3 – 1” по сравнению с “Протон – 1М”:
- за счет отсутствия дополнительной термопары время включения колонки увеличено с 3 до 30 сек;
- из-за отсутствия газового редуктора не контролируется изменение давления газа на входе, что приводит к увеличению нестабильности температуры горячей воды;
- недостаточная механическая прочность кнопки активации электромагнитного клапана.
К преимуществам «Протон – 3/3-1» можно отнести более низкую цену при высокой степени надежности схемы автоматики.
Обзор громкоговорителей Тула
“Протон-1М”
Производственное обозначение ВПГ-1712-В11-УХЛ4.
2. Размеры – 71,9х36х23 см (высота/ширина/глубина). Весит устройство немного – 13,5 кг. Нагретая вода подается со скоростью 5 л/мин.
“Протон 2”
17 кВт. 15 кг – вес. Технические характеристики такие же, как и в предыдущей версии. Они отличались более низкой стоимостью. Снижение цены было достигнуто за счет упрощения конструкции газоводяного агрегата. Нет редукторов – следовательно нет и стабильности параметра. Также не предусмотрен термометр. На фасаде – кнопочный рычаг пьезорозжига и механический регулятор.
Прибор может работать при низком давлении в водопроводах – этот факт важен для потребителей без централизованного водоснабжения. Минимум устанавливается регулировочным винтом, расположенным непосредственно на редукторе воды.
Конструктивная простота и отсутствие блокираторов – факт, который заставляет пользователей максимально точно следовать указаниям инструкции. Категорически запрещается зажигать основную горелку при открытых кранах ГВС.
Такая ситуация вызывает скопление топлива в колонке – если потом включить пьезорозжиг, она может взорваться.
“Протон 3”
Их мощность 17 кВт. Они весят 15 кг и нагревают 5 литров воды каждую минуту. Функционально-электрическая схема и системы защиты аналогичны предыдущим моделям. Но если сравнивать с модификацией 1М, то третья модель имеет ряд недостатков:
- Удержание кнопочного рычага увеличилось в десятки раз – приходится удерживать полминуты.
- Нет газового редуктора – невозможно отследить, как меняется давление в газопроводе. В результате не получается стабилизировать нагрев в ГВС; владельцам такой колонки сложно комфортно мыться.
- Рычаги кнопок недостаточно прочны и могут сломаться.
Плюс – невысокая цена при достаточно надежной автоматической защите.
Колонки газовые “Протон-2/2-1”
Заводское название данных моделей “ВПГ 17 12-В11УХЛ 4.2”. Имеют мощность 17 кВт, габаритные размеры 809 Х 360 Х 250 мм, вес – 15 кг, производительность – 5 литров горячей воды в минуту.
Функциональная схема показана на рисунке.
Это бюджетные модели. По сравнению с предыдущими устройствами имеют более простую конструкцию и газоводяной агрегат отечественного производства. Из-за отсутствия в контуре редукторов воды и газа температура нагретой воды изменяется в зависимости от давления воды и газа в подающих магистралях. Термометр для горячей воды не предусмотрен. На передней панели устройства расположены кнопка пьезорозжига 1 и ручка регулировки подачи газа на основную горелку. Для включения газовой колонки ручку регулировки подачи газа переводят из крайнего левого положения в сектор розжига. Кран горячей воды в системе должен быть закрыт. Нажмите кнопку 1 до упора. Происходит пьезорозжиг пилотной горелки. Пламя горелки хорошо видно через вырез на передней панели. Через короткое время (около 20 секунд), необходимое для прогрева термопары, кнопку отпускают.
Я открываю кран горячей воды. Затем загорается центральная горелка. Установите желаемую термопару воды с помощью ручки подачи газа.
«Протон 2/2-1» относится к приборам, способным работать при пониженном давлении воды (от 4 кПа). Это особенно важно, если нет централизованного водоснабжения. Значение минимального давления устанавливается с помощью регулировочного винта, расположенного на корпусе водяного редуктора. Следует отметить, что в связи с упрощенной конструкцией аппарата и отсутствием дополнительных запирающих устройств в схеме автоматики необходимо строго соблюдать правила эксплуатации газовой колонки.
Категорически запрещается включать колонку в секторе основной горелки при открытом кране горячей воды! В этом случае в устройстве может скопиться большое количество газа из магистрали и возможен взрыв при включении пьезорозжига.
При появлении в помещении запаха газа выключите колонку и перекройте газовый кран, установленный на газопроводе перед устройством. Не совершать действий, которые могут привести к образованию искры: не разводить огонь, не включать электроприборы и освещение, не курить.
Необходимо проветривать помещение. Эта предосторожность необходима! Смесь газа с воздухом образует взрывоопасную смесь, которая может взорваться от малейшей искры. Место утечки газа определяют с помощью мыльного раствора.
Проверка с зажженной спичкой запрещена! Наиболее частой причиной неисправностей перечисленных выше газовых колонок является течь пробкового клапана на входе в колонку. Со временем смазка внутри крана высыхает и герметичность нарушается. Для устранения неисправности перекройте подачу газа из магистрали и разберите вентиль. Старая смазка удаляется керосином или другим растворителем.
Если при ремонте газовой колонки появились глубокие царапины, отшлифуйте конус крана мелкой наждачной бумагой. Затем конус обильно смазывают густой смазкой, вставляют в корпус клапана и затягивают гайкой. Для притирки поверните метчик несколько раз по кругу. В шаровых кранах дефект встречается гораздо реже. Утечка в месте соединения труб устраняется дополнительной подтяжкой муфт и гаек.
Ремонт и обслуживание
К основным неисправностям колонки ВПГ-23 относятся:
1. Не зажигается основная горелка:
- малое давление воды;
- деформация или разрыв мембраны – заменить мембрану;
- забито сопло Вентури – прочистить сопло;
- приклад оторвался от пластины – заменить приклад пластиной;
- перекос газовой части по отношению к водяной – выровнять тремя винтами;
- шток плохо ходит в сальниковой коробке – смажьте шток и проверьте затяжку гайки. Если гайка ослаблена больше, чем необходимо, из-под сальника может вытечь вода.
2. При прекращении забора воды основная горелка не гаснет:
- под предохранительный клапан попала грязь – очистить седло и клапан;
- конусная пружина ослаблена – заменить пружину;
- шток плохо ходит в сальниковой коробке – смажьте шток и проверьте затяжку гайки. Если пилотное пламя присутствует, электромагнитный клапан не удерживается открытым:
3.
Нарушение электрической цепи между термопарой и электромагнитом (обрыв или короткое замыкание). Возможные причины следующие:
- отсутствие контакта между выводами термопары и электромагнита – зачистить выводы наждачной бумагой;
- нарушение изоляции медного провода термопары и его короткое замыкание с трубкой – в этом случае термопара заменяется;
- нарушение изоляции витков катушки электромагнита, замыкание их друг на друга или на сердечник – в этом случае клапан заменяют;
- Нарушение магнитопровода между якорем и сердечником катушки электромагнита из-за окисления, грязи, жира и т.п. Необходимо очистить поверхности куском грубой ткани. Не допускается зачистка поверхностей напильниками, наждачной бумагой и т.п.
4. Недостаточный нагрев термопары:
- рабочий конец термопары закопчен – удалить нагар с горячего спая термопары;
- засорилась форсунка воспламенителя – прочистить форсунку;
- термопара неправильно расположена относительно воспламенителя – расположите термопару относительно воспламенителя так, чтобы обеспечить достаточный нагрев.
