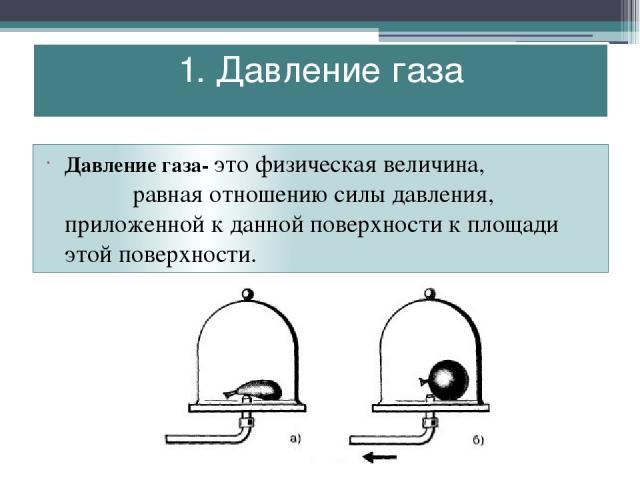

Низкое давление газа: Классификация газа. Газ среднего давления, низкого, высокого 1 и 2 категории

Разное

24.03.1972
Комментарии: 0

Содержание

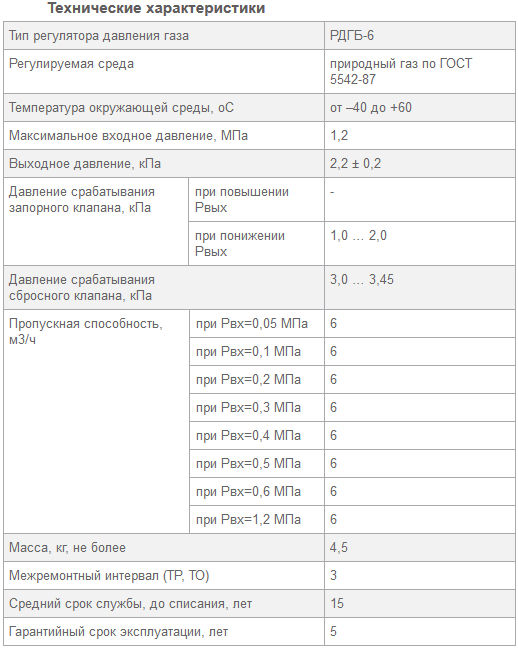

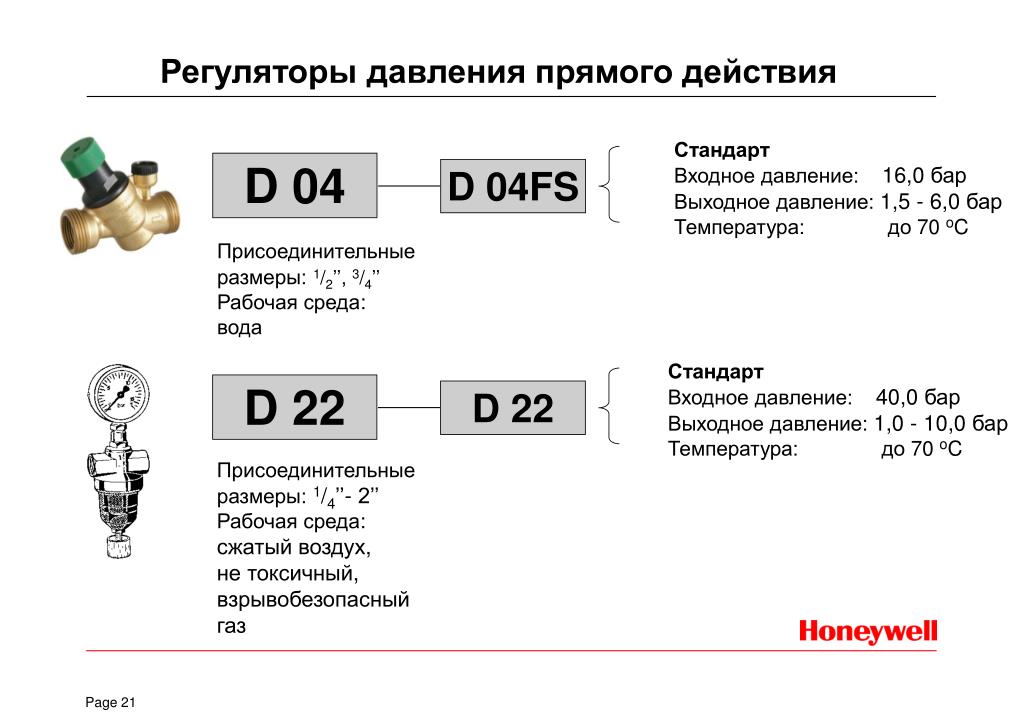

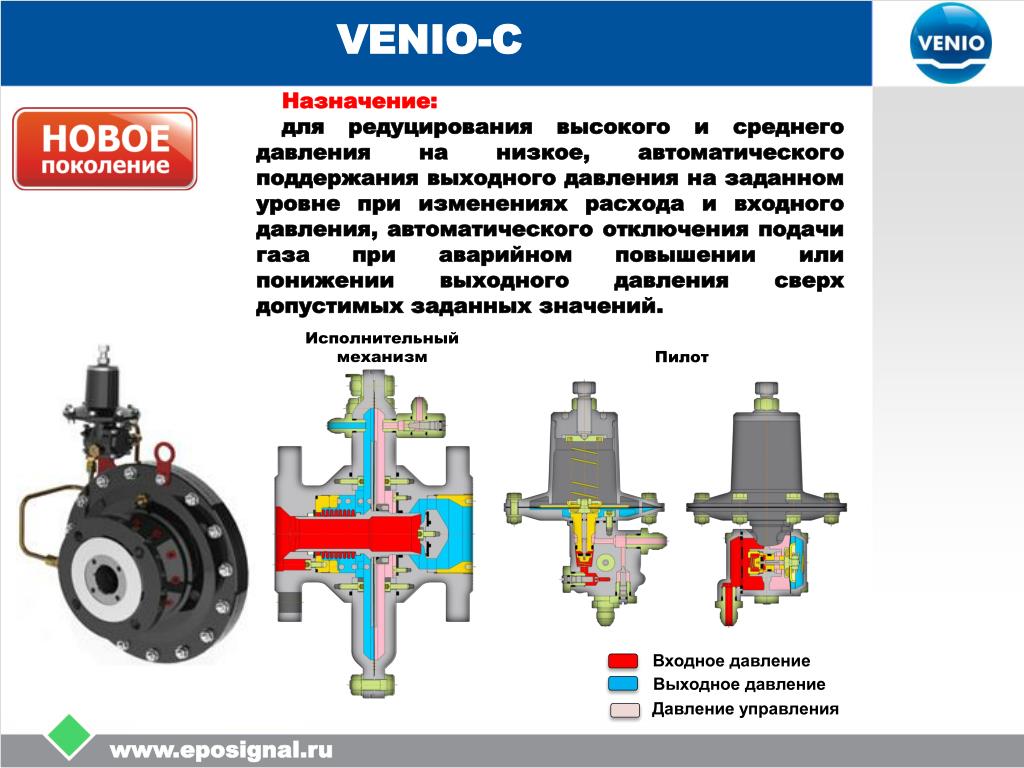

Регуляторы давления газа

Регулятор давления газа служит для регулирования и поддержания заданного давления газа. Используется в на объектах магистральных газопроводов, в системах газоснабжения промышленных объектов, объектов коммунального хозяйства.

Регулятор давления РД-32М

    Регулятор давления газа РД-32М применяются для снижения давления неагрессивных газов и поддержания постоянного давления газа на выходе. Используются в составе ГРПШ и ГРУ для газоснабжении населенных пунктов, промышленных предприятий и объектов коммунально-бытовой сферы.


Параметры изделияРД-32М/С10РД-32М/С6РД-32М/Ж6

РД-32М/Ж4

Регулируемая средаприродный газсжиженный газ
Макс. входное давление МПа1,6
Диапазон регулирования выходного давления, КПа0,9-2,02,0-3,5
Диаметр седла, мм10664
Давление начала срабатывания предохранительного клапана при превышении масимального выходного давления, Па1140-2530/2530-4000
Масса, кг неболее8



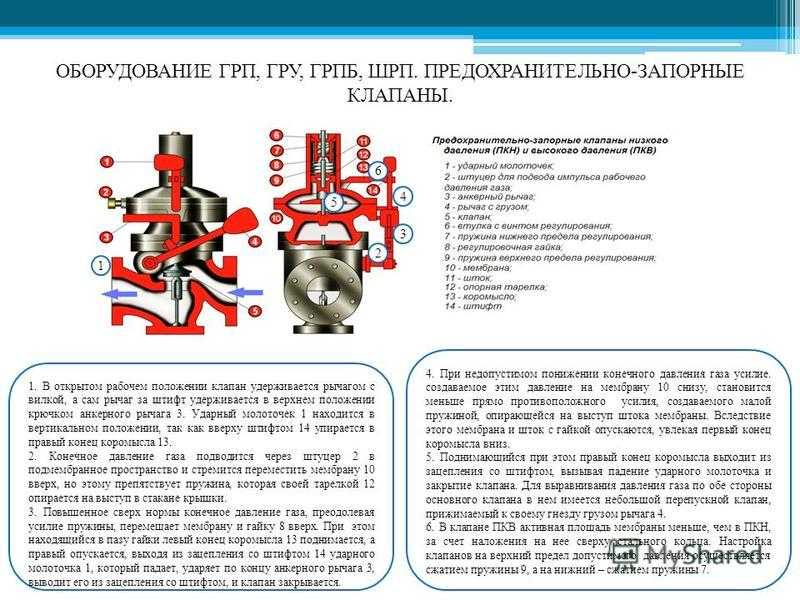

Регулятор давления газа РДГ.

РДГ-50. РДГ-80.  РДГ-150.

        Регулятор давления РДГ-50, РДГ-80,  РДГ-150 служит для понижения высокого или среднего давления на низкое. Регуляторы давления газа РДГ снабжены предохранительным клапаном, отсекающим подачу газа при понижении или повышении давления газа на выходе сверх допустимого предела. Регуляторы РДГ выпускают с низким выходным давлением  РДГ-Н и высоким выходным давлением РДГ-В.

Параметры изделия РДГ-50В РДГ-50НРДГ-80ВРДГ-80НРДГ-150В РДГ-150Н
 Регулируемая среда природный газ по ГОСТ 5542-87

 Макс. входное давление МПа 1,2
 Диаметр седла,мм 25(35,42)  64  105
 Диапазон регулирования выходного давления, МПа от 0,03 до 0,6 от 0,001 до 0,06 от 0,03 до 0,6 от 0,001 до 0,06 от 0,03 до 0,6 от 0,001 до 0,06
 Условный проход,мм DN50DN50DN80DN80DN150DN150
 Масса,кг 26 2951,555,5160 162



Регулятор давления газа РДНК.

РДНК-32. РДНК-50. РДНК-50/400. РДНК-50/1000

            Регулятор давления комбинированный РДНК-32, РДНК-50, РДНК-50/400, РДНК-50/1000 предназначен для понижения входного давления газа с высокого и среднего на низкое, поддержания выходного давления газа на заданном уровне, автоматического отключения подачи газа в случае аварийного повышения или понижения давления газа на выходе сверх допустимого значения.

Параметры изделияРДНК-32РДНК-50РДНК-50ПРДНК-50/400РДНК-50/1000
Регулируемая средаприродный газ по ГОСТ 5542-87
Макс. входное давление, МПа1,21,21,20,60,6
 Диапазон регулирования выходного давления, КПа 2,0-2,5 2,0-3,5 3,5-5,0 2,0-5,02,0-5,0
 Масса, кг 12191925

25



Регулятор давления газа РДСК.

РДСК-50/400. РДСК-50/400Б. РДСК-50/400М.

             Регулятор давления газа РДСК-50/400 , РДСК-50/400Б, РДСК-50/400М  предназначены для понижения  высокого давления на среднее, автоматического поддержания среднего выходного давления на заданном уровне, автоматического отключения подачи газа в случае аварийного повышения или понижения давления газа на выходе сверх допустимых заданных значений.

Параметры изделияРДСК-50/400РДСК-50/400БРДСК-50/400М
Регулируемая средаприродный газ по ГОС 5542-87, сжиженный газ по ГОСТ 20448-90
 Макс. входное давление, МПа для природного газа 1,2, для сжиженного газа 1,6

 Диапазон регулирования выходного давления, КПа от 50 до 200 от 200 до 300 от 10 до 50
 Условный проход,ммDN50DN50DN50
 Масса,кг 12 12 12

Купить регуляторы давления в Пензе Вы можете позвонив по телефону (8412) 458-459 или по электронной почте paipmarket@yandex.

ru. Кроме того вы можете воспользоваться формой заявки на нашем сайте.

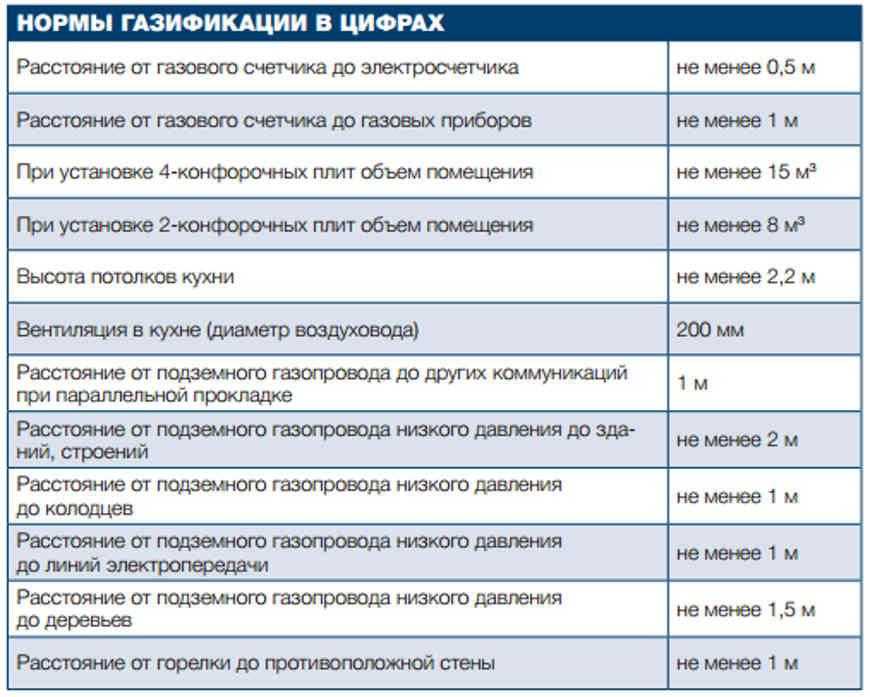

Какое давление газа должно быть в газопроводе: дома и квартиры

Главная » Инженерные системы » Отопление » Газоснабжение

Каждый магистральный газопровод имеет определенное давление. Оно зависит от типа конечного потребителя и характеристик системы. В зависимости от параметров конкретной сети их разрабатывают для подачи газа различным пользователям. Для квартиры и жилых домов существуют специальные нормы. Соблюдение их необходимо для правильной работы всех устройств и обеспечения достойного уровня безопасности. Разработаны специальные приборы, применение которых позволяет стабилизировать давление перед подачей.

Опубликовано:

17.05.2018Рубрика: ГазоснабжениеАвтор: Andrey Ku

Каждый магистральный газопровод имеет определенное давление. Оно зависит от типа конечного потребителя и характеристик системы. В зависимости от параметров конкретной сети их разрабатывают для подачи газа различным пользователям. Для квартиры и жилых домов существуют специальные нормы. Соблюдение их необходимо для правильной работы всех устройств и обеспечения достойного уровня безопасности. Разработаны специальные приборы, применение которых позволяет стабилизировать давление перед подачей.

Классификация газопроводов

Для обеспечения всех пользователей «летучим» топливом требуется разветвленная сеть газопроводов. В соответствии с нормами безопасности, которые изложены в СНиП 42-01-2002, на различных участках сети требуется разное давление. В зависимости от назначения выделяют 4 категории газопроводов:

  1. Газовая магистраль, которая используется для перегона большого количества топлива до распределительной станции. Рабочее давление составляет от 12 до 6 атмосфер. Обеспечивает целые группы потребителей или конкретные ресурсоемкие участки технологического процесса.
  2. Линии с параметрами от 6 до 3 атмосфер. Выполняют функции магистральной разводки и снабжения котельного оборудования.
  3. Сети среднего давления с характеристиками от 3 до 0,05 атмосфер. Осуществляют подачу топлива на предприятия и отопительные станции.
  4. Трубопровод с низким давлением, не превышающим 0,05 атмосфер. По ним газ достигает жилых домов и квартир бытовых пользователей.

При определенных неисправностях система не способна обеспечить подачу газа с необходимым давлением. Для бытового пользователя это чревато неправильной работой отопительного оборудования и опасностью несчастного случая.

Что лучше, низкое или высокое давление в квартире?

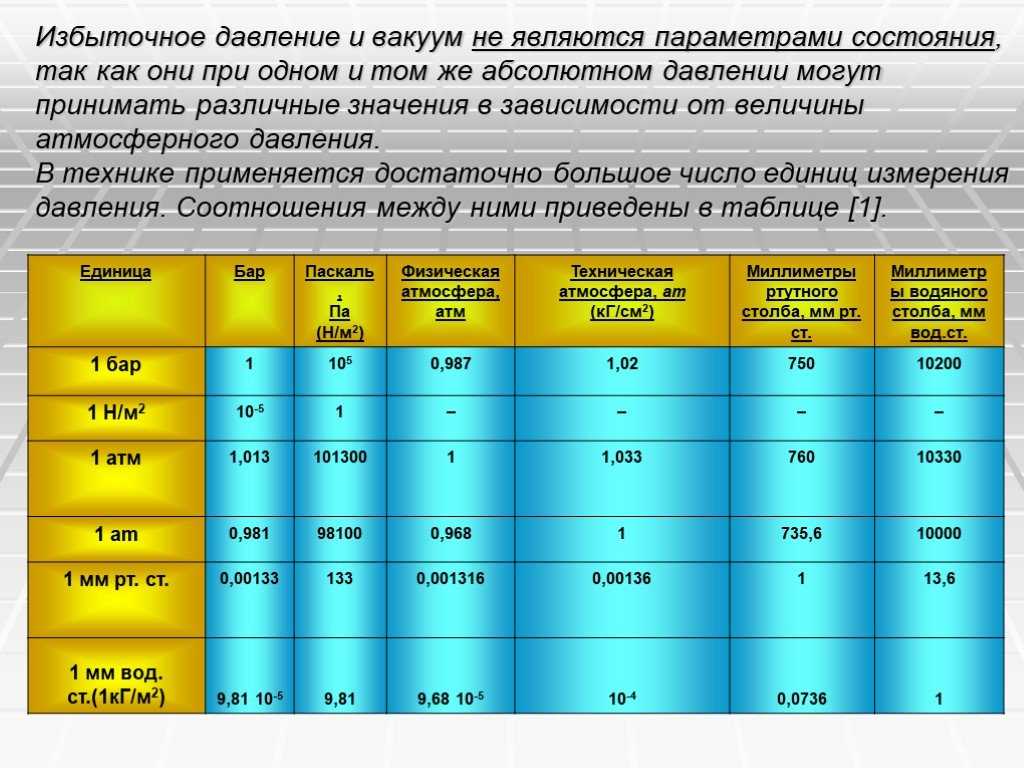

Для правильного функционирования всех систем в квартире или частном доме необходимо давление в 0,05 атмосфер. В соответствии с требованиями ГОСТа допускается незначительное отклонение, не более 0,005 килограмма на квадратный сантиметр. Достигается нормализация давления газа за счет использования специальных станций. Установки получают «голубое» топливо из магистральных сетей, снижают показатели до оптимальных 0,05 атмосфер, а затем подают его конечным потребителям.

Недостаточное давление газа в системе вызывает дискомфорт в многоквартирных домах. Большое количество потребителей вызывает необходимость обеспечения максимально эффективного использования природных ресурсов. В зимний период потребление «летучего» топлива, необходимого для обогрева жилых помещений, повышается.

В частных домах проблемы возникают из-за высокой требовательности отопительного оборудования. Современные котлы рассчитаны на определенные показатели паскалей в трубах. При их недостатке прибор работает с различными перебоями или вовсе выходит из строя. В зимний период подобная ситуация несет за собой тяжелые последствия. В таком случае выбирают обогреватели с комбинированной системой, способной функционировать на твердых источниках тепла.

Недостаточная степень подачи голубого топлива наносит большой вред экономической безопасности государства. За счет снижения коэффициента полезного действия при сгорании, потери эффективности достигают 20 процентов.

Давление газа в трубе выше нормы несет большую опасность, поскольку часто становится причиной крупной аварии и гибели значительного числа людей. Чтобы избежать проблем с перебоями газоснабжения, в современных домах устанавливают специальные системы распределения, которые поддерживают наиболее благоприятные показатели напора в трубах различных климатических зон.

Вероятные причины снижения давления

Низкое давление газа в газопроводе не позволит обеспечить верную работу обогревателя или отопительного котла. Чаще всего причины кроются в неисправности магистральной сети или нарушении работы распределительной станции. Трубы, изготовленные из дешевых металлов, подвержены коррозии. На проблемных участках могут наблюдаться утечки, которые приводят к понижению эффективности перегонки. В зимнее время в газопроводе на различных отрезках образуется конденсат, который замерзает под воздействием низкой температуры, тем самым перекрывая путь для топлива.

Немаловажное значение имеет качество оборудования, установленного у конкретного потребителя. Неисправные приборы и негерметичные соединения являются причиной потери больших объемов газа. С особой осторожностью относятся к любому типу ремонтных работ в непосредственной близости от пожароопасных сетей. Недобросовестные соседи, самовольно присоединившиеся к трубе газоснабжения, послужат причиной ухудшения качества подачи топлива.

В случае наличия любых неисправностей в работе газовых приборов обязательно следует обратиться к специалистам.

Только они могут установить текущее давление газа в системе, обнаружить и устранить неполадки.

0

Понравилась статья? Поделиться с друзьями:

Решение проблемы низкого давления газа и отказа котла

На данную статью меня подтолкнула одна тема в форуме, где был поставлен вопрос можно ли природный газ довести до жидкого состояния, чтобы в случае перебоев подачи газа можно было испарять и использовать заранее запасенный газ. Хочу сразу отметить, что для того чтобы природный газ (не путать с сжиженным — пропан-бутановой смесью) довести до жидкого состояния необходима либо очень низкая температура (−158…−163 °C), либо очень высокое давление. Но в мире нет ничего невозможного, и уже существует технология сжижения природного газа в несколько ступеней с пошаговым охлаждением — правда при этом теряется около 25% энергии этого самого природного газа, что не мало.


Но сжимается в результате газ в 600 раз. В принципе для транспортировки такой способ может подойти, но для хранения (не забываем про температуру -160°C) гораздо дешевле использовать подземные хранилища, да и для транспортировки проще построить газопровод, если смотреть в долгосрочную перспективу. Но вернемся к проблеме с перебоями газа. Не знаю как в других странах, а Беларуси перебоев с газом фактически нет, за исключением проведения ремонтных или аварийных работ на газопроводах или других объектах газораспределения, но если Вы всерьез озабочены тем, что у Вас пропадет газ — я бы порекомендовал использовать баллон со сжиженным газом. Единственный нюанс в том, что сжиженный газ жирнее и от его использования на газовых приборах остается копоть. Этого можно избежать. Например если у Вас часто возникают перебои с газом, то можно на газовой плите одно сопло для природного газа заменить на сопло для СУГ (сжиженного). Сопло для СУГ примерно в 4 раза меньше (само отверстие). Решение для конкретного котла нужно искать в паспорте на котел. Конечно если у Вас часто возникают перебои с природным газом, то на котле часто запаришься просто менять горелку, проще купить комбинированный котел под твердое топливо, например, и топить им пока не вернется голубое топливо. В случае жестких перебоев газа. Поставил бы дома или на улице (смотри СНИП как именно) баллон с редуктором, а от него газопровод подключил бы через 3-х ходовой кран к внутридомовому газопроводу (только для частного дома). При чем кран должен менять источник откуда подавать в дом газ: с газопровода, либо с баллона. При желании, можно придумать решение с автоматическим переключением. И при перебое с газом просто переключался бы на СУГ. А изобретать велосипед и строить подземное хранилище, либо хранилище для сжатого газа — несоизмеримо дорого, по сравнению с данным решением в масштабах частного жилого дома.

Но все дело в том, что полностью газ нигде не отключают, а имеет место проблема сильного понижения давления газа в газораспределительной системе и непосредственно у абонента на газовых приборах, в связи с интенсивным разбором газа. Давайте попробуем разобраться в механизме возникновения данной проблемы, чтобы определиться с решением:

В проект газовых сетей закладывают мощности котла, рассчитанного отопление среднего дома, а наши люди, привыкшие делать все с запасом, устанавливают (как показывает практика) котлы, способные отопить несколько таких домов как у них. В результате, в моменты сильного увеличения потребления газа населением, что случается в сильные морозы и зимние праздники (в частности — Новый Год, Рождество), давления для пуска котла не хватает, и котел выдав ошибку о отсутствии газа (или слабом давлении) запускаться отказывается. Это происходит потому, что именно в момент пуска котел «высасывает» весь газ из Вашей внутридомовой разводки, состоящей из труб малого диаметра условного прохода (15-20 мм) и останавливается.

Резервная бочка для котла

Разобравшись с сутью возникшей проблемы предлагаю следующие решения:
Во-первых:
Звоним в аварийную газовую службу (в Беларуси тел. 104) — к Вам приезжают — замеряют давление газа. Если давление недостаточное (для котла нужно минимум 110 мм в ст, уточняем по паспорту) — настаиваем на повышении давления на ближайшем газорегуляторном пункте (ГРП), а лучше во всем кольце ГРП вашего района. Максимум, что могут официально — это поднять до 300 мм. в. ст. для низких сетей (различие низких и средних смотрим здесь), неофициально при использовании дополнительных методах воздействия (жалобах, просьбах и т.д.) на руководство предприятия, обслуживающего Ваш город — 400-450мм. в. ст. — нельзя, конечно, но делается. А если это происходит из года в год, то нужно настаивать на постройке дополнительного ГРП, питающего Вашу газораспределительную сеть.

Во-вторых:
Часто не хватает давления в момент именно пуска котла, как это говорилось выше. Для решения именно этой проблемы, если по первому пути идти не получилось, можно сделать «бочку» (смотри рисунок) уже непосредственно перед котлом в подвальном котельном помещении из куска трубы диаметром 150-300 мм, чем больше сделаете, тем стабильнее будет запускаться. Тогда, в момент пуска котла, газ будет отсасываться непосредственно из бочки, и не будет такого разряжения во внутридомовом газопроводе, как это описано выше. С размером бочки придется поэкспериментировать самостоятельно, тут нужно учитывать мощность котла. Я бы, примерно, рассчитывал около 2 м.п. двухсотой трубы на средний двухэтажный котедж (не проверял точно). Правда это придется делать втихую, никто проект Вам на это не даст. И рассчеты лучше произвести самостоятельно. Удачи Вам, во всех начинаниях.

PS: Вопросы и предложения в комментарии.

Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже – это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

  • Нет газа – что делать?
  • Как взвести (запустить в работу) газовый домовой регулятор давления?
  • Среднее или низкое давление газа.Что лучше для дома?
  • Как пользоваться мотопомпой
  • Запах газа. Действия при запахе газа.


    • Наша рассылка

    Комментарии (Вопрос-ответ)

    • Раис: За 11 лет,это котел у меня второй,через …
    • Александр: Спасибо, полезно! Хотелось бы инструкци …
    • Тимур Григорьевич: У меня котлу Ariston Clas 24 CF 10 лет …
    • Дмитрий: Здравствуйте подключил варочную панель, …
    • Дмитрий: И еще один вопрос: можно ли в качестве т …
    • Дмитрий: Здравствуйте. Стоит газовый котел БелеТО …
    • Эдуард: Извините, данное послание хотел направит …
    • Эдуард: В соответствии с абзацем 5 пункта 1 Указ …
    • Vasily: а можно перезалить снова файл и сбросить …
    • Александр: Потек из всех щелей. В том числе на заво …
    • Александр: Полное Г…. через год сломался насос а …
    • Олег: Здравствуйте.Подскажите пожалуйста цену …

    Проблемы газопротребления сегодня

    проектирование

    ПРОБЛЕМЫ ГАЗОПОТРЕБЛЕНИЯ СЕГОДНЯ

    Е. Н. Иванова

    генеральный директор ООО «Горпроект»

    Два последних десятилетия ознаменовались бурными поставками на российский рынок современного отопительного газоиспользующего оборудования зарубежных производителей. При этом отечественные сети газораспределения и газопотребления не приспособлены для его полноценного применения.

    Мы резко перешли от простых отечественных котлов КЧМ и АОГВ к оборудованию с более совершенными системами управления таких известных во всем мире производителей, как Viessmann, Buderus, Vaillant, а также других «законодателей моды» в области отопительного оборудования. В этом немалая заслуга торговых компаний и представительств, которые занимаются активным внедрением современных технологий в системы газопотребления в России. Производители техники постоянно форсируют развитие инноваций и усиленно работают над новыми решениями, которые позволяют более экономно использовать газовое топливо, поддерживать необходимый уровень экологической безопасности и обеспечивать высокий уровень комфорта. Однако, как известно, ни один прибор не работает сам по себе. Для того чтобы его характеристики соответствовали заявленным параметрам, воздействие на окружающую среду было минимальным, максимально экономились энергетические ресурсы, необходимо обеспечить перед газоиспользующим оборудованием стабильное давление газа именно того значения, которое указано в паспорте завода-изготовителя. Величина номинального давления природного газа, определенная для устойчивой работы отопительных приборов, составляет не менее 20 мбар (200 мм вод. ст.). В зимнее время, особенно в период сильных морозов, когда потребление газа растет, давление в сети значительно снижается. Пониженное давление вызывает падение мощности котла, возможности которого, таким образом, используются не полностью, и он работает вполсилы. При этом возникают существенные проблемы, которые зачастую приводят не только к перебоям в работе, но и к остановке котла. Так многие плюсы превращаются в минусы, и вместо энергоэффективности нас ждет дорогостоящий ремонт. Какие же сети газопотребления мы имеем наряду с современными приборами зарубежного производства? А имеем мы сети, построенные и строящиеся до сих пор по устаревшей нормативной базе, которая не менялась со времен тех самых КЧМ и АОГВ. Законодательно закрепленный СНиП 42- 01-2002 «Газораспределительные системы» является переизданием СНиП 2.04.08-87* Госстроя СССР без существенных изменений в части проектирования и устройства внутридомового газового оборудования. По этой причине газораспределительные организации не могут обеспечить в сети абонента стабильное номинальное давление газа 20 мбар. Пока законодательные органы работают над внесением изменений и дополнений в нормативные акты и документы, попробуем разобраться, можно ли исправить ситуацию и избежать падения мощности оборудования? Рассмотрим существующие варианты технологических схем газораспределения и газопотребления населенных пунктов.

    Первый вариант

    Сеть (рис. 1), в которой подача газа производится от пункта редуцирования газа (ПРГ) по распределительным газопроводам низкого давления 20 мбар к оборудованию потребителя.

    Рис. 1.

    Принципиальная схема сети газораспределения поселков с подачей газа по газопроводам низкого давления Р ≤ 0,005 МПа (P =0,002МПа*)

    Рис. 2.

    Принципиальная схема сети газораспределения поселков с подачей газа по газопроводам низкого давления P ≤ 0,005 МПа (Pн = 0,004 МПа) с установкой регуляторов на внутреннем газопроводе каждого потребителя

    * Здесь и далее Pн, Pк — давление соответственно в начальной и конечной точках сети газораспределения;

    Pтреб. — давление, требуемое для оптимальной работы газоиспользующего оборудования.

    Необходимо обратить внимание на то, что 20 мбар — это величина давления на выходе из ПРГ, а следовательно, максимальная величина давления газа в населенном пункте. Наиболее удаленный от источника потребитель будет располагать давлением в 14 мбар, что соответствует действующим нормативным документам, принятым более 20 (!) лет назад. Но, как говорилось выше, современному оборудованию такого давления недостаточно. Возникает вопрос: можно ли повысить давление в сети и каким образом? Оказывается, сегодня эту задачу решить возможно. Во-первых, повышаем давление на выходе из ПРГ, например, вдвое — до 40 мбар. Во-вторых, устанавливаем в каждом доме на внутреннем газопроводе регулятор давления газа, который снижает давление с 40 до требуемых 20 мбар. Такая схема (рис. 2) позволяет не только устранить проблемы существующих сетей, но может успешно применяться и в новом строительстве. При этом категория давления газопровода не меняется, нужно всего лишь нормативно допустить повышение давления в газопроводе, входящем в жилые дома, до 50 мбар.

    Второй вариант

    Сеть (рис. 3), в которой подача газа производится по распределительным газопроводам среднего давления к ПРГ у потребителя. Этот вариант является одним из решений проблемы падения давления в сети газораспределения при новом строительстве, несмотря на то, что требует существенного увеличения стоимости строительства. С другой стороны, построить газопровод такой категории (среднего давления) с тщательным соблюдением всех требований нормативных документов, регламентирующих минимальные расстояния до инженерных сетей, коммуникаций, фундаментов зданий и сооружений, практически невозможно. Кроме того, головной болью эксплуатирующих организаций, особенно в зимний период, становится размещаемый на каждом участке ПРГ.

    Рис. 3.

    Принципиальная схема сети газораспределения поселков с подачей газа по газопроводам среднего давления P ≤ 0,3 МПа (Pн = 0,1 МПа) с уста- новкой ПРГ у каждого потребителя и прокладкой сетей низкого давления P = 0,002 МПа до газоиспользующего оборудования

    Рис.

    4.

    Принципиальная схема сети газораспределения поселков с подачей газа по газопроводам среднего Р = 0,01 МПа (Pн = 0,01 МПа) или низкого P≤ 0,005 МПа (Pн = 0,004 МПа) давления с установкой регуляторов на вну- треннем газопроводе каждого потребителя

    Третий вариант

    Сеть (рис. 4), в которой подача газа производится от ПРГ по распределительным газопроводам среднего (100 мбар) или низкого (до 50 мбар) давления непосредственно во внутренний газопровод потребителя с установкой регулятора. Выбор категории давления распределительных газопроводов поселков в каждом случае решается проектной организацией. Отметим, что применение регуляторов (регуляторов-стабилизаторов) для установки на внутренних газопроводах потребителя уже сегодня регламентировано СП 62.13330.2011 «Газораспределительные си- стемы. Актуализированная редакция СНиП 42-01-2002». Следует уточнить, что для устойчивой работы регулятора-стабилизатора необходимо, чтобы входное давление превышало выходное не менее чем на 4–5 мбар. Таким образом, предпосылки (технические, нормативные, рациональные и даже продиктованные энтузиазмом) применения оптимизированных схем газоснабжения имеются. Быстрота внедрения всего передового, инновационного в области газопотребления будет зависеть от заинтересованности эксплуатирующих организаций, активности и оперативности проектных и строительных компаний.
