- Газопровод в частном доме: назначение и разновидности
- Как выполняется газификация
- Давление в газопроводе и его значение
- Влияние давления газа на расход
С наступлением холодов все чаще возникают вопросы, связанные с отоплением частного дома. Причем большинство людей хочет решить их как можно менее затратно и максимально быстро. Наиболее распространенный способ отопления дач и загородных домов по всей стране; это их газификация. Как она происходит? Какое значение имеет давление газа в газопроводе? Ответы на эти и другие вопросы; в нашей статье.
Газопровод в частном доме: назначение и разновидности
В случае, если ваш участок расположен достаточно близко к трубам центрального газоснабжения, либо есть возможность установить на участке стационарное оборудование, которое используется для газификации; вы можете использовать для отопления, а также подогрева воды одну из этих систем.
Наиболее распространенные способы, которыми выполняется газификация, следующие:
- Подключение к центральной магистрали на основе договора с газовой службой. О том, каким образом это делается; читайте ниже.
- Подключение при помощи газифицирующей организации, обладающей специальной лицензией на осуществление данного вида деятельности и являющееся членом СРО. В таком случае все работы выполняются на основе договора, а владелец дома самостоятельно занимается поисками подрядчика и оплатой его услуг. При этом газификация на всех этапах также обязательно согласовывается.
- Газгольдер. Это металлическая емкость, в которую заливается сжиженный газ, а затем он подается в дом, на газовый котел, где происходит сгорание газа и последующее отопление, использование в подогреве воды, на плите и т.д. Устройство подключается к газогенератору. Газгольдер состоит из металлического резервуара, который покрыт антикоррозионных материалов. На корпусе находятся патрубки, через которые газгольдер заправляется, а также подает газ.
Присутствует клапан безопасности, а также датчик, который показывает текущий уровень давления. Еще одна составляющая часть газгольдера; это редуктор, который необходим для понижения давления в магистрали.
Присутствует клапан безопасности, а также датчик, который показывает текущий уровень давления. Еще одна составляющая часть газгольдера; это редуктор, который необходим для понижения давления в магистрали.
Как выполняется газификация
Чтобы наладить в своем частном доме отопление при помощи газа, нужно выполнить следующие последовательные шаги:
- Проверьте возможность подключения к центральной магистрали. Возможно, трубы находятся буквально на границе вашего участка, либо достаточно близко, чтобы подключение не было слишком затратным. После этого необходимо обратиться с заявлением в газоснабжающую организацию. К нему нужно приложить все документы, подтверждающие право собственности на ваш дом и участок, паспорт, планировку. После этого вы заключите договор с газоснабжающей организацией, включающий все нормативные технические условия газификации. Важно: согласно установкам ФЗ №69, подключать к центральной магистрали возможно только жилые дома, возведение которых еще не завершено.
- Если же вы пользуетесь для газификации газгольдером, газогенератором или биогазовым оборудованием; его необходимо приобрести и установить в котельной в соответствии с законодательными требованиями.
- Необходимо обустроить котельную. К ее устройству предъявляется множество противопожарных требований, которые касаются суммарной тепловой мощности газового оборудования, площади котельной, высоты потолков, места установки напольного газового котла, газонепроницаемость и размеры дымохода, обязательное наличие окон, негорючие материалы в отделке, а также другие требования.
- Непосредственное подключение газопровода к дому. На этом этапе формируется акт выполненных работ, пломбируется газовый счетчик вплоть до принятия объекта газовщиками, заключается договор с газовой службой, который предусматривает порядок, условия и стоимость подачи газа. Как правило, промежуток времени от подачи заявления до сдачи готовых работ, включая время на получение разрешения, занимает около месяца.
Очень важно подходить к выбору котла максимально осознанно и не экономить на дешевых китайских или отечественных аналогах. Так вы обеспечите надежное поступление газа даже в самые суровые морозы, а также увеличите безопасность пользования газопроводом. Определяя необходимую мощность котла, лучше всегда брать оборудование с ее запасом: так работа оборудования будет осуществляться без дополнительной нагрузки.
Давление в газопроводе и его значение
Все газопроводы подразделяются на несколько видов, в зависимости от уровня давления движущегося в трубах газа. Существует установленный Постановлением Правительства РФ “Технический регламент о безопасности сетей газораспределения и газопотребления”, который определяет классификацию магистральных газопроводов в зависимости от уровня подаваемого давления, а также назначение газопроводов с определенным уровнем давления.
Газопроводы делятся на категории в зависимости от давления:
- Газопровод высокого давления I-а категории свыше 1,2 МПа на территории тепловых электрических станций к газотурбинным и парогазовым установкам;
- Высокого давления I категории свыше 0,6 МПа до 1,2 МПа включительно;
- Высокого давления II категории свыше 0,3 МПа до 0,6 МПа включительно; Газопроводы высокого давления используются для подачи газа в крупные промышленные предприятия.
- Среднего давления III категории свыше 0,005 МПа до 0,3 МПа включительно; Применяются для подачи газа в предприятия средних размеров, а также газопроводы низкого давления.
- Газопровод низкого давления IV категории до 0,005 МПа включительно. Они применяются для подачи газа и отопления жилых домов, дач, коттеджей.
От того, какой уровень давления будет выбрать для снабжения газом того или иного объекта, будет зависеть материал, диаметр и другие характеристики труб газопровода, способ их монтажа и прокладки, расстояние подземных и наземных труб до жилых зданий и сооружений, а также другие решения, которые принимаются еще на этапе проектировки. Таким образом, ответ на вопрос, какой газопровод лучше, не стоит: все зависит от назначения помещения и определяется нормативными документами.
Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion.
Найти компанию по генподряду и стройнадзору »
Для владельцев частных домов значение имеет также и расход газа, от которого зависит оплата услуг газоснабжающей компании или закупка расходных материалов для собственной газовой установки. Этот вопрос заслуживает отдельного рассмотрения, так как мощность газа в доме можно устанавливать при помощи газового редуктора, и многим владельцам такого оборудования неизвестно влияние мощности на расход.

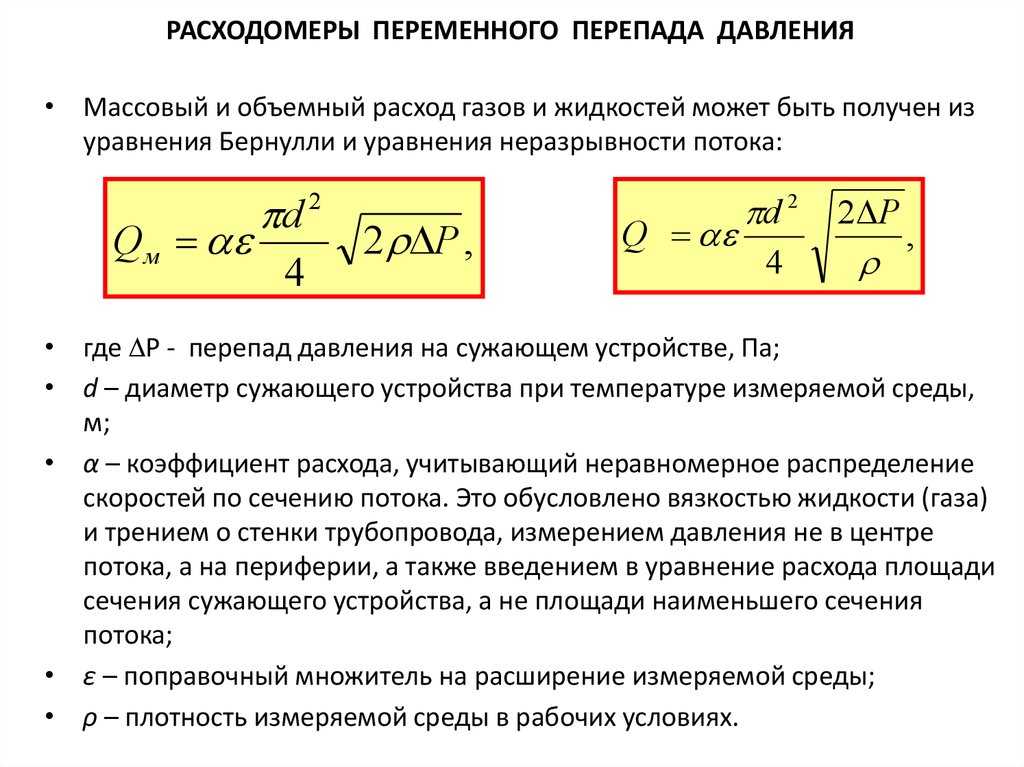

Влияние давления газа на расход
В случае наличия редуктора; независимо от того, какое давление газа будет на входе в дом перед редуктором, вы в любом случае можете выставить на редукторе рабочее значение, необходимое для работы всех ваших приборов. В этом случае давление никаким образом не влияет на расход. Если же у вас нет редуктора, а для газификации используется АГВ (аппарат газовый водонагревательный), или котел, это повлияет на работу бытовых приборов следующим образом.
- Если мощность будет снижена, соответственно, снизится скорость приготовления еды, если газ подведен к плите: уменьшится интенсивность подачи газа в конфорке. Однако в данном случае увеличивается и время работы прибора. Таким образом расход приблизительно уравнивается, и посчитать, что будет более выгодно для владельца оборудования, довольно трудно.
- Влияние уровня давления особенно явно проявляется в системе отопления. Это давление может падать в результате утечки воды, продолжительного отсутствия электроэнергии, неправильного подбора котла или его неисправности, а также с выбором слишком низкого уровня давления при помощи редуктора. Это ведет к снижению энергоэффективности и необходимости отапливать дом иными способами. Здесь особенно важно найти баланс между излишним расходом газа и электричества.
Ищете качественные строительные материалы по адекватным ценам для загородного дома?
Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.
Получить скидку на строительные материалы »
Таким образом, давление газа не оказывает влияния на расход при наличии редукторов, которые позволяют его регулировать. Однако на расход влияет настроечное давление вашего газового котла. Правильная настройка выходного давления в соответствии с паспортными характеристиками котла поможет минимизировать расход. Можно сделать котел еще экономичнее (расширить модуляцию пламени), однако все равно не стоит отходить от паспортных характеристик, так как это существенно сократит срок службы котла и вызовет расходы на замену его деталей (а они могут быть очень значительными).
В статье использованы фотографии с сайта http://s-stroit.ru/
Проектирование распределительных стальных и полиэтиленовых газопроводов и сооружений на них
Распределительными газопроводами являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов – вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.
В системах газоснабжения в зависимости от давления транспортируемого газа различают:
- газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
- газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
- газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
- газопроводы низкого давления (рабочее давление газа до 0,005 МПа).
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений. При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.
Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.
Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.
По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.
В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).
По схеме питания потребителей газораспределительные сети подразделяются па одноступенчатые, двухступенчатые, трехступенчатые и многоступенчатые. Применение той или иной схемы определяется величиной населенного пункта, планировкой его застройки, расположением жилой (селитебной) и промышленных зон к расходу газа отдельными потребителями.
Так в небольших населенных пунктах с малым расходом газа осуществляется одноступенчатая система низкого давления. В средних городах применяются главным образом двухступенчатые системы, а в крупных – трехступенчатые (или многоступенчатые), так как при больших расходах газа промышленными и коммунально-бытовыми предприятиями с подачей его на значительные расстояния работа на низком давлении требует увеличения диаметра газопроводов и затрудняет поддержание необходимого давления у отдаленных от ГРП потребителей.
Предыдущая услуга
Разработка проектной документации систем и объектов газоснабжения
Следующая услуга
Комплексное выполнение инженерно-геодезических и инженерно-геологических изысканий
Почему важно заблаговременно определить доступное давление газа
Когда мы начинаем новый проект, чаще всего у нас нет всей информации, необходимой для создания точного проекта. Как правило, мы пытаемся запросить как можно больше информации как можно раньше, чтобы мы могли точно спроектировать наши системы до того, как мы достигнем основных этапов проекта.
Получение доступного давления газа для нового здания для эффективного проектирования и расчета вашей системы газопровода всегда должно быть включено в информацию, которая вам нужна заранее.
Чтобы рассчитать размер вашей газопроводной системы, вам необходимо заранее получить две части информации. Во-первых, это доступное давление газа на объекте. Это газопровод, обычно проходящий по соседней улице, снабжаемый местным коммунальным предприятием. В зависимости от места новостройки давление газа в трубопроводе может варьироваться в широких пределах. Как правило, доступное давление классифицируется как низкое давление (менее 2 фунтов на квадратный дюйм) или высокое давление (более 2 фунтов на квадратный дюйм). Более низкое давление газа обычно измеряется в дюймах водяного столба (вод. ст.), при этом 2 фунта на кв. дюйм составляет около 27,7 дюйма водяного столба. Вы можете получить эту информацию, связавшись с местной коммунальной службой и запросив информацию о доступном давлении газа на месте.
Эта информация может быть легко доступна или может занять некоторое время в зависимости от сайта. Для существующих проектов можно было бы определить подачу газа по счетчику, но для получения более точной информации все же следует обратиться в местную коммунальную службу.
Вторая необходимая информация – это минимальное давление газа, необходимое для приборов и оборудования в вашем здании. При проектировании системы природного газа мы обычно пытаемся обеспечить подачу газа как минимум на 7 дюймов водяного столба для многоквартирных домов, поскольку большинство бытового оборудования работает как минимум на 4-5 дюймов водяного столба. Хотя это не всегда следует использовать, поскольку крышные блоки и другое механическое оборудование могут потребовать минимум 9 дюймов WC или более, поэтому давление газа следует знать заранее.
Как только эти две части информации будут получены, вы можете приступить к расчету газовых линий. Размер газовых линий можно определить с помощью таблиц Международного кодекса топливного газа (IFGC) или двух уравнений для газа высокого и низкого давления, приведенных в разделе 402.
Например, предположим, что у вас есть установка на крыше, требующая входной мощности 3 000 000 БТЕ/ч на расстоянии 300 футов. прочь с минимальным давлением 9” WC. Предположим также, что для этого примера у нас есть доступное давление только для 14-дюймового унитаза на месте. Таблицы в IFGC меняются в зависимости от перепада давления (не следует выбирать таблицу на основе минимального давления на входе, так как вы можете соответствовать минимальному давлению на входе и иметь гораздо больший перепад давления). Если у нас есть только 14-дюймовый унитаз, мы можем использовать таблицу перепадов давления 3-дюймового унитаза (таблица 402.4(3)), что даст нам 11-дюймовый унитаз, доступный на устройстве. Мы также можем использовать уравнения для расчета размера трубы 5-дюймового унитаза (начиная с 14-9Падение давления «= 5 дюймов» также даст нам, поскольку минимум составляет 9 дюймов вод. ст., хотя давление газа может колебаться, поэтому не рекомендуется выбирать его для получения минимального давления.
Используя таблицу на высоте 300 футов с перепадом давления 3 дюйма водяного столба, 4740 кубических футов в час будет подаваться в установку по трубе диаметром 3 дюйма. CFH приблизительно совпадает с BTU/ч с коэффициентом 1000; поэтому, поскольку нам нужно 3 000 000 БТЕ/ч (или 3 000 МБЧ), этот размер трубы будет работать. Теперь, если выяснится, что у нас есть газ под высоким давлением, скажем, 2 фунта на квадратный дюйм, и мы определяем размер нашей трубы с перепадом давления 1 фунт на квадратный дюйм, используя таблицу 402.4 (5), тогда размер нашей газовой трубы может быть 2 дюйма для металлической трубы сортамента 40. . Это может показаться не таким уж большим для одной единицы оборудования, но если бы таких устройств было 10, размер трубы был бы 8 дюймов при низком давлении и только 4 дюйма при более высоком давлении. Это может привести к огромной экономии средств, если вам нужно проложить 300 футов металлических трубопроводов сортамента 40!
Если бы было доступно высокое давление, это могла бы быть 6-дюймовая линия. Бирюзовый газопровод, входящий в здание, показан в правом нижнем углу изображения. Как видите, наличие газа под высоким давлением для зданий с высокой потребностью в газе может быть очень выгодным. Уменьшенные размеры труб значительно упрощают прокладку труб и приводят к снижению общих затрат на строительство из-за меньшего количества материалов и трудозатрат. Это может сэкономить разработчику много денег. Единственными дополнительными затратами могут быть регуляторы на оборудовании для снижения давления в случае необходимости, которые стоят намного меньше, чем трубы большего размера. Во многих случаях мы не получаем информацию о давлении газа заранее и вынуждены делать консервативные предположения, чтобы убедиться, что мы можем обеспечить адекватное давление для оборудования. К сожалению, это предполагает, что доступно только низкое давление. Когда позже мы узнаем, что на объекте действительно был газ с более высоким давлением, подрядчики и застройщики хотят знать, почему газопроводы имеют слишком большой размер, поскольку они могли бы сэкономить деньги, используя трубы меньшего размера.
Если вы хотите узнать, как можно улучшить работу ваших систем и сэкономить деньги, свяжитесь с нами. Мы будем рады помочь вам!
Применения высокого давления | Омега Эйр
Новости
КОНТАКТ РАССЛЕДОВАНИЕ НАЙДИ НАС АЛЬТЕРНАТИВНЫЕ ЭЛЕМЕНТЫКаждое применение сжатого воздуха требует определенного давления для нормальной работы, и для облегчения классификации компрессоров и оборудования для обработки воздуха были определены некоторые неписаные правила относительно диапазонов давления.
|
Например, если у нас есть постоянный объем и если мы увеличим давление от атмосферного до избыточного давления 7 бар, концентрация твердых частиц увеличится в 8 раз. Это уже значительное увеличение содержания твердых частиц, но все же почти ничто по сравнению с увеличением концентрации до 400 бар избыточного давления, когда концентрация твердых частиц в 401 раз превышает концентрацию при атмосферном давлении.
Если сжать воздух со 100 % относительной влажностью при 35 °C до 7 бар изб., то при заполнении 1 м 9 сконденсируется примерно 0,3 л воды.0150 3 Резервуар при постоянной температуре. Количество сконденсировавшейся воды увеличится до 15,6 л при заполнении того же резервуара до 400 бар при постоянной температуре. Из этого мы видим, что при высоких давлениях конденсируется значительно больше воды, и ее необходимо удалить из системы.
, 35 °C)
