Низкотемпературное отопление. Плюсы и минусы, описание узлов контура и конденсационного котла

24 Марта 2022

Время чтения: 9 минут

Содержание

Что такое низкая температура в отоплении

Плюсы и минусы низкотемпературного отопления

Элементы конструкции

Теплый пол

Источники тепла

Коротко о главном

На пути экономии при выборе отопления в частном доме нелишне обратить внимание на низкотемпературные системы отопления. Несмотря на большие затраты на оборудование при начальном этапе устройства контура, в дальнейшем он существенно снизит стоимость обслуживания и расходных ресурсов. А тепловые потери здания исключаются качественным утеплением стен. Затраты на изоляционный материал с лихвой окупаются экономией в зимний период. При этом выбросы в окружающую среду минимальны.

Комфортная температура не мешает спокойно отдыхать

Что такое низкая температура в отоплении

Система, в которой теплоноситель имеет предельную температуру не более 55 градусов, и есть низкотемпературное отопление. Между показателями входа выхода совсем небольшое различие. На выходе из котла теплоноситель нагрет до 50-60 градусов, в радиаторе 45, а по возвращении из контура остывает до 30.

Согласно нормативам, трубы, проложенные для низкотемпературного отопления, должны занимать около 30% площади стен, так как они имеют низкую теплоотдачу и медленно прогревают помещение. Такая пропорция обеспечит достаточный обогрев для проживания семьи в доме круглый год.

Двухтрубная система с принудительной циркуляцией и теплым полом

Плюсы и минусы низкотемпературного отопления

Кроме экономических показателей, системы низкотемпературного отопления обладают рядом существенных плюсов:

Малый расход энергоресурсов. Можно использовать геотермальные источники и солнечные батареи.
Сокращенный объем выбросов в окружающую среду.
Комфортная атмосфера в комнатах. Невысокая температура радиаторов не высушивает воздух, как это случается при нагреве до 85 градусов. Плавный прогрев помещения создает наилучшие условия для жизни.
Хорошо работает в системе теплых полов. Равномерное распределение тепловых потоков от пола лучше подогревает комнаты.
Безопасная эксплуатация. К радиаторам могут прикасаться даже дети, ведь 30-45 градусов это не критично.
Длительный ресурс эксплуатации оборудования из-за невысокой нагрузки на котел.
Применение конденсационного оборудования, что повышает КПД практически до 100%.

И незначительными минусами:

Большая стоимость в начале проектирования и установки.
При сильных морозах не всегда справляется с задачей. Требуется подключение дополнительных источников тепла.
В контур ставят только металлические батареи.

Комфортная обстановка с грамотно оборудованной системой отопления

Элементы конструкции

Контур низкотемпературного парового отопления в частном доме оборудуют классическими элементами.

Радиатор

В низкотемпературных системах водяного отопления используют чугунные, алюминиевые и биметаллические батареи. Их подбирают по параметрам высоты, ширины и глубины, в зависимости от интерьера комнат. Основной показатель выбора – тепловая мощность, которую вычисляют по стандартной формуле. К примеру: одна секция биметаллического радиатора выделяет 200 кВт тепла при стандартном отоплении. При низкотемпературном отоплении, она выделит 140 КВт. Поэтому частота установки батарей должна быть на треть гуще обычного.

Для предполагаемой схемы подойдут разнообразные виды труб:

Металлопластиковые трубы изготовлены из полипропилена, с внутренним алюминиевым армированием. Преимуществом таких труб является гладкая внутренняя поверхность, что препятствует засорению просвета. Имеют высокий коэффициент линейного расширения, поэтому их укладывают только снаружи – заливать бетонным раствором нельзя.
Стальные – прочные металлические трубы. Лучше выбирать из нержавейки, чтобы не иметь проблем со ржавчиной. Преимущества – длительный срок службы и низкий коэффициент линейного расширения.
Мягкие полиэтиленовые. Хорошо подойдут для прокладки теплого пола. Можно закладывать в бетонную заливку. Срок службы не менее 25 лет.

Можно выбрать металлические или пластиковые – все зависит от предпочтений проектировщика и финансовых возможностей владельца дома.

Трубы с фитингами для монтажа

Низкотемпературные системы отопления хорошо сочетаются с конденсаторными котлами. Топливо при этом можно выбирать любое, в зависимости от близости к газовой магистрали или наличия земельных ресурсов (уголь, дрова, электричество).

Конструктивно котел выполнен, как обычный отопительный и может работать от тех же источников энергии. Отличительной особенностью прибора есть теплообменник, сделанный их прочной коррозиеустойчивой стали, выдерживающей соприкосновение с кислотами. Конструкция теплообменника усилена дополнительными ребрами и спиралями, значительно увеличивающими площадь теплоотдачи.

Принцип действия конденсационного котла для низкотемпературных водяных систем отопления:

Пламя нагревает воду или другой теплоноситель.
При сгорании топлива образуется углекислый газ и водяной пар температурой до 150 градусов. В классическом котле продукты сгорания выходят через коаксиальную трубу, согревая только наружный воздух.

Отличие конденсационного котла от классического

В конденсационном котле продукты сгорания проходят через заднюю, более прохладную стенку теплообменника. Горячий поток охлаждается на поверхности ребер и спиралей, образуя капли конденсата.
При конденсации из струи выделяются не только капли воды, но и тепло, которое возвращается в отопительную систему.

Происходит нагрев охлажденной воды в обратной линии трубопровода. К горелке подается наполовину нагретый теплоноситель, поэтому для повторного нагревания такого же объема требуется затратить вполовину меньше энергии.

Остатки продуктов сгорания выводятся через коаксиальный дымоход, оборудованный дополнительной внутренней трубой, поставляющий приточную струю. Проходя через дымоход, поток поступает на горелку уже слегка подогретым, что обеспечивает дополнительную экономию энергии.

Конденсационный котел в системе

Благодаря конструкции конденсационного котла в работе используется на 10% больше энергии, чем в традиционном отоплении. Во многих странах Европы признали не только экономические, но и экологические выгоды подобных низкотемпературных систем отопления, поэтому классические котлы постепенно выходят из производства и применения в частном домовладении. А в некоторых странах разрешены только конденсационные котлы, а применение классических запрещено на законодательном уровне.

Коэффициент полезного действия котла исчисляется прямой теплоотдачей плюс 10% от продуктов горения, возвращающих большую часть тепла обратно в систему. Поэтому общий КПД выше 100%.

После всех операций из системы выделяется некоторое количество концентрированной жидкости. Ее нельзя просто вылить на землю, так как содержание кислот выше нормы. Если это обычный бытовой контур, то объем жидкости не более 30 литров в сутки, поэтому ее просто спускают в канализацию. В промышленных цехах, где объем конденсата большой, предусматривают методы специальной утилизации.

Автоматика

Контур оснащается автоматическими приборами, регулирующими высоту нагревания и скорость циркуляции теплоносителя. Установка автоматики снимает нагрузку с человека, которому не нужно постоянно следить за работой контура.

Термостат с регулирующей термоголовкой – монтируется на каждую батарею. Электроника термостата чутко реагирует на малейшие изменения в комнате. Настроив головку на определенную температуру, (обычно это 22-25 градусов) можно не беспокоиться. Автомат выключит подачу тепла при перегреве и заново включит, после охлаждения. Монтируют, слегка вынося за плоскость радиатора, чтобы датчик находился в свободном пространстве.
Автоматический регулятор тяги. Устанавливают на твердотопливных котлах. Контролируя степень нагрева теплоносителя, подает сигнал на заслонку, для увеличения тяги и усиления горения. Превышение температуры заставляет прикрыть заслонку и уменьшить пламя.
Манометр – контролирует давление в системе. Если случится протечка и давление упадет, манометр отключит циркуляцию, чтобы не потерять теплоноситель.

Виды термоголовок

Теплый пол

Контур можно оборудовать в полу, смонтировав трубы в цементную стяжку. В сравнении с другими видами обогрева, теплый пол выигрывает по причине равномерного распределения нагретого воздуха по комнате. Его предпочитают монтировать в кухнях, ванных и коридорах, где обычно укладывают керамическую или кварц-виниловую плитку.

Правила монтажа теплого пола для низкотемпературного отопления:

В нижний слой под трубы прокладывают теплоизоляцию – полистирол, технониколь. Толщина листа 5 см для первого этажа и 3 см для второго.
По периметру комнаты устанавливают демпферную ленту для компенсации расширения стяжки.
Шаг укладки в классическом варианте равен 15-30 см между соседними трубами, в краевых зонах 10 см. В низкотемпературных системах отопления он сужается до 10-20 см и 5 в пристенных зонах.
Фиксировать трубу крепежными скобами к утеплителю или сетке с расстоянием каждой точки около метра.
При заливке цементной стяжки труба должна плотно прилегать к основанию.

Шаг трубы в теплом полу

Источники тепла

Низкотемпературное отопление может работать с любым котлом на разных видах топлива:

Газ – самый распространенный источник тепла. Его используют при наличии газопроводных магистралей в доступной близости. Подключение нельзя производить самостоятельно, необходимо разрешение газовой службы.
Твердое топливо – уголь, пеллеты, дрова.
Электричество – для подключения электрического котла можно использовать не только центральное энергоснабжение. Современные методы подразумевают установку солнечных батарей и ветрогенератров. Что существенно снизит расход на электроэнергию.

Коротко о главном

Низкотемпературное отопление главным образом экономит ресурсы, что в конечном итоге отражается на вашем кошельке.

Низкотемпературное напольное отопление равномерно обогревает помещение, создавая уют во время зимних холодов.

При укладке системы теплого пола расстояние между соседними трубами сужают на 30%, так как низкая теплоотдача требует дополнительного оборудования.

По этой же причине общая внешняя площадь батарей и труб в комнатах должно быть не менее трети от площади стен.

Качественное утепление стен позволит использовать низкотемпературную систему даже в сильные морозы без установки дополнительных приборов.

Считаете ли вы оборудование низкотемпературной схемы слишком затратным делом. Или уже просчитали выгоду от экономии ресурсов?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Низкотемпературные системы отопления | AW-Therm.com.ua

А. Никишов

Развитие технической мысли позволило современному человеку иметь большой выбор систем отопления, в зависимости от требований и материальных возможностей, которого не было даже у предыдущего поколения. Постепенное развитие бытовой теплоэнергетики привело к тому, что все большую популярность у населения стали иметь системы низкотемпературного отопления жилья, о которых и пойдет речь в этой статье

Практика показала, что при сравнении двух источников тепла – с высокой и низкой температурами – наиболее комфортные для человека условия создаются именно низкотемпературным прибором отопления, который обеспечивает небольшой перепад температур в помещении и не вызывает негативных ощущений. Верхний предел так называемых низких температур, по определению энергетиков, находится в районе 40˚С. Низкотемпературные системы отопления, использующие теплоноситель, работают с температурами 40–60˚С – на входе в теплопроизводящее устройство и на его выходе. А системы воздушного, электрического и лучистого обогрева используют и более низкие температуры, сравнимые с температурой тела человека. Так что само понятие низких температур довольно условное и, тем не менее, использование теплоносителя или других источников тепла с температурой до 45˚Симеет множество преимуществ, влияющих на выбор такой системы для отопления жилья, и, благодаря своим особенностям, органично вписывается в применение с возобновляемыми источниками энергии.

Ко всем системам отопления предъявляются определенные требования, которые призваны сделать наиболее эффективным, комфортным и безопасным их использование. Строительные, климатические, гигиенические и технологические требования подробно изложены в ДБН В.2.5–67:2013 в пунктах 4, 5, 6, 7, 9, 10 и 11. Эти требования позволяют максимально снизить негативные и одновременно повысить позитивные воздействия на человеческий организм, оказываемые системами отопления.

Необходимо отметить, что одним из важнейших условий эффективности работы любых систем отопления является тщательный учет теплопотерь, а для низкотемпературных систем это едва ли не самое важное. В противном случае такие системы будут малоэффективными и излишне энерго-, а, значит, и материально затратными.

Классификация

Системы низкотемпературного отопления можно условно разделить – по способу приготовления тепла – на монолитные, бивалентные и комбинированные. Монолитные системы характеризуются использованием одной или нескольких теплопроизводящих установок. В бивалентных используются два теплогенератора, имеющих различные принципы работы, один из которых может включаться как дополнительный источник тепла при очень низких температурах наружного воздуха. Несколько теплопроизводящих установок, включенных параллельно, образуют комбинированную систему отопления.

Нагрев теплоносителя во всех системах отопления может осуществляться прямым способом или косвенным. Примером прямого нагрева являются водонагревательные котлы различного типа, работающие на твердом, жидком или газообразном топливе, а также и электрические котлы. Косвенным способом нагревают теплоноситель в теплообменниках (бойлерах) или теплоаккумуляторах. Данный способ очень широко используется в системах, работающих на возобновляемых источниках энергии – ветряных и солнечных.

Также системы низкотемпературного отопления можно разделять по типу теплоносителя – жидкие, газовые, воздушные и электрические, и по виду отопительных приборов – поверхностные, конвекционные и панельно-лучевые.

Описание систем

Все большую популярность низкотемпературные системы отопления приобретают за счет того, что они очень гармонично сочетаются с оборудованием, работающим на возобновляемых источниках энергии. Во времена, когда традиционная энергия становится все дороже это немаловажный фактор.

Водяное отопление

Все системы этого типа характеризуются тремя основными параметрами – температура теплоносителя на выходе из теплопроизводящего устройства (в этом случае используются водонагревательные котлы на твердом, жидком, газообразном топливе и электрические), температура на его входе и температура воздуха в отапливаемом помещении. Такая последовательность цифр указывается во всех документах на котлы.
Современные системы низкотемпературного отопления, в основном, базируются на европейском стандарте EN422, в котором введено понятие «мягкого тепла», предполагающего использование теплоносителя с температурой на выходе из теплопроизводящего устройства 55˚С, а на входе – 45˚С.

Данный тип отопления предполагает применение в системе циркуляционных насосов, которые размещаются так же, как и в обычных системах отопления. Наиболее экономичными считаются «открытые» системы с размещением расширительного бака в верхней точке. Установка насосов в магистраль подачи теплоносителя позволяет избежать возможных зон разрежения, что имеет место при установке циркуляционных насосов на обратной магистрали.

В закрытых системах, работающих с повышенным давлением, наряду с циркуляционным насосом необходимо использовать автоматический воздухоотводчик и сбросной клапан, а также манометр, показывающий давление в системе. Расширительный бак в этом случае размещается в удобном для пользователя месте.

Одним из требований, определяющим эффективность работы открытого типа отопительных систем, является необходимость хорошей теплоизоляции расширительного бака. Иногда – в случае размещения его на чердаках зданий – требуется и его принудительный подогрев.

Одним из наиболее распространенных видов низкотемпературной системы отопления является всем известный «теплый пол» (рис. 1). Системы поверхностного отопления, например, производства компании Oventrop (Германия), включают трубы, монтаж которых может производиться и в пол, и в потолок, и в стены. При этом совершенно не затрагивается интерьер.

Рис. 1. Система отопления с «теплым полом»

В данных системах, благодаря преимущественно лучистому теплообмену, совершенно отсутствует движение воздуха, и тепло равномерно распределяется по помещению. Электронные программируемые регуляторы существенно повышают экономичность системы.

Подающая магистраль систем поверхностного обогрева содержит теплоноситель температурой 40–45˚С, что позволяет с максимальным эффектом использовать возможности конденсационных котлов, а также альтернативные (возобновляемые) источники энергии. В системе, как правило, используется труба из сшитого полиэтилена с защитным от кислорода слоем.

Паровое отопление

Этот тип отопления характеризуется использованием в качестве теплоносителя «насыщенного» пара, что приводит к необходимости обеспечить соответствующий сбор конденсата. И если в системе отопления присутствует один отопительный прибор, что не создает проблем, то при увеличении их количества конденсат отводить становится все труднее и труднее. Решение этой проблемы нашлось в использовании в качестве теплоносителя «холодного» пара. Его роль в современных системах низкотемпературного парового отопления играет, в частности, хладон-114 – негорючее, неядовитое, без запаха и химически устойчивое неорганическое соединение.

Система на «холодном» паре работает за счет использования тепла, выделяемого при конденсации насыщенных паров, которое и нагревает приборы отопления. Конденсатопроводы работают в «мокром» режиме, что обусловлено подпором конденсата. Конденсатоотводчики в этом случае не нужны – конденсат самотеком возвращается в испаритель. Подпиточный насос также не требуется. И паропроводы, и конденсатопроводы монтируются как горизонтально, так и вертикально. Причем совершенно необязательно соблюдать уклон. В случае вертикального монтажа подающий паропровод может размещаться как сверху, так и снизу.

Регулировка системы, работающей на «холодном» паре, осуществляется воздействием на давление пара и его температуру, для чего систему рассчитывают на давление, соответствующее максимально возможной температуре пара.

В качестве отопительных приборов в системе низкотемпературного парового отопления обычно используются секционные радиаторы и конвекторные панели. Для регулировки теплоотдачи каждый прибор отопления снабжают мембранным клапаном.

Воздушные системы
Использование этого типа систем (рис. 2) довольно ограничено. На это оказывают влияние несколько факторов. Во-первых, достаточно низкая степень теплообмена между воздухом и теплопроизводящим устройством или теплообменником. Во-вторых, по гигиеническим соображениям. Воздушные потоки переносят пыль, а воздушные каналы и теплообменные устройства создают хорошие условия для развития нежелательных бактерий и микроорганизмов, и требуют специальной защиты. И, в-третьих, такие системы очень материалоемкие, а, значит, имеют высокую стоимость.
Рис. 2. Воздушная система отопления
Но, несмотря на это, воздушные системы низкотемпературного отопления можно использовать в следующих случаях:
если необходимо обеспечить централизованный обогрев при низкой скорости движения воздуха в каналах. Такой способ подходит для обогрева небольших домов и коттеджей с помощью плинтусного воздуховода;
если требуется обеспечить центральный подогрев с высокой скоростью воздуха в каналах – система высокого давления. В этом случае требуется специальное воздухораспределительное оборудование, обеспечивающее равномерное поступление воздуха во все помещения и обладающее шумопоглощающими свойствами. Регулировка этой системы осуществляется двумя способами: первичным – на теплообменнике, и вторичным – количеством приточного теплого воздуха;
если нужен локальный подогрев нескольких помещений или одного большого. Такие системы знакомы каждому по большим магазинам – используются и воздушные завесы на входе в помещения, и дополнительные воздуховоды с теплым воздухом в необходимых местах.
Электрическое отопление
Эта система представлена на рынке отопительных систем множеством производителей. В ее основе лежит принцип нагрева специального резистивного кабеля (рис. 3) электрическим током. Тепло, снимаемое с кабеля, передается в окружающую среду, создавая мягкий прогрев помещения. Комплектация системы может включать в себя греющие кабели или готовые маты, терморегуляторы и установочный комплект, обеспечивающий быстрый и легкий монтаж.
Рис. 3. Электрический «теплый пол»
Конструктивные элементы систем
Все системы отопления, как уже говорилось выше, предназначены для поддержания оптимального и комфортного соотношения трех параметров – температура теплоносителя после теплопроизводящего устройства, температура отопительного прибора и температура воздухав помещении. Обеспечить такое соотношение можно правильным подбором важных элементов системы.
Теплопроизводящие устройства
Все устройства для производства тепла можно разделить на три группы.
Первая группа – теплогенераторы на основе использования традиционного топлива и электроэнергии. В основной своей массе это различные водогрейные котлы, работающие на твердом, жидком, газообразном топливе и электрической энергии. Даже для косвенного нагрева «холодного» пара в паровых системах низкотемпературного отопления используются все те же водогрейные устройства.
В этой группе приборов можно отметить бытовой конденсационный котел, являющийся устройством, появившемся в результате инновационных разработок по рациональному использованию водяных паров, образующихся при горении топлива. Исследования, которые направлены на более полное использование энергии и одновременно минимизацию негативного воздействия на окружающую среду, позволили создать новый тип отопительного оборудования – конденсационный котел – позволяющий посредством конденсации получать дополнительное тепло из дымовых газов.
К примеру, итальянский производитель Baxi выпускает линейку конденсационных котлов как напольного, так и настенного исполнения. Модельный ряд настенных котлов Luna Platinum (рис. 4) состоит из одноконтурных и двухконтурных конденсационных котлов, с мощностью от 12 до 32 кВт. Ключевым элементом является теплообменник из нержавеющей стали AISI 316L. Различными составными частями котла управляет электронная плата, есть съемная панель управления с жидкокристаллическим дисплеем и встроенной функцией управления температурой. Система модулирования мощности горелки позволяет адаптировать выходную мощность котла к энергии, потребляемой зданием в диапазоне 1:10.
Рис. 4. Конденсационный котел BAXI Luna Platinum
Вторая группа – установки, использующие тепло внесистемных теплоносителей. В таких случаях применяют теплоаккумуляторы.
К третьей группе относятся устройства, использующие внешний теплоноситель для косвенного нагрева. В них с успехом применяются поверхностные, каскадные или барботажные шаровые теплообменники. Именно такой тип используется для подогрева «холодного» пара в системах парового низкотемпературного отопления.
Отопительные приборы
Отопительные приборы делятся на 4 группы:
приборы с равными по площади поверхностями, как со стороны теплоносителя, так и со стороны воздуха. Такой тип приборов известен всем – это традиционные секционные радиаторы;
устройства конвекционного типа, в которых площадь поверхности, соприкасающейся с воздухом, намного больше поверхности со стороны теплоносителя. В этих приборах излучение тепла носит второстепенный характер;
пластинчатые воздухонагреватели с побудительным воздушным потоком;
устройства панельного типа – напольные, потолочные или стеновые. В этой линейке отопительных панелей, к примеру, можно отметить чешские панельные стальные радиаторы Korado под названием Radik, выпускаемые в двух исполнениях – с боковым подключением (Klasik), и с нижним со встроенным термостатическим вентилем (VK). Панельные стальные радиаторы предлагает также компания Kermi (Германия).
Рис. 5. Панельный стальной радиатор Korado
К отопительным приборам низкотемпературных систем можно отнести различного рода секционные и панельные нагреватели, отопительные конвекторы, калориферы и отопительные панели.
Теплоаккумуляторы
Эти устройства необходимы в бивалентных системах низкотемпературного отопления, в которых используется энергия из возобновляемых источников или сбросная теплота. Теплоаккумуляторы могут быть жидко- или твердозаполненными, использующие теплоемкость заполнителя для накопления теплоты.
Широкое распространение все больше получают устройства, в которых тепло выделяется в момент фазовых превращений. В них теплота накапливается в процессе плавления вещества или тогда, когда кристаллическая его структура претерпевает определенные изменения.
Также эффективно работают термохимические теплоаккумуляторы, принцип работы которых основан на накапливании теплоты в результате химических реакций, происходящих с выделением тепла.
Аккумуляторы тепла могут подключаться к системе отопления как по зависимой схеме, так и по независимой, когда в них аккумулируется тепло от внесистемного теплоносителя.
Тепловые аккумуляторы могут быть также грунтовыми, скальными и даже подземные озера могут использоваться в качестве накопителя тепла.
Грунтовые тепловые аккумуляторы получают при размещении регистров, изготовленных из труб, с шагом полтора–два метра. Скальные теплоаккумуляторы обустраивают путем бурения вертикальных или наклонных скважин в скальных породах на глубину от 10 до 50 м, куда и закачивается теплоноситель. Использование подземных озер в качестве теплоаккумуляторов возможно в случае размещения в нижних слоях воды труб с закаченным в них теплоносителем. Отбор тепла осуществляется из труб, размещенных в верхних слоях подземных озер.

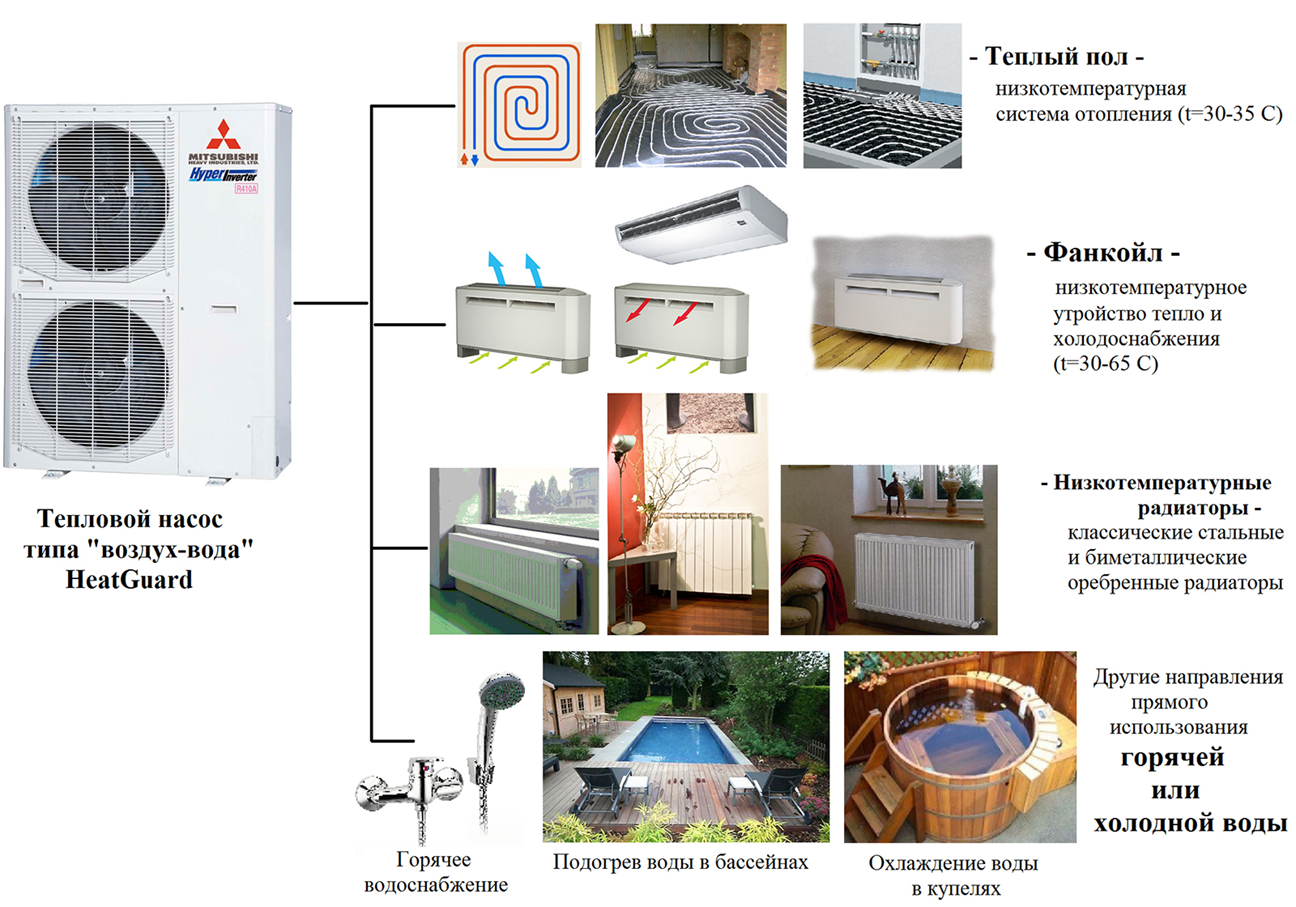

Тепловые насосы
При использовании в низкотемпературных системах отопления источника тепла, температура которого ниже температуры воздуха в помещении, а также для снижения материалоемкости отопительных приборов, в систему могут включаться тепловые насосы (рис. 6). Самыми распространенными устройствами этой группы являются компрессионные тепловые насосы, дающие при конденсации температуру от 60 до 80˚С.
Рис. 6. Принцип работы теплового насоса
Эффективную работу теплового насоса в низкотемпературной системе отопления обеспечивает включение в контур испарителя теплового аккумулятора, который способствует стабилизации температуры испарения «холодного» пара. Регулировка этой системы осуществляется путем изменения теплоотдачи самого насоса.
Преимущества и недостатки
Низкотемпературные системы отопления завоевывают своих сторонников тем, что создают более комфортные условия в помещении, нежели традиционные – с высоким нагревом отопительных приборов. Не происходит излишнее «осушение» воздуха, отсутствует – опять-таки излишняя – запыленность помещения вследствие неизбежного перемещения воздуха при очень горячих отопительных приборах.
Плюсом системы можно считать возможность ее нагрузки и до высоких температур, если в том вдруг возникнет необходимость.
Использование теплоаккумуляторов в системе дает возможность накапливать тепло и моментально использовать его в случае необходимости.
Низкий разброс температур – выходной из теплопроизводящего устройства и воздуха в помещении – позволяет легко регулировать систему, используя программируемые термостаты.
А что касается недостатков, то он, по существу, один – стоимость законченной системы несколько, а то и в разы выше, нежели традиционной высокотемпературной.
