А. Никишов
Развитие технической мысли позволило современному человеку иметь большой выбор систем отопления, в зависимости от требований и материальных возможностей, которого не было даже у предыдущего поколения. Постепенное развитие бытовой теплоэнергетики привело к тому, что все большую популярность у населения стали иметь системы низкотемпературного отопления жилья, о которых и пойдет речь в этой статье
Практика показала, что при сравнении двух источников тепла – с высокой и низкой температурами – наиболее комфортные для человека условия создаются именно низкотемпературным прибором отопления, который обеспечивает небольшой перепад температур в помещении и не вызывает негативных ощущений. Верхний предел так называемых низких температур, по определению энергетиков, находится в районе 40˚С. Низкотемпературные системы отопления, использующие теплоноситель, работают с температурами 40–60˚С – на входе в теплопроизводящее устройство и на его выходе. А системы воздушного, электрического и лучистого обогрева используют и более низкие температуры, сравнимые с температурой тела человека. Так что само понятие низких температур довольно условное и, тем не менее, использование теплоносителя или других источников тепла с температурой до 45˚Симеет множество преимуществ, влияющих на выбор такой системы для отопления жилья, и, благодаря своим особенностям, органично вписывается в применение с возобновляемыми источниками энергии.
Ко всем системам отопления предъявляются определенные требования, которые призваны сделать наиболее эффективным, комфортным и безопасным их использование. Строительные, климатические, гигиенические и технологические требования подробно изложены в ДБН В.2.5–67:2013 в пунктах 4, 5, 6, 7, 9, 10 и 11. Эти требования позволяют максимально снизить негативные и одновременно повысить позитивные воздействия на человеческий организм, оказываемые системами отопления.
Необходимо отметить, что одним из важнейших условий эффективности работы любых систем отопления является тщательный учет теплопотерь, а для низкотемпературных систем это едва ли не самое важное. В противном случае такие системы будут малоэффективными и излишне энерго-, а, значит, и материально затратными.
Классификация
Системы низкотемпературного отопления можно условно разделить – по способу приготовления тепла – на монолитные, бивалентные и комбинированные. Монолитные системы характеризуются использованием одной или нескольких теплопроизводящих установок. В бивалентных используются два теплогенератора, имеющих различные принципы работы, один из которых может включаться как дополнительный источник тепла при очень низких температурах наружного воздуха. Несколько теплопроизводящих установок, включенных параллельно, образуют комбинированную систему отопления.
Нагрев теплоносителя во всех системах отопления может осуществляться прямым способом или косвенным. Примером прямого нагрева являются водонагревательные котлы различного типа, работающие на твердом, жидком или газообразном топливе, а также и электрические котлы. Косвенным способом нагревают теплоноситель в теплообменниках (бойлерах) или теплоаккумуляторах. Данный способ очень широко используется в системах, работающих на возобновляемых источниках энергии – ветряных и солнечных.
Также системы низкотемпературного отопления можно разделять по типу теплоносителя – жидкие, газовые, воздушные и электрические, и по виду отопительных приборов – поверхностные, конвекционные и панельно-лучевые.
Описание систем
Все большую популярность низкотемпературные системы отопления приобретают за счет того, что они очень гармонично сочетаются с оборудованием, работающим на возобновляемых источниках энергии. Во времена, когда традиционная энергия становится все дороже это немаловажный фактор.
Водяное отопление
Все системы этого типа характеризуются тремя основными параметрами – температура теплоносителя на выходе из теплопроизводящего устройства (в этом случае используются водонагревательные котлы на твердом, жидком, газообразном топливе и электрические), температура на его входе и температура воздуха в отапливаемом помещении. Такая последовательность цифр указывается во всех документах на котлы.
Данный тип отопления предполагает применение в системе циркуляционных насосов, которые размещаются так же, как и в обычных системах отопления. Наиболее экономичными считаются «открытые» системы с размещением расширительного бака в верхней точке. Установка насосов в магистраль подачи теплоносителя позволяет избежать возможных зон разрежения, что имеет место при установке циркуляционных насосов на обратной магистрали.
Одним из требований, определяющим эффективность работы открытого типа отопительных систем, является необходимость хорошей теплоизоляции расширительного бака. Иногда – в случае размещения его на чердаках зданий – требуется и его принудительный подогрев.
Одним из наиболее распространенных видов низкотемпературной системы отопления является всем известный «теплый пол» (рис. 1). Системы поверхностного отопления, например, производства компании Oventrop (Германия), включают трубы, монтаж которых может производиться и в пол, и в потолок, и в стены. При этом совершенно не затрагивается интерьер.
В данных системах, благодаря преимущественно лучистому теплообмену, совершенно отсутствует движение воздуха, и тепло равномерно распределяется по помещению. Электронные программируемые регуляторы существенно повышают экономичность системы.
Подающая магистраль систем поверхностного обогрева содержит теплоноситель температурой 40–45˚С, что позволяет с максимальным эффектом использовать возможности конденсационных котлов, а также альтернативные (возобновляемые) источники энергии. В системе, как правило, используется труба из сшитого полиэтилена с защитным от кислорода слоем.
Паровое отопление
Этот тип отопления характеризуется использованием в качестве теплоносителя «насыщенного» пара, что приводит к необходимости обеспечить соответствующий сбор конденсата. И если в системе отопления присутствует один отопительный прибор, что не создает проблем, то при увеличении их количества конденсат отводить становится все труднее и труднее. Решение этой проблемы нашлось в использовании в качестве теплоносителя «холодного» пара. Его роль в современных системах низкотемпературного парового отопления играет, в частности, хладон-114 – негорючее, неядовитое, без запаха и химически устойчивое неорганическое соединение.
Система на «холодном» паре работает за счет использования тепла, выделяемого при конденсации насыщенных паров, которое и нагревает приборы отопления. Конденсатопроводы работают в «мокром» режиме, что обусловлено подпором конденсата. Конденсатоотводчики в этом случае не нужны – конденсат самотеком возвращается в испаритель. Подпиточный насос также не требуется. И паропроводы, и конденсатопроводы монтируются как горизонтально, так и вертикально. Причем совершенно необязательно соблюдать уклон. В случае вертикального монтажа подающий паропровод может размещаться как сверху, так и снизу.
Регулировка системы, работающей на «холодном» паре, осуществляется воздействием на давление пара и его температуру, для чего систему рассчитывают на давление, соответствующее максимально возможной температуре пара.
В качестве отопительных приборов в системе низкотемпературного парового отопления обычно используются секционные радиаторы и конвекторные панели. Для регулировки теплоотдачи каждый прибор отопления снабжают мембранным клапаном.
Воздушные системы
Использование этого типа систем (рис. 2) довольно ограничено. На это оказывают влияние несколько факторов. Во-первых, достаточно низкая степень теплообмена между воздухом и теплопроизводящим устройством или теплообменником. Во-вторых, по гигиеническим соображениям. Воздушные потоки переносят пыль, а воздушные каналы и теплообменные устройства создают хорошие условия для развития нежелательных бактерий и микроорганизмов, и требуют специальной защиты. И, в-третьих, такие системы очень материалоемкие, а, значит, имеют высокую стоимость.
Рис. 2. Воздушная система отопления
Но, несмотря на это, воздушные системы низкотемпературного отопления можно использовать в следующих случаях:
- если необходимо обеспечить централизованный обогрев при низкой скорости движения воздуха в каналах. Такой способ подходит для обогрева небольших домов и коттеджей с помощью плинтусного воздуховода;
- если требуется обеспечить центральный подогрев с высокой скоростью воздуха в каналах – система высокого давления. В этом случае требуется специальное воздухораспределительное оборудование, обеспечивающее равномерное поступление воздуха во все помещения и обладающее шумопоглощающими свойствами. Регулировка этой системы осуществляется двумя способами: первичным – на теплообменнике, и вторичным – количеством приточного теплого воздуха;
- если нужен локальный подогрев нескольких помещений или одного большого. Такие системы знакомы каждому по большим магазинам – используются и воздушные завесы на входе в помещения, и дополнительные воздуховоды с теплым воздухом в необходимых местах.
Электрическое отопление
Эта система представлена на рынке отопительных систем множеством производителей. В ее основе лежит принцип нагрева специального резистивного кабеля (рис. 3) электрическим током. Тепло, снимаемое с кабеля, передается в окружающую среду, создавая мягкий прогрев помещения. Комплектация системы может включать в себя греющие кабели или готовые маты, терморегуляторы и установочный комплект, обеспечивающий быстрый и легкий монтаж.
Рис. 3. Электрический «теплый пол»
Конструктивные элементы систем
Все системы отопления, как уже говорилось выше, предназначены для поддержания оптимального и комфортного соотношения трех параметров – температура теплоносителя после теплопроизводящего устройства, температура отопительного прибора и температура воздухав помещении. Обеспечить такое соотношение можно правильным подбором важных элементов системы.
Теплопроизводящие устройства
Все устройства для производства тепла можно разделить на три группы.
Первая группа – теплогенераторы на основе использования традиционного топлива и электроэнергии. В основной своей массе это различные водогрейные котлы, работающие на твердом, жидком, газообразном топливе и электрической энергии. Даже для косвенного нагрева «холодного» пара в паровых системах низкотемпературного отопления используются все те же водогрейные устройства.
В этой группе приборов можно отметить бытовой конденсационный котел, являющийся устройством, появившемся в результате инновационных разработок по рациональному использованию водяных паров, образующихся при горении топлива. Исследования, которые направлены на более полное использование энергии и одновременно минимизацию негативного воздействия на окружающую среду, позволили создать новый тип отопительного оборудования – конденсационный котел – позволяющий посредством конденсации получать дополнительное тепло из дымовых газов.
К примеру, итальянский производитель Baxi выпускает линейку конденсационных котлов как напольного, так и настенного исполнения. Модельный ряд настенных котлов Luna Platinum (рис. 4) состоит из одноконтурных и двухконтурных конденсационных котлов, с мощностью от 12 до 32 кВт. Ключевым элементом является теплообменник из нержавеющей стали AISI 316L. Различными составными частями котла управляет электронная плата, есть съемная панель управления с жидкокристаллическим дисплеем и встроенной функцией управления температурой. Система модулирования мощности горелки позволяет адаптировать выходную мощность котла к энергии, потребляемой зданием в диапазоне 1:10.

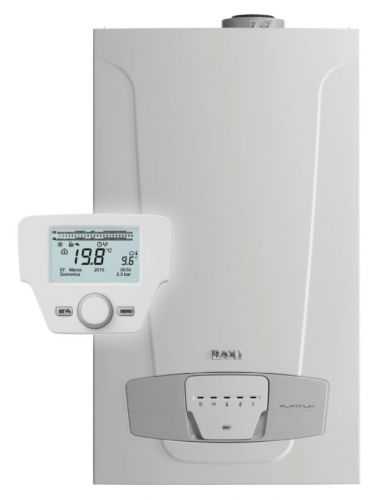

Рис. 4. Конденсационный котел BAXI Luna Platinum
Вторая группа – установки, использующие тепло внесистемных теплоносителей. В таких случаях применяют теплоаккумуляторы.
К третьей группе относятся устройства, использующие внешний теплоноситель для косвенного нагрева. В них с успехом применяются поверхностные, каскадные или барботажные шаровые теплообменники. Именно такой тип используется для подогрева «холодного» пара в системах парового низкотемпературного отопления.
Отопительные приборы
Отопительные приборы делятся на 4 группы:
- приборы с равными по площади поверхностями, как со стороны теплоносителя, так и со стороны воздуха. Такой тип приборов известен всем – это традиционные секционные радиаторы;
- устройства конвекционного типа, в которых площадь поверхности, соприкасающейся с воздухом, намного больше поверхности со стороны теплоносителя. В этих приборах излучение тепла носит второстепенный характер;
- пластинчатые воздухонагреватели с побудительным воздушным потоком;
- устройства панельного типа – напольные, потолочные или стеновые. В этой линейке отопительных панелей, к примеру, можно отметить чешские панельные стальные радиаторы Korado под названием Radik, выпускаемые в двух исполнениях – с боковым подключением (Klasik), и с нижним со встроенным термостатическим вентилем (VK). Панельные стальные радиаторы предлагает также компания Kermi (Германия).
Рис. 5. Панельный стальной радиатор Korado
К отопительным приборам низкотемпературных систем можно отнести различного рода секционные и панельные нагреватели, отопительные конвекторы, калориферы и отопительные панели.
Теплоаккумуляторы
Эти устройства необходимы в бивалентных системах низкотемпературного отопления, в которых используется энергия из возобновляемых источников или сбросная теплота. Теплоаккумуляторы могут быть жидко- или твердозаполненными, использующие теплоемкость заполнителя для накопления теплоты.
Широкое распространение все больше получают устройства, в которых тепло выделяется в момент фазовых превращений. В них теплота накапливается в процессе плавления вещества или тогда, когда кристаллическая его структура претерпевает определенные изменения.
Также эффективно работают термохимические теплоаккумуляторы, принцип работы которых основан на накапливании теплоты в результате химических реакций, происходящих с выделением тепла.
Аккумуляторы тепла могут подключаться к системе отопления как по зависимой схеме, так и по независимой, когда в них аккумулируется тепло от внесистемного теплоносителя.
Тепловые аккумуляторы могут быть также грунтовыми, скальными и даже подземные озера могут использоваться в качестве накопителя тепла.
Грунтовые тепловые аккумуляторы получают при размещении регистров, изготовленных из труб, с шагом полтора–два метра. Скальные теплоаккумуляторы обустраивают путем бурения вертикальных или наклонных скважин в скальных породах на глубину от 10 до 50 м, куда и закачивается теплоноситель. Использование подземных озер в качестве теплоаккумуляторов возможно в случае размещения в нижних слоях воды труб с закаченным в них теплоносителем. Отбор тепла осуществляется из труб, размещенных в верхних слоях подземных озер.
Тепловые насосы
При использовании в низкотемпературных системах отопления источника тепла, температура которого ниже температуры воздуха в помещении, а также для снижения материалоемкости отопительных приборов, в систему могут включаться тепловые насосы (рис. 6). Самыми распространенными устройствами этой группы являются компрессионные тепловые насосы, дающие при конденсации температуру от 60 до 80˚С.
Рис. 6. Принцип работы теплового насоса
Эффективную работу теплового насоса в низкотемпературной системе отопления обеспечивает включение в контур испарителя теплового аккумулятора, который способствует стабилизации температуры испарения «холодного» пара. Регулировка этой системы осуществляется путем изменения теплоотдачи самого насоса.
Преимущества и недостатки
Низкотемпературные системы отопления завоевывают своих сторонников тем, что создают более комфортные условия в помещении, нежели традиционные – с высоким нагревом отопительных приборов. Не происходит излишнее «осушение» воздуха, отсутствует – опять-таки излишняя – запыленность помещения вследствие неизбежного перемещения воздуха при очень горячих отопительных приборах.
Плюсом системы можно считать возможность ее нагрузки и до высоких температур, если в том вдруг возникнет необходимость.
Использование теплоаккумуляторов в системе дает возможность накапливать тепло и моментально использовать его в случае необходимости.
Низкий разброс температур – выходной из теплопроизводящего устройства и воздуха в помещении – позволяет легко регулировать систему, используя программируемые термостаты.
А что касается недостатков, то он, по существу, один – стоимость законченной системы несколько, а то и в разы выше, нежели традиционной высокотемпературной.
Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!
Просмотрено: 13 981Вас может заинтересовать:
Вам также может понравиться
Заказ был отправлен, с Вами свяжется наш менеджер.
aw-therm.com.ua
Чугунный низкотемпературный котел с оптимальным соотношением цена-качество
Ваша выгода от этих преимуществ
- Теплообменные поверхности Eutectoplex с высокой эксплуатационной надежностью и длительным сроком службы.
- Гомогенная структура специального эвтектического серого чугуна обеспечивает равномерность теплового потока и предотвращает растрескивание вследствие внутренних напряжений
- Экономичный и экологичный режим работы за счет снижения температуры котловой воды при повышении температуры окружающей среды
- Система JetFlow направляет поток охлажденной обратной сетевой воды через весь котел и предотвращает тем самым образование конденсата на стороне дымовых газов
- Комфорт в обслуживании и эксплуатации за счет использования контроллеров Vitotronic
- Эффективная теплоотдача котловой воды за счет широких проходов и большого водонаполнения котлового блока
- Простая настройка работы горелки даже при закрытом кожухе;облегчение монтажа и ввода в эксплуатацию: все горелки фирмы Viessmann проходят цикл компьютерных огневых испытаний и оптимально согласованы по своим параметрам с котлом
- Сокращение времени монтажа за счет системы Fastfix
- Простота обслуживания котла за счет горизонтального расположения топочных ходов и легко извлекаемых турболизаторов. Все три хода доступны с фронтальной стороны котла для чистки и контроля.
Выгодный по цене и надежный в работе
Vitorond 100 – это чугунный низкотемпературный котел с оптимальным соотношением цена-качество. Он экономичен, имеет низкие эмиссионные показатели и прост в монтаже. За счет струйной системы равномерного распределения температур в обратной магистрали JetFlow котел отличается высокой надежностью в эксплуатации и долгим сроком службы.
Удобный контроллер
Контроллер Vitotronic 200 с текстовой индикацией и графической поддержкой обеспечивает пользователю простое и понятное управление через текстовое меню.
Контроллер Vitotronic позволяет удобно управлять работой отопительных установок с одним или двумя отопительными контурами со смесителем и одним отопительным контуром без смесителя.
В отопительном контуре со смесителем остаточное тепло из обратной магистрали отдается в подающую магистраль. За счет этого котел вырабатывает меньше энергии и работает более экономно.
www.viessmann.ru
Конденсационные котлы отопления – газовые, низкотемпературная система отопления дома
Газовый котел может по праву считаться сердцем всей отопительной системы. Конденсационные котлы выделяются более новой и усовершенствованной конструкцией, благодаря им отопление стало еще более эффективным и экономичным.
Для того чтобы понять, насколько выгоднее приобрести конденсационный котел, необходимо сравнить его характеристики и параметры с газовым котлом. Продукты сгорания в простом газовом котле проходят через теплообменник устройства, поэтому некоторая часть тепла будет теряться. Это можно объяснить тем, что вместе с отработанными газами в атмосферу будет уходить и некоторая доля горячих паров. Конденсационный котел сохраняет эту тепловую энергию в виде пара, поэтому он считается более эффективным, чем простой газовый котел.

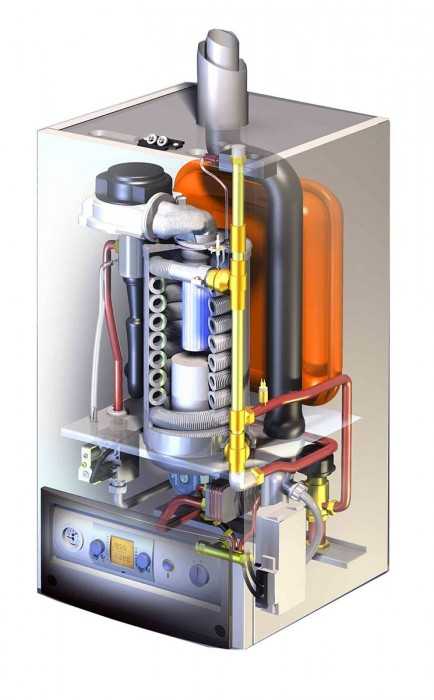

Конденсационный котел

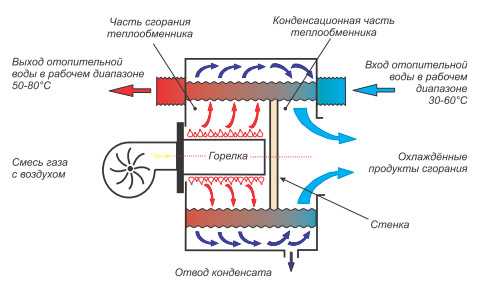

Принцип работы конденсационного котла
После того, как пар охлаждается, он преобразуется в жидкость. Благодаря такому процессу конденсации будет высвобождаться некоторое количество тепла. В обычном котле во время его работы происходит борьба с таким явлением, как конденсация, а в случае с конденсационным котлом конденсация является полезным явлением. Процесс конденсации имеет место в теплообменнике, который, по сравнению с газовым котлом, имеет несколько больший размер. Этот компонент конденсационного котла отбирает тепловую энергию для отопительной системы.
Тепло, которое образуется при полном сжигании топливной единицы, с учетом пара, который высвобождается во время процесса конденсации, носит название «высшей» теплоты сгорания топлива.
«Низшей» теплотой сгорания будет называться количество теплоты без учета конденсационного тепла.
Принцип работы конденсационного котла
Конденсационные котлы отопления начали пользоваться популярностью относительно недавно, хотя принцип их работы был известен человечеству еще более 100 лет назад. На сегодняшний день благодаря технологическому прогрессу при изготовлении котлов начали использовать сплавы, которые обладают хорошей устойчивостью к коррозии и другим губительным процессам.
Особенности конденсационных котлов
Исходя из законов физики, необходимо понимать, что хоть незначительные потери тепла в любом случае неизбежны и КПД не достигнет 100%. По сравнению с газовыми котлами, конденсационные котлы характеризуются более высокой экономичностью. Этот показатель у конденсационных котлов выше примерно на 15-20%.
Рекомендуем к прочтению:

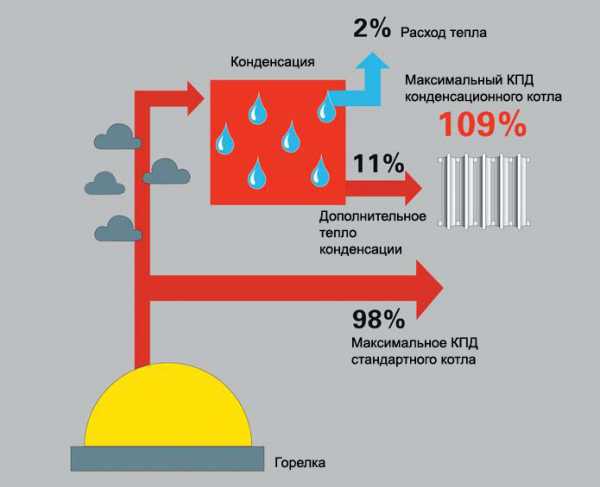

КПД конденсационного котла
Конденсационные котлы оснащены более современными горелками, что снижает на минимум вероятность неполного сгорания топлива. Вместе с отработанными газами выделяется намного меньше вредных веществ и также понижается температура отходящих газов, которая редко превышает отметку 40 градусов. Для таких котлов можно использовать и пластиковые дымоходы, что позволяет сэкономить на данном компоненте отопительной системы. Также уменьшаются затраты на установку дымоходов.
Что касается исполнения, то котлы конденсационные газовые настенные почти во всем схожи с газовыми котлами традиционного типа.
Чаще всего конденсационные котлы бывают настенного типа, однако встречаются и мощные напольные устройства. Такие котлы редко используются для жилых помещений. В основном, их можно встретить в офисных помещениях или на производстве.

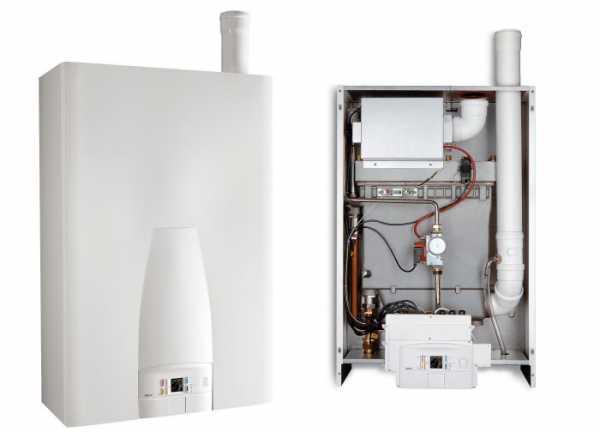

Настенный конденсационный котел
Главное отличие от обычных котлов состоит в том, что в конденсационных котлах теплообменник выполнен из материалов, обладающих хорошей устойчивостью к воздействию различных кислот. Обычно такими материалами служат нержавеющая сталь или силумин. За счет высокой кислотности и образуется конденсат, а он вызывает процесс коррозии, если будут использованы такие сплавы, которые применяются для изготовления котлов неконденсационного типа.
Основные узлы конденсационного котла
Теплообменник для конденсационных котлов может быть изготовлен в форме труб со сложным сечением. Это необходимо для того чтобы как можно больше увеличить объем теплообменника, тем самым, повысив эффективность работы конденсационного котла. В котлах такого типа перед горелкой монтирован вентилятор, который извлекает из газопровода газ и смешивает его с воздухом. Далее такая рабочая смесь направляется к горелке.
Дымоходные газы выходят из системы посредством дымоходов коаксиального типа.
Для изготовления таких дымоходов производители используют, в основном, пластик, обладающий хорошей термостойкостью. Насос, встроенный в газовые конденсационные котлы отопления, управляется посредством электроники и оптимизирует мощность котла, тем самым, позволяя сэкономить электричество.
Рекомендуем к прочтению:

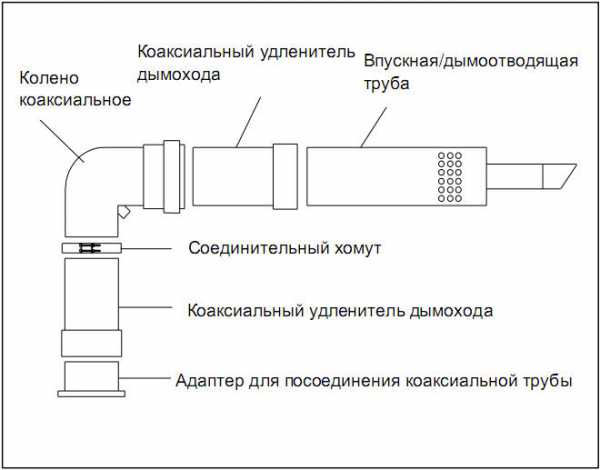

Коаксиальный дымоход
Эффективность работы котла во многом зависит и от параметров отопительной системы в целом. Если температура воды будет низкой, то конденсация водяного пара будет происходить более полно. Тем самым, значительная часть скрытого тепла будет возвращаться в отопительную систему. Это повлияет и на то, что показатель КПД конденсационного котла будет несколько выше.
Под конденсационный котел подойдет не всякая отопительная система. Система отопления должна быть рассчитана на не слишком высокую температуру теплоносителя.
То есть, это должна быть относительно низкотемпературная система отопления. В обратном контуре теплоноситель должен обладать температурой не выше, чем 60 градусов. Наружные условия не имеют никакого значения. Если на улице будет небольшой мороз, то температура теплоносителя в обратном контуре будет не ниже, чем 45-50 градусов. Таким образом, котел будет функционировать в конденсационном режиме.

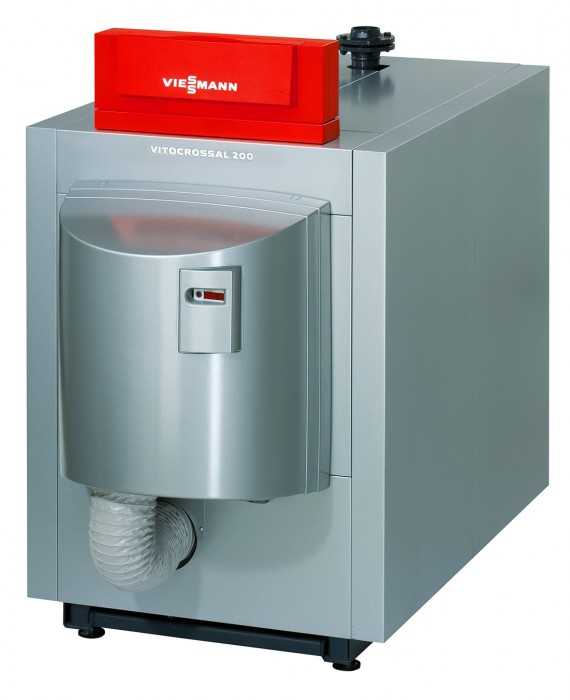

Напольный конденсационный котел
Низкотемпературные котлы отопления могут быть как с одним, так и с двумя контурами. Их можно использовать для организации отопительной системы или для горячего водоснабжения. Такие котлы могут различаться по параметрам мощности. Диапазон их мощности достаточно большой и составляет от 20 до 100 кВт. Такой мощности, которую предоставляет низкотемпературное отопление дома, хватает для любых бытовых условий.
Для промышленной области потребуется приобрести более мощный котел напольного типа.
Можно приобрести и различные комплекты для подключения конденсационных котлов. В перечень таких компонентов входят: нейтрализаторы конденсата, расширительные баки, различные предохранительные устройства, комплекты для системы отвода отработанных газов, комплекты трубной обвязки и многое другое.
Во многих европейских странах запрещено использование других котлов, кроме конденсационных. Это объясняется тем, что у них более высокий показатель КПД и они выбрасывают в атмосферу куда меньше вредных частиц. В таких странах государство заботится о своих людях, потому что запрещает использовать оборудование, которое не обладает хорошей экономичностью и низким уровнем безопасности с экологической точки зрения.
otoplenie-doma.org
Низкотемпературная система отопления | HouseDB.ru
Температурный режим можно разделить на три отдельных параметра: температура теплоносителя при выходе из котла, на входе в котел и температура воздуха в помещении. Другими словами: подача, обработка, воздух, именно эта последовательность используется во всех числах представленных в документах.
Традиционные системы отопления, рассчитываются по старому, при выходе из котла температура воды составляет в среднем 70-80 градусов, на входе примерно 60. На практике же такой режим не используется, и для расчета систем отопления используют европейские нормы. Именно по этим нормам, настроены импортные котлы длительного горения.
Европейский стандарт по отоплению EN 442 имеет обычный температурный режим 75/65 градусов, помимо этого существует также понятие «мягкое тепло», с режимными параметрами 55/45 град. Данный температурный режим, станет основным в будущем.
Что такое низкотемпературная система отопления? Это система, где температура воды на выходе составляет 60 град. На входе — менее 40. Это довольно условное разграничение по температуре, да и дело здесь не только в температуре.
Довольно широкой известности, приобрела система низкотемпературного отопления «теплый пол». В ней также эффективно могут использоваться радиаторы разного размера. По сути, в каждом частном доме используется низкотемпературная система отопления, и в переходной сезон температура на регуляторе газового котла, равна 50-60 градусам.
Главным преимуществом низкотемпературного отопления, является его комфортность. Ведь не раз уже говорилось об осушении воздуха разогревшимися радиаторами, и о большом количестве пыли, вызванной вследствие воздушной конвекции. Конечно же, не стоит воспринимать это как главный аргумент, доказывающий неэффективность радиаторов, но теоретически эти явления все же бывают. Сложно дать оценку их величине, так как большинство из наших предшественников, благополучно использовали традиционное высокотемпературное отопление. Ясно лишь одно, что теплый радиатор, все же комфортнее горячего.
К еще одному преимуществу низкотемпературного отопления можно отнести, возможность применения в системе, современных технологий. А именно можно использовать конденсационные котлы и солнечные коллекторы. Которые требуют низкой температуры обратки, в системе.
По этому, низкотемпературная система отопления – являет собой систему отопления, рассчитанную на режим работы при низких температурах, в районе 60/40 градусов и ниже. Под этот режим специально подбираются генераторы тепла и радиаторы. Также в низкотемпературном отоплении допускается возможность использования высоких температур во время зимы, при сильных морозах.
housedb.ru
Конденсационные и низкотемпературные газовые котлы Viessmann
Viessmann – немецкая компания, одним из приоритетных направлений которой являются газовые котлы. Viessmann также производит и реализует котлы на твердом топливе и котлы на жидком топливе. В ассортименте продуктов для энергетики Viessmann есть фотогальванические системы, солнечные коллекторы, тепловые насосы.
Котлы Viessmann делятся на конденсационные и низкотемпературные. Конденсационные котлы имеют мощность от 4,2 до 100 (800 кВт). Они обладают наивысшим КПД, этот показатель нередко превышает 100%. Поэтому снизить расходы на отопление становится возможным без экономии на комфорте. Приобретение такого котла становится вкладом в сохранение невосполнимых ресурсов окружающей среды.
Модели конденсационных котлов
Vitodens 100-W O.T.
Vitodens 100-W
Vitodens 200-W
Vitodens 222-F
Vitocrossal 300
Серия Vitodens уникальна тем, что эти отопительные приборы без особых затрат можно использовать для модернизации старых отопительных систем с природной циркуляцией. Оптимальный выбор для отопления небольшой квартиры или частного дома. Использование конденсационного тепла повышает КПД отопительных приборов Vitodens до 108%. Система управления котлом Vitodens 100-W O.T. имеет графический дисплей. Есть возможность подключения аналогового или цифрового таймера.
Отопительный прибор Vitocrossal 300 имеет КПД 109%, что достигается за счет максимального использования теплоты сгорания газа и теплоты конденсации паров воды. Фактически, КПД больше 100% быть не может, эти цифры используются для сравнения КПД традиционных и конденсационных котлов. Используется современная модуляционная горелка MatriX с модуляцией от 30% до 100%. Есть возможность использования модели Vitocrossal 300 в многокотельных установках.
Низкотемпературные котлы для частного дома
Vitopend 100-W
Vitopend 111-W
Vitogas 100-F
Vitogas 100-F
Наибольшей популярностью в этой категории пользуется газовый котел Viessmann vitopend 100-W. Это комбинированный настенный котел, предназначенный также для нагревания воды. Котел предлагается в двух вариантах исполнения. Модификация “Турбо” забирает воздух с улицы, модификация “Атмо” берет воздух из помещения. Приятно удивляет компактность этого отопительного прибора. Радует и цена на низкотемпературный котел – в пределах 700-800 евро, конденсационный котел будет стоить около 1500 евро.
Мощность модели 100-W позволяет нагревать до 14 литров воды в минуту. Удобству монтажа способствует мультиштекерная система. В конструкции используется гидравлический аква-блок Grundfos. Для отопления и горячего водоснабжения предусмотрены два отдельных теплообменника. Основной теплообменник изготовлен из меди и имеет защитное силуминовое покрытие. В качестве материала горелки используется нержавеющая сталь. Есть электронный регулятор температуры, обеспечивающий постоянство температуры на выходе отопительного прибора.
Сравнительные характеристики модели vitopend 100-W:
Мощность — от 10.2 кВт до 29 кВт;
КПД – 90%
Теплоноситель – вода;
Топливо – природный газ;
Ширина, высота, глубина (в миллиметрах) — 400х725х360.
Газовый котел Viessmann vitopend 111W отличается наличием накопительной емкости из нержавеющей стали, объемом 46 литров. С таким котлом покупатель может пользоваться одновременно тремя точками набора горячей воды. Ванна обычного объема наполняется меньше чем за десять минут.
Серия Vitogas это газовые котлы Viessmann, отзывы о которых отмечают их высокую надежность и продолжительный срок службы. Чугунные стационарные котлы Vitogas имеют небольшой размер. При этом их мощность достигает 144 кВт. Напольный котел будет работать даже при значительных колебаниях напора газа в магистрали и перепадах напряжения в электрической сети. При сбое подачи газа котел отключается автоматически.
Основные конкуренты
С напольными котлами Vitogas могут конкурировать газовые котлы Buderus Logano, работающие совместно с нагревательным баком. Отопительная техника Buderus Logano отличается богатством настроек, также имеет возможность работы при низком давлении газа.
В этой же категории стоит обратить внимание на котел газовый Жуковский производства Жуковского машиностроительного завода. При мощности от 11 до 68 кВт напольный котел Жуковский пригоден для отопления помещения площадью до 640 квадратных метров. Он имеет отечественный либо импортный блок автоматики.
Мощность от 16 до 39 кВт имеет напольный газовый котел De dietrich. Под котлом находится водонагреватель объемом от 160 до 250 литров. Компания De dietrich предлагает системы адаптированные для использования жидкого топлива с помощью дополнительной горелки. Ещё один конкурент Viessmann в этой же ценовой категории — газовые котлы Bosch. Но эта компания предлагает напольные твердотопливные котлы, которые можно топить дровами, отходами древесного производства, коксом, углём.
| Как утеплить пол в деревянном доме? Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции. | |
| Выбор оптимального фундамента для бани Любая постройка начинается с фундамента, и баня — не исключение из правила. Ленточный, плитный, столбчатый – разновидностей оснований много. Но как подобрать вариант, который является оптимальным? То самое решение, позволяющее сэкономить на устройстве фундамента без ущерба для его качества? Ответы на эти вопросы ищите в нашем обзоре. | |
| Ленточный фундамент. Краткий экскурс Думаете над тем, чтобы возвести для своего будущего дома ленточный фундамент? Эта небольшая статья позволит вам оценить масштаб работ и сделать соответствующие выводы! Надеемся, что предоставленная нами информация позволит вам сориентироваться в таком непростом деле как возведение ленточного фундамента своими руками. |
Оставить комментарий Отменить комментарий
Имя
Еmail (Необязательно)
Получить уведомление об ответе на комментарий по электронной почте
Дизайн дома
Канализация
Всё о гипсокартоне
Окна
Отопление
Обои
Потолок
Пол
Фундамент для дома
Капитальный ремонт
Сантехника
Утепление дома
Штукатурка
Электрика
Мангал для дома
Каталог фирм
Кредит на ремонт
Дома из бруса
ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74
Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > http://resant.ru/otoplenie-doma.html
Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.
Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > http://resant.ru/uslugi/vodyanoe-otoplenie.html
profiy.ru
Низкотемпературный котел на жидком топливе и газе Vitoplex 100
Основные преимущества:
- Котел отопления, эксплуатируемый на жидком и газообразном топливе, имеет диапазон тепловой мощности от 110 до 2000 кВт
- Экономичная работа в режиме теплогенерации с варьирующейся температурой теплоносителя
- Возможность увеличения КПД котла посредством использования утилизатора уходящего газа из высококачественной нержавеющей стали Vitotrans 300
- Отсутствуют ограничения по минимальным затратам теплового носителя через котел –значительные расстояния между жаровыми трубками и большая емкость котлового блока создают высокую естественную циркуляцию и обеспечивают эффективный теплосъем
- Двухходовая конструкция котла с низким значением теплонапряженности камеры сгорания позволяет минимизировать объемы выделяющихся окислов азота
- Благодаря компактным габаритам котла упрощается его монтаж, а также экономится площадь при модернизации установки или сервисном обслуживании
- Соединения системы ФастФикс (быстроразъемные) дают возможность ускорить процесс установки котла даже в многокотловых схемах котлов средних и больших размеров
- Интервалы времени включения горелки увеличены благодаря большим аккумулирующим способностям котла, что снижает вредные выбросы
- Экономичность и надежность работы отопительной установки обеспечивается благодаря цифровой программной системе управления Vitotronic. Сделанный по единому стандарту, телекоммуникационный модуль LON дает возможность полностью осуществить интеграцию отопительной установки в единую диспетчерскую систему управления. Возможен удаленный контроль работы отопительной установки по Интернету с помощью TeleControl-системы с Vitocom и Vitodata и контроль посредством шкафа управления Vitocontrol.
Подобное оборудование предполагает высокое качество по разумной стоимости в категории котлов средней мощности. Vitoplex 100 отличает компактность исполнения, в связи с чем он с легкостью монтируется и не требует значительную площадь для установки.
domion.su
Низкотемпературные отопительные котлы
Виды газовых низкотемпературных отопительных систем
В результате любого процесса сгорания образуются вредные вещества и происходят потери тепла. Их величина бывает разной и зависит от системы отопления. Отопительные котлы на природном газе в принципе выделяют меньше вредных веществ, чем другие системы, поскольку здесь отходящие газы почти не содержат двуокиси серы, пыли, тяжелых металлов и углеводородов. Даже выбросы углекислого газа здесь по крайней мере на 30 % меньше, чем при использовании другого ископаемого топлива.
Причина этому – благоприятный химический состав природного газа. Использование газовых низкотемпературных или конденсатных отопительных котлов позволяет еще больше уменьшить выбросы вредных веществ из газовых отопительных систем. Огромным преимуществом этих современных отопительных котлов является их более высокий КПД: потери тепла значительно ниже, благодаря чему экономится еще больше энергии и снижается загрязнение окружающей среды.
Выделяют несколько видов газовых низкотемпературных отопительных систем:
1) Комбинированная газо-водяная колонка
В этих устройствах отопление сочетается с водоподогревом. В одном корпусе размещены циркуляционный водяной отопитель и проточный нагреватель для подогрева воды. Такие компактные устройства особенно удобны для установки в жилом помещении.

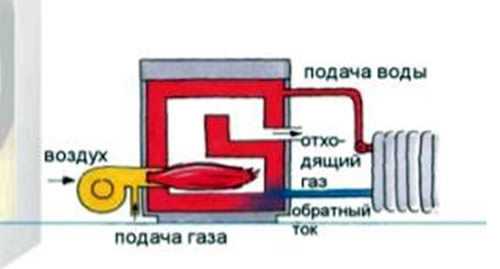

2) Газовый отопительный котел с воздуходувной горелкой
Такие устройства используются, прежде всего, там, где необходима высокая производительность нагревания, например, для централизованного отопления большого дома на одну или несколько семей. Воздуходувные горелки стоят дороже, чем атмосферные горелки. Кроме того, они производят больше шума.
Газовые отопительные котлы с воздуходувной горелкой устанавливаются обычно в подвале или на чердаке здания. В сочетании с накопителем горячей воды они могут взять на себя и горячее водоснабжение.
Газовые колонки с циркуляцией воды называют также «газовыми термами». Они работают по такой же системе, что и специальные газовые отопительные котлы. Компактная конструкция позволяет устанавливать их на стене, что значительно экономит пространство. Это идеальные поставщики тепла в централизованной газовой системе отопления квартиры в нескольких уровнях.
3) Специальные газовые отопительные котлы
Специальные газовые отопительные котлы сконструированы специально для использования газообразного топлива. Они оснащены атмосферной горелкой и поэтому работают без воздуходувки, а значит – очень тихо. Техника простая и надежная. Поэтому специальные газовые отопительные котлы дешевы и легки в обслуживании.
Специальные газовые отопительные котлы пригодны для отопления квартир, домов для одной семьи и небольших домов на несколько семей. В сочетании с накопителем горячей воды они могут взять на себя и горячее водоснабжение. Их можно устанавливать в подвале, в квартире или на чердаке.
Газовая конденсатная отопительная техника делает еще один шаг вперед: она сводит расход энергии к минимуму.
С помощью этой техники можно, если использовать природный газ, сэкономить до 15% энергии по сравнению с низкотемпературными отопительными котлами. Потому что газовые конденсатные отопительные приборы в состоянии почти полностью использовать тепло отходящих газов для отопления или подогрева воды. При этом их можно использовать в тех же случаях, что и традиционные отопительные котлы или современные низкотемпературные отопительные котлы.
Статьи по данной теме:
www.gigavat.com
