ЛИСТ УТВЕРЖДЕНИЯ РУКОВОДЯЩИЙ ДОКУМЕНТ. АРМАТУРА ТРУБОПРОВОДНАЯ. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ. РД 24.207.11-90
РУКОВОДЯЩИЙ ДОКУМЕНТ
Настоящий руководящий документ (РД) распространяется на арматуру промышленную трубопроводную и приводные устройства к ней (далее “арматура”) и устанавливает номенклатуру основных показателей качества. Установленная настоящим РД номенклатура показателей качества рекомендуется для включения в конструкторскую и нормативно-техническую документацию (НТД) при ее разработке или пересмотре, в том числе техническое задание (ТЗ), технические условия (ТУ), карту уровня (КУ). Выбор показателей качества определяется ТЗ конструктивными особенностями арматуры и условиями эксплуатации. НОМЕНКЛАТУРА ОСНОВНЫХ ПОКАЗАТЕЛЕЙ КАЧЕСТВА I. Номенклатура основных показателей качества арматуры включает в себя: 1) показатели назначения; 2) показатели безопасности; 3) показатели надежности; 4) показатели

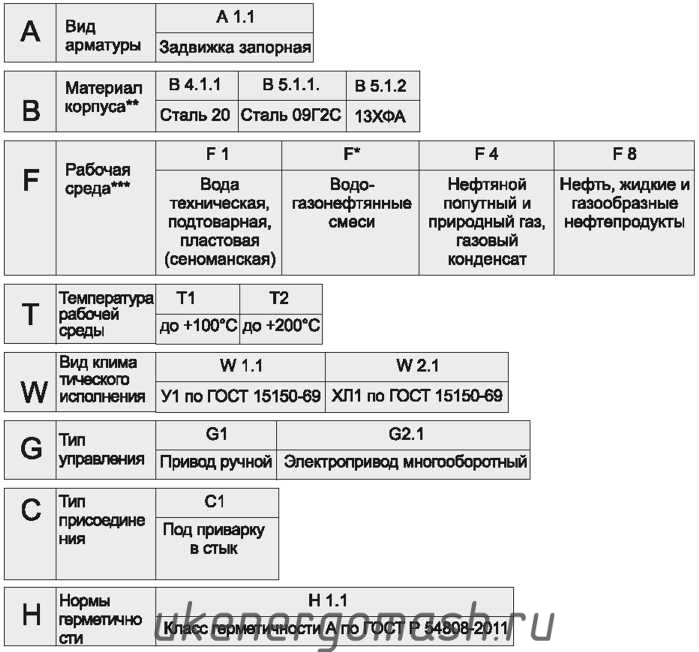

технологичности. 1.1. Показатели назначения, характеризующие классификационные и конструктивные признаки арматуры в зависимости от ее вида приведены в таблице. Таблица
х)
для предохранительных клапанов ДN на входе клапана. хх) для электромагнитной запорной арматуры ΔР – перепад давления на закрытом клапане, обеспечивающий открытие затвора. ххх) для арматуры АЭС. 1.2. Значения и номенклатура показателей безопасности устанавливаются заказчиком и разработчиком, 1.2.1. Для характеристики безопасности арматуры в случае ее отказа в нормальных условиях эксплуатации следует использовать показатели надежности (безотказности) применительно к критическим отказам. 1.2.2. Для характеристики безопасности арматуры в случае воздействия внешней среды с параметрами, отличающимися от нормальных для данного изделия, следует использовать характеристики живучести изделия, например, показатели надежности в экстремальных условиях применительно к критическим отказам. По согласованию с заказчиком могут быть установлены
допустимые отклонения показателей назначения в экстремальных условиях от нормативных,
влияющих на безопасность. 1.3. При проектировании и постановке изделий в серийное производство они должны быть подвергнуты обязательной экспертизе на безопасность для жизни и здоровья людей и окружающей среды как в условиях применения по прямому назначению (при нормальной работе и в случае отказа), так и в результате их неправильного использования или при воздействии внешней среды с параметрами, отличающимися от нормальных для данного изделия. 1.3.1. Экспертиза на безопасность для арматуры работающей в нормальных условиях, заключается в выборе из числа показателей назначения конкретных показателей, соблюдение которых в соответствии с нормативами и требованиями заказчика обязательно для обеспечения безопасности для жизни и здоровья людей и окружающей среды. 1.3.2. Экспертиза на
безопасность арматуры при ее неправильном использовании должна включить в себя
оценку достаточности конструктивных решений и предупредительных мер по
безопасности в случае ошибочных действий обслуживающего персонала. Примечание: Помимо показателей безопасности в случае, если в результате экспертизы установлено, что не представляется возможным исключить опасность изделия, в технических условиях и инструкции по эксплуатации должны быть даны необходимые указания о мерах по предупреждению возможности нанесения ущерба здоровью людей или окружающей среде, необходимых действиях при возникновении опасных ситуаций. 1.4. Показатели надежности» характеризующие способность арматуры выполнять требуемые функции в заданных режимах и условиях применения технического обслуживания хранения и транспортирования выбираются в соответствии с РД 302-07-278. 1.5. Номенклатура показателей технологичности, характеризующих качество примененных материалов, уровень технологии и организацию производства, устанавливаются исходя из требований заказчика и включаются в ТЗ, ТУ и КУ по согласованию с ним. 1.6.
Номенклатура показателей качества, используемых для оценки технического уровня,
приведена в РД 26-07-125. 1.7. По требованию заказчика могут устанавливаться другие показатели качества, характеризующие технический уровень и включаться в ТЗ, ТУ и КУ. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. Разработан ЦКБА ЛНПОА “Знамя труда” имени И.И. Лепсе. Исполнители: М.И. Власов, Р.И. Хасанов, В.В Дмитриенко, В.С. Демина. 2. Утвержден указанием Минтяжмаша СССР от 27.11.90 № ВА-002-1-11125 и зарегистрирован за № 24.207.11-90. 3. Срок первой проверки 1995 год, периодичность проверки – 5 лет. 4. Взамен ГОСТ 4.114-84 и ОСТ 26-07-2049-82, 5. Ссылочные нормативно-технические документы.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.1 таблица
1 таблица
1.1 таблица
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ПРОДУКЦИИ АРМАТУРА ПРОМЫШЛЕННАЯ НОМЕНКЛАТУРА ОСНОВНЫХ ПОКАЗАТЕЛЕЙ ГОСТ 4.114-84 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО
СТАНДАРТАМ РАЗРАБОТАН Министерством химического и нефтяного машиностроения ИСПОЛНИТЕЛИ М. ВНЕСЕН Министерством химического и нефтяного машиностроения Член Коллегии А.М. Васильев УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 8 августа 1984 г. № 2812 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

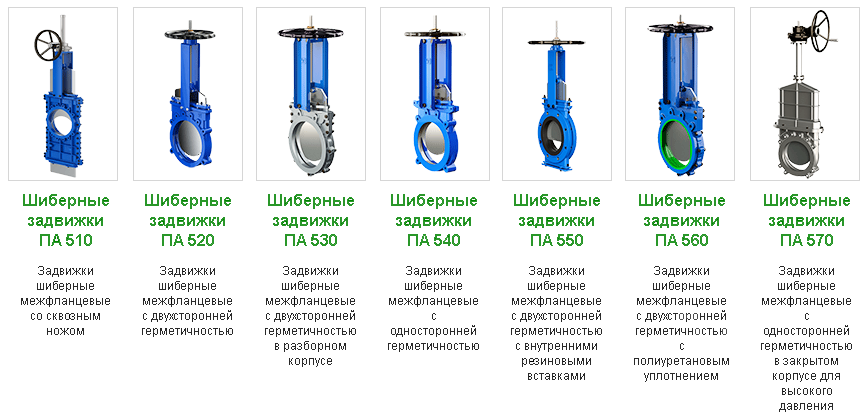

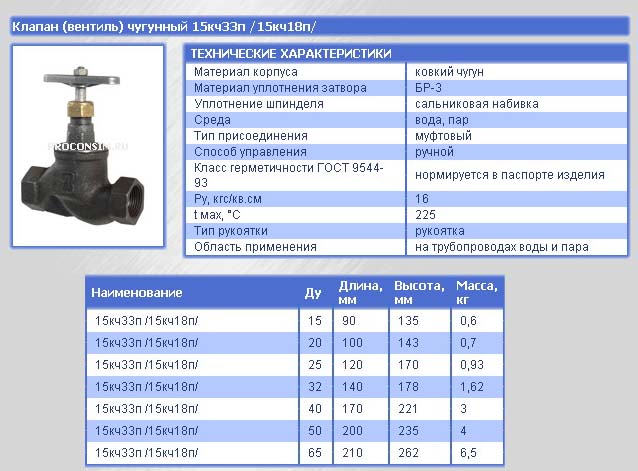

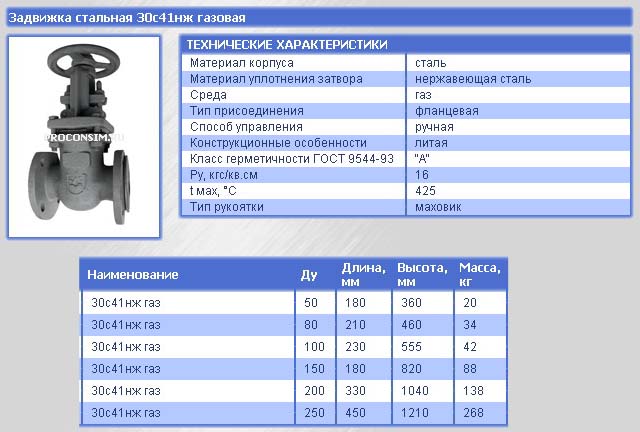

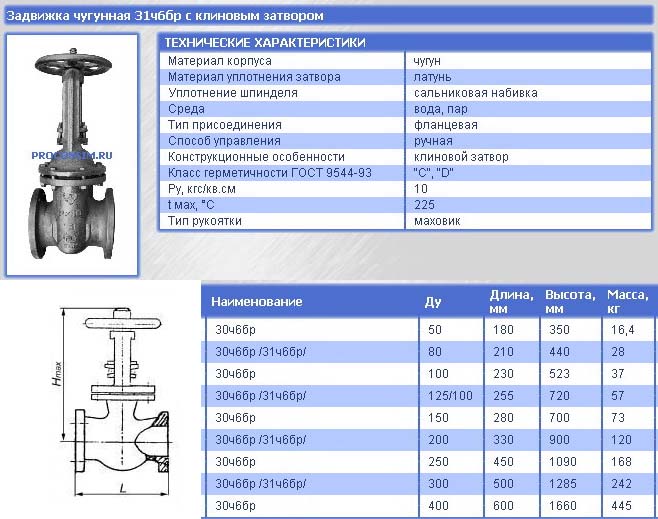

Переиздание. Сентябрь 1985 г. Постановлением Государственного комитета СССР по стандартам от 8 августа 1984 г. № 2812 срок введения установлен с 01.07.85 Настоящий стандарт распространяется на группы однородной продукции промышленной трубопроводной арматуры (далее – арматура) – задвижки, вентили, клапаны, краны, затворы и другие виды и устанавливает номенклатуру основных показателей качества. 1.1. Номенклатура, обозначение и характеристика свойств показателей качества приведены в табл. 1. Таблица 1
(Измененная редакция, Изм. № 1). Остальные показатели качества арматуры в зависимости от конструкции и характера применения – по нормативно-технической документации. 2.1. Применяемость показателей качества в зависимости от вида арматуры приведена в табл. 2. Таблица 2
Примечание. (Измененная редакция, Изм. № 1). 2.2. Показатели «мощность электромагнита», «мощность электродвигателя» и «масса» допускается устанавливать в технических условиях на конкретный тип арматуры. 2.3. Применяемость показателей качества арматуры, используемых при разработке государственных стандартов, технических заданий ТЗ, технических условий и карт технического уровня приведена в табл. 3. Таблица 3
_______ * Для арматуры с электромагнитным приводом. ** Для предохранительной арматуры. Примечание. Знак «+» означает применяемость, знак «-» неприменяемость, знак «±» ограниченную применяемость показателей качества. (Введен дополнительно, Изм. № 1). СОДЕРЖАНИЕ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
И. Власов, Ю.И.
Тарасьев, А.Е. Крючков,
В.К. Полюков, А.И.
Кулин, О.Д. Зимин (руководитель
темы), Б.М. Романенко, Б.Н.
Волков, канд. техн. наук; Б.В. Максимовский,
М.А. Ушеренко
114-84
Показатели
назначения
5. Условная пропускная способность, м3/ч
9. Условный проход, мм
2. Показатели
долговечности
2.4. Установленный срок службы до капитального ремонта
(списания), лет
Знак: «+» означает применяемость, знак «-» неприменяемость, знак «±»
ограниченную применяемость показателей качества.
1
4
7
1.1
2.2
1Общие сведения о фитингах для труб.
Типы фитингов для труб, материалы и области примененияФитинги для труб — это компоненты, используемые для соединения секций труб вместе с другими продуктами для контроля жидкости, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.
Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки. Изображение предоставлено Cegli/Shutterstock.com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб.
Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.
В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.
Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.
Объяснение трубных фитингов: материалы для фитингов и производственные процессы
Литой и ковкий чугун
Фитинги для чугунных труб относятся к бесступичным и раструбным типам.
Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.
часто используются там, где труба проходит над землей.
Изображение предоставлено Promus/Shutterstock.com
Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.
Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003
Сталь и стальные сплавы
Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы.
По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.
Изображение предоставлено: mady70/Shutterstock.com
Также используются фланцы, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т.
д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.
доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.
Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки.
Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.
Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.
Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам трубдля получения фланцевых концов с эквивалентной целостностью сварной трубы.
Изображение предоставлено: Golf_chalermchai/Shutterstock.com
Трубные фитинги из нержавеющей сталимогут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.
Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.
Цветные металлы
Алюминиевые фитинги обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык.
Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.
также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.
Фитинги из красной латуни, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.
Бетон
Фитинги для бетонных трубдоступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.
Пластик
Фитинги для пластиковых труб доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.
доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.
Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.
Другие фитинги из ПВХ включают конструкции с зазубренными вставками, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.
Фитинги из CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.
В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.
Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.
Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.
Стекло
В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.
Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.
не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.
Керамическая глина
Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.
Типы трубной арматуры: применение и промышленность
Выноски
Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.
Типы резьбы
В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:
- Трубная резьба по американскому национальному стандарту (NPT)
- Трубная резьба Британского стандарта (BSPT)
Основное различие между ними заключается в угле конуса. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).
Также доступны фитинги для метрических труб, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.
Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.
Типичный 3D-конвейерный рендеринг.Изображение предоставлено: cherezoff/Shutterstock.com
Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.
Велдолец
Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.
Процесс сварки
Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.
Изображение предоставлено: 22 августа/Shutterstock.com
Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.
Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.
В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя сочетание обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе в результате операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.
Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.
Изображение предоставлено: Юттана арткла/Shutterstock.com
Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.
Формы и стили фурнитуры
Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:
- колпачки
- заглушки
- соски
- колена
- тройники
- тройник
- кресты
- союзы
- втулки
- переходники
- адаптеры
Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.
Механически обработанная трубная заглушка для использования при опрессовке трубопровода
Изображение предоставлено: Mechanical Research & Design, Inc.
Колена
можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.
Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.
Фитинги для спринклеров
В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких разновидностей, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).
В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.
обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.
Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.
Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.
Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и рассчитывают эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы. Такую информацию можно найти в технических справочниках или у самих производителей.
Дополнительные ресурсы В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.
- http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
- http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
- http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
- http://www.awwa.org: сайт Американской ассоциации водопроводных сооружений.
- http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
- http://www.ncpi.org: Торговая организация производителей глиняных труб.
В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.
- АБС-акрилонитрил-бутадиен-стирол
- AWS — Американское общество сварщиков
- DWV — дренаж, отвод и вентиляция
- MEP — механика, электрика, сантехника
- NPT — коническая трубная резьба National
- NPS — прямая трубная резьба National; также Номинальный размер трубы
- PCCP — цилиндрическая труба из предварительно напряженного бетона
- PE — полиэтилен (PEX, сшитый)
- P&ID — схема трубопроводов и приборов
- ПП—полипропилен
- ПВХ—поливинилхлорид
- SDR — стандартное соотношение размеров
- WPS — Спецификация процедуры сварки
Источники:
- https://www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
- https://www.who.int
- https://info.myssp.com/blog/frequently-asked-questions-about-fittings
- https://www.myssp.com/product-information/interchange-and-intermix
- https://www.
associatedfastening.com/products-services/brass-fittings/
Прочие трубы Артикул
- Типы труб из нержавеющей стали
- Общие сведения о трубах и трубопроводах
- Принципы гибки труб
- Трубки из нержавеющей стали
- Процессы гибки труб
- Ведущие компании по гибке труб в США
- Типы фланцев
- Типы медных труб
- Общие сведения о трубной арматуре
Больше из оборудования
Трубные фитинги и соединения трубопроводных систем Полное руководство
КАКИЕ ТРУБНЫЕ ФИТИНГИ ПЕРЕЧИСЛЕНЫ?
У нас есть все фитинги, необходимые для изменения направления потока, адаптации или уменьшения размеров трубопроводных систем.
Изменение направления потока: колена, тройники или крестовины.
Изменить размер трубы : требуется использование переходников (тройников, переходников).
Для соединения различных компонентов: муфты
Для перекрытия потока: колпачки
Трубный ниппель представляет собой короткий отвод трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в трубопроводах низкого давления.
В трубопроводных системах используются различные виды фитингов. Основными и наиболее востребованными являются: отводы, тройники, переходники, штуцеры, муфты, крестовины, заглушки, обжимные ниппели, заглушки, втулки, переходники, отводы, клапаны и фланцы.
Эти фитинги выпускаются в различных классах давления от 150 PSI до 3000 фунтов. Мы также предлагаем кованые фитинги из углеродистой стали от 2000 до 6000 #. У нас также есть фитинги MSS SP-114.
ПРОТОКОЛЫ ИСПЫТАНИЙ МАТЕРИАЛОВ / СЕРТИФИКАТЫСообщите нам в примечаниях к заказу, если вам нужен MTR или сертификация для вашего заказа.
ТИПЫ СОЕДИНЕНИЙ ТРУБНОЙ ФИТИНГИ: Что касается соединений – BFO перечисляет различные типы для удовлетворения всех требований к торцевым соединениям.
Мы предлагаем фитинги самых больших типов и размеров со следующими соединениями:
- Сварка встык
- Сжатие
- Рифленый конец (механические фитинги)
- Фланцевый
- Расклешенный
- Резьбовые фитинги – мы предлагаем различные типы резьбовых фитингов, которые соответствуют требованиям ASME и ANSI:
- NPT, NPS и NPTF
- Нажимное соединение / Нажимное соединение
- Сварка враструб
- Паяное соединение
| Аббревиатура | Имя системы |
| БСПП | B британский S стандартный P ип P ареллель |
| БСПТ | Трубный конус Британского стандарта |
| ЧТ | Резьба пожарного шланга американского стандарта (национальная резьба шланга 1 дюйм – это резьба шланга для химических веществ, также известная как резьба шланга для повышения давления) |
| ГТ | Резьба для садового шланга (FGH — садовый шланг с внутренней резьбой) (MGH — садовый шланг с наружной резьбой) |
| ИПС | Железная труба с прямой резьбой |
| ИПТ | Железная трубная резьба |
| JIC | Объединенный промышленный комитет |
| NHT или NST | Соединительная резьба пожарного шланга по американскому стандарту (национальная резьба шланга, также известная как резьба национального стандарта) |
| NPT | Коническая трубная резьба по американскому стандарту (National Pipe Tapered) |
| НПТФ | Коническая трубная топливная труба с сухим уплотнением по американскому стандарту (National Pipe Tapered) (Drysealed) |
| НПШ | Прямая труба американского стандарта для шланговых муфт (прямой шланг National Pipe) |
| НПСМ | Прямые механические соединения американского стандарта (National Pipe Straight Mechanical) |
Сокращения ассоциации
SAE International (SAE) — это профессиональная организация специалистов по мобильности в аэрокосмической, автомобильной и коммерческой отраслях. Общество является организацией по разработке стандартов для проектирования механических транспортных средств всех видов, включая автомобили, грузовики, лодки, самолеты и другие.
AGA — Американская газовая ассоциация
JIC — Объединенный промышленный комитет
ASA — Американская статистическая ассоциация
ASME — Американское общество инженеров-механиков
Узнайте больше о сертификатах и стандартах, используемых
Популярные фитинги труб – (резьба, представленная ниже) втулкахтрубы используются для соединения Pipes из Differing Sum summe – Обычно RENCING AGAINGING Pipe Pipe Tiping переход на меньшую трубу. Втулки обычно имеют внутреннюю и внешнюю резьбу. Они занимают очень мало места по сравнению с муфтой или штуцером, которые служат для достижения той же цели — уменьшения габаритов. Имеет шестигранную головку для увеличения рычага и использования с гаечным ключом.
Отводы для труб Отводы с резьбой или сваркой враструб обычно используются, если вам нужно изменить направление потока. Самые популярные: колена под углом 90 и 45 градусов. Отводы – важный элемент, используемый в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой для простого соединения различных труб или фитингов. Боковые отводы с изгибом служат по аналогии с тройником. Также доступны отводы 22-1/2 градуса.
Заглушки изготавливаются из нержавеющей стали 304 или литой трубы 316 с внутренней резьбой National Pipe Taper (NPT). Для закрытия конца патрубка. Колпачок надевается на конец охватываемой трубы, чтобы остановить поток. Они доступны также с шестигранными и квадратными головками для увеличения рычага и использования с гаечным ключом во время установки и разборки.
КрестовиныКрестообразные фитинги представляют собой 4-ходовые фитинги, представляющие собой комбинацию двух тройников. Вместо этого многие предпочтут использовать два тройника.
Трубные фланцы Фланцы используются для соединения труб. Труба навинчивается или приваривается к фланцам, которые затем скрепляются болтами. Фланцевые соединения широко используются в промышленности при высоких давлениях.
Трубные муфты используются для удлинения участка трубы или изменения размеров трубы.
При уменьшении становится известным как редуктор колокола. Доступны с внутренней резьбой или сваркой внахлест.
Трубные ниппелиТрубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в системах трубопроводов низкого давления.
Тройники Т-образные с двумя отводами – под 90° к присоединению к магистрали. Представляет собой короткий отрезок трубы с боковым выходом. Трубные тройники используются для соединения трубопроводов с трубой под прямым углом к магистрали.
