Многие считают, что разобраться в устройстве гидрострелки может только человек со специальным образованием, но это мнение ошибочно. Достаточно ознакомиться с информацией о назначении стрелки, об основных принципах функционирования, методах расчета, а также о том как подобрать насос на гидрострелку.

Гидрострелки

Характеристики и основы функционирования гидрострелки

Гидрострелка, или гидроразделитель, —  агрегат, выравнивающий нагрузку, коэффициент нагревания в оборудованной системе теплоснабжения. Он выглядит как сегмент круглой (или квадратной) трубы с патрубками, приваренный к магистрали. Круглый вариант функционирует лучше, а квадратный эффектнее вписывается в стилистику дизайна помещения. В конструкции обогрева стрелку устанавливают горизонтально либо вертикально между котлом и отопительными контурами.

Второй метод предпочтительнее, ведь при данном положении вверху можно будет подсоединить воздухоотводчик, функционирующий «на автомате», а снизу располагается запорный кран. Именно сквозь него будет сливаться часть жидкости с грязью, которая собралась за время. Это позволит гидрострелке, вдобавок к остальным опциям, выводить воздух и убирать шлак.

Купить котел отопления, гидрострелку и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

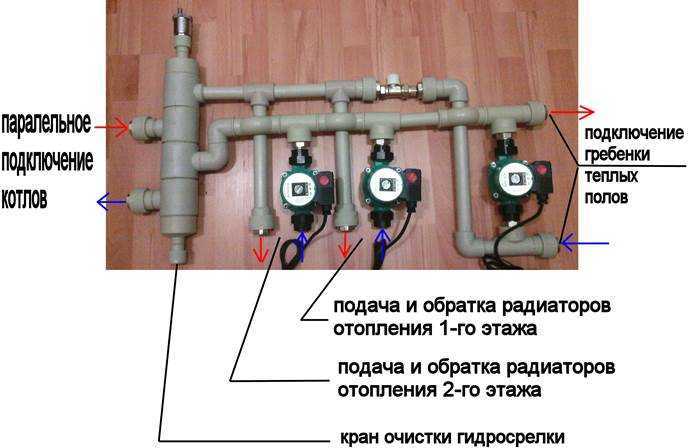

Месторасположение гидрострелки

Подбор насосов для гидрострелки – важное мероприятие, от которого будет зависеть дальнейшее функционирование отопительной системы. Стрелку обустраивают в теплотрассах, где располагается несколько насосов: один на контуре котла, а другие на контурах обогрева.

В теплотрассе, где располагается несколько помп, они обычно имеют не одинаковую продуктивность и нередко одна из них намного мощнее остальных. Компрессоры находятся в коллекторном узле и гидравлически объединены. Если насос большой мощности начинает функционировать на полную силу — в другие контура теплоноситель не подается.  Для избегания подобных трудностей и проводят обустройство стрелки.

Новейшие модернизированные модификации стрелок объединяют в себе несколько опций: разделение, сепарация, регуляция температуры.

Гидравлический разделитель в разрезе

Режимы работы

Существует несколько режимов роботы гидрострелки:

1. Инжектор котла прогоняет сквозь себя такое количество жидкости, сколько потребуется для полноценной деятельности системы теплоснабжения, но на практике это недостижимо.
2. Когда затраты отопительных контуров превышают мощность насосного устройства для котла. Эта ситуация осуществима, если насосы на гидрострелке подобраны некорректно, и считается аварийной, поэтому ее возникновения необходимо избегать.
3. Когда котел направляет больший объем нагретого ресурса, чем нужно обогревательному контуру, определенная часть теплового носителя отправляется назад в котёл, что является оптимальным вариантом для теплотрассы с подключенной гидрострелкой.

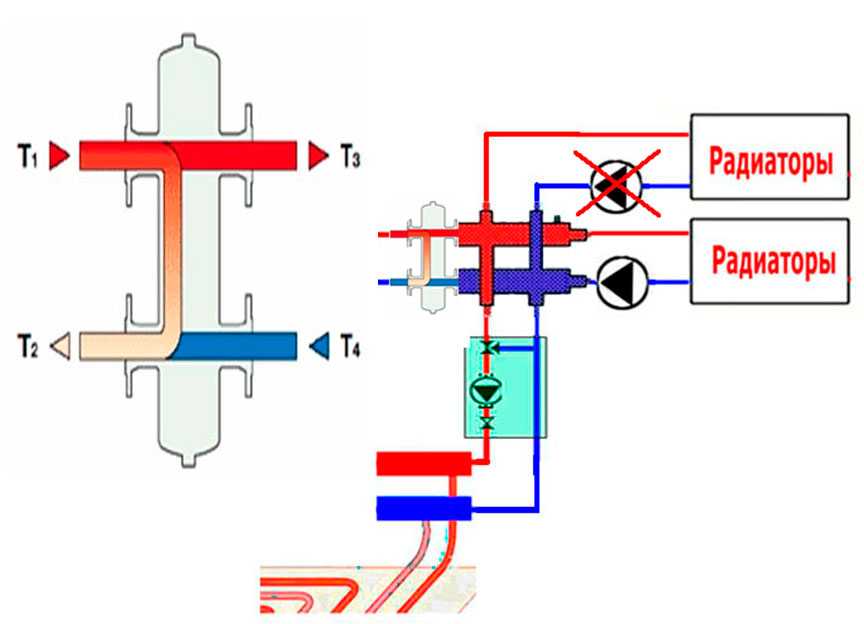

Режимы функционирования гидрострелки

Причины использования гидрострелки

Узел используется при присутствии в теплотрассе двух-трех котлов, функционирующих в каскаде для их полноценного функционирования, гидрострелка – идеальный выход. Также механизм приносит пользу котлам, имеющим теплообменник из чугуна, ведь в резервуаре гидроразделителя систематически смешивается холодный ресурс с горячим. Это способствует изменению показателя дельты температур (он становится ниже) на входе и выходе котла, что хорошо воздействует на эксплуатацию чугунного темплообменника.

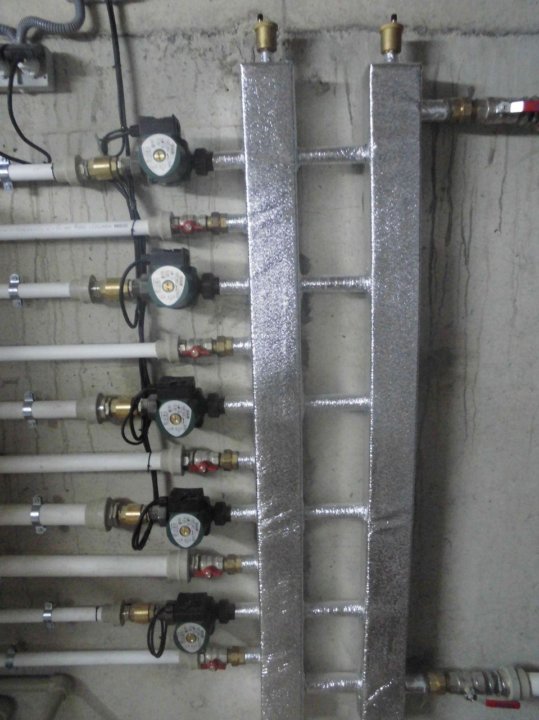

Гидрострелка для отопления

Когда в теплотрассе вмонтирован один теплоагрегат на котле, гидрострелку подсоединять не обязательно, без нее можно справиться, если монтируется пара насосных устройств на контуры. При таких обстоятельствах монтаж гидроразделителя без надобности потому, что можно справиться с помощью регулировочных клапанов. Когда же установка оправдана? Она будет иметь наиболее эффективную производительность в таких ситуациях:

• Контуров насчитывается три и больше, имеющих различную мощность. В этой ситуации, даже если все идеально просчитать, существует вероятность риска нестабильности работы всей конструкции. Например, при запуске агрегата теплых полов радиаторы охлаждаются.
• В теплотрассе, где присутствует два насоса и стрелка в отоплении, нужно подключить узел, корректирующий температуру теплового носителя или воздуха автоматически.
• Помимо радиаторов есть водяной теплый пол, отапливаемый значительные территории. Он будет способствовать функционированию котлового теплокомпрессора в непредсказуемых условиях, что станет причиной его сгорания.

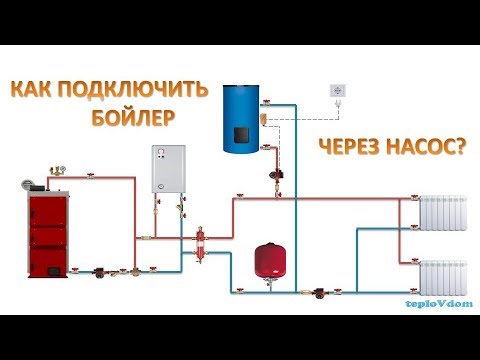

При просмотре видео можно узнать, какой циркуляционный насос выбрать между котлом гидрострелки

Необходимость установки насоса перед гидрострелкой

С установленной гидрострелкой отопительная структура действует надежнее, не нуждается в систематической регулировке потока теплоресурса в контурах. Если интересоваться у жителей частных домов, чья структура обогрева оборудована без гидроразделителя, вам ответят, что зачастую приходится вручную вводить настройки системы, регулируя параметры потоков носителя теплового ресурса в контурах. Для структур, где применяются разные атрибуты обогрева – это достаточно показательно.

Как пример, возьмем теплый пол на нижнем этаже, несколько батарей на двух этажах и подсобную комнату, где необходимо удерживать температуру на минимальном уровне. В данном случае ее постоянно придется подстраивать вручную, а установленная гидрострелка решит эти проблемы.

При её установке в каждый контур направляется  нужное количество тепла, сколько ему требуется в данное время. Плюс ко всему, это не взаимосвязано с параметрами действующих рядом других контуров.

Подбор параметров гидрострелки

• Приобретать гидроразделитель следует с учетом наивысшего времени движения жидкости, поскольку при повышенном темпе перемещения теплоносителя в магистрали, она издает сильный шум. Чтобы избежать такого дефекта, наивысшая скорость принимается равно 0,2 м/с.

Расчет системы отопления

• Исходя из показателей максимального движения теплоресурса. Чтобы произвести вычисления диаметра гидростерелки, следует знать расчетные данные максимального движения теплоносителя, предусмотренного техническими характеристиками производителя котла. Контурные объем, и размер обуславливают количество потребления теплоносителя по схеме. Определяют, когда делают выбор котлового насоса в схеме с гидрострелкой, затем расход на контуры суммируется и сравнивается с параметрами силы котлового теплокомпрессора.
  Для проведения измерений объема гидрострелки согласно формуле берется большая величина и подставляется. Пример: наивысший расход отопления 7,6 куб/час. Максимально позволительная стандартная скорость — 0,2 м/с, сечение патрубков 6,3 см (при использовании труб на 2,5 дюйма). Проведя подсчеты, получаем: 18,9 х 7,6/0,2 = 18,9 х 38 = 18,9 х 6,16 = 116,424 мм. Округливаем результат, и узнаем, что требуемая величина сечения гидрострелки – 116 мм.

Подробнее об устройстве и работе гидрострелки рассказывают в ролике

Устанавливают, учитывая силу котла по наибольшим данным. Такая оценка условная, но достаточно точна, чтобы ее использовать. Потребуется сила котла, отличия температурных данных подающего и обратного теплопровода. Пример: присущ котел с наиболее высокой мощностью – 50 кВт, дельтой температур – 10°C, диаметрами патрубков – 6,3 см. Поставив имеющиеся значения, имеем число – 18,9 х 50 / 0,2 х 10 = 18,9 х 25 = 18,9 х 5 = 94,5 мм. Округленная полученная величина сечения гидрострелки 95 мм.

Измерение длины гидрострелки

Проведение измерений диаметра позади, но кроме этого следует выяснить и длину. Её для гидроразделителя отбирают, принимая во внимание размеры сечения подсоединяемых патрубков. Зависимо от вида гидрострелки, приобретается механизм с двумя противоположно размещенными отводами, чередующимися патрубками. В первом случаи это 12d, во втором – 13d.

В видео рассказывают о том, как рассчитать гидрострелку

Возможно ли справиться без гидрострелки

Необходима ли вообще стрелка и обязательно ее эксплуатировать? Если используется достаточно простая схема в отоплении, то стрелку теоретически можно не обустраивать. Могут возникнуть  трудности при условии, если к одному отопительному котлу подсоединить несколько водных контуров. Эта проблема решаема, если установить коллектор.

Лучше установить гидроразделитель, регулирующий все требуемые показатели для эффективного функционирования отопительной системы в помещении.

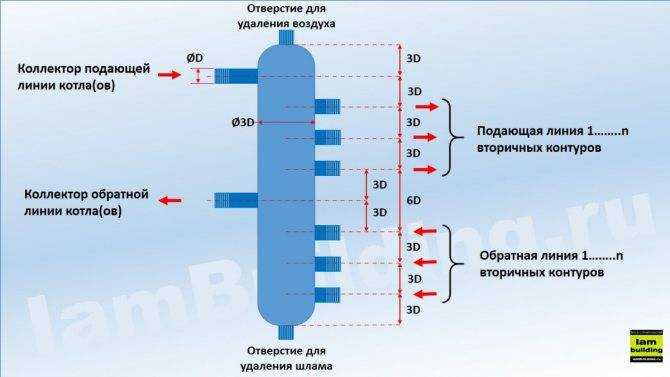

Подробная схема гидрострелки

Коротко о главном

Гидрострелка – идеальный выход для систем, где присутствует  больше одного насоса, улучшающие и стабилизирующие систему. К слову, наличие стрелки  значительно уменьшает необходимость ручной регулировки. Её параметры рассчитываются без затруднений.

Гидроразделитель отлично подойдет для домов, где нужно поддерживать разную температуру в нескольких помещениях. А как считаете вы?

Автор статьи Богомолов Макар

2581741580

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

принцип работы, назначение и расчеты

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Содержание статьи

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

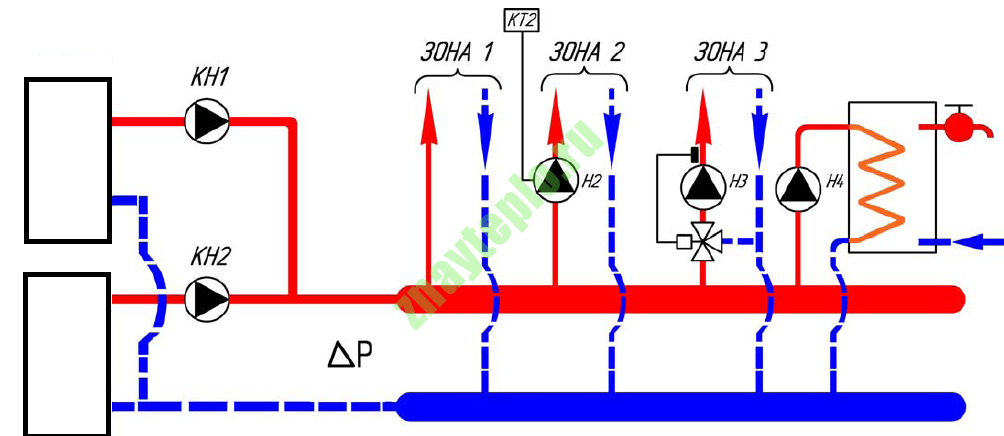

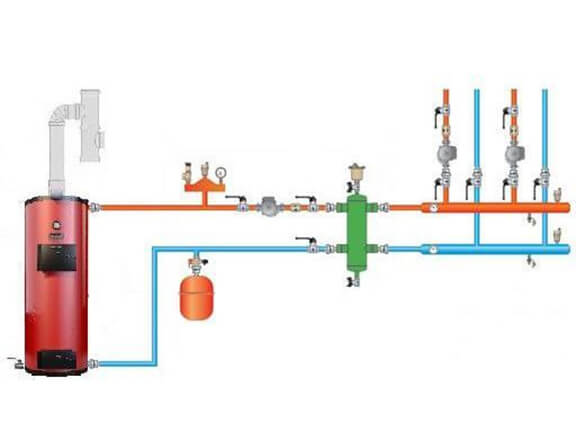

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

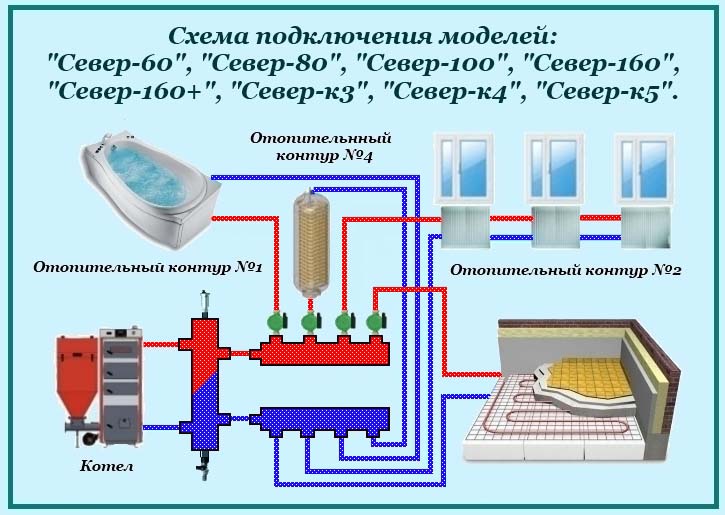

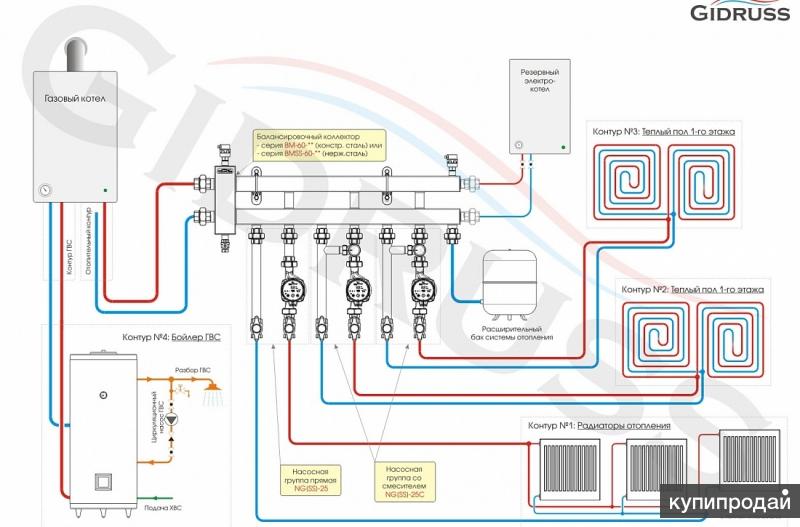

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Гидрострелка для отопления – Статьи

Гидрострелка в системе отопления выполняет ряд важных задач. Какие, как она устроена, что покупать, если готов тратить много или наоборот, хочешь сэкономить. Читайте в нашем обзоре.





Гидрострелка для отопления представляет собой цельное изделие с патрубками, внутри полая.





Чертеж гидрострелки



Изготавливается из металла. Это может быть обычная сталь. Конструкционные металлы отличаются плотностью и долговечностью. Единственный недостаток, подверженность ржавчине, легко устраняется при помощи полимерного окрашивания.



Состав наносят специальным распылителем в несколько слоёв. После заготовка отправляется в термокамеру и нагревается. В результате поверхность приобретает характерный оттенок и становится менее восприимчивой к окислению



Это можно купить у нас

Гидрострелка (Гидравлический разделитель) Gidruss GR-40-20 (до 40 кВт, 3/4″) (Код: GR-40-20)

4900 р.

Купить   Подробнее

Гидрострелка (Гидравлический разделитель) Gidruss GRSS-100-32 (до 100 кВт, G 1 1/4”) нерж. сталь AISI 304 (Код: GRSS-100-32)

12900 р.

Купить   Подробнее

Гидрострелка (Гидравлический разделитель) Gidruss GR-60-25 (до 60 кВт, 1″) (Код: GR-60-25)

5900 р.

Купить   Подробнее



Нержавеющие гидрострелки отопления производят из стали AISI 304. Данная марка считается лучшей в своём сегменте и применяется повсеместно, от строительных площадок до промышленных объектов. Технические характеристики полностью удовлетворяют производителей. Компании, изготавливающие гидравлические разделители, не исключение.



Антикоррозийные свойства нержавейки впечатляют. Ржавчина не появится даже при длительном нахождении в неблагоприятной среде. Добавьте к этому великолепную износостойкость, и вы получите, пожалуй, самую подходящую конструкцию для обустройства котельной



Вертикальная конструкция предусматривает два контура. Подача соединяется с котлом и потребителями, поэтому имеет  более высокую температуру теплоносителя. Обратная линия ведёт рабочую жидкость с подмесом. Всего четыре патрубка. На фото расположены с двух сторон.



Красные заглушки это подача, синие – обратка





Вертикальные выходы предназначены для арматуры.



Сверху устанавливается воздухоотводчик, выводит из системы лишний кислород и примеси. Внизу расположен разъём для дренажного клапана. Нужен, чтобы сливать шлам



Также стрелки часто оснащают выходами под термодатчик, магнитный уловитель и расширительный бак.





Отметим, что подобная комплектация далеко не у всех гидрострелок. Главное, чтобы была первичная и вторичная линии. Остальное, дело вкуса, точнее практики. Кому-то важна каждая мелочь. Для таких покупателей оптимальным вариантом будет взять усовершенствованный гидроколлектор. В нашем случае это изделия серии GR и TGR от Gidruss.



Их создают опытные инженеры, знающие все нюансы работы котельного оборудования. Именно поэтому все гидрострелки отопления данной марки проектируются так, чтобы поставить подключить и забыть



Тем, кто готов побегать по рынкам и магазинам, вполне хватит классического исполнения с подающей и обратной веткой. Здесь выбор довольно широк, от гидрострелки из полипропилена до самодела. Своими руками соорудить такую штуку возможно, только если вы уверены в расчётах.



Монтажные размеры соответствуют реальным габаритам котельной, резьба ровная идеального диаметра гарантирует герметичность соединения. Если всё перечисленное верно, значит вы все сделали правильно, и покупные варианты вам не понадобятся



Попотеть и поработать придётся, это факт. Да и сколько времени займёт процесс, неизвестно. Может проще заплатить три с лишним тысячи и успокоиться? Зато как приятно ставить с котлом свою гидрострелку, выстраданную и вымученную.



Гидравлический разделитель гидрострелка своими руками



Что лучше, сказать сложно. В пользу брендовой продукции говорит качество и время, которого нам всегда так не хватает. За самодельную – стоимость.



Гидрострелка для отопления – зачем нужна



Отопление в частном доме автономное, чаще газовое или твердопливное. Замкнутая система нуждается в фиксированном объёме жидкости. Её температура должна быть оптимальной. Тут и возникает тема с гидравлическим разделителем.



Принцип действия гидроразделителя



Вода из котла поступает очень горячая, обратно идёт холодная. Дисбаланс градусов может привести к неожиданным последствиям. Внеплановые отключения, простои и другие проблемы неизбежны.



Гидравлическая стрелка оптимизирует процессы. В первую очередь это касается температур. Благодаря наличию отводов, разделитель смешивает потоки, что препятствует перепадам температур и давления. В результате котёл сохраняет заводские настройки, не выходит из режима





Кратко о функциях



-выравнивает давление и температуру
-держит баланс
-выводит воздух и шлам



По мнению монтажников, котёл с гидрострелкой работает мягче, что гарантирует не только безопасность системы, но и вашу собственную. Из крана течёт не кипяток, а вполне себе горяченькая водичка, 60-70 градусов. Кстати, диапазон вы сможете выбрать сами, если поставите автоматику, термостатический клапан с сервоприводом.



Как выбрать гидрострелку



Покупка гидрострелки начинается с котла, именно с ним она и соединяется. Поэтому перед тем, как штурмовать предприятия торговли, узнайте точную мощность котла.



Изделия Гидрусс серии GR относятся к гидроразделителям и различаются в зависимости от материала, из которого изготовлены, и мощности. О металле мы рассказывали выше. Коротко повторим. Обычная конструкционная сталь используется в производстве стальных гидрострелок GR.



Gidruss GR-60-25 G 1″



Из нержавейки делают GRSS



Gidruss GRSS-60-25 с термоизоляционным кожухом



Первые дешевле, вторые дороже. Это связано с тем, как металлы выдерживают нахождение в нежелательных условиях. Естественно нержавейка, на правах хозяйки, стоит в два раза больше, чем классическая стальная. Последняя, кстати, вполне справляется со своими обязанностями. Дело в том, что металл красят полимерной краской, призванной уменьшить действие разрушающих факторов. Конечно, гарантию полной защиты, не даст никто. Но согласитесь, три года и десять лет это две большие разницы.



Как наносят порошковую краску



С мощностью проще. Здесь только цифры. Модели с наименованием 40 подходят для котлов до сорока киловатт. Та же ситуация с 60, 100, 150, 250. Отличаются присоединительными размерами. Самый маленький у GR/GRSS-40-20, резьба 3/4 дюйма. Средний у стрелок до 250 кВт, 2,5 дюйма. Наибольший у фланцевых от 3 до 4 дюймов. Неизменными остаются входа под воздушник, дренажный кран 1/2 дюйма.



Модельный ряд гидравлических разделителей Gidruss



Запомнить просто. Металл, мощность, размеры. В принципе этого достаточно, чтобы купить гидрострелку, подходящую вашему котлу. Другой вопрос, хватит ли только разделителя. Когда в доме есть не только радиаторы, но и тёплый пол, оранжерея, бассейн и прочие блага цивилизации, то впору задуматься о приобретении гидрострелки с коллектором.



Коллектор отопления с гидрострелкой Gidruss BM-60-5DU



Подробнее об этом балансировочном устройстве можно почитать тут и посмотреть здесь



P.S. Желаем вам хорошего дня, отличных покупок и продуктивной работы. Если вы что-то не поняли или забыли, позвоните нашему менеджеру.  Всё, что касается товарной линейки Гидрусс, он знает и с удовольствием расскажет вам.

Зачем нужна гидрострелка? Назначение и принцип работы.

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Содержание

• 1 Нужна ли Вам гидрострелка?
• 2 Устройство гидрострелки
• 3 Принцип работы гидрострелки
• 4 Альтернативные режимы работы гидрострелки
• 5 Дополнительные возможности и мифы
• 6 Когда и при каких условиях нужно ставить гидрострелку?

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

• Сама гидрострелка
• Главный коллектор
• Насосные группы (одни прямая и две смесительные)
• Обвязка
• Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

• Защита котла от теплового удара
• Увеличение долговечности системы отопления
• Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.



Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Содержание

1. Нужен ли, и в каких случаях
2. Гидравлический разделитель
3. Где ставить
4. Схема установки
5. С тёплым полом

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

• Автоматический отвод накопившегося воздуха;
• Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

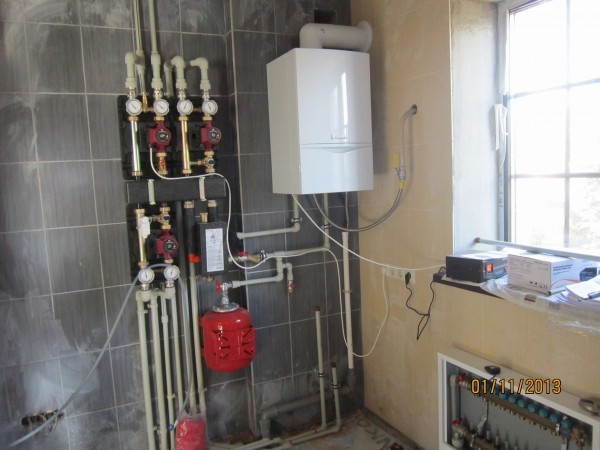

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

гидроразделитель в системе, для чего нужна, что это такое и зачем, гидравлический распределитель, устройство стрелки, как рассчитать

Содержание:

Назначение гидрострелки – для чего она нужна
Принцип работы гидроразделителя
Выбор гидравлического распределителя для системы отопления
Достоинства гидрострелок

Гидрострелка – это несложное устройство, влияющее на балансировку отопительной системы и повышающее ее надежность. Существует несколько видов гидрострелок, причем некоторые из них могут иметь совсем другие названия, отображающие функциональное назначение конкретного устройства. В данной статье будет рассмотрена гидрострелка для отопления, ее назначение и особенности.

Назначение гидрострелки – для чего она нужна

Гидрострелка в отопительных системах выполняет следующие функции:

1. Одной из главных функций гидроразделителя является гидродинамическая балансировка в отопительном контуре. Рассматриваемое устройство врезается в систему как дополнительный элемент и обеспечивает защиту чугунного теплообменника, расположенного в котле, от теплового удара. Именно поэтому гидроразделители обязательны к установке при использовании котлов с теплообменниками из чугуна. Кроме того, гидрострелка обеспечивает защиту отопления от повреждений при спонтанном отключении одного из ее элементов (например, ГВС или теплых полов).
2. При обустройстве многоконтурного отопления гидроразделитель попросту необходим. Все дело в том, что контуры при работе могут конфликтовать и мешать друг другу – а установленный разделитель предотвратит их сопряжение, за счет чего система сможет нормально функционировать.
3. Если отопительная система была спроектирована правильно, то гидрострелку можно использовать в качестве отстойника, удерживающего в себе различные твердые механические примеси, содержащиеся в теплоносителе.
4. Находящийся в системе отопления гидроразделитель позволяет удалять из контура воздух, избавляя от необходимости использования других способов стравливания воздуха и предотвращая окисление внутренних поверхностей элементов отопительной системы.

Знание того, для чего нужна гидрострелка в системе отопления, позволит правильно подобрать и установить подобное устройство.

Принцип работы гидроразделителя

Первым делом нужно понять, что такое гидрострелка в системе отопления как отдельный элемент. Конструктивно гидрострелка представляет собой полое устройство в виде трубы с квадратным сечением профиля (прочитайте: “Принцип работы и устройство гидрострелки отопления, назначение”). Простота конструкции говорит о том, что и принцип работы такого устройства достаточно прост. Благодаря гидрострелке в первую очередь выделяется и выводится из системы воздух, для чего используется автоматический воздухоотвод.

Отопительная система делится на два контура – большой и малый. Малый круг включает в себя саму гидрострелку и котел, а в большом круге к этим элементам добавляется еще и потребитель. Когда котел выдает оптимальное количество тепла, полностью расходуемое на отопление, то теплоноситель в гидрострелке перемещается лишь в горизонтальной плоскости. При нарушении баланса тепла и его расхода теплоноситель остается в пределах малого контура, и температура перед котлом растет.

Все эти действия приводят к автоматическому отключению системы, но теплоноситель при этом продолжает спокойно двигаться в малом контуре – и так ровно до тех пор, пока его температура не снизится до необходимого значения. По достижении заданной отметки котел возобновляет работу в штатном режиме. Все это дает ответ на вопрос о том, зачем нужна гидрострелка для отопления – она обеспечивает независимую работу всех контуров.

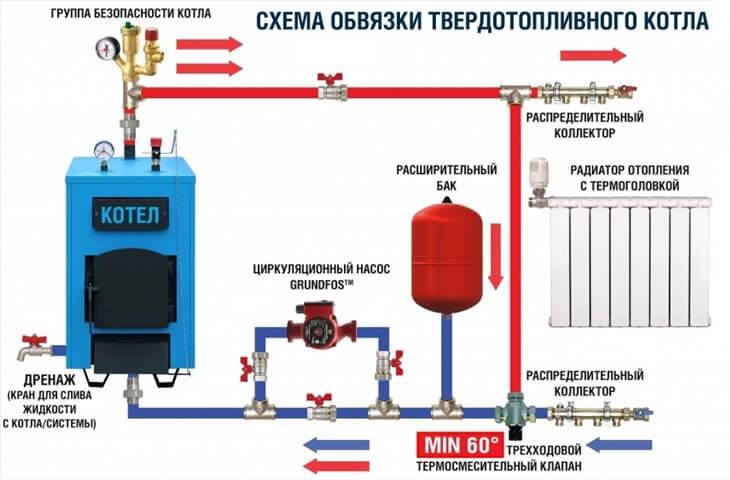

Гидравлический разделитель может использоваться и в сочетании с твердотопливными котлами. Принцип работы отопления с гидрострелкой сохраняется, но само устройство подключается к входу и выходу из отопительного оборудования – такая конструкция дает возможность тонкой настройки температуры в системе.

Выбор гидравлического распределителя для системы отопления

Зная, что такое гидравлический разделитель в системе отопления, можно приступать к выбору подходящего устройства. При выборе гидрострелки нужно учитывать всего один показатель – стрелочный диаметр, т.е. диаметры патрубков, которые можно подводить к устройству. Для максимальной эффективности выбирать устройство нужно таким образом, чтобы поток теплоносителя в отопительном контуре не ограничивался, а вот в самой гидрострелке и патрубках он должен двигаться с минимальной скоростью (рекомендуемое значение составляет около 0,2 м/сек.).

Перед тем, как рассчитать гидрострелку системы отопления, нужно узнать следующие показатели:

• D – диаметр гидрострелки, мм;
• d – диаметры подводящих патрубков, мм;
• G – предельное значение скорости тока жидкости по гидрострелке;
• w – предельная скорость тока воды по поперечному сечению гидрострелки;
• c – теплоемкость теплоносителя;
• P – максимальная мощность котла, кВт;
• t2-t1 – разница температур теплоносителя на подаче и обратке (стандартное значение составляет около 10 градусов).

Для расчета зависимости диаметра гидроразделителя от предельного значения напора системы необходимо взять значение диаметра подводящего патрубка и умножить его на 3, или же используется формула, в которой число 18,8 умножается на квадратный корень максимальной скорости движения жидкости, деленной на предельную скорость тока жидкости по поперечному сечению устройства.

Перед тем, как рассчитать гидрострелку для отопления, стоит также узнать о зависимости ее диаметра от мощности котла. Формула имеет такой же вид, но квадратный корень в данном случае извлекается из мощности котла, деленной на произведение скорости движения жидкости вдоль поперечного сечения разделителя, умноженной на разницу температур.

Достоинства гидрострелок

Гидравлические разделители, используемые в отопительных системах, имеют ряд достоинств, которые делают установку данных устройств оправданной:

• Возможность избежать проблем при подборе размеров циркуляционного насоса, устанавливаемого во вторичном контуре и отопительном оборудовании;
• Устранение конфликтов, возникающих между котловым контуром и отопительными;
• Равномерное распределение потоков теплоносителя между отопительным оборудованием и потребителями;
• Обеспечение наиболее благоприятной работы всех элементов отопления;
• Возможность врезки в систему расширительного бака и автоматического воздухоотводчика;
• Возможность беспрепятственного подключения к системе дополнительных элементов.

Кроме того, используемая при устройстве отопления стрелка позволяет существенно сэкономить на энергоресурсах: расход газа снижается примерно на четверть, а электричества – почти в два раза.

Заключение

Гидравлический распределитель для отопления – это очень полезное приспособление, позволяющее оптимизировать работу отопительной системы. Благодаря своим качествам рассматриваемые устройства позволяют добиться наиболее эффективного распределения тепла в отопительной системы при минимальных начальных затратах и существенной экономии в дальнейшем.

Объяснение шприцев для консистентной смазки | Смазка машин

Шприц для смазки — один из наиболее распространенных инструментов, которые вы можете встретить в своем магазине или на производственном предприятии. Вероятно, вы используете его регулярно, не задумываясь, но важно знать его внутреннюю работу, его различные приложения и компоненты, а также общие рекомендации по использованию шприца для смазки.

Например, большинство отделов технического обслуживания используют несколько типов смазочных шприцов, что может привести к перекрестному загрязнению и неправильному измерению производительности. Мы обсудим, как измеряется производительность, чтобы убедиться, что производительность вашей смазки верна.

Мы также разберем шприц для смазки, чтобы раскрыть все характеристики его компонентов, и рассмотрим другие связанные темы, такие как распространенные неисправности шприца для смазки, симптомы неправильного объема или частоты смазки, а также опишем некоторые передовые методы использования шприца для смазки.

Принципиально важно, что консистентная смазка используется в качестве смазки, потому что она прилипает к движущимся поверхностям машины и не вытекает так легко, как масло. По этой причине заполнение и повторная заправка консистентной смазкой в ​​машинах с консистентной смазкой должны осуществляться иначе, чем в машинах с масляной смазкой. Поэтому очень важно, чтобы технические специалисты по смазке понимали и контролировали правильную работу смазочного пистолета для обеспечения надежности подшипников и машины. Простое знание признаков избыточной и недостаточной смазки, а также частоты повторного нанесения смазки может иметь большое значение для продления срока службы оборудования.

Соединители, адаптеры и муфты

Шприц для смазки может поставляться со стандартным соединительным адаптером, таким как гидравлическая муфта, но есть несколько вариантов в зависимости от применения. Стандартная гидравлическая муфта является наиболее часто используемой и применимой. Переходник на 90 градусов идеально подходит для фитингов в ограниченном пространстве, где требуется изгиб на 90 градусов. Адаптер на конце иглы обеспечивает тонкое точное количество смазки для труднодоступных мест, а поворотный соединитель с тремя губками обеспечивает различные положения блокировки для различных применений.

Гибкий шланг и фиксированная трубка

Решение об использовании гибкого шланга или фиксированной трубки зависит от типа пресс-масленки машины и простоты ее размещения, а также от типа используемого шприца для смазки. Например, в труднодоступных местах лучше использовать гибкую трубку. С другой стороны, смазочные шприцы рычажного типа требуют обе руки для нагнетания смазки и предпочтительнее альтернативы с фиксированной трубкой.

Аксессуары

Расходомеры для консистентной смазки можно установить на шприц для смазки, чтобы оптимизировать расход смазочного материала. Пластиковые крышки обеспечивают такие преимущества, как предотвращение коррозии и образования мусора. Они также могут иметь цветовую маркировку, чтобы избежать перекрестного загрязнения. Также доступны другие аксессуары, такие как звуковые/ультразвуковые устройства.

Пресс-масленки

Пресс-масленки имеют несколько названий, например, фитинги Зерка, пресс-масленки или фитинги Alemite. Это точка смазки, к которой присоединяется коннектор для смазки. Стандартная гидравлическая масленка чаще всего используется для стандартных применений. Он может быть как прямым, так и угловым.

Фитинг с пуговичной головкой идеально подходит для надежного зацепления муфты при добавлении больших объемов смазки. Масленка заподлицо предпочтительнее, когда место для стандартных выступающих фитингов ограничено, а вентиляционный фитинг для сброса давления помогает предотвратить более высокое давление, которое может привести к повреждению уплотнений.

Обязательно прочитайте Как защитить пресс-масленки от загрязнений, чтобы получить дополнительные советы.

Риски для здоровья машин, связанные со смазочными шприцами

Пистолет для смазки высокого давления

Ручной смазочный шприц высокого давления предназначен для подачи от 2000 до 15000 фунтов на квадратный дюйм. Применение слишком большого давления при смазке может привести к повреждению уплотнений подшипников, которые редко выдерживают давление более 500 фунтов на квадратный дюйм. Симптомы высокого давления в смазочном шприце включают разрушение подшипниковых щитов, повреждение уплотнений подшипников, попадание смазки в обмотки электродвигателя, а также проблемы безопасности и защиты окружающей среды.

Частота повторной смазки

Управление периодичностью повторного смазывания до оптимальных условий необходимо, чтобы избежать долгосрочных проблем со здоровьем машины. Если частота слишком велика, симптомы могут включать нехватку смазки, что способствует износу, трению и загрязнению смазкой. Если частота слишком короткая, может возникнуть чрезмерный расход смазки и проблемы с безопасностью и защитой окружающей среды.

Используйте наш удобный калькулятор, чтобы определить правильную частоту и объем смазки.

Чрезмерная и недостаточная смазка

Важно знать точное количество смазки, необходимое для вашего применения, чтобы избежать избыточной или недостаточной смазки. Симптомы избыточной смазки включают повреждение уплотнений и обмоток двигателя, экологические проблемы и трение жидкости, что приводит к повышенному выделению тепла, более высокой скорости окисления смазки и более высокому потреблению энергии. Симптомы недостаточной смазки включают голодание подшипника, что приводит к износу от трения и увеличению загрязнения.

Как измеряется выход

Отделы технического обслуживания обычно имеют большое разнообразие типов, марок и моделей шприцев для смазки. Это может вызвать нарушения, связанные со смазкой, из-за перекрестного загрязнения и неточных данных о производительности каждого шприца для смазки за один ход. Известно, что шприцы для смазки различаются по количеству выдаваемой смазки от 0,5 грамма до более 3 граммов. Это несоответствие зависит от таких факторов, как тип, модель и возраст шприца для смазки.

Чтобы решить эту проблему, необходимо рассчитать количество смазки, высвобождаемой из шприца для смазки за один ход. Для этого используйте калиброванные весы и последовательно нанесите на весы 10 штрихов смазки. Когда это значение известно, разделите его на 10.

Рекомендации по смазочному шприцу

• Рассчитайте надлежащее количество смазки, необходимое для повторной смазки подшипников, исходя из откалиброванного объема подачи выбранного шприца для смазки.

• Используйте вентиляционную пробку на выпускном отверстии подшипника, чтобы смыть старую смазку и снизить риск чрезмерного давления на подшипник.

• Соблюдайте особую осторожность при загрузке смазки в смазочный шприц, чтобы не допустить попадания загрязняющих веществ. При использовании картриджа будьте осторожны при снятии металлической крышки, чтобы металлические осколки не попали в смазку.

• Убедитесь, что на смазочном шприце есть четкая маркировка, указывающая, какой смазкой его следует заправлять. Не используйте никакой другой тип смазки, кроме указанного.

• Перед использованием всегда проверяйте, чтобы дозирующее сопло шприца для смазки было чистым. Откачайте небольшое количество смазки из раздаточной насадки, а затем протрите насадку чистой тряпкой или безворсовой тканью перед тем, как присоединить ее к масленке.

• Очистите пресс-масленку от всей грязи перед присоединением шприца для смазки. Осмотрите и замените поврежденную фурнитуру. Полезно использовать крышки пресс-масленок, чтобы содержать их в чистоте, но все равно протирайте их начисто перед нанесением смазки.

• Убедитесь, что в каждой точке смазки используется подходящая смазка. Применение неправильной смазки может вызвать проблему несовместимости, которая может быстро привести к выходу подшипника из строя. Точки смазки должны быть четко обозначены, какая смазка должна использоваться. Это можно сделать с помощью цветных этикеток, клейких точек или маркеров.

• Шприцы для консистентной смазки должны храниться без давления в чистом, прохладном и сухом месте и в горизонтальном положении, чтобы предотвратить вытекание масла из смазки. Зажимы шприца для смазки делают хранение простым и организованным. Кроме того, накройте муфту, чтобы защитить ее от грязи и загрязняющих веществ.

• Регулярно калибруйте смазочные шприцы, чтобы обеспечить надлежащий объем подачи.

Об авторе

Семь наиболее распространенных ошибок при работе с гидравлическим оборудованием

В течение двух десятилетий работы в отрасли гидравлики мне посчастливилось наблюдать и учиться на ошибках и упущениях пользователей гидравлики при обслуживании своего оборудования.

Основываясь на этом длительном наблюдении, вот семь наиболее распространенных ошибок, которые совершают пользователи гидравлического оборудования, и вы можете их избежать!

Ошибка №1 – Замена масла

Есть только два условия, которые требуют замены гидравлического масла: деградация базового масла или истощение пакета присадок. Поскольку существует так много переменных, которые определяют скорость разложения масла и износа присадок, замена гидравлического масла в зависимости от количества часов эксплуатации без какой-либо привязки к фактическому состоянию масла подобна стрельбе в темноте.

Учитывая текущую высокую цену на нефть, сливать масло, которое не нужно менять, — последнее, что вы хотите делать. С другой стороны, если вы продолжите эксплуатировать масло с деградировавшим базовым маслом или израсходованными присадками, вы поставите под угрозу срок службы всех остальных компонентов гидравлической системы. Единственный способ узнать, когда масло необходимо заменить, — это провести его анализ.

Ошибка №2 — Замена фильтров

Аналогичная ситуация и с гидравлическими фильтрами. Если вы меняете их по расписанию, вы меняете их либо слишком рано, либо слишком поздно. Если вы замените их раньше, до того, как вся их грязеемкость будет израсходована, вы потратите деньги на ненужную замену фильтров. Если вы меняете их поздно, после того, как фильтр перешел в режим байпаса, увеличение количества частиц в масле незаметно сокращает срок службы каждого компонента гидравлической системы, что в долгосрочной перспективе будет стоить намного дороже.

Решение состоит в том, чтобы заменить фильтры, когда вся их грязеемкость израсходована, но до того, как откроется перепускной клапан. Для этого требуется механизм, который контролирует ограничение потока (падение давления) на фильтрующем элементе и предупреждает вас, когда эта точка достигается. Индикатор засорения — самая грубая форма этого устройства. Лучшим решением является непрерывный мониторинг перепада давления на фильтре.

Ошибка №3 – Перегрев

Немногие владельцы или операторы оборудования продолжают эксплуатировать перегретый двигатель. К сожалению, этого нельзя сказать о перегреве гидравлической системы. Но, как и в случае с двигателем, самый быстрый способ разрушить гидравлические компоненты, уплотнения, шланги и само масло — это работа при высоких температурах.

Насколько горячей является слишком горячей для гидравлической системы? Это зависит главным образом от вязкости и индекса вязкости (скорость изменения вязкости в зависимости от температуры) масла, а также от типа гидравлических компонентов в системе.

При повышении температуры масла его вязкость уменьшается. Следовательно, гидравлическая система работает слишком жарко, когда она достигает температуры, при которой вязкость масла падает ниже требуемой для надлежащей смазки.

Например, для лопастного насоса требуется более высокая минимальная вязкость, чем для поршневого насоса. Вот почему тип компонентов, используемых в системе, также влияет на ее безопасную максимальную рабочую температуру.

Помимо проблемы адекватной смазки, важность которой невозможно переоценить, рабочие температуры выше 82 градусов Цельсия повреждают большинство соединений уплотнений и шлангов и ускоряют разложение масла. Но по уже объясненным причинам гидравлическая система может работать слишком сильно при температуре ниже этой.

Ошибка №4 – Использование неподходящего масла

Масло является наиболее важным компонентом любой гидравлической системы. Гидравлическое масло является не только смазкой, но и средством передачи мощности по всей гидравлической системе. Именно эта двойная роль делает вязкость наиболее важным свойством масла, поскольку она влияет как на производительность машины, так и на срок ее службы.

Вязкость масла во многом определяет максимальную и минимальную температуру масла, при которых гидравлическая система может безопасно работать. Если вы используете масло с вязкостью, слишком высокой для климата, в котором должна работать машина, масло не будет должным образом течь или смазывать должным образом при холодном пуске.

Если вы используете масло со слишком низкой вязкостью для преобладающего климата, оно не будет поддерживать требуемую минимальную вязкость и, следовательно, адекватную смазку в самые жаркие дни года.

Но это еще не все. В пределах допустимых пределов вязкости, необходимых для адекватной смазки, существует более узкий диапазон вязкости, в котором потери мощности минимальны. Если рабочая вязкость масла выше идеальной, больше мощности теряется на жидкостное трение. Если рабочая вязкость ниже идеальной, большая мощность теряется на трение и внутреннюю утечку.

Использование масла неправильной вязкости не только приводит к повреждению смазки и преждевременному выходу из строя основных компонентов, но также увеличивает потребление энергии (дизеля или электричества) — две вещи, которые вам не нужны.

И, что бы вы ни думали, вы не обязательно получите масло нужной вязкости, слепо следуя общим рекомендациям производителя машины. Как узнать, используете ли вы правильное гидравлическое масло? предоставит вам дополнительную информацию о выборе подходящего масла.

Ошибка № 5 – Неправильное расположение фильтров

Любой фильтр хорош, верно? Неправильный! Есть два места расположения гидравлических фильтров, которые приносят больше вреда, чем пользы, и могут быстро разрушить те самые компоненты, для защиты которых они были установлены. Этими местами расположения фильтров, которых следует избегать, являются линии подачи и слива насоса из корпусов поршневых насосов и двигателей.

Это противоречит расхожему мнению, что на входе в насос обязательно должен быть сетчатый фильтр, чтобы защитить его от «мусора». Во-первых, насос забирает масло из специального резервуара, а не из мусорного бака. Во-вторых, если вы считаете нормальным или допустимым попадание мусора в гидробак, то вы, вероятно, зря тратите время на чтение этой статьи.

Если вашей главной задачей является обеспечение максимального срока службы насоса (а так и должно быть), то гораздо важнее, чтобы масло свободно и полностью заполняло насосные камеры при каждом впуске, чем защита насоса от гаек, болтов и 9/16-дюймовые комбинированные гаечные ключи.

Они не представляют опасности в правильно сконструированном резервуаре, в котором входное отверстие насоса находится на расстоянии не менее 2 дюймов от дна.

Исследования показали, что ограничение всасывания может сократить срок службы шестеренчатого насоса на 56 процентов. И это хуже для лопастных и поршневых насосов, потому что эти конструкции менее способны противостоять силам вакуума, вызванным ограниченным всасыванием. Гидравлические насосы не предназначены для «всасывания».

Другой набор проблем возникает с фильтрами, установленными на дренажных линиях поршневых насосов и моторов, но результат тот же, что и с сетчатыми фильтрами на всасывании. Они могут сократить срок службы и привести к катастрофическим отказам этих дорогостоящих компонентов. Вы должны прочитать плюсы и минусы расположения гидравлического фильтра, прежде чем решать эту проблему.

Ошибка № 6. Считать гидравлические компоненты самовсасывающими и самосмазывающимися

Вы не заведете двигатель без масла в картере — по крайней мере, не зря. И тем не менее, я видел, как то же самое происходило со многими дорогостоящими гидравлическими компонентами.

Дело в том, что если при первом запуске не будут выполнены правильные шаги, гидравлические компоненты могут быть серьезно повреждены. В некоторых случаях они могут какое-то время работать нормально, но вред, нанесенный при запуске, обрекает их на преждевременный выход из строя.

Есть две составляющие правильного решения этой дилеммы: знать, что делать, и помнить, что это нужно делать. Одно дело не знать, что делать. Однако, если вы знаете, но забываете это делать, это разрушает душу.

Нельзя себя гладить по плечу за заливку корпуса насоса чистым маслом, когда забыл открыть впускной запорный клапан перед пуском двигателя!

Ошибка №7 – Не получить образование гидравлика

Цель этой статьи — показать, что если вы владеете, эксплуатируете, ремонтируете или обслуживаете гидравлическое оборудование и не знаете о последних методах обслуживания гидравлического оборудования, у вас ускользает много денег.

Узнайте больше о том, как сделать гидравлику более надежной:

Симптомы общих гидравлических проблем и их основные причины

Преимущества гидравлических жидкостей с максимальной эффективностью

Как определить и обеспечить чистоту гидравлической жидкости

Об авторе

Что это такое и как его предотвратить?

Опубликовано в ежеквартальном издании Muncie Power Quarterly, выпуск 4, 2018 г.

Второй по значимости причиной выхода из строя гидравлического насоса после загрязнения является кавитация. Кавитация – это состояние, которое также может привести к повреждению или нарушению работы вашей гидравлической системы. По этой причине понимание кавитации, ее симптомов и методов предотвращения имеет решающее значение для эффективности и общего состояния не только вашего гидравлического насоса, но и вашей гидравлической системы в целом.

Определение кавитации

Причина и результат

Причина

• Плохо
• Ограничения потока
• Высоковязкое масло

Продукт избыточного вакуума, создаваемого на входе в гидравлический насос (сторона подачи), кавитация — образование и схлопывание паров внутри гидравлического насоса. Высокий вакуум создает в масле пузырьки пара, которые переносятся на сторону нагнетания (нагнетания). Затем эти пузырьки схлопываются, что приводит к кавитации.

Этот тип отказа гидравлического насоса вызван плохой сантехникой, ограничениями потока или высокой вязкостью масла; однако основной причиной кавитации является плохая сантехника. Плохая сантехника является результатом неправильного размера шланга или фитингов и / или непрямого (не прямого или вертикального) пути от насоса к резервуару. Ограничения потока, например, включают отложения на сетчатом фильтре, использование шланга неправильной длины или не полностью открытого клапана. Наконец, масло с высокой вязкостью или слишком вязкое масло не будет легко поступать в насос. Вязкость масла должна соответствовать климату и условиям, в которых используется гидравлический насос.

Результаты

• Перегрев
• Сильные взрывы
• Пониженная смазка
• Трение и износ

Наибольший ущерб, вызванный кавитацией, возникает из-за избыточного тепла, выделяемого при схлопывании пузырьков пара под давлением на выходе насоса или стороне нагнетания. На стороне нагнетания эти пузырьки пара схлопываются, поскольку давление заставляет газы возвращаться в жидкое состояние. Схлопывание этих пузырей приводит к сильным взрывам, втягивая окружающий материал или обломки в коллапс. Температура в точке взрыва может превышать 5000 ° F. Имейте в виду, что для того, чтобы эти взрывы произошли, должен быть высокий вакуум на входе и высокое давление на выходе.

Без условий давления на выходе или стороне нагнетания эти пары просто образуют пустоты в масле, которые снижают эффективность смазки. Это приводит к трению и износу, которые, хотя и кажутся незначительными по сравнению с чрезмерным нагревом и сильными взрывами, со временем могут стать вредными.





Распознавание кавитации

Звук

Кавитацию обычно распознают по звуку. Насос будет издавать либо «скулящий» звук (более мягкие условия), либо «дребезжащий» звук (от интенсивных взрывов), который может звучать как шарики в банке. Если вы слышите любой из этих звуков, вам сначала нужно определить источник. Тот факт, что вы слышите один из этих двух звуков, не гарантирует, что виноват ваш гидравлический насос.

Чтобы изолировать насос от коробки отбора мощности (ВОМ) для подтверждения источника, снимите болты, соединяющие два компонента, и отсоедините насос от ВОМ. Затем запустите ВОМ без насоса и посмотрите, присутствует ли звук. Если нет, можно с уверенностью предположить, что проблема в вашем гидравлическом насосе.





Вещественные доказательства

Другим признаком того, что вы испытываете кавитацию, являются вещественные доказательства. В рамках общего технического обслуживания вы должны регулярно проверять и заменять элементы фильтра гидравлического масла в зависимости от рабочего цикла приложения и частоты его использования. Если во время осмотра и замены этих элементов вы обнаружите металлический мусор, это может быть признаком того, что в насосе возникла кавитация.

Самый простой способ определить исправность всего гидравлического контура — проверить фильтр. Каждая система должна иметь гидравлический масляный фильтр где-то на линии. Фильтры обратной линии должны быть вмонтированы, как вы уже догадались, в обратную линию от привода обратно в бак — как можно ближе к баку. Как упоминалось ранее, этот фильтр будет иметь элементы, которые следует заменять через определенные промежутки времени. Если вы обнаружите металлический мусор, ваш насос может испытывать кавитацию. Затем вам нужно будет промыть всю систему и снять насос для проверки.





Повреждение

И наоборот, если вы уже определили, что насос поврежден, вам следует снять фильтрующий элемент, разрезать его и осмотреть. Если вы обнаружите много металла, вам нужно будет промыть всю систему и следить за другими компонентами, которые в результате могут быть скомпрометированы.

После обнаружения кавитации в гидравлическом насосе необходимо определить точную причину кавитации. В противном случае кавитация может привести к отказу насоса и повреждению дополнительных компонентов, что может стоить вам вашей системы.



Предотвращение кавитации

Прямой путь

Поскольку насос питается под действием силы тяжести и атмосферного давления, путь между резервуаром и насосом должен быть как можно более вертикальным и прямым. Это означает, что насос должен быть расположен как можно ближе к резервуару, без 90-градусных фитингов или ненужных изгибов шланга подачи. Всегда, когда это возможно, убедитесь, что резервуар находится над насосом, а в резервуаре также имеются самые большие порты подачи. И не забудьте убедиться, что в резервуаре есть надлежащая крышка сапуна или он находится под давлением (3–5 фунтов на квадратный дюйм), с воздушной системой или крышкой сапуна под давлением.



Полностью открыт

Убедитесь, что запорный клапан линии подачи (если имеется) полностью открыт без ограничений. Это должен быть «полнопоточный» шаровой кран с таким же внутренним диаметром (внутренний диаметр), что и у подающего шланга. Если возможно, найдите вакуумный манометр, который можно вставить в линию подачи, и вставьте его во входное отверстие насоса. Включите ВОМ и управляйте гидравлической функцией, следя за показаниями манометра. Если он показывает> 5 дюймов ртутного столба, выключите его и возобновите осмотр.



Поток подачи

Если в резервуаре имеется сетчатый фильтр, осмотрите его и удалите любые загрязнения или отложения, которые могут ограничивать поток подачи. Затем проверьте входной (всасывающий) шланг на наличие видимых линий (описательная маркировка на шланге). Номенклатура отраслевого стандарта «всасывающих» шлангов будет выглядеть как 100R4 или, возможно, SAER4. Это указывает на то, что внутренняя камера шланга вулканизирована в толстую спиральную проволоку.

Шланг с внутренней камерой, завулканизированной в виде толстой спирали, предназначен для работы в условиях вакуума, а не при внешнем давлении. Линия также будет обозначать размер шланга (внутренний диаметр). Вы можете использовать калькулятор гидравлических шлангов Muncie Power PPC-1, чтобы определить оптимальный диаметр для вашего конкретного применения на основе рабочих потоков.

Ламинарный поток

Еще одно соображение, связанное с входным трубопроводом, касается ламинарного потока. Для снижения шума и турбулентности на входе в насос длина подводящего шланга должна быть как минимум в 10 раз больше его диаметра. Это означает, что любой тип запорной арматуры или сетчатого фильтра на резервуаре должен располагаться не менее чем в 10 диаметрах от входного отверстия насоса. Раструбный фитинг фланцевого типа на входе в насос также может снизить шум насоса не менее чем на 50 процентов по сравнению с фитингами SAE, JIC или NPT.

Надлежащая вязкость

Выбор правильной вязкости гидравлической жидкости для вашего климата и области применения также имеет решающее значение. Слишком вязкое масло не будет так легко поступать в насос. Обратитесь к местному поставщику гидравлического масла за помощью в выборе оптимальной вязкости жидкости.



Соблюдая график регулярного технического обслуживания, проявляя бдительность в отношении любых признаков или симптомов и принимая профилактические меры, вы сможете предотвратить кавитацию и обеспечить эффективную работу на протяжении всего срока службы помпы.

Краткие советы

• Более эффективные и дорогие насосы в большей степени подвержены кавитации (в следующем порядке: поршень, лопасть, шестерня)
• Кавитация не обязательно означает выход из строя помпы — она зависит от продолжительности и серьезности
• Эффекты кавитации необратимы
• Плохая сантехника является основной причиной кавитации, и ее можно предотвратить путем выбора шланга надлежащего размера, выбора соответствующих фитингов, обеспечения наиболее прямого и прямого маршрута от насоса к резервуару и т. д.
• Кавитация в насосе рассматривается в Школе применения продуктов Muncie и в программе онлайн-обучения, M-Power Tech



Бен Гиллум – менеджер по гарантии и возврату

С момента прихода в компанию в 2007 г. Бен Гиллум занимал различные должности, в том числе клерк по доставке и приемке, сборщик CS, менеджер по обслуживанию клиентов, специалист по применению продукции, обучение и помощник менеджера по обучению и менеджер по гарантии и возврату.

Пневматический гидравлический насос VEVOR, ножной гидравлический насос на 10 000 фунтов на квадратный дюйм, пневматический/гидравлический насос с резервуаром на 0,6 галлона, со шлангом и пистолетом-распылителем для монтажа тяжелой техники, ремонта автомобилей, машин для изготовления кузовов

Пневмогидравлический ножной насос на 10 000 фунтов на квадратный дюйм

Этот пневмогидравлический ножной насос имеет удобную конструкцию с ножным приводом для легкого управления и обеспечивает работу без помощи рук для накачивания и разгрузки груза. Компактная конструкция для использования в полевых условиях на строительных площадках и при ремонтных работах. Он спроектирован в соответствии с заводскими стандартами производительности и безопасности и является идеальным насосом для всех ваших гидравлических потребностей в автомастерской.

• Фундаментальные параметры

• Проектирование на ногах

• Прочная и компактная конструкция

• Масляная труба и спрея. Включено

• 10 000 п. Pay Less

  VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество Tough
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

  Tough, специализирующееся на оборудовании и инструментах VOR2 900, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Невероятно низкие цены
  • Быстрая и надежная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

  Стандартный гидравлический насос a3 100 Вход воздуха 4 NPT и выход масла 3/8 NPT, которые не будут легко вытекать. Кроме того, масляный порт с внутренней резьбой NPT 3/8 дюйма обеспечивает удобное подключение к широкому спектру оборудования с гидравлическим приводом.

  Простое управление ножной педалью

  Ножным насосом намного проще накачивать, удерживать или освобождать груз, что экономит время и труд. Кроме того, удобная конструкция ножной педали позволяет точно управлять помпой, оставляя обе руки свободными.

  Высшее качество и структура

  Сердечник насоса изготовлен из высококачественного авиационного алюминия, устойчивого к сжатию, вибрации и коррозии. Кроме того, прочный пластиковый корпус лучше защищает внутреннюю структуру и не деформируется.

  Большой масляный бак на 2,3 л

  Гидравлический ножной насос оснащен топливным баком из алюминиевого сплава на 2,3 л с максимальной производительностью 2 литра для обеспечения высокой производительности. Кроме того, он может гарантировать, что у вас есть источник питания, необходимый для питания широкого спектра оборудования.

  Excellent Трубопровод и пистолет-распылитель

  Этот гидравлический насос оснащен высококачественной масляной трубой, которая выдерживает высокое давление и не ломается. Пистолет-распылитель также включен, чтобы помочь пользователям лучше использовать ножные насосы для работы в промышленности и строительстве.

  Универсальное применение

  Этот пневмогидравлический ножной насос подходит для подъема и перемещения тяжелой техники, ремонта автомобилей, бурения нефтяных скважин, технического обслуживания машин. Он обеспечивает надежное питание, необходимое для работы станков для производства рам, оборудования для правки рам, гидравлических прессов и т. д.

  Технические характеристики

  • Модель: NAP001

  • Емкость топливного бака: 2,3 л

  • Максимальное давление 90:0020 Регулируемое psi, 700 кг/кв. см

  • Максимальный выходной масло: 2L

  • Выходное масляное отверстие: 3/8 ” NPTF Connection

  • Получение: 1/4 ” NPT Connection

  • Выходное давление: 70MPA

    9999999999999999999999999999999999999999999999999999999999999992

  • Расход: 0,75-0,95 л/мин

  • Расход: 49,5 куб. дюймов без нагрузки, 7,6 куб. дюймов с нагрузкой

  • Диапазон давления: 0,7–1 МПа

  • Действие: одностороннего действия

  • Длина маслопровода: 200 см / 6,56 фута

  • Длина пистолета-распылителя: 100 см / 3,28 фута

  • Размеры изделия (Д x Ш x В): 32 x 18 x 18 см / 12,6 x 7,1 x 7,1 дюйма

  • Нетто 1:0002 / 22,27 фунта

  Содержимое упаковки

  Прочное оборудование и инструменты, платите меньше

  VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество Tough
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

  Tough, специализирующееся на оборудовании и инструментах VOR2 900, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Incredibly Low Prices
  • Fast & Secure Delivery
  • 30-Day Free Returns
  • 24/7 Attentive Service

  10,000 PSI Air Hydraulic Foot Pump

  This air hydraulic foot pump adopts a user Удобная конструкция с ножным приводом для легкого управления и обеспечивает работу без помощи рук для накачивания и разгрузки груза. Компактная конструкция для использования в полевых условиях на строительных площадках и при ремонтных работах. Он спроектирован в соответствии с заводскими стандартами производительности и безопасности и является идеальным насосом для всех ваших гидравлических потребностей в автомастерской.

  • Фундаментальные параметры
  • Проектирование ног
  • Прочная и компактная конструкция
  • Масляная труба и распылительный пистолет. Включен
  • 10 000 PSI для широкого применения

  Стандартный воздушный вход и масляный выходы

  Air Hydra Hydra Hydra. /4 NPT воздухозаборник и выход масла 3/8 NPT, которые не будут легко протекать. Кроме того, масляный порт с внутренней резьбой NPT 3/8 дюйма обеспечивает удобное подключение к широкому спектру оборудования с гидравлическим приводом.

  Простое управление ножной педалью

  Ножным насосом намного проще накачивать, удерживать или освобождать груз, что экономит время и труд. Кроме того, удобная конструкция ножной педали позволяет точно управлять помпой, оставляя обе руки свободными.

  Высшее качество и структура

  Сердечник насоса изготовлен из высококачественного авиационного алюминия, устойчивого к сжатию, вибрации и коррозии. Кроме того, прочный пластиковый корпус лучше защищает внутреннюю структуру и не деформируется.

  Большой масляный бак на 2,3 л

  Гидравлический ножной насос оснащен топливным баком из алюминиевого сплава на 2,3 л с максимальной производительностью 2 литра для обеспечения высокой производительности. Кроме того, он может гарантировать, что у вас есть источник питания, необходимый для питания широкого спектра оборудования.

  Excellent Трубопровод и пистолет-распылитель

  Этот гидравлический насос оснащен высококачественной масляной трубой, которая выдерживает высокое давление и не ломается. Пистолет-распылитель также включен, чтобы помочь пользователям лучше использовать ножные насосы для работы в промышленности и строительстве.

  Универсальное применение

  Этот пневмогидравлический ножной насос подходит для подъема и перемещения тяжелой техники, ремонта автомобилей, бурения нефтяных скважин, технического обслуживания машин. Он обеспечивает надежное питание, необходимое для работы станка для изготовления рам, оборудования для правки рам, гидравлических прессов и т. д.

  Комплект поставки

  • 1 пневматический гидравлический ножной насос
  • 1 масляная трубка
  • 1 х пистолет-распылитель

  Технические характеристики

  • Модель: NAP001
  • Емкость топливного бака: 2,3 л
  • Максимальное регулируемое давление: 10000 фунтов на кв. дюйм, 700 кг/кв. см
  • Максимальный выход масла: 2 л
  • Выходное масляное отверстие: 3/8” Соединение NPTF
  • Впуск: 1/4” Соединение NPT
  • Давление масла на выходе: 70 МПа
  • Расход: 0,75–0,95 л/мин
  • Расход: 49,5 куб. дюймов без нагрузки, 7,6 куб. дюймов с нагрузкой
  • Диапазон давления: 0,7–1 МПа
  • Действие: одностороннего действия
  • Длина маслопровода: 200 см / 6,56 фута
  • Пистолет-распылитель Длина: 100 см / 3,28 фута
  • Размеры изделия (Д x Ш x В): 32 x 18 x 18 см / 12,6 x 7,1 x 7,1 дюйма
  • Вес нетто: 10,1 кг / 22,27 фунта

  Роль разгрузочного устройства – AR Северная Америка

  Пистолет-пусковой механизм и разгрузочный клапан являются двумя основными компонентами наиболее распространенной системы безопасности оборудования для очистки под высоким давлением.

  По существу, нажатие курка позволяет воде вытекать из системы через сопло под давлением, а отпускание курка отводит поток воды обратно к насосу. Однако насос продолжает работать.

  Пистолет вместе с разгрузочным клапаном образует систему клапанов, которая дает оператору непосредственный контроль расхода воды или, в некоторых типах систем, давления. Поток воды можно включить или выключить, нажав или отпустив курок, или в системах «самосвалов» давление в системе можно резко снизить до безопасного уровня.

  На сегодняшний день разработан ряд автоматических систем, позволяющих полностью отключать насос и питание при отпускании курка пистолета. Однако ни одна из этих систем не используется так широко, как разгрузочная.

  ---

  Использование пистолета позволяет избежать необходимости ходить к выключателю

  В большинстве устройств для мойки под давлением двигатель насоса включается и выключается на машине. Однако оператор может убирать на расстоянии до 50 футов. Когда он хочет прекратить разбрызгивание воды, ему нужен способ остановить поток воды, не возвращаясь к машине, чтобы остановить мотор или двигатель.

  Ударно-спусковой механизм и разгрузочное устройство обеспечивают такое управление буквально на кончиках пальцев оператора. Клапаны в спусковом пистолете и разгрузчике можно представить как пару гаишников, направляющих «транспортный поток» воды в системе очистки.

  ---

  Переключение на байпас

  Пистолет и разгрузочное устройство составляют систему клапанов, состоящую из двух частей, которая направляет воду в байпас обратно к насосу или поплавковому резервуару. Пистолет перекрывает поток воды, заставляя разгрузочное устройство рециркулировать воду обратно во впускную сторону насоса. Это называется подачей воды в байпас. Как правило, разгрузочные клапаны приводятся в действие давлением и открываются за счет увеличения давления, возникающего при закрытии клапана в пистолете. Доступны также клапаны с приводом от потока.

  ---

  Просто, как сжать кулак

  Работа разгрузчика проста. При нажатии на спусковой крючок клапан в пистолете открывается, и вода с выходной стороны насоса по шлангу поступает в пистолет.

  При отпускании курка клапан закрывается, и разгрузочное устройство активируется либо за счет увеличения давления (разгрузочное устройство, приводимое в действие давлением), либо за счет уменьшения расхода (разгрузочное устройство, приводимое в действие потоком).

  Разгрузочное устройство перенаправляет поток воды со стороны выхода насоса обратно на сторону входа, в результате чего вода по петле течет обратно к насосу практически без давления, а не к соплу под рабочим давлением. Поток может быть направлен обратно на вход насоса или в поплавковый резервуар или резервуар другого типа.

  ---

  Работа в комбинации

  Разгрузочное устройство и спусковой крючок в комбинации обеспечивают одновременно безопасность и удобство. Если оператор теряет контроль над пистолетом, он автоматически перекрывает подачу воды к соплу и через него.

  Разгрузочное устройство или разгрузочное устройство с регулированием давления в сочетании с пистолетом являются ярким примером того, как функции безопасности и управления могут быть объединены в одной подсистеме системы очистки под высоким давлением.

  ---

  Как устроено ружье

  Ружья представляют собой довольно простые механизмы, построенные вокруг клапана, приводимого в действие спусковым крючком. Обычно шаровой клапан используется в триггерных пистолетах, но поршневой клапан может использоваться в самосвальном пистолете.

  В одной из наиболее распространенных конфигураций куркового пистолета шар клапана удерживается потоком воды в закрытом или переднем положении и блокирует поток воды через пистолет к соплу.

  При нажатии на спусковой крючок штифт прижимается к шару, выталкивая шар из гнезда и открывая путь для потока воды к соплу. Когда спусковой крючок снова отпускается, пружина возвращает шарик на место, и поток снова блокируется.

  Блокировка потока приводит к срабатыванию разгрузочного устройства на выходе или стороне высокого давления насоса, и вода отводится обратно на вход насоса или сторону низкого давления, снижая давление в пистолете.

  ---

  «Всплеск давления»

  Однако, когда поток сначала останавливается, происходит немедленное увеличение давления или «всплеск давления» в пистолете, поскольку для срабатывания разгрузочного устройства требуется некоторое время.

  Интенсивность повышения давления в пистолете зависит от ряда переменных, включая длину шланга между пистолетом и насосом, тип насоса и скорость работы.

  ---

  Факторы, влияющие на серьезность скачков давления

  Например: насос, работающий на довольно низких оборотах, перемещает больше воды при каждом ходе, чем насос, рассчитанный на такой же расход и давление, но работающий с более высокой скоростью.

  Следовательно, каждый ход медленно работающего насоса нагнетает больше воды на закрытый клапан и увеличивает нагрузку на фитинги пистолета и седло клапана. Двойной или двухцилиндровый насос создаст большую нагрузку на закрытый пистолет, чем четырехцилиндровый насос, работающий при том же расходе и давлении.

  ---

  Пистолет-самосвал

  Пистолет-самосвал, с другой стороны, позволяет избежать скачков давления, просто перенаправляя поток воды на пистолет.

  Конструкция самосвального пистолета позволяет избежать необходимости в разгрузочном устройстве, просто отводя поток вокруг нагнетательного патрубка в атмосферу, а не обратно в насос. Другими словами, он направляет поток воды на снижение давления оттока, а не на его полную остановку. В некоторых случаях поток отводится в трубу, окружающую меньшую трубу, на которой установлено сопло. В других самосвальных ружьях используются двуствольные жезлы.

  Внешне самосвал очень похож на триггерный пистолет, используемый с разгрузчиком.

  ---

  Типы триггерных пистолетов

  Существует два основных типа триггерных пистолетов: проточные, когда вода проходит через пистолет на всем протяжении, а клапан находится над спусковым крючком, и пистолеты с передним или передним входом, разработанные таким образом, чтобы впускной и выпускной патрубки и клапан находятся перед спусковым крючком.

  Эта конструкция компенсирует повышенную утомляемость оператора (вес и передняя часть пистолета выводят его из равновесия) возможностью работы при более высоких температурах, поскольку вода никогда не проходит через рукоятку. Пистолеты выпускаются с широким диапазоном значений расхода, давления и температуры. Довольно стандартная конструкция пистолета для тяжелых условий эксплуатации обычно рассчитана на давление 3000 фунтов на квадратный дюйм при температуре 300 градусов по Фаренгейту и расход 10 галлонов в минуту.

  ---

  Перегрев в режиме байпаса

  Машина не должна постоянно работать в режиме байпаса.

  Когда машина находится в режиме байпаса, температура воды в замкнутом контуре быстро возрастает. Для большинства насосов нежелательно перекачивать воду с температурой выше 140 градусов по Фаренгейту, но случайный сброс воды из пистолета заменяет воду в контуре и предотвращает повреждение насоса от высоких температур.

  Термочувствительный клапан или устройство защиты насоса на байпасной линии могут обеспечить еще более постоянную защиту насоса.

  ---

  Как работает разгрузочное устройство

  Разгрузочное устройство, приводимое в действие давлением, представляет собой простой клапан и пружину в корпусе из муки (обычно из латуни). Канал, просверленный в корпусе, обеспечивает доступ воды к задней стороне шарового клапана. Когда давление на клапан возрастает до точки, при которой натяжение пружины перекрывается, и вода отводится в обход.

  Не весь поток обязательно направляется в байпас, так как степень открытия разгрузочного устройства зависит от величины давления, оказываемого на клапан.

  Разгрузочное устройство, приводимое в действие потоком, реагирует на уменьшение или остановку потока.

  ---

  Использование разгрузочного устройства для регулирования давления

  В конкретном случае разгрузочного устройства, приводимого в действие давлением, давление можно регулировать в определенной степени путем регулировки натяжения пружины, удерживающей поршень в клапане на месте. (Помните, это называется разгрузчик с регулированием давления).

  Разгрузчик не является абсолютным двухпозиционным устройством. Скорее, это может позволить определенному количеству потока обходить шланг к пистолету и возвращаться на входную сторону насоса. Величина перепуска устанавливается путем затягивания или ослабления натяжения пружины с помощью гайки или рукоятки на конце разгрузочного устройства, противоположном выходному отверстию.

  Это означает, что поток воды к форсунке и, следовательно, величина давления, создаваемого на форсунке, можно в некоторой степени регулировать путем регулировки разгрузочного устройства, приводимого в действие давлением.

  ---

  Или Замена сопла

  Однако важно помнить, что разгрузочное устройство не всегда в первую очередь является устройством для регулирования давления. То есть вы можете, но не обычно, контролировать величину давления, создаваемого на сопле, затягивая или ослабляя разгрузочное устройство.

  Давление лучше всего контролировать, заменив насадку на большее отверстие (меньшее давление) или меньшее отверстие (большее давление).

  Это вызывает некоторые разногласия в отрасли, поскольку одни и другие операторы уже давно используют разгрузочные устройства как удобный способ повышения давления.

  ---

  Quick Fix

  Обычно оператор замечает снижение давления на сопле. В нормальных условиях это является признаком износа форсунки и означает, что форсунку следует заменить.

  Однако можно быстро исправить ситуацию, просто затянув регулировочную гайку на разгрузочном устройстве, чтобы уменьшить количество воды в байпасе. Но если вода не отводится от сопла, то давление не может увеличиться, и все усилия бесполезны.

  Некоторые выпускаемые сегодня разгрузчики имеют небольшую рукоятку для регулировки разгрузчика вместо гайки. По крайней мере, у одного производителя эта рукоятка не только выполняет регулировки, которые можно выполнять на разгрузчике.

  Для большинства производителей разгрузочных устройств возможность регулировки натяжения пружины является просто тонкой настройкой, и использование установочного винта является примером такого подхода.

  ---

  Не обязательно безопасное решение

  Безопасность — это причина, по которой чаще всего инженеры возражают против использования разгрузочного устройства в качестве регулятора давления. Разгрузочному клапану с максимальным натяжением пружины может потребоваться в два раза больше давления для перехода в режим байпаса по сравнению с правильно настроенным клапаном.

  Это может стать критическим в ситуации, когда машина, рассчитанная на 2000 фунтов на квадратный дюйм, подвергается дополнительному скачку давления до 2000 фунтов на квадратный дюйм перед переходом в режим байпаса.

  Хотя большинство компонентов, работающих под давлением, используемых в промышленности, примерно соответствуют стандартам Общества автомобильных инженеров для гидравлических компонентов или, другими словами, имеют разрывное давление, в четыре раза превышающее номинальное рабочее давление, оператор не может гарантировать, что машина, на которой он работает, работа с соответствует этим полностью добровольным стандартам.

  На самом деле пистолет является одним из компонентов, который не обязательно спроектирован с коэффициентом безопасности четыре к одному, и известно, что пистолеты взрываются при менее чем двойном номинальном давлении.

  ---

  Другие варианты использования разгрузочного устройства

  Производители некоторых компонентов рекомендуют всегда иметь небольшое количество воды в байпасе, хотя бы для смягчения седла клапана. Без некоторой циркуляции шар врезается в седло клапана, что приводит к более быстрому износу.

  Кроме того, перепускной поток может компенсировать износ сопла. По мере эрозии отверстия сопла вода отводится из байпаса в пистолет, при этом рабочее давление поддерживается.

  ---

  Вторая линия обороны

  Помимо разгрузочного устройства, второй линией защиты является предохранительный или запорный клапан, предназначенный для выпуска воды в атмосферу при превышении заданного давления. Однако этот клапан также можно отрегулировать, обычно с помощью отвертки.

  Клапаны предназначены для определенного диапазона давлений, скажем, от 2000 до 4000 фунтов на квадратный дюйм, и предохранительный клапан можно легко отрегулировать или неправильно отрегулировать до такой степени, что он перестанет функционировать как предохранительное устройство.

  Вместо того, чтобы предохранительный клапан функционировал как искусственное слабое место в машине, избыточное давление может вызвать разрыв в действительно слабом месте, что может привести к катастрофическим последствиям.

  ---

  И третья линия

  Следовательно, некоторые инженеры предлагают третью меру безопасности – разрывную мембрану. Этот диск рассчитан на разрыв при определенном давлении, обычно немного превышающем номинальное рабочее давление машины, чтобы обеспечить нормальные скачки давления. Другими словами, диск, который можно ввинтить в порт на стороне высокого давления, является нерегулируемым искусственным слабым местом в системе.

  ---

  Защита от перегрева

  Диски, чувствительные к нагреву – припой плавится при высоких температурах, также доступны в качестве предохранительных устройств для водонагревателей.

  Эта система предотвращения перегрева змеевика долгое время использовалась одним из первых производителей пароочистителей.

  ---

  Трехуровневый подход

  В то время как некоторые инженеры клянутся в таком трехуровневом подходе к обеспечению безопасности, другие считают, что такая избыточность не нужна, и достаточно комбинации предохранительного клапана и разгрузочного устройства.

  Тем не менее, важно помнить, что выход из строя любого клапана или другого предохранительного устройства ведет к катастрофе и никогда не должен этого делать.

  Безумная гидравлика — LPVD 064

  Ух ты! Что я сегодня получил?! Оригинальный насос Liebherr LPVD 064? Сладкий! У меня нет литературы по насосам Liebherr, так что это будет хороший пример того, как разум господствует над материей.

      Рис.1 показывает, как это было НА САМОМ ДЕЛЕ. Я так привык к смеси грязь-в-масле крытые насосы, что этот заставил меня моргнуть, чтобы увидеть, не сплю ли я! Пугающие на первый взгляд, эти насосы довольно легко разобрать, единственная хитрость – это маленький стопорный винт, который удерживает штифт, соединяющий звено сервопоршня с шайбой автомата перекоса. Отвинтить это вам придется снять сливную пробку (или штуцер), взять фонарик и загляните внутрь корпуса через сливное отверстие, вы его увидите.

     На задней части этого насоса вы найдете очень распространенный насос управляющего давления героторного типа (рис. 2). Внимательно посмотрите на рис.3, это НЕ сломано. Я видел, как один из них заменили, потому что техник думал, что не хватает куска. Мальчик, он был удивлен увидеть новый “сломанный” точно таким же образом! Ну, мы живем, мы учиться…

     Идем дальше. Прежде всего, демонтируем органы управления с корпуса (рис.6). Поскольку они почти идентичны, отличается только одна внешняя часть, давайте сконцентрируемся на этом месте на более легком (тот, который не имеет дополнительного соединения.) У него есть рычаг обратной связи, два регулировочные винты и соленоид. Отверстия в центральной части насос (рис.4, рис.5) имеют одинаковую схему как для передних, так и для задних туфель, что опять же говорит нам, что, скорее всего, два элемента управления функционально идентичны.

     Следующий шаг является самым важным — определить функциональные отверстия в центральном корпусе, что совсем не сложно, но НЕТ на этом этапе могут быть допущены ошибки, так как это может привести к ложному понимание управления. Так что достань свой пневматический пистолет, постоянный маркер, очки (да, будет грязно!) и посоветуйте аудитория, чтобы держаться подальше. Следующая процедура проста – вы выбираете дырку, подуйте в нее из пневматического пистолета и посмотрите, что будет дальше. Когда вы ПОЛОЖИТЕЛЬНО относитесь к дырке, вы отмечаете ее – все! Вы также должны определить конфигурацию сервопоршня (где малый и большой области, есть ли у него пружина, есть ли у него ограничители хода) и в какую сторону он движется при максимальном и минимальном перемещении (рис.4).

     Хорошо, теперь мы знаем соединения тела и можем перейти к сам контроль. Прежде всего разметим его по корпусу отметки и рассмотрите его поближе (рис.7). Я всегда проверяю управление воздухом. Цель здесь состоит в том, чтобы определить начальной точки, т. е. если насос запускается при макс. или в мин. смещение. В данном конкретном случае очень легко видеть, что это насос запустится на мин. смещение, как когда мы дуем внутрь порта P (наиболее вероятное место для получения давления сервопривода в насосах с открытым контуром), воздух подается на мин. порт сервопривода смещения. есть чек клапан внутри отверстия P (штуцер высокого давления) (рис.8, рис.9). Мы знаем, что есть боковое соединение, которое идет к обоим управления, а увидев обратный клапан, может заподозрить какой-то система давления наддува. После дальнейшего осмотра находим еще один чек клапан (рис.14), в проход масла, поступающего из бокового соединения. На данный момент у меня есть нет сомнений что это система наддува, обычное дело для помпы системы, начиная с минимального смещения, так как нет достаточного сервопривода давление на выходе из насоса при мин. смещение, особенно когда мин. смещение близко к нулю. В этих случаях Насос наддува (или пилотный) обычно подает давление сервопривода. к управлению насосом, тем самым гарантируя его быструю реакцию на всех раз. Обратные клапаны, очевидно, необходимы для предотвращения высокого давления в системе. давление на входе со стороны низкого управляющего давления и управляющего масла от попадания в выпускное отверстие насоса, когда насос на нуле. Посмотрите на Схема LPVD 064, которую я сделал, довольно понятна.

      Теперь приступим к извлечению соленоида (рис.10). Здесь мы можем увидеть интересную деталь. Инженеры Liebherr соединили линия давления наддува с пластиной между соленоидом и блоком управления тело через маленькое отверстие (рис.12). Сама пластина имеет два масляных канала и позволяет маслу, выходящему из отверстия, поступать непосредственно в корпус насоса (рис. 11). Я предполагаю, что это для смазки/охлаждения. (эти соленоиды иногда сильно греются!) и, может быть, для постоянного обновление масла внутри соленоида (ядро мокрое).

      Проверим золотник за соленоидом. я обычно пытаются имитировать пальцем движение катушки, дуя пневматический пистолет одновременно в порт подачи сервопривода. В В этом случае также очень легко увидеть, что имеется пружинное соединение. между золотником и рычагом обратной связи, как при перемещении рычага, требуется больше усилий, чтобы переместить катушку. После воздушных испытаний мы знаем, что это основная шпуля (я называю основную шпулю шпулей, которая непосредственно регулирует рабочий объем насоса), нажимая на его конец пальцем отводит масло от P до макс. Итак, у нас есть управляемый соленоид, пропорциональное, положительное управление рабочим объемом. Соленоид получает ток и давит на золотник, тем самым соединяя сервопривод давление до макс. серво порт. По мере того, как автомат перекоса движется к Макс. смещение, как и рычаг обратной связи, сжимая обратную связь весна одновременно. Наконец, сила соленоида и обратная связь усилие пружины достигнет точки равновесия, и сервопоршень движение прекратится. Чем сильнее течение, тем больше сила, следовательно, тем дальше будет двигаться сервопривод. Классическое пропорциональное регулирование с обратной связью договоренность.

     Посмотрим, куда подключается пробник (рис.13). Нетрудно заметить, что он подключен к макс. серводвигатель смещения давление. Полезный момент, чтобы определить, установлена ​​ли качающаяся шайба насоса. наклонен в данный момент.

      Для демонтажа системы обратной связи необходимо вынуть штифт (рис.15) и регулировочную часть (рис.16). Полный механизм обратной связи показан на рис.17. Здесь мы видим, что регулировочный винт давит на маленькую пружину, которая в свою очередь толкает основную катушку через вал, проходящий через обратная связь. Это будет отправной точкой/настройкой чувствительности. сильнее пружинная регулировка, тем больший ток вам нужно будет сделать основной ход катушки.

      Здесь мы видим, что обратная связь не продолжается (рис.18). Это означает, что нет контроля крутящего момента, по крайней мере, механического, как с электрическая пропорциональная система управления рабочим объемом легко установить контроль крутящего момента электронным способом, что, скорее всего, случае этой машины.

     Попробуем разобраться, какова функция верхней части контроль сейчас. Еще до того, как открыть его, я уже представлял, что это ограничитель давления, как ничто другое не имеет смысла, но это всегда хорошо тренируйтесь, чтобы проверить ВСЕ. Здесь у нас есть часть регулировочного винта, золотник с маленьким стержнем, действующим как поршень, и заглушка с распорная шайба (рис.19). Обычно я всегда провожу тест на воздухе. В большинстве случаев давление воздуха в магазине (5-6 бар) достаточно, чтобы увидеть, в какую сторону будет двигаться катушка. В этом случае видим, что воздух из Р будет давить на стержень внутри шпули, тем самым прижимая золотник к пружине. Это тоже отличный пример из двух самых больших опасностей таких воздушных испытаний. Первый – детали, потерянные при разборке блока управления (обратите внимание на прокладку на рис.19, если вы не будьте осторожны, он может упасть и потеряться, когда вы вытащите вилку, и вы бы даже не знали. Когда я вытащил вилку, она упала на пол а мне пришлось поискать) и второе – части “Унесенных ветром”, самая опасная часть, если вы не будете осторожны или у вас мало опыта. Посмотрите рис.20, если у вас удалена заглушка, и вы дуете внутрь порта P без вашего участия. палец, закрывающий отверстие для заглушки, скорее всего, вы никогда не найдете маленькую стержень, и если вы не услышите, как он падает, вы даже не узнаете, что это там, что приведет к неисправности управления. на самом деле у меня есть шаровой клапан вмонтирован в мой пневматический пистолет, чтобы иметь возможность контролировать воздух силы, когда это необходимо.

     Еще несколько трюков с пневматическим пистолетом, и мы увидим, что когда катушка (рис. 20) движется (мы уже знаем, что это высокое системное давление, которое перемещает это), он сбрасывает линию максимального давления сервопривода в бак, что определенно означает, что это ограничитель давления. Видеть? Очень просто!

      А как насчет другого элемента управления (рис. 21)? Быстрый осмотр показывает, что это в основном тот же самый регулятор, только с одной другой частью (рис. 22), которая имеет пилотное соединение. Откроем его (рис.23). Здесь мы видим небольшой поршень с пружиной, удерживающей его сзади. положение, и две другие пружины, действующие на тот же маленький вал (идет через обратную связь с основной катушкой) мы видели ранее (рис.17). Меньшая пружина сжимается поршнем, значит, это двухуровневая регулировка чувствительности, когда у вас есть контрольный сигнал поршень, обе пружины воздействуют на вал, когда нет пилота давление, только большее делает. Зачем это нужно? Мое предположение здесь, не видя самой машины, не используется ли она для низких скоростные режимы. Подача управляющего давления на это соединение уменьшить чувствительность управления к электрическому току, тем самым работает медленнее. Обычно большинство мобильных машин имеют переключатель черепаха/кролик, так что я предполагаю, что этот порт используется для этого функция.

      Каждый раз, когда вы видите такую ​​сборку (рис. 22), вы должны заподозрить двухуровневую регулировку, срабатывающую по пилот-сигналу. Это довольно распространенная конструкция, используемая во многих типах клапанов.
