Нужен ли обратный клапан для погружного насоса: Зачем нужен обратный клапан для воды для насоса?

Для чего нужен и как монтируется обратный клапан для насоса?

Обратный клапан для воды для насоса — устройство, которое необходимо для того, чтобы не выпускать назад ту жидкость, которая уже закачана в систему.

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

1. Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
2. Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
3. Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Независимо от показателей, обратный клапан как элемент запорной аппаратуры должен справляться со всеми возложенными на него задачами, включая регулирование расхода воды, обеспечение заданного давления, контроль уровня потока жидкости.

Исполнение

Обратные клапаны делают из разных материалов — в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

1. Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
2. Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу — позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для «Водолея» или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

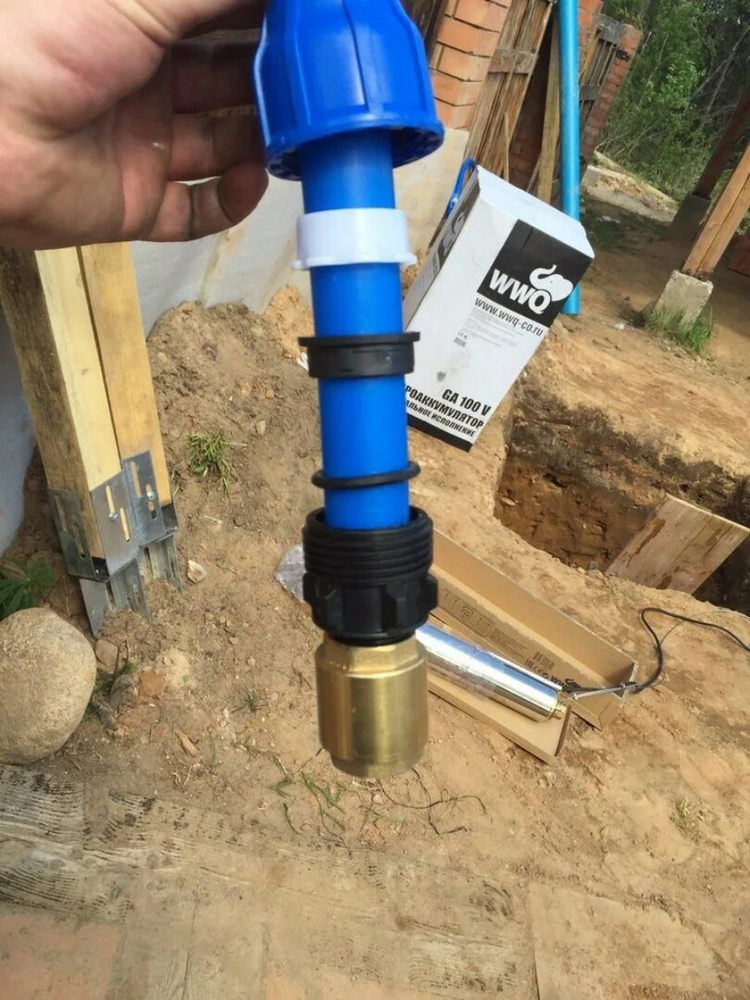

Обратный клапан для погружного насоса

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Они бывают разных видов — например, с откидным механизмом, где затвор на шарнирах крепят над седлом, или с подъемным механизмом, когда заслонка поднимается вверх под давлением водяного потока. Заслонки делают из металла или полимеров.

Установка обратного клапана

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Нюансы монтажа обратного клапана

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

При большом расстоянии их часто монтируют несколько. 1 — на выходе из насоса, 2 — там, где устраивают вход системы в дом или у гидроаккумулятора либо блока автоматики.

Самодельный обратный клапан

Теоретически обратный клапан можно собрать своими руками. Для этого придется приобрести целый ряд деталей, включая муфту (важно, чтобы резьбовое соединение было наружным), тройник (у него должно быть внутреннее соединение соответствующей резьбы), пружину такого размера, чтобы она в тройник входила свободно. Дополнительно понадобится металлический шарик, диаметр которого на 2-3 мм меньше внутреннего размера тройника.

Последний можно брать стандартный, изготовленный из стального или латунного сплава. Этот тройник играет роль корпуса клапана, на него устанавливают муфту, а с 2 стороны — упомянутый шарик и пружину, а затем заглушку. Для этого необходимо приобрести пробку с резьбой и ФУМ-ленту.

Важно, чтобы степень сжатия пружины была правильно отрегулирована и не мешала свободному току воды, а при снижении напора обеспечивала закрытие выхода.

Установка обратного клапана на насосную станцию для колодца

Обратный клапан для колодца является важным элементом в оснащении автономных насосных станций, который направляет движение жидкости. При возникновении нештатной ситуации деталь препятствует протеканию жидкости в обратном направлении. Клапан стабилизирует давление в системе водоснабжения, предотвращает утечку воды либо неожиданную остановку насоса. Чтобы устройство работало правильно, нужно подобрать и установить его с учетом ряда особенностей.

Содержание

• 1 Конструкция и принцип работы обратного клапана
• 2 Выбор запорной арматуры
• 3 Где может устанавливаться защитное устройство?
• 4 Как установить обратный клапан?

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]

Выбор запорной арматуры

Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:

• номинальное давление, при котором запорная арматура будет работать безопасно;
• место монтажа;
• способ крепления к системе водопровода;
• степень загрязнения окружающей среды.

Кроме этого, обратные клапаны классифицируют по способу крепления:

• монтаж при помощи сварного оборудования к полипропиленовым трубам;
• крепление через фланцы;
• монтаж с помощью резьбовых муфт;
• межфланцевый монтаж.

Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.

Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами. Установка должна осуществляться в соответствии с направлением потока воды. Чтобы избежать гидроудара при остановке насосного оборудования, используют двухстворчатые клапаны. Конструктивно такая деталь имеет створки, которые складываются при обратном движении воды. Как правило, для таких клапанов характерен диаметр 500-700 мм. Если же говорить об обычных элементах, то их диаметр не более 400 мм. Поворотные клапаны применяются в воздушных и гидросистемах больших размеров. Шаровые устройства используют в основном в сантехнике.

Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.

Где может устанавливаться защитное устройство?

Запорная арматура рассматриваемого типа применяется довольно широко. В частном домовладении это, как правило, погружные насосы либо насосные станции для скважин или колодцев. Но помимо такого оборудования обратные клапаны применяются для предотвращения оттока воды из бойлера. Деталь устанавливается на выходе холодного трубопровода в случае отсутствия жидкости. Кроме этого, защитное устройство может монтироваться на различные виды трубопроводов, особенно при одновременном использовании горячего и холодного трубопроводов. Из-за того, что в трубах давление разное, возможно продавливание горячей воды в трубу с холодной через смеситель. Если установить клапан на каждом трубопроводе, то обратный отток жидкости будет невозможен.

Широко используется запорная арматура в отопительных системах, когда конструкция состоит из нескольких контуров с разным давлением теплоносителя. В этом случае на каждый контур устанавливается насос. Может случиться так, что при монтаже более мощного насоса возможно продавливание теплоносителя в соседний контур с менее мощным оборудованием. Такая ситуация недопустима, поэтому установка клапана является обязательной в такой системе отопления. Нередко осуществляется монтаж обратного клапана в канализации, чтобы предотвратить обратный поток стоков.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

• перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
• современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
• в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

Рекомендуемая установка погружного обратного клапана.

Являясь пионерами в области строительства скважин для воды на протяжении десятилетий, инженеры Flomatic осознают важность правильной установки нескольких погружных обратных клапанов для обеспечения бесперебойной работы систем водоснабжения. В отрасли водоснабжения колодцев есть множество доступных для общественности ресурсов по установке погружных обратных клапанов. Вопрос, который часто вызывает споры: установка одного обратного клапана или нескольких обратных клапанов для погружного насоса. Являясь лидером отрасли в области технологии и производства клапанов в течение 9 лет.0 лет, мы здесь, чтобы пролить свет на важность этой темы.

В погружном насосе обратные клапаны необходимы для предотвращения стекания воды вниз по трубе и возврата в скважину, когда насос выключен. Чтобы снизить долгосрочные риски и повреждения насоса, мы понимаем критическую важность установки нескольких обратных клапанов, а не только одного обратного клапана в погружных насосах.

Правильное размещение

Большинство высококачественных погружных насосов имеют обратный клапан, встроенный производителем на нагнетании. Этот обратный клапан будет первым установленным обратным клапаном.

Второй обратный клапан должен располагаться над насосом и не более чем на 25 футов выше уровня откачки воды в колодце . Это гарантирует, что в случае отказа обратного клапана на насосе второй обратный клапан в системе будет удерживать вакуум под ним.

Подумайте о соломинке для питья в стакане воды. Когда вы кладете палец на соломинку для питья, вы можете поднять соломинку из стакана, и жидкость, которая была в соломинке, останется внутри. Максимальный диапазон или длина соломы, которая может удерживать воду, составляет примерно 32 фута на уровне моря. Все, что выше 32 футов, физически не может удерживаться вакуумом, поэтому вода будет выпадать из соломинки. То же самое относится и к установке погружного насоса.

Над этим начальным клапаном через каждые 200 футов в отводной трубе должны быть размещены погружные обратные клапаны

в соответствии с глубиной скважины . Снаружи скважины во многих штатах требуется дополнительный обратный клапан над землей, который обычно располагается рядом с напорным баком. Например, давайте посмотрим на колодец глубиной 750 футов с уровнем воды 700 футов. В этой ситуации необходимо установить в общей сложности пять или шесть обратных клапанов. Система будет иметь обратный клапан, расположенный на нагнетании насоса, за которым следует еще один на глубине 675 футов. Над установкой этих клапанов должны быть установлены еще три обратных клапана через каждые 200 футов на отводной трубе под землей, на глубине 475 футов, 275 футов и 75 футов. Шестой и последний обратный клапан, при необходимости, располагается на поверхности.

ПРИМЕЧАНИЕ: Идеальное рекомендуемое место установки первого обратного клапана — на один отрезок трубы выше погружного насоса

. Клапан в этом положении будет подвержен ламинарному потоку и изолирован от очень турбулентных условий вблизи нагнетания насоса.

Заблуждения

Использование высококачественных обратных клапанов является жизненно важным компонентом для правильного использования систем погружных насосов во всем мире. Распространенным заблуждением является то, что для всей системы необходим всего один погружной обратный клапан.

Высококачественные обратные клапаны, рассчитанные на долгий срок службы, такие как изготовленные Flomatic, рассчитаны на давление до 400 фунтов на квадратный дюйм или 923 фута напора. Однако это не означает, что только один клапан может быть размещен на высоте 923 фута в автономном блоке.

На каждый фут в секунду изменения скорости в стальной трубе создается противодавление 54 PSI. Таким образом, это означает, что в обычной скважинной отводной трубе диаметром 1 дюйм и потоком всего 10 галлонов в минуту может возникнуть противодавление 370 фунтов на квадратный дюйм или более, когда насос выключается и водяной столб меняет направление. В 4-дюймовой трубе поток в 350 галлонов в минуту может создать противодавление в 860 фунтов на квадратный дюйм, что приводит к большему, чем то, на что рассчитаны обратные клапаны стандартных насосов.

Ступенчатое размещение обратных клапанов через равные промежутки вдоль стояка снижает гидравлический удар поэтапно, что продлевает срок службы клапанов, насоса и его трубопроводов . Каждый обратный клапан, установленный на высоте 200 футов или менее, защищает клапан под ним. Установка многочисленных обратных клапанов позволяет системе поглощать и уменьшать удары выше и ниже каждого обратного клапана.

При определении размера насоса важно помнить о правильном проектировании и планировании систем, а также о глубине насоса, диаметре отводной трубы, коленах трубопроводов и количестве обратных клапанов . При выборе подходящих погружных обратных клапанов важно обеспечить правильный размер клапанов и скорость потока в трубе. Размер клапанов важен, и его можно упустить из виду при установке погружных обратных клапанов или выборе размера клапана на основе потерь на трение, а не потока в системе. Чтобы узнать больше о правильной установке и рекомендациях по использованию обратных клапанов для погружных насосов, ознакомьтесь с нашими руководствами по эксплуатации и техническому обслуживанию.

Потенциальные последствия

Если насосная система спроектирована неправильно, с ней связано много потенциальных проблем и опасений – более короткий срок службы системы, а также более высокие затраты и расходы на техническое обслуживание в долгосрочной перспективе. Несколько погружных обратных клапанов также обеспечивают плавное применение. Ниже приведены несколько условий, которые помогают поддерживать и контролировать несколько погружных обратных клапанов.

Обратное вращение: Обратное вращение происходит, когда вода течет через насос в обратном направлении, в результате чего крыльчатки насоса вращаются в направлении, обратном направлению их предполагаемого использования. Если насос снова включится во время вращения в обратном направлении, это создаст огромный крутящий момент на насосном узле. Это давление на насос может привести к поломке вала насоса или серьезному повреждению упорного подшипника двигателя.

Напор вверх: Напор вверх возникает, когда насос включается в условиях низкого напора, что приводит к приподнимающему действию на узел вала рабочего колеса. Многократное повышение давления в системе может привести к преждевременному износу и отказу насоса.

Гидравлический удар:  Вода, перекачиваемая и протекающая по системе трубопроводов, имеет определенное количество энергии (вес x скорость). Если перекачка остановлена, вода продолжает двигаться, и ее оставшаяся энергия должна каким-то образом поглощаться. Это поглощение энергии может иногда создавать нежелательный шум и/или повреждения. Это называется гидроударом. Гидравлический удар может разрушить трубопроводные системы, клапаны и связанное с ними оборудование. Гидравлический удар различается по интенсивности в зависимости от скорости, с которой движется вода, когда насос отключается. Для установщика очень важно осознавать потенциал гидравлического удара, и он должен учитывать это при определении размера системы и принятии решения о том, из какого материала должны быть изготовлены клапаны.

Гидравлический удар может возникнуть при определенных гидравлических условиях, если не установлены обратные клапаны надлежащего размера. Для получения более подробной информации о негативном влиянии гидравлического удара на приложение, пожалуйста, ознакомьтесь со следующей технической статьей Flomatic, содержащей наши рекомендации по предотвращению гидравлического удара.

Несколько причин использования нескольких обратных клапанов

Что касается расхода и максимального давления в системе, существует множество различных типов погружных обратных клапанов, которые можно использовать для различных применений. Материал, размер и конструкция существенно влияют на производительность, и их важно учитывать для многолетней бесперебойной работы . Для надлежащего поглощения гидравлического удара воды, связанного с перекачиванием воды из скважины, и работы без обслуживания установка нескольких погружных обратных клапанов очень важна, чтобы обеспечить скважинной системе наибольшие шансы на долгосрочную работу без ремонта.

Почти все известные производители насосов рекомендуют установку нескольких обратных клапанов в системах водозаборных скважин, признавая, таким образом, что размещение обратных клапанов на нескольких ступенях капельного насоса является лучшим способом защиты их продукта и увеличения срока службы.

При работе с подводными установками крайне важно нанимать и работать со знающими, опытными подрядчиками и профессионалами в отрасли. Важно искать информацию, проводить исследования и спрашивать у подрядчиков, что они думают о размещении обратного клапана. Очень важно сотрудничать с профессионалами отрасли, которые осознают ценность и важность установки нескольких погружных обратных клапанов и следуют приведенным выше рекомендациям.

Как ISO 9Сертифицированный 001 и 14001 американский производитель, предлагающий множество продуктов, сертифицированных NSF/ANSI, погружные обратные клапаны Flomatic предназначены для уменьшения разрушительного воздействия гидравлического удара, трубопроводов и связанного с ними оборудования. Мы знаем клапаны.

Что делает обратный клапан водяной скважины и почему это важно? — Skillings & Sons, LLC

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы обслуживать ее и обеспечить безопасное поступление чистой пресной воды в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды, важна ежегодная проверка компонентов ваших колодцев. Как домовладелец, безопасная эксплуатация вашего колодца является важным элементом для здоровья, безопасности и удобства вашей семьи.

Обратные клапаны являются важным компонентом каждой водяной системы с погружным насосом. Почему обратные клапаны важны? Во-первых, они позволяют вашей системе водоснабжения поддерживать давление, когда насос отключается. Они также предотвращают обратное вращение, тягу вверх и помогают свести к минимуму гидравлический удар (подробнее об этом позже!).

Имеется несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может подойти именно вам, и еще немного о преимуществах их правильной эксплуатации.

Что делает водяной обратный клапан?

Обратные клапаны предназначены для пропуска воды в одном направлении и являются обязательным требованием для всех установок с погружными насосами. Их работа заключается в том, чтобы предотвратить слив воды из колонны над насосом и в напорном баке обратно в скважину при отключении насоса.

Некоторые погружные насосы имеют встроенные обратные клапаны и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко. Если вы не уверены, проконсультируйтесь со своим специалистом по воде из колодца или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, предназначенных для определенных областей применения. С погружными насосами следует использовать подпружиненные тарельчатые обратные клапаны со штоком или клеткой.

Эти типы предназначены для быстрого закрытия, когда поток воды останавливается и начинает двигаться в обратном направлении при отключении насоса. Обратные клапаны поворотного типа не подходят для этой функции, потому что они реагируют слишком медленно. Чтобы быть эффективным для этого приложения, ваш обратный клапан должен работать быстро. Когда насос останавливается, происходит внезапное изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны быть надлежащего размера, чтобы соответствовать условиям расхода и давления насоса. Номинальное давление обратного клапана должно превышать максимальное выходное давление насоса. Лучшее решение – проконсультироваться со специалистом по колодезной воде. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Наряду с удержанием давления воды в вашей системе, ваш обратный клапан способствует бесперебойной и безопасной работе вашей системы водоснабжения, продлевая срок ее службы и предотвращая обратное вращение, взброс и гидравлический удар. Вот несколько условий, которые помогают контролировать обратные клапаны.

1. Обратное вращение

   Если у вас нет обратного клапана или он неисправен, вода в отводной трубе и системе будет течь обратно, когда насос остановится. Это может привести к вращению насоса в неправильном направлении при возврате воды в источник. Если двигатель вашего насоса запустится во время этого, это создаст большую нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

2. Напорный

   Без обратного клапана или протекающего клапана вода будет стекать обратно в колодец, как обратное вращение. Насос запустится в условиях пониженного напора, что может привести к увеличению усилия на крыльчатке/валу в сборе. Повторяющаяся тяга вверх при каждом пуске может привести к преждевременному износу и выходу из строя либо насоса, либо двигателя, либо того и другого.

3. Гидравлический молот

   Вода, текущая по вашей водопроводной системе, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна быть каким-то образом поглощена. Обычно эту функцию выполняет напорный бак. Однако, если в вашей системе есть протекающие, медленно действующие или слишком мало обратных клапанов, вода будет двигаться в обратном направлении.
