Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т.к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

• тарельчатый;
• шариковый;
• лепестковый;
• гравитационный;
• двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

1. Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
2. Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
3. Насос должен размещаться перед клапаном.
4. На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

Обратный клапан для отопления — принцип работы

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

• Обеспечение беспрепятственного прохода потоку горячей воды.
• Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

• Диск входит в седло, которое укомплектовано уплотнителем.
• Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
• Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

• Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
• Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
• Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

• Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
• Согласованное взаимодействие различных отопительных приборов в одной системе.
• Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

• При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
• Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
• Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
• Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

Обратный клапан для отопления: принцип работы и типы

Чтобы простимулировать систему отопления на работу с оптимальной эффективностью, важно правильно подобрать все компоненты для контура, начиная выбором оптимального котла и заканчивая приобретением необходимой трубной арматуры.

Несмотря на разницу в стоимости, конструкции и назначении, каждый элемент в контуре осуществляет определенные функции, и некорректный подбор любой детали может привести к выходу из строя всей системы отопления.

Зачем нужен обратный клапан?

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей.

Принцип работы

Функциональный обратный клапан для отопления купить который можно в строительном магазине, хоть и отличается по конструкции в зависимости от модели, но все же может иметь одну общую деталь с другими приборами.

Это – пружина. Она закрывает затвор и является исполнительным механизмом. Сжатие пружины происходит в тот момент, когда условия в системе выходят за рамки приемлемых параметров. Важно подобрать клапан, имеющий упругость и массивность пружины, которые будут соответствовать конкретным условиям системы.

Пружина позволяет держать клапан закрытым. Такое состояние устройства считается нормальным. В процессе тока теплоносителя по системе происходит создание давления, которое помогает жидкости открыть обратный клапан для отопления с естественной циркуляцией и пойти дальше по трубопроводу. О схемах подключения отопления можно прочитать здесь.

Если произойдет непредвиденная ситуация – авария на трубопроводе, гидроудар и пр., то поток не сможет изменить направление движения, поскольку клапан обратный гравитационный для отопления отреагирует на прилив в корпусе и не позволит воде вытечь обратно. Это запорное устройство имеет элементарную конструкцию, но при этом помогает избежать серьезных проблем на контуре.

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям. Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна.

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию.

Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке. Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан. Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

Клапан, оснащенный двумя створками, при нормальных условиях среды открывается от давления теплоносителя.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси. Данный клапан может работать лишь при горизонтальном монтаже.

Монтаж обратного клапана в системе отопления

Решая, нужен ли обратный клапан в системе отопления, собственник должен понимать, что это устройство устанавливается не по личной прихоти, а в соответствии с требованиями проекта. Если схема контура предполагает что будет установлен клапан обратный в системе отопления, то его обязательно необходимо грамотно монтировать. Такой тип арматуры, как обратный клапан для отопления цена которого не отличается дороговизной, обычно монтируют в процессе обвязки котла трубопроводом.

Установка клапанов подразумевает монтаж арматуры, которая подобрана по рабочему давлению и температуре теплоносителя.

Также стоит помнить, что положение клапана в системе должно соответствовать рекомендациям производителя, которые можно найти в техническом паспорте изделия. Схема установки клапанов разрабатывается в процессе разработки проекта системы отопления.

Установив электромагнитный клапан для отопления, собственник сможет решить сразу несколько проблем. Во-первых, он защитит контур от аварий, а себя – от непредвиденных расходов, связанных с ремонтом системы. Во-вторых, корректно подобранный и подсоединенный клапан позволит системе работать на пике своей производительности. В-третьих, клапан позволяет различным отопительным приборам в системе взаимодействовать более согласованно. Поэтому гравитационный обратный клапан для отопления купить могут ответственные и рациональные собственники недвижимости, которые обращают внимание на детали и выбирают лучшие решения для своего дома.

Обратный клапан системы отопления – назначение, подключение

Автор Монтажник На чтение 10 мин. Просмотров 14.6k. Обновлено 08.12.2020

При монтаже систем отопления используют широкий ряд арматуры, обеспечивающей предохранение нагревательного котла, развоздушивание контура, слив и закачку теплового носителя в трубопровод и ряд других функций. Одним из приборов, не так часто применяемых при монтаже магистрали, является обратный клапан системы отопления, используемый в конкретных ситуациях.

Стоит отметить, что клапан является необязательным в отопительном контуре и устанавливается как вспомогательный прибор в случае определенного режима функционирования насосов, нагревательных котлов. Чтобы убедиться в необходимости использования и сделать правильный выбор клапана, следует рассмотреть конкретные случаи его эксплуатации и разновидности предлагаемых в торговой сети приборов.

Рис. 1 Клапанные затворы в линии с двумя котлами

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

Рис. 2 Клапаны в ветвях теплых полов с отключаемыми циркуляционниками



Возможно будет полезным почитать про Подключение котла к системе отопления

В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик — он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

Рис. 3 Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 — 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

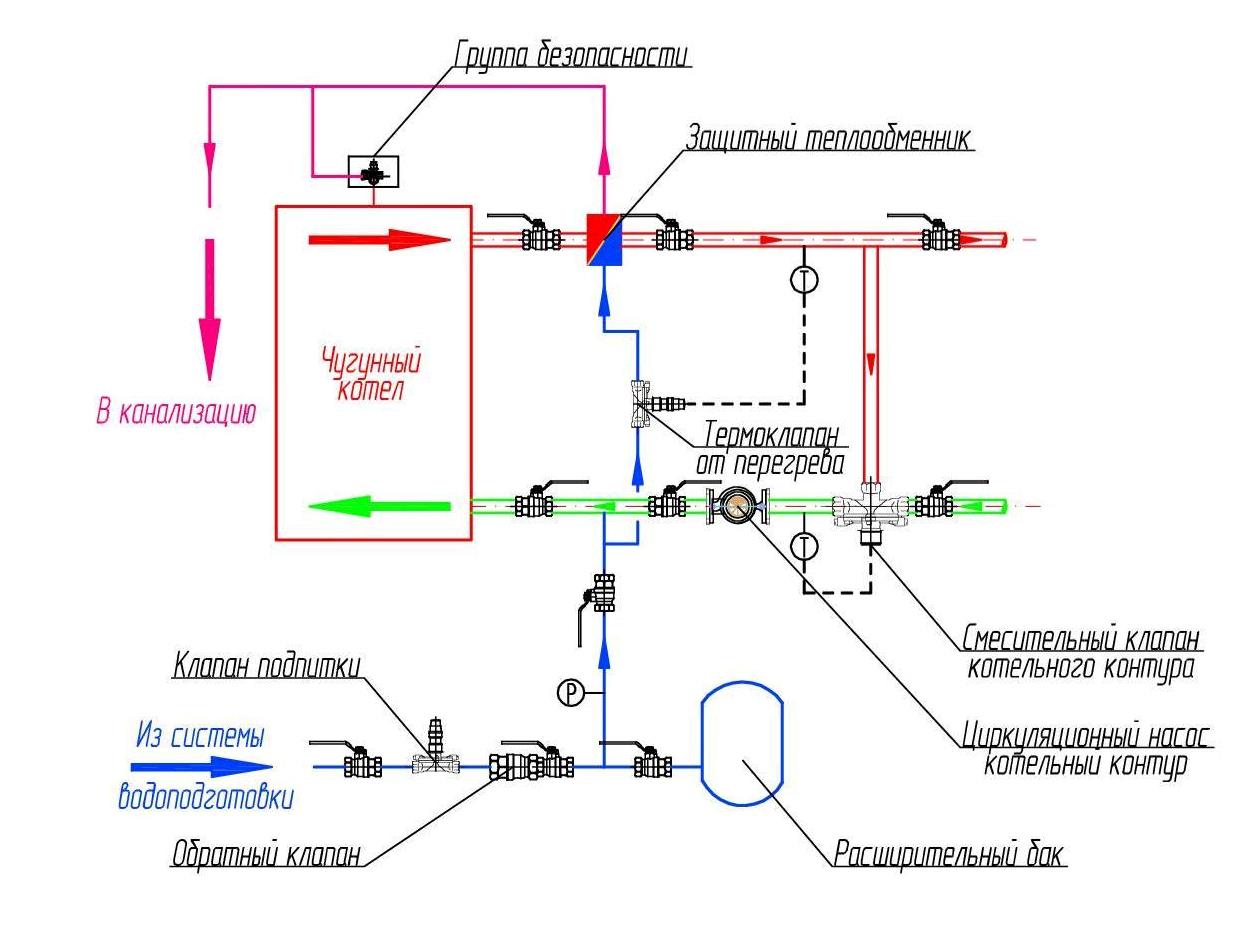

Рис. 4 Клапанная арматура в линии подпитки

На трубопроводе подпитки

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

• Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
• Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.

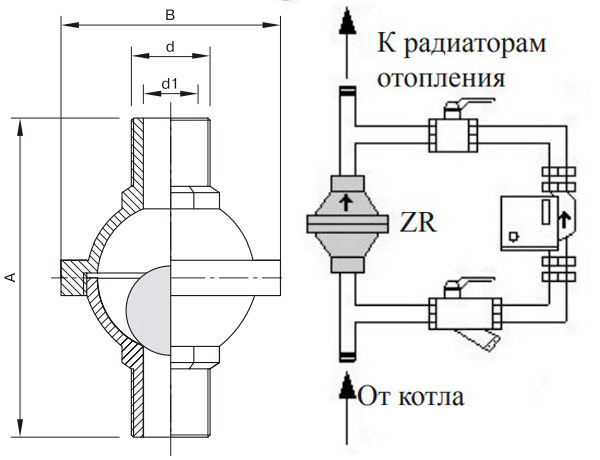

Рис. 5 Вертикальный шаровый клапан на байпасе в системе с циркуляционником

Обратный клапан системы отопления — разновидности

Клапаном называют разновидность запорной арматуры, где затворный элемент перекрывает проходной канал параллельно потоку. Как отмечалось выше, все обратные клапаны имеют довольно высокое гидросопротивление и рассчитаны на эксплуатацию в трубопроводах с различными физическими параметрами транспортируемого тела. Этим и вызвано многообразие их конструкций, позволяющее срабатывать затворному элементу при разных значениях физических сил, прилагаемых движущейся средой.

Рис. 6 Конструктивное устройство модели тарельчатого типа

Дисковые (тарельчатого типа)

Запорный элемент данной разновидности представляет собой подпружиненный диск, располагающийся параллельно по отношению к потоку. При определенном давлении на него движущейся среды, дисковая пластина сдвигается в направлении протекающего потока и тепловой носитель поступает по боковым каналам, обходя диск по краям.

Для обеспечения герметизации в седельное гнездо или на тарелку помещают резиновую прокладку, обеспечивающую плотный контакт затворных элементов.

Дисковые устройства обладают следующим рядом преимуществ:

• Они компактны, имеют небольшой вес и могут использоваться на любых участках отопительных трубопроводов. Допускается их горизонтальное и вертикальное расположение.
• Устройства рассчитаны на номинальный напор от 10 бар, выпускаются условных диаметров от 15 до 100 мм.
• Подсоединительные патрубки обычно оснащены внутренней резьбой (муфтовое соединение).
• Так как потоку приходится преодолевать физическое сопротивление пружины и обходные каналы для движения жидкой среды имеет малое сечение, дисковый затвор обладает довольно высоким гидросопротивлением.
• Приборы не рассчитаны на функционирование в среде с грязной водой, твердые частицы при попадании в пространство между диском и седельным уплотнением могут привести к неполной герметизации канального прохода.
• Устройства имеют высокий срок службы и редко нуждаются в техническом обслуживании и ремонте.
• Обычно приборы выпускают в латунном корпусе из двух частей — это позволяет разобрать и прочистить его внутренние детали в случае попадания на них частиц песка.
• Тарельчатые разновидности имеют невысокую стоимость в сравнении с другими аналогичными изделиями.

Рис. 7 Сферические клапанные затворы – внешний вид и конструктивное устройство

Шаровые

Затворным элементом данной разновидности клапанной арматуры служит сфера, чаще всего выполняемая из резины и реже алюминия. Клапан работает по гравитационному принципу, поэтому в трубопроводной линии располагается в строго вертикальном положении. В этом положении сфера перекрывает поток рабочей среды сверху.

При определенном давлении жидкости снизу сфера приподымается, упирается в верхние выступы и тепловой носитель беспрепятственно проходит по трубопроводу.

К достоинствам прибора относят:

• Низкое гидравлическое сопротивление благодаря гладкой сферической поверхности запора.
• Ремонтнопригодность — корпус состоит из двух частей, его всегда можно разобрать и поменять шар.
• Надежность — в устройстве отсутствуют какие-либо дополнительные элементы кроме сферы.

К недостаткам можно отнести низкое качество материала изготовления шара в бюджетных моделях. При долгом функционировании в среде с горячей водой резина иногда усыхает, шар уменьшается в габаритных размерах и клапанный затвор теряет герметичность.

Монтаж шаровой арматуры обычно производят в вертикальную байпасную перемычку параллельно циркуляционному насосу. Таким образом она обеспечивает самотек в гравитационных системах при отсутствии электроэнергии.

Рис. 8 Устройство моделей лепесткового типа

Лепестковые

В арматуре данного типа запирание канального прохода осуществляется за счет диска (захлопки), закрепленного сверху проходного канала на поворотном шарнире. Для обеспечения герметизации седельное кольцо оснащается резиновым уплотнителем.

При определенном напоре среды захлопка приподнимается и тепловой носитель начинает перемещаться по канальному проходу. При ослаблении давления или движении рабочей среды в противоположном направлении, захлопка опускается под влиянием гравитации (собственного веса) и перекрывает канал.

В некоторых устройствах свободно вращающуюся захлопку подпружинивают, увеличивая необходимое усилие для ее открывания. Лепестковый (гравитационный, поворотный или хлопушка) клапан обладает следующими особенностями:

• Предназначен для работы только в горизонтальном положении, если в запоре отсутствует пружина.
• Имеет невысокое гидросопротивление благодаря полному открытию проходного канала при срабатывании.
• В боковом отводе корпуса имеется резьбовая пробка, позволяющая разбирать прибор для ремонта и обслуживания.
• Обратную поворотную клапанную арматуру выпускают условных диаметров от 50 до 1000 мм, она рассчитана на эксплуатацию в диапазоне номинальных давлений от 1,6 до 25 МПа.

Лепестковые клапаны-хлопушки благодаря низкому гидросопротивлению рекомендуется монтировать в подпиточные трубопроводы, линии параллельно включенных котлов и горизонтально расположенные байпасы.

Рис. 9 Устройство моделей подъемного типа

Подъемные

К клапанной арматуре подъемного типа основным запорным элементом служит золотник, свободно перемещающийся в седельном гнезде параллельно потоку рабочего тела.

При определенном напоре жидкости подпружиненный затвор приподнимается и открывает канальный проход. В случае прохождения обратного потока или отсутствии напора пружина прижимает затвор к седельному кольцу, перекрывая канальный проход.

Особенности подъемных устройств:

• Установка приборов производится горизонтально.
• Допускается их эксплуатация в слегка загрязненной среде.
• Приборы оснащены съемной пробкой в верхней части, позволяющий производить ремонт и обслуживание запорных деталей.
• Обладают относительно невысоким гидросопротивлением благодаря широкому проходу при срабатывании.

Рис. 10 Примеры размещения клапанов в узлах обвязки насосов

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

• Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
• Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
• Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант — кольца из паронита.
• Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
• Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.

Рис. 11 Обратный клапан системы отопления — стоимость от разных производителей в 2020 г

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях.

9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

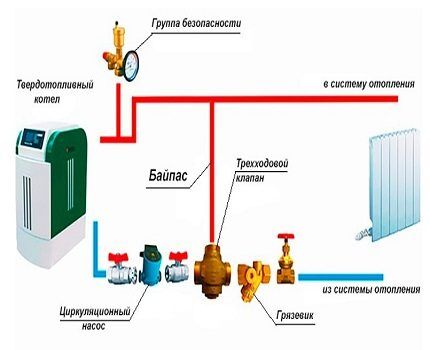

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления.

Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

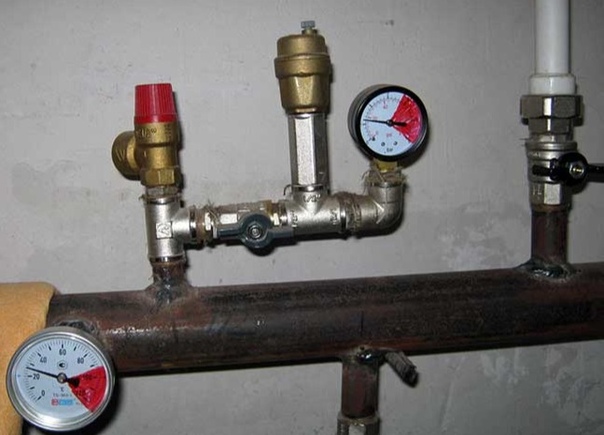

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума —  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

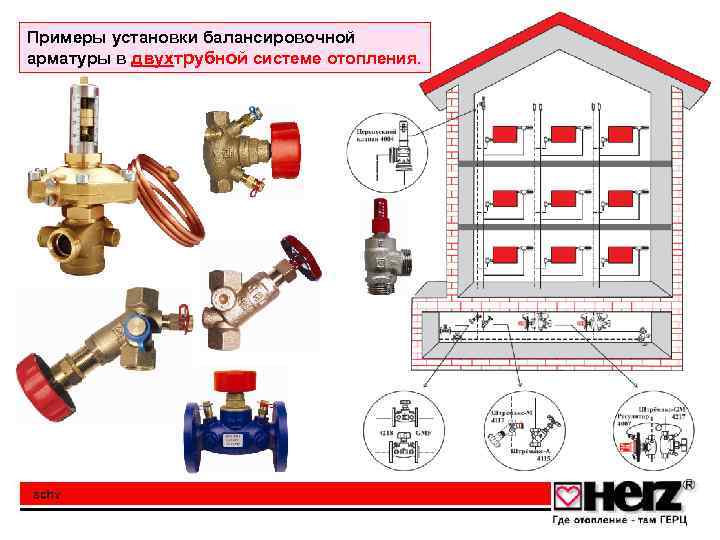

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

VALTEC | Мифы «гравитационки»

Несмотря на то что отопительная техника с каждым годом совершенствуется и дополняется новыми прогрессивными техническими решениями и высокоэффективным оборудованием, системы водяного отопления с естественной циркуляции теплоносителя продолжают занимать весьма существенную долю в теплоснабжении. Они широко и успешно применяются как в индивидуальном жилищном и коттеджном строительстве, так и при сооружении объектов в районах, где электроснабжение либо отсутствует, либо осуществляется с перебоями.

Гравитационная система водяного отопления, принцип действия которой показан на рис. 1,  была изобретена еще в 1777 г. французским физиком Боннеманом (Bonneman) для обогрева инкубатора.

Рис. 1.  Принцип действия гравитационной системы отопления.

Начиная с 1818 г., системы отопления Боннемана стали широко применяться в Европе, правда, в основном для теплиц и оранжерей. Основы методики теплового и гидравлического расчета систем с естественной циркуляцией были разработаны англичанином Гудом (Hood) в 1841 г. Именно он теоретически доказал пропорциональность скоростей циркуляции теплоносителя квадратным корням из разницы высот центра нагрева и центра охлаждения, то есть перепада высот междукотлом и радиатором. Естественная циркуляция воды в системах отопления была достаточно хорошо изучена и имела мощную теоретическую поддержку. Однако споявлением насосных отопительных систем интерес ученых к «гравитационке» постепенно угасал. Теорию естественной циркуляции бегло и поверхностно освещаютв институтских курсах. При устройстве таких систем монтажники в основном пользуются советами «бывалых» да теми скупыми требованиями, которые изложены внормативных документах. Но нормативные документы лишь диктуют требования, но не дают объяснения причин появления того или иного «постулата». В связи с этим в кругу специалистов циркулирует достаточно много мифов, которые и хотелось бы немного развеять.

Рис. 2. Пример двухтрубной системы отопления с естественной циркуляцией

Для этого используем пример классической двухтрубной гравитационной системы отопления (рис. 2), со следующими исходными данными: первоначальный объем теплоносителя в системе – 100 л; высота от центра котла до поверхности нагретого теплоносителя в баке Н = 7 м; расстояние от поверхности нагретого теплоносителя в баке до центра радиатора второго яруса h₁ = 3 м, расстояние до центра радиатора первого яруса h₂ = 6 м.

Температура на выходе из котла – 90 °С, на входе в котел – 70 °C. Действующее циркуляционное давление для радиатора второго яруса можно определить поформуле:

Δp₂ = (ρ_{2–ρ1) · g · (H – h1) = (977 – 965) · 9,8 · (7 – 3) = 470,4 Па.}

Для радиатора первого яруса оно составит:

Δp₁ = (ρ₂ –_{ρ1) · g · (H – h1) = (977 – 965) · 9,8 · (7 – 6) =117,6 Па.}

При более точных расчетах учитывается также остывание воды в трубопроводах.

Миф 1. Трубопроводы должны прокладываться с уклоном по направлению движения теплоносителя. Не спорим, так было бы не плохо, но на практике это требование не всегда удается выполнить. Где-то балка покрытия мешает, где-то потолки устроены в разных уровнях и т.п. Что же будет, если выполнить подающий трубопровод с контруклоном (рис. 3)?

Рис. 3. Пример выполнения верхнего розлива с контруклоном

Если грамотно подойти к решению этого вопроса, то ничего страшного не произойдет. Циркуляционное давление если и снизится, то на ничтожно малую величину (несколько паскалей), за счет паразитного влияния остывающего в верхнем розливе теплоносителя. Воздух из системы придется удалять с помощью проточного воздухосборника и воздухоотводчика. Пример этого устройства показан на рис. 4. Дренажный кран служит для выпуска воздуха в момент заполнения системы теплоносителем. В «крейсерском» режиме этот кран закрыт. Такая система останется полностью работоспособной.

Рис. 4. Пример устройства для выпуска воздуха из верхнего розлива

Миф 2. В системах с естественной циркуляцией охлажденный теплоноситель вверх двигаться не может. Это вовсе не так. Для циркуляционной системы понятие «верха» и «низа» очень условны. Если обратный трубопровод на каком-то участке поднимается, то где-то он на эту же высоту и опускается. То есть гравитационные силы уравновешиваются.Все дело лишь в преодолении дополнительных местных сопротивлений на поворотах и линейных участках трубопровода. Все это, а также возможное остываниетеплоносителя на участках подъема должно учитываться в расчетах. Если система грамотно рассчитана, то схема, представленная на рис. 5, вполне имеет право на существование. Мало того, в начале прошлого века такие схемы достаточно широко применялись, несмотря на свою слабую гидравлическую устойчивость.

Рис. 5. Схема с верхним расположением обратного трубопровода

Миф 3. В гравитационных системах подающий трубопровод должен проходить над всеми ярусами радиаторов. Это тоже совсем не обязательно. Расположение подающего трубопровода с надлежащим уклоном под потолком верхнего этажа или на чердаке позволяет удалять воздух из системы через открытый расширительный бак. Однако проблему удаления воздуха можно решить и с помощью автоматических воздухоотводчиков (рис. 6) или отдельной воздушной линии.

Рис. 6. Схема с нижним расположением подающей линии

Миф 4. При естественной циркуляции теплоносителя радиаторы обязательно должны располагаться выше центра теплогенератора (котла). Это утверждение справедливо только при расположении отопительных приборов в один ярус. При количестве ярусов два и более, радиаторы нижнего яруса можно располагать и ниже котла, что, естественно, должно быть проверено гидравлическим расчетом. В частности, для примера, показанного на рис. 7, при H = 7 м, h₁ = 3 м, h₂ = 8 м, действующее циркуляционное давление составит:

g · [H  · (ρ₂ –_{ρ1)  – h1 · (ρ2–ρ1)  – h2 · (ρ2–ρ3)] = 9,9 · [ 7· (977 – 965) – 3 · (973 – 965) – 6 · (977 – 973)] = 352,8 Па.}

Здесь: ρ₁ = 965 кг/м³ – плотность воды при 90 °С; ρ₂ = 977 кг/м³ – плотность воды при 70 °С; ρ₃ = 973 кг/м³ – плотность воды при 80 °С.

Циркуляционного давления вполне достаточно для работоспособности такой системы.

Рис. 7. Однотрубная гравитационная система с расположением радиаторов ниже котла

Миф 5. Гравитационную систему отопления, рассчитанную на водяной теплоноситель, можно безболезненно перевести на незамерзающий теплоноситель. Без расчета такая замена может привести к полному отказу системы отопления. Дело в том, что этилен- и полипропиленгликолевые растворы обладают значительно большей вязкостью, чем вода. Кроме того, удельная теплоемкость этих смесей несколько ниже, чем у воды, что требует, при прочих равных условиях, ускоренной циркуляции теплоносителя. Эти два фактора вместе взятые существенно увеличивают расчетное гидравлическое сопротивление системы, заполненной теплоносителями с низкой температурой замерзания.

Миф 6. В открытый расширительный бак необходимо постоянно доливать теплоноситель, т.к. он интенсивно испаряется. Да, это действительно большое неудобство, но его можно легко устранить. Для этого используется воздушная трубка и гидравлический затвор, устанавливаемый, как правило, ближе к нижней точке системы, рядом с котлом (рис. 8). Такая трубка служит воздушным демпфером между гидравлическим затвором и уровнем теплоносителя в баке, поэтому, чем больше ее диаметр, тем лучше. Тем меньше будет уровень колебаний уровня в бачке гидрозатвора. Некоторые умельцы умудряются закачивать в воздушную трубку азот или инертные газы, тем самым предохраняя систему от проникновения кислорода.

Рис. 8. Воздушная трубка с гидрозатвором

Миф 7. Насос, установленный на байпасе главного стояка, не создаст эффекта циркуляции, т.к. установка запорной арматуры на главном стояке междукотлом и расширительным баком запрещена. Можно поставить насос на байпасе обратной линии, а между врезками насоса установить шаровой кран. Такое решение не очень удобно, т.к. каждый раз перед включением насоса надо не забыть перекрыть кран, а после выключения насоса – открыть. Установка обычного пружинного обратного клапана невозможна из-за его значительного гидравлического сопротивления. Домашние мастера пытаются препарировать обратные клапаны, снимая с них пружинки совсем или устанавливая их «наоборот» (превращая клапан в нормально открытый). Такие переделанные клапаны создадут в системе неповторимые звуковые эффекты из-за постоянного «хлюпанья» с периодом, пропорциональным скорости теплоносителя.Есть гораздо более эффективное решение: на главном стояке между врезками байпаса устанавливается поплавковый обратный клапан для гравитационных систем VT.202 (рис. 9), который скоро появится в ассортименте VALTEC. Поплавок клапана в режиме естественной циркуляции открыт и не мешает движению теплоносителя. При включении насоса на байпасе клапан перекрывает главный стояк, направляя весь поток через байпас с насосом.

Рис. 9. Установка поплавкового нормально отрытого обратного клапана

Водяные системы отопления с естественной циркуляцией окутаны еще многими мифами, которые предлагаем вам развеять самостоятельно:

• расширительный бак можно врезать только над главным стояком;
• в таких системах нельзя ставить мембранный расширительныйбак;
• регулировать тепловой поток от радиаторов в гравитационных системах нельзя;
• естественная циркуляция не работает в межсезонье;
• байпасы перед радиаторами в таких системах недопустимы;
• водяные теплые полы в гравитационных системах работать не будут.

Автор: В.И. Поляков

установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

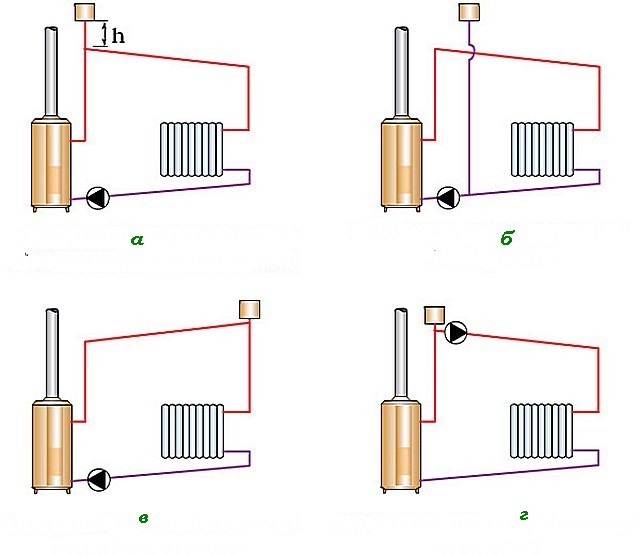

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

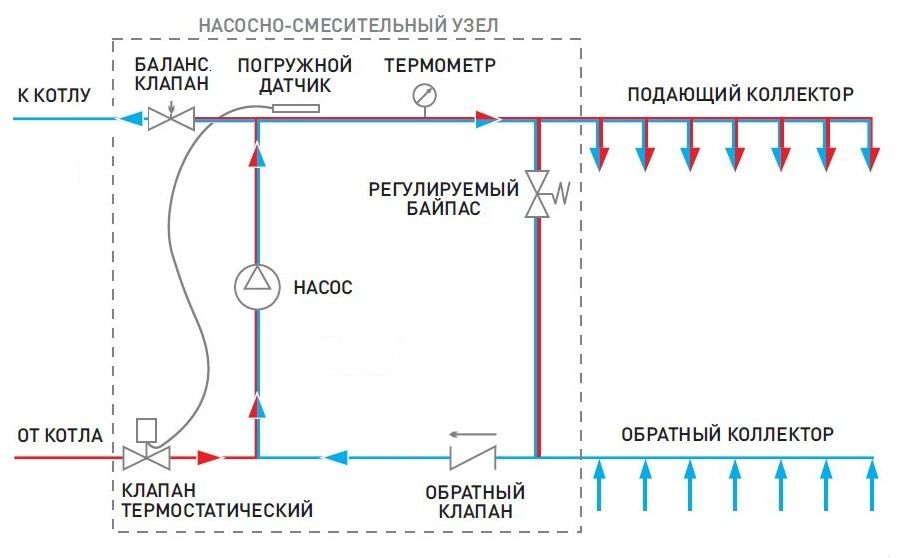

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

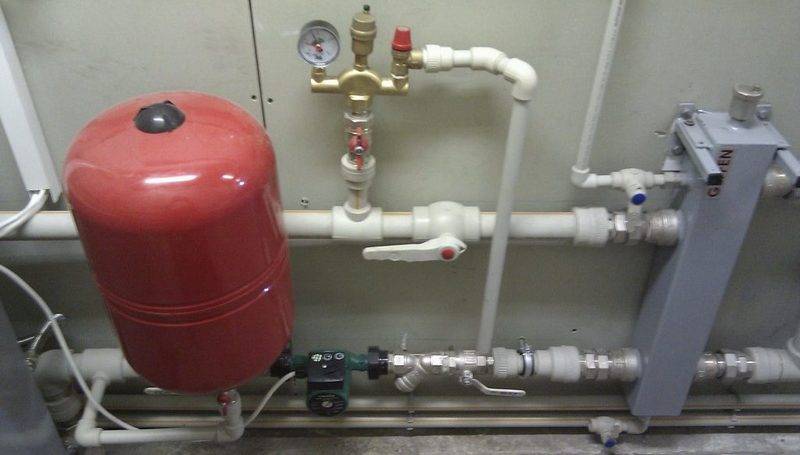

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =” (Q)/(T1 — “T2), м3/ч, Q – в киловаттах (T1 – T2) – в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Трубопроводы и трим гидронасоса: обратные клапаны

The R. L. Deppmann Monday Morning Minutes рассмотрел размеры труб и гибкие соединители за последние несколько недель. Сегодня мы обратим внимание на обратные клапаны и их использование в насосах.

В этом быстром блоге будет раскрыта пара малоизвестных проблем с обратными клапанами.

Я заинтересовал вас?

Давайте начнем с рассмотрения типов обратных клапанов и того, почему подпружиненные клапаны используются в насосах.

В чем разница между обратным клапаном с поворотным механизмом и обратным клапаном без пробуксовки?

Если я откачиваю из резервуара или отстойника, производители насоса показывают обратный клапан нагнетания насоса. Обратный клапан может быть поворотным или бесшумным. Поворотный обратный клапан имеет заслонку, прикрепленную в одной точке. Это могло быть похоже на заслонку в старом унитазе. Когда насос останавливается, вес воды толкает заслонку и предотвращает возврат воды в резервуар. Это может вызвать шум или удар при закрытии заслонки.Поворотный обратный клапан предотвращает капание воды. При использовании обратного клапана без гидрораспределения разница возникает, когда давление насоса прекращается. Когда это происходит, в обратном клапане есть пружина, и сила этой пружины закрывает обратный клапан до того, как вода упадет. Это предотвращает «хлопанье» и закрытие чека происходит «бесшумно».

Нужен ли мне обратный клапан в закрытой гидравлической системе?

Я почти не хочу отвечать на этот вопрос, потому что существует так много «а что, если».Единственный воздух в гидравлической системе находится в баке сжатия или расширительном баке. Остальная часть системы полностью заполнена водой. Вода не может упасть!

Если закрытая гидронная система имеет следующее, обратный клапан не требуется.

Это множество «если», на которое можно положиться. По этой причине мы всегда показываем обратный клапан на выходе всех насосов.

Определение размеров предохранительного обратного клапана в закрытой гидравлической системе

Что я имею в виду под размером? Разве это не простой клапан с линейным размером? Вы не поверите, но существуют требования к размерам обратных клапанов.

Бесшумный обратный клапан имеет пружину для облегчения закрытия. Это также означает, что у него есть пружина, которая требует давления для открытия. Большинству обратных клапанов требуется перепад давления около 1/2 PSIG, чтобы начать открываться. Это называется давлением открытия. Взгляните на приведенную ниже таблицу Metraflex.

Они не только начинаются при ½ фунта на кв. Дюйм, но и останавливаются на отметке 3 фунта на квадратный дюйм. Они действительно останавливаются, когда скорость достигает 10 футов в секунду. Большинство производителей обратных клапанов имеют ограничение скорости 10 FPS.Если мы вернемся к графику R. L. Deppmann Monday Morning Minute, полученному несколько недель назад и касающемуся размеров трубы согласно ASHRAE 90.1-2013, то обнаружим конфликт. Стандарт ASHRAE допускает некоторые размеры труб, которые превышают предел скорости обратного клапана 10 FPS. ASHRAE четко заявляет, что таблица размеров зависит от оборудования, и это одно из них. Я изменил диаграмму, чтобы показать максимальный поток для скорости 10 FPS.

Установка предохранительного обратного клапана

Есть также некоторые ограничения при установке обратных клапанов.Обратные клапаны могут быть межфланцевого типа, которые устанавливаются между двумя фланцами. Фланцы являются частью целостности клапана. Вы не можете установить дроссельную заслонку непосредственно на пластинчатый чек без катушки. Это не просто ограничение Metraflex. Это ограничение большинства, если не всех, обратных клапанов для пластин. Смотрите видео ниже.

Наконец, есть еще один совет по установке. Я проверил 12 различных производителей обратных клапанов, и у всех 12 было ограничение на количество диаметров трубы перед обратным клапаном при установке на насос.Минимальное количество диаметров трубы перед обратным клапаном составляет от 3 до 14 диаметров трубы перед обратным клапаном. Metraflex рекомендует от 5 до 10. Поскольку перекачивание жидкостей HVAC – относительно спокойное занятие, давайте остановимся на 5 диаметрах трубы, если вы используете Metraflex и ограничите скорость. Если вы укажете кого-то еще, и зачем вам это, проконсультируйтесь с ним.

А как насчет трехступенчатых клапанов Bell & Gossett?

Bell & Gossett Triple Duty – это бесшумный обратный клапан, который также включает в себя функции отключения и балансировки, которые обычно требуются на напорной стороне насоса, что делает его отличной альтернативой стоимости установки нескольких клапанов.Клапаны тройного действия B&G не требуют диаметра прямой трубы и не имеют таких же пределов скорости, как другие обратные клапаны. Клапан тройного действия B&G должен быть стандартной альтернативой в вашей спецификации. Но будьте осторожны! У других брендов гораздо больше ограничений. Это может показаться корыстным, но почему бы не указать и не подробно описать обратный и запорный клапаны, а разрешить использование трехступенчатого клапана B&G и только клапана B&G в качестве приемлемой добровольной альтернативы? Если цена будет слишком высокой, подрядчик будет использовать детализированные клапаны.

Ну, это была долгая Минута! На следующей неделе журнал R. L. Deppmann Monday Morning Minutes рассмотрит детали всасывания насоса.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Проверьте эти

Зацените

2019-01-26 01:16:37

Некоторые новые насосы для гидравлических систем.

Одним из наиболее распространенных методов зонирования системы водяного отопления является использование отдельных циркуляционных насосов в каждом контуре зоны.Типичное устройство представляет собой «стойку» циркуляторов, прикрепленную к коллектору. Для плинтуса или других высокотемпературных излучателей тепла коллектор питается непосредственно от котла. Для зонирования низкотемпературных излучающих систем коллектор обычно располагается после смесительного устройства.

При параллельном подключении нескольких циркуляционных насосов существует возможность обратного потока через неактивные контуры. На рисунке 1 показано, как это может происходить. Вода, однажды вытолкнувшаяся из выпускной стороны циркуляционного насоса, заботится только о возвращении на входную сторону этого циркуляционного насоса.Его не волнует, проходит ли он через источник тепла, чтобы набрать еще несколько британских тепловых единиц на обратном пути к циркуляционному насосу.

Если это происходит, обратный поток позволяет выделять тепло в зоны, которые должны быть отключены. Это также снижает температуру воды, подаваемой в активные зоны, поскольку более холодная вода теперь может смешиваться с более горячей водой в подающем коллекторе. И то, и другое может быть настоящими проблемами.

Чтобы предотвратить это, обратный клапан должен быть установлен в каждом контуре, который содержит циркуляционный насос и подключен к общему коллектору.

Гравитационные гремлины: стандартная проверка качания, установленная в контуре каждой зоны, предотвратит только что описанную ситуацию обратного потока. Однако действует еще одна причуда, пытаясь подтвердить закон Мерфи. Горячая вода в источнике тепла из-за своей более низкой плотности хочет подниматься в любые контуры зоны, которые проходят вверх в здание. Тот факт, что в контуре есть насос, не означает, что этот контур не будет пытаться работать как «гравитационный» нагревательный контур, если будет возможность.

Заслонка стандартной чековой заслонки практически не сопротивляется медленному прямому потоку.Горячая вода будет скользить под заслонкой и продолжать нагревать излучатели тепла в неподходящее время – например, в день 95ºF в августе после того, как котел сработал для нагрева воды для бытового потребления.

Для остановки прямого потока требуется устройство с достаточным сопротивлением открыванию вперед, чтобы сдерживать выталкивающие силы, создаваемые горячей водой. Традиционный обратный клапан потока был разработан для обеспечения этого сопротивления, а также обеспечения основной функции обратного клапана. Пробка в обратном клапане требует давления примерно 0.3 фунта на квадратный дюйм, чтобы поднять его с седла, чтобы позволить потоку в прямом направлении.

Этого сопротивления достаточно, чтобы предотвратить поток, управляемый плавучестью, в типичной жилой или легкой коммерческой гидравлической системе, но его легко преодолеть при включении циркуляционного насоса. Многие обратные клапаны с пружинной нагрузкой имеют схожие «пороговые давления» и поэтому могут использоваться в качестве альтернативы традиционным обратным клапанам потока.

На протяжении десятилетий обратные клапаны устанавливались как отдельный элемент трубопровода в каждом контуре зоны.Многие из них снабжены тремя портами, позволяющими потоку входить снизу или сбоку. Неиспользуемый входной порт просто закрывается заглушкой.

Хотя эти клапаны, безусловно, выполнили свою задачу, они, несомненно, увеличивают время и стоимость установки системы. Для каждой проверки потока кастирона обычно требуется три резьбовых соединения. Если трубопровод зоны должен продолжаться вертикально вверх, для каждой проверки потока также потребуется как минимум одно колено.

Два в один: за последние пару лет два основных производителя циркуляционных насосов с мокрым ротором представили модели со встроенными обратными клапанами на рынке Северной Америки.Оба производителя устанавливают небольшой подпружиненный контрольный узел в улитку своих циркуляционных насосов.

Этот узел обеспечивает необходимое сопротивление открыванию вперед, чтобы блокировать гравитационный поток (приблизительно 0,7 фута воды или 0,3 фунта на квадратный дюйм). Блок проверки также предотвращает обратный поток, когда несколько насосов используются параллельно.

Эти насосы обеспечивают функцию отдельного циркуляционного насоса и контроля потока, снижая при этом затраты на материалы и время установки. Они также представляют некоторые новые рабочие характеристики, которые необходимо учитывать разработчикам систем.

Главной из этих характеристик является уменьшенная характеристика насоса по сравнению с тем же циркуляционным насосом без узла обратного клапана. Присутствие любого компонента в потоке потока рассеивает часть энергии напора, добавляемой крыльчаткой. Подпружиненный обратный клапан в сборе не исключение. Чтобы проиллюстрировать это, кривые насосов для имеющихся в продаже Grundfos UP15-58 и циркуляционных насосов Taco 007 как с внутренней проверкой потока, так и без нее, показаны на рисунке 2. Все эти кривые основаны на опубликованных данных о производительности от Taco и Grundfos.

Обратите внимание, что обе кривые насоса смещаются вниз и влево, когда присутствуют внутренние проверки потока. Разница между кривыми становится более заметной при более высоких расходах, когда потеря напора через контрольный узел больше.

Кривая насоса, однако, говорит лишь отчасти. Чтобы оценить влияние на производительность системы, кривая насоса должна быть наложена на кривую системы для контура трубопровода, в котором он будет использоваться. На рисунке 3 показаны некоторые типичные кривые системы.

Относительно крутая (синяя) кривая системы представляет цепь из медных трубок типа M 3/4 дюйма с общей эквивалентной длиной 250 футов. Это может быть типичная последовательная цепь, содержащая несколько плинтусов и пару десятков колен. Пересечение этой кривой с характеристиками насоса для циркуляционных насосов с обратными клапанами и без них показывает, что падение расхода очень небольшое из-за использования циркуляционного насоса с внутренним обратным клапаном. Падение тепловых характеристик из-за этого небольшого уменьшения расхода в контуре было бы незначительным в большинстве систем.

По мере того, как кривые системы становятся мельче, история меняется. Например, черная кривая представляет собой 1-дюймовую трубную петлю с эквивалентной длиной около 50 футов. Это может представлять собой простой первичный контур в небольшой системе. Пересечение этой системной кривой с кривыми насосов показывает более значительное падение расхода при использовании циркуляционных насосов с внутренними обратными клапанами.

Это не означает, что насосы с внутренними проверками не должны использоваться для таких трубопроводных петель.Скорее, это показывает необходимость оценки компромисса производительности в приложениях с более высоким расходом / более низкими потерями давления.

Разумный вопрос: Итак, как производительность циркуляционных насосов с внутренними обратными клапанами сравнивается с характеристиками стандартных циркуляционных насосов в сочетании с традиционными обратными клапанами потока? Чтобы выяснить это, я построил кривые насосов тех же двух циркуляционных насосов (Taco 007 и Grundfos 15-58) вместе с графиком зависимости потери напора от расхода традиционного 3/4-дюймового чугуна для проверки расхода. «Чистый эффект» находится путем вычитания кривой потери напора для проверки расхода из кривой насоса, как показано на рисунке 4.Потери напора чугунного клапана контроля текучести основаны на кривых, опубликованных его производителем.

Для выбранной 3/4-дюймовой проверки расхода чугуна эффективная кривая насоса падает немного больше, чем в случае циркуляционных насосов, использующих внутреннюю проверку расхода. Результаты будут варьироваться в зависимости от конкретной характеристики потери напора и расхода используемой проверки расхода. Если у вас есть эти данные для конкретной проверки расхода, просто вычтите значение потери напора из кривой насоса при нескольких случайно выбранных расходах и проведите плавную кривую через полученные точки.Это будет эффективная характеристика насоса и комбинации проверки расхода.

Охотники за привидениями: Одним из нюансов смешивания впрыска с регулируемой скоростью является очень слабый «призрачный поток» горячей воды через стояки впрыска и неработающий нагнетательный насос в систему распределения, которая работает с постоянной циркуляцией. При правильной деталировке труб (очень близко расположенные тройники и вертикальная тепловая ловушка, как показано на Рисунке 5) миграция тепла очень мала, но все же не равна нулю. При неправильных деталях трубы (широко расставленные тройники и отсутствие тепловой ловушки) паразитный поток может стать серьезной проблемой.

Будучи фанатиком против нежелательной миграции тепла в гидравлических системах, я всегда ищу способы устранить такие небольшие, но нежелательные эффекты. Это привело к эксперименту, в котором я установил пружинный обратный клапан после ТНВД с регулируемой скоростью. Я был уверен, что сопротивление открыванию пружины стопора остановит любой призрачный поток, но не был уверен, насколько плавно будет работать процесс впрыска с переменной скоростью.

При испытании этот узел издавал повторяющиеся «стучащие» звуки каждый раз, когда некоторое количество горячей воды пропускалось насосом через подпружиненный обратный клапан.Насос будет постепенно ускоряться, увеличивая статическое давление на закрытый плунжер клапана, пока он не откроется. Когда вода начала проходить через клапан, ее давление быстро упало до точки, когда пружина быстро закрыла пробку. Бац!

Система нагнетала необходимую горячую воду в распределительную систему, но «пробками», а не плавным непрерывным потоком. Через пару дней работы я решил, что стук нельзя исправить дальнейшими переделками, и в итоге снял обратный клапан.

После этого опыта я скептически относился к использованию циркуляционного насоса со встроенным обратным клапаном в качестве ТНВД. Однако я попробовал один такой циркулятор в этом приложении и был приятно удивлен. Циркуляционный насос мог нагнетать горячую воду без заметного «стука» внутреннего обратного клапана. Хотя контроллеру впрыска пришлось немного увеличить скорость, чтобы открыть контрольный узел, система быстро и стабильно стабилизировалась до заданной температуры подачи.

Другие, кто пробовал эти циркуляционные насосы для впрыска с регулируемой скоростью, получили аналогичные результаты и теперь обычно используют циркуляционные насосы с внутренними обратными клапанами в качестве нагнетательных насосов.Хотя я по-прежнему верю в правильные детали трубопроводов для нагнетательного смешивания, эти насосы действительно представляют собой решение проблемы тепловой миграции в системах, где такие детали не используются.

Мне нравится упрощение и экономия, которых можно достичь с помощью циркуляционных насосов с внутренними обратными клапанами. Они снижают стоимость установки без ущерба для производительности по сравнению с существующими подходами и являются хорошими примерами оптимизации затрат. Разработка этих циркуляционных насосов также указывает на то, что отрасль серьезно относится к улучшению статус-кво своих технологий.Я предлагаю всем профессионалам в области водяного отопления «проверить», что они могут предложить.

Издано «Сантехника и механика». Вид Все статьи.

Эту страницу можно найти по адресу https://digital.bnpmedia.com/article/Check+These+Out/3293572/564133/article.html.

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы.Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас против гидравлического удара. Пожалуйста, перейдите к Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и канализации. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики перекрытия клапана.
• Шаровые обратные клапаны: Шаровые обратные клапаны работают с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с нижнего уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в положение седла, а являются звуком растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда возникает обратный поток. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание входящему насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

install-Central-Boiler-Radiant-Heat-Flow-Check-Valve-C255

% PDF-1.5 % 1 0 объект > / OCGs [8 0 R 9 0 R 10 0 R 11 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

install-Central-Boiler-Radiant-Heat-Flow-Check-Valve-C255

Adobe Illustrator CC 22.1 (Macintosh) 2018-03-27T13: 28: 02-05: 002018-03-27T13: 28: 03-05: 002018-03-27T13: 28: 03-05: 00

256200JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAyAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6tYf8qt0byh5duvMv1eC 71DT7aYvKJJJJHaFGdyE5Nux3J75diwzyfSCWrJmhD6iAt / xT / zj / wD7 / tf + RNz / AM0Zb + Rz / wA0 tX5zD / Oj83f4p / 5x / wD9 / wBr / wAibn / mjH8jn / mlfzmH + dH5u / xT / wA4 / wD + / wC1 / wCRNz / zRj + R z / zSv5zD / Oj83f4p / wCcf / 8Af9r / AMibn / mjH8jn / mlfzmH + dH5rovMv5BSypEk9nzkYKvKO4UVJ oKsygD5nE6LMBZiUjV4SaEh82Z / 4A8m / 9WqH / hv65i25Lv8AAHk3 / q1Q / wDDf1xtWKaxqv5I6Prc 2i6ksNvqFsYRcqbe6aKI3IrD6s6o0Kc67cnGKsr / AMAeTf8Aq1Q / 8N / XG1Y9fxflnYeZ5vL11pHC 5t9Jk12a5EZaFbSGX0XHwuZTJXfiE6d67Y2qeWnkvyNeWkN3b6ZC9vcRrLC5V1qjgMpoxBGx7jG1 deeS / IlnaT3l1p1vDa20bTTzPyCpHGpZmY16ACuNqlepWP5U6Z5YXzReW9umgvHBMl8qTSKY7pkS FgsYZyHMq / s98bVEWOhflrfa1qei2tlDJqejiA6lb8JV9IXSGSh52ARuSqT8JNO9MbVMf8AeTf8A q1Q / 8N / XG1QVr5a / Li61O + 0u3s7aXUNNELX9svItELhS0XPf9tVJGNqjf8AeTf8Aq1Q / 8N / XG1d / gDyb / wBWqH / hv642rBvzM8qeX7GbSFtLJIEmaf1VQsA3ER8a79qmmYGtyyjw0ech94c / Q4oy4rHK J + 4pDd + XtHXTvP8AILZQ9jdRR2jVNY0M7KVXfpx2yo5pVk35Efe2jBC8e3MH7kVpflnQpNS1SOS0 V0j0BJ41YsQshtoGLDfqWYnJDLLiIv8Ag / UxOKPCDX8dfelWmeXdEeTyWGtEIunjFx1 + Ot1Mprv4 ADKoZpcWPfnf + 6DbPDDhybcq / wByVs3l3RB + X4uhaILj9NJF6u / LgYQaVr44Rml4d3 / H + hThh5lV / B + l6 / a + SvJFzE0kWlRcVkkiNQw + KGRo27 / zIc28gRzdNEgqv + APJv8A1aof + G / rgtk7 / AHk3 / q1 Q / 8ADf1xtXf4A8m / 9WqH / hv642rv8AeTf + rVD / w39cbV3 + APJv8A1aof + G / rjau / wB5N / wCrVD / w 39cbVJ / OXkrytaeUNcu7XTo4bm30 + 6lgmTkGR0gZlZTXYgiuNq8684eR9M1fyj5d1 / U9Wk02z0zQ dLhdYbRrx2a4qqUVJEbdyF6ZsNFrzgBAF24Gs0IzkWaph3n + RPy3vi6x + eWjliVnmil0q4RkVFlc lj6nH7MDkb9vcZm / y5L + aPm4X8iR / nFNfJVv + Xel392dL88W9zNMrWjrd6LPIlUpKSqu / GqlP2vD w60Z + 1TkABjy7i5GDswYiSJc + 8MpuNX0GSC60Aed4nXWrdHaFNNvJSIdTgt0gkLPcPUuqoV5Vart 70oGsjxCXDvHz9 / l5 / c5B0pMTHi2l + zz8nns3k38r42gQefTJLdQC7toV0q4DSQFWbmvKRR0jb32 zO / lyX80fN1 / 8iR / nFNvKn5R + T / NUxt9G84vNdJF68tu + mSxMiBgjVLyqjUc8fhYitadMf5cl / NH zT / Ikf5xfRvl6EwaBpkJbmYrSBC / SvGNRXvmiJ3d0EfgS8L8 + / lb501fzL521ayhlmsr6TQ5LPSP Wt0tdWjswBcw3HJlkT06VWroDv16hVA + bvy2 / NDVfP02vaZZfo27bU0 + q6xaz2kSrpzQeiWl + 1dN KtQXUNw2PFWJBwqo + Xfyo86Wker18vCwlufJV / ockgvIJjeatK6n1T + 8 + h2 + vJqdPiptgVS0L8rv zOtvNHlvVp9JW0uNMvNMS5vLWezVDpsNrHBOku5uZJPho4D + nSvFWqDhVvSPyR81Q6J5fgOkpb6h caf5hs / M0klxE6Fp + R0lZQJJA6q / Fl9MHj1NDgVlGofl / wCYJ / 8AnHdfJ9joX1HXliso5tPWa3Hq zW91A9xceqsnp / vRG0m7V7dcVSbXPyh8 + Qy + dYNDkuLu01K40OW2n1K8 + sz38Fmkv1qB3aVHoryK OMjIGUcQe + KpBe / k9 + Ztx5fi0uXSVmtYxqE + nxI1jBNZXNx6ZijX1Z76NLcOpYei / PcgFeuFXoP5 Z + Qdd0Pz7fa3rOjo8up6VpoGsCWB5ILyG2CX8coDeozzzfEXUMpp9rAr1vFXYq88 / Nn / AHo0P / Wu P1R5re0P4P6w + 8Oz7N / j / qn7ixy9 / wCOX + ZP / MbD / wBRLZSeWT3j / dN454v6p / 3KN0f / AI6ur / 8A gNp / 1CW + Tj9cv + F / oDXL6I / 8M / SUn0n + 98h / 68f / AFFz5Vj + rH8f90G7J9OX3x / 3JWz / APkth / 23 U / 5MDEf3X + f + hT / e / wDJP9L1zyxoc + j2d1BNdSXZuL25ukaV2k4JPKWSMF99lpX / ACq50OoyiZBA qgB8nncGIwBBN2SfmU3yhudirsVdirsVdiqReff + UG8xf9sy8 / 6h4xVisOq3Olflpp9 / bfWPWh0j QqLZwLdTsHkCMkcLFeRdWK9aitRuMKsK0fzN56cXds + qaxeXllcRW0jroFspRZobhAZB6q + pGrhW ZiN6bD4jRQoW / mfzwZZruf8AS93ZJdTS2MR8u26yxiS0mELxj1GICl0 + McSaEU + Ikqqt75l / MO3u m0m3udZWRaKbyLRIpUJNzcQsvruwZQvKIK38qchStCqv1DXfNVxpVleXcvmK1lgEkM40 / R0WWSFZ YmNY1cKjAXipGwBBEbtSu2Ksl8jeevMMerwafrOlazLBf29hHZStpgijt5nEn1l7iYFWq7BWfkvw / Til6XpH / HJsv + MEX / EBgV5brP5zar5atLq9vtLfVoZtY1SwtY4HEbQLp8qokZVYn5c4Eln5Ma7U 6EUKpEPz1823GpH0bCGz0 ++ nESG8lqbdJtKF5amErAnxzE8 + MvKp + AUB5KqjF / NnzZf / AJQ6hfRK 1j5p0pNCjkvYjbzG4OqCzk9ZEkjWBHljuTVCvFCeuBVBPzl80 + VdQ1ix8wWtxqkttLAkEd49pbPD TT4bmSFpLKKSGSeZ5T6SD7R25DCrINO / PG6vfPEHlH / DNxDdzXTWrTSSsFQITI7MPR2ZbQrMVr34 174FY / c / mV5vEgkj1oL5ibXYbCTyW8MEKw2raitunKd4ZJqTxcR6tSPjqo2wqmb / APOQ4ppskXlm 4lgv9HfWGYXMSyAokrGKCJlDXABgId0 + zWpXAq7yt + cep6j + Yw0a5W1l0vVYLM2M0FystpbSlLlp EjuVgRp5Z / RHFh5j4WodviVY9N + dXnXy3Pqr6xE + rw + WJX0zUIwIrQXV3cXU0ltN6iwtxCWNuDRQ oZmA + 0QMKpzafnXr1nPeNNpUusQajrkmmaIEZYmhZreylhtpBHC9QVuJZPUJY / CR4Yqi / KX5zat5 q1fRxHpf6Khm1JrC6sfrNvdySRSWVzcLI6oBLbyQParzRwNm79gr13FXnn5s / wC9Gh / 61x + qPNb2 h / B / Wh4h3fZv8f8AVP3Fjl7 / AMcv8yf + Y2H / AKiWyk8snvH + 6bxzxf1T / uUbo / 8Ax1dX / wDAbT / q Et8nH65f8L / QGuX0R / 4Z + kpPpP8Ae + Q / 9eP / AKi58qx / Vj + P + 6Ddk + nL74 / 7krZ // JbD / tup / wAm BiP7r / P / AEKf73 / kn + l7nm6dG7FXYq7FXYq7FXYqkXn3 / lBvMX / bMvP + od8VSLSNHvNR / LrSLa2u buzN7o2nRfXNOkSK6hMMayco2k + h5gxU / wBuxVLZ / wAs9Vmep8y + aRF6Tw + h9dtyhDwGEM9X5MwJ L1r1 + WKo208i6jDrB1OXWPMFwFl9WKwkuoDaKonSVV9EyEGiR + nXwJ8dlWafXbn / AKt8 / wDwUH / V XArvrtz / ANW + f / goP + quKtNeXpUiOxlWQiiNI0IQHsW4yM1PGgJxVXtYBb2sNuDyEKLGGPUhQBX8 MVdBZ2lu0zW8EcLXEhmuGjVVMkhUKXegHJuKKKnegGKquKuxV2KuxVAwanNPBHNHYXBjlUOhJgGz Co / 3birDD + e / 5cgRE3z / AL9xHD8h33JVeK77kGRa + Fd8NKqP + eH5dxuY5tREMoKK0UxjidWkXkgZ HdWUkb7jGlTTQPzJ8s + YbyWy0SU39zAnqyxwtC3FKheVfUpQk7Hv2wKnc + pzQQSTSWFwI4lLuQYD soqf924qiZLS0luIbmSGN7i35C3mZQXj9QUfgxFV5Ab064qq4q88 / Nn / AHo0P / WuP1R5re0P4P6w + 8Oz7N / j / qn7ixy9 / wCOX + ZP / MbD / wBRLZSeWT3j / dN454v6p / 3KN0f / AI6ur / 8AgNp / 1CW + Tj9c v + F / oDXL6I / 8M / SUn0n + 98h / 68f / AFFz5Vj + rH8f90G7J9OX3x / 3JWz / APkth / 23U / 5MDEf3X + f + hT / e / wDJP9L3JJEcckYMoJUlTUVUlWG3cEUObsinR23gV2KuxV2KuxV2KpF59 / 5QbzF / 2zLz / qHf FXeQv + UG8u / 9syz / AOodMVQ / nj8wdA8mWltcav6z / W3McEVugdzxFWb4mRaLUd ++ ZGn0s8xqLRqN TDELkxWw / wCchPJt / eRWVlYanPdTtwhhSGEszHoAPW65lT7KzRFmq97jQ7TwyNC79ybv + a + nRxyy SaJqqLCoaXlHbAqDG0oJBuK7xxsw8RvlI0Mz1HzbzqojoUh / 6GS8g / 8ALNqP / ImH / qtmR / I + fuHz cb + VsHefkzny / wCcLHzBplvqWl21xNbXMfqrURIyj1Hi4sGkG / KJulc1 + XEccjGXMOfjyCcRIci8 8P8AzlF + XqoHay1RVNN2ith2 + dxmMMoJoMBnjyVbb / nJfyPcqWttN1edR1McFu43NP2Zz3x8UXSf GjyXXH / OSnkq2f07jS9YhkIqEkt4FNPGhnGJzAc0HPEc3pOha1b6zpsOoW8ckUU6RyIkwUPxliSV K8GcfZkHfLW5MMVdirDLaPTtN8mtrF2dRnjtIpJZY4Ly6MhSN2FET1kXZRsPuwoSvWfMfk / S9P8A L13LputXMGvj / Qlt5biQwckUgTj6wPTqHC0Fd9sVTdx5Y / xLc + X / AEdQkvbewXUZJFublomjMjII g3r8jKCOXHj0YHvilJrK + 0bX / Ls + q6HBqtjMBLFxnuLmOcyGxa5VeKTybqzrUfzD6Sqm + l6bbXfl O6u5Lq7nY / XuEhvrtlKJNKsf + 7aEcVAwKzLFXYq88 / Nn / ejQ / wDWuP1R5re0P4P6w + 8Oz7N / j / qn 7ixy9 / 45f5k / 8xsP / US2Unlk94 / 3TeOeL + qf9yjdH / 46ur / + A2n / AFCW + Tj9cv8Ahf6A1y + iP / DP 0lJ9J / vfIf8Arx / 9Rc + VY / qx / H / dBuyfTl98f9yVs / 8A5LYf9t1P + TAxH91 / n / oU / wB7 / wAk / wBL 1nynHrMdjdpqscccn1 + 8a2EYK8oGuHZHYMz7tUn5UzotSYEjh / mx + dPOacSo8X84 / K06zHb3Yq7F XYq7FXYqkXn3 / lBvMX / bMvP + od8Vd5C / 5Qby7 / 2zLP8A6h0xVIfzY0zSbvS4p7 + CymltkIsjqLTL bLNcXNtAvMwFX + IycRvSvWg3y3FmnjNxNNeTFGYqQt5aZPJ + nS2s8TeV7S59Q / 6VHPqZEYaGW5if mrpw5Qek32t / iAr2uOtzEUZGmqOkxA2Ii0Vd6962ofoW2t9HudSWC3bUoLmfXoSeK / 6SRE0bARKk zhHZ9lJY7bZAajIOrYcMDzCTT6h5Ajism + p + Uitx8Etwt / qTRq8NDc8D6YU8VkjKqWBNT88s / P5v 55avyWH + YPk9t8laPBaWQt9PuDbWaRAww23pvCoa5uW / dtIjsVqSQScxpzMjZ3LfCAiKGwfGU8kM uly24sYZJZkVY5maYNF4slJApPb4wR7ZgYpiMrLg48gjLcJz5LuLTT9MvoLu6NvLKkUcMXrSRpKf XDUkVUeOQDrSRlAO4JIoZCYOS2zHMGZKa60kpgu4 + TMhgia0iUq0bBp6lkWMcS1B1HbLMo4rpsyx MgafQthaa / d / l3pEei6u2h4vp2DNMLb607r + jIwYfTAYj4iGLLuAuXDk5ASeDyz + bqXHOb8xbkwR SJzEmhhQ6ijM3IKKCh5Hp / NhS9WMjXh5wOVths86Hd / FY2HbxYfRvuArHBay3vkiLTYm4SX4mgST b4T + 9cUrQblKYUIS + 8ttcWGmW63UoOlNyhVrGYc69VlIDrT / AFRiqrHZ6umvSa0PTNzLH6RjNvd + mAAoqKRc60Xu1PbFUPocN1olzZ6eI / XWe4kuBIY54yGEDIQR6ABDVrWnj7UVSXy1aQXPlbSdUltO d1pdrqcVnL / pQoLuQiU0WEodowNyfoxCS9WwK7FXnn5s / wC9Gh / 61x + qPNb2h / B / Wh4h3fZv8f8A VP3Fjl7 / AMcv8yf + Y2H / AKiWyk8snvH + 6bxzxf1T / uUbo / 8Ax1dX / wDAbT / qEt8nH65f8L / QGuX0 R / 4Z + kpPpP8Ae + Q / 9eP / AKi58qx / Vj + P + 6Ddk + nL74 / 7krZ // JbD / tup / wAmBiP7r / P / AEKf73 / k n + l7issTkhXVircWoQaMNyD75unRrsVdirsVdirsVdiqReff + UG8xf8AbMvP + od8Vd5C / wCUG8u / 9syz / wCodMVTO7t5nniuIkSRo1ZPTlJVTyZG5cgr7qYxTbFWOa35T1bVLt5kvZrCF7NrI2dpdcIR yrxmANsxWReVAQegGFUnk / LTzDJpf1F / M2qM7OzTXbXkZlljdVRonIsx8NF6ije / Wqqf + W / LepaL aSwSSfpR5ZfW9a9uAzIfTjjKx8LdAqExc + P8xOKpjp0YttQmhlZFkkjRlQHarzXEhVa0rxB8MCvm 2Cy83tEhXyWZBGhUFdKt9xKgY1 + PchGBBPTtlfhRcM4z + K / 4lmlp + Qjt5Ua6Fyq6jdW5un0 + WyTk skgjnFuGMgdGR4 / TrXoTthGONU3xxCqeK3XlTXE1Qafd2t9FrkzhorFwQ7StyMYVRH + 0o28BlwAp lu + kU0st5GtbTWbCScHT4LK8svUW3k9Z7WyqhdioTj6T1PtTIskF5O0XQtEFjNc6JMupQTjjcx3P KJDKvpFvTWd6hY4lDA8vxFVXoHlqa7S3Ol3gBudOigjeVaUblHUbDwpgShvLl / pDeXreG4uLcqef KKR03HqMRVWP04ShL / N + hXVzc6H + hbJWt5LrjfzQNFEI4CvP1mBH7xRwpx71xVfbaDd / 48vJJLBR oIs0aCWsZiadmCtGISCQVCcuQ8fvVSu30fVdL8n3yaooS6eS + oqyer + 6jtJ44258UNHVeYB8d / ir ikIi00zV59Nj1C21L6vp9t + l473TzAjmfncTcOMx + KPiygnrWnbFWd4FaV0ZmVWBZNmAO4JFd / ox V55 + bBBn0MjcFrih + iPNb2h / B / Wh4h3fZv8AH / VP3Fjt7 / xy / wAyf + Y2H / qJbKTyye8f7pvHPF / V P + 5Ruj / 8dXV // AbT / qEt8nH65f8AC / 0Brl9Ef + GfpKT6T / e + Q / 8AXj / 6i58qx / Vj + P8Aug3ZPpy + + P8AuStn / wDJbD / tup / yYGI / uv8AP / Qp / vf + Sf6Wc6l + SX5cajeS3k + nSJPNLLPK0FzcwgyTikpp HIoHJfh37bdhm6dGy3RdG0 / RdLg0vTozFZWwIhjZ3kKhmLEcnLN1bxxVG4q7FXYq7FXYqkXn3 / lB vMX / AGzLz / qHfFXeQv8AlBvLv / bMs / 8AqHTFU9xV2KuxV2KsY8w6V5fudetL7VrVLqaxRJLAtLGn pyVkV2KSSRhqq9NwR1wqld3oXk3URaHVbJLyWxkiltZPWt4yrQxxoAeFx8Skwg0O3bFDJf8AEtl / L / yWtf8AqtjSXmmu + WdR1D80bHzXDLarp1tNbySRPcwiciGNkaihilatt8WKHqelSrOLq4SnCabk oDI5HGJE3MbOvVfHAlHYqlOm / wDHf1j / AKNv + TZwqil0bR1UKtjbhQKACJAAB9GBXDRtIUBVsbcA bACJKAfdirf6I0n / AJYoP + RSf0xVA6wvk / TLT6xrCWFnaElfVulhjjrwZmFXAh3FYn2BxVKrPzT + VE8VbXUtGMJDMSslsqbt8RJNBu1fpr74VR8nn / yNGyq2v6fydiiqLmJiWEogIoGPSVgnzwKw268s fk95216Se21F7rU9TVrmUWF5OI5BDDHHyZUJhDKskbbip2O4wqhvOflfSfLVpoOm6WsiWsb3RRZZ ZJmoxRgOUhYniDxBO9AKk0zW9ofwf1h94dn2b / H / AFT9xQd7 / wAcv8yf + Y2H / qJbKDyye8f7pvHP F / VP + 5Ruj / 8AHV1f / wABtP8AqEt8nH65f8L / AEBrl9Ef + GfpKT6T / e + Q / wDXj / 6i58qx / Vj + P + 6D dk + nL74 / 7krZ / wDyWw / 7bqf8mBiP7r / P / Qp / vf8Akn + l6x5S1S41Gwu3nhlhkt9Qvbf98QxYR3Dg cSCfhX7I + WdFqcYjIV1jE / Y85p8hkDfSRh3p3mO3uxV2KuxV2KuxVIvPv / KDeYv + 2Zef9Q74q7yF / wAoN5d / 7Zln / wBQ6YqryebvK0eoyaa + rWi30SlpYDMgZOJCkPv8Jqeh4y8abIY8XCa9zT + Yx8XD xC / emqOrqHQhkYAqwNQQehByghubxV2KoSW1u / rb3FvNGnONI2WSNn + wzkEEOn8 + KsH87aF5K1rW 7ODzHrFrHqsSNHBAk89pIEYeoeXo3UbAHjXciu2XQ0 + SUeIRJDTLPCMuEyHF3KUf5NeV7u1BW7ku rd5Glt5hc3jMiOsatFHMl0H9I + gvw8jlZBBotoIO4ZPo3lm + 0PSYNP02 + 5pbF3Q3XrztIZGLuJJJ J3Y1Y9e331ilNdMDFJpXcNLNJylUJw4MEVOBXk + 4C + P4YqjMVSnTf + O / rH / Rt / ybOFV3mDzNo3l + 1W61WV4YXPFWSKWWp8P3SvTr3y3Dp55TUWnNnjjFy5e4n7kZZ30N2rNEsqhTQ + tDLCd / ASqhP0ZX KBjz + 8H7myMgURkWSF1LStM1S2 + ralaRXltWvozosiVoV + ywI + yxGKpVfeQfJN / DbQ32h3V1FZwp bWqTQI4jhjBCRryB + FQxp8z44qoSeQ / y + 0 + Jr39AWES2duU5pbRkpBGxm4qAvQN8VB3wgEmlSfyJ 5q / Le / mk0Hy5p7WYljF1JbtZPBG4UBAzFl4lgqAfF4ZkZdLOAs180AsM8y67JLp2l32sWlppc31m 5VVtacGgMUE0DMVLfE0coNPwzU63FKZjw9Df2hz9FmjAS4usa + wrbvWtKaz / ADDt1uUM1xcRzRL4 xpeCNmJ6CjTIN / HK / wAvMie31Hb5tv5iAOPf6Rv8lfRvMmhtq2ogXaE3Hl8xRbHd4bKN3HTbisD7 9NvlkhhlxSNfwV8aDE54cMRf8d / CylWla9o4l8m1uk / 0OZEuTvRWW5dyK03 + GdDt4 / PK4aeYlDb6 bv8A0zZPUwMZ7 / URXwiXSa3pT / l9LbrcqZrfWoZJl3 + FZIXCmtKb + g + 3t8sRp5 + HVfxX8KU6mHiX e3BXxt6Pd + ddZtbu9khtLZ9Cke0OjXsbBmlFzAZpTKgkBQ82XjyC1FTvm0dSy3RLq / u9Kt7m / hS3 uplLvFG3NQCTwoT4pQnAlG4q7FXYq7FXYqkXn3 / lBvMX / bMvP + od8VYP5R8geZLnynotxF5su4Ip rC1kSBfX4orQqQgpcKKKDToMwp6WZJPiSHybhljX0hMf + VXa99a + t / 4sufrXAx / WOE3qcCQSvP6z WlVG2P5bLVeLKl8SF3wi1X / lXPmn / qcr3 / p4 / wCynB + Uyf6pL7E + LH + aHf8AKufNP / U5Xv8A08f9 lOP5TJ / qkvsXxY / zQ7 / lXPmn / qcr3 / p4 / wCynH8pk / 1SX2L4sf5oY / 5y0XzT5W0 + PUn8zX2oxySC 3Foss0FGKtJz9QzS9BHSlMx9TjyY4WMh5s8coyP0hN7f8tdbuDHdP5unu57d3SK5ZJ + aMlYpApFy KdGU0zLlpso28SQv + 1pGSB34QfxS / U / JXmexsZrseZtQuvSAPoW63LyNuB8Km8FaVrlf5PJ / qkvs Z + LH + aGG6tq2saTcCO / 1LzCGAKsLe2uLhBIsSSyIZIr5o6xgsCQ1PhO + H8pkr + 8l9iPFj / NDIPL3 l7zDrthLqVnrur2ZWT0TDqEF3aTScAGqEe75U + OgJpvUY / lMn + qS + xfFj / NCbx + QfMk8SyR + cLwK 3 / MSCCNiCDdbEHYjB + Uyf6pL7E + LH + aEnm8neYrOXXLk + abxzp8KTy8WnRpgsTPx5eu3HZaAkH5Z P8rPb95L7EeKP5oQ3lKz1fzVJfCw8y6jaJYMschkuZbkszFwfsSW / Cnp9wclk0sjynIIjlHUBkX / ACrnzT / 1OV7 / ANPH / ZTlf5TJ / qkvsZeLH + aHf8q580 / 9Tle / 9PH / AGU4 / lMn + qS + xfFj / NDv + Vc + af8Aqcr3 / p4 / 7KcfymT / AFSX2L4sf5od / wAq580 / 9Tle / wDTx / 2U4 / lMn + qS + xfFj / NCVa3 + VXmu 5tp0TWItWnkEfoy6jJdxmHg4LKnGS4FHHWo + jLceCUSLkZe9hKYPSmO6X + Q3nO1v7G6bWrdIreAw z2kbSemzcJEEm8Q5MPVBHIVHGgbf4clreeX2j6vD5YjY1eF9Run + r1CA + jb26tKQ4QVAPw7mtT07 lCy88s6rFfeY7d3Mk2lKTcMWUm5YXcUDKfjNPjlD / F4eOFVlpoGpT3cSRsyj6nNLJMWQFPStZJ3h A51KlEK16b4LVCW2lXs0enqoYPcXTxCOqUiP7oeoDy3LcxWnh2xvdNbK76DqX6Mv7n4jFFdW0YgL L ++ M6XDJKwDEKVELDff4sbQypAbC5b14Hm9Wy04xIELhi1lE5Bk4ogIXxNO1SetkIX1AV7H + Y35o 6d5KtdOmks5NQbUzIYBE6ogSIKWYsQ3 + / FoKeP03aTRyzkiJApxtVq44ADK92Df9DP6d / wBWCb / p IX / qnmf / ACHl / nR + 39Tg / wAtYu6X2frTDRP + cgZdcvDZ6V5XnurkJ6hiW5jB4hgpO6DoWGV5eyZY xcpRA + P6mzF2pHIajGRPw / WnVn + aWv3dwbaHyqxuQeJtzqFsJOYDsycKcuaiJ + SU5CnTKJaHhFmQ r / O / V5uRHV2a4T / sf1sZn / 5yZsoJ5IJfL0yyxMUdfrCbMpoR9jxzKHYmQi + KP2 / qcQ9s4waIl9n6 1P8A6Gf07 / qwTf8ASQv / AFTw / wAh5f50ft / Uj + WsXdL7P1s6vvMtp5m / KPVdctYnhhvNJvyIpKcl aOKWNxtsfiQ0PhmqzYjjmYnmHaYcoyQEhyKceQv + UG8u / wDbMs / + odMqbE9xV2KuxV2KvP8A87HV PKls7V4i9WpAJpWCYdvnmD2gPQP6wb9P9XwZN5TsdU0 / THttVuvrN491dyqxEan0pLh4jNIwo + JD yPgTTtm11M4ylcRQofc4OnhKMakbNn706yhvYLe / kr5Durma4NvcwyTLJT0budFR5XeR5FQPxLM8 lTyBGw22xtWZadYw2Gn2thAWMNpEkERc8nKxqEXk3c0G5xVqaOSGQ3MCluVPXhH7YG3If5Yh4jbw oqx2S60i91XzDo76hBDc30UVssZkT1eUkDLtGSGJHLphRbCfLNh5g8ljV4vK2it5gMmqNb3qiWO2 9NY4jNyUSuasxnpQkKNt / BV6pol1qF3o9ldalafUNQngjku7LmJPRlZQXj5rs3Ftq4Eo3FXYq7FX Yq7FXz35da9h8uiTT4o5rxLvWZIEno0fMWMLcmDVB4 / ap7Zj5xIzgI8zbm6LwgJHL9Aq / dacXN1q zHzXFJbRpZGeWSWQFTItwb22 / d1 + 0UAB9q5ifvOCUv4eKvjYc3hwekf5Su7 + HhO / vtqwuvMjieae zthcXMMX6R48AFik0u5YelQbFgFc08KZMxygzB5xG / 2hBOlNGJPDL6NvOJ3 + FhBW175kimt5Y7S3 N7bR24sIjw4PAYYn5yGlObK7NvvXv4QhHMZwA5yiSPdt + 1sP5UA39IIEtv4qny8vpRtnJrBstLt4 bOB7P1rN7flwDS3JuL5eMm1eDKAvxdOPviDk4Inpxbe8X + tgY4LIP116tv4Tw18dj80R5E08a15z 1qLV4x6s + maXJcrGaD1FtbVvh5gUBPh3zZiMoipfUObqcxgZk4 / oJ293Rk35taZod1aWl3qtja3o tI5vQ + u3JtIUaV4V5NJ6kI3NBSuXYc88d8JpxsuGGT6hbye6uPJNvPLA / kSwYwGUPcR69E6Exchw YCcGJnYBAHNeRpQ9cv8A5Qz / AM4tP5HD / NCMstU8s2dm2tad5Fhht45JLeWeLXxCVlgVboBZDIvP lGvqrxHReVaUyMtbmkKMrZR0mKJsRARVj548p3Ef1i00CE3ttC4WBvMojYcLeP0olLyj + 8e5uIht twNftUyH5nJ3 / cz8CHchb3 / BI1yRF8j6fNpEsgWDWJPMMUSyhy59YK0pJR + B4 / 6py0a / P / OLUdFh P8IZZ5S8q / kpr9jYNJplha6veqWOkx6k1zIjDk3DlFLRm4IWoBWgPgcf5Qz / AM4r + Rw / zQyzU9J0 / SPys17TdOhEFlbWOqpBCCzBV / fmlWLN1Pc5izmZys7kuTCAiKGwTbyF / wAoN5d / 7Zln / wBQ6ZBk nuKuxV2KoDXbTU7vTnh02 + / R11yRhdcBJRVcM44tt8SgjFXg / wCYF55nkhvfK3mDzGL + 5t5YLmO6 jt0so1HpO5Xkhk5BluANx1UUpmLrJVAGuLf3tmLnzpMNW8xaDe + dl1zVfJ15 + nrNVNlK1zdQ0WF6 hfRVAvKpXlVdwQOnWMtWRXpkyGK + oZz / AMrK8wf9SfqG / T93c / 8AZNkPzk / 9Tl9ifBH84O / 5WV5g / wCpP1H / AJF3P / ZNh / OT / wBTmvgj + cEs1j859V0wUl8p3XqsF9KB2mjlkZ2KqEVrbepFMlDVSMqM JD3oliAF2CxzVfzD8zXNxHMbxxam42tNPfg6xzSFRG0nprUosfwsVNSTXsBdGXH5U1ylwb7FiV / B Bd6nPrciUnlvTqksKu6pzDmT0wVKuOtPtdd + uT4t3U / mT4nJmem + dtXWynttJtotGtTdSPKiepJc uCRG376UT8n4kfEVWhA + WDJk4a2u3aY990z8sfmbqqRy28WharqEwZjMlxLJPNEyUVlIS1Xjv1r3 zFOplEkCMpOQYCW9gJpf / mxrFjbm4ufKl5DCv25JvXjQAAn7TW9O2P5yXXHJHgj + cHmCfmZ5nfzn J5mWW9hPIqfLU924sU5QekqGBzF8a8eTfD9vegrTBPVSjLkK + P7f0KMYIZ35a / OzW9ThWJ / Lcl1d gFnez9fg6EkK6RiKZuIKlCeR + IH5CR1Uh / CT7kDEO + lTzD + bOr29rOlzp6aEjqsQfUGuopaTVT1k KwrQRn5 + 2WY8xnsYmNoMRHfm8 + 8ofmt5gtfMFkkz3t4s1qJPUuLySa1 + GOVmEiSN9t / TA5ggIafC 1RSyGLhN2S25tTxxrhjh4Cks0LzFqNq9i8CS3FrHqU73FhGvNpEkS2aZOXhIhMfTpl1bg9Q4l7Ed C4 + a / Mx0W + tpEnae7u45ZbsxkV4o4ljfxZ3Mb79CtcHCKqtufxZcZu73GyMuPOPmD63rJhguo47m BY7eNogGtwvporOFVRtbCSIbDZzkjuSf53PzYg7AfzeXkpWnnTVo77TpZIrhzBZtDKqxx8ndUlSF 1DIQVRGjBqCTx6jagAogjmNh5BJJII79z5lDxedPMMem6fBCZVmtbppVnCVVgOBhRR4xv6rf89Dg 4RQFbBPEbJvcs40nz3peiedNZ8wyWTxWd7ZW6pZB41eIx2cLxpxYrUEJx26Gnc5IkncsQKZh + bbz 3vlFZtPikmkmgEsAjs479lUz27c / QkPpsFXc1NMCXll5JbRWGqSjQXt5f0lcL9dXy / Zs / opb8iWR + NVe5VJuRb + Ubg0ChbqumappzapoS2moz3CygRXUfli0ayPoxvaB1IkoeUfIK4AJQivsqqaRolta / V5JNFuTBNNHW6k8tWKTpbpZpKyTU + EcmuAS / YpTpirtHsLz6uYZrDU7i1ggVbJbjyxY8UE59C3Z G9Qt + 5luWcoduHQUBxVknk / 8sPNN1YWWu2OpQaRcJKz20FzotpaXkfol7ZTK0ZdqlDIRudm964q9 J80 / + S98y / 8AMHqv6psUsT8oa1 + aieU9FS00C3ltFsLVbeVpIgWjEKhGNblTuvsMwZ5M9moCve3C OOtymx1783QKny7bAD / iyH / sryPi6j + ZH / TJ4Mfefkl11 + YHn60MQutP0yAzNwi9S6tU5NSvFa3g qadsgdTm / mx / 0zfDRmV0JGv6JTBdf / NxlDL5etmVhUESQkEH / o7yfi6j + ZH / AEzQYY + 8 / JQ1G9 / N PUtPutOvPLNtJaXkMlvcx + rEvKOVSjrVbsEVU9sPi6j + ZH / TLw4 + 8 / Jgr / lx5puYLrQh5WSxt7tk v5buK4O1wo9FAZHubgemsdaxp4KaYMhzyFUB6vsWIgOr39F4Iq8i3EAcm6mnc5ntCR6l5G8ralCI b6x9aMOsoUySr8amoPwuMOUnIOGW4bNNllglxYzUqr8WnVvBFbwRwQrwiiUKi7mgGwG + RAAFBjKR kbPNfhYqM9jZXEsMs9vHNLbnlBJIis0bbboSKqdh0xVKm8keUWvTeNpFsZy / qMTGOBeteZj + wWqa 1p1364seAXdN / UtQh2 + ZtOS0trOaFJLx2gJlknLyUPJGjDbfa5VOKXnvmr8ztauFkstO03zJplxa zvbzX0GimeKXfiJIuRlNFKnj1B79sKWYaB5pvNet7230u3vLO502NIzNrljJCs8rq3FlZGiVxVP3 nBdq + 4wKgPMvknTNb0hdU16K5n1DTEunaLTyVecJI8giRXDsQeNIxWu + VZMMZ8wyjMx5LdN / MeO2 sUs28ta3HNZsbQx / UqRgwFU2kVinGjAhhsRuu2W0xtX0v80rbUXljj8ua7BLCjPKtxYtFRkhabgG ZqMTwKjjsWoB1GKqvlf8yrfzBfw2Q8v63pkk6syy6jYtBEvBAzB35MFPIlAD1I8CCVWFWv5QavYe avL800wu7T9IXF1qU8K8EWKCNXtEdCN + brxb + uVzxCUhLucrDqjjxyhUTxdTzHuSu7 / KbXl8s6rb 28Mz3 / 6dVbRy1GbToRwEi7DjzDEt2 + / KvyoqrLlfyrISEuCG0a5fafNObv8ALC + GreeJreFxavZw ny / FsySTcvrToFI2pNCse25U5L8uN9zu1fyhLhjHhj6Otbn3qdj + VF7 + m / LEc8Uo06PRpYtXkLAk Xksb7tXZmRpPh37fPH8uO9lPtKUhIcMRxy4uXLyHcEHp / wCVmtP5V8tpdQy / pCTWJG1iIkcorOaU cmVyK0CWsdAdqORg / LCqs7MpdqSMzLghvGuW3Ii / fvfvZtP + Vunah5s1fVNYSK60u + W2 + qWS + pG8 T28SpyLIUp9k0oe + ZNusTvzP5Oste06DT2cW1rAY + Mca0HGKWOVFAUpRawgU8MCsWh / IbyRC8jJa R / vY / RYFrwj0y6ScRW62 + OJT7U22w2qfeVfy / wBO8qrKuhCG1WdUWZeE7q3piimj3DAHqdu5PjgV kHpat / y0wf8AIh / + q2Ku9LVv + WmD / kQ // VbFXelq3 / LTB / yIf / qtiqTecLdrf8v / ADFGzh4Onag7 MBxFZIpHNBVqfa8cVV / IX / KDeXf + 2ZZ / 9Q6YqnpAIodwcVSzUNH0H0lmuNMtp3hYG3V4Y2IlY8F4 ll + EsWpXIeHHuDdHUZBylIX5lJ / NHnSx8rNZR6vfQ2pvxN9VjS1ll2t09SQVWQfZX2FfDJgNJQI / NXyewf0vM + nzMkUk5iihlkkMcKNI5VFkLNRUPQb9BvhV0X5p + VmuJbWfX7SyvYKiayu7Wa3uFIhM 7D0pJFYlUU1oOu3WmKuk / NPyvHY / X3161Wy + tzaebg2s4QXUDhHiLGSgPxchXqvxdMVXaZ + aXlHU 5LWKz8y6e8t9L6FmjQyIZpC5jUR8pRy5OpC064qyz0tW / wCWmD / kQ / 8A1WwK70tW / wCWmD / kQ / 8A 1WxVxXVkHL1YJab + kImjLewYyPT7sVREEyTwRzx14SqrpXY0YVGKr8VdiqhdTvEI0jAMs7 + nHy + y DxZyWpvsqH5 + 3XFWJaz + Y + h6N5h / QGpatBb6gIBdMGtJiixkMQSwlI6RnCqiv5q + VJopJLHzBaak 0ciRGGwtZ7qUu4LKFSGR2b4VJ27A4q3bfmr5QuIg8XmWwMhQSfVjBKJ6M3AfuTL6n2vb36Yqtu / z X8p2cVtPdeYLSG3u4I7qC4a1nEbQytIiycvUpx5xFSexKj9paqo / QfPug6 / cQ22la / YXN3OjyJai J1mpEFMlUaUMCvqCo / ocVZD6Wrf8tMH / ACIf / qtgV3pat / y0wf8AIh / + q2Ku9LVv + WmD / kQ // VbF Xelq3 / LTB / yIf / qtirvS1b / lpg / 5EP8A9VsVd6Wrf8tMH / Ih / wDqtirvS1b / AJaYP + RD / wDVbFXe lq3 / AC0wf8iH / wCq2Ku9LVv + WmD / AJEP / wBVsVd6erDf6xbt7ei4r9Pqmn3YqrWtwJ4RJx4mrK69 aMjFWFe9GU4qk / n3 / lBvMX / bMvP + od8Vd5C / 5Qby7 / 2zLP8A6h0xVPcVQmqf7zJ / xnt / + T6Yqg9R PlO + uY7XUWsri5cTWsUM7RO55en60SqxrXePko9sVSDTtO / J43CxWFvovrzRNZrHGtvykjlZ0aEL + 0GLOCvv4HFUi / NFPIXkzRLe6j8s6ddajdsbSxSWBAqj0GjZmYLyKiM8SoYFq9e4KvLLb81wkBsJ / KugvpTXBuruxjs5IVkkZSjuGaSSMO0bFeXFuu4xpCd3XnXy / wCjb3HlDyhYWFtZ + lJBey20TyRO rNKhj4VWOjTORWp + InY5rM + uMZVH57 / 2fa5WPBYss3 / Ln81b3Ubk6VrzLNeSkmyuI1SMyMTtCR8K V / lO1enXHR6 / xJcMtj0Tm0 / CLCaax5i / NO1fU0sNCiuRSb9GyMUAWRHPpKy + upkV4eLcqrSQlegz ZuKm3kvV / POoXV + vmXSYtMt4FiFhJE4k9cl5RI5IduPwrGQtNq9T2Cp / pH / HJsv + MEX / ABAYqi8V diqEvf8AenT / APjO3 / JiXFVHUPLmgaiZWv8AT7e5acBZjLGrFwqSRryqN6JM6j2Y4qgF / L7yMtvP bLoFgtvdGM3EQt4wrmEs0ZYAb8DI1Pnirf8Ayr / yPzMn6BsBIRGOYt4w1ISGjFaV + EqMVXXPkPyX dW0FrcaHZS29qhitomgjKxo0qzFEFPhX1EDUHfFVfTvKXlfTbtbzT9JtLS7RGjS4hhRJAjhAyhgK 0IiX7sVUvO3mYeWPK1 / rxtvrYsUV / q / P0 + fKRUpz4vT7VemKvM9E / wCcjf0prthpX + HvR + u3cFp6 31zlw9eZYefH0Frx51pUYaV7PgV2KuxVJ9d83 + XdBuLW31a8W1mvQxtVYMefGWGFgOIO / O6j2969 AaKpZB + av5fXFld3sGtQS29lC1zcFOZYQq4iLqnHkw9Rgmw + 1tirb / mn + X6T3MD63AsloW9cHnsE CFnB40KD1V + IbdfA4qj / AC / 518r + YmZNF1CO9dE9SVYw1YwSBSSo + Bqn7Lb / AHYqneKoTS / 95n / 4 z3H / ACffFUt8 + / 8AKDeYv + 2Zef8AUO + Ku8hf8oN5d / 7Zln / 1Dpiqe4qhNU / 3mT / jPb / 8n0xVIIfy z8ox6lJqb28k1697 + kRLJNIQs4na4UoilUAEjfy7jrXG1XRfl / 5TsnN + 6yieHlMb6e4kZ0b1fXeU szUryVSzN2UVxtaeO / nx5n0jzPptlpukXT395p9y8gmVFSOSNoip4tyBLq1NwgU707VxjrMYNH59 G0YZEPHbfStXvJBarBM0jkLGr8kUk7dWouTOpxgXxBj4Uu5mtta3ehC1h5qZIY405pujhlAqARur V3BHsRnN5ZGWSR95Hu5 / c7SAqIRF2gg1QPbMYox6VxEqkgoZFEgUN9r4CaZKMgJAgbk / q / WxIsEF 9Fea / I9t5ku7aa5vbi2it4pIjHbsEZi7pIjcyDx4vErEU + Iha7Ch6h2Sa6BpP6I0i2071jP9XUj1 SoWvJi2yjZVFaKOwxVV0j / jk2X / GCL / iAxVF4q7FUJe / 706f / wAZ2 / 5MS4qi8VdirsVUb26S0s57 pwWS3jeVlHUhFLED7sBKvOpvzw0u1o95p5EfJVKW9xFcTEMG + JVWkVAVAPKQHfpmuw9pRyHYGnIn pzFiP5hfmXD5p0u1XR / rdpZl7iG9gmZYxMCsZXksTyBhuftZDXakiIMSRuz0 + KybDANKu59P1G01 CyCQ3lrIZIpfSjejBSK8ZFdf2vDY7ihzDhkyQkTG5Hu3LeYxkBdBluqfmp55vLYWkl16AdlkWeAG CUBOQKh5yvwk9ajtls9Xm4DxeksI4YcW27K9A / OrStF8vWVnrMWoX2pCN5JLhfTkD8pn4AySyq + w FOmZ + DUjgjxbmnHyY / UaT3SvzXTWL + zsra2jhW7kjja4WdJHQyKDRYnETllLULcWUU75Dh3hGWQQ ogn9v6lOAiPEgNUk89Xl3cRyeT7bVVtbuRNOv75kYmEzyo0gSVhw / dwxvRQFbag + Icdi46DtbLzJ pdjby2 / 5eaaJHi5XawpErRhdQkZU4Au0hESxy7EkuS3amKpRcaT5tdrme1 / KrSwYo4ngJeKM3Lkr 8Dxh2om9eD1A6N0riqb6Hf8A5gaIlwlp5Gs9NNxGoje1SvqSQq8nKf0SxCuTwVWNVZ + pAYhV69gS hNL / AN5n / wCM9x / yffFUt8 + / 8oN5i / 7Zl5 / 1DvirvIX / ACg3l3 / tmWf / AFDpiqe4qhNU / wB5k / 4z 2 / 8AyfTFUXiqU + b45JPKetxxKXkewulRFBLFjCwAAHUnIZBcT7mUeYfJbzTreMSxKUHFdqbdSuaK OKJx8t / xzc4zPEjA0kjIQAvxUqTSpHh7ZixgBYv9nvbzIndkGqzQ3kj / AFd3vDGDLPNxENIkLSSK rMHpzZmPJl70p2zJxaiHID1Hr97TLFLmTt3PSZPKHlfy9HYa1pljceZpbkRNbC6cyhYvTZomWOOL 7UlAkZkXirU3WmbfDpMcdxu4c80jsjZfzZ1n6t9Yg8o6hKjkLEhV0df3bszSqY / hVTG3Su3TfbMu ml6RgShNI / 45Nl / xgi / 4gMVReKuxVCXv + 9On / wDGdv8AkxLiqLxVLZfM3lyIyCXVLSMw + p6waaMc PSYpJyqduLKQfliqrca5o1vGJJ7 + 3ijKSSh4lRQUhNJGBJ6IT8XhiqC1XW9BmsXtf0hbsb4Napxm jG7xyE / FUgUSKQ / 7E4kLbzuD8hNGvLqO4Ovy3GnAMkkVukYZnXku0vKRRxOxHA5gYuz4Q6uRPUGS j5p / Jae0tbSDyuJrtfUmkuvrMsIKlhGE4 / DEKfCchq9GZRAh9rLDmAJJeb + YdCm8v65LpdxMkk9s IjIeIADywJKy05NXjz4 + / XNfqYcMiKPRyMUrF2p6Vpeoa5rUNjYBJLy4LiOEFUHwo0poWPEUCnIx EspIreW / lzSSIb3yesaf + SejXOiWk / mO4urPUIY3S4WGaARKPVcqamOQfZYd83GHSgQAlzcKeXc0 ivKn5K2uh6ja6lJrL3htJhNGBCsYIUUCk836U3ORhoYxmJ3uEnUEx4XpkU0UyCSJ1kQ9HUhgfpGZ zQuxV2KuxV2KoTS / 95n / AOM9x / yffFUt8 + / 8oN5i / wC2Zef9Q74q7yF / yg3l3 / tmWf8A1Dpiqe4q hNU / 3mT / AIz2 / wDyfTFUXiqjd3tpZQG4vJ47e3UqrSysEQF2CKCzUG7MAMVeE + dPy107VvMDDyvc Wd1Ddj1PqCTxIwYluYhFeLRrxrQfZHTbNfl0kxLixmrciGaJFSYnrmga15Y1U2WpIkMsZLQSBVlh lQ9HUyKVYb03WoOavPglily4rDl48gmOdKvl / TvMHmi / fSrE + rVuckaBIYERKD1JBGEXYt4V8N8l HDkmQIDh33QZxjZO76O0DRDpPl2z0uJ1S4trWKB7hF + 1JHEE9SjddxXfOhHJ1pYv5D8ieavL9 + Ln U9ek1GGRZzNbvJLIoeV0ZApkPxcaEc2 + KijsxAkrPcCoTSP + OTZf8YIv + IDFUXirsVQl7 / vTp / 8A xnb / AJMS4qh / Musvo2jT6ils120TRKIEPEn1ZVirXfZefI + wxV4vqdl5S1vUYZZ / y91R5NSuIr27 uXe5jX6xO6v8RQHZfXkIpTenYniUOupfJEdna6dJ5A1lYYVdLZVM3NeM1y7LH8XJ2qvPYUp1PwJy VSj6p5R + r2MEn5c669pNHLdRQO85 + rrGJ147KGLSSx8 / iZvgo9f2Sq9b8i + a4bm8j8u22jS6bBaW 8zyNIzFVmjeFmiXmoZiVulZiehqOxxKWb4FeY / nrN5jtdI0y80jUJ7GNbh5rn6vM8LOZE5JUoRUD 02798xdXl4I8TbihxGlD8l5PMVzoWqajq + s3c8CTBInlkM7r6UfOT ++ E1BR1 + z1x0mXxI8S5ocJp rU / zC8k + YdJawvrjU5beRkkvLX04YnX6rIk3FnQIaM0fGqP03qBxOZbSxG2n / LLTLgq2t65Cl1Ib q20paiOOK9tfUSE1LKwRLvgrM3QcdwCcVUr69 / LgtdWHlvWtXs1M8VnLaLE0sPqWxZ5JY / WeFhIy OX5l / wBpNvh5hV6hoX5x + UNcvYrTTxcs80yQxtJF6YPqBaP8RB4h4VDtWpr9k1xpLOcCuxV2KoTS / wDeZ / 8AjPcf8n3xVLfPv / KDeYv + 2Zef9Q74q7yF / wAoN5d / 7Zln / wBQ6YqnuKoe / hkltuMY5Ojx yKvTl6Uivxr78aYqs / Slt3juAfD6vP8AwTFUBrttoWvaVPpOqW1xPYXPh2ovRuU5cHEi / Eiq32lH fFUo0TyX5H0TV21bS7C5t71wA7hLxg3FDGKqwK / Yan0DCqK80eX / ACv5lgCala3HrIKQ3cVvOkyD wDemQR / ksCPbKM2nhkFSDOGQxOyX6N5K8s6Hps8Gji8gvpreS3OpSQzvMQ6kLXjGigKSp + AL9kYc WCMOQ5onkMuaS23k3zZYzSwaf5t1FNO4wG3M9pNNMrrIjTggoE4sI / h9jx6V5XMFTUvKHmWNr260 HzNf297eXFxcMlzbXTwqsszSxxRqFKoFUrHyKsaDwooVZj5fuL200OytdRea91SKFUuJhDOFklA3 o8iJtXbk1PE4EptYwNb2VvAxBaGNI2I6EqoG2Kq2KuxVZNBFMnCQVFagglSCO4YUIPyxVD / UZxst 9cKo6CkJoPm0ZY / ScVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBU sVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBUsVUrnRxdR + nc3Mk8YPLhLHbOtR3o0RxIV1to 4tY / TtrmSCMnlwijtkWp70WIYgKti0OKGFYYZ3jhReCRpFbKoQgDiAIaAUAFMVdNocU6lJ53lUsr lXitmHJKFWoYeq8RTFVx0cHrdSdS393bdWryP911NTXFVM + X7Y3C3JlJuEChJvRteaheXGjejUU5 tT5nxxVE / Urn / q4T / wDAwf8AVLFXfUrn / q4T / wDAwf8AVLFXfUJW2kvbh0PVKxpX / ZRojj6DiqJj jSNFRFCoooqjoBiqSeff + UG8xf8AbMvP + od8VS3Rb7U7D8rNGu9MtlvL2HSrForZudH / AHMYYfAG b7Ne2FUtk / M7XltNVI8oaj9d06y + uRIEdorhi6KsUTBObOVk5cQvYjtXFVa3 / M3UZpLpG8patCtv FLMk0kYEbrGQvGoqytyajLx2oxHIDdpUHc / mzrdv68LeTNVe6ih9VWRGaB2KlkQOE5VYUh3PtbY0 qP1P8x9TtJ4IIfK2pXMlwInQrGQnGSh2mHIjZ1P7vif2q9BjSqbfmfqPoySw + UNYlImjhhT0QrN6 0PrKzBqcAPsvX7JoOp2VU7 / 807 / TrSzlu / LGoNLduYwkKMwB5hVFWVTVunT7RUdyVaQ5fzVv / wBC 3uqP5R1dPqoHo2hhPrTN6qRsqrTaglDdezeGKUNY / m7q17JdJF5O1RfRI9EyRyR + ovCNmIrH + wzs rfIeOzSqVr + c + pz395E3krWorO0jVxO0D8nYtRkCBPtUFFFfianQGuKo2x / NPUbiNxJ5W1BboW4v UtUAZzByVW2YKeYZxtSjb0PwtRpCjJ + bOtIYV / wVq7m5X1ICIyAqMwUetVf3bjfkvxU + nGko23 / M fWG1eCxn8q6gtvd3z2UN4isyoiymP1pwypwXjxfYnavhuqhrT82ru80yK + tvK2pyhwsjRrGxPosg ZZEPCj1J4geIxpDpvzYvv0Tp2pWvli + mjvrWa8ZTVeKREAIpVHqz8gRUAe + NKt0381dbvUumfyhq NoY4xParcK6l0rACkgEZ9OQeuxK7j4ep34tJRN / + Zmp26aYYPKmp3TaggkkSONv3QrKDU8f + KQRy 415p05bKoN / zb1Vnt0t / KWouZ2kR2dJUjjMLNyJf0jVZECvGafED0FDjSFRvzU1v91MPKGo / VH05 r + TkrCaORZpYVgZBGVq3pBh8VeLVpilZr / 5uarpkcph8l6zcyIUVP3VELSxeqtWQSGijZ6A0NRvT FUyi8 / 61daPe6ha + WLxZrVwkNjcB4ppqzGE8QI2A4fAzb9CfDFUptPzZ8zNKlvd + RdUhnnk42 / Cs kfBiRGZZOC8CepFDQY0qOj / MzV / 0tb2cnlTUTbXUyQx3casRHzk48pwyIEohVtmONKsm / NPVYmEf + EdUeV1jdeMbFP3qK6qzcNnUP8Yp8O + 5pjSFC + / NfXrO8VG8malNbG3jldoVdpVldpFKMhjVeK + k fi513Hw740lU / wCVq6yk6xS + TNWVZEWSORULCj0IV6qoV6Hp440hSsvzZ1m5vorZvKN + gks5771a SED0oXljtzWJaTS8AFU / r2xpLpfzc1YI6R + TdWN0sMkixvGwUyI8qLGWVGI5ekN + Pc + G7SoiD80t UnDr / hPUreZC4pcIyqTEYAxqiOeJE5KtTcAeNA0q23 / NXVDYTXFx5P1aOa2mt4JIEiLlzOXDPDsr Oq8P5RWorTrjSsn8oeYbvXtIF / dadJpkhfiLWblz4lVdS3JI / wCen8cCrfPv / KDeYv8AtmXn / UO + Ksf9GaX8ndHWHVzoUo0 / Smj1QAsYivoNTiCvLnThx6GtCD0wqwyW8vZEt7uy / NaP6shmt76T0 + Y9 eCEOWRasKqqklTQNyruQtVC2QavcXunNafmeSIHlilZoJTbz3MAV5GMiuI + Ahu4l68Cfi + 1iqvPe X7afLpFp + Z0i6rNPpqQ3Bs3klDGHhI0cdSWS5nlSTY8FA49MVWaxf6VIJEP5mmN0ubSYPC8xkigt RLEySiOSi + o9xHzLD9mpr2VVptU1QWWmen + ZMcgLTV1E2zcLhpLgBF4xgRhKgry5bh5V2xVV0m8u oon9T8x / rMVpp13NqM00TRyrI8awLN6bcgixyukir40CijE4qhbeK9b65ZR / mVJNIsUl5X05w0Ei ymIlX5klXa8RViNeVFKjFUYusWk3mG2vH8 / Jd29msMrWfCWG2ZIljaSd5o24enJ6LlS1VO + 5 + I4q hrPzBo9nqyQH8zlaA2twJbI83BklQxxSCZmLJx5pIqg7lWI / aOKrra9k8vNb / pP8zJXhsYUju4Ws / tFLVWjLKwdo5D6iMVr8VKh5i2KrtNkudQ1O3s9J / MwvOzPFNY + m0vqzqxD8XkYsqfu + PwnZvc4q pTXR1CzsdKtPzLkSdmh088LaRpJptzxJD80kpIlaNWiEtvyOKrL7zDpkd1p / o / mlHEi2620aorS + oYLeMTSMebrVngaQFqkluNT3VRS3b2tvHaap + Zn + kSt + 6ufRMKlfghCq / IVHq2z / ABcjUBm / mxVT s31KG0W7f80DeWzFY5pPqxCepJaM3IlWJiU + qr7UCexUUVSe0tdTl1KbSv8AlbMiT2fPTJbWW3lh kaaFR9ZZfUdSxLRE81JoaKrfFuqm512ea5 + pt + YsSXTxfVx9TVrj051nZld6KiBBCIlaRtmbl0DU KrjdzzpPZD80W9a3tAJpFtyrQzXZiW3lajLU + o4HA9qjb4sVQ2mX + p6Zf2yx / mMmpQRNOt3A0czM jlW9IIoW49QJ6iq3M9uVCxpiqXfpfV7S5Wz1L8yZfrbRyK1vaQPcwerM7KqrO / ps6xItFb4SWFd6 kYqntpqcln5ftV1Hz60SR3Li3nlinDSRW4CHmZOMjOk7NzBJG3Hcx1xVTuk1a / 8AVj0 / 80Y4o7KO 4uOSxO0ixxoDI0rGQ19OKYdejdqriq7yvqUMNvYxn8zf0p9WWORplhc81hYvJ6gLOCsqclQtUs2w rwoFV13qSjRrvToPPf1rzT67m11CRriC2t4ooPUnRxGJIyEhieTm43qu + 4OKoC61a0ZLbTbb81Y1 WK3R5XcSEPGD6TPJOsilKyTCh59N2qEGKq + r6pBp2oancr + ZslhBetPqUNs9vLMYI50LxKqyM3wK nFgoAFBUAcicVZFrt35WvLS1udP81tYyQXT / AFm8jnuZ4HdWWaZQpkZBxadWX9lV22A + FVjem3ay RjT / APlZkkn1O4ETxXMc1vMfq0U3NOTMsrr6iFudd / s1NEGKt319Bba3cxWv5om1h2DUJZEtUia5 9h2 + UscbSyPIsUIBAV / hU0IG + Ks18qT2V15tuH0XzI99pFraCB9Ff1ZvRkCxAOZ5SXMg4 / GHJIr2 PLFKe + ff + UG8xf8AbMvP + od8CpNZx3sn5SaOllpsOrXLabpvCwuSqxOOMPIsWIA4LVx7jCrCrPRv MHC2toPy50n / AEglruULDHDCWBiZSolJkZA7BvbbqBihE6v5a81zytH / AIV00aPd3RJtreNGnjSa 3RLkuVaJf3hUIaOK8dyopiqvrieZodRt3j8i2N9eRpDLdXaQp8Ej3M0cYjIfkwjWON + td6nh3VV4 dD1K8m1kXn5fabaubW5fTplEEgnuVd / RSahj + FxHH / zaDQKrL6HzF + h9Psp / y + 064FxG8b2i + m0E U5n / AHSuFD8IgZneQ / F + 0aYql8Wk + cZrmW7k8gaabm9tYba5dn4RCEky + k0HqlHZHii + MUbYeAoq itSt / Og0t7nTvy + 0ttWu7We3u / jgIRoZGMMZHKMyI4ghoeSkGh3psqvl0nzZaW0f1X8v9IuJmMtv cKnoxK1tKimgUsaL8boUNR1pQHFUtGi + ZJvMciyflxpYtbh3NvdyQQ1WCJIOCykSFQzc2X / YdDXF Ux1BPNF5MLm4 / L7Tr3Ub + 2hl1BZTCWaVC6FDK7HkI1VDQj4eVPfFVfSdDvIvNmny6h5EsrGzs5pB HqlkwHGWVY6SGBGAZTNK5qwbj12ozFVRZfNgvnaDyZYX8ukXIggnNv8AUmeSIKVu7cyv9hvTX7HL jWnI0aqqX3HlvzHc2kF435e6KLyG4aJrJoISRZrbxIpjf1V3WSWUj4akLxoOVcVT79HeYb7R72 + 1 jyTpjXlmYobbR09K5M / 79ZnlWYlFVE9WRhGy7tv33VSrj51i05YIPy406K4muVguULQvD9V9P6uH Ull5cI1pRqVFNqtTFUbENfjFprFt5Csl1J7m5nnuJPSinjcELJcnkQ1ZWLuBy3XjuDiqFitvNn1k yR / lxp0DW8cR9U + hVwj28SQRlXh3I + ZqfhpGBT4hiqIGha / b3FxEPI2lzQ6hPPDLIEiXjaWlvFJZ + r8berzuQdtvs + JriqX + XPK3mO2v4frf5e6YhPqLPfQXAgHMRgGQQ85VX1vSTjxNUZj4MzKq6W / n SGCDSv8AAenyaUixSQ8JEjaH0oPSSsZlZ3ZBUfaBIPHqa4qirfy7qurppMGueRtPt2ntRHqfxIyQ cjGkwiEcgAYRoOLDcVAB + EllUHBaeZvqszj8vNMQG2nHBhFGZGmjWNouHNqM3BQ + 5qFO / wAWKqmt aV5qsrm1t9C / LnSZIZRDDNN6kKiOKREa4Q04bIZHVW9iQN91URDp + uMzXA / L7TEpcPC6K0Du8NwI obhqgha + nLKrAmlPhOy / EqhJ9C8wfpZ5U / LzSVkKvIbwJAxciJpYY + PNeNZ0jVidvhrSlKKrNZs / N8xe5b8u9Kv7kWcMRikEL + pyLR + h6rPRFhi + FtjX5UxVX8tWvnWW4sbXWvIWmWttcSKdVuYBAy1l twk4Wh2GChSoSvJtlpTFV89l5ytOF5p35f6Wb / 6zNKH5W6uizAujcg4 + NfWdZOxbcYqhrDT / ADhz kN9 + W + kpb25WSNI / q7F + NuiII15EAxleFD1ptTriqbeWf8ZaVYXVxbeRrHTbqd4ytvbSxRswZz6n qMGYEkcd + xqx5dMVZD5gfVZPys1OTV0SPVX0O4a / jjFEWc2jGRVHJ9g1R9o4EoGJ9GX8m9PTWS66 bPo9lbztGoZ19eGOJGQEEcg7ggnYdcKsDstR / LfXNJuW0 / UNVdrW4lAltYY7VjJPMjsIlCqlAjot NgUYd60UICyuvytsLyC + tvMOu8IXFyka0MDSW5 + ssDEqhQ0no7grvyB27KrtR1L8uL / R9duLHWda e9Ecd3LOFBlWJLma1jC8 / TBX1dQMjIzgt9vriqKl / wABWmn3d3N5g8wena3cEVyoJEscrxJcqitS gUJZlTxOxA8FJVUNQf8ALm41a4nm1TXIY7jULwx8CkcMc8tx6sjxKtJIyJFZQSKkda0xVDadJ + XG rQwzDX / MjkoZpbeWUEHgkSfvuIKMWaNQSOpYb7VCqZXur / l5Ya / Y6s9 / rkRS / e5uJIuKxsYlW4 / 0 lF / eSx8X5fCpJD064ql0p8gSW9nBe + YdfaOGwkvI5IQsSsGEMs0xWjMHq0cYqTuzbkHliqY67o3l y0h0KK / 1nXbjTUspbpb + 0lRI39Y / vC8DVkXhx9RhueQr9oGqqCuLn8qlh0tJNQ1sC4sbq5tdYTjH J6U97SZWoFkEpe1JD8f2eQNSKqpjqVt + X7aFpkcus69d2tbqc3DMHm / dSCGSaQyqGrFJbkjgKjj4 UBVQ / lq4 / LaXV7WW11zXr9ksb8hbg1DxKEmnjfkolY8QGjA25VYHkcVQ9fy2a91W4fzH5im52 / Ce 4BIVjb21Wo6Ivx8mWQ9AzKOqq2Kps2oflums3NlNrWsF76xtIWMteEkVskDqwZlqHlW2CvyFWLMP CirGp08hLDb3V15l8x22m3MESwcWjaRjaMjAkqZWHqckoOI4qCK7jFU6vrX8tbCXV7S71TWmtzDd aa7bERhpfr0i29V5xsptOC1Aqd6b8sVQlz5j / KuWDT421vVltrMzGZY4aSXLylFUNQHiipZU48fs uNxXFUPbXf5e2F / FPqWt + YZYY5hcC2kA9F4VZI / TliQuzLyISlB8BCrspoqirq78iz3lzrlz5g16 3066lSSop6aMs9xMK8S7FJBbNRONQQCfiNAqgILj8qbbzG0tvr / mB7 / Vbm1soLRl4RoskqmEfvUQ emnNaVbb4TSuKpxrmtflfO2m6TNqutU0qa8it5YQUZRcESGMyBVkYJxj9Pj8Q5KOqkKqgbex / LrT XguX1fXHayt4Uki / dcYzeOLkyOAKF1aYDku3xGhbsqmeiweVZ9Shig1zWU0 / V7 + yutIPER8fqc08 KwM3NnaN5mI / u1oFWuwJxVJf03 + Uge1vLbVfMNnbztNcvb27elG / rFrtzIv + 7A7TLwUfZJ7AnFUT cXX5fX + tXl2mq + YYL5JfXvTbyww8A7 + pHGXqpfiCWXc8a74qmtnD + XZ8lvLB5h2hNPk1CS0E32JD JqKmTiIQgK2 / 70SoKArxP7XKqqL8gp5Ig8z6Bb6brGtXNyLRpdPW7lDQTxS27ApKqUXlH6TuaqP3 jHc / Dir1zUL6CwsLm + uCRb2kTzzECpCRqWag77DAl8zeffzi84T + aLTSIrua1nv / AEhZ6XYF7eSC eWSSJYLhz6TSmvp8m5gA1oo3yGXLHHAzkajEWfcFAJNBLtc / MnzP5M1wJcX + oPbvbyR2sv1l3gF6 Zi5mdX5K / BCE4MlG + 0T2zB7L7RjqsfFyPd9x + Lm63RHBIDmCPwHta + a7vzB + WfmSS8gMU66VdTQS / APXtJoZlgnKRvKsTt6TB4 + VVI7VoNk4SbaPBrdx + Vmiw6HJDDqb6Zp4hkuF5RhfTiMlVIap9PlT brgVKZNL / OVNIcW11paaobiGUKoC2wjVmaZI / wB0XCuVX7VWp3BqcKEC + m / nzFo6s02iXd + ZOU1u IqJ6ShwypyWMc5VYA8mpWu4XFKIttK / OifSw89xpllfluSRRohXjSN1Wf4JFY81fn6dNySDTjRQi jpH5vzQxia / 0yJmhJvFgj + 3cCdwKepG44NblQSd9qe + KoSXSPzw / R1yYrvRBqDpCLYekeAkNGmeQ mPryB6V + 0SB0xSjLzS / zdDpFp9xpUVuEhR5ZEJchUT1PhEdK8w5Hb2G2KFBrH865CFjn0uH034Ce VAZSo4BnQIjKA3Gqg79a / s0VUZdI / PJktT9c0cU9VLy2jjpEQGHpBOcZbh6ZYUJqKKd / ixVONb0f 8yXvb290fUbWL1XiFjY3C84YU9BRKXPCrhpi5IFDxh3t6KpQdxpX5wTaVaxC80mC / wCZa5khjb00 RZImVIxLHJX4VkG47 / coVLLTvzeklt31C80pHVZFuDBGxT95I + 8YdC + w4Hdt1FPtfFiqCfTPzz / S k0sN3odvZfVeMMYikZhcGJXNDxUlRKpjWv7LFqEgDFKNj0782jp9vDLPpK3clzOdQnjjIQ25hVYQ iMjbhy3LlU0A7EjFDVxp35vS6XD / AKVpP6U + rqsxMbGL6z68jep8SMeKxCIUHX4qb8cUqFzpH5vx tGtjPpBtRaqhSeOsqziyVWIKRqlGugSdugTanIYqoHR / ztlu7wXF3o7Wk8nJCkZ9RQVSM8OcbChX l9vkeJYV + zRQq3WjfnMJ7qe0vNEpzKWkDQOB6XJyJXbiT6pBXYfDUt1xS1f2H5yiNEtm02SRIfUu JkWNfUkFWWKPmv2lc0BYBeFf2jih0Gk / m8sk017 + h5JAnGBrSMLIoNxCzANKveIzdx8Rr4UVWz6b + dIntVR9IlhEhV5nQNIqhX4u / wACA7hV + DenH / KOKrrnSvzguRYwq2lJGJ0k1F7lFl2SC2flAqx0 BF2szgsK1 + jFKHk8vfnJDapHp0 + iW0k9rDFecYQqrJGDHWMLF1WMIPiqu1FAG2KExj0v832mla4v NJWIAvatBEVnRxIvwBnR04MnPcrXoDU1OKqNvon5wtaSwXV7pDTCSNbe69Gr + hxkEpcGPhzZvTrR aUriqBu9C / Pe6luaX2h30TySrAFiYkQmOQR8iY3JIdlr / k174pR9vo / 5sprGn3U0 + nXFn8P6VhdU DyKHZgodYa8o6niem / TqcUPQkt7dCpSJFKKEQhQKKOij2HhgSp6hYwX9hc2NwCbe7ieCYA0JSRSr UPbY4q8L88eTPOC + fl80XOlLqFxDbQ2VjfWUDzl3iDSC6lij3jk5hEoRxUHYsFocXW6SOoxnHIkR POuo6j3H5 + bPHk4TdWxXzH5a8zeeLCxsRodw0vqj1XjtZo443W2LREzSmOMgzTFZgxXpyq2YPZvY sNJIyjKRu9jVdPurbuDk6jWyyx4SHskmg6vpn5Za4 + tSRPqp0KS0dbcMIo4bS1lESAsWLNWR2Zj3 anQDNy4aeWvkPT7S1htbXUdUhtrdFighW+m4oiAKqjfoAKY2qr/g23/6uuq/9J039cbV3+Dbf/q6 6r/0nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrq v/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/ 9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0 nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/Sd N/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J03 9cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1 xtXf4Nt/+rrqv/SdN/XG1d/g23/6uuq/9J039cbV3+Dbf/q66r/0nTf1xtXf4Nt/+rrqv/SdN/XG 1UrryHp93azWt1qOqTW1wjRTwtfTcXRwVZTv0INMbV//2Q==

xmp.сделал: 24506840-e125-4ed2-883d-f66360216c50uuid: 57b6d866-f47e-fa45-9052-836941098374proof: pdfuuid: 2C14F88282F6DC118F6BE383581202D8uuid: 14809b42-9e46-fa4d-A314-d609ecd9fcf3xmp.did: 3189169b-20c2-44ff-8135-f590a2f0706auuid: 2C14F88282F6DC118F6BE383581202D8proof: pdf

savedxmp.iid: 3189169b-20c2-44ff-8135-f590a2f0706a2017-03-01T13: 54: 34-06: 00 Adobe Illustrator CC 2017 (Macintosh) /

savedxmp.iid: 24506840-e125-4ed2-883d-f66360216c502018-03-27T13: 28-05: 00 Adobe Illustrator CC 22.1 (Macintosh) /

1FalseFalse11.0000008.500000Inches

ArialMTArialRegularOpen TypeVersion 5.01.2xFalseArial.ttf

Arial-BoldMTArialBold Открытый тип Версия 5.01.2xFalseArial Bold.ttf

MyriadPro-BoldMyriad ProBoldOpen TypeVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Bold.otf

Голубой

пурпурный

Желтый

Черный

Группа образцов по умолчанию 0

C = 0 M = 0 Y = 0 K = 0CMYKPROCESS0.0000000.0000000.0000000.000000

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 45 Y = 60 K = 0CMYKPROCESS0.00000045.00000060.0000000.000000

C = 0 M = 50 Y = 5 K = 0CMYKPROCESS0.00000050.0000005.0000000.000000

C = 0 M = 90 Y = 100 K = 0CMYKPROCESS0.00000090.000000100.0000000.000000

C = 100 M = 20 Y = 100 K = 0CMYKPROCESS100.00000020.000000100.0000000.000000

C = 100 M = 40 Y = 15 K = 0CMYKPROCESS100.00000040.00000015.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000

C = 25 M = 100 Y = 25 K = 0CMYKPROCESS25.000000100.00000025.0000000.000000

C = 40 M = 40 Y = 40 K = 0CMYKPROCESS40.00000040.00000040.0000000.000000

C = 40 M = 70 Y = 100 K = 0CMYKPROCESS40.00000070.000000100.0000000.000000

C = 75 M = 90 Y = 0 K = 0CMYKPROCESS75.00000090.0000000.0000000.000000

AquaSPOT100.000000CMYK100.0000000.00000055.0000010.000000

СинийSPOT100.000000CMYK100.00000050.0000000.0000000.000000

Синий СерыйSPOT100.000000CMYK50.00000040.00000130.0000010.000000

Голубое небоSPOT100.000000CMYK80.0000015.0000000.0000000.000000

КоричневыйSPOT100.000000CMYK50.00000085.000002100.0000000.000000

Темно-синий SPOT100.000000CMYK100.00000089.99999810.0000000.000000

Лес зеленыйSPOT100.000000CMYK100.00000055.000001100.0000000.000000

ЗолотоSPOT100.000000CMYK5.00000020.00000094.9999990.000000

Трава зеленаяSPOT100.000000CMYK75.0000005.000000100.0000000.000000

ОранжевыйSPOT100.000000CMYK0.00000044.999999100.0000000.000000

Красный SPOT100.000000CMYK15.000001100.000000100.0000000.000000

ФиолетовыйSPOT100.000000CMYK44.99999989.9999980.0000000.000000

PANTONE 298 CVCSPOT100.000000CMYK75.9999999.0000000.0000000.000000

PANTONE 300 CVCSPOT100.000000CMYK100.00000043.0000010.0000000.000000

PANTONE 642 CVCSPOT100.000000CMYK18.0000010.0000000.0000006.000000

21.0.2 Библиотека Adobe PDF 15.00 конечный поток эндобдж 3 0 obj > эндобдж 13 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 23 0 R / TrimBox [0.H% wZl-; 췈}> bf3SU6`p’SG_ & o] Z xy_K3% Q۹! Fҧ2 “ZɖeSl̓E% agr \ 6WS9sȳaKJN) hB -; $ ܦ m # {‘O ߂ o3Oq @% `] _4HDy> 5 {9+ ގ Marf ﻹ Dq8 {6ld ޔ ו x ޶ Dv-NHgk ں m} TˇK⧥R27 # {OTCP_rLF9] QzDmhɍ6q% G: g47) F ?} Jy; * _ ‘~ lFϬZ? X = tq: = ii! BfS | j⓼dxqV {WWĩZ

Вот почему закрытым водопроводным системам нужен расширительный бак

Не каждому дому он нужен, но для тех, где он есть, расширительный бачок может предотвратить некоторые разочарования, беспорядки и более чем несколько головных болей.

Расширительный бак позволяет куда-то уйти излишкам воды, когда внутри водонагревателя нет места, а линии подачи заполнены.В закрытой водопроводной системе это маленькое устройство может помочь домовладельцу избежать серьезных головных болей. Добавьте это в свой контрольный список для профессионального осмотра дома и сделайте все возможное для своих клиентов.

Что такое закрытая водопроводная система?

Закрытая водопроводная система пропускает воду через линию подачи и не выпускает обратно, кроме как через канализацию и канализацию. Если вы подумали, что это описывает все водопроводные системы, вы окажетесь в хорошей компании.

Многие люди не осознают, что вода иногда может течь назад по водопроводу.Когда вода нагревается, она расширяется. В уже заполненной водопроводной системе воде нужно куда-то уйти, поэтому она идет по пути наименьшего сопротивления.

Закрытая водопроводная система предотвращает возникновение обратного потока. Обратный клапан, установленный на линии подачи, создает односторонний путь для поступления воды. Оттуда ей нужно куда-то идти, когда она расширится. Сертифицированный домашний инспектор Рубен Зальцман пишет для блога Американского общества домашних инспекторов, что в доме без обратного клапана регулятор давления может предотвратить обратный поток и создать проблемы того же типа.

Обратные клапаны бывают самых разных размеров, форм и стилей.

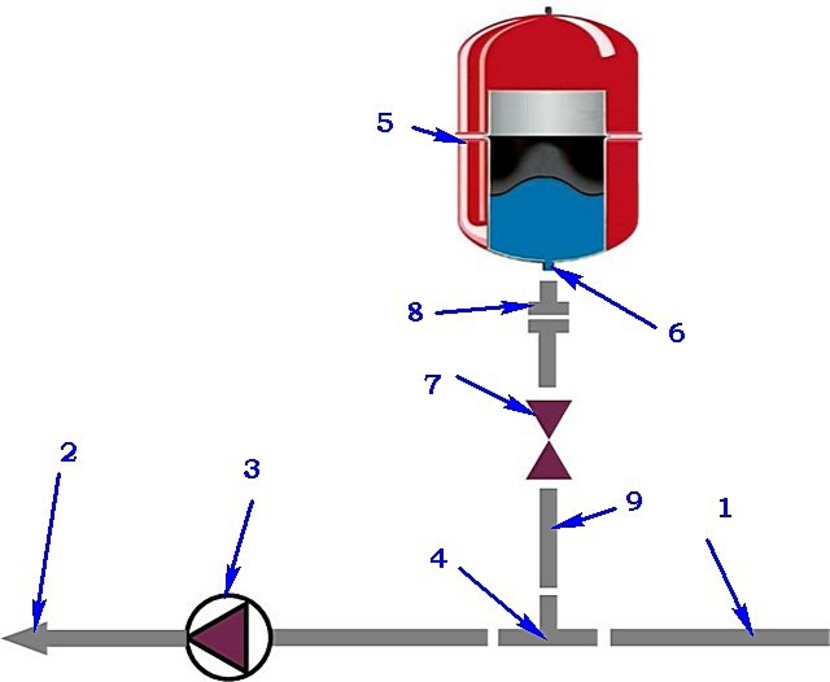

Для чего нужен расширительный бак?

Зная, как работает закрытая водопроводная система и обратный клапан, вы, вероятно, имеете хорошее представление о работе расширительного бачка. Это резервуар, который может быть задействован по мере необходимости. Когда вода нагревается и расширяется, излишки стекают в емкость. Это так просто.

Расширительные баки обычно устанавливаются на стороне подачи холода рядом с водонагревателем.Но они могут быть где угодно, поскольку давление нарастает во всей закрытой системе. Близость к прибору не имеет значения.

Компания

Fast Water Heater Company заявляет, что резервуары работают лучше всего, когда они установлены «после запорного клапана». В отличие от того, что говорят некоторые производители расширительных бачков, угол наклона бачка не критичен для его работы.

Что может случиться без него?

Когда вода расширяется, давление может быть впечатляющим. Подумайте о каждой водопроводной арматуре, каждом соединении, каждом соединении и клапане в доме.Каждое приклеенное, припаянное или зажатое соединение является потенциальной точкой отказа при повышении давления воды.

Одна из наиболее частых проблем случается с водонагревателем. Клапан сброса давления может протечь, и в этом его работа. Если вы заметили воду на полу рядом с водонагревателем, возможно, это не неисправный резервуар, а клапан, который защищает систему, если она не в порядке.

Зальцман говорит, что в домах, где требуется расширительный бачок, могут быть и другие симптомы. При повышении давления в линии туалеты могут беспорядочно наполняться.Смесители также могут протекать.

Расширительный бак не является жизненно важным, но если в доме он нужен, а его нет, он может создать головную боль домовладельцам. Обрыв линии снабжения возможен, но это не самый вероятный сценарий. Чаще всего клапан сброса давления на водонагревателе протекает и оставляет беспорядок.

Когда вы составляете контрольный список для проверки дома, добавьте расширительные бачки в протокол проверки сантехники. То, что вы узнаете, может избавить ваших клиентов от хлопот и сэкономить немного денег в будущем.

Готовы ли вы к следующему поколению приложений для отчетов об осмотре дома? Загрузите наше приложение для осмотра дома для Android или загрузите его для своего iPhone сегодня.

Превентор обратного потока

и обратный клапан: в чем разница?

Предохранители обратного потока обеспечивают лучшую защиту от загрязнения городской водопроводной воды

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении.Нормы и стандарты моделей Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах систем противопожарной защиты, а обратные клапаны являются необходимыми компонентами устройств предотвращения обратного потока. Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем основные различия между устройствами предотвращения обратного потока и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют и другие важные применения, их нельзя считать безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевых инструментов и наборов инструментов для проверки обратного потока , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Обратные клапаны и устройства предотвращения обратного слива: почему они не взаимозаменяемы

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкостей, газа или полутвердых веществ в неправильном направлении.Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в пожарной спринклерной системе при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунт-сила на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого желобчатого обратного клапана на месте до тех пор, пока поток воды не толкнет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки столь же высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам.Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла – еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором обратное направление потока ниже по потоку вызывает резкое закрытие клапана, что приводит к волне давления, которая распространяется по всей трубе и повреждает трубу. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Предохранители обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда изменения давления в водопроводных трубах вызывают просачивание воды из строительных систем, таких как спринклеры, ирригация или водопровод, обратно в главный городской водопровод.Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем для устранения обратного потока требуется около 500 часов, что обходится в 14 800 долларов.

Как и обратный клапан, предохранитель обратного потока – это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача – поддерживать поток воды из водопровода в трубы здания.Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды, предотвращая резервное копирование и загрязнение непитьевой воды в системах здания.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными профессионалами, чтобы убедиться, что они надежны и функционируют должным образом.

Обязательно обратитесь в местное управление водоснабжения, чтобы узнать о конкретных требованиях к устройствам предотвращения обратного потока в вашем регионе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Преобразователи обратного потока с двойным обратным клапаном (DCV) распространены в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неудобства или вызывать эстетические возражения, но не создавать опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, собранных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше усиливает защиту дублирующих обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление питания.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и слива воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то сантехнические нормы обычно требуют наличия предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения в случае их попадания в городское водоснабжение. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: для систем питьевого водоснабжения требуется более надежная защита Обратные клапаны

используются для предотвращения обратного потока в различных областях, от систем отопления, вентиляции и кондиционирования воздуха до отстойных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и менеджерам объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или ваши руки.

QRFS предлагает набор обратных клапанов для противопожарной защиты и других применений. У нас также есть ключевые инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Этот блог изначально был размещен по адресу QRFS.com/blog . Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Контрольный список для выбора правильного обратного клапана

Представьте, что вода или другая жидкость, например нефть или газ, течет по трубе.Вам нужно, чтобы она текла в одном направлении, а не «назад». Вот тут-то и пригодится обратный клапан.

Важно использовать обратный клапан правильного типа, чтобы избежать проблем или повреждения трубопроводных систем. Вот наше простое руководство по типам обратных клапанов.

Назначение обратных клапанов

Обратные клапаны предназначены для предотвращения обратного потока жидкости по трубам. Обычно они закрыты до тех пор, пока не пройдет жидкость. Они также могут перекрывать клапан, если давление на выходе становится выше, чем давление на входе.

Для правильной работы системы важно, чтобы обратные клапаны устанавливались через определенные промежутки времени.

Выберите правильный тип обратного клапана

Существует несколько типов обратных клапанов, каждый из которых служит для разных целей. Давайте посмотрим на 3 основных типа.

1. Поворотный обратный клапан

Поворотный обратный клапан – один из наиболее распространенных типов обратных клапанов. Он состоит из корпуса, крышки и диска с шарниром.Шарнир позволяет диску качаться вперед и назад (как шарнир ворот).

Поворотные клапаны удерживают поток жидкости вперед. Вы можете найти их в различных конфигурациях, включая традиционные, двухдисковые и наклонные.

Распространенное применение поворотных клапанов:

• Механизмы унитаза со сливом
• Насосные системы для воды и сточных вод
• Канализация
• Пожаротушение и предотвращение наводнений
• Работа с такими материалами, как газ и жидкости

Поворотные обратные клапаны немного больше, поэтому они лучше подходят для ситуаций, когда требуется полнопроходной клапан и где пространство и поток не являются проблемой.

2. Поднимите обратный клапан

Обратный клапан подъема работает как шаровой клапан. Вместо шарнира для открытия и закрытия клапана используется поршень или шар. Они предназначены для использования в условиях высокого давления или высокоскоростного потока.

Общие области применения подъемных обратных клапанов:

• Водопроводные трубы
• Системы отопления
• Насосы
• Бытовое использование
• Промышленные процессы:
  • Трубопроводы
  • Нефть и газ
  • Продукты питания и напитки
  • Биофармацевтическая промышленность
  • Морская промышленность

Подъемные обратные клапаны можно использовать как в горизонтальных, так и в вертикальных трубопроводах.

3. Поршневой обратный клапан

Поршневые обратные клапаны аналогичны подъемным обратным клапанам. Отличие заключается в том, что в конструкции реализован «дроссель», состоящий из поршня и цилиндра. Это создает амортизирующий или демпфирующий эффект, что снижает вероятность повреждения труб.

Поршневые обратные клапаны

доступны в нескольких различных конфигурациях, включая Y-образную и 90-градусную конфигурацию.

Они часто используются вместе с запорными и угловыми клапанами, а также в трубопроводах, которые часто меняют направление потока.

Использование поршневых обратных клапанов:

• Нефтегазопроводы
• Насосы для воды и сточных вод
• Водопроводные трубы

Поршневые обратные клапаны хорошо подходят для ситуаций с высоким давлением и высокой скоростью.

Выбор обратного клапана

Обратные клапаны предлагают эффективный способ управления прямым потоком жидкости по трубам и трубопроводным системам. У них есть много применений в бытовых и промышленных ситуациях.

Однако вы должны подумать о потребностях вашей системы, чтобы выбрать правильный тип обратного клапана.Вам также необходимо подумать о размере и других характеристиках труб или систем.
