Нужно ли ставить фильтр перед насосной станцией: Фильтр перед насосной станцией нужен, или он ставится только после нее?

Фильтр предварительной очистки для насосной станции

Насосные станции для дома

• 24.09.2020
• Опубликовано Pump specialist

11 Июн

Для бесперебойной и долговременной работы насосной станции используют специальное защитное оборудование. Фильтр предварительной очистки воды для насосной станции – это простое и эффективное средство для решения проблемы с загрязненной жидкостью.

Но стоит помнить, что основная задача фильтра – это не улучшение качества воды для повседневных нужд, а очистка ее для защиты оборудования от поломки. Устанавливают устройство на всасывающей конструкции станции.

Назначение механического фильтра

Содержание

• 1 Назначение механического фильтра
• 2 Замена картриджа механической очистки воды (видео)
• 3 Степень очистки воды
• 4 Фильтр предварительной очистки  – виды

Большое количество загородных домов и коттеджей качают воду не из центрального водопровода, а из колодцев и скважин. В этой воде содержится много механических примесей в виде песка, глины, листьев и другого мусора, который засоряет гидроаккумулятор станции. Это приводит к поломке оборудования. Чтобы предотвратить проблему, перед насосными станциями в качестве предварительной защиты нужен механический фильтр.

Разработчики устанавливают специальные фильтры, работающие с погружными насосами. Монтируют такие очистители прямо на насосное оборудование. Наряду с преимуществами, такой подход имеет недостатки. Так, работа предварительного фильтра создает ощутимые помехи давлению и напору насосной станции и транспортируемой среды.

Поскольку сам фильтр для насосной станции подключен к реле давления, то при его засорении останавливается подача воды, так как он перестает пропускать воду через себя. Насос же в это время продолжает работать в обычном режиме, так как сигнал об отключении, передающийся реле, к нему не поступает. Эта ситуация не исключает выхода оборудования из строя.

Во избежание подобных неисправностей нужно подключать предварительный фильтр перед насосной станцией. Это позволит производить очистку фильтра по мере загрязнения, однако защитить удастся только гидроаккумулятор, а не весь насос. Для защиты помпового оборудования требуется установка реле сухого хода.

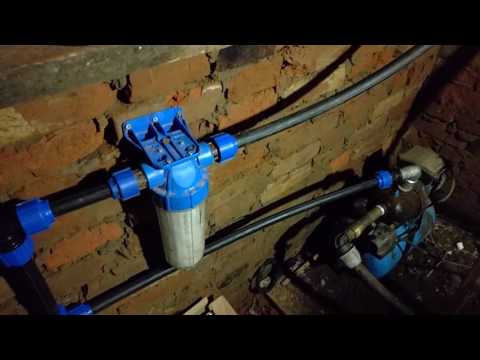

Замена картриджа механической очистки воды (видео)

Степень очистки воды

Фильтры, устанавливаемые на всасывающий шланг для насосной станции, производят очистку рабочей среды двух степеней:

1. Грубая очистка.
2. Тонкая очистка.

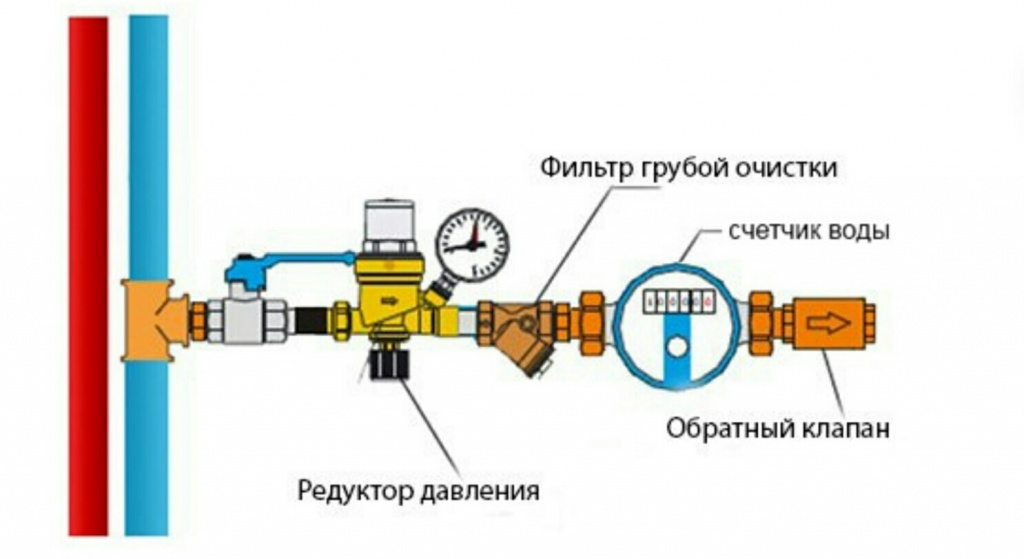

Фильтр грубой очистки воды избавляет воду от примесей песка, ила, ржавчины, глины и другого мусора из скважины или колодца. Такие очистители выпускаются в разных интерпретациях, но все они работают по одному принципу: фильтр задерживает в себе все грубые элементы, а в трубопровод поступает уже чистая вода.

Величина частиц – до 1 мм в диаметре. Устройство по мере его загрязнения необходимо обязательно снимать и чистить, а после устанавливать обратно.

Фильтрующий элемент в устройстве – мелкоячеистая сетка или колба с картриджем из нетканого полипропилена или полиэфира. Если размер частиц больше размера ячеек фильтра, то они задерживаются внутри колбы, а очищенная вода поступает на насосную станцию.

Так же конструкция очистителя может иметь вид сетки, которая крепится на всасывающий шланг для насосной станции или же быть выполнена в виде колбы, устанавливаемой в водопроводной магистрали.

Фильтры тонкой очистки способны задерживать микрочастицы до 1 мкм в диаметре. Изготавливаютих в виде колбы, в которую вставлены фильтрующие картриджи из волокон полипропилена или полиэтилена, намотанных на пластиковый сердечник. Монтаж такого устройства тонкой очистки осуществляют после фильтра грубой очистки. В качестве дополнения используют также мембранные очистители, которые делают воду уже пригодной для питья.

Фильтр предварительной очистки  – виды

Очистители воды бывают следующих видов:

1. Входной фильтр. Используют для погружных насосов. Устанавливают на всасывающие шланги погружных насосов. Это оборудование очищает воду от грубых примесей и служит надежной защитой техники от засорения.
2. Входной для насосной станции с обратным клапаном. Устройство выполняет очищение рабочей среды от примесей, а обратный клапан для насосной станции предотвращает отток воды из системы, поэтому корректной работе самовсасывающей помпы ничего не грозит. Для монтажа используют резьбовое соединение G Вместе с очистителем обратного клапана применяют шланги, которые крепят с помощью хомутов и переходников.
3. Устройства предварительной очистки. Монтируют на подающую магистраль перед насосом. Изготавливают в виде колбы с картриджем, который необходимо периодически промывать от накопившихся примесей. Колба выполнена из прозрачного пластика, что позволяет контролировать уровень загрязнения фильтра.
4. Центральный. Очищает воду в системах полива, наземных и углубленных в почву. Благодаря использованию именно этого вида фильтра, продлевается срок работы всей системы. Монтаж осуществляется в разрыв трубопровода. Съемная конструкция легко снимается и устанавливается обратно после профилактических работ.
5. Всасывающая сетка. Используют для ручных насосов, автоцистерн и мотопомп. Изготавливают в виде сетки, помещенной в специальный корпус с элементом для подъема жидкости. Благодаря встроенному обратному клапану, система остается постоянно наполненной даже при выключенном двигателе насоса. Это позволяет сохранять начальное давление рабочей среды, что способствует быстрому запуску насосной станции.

При выборе фильтра руководствуются массой твердых частиц и желаемой производительностью насосной станции за один час.

Современное оборудование позволяет осуществлять водоснабжение загородного дома или коттеджа в режиме «эконом»: открытие крана запускает подачу воды, а закрытие отключает систему. Фильтр предварительной очистки для насосной станции дает возможность использовать мощность насосной станции по максимуму, и защищают ее от попадания вредных примесей, вызывающих поломку.

Похожие записи

Фильтр для насосной станции – классификация, устройство каждой категории и отличительные особенности

Содержание:

1. Разновидности фильтров
2. Конструктивные особенности

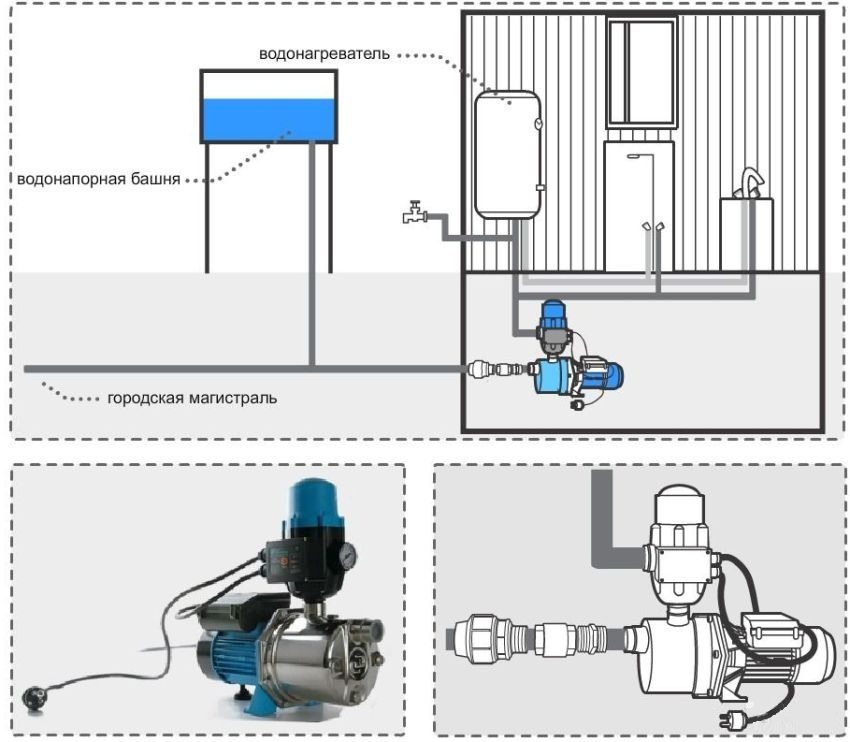

Водоснабжение загородного дома – это забор воды или из колодца, или из скважины. Понятно, что по многим причинам подаваемая в дом вода не всегда может отличаться повышенной чистотой. Особенно это касается колодцев и песчаных скважин. Артезианские гидротехнические сооружения могут обеспечить водой с высокой чистотой. Поэтому, при организации локальной водопроводной сети, необходимо позаботиться об установке такого прибора, как фильтр для насосной станции. Именно это устройство защищает оборудование и водопроводную систему от заиливания.

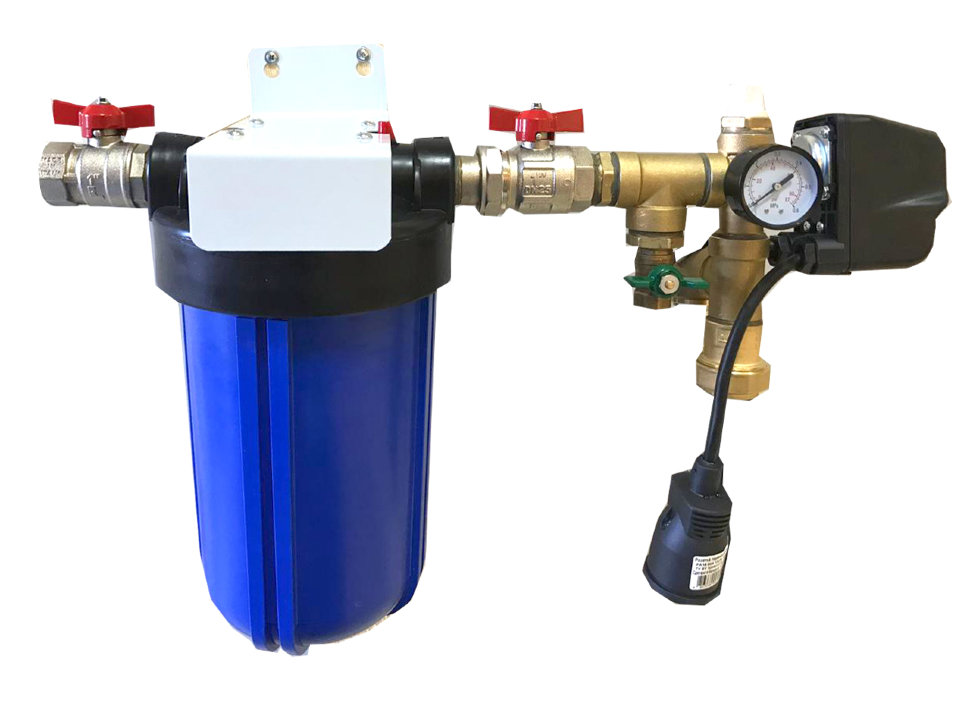

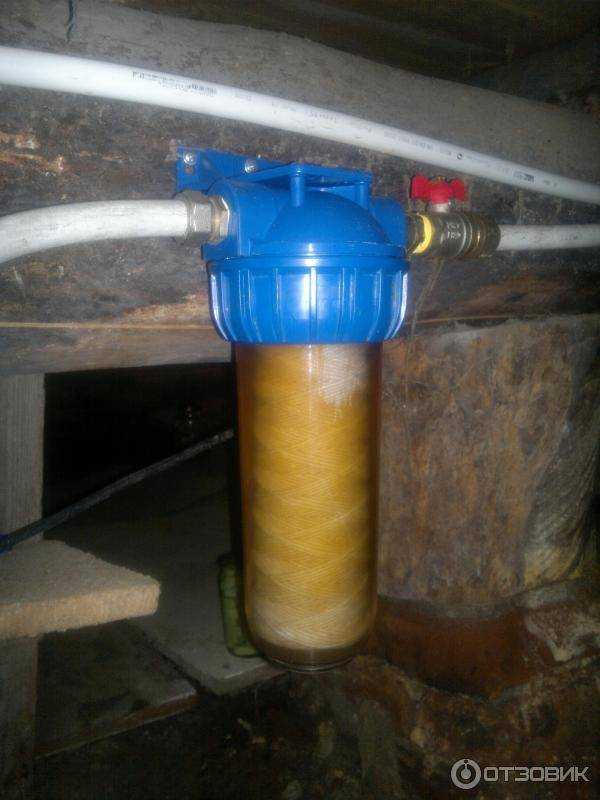

Фильтр-колба для воды

Включения ила и песка негативно сказываются в первую очередь на самом насосе и на гидроаккумуляторе. У первого снижается эксплуатационный ресурс, второй просто забивается, что приводит к необходимости его чистить. И если со второй проблемой можно справиться своими руками, прочищая мембрану с определенной периодичностью, то вторая проблема связана с денежными вложениями, которые пойдут или на ремонт насоса, или на его полную замену.

Необходимо отметить, что чем грязнее вода в гидротехнических сооружениях, тем быстрее из строя выйдет насосная станция. В этой ситуации выход один – установить фильтр перед насосной станцией, который бы сдерживал взвешенные частицы внутри воды.

Отчасти проблема очистки воды решается устройством глубоких скважин – чем она глубже, тем чище получаемая вода. Но на больших глубинах можно столкнуться с еще одной проблемой – насыщенность железом. Такую воду можно определить и без проб — характерные ржавые подтеки на сантехнике, неприятный металлический вкус. В этом случае необходима очистка воды из скважины от железа. После анализа проб можно установить точное количество примеси в воде и подобрать наиболее подходящий фильтрующий элемент.

Возможно изготовление системы очистки и своими руками.

Разновидности фильтров

Все фильтры, которые используются в комплексе с насосными станциями, делятся на две группы.

• Фильтрующие приборы грубой очистки. Основная их задача – это не пропустить через себя частицы размерами не больше 1 мм. То есть, с их помощью можно сдерживать песок, небольшие камешки, металлические окалины и так далее. Обычно фильтр грубой очистки – это или сетка (металлическая или синтетическая), которая устанавливается в трубопровод перед насосной станцией, или колба с той же сеткой внутри. Она также устанавливается перед насосной установкой.
• Приборы тонкой очистки. Соответственно фильтры данного типа могут сдерживать частицы размерами меньше 1 мм. У них одна модификация – колба, внутри которой установлен сменный картридж. Последний – это полиэтиленовые нити или волокна, которые обмотаны вокруг пластикового сердечника. Устанавливают фильтры тонкой очистки после фильтров грубой очистки.
  Место расположения – или до, или после насосной станции.

Внимание! Если в систему домашнего водопровода устанавливается фильтр тонкой очистки мембранного типа, то поступаемая вода в дом может использоваться в качестве питьевой.

Разнообразие моделей

По степени очистки приборы могут разделяться на три категории:

• с обычной степенью очистки, так называемые бытовые варианты;
• с очисткой воды средней степени;
• высшая степень водоочистки.

Есть еще она классификация, которая разделят фильтры по способу очищения.

• Механические. Это те приборы, о которых говорилось выше, то есть, с использованием картриджей и сеток.
• Ионообменные. Их используют для смягчения воды. Они задерживают соли, железо и другие химические элементы, ухудшающие качество забираемой воды.
• Биологические. Уже по названия становится понятным, что внутри колб используются элементы на основе микроорганизмов, которые активно влияют на обменные процессы внутри жидкости.
• Электрические. Об этих фильтрах для воды насосной станции можно сказать, что после них вода становится полностью обеззараженной. В процесс очистительных мероприятий внутри приборов используется озон, который под действием электрического тока освобождает воду от таких элементов, как марганец, сероводород, железо, хлор, все виды тяжелых металлов и даже от нефтепродуктов.
• Физико-химические. В них используется процесс абсорбции. Эффективная технология, которая решает основные проблемы очистки воды. Фильтры этого типа сегодня очень популярны.
• Обратный осмос. Еще одна очень эффективная технология, которая отличается экологичностью. Она позволяет избавиться от всех загрязнений в воде.

Устройство мембранного фильтра

Конструктивные особенности

В настоящее время производители предлагают разные по конструкции фильтра для очистки воды для насосных станций. Отличаются они друг от друга в основном возможностью сдерживать частицы разных размеров и местом установки.

• Сетчатые входные фильтры. По сути, это обычная сетка (металлическая или синтетическая), которая монтируется в воде на входном отверстии. Отверстие может быть насосным, то есть, это нижний торец погружного насоса, или шланговым, когда на всасывающий шланг надевается сетчатый фильтр. Основное его предназначение – это сдерживать большие примеси.
  Сетчатая модель
• Предварительный. Этот элемент обычно устанавливается перед насосным агрегатом. То есть, тот же фильтр грубой очистки для насосной станции в виде колбы относится к данной категории. Обычно эти приборы изготавливаются из прозрачного пластика, внутри которого установлен сменный картридж. Прозрачность колбы дает возможность чисто визуально отслеживать степень засоренности прибора. Самое главное, что заменить картридж и промыть колбу своими руками очень просто.
• Входной фильтр сетчатого типа с обратным клапаном. Это комплексный подход к реализации сразу двух функций в одном приборе. То есть, конструкция в первую очередь сдерживает частицы, чтобы они не попали в водопроводную сеть, а, во-вторых, обратный клапан сдерживает обратный ток воды внутри вертикального водопроводного участка. Для обычных насосных станций, несамовсасывающих, это решение проблемы вторичного пуска агрегата. Нет необходимости заливать воду в напорную систему от насоса до места водозабора.

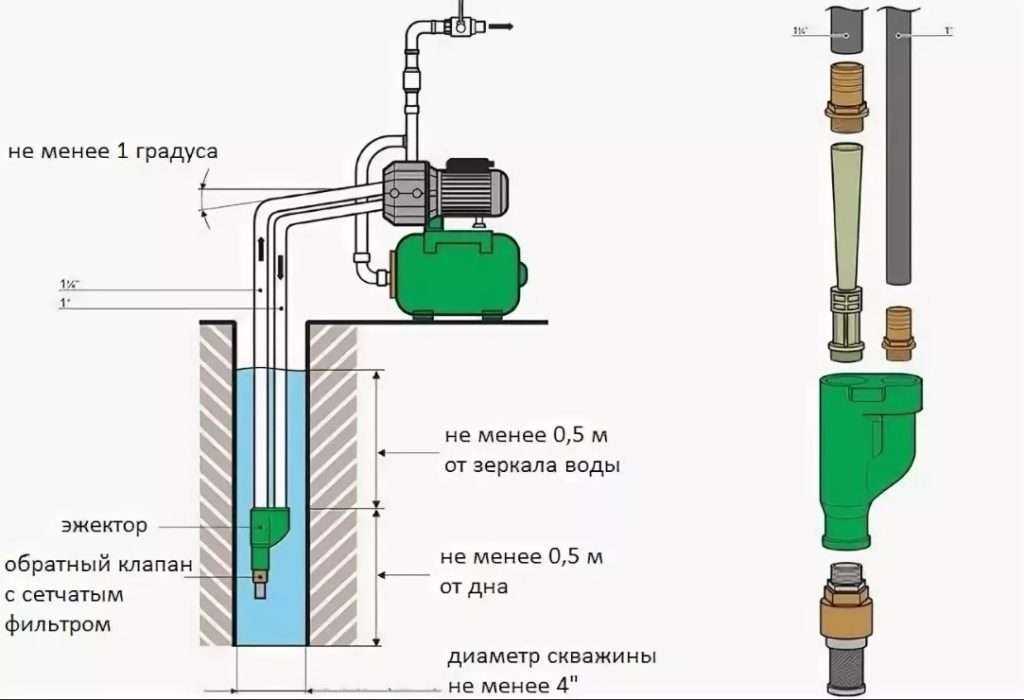

  Сетчатый с обратным клапаном
• Фильтр центрального действия. Их обычно используют в системах полива, реже в водопроводной сети, входящей в дом. Устанавливают их между участками шлангов, располагаются они на открытом месте, что упрощает обслуживание в плане очистки.
• Всасывающая сетка. Это сетка в корпусе, которую надевают на шланг. Данное приспособление обычно используется при водозаборе из открытых водоемов с помощью мотопомп, автоцистерн и ручных насосов.

Как видите, многообразие фильтров для насосных станций огромно. Выбираться в первую очередь придется с учетом мощности используемой насосной установки, концентрации взвешенных частиц в воде, вот почему так важно проводить анализ воды из скважины или колодца. И, конечно, не надо забывать и о предназначении той или иной конструкции.

Специалисты же говорят о том, что если организовывается водопроводная сеть, которая будет поставлять воду в дом для бытовых нужд и питья, то необходимо, как минимум, устанавливать в трассу сразу два фильтра: грубой и тонкой очистки. А для питья придется добавить и мембранный прибор. При этом фильтр грубой очистки необходимо установить до насосной станции, а тонкой после. Хотя, чтобы увеличить ресурс эксплуатации насосных установок, рекомендуется и фильтрующий прибор тонкой очистки установить до насосной станции.

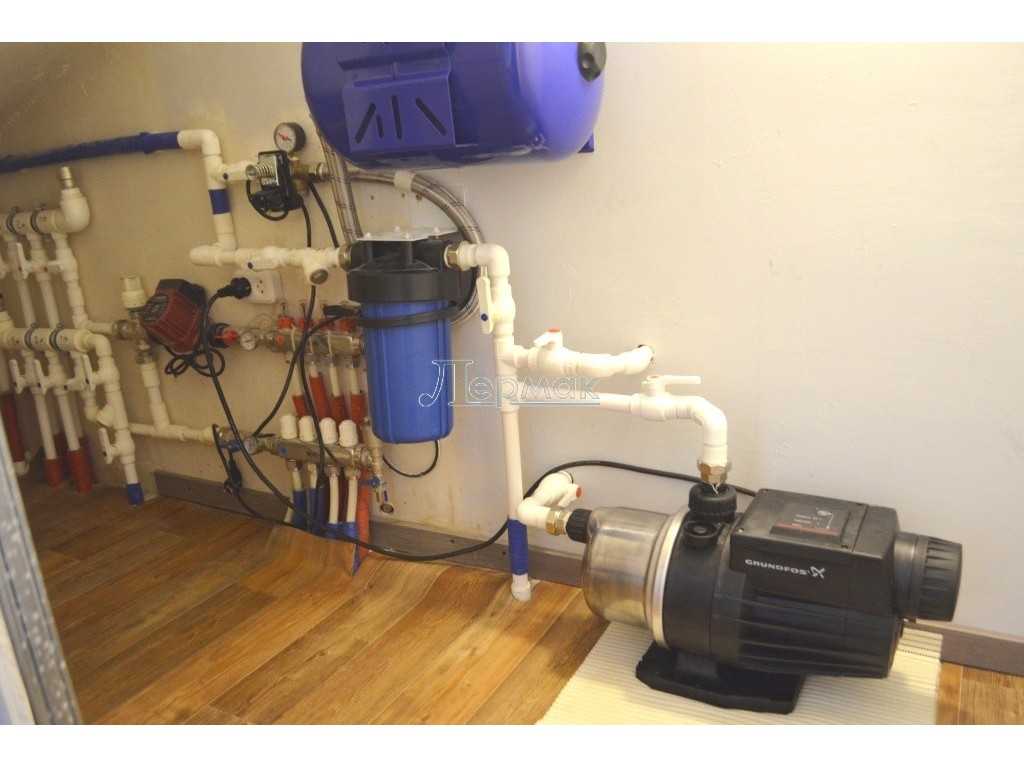

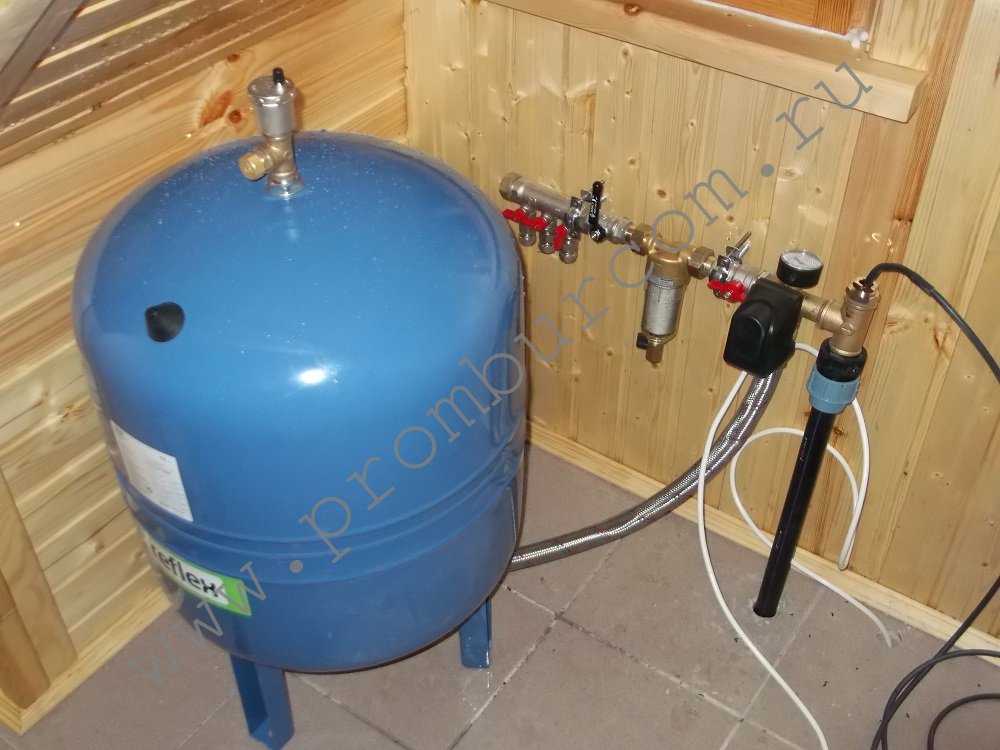

Фильтр перед насосной станцией

Фильтрующий элемент грубой очистки

Как уже было сказано выше, данная фильтрующая система представляет собой сетку. Именно от размеров ее ячеек будет зависеть качество фильтрации. Сегодня с ужесточением требований к питьевой воде многие производители стали устанавливать в фильтрующие приборы сетки, которые могут сдерживать примеси размерами до 0,3 мм. Конечно, это снижает срок между очистками прибора, но увеличенное качество воды стоит того. При этом вкладывать дополнительные денежные средства в очистительный процесс не надо. Сетка изготавливается из нержавеющей стали, так что срок ее эксплуатации бесконечен. Основные вложения – это собственное время, которое потребуется для проведения чистки.

С недавних пор производители на рынок выбросили более технологичный вариант сетчатого фильтра. Он снабжен манометром и сливным клапаном. Для чистки открывать этот прибор не надо. Нужно только открыть сливной клапан, через который все отложившиеся загрязнения выйдут наружу. При этом, чем больше давление воды в водопроводе, тем чище окажется прибор в конечном итоге. Правда, надо отметить, что эта разновидность по цене намного дороже обычных видов.

Фильтр грубой очистки со сливным клапаном

Колбовые элементы

Необходимо отметить, что к колбовым конструкциям относятся фильтры и грубой очистки, и тонкой. Все зависит от плотности самого фильтрующего элемента. Все они являются моделями со сменными картриджами. В настоящее время есть комплекты фильтров, в которых уже установлены оба варианта. Их называют многоступенчатой фильтрацией.

Чтобы сравнить данный вид с сетчатым, необходимо понимать, что это совершенно разные конструкции, и у них совершенно другие задачи. При этом первые дороже, у них большие габаритные размеры и, конечно, необходимость постоянно менять картриджи. Но они в разы эффективнее. Хотя многие сегодня предпочитают устанавливать в локальную водопроводную сеть и сетчатые фильтры, и колбовые.

Фильтр тонкой очистки

Существует несколько видов фильтров тонкой очистки, в которых используются разные фильтрующие элементы. Как уже было сказано выше, самый простой – это прибор, в котором используются волокна полимера. Более сложный – это мембранный тип, который разделяет водный поток на две части: один – это чистая вода, второй – это раствор, в котором собраны все растворенные в воде соли. Поэтому первый из них уходит в водопровод, доходя до потребителей, второй сбрасывается в канализацию.

Проволочная модель

Есть в этой категории и так называемые проволочные фильтры. Это последнее изобретение, в основе которого располагается колба в виде цилиндра, вокруг нее навита проволока, обмазанная стеклом. Вода, выкачиваемая насосом, попадает во внутреннее пространство колбы, а дальше под давление проходит через проволоку. При этом через данный барьер пропускаются лишь молекулы вода, остальные вещества остаются внутри цилиндра. Очень эффективная технология.

Как видите, многообразие фильтров для скважинных насосов огромно. Выбирать необходимо с учетом конкретно поставленных задач. А они будут поставлены только после проведения анализа. Потому что от структуры воды, от ее чистоты будет зависеть и выбираемая модель, а соответственно и будут сделаны определенные денежные вложения. И чем больше в источнике загрязнений, тем более дорогой фильтр придется поставить. А, как показывает практика, лучше подходить к решению данной проблемы комплексно.

Не забудьте оценить статью:

Что такое насос для септика и зачем он вам нужен?

13 сентября 2021 г. 26 мая 2017 г. Джеймс Кларк

Что такое насос для септика?

Насос для септиктенка часто относится к погружному водяному насосу, который устанавливается либо в последней камере септического резервуара, либо в отдельном отстойнике насоса после септического резервуара. Насос для септика представляет собой небольшой электрический водяной насос, который можно погружать в сточные воды. Поплавковый выключатель включает и выключает насос по мере заполнения камеры водой. Небольшая крыльчатка в насосе вращается, когда насос включен, что затем выталкивает воду через трубопровод, к которому подключен насос.

Зачем нужен насос для септика

Насос для септика необходим, когда вам нужно перекачивать стоки из септика или очистных сооружений на более высокий уровень. Это может быть необходимо, если у вас есть повышенная площадь просачивания или впитывания. Это также может быть необходимо в ситуации, когда место окончательного сброса сточных вод расположено выше по склону от выпускного отверстия септика, поэтому сточные воды не могут течь туда самотеком.

Установка насоса септика в септик

Насос для септика можно установить либо в существующий септик, либо на насосную станцию ​​после септика. Если ваш септик представляет собой однокамерный септик, рекомендуется не устанавливать насос непосредственно в резервуар. Если вы установите насос для септика в однокамерный септик, вы будете выкачивать осевшие твердые частицы из резервуара. Эти твердые частицы затем могут засорить зону впитывания или фильтрации.

Если у вас есть 2-х или 3-х камерный септик, вы можете установить погружной насос для септика в последней камере резервуара. Рекомендуется установить насос для грязной воды, способный перекачивать мелкие твердые частицы размером до 30 мм. Невыполнение этого требования может привести к засорению насоса мелкими твердыми частицами.



Установка насоса септического резервуара в отдельный отстойник насоса

Установка насоса септического резервуара в отдельной камере или приобретение комплектной насосной станции является лучшим вариантом для откачки стоков из септиктенка. Насосная станция в сборе обычно имеет насос, предварительно установленный в камеру с необходимыми задвижками и обратными клапанами.

Фильтры для септиков

Фильтры для септиков, которые также известны как щетинные фильтры или фильтры для сточных вод, по возможности должны устанавливаться перед насосной станцией. Эти фильтры — очень простой и эффективный способ защиты вашей помпы. Когда сточные воды поступают в насосную камеру, любые мелкие твердые частицы улавливаются и задерживаются в фильтре сточных вод. Этот фильтр должен быть установлен в тройнике 110 мм/4 дюйма под люком, чтобы его можно было легко снять и промыть 1-2 раза в год.

Сигнализация и средства управления насосом септиктенка

Если вы устанавливаете насос септика, всегда полезно установить сигнализацию насоса септиктенка. Обычно они состоят из поплавкового выключателя, подключенного к небольшой панели сигнализации. Если насос выходит из строя, уровень воды в насосной камере повышается, так как вода не откачивается. Повышение уровня воды активирует поплавковый выключатель, который, в свою очередь, вызывает звуковой сигнал и мигание маяка. Также доступны сигналы тревоги с функцией набора номера GSM. Сигнализация септика заблаговременно предупреждает вас о сбое насоса или засорении, позволяя заранее принять немедленные меры, если ваши канализационные трубы забиваются и затапливаются.

Стоимость насоса для септика

Стандартный бытовой насос для септика не является дорогим товаром. Как правило, они стоят 150 фунтов стерлингов / 175 евро. Если вы наймете профессиональную компанию по обслуживанию септиков для установки насоса, они могут снова взимать ту же сумму за установку насоса. Если у вас большая коммерческая септическая система или если вы перекачиваете воду на большое расстояние или на значительную высоту, может потребоваться более мощный насос.

Очистка воды и фильтр для насосной станции. Зачем нужен фильтр для насосной станции? Всасывающий фильтр

Фильтры-осушители с антикислотными свойствами имеют герметичную конструкцию и могут применяться на всасывающих линиях для очистки систем холодоснабжения и кондиционирования воздуха от продуктов сгорания двигателей компрессоров и других сервисных работ.

Твердый сердечник фильтра, состоящий из активированного алюминия и молекулярного сита, способен поглощать вредные кислоты и воду. Предлагаемые фильтры-осушители изготовлены для паяного соединения и ограничены шестью типоразмерами.
Фильтры-очистители имеют герметичную конструкцию и могут применяться на всасывающих линиях для очистки систем холодоснабжения и кондиционирования воздуха от механических примесей.

В металлический корпус установлены несколько рядов сеток и патронный фильтрующий сердечник, фильтрующие элементы которого способны эффективно очищать систему от механических частиц размером до 15 мкм.

Назначение и технические характеристики:

• Минимальное падение давления благодаря внутренней конструкции.
• Высокая способность поглощать кислоты и влагу.
• Два клапана Шредера для измерения перепада давления на входе и выходе из фильтра.
• Медные трубки для пайки.
• Фильтрация частиц до 15 микрон.
• Диапазон рабочих температур: -40 С … +70 С.
• Максимальное рабочее давление: – 35 бар, – 31 бар.
• Высокая антикоррозионная защита внутренней и внешней поверхностей фильтра.

Совместим со всеми хладагентами CFC, HCFC, HFC.

Место монтажа и монтажа:

• Фильтр-осушитель должен быть установлен как можно ближе к компрессору на линии всасывания, но перед гасителем колебаний.
• Защищайте корпус фильтра от прямых солнечных лучей и вибрации.
• Не торопитесь вынимать герметичные пробки, чтобы предотвратить попадание влаги и грязи в фильтр.
• Установку манометров на сервисные порты производить осторожно, ограничивая крутящий момент на ключе во избежание разрушения сварного соединения ниппеля с корпусом фильтра.
• Стрелка на паспортной табличке фильтра указывает направление потока. Обратная установка снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может разрушить внутренние части фильтра.
• При пайке направляйте пламя горелки в сторону от фильтра во избежание перегрева. Используйте влажную ткань или теплорассеивающую пасту.
• Если общий вес фильтра-осушителя может вызвать вибрации трубопроводов и поломку соединений, необходимо закрепить корпус фильтра специальными скобами.

Всегда заменяйте фильтр, если поглощающая способность существующего снизилась.
– Рекомендуется изолировать корпус фильтра для уменьшения перегрева всасываемого газа.

Сегодня сложно представить загородный дом, частный дом без автономного и независимого водоснабжения. Для обеспечения водой жилых домов применяют насосные станции, подающие воду из колодца в систему трубопроводов дома и поддерживающие давление.

Для длительного использования и работоспособности оборудования необходимо использовать фильтр для насосной станции. Перед насосной станцией на всасывающем устройстве устанавливается фильтр. Фильтр служит защитой от ила, песка и т.п., содержащихся в воде.

1 Зачем нужен фильтр?

В загородном или частном доме в качестве источника воды используется колодец или колодец. В воде из таких источников обязательно будут присутствовать различные механические примеси, к которым относятся частицы глины, песка или мела. Такие примеси негативно влияют на насосную станцию ​​через некоторое время использования. Со временем механические частицы забивают и разрушают гидроаккумулятор, после чего насосная станция придет в негодность. Фильтр предварительной очистки воды для насосной станции – оптимальный вариант с точки зрения эффективности очистки воды, безопасности и долговечности оборудования.

1.1 Типы фильтров

По степени очистки воды можно выделить два основных типа фильтров:

1. Тонкая очистка. Частицы, задерживаемые такими фильтрами, могут быть размером менее 1 микрона. Тяжелые металлы также могут попасть в ловушку. Фильтр тонкой очистки представляет собой колбу со сменным картриджем. Этот картридж изготовлен из полиэтиленовых нитей или волокон, намотанных на пластиковый сердечник. Обычно такие фильтрующие элементы устанавливаются после грубой фильтрации воды. Дополнительно можно использовать фильтры мембранного типа, после чего вода будет пригодна для питья.
2. Грубая очистка. Фильтрующие элементы этого типа способны задерживать частицы размером до 1 мм. Такие частицы в виде песка, ила, гальки, окалины и т.п. могут содержаться в водопроводе. который пропускает отфильтрованную воду дальше в насос, а частицы большего размера из сетки остаются. Такая сетка устанавливается на конец всасывающей трубы, либо на линию подачи воды устанавливается колба.

Если фильтр забит, он будет работать с низкой производительностью. Это необходимо при его осмотре и очистке.

Фильтры можно разделить на следующие категории по назначению:

• бытовые, простой сложности;
• средняя очистка;
• , имеющие высшую степень очистки воды.

По способу очистки воды фильтры делятся на следующие категории:

1. Ионообменные. Такие фильтрующие элементы используются, когда необходимо смягчить воду, удалить марганец и железо.
2. Биологический. Очищение здесь происходит с помощью микроорганизмов. Они активно влияют на обменные процессы.
3. Механический. Эти фильтры предназначены для защиты бытовой техники, например, стиральных машин, и сантехники от загрязнения.
4. Обратный осмос. На сегодняшний день такая очистка считается самой экологичной и эффективной. С его помощью можно полностью избавиться от содержания каких-либо вредных веществ в жидкости.
5. Электрика. Такая очистка воды осуществляется с помощью озона, при очистке выделяются марганец, хлор, сероводород, железо, тяжелые металлы, нефтепродукты. В ходе таких операций обеззараживание происходит в полном объеме.
6. Физико-хим. Эта технология нашла свое применение против растворимых примесей путем сорбции и получила широкое распространение благодаря высокой эффективности.

2 Типы фильтров

1. Входной фильтр для погружных насосов. Этот фильтрующий элемент устанавливается на всасывающей части, непосредственно на насосе. Вода очищается от крупных механических частиц и примесей благодаря специальной защитной сетке.
2. Фильтр предварительной очистки для грубой очистки. Этот элемент требуется устанавливать перед насосом в контуре водоснабжения и очищает воду от крупных механических примесей. Этот элемент выглядит как колба, в которой находится картридж из пластика. Для удобства отслеживания загрязнения колба изготовлена ​​из прозрачного материала. После засорения вы можете быстро и легко снять колбу и промыть ее.
3. Входной фильтр с обратным клапаном для насосной станции. Этот элемент монтируется на конце трубы забора жидкости на насосной станции или самовсасывающем насосе. При этом выполняются две функции: а утечка воды из насосной системы предотвращается обратным клапаном. Этот элемент способствует правильному запуску самовсасывающего насоса. Обычно обратный клапан имеет резьбовое соединение G1, с помощью которого можно подключить всасывающий шланг к насосной станции. Шланг для насосной станции должен выдерживать давление в системе водоснабжения.
4. Центральный фильтр. Используется для очистки в подземных или поверхностных системах орошения. Система с фильтром такой конструкции позволяет оборудованию служить долго. За счет установки (в разрыв трубопровода) и съемной конструкции, его очистка не требует больших трудозатрат.
5. Всасывающая сетка. Представляет собой фильтрующую сетку, встроенную в специальный корпус. Нашло свое применение при использовании автоцистерн, ручных насосов и мотопомп.

Выбор подходящего фильтра зависит от мощности установленной насосной станции, нагрузки этой станции и веса твердых частиц. Для того, чтобы обезопасить себя и свою бытовую технику, лучше использовать сразу два типа фильтрующего элемента. На входе нужно установить фильтр грубой очистки воды, который будет отсеивать твердые частицы и примеси. После него, что благотворно скажется на работе насосных станций и другого оборудования.

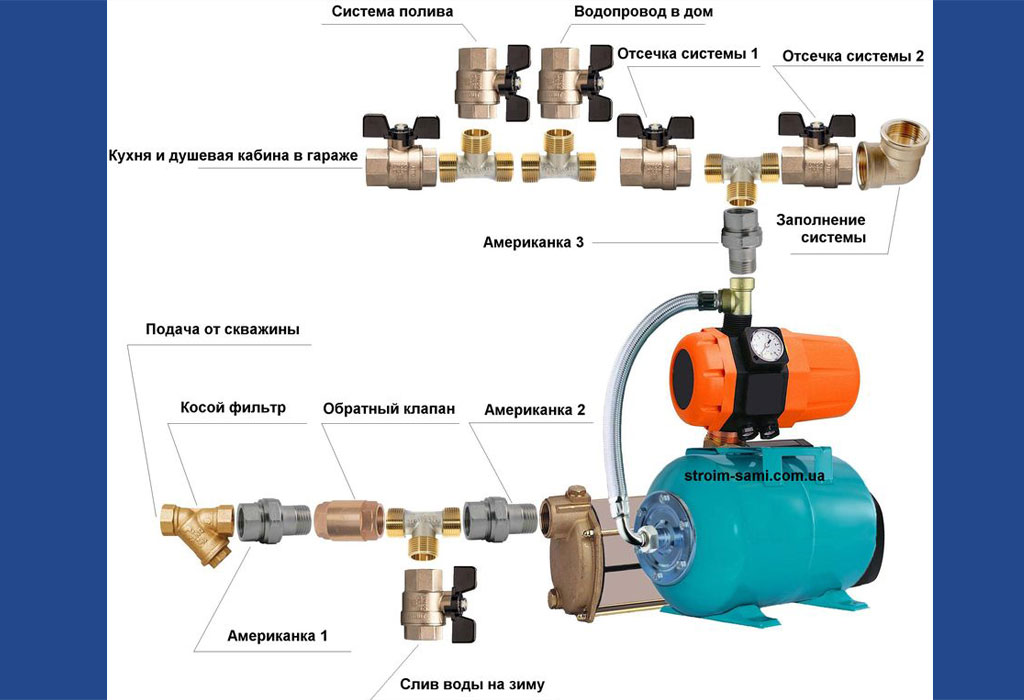

Для правильной сборки водопроводной системы необходимо соблюдать последовательность:

• фильтр грубой очистки воды;
• Станция насосная;
• фильтр тонкой очистки воды;
• кран (смеситель) для подачи воды.

Шланги, опускаемые в колодец или скважину, ничем не оборудованы.

2.1 Какой фильтр установить для колодца с грязной водой? (видео)

2.2 Фильтр предварительной очистки

Принято считать, что фильтр грубой очистки является первой линией защиты. Его также называют механическим фильтром. Такой элемент обычно устанавливается перед станцией и отфильтровывает твердые частицы и примеси в воде, что положительно сказывается на работе насосной станции и другого оборудования.

Назначение фильтров может быть различным и это связано с материалами из которых они изготовлены и степенью очистки. Фильтры грубой очистки могут изготавливаться различных размеров и в основном изготавливаются из металлической сетки. С такой работой они справляются не очень хорошо, но такая сетка способна улавливать мелкие частицы до 0,3 мм. Благодаря этой особенности и невысокой стоимости они завоевали большую популярность в сантехнических системах.

Для контроля создаваемого давления в системе имеется более технологичный фильтр, имеющий сливной клапан и манометр. Для промывки фильтрующего элемента не нужно разбирать сам фильтр для этой операции. Но по цене он будет на порядок выше простого сетчатого фильтра.

2.3 Фильтры с волокнистыми фильтрующими элементами

Для еще более тонкой фильтрации, среди грубой фильтрации, используются фильтры со сменным элементом, изготовленные из различных волокнистых материалов. При отсеивании рекордных показателей по грубой очистке (до 100 мкм) эти фильтры не создают значительного сопротивления образующемуся потоку воды. Многие владельцы насосных станций в целях экономии устанавливают такой фильтр перед станцией, чтобы не производить последующую фильтрацию.

Несмотря на свои преимущества, у таких фильтров есть и недостатки. Их нельзя сравнивать с сетчатыми фильтрами из-за высокой стоимости, больших габаритов и необходимости замены фильтрующего элемента. Такие фильтрующие элементы, несмотря ни на что, предпочтительнее сетчатых, так как они надежнее защищают насосное оборудование. Грубую очистку без тонкой очистки следует использовать в тех случаях, когда вы не против своей бытовой техники, смесителей, насосов, водонагревателей, так как грубая очистка не способна полностью очистить для вас воду.

2.4 Финишный фильтр

Такая очистка относится ко второй ступени водоподготовки. На этом этапе очистки из воды удаляются мелкие частицы, которые не были собраны при грубой очистке. Элементы тонкой очистки устанавливаются непосредственно после фильтра грубой очистки. Такие фильтры способны очистить всю воду, которая подается в дом. Бытовые фильтры этого сделать не могут, так как предназначены для определенного положения заборника. Элементы тонкой очистки должны иметь большую пропускную способность и устанавливаться сразу после насосной станции.

Основным элементом такого фильтра является мелкозернистая мембрана, которая способна пропускать только молекулы воды. После начала фильтрации вода разделится на два потока. В одном потоке будет течь чистая фильтрованная вода, а в другом концентрат, состоящий из растворов солей и механических частиц. В результате первый поток идет в кран к потребителю, а второй стекает по канализации в канализацию.

2.5 Проволочные фильтры тонкой очистки

Это одно из последних изобретений, в корпус которого намотана тонкая проволока, покрытая стеклянной оболочкой. При работе всасывающего насоса молекулы воды проходят через этот фильтр, а все грязные частицы остаются в специальной колбе.

2.6 Защита насосных станций и фильтров

Часто насосные станции выходят из строя при работе без воды. Чтобы решить эту проблему, некоторые погружные насосы оснащены встроенной защитой от перегрева двигателя и работы всухую, которая его блокирует. Самый распространенный вариант – установка реле сухого хода. Напряжение сети подключено к реле защиты от сухого хода. У реле сухого хода отходящие провода к реле давления не идут. При наличии в трубопроводе воды с требуемым давлением насосная станция будет работать. Когда вода исчезнет, ​​реле сухого хода отключит станцию.

При монтаже трубопроводной сети в дом не забудьте про фильтры для воды. Качественная фильтрованная вода будет полезна не только потребителю, но и насосному оборудованию.

Фильтры серий ASF, ASD производства ALCO-CONTROLS (США) и серий SF, CT-HH, C-TT-HH производства SPORLAN (США) предназначены для установки на всасывающих трубопроводах для улавливания мелких частиц, впитывают влагу и кислоту (в зависимости от модели). Помимо этой серии C-T-HH, C-TT-HH содержит активированный уголь, позволяющий удалять парафин и другие продукты разложения масла. Большинство моделей фильтров серии SF имеют функцию перепуска паров, то есть при превышении определенного перепада давления на фильтре открывается внутренний перепускной клапан, и пары проходят через фильтр, минуя фильтрующий вкладыш. Это позволяет в случае засорения фильтра обеспечить прохождение значительного количества паров для нормального охлаждения встроенного электродвигателя герметичного компрессора.

Фильтры оснащены одним или двумя клапанами Шредера, что позволяет легко измерить падение давления на фильтре

от от сталь

Фильтр-осушитель	АСФ	АСД	СФ	SF без перепускного клапана	C-TT-HH	C-TT-HH компактный
Совместимость с хладагентами и маслами	HFC, HCFC, CFC и соответствующие минеральные и синтетические масла				HFC, HCFC, CFC (включая R-410A) и родственные минеральные и синтетические масла
Производительность*	8,4–87,5 кВт	8,1–60,8 кВт	8,4–419 кВт	8,4–419 кВт	7,4–26,4 кВт	7,4–24,6 кВт
Степень фильтрации	40 мкм	40 мкм	20 мкм	20 мкм	20 мкм	20 мкм
Мак. Рабочее давление	27,5 бар	27,5 бар	27,5 бар	SF-11 – 27,3 бар SF-64 – 34,5 бар	44,8 бар	31 бар
Диапазон температур	−40…+65°С	−40…+65°С	до −40	до −40
Патрубки		медь (пайка), 3/8″ – 15/8″	медь (пайка), сталь (гайка), 3/8″ – 15/8″	медь (пайка), сталь (гайка), 3/8″ – 25/8″		медь (под пайку), 1/2″ – 11/8″
Рама	, покрытая антикоррозионной эпоксидной краской
	два клапана Шредера	два клапана Шредера	один клапан Шредера	для SF-64 один клапан Шредера	один клапан Шредера	два клапана Шредера
Адсорбция	мелкие механические частицы	вода, кислота	мелкие механические частицы	мелкие механические частицы		вода, кислота, продукты разложения масла
Блок фильтров	войлочный грязевой фильтр, сетчатый фильтр	войлочный фильтр-грязь, фильтрующая сетка, основа – насыпной адсорбент (молекулярные сита и активированный алюминий)	войлочный фильтр-грязеуловитель двусторонняя металлическая оплетка, сетчатый фильтр, нажимная пружина, перепускной клапан	войлочный фильтр-грязеуловитель двусторонняя металлическая оплетка, сетчатый фильтр, нажимная пружина	на входе и выходе – войлочный грязевой фильтр, фильтрующая сетка, нажимная пружина, основа – сжатый адсорбент (смесь молекулярных сит, активированного алюминия и активированного угля)	на входе и выходе – войлочный грязевой фильтр, фильтрующая сетка, нажимная пружина, основа – сжатый адсорбент (смесь молекулярных сит, активированного алюминия и активированного угля)

* Номинальный расход R-22 при перепаде давления на фильтре, соответствующем перепаду давления насыщения 1 К. его вход и выход. Максимальный рекомендуемый расчетный перепад давления равен перепаду давления, эквивалентному перепаду температуры насыщения на 1 К.

После ремонтных работ, после разгерметизации системы или после сгорания встроенного электродвигателя компрессора необходимо установить фильтры C-T(T)-HH или ASD, которые не будут пропускать большое количество влаги , кислота и продукты сгорания обмоток электродвигателя попадают на всасывание и в картер компрессора. При ремонте и замене компрессоров в моноблоках, сплит-системах и других компактных холодильных установках очень удобны в использовании фильтры C-TT-HH, форма корпуса которых позволяет устанавливать их в минимальном пространстве.

Как и фильтры для жидкости, всасывающие фильтры ALCO CONTROLS наиболее эффективно борются с влагой, а фильтры Sporlan наиболее эффективны с кислотой.

Таблицы подбора, поправочные коэффициенты и другую информацию, а также стоимость фильтров см. в разделе 11.6 «Фильтры (Алко, Спорлан, ИТЭ)

Бесперебойное водоснабжение частных домов, коттеджей зависит не только от нахождения вблизи участка колодец или колодец, но и на специальном оборудовании, способном подавать необходимое давление до необходимого уровня, а также фильтровать и наполнять систему. С этим вопросом справится насосная станция для дома.

Станции насосные

Отличительные особенности

Многих потребителей, желающих обеспечить свой дом водой, интересует множество вопросов. Например, чем отличается насосная станция от обычного насоса? Каков принцип работы насосного оборудования, что это такое? Чем удобна станция?

Специалисты дают следующее пояснение: насосная станция – это устройство, которое предназначено для создания и поддержания постоянного давления в системе водоснабжения. Такая система полностью автоматизирована и не требует присутствия и участия человека.

Основным оборудованием зачастую является сам насос, но для обеспечения его работы требуются дополнительные устройства. Датчики давления воды следят за ее уровнем в трубопроводе. Гидроаккумуляторы автоматически управляют всей системой, регулируя подачу воды в широком диапазоне уровней давления. В данном случае конструкция насоса не имеет особого значения.

Как сделать правильный выбор?

Основной причиной покупки насосного оборудования для дома или дачи является отсутствие централизованного водоснабжения. Естественно, покупка подходящей насосной станции – дело очень ответственное. А специалисты, в свою очередь, обращают внимание потребителя на технические характеристики и определенные параметры таких устройств.

Основным фактором, определяющим выбор конструкции , является производительность … Так как определенное количество воды должно быть поднято до необходимого уровня, обеспечивающего все домочадцы. Также не последнее значение имеют свойства воды: скважины имеют характеристики глубины, состояния уровня воды, размеры труб и тип системы фильтрации. В основном насосное оборудование рассчитано на девятиметровую глубину подачи воды.

Станции насосные условно подразделяются на следующие типы устройств:

• Самовсасывающий.
• Центробежный.
• Вихревой самовсасывающий.

Оборудование по типу конструкции может быть моноблочным или консольным . Первый тип предполагает расположение гидравлики на одном валу с электродвигателем.

Также существует разделение устройств по типу подъема:

1. В первом варианте вода подается из источника.
2. Второй тип подъема – создание напора воды над поверхностью земли, то есть примерно на 2-3 этажа.
3. Далее следует подъем, при котором водопровод заливается выше 3-го этажа. Этот процесс осуществляется несколькими насосами, соединенными в цепочку.

При этом источником воды может быть не только колодец или колодец, может использоваться для таких нужд и магистральный водопровод или резервуар … Самый популярный вид, заслуживший внимание пользователей является самовсасывающим насосом.

Чтобы знать возможности оборудования, нужно понимать его характеристики и параметры. Станция средней мощности, имеющая показатель объема гидроаккумулятора 20 литров, подойдет для дома, где проживает семья из 3 или 4 человек. Единицей производительности насоса являются кубические метры.

Показатель производительности 2-4 куб.м. м. иметь насосные станции, используемые для бытовых нужд, при этом параметры напора воды становятся от 40 до 55 м .

Для продления срока службы насосной станции учитывают качество сборки и материалы, используемые для производства деталей устройства, а также вспомогательных устройств. Бывает, что производители используют пластик, но нужно учитывать, что он недолговечен. Металлические элементы из чугуна и стали значительно продлевают срок эксплуатации насосной станции, а также сглаживают шум при работе.

Насосное оборудование с автоматическим управлением обычно базируется на самовсасывающих центробежных системах. Встроенные эжекторы позволяют устройству подавать воду с напором 40 м даже на глубине 9 метров. Следует отметить, что на оборудование не влияет воздух в трубопроводе.

Для бесперебойной работы насосной станции в течение длительного времени необходимо использовать аксессуары для ее защиты. Таким устройством может стать фильтр; это самый простой и эффективный способ решить проблему. Устанавливается на всасывающую конструкцию агрегата.

Фильтр механический

Большинство домов и дач сегодня качают воду из своих колодцев и колодцев, а жидкость состоит из множества химических примесей, губительно влияющих на устройство. Например, вода может содержать глину и песок , которые забивают гидроаккумулятор и могут повредить насос. В этом случае предотвратить проблему поможет установка механического фильтра перед насосной станцией в качестве предварительного барьера для веществ, разрушающих аппарат. Это поможет предотвратить проблемы в будущем.

Разработчики внедряют специальные фильтры, работающие с погружными насосами, они устанавливаются непосредственно на оборудование. Однако этот подход имеет свои недостатки. Предварительный фильтр действует таким образом, что его работа препятствует напору и давлению, как для насосной станции, так и для расхода воды. Причем фильтр соединен с прессостатом, который при его засорении создает ситуацию прекращения подачи воды, так как перестает пропускать через себя воду. В это время насос будет работать, так как на него не поступит сигнал отключения, который передается реле, поэтому не исключено, что все закончится поломкой насоса.

Для предотвращения таких недостатков в работе фильтра необходимо установить его рядом с насосной станцией. Это даст возможность очищать фильтр по мере необходимости, однако не помпа, а только батарея будет защищена от пагубного воздействия частиц примесей, так что от поломок она все же не застрахована. Для защиты насоса требуется реле сухого хода.

Фильтр: степень очистки воды

Грубая очистка

Для работы насосной станции также используется фильтр грубой очистки воды. Благодаря его действию вода очищается от следующих нерастворимых частиц:

• Песок,
• Ржавчина,
• Глины.

Справляется и с другими подобными частицами, загрязняющими воду. Такой фильтр имеет множество вариаций исполнения , но все они работают по одному принципу: в фильтре остаются грубые элементы, а в трубопровод вода поступает уже очищенной. При работе фильтра грубой очистки воды в нем задерживаются частицы диаметром до 1 мм. Фильтр по мере загрязнения и накопления частиц можно снять для очистки, а затем снова установить.

Фильтрующий элемент представляет собой мелкую сетку или колбу с картриджем из нетканого полипропилена или полиэстера. Если частицы примеси крупнее размера ячейки фильтра, то они задерживаются, а очищенная вода поступает в насос.

Конструкция фильтра грубой очистки может быть выполнена в виде сетки, которая устанавливается на конце всасывающей трубы, или может представлять собой колбу на линии подачи воды.

Тонкая очистка .

Эти фильтры создают барьер для микрочастиц диаметром менее 1 мкм. В эту группу также входят частицы тяжелых металлов. Эти очистители имеют форму колбы и вмещают фильтрующие картриджи из полиэтиленовых волокон или полипропиленовых нитей.
