Расширительный бак подобрать для частного дома
Расширительный бак. Расчёт объёма. Как быстро и правильно рассчитать объём расширительного бака
При обустройстве системы отопления важно правильно подобрать расширительный бак. Часто возникают сомнения: не слишком ли маленький? или, наоборот – зачем такой большой? Ведь, действительно, бывают баки на 5-8 литров, а бывают и на 300, 500, 1000 и больше! Кстати, вся размерная сетка представлена на нашем сайте в разделе Расширительные баки для отопления.
Давайте вместе разберемся, имеет ли размер значение?
Вспомним, для чего нужен в отопительной системе расширительный бачок. Расширительная ёмкость служит для компенсации изменения объёма воды или другого теплоносителя в замкнутых системах отопления и обеспечения постоянного давления. Другими словами, в расширительный бак поступает излишний объем горячей воды, образовавшийся вследствие нагрева. Бачок принимает на себя избыток воды, тем самым обеспечивая безопасность элементам системы и снижая потребление энергии.
Как устроен расширительный бак?
Бак представляет собой завальцованный или сварной металлический корпус с каучуковой мембраной-диафрагмой внутри. Конструктивно это может быть бачок на ножках или без них, горизонтального или вертикального исполнения.
На заводе-изготовителе в бак закачивается определенное количество воздуха или другого нейтрального газа. Это называется предустановленным заводским давлением, его значение указано на табличке с характеристиками бака. Предустановленное давление давит на диафрагму изнутри. При нагревании вода расширяется, но в замкнутом контуре ей некуда деться и она давит на мембрану. В результате вода поступает внутрь бака, а в системе отопления освобождается дополнительное пространство. При снижении температуры давление сжатого воздуха выталкивает остывшую воду обратно в трубопровод. Таким образом расширительный бак поддерживает в системе отопления постоянное давление.
Теперь, вспомнив теорию, можно перейти к практике. Возможно, формула расчета кому-то покажется сложной. Поэтому мы в этой статье предлагаем Вашему вниманию также таблицу приближенных объёмов расширительного бака для отопления

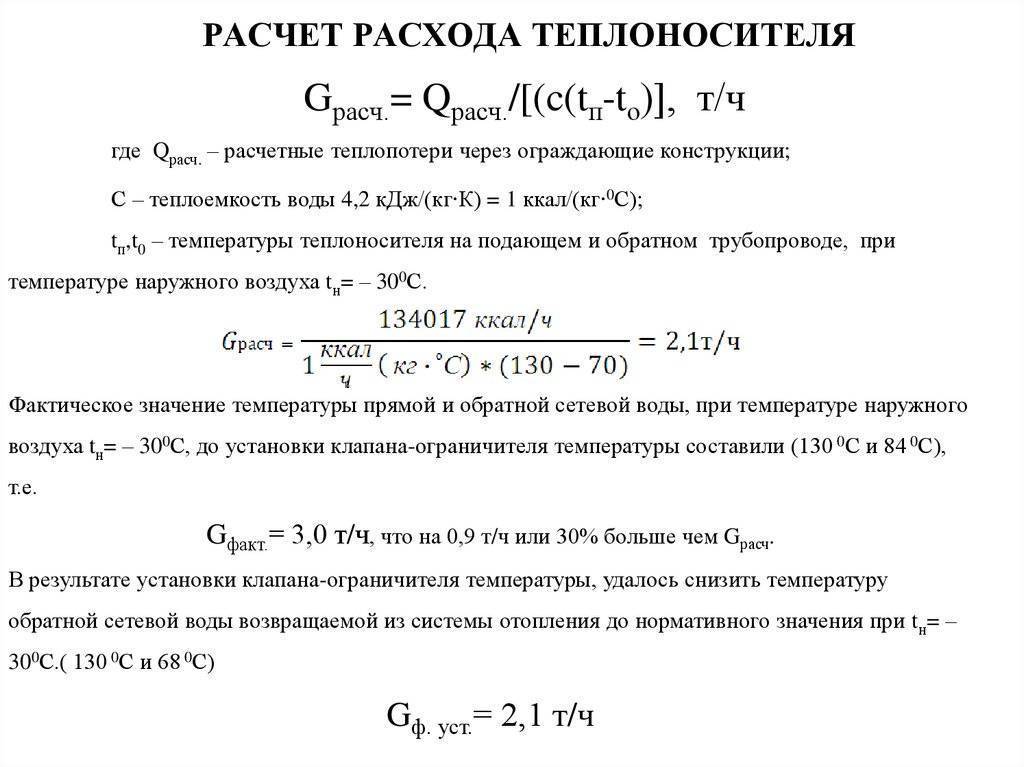

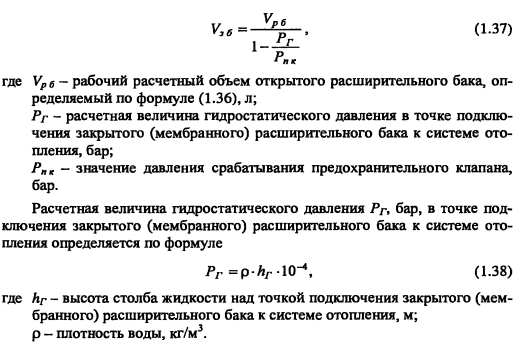

Формула расчета
V=e*C/(1-((Pпред+1)/(Pмакс+1)))
где
V – объём расширительного бака (в литрах)
e – коэффициент расширения воды
C – объём воды в системе (в литрах)
Р пред – предустановленное давление воздуха в баке (бар)
Р макс – максимальное давление в системе (бар)
Опытные монтажники советуют выбирать расширительный бак объёмом 8-10% от системы отопления
Для Вашего удобства приводим таблицу, которая поможет Вам приближенно определить объём расширительного бака для Вашей системы отопления
(Р пред) Предустановленное давление воздуха в баке (бар) | (Р макс) Давление в системе (бар) | (С) Объём воды в системе (л) | Ориентировочный объём ёмкости (в литрах) в зависимости от max рабочей температуры | ||||||
---|---|---|---|---|---|---|---|---|---|
0,5 | 1,0 | 100 | 3 | 4,7 | 6,7 | 9 | 11,5 | 14,3 | 17,3 |
0,5 | 1,5 | 100 | 1,9 | 3,0 | 4,2 | 5,6 | 7,2 | 8,9 | 10,8 |
0,5 | 2,0 | 100 | 1,5 | 2,4 | 3,4 | 4,5 | 5,7 | 7,1 | 8,6 |
0,5 | 2,5 | 100 | 1,3 | 2,1 | 2,9 | 3,9 | 5,0 | 6,2 | 7,6 |
1,0 | 1,5 | 300 | 11,4 | 17,7 | 25,2 | 33,7 | 43,1 |
53,5 |
64,8 |
1,0 | 2,0 | 300 | 6,8 | 10,6 | 15,1 | 20,2 | 25,9 | 32,1 | 38,9 |
1,0 | 2,5 | 300 | 5,3 | 8,3 | 11,8 | 15,7 | 20,1 | 25,0 | 30,2 |
1,0 | 3,0 | 300 | 4,5 | 7,1 | 10,1 | 13,5 | 17,2 | 21,4 | 25,9 |
1,5 | 2,5 | 500 | 13,2 | 20,7 | 29,4 | 39,3 | 50,3 | 62,4 | 75,6 |
1,5 | 3,0 | 500 | 10,1 | 15,8 | 22,4 | 29,9 | 38,3 | 47,5 | 57,6 |
1,5 | 3,5 | 500 | 8,5 | 13,3 | 18,9 | 25,2 | 40,1 | 48,6 | |
1,5 | 4,0 | 500 | 7,6 | 11,8 | 16,8 | 22,4 | 28,7 | 35,7 | 43,2 |
2,0 | 3,0 | 1000 | 30,3 | 47,3 | 67,2 | 89,8 | 115 | 142,6 | 172,7 |
2,0 | 4,0 | 1000 | 18,9 | 29,5 | 42,0 | 56,1 | 71,9 | 89,1 | 108 |
2,0 | 5,0 | 1000 | 15,1 | 23,6 | 33,6 | 44,9 | 57,5 | 71,3 | 86,4 |
2,0 | 6,0 | 1000 | 13,2 | 20,7 | 29,4 | 39,3 | 50,3 | 62,4 | 75,6 |
Максимальная рабочая температура (°С) | 40 | 50 | 60 | 70 | 80 | 90 | 99 | ||
(е) Коэффициент расширения воды при изменении температуры на 10 °С | 0,008 | 0,012 | 0,017 | 0,022 | 0,029 | 0,036 | 0,043 |
Просим обратить внимание, что этот расчет действителен при соблюдении некоторых условий.
Во-первых, расширительный бак и предохранительный клапан должны находиться на одном уровне.
Во-вторых, рабочая жидкость для данного расчета – вода. Для смеси воды и гликоля расчет будет отличаться с учетом коэффициента вязкости рабочей жидкости
В третьих, максимальное рабочее давление должно быть, по крайней мере, равным максимальному давлению в системе (давление может быть отрегулировано предохранительным клапаном)
Надеемся, что эта таблица поможет Вам корректно подобрать объём бака для отопления, который подойдет именно Вашей системе отопления. Помните, что лучше немного больше, чем меньше.
Хотелось бы немного остановиться на месте расположения расширительного бака в замкнутой системе отопления
Схема автономного отопления: основные элементы системы
Для того, чтобы сделать систему отопления частного дома, в первую очередь необходимо создать схему с указанием всех основных элементов системы и материалов, которые будут использоваться. Тут приводим базовую схему расположения компонентов контура отопления
Элементы, которые будут использоваться в системе отопления, могут отличаться в зависимости от проекта, но основная их часть понадобится в любом случае
КОТЕЛ – может быть газовый, твердотопливный или электрический
ЦИРКУЛЯЦИОННЫЙ НАСОС – толкает воду от котла к потребителю (радиаторам, контурам теплого пола и т. п.)
РАСШИРИТЕЛЬНЫЙ БАК – нужен для компенсации расширения теплоносителя вследствие его нагрева в закрытых системах отопления
ОБРАТНЫЙ КЛАПАН – служит для предотвращения движения воды в обратном направлении
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН – позволяет “сбросить пар” от перегретого теплоносителя
ВОЗДУХООТВОДЧИК – предотвращает завоздушивание системы отопления, продлевает срок службы насоса и других элементов системы отопления
МАНОМЕТР – позволяет контролировать текущее давление в системе
СМЕСИТЕЛЬНЫЙ КЛАПАН или попросту ТРОЙНИК – соединяет контур системы
ЗАДВИЖКА или КРАН – нужна для перекрытия системы отопления в необходимых местах. Для удобного демонтажа элементов системы для ремонта или диагностики советуем использовать краны с быстросъёмными накидными гайками (кран-американка)
Также может пригодится РЕДУКТОР ДАВЛЕНИЯ, СМЕСИТЕЛЬ-ТЕРМОСТАТ, АНТИКОНДЕНСАЦИОННЫЙ КЛАПАН и другие элементы
На приведенной схеме арматурные и контрольные элементы расположены по отдельности. Но для удобства пользователя промышленность выпускает так называемую арматуру в сборе. Для примера приведем:
группа безопасности котла – сборный сепаратор воздуха, укомплектованный воздухоотводчиком. предохранительным клапаном и манометром
сборный коллектор равномерного распределения теплоносителя и контроля уровня тепла в системе теплого пола
На нашем сайте представлен широкий выбор циркуляционных насосов для бытового и промышленного использования разных производителей. Особое внимание хочется уделить циркуляционным насосам от датского “короля насосов” Grundfos”. У нас есть как стандартные трехсткоростные, так и энергосберегающие насосы со встроенным частотным преобразователем. Энергосберегающими насосы Grundfos названы не зря – они действительно существенно экономят потребление электроэнергии, которая дорожает с каждым днем. Например насос Грундфос ALPHA1 L 25-60 потребляет всего от 4 до 45 Вт в зависимости от выбранного режима работы.
Также можно выбрать расширительный бак итальянских производителей Zilmet, Aquasystem Elbi или Imera нужного Вам объема. Как это делать, Вы уже знаете из формулы расчета в начале этой статьи.
Если Вам нужна дополнительная консультация по подбору объёма расширительного бака для отопления, обращайтесь в наш отдел продаж. Мы с удовольствием ответим на все Ваши вопросы и окажем помощь в выборе бака и других комплектующих системы отопления.
Рекомендуем обратить внимание
- Распродажа
В наличии
Циркуляционные насосы муфтовые
Насос циркуляционный Grundfos ALPHA1 L 25-60 180 (99160584)
GRUNDFOS
3477
8 946,65 грн
P=4-45 Вт, U=220 В, L=180 мм, Qmax=3,4 м3/ч, Нmax=6 м, t=+2°С…+95°С Артикул: 99160584 Гарантия: 2 года
В наличии
Циркуляционные насосы муфтовые
Насос циркуляционный Grundfos ALPHA3 25-60 180 (99371959)
GRUNDFOS
5413
15 513,00 грн
Управление Grundfos GO Remoute P=3-34 Вт, U=230 В, L=180 мм, Qmax=3,3 м3/ч, Нmax=6 м, t=+2°С…+110°С Артикул: 99371959 Гарантия: 2 года
- Новинка
В наличии
Баки расширительные для отопления
Расширительный бак Watersystem WR24
WATERSYSTEM
5568
1 383,76 грн
Бак для отопления Watersystem WR24 на 24 л t° до +100 °С, максимальное давление 10 бар, объём 24 л, диаметр 280 мм, высота 470 мм, соединение ¾”, вес 3,91 кг мембрана EPDM SeFa S. R.L. (Италия) Гарантия 12 месяцев Страна-производитель: Турция в наличии на складе
- Новинка
В наличии
Баки расширительные для отопления
Расширительный бак Watersystem WR35
WATERSYSTEM
5569
2 152,52 грн
Бак для отопления Watersystem WR35 на 35 л t° до +100 °С, максимальное давление 10 бар, объём 35 л, диаметр 380 мм, высота 470 мм, соединение ¾”, вес 4,2 кг мембрана EPDM SeFa S.R.L. (Италия) Гарантия 12 месяцев Страна-производитель: Турция
- Новинка
В наличии
Баки расширительные для отопления

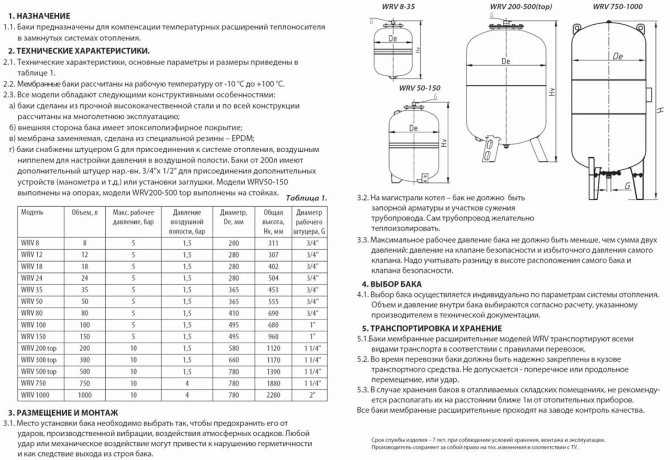

Расширительный бак Watersystem WRV150
WATERSYSTEM
5574
6 047,56 грн
Бак для отопления 150 л Watersystem WRV 150 на ножках t° до +100 °С, максимальное давление 10 бар, объём 150 л, диаметр 585 мм, высота 860 мм, соединение 1″, вес 21 кг мембрана EPDM SeFa S. R.L. (Италия) Гарантия 12 месяцев Страна-производитель: Турция
- Новинка
В наличии
Баки расширительные для отопления
Расширительный бак Watersystem WRV50
WATERSYSTEM
5570
2 357,52 грн
Бак для отопления Watersystem WRV50 50 л на ножках t° до +100 °С, максимальное давление 10 бар, объём 50 л, диаметр 380 мм, высота 620 мм, соединение 1″, вес 9.14 кг мембрана EPDM SeFa S.R.L. (Италия) Гарантия 12 месяцев Страна-производитель: Турция В наличии на складе
- Новинка
В наличии
Баки расширительные для отопления
Расширительный бак Watersystem WRV80
WATERSYSTEM
5572
4 202,54 грн
Бак для отопления Watersystem WRV80 80 л на ножках t° до +100 °С, максимальное давление 10 бар, объём 80 л, диаметр 425 мм, высота 775 мм, соединение 1″, вес 16 кг мембрана EPDM SeFa S. R.L. (Италия) Гарантия 12 месяцев Страна-производитель: Турция
В наличии
Циркуляционные насосы муфтовые
Циркуляционный насос Grundfos Alpha2 25-40 180 (99411165)
GRUNDFOS
5487
8 755,89 грн
P=5-22 Вт, U=220 В, L=180 мм, Qmax=2,5 м³/ч, Нmax=4,1 м, t=+2°С…+110°С Артикул: 99411165 Гарантия: 2 года
Объем расширительного бака для закрытой системы отопления
Расчет расширительного бака для отопления: инструкция для новичков и специалистов
Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.
Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.
Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул. При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.
Формула расчета экспанзомата
На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.
Vсист –объём всей СО.
K–температурный коэффициента жидкости в СО
N – величина эффективности экспанзомата.
Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:
- закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
- рассчитав объем самостоятельно.
Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.
Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.
Например: мощность котлоагрегата в СО – 30 кВт. Исходя из этого, общий объем системы будет равняться: 30 кВт х 15л. = 450 л.Итак: первая величина для расчета объема расширительного бака для отопления (Vсист) = 450л.
Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.
Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.
На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.
Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:
Pmax – значение максимально допустимого давления в СО.
Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см 2 . Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.
Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см 2 на каждые 5м высоты СО.
Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см 2 тогда:
Теперь, имея на руках исходные данные, можно начинать вычисления.
K = (450л x 0,04) / 0,71 = 25,35л
Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.
Правила выбора экспанзомата
Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»
Грамотный подбор данного устройства можно условно разбить на четыре этапа. Алгоритм следующий:
- Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
- Рассчитайте необходимый объем резервуара.
Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.
Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

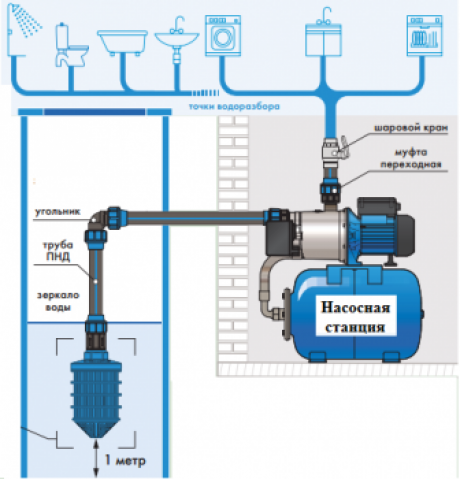

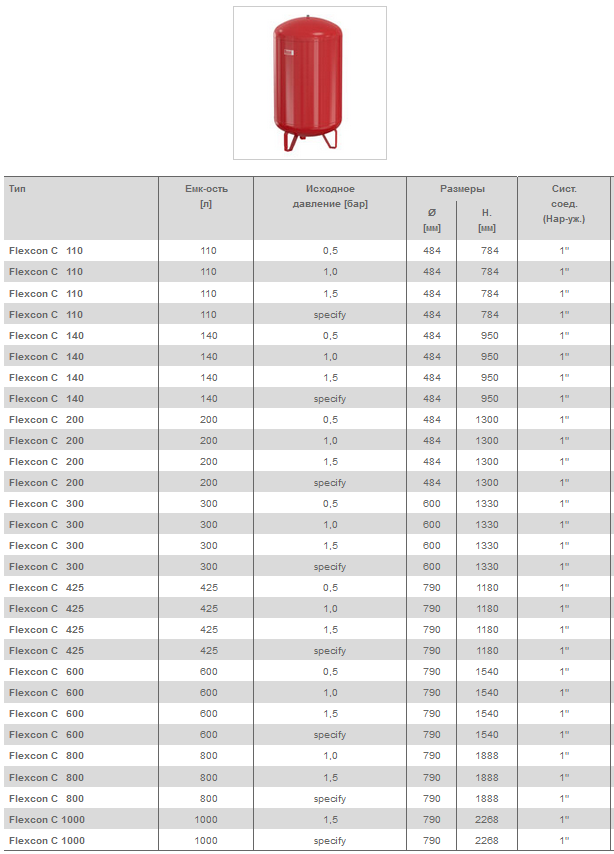

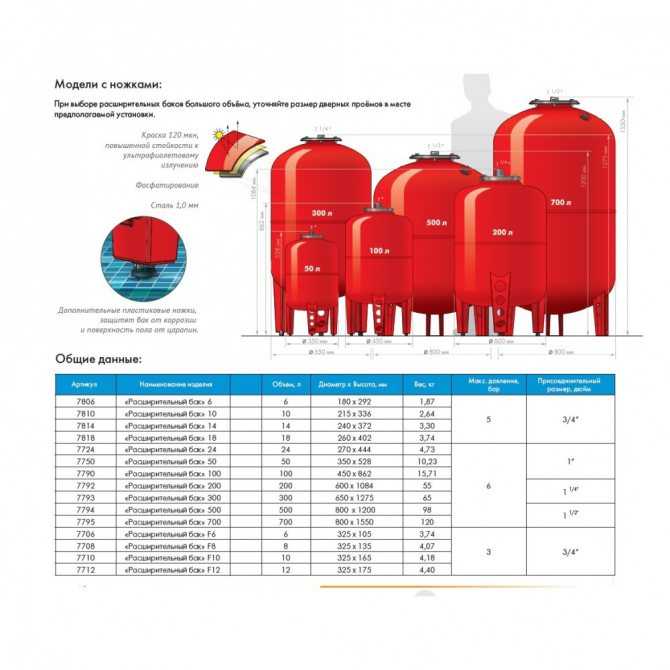

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.
И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО. Доверьте выбор профессионалам.
Расчет и подбор расширительного бака для отопления: инструкция для новичков и специалистов
Почему так важен точный расчет и подбор расширительного бака для отопления. Основные методики вычисления объема экспанзомата. Что значит эффективность расширительного бака? Советы по выбору данного устройства.
Источник: ventilationpro.ru
Расчет расширительного бака для закрытых систем отопления
- 29 июля 2014 22:32:43
- Отзывы : 3
- Просмотров: 6608
- Автор: Дмитрий З
- Расчет расширительного бака для закрытых систем отопления
Как произвести расчет объёма расширительной емкости для закрытой системы отопления.
Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.
При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.
Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.
В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.
Расчет расширительного бака для закрытых систем отопления
Как рассчитать объём расширительного бака для закрытых систем отопления.
Источник: teplokom.su
Расчёт и Подбор Расширительного Бака
Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.
Высота от точки присоединения расширительного бака до верхней точки системы отопления
Максимальное давление для системы отопления
в месте подключения расширительного бака
Температурный график Т1 – Т2 системы отопления
Объём воды в системе отопления
Тепловая нагрузка системы отопления
Преобладающий тип отопительных приборов
Устройство и конструкция
Расчёт и подбор
Установка и монтаж
Обслуживание и ремонт
Расчёт расширительного бака
Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.
Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:
- Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
- Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
- Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
- Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.
Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.
Подбор расширительных баков
Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.
Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.
Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.
1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.
2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.
Расчёт и Подбор – Расширительного Бака
Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …
Источник: www.ktto.com.ua
Как подобрать расширительный бак для системы отопления
В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.
Для чего нужен расширительный бак?
Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.
Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.
Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.
В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.
Типы расширительных бачков
Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:
Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.
Емкости открытого типа
Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.
Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.
Любой расширительный бачок для отопления открытого типа выполняет 2 функции:
- служит для компенсации расширения теплоносителя;
- производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.
В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:
- бачок, установленный на чердаке, требует хорошего утепления;
- в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
- теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
- дополнительный расход материалов и сложности при монтаже.
Закрытый мембранный бак
Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.
Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:
Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.
Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.
Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.
Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.
Рекомендации по выбору
Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.
С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.
Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.
Расчет расширительного бака
В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.
Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:
- количество теплоносителя в котловом баке – по паспорту;
- объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
- вместительность радиаторов – тоже по паспорту на изделие.
Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.
Заключение
Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.
Как подобрать расширительный бак для отопления закрытого типа, расчет расширительного бачка для котла
Рекомендации, как подобрать расширительный бак для отопления. Особенности и назначение открытых и закрытых емкостей. Способ расчета вместительности бачка.
Источник: cotlix.com
Расчёт объема расширительного бака для системы отопления
В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.
Выбор расширительного бака для отопления
Расчёт объема расширительного бака для системы отопления это очень важный момент, так как при неправильно подобранным расширительным баком могут возникнуть проблемы при эксплуатации отопления. Проблемы в виде частого срабатывания предохранительного клапана и выхода с него теплоносителя. Эта проблема наблюдается, когда бак слишком малого объема.
Конечно, можно приобрести бак значительно большего требуемого объёма без математических вычислений, но это лишняя трата денег и свободного пространства в помещении.
Подбор расширительного бака осуществляют исходя от общего требуемого объёма теплоносителя для системы отопления. Как известно, любое вещество при нагреве увеличивается в объеме, жидкости тоже расширяются при повышении температуры. Расширительный бак предназначен компенсировать эти явления. Разные жидкости увеличиваются в объеме по-разному, поэтому при использовании разных теплоносителей, требуемый объем бака будет отличаться.
При использовании в качестве теплоносителя воду, объём бака должен быть 10 % от общего объёма системы отопления.Если планируете залить антифриз в систему, бак приобретайте на 15 % от общего объёма.
В качестве примера, если требуемый объем теплоносителя для системы отопления 100 литров, бак нужен объемом 10 литров, если будет заливаться вода и 15 литровый бачок при использовании антифриза.
Как видите здесь ничего сложного, сложнее посчитать нужный объем теплоносителя.
Как посчитать объем теплоносителя для системы отопления
Для начала нужно заглянуть в паспорт котла отопления и выяснить, какой объем вмещает он в себя, далее посмотреть технические характеристики радиаторов отопления. Обычно производители пишут объем требуемой воды для одной секции радиатора. Поэтому необходимо посчитать общее количество секций и умножить на объём одной секции.
Теперь необходимо посчитать сколько теплоносителя вмещается в трубах. Труба это своего рода цилиндр, только очень длинный, поэтому для неё действует общая формула для цилиндров.
r2–радиус внутреннего диаметра в квадрате,
Пример: имеется полипропиленовая труба с наружным диаметром 32 мм и длинной 50 метров.
Внутренний диаметр такой трубы 26 мм, в сантиметрах это 2.6. Соответственно радиус её 1.3 см, что является половиной диаметра.
1.3×1.3 получаем квадрат этого радиуса 1.69,
Так как мы начали считать всё в сантиметрах, значит и длину трубы переводим в сантиметры. 50×100=5000
Теперь 3.14×1.69×5000=26533 сантиметров кубических,
Полученное число из кубических сантиметров переводим в литры
26533:1000=26.533 литра теплоносителя поместиться в представленной в примере трубе.
При подсчете объема труб нужно учесть, что каждый диаметр трубы считается отдельно.
При наличии ещё дополнительных элементов отопления таких, как гидрострелка или теплоаккумулятор необходимо учесть и их.
В современных котлах отопления существует встроенный расширительный бак, но как показывает практика часто объема такого бака не достаточно, поэтому такую систему отопления следует дополнительно оснащать баком, но уже с учетом встроенного бака.
Объём расширительного бака для системы отопления
Выбор объёма расширительного бака для системы отопления. Расчет требуемого объёма теплоносителя для всей системы.
Источник: domotopil.ru
Расчет расширительного бака для отопления: формула и коэффициенты зависимости
Бак для отопления ReflexРасширительный бак в системе отопления играет роль балансировочного элемента. Он выравнивает объем теплоносителя при его расширении под действием высоких температур, а также поддерживает необходимое в системе давление. Но перед потребителем всегда встает вопрос, связанный с объемом бачка. Как правильно выбрать прибор именно по этому показателю? Чтобы ответить на этот вопрос, необходимо провести расчет расширительного бака для отопления. Дело это не такое уж простое, и здесь используется формула, составляющие которой определяются опытным путем. Но давайте все по порядку.
Содержание
- Типы расширительных баков
- Расчет объема
- Полезные советы
Типы расширительных баков
Как и сама отопительная система, баки делятся на открытые и закрытые. Открытые приборы очень громоздки, и в последнее время их популярность практически сведена к нулю за счет низкой эффективности. Закрытые приборы более практичны. Это герметично сделанные бачки, которые разделены внутри резиновой мембраной. В нижнюю часть заходит теплоноситель, изменяясь в объеме за счет повышения температуры, а в верхнюю часть закачан воздух, что делается на заводе в процессе изготовления. Давление воздуха внутри составляет 1,5 атм.
Нагреваясь, вода увеличивается в объеме, и эти излишки заполняют нижнюю часть расширительного бака. При этом вода давит на мембрану, которая поднимается до определенного уровня. Давящий сверху воздух создает в системе отопления закрытого типа давление, равное 1,5 атм., что является необходимым условием эффективной ее работы.
- Форма расширительного бака может быть округлой в виде баллона или плоской.
- В нем используется термостойкая резина в качестве мембраны. Она может быть диафрагмового типа или плоская — баллонного типа.
- При выборе расширительного прибора необходимо уделить внимание именно мембране, а точнее, сроку ее службы и возможности выдерживать необходимое давление. Не забывайте о температурах теплоносителя, которые будут действовать на нее. Диффузионные процессы также негативно могут влиять не ее качество.
Расчет объема
И все же основа выбора — это объем. Давайте остановимся на зависимости объемного параметра прибора и тех показателей, которые влияют на его изменения:
- Чем больше объем теплоносителя в закрытой системе отопления, тем большего размера необходимо приобретать расширительный бак.
- Чем выше температура теплоносителя, тем больше вместимость прибора.
- Чем выше давление теплоносителя (берется допустимое значение показателя), тем меньших размеров емкость можно приобретать.
Три основные зависимости. Теперь можно переходить непосредственно к расчету. Скажем прямо, дело это непростое, но с ним стоит разобраться. Потому что небольшое отклонение может привести к неприятным последствиям. К примеру, предохранительный клапан будет постоянно сбрасывать.
Итак, формула, по которой проводится расчет:
Vб=(Vс * К)/D, где
Vб — вместимость прибора.
Vс — объем теплоносителя в системе отопления.
К — коэффициент расширения теплоносителя. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04.
Таблица с формуламиD — эффективность расширения самого бачка. Изготовленный из металла и под действием перепада температур он может незначительно изменять свои размерные параметры. Для точного установления «D» можно использовать следующую формулу:
D = (Pmax — Pнач)/ (Рmax + 1), где Pmax — это максимальное давление внутри системы отопления, Рнач — это давление внутри резервуара, запланированное заводскими параметрами (обычно 1,5 атм.). Кстати, по максимальному показателю планируется настройка предохранительного клапана.
Получается, что объем расширительного бака зависит от прочностных и температурных характеристик самого прибора. Отметим, что все эти показатели и характеристики не должны превышать допустимые нормы. Объем расширительного прибора должен быть равен или быть чуть больше полученных результатов.
Полезные советы
- Бачок емкостью 20–25 литров обычно устанавливают с циркуляционным насосом мощностью 1,2 кВт. При объеме 50–60 литров мощность насоса увеличивается до 2,0 кВт. Есть на рынке расширительные баки емкостью 100–200 литров. Их можно использовать не только по прямому назначению, но и в качестве резервуара для теплой воды при небольших по срокам отключениях ее в водопроводе.
- Размерные показатели баков колеблются в широком диапазоне. Есть такие, которые не помещаются в проемы, чтобы можно было занести их во внутренние помещения. Поэтому совет — используйте несколько маленьких баков, чем один огромный. Здесь важно соответствие объемов.
- Существует несколько стандартных показателей, которые определяют количество отдаваемой энергии на определенный вмещаемый объем. К примеру, радиатор отопления — 10,5 кВт, конвектор водяной — 7 л/кВт, водяной теплый пол — 17 л/кВт.
Теперь вы знаете, для чего нужен расширительный бачок закрытого типа. Но куда его можно врезать? Вопрос остается открытым. Это закрытый прибор, и для него нет никакой разницы, как будет проведена его установка. Здесь важнее другое — удобство эксплуатации. А значит, монтаж лучше проводить в том месте, где подход будет свободным. И не так уж важно, в какой точке будет расположен бак — в самой высокой или нет. В этом его универсальность.
Читайте далее:
Размер расширительного бака, ввод в эксплуатацию и техническое обслуживание
1800 337 959
Размер расширительного бака
Тщательный расчет размера расширительного бака имеет решающее значение для правильного функционирования системы.
Коэффициент расширения
Рассчитайте коэффициент расширения для вашей системы, рассчитав разницу между температурой холодной воды в системе (обогрев выключен) и максимальной рабочей температурой.
°С | Коэффициент |
---|---|
0 | 0,00013 |
10 | 0,00025 |
20 | 0,00174 |
30 | 0,00426 |
40 | 0,00782 |
50 | 0,01207 |
60 | 0,0145 |
65 | 0,01704 |
70 | 0,0198 |
75 | 0,02269 |
80 | 0,0258 |
85 | 0,02899 |
90 | 0,0324 |
95 | 0,0396 |
100 | 0,04343 |
Система отопления
Формула расчета расширительного бака следующая (на основе закона Бойля):
Вф | = | е х С | = | Ву |
---|---|---|---|---|
1 – (Пи/Пф) | 1 – Пи/Пф |
где:
Ву | = | Общий полезный объем бака = Vi-Vf |
Ви | = | Начальный том |
ВФ | = | Окончательный том |
и | = | Коэффициент расширения |
Пи | = | Начальное давление наддува (абсолютное) сосуда. Это давление не должно быть ниже гидростатического давления в месте присоединения бака к системе. |
Пф | = | Максимальное рабочее давление (абсолютное) предохранительного (предохранительного) клапана с учетом разницы уровней между сосудом и предохранительным клапаном. |
С | = | Общий объем воды в системе в литрах: котел, трубопроводы, радиаторы и т. д. (в общем приближении С составляет от 4 до 8 литров на каждый кВт мощности котла) |
Примечание. Расчеты должны выполняться в единицах абсолютного давления , т.е. 100 кПа = 200 кПа абс. В стандартных системах отопления: | ||
и | = | 0,04318 (Tmax = 99°C, Tmin = 10°C, Δt = 89°С, С = 0,035) |
Система охлаждения
Формула определения размера сосуда следующая (на основе закона Бойля):
Vf = | е х С |
---|---|
1 – (Пи/Пф) |
В стандартных системах охлаждения:
e | = | 0,011 (Tmax = 50ºC, Tmin = 4ºC) |
Пи | = | Максимальное давление установки, соответствующее максимальному достижимая температура, равная температуре окружающей среды, которую рекомендуется зафиксировать на уровне 50ºC |
Пф | = | Конечное рабочее давление, достигаемое при минимальной температуре при температуре 4ºC |
Пример | ||
С | = | 500 литров |
Пи | = | 150 кПа (250 кПа абс. ) |
Пф | = | 400 кПа (500 кПа абс.) |
В | = | 0,04318 х 500 = 43,2 литра |
1 | – | (250/500) |
Выберите бак ближайшего размера 50 литров
Расчет давления на входе в расширительный бак
Используйте приведенный ниже расчет для правильного определения давления на входе в расширительный бак:
Pi | = | [Гм x 10] + 20 кПа |
где: | ||
Пи | = | Начальное давление наддува (абсолютное) сосуда |
Хм | = | Высота системы (метры) над местом расположения расширительного бака |
Установка
- Расширительный бак должен быть установлен на стороне всасывания системного насоса и предпочтительно в самой холодной части системы, например, в при возврате в котел.
- Убедитесь, что вода, поступающая в бак, имеет температуру менее 70ºC, чтобы предотвратить преждевременный выход из строя мембраны. Если температура воды выше 70ºC, между расширительным баком и системой необходимо установить промежуточный бак.
- Расширительный бачок должен быть оборудован запираемым сервисным клапаном и точкой слива. Это необходимо для того, чтобы бак можно было обслуживать должным образом в будущем.
- Расширительный бачок должен быть установлен с предохранительным клапаном между бачком и запираемым рабочим клапаном, чтобы защитить бачок от избыточного давления.
- Номинальное значение предохранительного клапана должно быть не выше безопасного рабочего давления расширительного бака.
Ввод в эксплуатацию
Для ввода расширительного бака в эксплуатацию выполните следующие 4 шага:
- Отключить
- Изолируйте расширительный бак от системы с помощью запираемого сервисного клапана. Это крайне важно для обеспечения точного измерения давления.
- Отключить от системы и слить бак.
- Тест
- Рассчитайте правильное давление на входе в расширительный бак.
- Проверьте предварительное давление в расширительном бачке через клапан Шредера.
- Плата
- Заправьте расширительный бак до нужного давления (см. примечание по расчету давления предварительной заправки) через клапан Шредера, используя воздушный компрессор или баллон с азотом.
- Повторно проверьте заправку бака, чтобы убедиться, что давление предварительной заправки держится. При обнаружении утечки потребуется замена клапана Шредера или расширительного бачка.
- Повторное подключение
- Снова подключите расширительный бачок к системе.
- Снова создайте давление в системе и проверьте ее на наличие утечек.
Техническое обслуживание
Для обслуживания расширительного бака выполните следующие 5 шагов:
- Проверить
- Визуально проверьте расширительный бачок, чтобы убедиться в отсутствии видимых повреждений или коррозии.
- Чтобы проверить целостность диафрагмы, нажмите
на клапан Шредера. Если вода выходит из клапана, мембрана лопнула и требуется замена расширительного бачка. - Отключить
- Изолируйте расширительный бак от системы с помощью запираемого сервисного клапана. Это крайне важно для обеспечения точного измерения давления.
- Отключить от системы и слить бак.
- Тест
- Расчет правильного расширительного бака
(см. примечание по расчету давления нагнетания) - Проверьте предварительное давление в расширительном бачке через клапан Шредера.
- Плата
- Заправьте расширительный бак до необходимого давления предварительной заправки через клапан Шредера, используя воздушный компрессор или баллон с азотом.
- Повторно проверьте заправку бака, чтобы убедиться, что давление держится. При обнаружении утечки потребуется замена клапана Шредера или расширительного бачка.
- Повторное подключение
- Снова подключите расширительный бачок к системе.
- Снова создайте давление в системе и проверьте ее на наличие утечек.
Загрузить Расчет расширительных баков, ввод в эксплуатацию и техническое обслуживание
Формулы расчета расширительных баков – оборудование
Содержание
4.9
(1354)
Расширительные баки являются необходимой частью всех закрытых гидравлических систем для контроля как минимального, так и максимального давления во всей системе. Расширительные баки предусмотрены в закрытых гидравлических системах, чтобы (1) принимать изменения объема воды в системе по мере изменения плотности воды в зависимости от температуры, чтобы поддерживать давление в системе ниже пределов номинального давления оборудования и компонентов системы трубопроводов. Кроме того, (2) поддерживайте положительное манометрическое давление во всех частях системы, чтобы предотвратить утечку воздуха в систему. (3) Поддерживайте достаточное давление во всех частях системы для предотвращения закипания, включая кавитацию в регулирующих клапанах и подобных сужениях. (4) Поддерживать требуемый чистый положительный напор на всасывании (NPSHR) на всасывании насосов.
Расширительный бак-баллонПоследние два пункта обычно применимы только к высокотемпературным (приблизительно выше 210°F [99°C]) системам горячего водоснабжения. Для большинства приложений HVAC необходимо учитывать только первые два пункта.
Типы баков
Существует четыре основных типа расширительных баков:
Вентилируемые или открытые стальные баки
Поскольку они вентилируемые, открытые баки должны располагаться в самой высокой точке системы. Температура воды не может превышать 212°F (100°C), а контакт открытого воздуха с водой приводит к постоянной миграции воздуха в систему, вызывая коррозию. Соответственно, больше эта конструкция практически не используется.
Закрытые стальные резервуары
Некоторые производители также называют резервуары из простой стали или компрессионные резервуары.
Это тот же тип бака, что и вентилируемый бак, но с вентиляционной крышкой. Это позволяет размещать бак в любом месте системы и работать при более высоких температурах. Но они по-прежнему имеют контакт воздух/вода, что приводит к коррозии, а иногда и к постепенной потере воздуха из резервуара по мере его поглощения водой.
Если бак этого типа не предварительно заправлен до минимального рабочего давления перед подключением к системе, он также должен быть больше, чем предварительно заправленные баки. Соответственно, эта конструкция также почти не используется больше.
Мембранные баки
Это была первая конструкция компрессионного бака, включающая барьер воздух/вода (гибкая мембрана для устранения миграции воздуха) и предназначенная для предварительного заполнения (для уменьшения размера бака). Гибкая диафрагма обычно прикрепляется к боковой части резервуара ближе к середине и не подлежит замене в полевых условиях; в случае разрыва диафрагмы бак необходимо заменить.
Баки-дозаторы
Баки-дозаторы используют баллонообразный баллон для приема расширенной воды. Пузыри часто рассчитаны на весь объем аквариума, что называется «полной приемистостью», чтобы избежать повреждения мочевого пузыря в случае его заболачивания. Как правило, баллоны можно заменить в полевых условиях. В настоящее время это самый распространенный тип больших коммерческих расширительных баков.
Расчетные формулы
Общая формула расчета размера резервуара, уравнение 1 (с именами переменных, скорректированными, чтобы они соответствовали именам, используемым в этой статье), исходя из основных принципов, предполагающих законы идеального газа:
`V_(t)=(V_(s)(E_(w)-E_(p)))/((P_(s)T_(c))/(P_(i)T_(s))-(P_( s)T_(h))/(P_(max)T_(s))-E_(wt)[1-(P_(s)T_(c))/(P_(max)T_(s))]+E_ (т))-0,02В_(с)`
Где
V t = общий объем бака
V с = объем системы
P с = начальное давление, когда вода впервые начинает поступать в бак, абсолютное
P i = начальное (предварительное) давление, абсолютное воды в системе из-за повышения температуры = (ν ч /ν с -1)
v ч = удельный объем воды при максимальной температуре, Тл.
v c = удельный объем воды при минимальной температуре, Tc.
E p = единичный коэффициент расширения трубопровода и других компонентов системы в результате повышения температуры = 3α(T h -T c )
α = коэффициент расширения трубопровода и других компонентов системы
T h = максимальная средняя температура воды в системе, градусы абс.
T c = минимальная средняя температура воды в системе, градусы абс. до заполнения, абсолютный градус
E wt = удельный коэффициент расширения воды в баке из-за повышения температуры
E t = единичный коэффициент расширения расширительного бака из-за повышения температуры
Последний член (0,02 Vs ) учитывает дополнительный воздух от десорбции из растворенного в воде воздуха. Это уравнение можно упростить до уравнения ниже , игнорируя малые члены и предполагая, что температура резервуара остается близкой к начальной температуре заполнения (как правило, хорошее предположение, при условии отсутствия изоляции на резервуаре или подсоединенных к нему трубопроводов, что является распространенным и рекомендуемым). практика):
`V_(t)=(V_(s)[((v_(h))/(v_(c))-1)-3alpha(T_(h)-T_(c))])/((P_(s ))/(P_(i))-(P_(s))/(P_(max)))`
Это уравнение включает оценку расширения системы трубопроводов. Этот член также относительно мал, и коэффициенты расширения трудно определить, учитывая различные материалы в системе, но он включен в приведенное выше уравнение, поскольку он включен в уравнения расчета размеров в справочнике ASHRAE. Этот термин также включен в некоторые, но не в большинство, программы выбора производителей расширительных баков. Большинство производителей консервативно игнорируют этот член, поскольку он мал и не больше, чем члены, уже проигнорированные в приведенном выше уравнении. Игнорирование этого термина приводит к приведенному ниже уравнению:
`V_(t)=(((v_(h))/(v_(c))-1)V_(s))/((P_(s))/(P_(i))-(P_(s) )/(P_(max)))`
Числитель – это объем расширившейся воды, V e , так как она нагревается от минимальной до максимальной температуры, поэтому уравнение можно записать:
`V_(t)=(V_(e))/((P_(s))/(P_(i))-(P_(s))/(P_(max)))`
Где:
`V_(e)=(v_(h)//v_(c)-1)V_(s)`
Уравнение может быть дополнительно упрощено в зависимости от типа используемого резервуара.
Резервуар с вентиляцией
Для вентилируемых резервуаров все давления одинаковы, а доминатор ограничивается 1, поэтому размер резервуара представляет собой просто объем расширенной воды:
`V_(т)=V_(е)`
Закрытый резервуар (без предварительной зарядки)
Для невентилируемых резервуаров из простой стали начальное давление обычно равно атмосферному давлению при пустом резервуаре (без предварительной зарядки). Затем бак подключается к добавочной воде, которая создает давление в баке до давления наполнения за счет вытеснения воздуха из системы, по существу теряя часть объема бака. Таким образом, уравнение размера:
`V_(l)=(V_(e))/((P_(a))/(P_(i))-(P_(a))/(P_(max)))`
Где, P a = атмосферное давление
Предварительно заправленный резервуар
Для любого резервуара, предварительно заправленного до требуемого начального давления, включая должным образом заправленные мембранные и баки-дозаторы, а также включая закрытые резервуары из простой стали, если они предварительно заполнены, P s равно P i , поэтому уравнение размера сводится к:
`V_(t)=(V_(e))/(1-(P_(i))/(P_(max)))`
Обратите внимание, что это уравнение применимо только тогда, когда бак предварительно заправлен до требуемого P и . Резервуары заправлены на заводе до стандартной предварительной зарядки 12 фунтов на кв. дюйм (83 кПа изб.).
Закрытый резервуар
Для получения более высокого желаемого давления предварительной заправки можно сделать специальный заказ на заводе или подрядчик должен увеличить давление с помощью сжатого воздуха или ручного насоса. Но нередки случаи, когда этим пренебрегают. Это упущение можно компенсировать, определив размер резервуара по приведенному ниже уравнению (при условии атмосферного давления на уровне моря):
`V_(t)=(V_(e))/((26,7)/(P_(i))-(26,7)/(P_(max)))`
(12 фунтов на кв. дюйм изб./26,7 фунтов на кв. дюйм абс. [83 кПа изб./184 кПа абс.] предварительная заправка). Это увеличит размер бака по сравнению с правильно предварительно заправленным баком.
Кодекс ASME по котлам и сосудам под давлением 2015, раздел VI
Кодекс ASME по котлам и сосудам под давлением 2015, раздел VI, включает уравнения расчета (как и UMC и IMC, которые извлекают уравнения дословно), как показано в уравнении ниже , с измененными переменными, чтобы они соответствовали используемым в этой статье:
`V_(t)=(V_(s)(0,00041T_(h)-0,0466))/((P_(a))/(P_(i))-(P_(a))/(P_(max)) )`
Сравнивая знаменатель этого уравнения с уравнением для закрытого резервуара (без предварительной зарядки), эта формула явно предназначена для определения размера резервуара без предварительной зарядки; это переоценит размер предварительно заряженного бака. Числитель соответствует кривой V e ; он предполагает минимальную температуру 65°F (18°C) и точен только в диапазоне средней рабочей температуры от 170°F до 230°F (от 77°C до 110°C). Таким образом, это уравнение нельзя использовать для очень высокой температуры горячей воды (например, 350°F [177°C]), воды конденсатора замкнутого цикла или систем с охлажденной водой .
Автор: Steven T. Taylor, PE
Насколько полезен был этот пост?
Нажмите на звездочку, чтобы оценить!
Средняя оценка 4.9 / 5. Всего голосов: 1354
Голосов пока нет! Будьте первым, кто оценит этот пост.
Сожалеем, что этот пост не был вам полезен!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?
Калькулятор расширительного бака для систем охлажденной воды, быстрый расчет размера и выбор расширительного бака
ПРОДАЖА!
Быстрый размер и выбор ET
со 100% гарантией возврата денег
Калькулятор расширительного бака HVAC для систем с охлажденной водой разработан таким образом, чтобы его можно было применить практически ко всем конструкциям водяного конденсатора, но при этом он был простым и легким в использовании. Интерфейс выполнен в формате Excel, что позволяет любому быстро освоиться. Вы можете добавлять дополнительные строки к расчету объема так же, как в Excel. Ввод данных прост и интуитивно понятен, просто следуйте примерам в калькуляторе. Измените материал трубы, размеры трубы, температуру, давление и т. д., и калькулятор автоматически определит общий объем в системе.
Ссылки, составляющие основу этого калькулятора, также доступны для редактирования, так что вы можете настроить значения жидкости или дополнительные размеры труб. Однако, если вам неудобно вносить изменения, просто напишите мне, и я настрою таблицу в соответствии с вашими потребностями.
Калькулятор также прекрасно печатает в стандартном формате 8,5 x 11 для основы вашего дизайна или другого приложения к отчету о дизайне.
Калькулятор определит общий объем расширительного бака, а также предоставит шаблон графика для использования на чертежах.
Гавайский общий акцизный сбор не включен в указанную ниже стоимость и будет добавлен к окончательной стоимости.
КУПИТЬ
- Описание
- Автор
- 100% гарантия возврата денег
- Дополнительная информация
- Руководство по эксплуатации
ИНФОРМАЦИЯ О ПРОДУКТЕ
- Серия: Средства проектирования
- Заголовок: Калькулятор конструкции расширительного бака HVAC для систем с охлажденной водой
- Автор: Джастин Каувале, P.E.
- Единицы: английский (скоро появится в системе SI)
- Язык: английский
- Формат: Excel
- Издатель: Engineering Pro Guides
- Последнее обновление 11 апреля 2018 г.
ОБ АВТОРЕ
Джастин Каувале PE, LEED AP, является профессиональным инженером, зарегистрированным как в области машиностроения, так и в области противопожарной защиты. Он имеет более чем 11-летний опыт практической работы и преподавания инженерного дела практикующим инженерам. Он является владельцем этого веб-сайта и создателем этого контента. Если у вас есть какие-либо вопросы, свяжитесь с ним по адресу [email protected] или посетите страницу «О нас», чтобы узнать больше.
100% гарантия возврата денег
Этот продукт принадлежит вам, и вы можете использовать его без риска. Если вы не полностью удовлетворены своей улучшенной эффективностью после двух недель использования, просто напишите мне по электронной почте заметку об опыте в течение двух месяцев с первоначальной даты покупки для полного возмещения вашей покупной цены, без вопросов.
Дополнительная информация
Как опытный инженер, вы должны быть в состоянии быстро и точно определить размер и выбрать расширительный бак. Каждая гидравлическая система горячего водоснабжения отличается, но этот калькулятор использует наиболее распространенные свойства трубопроводов и жидкостей, чтобы сделать наиболее полный калькулятор расширительного бака на рынке. Этот калькулятор также поставляется с подробным руководством по эксплуатации, в котором не только объясняется, как использовать калькулятор, но также объясняется, как спроектировать расширительный бак с простыми в использовании формулировками и цифрами.
