Отопление склада высотой 10 метров инфракрасными обогревателями Билюкс
Можно ли использовать инфракрасные обогреватели для отопления складских помещений? Ответ однозначный — да. А если речь идет о складах высотой не менее 10 метров? Ответом послужит реализованный компанией Электромакс проект обогрева инфракрасными излучателями Билюкс складского помещения на 600 м2 в среднерусском регионе.
Также читайте: отопление склада одежды высотой 25 метров, отопление склада запчастей тепловыми матами, отопление склада 1000 кв. м.
отопление складского помещение при помощи инфракрасных обогревателей Билюкс
Исходные данные
- Складское помещение на 600 квадратных метров, построенное из пеноблока и утепленное 20-сантиметровым слоем минеральной ваты. Фасадная отделка – стальной лист по гидро- и паробарьеру, обеспечивающему влагозащиту минеральной ваты.
- Ворота роллетного типа с вертикальным подъемом, расположены в торцевой части строения и на фасаде.
- Одинарные стеллажи расположены у стены строения. В центре помещения установлен парный стеллаж. Проходы между стеллажами перпендикулярны торцевой части с воротами. Площадка между центральными рядами стеллажей и торцевыми воротами используется в качестве зоны погрузки-выгрузки товара.
- По условиям хранения товарно-материальных ценностей температура в складском помещении должна превышать 10 °C.
Схема размещения обогревателей
В качестве основного отопительного прибора была выбрана модель инфракрасного обогревателя Билюкс П 4000 с такими характеристиками:
промышленный инфракрасный обогреватель Билюкс П 4000
- Тепловая мощность – 4 кВт.
- Энергопотребление – 1,3 кВт.
- Вес – 22 килограмма.
- Стоимость – 170 долларов США.
Для обогрева помещения объемом 5 400 кубических метров необходимо 11 обогревателей суммарной тепловой мощностью 44 кВт.
Дополнительные источники тепла – не предусмотрены.
Размещение обогревателей – потолочное, на подвесах, опускающих инфракрасный излучатель до уровня 7 — 7,7 метров от пола. При этом используется следующая схема:
- Пять обогревателей «подвешены» над каждым проходом между стеллажами.
- Один отопительный прибор обслуживает зону погрузки-выгрузки товара.
Итоги проекта инфракрасного отопления склада площадью 600 м2
Замеры температуры, проведенные с помощью тепловизора в конце января 2013 года, показали следующие результаты:
- Температура окружающей среды: -19 °C.
- Температура стен склада (снаружи): -17 °C.
- Температура на уровне пола в складском помещении: +15 °C.
- Температура на уровне потолка: +21,5 °C.
- Температура стен склада (внутри): +18,5 °C.
В итоге внутри помещения поддерживается стабильная «плюсовая» температура выше заданного заказчиком уровня: 10 °C.
То есть эффективность обогревателей Билюкс подтверждается натурными замерами, проведенными на готовом объекте в самую суровую зимнюю пору.
Рекомендуемые модели обогревателей Билюкс
Помимо уже упомянутого инфракрасного обогревателя Билюкс П 4000, мы можем рекомендовать следующие модели инфракрасных излучателей данного бренда для отопления складских помещений:
Билюкс У 6000 — Этот прибор можно использовать и в системах комплексного обогрева, и в роли точечного источника тепла. Его характеристики:
- Тепловая мощность – 5,7 кВт.
- Обогреваемая площадь – 60 м2.
- Вес – 15 килограмм.
- Высота подвеса – от 6 метров.
- Стоимость – 200 долларов США.
Билюкс Б 1000 — Этот прибор можно использовать для обогрева бытовых или офисных зон складского помещения:
Билюкс Б 1000 — для обогрева бытовых или офисных зон складского помещения
- Тепловая мощность – 1 кВт.
- Обогреваемая площадь – 20 м2.
- Вес – 4 килограмма.
- Высота подвеса – от 2,5 метров.
- Стоимость – 70 долларов США.
Билюкс П 3000 — Этот прибор можно использовать в складском помещении и теплице, в школе или фитнес центре, в больнице или магазине. Его характеристики:
Билюкс П 3000 для отобогрева производственных и складских помещений
- Тепловая мощность – 3 кВт.
- Обогреваемая площадь – 30 м2.
- Вес – 22 килограмма.
- Высота подвеса – от 3,5 метров.
- Стоимость – 160 долларов США.
По всем вопросам обращайтесь через форму обратной связи
Отопление складов, складских помещений
- Характеристики помещения
- Теплоизоляция складов и ангаров
- Способы отопления склада
- Воздушные системы отопления
- Лучистые системы отопления
- Воздушно-тепловые завесы
- Водяные инфракрасные панели
Отправьте быструю заявку
Отопление складских помещений, ангаров, хранилищ и других аналогичных им строений значительно отличается от отопления, скажем, жилых домов – важную роль играют как габаритные размеры помещения, так и особые требования, предъявляемые к условиям внутреннего микроклимата.
“ИНТЕХ-Климат” готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ “под ключ”: проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку
В частности, обычно требуется отапливать не весь склад, а лишь определённые рабочие зоны и места хранения груза, причём, температурно-влажностный уровень в таких зонах может быть совершенно разным. В связи с этим к вопросу отопления склада необходимо подойти с максимальной ответственностью – чтобы иметь возможность в полной мере использовать функциональные возможности помещения.
Стандартное водяное отопление, с которым хорошо знаком любой из нас, малопригодно для нагрева воздуха в таком просторном помещении – нагретые воздушные массы просто будут подниматься вверх, в никоим образом не используемые зоны. Соответственно, значительно вырастут расходы – при минимальной полезной отдаче. Итак, какую же систему отопления склада использовать?
Характеристики помещения
Выбирая систему отопления, следует обращать внимание на некоторые характеристики здания.
Прежде всего, необходимо учитывать высоту потолка и площадь строения. Если высота от пола до потолка более 3 м, то не рекомендуется применять водяные системы, т.к. они неспособны обеспечить необходимую температуру в больших помещениях.
Вторым важным показателем является теплоизоляция. Утепленные стены и потолок значительно сэкономят средства, затраченные на отопление цеха или склада. Если нет возможности избежать теплопотерь, рекомендуется использовать источники тепла, обогревающие определенные рабочие зоны.
Также следует учитывать технологические температурные требования к хранению сырья или продукции.
Теплоизоляция складов и ангаров
В качестве складского помещения может выступать как здание из кирпича, блоков или бетона, так и металлический ангар. Если в первом случае утепление требуется не всегда, то теплоизоляция ангара просто необходима. Без этого зимой в нем будет холодно, а летом – очень жарко, даже жарче чем на улице.
Отопление ангара нужно делать только после качественного утепления, так как основная задача обогрева – это восполнение теплопотерь.
Чем меньше теплопотери, тем дешевле обходится отопление. Поэтому нужно тщательно подбирать материал по характеристикам и правильно рассчитать слой утепления.
Как правило, складские помещения утепляются изнутри. Большое значение имеет скорость работ. Немаловажна и цена мероприятия. Каким параметрам должен отвечать теплоизоляционный слой:
- минимальная теплопроводность;
- негорючесть;
- устойчивость к влаге;
- быстрота нанесения;
- эксплуатация без отделки.
Отсутствие отделки на работу склада никак не повлияет, красоты здесь не нужно, главное, практичность и надежность.
С учетом всех вышеперечисленных параметров теплоизоляция склада пенополиуретаном будет идеальным вариантом.
ППУ – это полимерный утеплитель с закрытоячеистой структурой, а для ангара вспененный пенополиуретан вообще единственный вариант. У него самый низкий коэффициент теплопроводности, по сравнению со всеми современными утеплителями, который составляет 0,029 Вт/м*С.
Он не пропускает пар и не впитывает влагу. Материал не горит, даже если на него направить открытое пламя, соответственно, ядовитых газов не выделяет. ППУ имеет высокую адгезию практически со всеми материалами, то есть крепко держится на любой поверхности. Утеплитель легкий, усадки не дает, грызунов не боится.
Теплоизоляция склада ППУ проводится за один день, зависит от площади, но зачастую не больше дня. Утеплитель наносится методом напыления, для этого используется специальная выдувная машина. Своими руками такие работы никто не проводит, нанимают подрядчиков.
Автономное газовое отопление квартир сегодня норма для новостроек. Это действительно очень удобно.
При помощи системы умный дом управление отоплением осуществляется дистанционно, нужен только интернет.
Способы отопления склада
Для нагревания воздуха в складском помещении используются следующие отопительные системы:
- централизованные водяные;
- воздушные;
- лучистые.
В первом случае обогрев происходит за счёт горячей воды, движущейся по системе водопроводных труб и нагревающей радиаторы. Вода поступает из центральной отопительной системы; в зависимости от условий хранения возможен нагрев в котельной, если таковая есть, а также при использовании специальных электрических приборов.
Применяется только в малых складах с невысокими потолками из-за причин, уже описанных выше; также данная система не слишком популярна из-за сложности монтажа, а также большого количества занимаемого пространства, что не позволяет использовать площадь склада с максимальной эффективностью (главным образом это касается торговых складов и баз, на которых используются стеллажные конструкции).

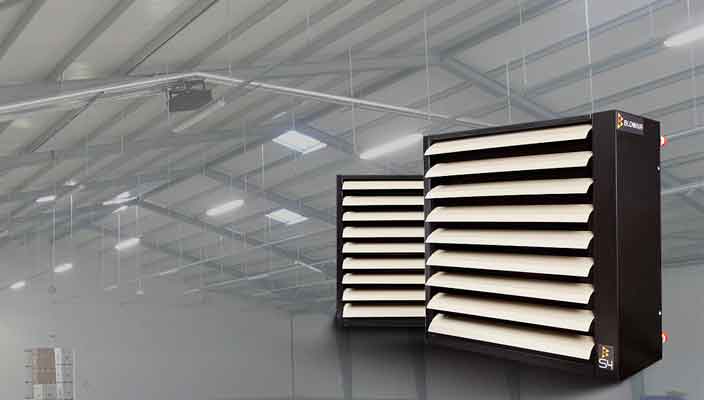

Воздушные системы отопления
Значительно более популярным является воздушное отопление склада, которое впервые начало применяться ещё в семидесятые годы прошлого века и эффективно совершенствуется по сей день. Данные системы не взаимодействуют с какими-то внешними источниками, а нагрев воздуха в помещении обеспечивается работой тепловых генераторов и калориферов – водных и паровых.
Нагретый воздух поступает по коллекторам коробчатой конструкции в те помещения, где необходимо поддерживать определённый температурный режим. Для уменьшения или увеличения воздушного потока используются специальные регулируемые створки или жалюзи.
Такой способ также имеет некоторые недостатки, хотя их и меньше, чем у предыдущей системы. Тем не менее, воздушная система является одной из наиболее часто используемых при отоплении складов благодаря простоте установки и сравнительно низкой стоимости оборудования.
Лучистые системы отопления
Лучистое отопление ещё более экономично и просто в установке и применении, чем воздушное. Работа инфракрасных нагревателей не способствует возникновению пыли, а также не сушат воздух. Принцип действия такой системы крайне прост – как и лучи солнца, элементы данной системы нагревают не воздух, а объекты, на которых они направлены – пол, стены, предметы – а те, в свою очередь, отдают часть полученного тепла окружающей среде.
Это наиболее удобно в тех случаях, когда требуется нагрев определённой зоны небольших размеров; сами светильники легко монтируются на высоте 1,5-2 метра от пола, а концентрация выделяемых тепловых частиц может регулироваться.
В зависимости от микроклимата, поддерживаемого внутри складского помещения, используются «светлые» и «тёмные» инфракрасные нагреватели. Выделению тепла в них способствует природный либо сжиженный газ. Обогреватели могут как монтироваться непосредственно в стены или стенные ниши, так и входить в состав целых излучающих панелей, располагающихся вдоль всей длины здания. Также выпускаются переносные модели, использующиеся в условиях невозможности монтажа отопительной системы. В зависимости от габаритов они могут быть как ручными, так и размещаться на специальных колёсных установках.
«Светлые» инфракрасные нагреватели отличаются крайне высокой температурой – поверхность горелки может нагреваться до 900 градусов. «Тёмные» обеспечивают меньший нагрев – только до 500 градусов – но при этом оснащаются специальными отражателями, которые позволяют рассеивать тепловые частицы и, тем самым, обеспечивать нагрев значительно больших площадей. Различаются они и по конструкции – первые представляют из себя цельную керамическую плитку (её нагрев и производит инфракрасное излучение), вторые же представляют из себя трубную конструкцию с внешним термостойким покрытием, внутри которой и происходит процесс горения газа.
Наиболее универсальным типом инфракрасных обогревателей являются излучающие панели, широко распространённые в большинстве складов типового хранения и стандартными нормами пожаробезопасности. Также их удобно использовать для кондиционирования воздуха – при подключении парогенератора. Пар при этом может нагреваться почти до 200 градусов, что способствует значительному увеличению кратности воздухообмена внутри помещения.
Таким образом, можно сказать, что на сегодняшний день лучистые обогреватели обоих типов представляют из себя наилучшие варианты отопительных систем – производительные, экономичные и удобные. Тем не менее, нужно упомянуть о следующих ограничениях использования данных агрегатов:
- невозможность использования нагревательных панелей на высоте ниже 4 метров. В противном случае температура нагрева площади окажется слишком высокой – к тому же такое интенсивное излучение плохо скажется на здоровье проходящих под ними людей;
- в помещениях с повышенными требованиями к пожарной безопасности. Это касается складов горюче-смазочных материалов и других легковоспламеняющихся жидкостей, нефтепродуктов, масел и.т.д.;
- в помещениях, на которых складируются грузы, чувствительные к инфракрасному излучению.
Это касается складов горюче-смазочных материалов и других легковоспламеняющихся жидкостей, нефтепродуктов, масел и.т.д.;Воздушно-тепловые завесы
Воздушные завесы необходимы для разделения зон с разными температурными режимами. Оборудование монтируется в проеме дверей, окон, ворот. Завеса образуется в результате движения высокоскоростного потока воздуха. Это своего рода невидимая преграда, которая не позволяет выходить теплому воздуху и не впускает холодный воздух снаружи. Кроме того, воздушная завеса изолирует склад от выхлопных газов, пыли и прочих негативных явлений без создания помех для передвижения спецтранспорта.
Ширина завесы 0,6-2,5 метра. В более широкие проемы монтируют несколько приборов вплотную друг к другу. При расчете тепловой завесы учитывают такие факторы:
- максимальная температура подаваемого воздуха 50 °С у входа;
- температура воздуха, поступающего снаружи 5-14 °С;
- скорость воздуха не более 8 м/с у входа и не более 25 м/с у технологических проемов и ворот;
- установка тепловых завес оправдана для входных дверей без тамбуров, открывающихся пять и более раз в сутки или на 40 минут в смену.
Паровые системы
Теплоноситель – сухой насыщенный пар с температурой не более 130 °С. Система может быть разомкнутой, когда конденсат передается в теплообменник насосом, или замкнутой, когда конденсат перемещается самотеком. Основные преимущества:
- минимальные потери тепла в теплообменниках;
- быстрый нагрев радиаторов и других отопительных приборов;
- малая инертность;
- возможность обогрева многоэтажных зданий;
- компактность оборудования;
- низкое гидростатическое давление в системе.
Недостатки:
- высокие потери тепла в паропроводах, как следствие – уменьшение КПД;
- шумность;
- нельзя сделать температуру теплоносителя ниже 100 °С;
- интенсивная коррозия металлических элементов контура.
Паровое отопление разрешено для терминалов с негорючей и неядовитой пылью, негорючими и не поддерживающими горение парами и газами.
Паропроводы монтируются отдельно от системы вентиляции и кондиционирования.
Водяные инфракрасные панели
На сегодняшний день известен еще один весьма выгодный способ, с помощью которого можно обустроить отопление ангара или любого другого большого помещения подсобного типа – использование водяных ИК панелей.
В данном случае жидкость-теплоноситель нагревается до 160 °C и поступает в излучающие трубки, расположенные под потолком. Инфракрасный излучатель эффективно рассеивает тепло по всему объему отапливаемого помещения. Таким образом, оборудование функционирует не на конвективном, а на лучистом принципе.
Уникальность подобного оборудования заключается в том, что воздух в помещении не нагревается. Обогреву подлежат различные типы поверхностей, в том числе поверхность оборудования, товаров, стеллажей, стен, полов, потолков и даже людей, находящихся в помещении.
С помощью водяных ИК панелей можно эффективно организовать отопление цеха, в котором выполняются сварочные, столярные и другие производственные работы.
В таком случае целью метода является не обогрев самого помещения или сырья, а обеспечение теплом рабочего персонала.
Основные достоинства
- быстрая и простая установка необходимого оборудования;
- возможность обогрева определенных локальных зон складских помещений;
- минимальные тепловые потери;
- долговечность, надежность и безопасность;
- дополнительные функции шумопоглощения, освещения и вентиляции.
К тому же отопление склада, цеха или ангара посредством такого излучателя является экономически целесообразным процессом, так как экономия достигает 50%, если проводить параллели с прочими методами отопления складского хозяйства.
Заявка
Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.
Приложить файлы
Отправить
Коммерческие обогреватели для склада (лучшие решения)
Никому не нравится холод, особенно на рабочем месте.
Даже техника не может работать в условиях мороза.
Добавив на склад дополнительные обогреватели, вы обеспечите бесперебойную работу оборудования и обеспечите комфорт и здоровье своих сотрудников.
Калькулятор отопления склада
Несмотря на то, что необходимо учитывать несколько аспектов, таких как пешеходное движение и теплоизоляция стен, существует общее практическое правило, которое вы можете использовать, чтобы определить, какой размер нагревателя лучше всего подходит для ваших нужд.
Вам нужно 10 ватт тепловой мощности на квадратный фут площади, которую вы покрываете.
Пример: Чтобы обогреть комнату площадью 2340 квадратных футов, вам понадобится обогреватель мощностью не менее 234 Вт.
Доступные варианты обогрева
Складские электрообогреватели
Электрические обогреватели — это экономичное и простое решение для борьбы с холодом в помещении. Существует большое разнообразие типов обогревателей и мощностей обогрева.
Настенные конвекторы 9№ 0021
Настенные конвекторы отлично подходят для обогрева рабочих помещений в коммерческих и общественных учреждениях с большими пролетами окон. Они специализируются на противодействии холодным нисходящим потокам и минимизации образования конденсата. Эти обогреватели доступны только для стационарного размещения.
| Model | Photo | Watts | Volts | BTUH | Amps |
|---|---|---|---|---|---|
| HD Wall Heater | 6,000 – 9,600 | 208 – 480 | 20,478 – 32,765 | 8 – 30.64 | |
| 8800 Series Institutional | 500 – 2,002 | 120 – 600 | 1,706 – 6,826 | 0. 833 – 16.667 |

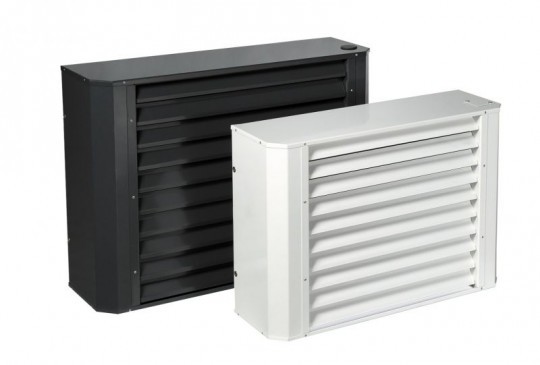

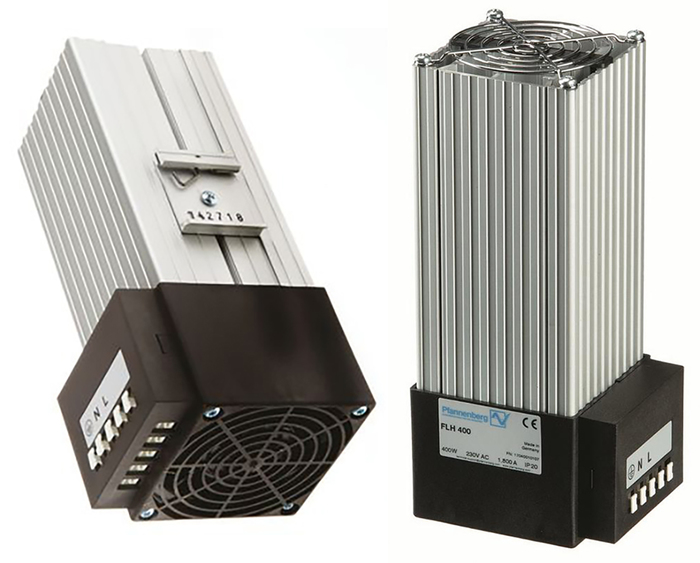

Electric Forced Воздухонагреватели
Электрические воздухонагреватели с принудительной конвекцией для обогрева складов и больших помещений. Они оснащены вентиляторами, которые быстро разносят тепло по всему рабочему пространству.
Доступны различные мощности, размеры и модификации.
| Model | Photo | Watts | Volts | BTUH | Amps |
|---|---|---|---|---|---|
| UH Series Horizontal | 3,284 – 48,035 | 3,284 – 48,035 | 11,200 – 163,800 | 4 – 120.2 | |
| 6300 Series Multiple Angle | 3,002 – 10,008 | 208 – 480 | 10,239 – 34,130 | 4. 6 – 43.6 | |
| 5700 Series Confined Space Plenum Rated | 1,876 – 5,004 | 208 – 480 | 6,396 – 17,065 | 6 – 21 | |
| 5500 Series Washdown | 3,284 – 48,042 | 208 – 480 | 11,200 – 163,824 | 4 – 83.4 | |
| 2600 Series Downflow Unit | 5,004 – 50,044 | 208 – 480 | 17,065 – 170,650 | 6.02 – 138.96 |
Электрический обогреватель Salamander и другие переносные обогреватели
Сохраняйте тепло вокруг себя! Обогреватели Salamander и переносные обогреватели — отличные варианты для тех случаев, когда требуется мобильное отопление.
Эти обогреватели являются лучшим вариантом для внутреннего и наружного применения в коммерческих или промышленных условиях, где по требованию требуется дополнительное тепло в различных помещениях.
| Модель | Фото | Watts | Volts | BTUH | Amps |
|---|---|---|---|---|---|
| Salamander Heater | 9,008 – 45,040 | 240 – 600 | 30,717 – 153,585 | 18 – 54.2 | |
| WFHE | 9,883 – 29,721 | 240 – 480 | 33,700 – 101,350 | 23.97 – 35.92 | |
| WHP-3000 | 4,927 – 5,425 | 115 | 16 800 – 18 500 | 15 |
Инфракрасные обогреватели для складов
Радиационные обогреватели используют излучение для обогрева, подобно тому, как солнце нагревает землю.
Они могут нагревать материалы и быстро доводить их до рабочей температуры, что делает их отличным вариантом для коммерческого и промышленного применения.
В них нет вентиляторов и движущихся частей, что означает бесшумную работу.
Энергосберегающие устройства с отражающей поверхностью, предотвращающей потерю энергии.
Излучающие обогреватели могут быть стационарными потолочными или переносными обогревателями.
Portable Infrared Heaters
| Model | Photo | Watts | Volts | BTUH | Amps |
|---|---|---|---|---|---|
| FSP Series | 3,150 – 9,500 | 208 – 600 | 10,749 – 32 414 | 15,4 – 16,52 | |
| Серия HP | 4 800 – 11 200 | 240 | 16,378 – 38,216 | 8 – 26. 7 |
Ceiling-Mounted Infrared Heaters
| Model | Photo | Watts | Volts | BTUH | Amps | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSA Серия | 1,450 – 9 500 | 120 – 600 | 4 957 – 32 414 | 2,52 – 45,67 | |||||||||||||||
| Серия FSS | 98 | ||||||||||||||||||
| FSS Series | 98 | ||||||||||||||||||
| FSS Series | 98 | – | – | FSSS | |||||||||||||||
FSS. ,500 | 120 – 600 | 4,957 – 32,414 | 2.52 – 45.67 | ||||||||||||||||
| OCH Series | 3,000 – 15,000 | 120 – 480 | 5,120 – 10,239 | 4.7 – 14.4 | |||||||||||||||
| RPH Series | 1600 | 208 – 240 | 5,461 | 6.7 – 7.7 | |||||||||||||||
| TH and THSS Series | 3,203 – 10,960 | 208 – 480 | 10,922 – 37,372 | Н/Д |
Обогреватели для опасных зон
Обогреватели для опасных зон специально предназначены для сред с потенциально воспламеняющимися или взрывоопасными материалами.
Они бывают разных моделей и направлений, в том числе переносные взрывозащищенные электронагреватели.
Независимо от области применения всегда найдется подходящий вариант обогрева.
| Модель | Фото | Вт | Вольт | BTUH | Amps |
|---|---|---|---|---|---|
| FEP Series Wall Convector | 800 – 7,600 | 120 – 600 | 2,730 – 25,938 | 1.7 – 36.5 | |
| HLA Series Fan Forced | 3,006 – 25,044 | 208 – 600 | 10,250 – 85,400 | 4.3 – 43.5 | |
| Portable Heaters For Hazardous Locations | 3,006 – 25,044 | 208 – 600 | 10 250 – 85 400 | 3,5 – 44 |
Happy Heating
Существует множество вариантов обогрева склада, и если вам все еще нужна помощь, чтобы решить, какое решение по отоплению подойдет лучше всего вы, позвоните нам.
Мы будем рады помочь вам обеспечить комфорт для ваших сотрудников и чувствительного промышленного оборудования.
Свяжитесь со специалистом!
Позвоните в отдел продаж ISC сегодня по телефону 972.694.4291 , чтобы получить бесплатное предложение или узнать о нашей линейке промышленного оборудования. Вы также можете запросить котировку онлайн, ЗДЕСЬ .
Электрические обогреватели, переносные обогреватели, настенные обогреватели, тепловентиляторы и печи со склада электронагревателей
Электрические обогреватели, переносные обогреватели, настенные обогреватели, тепловентиляторы и печи со склада электронагревателей
| ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
Н.
Cuthbert, Inc. – В бизнесе с 1940 г.
