Оборудование тепловых пунктов: Назначение и основное оборудование теплового пункта

Устройство и состав изделия Центральные тепловые пункты ЦТП

Завод ГазСинтез^Ⓡ проектирует и производит центральные тепловые пункты, которые устанавливаются в качестве связующего звена между магистралями в Вашем городе и распределительными сетями. Основная функция центральных тепловых сетей ЦТП – это передача и распределение тепловой энергии от ТЭЦ к потребителям для отопления, вентиляции и горячего водоснабжения. ЦТП обслуживают более двух объектов (домов), комплекс зданий и сооружений, группу промышленных и производственных зданий, микрорайоны, кварталы, поселки, деревни и др.

Назначение центральных тепловых пунктов

Пункты ЦТП не просто распределяют тепловую энергию между Потребителями. ЦТП осуществляют контроль, управление и регулирование всех технических параметров работы пункта: поддерживают необходимый температурный режим, регулируют давление на выходе из теплового пункта в зависимости от входного давления воды, защищают оборудование Потребителей от гидроударов из-за превышения давления воды у теплоисточника.

Качество центральных тепловых пунктов производства Завода ГазСинтез

^Ⓡ

Мы проектируем и производим ЦТП в соответствии с требованиями государственных стандартов:

• СП 41-101-95 “Проектирование тепловых пунктов”
• СТО 17330282.27.060.003-2008 “Тепловые пункты тепловых сетей”
• СП 124.13330.2012 “Тепловые сети. Актуализированная редакция СНиП 41-02-2003”

Изготавливаемые на Заводе тепловые пункты имеют высокое качество, подтвержденное Сертификатами соответствия и разрешительными документами государственного образца. Наши тепловые пункты мы комплектуем оборудованием только ведущих производителей.

Устройство центрального теплового пункта ЦТП

Завод ГазСинтез^Ⓡ поставляет отдельно стоящие центральные тепловые пункты. Внутри ЦТП располагается все необходимое технологическое оборудование. Состав оборудования подбирается индивидуально на основании требований Заказчика к производительности/мощности, площади обслуживаемого объекта, схемы имеющегося теплоснабжения (открытой/закрытой), технических условий эксплуатации.

Зависимая и независимая схемы подключения системы отопления

При использовании воды в качестве теплоносителя в системе отопления центральные тепловые пункты могут иметь зависимую и независимую схему подключения оборудования. При зависимой схеме подключения (одноконтурной) вода от магистральной сети поступает непосредственно Потребителю в систему теплоснабжения. При такой схеме нет необходимости в промежуточных тепловых пунктах, теплообменниках и другом смесительном оборудовании. Поэтому в пунктах ЦТП не может быть использована зависимая схема подключения системы теплоснабжения. Недостатком такой схемы является невозможность регулирования температурного режима.

При независимой схеме подключения (двухконтурной) теплоноситель от магистральных сетей (первый контур) нагревает теплоноситель, который уже будет циркулировать в системе отопления Потребителей (второй контур). Преимуществами данной схемы является возможность регулирования и управления температурным режимом и давлением теплоносителя обоих контуров.

Открытая и закрытая схемы подключения системы ГВС

Открытая схема подключения системы горячего водоснабжения характеризуется непосредственным забором воды для нужд Потребителя непосредственно из тепловой магистральной сети. Закрытая схема подключения системы горячего водоснабжения – это подогрев воды до нужной температуры теплоносителем, забранным из магистральной теплосети.

Состав оборудования центральных тепловых пунктов

В состав пунктов ЦТП входит следующее теплоэнергетическое оборудование и вспомогательное оборудование:

• теплообменник для нагрева воды теплоносителем из магистральных сетей
• насосы (циркуляционные насосы ГВС и системы отопления, насос подпитки, смесительный, резервный/аварийный)
• регулирующая арматура
• запорно-предохранительное оборудование (краны, задвижки, клапаны)
• контрольно-измерительные приборы (счетчики, приборы учета тепла, манометры и др. )
• система автоматизированного контроля, управления и регулирования гидравлическим и тепловым режимами
• система водоподготовки и деаэрации воды
• расширительный бак для компенсации расширения теплоносителя в системе отопления

Принцип работы ЦТП

Теплоноситель из магистральных сетей поступает по подающему трубопроводу в теплообменник центрального теплового пункта, где используется для подогрева воды для системы ГВС и отопления. После подогрева воды в теплообменнике, вода возвращается по обратному трубопроводу в магистральную сеть.

Нагреваемая вода для системы ГВС и отопления поступает в тепловой пункт из магистрального водопровода, проходит через насос и поступает в теплообменник для подогрева. Затем после достижения необходимой температуры поступает в циркуляционную систему горячего водоснабжения. В результате отбора горячей воды Потребителями, температура воды понижается. Для поддержания ее на заданном уровне, устанавливается подогреватель второй ступени ГВС.

В результате нормальной работы теплового пункта ЦТП может происходить естественная утечка воды, которая восполняется системой подпитки из магистральной сети.

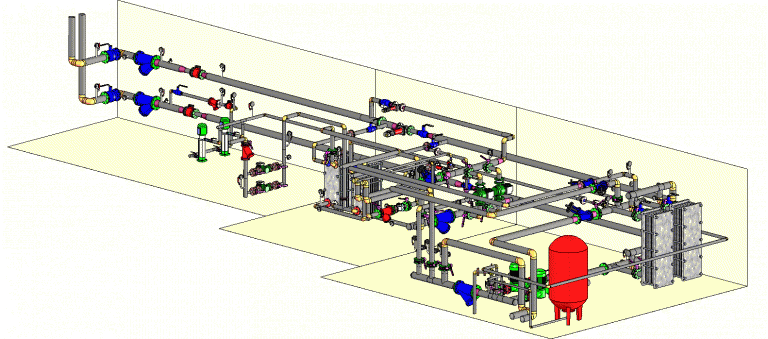

Компоновочная схема центрального теплового пункта ЦТП мощностью 4,28 МВт производства Завода ГазСинтез

^Ⓡ

(размещение оборудования, габаритные размеры даны для справки и могут отличаться)

Условное обозначение: 1-теплообменник пластинчатый разборный; 2-теплообменник пластинчатый разборный системы ГВС; 3-теплообменник пластинчатый разборный системы отопления; 4-насос системы отопления; 5-насос системы ГВС; 6-7-клапан седельный запорно-регулирующий; 8-регулятопр перепада давления прямого действия; 9-бак расширительный мембранный; 10-термопреобразователь сопротивления платиновый, с гильзой и бобышкой; 11-термопреобразователь сопротивления платиновый, для наружной установки; 12-теплосчетчик; 13-счетчик холодной воды; 14-счетчик холодной воды с датчиком импульса; 15-грязевик вертикальный; 16-18-фильтр магнитный фланцевый; 19-20-фильтр сетчатый муфтовый; 21-клапан предохранительный угловой; 22-кран шаровой стальной, фланцевый; 23-25-затвор дисковый поворотный; 26-28-кран шаровой резьбой; 29-резьба из углеродистой стали; 30-клапан обратный межфланцевый двухстворчатый; 31-клапан обратный пружинного типа; 32-кран шаровой резьбой под манометром; 33-термоманометр радиальный; 34-манометр радиальный стандартный; 35-бобышка стальная для термометра; 36-автоматический воздухоотводчик.

Как узнать цену центральных тепловых пунктов ЦТП в Вашем городе?

• звоните по телефону 8-800-555-4784
• присылайте заполненные Опросные листы на электронную почту
• указывайте контактные данные в форме “Запрос цены” для связи наших специалистов с Вами

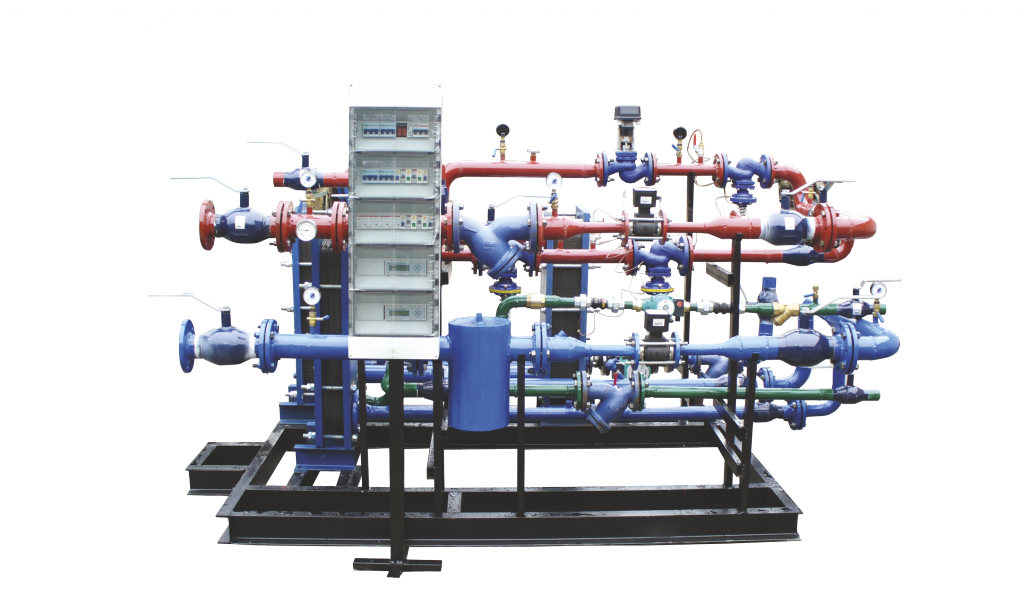

Тепловые пункты ИТП, ЦТП производства Завода ГазСинтез

Тепловой пункт является важным элементом тепловой сети, обеспечивающим управление режимами работы теплопотребления, распределение теплоносителя по типам потребления с возможностью регулирования параметров.

Тепловой пункт является промежуточным звеном между теплогенерирующим объектом (ТЭЦ, котельной) и непосредственно потребителем тепловой энергии.

Тепловые пункты входят в состав тепловых сетей для отопления, горячего водоснабжения и вентиляции отдельных зданий, его частей, а также комплекса зданий и сооружений, промышленных объектов.

Основной задачей тепловых пунктов является получение теплоэнергии от теплогенерирующих объектов и распределение ее между потребителями.

Также, тепловые пункты выполняют следующие функции:

• преобразование вида теплоносителя
• водоподготовка для системы теплоснабжения
• измерение, учет и регулирование технических параметров теплоносителя
• диспетчеризация и аварийное отключение теплового пункта

Преобразование вида теплоносителя представляет собой распределение поступающей тепловой энергии на нужды горячего водоснабжения. Так же тепловой пункт может обеспечивать передачу тепловой энергии между теплоносителями с разным физическими свойствами.

В зависимости от количества и состава потребителей тепловой энергии тепловые пункты делятся на индивидуальные тепловые пункты ИТП и центральные тепловые пункты ЦТП.

Индивидуальные тепловые пункты обеспечивают тепловой энергией только одно здание или его часть. ИТП зачастую устанавливают в подвальных или технологических помещениях здания. Так же по желанию Заказчика и в зависимости от технических требований наш Завод может изготовить индивидуальный тепловой пункт ИТП в блок-модуле с необходимым набором оборудования КИПиА.

Центральные тепловые пункты ЦТП обслуживают несколько зданий, сооружений, промышленных объектов. Зачастую центральные тепловые пункты представляют собой отдельно стоящее сооружение.

Наше производство предлагает проектирование, производство и поставку блочных индивидуальных и центральных тепловых пунктов (модульных тепловых пунктов). Такие ТП представляют собой готовый один или несколько утеплённых блок-модулей с установленным в заводских условиях оборудованием. Возможно изготовление теплового пункта в исполнении на раме без стеновых панелей, для последующего размещения в здании.

На месте монтажа тепловых пунктов остается только их установить и подсоединить оборудование к магистральным и разводящим теплосетям и осуществить пуско-наладку.

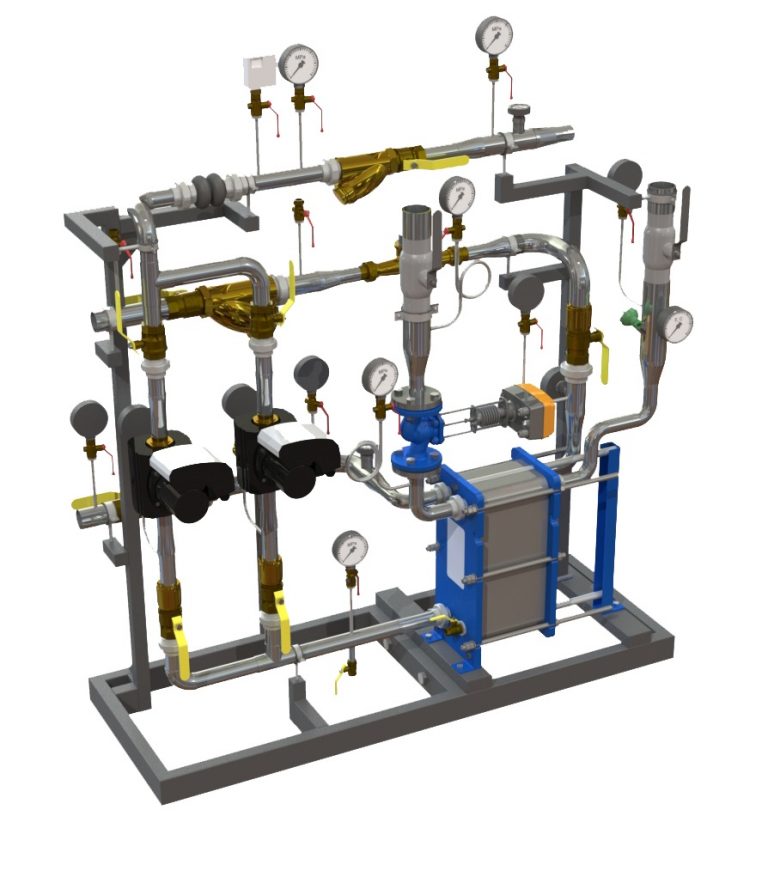

Устройство тепловых пунктов

Существуют открытые и закрытые схемы подключения теплового пункта к теплоисточникам.

В открытой системе теплоноситель поступает непосредственно к потребителю, и, расходуясь, постоянно восполняется.

Закрытие схемы тепловых пунктов – это изолированная система, в которой теплоноситель не расходуется потребителем из тепловых сетей при расходе.

Так же тепловые пункты разделяют на зависимые и не зависимые.

В зависимых системах теплоноситель не подогревается, а поступает к потребителю с заданной температурой на теплогенерирующем объекте. В независимых системах в тепловых пунктах устанавливаются оборудование, регулирующее температуру теплоносителя у потребителя.

Принцип работы и оборудование тепловых пунктов

Теплоноситель по входящим трубопроводам поступает в тепловой пункт. На входе устанавливается очистное оборудование (фильтры/грязевик) и контрольно-измерительное оборудование, которое определяет параметры теплоносителя. При необходимости на входе в тепловой пункт устанавливается регулятор давления, который понижает исходное давление теплоносителя. Помимо очистного оборудования в тепловых пунктах устанавливают системы водоподготовки, чтобы продлить срок службы всего оборудования и трубопроводов в случае, когда теплоносителем является вода.

К тому же, вода для горячего водоснабжения должна пройти специальный этап очистки. На данном этапе регулируется жесткость воды, содержание коррозионных веществ.

Нагрев теплоносителя потребителя и ГВС осуществляется через теплообменники. Тип теплообменника, его мощность и конструкция подбираются исходя из требуемой производительности теплового пункта.

Циркуляция теплоносителя в системе осуществляется насосными группами. Количество насосных групп и их производительность так же подбираются исходя из требуемой производительности теплового пункта.

При необходимости в тепловом пункте устанавливается автоматизация и проборы КИПиА, измеряющие и контролирующие происходящие процессы в тепловом пункте. Возможно изготовление тепловых пунктов, где управление может осуществляется на диспетчерском пункте (по требованию Заказчика).



Таким образом, в состав тепловых пунктов может входить следующее оборудование:

• теплообменное оборудование (теплообменники)
• насосы и насосные агрегаты для циркуляции теплоносителя внутри теплового пункта, а также подпитки системы и раздачи теплоносителя потребителям
• трубопроводная обвязка системы горячего водоснабжения и отопления
• оборудование для водоподготовки
• электрооборудование, диспетчеризация и автоматика теплового пункта (щиты и шкафы автоматики и управления, диспетчерский пункт управления)
• измерительное, регулирующее, предохранительное и запорное оборудование

Состав технологического оборудования тепловых пунктов определяется требованиями следующих нормативных документов:

• СП 124. 13330.2012 “Свод правил. Тепловые сети. Актуализированная редакция СНиП 41-02-2003”
• СП 41-101-95 “Проектирование тепловых пунктов”
• СТО 70238424.27.060.003-2008 “Тепловые пункты тепловых сетей. Условия создания. Нормы и требования”

Подбор и расчет стоимости тепловых пунктов производства Завода ГазСинтез

^Ⓡ в Вашем городе

Для расчета и подбора необходимого теплового пункта и уточнения сроков доставки до места эксплуатации Вы можете:

• связаться со специалистами Завода ГазСинтез^Ⓡ по телефону 8-800-555-4784
• скачать Опросный лист для дальнейшего заполнения его Вашими специалистами; заполненный Опросный лист просим высылать на электронную почту
• воспользоваться формой “Запрос цены”, указать контактную информацию, и наш специалист свяжется с Вами

Информируем Вас, что специалисты Завода ГазСинтез^Ⓡ готовы выполнить весь комплекс услуг для сдачи объекта в эксплуатацию:

• проектирование системы теплоснабжения
• обследование существующей системы теплоснабжения
• разработка схемы теплоснабжения, горячего водоснабжения и вентиляции с использованием теплового пункта
• разработка проект теплового пункта (в случае, когда типовые решения не удовлетворяют техническому заданию)
• изготовление теплового пункта в соответствии с требованиями государственных норм и правил
• доставка теплового пункта
• строительно-монтажные работы (устройство фундамента и сетей)
• пуско-наладка оборудования на площадке строительства

Все работы по проектированию и производству тепловых пунктов на Заводе ГазСинтез

Ⓡ сертифицированы государственными органами.

Системы обогрева стрелок – HANNING & KAHL

Когда идет лед …
При температуре около нуля или ниже плюс высокой влажности или осадках стрелы могут быстро замерзнуть и их будет трудно установить. Нагреватели стрелок необходимо включать своевременно, чтобы избежать проблем и обеспечить энергосберегающий нагрев точек.

… ваши очки в безопасности.
Компания HANNING & KAHL предлагает надежное решение: панель управления HCP в качестве автономной системы для контроллеров точечных нагревателей. Непрерывно анализируя температуру и влажность воздуха в районе точки, ГПУ автоматически включает обогреватели точек, когда параметры становятся критическими, и снова выключает, как только температура повышается.

Контроллеры точечных нагревателей HCP соответствуют директиве 560 VDV и следующим стандартам:
– DIN EN 50121-4 (ЭМС)
– DIN EN 50122-1 (Защитные меры)
– DIN EN 50125-3 (окружающие условия)
– DIN EN 50163 (Напряжение питания)

Инновационная технология обеспечивает движение поездов по рельсам
HCP представляет собой автономный блок контроля и управления для 1-6 групп нагрева, при этом каждая группа нагрева может состоять из любого количества нагревательных стержней. Система может быть расширена в соответствии с требованиями. Благодаря своим сетевым возможностям он предлагает особое удобство и превосходный технический потенциал. Система может дистанционно управляться и контролироваться через внешнюю сеть. В сочетании с цифровыми датчиками температуры и влажности система определения температуры предлагает решающие преимущества и выполняет все требования к энергосберегающей системе точечного обогрева.

Телеуправление
Эта система позволяет объединить в сеть 250 отдельных точечных нагревателей, которые можно контролировать и активировать из одного центрального пункта. Основные функции телеуправления:

• Передача команд переключения различным группам установок, которые могут свободно конфигурироваться пользователем, и контроль подтверждения включения
• Отображение состояния установки в табличном или графическом виде: например, зеленый для «В работе» или красный для «Неисправность»
• Спецификация времени переключения и автоматического включения и выключения
• Автоматическая отправка отчетов о неисправностях компетентному персоналу по электронной почте, текстовым сообщениям и т. п.
• Регистрация измеренных значений, отчеты о возникновении и устранении неисправностей, отчеты о передаче команд переключения и подтверждения
• Обработка различных отчетов о неисправностях и отображение в обзоре

Энергосберегающий и интеллектуальный
С HCP важными процессами можно управлять индивидуально и интеллектуально. Вы можете точно определить, когда включаются точечные нагреватели – как можно раньше, как можно позже. При возникновении экстремальных ситуаций, таких как гололед, управляющие входы позволяют централизованно включить все обогреватели в «специальном режиме». Выход из «Спецоперации» возможен по щелчку мыши или по истечении временного интервала.

Регулирование всего одним датчиком температуры на рельсе экономит более 50 % энергопотребления по сравнению с неконтролируемым нагревом за тот же период времени. С дополнительными датчиками и интеллектуальной сетью возможна экономия от 70% до 80%.

Характеристики HCP:

• Цифровые входы и выходы
• Нагрузочные выходы
• Соединения для нескольких датчиков температуры
• Интерфейсы для передачи данных на передней панели
• Переключаемый-29 Матричный дисплей с фоновой подсветкой
• температура отключения
• Регулируемая температура переключения
• Встроенные часы
• Память ошибок
• Возможно многоязычие и дистанционное обслуживание

Автономный или встроенный
Контроллеры стрелочных обогревателей с HCP доступны как автономные блоки, так и как составные части контроллеров стрелочных переводов HANNING & KAHL. Как система из одного источника, HCP идеально настраивается на точечный контроллер. Система может быть адаптирована практически к любой инфраструктуре.

Преимущества контроллера стрелочного обогрева с HCP:

• Простая модернизация существующих систем
• Автоматическое регулирование экономит энергию
• Идеально подходит для установки автоматических систем отопления
• Компактный дизайн – мало места
• Инновационное меню для управления пользователем
• Большой текстовый дисплей с подсветкой
• Совместимость с сетью, централизованное управление
• Неизнашиваемый
• Экономичность
• Соответствие действующим железнодорожным нормам
• Защита тела рельса за счет температурного ограничения (настраиваемое)

Передовые комплексные решения
Мы предлагаем индивидуальные, логически последовательные решения «под ключ». HANNING & KAHL является признанным поставщиком систем для транспортных органов по всему миру с подтвержденной репутацией, в том числе в качестве универсального решения для систем обогрева стрелок: крепежный материал

Коробки для обогрева стрелок

Датчики температуры рельса, температуры и влажности воздуха

Шкаф управления

Кабели

От первоначальной консультации до ввода в эксплуатацию вы получаете ценный опыт и проверенные решения HANNING & KAHL. Воспользуйтесь нашим опытом для перспективного и экономичного проектирования и реализации.

Нагревательные устройства

В большинстве лабораторий используется как минимум один тип нагревательных устройств, таких как печи, конфорки, колбонагреватели и ленты, масляные ванны, соляные ванны, песочные ванны, воздушные ванны, горячие трубчатые печи, фены и микроволновые печи. Устройства с паровым нагревом обычно предпочтительнее при температурах 100 град.0132 o C или меньше, потому что они не представляют опасности поражения электрическим током или искрения и могут быть оставлены без присмотра с гарантией того, что их температура никогда не превысит 100 ^o C. Убедитесь, что запас воды для производства пара достаточен перед тем, как покинуть помещение. реакцию на любой продолжительный период времени.

Общие меры предосторожности

При работе с нагревательными приборами необходимо учитывать следующее:

• Фактический нагревательный элемент в любом лабораторном нагревательном устройстве должен быть закрыт таким образом, чтобы предотвратить случайное прикосновение работника лаборатории или любого металлического проводника провод, по которому течет электрический ток.
• Если нагревательное устройство изнашивается или повреждается настолько, что открывается его нагревательный элемент, отремонтируйте устройство перед повторным использованием или утилизируйте его.
• Используйте регулируемый автотрансформатор на лабораторном нагревательном устройстве для управления входным напряжением, подавая некоторую часть общего сетевого напряжения, обычно 110 В.
• Расположите внешние корпуса всех регулируемых автотрансформаторов так, чтобы на них нельзя было пролить воду и другие химические вещества, а также где они не будут подвергаться воздействию легковоспламеняющихся жидкостей или паров.

Отказоустойчивые устройства могут предотвратить возгорание или взрыв, которые могут возникнуть, если температура реакции значительно возрастет из-за изменения сетевого напряжения, случайной потери реакционного растворителя или потери охлаждения. Некоторые устройства отключают электроэнергию, если температура нагревательного устройства превышает заданный предел или если поток охлаждающей воды через конденсатор прекращается из-за потери давления воды или ослабления шланга подачи воды к конденсатору.

Духовки

Печи с электрическим нагревом обычно используются в лаборатории для удаления воды или других растворителей из химических проб и для сушки лабораторной посуды.

Никогда не используйте лабораторные печи для приготовления пищи для людей .

• Лабораторные печи сконструированы таким образом, что их нагревательные элементы и регуляторы температуры физически отделены от их внутренней атмосферы.
• Лабораторные печи редко имеют приспособления для предотвращения сброса веществ, испаряющихся в них. Подключение вентиляционного отверстия печи напрямую к вытяжной системе может снизить вероятность утечки веществ в лабораторию или образования взрывоопасной концентрации внутри печи.
• Не используйте печи для сушки каких-либо химических образцов, которые могут представлять опасность из-за острой или хронической токсичности, если не были приняты специальные меры предосторожности для обеспечения непрерывной вентиляции атмосферы внутри печи.
• Во избежание взрыва перед сушкой в ​​печи ополаскивайте стеклянную посуду дистиллированной водой после ополаскивания органическими растворителями.
• Не сушите стеклянную посуду, содержащую органические соединения, в невентилируемой печи.
• Биметаллические ленточные термометры предпочтительны для контроля температуры печи. Не устанавливайте ртутные термометры через отверстия в верхней части духовки так, чтобы колба свешивалась в духовку. Если ртутный термометр разбился в духовке любого типа, немедленно выключите и закройте духовку. Держите его закрытым до остывания. Удалите всю ртуть из холодной духовки с помощью соответствующего чистящего оборудования и процедур, чтобы избежать воздействия ртути.

Нагреватели

Лабораторные нагреватели обычно используются для нагрева растворов до 100 ^o C или выше, когда нельзя использовать более безопасные паровые бани. Убедитесь, что все вновь приобретенные конфорки сконструированы таким образом, чтобы избежать возникновения электрических искр. Старые конфорки представляют опасность возникновения электрической искры, возникающей либо из-за выключателя, расположенного на конфорке, либо из-за биметаллического термостата, используемого для регулирования температуры, либо из-за того и другого.

В дополнение к опасности возникновения искры старые и корродированные биметаллические термостаты в этих устройствах могут в конечном итоге перекрыть предохранитель и подавать полный непрерывный ток на нагревательную пластину.

• Не храните летучие горючие материалы рядом с плитой
• Ограничьте использование старых конфорок для горючих материалов.
• Проверка на коррозию термостатов. Поврежденные коррозией биметаллические термостаты можно отремонтировать или перенастроить, чтобы избежать искрового разряда. Свяжитесь с EHS для получения дополнительной информации.

Колбонагреватели

Колбонагреватели обычно используются для нагрева круглодонных колб, реакционных котлов и связанных с ними реакционных сосудов. Эти кожухи заключают нагревательный элемент в ряд слоев ткани из стекловолокна. Пока покрытие из стекловолокна не изношено и не сломано, а вода или другие химические вещества не пролиты на кожух, нагревательные кожухи не представляют опасности поражения электрическим током.

• Всегда используйте колбонагреватель с регулируемым автотрансформатором для контроля входного напряжения. Никогда не подключайте их напрямую к сети 110 В.
• Будьте осторожны, не превышайте входное напряжение, рекомендованное производителем кожуха. Более высокое напряжение вызовет его перегрев, расплавит изоляцию из стекловолокна и обнажит оголенный нагревательный элемент.
• Если нагревательный кожух имеет внешний металлический корпус, который обеспечивает физическую защиту от повреждения стекловолокна, рекомендуется заземлить внешний металлический корпус для защиты от поражения электрическим током в случае короткого замыкания нагревательного элемента внутри кожуха на металлический корпус.
• Некоторое старое оборудование может иметь изоляцию из асбеста, а не из стекловолокна. Обратитесь в EHS для замены изоляции и надлежащей утилизации асбеста.

Масляные, соляные и песчаные бани

Масляные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы или когда требуется стабильный источник тепла, который можно поддерживать при постоянной температуре. Для температур ниже 200 °C часто используется насыщенное парафиновое масло; для температур до 300 °C следует использовать силиконовое масло. Следует соблюдать осторожность при использовании ванн с горячим маслом, чтобы не образовывался дым или чтобы масло не воспламенилось от перегрева. Ванны с расплавленной солью, как и ванны с горячим маслом, обладают преимуществами хорошей теплопередачи, но имеют более широкий рабочий диапазон (например, от 200 до 425°С).0132 o C) и может иметь высокую термическую стабильность (например, 540 ^o C). При работе с этими типами нагревательных устройств следует соблюдать некоторые меры предосторожности:

• При использовании масляных, солевых или песочных ванн, не проливайте воду или летучие вещества в ванны. В результате такого несчастного случая горячий материал может разбрызгиваться на большую площадь и вызывать серьезные травмы.
• Будьте осторожны с горячими масляными ваннами, чтобы не образовывался дым или чтобы масло не воспламенялось от перегрева.
• Всегда контролируйте масляные ванны с помощью термометра или других термодатчиков, чтобы убедиться, что их температура не превышает температуру вспышки используемого масла.
• Оснащение масляных ванн, оставленных без присмотра, датчиками температуры, которые отключат электропитание в случае перегрева ванны.
• Тщательно перемешайте масляные ванны, чтобы убедиться, что вокруг элементов нет «горячих точек», нагревающих окружающее масло до неприемлемой температуры.
• Содержать нагретое масло в сосуде, способном выдержать случайный удар твердым предметом.
• Аккуратно устанавливайте ванны на устойчивой горизонтальной опоре, такой как лабораторный домкрат, который можно поднимать или опускать без опасности опрокидывания ванны. Железные кольца не являются приемлемыми опорами для горячих ванн.
• Закрепите оборудование над горячей ванной достаточно высоко, чтобы, если реакция начнет перегреваться, ванну можно было бы немедленно опустить и заменить охлаждающей ванной без необходимости повторной настройки оборудования.
• Обеспечьте вторичную локализацию в случае разлива горячего масла.
• При работе в горячей ванне надевайте термостойкие перчатки.
• Реакционный контейнер, используемый в ванне с расплавленной солью, должен выдерживать очень быстрый нагрев до температуры выше точки плавления соли.
• Следите за тем, чтобы соляные ванны оставались сухими, так как они гигроскопичны, что может привести к взрыву и разбрызгиванию, если поглощенная вода испарится во время нагрева.

Бани с горячим воздухом и трубчатые печи

Бани с горячим воздухом используются в лаборатории в качестве нагревательных устройств. Азот предпочтителен для реакций с горючими материалами. Воздушные бани с электрическим подогревом часто используются для нагрева небольших сосудов или сосудов неправильной формы. Одним из недостатков бань с горячим воздухом является их низкая теплоемкость. В результате эти ванны обычно должны быть нагреты до 100 ^o C или более выше заданной температуры. Трубчатые печи часто используются для высокотемпературных реакций под давлением. При работе с любым прибором учитывайте следующее:

• Убедитесь, что нагревательный элемент полностью закрыт.
• Для воздушных бань, изготовленных из стекла, оберните сосуд термостойкой лентой, чтобы удержать стекло, если оно разобьется.
• Песочные ванны обычно предпочтительнее воздушных ванн.
• Для трубчатых печей тщательно выбирайте стеклянную посуду, металлические трубы и соединения, чтобы убедиться, что они способны выдерживать давление.
• Соблюдайте правила техники безопасности, изложенные как для электробезопасности, так и для систем давления и вакуума.

Тепловые пушки

Лабораторные тепловые пушки состоят из вентилятора с приводом от двигателя, который нагнетает воздух на электрически нагреваемую нить. Они часто используются для сушки стеклянной посуды или для нагревания верхних частей перегонного аппарата при перегонке высококипящих материалов.

Для получения дополнительной информации о правильном выборе и использовании теплового пистолета для исследовательских операций прочтите рекомендации по использованию теплового пистолета.

Микроволновые печи

Используйте микроволновые печи, специально предназначенные для лабораторного использования. Бытовые микроволновые печи не подходят. Микроволновый нагрев представляет несколько потенциальных опасностей, которые обычно не встречаются при использовании других методов нагрева: чрезвычайно быстрое повышение температуры и давления, перегрев жидкости, искрение и утечка микроволн. Микроволновые печи, предназначенные для лабораторий, имеют встроенные функции безопасности и процедуры эксплуатации для смягчения или устранения этих опасностей. Микроволновые печи, используемые в лаборатории, могут представлять несколько различных типов опасностей.

• Как и в случае с большинством электрических устройств, существует риск образования искр, которые могут воспламенить легковоспламеняющиеся пары.
• Металлы, помещенные внутрь микроволновой печи, могут создавать дугу, которая может воспламенить легковоспламеняющиеся материалы.
• Материалы, помещенные внутрь печи, могут перегреться и воспламениться.
• Герметичные контейнеры, даже если они неплотно закрыты, могут создавать давление при расширении во время нагревания, создавая риск разрыва контейнера.

Чтобы свести к минимуму риск этих опасностей,

• Никогда не включайте микроволновые печи с открытыми дверцами во избежание воздействия микроволн.
• Не размещайте провода и другие предметы между уплотняющей поверхностью и дверцей на передней панели печи. Уплотнительные поверхности должны содержаться в абсолютной чистоте.
• Никогда не используйте микроволновую печь как для лабораторных целей, так и для приготовления пищи.
• Электрически заземлить микроволновую печь. Если необходимо использовать удлинитель, следует использовать только трехжильный шнур с номиналом, равным или большим, чем у духовки.
• Не используйте металлические контейнеры и металлосодержащие предметы (например, мешалки) в микроволновой печи. Они могут вызвать искрение.
• Не нагревайте герметичные контейнеры в микроволновой печи. Даже нагревание контейнера с ослабленной крышкой или крышкой представляет значительный риск, поскольку микроволновые печи могут нагревать материал так быстро, что крышка может прижаться к резьбе вверх, и контейнеры могут взорваться.
• Снимите завинчивающиеся крышки с контейнеров, предназначенных для разогрева в микроволновой печи. Если необходимо сохранить стерильность содержимого, используйте ватные или поролоновые тампоны. В противном случае заткните контейнер салфетками для уменьшения вероятности разбрызгивания.
