Условные обозначения насоса и трубопроводов на схеме водоснабжения

Содержание

• 1 Зачем составляют чертежи и проекты водоснабжения и канализации
• 2 Особенности схематичных обозначений
  • 2.1 Условные обозначения водопровода и канализации на чертеже

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения. Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).

Зачем составляют чертежи и проекты водоснабжения и канализации

Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.

При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.

1. Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
2. Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.

Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково. Из-за сложности составления подобных проектов такие работы рекомендуется доверять профессионалам, чтобы были соблюдены не только правильные условные знаки и обозначения водопровода, насосов, задвижек, канализации, труб и запорной арматуры на схеме, но и рассчитаны их параметры для длительной безремонтной эксплуатации.

Особенности схематичных обозначений

Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении. Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.

Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.

Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.

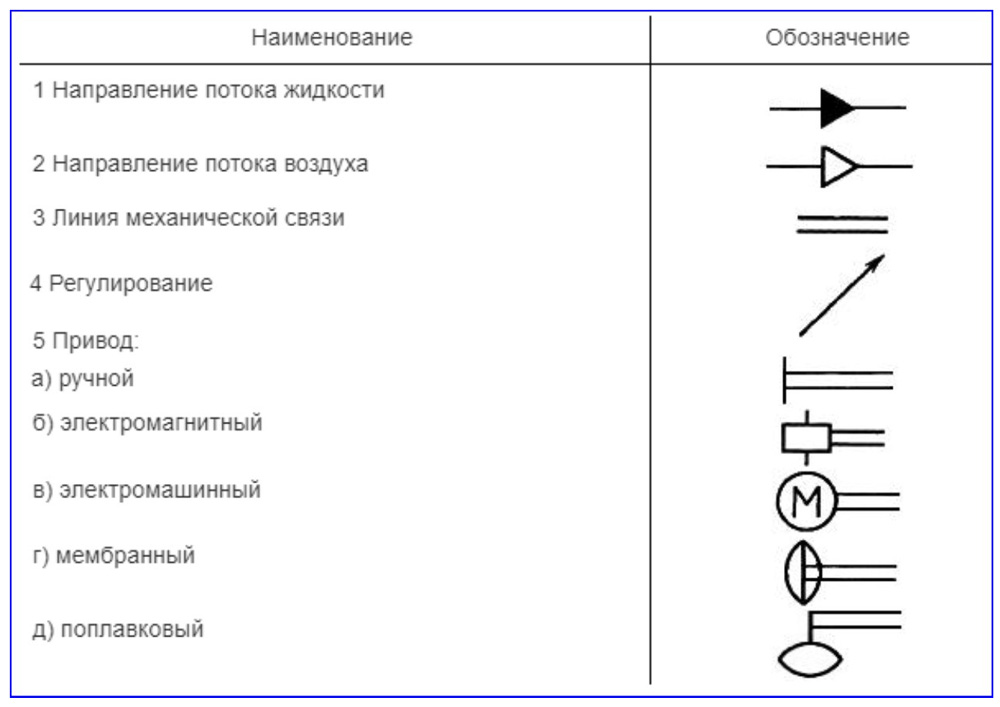

Условные графические обозначения насосов приведены в таблице:

На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.

При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными.

При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.

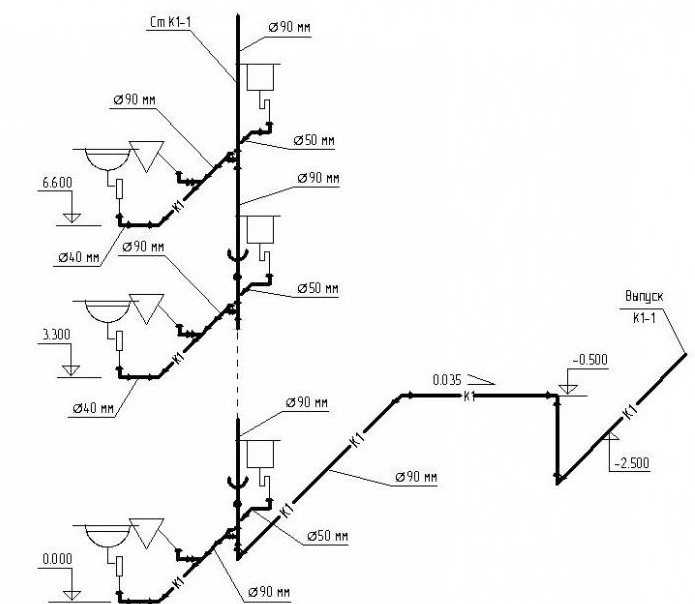

Условные обозначения водопровода и канализации на чертеже

Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.

Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.

Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.

Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.

Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий.

Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.

Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.

Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты.

Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.

В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.

Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.

Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.

Таблица графического обозначения элементов трубопроводов на чертежах

↑↑↑ На картинке представлены обозначение деталей трубопроводов и арматуры на чертежах ↑↑↑

Для поиска по странице нажмите CTRL+F

ГОСТ 2. 784-96 ЕСКД. Обозначения условные графические. Элементы трубопроводов.

Обозначение трубопровода
линии всасывания, напора, слива
линии управления, дренажа, выпуска воздуха, отвода конденсата
Соединение трубопроводов
Пересечение трубопроводов без соединения
Место присоединения (для отбора энергии или измерительного прибора)
несоединенное (закрыто)
соединенное
Трубопровод с вертикальным стояком
Трубопровод гибкий, шланг
Изолированный участок трубопровода
Трубопровод в трубе (футляре)
Трубопровод в сальнике
Соединение трубопроводов разъемное
общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное
Поворотное соединение, например
однолинейное
трехлинейное
Конец трубопровода под разъемное соединение
общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное
Конец трубопровода с заглушкой (пробкой) Обозначение
общее обозначение
фланцевое
резьбовое
Детали соединений трубопроводов
Обозначение тройника
Обозначение крестовины
Обозначение отвода (колено)
разветвитель, коллектор, гребенка
Сифон (гидрозатвор)
Обозначение переход, патрубок переходный
общее обозначение
фланцевый
штуцерный
быстроразъемное соединение без запорного элемента (соединенное или разъединенное)
быстроразъемное соединений с запорным элементом (соединенное или разъединенное)
Обозначение компенсатора на чертеже
общее обозначение
П-образный
лирообразный
линзовый
волнистый
Z-образный
сильфонный
кольцеобразный
телескопический
Вставка
амортизационная
звукоизолирующая
электроизолирующая
Место сопротивления с расходом
зависящим от вязкости рабочей среды
не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
Опора трубопровода
неподвижная
подвижная (общее обозначение)
шариковая
направляющая
скользящая
катковая
упругая
Подвеска
неподвижная
направляющая
упругая
Гаситель гидравлического удара
Мембрана прорыва
Форсунка
Заборник воздуха из атмосферы
Заборник воздуха от двигателя
Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т. п.)
Точка смазывания
общее обозначение
разбрызгиванием
капельная
смазочное сопло

---

14 января 2020 г

Назад

Символы и обозначения P&ID | Lucidchart

Каковы ваши потребности в P&ID?

Я новичок в P&ID и хочу узнать больше.

Я хочу создать свой собственный P&ID в Lucidchart.

Я хочу создать P&ID из шаблона Lucidchart.

---

Как и другие специализированные схемы, P&ID состоят из стандартных форм и символов. В зависимости от отрасли и производителя существует огромное разнообразие символов, поэтому мы создали это руководство, в котором представлены самые популярные символы P&ID, поддерживаемые нашим программным обеспечением P&ID, и оно стандартизировано в соответствии с передовой отраслевой практикой.

2 минуты чтения

Хотите создать собственную P&ID? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Создание P&ID

О символах P&ID

Схемы трубопроводов и приборов, или P&ID, используются для создания важной документации для объектов перерабатывающей промышленности. Формы в этой легенде отражают функциональные взаимосвязи между трубопроводами, КИПиА и единицами системного оборудования. Мы разбили их на семь основных групп: оборудование, трубопроводы, сосуды, теплообменники, насосы, приборы и клапаны.

С Lucidchart легко получить доступ ко всем рекомендуемым символам P&ID. Пользователи также могут импортировать SVG и другие файлы изображений для создания пользовательской библиотеки P&ID для любой ситуации.

Символы оборудования

Оборудование состоит из различных блоков P&ID, которые не входят в другие категории. В эту группу входят такие аппаратные средства, как компрессоры, конвейеры, двигатели, турбины, пылесосы и другие механические устройства.

Символы трубопроводов

Труба — это труба, по которой транспортируются жидкие вещества. Трубопровод может быть изготовлен из различных материалов, в том числе из металла и пластика. Группа трубопроводов состоит из труб «один ко многим», многолинейных труб, сепараторов и других типов трубопроводных устройств.

Символы сосуда

Сосуд — это контейнер, используемый для хранения жидкости. Это также может изменить характеристики жидкости во время хранения. Категория сосудов включает резервуары, цилиндры, колонны, мешки и другие сосуды.

С Lucidchart можно быстро и легко строить диаграммы. Начните бесплатную пробную версию сегодня, чтобы начать создавать и сотрудничать.

Составьте P&ID

Символы теплообменника

Теплообменник — это устройство, предназначенное для эффективной передачи тепла из различных областей или сред. В эту категорию входят бойлеры, конденсаторы и другие теплообменники.

Символы насосов

Насос — это устройство, которое использует всасывание или давление для подъема, сжатия или перемещения жидкостей в другие объекты и из них. Эта секция состоит из насосов и вентиляторов.

Символы прибора

Прибор — это устройство, которое измеряет, а иногда и контролирует такие величины, как расход, температура, угол или давление. В группе инструментов находятся индикаторы, передатчики, записывающие устройства, контроллеры и элементы.

Символы клапанов

Клапан регулирует, направляет или контролирует поток жидкости, открывая, закрывая или частично перекрывая проходы в системе трубопроводов. В эту категорию входят ротаметры, диафрагмы и другие типы клапанов.

---

Дополнительные ресурсы

• Как нарисовать схему P&ID
• Что такое схемы трубопроводов и приборов

Lucidchart предлагает все формы P&ID, которые нужны инженерам. Легко создавайте схемы трубопроводов и контрольно-измерительных приборов и сотрудничайте между членами вашей команды с помощью учебного пособия Lucidchart P&ID.

Хотите создать собственную P&ID? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Сделать P&ID

P&ID (схемы трубопроводов и контрольно-измерительных приборов) и библиотека символов клапанов P&ID

Схема трубопроводов и контрольно-измерительных приборов (P&ID) — это графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны, контрольно-измерительные приборы и другие технологические компоненты и оборудование в система. P&ID — это основной схематический чертеж, используемый для размещения установки системы управления технологическим процессом. Таким образом, P&ID имеет решающее значение на всех этапах разработки и эксплуатации технологической системы.

Этапы использования P&ID:

• Проектирование и компоновка технологической системы
• Спецификация компонента
• Разработка схем системы управления
• Анализ безопасности и эксплуатации (HAZOP – исследование опасности и работоспособности)
• Установка и/или наращивание системы
• Запуск, остановка и рабочие схемы и процедуры
• Обучение сотрудников работе с технологической системой
• Техническое обслуживание и модификация системы

P&ID также используются в качестве основы для живого графического представления технологической системы в ее HMI (человеко-машинном интерфейсе) или другой системе управления.

Символы, используемые в схемах P&ID

Для обозначения компонентов на этих схемах используются стандартные символы. Важно отметить, что эти символы НЕ соответствуют масштабу и НЕ имеют точных размеров. Они просто используются для представления определенного типа компонента. Эти символы также помечены словами, буквами и цифрами для дальнейшей идентификации и указания компонентов, которые они представляют. Еще одно важное соображение заключается в том, что диаграммы НЕ всегда отображают физическое расположение и близость каждого компонента. Цель состоит НЕ в том, чтобы служить планом этажа или картой системы, а в том, чтобы проиллюстрировать процесс работы системы.

Символы клапанов для P&ID

Общий символ для 2-ходового клапана представляет собой два треугольника, направленных друг к другу с соприкасающимися кончиками внутренних точек. Линии трубопровода представлены линиями, соединяющимися с каждой стороной символа клапана. Различные типы линий используются для представления различных труб, трубок и шлангов. В этих примерах используются одиночные сплошные линии, обозначающие простые жесткие трубы или трубки. Обычно все трубы проходят либо вертикально, либо горизонтально и используют только прямые углы. Направление потока указано стрелкой в ​​конце линии, где он встречается со следующим компонентом, а также через каждые 9поворот на 0 градусов.

Тип клапана

Тип клапана представлен добавлением фигуры в центре, где точки соприкасаются. Здесь показаны символы P&ID для наиболее распространенных типов клапанов.

Все клапаны, представленные выше, представляют собой 2-ходовые линейные клапаны, которые используются для регулирования расхода, вкл/выкл или дросселирования. Для многоходовых клапанов, таких как 3-ходовой и 4-ходовой, структура символа аналогична, с треугольником для обозначения каждого порта или «хода».

3-ходовые и 4-ходовые шаровые краны могут содержать дополнительную информацию, определяющую тип сверления шара: Т-образный или Г-образный проходной шар. Еще одна деталь, которую можно изобразить на схеме, – это проточный тракт в неактивированном или обесточенном состоянии. Это показано с помощью маленьких стрелок рядом с символом, как показано ниже.

Существует множество других типов клапанов. Вот некоторые из них.

Тип привода

Способ срабатывания определяется линией, идущей от центра клапана с небольшим символом, часто содержащим букву, в верхней части линии. Вот несколько примеров шаровых кранов с разными способами срабатывания.

Безопасное положение

Когда привод находится в безопасном положении, оно обозначается стрелкой на линии между клапаном и приводом. Другой метод, используемый для обозначения позиции отказа, – это две буквы «FO» или «FC».

Торцевые соединения

Торцевые соединения могут быть представлены в общем виде линиями, представляющими трубы, входящие непосредственно в клапан, как и во всех приведенных выше примерах. Соединения также могут быть явно определены с использованием различных других методов. Фланцевые соединения представлены, как показано ниже, где трубы имеют перпендикулярные линии на концах, которые проходят параллельно сторонам символа клапана с небольшим промежутком между ними. Это показывает, что клапан можно снять, не разрезая трубу. Полупостоянные резьбовые соединения показаны маленькими полыми кружками в месте соединения. Неразъемные сварные соединения вместо этого изображаются квадратиками. Если соединение выполнено сваркой внахлест, квадрат является полым или незаполненным.

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определило стандарт для P&ID. Стандарт ANSI/ISA-5.1-2009 доступен на веб-сайте ISA.

Несмотря на то, что для этих символов существует строгий набор стандартов, вы найдете различные способы представления определенных клапанов. Вы также обнаружите вопиющие расхождения между некоторыми типами клапанов в разных библиотеках, отраслях и компаниях. Этот вопрос не представляет такой проблемы, поскольку все компоненты также описываются текстом, номером детали (уникальная модель), номером метки (конкретный компонент в системе) и подробно определяются в ключе или легенде, прилагаемой к чертежу. . Пока вы сохраняете последовательность в своих чертежах, схема P&ID будет приемлемой и понятной для всех, кто с ней работает.

Трубы, трубки и шланги (технологические линии):

Технологические линии — это линии, по которым фактически протекает технологическая среда. Они представлены разными типами линий. В полной P&ID каждая строка будет помечена номером строки. Например: 150-67P00-2299-115101-N. Эта метка будет либо идти параллельно линии, либо с линией выноски, указывающей на определяемую линию, если она не помещается на самой линии. На этикетке будет указана информация о размере, классе, изоляции и многом другом. Разные компании используют разные структуры для этих чисел, но все они содержат одну и ту же информацию. Линии процесса выделены жирнее, чем другие линии, например те, которые представляют электрические, пневматические сигналы или сигналы данных.

Различные обозначения труб

Существует 2 метода, иллюстрирующих пересечение труб на чертежах, но НЕ соединенных физически. Либо используйте небольшой «горб», чтобы показать, что одна линия проходит «над» другой, либо разорвите одну из линий очень близко к другой, чтобы показать, что она проходит под ней. Это НЕ физическое представление реальных труб. Фактически, они могут даже не пересекаться в реальной системе. Это просто способ разделить линии, когда они должны пересекаться на чертеже.

Линии связи/сигналов:

Системы управления технологическими процессами используют различные типы сигналов для передачи информации между компонентами, приборами и компьютерами системы управления. Каждый тип сигнала имеет свой тип линии для явного определения типа сигнала, который проходит по ней.

Различные символы сигналов

Другие общие символы P&ID для основных компонентов процесса:

Сосуды

Насосы, вентиляторы и компрессоры

Список можно продолжать и продолжать… Буквально сотни символов обозначают все компоненты, используемые в системах управления технологическими процессами. Теплообменники, охладители, бойлеры, фильтры и т.д. и т.п. Мы создали библиотеку символов P&ID, которая включает в себя наиболее распространенные компоненты, используемые в схемах трубопроводов и контрольно-измерительных приборов.

Контрольно-измерительные приборы (сенсоры, передатчики, измерители и т. д.)

Под контрольно-измерительными приборами понимаются устройства, которые воспринимают, измеряют, указывают, передают и/или записывают физические свойства в системе. Для этих типов компонентов существует несколько иной подход. Компоненты представлены так называемым «пузырем». Пузырь представляет собой простой круг, квадрат или шестиугольник.

	Квадратные кружки обозначают общий дисплей. Общее устройство либо отображает информацию от нескольких приборов, либо управляет несколькими приборами, либо и то, и другое. Внутри квадрата будет либо круг, либо ромб.
	Кружок означает, что это основной выбор или «Базовая система управления технологическим процессом».
	Ромб означает, что это альтернативный вариант или «Инструментальная система безопасности».
	Шестиугольные пузыри представляют собой компьютерные системы.
	Круглые кружки обозначают дискретные инструменты. Этот тип пузырьков также используется для определения функции конечных элементов управления, таких как клапаны. Это делается с помощью линии выноски, указывающей на символ элемента управления. Буквы и цифры внутри кружка описаны ниже.

Все эти типы пузырьков дополнительно определяются горизонтальной линией, линиями или их отсутствием. Эти строки определяют, где находится прибор и доступен ли он оператору.

	Нет строки означает, что устройство и/или его дисплей физически расположены в поле, и если у него есть дисплей, то его можно прочитать только локально.
	A Сплошная линия означает, что дисплей расположен на главной панели управления или видеодисплее и обычно доступен оператору.
	A Пунктирная линия означает, что дисплей обычно НЕ доступен оператору.
	A Двойная сплошная линия означает, что дисплей расположен на вторичной или локальной панели управления, которая обычно доступна оператору
	A Двойная пунктирная линия означает, что дисплей расположен на дополнительной панели управления и обычно НЕ доступен оператору.

Номера тегов

Внутри формы есть буквы и цифры, используемые для обозначения измеряемого свойства (например, скорости потока, давления, температуры или уровня) и функции, выполняемой с этим измерением. Типичные функции: отображение, запись, передача и управление. Ниже приведены несколько образцов, а также таблица букв и того, что они обозначают для наиболее распространенных компонентов инструментов.

Эти приборы обозначаются пятью буквами: (минимум 2)

1st За буква является свойство, измеряемое:
F = скорость потока, P = давление, T = температура, L = уровень

2ND LEDIIF 40185 . = дифференциал, F = передаточное число. просто опустите, если модификаторы не применяются

3-й указывает на пассивную/считывающую функцию:
A = тревога, R = запись, I = индикатор, g = датчик

4th – Активная/выходная функция:
C = контроллер, T = Valve S = Switch, V = Valve

.
