Обозначение гидранта на схеме: Обозначение пожарного гидранта на схеме, плане и на улице

Обозначение пожарного гидранта: требования по ГОСТ

Пожарный гидрант входит в перечень наиболее распространенного противопожарного оборудования, размещаемого на объектах различного назначения. Устройство устанавливается на трубопроводах системы водоснабжения и размещается в специальных колодцах. Монтаж пожарного гидранта, как правило, производится в колодце, применение надземного прибора в условиях России является редкостью.

Содержание:
Требования к указателям пожарных гидрантов
Каким знаком обозначается пожарный гидрант?
Знак пожарный гидрант: как указывается расстояние?
Условные обозначения пожарных гидрантов на схеме (чертеже)

Для размещенной под землей конструкции требуется обеспечение условий заметности. Для этого существуют варианты обозначений, применяемых в соответствии с требованиями действующих противопожарных актов. Одним из них является установка таблички «Пожарный гидрант». Размещение знаков и обозначений относится к обязательным мероприятиям, осуществляемым при монтаже пожарного гидранта.



Требования к указателям пожарных гидрантов

Правила обозначения места установки гидранта определены в ГОСТах и Нормах пожарной безопасности 160-97. В них изложены требования по способу размещения, цвету, особенностям оформления, внешнему виду, размерным характеристикам всех типов указателей. В качестве основного нормативного акта выступает ГОСТ Р 12.4.026-2015. Документ регламентирует стандарты безопасности и определяет использование цвета, формы, характеристики указателей.

В качестве дополнительных руководящих источников используются ГОСТ Р 12.2.143-2009 и 12.4.009-83. Исходя из требований, содержащихся в нормативной базе, можно выделить следующие виды обозначений пожарного гидранта, размещенного в колодце:

• размещаемые на чертежах, планах, схемах рисунки с обозначением места установки прибора;
• таблички с изображением знака ПГ;
• надписи, нанесенные с помощью трафарета или иным способом.

Учитывая, что основной целью указателей является обеспечение высокой заметности места размещения пожарного гидранта, применяются различные варианты визуализации устройств. Способы рассчитаны как на стандартную ситуацию, так и на условия ограниченной видимости.

В качестве основных способов повышения различимости сигнальных изображений используются следующие технические приемы:

• Применяются сигнальные и контрастные цвета. В качестве основного тона используется красный. Он наносится на поверхность в объеме, превышающем 50% от площади знака. Для придания контрастности изображению применяется белый цвет.
• В условиях ограниченной видимости используется один из вариантов подсветки
• При плохом освещении применяются фотолюминесцентные технологии.

В зависимости от места размещения указатели могут быть изготовлены в различных вариантах исполнения. Они могут представлять собой обычные плоские изображения, объемные знаки, одно- или двухсторонние таблички.

Указатели различаются в зависимости от способа обеспечения заметности. Для этого используют:


• Традиционные версии обозначения. Применяют как обычные версии, выполненные в классическом варианте, так и с подсветкой.
• При значении освещения от 25 лк и выше используется фотолюминесцентная технология обозначения с аббревиатурой производителя и указанием вида материала.
• Когда освещение составляет менее 20 лк, применяются световозвращающие изделия. Эта же технология используется и при указании места нахождения устройства вблизи расположения дорог и в сооружениях с искусственным освещением, например, в тоннелях.

В качестве материала используются все виды составов, применяемые при изготовлении пожарных указателей других видов. В качестве основных можно выделить различные виды металла, полимеры, стекло, специальные виды пленок. При использовании пленки допустимо применение бумаги и картона. При нанесении на прочную поверхность используется краска, наносимая специальными методами. Толщина металлической основы может достигать 2 мм, прочих материалов – 4 мм.

Каким знаком обозначается пожарный гидрант?

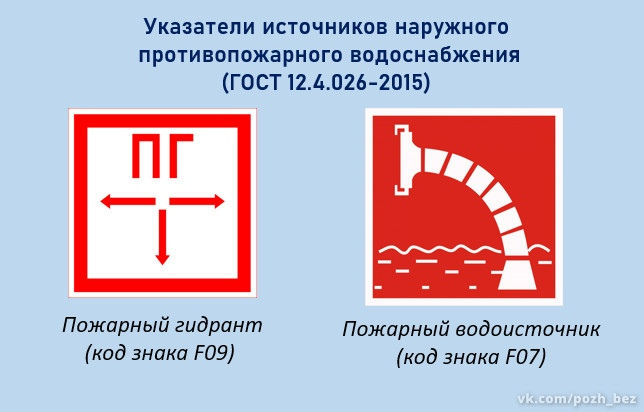

В ГОСТ 12.4.026 содержится информация о знаке, который указывает на место расположения ПГ. В документе он обозначается как F09. Форма указателя может быть квадратной или прямоугольной. Информативные элементы наносятся с помощью красной краски, фон и окантовка окрашены в белый цвет. Допускается использование расцветки в обратном порядке.

Знак пожарный гидрант, размеры по ГОСТ 12.4.026 которого зависят от расстояния опознавания, сочетает в себе смысловую и указательную нагрузку. Если расстояние составляет 1 м до знака, то его стороны должны быть равны 50х100 мм, если изделие имеет форму прямоугольника, и 50х50 мм, когда знак выполнен в виде квадрата. Кроме того, величина вертикальной стороны зависит от дистанционного фактора. Ширина окантовки должна быть 0,025 см.

Обозначение пожарного гидранта на здании является задачей собственника объекта или администрации. В том случае, когда необходимо разместить указатель на общественной территории, за его установку несут ответственность водопроводно-хозяйственные организации.

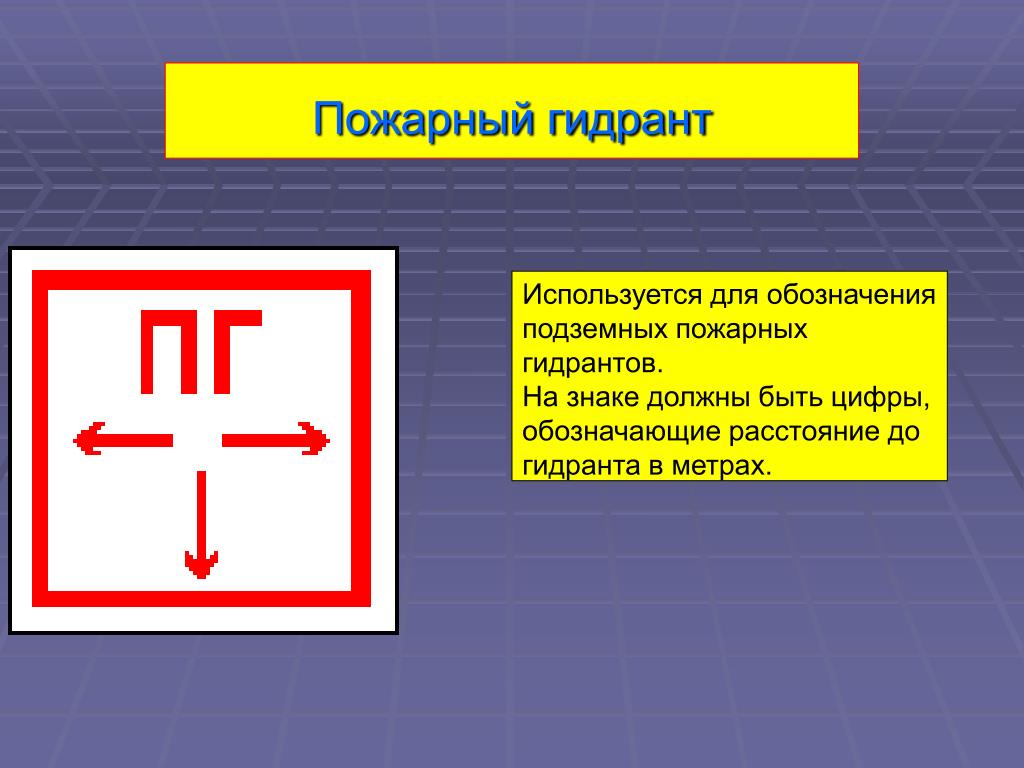

Знак пожарный гидрант: как указывается расстояние?

Для обеспечения оперативности применения ПГ на табличку наносится расстояние до места непосредственного расположения устройства.

Под буквенной символикой пожарного гидранта размещаются стрелки, сориентированные в направлении нахождения конструкции.

Стрелки могут быть направлены вниз, влево или вправо, в зависимости от точки расположения гидранта. Непосредственно рядом со стрелкой наносятся цифры с информацией о расстоянии от знака до устройства. Данные наносятся в метрическом исполнении, с точностью до десятых долей.

Зная, что означают цифры на табличке пожарного гидранта, можно легко и быстро обнаружить устройство на любом объекте. Если есть необходимость, то под знаком или справа от него размещают полотно с дополнительной информацией. В ней содержатся цифры, означающие диаметр водовода, номер гидранта, величину расстояния прямо, а затем вправо или влево. Подобные таблички содержат как прямую, так и косвенную информацию, помогающую быстро обнаружить место расположения ПГ.

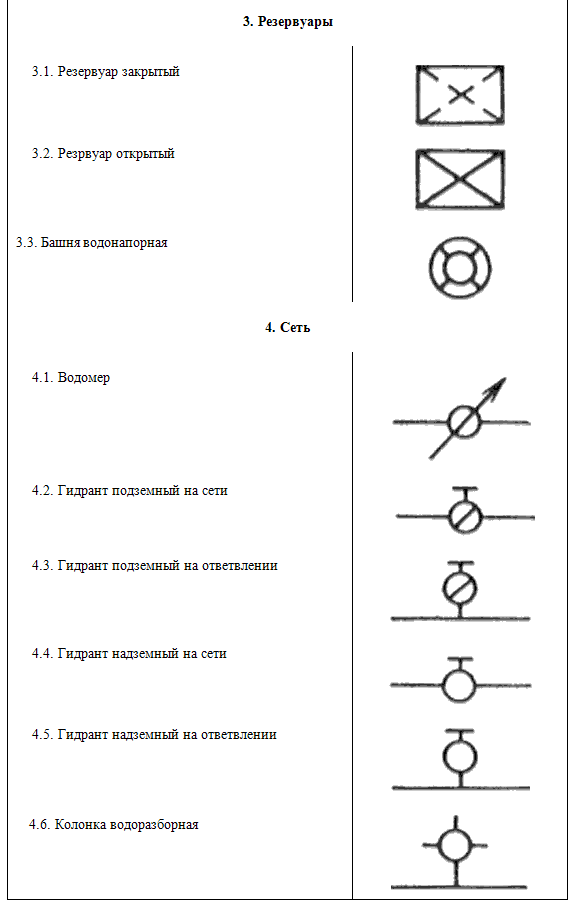

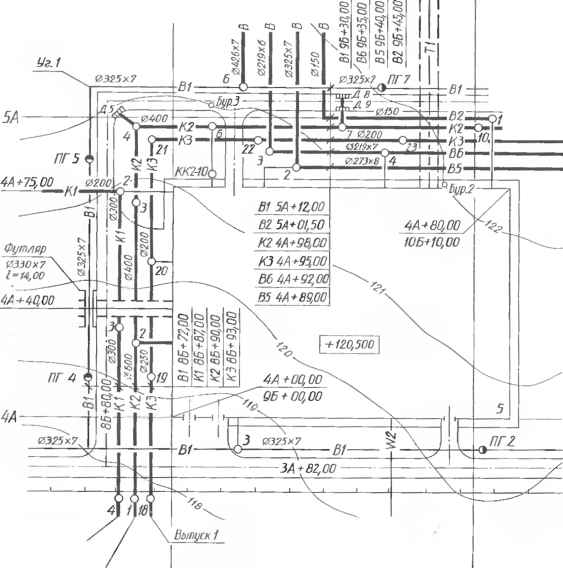

Условные обозначения пожарных гидрантов на схеме (чертеже)

Существует система обозначения ПГ в документах и на схемах различного назначения. Графические символы имеют разные варианты нанесения, предназначенные для указания мест расположения подземных и надземных гидрантов.

Они указывают варианты установки устройства на сети, на ответвлениях и в качестве гидранта. Для этого используется специальный значок прибора, имеющий отличия в зависимости от подземного или внешнего монтажа конструкции.


Изображения на топографических картах могут отличаться от обычных схематических вариантов. При изображении пожарной колонки следует помнить, что она подразумевает и комплектное размещение ПГ.

На карте обозначается также сопутствующая информация о гидранте, например, его номер, размер и тип трубопровода.


Добавлено: 29.09.2020

Обозначение пожарного гидранта: указатели пожарных гидрантов

Использование обозначающих пожарных знаков имеет очень важное значение. Найти пожарный гидрант не всегда просто. В этом нам помогают специальные знаки и условные обозначения. Существует два типа гидрантов:

• надземные;
• подземные.

У нас в основном используются колонки именно второго типа. Именно поэтому они требуют обозначений и указателей для поиска. Давайте рассмотрим их специфику применения и некоторые общепринятые стандарты их оформление.

Обозначение пожарного гидранта на схеме

Пожарные колонки обозначаются на различных схемах. Например – их можно встретить на любых схемах водоснабжения дома или целого города. Это позволяет коммунальным работникам периодически проверять работоспособность гидрантов, ремонтировать их и устанавливать новые точки пожаротушения, так как города разрастаются и нужно заботиться о безопасности граждан.

Как проводится проверка пожарных гидрантов читайте в статье

Обозначение пожарного гидранта на плане также необходимо. Они могут понадобиться пожарным в случае ЧП. Наличие плана с гидрантами и пожарными кранами может помочь сориентироваться бригаде на больших территориях. Наличие такого плана необходимо в следующих зданиях:

• больницах;
• школах;
• детских садах;
• торговых центрах;

План должен иметься и в любых других общественных местах.

Указатели пожарных гидрантов

Гидрант на улицах обозначается с помощью специального знака. Обозначения размещаются в различных местах с указанием расстояния к колонке в метрах. Указатель пожарного гидранта ГОСТ имеет код F09. На нем мы можем увидеть в красной рамке на белом фоне буквы “ПГ”, что соответственно являются сокращением словосочетания “пожарный гидрант” и три стрелки под ними. Стрелки направлены вправо, влево и вниз. Обязательный элемент на знаке – цифры возле стрелок.

Это расстояние к подземному гидранту в метрах.

Про правила установки пожарных гидрантов читайте в материале

Но не всегда указатели пожарных гидрантов ГОСТ устанавливаются в виде табличек. Мы часто можем наблюдать обозначения просто нарисованные на стенах и заборах. В лучшем случае обозначение будет сделано по ГОСТУ. Но всё же, таблички намного удобнее. Краска со временем слазит со стен, не всегда эти надписи хорошо видны и не всегда они сделаны правильно.

Особенности обозначения надземных гидрантов

Красные гидранты на улице мы можем часто увидеть в зарубежных фильмах. Они действительно располагаются на каждом шагу во многих других странах, поэтому там обозначения не нужны. В нас же они встречаются очень редко. В основном их устанавливают на различных предприятиях, где существуют большие риски возникновения пожаров. Это упрощает поиск гидранта и его подготовку к запуску. На улицах городов они встречаются редко.

Поэтому иногда используют специальные таблички.

Про принцип действия пожарной колонки читайте в обзоре

Но в отличие от знака F09, для надземных колонок не нужно указывать расстояние. Обозначение пожарных гидрантов помогает спасателям найти ближайший гидрант максимально быстро, так как при тушении пожаров роль играет каждая секунда. От этого зависит не только сохранность имущества, а и жизни людей. Качественное пожарное оборудование поставляет компания “НАИС”. Они занимаются поставкой не только спец одежды и пожарного оборудования, а и пожарными щитами и шкафами, которые необходимы в любом общественном здании.

Спектр и значение NFPA

Пожарные гидранты окрашены в разные цвета, чтобы добиться тройного эффекта технического обслуживания, безопасности и точной связи.

Пожарные гидранты — это резервуары для спасительной воды. Однако многие люди не знают, что цвет краски и выбранная маркировка на конкретном гидранте передают ключевую информацию, помогающую в тушении пожара и обеспечении безопасности. Сколько воды будет доступно и как быстро? Вода из гидранта пригодна для питья? Предусмотрены ли меры предосторожности при открытии и закрытии гидранта? Хватит ли давления воды? Цвета и маркировка пожарных гидрантов могут ответить на все эти вопросы.

Цвета пожарного гидранта на самом деле не столько описывают гидрант, сколько раскрывают гудящие под землей махинации: трубу, магистраль и поток. Гидрант — это верхушка айсберга, обозначающая своим цветом то, что находится под поверхностью с точки зрения функциональности. В этой статье мы придаем некоторое значение цветам пожарных гидрантов.

Если вам нужны колпачки для пожарных гидрантов, колпачки для пожарных гидрантов Storz, адаптеры Storz для гидрантов или датчики Пито, используемые для проверки GPM, у QRFS они есть.

Стандартизация цветов пожарных гидрантов

Знание цветов гидрантов дает ключевую информацию, позволяющую быстро принимать решения перед подсоединением пожарного шланга, но эта строго систематизированная цветовая система не является единообразной в Соединенных Штатах.

Национальная ассоциация противопожарной защиты (NFPA) определила цветовую кодировку гидрантов, но многие юрисдикции также разработали специальные таблицы цветовой кодировки и собственные правила. В то же время Управление по охране труда и здоровья (OSHA) и Американская ассоциация водопроводных сооружений предлагают дополнительные национальные рекомендации по безопасности цветной воды.

NFPA 291 : Рекомендуемая практика для проверки пожарного расхода и маркировки гидрантов охватывает маркировку и цвета гидрантов, но этот документ в конечном счете может служить только руководством, а не исчерпывающим справочником по всем значениям цветов гидрантов.

Результатом действия NFPA 291, других руководств, а также решений местных юрисдикций и законов является несовершенная система, которая требует специального обучения цветовой кодировке гидрантов для каждого пожарного участка. Однако можно сделать некоторые обобщения о цвете, поскольку обычно используются рекомендации NFPA.

В этой статье рассматриваются рекомендации NFPA, OSHA и American Water Works, а также предлагаются наглядные примеры того, как местные методы цветового кодирования могут изменить значение каждого цвета. Но прежде чем перейти к тому, какой цвет гидранта указывает на что, давайте обрисуем в общих чертах, как работают пожарные гидранты и как они способствуют пожарной безопасности.

Устройство пожарного гидранта

Пожарный гидрант представляет собой надземную трубную арматуру, предназначенную для быстрого доступа к пожарным рукавам, которые затем можно прикрепить к пожарной машине, чтобы разделить поток воды на несколько потоков ( через дополнительные пожарные рукава). Использование нескольких пожарных рукавов является ключом к успешной тушению крупных пожаров.

Пожарные гидранты обманчиво просты по конструкции, но для оптимального использования им требуется надежный источник воды и регулярное техническое обслуживание. С тех пор, как в 1801 году на городских улицах Америки впервые появились гидранты, эти опоры пожаротушения не изменили своих основных черт: они остаются трубными фитингами с гайкой или болтом для выпуска воды и точками соединения для подключения пожарного шланга. Однако важным нововведением являются все более распространенные соединения Storz, которые обеспечивают более быстрое и надежное соединение, чем резьбовые соединения.

Большинство гидрантов подключаются к источникам питьевой или питьевой воды, хотя некоторые используют воду из прудов, озер и других непитьевых источников. Независимо от цвета или местоположения, все гидранты размещаются непосредственно над стояком или вертикальным каналом, который на несколько футов уходит вниз в более крупную горизонтальную трубу (будь то питатель или распределитель), которая в конечном итоге соединяется с водопроводом.

Сам гидрант не имеет механического устройства для изменения давления воды: он действует только как доступный клапан, который находится в режиме «включено» или «выключено» и направляет большую подачу воды. Для простого, но краткого объяснения механики гидрантов в этом видео показано, как они работают:

Сухие и мокрые бочковые пожарные гидранты

Пожарные гидранты бывают двух основных типов, в зависимости от климата. В регионах США, где температура падает, гидранты устанавливаются с сухими бочками, потому что любая вода над землей, включая воду, хранящуюся в самой бочке гидранта, может замерзнуть. Клапан в моделях с сухим стволом расположен ниже линии замерзания; длинный вертикальный клапан проходит через стояк к гайке наверху гидранта. Поворот этой верхней гайки позволяет воде течь в гидрант, а затем и в пожарный шланг.

Мокрые бочкообразные гидранты работают только в более теплом климате, и, как следует из названия, «бочка» (или надземная часть) всегда заполнена водой. Это буквально мокрая бочка под давлением. Этот тип гидранта обходится дешевле в строительстве, установке и обслуживании.

В большинстве населенных пунктов США регулярно случаются заморозки, поэтому более распространена конструкция с сухой бочкой. Сухие и мокрые стволы – важные различия, которые обычно не различаются по цвету.

Опять же, пожарные гидранты являются точками доступа; гидранты и их болты не позволяют изменять или контролировать измерения воды. По этой причине цвета гидрантов — лучший способ информировать пожарных о том, сколько воды они смогут перекачать. Гидранты с более высоким расходом обычно размещают в густонаселенных районах, где более крупные сооружения требуют большего давления и галлонов в минуту. Гидранты с высоким расходом также располагаются дальше друг от друга в любой заданной области, поскольку каждый гидрант способен обеспечить большее количество воды.

Схемы сухого ствола (слева) и гидранта с мокрым стволом. Источник: Clear Plastic Tubing

Кто определяет цвет пожарного гидранта?

На первый взгляд, цвет может показаться незначительной деталью, но цветовая система гидранта работает по трем важным направлениям: во-первых, цвета дают пожарным и другим специалистам мгновенную информацию о состоянии устройства и расходе воды; во-вторых, цветной гидрант может указывать на источник воды; и в-третьих, окрашенные гидранты указывают на вероятность того, что регулярно проводится ремонт и техническое обслуживание.

NFPA 291 является «рекомендуемой практикой»; таким образом, его цветовая таблица не подлежит исполнению, если только юрисдикция не определит, что это так. Многие муниципалитеты и пожарные службы предпочитают строго следовать NFPA, другие используют некоторые рекомендации, но делают исключения, и есть некоторые области, которые создают свой собственный уникальный цветовой код.

Управление OSHA также публикует стандарты по устранению опасностей и обеспечению безопасности воды, включая воду, поступающую из гидрантов. OSHA советует использовать цвет, чтобы различать источники питьевой и непитьевой воды (фиолетовый цвет указывает на последний), а также рекомендует черную краску для нефункционирующих или временно неработающих гидрантов.

Поблекшая краска указывает на отсутствие регулярного технического обслуживания. Обратите внимание на отсутствующие заглушки и колпачок болта.

Основная цветовая палитра пожарных гидрантов NFPA

Стволы гидрантов красного или желтого цвета

Красные и желтые стволы имеют особое значение. В то время как колпачки (или крышки) могут быть окрашены в другой цвет, чтобы указать их скорость потока (что будет описано в следующем разделе), многие стволы гидрантов окрашены в один, однородный цвет. Это соответствует NFPA 291, в котором указано следующее:

Все общественные пожарные гидранты должны иметь желтые стволы , и NFPA рекомендует использовать светоотражающие цвета:

Из издания NFPA 2019 г. 291

5.2.1.1 Все стволы должны быть хромово-желтого цвета, за исключением случаев, когда уже принят другой цвет.

5.2.1.3 Для быстрой идентификации в ночное время рекомендуется, чтобы цвета емкости были окрашены светоотражающей краской.

Красные бочки рекомендуются для любого частного пожарного гидранта , который находится в государственной собственности. NFPA 291 решает эту проблему, используя почти идентичные формулировки в двух разделах (также применяется рекомендация по светоотражающей краске):

5. 2.1.9 [и 5.2.5.2 ] Когда частные гидранты расположены на улицах общего пользования, их следует красить. красного или другого цвета, чтобы отличить их от общественных гидрантов.

Другие цвета ствола, которые обычно используются в связи с различными местными требованиями : белый и серебристый. А в некоторых юрисдикциях, например, в штате Техас, черный цвет законодательно закреплен за неработающими гидрантами. НФПА 291 не упоминает черный цвет, но указывает, что делать в случае постоянно неработающего гидранта (снять его) или временно неработающего устройства (надеть на него мешок):

5.2.2 Постоянно неработающие гидранты. Пожарные гидранты, которые постоянно находятся в нерабочем состоянии или непригодны для использования, должны быть удалены.

5.2.3 Временно недействующие гидранты. Пожарные гидранты, которые временно не работают или непригодны для использования, должны быть обернуты или иным образом снабжены временной индикацией их состояния.

Крышки и крышки гидрантов

Крышки и крышки также обычно окрашиваются в соответствии с рекомендациями NFPA для, возможно, наиболее важной части данных: потока воды. Цвет колпачка кратко описывает количество воды, доступной в данном гидранте, и, в конечном счете, скорость потока и давление являются двумя самыми большими проблемами безопасности для пожарных.

При оценке масштабов возгорания пожарные хотят знать, хватит ли им воды. Однако поток практически не имеет ничего общего с самим гидрантом. Скорость потока зависит от размера трубы, включая водопроводную магистраль, а также от того, является ли магистраль под гидрантом основным питателем, вторичным питателем или распределителем. Гидранты над более крупными магистралями (от 12 до 16 дюймов) с большей вероятностью будут иметь высокий расход из-за размера трубы, хотя диаметры питающих труб сильно различаются по размеру. Высокая скорость потока обычно считается 1500 галлонов в минуту (1500 галлонов в минуту).

NFPA подразделяет гидранты на четыре класса:

Из редакции NFPA 2019 г. 291

5.1 Классификация гидрантов. Гидранты следует классифицировать в соответствии с их номинальной пропускной способностью [при остаточном давлении 20 фунтов на кв. дюйм (1,4 бар) или другом установленном значении] следующим образом:

(1) Класс AA — номинальная производительность 1500 галлонов в минуту (5700 л/мин) или выше

(2) Класс A — номинальная производительность 1000–1499 галлонов в минуту (3800–5699 л/мин)

(3) Класс B — номинальная производительность 500–999 галлонов в минуту (1900–3799 л/мин)

(4) Класс C — номинальная мощность менее 500 галлонов в минуту (1900 л/мин)

В случае небольшого возгорания, не связанного со структурой, например, горящего автомобиля или дворового мусора, наименьшая скорость потока ( менее 500 галлонов в минуту) может быть достаточно. (Эта норма классифицируется NFPA как «неадекватная»). Для многоэтажного дома или многоэтажного многоквартирного дома необходим более высокий расход.

Для обозначения скорости потока NFPA 291 предусматривает покраску крышек и крышек форсунок по следующей схеме [добавлены скобки] :

5.2.1.2 Верхние части и колпачки форсунок должны быть окрашены в следующую цветовую схему, указывающую мощность, чтобы обеспечить простоту и согласованность с цветами, используемыми в сигнальных работах для обозначения безопасности, опасности и промежуточных условий. :

(1) Класс AA — голубой [1500 галлонов в минуту или больше]

(2) Класс A — зеленый [1000—1499 галлонов в минуту]

(3) Класс B — оранжевый [500–999 галлонов в минуту]

(4) Класс C — Красный [менее 500 галлонов в минуту]

Обратите внимание, что именно эта цветовая схема также рекомендована Американской ассоциацией водопроводных сооружений.

При текущем техническом обслуживании гидрантов (даже тех, которые используются нечасто) основной задачей является определение точного расхода, поскольку низкий расход неизбежно будет препятствовать тушению пожара. Инспекторы используют датчики Пито для проверки и оценки давления в окружающих трубах, чтобы оценить этот поток.

Кроме того, могут возникнуть проблемы с безопасностью воды, если трубы в непосредственной близости от гидранта теряют давление. Падение давления ниже 20 фунтов на квадратный дюйм может повлиять на общественное водоснабжение, поскольку загрязненные грунтовые воды могут попасть в только что созданную систему трубопроводов низкого давления. Падение давления в трубах может повлиять на всю систему, поэтому регулярное техническое обслуживание пожарными и другими должностными лицами имеет решающее значение для всех гидрантов, независимо от того, часто они используются или нет.

Дополнительная маркировка пожарных гидрантов NFPA

Наконец, на различных гидрантах можно найти определенную индивидуальную маркировку для предоставления конкретной информации, включая низкий PSI, номинальную мощность, пропускную способность группового потока и расположение промывочных гидрантов:

Издание NFPA 2019 291

5. 2.1.4 Гидранты с номинальным давлением менее 20 фунтов на кв. дюйм (1,4 бар) должны иметь номинальное давление, нанесенное черным цветом на верхней части гидранта.

5.2.1.5 В дополнение к окрашенной верхней части и крышкам форсунок может быть выгодно нанести трафаретом номинальную мощность гидрантов большого объема на верхней части.

5.2.1.7 Если во время пожара можно использовать группу гидрантов, может потребоваться специальная маркировка, обозначающая пропускную способность группы.

5.2.1.8 Маркировка на частных гидрантах в частных ограждениях осуществляется по усмотрению владельца.

5.2.4 Промывочные гидранты. Маркеры местоположения для смывных гидрантов должны иметь тот же фоновый цвет, что и указанный выше для обозначения класса, с другими данными, нанесенными на них по трафарету, если это будет сочтено необходимым.

Гидрант стандартного желтого цвета (обозначает общественный гидрант) с переходниками для шлангов.

Другая маркировка некоторых пожарных гидрантов

Тупиковые водопроводы и регулируемые зоны

  В некоторых местах напор воды должен регулироваться; есть «окрестности в районах с очень высоким давлением, где сами водопроводные сети питаются через регуляторы давления, чтобы вода, подаваемая бытовым пользователям, не была настолько экстремальной, что это могло бы повредить счетчики воды и водопровод». В так называемых «регулируемых зонах» пожарные несут ответственность за постепенное перекрытие клапанов гидрантов, чтобы избежать чрезмерного давления на трубу, используемые регулирующие устройства или сам водопровод.

Кроме того, расположение гидранта в «тупиковой магистрали», которая «снабжается водой только с одного конца», может быть обозначено:

подача воды своим «нижним» аналогам. Обозначая гидранты и направление потока воды, наши моторные компании могут быть осведомлены о ситуации и должным образом координировать свои действия, чтобы обеспечить адекватное распределение доступной воды.

В этих регулируемых зонах на крышках гидрантов может использоваться дополнительная специальная маркировка, не указанная NFPA, например:

• Буква R оранжевого цвета внутри круга указывает на то, что гидрант находится в регулируемой зоне давления.
• Оранжевая стрелка указывает направление потока воды в тупиковой магистрали.
• Оранжевая стрелка и вертикальная черта указывают последний гидрант и направление потока воды на тупиковой магистрали.
Типичная установка пожарного гидранта имеет стандартные подземные элементы, ведущие к водопроводу. Источник: Инженерное программное обеспечение
Источник непитьевой или питьевой воды

OSHA рекомендует использовать фиолетовый цвет для обозначения того, что источник непитьевой воды. Хотя это правило полезно для безопасности на воде, оно мало влияет на главный приоритет пожарных: поток воды.

Городской гидрант Сан-Франциско с синей крышкой в ​​​​нижней зоне резервуара на Джонс-стрит для аварийного использования как часть системы вспомогательного водоснабжения (AWSS). Источник: Википедия

Отсутствие единообразия и пример Сан-Франциско

Отсутствие единообразия в цветовой кодировке может привести к незначительным или значительным местным отклонениям от NFPA 291. Надежной системы цветовой кодировки не существует на национальном уровне, но почти во всех местных пожарных округах есть цветовая кодировка гидрантов. Неразумно предполагать, что цвета строго соответствуют NFPA 291, и всегда следует сверяться с местной схемой пожарных гидрантов. Профессионалы по обслуживанию гидрантов регулярно проходят обучение стандартам покраски, в том числе в соответствии с местными правилами.

Как и в случае со всеми вопросами пожарной безопасности, по возможности следует проводить обучение пожарных, государственных служащих и даже граждан цветовым схемам, а постоянное обновление руководств, таких как данные из Спокана, штат Вашингтон, является надлежащей практикой государственного управления.

Город Сан-Франциско предлагает запутанный урок о том, как цвета гидрантов могут отличаться от национальных стандартов. После землетрясения 1906 года в городе была построена вспомогательная система водоснабжения (AWSS), также известная как HPFS или пожарная система высокого давления. Различные резервуары для воды, цистерны, всасывающие патрубки, насосные станции и даже пожарные катера теперь образуют сложную сеть ресурсов пресной и соленой воды для аварийного резерва.

Всего в Сан-Франциско можно найти 1889 гидрантов с цветовой кодировкой. У всех есть цветные колпачки, которые могут быть синими, черными или красными, в зависимости от их местоположения и источника воды. Кроме того, в городе есть тонкие и толстые гидранты (когда-то их называли гидрантами «Лорел и Харди»), а размеры раскрывают информацию об их давлении.

Сан-Франциско разработал общую систему водоснабжения в ответ на катастрофу 1906 года, наряду с уникальными цветовыми схемами. И просто чтобы сделать вещи интересными, одинокий гидрант, выкрашенный в золото, оставлен в память о землетрясении. Рядом с парком Долорес в районе Мишн этот гидрант снабжал водой, когда все остальные вышли из строя.

Золотой пожарный гидрант в районе Мишн в Сан-Франциско. Источник: bgreenlee Creative Commons

Цветовое кодирование работает, несмотря на разнообразие схем

Окраска и маркировка стволов и крышек пожарных гидрантов дают пожарным и другим должностным лицам различные данные, в частности поток воды и источник воды. Цвета также способствуют регулярному обслуживанию, поскольку старые гидранты, которые демонстрируют сильное выцветание, являются первыми кандидатами на тестирование и перекраску в соответствии с нормами.

Рекомендации NFPA соблюдаются не во всех юрисдикциях, но многие муниципалитеты приняли их полностью или частично. Несмотря на это отсутствие единообразия в США, цветовая маркировка пожарных гидрантов остается ценной системой для поддержания готовности к противопожарной защите и общественной безопасности.

Если вам нужны колпачки для пожарных гидрантов, колпачки для пожарных гидрантов Storz, адаптеры Storz для гидрантов или датчики Пито, используемые для проверки GPM, у QRFS они есть. Вы также можете ознакомиться с нашим блогом о преобразовании измерений PSI в GPM во время проверки расхода гидранта, который включает удобный онлайн-калькулятор для быстрых показаний.

Если у вас есть какие-либо вопросы или вам нужна помощь в поиске товара, свяжитесь с нами по телефону +1 (888) 361-6662 или [email protected].

Первоначально этот блог был размещен по адресу blog.qrfs.com . Если эта статья помогла вам, свяжитесь с нами по телефону Facebook.com/QuickResponseFireSupply или по телефону Twitter @QuickResponseFS .

3.15 Район пожарной части :: Seattle Streets Illustrated

Стандарты проектирования пожарной части

Доступ для машин скорой помощи на полосе отчуждения имеет решающее значение для безопасности и благополучия города. Streets Illustrated требует консультации с отделом пожарной охраны Сиэтла для проектирования в пределах полосы отчуждения на обозначенных маршрутах экстренного реагирования возле пожарных депо, предложенных в качестве отдела пожарной охраны Сиэтла (SFD). Назначенные улицы можно просмотреть на карте типов улиц. Дополнительные рекомендации по проектированию см. в Приложении D к противопожарным нормам Сиэтла.

Критерии проектирования

Радиус бордюра: Радиус бордюра 25 футов или более требуется на определенных участках улицы ЮФО.

Успокоение дорожного движения: Успокоение дорожного движения, такое как приподнятые пешеходные переходы и круги, не допускаются на определенных участках улиц ЮФО.

От бордюра до бордюра: Любое сужение расстояния от бордюра до бордюра требует одобрения SFD на определенных участках улицы Департаментом пожарной охраны Сиэтла.

Улицы с односторонним движением: Любое изменение улиц с односторонним движением на определенных участках улиц SFD требует одобрения SFD.

Велосипедные комплексы:  Новый проект велопарковки требует одобрения ЮФО на определенных участках улиц ЮФО.

Парковка:  На улице парковка не допускается в пределах 30 футов от перекрестка.

Пожарные гидранты

Ссылки на стандартные планы и спецификации

Стандартная спецификация 7-14: гидранты
Стандартный план 310a и 310b: Деталь установки гидранта типа 310
Стандартный план 311a и 311b: Деталь установки гидранта 310319 Стандартный план 312: Расположение маркеров пожарных гидрантов
Стандартный план 313: Требования к стенам для гидрантов
Стандартный план 314: Расположение и зазоры между пожарными гидрантами

Критерии проектирования

Давление в гидранте : Департамент пожарной охраны Сиэтла требует, чтобы гидранты работали как минимум остаточное давление 20 psi. Проектирование и строительство элементов противопожарной защиты должны соответствовать Сиэтлскому противопожарному кодексу и Стандартным планам и спецификациям.

Сброс, перемещение и регулировка гидрантов : Любые сбросы, перемещения и/или корректировки гидрантов будут определены в процессе утверждения проекта или при составлении графика строительства. Эти изменения требуют предварительного уведомления за 4-6 недель. Пожалуйста, свяжитесь со службой поддержки SPU по телефону 684-3333.

Требования к потоку огня : Департамент пожарной охраны Сиэтла и SPU Engineering одобрят все конструкции, влияющие на поток огня. Применяются следующие требования, однако они являются общими и должны быть подтверждены пожарной службой:

• Требуется FF 1000 гал/мин (для одной семьи)
• Требуется FF 4000 гал/мин (коммерческий)
• Требуется FF 8000 галлонов в минуту (крупное учреждение)

Расположение пожарных гидрантов : Расположение пожарных гидрантов должно соответствовать Стандартной спецификации 7-14 и Стандартному плану 314.

Использование пожарных гидрантов в условиях, не связанных с тушением пожара : Временное использование гидрантов частными лицами, предприятиями или организациями будет разрешено при определенных условиях. В связи с этим коммунальные службы Сиэтла будут контролировать использование всех гидрантов в распределительной системе. Временное водоснабжение из распределительной системы на срок менее шести месяцев может быть разрешено посредством разрешения на использование гидранта или счетчика использования гидранта, выданного Управлением услуг по развитию SPU. Для получения информации о разрешениях на использование гидрантов обратитесь в Управление по развитию SPU.

Ссылка: http://www.seattle.gov/util/Services/Water/WaterRates/index.asp.

Соображения по проектированию

• Во время изыскательских работ обязательно отметьте расположение существующих гидрантов и планируемое расстояние между гидрантами.
• Гидранты не следует размещать рядом с подъездными путями или другими частными точками доступа, где они могут препятствовать существующему доступу.
• Коммунальные службы Сиэтла поставляют гидранты. Для разработчика программы расширения водопроводной магистрали подрядчикам будет предоставлена ​​правильная модель гидранта в соответствии со спецификациями, и они должны будут закупить свой собственный гидрант.
