Обозначение колодцев: Как делается обозначение канализационных колодцев на местности?

Топографическое обозначение колодца на картах местности

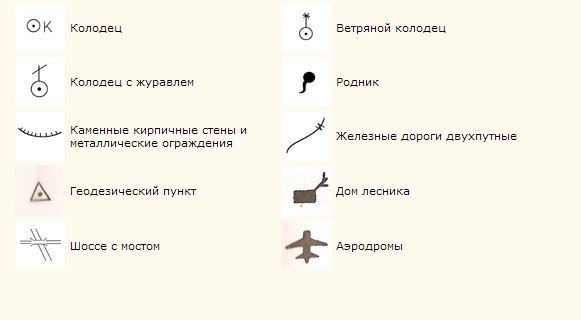

Обозначение колодца на плане местности и на топографических картах имеет большое значение, особенно в пустынных и полупустынных районах. Как и другие гидрографические объекты, они обозначаются синим цветом в виде кружков с рядом стоящей буквой К или подписью «арт.к.» (артезианский колодец). Все обозначения на картах и планах называют условными картографическими знаками. Для того чтобы их было удобно читать и легко запомнить, многие знаки имеют визуальное сходство (вид сбоку или сверху) с обозначаемым объектом.

Классификация условных знаков

На картах и планах все элементы местности обозначаются условными знаками. Их принято делить на 3 самостоятельные группы:

  • масштабные или контурные;
  • внемасштабные;
  • пояснительные.

Для того чтобы изображаемые знаки выглядели более наглядно, все однотипные элементы наносятся одной краской, т. е. любой гидрографический элемент обозначается синим цветом.

Однотипные объекты на картах с разным масштабом обозначаются одинаково и отличаются только размерами. Чем крупнее масштаб карты, тем больше объектов может быть на ней нанесено и информации указано. Мелкие сооружения, имеющие второстепенное значение, как правило, на них не наносятся, тем самым повышается наглядность изображения.

Такой прием называется картографической генерализацией. Наполнение карты или плана элементами местности зависит от особенностей территории. Чем она сложнее и насыщеннее объектами, тем больше будет нанесено элементов на план и тем он труднее станет читаться. Территория, которая изобилует озерами, реками и другими водными объектами, топографируется без мелких объектов, если только они не являются основными ориентирами. Например, на такой местности колодцы не имеют существенного значения, однако в степных районах должны наноситься на план обязательно.

Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]

Наряду с повысотными отметками они являются хорошими ориентирами. В пустынной местности главный источник обозначается более крупным значком, а рядом с ним наносятся пояснительные надписи. Слева от условного обозначения шрифтом черного цвета указывается отметка уровня земли, а справа — глубина источника в метрах и наполняемость в л/час.

При съемке плана местности в населенных пунктах обязательно обозначаются водопроводы, канализационные и газовые системы. В местах расположения водопроводных и канализационных колодцев указываются диаметры труб, направление движения среды и тип сооружения. В газовых колодцах, кроме того, отмеается давление в трубопроводах. Кроме этих сооружений в обязательном порядке должны обозначаться газораспределительные пункты с соответствующими пояснениями.

Кроме того, на местности, отстояние подземного трубопровода от зданий и других объектов отмечается на специальных указателях. Этот знак наносится на электроопоры, столбы заборов и т. д. с указанием направления и расстояния до трубы от конкретного ориентира.

Назначение планов и условных обозначений

Для составления плана местности используются те же значки, что и для топографических карт. Планы изготавливаются для небольшого участка территории в крупном масштабе. Они используются коммунальными и аварийными службами, туристическими группами, работниками сельскохозяйственного комплекса. Назначение планов заключается в возможности ориентирования и изучения участков местности для проведения работ. Они являются пособием для обучения детей передвижению по азимуту и азам основы топографической съемки.

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками. Это поможет избежать разночтения карт и путаницы во время туристических походов. Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Возвышающийся колодезный журавль будет хорошей точкой, относительно которой можно определить свое место. Существуют и другие высокие ориентиры, например трубы завода, отдельно стоящее дерево, геодезические знаки и др. Получив навыки чтения карты или плана и сравнив обозначения ориентиров с объектами на местности, ребенок без особых трудностей сможет прочитать топографические карты и планы незнакомой местности.

Лексическое значение слова — это его содержание. Оно может быть однозначным и многозначным. В данном случае слово колодец — многозначное, и может использоваться как в прямом, так и в переносном смысле. Колодцы способны быть источниками питьевой воды и вместе с тем обозначать строительные сооружения, предназначенные для осмотра и управления исполнительными механизмами подземных коммуникаций (электрических, водопроводных, канализационных и т. д.). В переносном смысле — это двор, образованный близко стоящими стенами многоэтажных домов. Вход в них осуществляется с улицы через подворотни.

маркировка и обозначения крышек люков канализации

Содержание:

  • Нормативная документация на канализационные люки
  • Какие бывают канализационные люки – виды изделий по материалу, используемого для изготовления
  • Характеристики чугунных люков канализационных колодцев
  • Полимерно-песчаные люки – их виды, технические характеристики
  • Критерии выбора канализационного люка

Наружная канализационная система в обязательном порядке имеет смотровой колодец, закрываемый сверху люком, который выполняет несколько задач. Он предотвращает падение в колодец людей, животных, попадание посторонних предметов, распространение неприятных запахов по прилегающей территории. Конструкция всех люков примерно одинакова – опорное кольцо, монтируемое на горловину смотрового колодца, и крышка. Эксплуатационные характеристики этих изделий зависят в основном от материала, используемого при их производстве.


Нормативная документация на канализационные люки

Технические характеристики люков канализационных (ЛК) определяет ГОСТ 3634-99, в соответствии с которым маркировка содержит сокращенное наименование инженерной коммуникацией, для которой они предназначены:

  • К – канализация бытового и промышленного назначения;
  • Д – канализация для отвода талых и ливневых вод.

В обозначении на люке должен присутствовать товарный знак компании-производителя.

В соответствии с ГОСТом крышки люков канализационных колодцев имеют стандартный вид или оснащаются дополнительными элементами. ЛК могут иметь:

  • запорные устройства, предотвращающие несанкционированное проникновение в колодец, разновидности замков – распорные, флажковые, резьбовые;
  • углубления в крышке, в которых располагают утяжелитель из бетона классом прочности В30 и более;
  • встроенные устройства для монтажа/демонтажа изделий подъемной техникой;
  • усиленная заделка корпуса анкерными болтами;
  • с крышкой из двух половин или крышкой, шарнирно закрепленной к корпусу.

Типы чугунных канализационных люков и рекомендуемые места их расположения

Класс Наименование Номинальная нагрузка, т

Рекомендуемое место монтажа
A15 (Л) и (ЛМ – легкий малогабаритный)

Легкий 1,5

     Пешеходные дорожки, зоны зеленых насаждений, частные территории

B125 (С)

Средний

12,5

     Тротуары, стоянки легкового автотранспорта, проезжая часть парков
C250 (Т) Тяжелый 25      Автодороги с интенсивным движением, расположенные в пределах города
D400 (ТМ) Тяжелый магистральный 40      Автомагистрали
E600 (СТ) Сверхтяжелый 60      Зоны высоких нагрузок – терминалы, территории производственных предприятий, автозаправочные станции
F900 (СТ) Сверхтяжелый  90      Зоны крайне высоких нагрузок – доки, аэродромы

Сколько весит чугунный люк, зависит от его размеров и нагрузок, на которые он рассчитан:

  • изделия легкой серии – 45-60 кг;
  • средней – до 95 кг;
  • тяжелой – до 120 кг;
  • магистральной тяжелой – до 140 кг;
  • сверхтяжелой – более 150 кг.

Какие бывают канализационные люки – виды изделий по материалу, используемого для изготовления

По материалу изготовления ЛК разделяют на:

  • Чугунные. Прочные и очень долговечные. Их минус – высокая стоимость. Устанавливаются в основном на участках с высокими эксплуатационными нагрузками.
  • Полимерные. Применяются в основном на придомовых участках, пешеходных дорожках, в зонах зеленых насаждений. Экологичны и долговечны, выпускаются в широком ассортименте цветовых решений.
  • Полимер-песчаные. Отличаются улучшенными эксплуатационными свойствами, по сравнению с полимерными аналогами. Являются достойной, более дешевой, альтернативой чугунным изделиям.
  • Бетонные. Тяжелые, имеют невысокий показатель герметичности. Используются редко, в основном для колодцев с нестандартными горловинами. Иногда их устанавливают поверх чугунных изделий с целью предотвратить хищение последних.

Наиболее популярными типы канализационных люков – чугунные и полимер-песчаные изделия.

Характеристики чугунных люков канализационных колодцев

Чугунные канализационные люки чаще всего имеют круглую форму, диапазон диаметров – 380-810 мм, выдерживаемые нагрузки – до 90 т (сверхтяжелая серия). Чугун в течение длительного времени был самым распространенным материалом, применяемым при производстве ЛК.

Разновидность чугунных ЛК – плавающие люки. В их конструкцию входя – корпус, ремонтная вставка и крышка. Свое название такое изделие получило благодаря тому, что оно устанавливается не на колодезное кольцо, а на дорожное покрытие. Плюсы такого технического решения – снижение нагрузки на колодец, продление срока его службы, отсутствие просадки полотна вокруг колодца.

Основные свойства чугунных канализационных люков:

  • прочность, износостойкость;
  • устойчивость к воздействию противогололедных реагентов, ГСМ, кислот и агрессивных солей;
  • длительный срок службы – до 100 лет.

Минусы чугунных изделий – высокая стоимость и значительный уровень шума при наезде на крышку транспорта.

Полимерно-песчаные люки – их виды, технические характеристики

Эти изделия изготавливают из смеси полимерных компонентов, очищенного песка, оксида железа и других добавок, улучшающих эксплуатационные характеристики продукции. Для снижения себестоимости этой продукции в качестве полимерного сырья применяют использованные пластиковые бутылки. Диапазон диаметров круглых полимер-песчаных и изделий – 315-1000 мм.

Преимущества полимер-песчаных люков:

  • достаточно высокий эксплуатационный период – до 50 лет;
  • широкий температурный интервал, при которых полимер-песчаные изделия сохраняют свои эксплуатационные характеристики -60…+60 °C;
  • устойчивость ко всем типам коррозии, воздействию кислот, солей, ГСМ;
  • широкая цветовая гамма изделий, представленных в продаже;
  • применяемый при производстве способ прессования обеспечивает полную герметичность изделия;
  • простота перевозки и монтажа, с которым может справиться один человек без применения подъемной техники.

Критерии выбора канализационного люка

Правильно выбранный ЛК защищает коммуникации от повреждения и предотвращает несчастные случаи. При подборе подходящего варианта учитывают: вид канализационной системы, место монтажа, запланированные максимальные нагрузки. Некоторые рекомендации:

  • На неохраняемых территориях предпочтительно использовать люки с запорными механизмами.
  • В жилых кварталах, парках и других зонах отдыха лучше устанавливать полимерно-песчаные изделия, для которых характерны хорошие шумоизолирующие качества.
  • На проезжей части устанавливают ЛК массой не менее 50 кг.

Строительный стандарт WELL® | ВЕЛЛ Стандарт

Мы считаем, что при проектировании зданий в центре внимания должны быть здоровье и благополучие людей. Строительный стандарт WELL использует целостный подход к здоровью в искусственной среде, касающийся поведения, эксплуатации и дизайна.

WELL — это основанная на характеристиках система для измерения, сертификации и мониторинга характеристик искусственной среды, влияющих на здоровье и благополучие человека через воздух, воду, питание, свет, физическую форму, комфорт и разум.

WELL основывается на результатах медицинских исследований, изучающих связь между зданиями, в которых мы проводим более 90 процентов нашего времени, и их здоровьем и благополучием, которые влияют на нас как жителей. Помещения WELL Certified™ могут помочь создать застроенную среду, которая улучшит питание, физическую форму, настроение, режим сна и производительность своих обитателей.

Загрузить стандарт WELL Building Standard®


WELL измеряет характеристики зданий, влияющие на здоровье жильцов, с учетом семи факторов или концепций.

  • Воздух
  • Вода
  • Питание
  • Легкий
  • Фитнес
  • Комфорт
  • Разум

Воздух: Оптимизация и достижение качества воздуха в помещении. Стратегии включают удаление переносимых по воздуху загрязняющих веществ, профилактику и очистку.

Вода: Оптимизация качества воды при одновременном повышении доступности. Стратегии включают удаление загрязняющих веществ посредством фильтрации и обработки, а также стратегическое размещение.

Питание: Поощряйте привычки здорового питания, предоставляя жильцам более здоровую пищу, поведенческие сигналы и знания о качестве питательных веществ.

Light: Сводит к минимуму нарушение циркадного ритма организма. Требования к производительности и дизайну окон, светоотдаче и управлению освещением, а также уровни освещенности, соответствующие задаче, включены для повышения энергии, настроения и производительности.

Фитнес: Используйте технологии проектирования зданий и основанные на знаниях стратегии для поощрения физической активности. Требования разработаны таким образом, чтобы предоставить многочисленные возможности для активности и физических нагрузок, позволяя пассажирам приспосабливаться к режимам фитнеса в рамках своего ежедневного графика.

Комфорт: Создайте в помещении не отвлекающую, продуктивную и успокаивающую атмосферу. Решения включают в себя стандарты и рекомендации по проектированию, температурный и акустический контроль, а также реализацию политики, охватывающей акустические и тепловые параметры, которые являются известными источниками дискомфорта.

Mind: Поддерживайте психическое и эмоциональное здоровье, предоставляя жильцам регулярную обратную связь и знания об окружающей среде с помощью элементов дизайна, мест для отдыха и самых современных технологий.


WELL состоит из более чем ста функций, которые применяются к каждому строительному проекту, и каждая функция WELL предназначена для решения проблем, влияющих на здоровье, комфорт или знания жильцов.

Многие функции WELL, предназначенные для улучшения здоровья, поддерживаются существующими государственными стандартами или другими организациями, устанавливающими стандарты. Некоторые Функции предназначены для изменения поведения с помощью образования, корпоративной политики или культуры, а также для предоставления информации и поддержки для принятия позитивных решений в отношении образа жизни.

Особенности могут быть:

  • Стандарты, основанные на производительности: обеспечивают гибкость в том, как проект соответствует приемлемым количественным пороговым значениям.
  • Описательные стандарты: требуют реализации конкретных технологий, стратегий проектирования или протоколов.

Функции WELL классифицируются либо как Предварительные условия — необходимые для базовой сертификации WELL, либо как Оптимизации — дополнительные усовершенствования, которые вместе определяют уровень сертификации выше базовой сертификации.


Возможности WELL могут применяться во многих секторах недвижимости, а текущая версия WELL v1 оптимизирована для коммерческих и офисных зданий.

WELL дополнительно разделен на типы проектов, которые учитывают определенный набор соображений, уникальных для конкретного типа здания или этапа строительства. Для WELL v1 существует три типа проектов:


  • Новые и существующие здания

  • Новые и существующие интерьеры

  • Сердцевина и оболочка

Новые и существующие здания: Этот тип проекта применяется к новым и существующим зданиям и охватывает весь спектр проектирования и строительства, а также аспекты эксплуатации зданий.

Новые и существующие интерьеры: Этот тип проекта относится к проектам коммерческого интерьера в существующих зданиях. В зданиях, соответствующих стандарту WELL Core и Shell, некоторые функции WELL уже могут применяться для сертификации новых и существующих интерьеров, что упрощает сертификацию.

Core and Shell: WELL Core and Shell доступен для новых разработок ядра и оболочки или для многоквартирных зданий, стремящихся реализовать основные условия, необходимые для получения сертификата WELL. Тип проекта «ядро и оболочка» касается конструкции здания, расположения окон и остекления, пропорций здания, системы отопления, охлаждения и вентиляции, а также качества воды, подаваемой в здание. Этот тип проекта также поощряет рассмотрение сайта с точки зрения удобств и возможностей для хорошего самочувствия.


Несмотря на то, что стандарт WELL Building Standard v1 в настоящее время применим к коммерческим и административным офисным зданиям, IWBI разработал пилотные версии стандарта для тестирования и уточнения того, как WELL можно применять к новым строительным секторам. В настоящее время IWBI предлагает пилотные программы для проектов розничной торговли, многоквартирных жилых домов, образования, ресторанов и коммерческих кухонь.

Участие в пилотных программах WELL дает возможность проектам выйти на передний план движения за здоровое строительство. Цель IWBI — интегрировать отзывы и уроки, извлеченные из пилотных проектов и отраслевых экспертов, для информирования будущих версий стандарта WELL Building Standard.

Пилотные проекты могут получить серебряную, золотую или платиновую пилотную сертификацию по тому же методу, что и WELL v1. Первым шагом является загрузка пилотного стандарта (доступного в качестве дополнения к WELL v1) и официальная подача заявки на участие в пилотной программе для вашего строительного сектора через WELL Online. IWBI свяжется с вами, чтобы узнать больше о вашем проекте, проведет первоначальную оценку, чтобы убедиться, что он соответствует спецификациям, и окажет помощь на протяжении всего процесса пилотной сертификации.

Скачать пилотные стандарты. По вопросам о пилотных программах WELL обращайтесь по адресу [email protected]

РОЗНИЧНАЯ ТОРГОВЛЯ
Розничная торговля относится к местам, где потребители могут просматривать и покупать товары на месте, а персонал помогает продавать товары. Пилотный стандарт Retail применим как к проектам, занимаемым владельцами, так и к арендаторам, а также к отдельно стоящим зданиям и объектам, интегрированным в более крупные сооружения.

МНОГОСЕМЕЙНЫЙ ЖИЛОЙ
Многоквартирный жилой дом относится конкретно к проектам с не менее чем пятью жилыми единицами в одном здании с общими конструктивными элементами. Проекты, отвечающие требованиям, включают квартиры, кондоминиумы, таунхаусы и другие жилые комплексы, соответствующие всем рыночным порогам – доступное жилье, рыночная стоимость и роскошь.

ОБРАЗОВАНИЕ
Образовательные учреждения относится к проектам, в которых для учебных целей используется специальный персонал, а учащиеся могут быть любого возраста. Курсы могут охватывать любой диапазон тем, а объекты могут быть представлены полностью запланированными днями или отдельными классами, на которые учащиеся записываются по желанию.

РЕСТОРАН
Рестораны относятся к местам, где потребитель покупает еду и обедает на месте, и включает места для сидения в помещении или на открытом воздухе. В заведении может быть официант, обслуживающий потребителей, или самообслуживание. Пилотный стандарт для ресторанов не распространяется на заведения, работающие только на вынос, а также на заведения, основным источником дохода которых является продажа алкогольных напитков. Кроме того, пилотный стандарт ресторана применяется только к обеденным залам и не распространяется на кухни, в которых готовится еда (см. Коммерческая кухня).

ПРОМЫШЛЕННАЯ КУХНЯ
Профессиональные кухни относятся к местам, где повара готовят пищу для других пользователей здания. Это не применимо к офисным кухням или домашним кухням. Как правило, места, подлежащие местному санитарному надзору, скорее всего, будут использовать это Пилотное дополнение. Коммерческая кухня всегда сочетается с другим стандартом, например, рестораном или образованием.


Сертификация | ВЕЛЛ Стандарт

Сертификация WELL достигается, когда проекты демонстрируют все предварительные условия. Более высокие уровни сертификации выше уровня Silver могут быть достигнуты путем использования функций оптимизации. Поскольку цели в области здравоохранения и хорошего самочувствия варьируются от одного здания к другому, WELL обеспечивает гибкость при выборе функций, которые лучше всего соответствуют целям владельца проекта.

Сертификация уровня Silver достигается при 100-процентном выполнении предварительных условий WELL, применимых к типу проекта во всех концепциях.

Сертификация уровня Gold достигается при выполнении всех предварительных условий WELL, а также 40 или более процентов функций оптимизации.

Сертификация уровня Platinum достигается при выполнении всех предварительных условий WELL, а также 80 или более процентов функций оптимизации.


Процесс

Загрузить руководствоПроцесс сертификации WELL включает пять этапов:

1. Регистрация

Сертификация WELL начинается с регистрации через WELL Online. После регистрации проекта через WELL Online регистрация включает в себя: доступ к WELL Online, ознакомительный веб-семинар для команды проекта и доступ к нашей службе поддержки проекта.

После регистрации GBCI (которая предоставляет стороннюю сертификацию для WELL) назначит проекту агента тестирования производительности WELL. Агент тестирования производительности WELL является неотъемлемой частью процесса сертификации. Он/она сможет помочь ответить на вопросы о сертификации, но, что более важно, будет человеком, который просматривает проектную документацию и выполняет все испытания производительности на месте и визуальные проверки, которые являются частью проверки производительности.

2. Требования к документации

Сертификация WELL требует документации, а также серии тестов производительности на месте, известных как проверка производительности, до окончательной проверки сертификации.

Требования к документации включают аннотированные проектные документы и чертежи в дополнение к письмам-гарантиям от проектной группы. Проекты должны предоставить всю необходимую документацию, прежде чем можно будет начать проверку производительности.

3. Проверка работоспособности

Проверка производительности гарантирует, что здание работает так, как задумано, и может помочь поддерживать и улучшать его производительность с течением времени. Он состоит из посещения объекта, во время которого агент по тестированию производительности WELL выполняет визуальные проверки для проверки документации, а также тесты производительности для оценки качества воздуха и воды, уровня шума, света и температуры, а также других параметров окружающей среды, применимых к требованиям WELL.

По завершении проверки производительности проект получает отчет WELL, в котором содержится оценка требований WELL по функциям. Если результаты процесса проверки производительности показывают, что проект соответствует всем требованиям к производительности, проектная группа готова подать заявку на окончательную сертификацию. Если проект не соответствует всем требованиям WELL Feature, у проектных групп будет возможность внести улучшения.

4. Сертификация

Сертификация WELL признает, что проект успешно задокументировал соответствие всем функциям и прошел проверку производительности. После получения сертификата WELL проект получит официальное письмо о награждении, табличку с сертификатом WELL, другие соответствующие документы и образцы маркетинговых материалов для продвижения здания WELL Certified™.

5. Повторная сертификация и подача документации

Повторная сертификация гарантирует, что проект будет поддерживать такой же высокий уровень проектирования, технического обслуживания и эксплуатации с течением времени.

Для новых и существующих зданий и новых и существующих интерьеров проектов сертификация WELL действительна в течение трех лет с даты письма о присуждении сертификата. Чтобы сохранить сертификацию по истечении этого времени, проект должен подать заявку на повторную сертификацию и проверку производительности, чтобы определить, что здание продолжает соответствовать строительному стандарту WELL.

WELL Проекты, сертифицированные Core и Shell , предоставляют жильцам здоровые и продуктивные бытовые помещения и позволяют арендаторам пройти сертификацию WELL для своих внутренних помещений. Проекты WELL Core и Shell могут пройти повторную сертификацию для проверки текущих характеристик бытовых помещений и основных элементов здания. После того, как проекты проходят сертификацию через Core и Shell, внутренние помещения готовятся к сертификации новых и существующих интерьеров.


Альтернативный путь приверженности

WELL приветствует проекты, отвечающие требованиям к характеристикам посредством инновационных альтернативных стратегий, которые могут быть предложены посредством представления альтернативного пути приверженности (AAP). AAP — это официальный запрос, отправленный проектом для получения технических указаний и одобрения альтернативной стратегии для соответствия функции WELL до полного рассмотрения документации.

  • Каждый проект бесплатно получает три AAP. Последующие AAP подлежат оплате, и нет ограничений на количество AAP, которые могут быть представлены для каждого проекта. (Свяжитесь с агентом по тестированию производительности WELL или загляните в базу знаний WELL для получения дополнительной информации о сборах AAP.)
  • AAP можно подавать до или после регистрации проекта.
  • Каждый AAP применяется только к проекту, в рамках которого он был отправлен, и не может применяться к другим проектам.
  • Если IWBI определит, что AAP имеет более широкое применение в нескольких проектах, решения AAP могут быть обнародованы или могут повлиять на разработку программы WELL.

Сборы

В настоящее время IWBI предлагает цену WELL, чтобы вознаградить первых последователей и лидеров движения за здоровое строительство.
