Обозначение колодцев – Обозначение колодцев буквенное по гост. Нормы, правила и условные обозначения на чертежах водоснабжения и канализации

Как делается обозначение канализационных колодцев на местности?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает.  Обозначение канализационных колодцев на местности имеет несколько вариантов.

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

  1. линейный колодец – «КЛ»;
  2. смотровой – «С»;
  3. накопительный – «КН»;
  4. дождеприемный колодец – «Д»;
  5. поворотный колодец – «КП»;
  6. контрольный – «К»;
  7. типовой перепадной – «ТПК»;
  8. шахта – «Ш»;
  9. буровая скважина – «БС»;
  10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.

Надеемся, что статья была полезна вам. Будем благодарны, если поделитесь ссылкой на нее со своими друзьями, расшарите в социальных сетях. Пусть все, кому это нужно, узнают о нюансах маркировки канализационных люков со статьи нашего портала.

Хорошего вам дня.

kvarremontnik.ru

Топографическое обозначение колодца на картах местности

Обозначение колодца на плане местности и на топографических картах имеет большое значение, особенно в пустынных и полупустынных районах. Как и другие гидрографические объекты, они обозначаются синим цветом в виде кружков с рядом стоящей буквой К или подписью «арт.к.» (артезианский колодец). Все обозначения на картах и планах называют условными картографическими знаками. Для того чтобы их было удобно читать и легко запомнить, многие знаки имеют визуальное сходство (вид сбоку или сверху) с обозначаемым объектом.

Классификация условных знаков

На картах и планах все элементы местности обозначаются условными знаками. Их принято делить на 3 самостоятельные группы:

  • масштабные или контурные;
  • внемасштабные;
  • пояснительные.

Для того чтобы изображаемые знаки выглядели более наглядно, все однотипные элементы наносятся одной краской, т. е. любой гидрографический элемент обозначается синим цветом.

Однотипные объекты на картах с разным масштабом обозначаются одинаково и отличаются только размерами. Чем крупнее масштаб карты, тем больше объектов может быть на ней нанесено и информации указано. Мелкие сооружения, имеющие второстепенное значение, как правило, на них не наносятся, тем самым повышается наглядность изображения.

Такой прием называется картографической генерализацией. Наполнение карты или плана элементами местности зависит от особенностей территории. Чем она сложнее и насыщеннее объектами, тем больше будет нанесено элементов на план и тем он труднее станет читаться. Территория, которая изобилует озерами, реками и другими водными объектами, топографируется без мелких объектов, если только они не являются основными ориентирами. Например, на такой местности колодцы не имеют существенного значения, однако в степных районах должны наноситься на план обязательно.

Наряду с повысотными отметками они являются хорошими ориентирами. В пустынной местности главный источник обозначается более крупным значком, а рядом с ним наносятся пояснительные надписи. Слева от условного обозначения шрифтом черного цвета указывается отметка уровня земли, а справа — глубина источника в метрах и наполняемость в л/час.

При съемке плана местности в населенных пунктах обязательно обозначаются водопроводы, канализационные и газовые системы. В местах расположения водопроводных и канализационных колодцев указываются диаметры труб, направление движения среды и тип сооружения. В газовых колодцах, кроме того, отмеается давление в трубопроводах. Кроме этих сооружений в обязательном порядке должны обозначаться газораспределительные пункты с соответствующими пояснениями.

Кроме того, на местности, отстояние подземного трубопровода от зданий и других объектов отмечается на специальных указателях. Этот знак наносится на электроопоры, столбы заборов и т. д. с указанием направления и расстояния до трубы от конкретного ориентира.

Назначение планов и условных обозначений

Для составления плана местности используются те же значки, что и для топографических карт. Планы изготавливаются для небольшого участка территории в крупном масштабе. Они используются коммунальными и аварийными службами, туристическими группами, работниками сельскохозяйственного комплекса. Назначение планов заключается в возможности ориентирования и изучения участков местности для проведения работ. Они являются пособием для обучения детей передвижению по азимуту и азам основы топографической съемки.

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками. Это поможет избежать разночтения карт и путаницы во время туристических походов. Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Возвышающийся колодезный журавль будет хорошей точкой, относительно которой можно определить свое место. Существуют и другие высокие ориентиры, например трубы завода, отдельно стоящее дерево, геодезические знаки и др. Получив навыки чтения карты или плана и сравнив обозначения ориентиров с объектами на местности, ребенок без особых трудностей сможет прочитать топографические карты и планы незнакомой местности.

Лексическое значение слова — это его содержание. Оно может быть однозначным и многозначным. В данном случае слово колодец — многозначное, и может использоваться как в прямом, так и в переносном смысле. Колодцы способны быть источниками питьевой воды и вместе с тем обозначать строительные сооружения, предназначенные для осмотра и управления исполнительными механизмами подземных коммуникаций (электрических, водопроводных, канализационных и т. д.). В переносном смысле — это двор, образованный близко стоящими стенами многоэтажных домов. Вход в них осуществляется с улицы через подворотни.

kolodetsoved.ru

Как делается обозначение канализационных колодцев на местности?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает.  Обозначение канализационных колодцев на местности имеет несколько вариантов.

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

  1. линейный колодец – «КЛ»;
  2. смотровой – «С»;
  3. накопительный – «КН»;
  4. дождеприемный колодец – «Д»;
  5. поворотный колодец – «КП»;
  6. контрольный – «К»;
  7. типовой перепадной – «ТПК»;
  8. шахта – «Ш»;
  9. буровая скважина – «БС»;
  10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.

Возможно вас заинтересует: подробно на сайте Tehstroy24.Ru аренда автокрана

opt-stroy.net

Маркировка люков, с картинками. | caves.ru

Это скорее всего канализация,люк скорее всего очень старый, возможно даже дореволюционный. Имеет диаметр гораздо больше стандартного.
Чаще всего написано Мосстрой,Любые комуникации раннего
советского периода.

Похоже что то связаное с электичеством.

Дождевая канализация.Чаще всего под крышкой
колодец заканчивающийся
небольшим резервуаром, в
который входят одна или
больше труб маленького
диамерта. Реже встречаются
трубы по которым можно
было бы проползти, если б
не вода. Но иногда бывает,
что под крышкой с маркировкой
Д протекает река, упрятанная в
трубу.
Дождеприемник.

Водосток и Водосток

Московского Коммунального
Хозяйства.

Городская канализация или ГК.

извиняюсь если не в тему ,продолжение следует.

caves.ru

Маркировка люков и крышек канализационных колодцев по ГОСТу

Колодец ВС 15, размеры которого определены ГОСТом, предназначен для монтажа водосточных систем. Другие типы железобетонных колец и конструкций используются в системах коммуникаций под землей. Их технические параметры позволяют обеспечить сохранность систем, доступ для контрольных проверок и надежную защиту.

Типы колодцев и их предназначение

Легкий доступ к подземным коммуникациям обеспечивают унифицированные колодцы. Они необходимы для проведения контрольных и профилактических осмотров работы трубопроводов, текущего или капитального ремонта систем связи.

Унифицированные изделия накрываются специальными круглыми крышками из полимерного материала, чугуна или бетона. Основными преимуществами конструкций являются:

  • многофункциональность;
  • высокая прочность;
  • долговечность.

Каждый тип изделия имеет свое обозначение. Например, маркировка ВС-15 обозначает, что конструкция из железобетона предназначена для водостока (ВС), а его внутренний диаметр составляет 1,5 м (15 дм).

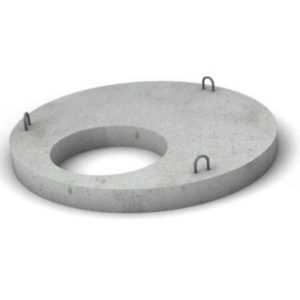

Рабочее пространство колодца представляет собой тяжелую монолитную конструкцию цилиндрической формы, с 2 полукруглыми отверстиями для трубы. Сверху изделие имеет отверстие диаметром 700 мм, что позволяет проникать внутрь для проведения осмотра коммуникаций.

Бетонные изделия легко монтируются. Они экономически выгодны, а эксплуатировать их можно непосредственно после установки. Камеры ливнесточных колодцев ВС-15 устойчивы к воздействию агрессивной среды, влаги, грунтовым водам.

Железобетонные изделия с маркировкой ВГ-20 имеют толщину стенки 8 см, их монтаж целесообразен в водопроводных и газовых системах. Рабочее пространство конструкции ВГ-20 формируют различные элементы, предназначенные для устройства коммуникаций.

Изделия ВГ-20 универсальны для сооружения горловин и стволов сборных колодцев. Они популярны в частной застройке, где из них устанавливаются системы водоснабжения, канализации.

Поскольку монтаж изделий проводится в грунт, то на них существенно не влияют перепады температур. Поэтому параметр морозостойкости элементов конструкции ВГ-20 рассчитывается индивидуально и зависит от климатических условий места монтажа изделия.

Колодец ККС-3 используется для протягивания, монтажа, проверок кабелей связи. Кольца связи или телефонные колодцы устанавливаются в неагрессивных по отношению к бетону условиях.

Основная классификация изделий проводится по размерам, устойчивости к нагрузкам. Тяжелые смотровые кольца (маркировка 80) предназначены для установки под проезжей частью, а легкие (маркировка 10) — в пешеходной зоне.

Строение телефонных колец

Кабельные колодцы связи ККС 3-80 представляют собой часть коммуникационной системы. Они рассчитаны на давление грунта и поверхностных нагрузок, поэтому их изготавливают из железа и бетона.

Нагрузка 80 обозначает, что конструкция может быть расположена под проезжей частью дорог и автомагистралей. Благодаря высокой прочности материала в изделиях можно размещать оборудование, работающее в автоматическом режиме.

Конструкция изделия обеспечивает надежную защиту от проникновения сторонних лиц и доступ обслуживающему персоналу в случае необходимости.

Телефонный колодец состоит из 2 частей — верхнего и нижнего блоков, которые соединяются при помощи сварки металлических частей конструкции. Круглое отверстие, предназначенное для входа, находится в верхней части. Оно состоит из железобетонного кольца и чугунного люка.

Колодцы ККС-3- 80 ГЕК дополнительно комплектуются кронштейнами, гайками и ершами, анкерными болтами и гайками, изготовленными из стали. Установка железобетонного изделия осуществляется в заранее подготовленный в грунте котлован.

Для герметизации колодца и предотвращения поступления влаги все швы обрабатывают цементным раствором. Сохранность коммуникационных кабелей обеспечивают специальные кожухи и кабель-каналы (пластиковые трубы).

По предназначению различают такие виды железобетонных конструкций:

  • стационарные колодцы — предназначены для ввода кабелей;
  • проходные изделия — для монтажа на прямых участках протянутых каналов;
  • разветвленные колодцы ККСр-3-80;
  • угловые конструкции — в местах, где необходимо осуществить разветвление кабелей или поворот.

Срок службы кабельных железобетонных конструкций составляет 70 лет, поэтому их использование является удобным и целесообразным для реализации коммуникаций в поселковой и городской инфраструктурах.

Изготовление конструкций

Колодцы имеют технические параметры, регламентируемые ГОСТом 8090-20:

  • устойчивость к низким температурам;
  • водонепроницаемость;
  • поглощение влаги;
  • габарит;
  • маркировку.

Производство изделий проходит в несколько этапов. В изготовленную, согласно установленным стандартам, форму закладывается арматура из стали. Объем формы заливается высококачественным бетоном марки М 200-500. Тщательная утрамбовка массы проводится с целью формирования качественного изделия без дефектов.

Для увеличения прочности конструкции рабочей камеры используются сварные каркасы из толстой арматуры, которые покрываются защитным слоем бетона.

Контроль прочности изделия производится путем испытания материала на сжатие ультразвуковым методом, механическим воздействием, а также другими, предусмотренными стандартами, методы испытаний.

kolodetsoved.ru

Маркировка колодцев: в поисках рая...

Маркировка колодцев: в поисках рая...

Каждый, кто интересуется подземным миром, наверняка не раз задавал себе вопрос: ё-моё, под ногами столько колодцев, куда они все ведут, чем отличаются там, под крышкой, как различают их те, в чьём ведении они находятся??? А вдруг вон тот, ничем не отличающийся от тысяч других, люк ведёт в какое-нибудь древнее подземелье или в метро?

Так же наверняка многие задавались вопросом, что за каббалистические знаки встречаются повсюду на столбах и на стенах домов? Какие-то разноцветные буквы со стрелочками и магическими числами...? Что, чёрт возьми, всё это значит?!!

Количество непонятного в окружающем мире можно несколько уменьшить, если смотреть вокруг, зная систему обозначений колодцев, в соответствии с которой и наносятся барельефы на крышки их люков и соответствующие им отметки на недвижимость (в этом случае стрелками указывается направление смещения от места расположения маркировки, цифры означают расстояние в метрах). Вот какую коллекцию на сегодняшний день удалось собрать (предположительная расшифровка отмечена вопросительными знаками):

А

???

В, ГВ

Водопровод

ВК, ВД

Водопровод?

ВП

???

ВР

Водосточная решётка

ВС

???

Г, ПГ

Пожарный гидрант. Снизу может быть подписан диаметр трубы.

ГГ, МГ

Газопровод (МГ – в Москве)

ГКС

Городская кабельная сеть (в том числе ГТС) – любой трубно-кабельный тоннель. Снизу может быть подписано "с/д".

ГП

???

ГТС

Городская телефонная сеть – кабельный тоннель малого диаметра, забитый перепутанными телефонными проводами. Внутри по идее должен быть проложен трос для протяжки новых кабелей.

Д, ДП

Дождевая канализация, дождеприёмник

ЗБК

??? Возможно, имеет отношение к теплосети.

К, КК, ГК

Бытовая и производственная канализация. Какашки текут именно здесь, поэтому, не задерживаясь, идём дальше.

К Тр.

??? Встречается возле трансформаторных подстанций.

КЛ

В чём отличие от ЛК – пока не ясно, но встречаются гораздо реже и порою вместе с ЛК.

КП

???

КС

??? (возможно, это обозначение пролегающего кабеля связи)

К. У., КУ

Коммутационный узел? (в одном из таких колодцев (который был открыт) видел соединение силового кабеля и плоского токопровода)

ЛК

Ливневая канализация?

МП ВКХ

Муниципальное предприятие "Водоканализационное хозяйство"?

НРП

Необслуживаемый регенерационный пункт. Примечания от [email protected]: в отличие от НУПа не только усиливает, но и восстанавливает первоначальную форму сигнала (фото НРП полуоткрытого типа). Примечание к фото: УЛР-15 - усилитель линейный регенерирующий.

НУП

Необслуживаемый усилительный пункт (холмики с дверями, расположенные обычно вдоль шоссе)

ОТСОС
Г.К. РЕЛЬС

???

РК

???

ТК

Тепловая камера. Здесь расположен отвод отопления от магистрали теплоснабжения к ближайшему зданию или просто вентили, перекрывающие горячую воду на ветке.

ТП

Тепловой пункт

ТС

Теплосеть

ТСОД

Технические средства организации движения. Инфа от Алексея Краюшкина <[email protected]>: колодец глубиной 1,5-3 м, в боковые стенки которого выведены асбоцеменнтные трубы диаметром 100 мм. Используются для прокладки электрических кабелей (220 В) между колонками со светофорами и управляющей аппаратурой. Используются примерно последние лет 10-20 (примерно). До этого кабели прокладывали как придётся. В Москве их собственником является ГУ ЦОДД (http://www.gucodd.ru).

ТУ

Тепловой узел. Подземный бокс с развязкой теплотрассы. Обычно имеет четыре колодца, расположенные по углам, на одном из них вместо крышки может стоять вентиляционная труба. Внутри водятся чудо-краны высотой под три метра, а вместе с вОротом могут попасться и с двухэтажный дом – ворот тогда выходит на поверхность для оперативного управления.

Эл. З.
Эл. Защ
Отс. Эл. З.

Электрозащита, отсек электрозащиты. Встречаются около трансформаторных подстанций, содержат заземление, имеют отношение к молниеотводам.

Если кто-то может пополнить коллекцию новыми аббревиатурами или сообщить новые или более правильные сведения – пишите на форуме или мылом. ВНИМАНИЕ! В отличие от отметок на недвижимости не следует особо доверять маркировке на крышках люков! Сворованные или сломанные крышки могли быть заменены подходящими по типоразмеру аналогами, предназначенными для других сетей.

analitik63.ru

Обозначение канализационных колодцев на местности – что показывают цифры, буквы и цвет?

≡  21 Февраль 2017   ·  Рубрика: Дача

А А А



В строительных работах сточных колодцев работники коммунальных служб пытаются оставить конкретную информацию про них на поверхности стен или при помощи особых табличек.

Надписи можно посмотреть практически на любом доме. Они стали такими традиционными, что их никто не замечает.  Обозначение сточных колодцев на окрестности имеет пару вариантов.

Расшифровку смотрите нижеЕсли расшифровать картинку выше, то можно понять, что от поверхности стены нужно отойти на 5,5 метров и здесь же развернуть направо на 0,5 метра. Расстояние до люка отмечается числами возле буквы «Т».На поверхности стен можно повстречать таблички в зеленом цвете. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные определения сточных колодцев

Разновидности сточных колодцев на табличках имеют некоторые сокращения:

  1. линейный колодец – «КЛ»;
  2. смотровой – «С»;
  3. накопительный – «КН»;
  4. дождеприемный колодец – «Д»;
  5. поворотный колодец – «КП»;
  6. контрольный – «К»;
  7. стандартной перепадной – «ТПК»;
  8. шахта – «Ш»;
  9. буровая скважина – «БС»;
  10. кабельный колодец для осмотра – «КСК».

Также, на табличках и люках есть буквенные определения, которые описывают вид канализации. Буква «В» значит водомерный узел, «К» указывает на канализацию, а «Д» означает люк от канализации для атмосферных осадков.

Варианты иных маркировокОбозначение сточных колодцев на окрестности считается крайне полезной и нужной мерой. Она дает возможность при любом случае быстро подыскать канализационный люк.

К несчастью, таблички нередко закрашивают обладатели домов, что мешает хорошей работе коммунальных служб. Не нужно делать этого.

Будем надеятся, что публикация была полезна вам. Станем благодарны, если поделитесь ссылкой на нее с собственными друзьями, расшарите в соцсетях. Пускай все, кому это необходимо, узнают о невидимых моментах маркировки сточных люков со публикации нашего портала.

Отличного вам дня.
