Обозначение сантехнических приборов на чертежах
В таблице приведены графические обозначения сантехнических приборов на чертежах и планах.

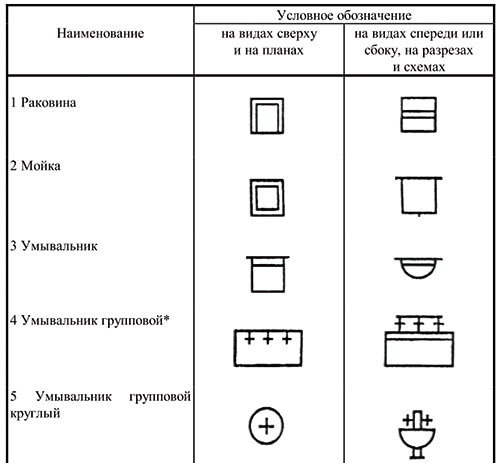

| Наименование | Обозначение на чертежах | |
|---|---|---|
| на видах сверху и на планах | на видах спереди или сбоку, на разрезах и схемах | |
| 1. Раковина | ||
2. Мойка |
||
| 3. Умывальник | ||
4. Умывальник групповой |
||
| 5. Умывальник групповой круглый | ||
6. Ванна |
||
| 7. Ванна ножная | ||
8. Поддон душевой |
||
| 9. Биде | ||
10. Унитаз |
или | |
| 11. Чаша напольная | ||
12. Писсуар настенный |
||
| 13. Писсуар напольный | ||
14. Слив больничный |
||
| 15. Трап | ||
16. Воронка спускная |
||
| 17. Воронка внутреннего водостока | ||
18. Сетка душевая |
||
| 19. Фонтанчик питьевой | ||
20. Автомат газированной воды |
||
Обозначения на планах БТИ (Нормы на 2023 год)
Согласование перепланировки помещения невозможно без участия документов БТИ. Документы БТИ представлены техническим паспортом, либо поэтажным планом и экспликацией, либо архивной копией.
Для человека не каждый день сталкивающегося с данной документацией некоторые обозначения на планах БТИ могут быть не однозначно понятно.
В статье ниже мы опишем информацию о основных документах БТИ и что значат данные обозначения.
В самом начале статьи мы покажем отдельно как обозначаются в документах БТИ различные элементы квартиры. В нижней части статьи будет описано подробно в каких документах они присутствуют.
Содержание статьи
Обращаем внимание что данные элементы взяты из документов БТИ выдаваемых ГБУ МосгорБТИ.
(Если же у вас документы БТИ например Ростехинвентаризации или региональных БТИ, то там могут быть иные обозначения)
Плита, мойка, туалет, раковина, мусоропровод, дверь, душ, проем, лестница, вент. короб и т.д.
Двухконфорочная газовая плита
Газовая плита на 4 конфорки
Электрическая плита
Ванная
Раковина
Туалет
Красной цифрой обозначен вход в помещение. Данная красная цифра не относится к мероприятиям по перепланировки. Иными словами красной цифрой всегда показывается вход в квартиру и в квартирах с перепланировкой и в квартирах без перепланировки.
Условное обозначение номера и площади помещения
Световые окна между ванной и туалетом и между туалетом и кухней.
Условное обозначение на БТИ мусоропровода
Дверь
Проем без двери
Проем без двери до потолка (без надпроемной перемычки)
Фотографии к условным обозначениям дверей и дверных проемов подробно описывающие разницу в обозначениях.
Душевые кабины, души-трапы, открытые/с дверью
Сантехнический или вентиляционный короб
Печь в старом доме
Окно на улицу
Подробнее о согласовании французских окно вы можете прочитать по ссылке
Балкон и лоджии без остекления
Z-образная линия условного обозначения на БТИ остекления лоджии и балкона
Условное обозначение на БТИ встроенных шкафов
Условное обозначение ниш на плане БТИ, а также встроенных шкафов в нише
Обозначения лестниц на плане БТИ
Обозначение незаконно зашитой гипсокартоном ниши на плане БТИ
Обозначение незаконно заложенной ниши на БТИ (ниша заложена полностью).
Обозначение незаконно заложенной двери на БТИ
Обозначение незаконно заложенного проема на БТИ (ранее проем был без двери)
Обозначение лифта на плане БТИ.
Незаконно заложенные окна на фасаде. Обозначаются поперечными красными линиями на всю глубину окон.
Короб вентиляции. Обычно подобным «сетчатым» образом их показывают на старых документах БТИ, которые отчерчивались в «ручную». На документах БТИ в формате электронных чертежей данные короба могут показываться и так и иным образом в форме криволинейной черты внутри короба.
Обозначение пожарного шкафа
Обозначение систем внутреннего электроосвещения и силового оборудования
Пожарная (эвакуационная лестница) на плане БТИ
Подробнее о пожарных лестницах в статье по ссылке.
Обозначение трассировки стен намеченных в один блок по полу.
Обозначение высоты
Высота помещения всегда обозначается в экспликации к плану БТИ.
И в некоторых случаях (очень редко), она может дублироваться на самом плане БТИ.
Отметки БТИ о незаконной перепланировке
На данном примере показаны различные элементы квартиры в красных линиях. То есть если есть какие то отличия от плана БТИ, то они показываются красным цветом. (Исключая цифру входа в квартиру).
Подробнее о красных линиях на плане БТИ можно прочитать по ссылке.
Что такое технический паспорт БТИ и обозначения на нем
Технический паспорт и это основной документ который участвует в согласовании перепланировки. По действующему законодательству для согласования перепланировки необходимо предоставлять именно технический паспорт.
Он содержит информацию как по конкретной квартире, так и по дому в целом, включая этажность здания и особенности данной серии дома.
Пример технического паспорта БТИ на квартиру (форма до 2018 года)
Форма технического паспорта после 2018 года
Что такое поэтажный план и экспликация и обозначения на нем
Поэтажный план и экспликация можно так сказать это «урезанная версия» до двух основных страниц технического паспорта.
В данных документах содержится план квартиры и экспликация с указанием площадей.
Что такое архивная копия плана БТИ и обозначения на нем
Архивная копия плана БТИ это документ который можно заказать для получения первоначальной планировки квартиры. То есть иначе говоря, мы в данном документе можем увидеть какая планировка квартиры была изначально при постройке здания.
Подробнее об архивной копии планов БТИ и как их заказать, вы можете узнать на данной странице.
Расшифровка обозначений на плане БТИ
Все обозначения, как мы уже отметили, могут быть несколько непонятны для собственников.
Для лучшего понимания изображенных на планах значков собственник может обратиться за расшифровкой в бюро технической инвентаризации.
Специалисты БТИ помогут понять то, что изображено на планах помещения, чтобы собственник имел ясное представление об планируемых изменениях в ходе ремонта.
Или надеемся наша статья поможет вам в этом.
На планах БТИ могут также присутствовать обозначения в виде красных линий, которыми отмечается незаконная перепланировка. Для того, чтобы узаконить перепланировку и получить документы БТИ (без красных линий), владелец помещения обязан обратиться в проектную компанию за помощью в разработке технического заключения о допустимости и безопасности ранее выполненных работ.
Пример технического паспорта БТИ с красными линиями (подобные технические паспорта выдавались до 2018 года):
Условные обозначения на плане БТИ квартиры
На чертежах НЕ будут обозначены: отдельно стоящая (не встроенная) мебель, стояки, радиаторы, холодильник и морозильные камеры, сушилки, духовые шкафы и т. д.
Обозначаются: стены и перегородки, встроенная мебель, инженерное оборудование и сантехника (плиты, унитазы, мойки, ванны, душевые кабины и т.
д.), оконные и дверные проемы.
д.), оконные и дверные проемы.Пример плана БТИ с пронумерованными на них обозначениями
1 — площадь комнаты; 2 — балкон; 3 — дверь на балкон; 4 — дверной проем с дверью; 5 — оконный проем между кухней и туалетом; 6 — ширина комнаты; 7 — ванная; 8 — раковина; 9 — туалет; 10 — газовая плита; 11 — окно на фасаде здания; 12 — номер входа в квартиру; 12 — длинна комнаты.
Условные обозначения на проекте для согласования перепланировки
План 1
1 — газовая плита; 2 — ванна; 3 — унитаз; 4 — дверной проем с дверью; 5 — оконный проем на фасадной стене; 6 — несущая стена; 7 — входная дверь в квартиру; 8 — номер квартиры; 9 — ненесущая стена; 10 — условные обозначения типа стен; 11 — номер отдельно взятого помещения квартиры.
План 2
1 — входная дверь в квартиру; 2 — оконный проем в фасадной стене дома; 3 — номер отдельного помещения квартиры; 4 — умывальник/мойка/раковина; 5 — электрическая плита; 6 — мойка; 7 — сантех.
кабина; 8 — унитаз; 9 — проем в стене без двери; 10 — проем с дверью.
Обозначение цветными линиями на планах БТИ
Зачастую нам на анализ, направляют планы в цветном формате, где фантасмагоричными цветами показаны разные элементы квартир.
И многие собственники задают вопрос — а почему стены показаны желто-коричневым цветом, наверно этот цвет обозначает несущие?
Нет, это не так, по ЕГРН определить где несущие, а где не несущие стены нельзя.
А вот данная наша статья по ссылке, определенно поможет это сделать — «Как определить несущую стену«.
Прежде всего скажем, что это не план БТИ, это план ЕГРН из выписки Росреестра.
Подробнее о данных выписках после перепланировки здесь.
Сами обозначения аналогичны тем которые показаны в документах БТИ, аналогична и планировка, однако Росреестр по каким то своим причинам, о которых мы не знаем показывает различные элементы на плане такими цветами.
Благодарим за то что прочитали нашу статью, надеемся, она была полезна в части того как на плане БТИ показываются различные элементы квартир и вы узнали интересующую вас информацию.
Если у вас остались какие то вопросы, возможно вам необходимо согласовать перепланировку квартиры или разработать проектную документацию для самостоятельного согласования, мы будем рады вам помочь.
Ждем Вашего звонка по телефону указанном в «шапке» нашего сайта, также вы можете написать нам в Whatsapp или Telegram, мы будем рады ответить на ваши вопросы.
