Условные обозначения водопровода и канализации на чертежах ГОСТ

Условные обозначения водопровода и канализации на чертежах должны наносится даже при постройке маленького загородного дома. Тем более, маркировка должна попасть на чертежи, которые оформляются при строительстве многоэтажного жилого комплекса.

Применение условных обозначений не зависит от типа строения. Регламентация применяемых обозначений проводится согласно ГОСТу.

Содержание

1. Проектирование сточной системы и узлов водоснабжения
2. Назначение канализации
3. Особенности применяемых обозначений
4. Условные обозначения канализации на проекте
5. Обязательные обозначения подразделяются на два вида:
6. Разметка
7. Обозначение сантехники
8. Что включает в себя схема сточной системы
9. Проект будущей канализации обязательно должен включать:
10. Сведения об элементах
11. Канализация к1 к2 к3 что это?

Проектирование сточной системы и узлов водоснабжения

Каждая из указанных систем имеет большое значение для нормальной жизнедеятельности граждан.

По этой причине от грамотного составления чертежа напрямую зависит комфорт жильцов, а также благоустроенность квартиры или частного дома.

Сточная система наделена особой ролью. Некоторые собственники жилых помещений придерживаются мнения, что процесс проведения такой системы очень прост и не вызовет трудностей. Однако даже процедура оформления проектной документации считается большим, ответственным и трудоёмким процессом. Если на этом этапе не предусмотреть все мелочи и допустить даже незначительный просчёт, то в будущей эксплуатации он обязательно проявится. Бывают даже такие ситуации, когда неверно используемые условные обозначения канализации на чертежах приведут к полной непригодности здания для проживания граждан.

Проектирование сточной системы

Назначение канализации

Основное назначение канализации заключается в отведении из квартиры использованной воды и твёрдых отходов. Зачастую эти вещи обладают весьма неприятным ароматом, так что проектирование стока должно учитывать гигиенические нормы и правила.

По причине того, что канализация выводит большие объёмы воды, жиров и твёрдых предметов, сточная система должна быть сконструирована из проверенных и надёжных деталей, качественно исполняющих своё предназначение в течение длительного срока эксплуатации.

Кроме того, важно помнить и о форс-мажорных обстоятельствах. Поэтому и условные обозначения на схемах водоснабжения и канализации по чертежу должны проставляться так, чтобы при возникновении непредвиденного обстоятельства можно было экстренно внести корректировку в работу системы.

Особенности применяемых обозначений

Для грамотного размещения в здании системы канализации стоит, в первую очередь, учесть все возможные нюансы на предварительном чертеже. Стоит помнить, что для каждого типа помещения должен использоваться разный проект. Кроме того, проектировщик обязан принимать во внимание иные факторы, среди которых:

• особенности здания;
• место географического размещения;
• количество жилых и нежилых комнат;
• количество выводов для подключения стоков.

Ещё на этапе проектирования возникает большое количество нюансов. Именно для их учёта и потребуется схема, которая включает обозначение канализации, и по которой будут выполняться последующие монтажные работы.

В процессе оформления проекта должны использоваться общепринятые условные обозначения на чертежах водоснабжения и канализации. Такие символы легко понять мастеру, который действительно разбирается в своей работе.

Обозначение канализации на чертежах, которое применяется во время оформления проекта, регламентируется соответствующими ГОСТами и правилами СНиП.

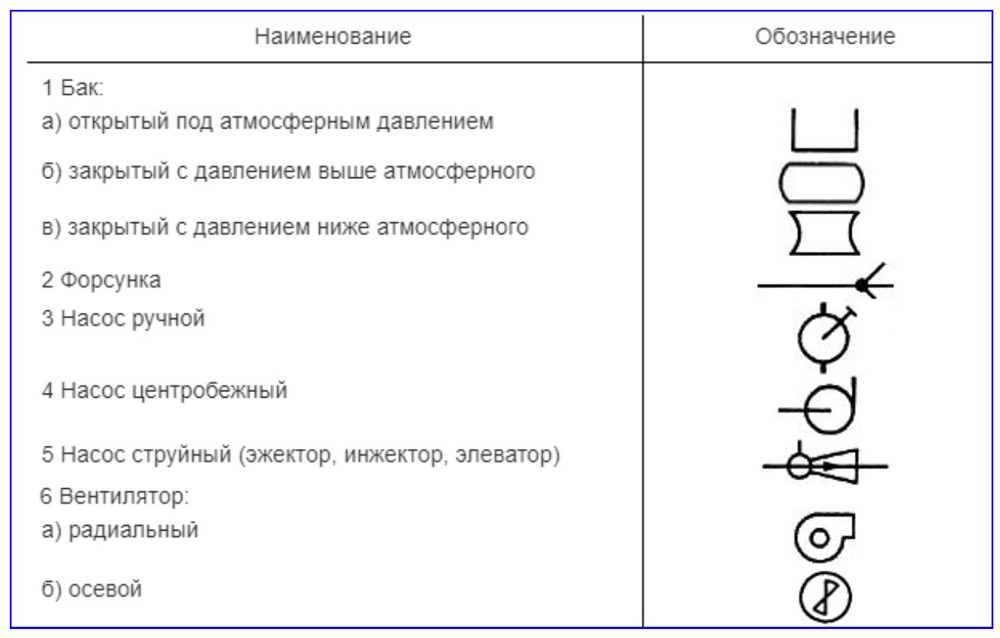

ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем. Использовать любые иные виды изображений принято считать недопустимым.

Условные обозначения канализации на проекте

Как было отмечено, создание чертежа сточной системы должно проводиться с использованием общепринятых специальных обозначений. Этих символов много. Однако все они регламентируются ГОСТом, и изменить написание символов на собственную манеру запрещается. Чертёж должен состоять только из знаков, используемых специалистами в рассматриваемой сфере.

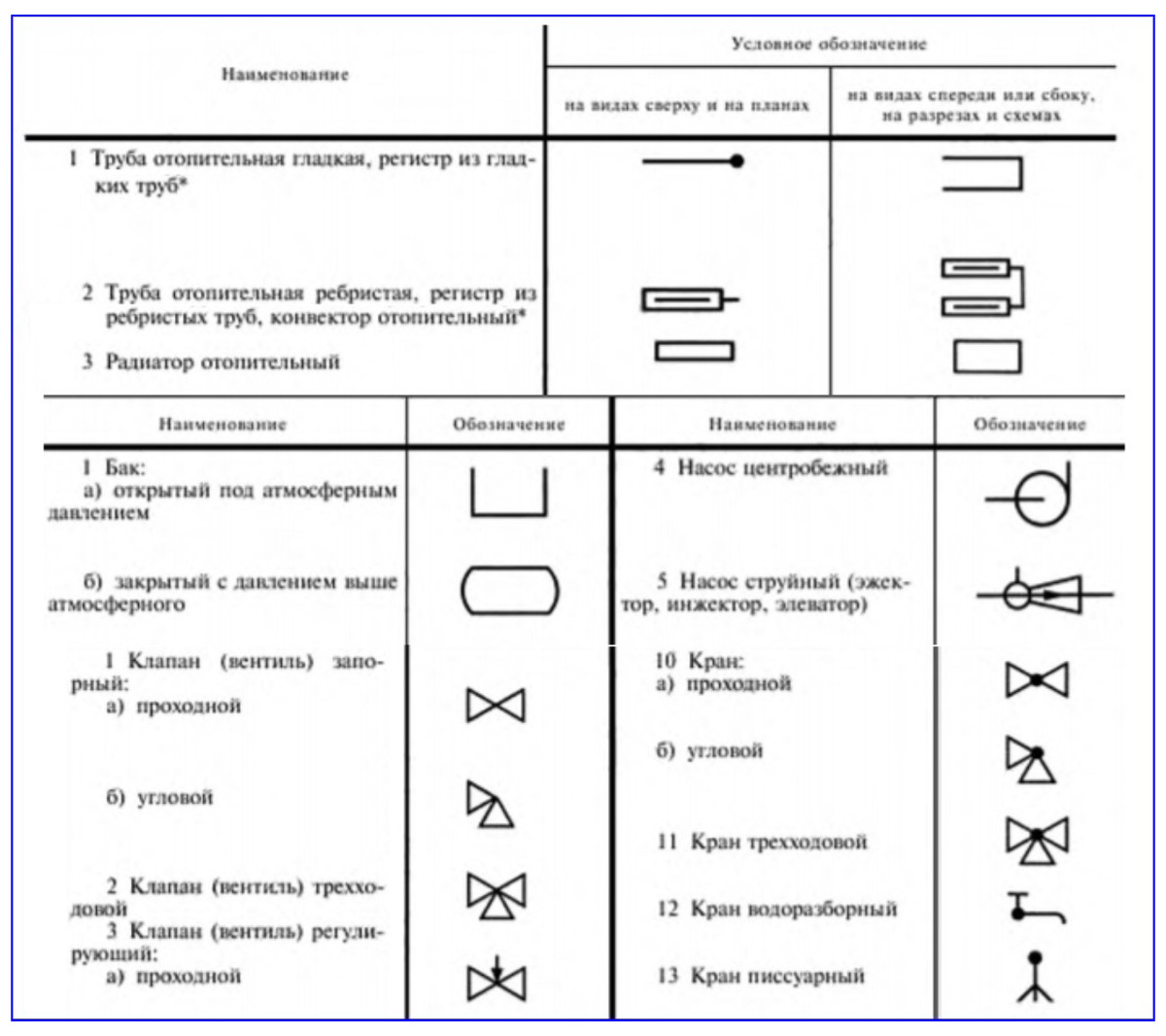

Условные обозначения канализации

Обязательные обозначения подразделяются на два вида:

• специальные элементы;
• символы, состоящие из цифр или букв.

Символы

Помимо этого, в проекте всегда прорисовываются линии. Рисовать условные обозначения следует без дополнительных разъяснений. Исключением будет использование элементов, регламентируемых на основе положений отраслевых стандартов. В таком чертеже проектировщик обязан предоставить ссылку на документы.

Общее количество элементов обозначения, используемых на чертежах сточной системы, составляет 70 штук. Однако чаще всего на стандартном проекте применяется лишь половина из них.

Разметка

Обозначение символов канализации на чертеже

Многие схемы содержат прямые и штрихпунктирные линии, а также пунктир, чередующийся с точкой. Такая разметка наносится для идентификации направления сточных вод. Для обозначения в проекте заслонок, завершения отрезка детали и иных элементов могут применяться линии различной длины, прорисованные из всевозможных элементов. К примеру, треугольники, прямоугольники и даже круги. А вот круг, в середине которого проставлена буква, свидетельствует об установки в обозначенном месте одной из деталей, предназначающейся для улавливания загрязнений. Именно буква позволяет монтажникам определить необходимый к установке прибор. Если же проект будущей канализации включает в себя установку отстойника, то такое место на чертеже будет обозначено просто кругом. Обязательным условием считается обозначение ревизии на схеме канализации.

Пример

Обозначение сантехники

Условные обозначения служат не только для монтажа системы стоков, но и для подключения к схеме сантехнических приборов. Согласно ГОСТу, на плане можно обозначить:

• раковину;
• душевую кабину;
• унитаз, оснащённый разными типами спуска сточной воды;
• ванну.

Обозначения сантехники

Наносятся такие обозначения в виде рисунка, позволяющего легко определить тип сантехнического оборудования.

Что включает в себя схема сточной системы

На этапе проектирования специалист обязан принимать во внимание большое количество нюансов.

Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников. Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.

Возможно вам также понравиться: СНиП — канализация наружные сети и сооружения

Проект будущей канализации обязательно должен включать:

• план разводки труб, то есть системы поступления и отведения сточной воды;
• сведения о таблице колодцев;
• спецификацию проекта.

Помимо указанных сведений, на чертеже должно быть прорисовано много иной информации, которая принесёт пользу при оснащении канализационной системы в квартире или доме.

Проект канализации

Исключительно грамотный подход к составлению проектной документации позволит быть уверенным в том, что канализация будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание.

Воплотить поставленную задачу не имея навыков и опыта в сфере составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.

Сведения об элементах

Сведения об элементах, которыми обозначаются детали канализационной системы, должны обязательно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для любых стандартных инженерных проектов.

На чертежах водопровод всегда обозначается «В0». При этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект подразумевает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При возведении здания промышленного назначения индекс водопроводных труб на чертеже выглядит как «В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».

Элементы разметки водопровода и канализации

Канализация к1 к2 к3 что это?

На всех чертежах можно встретить отметки с буквой «К» и цифрами возле неё. Канализация к1 к2 к3 что это? Когда проект подразумевает бытовую систему отведения стоков, то маркировка будет «К1». Если необходимо провести сток дождевой воды, тогда используется индекс «К2». Канализация к3 применяется для проведения системы промышленного водоотведения.

Важно помнить, что К1, К2, К3 обозначение канализации должны использоваться только по назначению. Категорически запрещается маркировать на проекте детали канализации символами, которые не прописаны в действующих правилах СНиП и ГОСТах. Делается это для того, чтобы монтажники сумели безошибочно определить используемое обозначение и выполнить работу в соответствии с проектом.

Применение регламентированных символов и обозначений позволит добиться исправной работы канализационной системы на протяжении долгого времени службы, и избавит владельца квартиры или дома от ремонтных работ инженерной сети.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Условные обозначения канализации и водоснабжения на чертежах по ГОСТу

Условные обозначения водопровода и канализации на чертежах указывают при строительстве частных домов и многоэтажных жилых зданий. Они выполняются по ГОСТу и не зависят от вида строения.

Вернуться к оглавлению

Содержание материала

• 1 Проект системы канализации и водопровода
• 2 Особенности проектирования узлов сточной системы и водоснабжения
• 3 Условные обозначения на чертежах
  • • 3.0.1 Горячая вода
    • 3.0.2 Холодная вода
  • 3.1 Обязательные обозначения
  • 3.2 Разметка
  • 3.3 Сантехника на чертеже
• 4 Маркировка канализации К1, К2, К3
• 5 Проектирование ливневой дождевой канализации
• 6 Нормативные акты
• 7 Инженерные сети при топосъёмке
• 8 Заключение

Проект системы канализации и водопровода

Проект системы включает расположение узлов канализации и информацию для монтажников. Это нужно для удобного и правильного чтения проекта. Поэтому условные обозначения канализации по ГОСТу буквенно-цифровые.

Проект включает:

• данные о таблице колодцев;
• план разводки труб для отведения сточных вод;
• спецификацию.

Ещё на чертеже прорисовывается информация, необходимая при монтаже канализационной системы.

План будущей канализации

Только при ответственном подходе к проектированию системы будут работать без поломок и не создадут проблем жильцам. Выполнить такую задачу без знаний и опыта самостоятельно не получится, поэтому лучше доверить работу проектировщику.

Вернуться к оглавлению

Особенности проектирования узлов сточной системы и водоснабжения

Многие владельцы жилых домов считают, что канализационная система простая и не вызывает сложностей при проектировании. Но даже оформление документации – трудоёмкий, ответственный и долгий процесс. На этом этапе нельзя пропустить мелкие просчёты, так как при эксплуатации они проявляются.

Неправильное обозначение канализации на чертеже часто приводит к непригодности жилья.

Вернуться к оглавлению

Условные обозначения на чертежах

Перед проектированием жилого здания определяются нюансы, которые могут повлиять на работу водопроводной системы. Нужно заранее узнать, есть ли рядом со строительством жилого здания централизованная сеть и могут ли из-за неё случаться перепады давления.

Если сети нет, создаётся система подачи воды локального типа. В этом случае устанавливают аккумулирующий бачок.

Этапы проекта:

1. Расчёт максимальной нагрузки на подающий трубопровод в доме (зависит от количества точек водозабора в доме и на участке).
2. Выбор вариантов для восстановления нормы водоснабжения при снижении давления в сетях.
3. Выбор прибора по подходящей схеме.

Для точного расположения обозначений водопровода на чертеже необходимо установить, из каких элементов состоит система. Цена и качество материалов для арматуры и водопроводных приборов могут быть любыми. На работе системы это никак не сказывается.

Примерная комплектация системы водопровода и обозначения схем трубопроводов:

1. Система фильтрации воды.
2. Насос.
3. Скважина или другой источник.
4. Резервуар для накопления воды с тройником.
5. Две трубы для отвода. Одна из них используется для подачи технической воды на участок, а другая – для питьевой в дом.
6. Трубопроводы для поступления горячей и холодной воды.

Графические обозначения трубопроводов необходимы для того, чтобы указать разводку трубопроводов.

Горячая вода

Горячую воду проводят к нагревателю. Она движется в коллектор и поступает по трубам в краны и отопительные приборы.

Холодная вода

От системы фильтрации холодная вода идёт в коллектор, который находится в доме. Затем она поступает к санитарно-техническим точкам по трубам.

Обязательные обозначения

В проекте должны быть:

• буквенно-цифровые символы;
• специальные элементы.

В проекте канализации используют 70 обозначений. Но в стандартных обычно применяют около 35

Кроме этого необходимо прорисовывать линии. Они не должны иметь разъяснений. Но если применяются элементы по регламенту отраслевых стандартов, то следует указать ссылку на нормативный документ.

Разметка

В канализационной схеме можно встретить разные линии. Они необходимы для разметки сточных вод.

Чтобы указать место заслонки и окончания отрезка детали, можно использовать линии, круги или прямоугольники

Круг с буквой обозначает установку в этом месте элементов для слива загрязнений. По букве рабочие определяют нужный прибор для установки.

Если в системе нужно установить отстойник, это место обозначают кругом.

Пример прямых и штрихпунктирных линий в проекте

Сантехника на чертеже

Обозначения водоснабжения и канализации необходимы для установки водостоков и подключения к сантехнике.

На чертеже указывают:

• унитаз;
• ванну;
• раковину;
• душевую кабину.

Сантехнику обозначают рисунками, которые помогают определить вид оборудования

Вернуться к оглавлению

Маркировка канализации К1, К2, К3

На каждом чертеже указывается отметка «К» и цифра 1,2 или 3. Маркировка зависит от назначения канализации.

Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».

В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.

Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.

Вернуться к оглавлению

Проектирование ливневой дождевой канализации

Для проектирования ливневой системы нужно выполнить расчёты:

1. Выбрать тип водоотвода: самосточный или принудительный. В первом случае необходимо рассчитать уклон трубы для нормального отвода сточных вод и указать маркировку.
2. Определить расположение санитарно-технических узлов в помещении и варианты их подключения к канализационной системе.
3. Выбрать тип отвода стоков канализации: централизованный или автономный. Первый подразумевает вывод отходов через общепоселковую систему канализации. Во втором случае утилизация производится через выгребную яму.

Вернуться к оглавлению

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Вернуться к оглавлению

Инженерные сети при топосъёмке

Главная задача геодезистов при проведении съёмки – определение расположения и нанесения на топографическую карту внутренних и наружных инженерных сетей, линейных элементов.

Объектом поисковых работ и топосъёмки могут быть подземные или надземные коммуникации. Если необходимо обновить план с учётом рельефа местности или составить новую документацию, нужно изучить материалы из архива и существующую геологию участка.

При проведении топографической съёмки важно согласовать нюансы и получить разрешения с указанием схем, технических данных, проектируемых планов линейных сооружений, профилей трасс.

Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения.

Вернуться к оглавлению

Заключение

Условные обозначения в строительных проектах очень важны. При изучении материалов приходится обрабатывать большой объём информации о технике, устанавливаемой в системе. Готовый чертёж должен быть понятен и удобен для чтения.

Схемы и обозначения в проекте могут быть графическими, знаковыми или в виде бук и цифр. Два последних варианта используются чаще всего, потому что более удобочитаемые.

Для облегчения установки канализации и водопровода на объекте используют пиктограмму. С ней монтажники могут прочитать чертёж и быстро определить, где должен быть установлен каждый элемент инженерной системы.

Главное преимущество условных элементов в проекте – нанесение на чертёж не только санитарно-технических коммуникаций, но и санитарной техники. Например, смесителя, ванны, унитаза, раковины и душа. Инженерная система не выполняется без проекта.
