Обозначение счетчика на схеме – Условное обозначение счетчика воды

24 Марта 2022

Просмотров:  2569731553

Время чтения:  3 минуты

Содержание

Документы, в которых закреплены нормативы об условных обозначениях

Условные обозначения счетчика и других элементов системы водоснабжения

Применение условных обозначений

Коротко о главном

Таблицы, в которых собраны обозначения, как выглядит прибор учета на схеме, созданы, чтобы пользователям было легче читать чертежи при организации системы водоснабжения. При составлении таких таблиц обычно используют условные знаки, которые описывают формат конструкций, деталей. Применяют также буквенные и числовые знаки. Разнообразные обозначения на планах и схемах можно условно назвать «техническим языком». Этот язык используют архитекторы, инженеры и строители при создании и воплощении проекта.

Условные обозначения элементов системы водоснабжения

Документы, в которых закреплены нормативы об условных обозначениях

Почти в каждой отрасли существуют знаки, с помощью которых можно схематично изобразить тот или иной элемент. Нормативы относительно технических обозначений указаны в следующих документах:

• СНиП — документ из категории инженерных нормативов и правил;
• ГОСТ — собраны государственные нормы относительно условных обозначений, а также стандартов и нормативных актов;
• ЕСКД — регулирует правила оформления конструкторских документов;
• СПДС — включает в себя основные технические обозначения, которые используют в различных планах, чертежах и проектах.

Купить счетчики воды можно в нашем интернет-магазине.

Графическое обозначение элементов внутренних систем водопровода и канализации

Условные обозначения счетчика и других элементов системы водоснабжения

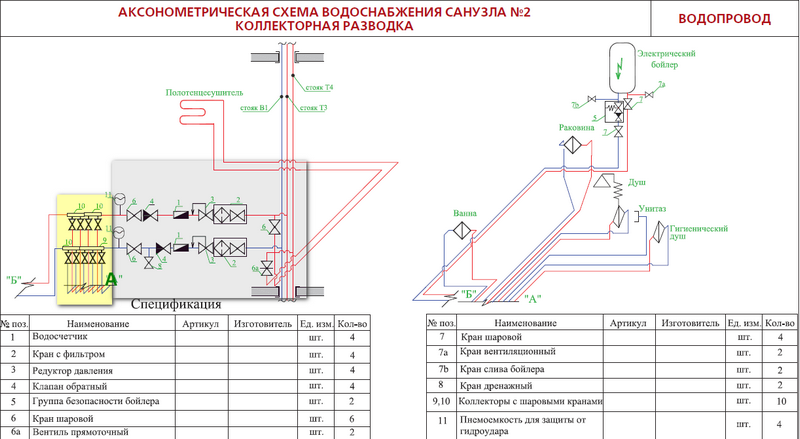

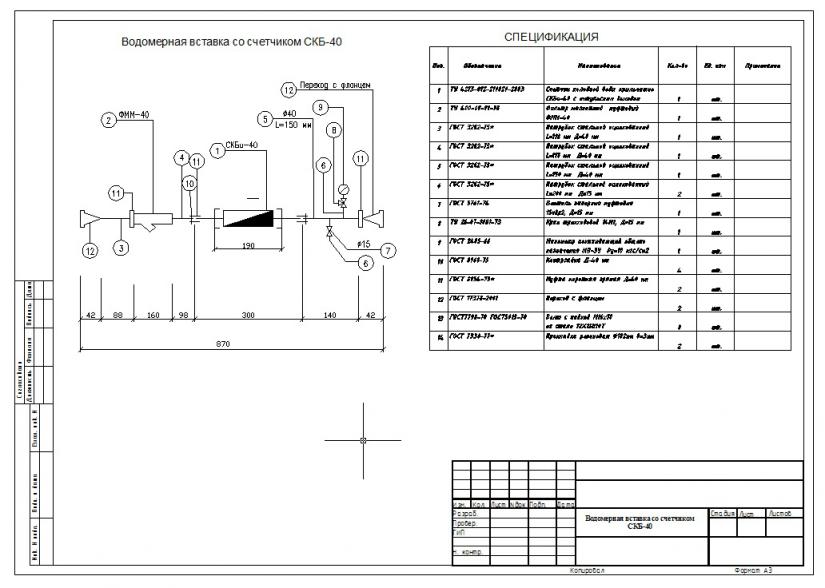

Создание схемы водоснабжения частного дома при его строительстве позволяет правильно спроектировать ее, учесть все нюансы, чтобы обеспечить высокую эффективность ее работы. Один из основных ее элементов – прибор учета воды. Обозначение счетчика на схеме выглядит как черно-белый прямоугольник.

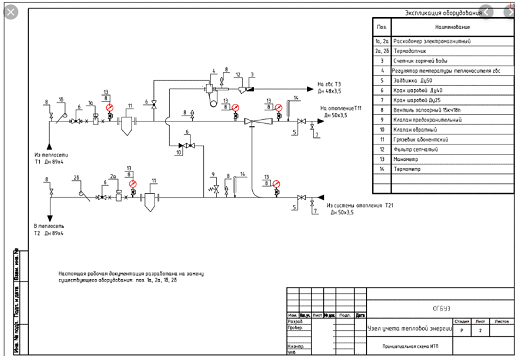

На схеме отражают и другие важные элементы и детали: точки забора воды, насосы, различные клапаны и краны, мембранные баки, направление потока жидкости и т.д. Условные обозначения этих и других элементов представлены на картинках.

Обозначения направления потока жидкости, воздуха, регулирования

Графические обозначения баков, насосов, вентиляторов

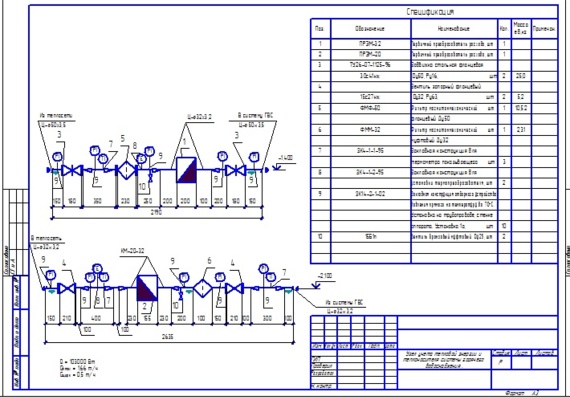

Условные знаки элементов водоснабжения

В видео рассказывают, как правильно читать чертежи

Применение условных обозначений

Задача условных обозначений различных элементов системы водоснабжения — облегчить выполнение проектов архитекторам, инженерам и другим специалистам. Также знание их позволит владельцам домов ориентироваться в чертежах при общении с мастерами.

Для составления чертежей существуют специализированные компании, но можно попробовать создать первоначальный вариант самостоятельно. Например, когда нужно спроектировать план системы водоснабжения, канализации и т.д. Для этого достаточно изучить специальные символы, а также каноны составления такого рода чертежей. Такая практика будет полезной, если владелец дома хочет контролировать и понимать процесс создания системы водоснабжения. Также это полезно, если предвидится еще ни один такой проект.

Коротко о главном

Чтобы спроектировать систему водоснабжения в частном доме, необходимо создать чертеж. Для этого используют различные условные обозначения, чтобы изобразить разные элементы системы и счетчик на схеме. Все значения условных знаков закреплены в нормативах.

Как вы считаете, стоит ли изучать владельцу дома условные обозначения счетчиков и других элементов водоснабжения, если ему необходимо контролировать работу мастера в соответствии с чертежом?

Автор

Кондратьев Илья Специальность: Слесарь-монтажник

Все статьи

Поделиться

Поделиться

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Условные обозначения водопровода канализации на чертежах и схемах: знаки водоснабжения и водоотведения

Главная » Насосы

На чтение 2 мин Просмотров 7.1к.

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами ВВ обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

При создании семейств в среде BIM (например, в программе Autodesk Revit) эти изображения должны отображаться на низком уровне детализации

Буквенно-цифровые обозначения трубопроводов (В1, В2 и т.п.) можно посмотреть здесь

Для всех представленных изображений направление движения — слева направо

Содержание

1. Насосы и арматура
2. Водоразборная арматура
3. Элементы внутренней канализации
4. Приемники сточных вод

Насосы и арматура

Насос: общее изображение — нерегулируемый

Насос: общее изображение — регулируемый*

Насос: центробежный

*Регулируемый — имеется устройство для изменения частоты вращения рабочего колеса (например, преобразователь частот)

Задвижка: общее изображение

Задвижка: с любым приводом, в т. ч. с электроприводом

Задвижка с электроприводом

Обратный клапан

Шаровой кран*

Дисковый затвор

Регулирующий клапан**

*По правилам русского языка — шаровой с ударением на последний слог. Однако в технической литературе и нормативной документации также широко используется «шаровый».

**Регулирующий клапан — в том числе балансировочный для системы ГВС, устанавливаемый на циркуляционном трубопроводе Т4.

Воздухоотводчик автоматический

Счетчик воды

Фильтр

Водоразборная арматура

Пожарный кран

Водоразборный кран

Поливочный кран

Смеситель (общее изображение)

Смеситель с душем

Элементы внутренней канализации

Ревизия

Водосточная воронка

План

Профиль

Приемники сточных вод

Раковина

План

Профиль

Мойка

План

Профиль

Умывальник

План

Профиль

Ванна

План

Профиль

Душевой поддон

План

Профиль

Унитаз

План

Профиль

Писсуар

План

Профиль

Трап

План

Профиль

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016 .

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы >>> см. ГОСТ 21.206-2012

Читайте также:  Главные нормативные документы в сфере водоснабжения и водоотведения

Знакомство с системами водоснабжения и счетчиками воды

Об авторе:

Дон Реннер — бывший оператор завода и автор книги «Практическое обслуживание оборудования для водоснабжения и водоотведения». Он также является членом редакционно-консультативного совета Water Engineering & Management.

Обновлено 03.08.21

Универсальных вариантов нет в лексиконе большинства предприятий водоснабжения, когда речь идет о входных линиях водоснабжения. Вход водопровода в здание может быть простым или сложным в зависимости от здания и того, что в нем находится. Даже водоснабжение жилых домов может стать предметом разногласий при определенных условиях. Звучит запутанно? На самом деле этого не должно быть, если местный муниципалитет / коммунальное предприятие имеет набор правил, в которых четко прописано, как должна быть установлена ​​​​водопроводная система и какие компоненты размещаются в водопроводной линии, а также кем и по какой цене.

Есть три важных компонента, которые необходимо учитывать при вводе водопровода: счетчик воды, локальное/дистанционное считывающее устройство и устройство предотвращения обратного потока. Обычно устройства предотвращения обратного потока рассматриваются только для коммерческого/промышленного применения, но их также следует размещать на линиях обслуживания жилых помещений, когда жилое помещение используется в качестве коммерческого учреждения (например, парикмахерская, стрижка собак, обработка фотографий и т. д.). При правильных условиях эти жилища могут быть источником заражения. Однако найти эти домашние предприятия может быть сложно, поскольку они часто не вешают вывеску, рекламирующую их присутствие.

СВЯЗАННЫЕ: Выбор подходящего счетчика воды

В этой серии статей каждая из отдельных функций или компонентов входной линии будет описана как отдельные элементы и подробно описано, как каждый из них можно использовать или разместить. Дополнительная информация в каждой статье будет содержать описание рабочих характеристик каждого устройства, а также некоторые советы по обслуживанию и ремонту. В статьях не рассматриваются водозапорные клапаны или устройства.

Коммерческие счетчики воды

Водные счетчики всегда вызывают наибольший интерес, потому что все знают об их важности для получения дохода коммунальным предприятием. (По крайней мере, автор надеется, что ваши счетчики приносят доход.) Однако счетчики воды также предоставляют такую ​​важную информацию, как запись расхода, обеспечение соотношения производства и потребления, помощь в выявлении утечек в собственности и выявление незаконного использования воды. Последнее происходит, когда владелец собственности использует воду не от подключения к питьевой воде.

Счетчики воды производятся рядом различных компаний и в различных стилях. Следует помнить, что большинство счетчиков воды изготавливаются в соответствии со стандартами, разработанными в отрасли. Счетчики, изготовленные для использования в Соединенных Штатах, изготавливаются в соответствии со стандартами Американской ассоциации водопроводных сооружений (AWWA) (таблица 1). Это означает, что физическая конструкция имеет одинаковые размеры и что внутренние части каждого типа также имеют некоторые сходные характеристики, хотя они не являются ни одинаковыми, ни взаимозаменяемыми.

Выбор счетчика всегда основывается на предпочтениях и опыте коммунальных служб. В большинстве утилит используются два или три разных типа от одного или нескольких производителей. Выбранный тип должен основываться на максимальном расходе холодной воды через коммуникационную линию к зданию. Бытовые счетчики обычно имеют размер 3/4 дюйма (или немного меньше) и подключаются к линии обслуживания 1 дюйм. Счетчик меньшего размера приемлем, поскольку расход воды в жилых помещениях редко превышает 25 галлонов в минуту (номинальный расход для счетчика). В случаях, когда расход больше, можно установить расходомер 1 дюйм, но это часто снижает способность расходомера точно регистрировать утечки или очень малые расходы (1/8 галлонов в минуту или меньше). может работать с двумя водяными шлангами и смывным унитазом без какого-либо отрицательного воздействия на поток и давление воды.

Многоквартирные, коммерческие и промышленные счетчики воды должны быть рассчитаны на максимально ожидаемый расход, а не на размер линии обслуживания, входящей в здание. Имеются опубликованные таблицы, которые могут помочь коммунальным предприятиям определить правильный размер для различных свойств и приложений в зависимости от количества приспособлений и приблизительного использования.

Услуги водоснабжения, для которых требуются счетчики диаметром более 2 дюймов, нуждаются в составном счетчике. Составные счетчики состоят из небольшого счетчика (от 3/4 до 1 дюйма) для малых потоков и большего счетчика для больших потоков. Такое расположение позволяет утилита для регистрации всего использования низкого расхода, которое происходит, когда один кран включается на короткие промежутки времени.

Здания, построенные с системами пожаротушения, также должны быть оборудованы счетчиками воды на системе противопожарной защиты. В некоторых случаях противопожарный трубопровод отделен от водопровода питьевой воды, а в других случаях к зданию подключается только один крупный водопровод, обеспечивающий обе потребности.

Здания с отдельными системами противопожарной защиты должны быть оборудованы контрольным извещателем, регистрирующим расход пожарной линии. Кроме того, расходомер должен быть сконструирован с малым расходомером для регистрации любого используемого небольшого расхода. Другим вариантом является использование комбинации составного и пожарного расходомера.

Конструкция малых водомеров

Водосчетчики бывают четырех основных типов: объемные, многоструйные, одноструйные и турбинные (рис. 1). Кроме того, есть некоторые электронные счетчики, но их использование не так широко распространено. Обозначения относятся к расходу воды через счетчик и способу измерения и регистрации расхода.

Корпус счетчика может быть изготовлен из бронзы, латуни или пластика и обычно доступен из различных материалов от любого производителя. Внутренняя измерительная камера изготовлена ​​из термопластичного компаунда и может быть заменена как единое целое. Регистр или записывающий компонент монтируется снаружи корпуса и часто приводится в действие магнитом. До сих пор могут использоваться очень старые счетчики с механическим приводом, но они редки.

Работа измерительной камеры зависит от типа конструкции счетчика. Счетчики объемного типа обычно имеют нутирующий диск или колеблющийся поршень в измерительной камере. Вода поступает в камеру через отверстие сбоку и течет через диск или поршень, высвобождаясь через другое боковое отверстие.

Каждое устройство, измеряющее расход воды, выполняет разные действия. Осциллирующие поршневые расходомеры передают свое движение шпинделю, установленному в верхней части корпуса и снабженному магнитом. Вода, протекающая через поршень, вращает магнит, который затем приводит в действие записывающий механизм.

Измерительные устройства с нутирующими дисками качаются внутри камеры и не вращаются. Однако колебательное движение сдерживается нижним шаром и гнездом, и только маленький шпиндель наверху совершает круговое движение. Это круговое движение передается соединительным звеном во вращательное движение, которое приводит в движение магнит, установленный на шпинделе, снаружи камеры. Этот магнит приводит в действие вторичное устройство в записывающем механизме.

Многоструйные счетчики также изготавливаются со съемной термопластовой измерительной камерой. Однако в этих счетчиках вода поступает в нижнюю часть камеры и течет вверх мимо рабочего колеса (или ротора), которое выглядит как ряд лопастей, отходящих от ступицы, установленной на опорных валах. Вода, протекающая мимо лопастей, заставляет их вращаться вокруг своей оси. Верхний вал имеет на своем конце магнит, который передает вращательное движение крыльчатки другому устройству в записывающей головке.

Некоторые новые типы многоструйных расходомеров имеют специальный внешний корпус, расположенный под прямым углом к ​​резьбовым соединениям линии обслуживания. Эта установка позволяет воде входить сбоку корпуса, а затем течь вверх через рабочее колесо. Преимущество состоит в том, что линия обслуживания счетчика не должна быть горизонтальной, при этом расход воды измеряется так, как если бы он находился на горизонтальной плоскости.

Одноструйные счетчики состоят из корпуса из бронзы, латуни или сплава, в котором находится измерительная крыльчатка и камера, расположенная немного не по центру по отношению к патрубкам потока воды. Вода, поступающая в корпус, направляется через одно отверстие в камеру рабочего колеса. Вода, обтекающая крыльчатку по касательной, заставляет ее вращаться вокруг опорной оси. Это вращение приводит в действие магнитную муфту записывающей головки.

Турбинные счетчики обычно изготавливаются из бронзы или латуни, хотя могут использоваться и некоторые другие сплавы. Измерительная камера изготовлена ​​из термопластичного материала и вынимается из основного корпуса. Рабочее колесо (ротор) установлено горизонтально внутри измерительной камеры на наборе опорных шпинделей/валов. Измерительная камера часто оснащена рядом выпрямляющих лопастей, которые контролируют направление воды, поступающей в камеру рабочего колеса.

Вода, проходящая через камеру, заставляет вращаться рабочее колесо. Поскольку это вращение параллельно потоку воды, необходим набор червячных или конических шестерен, чтобы изменить направление движения, чтобы оно было перпендикулярно потоку воды. Это изменение направления позволяет магниту, расположенному на конце вала, магнитно соединяться с записывающим устройством в верхней части корпуса.

Разновидностью турбинного счетчика является пропеллерный счетчик. В счетчике этого типа используется коническая изогнутая крыльчатка, помещенная в открытую трубу для регистрации расхода воды. Эти счетчики используются в качестве счетчиков продукции (колодцев и заводских стоков) или счетчиков пожарных гидрантов, а не счетчиков потребления из-за их неспособности регистрировать низкие расходы.

Конструкция большого счетчика воды

Существует несколько различных типов больших счетчиков, используемых в коммерческих, многоквартирных и промышленных целях. Однако эти счетчики не имеют специальных или иных методов измерения расхода воды. Вместо этого они используют комбинацию одного или нескольких из тех типов расходомеров (прямого смещения, турбины и т. д.), которые обсуждались ранее.

Некоторые счетчики (11/2 дюйма и 2 дюйма), используемые в четырех- и шестиквартирных многоквартирных домах, по-прежнему могут представлять собой единый счетчик, как описано ранее. Единственная разница заключается в их физических размерах, максимальной пропускной способности (120-170 галлонов в минуту) и потере низкой точности потока. Однако, если в здании есть другие жилые помещения или более высокий расход, то обычно используется составной счетчик.

Преимущество составного расходомера по сравнению с одиночным расходомером заключается в его способности более точно фиксировать малые расходы, но при этом обеспечивать такой же высокий расход и вписываться в то же общее пространство. Например, один 2-дюймовый дисковый расходомер имеет диапазон расхода от 1 1/2 галлонов в минуту до 170 галлонов в минуту с непрерывной производительностью 100 галлонов в минуту. 2-дюймовый составной расходомер того же производителя имеет диапазон расхода от 1/4 галлонов в минуту до 170 галлонов в минуту. непрерывный поток. Если бы это была шестиквартирная квартира, от 15 до 20 процентов используемой воды составляли бы менее 11/2 галлонов в минуту.

Составные расходомеры обычно изготавливаются размерами от 2 до 6 дюймов и имеют разные диапазоны расхода для каждого размера. Как правило, диапазон измерения низкого расхода находится где-то между 1/4 и 1/2 галлона в минуту, а высокий расход простирается примерно до 1500 галлонов в минуту. Некоторые производители также выпускают 8-дюймовые расходомеры с расходомером от 1 до 2000 галлонов в минуту.

Счетчики смешанного типа (рис. 2) обычно состоят из небольшого расходомера, который может измерять до 25 галлонов в минуту, и турбинного расходомера, который обрабатывает остальную часть расхода. производители помещают их в единый литой бронзовый или латунный корпус, выполненный с фланцевыми соединениями.Поскольку все они изготавливаются в соответствии со стандартами AWWA, внешние размеры обычно одинаковы, с некоторыми физическими отличиями.Кроме того, некоторые производители изготавливают составные счетчики с другими чем один корпус, чтобы они могли вместить свои индивидуальные стили измерителя.0005

Те счетчики, которые имеют общий корпус, обычно имеют какую-либо отводящую пластину или клапан, расположенный внутри основного корпуса счетчика. Назначение отводящего устройства – направить поток воды в нужную часть счетчика. Поэтому, когда поток становится больше, чем верхний предел малого расходомера, ворота открываются, и вода направляется в турбину с большим расходом или записывающее устройство. В некоторых случаях составной счетчик имеет отдельные записывающие головки для отдельных измерительных устройств, в то время как в других случаях поставляется одно записывающее устройство.

Противопожарные счетчики — это еще один счетчик большого типа, который обычно можно найти в промышленных, коммерческих и многоквартирных (квартирных или многоквартирных) зданиях, в которых есть системы пожаротушения. Однако эти счетчики изготавливаются самых разных типов (рис. 3). Тот, который выбирается для любого конкретного приложения, будет зависеть от коммунального предприятия, обслуживающего имущество, и правил, которым они следуют. Не у всех одинаковые требования.

Например, некоторые коммунальные службы не заботятся о том, сколько воды используется в системе орошения здания. Для этих применений простая проверка детектора с помощью небольшого байпасного расходомера зафиксирует только небольшое количество воды, используемой для тестирования или промывки, и практически не зарегистрирует воду, если система активирована. Другим коммунальным службам нужен точный учет всей использованной воды, и им требуются счетчики пожарной линии, оснащенные счетчиками составных и магистральных линий. Обычно это от 6 до 12 метров.

Как правило, измерительная камера пожарного счетчика является счетчиком пропорционального типа и не изготавливается с индивидуальным корпусом или камерой. Вместо этого измерительная секция похожа на многоструйную камеру, расположенную в верхней части корпуса. Расположение измерительной секции обеспечивает беспрепятственный проход воды из системы пожаротушения через счетчик. Это также предотвращает повреждение измерительной секции в случае, если подрядчик оставил что-то крупное в трубе. Однако во многих новых установках перед расходомером необходимо установить сетчатый фильтр, чтобы предотвратить такое повреждение. Эти сетчатые фильтры рассчитаны и изготовлены таким образом, чтобы не было ограничений для потока воды. Вот как обойти счетчик воды с помощью трубы.

Размер и выбор коммерческого водомера

Выбор водомера для здания обычно основывается на предыдущем опыте или существующих критериях. Если нет доступных предыдущих данных, выбор должен быть основан на спросе или предполагаемом потреблении здания с использованием некоторых существующих формул потока устройств. Этот счетчик никогда не должен основываться на размере линии водоснабжения, если только здание не имеет противопожарной защиты.

Рассчитать потребность в воде для приложения несложно, но для этого требуется набор строительных планов или проверка на месте. Поскольку инспекция на месте может быть проведена только при почти завершенном здании (немного поздно выбирать счетчик), обычно необходимы планы. Лучшее время для рассмотрения плана — во время подачи заявки на разрешение и до начала любого строительства.

У большинства производителей счетчиков, а также у AWWA есть таблицы, в которых указаны нормы потребления различных строительных приспособлений. Использование этих таблиц и подсчет количества светильников обеспечит максимальный спрос на здание. Затем эту сумму можно изменить в соответствии с фактическим спросом, оценив количество светильников, которые будут использоваться в любой момент времени.

Например, если здание представляет собой многоквартирный дом из четырех квартир, потребность в воде может основываться на трех из четырех квартир, использующих одно и то же оборудование одновременно, например душ по утрам в сочетании с парой туалетов. (туалеты) и уборные (умывальники). Затем этот прогнозируемый максимальный расход в галлонах в минуту можно сравнить с пропускной способностью производителя расходомера для данного размера расходомера. Если прогнозируемый расход составляет 50 галлонов в минуту, то потребуется расходомер со стандартной пропускной способностью выше этого значения.

Большинство счетчиков имеют избыточную мощность по сравнению с нормальным рабочим диапазоном. Однако это превышение никогда не должно использоваться в качестве основы для выбора расходомера. Он лишь обеспечивает подушку для пиковых потоков, которые не имеют большой продолжительности. Опять же, не забудьте проверить низкий рейтинг расхода на расходомере. Улавливание утечек, происходящих в старых зданиях, не только обеспечивает доход, но также может помочь коммунальным предприятиям предупредить владельца здания о проблеме и сэкономить воду.

Полноразмерные счетчики могут использоваться для промышленных применений с большими линиями обслуживания. Даже если в настоящее время в здании нет внутреннего спроса на 8-дюймовую линию, проще установить 8-дюймовую противопожарную линию или составной счетчик, чем пытаться рассчитать, каким станет потребление здания в ближайшие годы. Когда линия обслуживания (от 16 дюймов до 24 дюймов) больше, чем размер счетчика, линия обслуживания может быть объединена для размещения двух или более счетчиков небольшого размера, которые будут обеспечивать такой же объем потока, как и линия обслуживания.

Здания (коммерческие счетчики воды), которые имеют системы противопожарной защиты, но имеют лишь небольшую потребность в воде, требуют другого метода выбора счетчика воды. Для этих применений питьевая вода для здания часто отводится от основной линии и не требует полноразмерного счетчика. Чтобы быть наиболее эффективной, система противопожарной защиты должна быть оснащена контрольным счетчиком извещателя (включая сетчатый фильтр), а на малой линии должен быть счетчик, соответствующий требованиям светильников.

Установка коммерческого счетчика воды

Все счетчики воды должны быть установлены в соответствии с инструкциями производителя. Они должны быть расположены в доступном месте, защищенном и имеющем достаточно места для работы. Если счетчик представляет собой составной или более крупный тип, то необходимо учитывать размер или тип испытательного оборудования, которое будет использоваться. Он должен учитывать возможность безопасного сброса испытательной воды без причинения ущерба зданию водой.

Поскольку многие электрики заземляют электрическую систему на водопроводные трубы, необходимо уделить внимание защите счетчика и всех, кто работает с системой, от блуждающих электрических токов. Обычно это достигается установкой перемычки через счетчик, а также заземлением электрической линии на входящей стороне линии обслуживания. Во многих новых постройках из-за изменений в электротехнических нормах требуется отдельный заземляющий стержень для электроснабжения, расположенного за пределами здания. В некоторых случаях это необходимо, поскольку устанавливаемые новые пластиковые коммуникации не обеспечивают возможности заземления.

Проверка счетчиков воды

Проверка счетчиков часто вызывает споры. Для начала нужны деньги. Это также доставляет неудобства владельцу недвижимости, а также мешает нормальному распорядку дня. Однако почти во всех случаях затраты на проверку и замену счетчика (при необходимости) более чем компенсируются увеличением дохода в течение срока службы счетчика. Это особенно актуально для районов со средним или более высоким расходом воды. Тщательный и хорошо продуманный план – лучший подход.

Частота проверки счетчика зависит от нескольких факторов: размер счетчика, качество воды, использование, обращения в службу поддержки и область применения. Производители и другие ассоциации (AWWA) рекомендовали стандартное время циклов испытаний счетчиков, которое за многие годы оказалось удовлетворительным. Многие утилиты также имеют установленные программы, которыми они с удовольствием поделятся с заинтересованными лицами.

Как правило, большинство счетчиков в жилых помещениях следует проверять с интервалом в 10 или 15 лет. Тестовый образец из нескольких метров в заданной области поможет вам определить текущую точность счетчика. Это может быть выполнено с помощью портативного контрольного счетчика в любое время, когда поступает вызов службы для проверки счетчика с низкой регистрацией или жалоба на высокий счет за воду (при условии отсутствия утечек).

Если показания счетчиков относительно точны (95 процентов), то общая программа тестирования может быть отложена. Более низкая точность является катализатором для общей программы испытаний. Если коммунальное предприятие получает много обращений в службу поддержки остановленных счетчиков, следует запустить программу тестирования. Кроме того, если многие из счетчиков показывают большие неточности, то следует инициировать программу замены и ремонта без прохождения программы тестирования.

Большие счетчики следует проверять чаще, особенно если в здании используется большое количество воды. Обоснование заключается в том, что счетчики с малым расходом часто отстают в своей регистрации, в результате чего коммунальное предприятие имеет повышенный объем неучтенной воды и приводит к потере доходов. В некоторых случаях стоимость тестирования и последующего ремонта может превышать прибыль от упущенной выгоды, но частота программы тестирования не должна меняться.

Тестирование более крупных расходомеров с интервалом в два-три года может показаться чрезмерным для некоторых, но в большинстве случаев это должно быть экономически эффективным. Это особенно актуально для многоквартирных домов (или квартир/кондоминиумов), где часто используется низкий расход воды (например, смыв в туалете и умывальники/раковины). Если есть какие-либо опасения по поводу экономической выгоды, запись о затратах на тестирование по сравнению с прибылью может использоваться в качестве основы для программы тестирования. Время тестирования также даст коммунальному предприятию возможность провести жизненно важную проверку счетчика на наличие фальсификации или других проблем.

Счетчик воды проверяется различными способами. Для жилых счетчиков проще заменить и протестировать счетчик на стенде, чем пытаться проверить в доме. Однако существуют портативные измерительные приборы, которые можно использовать дома и которые дают точные результаты. Счетчики большего размера обычно можно проверить только на месте, что означает необходимость отключения воды или предоставления каких-либо других средств для подачи воды на время проведения испытания. Наличие заблокированной байпасной линии вокруг счетчика позволит снабжать здание водой во время проведения теста.

В других случаях здание может обслуживаться двумя или более линиями (обычно в больницах), что позволяет отключить одну из них за раз. Если нет другого способа обеспечения водой во время проверки счетчика, то необходимо принять меры для проведения проверки в нерабочее время, отличное от обычного. Обычно это включает в себя большую координацию и оплату сверхурочных. Тем не менее, это испытание нельзя игнорировать или откладывать. В конце концов, на карту поставлены доходы и неучтенная вода.

Фотографии любезно предоставлены Hersey Meters, Cleveland, N.C.

Скачать: здесь

USA Часто задаваемые вопросы о размерах водомеров – Utility Technologies

Спецификации водомеров в США контролируются Американской ассоциацией водопроводных сооружений (AWWA). Если вы новичок в сфере гидротехнических сооружений или счетчиков, размеры счетчика и соединения счетчика могут сбивать с толку. Ниже приведена информация, которая поможет вам определить правильный размер измерителя или муфт, которые у вас есть или могут понадобиться. Если вы приобрели счетчик у поставщика за пределами США, он может быть метрическим и соответствовать стандартам ISO, а стандартные фитинги и прокладки AWWA могут работать неправильно.

Типы соединений счетчика

• Резьба счетчика AWWA (наружная) – 1/2″ – 2″ метра
• AWWA Резьба счетчика определяется размером соединения счетчика, а не фактическим размером. Метрическая резьба представляет собой прямую резьбу, в отличие от трубной резьбы, которая имеет конусность. Герметизация накидной гайки счетчика и втулки счетчика (резьбовой конец счетчика) осуществляется сжатой прокладкой, в отличие от трубной резьбы, которая уплотняется конической резьбой и резьбовым герметиком.
• Резьбовой герметик ни в коем случае нельзя наносить на резьбу водомера.
• Внутренняя резьба NPT – метры 1-1/2″ и 2″
• Эллиптический фланец (овальный фланец с двумя болтами) — 1-1/2 дюйма и 2 дюйма
• Круглый фланец — 2 дюйма и больше — фланцевые прокладки соответствуют стандартам для фланцевых труб.

Таблица размеров счетчика Характеристики:

Размер счетчика	Обычное имя	Пропускная способность	Отверстие (внутренний диаметр)	Приблиз. Н.Д. метровых нитей	Уложенная длина
5/8 дюйма	5/8″ x 1/2″	5/8″	1/2 дюйма	1,04″	7,5 дюйма
5/8″ x 3/4″	5/8″ x 3/4″	5/8″	3/4″	1,39	7,5 дюйма
3/4″ x 7,5″	Короткий 3/4 дюйма	3/4″	3/4″	1,39 дюйма	7,5 дюйма
3/4 дюйма	Полноразмерный 3/4 дюйма	3/4″	3/4″	1,39 дюйма	9 дюймов
1″	1 дюйм, метр	1″	1″	1,65 дюйма	10,75″
1-1/2 дюйма	Резьба 1-1/2 дюйма (наружная)	1-1/2″	1-1/2″	2,38 дюйма	12-5/8″
2 дюйма	Резьба 2 дюйма (наружная)	2 дюйма	2 дюйма	2,81 дюйма	15-1/4″
Размер конца фланца				Овальный фланец с двумя болтами
1-1/2 дюйма	1-1/2″ Фланцевый конец	1-1/2″	1-1/2″	4 дюйма на центральные отверстия под болты	13 дюймов
2 дюйма	2-дюймовый фланец	2 дюйма	2 дюйма	4,5 дюйма на центральные отверстия под болты	17 дюймов

Водомер 5/8 дюйма (также называемый 5/8 дюйма x 1/2 дюйма)

Водомер 5/8 дюйма имеет пропускную способность 5/8 дюйма. Отверстие счетчика обычно составляет 5/8 дюйма, счетчик 5/8 дюйма не имеет резьбы 5/8 дюйма. Он имеет резьбу счетчика AWWA 1/2 дюйма и обычно подключается к системе водоснабжения 1/2 дюйма или меньше. Стандартная соединительная муфта для водомера 5/8 дюйма имеет наружную трубную резьбу NPT на одном конце и поворотную соединительную гайку с резьбой 1/2 дюйма AWWA на другом. 5/8″ или 1/2″. Расходомеры 5/8″ обычно используются в старых домах, где размер рабочей трубы был 1/2″ 9.0005

Водомер 5/8″ x 3/4″

Водомер 5/8″ x 3/4″ имеет пропускную способность 5/8″, как и счетчик 5/8″. Отверстие счетчика обычно составляет 5/8 дюйма. Расходомер 5/8 дюйма x 3/4 дюйма имеет резьбу 3/4 дюйма AWWA и обычно подключается к водопроводной линии диаметром до 3/4 дюйма или больше. Стандартный счетчик Муфта для водомера 5/8″ x 3/4″ имеет наружную трубную резьбу NPT на одном конце и накидную соединительную гайку с резьбой 3/4″ AWWA на другом. В них используются 3/4-дюймовые муфты и прокладки.

У нас есть переходная муфта для расходомера с резьбой для гайки расходомера на 3/4 дюйма, но с трубной резьбой 1/2 дюйма на конце ниппеля.

ВАЖНОЕ ПРИМЕЧАНИЕ: Большинство производителей используют одни и те же компоненты внутренней и внешней приводки для расходомеров 5/8″ x 1/2″ и 5/8″ x 3/4″, за исключением того, что расходомер 5/8″. резьба фрезеруется на меньший размер резьбы. Поэтому либо 5/8″ x 1/2″, либо 5/8″ x 3/4″ могут быть отмечены только 5/8″ на корпусе и регистром, обозначающим внутреннюю емкость , а не размер резьбы.

Водомер 3/4″ (стандартный)

Стандартный водомер 3/4″ имеет монтажную длину 9″ от конца резьбовой втулки. Он имеет емкость измерительной камеры 3/4″. Резьба представляет собой резьбу 3/4 дюйма AWWA метра, того же размера, что и для метра 5/8 дюйма x 3/4 дюйма. В них используются метрические муфты и прокладки 3/4 дюйма.

Короткий водомер 3/4 дюйма

Короткий счетчик воды 3/4 дюйма имеет полную пропускную способность 3/4 дюйма, но имеет более короткую длину укладки 7,5 дюйма по сравнению с водомером 5/8 дюйма x 3/4 дюйма. Чаще всего он используется в качестве замены расходомера 5/8″ x 3/4″, когда первоначально был установлен расходомер 5/8″ x 3/4″ и требуется более высокая пропускная способность без замены устройства настройки расходомера или разброса муфты. В них используются 3/4-дюймовые муфты и прокладки.

Счетчик 3/4″ x 1″ (он же метр 3/4″ x 1″ x 9″) представляет собой водомер с пропускной способностью 3/4″ и AWWA 1″. метровой резьбы. Он обычно используется для уменьшения размеров, когда метр 1 дюйм необходимо заменить на метр 3/4 дюйма без замены муфты метра. Однако длина укладки составляет 9 дюймов, такая же, как у стандартного метра 3/4 дюйма, поэтому необходимо добавить переходник длиной 1-1/2 дюйма для стандартного сеттера на 1 дюйм. Этот счетчик встречается довольно редко. В них будут использоваться муфты и прокладки на 1 дюйм.

1-дюймовый водомер

1-дюймовый водомер имеет полную пропускную способность 1-дюймового метра при длине укладки 10-3/4 дюйма. Он имеет 1-дюймовую резьбу AWWA (наружная). В них используются 1-дюймовые муфты и прокладки.

Водомер 1-1/4″

В основном это устаревшие счетчики, снятые с производства большинством производителей. Если он у вас есть, его, скорее всего, заменят на 1-футовый счетчик с резьбовой втулкой. Обычно у нас есть в наличии 1-1/ 4-дюймовые прокладки на случай их ремонта и замены, а также можно заказать специальные втулки для уменьшения размера до 1-дюймового метра в качестве замены. При замене мы рекомендуем уменьшить любую трубу 1-1/4 дюйма до 1 дюйма с помощью трубной втулки или переходника. муфты и с использованием 1-дюймовых муфт.

Водомеры с резьбой 1-1/2″ и 2″

Большинство счетчиков воды с резьбой 1-1/2″ и 2″ имеют наружную резьбу со стандартной наружной резьбой AWWA. Эти пользовательские стандартные круглые муфты и прокладки метра 1-1/2″ или 2″ по размеру. Пара производителей выпускает версию с ВНУТРЕННЕЙ резьбой. В этом случае специальные муфты расходомера с втулкой доступны по специальному заказу, а счетчики имеют резьбу с конической трубной резьбой NPT на конце муфты расходомера.

Водомеры с фланцевыми концами 1-1/2″ и 2″

Фланцевые концы расходомеров 1-1/2″ и 2″ имеют эллиптические (овальные) фланцы с 2 болтами. Болты находятся на двух сторонах трубы горизонтально. Болты имеют диаметр 4 дюйма на фланце 1-1/2 дюйма и 4,5 дюйма на фланце 2 дюйма. Счетчики устанавливаются с соединительными фланцами с наружной или внутренней трубной резьбой. Прокладки могут быть либо полнолицевыми прокладками, либо вставными прокладками с ушками только сверху.

Прокладки расходомера

Прокладки расходомера (или шайбы счетчика) доступны из нескольких материалов и различной толщины. ВСЕГДА рекомендуется менять прокладку счетчика при установке или переустановке счетчика. Старые прокладки будут сжаты и могут не герметизироваться, что приведет к утечкам.

Материалы

• Каучук/неопрен — наиболее распространенным материалом является неопреновый каучук. Обычно черного или красного цвета. Они являются наименее дорогими, наиболее распространенными и хорошо герметизируют и сжимаются в большинстве ситуаций. Они очень гибкие, но с ними труднее обращаться, когда они тонкие. Наиболее распространенная толщина составляет 1/8 дюйма, и они доступны в тонком размере 1/16 дюйма. Не рекомендуется укладывать более двух, чтобы варьировать толщину. Если требуется 1/32 дюйма, обратите внимание на волокнистые прокладки.
• Hard Fiber — Волокнистые прокладки более жесткие и могут различаться по цвету. Стандартная толщина составляет 1/16 дюйма, но они также доступны в размерах 1/32 дюйма и 1/8 дюйма.
• Кожа — Многие отраслевые эксперты предпочитают кожаные прокладки. Они из натуральной кожи с парафиновым покрытием. Стандартная толщина 1/8″, но доступна и тонкая 1/16″. Они очень хорошо герметизируют без такого сильного сжатия, как резина. Они работают очень хорошо, когда муфта или наладчик расходомера не идеально выровнены.
• EPDM — это более новый материал из синтетического каучука, который мы можем получить по специальному заказу, если ваш производитель или город указывает его использование.
• Полиэтилен Пластик — Другой твердый пластик, доступный по специальному заказу.
• Вставка из ткани Резина/неопрен – Неопреновые прокладки доступны с тканевым усилением. Ткань не дает резине растягиваться и придает ей жесткость. Мы также можем получить их по специальному заказу.

Толщина прокладки

Доступны толщины прокладок / шайб счетчиков от 1/32 дюйма до 1/4 дюйма. При необходимости вы можете смешивать толщины, чтобы заполнить пространство по мере необходимости и обеспечить достаточное сжатие для водонепроницаемости.

Форма и размер прокладки

Все круглые «прокладки расходомера» рассчитаны на сжатие между накидной гайкой расходомера и концом стойки расходомера. Размер прокладки расходомера обычно относится к внутреннему диаметру прокладки, который обычно соответствует пропускной способности или размеру отверстия расходомера. Если у вас установка Yoke с железным стержнем и расширительным колесом, стандартные прокладки расходомера не подойдут. Вам понадобятся концевые прокладки бугеля для установки бугеля. Подробнее о прокладках бугеля см. ниже.

Овальные или эллиптические прокладки поставляются в полнопроходном или вставном исполнении. При полном торце прокладка полностью окружает отверстие под болт. Прокладка должна быть на месте, прежде чем вставлять болты в отверстия. С помощью вставной прокладки счетчик можно неплотно прикрутить на место, а затем прокладку вставить между фланцами. Прокладка герметизирует центральное отверстие, через которое течет вода, но перекрывает только верхнюю часть отверстия под болт.

Прокладки бугеля — Если у вас есть установщик бугеля, прокладки на двух дальних концах имеют одинаковый размер и называются «концевыми прокладками бугеля». прокладка сжата между колесом и измерительной втулкой. Это называется прокладкой расширительного колеса и имеет меньший диаметр, чем прокладка конца бугеля. Обычно они поставляются с расширительным колесом, но при повторном использовании расширительного колеса может потребоваться замена при замене расходомера.
