Обозначение счетчика воды на схеме: Условное обозначение счетчика воды на схеме

Условное обозначение счетчика воды на схеме

Выше приведенные условные обозначения применяются в принципиальных схемах размещённых на нашем сайте. Эти обозначения являются общепринятыми при проектировании тепловых пунктов и котельных (раздел ТМ), хотя несколько и отличаются от нормативных.

Содержание

1. Государственные нормы относительно условных обозначений
2. Графические обозначения элементов общего применения
3. Графические обозначения элементов систем внутренних водопровода и канализации
4. Графические обозначения элементов систем отопления, вентиляции и кондиционирования
5. Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода
6. Графические обозначения баков, насосов, вентиляторов
7. Зачем составляют чертежи и проекты водоснабжения и канализации
8. Особенности схематичных обозначений
9. Условные обозначения водопровода и канализации на чертеже

Государственные нормы относительно условных обозначений

ДСТУ Б А. 2.4-1:2009
Условные изображения и обозначения трубопроводов и их элементов

ДСТУ Б А.2.4-8:2009
Условные графические изображения и обозначения элементов санитарно-технических систем

ДСТУ Б А.2.4-12:2009
Правила выполнения рабочей документации тепломеханических решений котелен

ДСТУ Б А.2.4-41:2009
Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи

Страница 1 из 2

На основании ГОСТ 21.205-93 «Условные обозначения элементов санитарно-технических систем», мы составили удобные таблицы для того, чтобы у простых пользователей нашей документации было ясное понимание, как на схемах и чертежах обозначаются сантехнические элементы.
Обращаем ваше внимание на то, что таблица составлена на основе открытых источников и со временем стандарты могут меняться, поэтому вы должны руководствоваться официальной документацией ГОСТа и Министерства строительства и жилищно-коммунального хозяйства Российской Федерации.

Графические обозначения элементов общего применения

Графические обозначения элементов систем внутренних водопровода и канализации

Графические обозначения элементов систем отопления, вентиляции и кондиционирования

Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода

Графические обозначения баков, насосов, вентиляторов

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения. Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).

Зачем составляют чертежи и проекты водоснабжения и канализации

Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.

При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.

1. Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
2. Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.

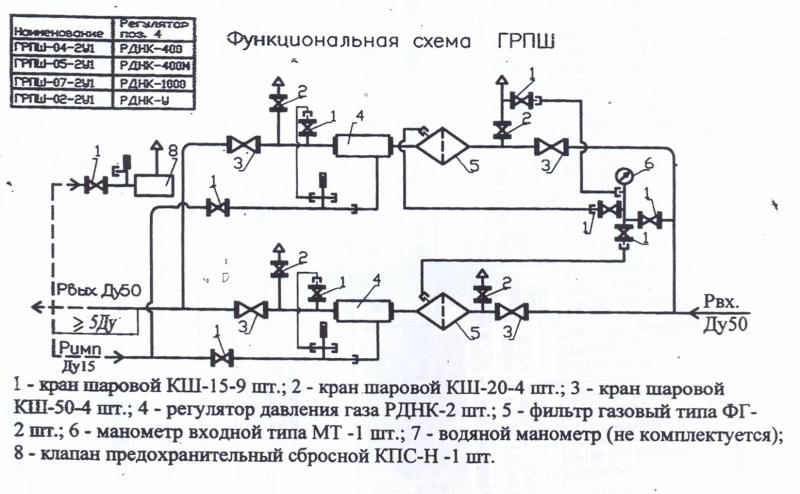

Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково. Из-за сложности составления подобных проектов такие работы рекомендуется доверять профессионалам, чтобы были соблюдены не только правильные условные знаки и обозначения водопровода, насосов, задвижек, канализации, труб и запорной арматуры на схеме, но и рассчитаны их параметры для длительной безремонтной эксплуатации.

Особенности схематичных обозначений

Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении. Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.

Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.

Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.

Условные графические обозначения насосов приведены в таблице:

На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.

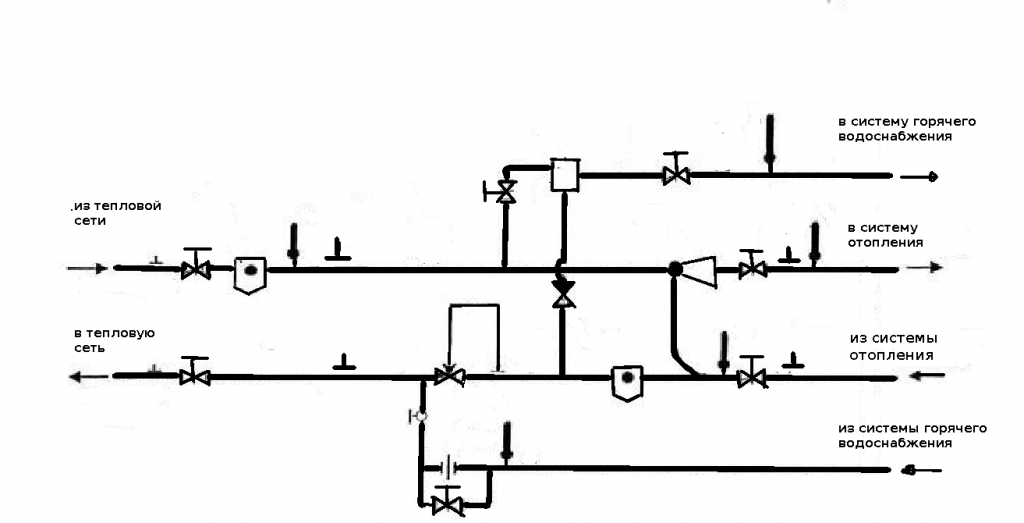

При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными. При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.

Условные обозначения водопровода и канализации на чертеже

Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.

Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.

Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.

Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.

Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий. Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.

Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.

Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты. Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.

В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.

Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.

Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.

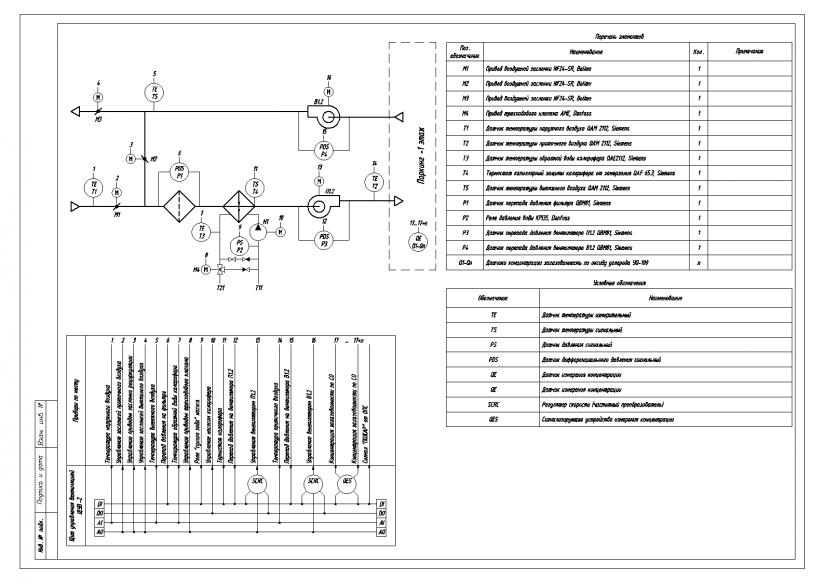

Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.

Условные графические обозначения. Таблица 2.8 и 2.9 — Арматура трубопроводная и Расходомеры.

Графические обозначения в схемах водоснабжения

Условные графические обозначения и схемы. Часть 1. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля г.

Приложение А Примеры обозначения тройника в зависимости от способа соединения с другими элементами трубопроводов. Unified system for design documentation. Graphic designations.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ГОСТ 21.205-2016
• Условные графические обозначения трубопроводов канализации и водопровода
• Условное обозначение счетчика воды на схеме. Условные обозначения – технический язык инженеров
• Обозначение насоса и других элементов на схеме водоснабжения
• Гост спдс условные обозначения трубопроводов
• Условные обозначения для систем водоснабжения и канализации (DIN 1988)
• ГОСТ 21. 205-93 СПДС. Условные обозначения элементов санитарно-технических систем
• Введение… 3 Обозначения условные графические в схемах… 6

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 2 Условные графические обозначения элементов цепи

ГОСТ 21.205-2016

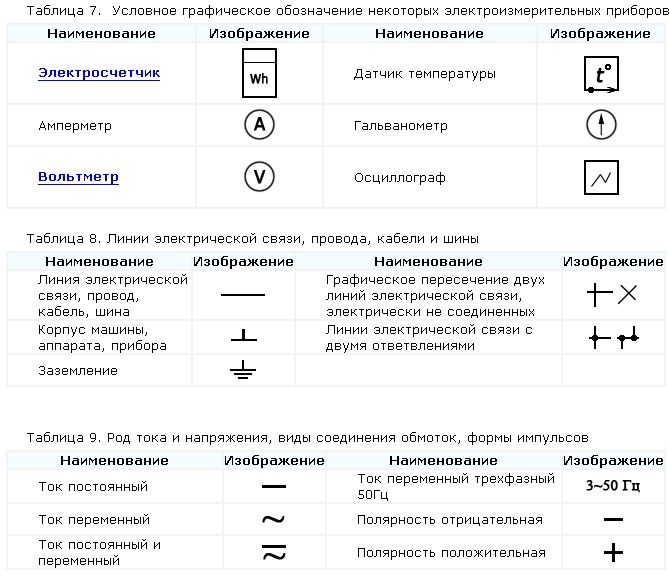

Раздел недели: Символы и обозначения оборудования на чертежах и схемах Техническая информация тут. Перевод единиц измерения величин Таблицы числовых значений Алфавиты, номиналы, единицы Математический справочник Физический справочник Химический справочник Материалы Рабочие среды Оборудование Инженерное ремесло Инженерные системы Технологии и чертежи тут Личная жизнь инженеров Калькуляторы. Поставщики оборудования. Полезные ссылки. Адрес этой страницы вложенность в справочнике dpva.

Линия сети сточных вод 2.

Линия сети смешанной канализации 3. Линия сети ливневой канализации 4. Изолированный трубопровод 5. Водосточный жёлоб 6. Изменение диаметра труб 7. Вытяжная труба без колпака. Вытяжная труба с колпаком 8. Вентилируемый стояк 9. Конец трубопровода с заглушкой Фланцевое соединение Раструбное соединение Соединение на муфте с резьбой Прочистка Запорный кран Трёхходовой кран Задвижка Дроссельный клапан Обратная заслонка Компенсатор Компенсатор сальниковый Редукционный клапан Трап, выпуск из подвала, ванны Трап подвальный с сифоном Дворовая решётка ливнестока Уличная решётка ливнестока Двойной обратный затвор Смотровой колодец с трубопроводами Смотровой колодец для открытых лотков Очистные сооружения малой канализации Очистные сооружения малой канализации, многокамерная система Очистные сооружения малой канализации, многоэтажная система Отстойник Бензоуловитель Нефтеловушка Жироуловитель Топливная заслонка Топливоуловитель Грязеотстойник Водозаборный кран холодного водоснабжения Водозаборный кран горячего водоснабжения Поворотный водозаборный кран холодного водоснабжения Поворотный водозаборный кран горячего водоснабжения Водозаборный кран с присоединением шланга Кнопочный смывной кран Бачок с поплавком Душ Душ на гибком шланге Водонагреватель на газе или твёрдом топливе Смеситель холодной и горячей воды Настенная раковина с холодной водой Настенная раковина с горячей водой Мойка с горячей и холодной водой Открытый резервуар Резервуар сжатого воздуха, запасной напорный резервуар Водоструйный насос Заземление Подземный гидрант Наземный гидрант Поливочный кран Сито, пескоуловитель Проходной запорный клапан Проходной запорный клапан со спускным краном Проходной поплавковый клапан Универсальный вентиль Заслонка обратного тока с регулятором и спуском Комбинированный запорный клапан с обратной заслонкой Манометр Предохранительный клапан с противовесом Мембранный предохранительный клапан с пружиной Перелив с терморегулятором 1.

Перелив с терморегулятором. Поиск в инженерном справочнике DPVA. Введите свой запрос:. Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела:. Твердость простых карандашей для черчения. Какие карандаши используют для черчения. Масштабы изображений на чертежах и схемах. Допустимые масштабы чертежей. Выбор линейного размера.

Нормы на линейные размеры. Нормальные линейные размеры – таблица и пояснения. ГОСТ Допуски и посадки, основные понятия, обозначения. Квалитет, нулевая линия, допуск, предельное отклонение, верхнее отклонение, нижнее отклонение, поле допуска. Допуски и отклонения размеров гладких элементов. Условные обозначения допусков, квалитеты.

Поля допусков – квалитеты. Значения допусков по квалитетам для номинальных размеров до мм. Таблица допусков и посадок гладких соединений. Система отверстия. Система вала.

Размеры мм. Поверхности отверстий и валов в системе отверстия в зависимости от класса точности.

Условные графические обозначения трубопроводов канализации и водопровода

К инженерному оборудованию зданий и санитариотехническим системам жилых, общественных и производственных зданий относятся холодный и горячий водопровод, канализация, водостоки, отопление, вентиляция, кондиционирование воздуха и газоснабжение. Общие сведения. Согласно ГОСТ Санитариотехиические системы состоят из трубопроводов горизонтальных магистралей, стояков и подводок к приборам , арматуры краны, вентили, задвижки и т. Чертежи содержат планы этажей с нанесением расположения систем трубопроводов и арматуры , а также разрезы, развертки стеи и профили, на которых показывают положение элементов системы и их взаимосвязь. Чтобы изобразить наиболее сложные узлы системы, в более крупном масштабе выполняют фрагменты планов и разрезов.

Термины и условные графические обозначения» («Ven. Например, обозначение насоса на схеме водоснабжения и канализации обязательно.

Условное обозначение счетчика воды на схеме. Условные обозначения – технический язык инженеров

Насколько специфическая чертежная документация? Возможно ли разобраться, имея общее инженерное образование? Если посмотреть на чертежи, связанные с сантехникой, понимаешь, что это целое искусство. Со всеми обозначениями можно ознакомиться в ГОСТ Условные обозначения элементов санитарно-технических систем. Дорогие читатели! Наши статьи рассказывают о типовых способах решения бытовых вопросов, но каждый случай носит уникальный характер. Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения.

Обозначение насоса и других элементов на схеме водоснабжения

Поиск по сайту TehTab. Техническая информация Раздел. Алфавиты, номиналы, коды Будущим инженерам Инженерные приемы и понятия Математический справочник Материалы – свойства, обозначения Оборудование – стандарты, размеры Перевод единиц измерения Свойства рабочих сред Справочник инженера Таблицы численных значений Технологические понятия и чертежи Справочник Физический справочник Химический справочник. Дополнительная информация от TehTab.

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения.

Гост спдс условные обозначения трубопроводов

ГОСТ Система проектной документации для строительства. System of design documents for construction. Symbols of elements of pipeline systems of buildings and structures. Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. Основные положения” и ГОСТ 1.

Условные обозначения для систем водоснабжения и канализации (DIN 1988)

Наименование органа государственного управления строительством. Система проектной документации для строительства. System of design doc uments for construction. Elements of sanitary engineering systems – symbols. ГОСТ

Условные обозначения элементов трубопроводных систем зданий и стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, обозначения трубопроводов этих систем на чертежах и схемах при.

ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем

Любое серьёзное строительство начинается с составления проекта. Это позволяет заранее, ещё на уровне схем и чертежей, скомпоновать и разместить в помещении все инженерные коммуникации, необходимые для комфортного проживания. Основными из них, наряду с газоснабжением, отоплением и мусоропроводом являются холодное и горячее водоснабжение с канализацией и водостоками. Для удобства планирования и чтения спроектированной документации при строительстве ГОСТ разработал, утвердил и регламентировал в СНиП условные обозначения всех систем, монтируемых на строительных объектах, а также санитарные требования к каждому из них.

Введение… 3 Обозначения условные графические в схемах… 6

Купить ГОСТ Распространяем нормативную документацию с года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Сокращенное наименование национального органа по стандартизации М инэкономики Республики Армения Госстандарт Республики Беларусь Кыргызстандарт Росстандарт.

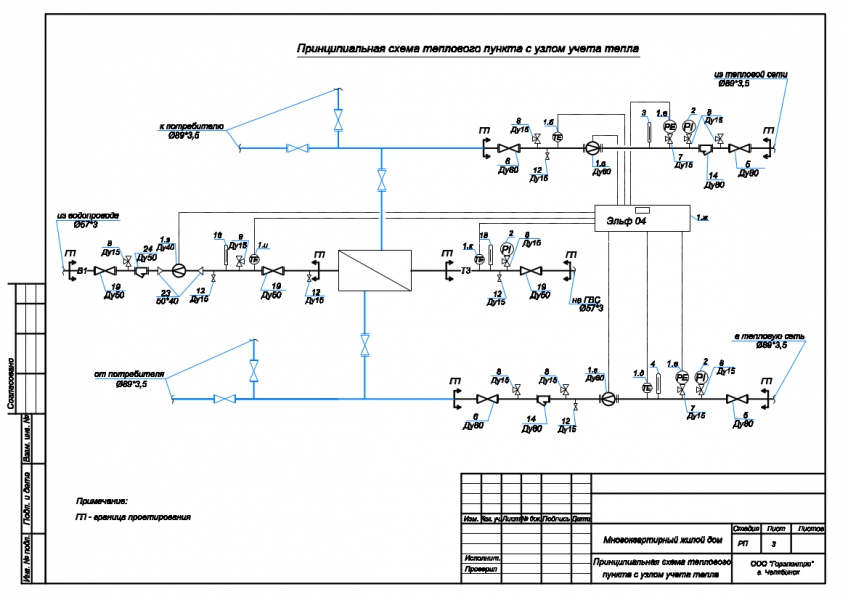

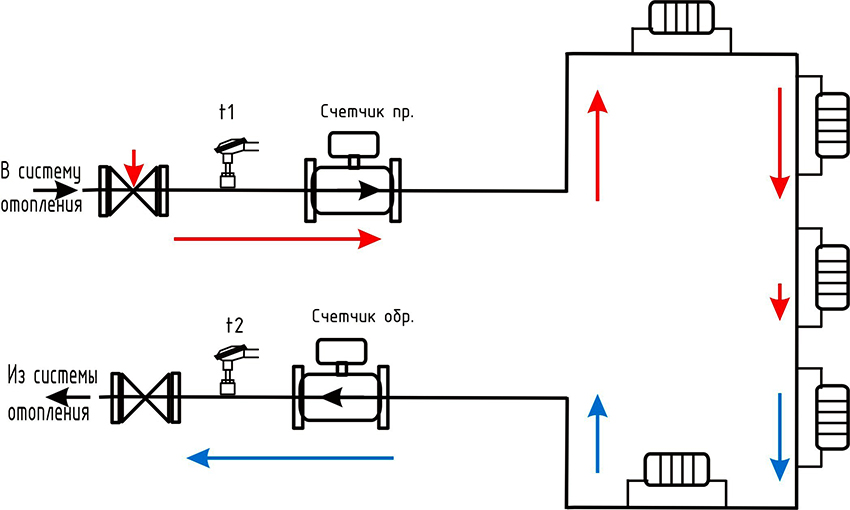

Узел ввода с приборами учета тепловой энергии Соединительный Модуль Независимое присоединение системы отопления Модуль Зависимое присоединение системы отопления Модуль Независимое присоединение системы горячего водоснабжения одноступенчатая схема Модуль

Наименование органа государственного управления строительством. Elements о f sanitary engineering sy stems – sumbols. ГОСТ

Счетчик для воды. Виды и работа. Применение и обозначения

Счетчик для воды – прибор точного учета потребления воды. Он устанавливается в системах водопровода и считает объем в кубических метрах. Его монтаж осуществляется в квартирах и домах на вводе трубы, что исключает возможность прокладки отдельной скрытой магистрали в обход счетчика для получения источника воды, который не подлежит учету. Прибор скрепляется пломбой, что исключает возможность его несанкционированного демонтажа или разборки с целью изменения показаний потребления на циферблате. Пломба устанавливается управляющей компанией, которая осуществляет подачу воды. Ее срыв является административно наказуемым нарушением, предусматривающим наложение штрафа и компенсации.

Водяной счетчик может иметь различную конструкцию. По принципу ведения подсчета он бывает:

• Тахометрический.
• Вихревой.
• Электромагнитный.
• Ультразвуковой.

Они отличаются между собой уровнем погрешности, сложностью монтажа, габаритами, стоимостью, а также продолжительностью интервала между поверками.

Тахометрический счетчик для воды

Счетчики тахометрического типа являются самыми распространенными. Именно это оборудование можно встретить у индивидуальных потребителей в квартирах и домах. Они недорогие и довольно надежные. Принцип работы таких устройств заключается в наличии крыльчатки или турбины, которые при прохождении потока воды совершают круговое движение. Каждое из них соответствует переливу через устройство определенного объема воды. Скорость движения крыльчатки меняется в зависимости от созданного напора жидкости. Чем сильнее поток, тем быстрее вращение. Каждый оборот воспринимается чувствительным механизмом и отображается изменением параметров на циферблате.

Это компактные устройства, которые имеют небольшой вес. Они легко устанавливаются и не требуют дорогого обслуживания. Их конструкция неидеальная и дает небольшую погрешность. Тахометрические счетчики выпускаются под разные диаметры трубы, от стандартных, которые подводятся в квартиры и частные дома, до более толстых, применяемых на промышленных объектах.

Тахометрические счетчики бывают мокрого и сухого типа. Устройства мокрого типа самые простые и бюджетные. У них счетное устройство, приводящее в движение механизм перемещения чисел на циферблате, контактирует с водой. В связи с этим на нем часто остаются минеральные отложения, что является распространенной проблемой для жесткой воды. В результате прибор изнашивается быстрее. Счетчики сухого типа в этом плане более совершенные. У них счетный механизм закрыт герметичной перегородкой, что не дает ему контактировать с водой. Благодаря этому исключается появление на поверхности минеральных отложений, а кроме того загрязнение воды никак не влияет на точность. Тахометрические приборы имеют срок служба около 12 лет.

Вихревой счетчик для воды

Имеет специальную внутреннюю форму, в результате чего проходящая жидкость заворачивается в завихрения. Их количество зависит от скорости потока. Специальный счетный механизм подсчитывает завихрения и переводит эти данные в объем пропущенной жидкости. Обычно счетчик имеет внутри специальное тело, которое обтекает вода, поэтому и создает закручивание вихря. Подобные устройства могут работать с разными жидкостями и даже газами. Их устанавливают на промышленных предприятиях для контроля технологических процессов. Использование такого оборудования для обыкновенного учета потребления воды нецелесообразно.

Электромагнитный счетчик

Является очень точным устройством, которое не зависит от вращающихся деталей. В нем исключается заклинивание крыльчатки в результате прохождения грязной воды, а также изменение параметров в случае жесткости жидкости. Устройство проводит подсчет расхода отталкиваясь от параметров взаимодействия магнитного поля и водной струи. Кроме точности, эти приборы также не создают столь большого сопротивления напору движения воды. В связи с этим их часто устанавливают в магистралях, для которых характерно слабое давление, в результате чего вода вытекает медленно. Эти приборы дают точный результат даже при загрязненной воде, но в то же время при кристально чистой может наблюдаться небольшая погрешность.

Главным недостатком счетчиков электромагнитного типа является сложность установки. Для поддержания их функционирования необходимо подвести источники питания, от которого прибор полностью зависит. В случае отсутствия электричества счетчик перекрывает подачу воды, и набрать даже стакан будет невозможно, пока подача электроэнергии не возобновится. При установке электромагнитного устройства необходимо позаботиться о наличии фильтров в системе. Дело в том, что магнит счетчика притягивает металлические частицы. В связи с этим если они имеются в воде, то начнут постепенно засорять корпус прибора. Стандартный фильтр грязевик в этом плане не лучшее решение для установки перед счетчиком, поскольку неспособен забрать очень мелкие металлические вкрапления. В идеале установить фильтр на постоянных магнитах, который будет убирать из воды именно металл. Еще лучше наличие грязевика и магнитного фильтра.

Ультразвуковой счетчик для воды

Также довольно распространенное устройство, хотя и уступает остальным по популярности. Они монтируются с автономным источником электропитания, поскольку нуждаются в энергии для поддержания работы электронного счетного устройства. Благодаря наличию электроники прибор имеет большую память, что позволяет осуществлять широкий диапазон контроля за потреблением воды. Меню прибора дает возможность не только показывать – сколько было использовано за все время с момента его установки, но и какое количество потреблялось за каждый месяц.

Как понятно с названия, принцип работы прибора заключается в наличии специального устройства, которое создает ультразвуковые волны. По их поведению осуществляется вычисление скорости потока через сечение трубы.

Счетчик состоит из трех главных частей:

1. Передатчик импульса.
2. Механизм вычисления.
3. Сегмент измерения расхода.

Ультразвуковые устройства могут давать погрешность при наличии в воде пузырьков воздуха. В целом это точные приборы, но их выбирают для установки нечасто, поскольку такое оборудование стоит дороже, чем более востребованные тахометрические счетчики. Кроме того, их монтаж занимает больше времени и подразумевает необходимость в периодической замене источника автономного питания, хотя и не очень частого.

Надписи и обозначения на счетчиках

Счетчик для воды может иметь различные надписи и условные обозначения, которые позволяют понять возможности устройства. Именно по ним определяется, какой счетчик установить в том или ином случае.

Надпись Qmax обозначает какую максимальную скорость потока может выдержать прибор без погрешности. В таком режиме устройство выдерживает не более 1 часа, после чего нуждается в отдыхе.

Обозначение Qn показывает нормальный расход, на который рассчитано устройство. Этот показатель равен половине максимальной возможности прибора. Установка счетчика в систему, которая пропускает сквозь корпус устройства количество воды равное нормальному расходу устройства, позволяет эксплуатировать прибор на протяжении многих лет без необходимости его замены. В последующем при осуществлении поверки в большинстве случаев счетчик будет работать без погрешности, поэтому его смогут установить обратно.

Надписи Qmin показывает минимальную скорость потока, которая способна давать небольшую погрешность при измерении объемов потребления.

Обозначение на корпусе устройства Qt дает информацию о том, при каком давлении устройство начнет давать значительную погрешность. Эксплуатировать прибор на таких показателях потока невыгодно, поскольку сторона погрешности может быть разной. В одних случаях прибор может показывать на циферблате меньше, чем фактически пропущено воды, а в других больше. Предвидеть это сложно.

Также счетчик для воды имеет на своем корпусе обозначения максимальной температуры, с которой может работать. Приборы бывают для холодной и горячей воды. Также в продаже можно встретить универсальные, дающие минимальную погрешность при работе с широким диапазоном температур. Обычно на устройстве для холодной воды имеется надпись 40°С. Также его корпус окрашен в синий цвет, что исключает вероятность ошибиться при покупке. Приборы для горячей воды имеют красный цвет корпуса, иногда можно встретить черный. У них имеется надпись 90°С. Некоторые коммунальные компании могут давать более горячую воду под давлением, температура которой значительно больше, в связи с этим потребуется установка счетчика с надписью 150°С.

Монтажные отличия счетчиков

Выбирая счетчик для воды необходимо помимо технической стороны вопроса обратить внимание и на соответствие способа исполнения прибора тому месту, где будет осуществляться монтаж. Зачастую устройство монтируется в труднодоступные зоны – под ванную, в узкую нишу за скрытым люком или под унитазом. Счетчики могут иметь различные исполнения. Одни более вытянутые в длину, другие – короткие.

Нужно ориентироваться по тому, как будет установлен счетчик для воды – вертикально или горизонтально. У одних приборов счетный механизм с цифрами расположен горизонтально, поэтому данные будут легко читаться только в таком положение прибора. У прочих для удобного считывания нужно чтобы прибор был установлен вертикально. Поскольку циферблат очень маленький, важно чтобы он хорошо просматривался при снятии показаний, чтобы не пришлось ухитряться, пытаясь разглядеть мелкие цифры, направление которых неудобно для чтения.

Похожие темы:

• Манометр. Виды. Устройство. Работа. Применение. Особенности
• Счетчик электроэнергии. Виды. Работа. Применение. Особенности
• Одометр. Виды и работа. Показания и погрешности. Особенности
• Вискозиметр. Виды и назначение. Работа и уход. Особенности

Условные обозначения на чертежах и схемах водоснабжения и канализации: tvin270584 — LiveJournal

Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения. В статье

мастер сантехник расскажет, какие символы используют на чертежах и схемах, для обозначения элементов санитарно-технических систем.

Проект системы канализации и водопровода

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, водостоки, отопление.

Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Особенности условных обозначений

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

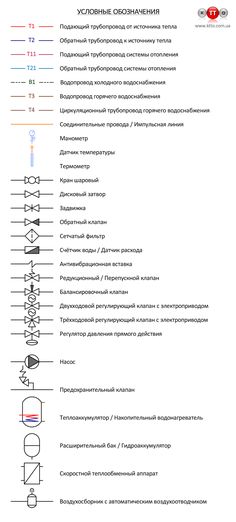

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

Насосы и арматура:

Нерегулируемый насос

Регулируемый насос

Центробежный насос

Задвижка

Задвижка с любым приводом, в т. ч. с электроприводом

Задвижка с электроприводом

Обратный клапан

Шаровой кран

Дисковый затвор

Воздухоотводчик автоматический

Счетчик воды

Фильтр

Водоразборная арматура:

Пожарный кран

Водоразборный кран

Поливочный кран

Смеситель (общее изображение)

Смеситель с душем

Элементы внутренней канализации:

Ревизия

Водосточная воронка

Приемники сточных вод:

Раковина на плане

Раковина на схеме

Мойка на плане

Мойка на схеме

Умывальник на плане

Умывальник на схеме

Ванна на плане

Ванна на схеме

Душевой поддон на плане

Душевой поддон на схеме

Унитаз на плане

Унитаз на схеме

Писсуар на плане

Писсуар на схеме

Трап на плане

Трап на схеме

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016.

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы см. ГОСТ 21.206-2012. В соответствии с этим документом, ниже приведены шифры обозначения трубопроводов.

Водоснабжение:

Для трубопроводов систем водоснабжения при разных параметрах и свойствах воды принимают обозначения: от В11 до В19 для трубопроводов, указанных в пункте 1; от В21 до В29 для трубопроводов, указанных в пункте 2; от В31 до В39 для трубопроводов, указанных в пункте 3.

Для трубопроводов систем водоснабжения, не предусмотренных таблицей, принимают обозначения от В41 до В99.

В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах или схемах.

Горячее водоснабжение:

Канализация:

Для систем канализации (водоотведения) при разных параметрах и свойствах воды принимают обозначения: от К11 до К19 для трубопроводов систем канализации, указанных в пункте 2; от К21 до К29 для трубопроводов систем канализации, указанных в пункте 3.

Для трубопроводов систем канализации, не предусмотренных таблицей 16, принимают обозначения от К41 до К99.

Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н», например К31Н.

Видео

В сюжете – Рассмотрим используемые документы при проектировании водоснабжения и канализации

В сюжете – План систем холодного и горячего водоснабжения

В сюжете – Построение на плане систем канализации

В продолжение темы посмотрите также наш обзор Раковина, умывальник или мойка — в чем их отличие между собой

Источник

https://santekhnik-moskva.blogspot.com/2021/11/Uslovnyye-oboznacheniya-elementov-vodoprovoda-i-kanalizatsii-na-chertezhakh-i-skhemakh.html

Условные обозначения водопровода и канализации на чертежах ГОСТ

Сантехнические системы — это вид инженерных систем, к которым относятся водоснабжение, канализация, отопление, вентиляция, кондиционирование, газоснабжение.

ГОСТ 21.205-2016 устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения, тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

Условные графические обозначения элементов сантехнических систем

Условные обозначения элементов трубопроводов общего назначения, применяемые в схемах, приведены в следующей таблице:

1) Фильтр
2) Подогреватель
3) Охладитель
4) Охладитель и подогреватель (терморегулятор)
5) Теплоутилизатор
6) Осушитель воздуха
7) Увлажнитель воздуха
Конденсатоотводчик (конденсационный горшок)
9) Устройство отборное (обозначение показано на трубопроводе) для установки контрольно-измерительного прибора

Условные обозначения, приведенные в пунктах 1—8, не применяют в схемах систем вентиляции и кондиционирования воздуха.

Условные графические обозначения баков и насосов в схемах:

1а) Бак открытый под атмосферным давлением
1б) Бак закрытый с давлением выше атмосферного
1в) Бак закрытый с давлением ниже атмосферного
2) Форсунка
3а) Насос (общее обозначение) нерегулируемый
3б) Насос (общее обозначение) регулируемый
4) Насос ручной
5) Насос центробежный
6) Насос струйный (эжектор, инжектор, элеватор)

Условные графические обозначения элементов внутренних систем водоснабжения и канализации приведены в следующей таблице:

Наименование	На видах сверху и на планах	На видах спереди или сбоку, на разрезах и в схемах
1) Раковина
2) Мойка
3) Умывальник
4) Умывальник угловой
5) Умывальник групповой. Количество знаков «+» должно соответствовать действительному количеству кранов.
6) Умывальник групповой круглый
7) Ванна
Ванна ножная
9) Поддон душевой
10) Биде
11) Унитаз
12) Чаша напольная
13) Писсуар настенный
14) Писсуар напольный
15) Слив больничный
16) Трап
17) Воронка спускная
18) Воронка внутреннего водостока
19) Сетка душевая
20) Фонтанчик питьевой
21) Автомат газированной воды
22) Водонагреватель электрический проточный
23) Водонагреватель электрический накопительный

Условные графические обозначения трубопроводов и их элементов:

1) Участок трубопровода изолированный
2) Трубопровод в трубе (футляре)
3) Трубопровод в сальнике
4 Сифон (гидрозатвор)
5а) Компенсатор, общее обозначение
5б) Компенсатор П-образный
5в) Компенсатор Z-образный
5г) Компенсатор сильфонный
5д) Компенсатор сальниковый (телескопический)
6а) Вставка амортизационная
6б) Вставка звукоизолирующая
6в) Вставка электроизолирующая
7) Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
8а) Опора (подвеска) трубопровода неподвижная
8б) Опора (подвеска) трубопровода подвижная
9а) Подвеска трубопровода неподвижная
9б) Подвеска трубопровода направляющая
10) Патрубок компенсационный
11) Ревизия

Для позиций 4, 5, 6 — обозначения элементов допускается изображать в соответствии с их действительной конфигурацией.

Условные графические обозначения направления потока жидкости, газа, регулирования, элементов привода, применяемые в схемах приведены в следующей таблице:

1) Направление потока жидкости
2) Направление потока газообразной среды или пара
3) Регулирование (направление стрелки принимают согласно ГОСТ 21.208, таблица 1)
4а) Исполнительный механизм (привод) — общее обозначение
4б) Исполнительный механизм (привод) ручной
4в) Исполнительный механизм (привод) электромагнитный
4г) Исполнительный механизм (привод) электромашинный
4д) Исполнительный механизм (привод) мембранный одностороннего действия
4е) Исполнительный механизм (привод) мембранный одностороннего действия с позиционером
4ж) Исполнительный механизм (привод) привод с боковым ручным дублером
4з) Исполнительный механизм (привод) мембранный двухстороннего действия
4и) Исполнительный механизм (привод) сильфонный
4к) Исполнительный механизм (привод) поплавковый
4л) Исполнительный механизм (привод) устройство пружинное или рычажно-грузовое регулирующее предохранительного клапана

Условные графические обозначения основной трубопроводной арматуры:

1а) Клапан запорный проходной
1б) Клапан запорный угловой
2) Клапан трехходовой
3) Клапан мембранный (диафрагмовый)
4а) Клапан регулирующий проходной
4б) Клапан регулирующий угловой
4в) Клапан регулирующий тройной
5а) Клапан обратный проходной (движение рабочей среды через клапан должно быть направлено от белого треугольника к черному)
5б) Клапан обратный угловой
6а) Клапан предохранительный проходной
6б) Клапан предохранительный угловой
7) Клапан дроссельный
Клапан редукционный (вершина треугольника должна быть направлена в сторону повышенного давления)
9а) Клапан терморегулирующий проходной
9б) Клапан терморегулирующий смесительный
10) Задвижка (общее обозначение)
11) Задвижка шланговая
12) Затвор дисковый
13а) Кран пробковый проходной
13б) Кран пробковый угловой
14) Кран пробковый трехходовой
15) Кран четырехходовой
16) Кран шаровый
17) Кран шаровый трехходовой
18) Воздухоотводчик автоматический
19) Воздухо отводчик ручной радиаторный
20) Кран водоразборный
21) Кран писсуарный
22) Кран (клапан) пожарный
23) Кран поливочный
24) Кран двойной регулировки
25а) Смеситель — общее обозначение
25б) Смеситель с поворотным изливом
25в) Смеситель с душевой сеткой
25г) Смеситель для биде
26) Водомер (счетчик воды)
27) Расходомер, общее обозначение

Дополнительные условные обозначения арматуры по виду привода и регулирования приведены в следующей таблице:

1) Регулятор давления «до себя». Внешний отбор давления.
2) Регулятор давления «до себя». Внутренний отбор давления.
3) Регулятор давления «после себя». Внешний отбор давления.
4) Регулятор давления «после себя». Внутренний отбор давления.
5) Регулятор перепада давления (дифференциальный). Внешние краны отбора давления.
6) Регулятор перепада давления (дифференциальный). Внутренние краны отбора давления.
7) Регулятор уровня.

Дополнительные условные обозначения арматуры по виду действия при прекращении подачи энергии:

1) Арматура нормально-открытая (арматура НО)
2) Арматура нормально-закрытая (арматура НЗ)
3) Арматура с приводом или исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки, блокирует запирающий или регулирующий элемент в последнем положении

Условные графические обозначения элементов систем отопления приведены в следующей таблице:

Наименование	На видах сверху и на планах	На видах спереди или сбоку, на разрезах и в схемах
1) Труба отопительная гладкая, регистр из гладких труб (в обозначении на видах, разрезах и в схемах указывают графически действительное количество труб)
2 Труба отопительная ребристая, регистр из ребристых труб, конвектор отопительный (в обозначении на видах, разрезах и в схемах указывают графически действительное количество труб)
3) Конвектор отопительный, встраиваемый в пол
4) Радиатор отопительный
5) Прибор отопительный потолочный для лучистого отопления
6) Агрегат воздушно-отопительный (условное графическое обозначение применяют только в схемах)
7) Прибор отопительный электрический (условное графическое обозначение применяют только в схемах)

Условные обозначения устройств распределения воздуха:

1) Устройство распределения приточного воздуха
2) Устройство для выпуска воздуха

Условные обозначения воздуховодов и их элементов приведены в следующей таблице:

1а) Воздуховод жесткий овальный
1б) Воздуховод жесткий круглый
1в) Воздуховод жесткий прямоугольный
2а) Воздуховод жесткий с наружной теплоизоляцией
2б) Воздуховод жесткий с внутренней теплоизоляцией
3а) Воздуховод жесткий с наружной акустической изоляцией
3б) Воздуховод жесткий с внутренней акустической изоляцией
4) Воздуховод гибкий
5) Колено (отвод) 90°, 45°, 135°
6) Ответвление, разделение потока
7) Переход резкий
Переход плавный
9) Заслонка (клапан)
10) Заслонка герметичная
11) Переключатель потока
12) Клапан обратный
13) Клапан сброса давления
14) Клапан дымовой
15) Клапан противопожарный
16) Клапан противопожарный и дымоудаления
17) Регулирующий клапан с постоянным расходом
18) Регулирующий клапан с переменным расходом
19) Байпас
20) Вентилятор (общее обозначение)
21) Вентилятор радиальный
22) Вентилятор осевой
23) Фильтр воздушный
24) Клапан жалюзийный многостворчатый
25) Решетка (жалюзи)
26) Выпрямитель потока
27) Шумоглушитель
28) Заслонка шиберная (шибер)
29) Лючок для замеров параметров воздуха и/или чистки воздуховодов
30) Дефлектор
31) Зонт

Условные обозначения устройств для очистки (подготовки) воздуха:

1) Смеситель воздуха с постоянным расходом (потоком)
2) Смеситель воздуха с регулируемым расходом (потоком)
3) Воздухоподогреватель
4) Воздухоохладитель
5) Увлажнитель воздуха
6) Камера смесительная
7) Фанкойл
Доводчик эжекционный

Упрощенные изображения воздуховодов и каналов приведены в следующей таблице:

1а) Воздуховод (при упрощенном графическом изображении двумя линиями) круглого сечения. Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать.
1б) Воздуховод (при упрощенном графическом изображении двумя линиями) прямоугольного сечения
2) Канал подпольный

Зачем нужны чертежи и схемы

Обычно на дачах и в индивидуальных домах малой площади без сложных отопительных систем с теплыми полами и большим числом радиаторов, с малым количеством сантехнических приборов, монтаж инженерных коммуникаций проводят без специальных стандартизированных чертежей. Однако и в этом случае они необходимы даже в упрощенной форме для того, чтобы правильно рассчитать количество материалов, фитингов, запорной арматуры, определить предстоящие финансовые расходы. Наличие чертежей (конструкторской документации) от специализированных проектных организаций у заказчика дает следующие преимущества:

1. Обычно составление схем сопровождается гидравлическими расчетами квалифицированными инженерами на компьютерных программах — это позволяет с наибольшей эффективностью использовать коммуникации. При отоплении правильный расчет и монтаж системы согласно схемы позволит снизить расходы на топливо для подогрева теплоносителя.
2. При проведении после монтажа любого вида профилактических, ремонтных работ, по схеме можно быстро найти место расположения проблемного узла с указанием точных координат. Это очень важно, если повреждение трубопровода, поломка его фрагментов произошли под стяжкой или штукатуркой на стенах, в труднодоступных местах.

   Рис. 2 План водоснабжения и канализации по ГОСТ 21.601—79
3. Наличие конструкторской документации с предварительными расчетами, разработанной специалистами, позволит избежать грубых ошибок при монтаже коммуникаций — неправильному выбора диаметра и материала трубопроводов, мощности циркуляционных и центробежных насосов, неверным углам уклона, ошибочной разводки радиаторных теплообменников и прочих.
4. Монтаж коммуникаций по схемам разработчиков архитектурно-строительных организаций повысит комфортность проживания. При правильных тепловых расчетах температура в жилых помещениях будет оптимальной, в дом не проникнут запахи из канализации, объемов холодной и горячей воды всегда хватит для полного удовлетворения нужд всех жильцов, септики не придется опорожнять каждую неделю, на участке не будут скапливаться вода из ливневок и осадки.
5. Наличие схемы жизненно необходимо для проведения монтажных работ наемными специалистами строительных организаций в отсутствие хозяина, дающего указания.
6. Также проведение всех работ согласно чертежам при возникновении каких-либо неполадок позволит найти виновника в лице строителей или разработчиков. В этом случае заказчик будет иметь на руках неоспоримые доказательства для предъявления финансовых претензий.

Рис. 3 Разновидности схем

Основные типы гидравлических коммуникаций частного дома

Чтобы индивидуальный дом стал пригодным для жилья, к нему подводят коммуникации различного типа, главные из них: водоснабжение, электроэнергия и канализация, при возможности подключают газ из газопроводов.

При составлении схем бытовые системы частных домов с использованием воды условно разбивают на следующие категории:

1. Внутренний водопровод подачи горячей и холодной воды. Включает в себя трубы из металлических и полимерных материалов, регулирующую и запорную арматуру, фильтры грубой и тонкой очистки, электрооборудование и приборы, водорозетки для подключения сантехники.
2. Внутренняя канализация. Ее основными узлами являются стояк, фановый трубопровод и вентиляция, а также трубопровод, отходящий от сантехнических приборов: унитазов, моек и раковин, ванн и душевых кабин.
3. Коммуникации системы отопления. Магистраль отопления включает в себя нагревательный котел и трубопроводный контур, который транспортирует теплоноситель к отопительным радиатором или сам является теплообменником в теплых полах. Также в систему закрытого типа входит в большом количестве сантехническая арматура и гидрооборудование — циркуляционный электронасос, расширительный бак, терморегуляторы и воздухоотводчики, манометры.
4. Наружные водоснабжающие сети. При отсутствии централизованной магистрали воду забирают из колодцев и скважин. В этой ситуации ввиду простоты монтажа труб в скважинных кессонах и колодцах, прокладки их под землей в дом, схема не столь важна и вполне можно обойтись без нее.
5. Наружные коммуникации ливневый и стоковой канализации. Фекальные стоки индивидуального дома при отсутствии централизованной канализационной магистрали отводят в септики и далее в дренажные колодцы или на поля аэрации. Трубы для ливневой канализации обычно прокладывают под землей и выводят за пределы участка или помещают в дренажную яму.

В некоторых случаях при слишком сложной разводке и проведении работ в отсутствие хозяев вполне могут пригодиться схемы укладки канализационных наружных трубопроводов с указанием размерных параметров.

Рис. 6 Отображение направлений потоков, линий связи, регулирования и приводов

Что указывают на водопроводных схемах

Согласно ГОСТ 21.601—79, определяющем комплектацию и правила составления рабочих чертежей для внутренних водопроводных и канализационных систем зданий и сооружений, на водопроводных схемах показывают:

1. вводные отверстия с нанесением диаметров, осевых уровней трубопроводов в точках пересечения с осями стен оборудуемых строительных объектов;
2. применяемые трубопроводы, их размеры и наклон;
3. уровни трубопроводных осей;
4. длину трубных отрезков горизонтального расположения при их разрыве;
5. нестандартный крепеж с обозначением на выносной полке маркировки по ГОСТ и внизу под чертой указание соответствующего документа;
6. запорную и регулирующую арматуру, краны для пожаротушения и полива.
7. стояки и их схематическое изображение;
8. электромеханическое оборудование, измерительные и контрольные приборы, прочие системные элементы.

Рис. 13 Обозначение насосов и вентиляторов по принципу действия (ГОСТ 2.782-96 ЕСКД)

Счётчик расхода воды. Разновидности, устройство, монтаж, нормы

   Счётчик воды (водомер) — это прибор учёта, который измеряет и отображает значение накопленного объёма воды. Водомеры используют для коммерческого учёта потребления воды в квартирах и зданиях. Счётчики холодной воды применяются на трубопроводах транспортирующих воду с температурой до 40°C и, как правило, окрашиваются в синий цвет. Счётчики горячей воды применяются на трубопроводах транспортирующих горячую или холодную воду и, как правило, имеют красную опознавательную окраску. Счётчики горячей воды, оборудованные импульсным выходом, используются в составе счётчиков тепла как датчики расхода. Для коммерческих расчётов допускается установка счётчиков воды прошедших государственную регистрацию и метрологическую поверку. В государственный реестр внесены все счётчики воды, которые представлены в нашем каталоге и вы можете купить их в Украине.



Устройство и конструкция механических счётчиков воды (тахометрических)

   Турбинный счётчик воды — ось вращения крыльчатки турбинного расходомера сосна с осью трубопровода, на котором он установлен. Турбинные счётчики выпускаются с диаметром условного прохода от Ду40 и применяются для измерения больших расходов горячей или холодной воды. Для смягчения попадания потока воды на крыльчатку турбинного водомера перед ней устанавливают обтекатель направляющий поток на лопасти под нужным углом.

   Крыльчатый счётчик воды — ось вращения крыльчатки перпендикулярна оси трубопровода на который устанавливается водомер. Как правило, выпускаются с типоразмерами не более Ду50 и применяются для измерения малых расходов холодной или горячей воды.

   Многоструйный счётчик воды — перед попаданием на крыльчатку многоструйного водомера поток разделяется на несколько струй, что обеспечивает равномерность попадания потока воды на рабочее колесо. Погрешность измерения расхода, зависящая от степени турбулентности потока у многоструйных водомеров значительно ниже, чем у одноструйных с аналогичными характеристиками. Габаритные размеры у многоструйных расходомеров немного больше чем у одноструйных аналогов.

  Принцип действия механического счётчика воды основан на использовании энергии проходящего потока воды для вращения крыльчатки. Вращение рабочего колеса передаётся механическому счётному устройству. Для подключения механического расходомера в схемы автоматизации с использованием данных о расходе воды, в конструкции может быть предусмотрен герконовый передатчик импульсов. Импульсный выход механического водомера можно использовать для подключения к вычислителю с целью накопления и архивации данных о водопотреблении.

   Одноструйный счётчик воды — не имеет устройства формирующего поток воды перед попаданием его на крыльчатку.

   Мокроходный счётчик воды — отличается тем, что счётный механизм омывается потоком воды проходящей через расходомер. Мокроходные водомеры чувствительны к загрязнениям воды механическими примесями, поэтому рекомендуется их применение для чистых сред.

   Сухоходный счётчик воды — счётный механизм не контактирует с водой, а вращение от крыльчатки к счётному механизму передаётся с помощью магнитных муфт. Корпус сухоходных водомеров защищён от воздействия магнитного поля, а счётный механизм можно извлечь, не опустошая трубопровод. Сухоходные счётчики воды, как правило можно доукомплектовать герконовым датчиком с импульсным выходом для присоединения к вычислителю или для использования данных о расходе в схемах автоматизации. Цена счётчика воды в сухоходном исполнении, как правило, выше цены аналогичных мокроходных водомеров.

    Комбинированный счётчик воды — применяется в системах с широким диапазоном изменения расхода. Конструктивно, комбинированный водомер состоит из двух механических водомеров в одном корпусе. Счётчики воды подбираются таким образом, чтобы максимальный расход для меньшего водомера был немного больше минимального расхода для большего водомера. Переключение с одного водомера на другой происходит автоматически при достижении скорости воды определённого значения. Потреблённое количество воды определяется как сумма показаний двух водомеров. С помощью комбинированного счётчика удаётся устранить один из основных недостатков механических водомеров – малый диапазон измерения расхода.

Достоинства механических водомеров:
 – Прост в обслуживании
 – Не требует электропитания
 – Невысокая цена, по сравнению с аналогичными водомерами другого типа
 – Конструкция некоторых механических приборов учёта допускает установку в помещениях заполненных водой
 – Некоторые конструкции механических водомеров позволяют измерять расход сильно загрязнёно жидкости

Недостатки механических счётчиков воды:
 – Малый диапазон измерений расхода
 – Высокие потери напора
 – Отсутствие индикации мгновенного расхода
 – Наличие подвижных частей в проточной части
 – Необходимость установки сетчатого фильтра перед водомером
 – Малый срок службы и низкая точность измерения

Устройство и конструкция ультразвуковых счётчиков воды

   Конструкция ультразвукового счётчика воды включает в себя расходомерный участок, вычислитель и два или четыре передатчика импульсов расположенных под углом к оси трубопровода. Расходомерный участок изготавливают из латуни, бронзы или нержавеющей стали.

   Принцип действия ультразвукового счётчика воды основан на измерении разности времени прохождения ультразвука в направлении соответствующем направлению потока воды и в направлении противоположном ему. Генерация и приём ультразвуковых колебаний реализована пьезоэлектрическими датчиками, которые работают попеременно в режиме источник/приёмник. Движение воды через ультразвуковой расходомер с различной скоростью, в различной степени влияет на время прохождения ультразвуковых колебаний в обоих направлениях. Данные о времени прохождения ультразвука передаются в вычислитель счётчика воды, где по известным зависимостям вычисляется скорость движения потока и расход воды. Данные о расходе заносятся в энергонезависимую память вычислителя и сохраняются в его архиве.

Достоинства ультразвуковых водомеров:
 – С высокой точностью измеряют расход чистой воды
 – Имеют широкий диапазон измерения расхода
 – Не вносят существенного гидравлического сопротивления
 – Не имеют подвижных частей в проточной части
 – Индикация мгновенного расхода воды
 – Архивация данных о водопотреблении
 – Ультразвуковые водомеры отличаются долгим сроком службы
 – Поверка расходомеров большого диаметра без снятия расходомерного участка с трубопровода

Недостатки ультразвуковых счётчиков воды:
 – Необходимость внешнего или автономного источника питания
 – На точность измерения существенно влияет наличие пузырьков воздуха в воде
 – Высокие требования к помещениям, в которых устанавливаются ультразвуковые водомеры

  Устройство и конструкция электромагнитных счётчиков воды

   Конструкция электромагнитного счётчика воды включает в себя вычислитель, катушки индуктивности, электроды измерения ЭДС и расходомерный участок из немагнитного и непроводящего материала, например фторопласта или полиэтилена.

   Принцип действия электромагнитного счётчика воды основан законе Фарадея, согласно которого — в проводнике, пересекающем силовые линии магнитного поля, индуцируется ЭДС, пропорциональная скорости движения проводника, а направление тока, возникающего в проводнике – перпендикулярно направлению движения проводника и направлению магнитного поля. Проводником в электромагнитном водомере служит вода, протекающая между полюсами магнита, на неё и наводится ЭДС. ЭДС измеряется и преобразовывается в вычислителе прибора учёта в скорость движения воды и расход. Данные о расходе заносятся в архив вычислителя водомера.

Достоинства электромагнитных водомеров:
 – С высокой точностью измеряют расход чистой воды
 – Имеют широкий диапазон измерения расхода
 – Не вносят существенного гидравлического сопротивления
 – Не имеют подвижных и выступающих частей в проточной части
 – Электромагнитные счётчики воды отличаются долгим сроком службы
 – Индикация мгновенного расхода воды
 – Архивация данных о водопотреблении
 – На точность измерения не влияет наличие загрязнений в воде не меняющих её электропроводности

Недостатки электромагнитных счётчиков воды:
 – Необходимость внешнего источника питания
 – Высокие требования к качеству монтажа
 – Высокие требования к помещениям, в которых устанавливаются электромагнитные счётчики
 – Высокая чувствительность к турбулентности потока и неравномерности распределения скорости воды в сечении водомера
 – В проточной части расходомерного участка возможно скопление металлического мусора удерживаемого магнитным полем
 – Непригодны для измерения расхода жидкостей с низкой электропроводностью, например спиртов и нефтепродуктов

Устройство и конструкция резонансных счётчиков воды (суперстатических)

   Конструкция резонансного счётчика воды включает в себя вычислитель, расходомерный участок и пьезоэлектрический измеритель частоты.

   Принцип действия резонансного счётчика воды основан на измерении частоты перебрасывания струи генерируемой внутри расходомерного участка. Расходомерный участок разделён на три канала, основной и два боковых. Все три канала соединены между собой в двух местах – на входе в расходомерный участок и на выходе из него, условно, они параллельны друг другу. В основном канале установлен формирователь потока направляющий струю попеременно во вспомогательные каналы, при этом направление движения воды во вспомогательных каналах противоположно направлению движения в основном канале. Вода частично входит в первый вспомогательный канал перед выходом основного потока из расходомера, а выходит из него перед его входом, при этом струя из первого вспомогательного канала в месте смешения с основным потоком настолько сильна, что отклоняет вектор его движения от оси трубопровода направляя поток во второй вспомогательный канал. Струя попадая во второй вспомогательный канал проходит по нему к месту входа воды в расходомер и сливается с потоком отклоняя его в первый канал. Частота изменения канала входа воды — пропорциональна расходу через счётчик. Частота перебрасывания измеряется пьезоэлектрическим методом и передаётся в вычислитель расходомера, который и определяет расход и заносит данные в архив.

Достоинства резонансных водомеров:
 – Широкий диапазон измерения расходов
 – Индикация мгновенного расхода воды
 – Архивация данных о водопотреблении
 – Не имеют подвижных и выступающих частей в проточной части
 – Резонансные счётчики воды обладают свойством самоочистки от незначительных загрязнений

Недостатки резонансных счётчиков воды:
 – Необходим источник питания
 – В проточной части находится формирователь потока
 – Обязательна установка сетчатого фильтра перед расходомерным участком
 – Высокие требования к помещениям, в которых устанавливаются электромагнитные расходомеры

Технические характеристики счётчиков воды

Qmax счётчика воды — максимальный расход — наибольший расход, при котором водомер должен работать непродолжительное время (менее чем 1час в сутки и менее чем 200 часов в год) без превышения его максимально допустимой погрешности.

Qn счётчика воды — номинальный расход — наибольший расход воды, при котором водомер должен работать длительное время без превышения его максимально допустимой погрешности.

Qt счётчика воды — переходный расход — расход воды, при котором изменяется значение максимально допустимой погрешности водомера.

Qmin счётчика воды — минимальный расход — наименьший расход воды, при котором погрешность показаний счётчика не превышает максимально допустимой погрешности.

DN счётчика воды — номинальный диаметр — диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду водомера. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN счётчика воды — номинальное давление — внутреннее давление, выраженное в барах, соответствующее максимально допустимому рабочему давлению воды. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру водомера. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Максимально допустимые погрешности в диапазоне:
 от Qmin (включая) до Qt (исключая) — максимально допустимая погрешность составляет +/-5%
 от Qt (включая) до Qmax (включая) — максимально допустимая погрешность составляет +/-2%

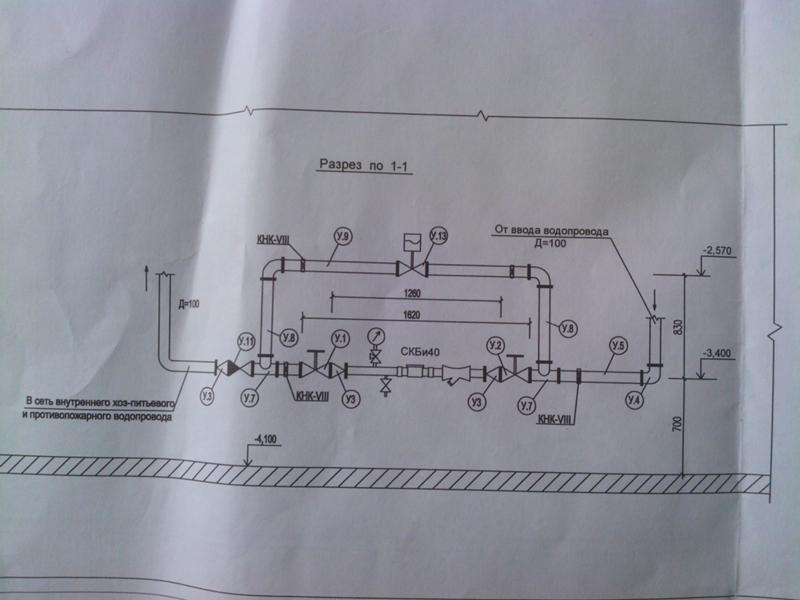

Проект установки счётчика воды

   Проект установки счётчика воды должен выполняться специализированной организацией имеющей лицензию на выполнение данного вида работ. Основанием для разработки проекта установки водомера служат технические условия, выданные водоснабжающей организацией. Проект устройства счётчика воды должен быть согласован с водоснабжающей организацией.
Проект на счётчик воды должен в себя включать:
 – Расчёт расхода часа максимального водопотребления
 – Расчёт максимального секундного расхода воды
 – Подбор счётчика воды
 – Расчёт потерь напора на водомере при расчётном расходе воды
 – Монтажную схему узла учёта
 – Спецификацию на составные элементы узла учёта

Подбор счётчика воды

   Подбор счётчика воды осуществляется на основании требований технических условий водоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к погрешности измерений, и месту установки водомера. Счётчик воды подбирается под расход часа максимального водопотребления с проверкой на пропуск максимального часового расхода воды.

Расчёт счётчика воды

   Расчёт счётчика воды заключается определении расхода часа максимального водопотребления и определении гидравлического сопротивления водомера на расчётном расходе. Многие ошибочно считают, что диаметр водомера должен соответствовать диаметру трубы на которой он установлен.

Диаметр счётчика воды должен выбираться исходя из его расходных характеристик.
 Qmin – минимальный расход, м3/ч
 Qt – переходной расход, м3/ч
 Qn – номинальный расход, м3/ч
 Qmax – максимально допустимый расход, м3/ч

Диапазоны расходов характеризующие метрологические характеристики указываются в техническом описании счётчика воды:
 – 0 – Qmin – погрешность не нормируется – допускается длительная работа.
 – Qmin – Qt – погрешность не более 5% – допускается длительная работа.
 – Qt – Qn (Qmin – Qn для расходомеров второго класса для которых значение Qt не указано) – погрешность не более 2% – допускается длительная работа.
 – Qn – Qmax – погрешность не более 2% – допускается работа не более 1 часа в сутки.
 – Рекомендуется подбирать расходомеры счётчиков воды таким образом, чтобы расчётный расход попадал в диапазон от Qt до Qn. В качестве расчётного расхода, принимается расход воды за час максимального водопотребления.
 – При этом следует учесть возможность уменьшения и увеличения расхода воды через водомер, связанную с неравномерностью водопотребления в течении суток.
 – Выше приведенный алгоритм выводит список счётчиков воды учитывающих с заявленной точностью расход в два раза превышающий расчётный и в пять раза меньший от расчётного расхода.

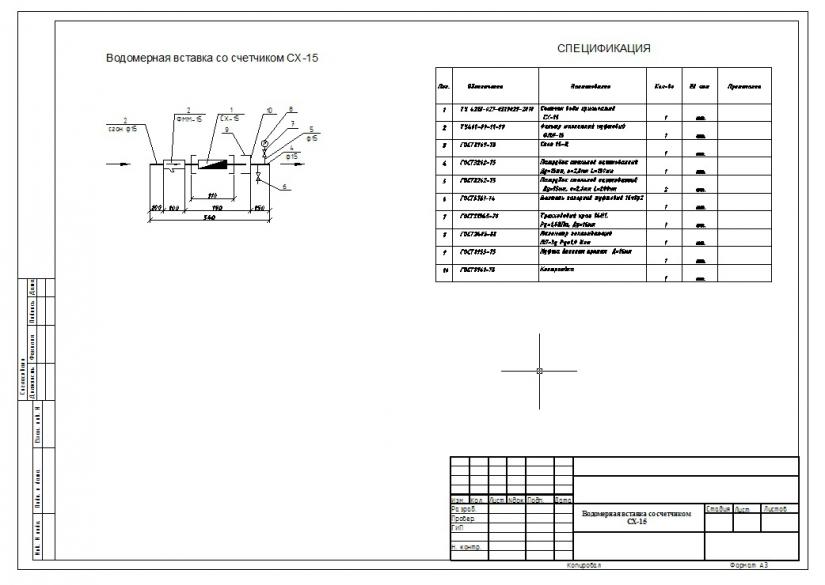

Установка и монтаж счётчиков воды

  Монтаж счётчиков воды может выполнять только специализированная организация имеющая лицензию на выполнение данного вида работ. Монтаж водомеров следует выполнять в соответствии с согласованным проектом узла учёта, требований нормативных документов и инструкции по монтажу.
Монтируя счётчик на воду следует учесть:
 – После водомера устанавливают обратный клапан.
 – Перед и после механических счётчиков воды должны быть установлены манометры.
 – Перед и после расходомера должны быть выдержаны минимальные длины успокоительных участков.
 – Перед механическими приборами учёта обязательна установка сетчатых фильтров, а перед ультразвуковыми расходомерами установка фильтров – рекомендуется.

Сдача счётчика воды на коммерческий учёт

   Сдача счётчиков воды на коммерческий учёт осуществляется после выполнения всех монтажных работ по устройству узла учёта. Процедура сдачи водомера начинается с вызова метролога, для чего составляется письмо и с одним экземпляром согласованного проекта направляется в водоснабжающую организацию. В день приезда метролога на объекте должны присутствовать представитель балансодержателя и представитель монтажной организации. Метролог проверяет соответствие смонтированного узла учёта согласованному проекту и соответствие заводского номера счётчика – с номером указанным в паспорте водомера. После, счётчик воды пломбируется, о чём составляется акт принятия прибора на коммерческий учёт. В акт заносится номер пломбы и начальные показания, с этого момента расчёты за потреблённую воду производятся по показаниям водомера.

Поверка счётчиков воды

   Поверка счётчиков воды – периодическая процедура проверки соответствия прибора учёта метрологическому классу. Периодичность поверки зависит от типа водомера. Современные модели счётчиков воды поверяются один раз в четыре года. Поверка водомеров производится специализированными организациями, которые имеют специальное оборудование и разрешения метрологических органов. Для поверки расходомер следует распломбировать, демонтировать и отправить в организацию проводящую поверку. Поверка производится на специальной проливной установке, принцип работы которой заключается в пропуске через водомер определённого объёма воды и сравнении показаний расходомера с пролитым объёмом.

Требования норм, касающиеся счетчиков воды

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации счетчиков воды. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Счётчикам воды и Водомерам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 12.19 — Глава 12 Конструкции трубопроводов

Грязевики в водяных тепловых сетях следует устанавливать:
 – на подающем трубопроводе при вводе в тепловой пункт, непосредственно после первой запорной арматуры;
 – не более одного на обратном трубопроводе перед регулирующими устройствами, насосами, водомерами и диафрагмами.
Перед механическими водомерами и пластинчатыми теплообменниками по току воды следует устанавливать сетчатые феромагнитные фильтры.
Грязевики в узлах установки секционирующей запорной арматуры не устанавливают.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.
Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6. 8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 11.1 — Глава 11 Устройства для измерения количества и расхода воды

Учет количества и расхода воды следует предусматривать счетчиками холодной и горячей воды, устанавливаемыми на вводах в здания или на ответвлениях сетей.
При закрытой системе теплоснабжения счетчики для воды следует устанавливать только на системе холодного водоснабжения.
Примечание. Счетчики надлежит устанавливать на ответвлениях водопровода холодной воды в магазины, стоповые, рестораны и т. п., встроенные в жилые, производственные, общественные здания и получающие воду от общего ввода при расчетном расходе ее свыше 0,1 м3/ч. При меньших расходах воды счетчики допускается не устанавливать.

Пункт 11.2 — Глава 11 Устройства для измерения количества и расхода воды

Диаметр условного прохода счетчика воды следует выбирать исходя из среднечасового расхода воды за период потребления (сутки, смену), который не должен превышать эксплуатационный, принимаемый по табл. 4, и проверять согласно указаниям п. 11.3.

Пункт 11.3 — Глава 11 Устройства для измерения количества и расхода воды

Счетчик с принятым диаметром условного прохода, надлежит проверять:
 а) на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые, производственные и другие нужды, при котором потери напора в крыльчатых счетчиках холодной воды не должны превышать 2,5 м, турбинных — 1 м.
 б) на пропуск максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение, при этом потери напора в счетчике не должны превышать 10 м.

Пункт 11.5 — Глава 11 Устройства для измерения количества и расхода воды

Счетчики на вводах холодной (горячей) воды надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже 5 °С.

В тепловых пунктах для учета потребления воды на нужды горячего водоснабжения счетчики холодной воды следует устанавливать на трубопроводах, подающих воду к водонагревателям.
При непосредственном разборе горячей воды из тепловой сети счетчики горячей воды необходимо устанавливать на подающем трубопроводе после смесительного узла и на общем циркуляционном трубопроводе.
Примечание. При невозможности размещения счетчиков в здании допускается устанавливать их вне здания а специальных колодцах.

Пункт 11.6 — Глава 11 Устройства для измерения количества и расхода воды

С каждой стороны счетчиков следует предусматривать прямые участки трубопроводов, длина которых определяется в соответствии с государственными стандартами на счетчики для воды (крыльчатые и турбинные) вентили или задвижки. Между счетчиком и вторым (по движению воды) вентилем или задвижкой следует устанавливать спускной кран.

Пункт 11.7 — Глава 11 Устройства для измерения количества и расхода воды

Обводная линия у счетчика холодной воды обязательна при наличии одного ввода в здание, а также в случаях, когда счетчик не рассчитан на расчетный расход воды на внутреннее пожаротушение. Обводную линию следует рассчитывать на максимальный (с учетом противопожарного) расход воды. На обводной линии необходимо предусматривать установку задвижки, запломбированную в обычное время в закрытом положении.
Если счетчики не рассчитаны на максимальный расход воды на пожаротушение, на обводной линии следует предусматривать установку задвижек с электроприводом, открывающихся автоматически одновременно с пуском пожарных насосов от кнопок, установленных у пожарных кранов или других автоматических устройств.

Обводную линию у счетчика горячей воды предусматривать не следует.

Примечание. При отсутствии измерительных устройств на вводах расчет с потребителями за пользование водой следует производить по нормам, устанавливаемым исполкомами местных Советов народных депутатов с учетом местных условий.

ГОСТ Р 50193.1-92 (ISO 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования







Благодарность за предоставленные материалы:
http://www. ktto.com.ua

Другие материалы в этой категории: « Редукционный клапан. Устройство, применение, монтаж, нормы Счётчик расхода тепловой энергии. Устройство, монтаж, нормы »

Глоссарий терминологии счетчиков воды – Коммунальные технологии

Ниже приводится список общих терминов, используемых в счетчиках воды. Пожалуйста, свяжитесь с нами, если вам нужна помощь по отраслевой терминологии, размерам счетчиков, типам счетчиков или вопросам по установке.

• Счетчик 5/8″ – Счетчик воды с внутренней пропускной способностью измерительной камеры или “отверстием” 5/8″. Обозначение 5/8 дюйма НЕ относится к размеру резьбы. Первоначальный стандарт счетчика 5/8 дюйма предназначался для крепления к водопроводу 1/2 дюйма и имел стандартную резьбу метра 1/2 дюйма AWWA для использования метра 1/2 дюйма. муфты. Счетчик 5/8″ теперь также называется счетчиком 5/8″ x 1/2″. (пропускная способность 5/8 дюйма с входом и выходом 1/2 дюйма). Существует более новый расходомер с такой же внутренней пропускной способностью и отверстием 5/8″, но с резьбой 3/4″ AWWA. Он упоминается как метр 5/8 “x 3/4”. Внутренние компоненты и регистры 5/8″ x 1/2 и 5/8″ x 3/4″ обычно одинаковы и взаимозаменяемы, с единственным отличием в размере резьбы.
• Метр 5/8″ x 1/2″ – Это стандартный расходомер 5/8″ с резьбой 1/2″. 5/8″ и 5/8″ x 1/2″ используются взаимозаменяемо. Метрическая резьба AWWA представляет собой прямую измерительную резьбу, используемую с поворотной накидной гайкой и измерительной прокладкой. Наружный диаметр резьбы составляет приблизительно 1,05 дюйма. (3/4 дюйма NPS, а не 1/2 дюйма NPT). Длина укладки составляет 7-1/2 дюйма от конца к концу. Для метра 5/8 дюйма используются соединения, обозначенные как соединения метра 1/2 дюйма или 5/8 дюйма. Это обычный размер для старых домов и старых городов.
• Расходомер 5/8″ x 3/4″ – Это измеритель внутренней емкости 5/8″, но с резьбой, предназначенной для использования с сервисным трубопроводом расходомера 3/4″ на входе и выходе. Внешний диаметр резьбы составляет приблизительно 1,25 дюйма (1 дюйм NPS, а не 3/4 дюйма NPT). Длина укладки составляет 7-1/2 дюйма, такая же, как у метра 5/8 дюйма x 1/2 дюйма. В нем используется муфта счетчика, обозначенная как 3/4 дюйма. В настоящее время это наиболее распространенный размер счетчика в жилых помещениях.
• 3/4-дюймовый (стандартный) расходомер – Стандартный 3/4-дюймовый расходомер имеет полную пропускную способность воды 3/4 дюйма или отверстие и использует ту же резьбу 3/4-дюймового счетчика AWWA, что и 5/8-дюймовый x 3/4 дюйма метра. Однако длина укладки составляет 9″ от входа к выходу. Обычно используется на коммуникационных линиях 3/4″, где требуется полная пропускная способность 3/4″, которая не может быть обеспечена расходомером 5/8″ x 3/4″.
• 3/4″ (короткий) расходомер – Это расходомер с полнопроходным отверстием 3/4″ и измерительной емкостью, но с монтажной длиной 7-1/2″. 3/4 дюйма до полных 3/4 дюйма без необходимости повторной прокладки для более длинной стандартной длины 3/4 дюйма или там, где нет места для более длинного метра. Внутренние детали и регистры, как правило, взаимозаменяемы со стандартом 3 /4″ метр.
• Абсолютное кодирование r — регистр энкодера, который выводит точное положение числовых колес или цифровой счет, а не инкрементальный импульс.
• AMR – Автоматическое считывание показаний счетчиков. Как правило, это технология для считывания показаний счетчиков воды в режиме проезжающего автомобиля с помощью сигнала отношения короткого расстояния.
• AMI – Инфраструктура автоматизированного учета. Технология, при которой устанавливается сеть антенн, вышек или другой стационарной инфраструктуры для автоматического сбора показаний счетчиков с заданным шагом с помощью радиосигналов.
• AWWA — Американская ассоциация водопроводных сооружений. Отраслевая организация, устанавливающая североамериканские стандарты в сфере общественного водоснабжения для счетчиков, клапанов, труб и т. д.
• Обратный клапан – Клапан, позволяющий воде течь только в одном направлении. Аналогично обратному клапану или обратному клапану.
• Счетчик холодной воды –  Если иное не указано как счетчик ГОРЯЧЕЙ воды, все счетчики следует рассматривать как счетчики холодной воды для воды при нормальной температуре окружающей среды. Стандарты производителей различаются, но температуру холодной воды можно считать от 33F до 105F, а иногда и до 140F. Не используйте счетчик для горячей воды, если он специально не предназначен для этого. См. также Счетчик горячей воды.
• Счетчик соединений – Счетчик соединений на самом деле представляет собой комбинацию двух измерительных технологий с переключающим обратным клапаном для переключения между ними. При малых расходах вода отводится закрытым обратным клапаном в измерительный элемент с малым расходом, обычно PD или многоструйный. При высоких расходах обратный клапан открывается, и вода отводится к измерительному элементу турбины для измерения высоких расходов.   Составные счетчики могут иметь отдельные регистры высокого и низкого использования или объединять показания в один с зубчатым зацеплением. Составные счетчики в значительной степени заменяются более новыми ультразвуковыми и магнитными расходомерами, которые более точны при всех скоростях потока.
• Digital Pulse — Импульсный выход в цифровом формате по сравнению с аналоговым импульсом. Цифровой импульс будет иметь очень постоянное напряжение и частоту. Аналоговый импульс может отличаться.
• Вставная прокладка — прокладка для счетчиков с овальным/эллиптическим фланцем, которую можно вставить на место после того, как счетчик будет свободно установлен с помощью болтов.
• Переключатель с сухим контактом — Технология, при которой счетчик открывает и закрывает переключатель, позволяя импульсу энергии проходить там, где само переключающее устройство не обеспечивает источник питания.
• Эллиптический фланец – овальный конец фланца расходомера или ответный фланец для расходомеров 1-1/2″ и 2″ с двумя отверстиями для болтов, расположенными напротив друг друга.
• Энкодер – регистр счетчика, который отправляет числовые показания непосредственно на устройство в закодированном формате, а не в виде импульсов, которые должно подсчитывать внешнее устройство. Популярным закодированным выходным форматом обычно является UI-1203, который ранее и иногда до сих пор называется «протоколом Sensus», поскольку он был первоначально разработан компанией Sensus и предоставлен AWWA в качестве стандарта.
• Закодированный вывод —  Электронный вывод данных из регистра счетчиков воды кодирующего типа.
• Расширенный низкий расход –  нестандартизированное измерение производителем расходомера самого низкого расхода, который расходомер может точно измерить. AWWA имеет стандарты для низкой, средней и высокой скорости потока. Расширенный низкий расход будет определять, насколько расходомер превосходит стандарты низкого расхода. Поскольку официального стандарта не существует, заявленные ставки и проценты могут варьироваться в зависимости от производителя (пример: 1/4 галлона в минуту при 95% точность)
• Пожарный счетчик – Счетчик, обычно устанавливаемый на линии пожаротушения здания для измерения количества воды, используемой в спринклерной системе пожаротушения здания.
• Счетчик пожарного гидранта – Водомер, обычно имеющий пропускную способность от 2 до 3 дюймов, для крепления к патрубку пожарного гидранта для измерения количества воды, используемой из пожарного гидранта для строительства, наполнения грузовиков или других неэкстренных целей.
• Фланец – Конец больших счетчиков, в котором для крепления счетчика используются болты, проходящие через отверстия, а не резьба. Как правило, расходомеры 1-1/2″ и 2″ можно приобрести либо с резьбой для муфт счетчика, либо с фланцем для фланцевой установки. 1-/2″ и 2″ обычно представляют собой овальные или эллиптические фланцы с двумя болтами, расположенными горизонтально друг напротив друга. 3 дюйма и больше — это круглые фланцы с 4 или более отверстиями под болты, равномерно расположенными вокруг фланца.
• Frost Bottom – Нижняя часть счетчика, которая разрушается в случае расширения замерзшей воды. Как правило, они сделаны из чугуна, который сломается раньше, чем более дорогой латунный корпус.
• Пластина для замораживания (такая же, как дно для замораживания)
• Счетчик горячей воды – Счетчик, специально разработанный с компонентами, которые могут измерять горячую воду, нагретую водонагревателем. Обычно используется при повторном учете в квартире, где один водонагреватель нагревает несколько квартир или где горячая и холодная должны измеряться отдельно из-за сантехники. Счетчики горячей воды будут иметь опубликованный диапазон температур, начинающийся примерно от 120F и выше. Не используйте счетчик, не имеющий специальной маркировки для ГОРЯЧЕЙ воды, при температурах выше указанных производителем. Счетчики горячей воды часто окрашены в красный цвет или имеют специальную маркировку HOT.
• Рабочее колесо – элемент горизонтальной турбины, подобный крыльчатке, который используется в одноструйных и многоструйных счетчиках воды.
• Длина укладки –  Общая длина счетчика воды от входа до выхода. На счетчиках с резьбовым концом это конец резьбы счетчика. Для счетчиков с фланцевым соединением это максимальное расстояние от внешней стороны входного и выходного фланцев. Длина укладки не включает место для толщины прокладки, а является ФАКТИЧЕСКОЙ длиной от входа до выхода счетчика.
• Без свинца (с низким содержанием свинца, без свинца) — Это стандарт, установленный правительством США в соответствии с Законом о безопасной питьевой воде для количества свинца (металла), которое может быть легально использовано в сантехнических изделиях. Сумма менялась со временем. Последнее изменение вступило в силу в январе 2014 года, когда допустимое количество свинца в металлическом сплаве было снижено с 8% до 0,25%. Сантехника из латуни, установленная после 2014 года, должна иметь маркировку «без свинца», «с низким содержанием свинца» или «без свинца» и соответствовать стандартам NSF-61G для тестирования и утверждения свинца. Старые неиспользуемые продукты НЕ устаревают и не могут быть установлены. Однако существующие установленные продукты можно использовать на их текущих местах.
• Lead Wire — Электронные регистры будут иметь провод между регистром и электроникой. Это может относиться к энкодеру с проводом длиной 6 футов. (Это относится не к металлическому элементу, а к отрезку проволоки)
• Низкий расход – Минимальный стандарт точности при определенном расходе, установленном промышленностью и AWWA. Обычно самая низкая приемлемая скорость потока в галлонах в минуту. Для измерителей частичных разрядов это обычно составляет +/- 1,5 % точности (от 98,5 % до 101,5 % фактического)
• Mag Meter  (Электромагнитный счетчик) — счетчик, который использует закон физики Фарадея для измерения расхода от двух или более электродов. Счетчики не имеют движущихся частей, но должны иметь постоянный источник переменного или постоянного тока.
• Основной корпус  (Корпус счетчика, корпус) — основной корпус счетчика. Для механических счетчиков это, как правило, внешний корпус из латуни или железа с резьбовыми или фланцевыми концами. Новые счетчики также могут быть изготовлены из нержавеющей стали, пластика или композитных материалов.
• Максимальный (прерывистый) расход — Максимальный расход, который может иметь расходомер за короткий промежуток времени. Этот расход может быть выше верхнего значения нормального диапазона расхода, который соответствует максимальному непрерывному расходу.
• Измерительная камера – Внутренний механизм, измеряющий воду и передающий показания движением в регистр. В случае расходомеров объемного типа это поршень или диск и внешняя камера. В многоструйных счетчиках это рабочее колесо и корпус, в составных счетчиках – турбина. В ультразвуковых или магнитных счетчиках это область измерения расхода воды.
• Муфта счетчика – Фитинг, специально разработанный для установки счетчиков воды с резьбовым концом. Гнездовой конец, который крепится к измерителю, имеет накидную гайку с прямой трубной резьбой. перед закреплением в гайку вставляется прокладка. Никогда не используйте резьбовой герметик на резьбе расходомера и накидной гайке. Скользящая накидная гайка действует как соединение для снятия расходомера для ремонта или замены. Другой конец муфты счетчика представляет собой ниппель или хвостовик, как правило, размером с водопроводную трубу и, как правило, с наружной трубной резьбой NPT для постоянной установки в водопроводную систему с резьбовым герметиком.
• Резьба счетчика – В США счетчики воды соответствуют спецификациям Американской ассоциации водопроводных сооружений. AWWA имеет специальные стандарты размера резьбы для счетчиков воды, которые НЕ совпадают с конической трубной резьбой (NPT). Резьба счетчика не обеспечивает водонепроницаемого уплотнения, но на нее надевается накидная гайка, которая прижимает прокладку счетчика к поверхности втулки счетчика для водонепроницаемого уплотнения. Резьба AWWA не коническая, как резьба NPT, а прямая. они также называются на основе внутренних размеров, а не внешних, и на один размер больше, чем потоки NPS. (Резьба счетчика 3/4 дюйма на самом деле соответствует 1 дюйму NPS/NPST). НЕ используйте герметик для труб на резьбе счетчика.
• MDM — управление данными счетчиков — Программное обеспечение в офисе выставления счетов, которое считывает и регистрирует данные из показаний счетчиков, а также выполняет анализ для планирования расхода, потерь воды, сохранения и других нужд.
• MIU – Блок интерфейса счетчика. Обычно относится к интеллектуальному радиопередатчику или внешнему устройству сбора и связи для хранения и передачи показаний для автоматического считывания показаний счетчиков.
• Многоструйный – Измерительная технология на основе крыльчатки, в которой крыльчатка размещена в корпусе, а несколько струй воды проходят через несколько отверстий, окружающих крыльчатку, со всех сторон для равномерного распределения потока по крыльчатке со всех сторон.
• New Meter Accuracy – Стандарт AWWA, который обычно требует, чтобы новый счетчик поддерживал определенную точность в течение требуемого периода времени. Обычно 5 лет для жилых счетчиков.
• Обратный клапан – Небольшой клапан, обычно вставляемый на вход водомера, чтобы вода не могла течь в обратном направлении. Обычно это используется для предотвращения реверсирования счетчика в случае обратного потока воды или отказа устройства предотвращения обратного потока или обратного клапана. Они не отвечают требованиям безопасности, предъявляемым к настоящим противотокам, а лишь предотвращают скачки воды вперед и назад через счетчик.
• Нормальный диапазон расхода — Ожидаемый, стандартный и рекомендуемый диапазон расхода для работы расходомера с ожидаемой и приемлемой точностью. Использование выше или ниже диапазона может привести к неточности или повреждению глюкометра.
• Nutating Disk – Иногда его называют дисковым или дисковым измерителем, это технология измерения частичных разрядов. Обычно есть центральный шар с плоским круглым расширением, похожим на планету Сатурн с его кольцами. Кольца движутся вокруг центра вверх и вниз по мере того, как вода проталкивается через них.
• NSF (NSF-61g) — Национальный научный фонд — NSF-61G — это стандарт для тестирования и одобрения сантехнических материалов на отсутствие свинца и других вредных примесей для питьевой воды.
• Качающийся поршень — Качающийся поршень — это технология измерения частичного разряда, в которой цилиндрический поршень вращается внутри закрытой камеры в горизонтальной плоскости для измерения количества воды. Вода толкает поршень между входом и выходом.
• Импульсный выход – Выход электронного счетчика в импульсном формате. например, измеритель может генерировать один электронный импульс на каждые 10, 100 или 1000 галлонов. Импульс может поступать на удаленный регистр или электронное устройство. Внешнее устройство должно иметь возможность подсчитывать импульсы и суммировать их. У старых удаленных счетчиков часто был аналоговый импульс, выдаваемый регистром генератора. Более новые счетчики имеют цифровой импульс, выдаваемый устройством, работающим от батареи, или коммутируемым током (переключатель с сухим контактом)
.
• Позитивное смещение –  Технология измерения воды, при которой вся вода измеряется путем положительного смещения измерительного элемента. Теоретически вода не может пройти через измерительную камеру без перемещения измерительного элемента. Двумя распространенными типами являются качающийся поршень и нутирующий диск.
• Удаленный регистр —  Дополнительный регистр, обычно подключенный к регистру, установленному на счетчике, который можно установить на небольшом расстоянии от самого счетчика. Обычно устанавливается на наружной стене для считывания показаний счетчика в подвале или внутри здания без необходимости входа.
• Точность отремонтированных счетчиков — Стандарт AWWA, которому должны соответствовать счетчики, если они были отремонтированы или уже не новые. Обычно через 5 лет может образоваться некоторый износ или внутренние минеральные отложения.
• Обратный поток – Поток расходомера в направлении, не предусмотренном производителем. Большинство расходомеров имеют стрелку, указывающую правильное направление потока. Некоторые метры будут отсчитываться в обратном направлении, а другие нет. Обнаружение обратного потока в интеллектуальных счетчиках можно использовать для определения неправильной установки, попыток взлома счетчика, отказа обратных клапанов и других аномалий.
• Sensus Protocol (UI-1203) — Стандарт передачи данных из закодированного регистра на внешнее устройство, такое как радиопередатчик, электронный дисплей или сенсорная панель. Принят AWWA в качестве отраслевого стандарта.
• Одинарная струя (крыльчатка) – расходомер, в котором для измерения воды используется смещенная крыльчатка или крыльчатка. Одиночный реактивный поток воды перемещает колесо на одну сторону.
• Патрубок – Резьбовой входной или выходной конец счетчика
• Начальный расход — Начальный расход — это относительно новый термин, которым счетчик может начать измерение воды любого значения, хотя, возможно, и не с высокой точностью. Механическим счетчикам потребуется некоторая энергия давления для перемещения физического измерительного элемента, такого как рабочее колесо или турбина.
• Ультразвуковой измеритель (время прохождения, доплеровский) — Ультразвуковые измерители используют либо время прохождения, либо доплеровские звуковые волны для измерения потока воды. У них нет движущихся частей, но они работают с датчиками для измерения расхода воды и, следовательно, объема при заданной скорости. Они очень точны, не имеют движущихся частей, подверженных износу, не требуют сетчатого фильтра и могут быть установлены в нескольких конфигурациях, например, вертикально, где не может быть установлен измеритель ЧР.
• Регистр –  Обычно самая верхняя часть счетчика, которая отслеживает числовое использование счетчика на механическом одометре или в электронном виде на твердотельном счетчике. Это также может быть энкодер или импульсный регистр, который отправляет показания на внешнее устройство, такое как счетчик, пульт дистанционного управления, сенсорная панель или радио MIU
.
• Сетчатый фильтр —  Сетчатый фильтр — это фильтр или сетка, пропускающая воду, но задерживающая предметы и мусор, которые могут повредить внутренние компоненты счетчика. Сетчатые фильтры могут представлять собой небольшой экран на входной стороне счетчика или отдельное устройство, установленное перед счетчиком. Обычно они требуются для механических расходомеров, таких как PD, Multijet, Turbine и Compound. Обычно они не требуются для счетчиков без движущихся частей, таких как ультразвуковые и магнитные расходомеры.
• Пломба от вскрытия – устройство для опломбирования любых съемных частей счетчика для предотвращения несанкционированного вмешательства. Некоторые из них могут быть фирменными винтами, штифтами или крышками. некоторые из них представляют собой просто провода, продетые через отверстия в винтах или болтах и ​​закрытые устройством защиты от несанкционированного доступа.
• Touch Read (Также сенсорная панель, Read Pad, Touch remote) – счетчик с проводным выходом на внешний провод, идущий к индуктивной дистанционной сенсорной панели. Технология, при которой сенсорный считыватель может посылать индуктивный импульс на сенсорную панель, а счетчик отвечает закодированными показаниями счетчика. Настоящее касание технически не требуется, поскольку индуктивный сигнал может находиться на расстоянии до 1/2 дюйма от катушки.0008
• Турбинный (турбо) – Турбинные счетчики имеют пропеллерное устройство в потоке воды, которое движется вместе с потоком воды и преобразуется в регистр для измерения. счетчики с высоким расходом имеют турбинный измерительный элемент для высокого расхода, а также другую технологию для низкого расхода
• Колеса (энкодер) (значащие цифры) – Большинство механических счетчиков имеют ряд колесиков одометра, которые перемещаются и увеличивают расход воды. Электронные счетчики имеют цифры на ЖК-дисплее, которые имитируют то же самое. Счетчик с 6 движущимися колесами одометра называется «6-колесным энкодером». Если только последние 4 колеса отправляют выходной сигнал в электронном виде, это будет «4-колесный выход». Это относится либо к количеству движущихся цифр, либо к количеству значащих цифр, используемых для выставления счетов.

Руководство по установке счетчика воды: правила, положения, советы

Водопроводная система в любом здании в Нью-Йорке является жизненно важным компонентом санитарии и безопасности жильцов. Обязательным компонентом большинства водопроводных сетей является водомер. При установке счетчика воды установка должна соответствовать строгим правилам и нормам. Невыполнение этого требования может привести к серьезным проблемам, таким как нарушение кодекса, необходимость переделывать работу, штрафы или вызовы в суд.

Профессиональный сантехник с местной лицензией также должен установить все счетчики воды. Это обеспечивает правильную установку и исправное функционирование всех счетчиков воды.

Итак, какие правила и нормы необходимо соблюдать при установке счетчика воды? Продолжай читать.

Для установки счетчика воды требуются разрешения

Во-первых, вам необходимо получить разрешение перед установкой счетчика воды. Ваш лицензированный сантехник может получить это разрешение в Департаменте охраны окружающей среды (DEP). Частные лица не могут получить разрешения от DEP. DEP рассмотрит заявку вашего сантехника и проверит, имеет ли он квалификацию для установки счетчика воды. Они также проверят готовую установку, чтобы убедиться, что она соответствует всем требованиям. Департамент охраны окружающей среды Нью-Йорка также пломбирует счетчик, чтобы предотвратить кражу воды.

Утвержденный счетчик должен быть установлен и зарегистрирован.

После того, как ваш сантехник получил необходимое разрешение, он может приступить к установке счетчика воды. Но имейте в виду, что можно использовать только утвержденный счетчик воды. Это означает, что тип счетчика воды должен быть указан на веб-сайте DEP. Имейте в виду, что существуют различные типы счетчиков, каждый из которых имеет определенное допустимое использование. Кроме того, вы также должны подать заявление на установку счетчика воды в DEP. Это делается путем подачи Сертификата соответствия (C of C). C из C доказывает, что установка следовала коду соответственно.

Выберите правильное место

Теперь, когда вы знаете, какой тип водомера установить, вам нужно выбрать правильное место для него. Место расположения счетчика воды должно быть легко доступным для обслуживания и ремонта. Он также должен быть вдали от любых источников тепла или холода. Это необходимо для предотвращения замерзания или перегрева счетчика воды. Счетчики воды также должны находиться на определенном расстоянии от регулирующего клапана основной линии обслуживания.

Кроме того, вам также потребуется 12-дюймовый зазор от края измерительной коробки и 36-дюймовый зазор над измерительной коробкой. Это обеспечивает лучшую читаемость и доступность счетчика воды для обслуживания. Все современные счетчики воды также имеют дистанционный считыватель показаний счетчика; прошли те времена, когда требовался доступ для считывания показаний счетчика.

Счетчики воды должны быть защищены от низких температур

Использование только разрешенных и не содержащих свинца материалов

Установка счетчиков воды строго требует использования одобренных материалов. Это делается для того, чтобы счетчик воды работал исправно и не вызывал никаких проблем в будущем. При установке счетчика все трубы, фитинги и клапаны должны быть изготовлены из одобренных материалов. Счетчик воды должен быть надежно закреплен и опираться либо на стену, либо на пол. Одним из требований к материалам является то, что сам счетчик воды и все материалы не содержат свинца.

В соответствии с нью-йоркскими нормами и правилами, управление водоснабжения должно опломбировать все перепускные клапаны и счетчики воды. Эти пломбы должны оставаться на месте, если их не сломал уполномоченный сотрудник Департамента или лицензированный мастер-сантехник. Сломанная печать без разрешения будет считаться нарушением, влекущим за собой немедленные действия и большие штрафы.

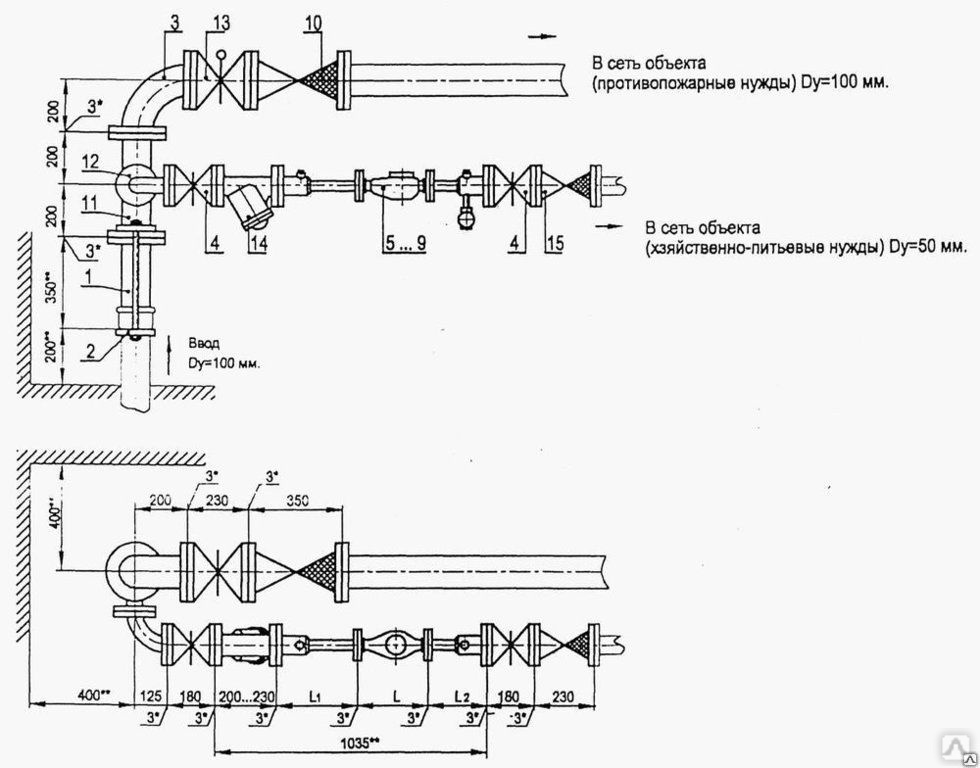

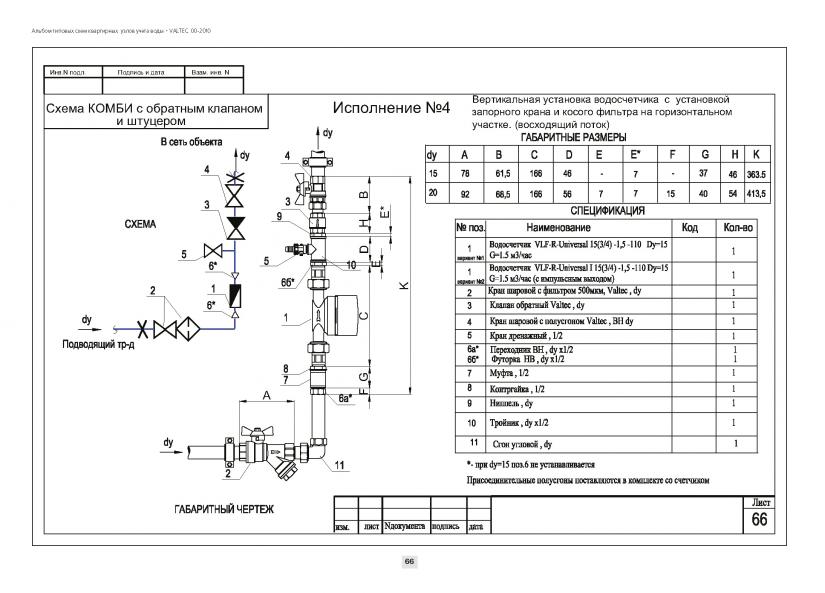

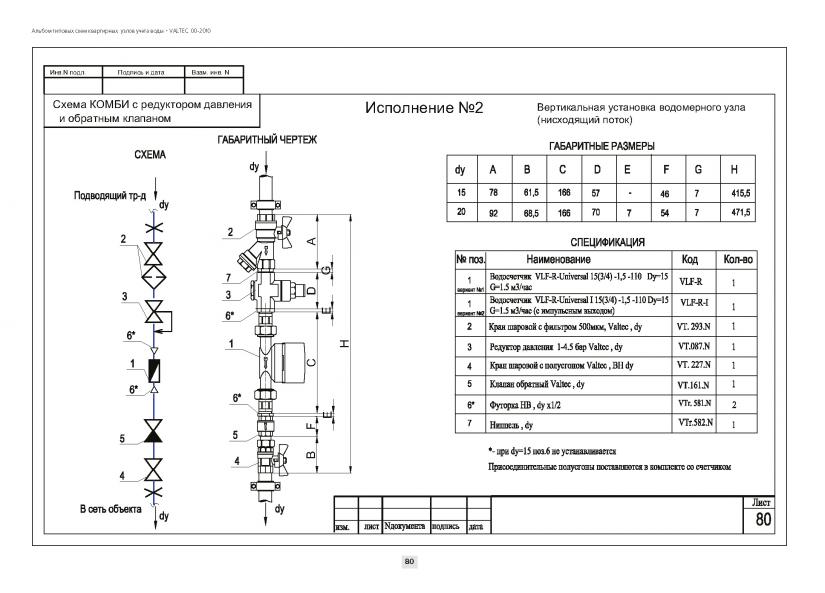

Утвержденная схема установки счетчика воды

Установка счетчика должна соответствовать утвержденным схемам установки

После того, как все материалы будут в наличии и правильное расположение проверено, ваш сантехник может приступить к установке. Но перед этим убедитесь, что у вас есть копия утвержденной схемы установки. Это поможет вам правильно установить водомер согласно коду.

Лицензированный сантехник должен следовать инструкциям по установке на утвержденной схеме. Эти инструкции помогут им правильно установить счетчик воды и все остальные компоненты системы.

Не допускаются выпуски или соединения перед счетчиком

Одно из наиболее важных правил, которым необходимо следовать при установке счетчика воды, заключается в том, что перед счетчиком не должно быть выходов или соединений. Это обеспечивает бесперебойный поток воды, но, что более важно, исключает возможность кражи воды. Профессионалы используют муфту счетчика воды, чтобы соединить два отрезка трубы вместе. Муфты используются для подключения каждой стороны счетчика к вашей сантехнике.

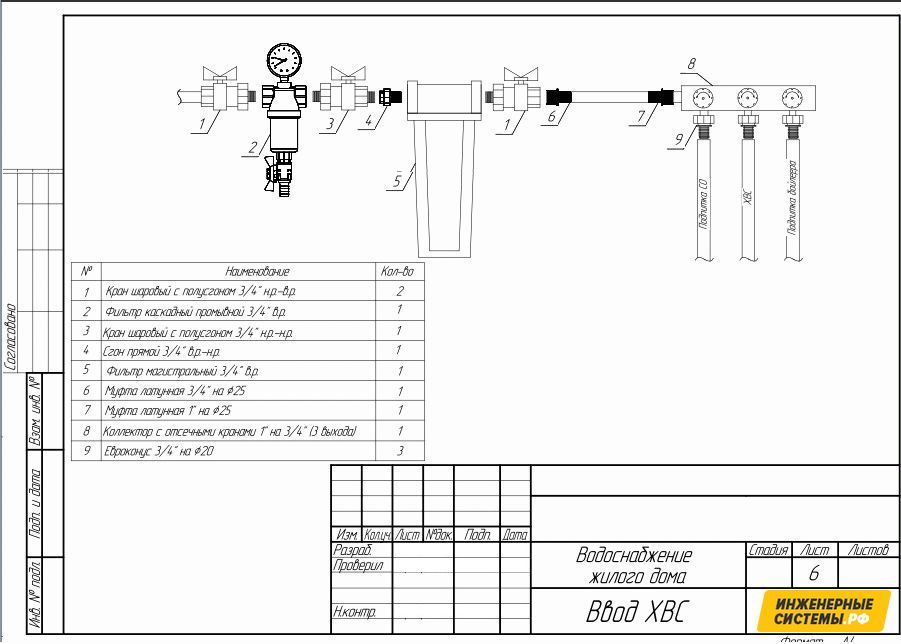

Правильная последовательность фитингов для установки счетчика воды

• На линии водопровода должен быть главный регулирующий клапан
• После 1-го главного регулирующего клапана, но до счетчика требуется регулирующий клапан счетчика
• Водомер устанавливается непосредственно после регулирующего клапана счетчика (без выходов или штуцеры могут быть установлены до счетчика)
• После водомера необходимо установить контрольный тройник и отвод. На выходе после контрольного тройника не должно быть резьбы (не допускается подключение к нему шланга).
• Со стороны дома на испытательном тройнике находится выпускной клапан счетчика

Счетчики ответвления (как показано на рисунке выше) не считываются DEP

Теперь, когда мы рассмотрели некоторые правила и нормы установки счетчиков воды в Нью-Йорке , давайте теперь разберемся с Местным законом 53 и всеобщим законом измерения.

Понимание местного закона 53 и Закона об универсальном счетчике

Местный закон 53, принятый в 1985 году, помогает экономить воду в Нью-Йорке и его окрестностях. Он требует, чтобы все здания, подключенные к городскому водоснабжению, имели водомеры. Люди, у которых есть счетчик воды, как правило, более осторожно относятся к использованию воды и уважительно относятся к тому, что вода является товаром, которым она является.

Закон также требует, чтобы владелец здания подал запрос в Департамент охраны окружающей среды (DEP) на утвержденный счетчик воды. Владелец здания должен установить водомер как можно скорее после того, как он получит одобрение своего запроса.

В дополнение к Местному закону 53 существует также Закон о всеобщем учете. Этот закон требовал установки счетчиков воды в каждом доме в пределах города в течение 10 лет.

В законе также указан способ установки, обеспечивающий удобочитаемость даже с улицы. Это обеспечивает надлежащий контроль за водопотреблением каждого объекта.

Если вы планируете установить счетчик воды на своем участке, важно соблюдать все правила и нормы. Это гарантирует правильную установку вашего счетчика воды и то, что вы не нарушаете никаких законов.

Если вы хотите установить счетчик воды и не знаете, с чего начать, свяжитесь с Балканской канализацией и водопроводом сегодня. Balkan является одной из ведущих компаний по установке счетчиков воды в Нью-Йорке и имеет более чем 70-летний опыт работы.

Помимо установки счетчиков воды, мы предлагаем широкий спектр услуг. Наши услуги включают в себя ремонт, замену и модернизацию канализационных и водопроводных сетей дома. Также мы предлагаем полный спектр услуг по прочистке канализации. Итак, если вам нужен бытовой или коммерческий счетчик воды или работы по подземной сантехнике, мы вам поможем. Спустя более 70 лет и более 80 000 довольных клиентов Balkan — это команда, которой вы доверяете.

Для получения дополнительной информации о счетчиках воды и их установке посетите наш веб-сайт или свяжитесь с нами прямо сейчас.

Счетчики воды – Район водоснабжения и санитарии Игл-Ривер

Водомер требуется для всех учетных записей, которые получают воду и канализацию.

Плата за покупку водомеров

Водомеры обычно располагаются внутри здания для предотвращения замерзания и обычно располагаются в техническом помещении, подвале, рядом с водонагревателем или в котельной.

Сотрудникам округа не нужно приходить к вам домой, чтобы снять показания счетчика для целей выставления счетов, потому что мы используем систему радиопередачи (MXU), которая передает радиосигнал нашим приемникам для записи.

MXU питается от батареи. Если батарея разряжена, она уведомит нас, и мы свяжемся с вами, чтобы договориться о замене.

Можно взять напрокат гидрантный счетчик, если у вас нет доступа к воде из дома или строительной площадки. Пожалуйста, свяжитесь с нами для получения копии формы краткосрочной аренды (менее 30 дней).

Долгосрочная аренда счетчика гидранта (более тридцати дней) утверждается в каждом конкретном случае и может предоставляться при особых обстоятельствах. Пожалуйста, свяжитесь с нами по телефону 970.476.7480 для получения дополнительной информации.

Депозит, включая стоимость установки, должен быть оплачен наличными или чеком до назначения времени установки.

Если вы считаете, что ваш счетчик не работает должным образом, свяжитесь с нами, и мы бесплатно направим вам технического специалиста для расследования высокого или низкого использования.

• Backflow / Cross-Connection
• Approved Water Meter Diagrams

Contents

• • 0. 0.1 Backflow / Cross-Connection
• 1 Backflow / Cross-Connection
  • • 1.0.1 Утвержденные схемы счетчиков воды
• 2 Утвержденные схемы счетчиков воды

Обратный поток / перекрестное соединение

Обратный поток / перекрестное соединение

Миллионы долларов ежегодно тратятся на защиту источников питьевой и санитарной воды округа Игл-Ривер. , системы водоснабжения и очистные сооружения – всем важна качественная чистая вода. Однако даже при самой лучшей инфраструктуре качество нашей воды может быть поставлено под угрозу из-за единственного перекрестного соединения. Перекрестное соединение происходит там, где очищенная и защищенная питьевая вода встречается с внешней средой. Любая ванна, раковина, стиральная машина/посудомоечная машина или туалет являются потенциальной перекрестной связью.

Существует два типа перекрестных соединений: малоопасные и высокоопасные. Низкая опасность – это любая форма загрязнения, которая ухудшает качество воды, но не представляет опасности для здоровья. Малоопасное загрязнение может изменить цвет, вкус и/или запах нашей воды, но не нанесет никакого вреда здоровью человека. Когда загрязняющее вещество способно нанести вред здоровью, оно считается высокоопасным. Высокие опасности могут варьироваться от незначительных раздражений до экстремальной ситуации госпитализации или даже смерти.

Давление в большей части районной системы значительно превышает 100 фунтов на квадратный дюйм. Высокое давление — наша первая и лучшая защита от загрязняющих веществ, попадающих в нашу чистую питьевую воду. Однако даже в самой лучшей системе бывают ситуации, когда высокое давление может быстро упасть до опасного уровня. Когда давление в системе общественного водоснабжения становится низким, тогда возможно, что в системе потребителя будет большее давление, чем в общественном водоснабжении. Иными словами, бывают ситуации, когда вода может поступать от потребителя (возможно, небезопасного) в систему общего водоснабжения – это обстоятельства, при которых может возникнуть противоток.

Обратный поток может возникать двумя способами. Самый распространенный способ называется «обратным сифонированием». Обратный сифон – это когда давление в системе питьевой воды падает ниже нуля и начинает тянуть личную систему водоснабжения клиента. Разрывы магистральных трубопроводов для нужд пожаротушения могут вызвать такой перепад давления.

Другая ситуация, когда может возникнуть противоток, называется «противодавление». Обратное давление – это когда давление в системе заказчика выше, чем в водопроводной системе общего пользования. Хотя это редкость, это одна из самых опасных форм обратного потока из-за его тесной связи с промышленным оборудованием и потенциального присутствия опасных загрязняющих веществ, таких как гликолевые растворители. Сантехнические правила и проверки предназначены для предотвращения обратного давления, однако, если клиент изменит конфигурацию после проверки, опасная конфигурация обратного потока может остаться незамеченной. Сантехнические системы никогда не должны иметь конфигурации, в которых может возникнуть обратное давление.

В связи с повышением осведомленности было предпринято много шагов для защиты нашей воды от риска обратного потока и перекрестных соединений. Одним из таких шагов является разработка программ противотока местными поставщиками воды. Обычно есть два основных шага к успешной программе обратного потока. Первым этапом является установка обратного устройства на месте подключения водопроводной сети к потребителю. Надлежащее защитное устройство обратного потока имеет два или более клапана, предназначенных для предотвращения обратного направления воды, предотвращая обратный поток. Большинство клапанов имеют простую конструкцию, открываются при подаче воды из водопровода к потребителю. Если поток меняется на противоположный, клапан закрывается, предотвращая обратный поток. Наличие двух и более клапанов обеспечивает безопасность нашей общественной питьевой воды. Чтобы быть в безопасности, каждое устройство должно быть тщательно отобрано по назначению и периодически тестироваться.

Вторым шагом успешной программы обратного потока является регулярное тестирование устройств для обеспечения надлежащего рабочего состояния. Все устройства обратного потока являются механическими и со временем выходят из строя. Тестирование имеет решающее значение для обеспечения безопасности нашей общественной воды. Чтобы отремонтировать до того, как произойдет сбой, штат Колорадо настаивает на ежегодном тестировании всех устройств, которые защищают от известного риска. Задача поставщика воды — оценить, какие соединения находятся под угрозой, и обеспечить ежегодное тестирование устройств.

По любым вопросам обращайтесь к нам.

Утвержденные схемы счетчиков воды

Утвержденные схемы счетчиков воды

Перейти к навигации

Вернуться к началу содержимого

Отдел водомеров – город Форт-Коллинз

Время работы: будние дни, с 7:00 до 15:30.
Телефон: 970-212-2900
Экстренные службы в нерабочее время: 970-221-6700

Бригада счетчиков воды коммунальных служб приезжает к потребителю для проведения технического обслуживания.

Fort Collins Utilities владеет и обслуживает водомеры и модули, связанные с коммерческой и жилой недвижимостью.

Когда требуется техническое обслуживание внутреннего счетчика, коммунальные службы назначат встречу с текущим клиентом. Никаких назначений не требуется, если счетчик или модуль находится снаружи.

Следующие задачи технического обслуживания обеспечивают точное и надежное измерение расхода воды:

• Профилактическое обслуживание. Ежегодная замена счетчика в зависимости от возраста или общего потребления счетчика или срока службы батареи модуля.
• Корректирующее обслуживание — ремонт или замена счетчиков, проволоки, устройств для измерения руды, которые были повреждены или не работают должным образом.
• Новое строительство — проверьте настройку счетчика, установленную строителем, установите счетчик, провод и считывающее устройство.

Обязанности коммунальных служб:

• Обслуживание счетчика воды, считывающего устройства и провода, соединяющего счетчик и считывающее устройство
• Проверка счетчиков на точность
• Замена счетчиков по мере необходимости
• Прекратить подачу воды, если доступ к счетчику запрещен или заблокирован
• Перемещение счетчиков из подполья в яму счетчика, установленную коммунальным предприятием

Обязанности владельца недвижимости:

• Держите счетчики, считывающие устройства, измерительные ямы и бордюр свободными и свободными от препятствий
• Разрешить доступ для чтения, обслуживания и ремонта
• Защита от повреждений и замерзания
• Защита и ремонт устройства настройки расходомера, клапанов и измерительных колодцев

Любые изменения существующих внутренних или внешних настроек счетчика должны быть одобрены и проверены Коммунальным предприятием и соответствовать Спецификациям нового строительства.

Установлен счетчик салона и счетчик воды.

Счетчики воды должны быть установлены до выдачи Свидетельства о вводе в эксплуатацию.

Все ирригационные и бытовые услуги размером 1,5 дюйма и более должны быть измерены до того, как услуга может быть использована.

Противопожарные линии не измерены.

Застройщик обязан предоставить, установить и организовать проверку установки счетчика воды до установки счетчика.

Коммунальные службы несут ответственность за проверку установки счетчика, кабелепровода или ямы для счетчика, установку счетчика, провода и считывающего устройства.

Информация об установке счетчика воды в новом строительстве

Процедуры учета воды в новом строительстве (PDF, 31 КБ)

Спецификации линий обслуживания, счетчиков и вспомогательного оборудования (PDF, 60 КБ)

Плата за развитие водоснабжения и водоотведения

Чертежи подробной спецификации счетчика воды

, деталь 11 (PDF, 51 КБ) — типичная служба водоснабжения

Деталь 14 (PDF 60KB) – Стандартная внутренняя настройка для счетчиков воды 3/4 и 1″

Деталь 14 Справочник по установке

Деталь 15 (PDF 72KB) – Стандартная внешняя настройка для счетчиков воды 3/4 и 1″

Деталь 15 Справочник по установке

Деталь 16-A (PDF 89KB) — стандартная настройка для счетчиков воды 1 1/2″ и 2″ — вид сбоку

Деталь 16-B (PDF, 42 КБ) — стандартная настройка для счетчиков воды 1 1/2 дюйма и 2 дюйма — вид сверху

Деталь 16-A&B Справочник по установке

Деталь 17-A (PDF, 65 КБ) — стандартная настройка для 3 и 4 дюймов — вид сверху

Деталь 17-B (PDF 109KB) — стандартная настройка для 3 и 4 дюймов — вид сбоку

Деталь 17-C (PDF, 73 КБ) — стандартная настройка для 3 и 4 дюймов — вид с торца

Дополнительные ресурсы

По вопросам, касающимся выставления счетов, использования большого количества воды, консервации и временных счетчиков пожарных гидрантов, звоните 970-212-2900.

---

Знаете ли вы?

Ношение дополнительного слоя одежды зимой и понижение температуры термостата на несколько градусов может помочь сэкономить деньги и энергию.

Выключение света и приборов, когда они не используются, экономит энергию

Изоляция труб с горячей водой, ведущих от водонагревателя, помогает предотвратить охлаждение горячей воды до того, как она попадет в кран.

Понимание вводов водопровода и счетчиков воды

Об авторе:

Дон Реннер — бывший оператор завода и автор книги «Практическое обслуживание оборудования для водоснабжения и водоотведения». Он также является членом редакционно-консультативного совета Water Engineering & Management.

Обновлено 03.08.21

Универсальных вариантов нет в словаре большинства водоканалов, когда речь идет о входных линиях водоснабжения. Вход водопровода в здание может быть простым или сложным в зависимости от здания и того, что в нем находится. Даже водоснабжение жилых домов может стать предметом разногласий при определенных условиях. Звучит запутанно? На самом деле этого не должно быть, если местный муниципалитет / коммунальное предприятие имеет набор правил, в которых четко прописано, как должна быть установлена ​​​​водопроводная система и какие компоненты размещаются в водопроводной линии, а также кем и по какой цене.

Есть три важных компонента, которые необходимо учитывать при вводе водопровода: счетчик воды, локальное/дистанционное считывающее устройство и устройство предотвращения обратного потока. Обычно устройства предотвращения обратного потока рассматриваются только для коммерческого/промышленного применения, но их также следует размещать на линиях обслуживания жилых помещений, когда жилое помещение используется в качестве коммерческого учреждения (например, парикмахерская, стрижка собак, обработка фотографий и т. д.). При правильных условиях эти жилища могут быть источником заражения. Однако найти эти домашние предприятия может быть сложно, поскольку они часто не вешают вывеску, рекламирующую их присутствие.

СВЯЗАННЫЕ: Выбор подходящего счетчика воды

В этой серии статей каждая из отдельных функций или компонентов входной линии будет описана как отдельные элементы, а также подробно описано, как каждый из них можно использовать или разместить. Дополнительная информация в каждой статье будет содержать описание рабочих характеристик каждого устройства, а также некоторые советы по обслуживанию и ремонту. В статьях не рассматриваются водозапорные клапаны или устройства.

Коммерческие счетчики воды

Счетчики воды всегда вызывают наибольший интерес, потому что все знают об их важности для получения дохода коммунальным предприятием. (По крайней мере, автор надеется, что ваши счетчики приносят доход.) Однако счетчики воды также предоставляют такую ​​важную информацию, как запись расхода, обеспечение соотношения производства и потребления, помощь в выявлении утечек в собственности и выявление незаконного использования воды. Последнее происходит, когда владелец собственности использует воду не от подключения к питьевой воде.

Счетчики воды производятся рядом различных компаний и в различных стилях. Следует помнить, что большинство счетчиков воды изготавливаются в соответствии со стандартами, разработанными в отрасли. Счетчики, изготовленные для использования в Соединенных Штатах, изготавливаются в соответствии со стандартами Американской ассоциации водопроводных сооружений (AWWA) (таблица 1). Это означает, что физическая конструкция имеет одинаковые размеры и что внутренние части каждого типа также имеют некоторые сходные характеристики, хотя они не являются ни одинаковыми, ни взаимозаменяемыми.

Выбор счетчика всегда основывается на предпочтениях и опыте коммунальных служб. В большинстве утилит используются два или три разных типа от одного или нескольких производителей. Выбранный тип должен основываться на максимальном расходе холодной воды через коммуникационную линию к зданию. Бытовые счетчики обычно имеют размер 3/4 дюйма (или немного меньше) и подключаются к линии обслуживания 1 дюйм. Счетчик меньшего размера приемлем, поскольку расход воды в жилых помещениях редко превышает 25 галлонов в минуту (номинальный расход для счетчика). В случаях, когда расход больше, можно установить расходомер 1 дюйм, но это часто снижает способность расходомера точно регистрировать утечки или очень малые расходы (1/8 галлонов в минуту или меньше). может работать с двумя водяными шлангами и смывным унитазом без какого-либо отрицательного воздействия на поток и давление воды.

Многоквартирные, коммерческие и промышленные счетчики воды должны быть рассчитаны на максимально ожидаемый расход, а не на размер линии обслуживания, входящей в здание. Имеются опубликованные таблицы, которые могут помочь коммунальным предприятиям определить правильный размер для различных свойств и приложений в зависимости от количества приспособлений и приблизительного использования.

Услуги водоснабжения, для которых требуются счетчики диаметром более 2 дюймов, нуждаются в составном счетчике. Составные счетчики состоят из небольшого счетчика (от 3/4 до 1 дюйма) для малых потоков и большего счетчика для больших потоков. Такое расположение позволяет утилита для регистрации всего использования низкого расхода, которое происходит, когда один кран включается на короткие промежутки времени.

Здания, построенные с системами пожаротушения, также должны быть оборудованы счетчиками воды на системе противопожарной защиты. В некоторых случаях противопожарный трубопровод отделен от водопровода питьевой воды, а в других случаях к зданию подключается только один крупный водопровод, обеспечивающий обе потребности.

Здания с отдельными системами противопожарной защиты должны быть оборудованы контрольным извещателем, регистрирующим расход пожарной линии. Кроме того, расходомер должен быть сконструирован с малым расходомером для регистрации любого используемого небольшого расхода. Другим вариантом является использование комбинации составного и пожарного расходомера.

Конструкция малых водомеров

Водосчетчики бывают четырех основных типов: объемные, многоструйные, одноструйные и турбинные (рис. 1). Кроме того, есть некоторые электронные счетчики, но их использование не так широко распространено. Обозначения относятся к расходу воды через счетчик и способу измерения и регистрации расхода.

Корпус счетчика может быть изготовлен из бронзы, латуни или пластика и обычно доступен из различных материалов от любого производителя. Внутренняя измерительная камера изготовлена ​​из термопластичного компаунда и может быть заменена как единое целое. Регистр или записывающий компонент монтируется снаружи корпуса и часто приводится в действие магнитом. До сих пор могут использоваться очень старые счетчики с механическим приводом, но они редки.

Работа измерительной камеры зависит от типа конструкции счетчика. Счетчики объемного типа обычно имеют нутирующий диск или колеблющийся поршень в измерительной камере. Вода поступает в камеру через отверстие сбоку и течет через диск или поршень, высвобождаясь через другое боковое отверстие.

Каждое устройство, измеряющее расход воды, выполняет разные действия. Осциллирующие поршневые расходомеры передают свое движение шпинделю, установленному в верхней части корпуса и снабженному магнитом. Вода, протекающая через поршень, вращает магнит, который затем приводит в действие записывающий механизм.

Измерительные устройства с нутирующими дисками качаются внутри камеры и не вращаются. Однако колебательное движение сдерживается нижним шаром и гнездом, и только маленький шпиндель наверху совершает круговое движение. Это круговое движение передается соединительным звеном во вращательное движение, которое приводит в движение магнит, установленный на шпинделе, снаружи камеры. Этот магнит приводит в действие вторичное устройство в записывающем механизме.

Многоструйные счетчики также изготавливаются со съемной термопластовой измерительной камерой. Однако в этих счетчиках вода поступает в нижнюю часть камеры и течет вверх мимо рабочего колеса (или ротора), которое выглядит как ряд лопастей, отходящих от ступицы, установленной на опорных валах. Вода, протекающая мимо лопастей, заставляет их вращаться вокруг своей оси. Верхний вал имеет на своем конце магнит, который передает вращательное движение крыльчатки другому устройству в записывающей головке.

Некоторые новые модели многоструйных расходомеров имеют специальный внешний корпус, расположенный под прямым углом к ​​резьбовым соединениям сервисной линии. Эта установка позволяет воде входить сбоку корпуса, а затем течь вверх через рабочее колесо. Преимущество состоит в том, что линия обслуживания счетчика не должна быть горизонтальной, при этом расход воды измеряется так, как если бы он находился на горизонтальной плоскости.

Одноструйные счетчики состоят из корпуса из бронзы, латуни или сплава, в котором находится измерительная крыльчатка и камера, расположенная немного не по центру по отношению к патрубкам потока воды. Вода, поступающая в корпус, направляется через одно отверстие в камеру рабочего колеса. Вода, обтекающая крыльчатку по касательной, заставляет ее вращаться вокруг опорной оси. Это вращение приводит в действие магнитную муфту записывающей головки.

Турбинные счетчики обычно изготавливаются из бронзы или латуни, хотя могут использоваться и некоторые другие сплавы. Измерительная камера изготовлена ​​из термопластичного материала и вынимается из основного корпуса. Рабочее колесо (ротор) установлено горизонтально внутри измерительной камеры на наборе опорных шпинделей/валов. Измерительная камера часто оснащена рядом выпрямляющих лопастей, которые контролируют направление воды, поступающей в камеру рабочего колеса.

Вода, проходящая через камеру, заставляет вращаться рабочее колесо. Поскольку это вращение параллельно потоку воды, необходим набор червячных или конических шестерен, чтобы изменить направление движения таким образом, чтобы оно было перпендикулярно потоку воды. Это изменение направления позволяет магниту, расположенному на конце вала, магнитно соединяться с записывающим устройством в верхней части корпуса.

Разновидностью турбинного счетчика является пропеллерный счетчик. В счетчике этого типа используется коническая изогнутая крыльчатка, помещенная в открытую трубу для регистрации расхода воды. Эти счетчики используются в качестве счетчиков продукции (колодцев и заводских стоков) или счетчиков пожарных гидрантов, а не счетчиков потребления из-за их неспособности регистрировать низкие расходы.

Конструкция большого счетчика воды

Существует несколько различных типов больших счетчиков, используемых в коммерческих, многоквартирных и промышленных целях. Однако эти счетчики не имеют специальных или иных методов измерения расхода воды. Вместо этого они используют комбинацию одного или нескольких из тех типов расходомеров (прямого смещения, турбины и т. д.), которые обсуждались ранее.

Некоторые счетчики (11/2 дюйма и 2 дюйма), используемые в четырех- и шестиквартирных многоквартирных домах, по-прежнему могут быть одним счетчиком, как описано ранее. Единственная разница заключается в их физических размерах, максимальной пропускной способности (120-170 галлонов в минуту) и потере низкой точности потока. Однако, если в здании есть другие жилые помещения или более высокий расход, то обычно используется составной счетчик.

Преимущество составного расходомера по сравнению с одиночным расходомером заключается в его способности более точно регистрировать малые расходы, при этом обеспечивая такой же высокий расход и помещаясь в том же общем пространстве. Например, один 2-дюймовый дисковый расходомер имеет диапазон расхода от 1 1/2 галлонов в минуту до 170 галлонов в минуту с непрерывной оценкой 100 галлонов в минуту. 2-дюймовый составной расходомер того же производителя имеет диапазон расхода от 1/4 галлонов в минуту до 170 галлонов в минуту. непрерывный поток. Если бы это была шестиквартирная квартира, от 15 до 20 процентов используемой воды составляли бы менее 11/2 галлонов в минуту.

Составные расходомеры обычно изготавливаются размерами от 2 до 6 дюймов и имеют разные диапазоны расхода для каждого размера. Как правило, диапазон измерения низкого расхода находится где-то между 1/4 и 1/2 галлона в минуту, а высокий расход простирается примерно до 1500 галлонов в минуту. Некоторые производители также выпускают 8-дюймовые расходомеры с расходомером от 1 до 2000 галлонов в минуту.

Счетчики смесей (рис. 2) обычно состоят из небольшого расходомера, который может измерять до 25 галлонов в минуту, и турбинного расходомера, который обрабатывает остальную часть расхода. производители помещают их в единый литой бронзовый или латунный корпус, выполненный с фланцевыми соединениями.Поскольку все они изготавливаются в соответствии со стандартами AWWA, внешние размеры обычно одинаковы, с некоторыми физическими отличиями.Кроме того, некоторые производители изготавливают составные счетчики с другими чем один корпус, чтобы они могли вместить свои индивидуальные стили измерителя.0003

Те счетчики, которые имеют общий корпус, обычно имеют какую-либо отводящую пластину или клапан, расположенный внутри основного корпуса счетчика. Назначение отводящего устройства – направить поток воды в нужную часть счетчика. Поэтому, когда поток становится больше, чем верхний предел малого расходомера, ворота открываются, и вода направляется в турбину с большим расходом или записывающее устройство. В некоторых случаях составной счетчик имеет отдельные записывающие головки для отдельных измерительных устройств, в то время как в других случаях поставляется одно записывающее устройство.

Противопожарные счетчики — это еще один счетчик большого типа, который обычно можно найти в промышленных, коммерческих и многоквартирных (квартирных или многоквартирных) зданиях, в которых есть системы пожаротушения. Однако эти счетчики изготавливаются самых разных типов (рис. 3). Тот, который выбирается для любого конкретного приложения, будет зависеть от коммунального предприятия, обслуживающего имущество, и правил, которым они следуют. Не у всех одинаковые требования.

Например, некоторые коммунальные службы не заботятся о том, сколько воды используется в системе орошения здания. Для этих применений простая проверка детектора с помощью небольшого байпасного расходомера зафиксирует только небольшое количество воды, используемой для тестирования или промывки, и практически не зарегистрирует воду, если система активирована. Другим коммунальным службам нужен точный учет всей использованной воды, и им требуются счетчики пожарной линии, оснащенные счетчиками составных и магистральных линий. Обычно это от 6 до 12 метров.

Как правило, измерительная камера пожарного счетчика является счетчиком пропорционального типа и не изготавливается с индивидуальным корпусом или камерой. Вместо этого измерительная секция похожа на многоструйную камеру, расположенную в верхней части корпуса. Расположение измерительной секции обеспечивает беспрепятственный проход воды из системы пожаротушения через счетчик. Это также предотвращает повреждение измерительной секции в случае, если подрядчик оставил что-то крупное в трубе. Однако во многих новых установках перед расходомером необходимо установить сетчатый фильтр, чтобы предотвратить такое повреждение. Эти сетчатые фильтры рассчитаны и изготовлены таким образом, чтобы не было ограничений для потока воды. Вот как обойти счетчик воды с помощью трубы.

Размер и выбор коммерческого водомера

Выбор водомера для здания обычно основывается на предыдущем опыте или существующих критериях. Если нет доступных предыдущих данных, выбор должен быть основан на спросе или предполагаемом потреблении здания с использованием некоторых существующих формул потока устройств. Этот счетчик никогда не должен основываться на размере линии водоснабжения, если только здание не имеет противопожарной защиты.

Рассчитать потребность в воде для приложения несложно, но для этого требуется набор строительных планов или проверка на месте. Поскольку инспекция на месте может быть проведена только при почти завершенном здании (немного поздно выбирать счетчик), обычно необходимы планы. Лучшее время для рассмотрения плана — во время подачи заявки на разрешение и до начала любого строительства.

Большинство производителей счетчиков, а также AWWA имеют таблицы, в которых указаны нормы потребления различных строительных приспособлений. Использование этих таблиц и подсчет количества светильников обеспечит максимальный спрос на здание. Затем эту сумму можно изменить в соответствии с фактическим спросом, оценив количество светильников, которые будут использоваться в любой момент времени.

Например, если здание представляет собой многоквартирный дом из четырех квартир, потребность в воде может основываться на трех из четырех квартир, использующих одно и то же оборудование, например, душ по утрам в сочетании с парой туалетов. (туалеты) и уборные (умывальники). Затем этот прогнозируемый максимальный расход в галлонах в минуту можно сравнить с пропускной способностью производителя расходомера для данного размера расходомера. Если прогнозируемый расход составляет 50 галлонов в минуту, то потребуется расходомер со стандартной пропускной способностью выше этого значения.

Большинство счетчиков имеют избыточную мощность по сравнению с нормальным рабочим диапазоном. Однако это превышение никогда не должно использоваться в качестве основы для выбора расходомера. Он лишь обеспечивает подушку для пиковых потоков, которые не имеют большой продолжительности. Опять же, не забудьте проверить низкий рейтинг расхода на расходомере. Улавливание утечек, происходящих в старых зданиях, не только обеспечивает доход, но также может помочь коммунальным предприятиям предупредить владельца здания о проблеме и сэкономить воду.

Полноразмерные счетчики могут использоваться для промышленных применений с большими линиями обслуживания. Даже если в настоящее время в здании нет внутреннего спроса на 8-дюймовую линию, проще установить 8-дюймовую противопожарную линию или составной счетчик, чем пытаться рассчитать, каким станет потребление здания в ближайшие годы. Когда линия обслуживания (от 16 дюймов до 24 дюймов) больше, чем размер счетчика, линия обслуживания может быть объединена для размещения двух или более счетчиков небольшого размера, которые будут обеспечивать такой же объем потока, как и линия обслуживания.

Здания (коммерческие счетчики воды), которые имеют системы противопожарной защиты, но имеют лишь небольшую потребность в воде, требуют другого метода выбора счетчика воды. Для этих применений питьевая вода для здания часто отводится от основной линии и не требует полноразмерного счетчика. Чтобы быть наиболее эффективной, система противопожарной защиты должна быть оснащена контрольным счетчиком извещателя (включая сетчатый фильтр), а на малой линии должен быть счетчик, соответствующий требованиям светильников.

Установка коммерческого счетчика воды

Все счетчики воды должны быть установлены в соответствии с инструкциями производителя. Они должны быть расположены в доступном месте, защищенном и имеющем достаточно места для работы. Если счетчик представляет собой составной или более крупный тип, то необходимо учитывать размер или тип испытательного оборудования, которое будет использоваться. Он должен учитывать возможность безопасного сброса испытательной воды без причинения ущерба зданию водой.

Поскольку многие электрики заземляют электрическую систему на водопроводные трубы, необходимо уделить внимание защите счетчика и всех, кто работает с системой, от блуждающих электрических токов. Обычно это достигается установкой перемычки через счетчик, а также заземлением электрической линии на входящей стороне линии обслуживания. Во многих новых постройках из-за изменений в электротехнических нормах требуется отдельный заземляющий стержень для электроснабжения, расположенного за пределами здания. В некоторых случаях это необходимо, поскольку устанавливаемые новые пластиковые коммуникации не обеспечивают возможности заземления.

Проверка счетчиков воды

Проверка счетчиков часто вызывает споры. Для начала нужны деньги. Это также доставляет неудобства владельцу недвижимости, а также мешает нормальному распорядку дня. Однако почти во всех случаях затраты на проверку и замену счетчика (при необходимости) более чем компенсируются увеличением дохода в течение срока службы счетчика. Это особенно актуально для районов со средним или более высоким расходом воды. Тщательный и хорошо продуманный план – лучший подход.

Частота проверки счетчика зависит от нескольких факторов: размер счетчика, качество воды, использование, обращения в службу поддержки и область применения. Производители и другие ассоциации (AWWA) рекомендовали стандартное время циклов испытаний счетчиков, которое за многие годы оказалось удовлетворительным. Многие утилиты также имеют установленные программы, которыми они с удовольствием поделятся с заинтересованными лицами.

Как правило, большинство счетчиков в жилых помещениях следует проверять с интервалом в 10 или 15 лет. Тестовый образец из нескольких метров в заданной области поможет вам определить текущую точность счетчика. Это может быть выполнено с помощью портативного контрольного счетчика в любое время, когда поступает вызов службы для проверки счетчика с низкой регистрацией или жалоба на высокий счет за воду (при условии отсутствия утечек).

Если показания счетчиков относительно точны (95 процентов), то общая программа тестирования может быть отложена. Более низкая точность является катализатором для общей программы испытаний. Если коммунальное предприятие получает много обращений в службу поддержки остановленных счетчиков, следует запустить программу тестирования. Кроме того, если многие из счетчиков показывают большие неточности, то следует инициировать программу замены и ремонта без прохождения программы тестирования.

Большие счетчики следует проверять чаще, особенно если в здании используется большое количество воды. Обоснование заключается в том, что счетчики с малым расходом часто отстают в своей регистрации, в результате чего коммунальное предприятие имеет повышенный объем неучтенной воды и приводит к потере доходов. В некоторых случаях стоимость тестирования и последующего ремонта может превышать прибыль от упущенной выгоды, но частота программы тестирования не должна меняться.

Тестирование более крупных расходомеров с интервалом в два-три года может показаться некоторым чрезмерным, но в большинстве случаев это должно быть экономически эффективным. Это особенно актуально для многоквартирных домов (или квартир/кондоминиумов), где часто используется низкий расход воды (например, смыв в туалете и умывальники/раковины). Если есть какие-либо опасения по поводу экономической выгоды, запись о затратах на тестирование по сравнению с прибылью может использоваться в качестве основы для программы тестирования. Время тестирования также даст коммунальному предприятию возможность провести жизненно важную проверку счетчика на наличие фальсификации или других проблем.

Счетчик воды проверяется разными способами. Для жилых счетчиков проще заменить и протестировать счетчик на стенде, чем пытаться проверить в доме. Однако существуют портативные измерительные приборы, которые можно использовать дома и которые дают точные результаты. Счетчики большего размера обычно можно проверить только на месте, что означает необходимость отключения воды или предоставления каких-либо других средств для подачи воды на время проведения испытания. Наличие заблокированной байпасной линии вокруг счетчика позволит снабжать здание водой во время проведения теста.

В других случаях здание может обслуживаться двумя или более линиями (обычно в больницах), что позволяет отключить одну из них за раз. Если нет другого способа обеспечения водой во время проверки счетчика, то необходимо принять меры для проведения проверки в нерабочее время, отличное от обычного. Обычно это включает в себя большую координацию и оплату сверхурочных. Тем не менее, это испытание нельзя игнорировать или откладывать. В конце концов, на карту поставлены доходы и неучтенная вода.

Фотографии предоставлены Hersey Meters, Кливленд, Северная Каролина

Скачать: здесь

Показания счетчиков | Город Хикори

Введение

Отдел считывания показаний счетчиков города Хикори состоит из пяти счетчиков, которые охватывают весь район Хикори и некоторые обозначенные маршруты, включая части Коновера и Ньютона, Шерилс Форд и Катоба, а также несколько маршрутов в округ Колдуэлл. Мы также покрываем часть округа Александер, включая Вифлеем и Тейлорсвилл. У нас около 26 000 бытовых и коммерческих счетчиков воды, и это число продолжает увеличиваться по мере того, как область все больше и больше развивается и растет. Мы пытаемся достичь цели в 400 метров в день на считыватель счетчиков и усердно работаем, чтобы эта цель была достигнута. Считыватели счетчиков записывают данные с помощью портативного устройства (небольшого электронного устройства, похожего на компьютер, которое хранит все показания их ежедневных маршрутов).

Обязанности счетчика

Обязанности счетчика не ограничиваются простым снятием показаний с вашего счетчика воды.

•      Считыватели счетчиков наблюдают за состоянием водомера и отмечают любые проблемы с техническим обслуживанием.
•      Отправляет запрос на обслуживание ремонтным бригадам.
•      Сообщает клиенту о любых потенциальных проблемах со счетчиком воды или о том, что по какой-либо причине ему пришлось отключить воду (обычно путем размещения синей бирки на двери домовладельца).
•      Считыватели счетчиков воды должны иметь постоянный доступ к счетчику воды, поэтому следите за тем, чтобы он не был покрыт грязью, мульчей или транспортным средством.
•      Считыватели счетчиков должны быть в состоянии эффективно работать с населением, быть в состоянии безопасно работать с правильными методами вождения и точно считывать показания различных типов счетчиков.
•      Считыватели счетчиков должны быть в хорошем физическом состоянии и быть в состоянии выдерживать различные климатические условия, а также быть хорошо знакомыми с назначенными им маршрутами и окружающей средой, которые могут включать в себя злобных собак, труднопроходимую местность, подъемы / спуски по холмам, наклоны, стояние на коленях, лазать и ползать, чтобы считать метры.
•    Считыватель счетчиков может пройти до двух лет, прежде чем он полностью обучится и будет готов к работе по назначенным маршрутам.


Как снять показания счетчика воды

Знать, как и где разместить счетчик воды, полезно по двум причинам. Во-первых, вам может быть интересно, сколько воды вы используете в день. Считывая показания счетчика в начале и в конце дня, вы можете сравнить эти две суммы и определить, сколько воды вы и ваша семья использовали. Второй причиной будет проверка на наличие утечек. Если вы закроете все краны в своем доме, посмотрите на свой счетчик, и он все еще крутится, есть большая вероятность, что у вас где-то есть утечка. Ниже приведены несколько полезных советов, которые помогут вам найти и снять показания счетчика воды:

1. Найдите счетчик воды.   Ваш счетчик воды обычно находится возле тротуара перед вашим домом или офисом. Он находится либо в пластиковом, либо в чугунном счетчике, обычно с пометкой «ВОДА». Пластиковые коробки счетчиков обычно имеют клапан, который можно легко отцепить, чтобы добраться до счетчика. На чугунных измерительных коробках крышку можно снять с помощью такого инструмента, как большая отвертка. Вставьте инструмент в одно из отверстий и снимите крышку. Осмотрите область вокруг счетчика, чтобы убедиться в отсутствии вредных насекомых/животных. (Часто черные вдовы любят прятаться в этих местах, так что будьте осторожны.)

2. Считайте показания счетчика воды. За исключением некоторых счетчиков в Тейлорсвилле и Лонгвью, которые измеряют воду в галлонах, счетчики города Хикори измеряют воду в кубических футах (один кубический фут = около 7,5 галлонов). Плата за количество потребленной воды основана на количестве кубических футов, использованных в течение расчетного периода.

В городе Хикори используются счетчики воды двух типов: счетчики с прямым считыванием, которые напоминают одометр в автомобиле, и более старые счетчики с круглыми показаниями, напоминающие часы.

               Счетчик с прямыми показаниями

Это самый простой для чтения тип счетчика. Цифры читаются слева направо. Последняя цифра справа изменена на 0.  Пример.  Допустим, на диаграмме справа показано, что счетчик показывает 510.  (Примечание.  Большая стрелка показывает, что вода течет через счетчик, а маленький красный треугольник – это течеискатель.  Когда стрелка подметала делает один полный круг на циферблате, через счетчик прошло 7,5 галлонов воды.)

Итак, если вы использовали 20 единиц воды в течение следующего расчетного периода, следующее показание счетчика будет 530, и ваш счет за воду будет основан на разнице между двумя показаниями.

Счетчик с круглым показанием
Этот счетчик труднее считывать. Он имеет набор из шести циферблатов по кругу. Циферблаты кратны десяти и читаются почти как часы, за исключением того, что стрелка на каждом втором циферблате поворачивается против часовой стрелки . Чтобы определить, в какую сторону движется одна стрелка, посмотрите, как цифры напечатаны на циферблате.

Чтобы прочитать показания счетчика на диаграмме справа, начните с шкалы 100 000 и прочитайте каждую шкалу счетчика до шкалы 1 000. Циферблаты 100 и 10 закруглены. Рука с одной ногой является тестовой рукой и не читается. Если рука находится между двумя числами, используйте меньшее число. Допустим, счетчик на диаграмме справа показывает 910.  Если вы использовали 25 единиц воды в течение следующего расчетного периода, следующее показание счетчика будет 935.

Важно знать, как проверить наличие утечек воды. Это поможет вам сэкономить воду, что сэкономит вам деньги на счетах за воду.

Чтобы проверить наличие утечек, выключите все краны/водопотребляющие приборы, чтобы нигде в доме не использовалась вода. Если циферблаты счетчика не двигаются после нескольких минут наблюдения, у вас нет утечки. Если циферблаты сдвинулись, вам необходимо проверить места в доме на наличие утечек воды.
