Расшифровка условных обозначений ГОСТ 25809-96 на смесители
В данном материале расшифровываются условные обозначения типов смесителей по ГОСТ 25809-96. Побуквенный разбор поможет вам лучше ориентироваться в данном стандарте и облегчит процесс покупки нужного оборудования.
ГОСТ 25809-96 на смесители носит название Межгосударственный стандарт: «Смесители и краны водоразборные. Типы и основные размеры« (Water supply mixing valves and taps).
Условное обозначение типов смесителей по ГОСТ 25809-96
- См — смеситель (непосредственно как сантехническое оборудование),
- Кр — кран,
- Ум — для умывальника,
- М — для мойки,
- В — для ванны,
- ВУ — общий для ванны и умывальника,
- Дш — для душа,
- Бд — для бидэ,
- К — для водогрейной колонки,
- Д — двухрукояточный (двухвентильный, двухрычажный),
- О — однорукояточный (однорычажный, однорукий, монокомандный, шаровой),
- Л — локтевой,
- Р — с подводками в раздельных отверстиях,
- Ц — центральный (с подводками, размещенными в одном отверстии),
- Б — набортный (на борт ванной, мойки, раковины, умывальника),
- Н — настенный (встроенный в стену),
- З — застенный,
- Шл — с душевой сеткой на гибком шланге,
- Шт — с душевой сеткой на штанге,
- Тр — с душевой сеткой на стационарной трубке,
- Щб — со щеткой с набортным креплением,
- Щн — со щеткой с настенным креплением,
- А — излив с аэратором (обеспечивает экономный расход воды),
- Ив — излив выдвижной,
- Ст — излив со струевыпрямителем,
- р — излив с развальцованным носиком.
В соответствии с ГОСТ 25809-96 условное обозначение смесителя или крана в технической документации или при заказе должно состоять из типа оборудования (См или Кр) и последовательного набора буквенных обозначений для каждой группы характеристик.
Смеситель для кухни по ГОСТ 25809-96
Информация будет полезна тем, кто искал ГОСТ на смесители для раковины, мойки, умывальника, что в общем случае можно назвать кухонными моделями. Среди них можно выделить двухрычажные и однорычажные с креплением на раковину и центральным изливом.
Условное обозначение типов смесителей по ГОСТ 25809-96
- См — смеситель (непосредственно как сантехническое оборудование),
- Кр — кран,
- Ум — для умывальника,
- М — для мойки,
- В — для ванны,
- ВУ — общий для ванны и умывальника,
- Дш — для душа,
- Бд — для бидэ,
- К — для водогрейной колонки,
- Д — двухрукояточный (двухвентильный, двухрычажный),
- О — однорукояточный (однорычажный, однорукий, монокомандный, шаровой),
- Л — локтевой,
- Р — с подводками в раздельных отверстиях,
- Ц — центральный (с подводками, размещенными в одном отверстии),
- Б — набортный (на борт ванной, мойки, раковины, умывальника),
- Н — настенный (встроенный в стену),
- З — застенный,
- Шл — с душевой сеткой на гибком шланге,
- Шт — с душевой сеткой на штанге,
- Тр — с душевой сеткой на стационарной трубке,
- Щб — со щеткой с набортным креплением,
- Щн — со щеткой с настенным креплением,
- А — излив с аэратором (обеспечивает экономный расход воды),
- Ив — излив выдвижной,
- Ст — излив со струевыпрямителем,
- р — излив с развальцованным носиком.
В соответствии с ГОСТ 25809-96 условное обозначение смесителя или крана в технической документации или при заказе должно состоять из типа оборудования (См или Кр) и последовательного набора буквенных обозначений для каждой группы характеристик.
Смеситель для кухни по ГОСТ 25809-96
Информация будет полезна тем, кто искал ГОСТ на смесители для раковины, мойки, умывальника, что в общем случае можно назвать кухонными моделями. Среди них можно выделить двухрычажные и однорычажные с креплением на раковину и центральным изливом.
Смеситель для кухни в общем случае будет иметь обозначения по ГОСТ:
Вид инженерной сантехники: См — смеситель.
Тип:
- Ум — для умывальника,
- М — для мойки.
Способ регулирования потока воды:
- Д — двухрукояточный;
- О — однорукояточный.
Расположение излива:
- Ц — центральный;
- Р — с подводками в раздельных отверстиях (редко используется для кухни, так как сопровождается в большинстве случаев настенным креплением).
Способ крепления:
- Б — набортный;
- Н — настенный (реже).
Вид излива:
- р — с развальцованным носиком,
- А — с аэратором.
Смеситель для ванной по ГОСТ 25809-96
Смесители для ванной в большинстве своем имеют настенное крепление, отличаются расположением подводок для воды в различных отверстиях. Они могут быть также двухрукояточные и однорычажные.
Вид сантехнического оборудования: См — смеситель.
Тип:
- В — для ванны;
- ВУ — общий для ванны и умывальника.
Способ регулирования потока воды:
- Д — двухвентильный;
- О — однорычажный.
Расположение излива:
- Ц — центральный;
- Р — с подводками в раздельных отверстиях.
Способ крепления:
- Н — настенный.
Душевая лейка:
- Шл — с душевой сеткой на гибком шланге;
- Шт — с душевой сеткой на штанге.
Вид излива:
- р — с развальцованным носиком;
- А — с аэратором.
Смеситель для душа по ГОСТ 25809-96
Смесители для душа отличаются от смесителей для ванной с душем. Это нужно учитывать при поиске и подборе оборудования. Если Вы профессионал, то разбираетесь в данных тонкостях и осознаете, что применение смесителя для душа напрямую связано с душевой лейкой и ограничивает прочий функционал. Это модели ориентированные на стоячий душ и не имеют излива, поэтому они выделены в отдельную группу. Оборудование носит еще и другие названия: стойка для душа, штанга, стационарный смеситель.
Вид инженерной сантехники: См — смеситель.
Тип:
- Дш — для душа.
Способ регулирования потока воды:
- Д — двухрукояточный;
- О — однорукояточный.
Способ крепления:
- Н — настенный.
Душевая лейка:
- Шл — с душевой сеткой на гибком шланге;
- Шт — с душевой сеткой на штанге;
- Тр — с душевой сеткой на стационарной трубке.
Мы производим смесители в полном соответствии стандарту ГОСТ 25809-96. В нашем каталоге каждая карточка товара имеет подробное описание, где указаны все необходимые обозначения. Так Вы сможете быстро понять, какие характеристики имеет конкретная серия или модель и сделать правильный выбор.
Смеситель для кухни в общем случае будет иметь обозначения по ГОСТ:
Вид инженерной сантехники: См — смеситель.
Тип:
- Ум — для умывальника,
- М — для мойки.
Способ регулирования потока воды:
- Д — двухрукояточный;
- О — однорукояточный.
Расположение излива:
- Ц — центральный;
- Р — с подводками в раздельных отверстиях (редко используется для кухни, так как сопровождается в большинстве случаев настенным креплением).
Способ крепления:
- Б — набортный;
- Н — настенный (реже).
Вид излива:
- р — с развальцованным носиком,
- А — с аэратором.
Смеситель для ванной по ГОСТ 25809-96
Смесители для ванной в большинстве своем имеют настенное крепление, отличаются расположением подводок для воды в различных отверстиях. Они могут быть также двухрукояточные и однорычажные.
Вид сантехнического оборудования:
См — смеситель.Тип:
- В — для ванны;
- ВУ — общий для ванны и умывальника.
Способ регулирования потока воды:
- Д — двухвентильный;
- О — однорычажный.
Расположение излива:
- Ц — центральный;
- Р — с подводками в раздельных отверстиях.
Способ крепления:
- Н — настенный.
Душевая лейка:
- Шл — с душевой сеткой на гибком шланге;
- Шт — с душевой сеткой на штанге.
Вид излива:
- р — с развальцованным носиком;
- А — с аэратором.
Смеситель для душа по ГОСТ 25809-96
Смесители для душа отличаются от смесителей для ванной с душем. Это нужно учитывать при поиске и подборе оборудования. Если Вы профессионал, то разбираетесь в данных тонкостях и осознаете, что применение смесителя для душа напрямую связано с душевой лейкой и ограничивает прочий функционал. Это модели ориентированные на стоячий душ и не имеют излива, поэтому они выделены в отдельную группу. Оборудование носит еще и другие названия: стойка для душа, штанга, стационарный смеситель.
Вид инженерной сантехники: См — смеситель.
Тип:
- Дш — для душа.
Способ регулирования потока воды:
- Д — двухрукояточный;
- О — однорукояточный.
Способ крепления:
- Н — настенный.
Душевая лейка:
- Шл — с душевой сеткой на гибком шланге;
- Шт — с душевой сеткой на штанге;
- Тр — с душевой сеткой на стационарной трубке.
Мы производим смесители в полном соответствии стандарту ГОСТ 25809-96. В нашем каталоге каждая карточка товара имеет подробное описание, где указаны все необходимые обозначения. Так Вы сможете быстро понять, какие характеристики имеет конкретная серия или модель и сделать правильный выбор.
Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поиск на сайте DPVA Поставщики оборудования Полезные ссылки О проекте Обратная связь Ответы на вопросы. Оглавление Таблицы DPVA.ru – Инженерный Справочник | Адрес этой страницы (вложенность) в справочнике dpva. Поделиться:
 Введите свой запрос: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Коды баннеров проекта DPVA.ru Консультации и техническая | Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

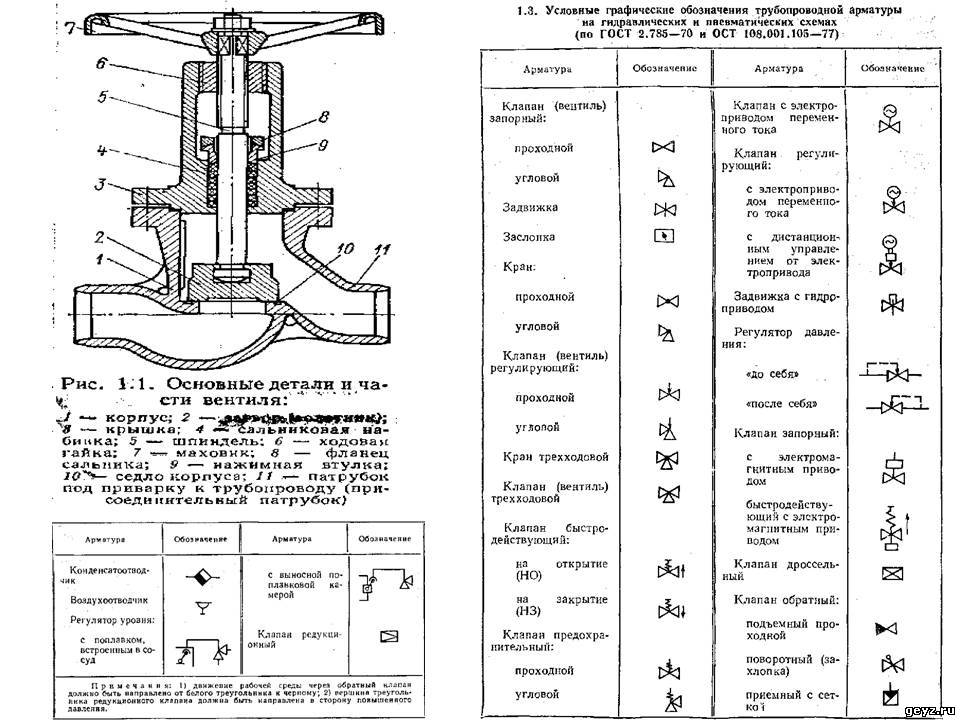

Вентиль, клапан регулирующий:
