Обозначения сантехники на чертежах: Какие используются чертежные обозначения по сантехнике?

Буквенно-цифровое обозначение трубопроводов на чертежах

Правила, прописанные в ГОСТ 21.205–93, регламентируют то, каким именно образом на чертежах должны наноситься буквенно-цифровые обозначения трубопроводных сантехнических систем, которые относятся к наружным сетям теплоснабжения, канализации и водоснабжения, а также к внутренним водопроводным и канализационным сетям, сетям отопления, системам вентиляции и кондиционирования воздуха.







Примечание:

Для тех трубопроводных систем канализации и водопровода, которые таблицей не предусматриваются, нужно принимать обозначения, устанавливая порядковую нумерацию, являющуюся продолжением той, что указана в таблице.

Если производственный или хозяйственно-питьевой водопровод одновременно выполняет роль еще и противопожарного, то ему присваивается точно такой же номер, что и производственному или хозяйственно-питьевому. При этом на чертеже наносят соответствующее разъяснение.



Трубопровод

В современной технике трубопроводами именуют такие устройства, которые предназначаются для транспортировки разнообразных жидких, газообразных и сыпучих сред. Основными составными частями трубопроводных систем являются: прямые трубы, которые плотно соединены между собой; подвески и опоры; контрольно-измерительная аппаратура; запорно-регулирующие устройства; крепежные элементы; уплотнения и прокладки; средства автоматики.

Помимо этого к элементам трубопроводных систем относятся и материалы, необходимые для того, чтобы обеспечивать эффективную защиту всех указанных выше составных частей от пагубного воздействия пониженных и повышенных температур, а также от электрохимической коррозии.

Местами расположения элементов трубопроводных систем являются их разветвления, повороты, а также переходы на другой диаметр. Они служат для того, чтобы обеспечивать длительный срок службы системы в целом, а также герметичность всей конструкции. Практика показывает, что без таких элементов, как отводы, тройники и переходы сейчас не реализовывается практически ни одна трубопроводная система.

Свойства жидкости

Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.

Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои. Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.







Условные обозначения на чертежах и схемах водоснабжения и канализации – Мастер – 27 сентября – 43109022772

Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения. В статье мастер сантехник расскажет, какие символы используют на чертежах и схемах, для обозначения элементов санитарно-технических систем.

Проект системы канализации и водопровода

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабженияканализациюгазоснабжениеводостокиотопление.

Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Особенности условных обозначений

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

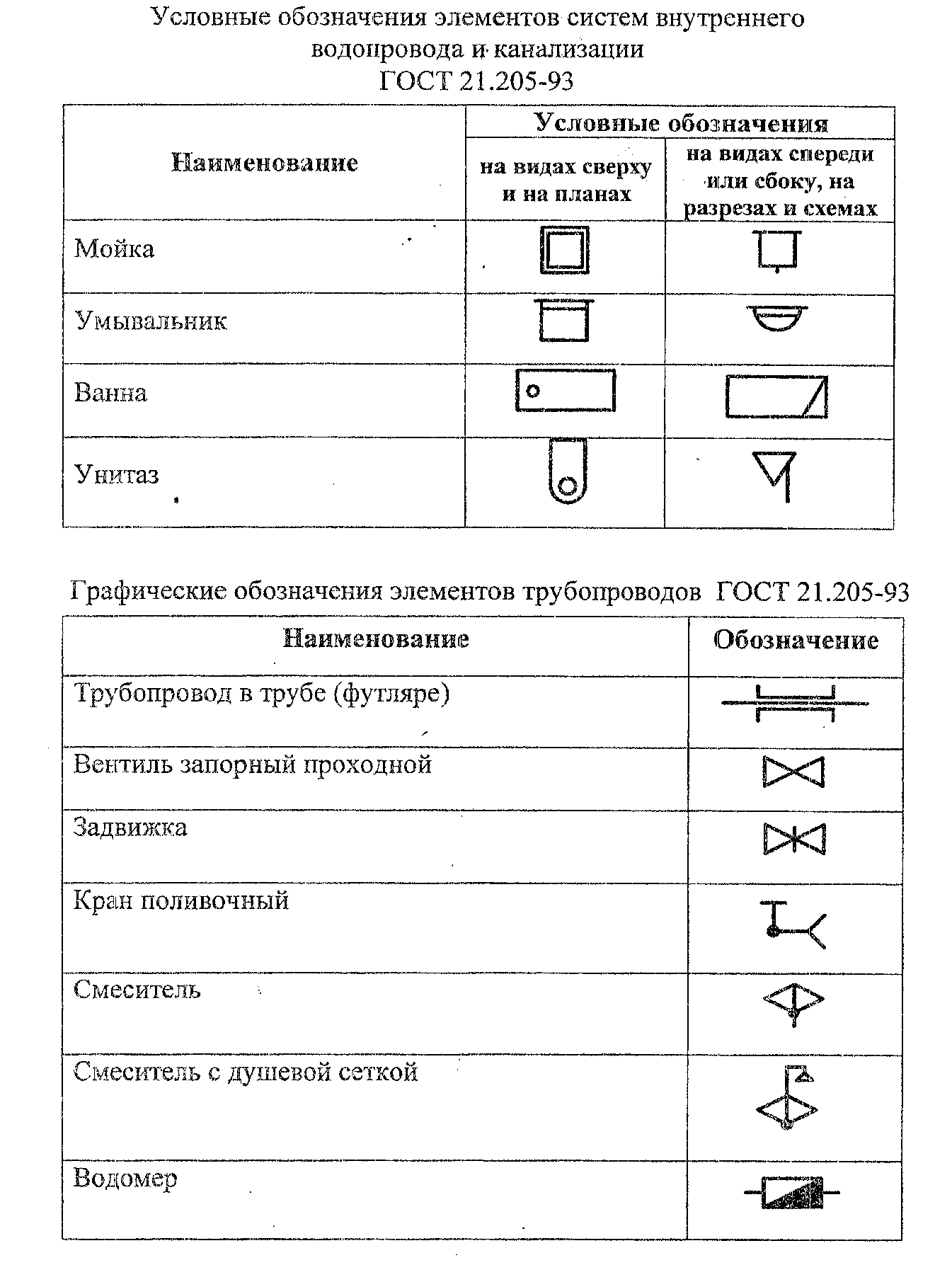

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

Насосы и арматура:



Нерегулируемый насос



Регулируемый насос



Центробежный насос



Задвижка



Задвижка с любым приводом, в т. ч. с электроприводом



Задвижка с электроприводом



Обратный клапан



Шаровой кран



Дисковый затвор



Воздухоотводчик автоматический



Счетчик воды



Фильтр

Водоразборная арматура:

Пожарный кран
Водоразборный кран
Поливочный кран
Смеситель (общее изображение)
Смеситель с душем

Элементы внутренней канализации:

Ревизия
Водосточная воронка

Приемники сточных вод:

Раковина на плане
Раковина на схеме
Мойка на плане
Мойка на схеме
Умывальник на плане
Умывальник на схеме
Ванна на плане
Ванна на схеме
Душевой поддон на плане
Душевой поддон на схеме
Унитаз на плане
Унитаз на схеме
Писсуар на плане
Писсуар на схеме
Трап на плане
Трап на схеме

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016.

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы см. ГОСТ 21.206-2012. В соответствии с этим документом, ниже приведены шифры обозначения трубопроводов.

Водоснабжение:

Для трубопроводов систем водоснабжения при разных параметрах и свойствах воды принимают обозначения: от В11 до В19 для трубопроводов, указанных в пункте 1; от В21 до В29 для трубопроводов, указанных в пункте 2; от В31 до В39 для трубопроводов, указанных в пункте 3.

Для трубопроводов систем водоснабжения, не предусмотренных таблицей, принимают обозначения от В41 до В99.

В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах или схемах.

Горячее водоснабжение:

Канализация:

Для систем канализации (водоотведения) при разных параметрах и свойствах воды принимают обозначения: от К11 до К19 для трубопроводов систем канализации, указанных в пункте 2; от К21 до К29 для трубопроводов систем канализации, указанных в пункте 3.

Для трубопроводов систем канализации, не предусмотренных таблицей 16, принимают обозначения от К41 до К99.

Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой «Н», например К31Н.

Видео

В сюжете – Рассмотрим используемые документы при проектировании водоснабжения и канализации



В сюжете – План систем холодного и горячего водоснабжения



В сюжете – Построение на плане систем канализации



В продолжение темы посмотрите также наш обзор Раковина, умывальник или мойка — в чем их отличие между собой

Источник

https://santekhnik-moskva.blogspot.com/2021/11/Uslovnyye-obo…

https://tvin270584.livejournal.com/858340.html

https://dzen.ru/media/id/6007c9d6e1be7a0d33505026/uslovnye-o…

https://www.facebook.com/groups/santehnikmoskva

https://www. liveinternet.ru/users/2546267/post495269559/

Twitter

Номера листов конструкторской документации и заказ

Многие архитектурные бюро имеют свои собственные стандарты в отношении номеров листов строительной документации, и большинство архитекторов весьма самоуверенно относятся к тому, должны ли структурные чертежи располагаться до или после архитектурных чертежей. Однако американские клиенты иногда требуют, чтобы архитекторы следовали Национальному стандарту САПР США или Национальному стандарту BIM — США. Приведенная ниже информация адаптирована и соответствует Национальному стандарту САПР США.

У нас есть отдельная статья для номеров контрактных документов AIA.

Составные части номера листа

В комплект конструкторской документации входят три составные части, составляющие номера листов. Первые две буквы, , обозначающие дисциплину , определяют строительную дисциплину, которую охватывает лист — архитектурные листы, сантехнические листы, конструкционные листы и т. д. Третья цифра, тип листа , представляет собой число, которое представляет тип чертежей, находящихся на листе — планы, разрезы, детали, графики и т. д. Последние две цифры — порядковые номера — это номера, которые просто упорядочивают листы.

Каждый компонент более подробно описан ниже.

Обозначения дисциплин

Обозначения дисциплин помогают определить тип работы, включенной в листы. Поскольку листы распределяются между различными субподрядчиками на местах, полезно организовать чертежи по дисциплинам. Таким образом, подрядчик по сантехнике может легко взять комплект чертежей «P», в котором есть все чертежи сантехники (планы, графики, детали и т. д.), и ему не придется просматривать несвязанные электрические или структурные чертежи.

Обозначение дисциплины может состоять из одной или двух букв. Очень большие или сложные проекты могут потребовать использования двухбуквенных обозначений, чтобы помочь разделить каждую дисциплину дальше. Например, при выполнении сложной работы в больнице с сотнями листов может оказаться полезным отделить чертежи электрического освещения от чертежей электропитания. В небольшом жилом проекте с несколькими десятками листов, возможно, будет легко разместить освещение и питание на одном листе или на последовательных листах.

В следующей таблице (из Национального стандарта САПР США) указаны основные (однозначные) буквенные обозначения, которые могут использоваться, и порядок, в котором должны быть указаны дисциплины. В этом случае вместо обозначения вторичной дисциплины должен быть вставлен дефис, чтобы сохранить формат. Обозначения со второй буквой можно найти в национальных стандартах САПР США.

Подрядчик / Цеховые чертежи
Обозначение Наименование Дополнительное описание
Титульный лист
G Общее Список листов, символы, сводка кодов и т. д.
H Опасные материалы Удаление загрязнений, обработка и т. д.
V Исследование/картирование
B Геотехника 90 041
C Гражданский
L Пейзаж
S Структурный
A Архитектурный
I Интерьеры 90 041
Q Оборудование
F Противопожарная защита
P Сантехника
D Процесс
M Механический
Е Электрика
Вт Распределенная энергия
T Телекоммуникации
O Операции

Типы листов

Обозначение типов листов берет чертежи одной дисциплины и упорядочивает их. Чертежи всегда организованы от самых общих до самых конкретных или специализированных. Поскольку планы помогают увидеть общий дизайн проекта, они стоят на первом месте. Фасады и разрезы немного более конкретны, и за ними следуют детали и графики, которые являются наиболее конкретным типом чертежей. Следующая таблица соответствует Национальному стандарту САПР США.

Обозначение Наименование
0 Общие сведения: Условные обозначения, сокращения, общие примечания
1 План s
2 Фасады
3 Разрезы
4 Крупномасштабный чертеж s: планы, фасады, разрезы (НЕ детали)
5 Детали
6 Схемы и схемы
7 Определяется пользователем
8 Определяется пользователем
9 3D-чертежи: изометрические, перспективные, фото

Порядковые номера

Последним компонентом номера листа является двузначный порядковый номер, который находится между 01 и 99. Порядковые номера не обязательно должны быть последовательными, чтобы в наборе можно было оставить место для будущих дополнений.

Примеры номеров листов

9 0028 900 40 Список больничного оборудования, первый лист 902 11 MP501
Номер Описание листа
AD107
Архитектурный план сноса, седьмой лист
А-204 Архитектурные фасады, лист четвертый
I-316 Внутренняя секция, лист шестнадцатый
QH601
FA601 Схемы пожарной сигнализации, первый лист
P-102 План этажа сантехники, второй лист
Mh502 Крупномасштабные чертежи ОВКВ, второй лист
Детали трубопроводов ОВКВ, первый лист
EP110 Схема электроснабжения, десятый лист
EL103 Схема электроосвещения, третий лист
Т-505 Телекоммуникации Детали, пятый лист
RA102 Архитектурный план существующего здания, второй лист

Статья обновлена: 8 ноября 2020 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Сантехнические чертежи – Строительные нормы и правила

Последнее обновление: четверг, 29 июня 2023 г. | Строительные нормы и правила

Сантехнические чертежи содержат всю необходимую информацию о конструкции водопроводной системы для проекта, включая размеры и расположение трубопроводов, расположение арматуры, запорные клапаны, вместимость накопительного бака, мощность и расположение водонагревателей, а также расположение и маршрут стока. Сантехнические системы состоят из двух основных компонентов: водоснабжения и водоотведения. Вода подается под давлением по трубам к сантехническим приборам. Дренаж работает под действием силы тяжести: дренажные трубы должны иметь наклон вниз.

Требуются вентиляционные трубы. На плане сантехнического этажа обычно указывается расположение и тип сантехнических приборов, а также маршруты прохождения труб (над головой или через стены) для питьевой воды, дренажа, отходов и вентиляционных отверстий. Сантехнические чертежи обычно нумеруются, начиная с «П», например, П-1, П-2 и т. д.

Первый компонент, подключенный к приспособлению, — ловушка. Ловушки расположены у каждого светильника. Ловушка — это U-образная труба, расположенная под раковиной. Некоторые сифоны являются частью конструкции приспособления и не видны, как в унитазе или двойной раковине. Ловушка улавливает и удерживает небольшое количество воды, обеспечивая герметичность. Это уплотнение предотвращает попадание газов из канализационной системы в здание.

Из ловушки сточные воды по дренажным трубам в ответвлениях поступают в вертикальный стояк. Стог с почвой несет отходы из туалетов. Стопка отходов содержит другие отходы из раковины, стиральной или посудомоечной машины. Все дренажные трубы должны быть подключены к вентиляционным отверстиям. Вентиляционные отверстия открыты для наружного воздуха. Вентиляционные отверстия позволяют выходить скопившимся газам сточных вод и выравнивать давление в системе. Рисунок 6.19показывает схематическую изометрию водопроводной системы с двумя ваннами и различными необходимыми соединениями и выходами.

Чертежи сантехники обычно являются частью комплекта строительных чертежей. В большинстве случаев они представляются вместе со строительными чертежами для получения разрешения на строительство. Они также являются частью пакета для ценообразования проекта для клиента. Они используются для строительства. Все сопутствующие сантехнические линии; сливы, соединения и вентиляционные отверстия должны быть установлены в соответствии с утвержденными чертежами.

Машиностроительная компания производит чертежи. Они должны соответствовать Национальному сантехническому кодексу, а также национальным, провинциальным и местным нормам.

Инженеры создают свои собственные чертежи. Они основаны на планах, предоставленных дизайнером интерьеров или архитектором. Эти планы показывают инженеру расположение сантехнических приборов, таких как туалеты, раковины и водонагреватели в проекте. Некоторые проекты также требуют трубопроводов для оборудования.

Обычно инженер рисует план сантехники и схемы соединений. Типовые схемы системы водоснабжения и канализационной трубы. Добавляются легенды, расписания и примечания, характерные для проекта. В небольших проектах обычно всего несколько светильников, раковина и унитаз. В этом случае необходимая информация включается в механо-чертежные листы. Для больших или сложных проектов план(ы), диаграммы, примечания и т. д. находятся на отдельных листах. Для охвата всей информации может потребоваться несколько листов. На рис. 6.20 показан план расположения водопровода и спринклеров.

Чертежи инженера должны содержать информацию о соединениях с магистральными водопроводными и канализационными линиями. Расположение существующих и новых трубопроводов указано на плане. Необходимо отметить размер всех линий для воды, канализации и вентиляции. Описывается подключение к счетчику воды, новому или существующему, а также указываются тип, размер и расположение водонагревателя.

В набор сантехнических чертежей обычно входят следующие элементы:

  • План с линиями и символами, изображающими все трубопроводы
  • Обозначение символов, общие примечания и специальные ключевые примечания
  • Перечень приспособлений с указанием производителя и модели для каждой позиции
  • Размеры для всех трубопроводов, холодной/горячей воды, канализации, вентиляционных линий и т. д.
  • Схемы, такие как стояк воды и канализационная труба
  • Информация о водонагревателе

В зависимости от сложности проекта может потребоваться другая информация

  • Детальные чертежи, такие как водонагреватель, подключение счетчика воды или трапы в полу
  • Схемы или детали, относящиеся к требованиям к специальному оборудованию
  • Примечания по пожарной безопасности
  • Примечания и обозначения пожарных спринклеров
  • Специальные воздушные магистрали
  • Линии природного газа

Изометрическая схема двухванной водопроводной системы.

Изометрические схемы трубопроводов стояков горячего и холодного водоснабжения.

Чертежи инженера необходимы для всех коммерческих проектов, связанных с любыми сантехническими работами. Это относится к надстройкам, реконструкции или новому строительству. Перед началом любых работ на объекте требуется разрешение.

Строительные нормы и правила определяют количество туалетов, писсуаров и уборных, необходимых в здании или помещении, в зависимости от типа занятости. Во многих случаях объекты должны быть спроектированы так, чтобы они были доступны для инвалидов, как обсуждалось в главе 11. Дизайнер, архитектор и инженер должны соблюдать все нормы и правила при создании своих окончательных чертежей.

План этажа с расположением сантехники и спринклеров.

Чертежи и разрешения также необходимы для жилых проектов, когда необходимо провести значительные сантехнические работы. Для небольших проектов лицензированный сантехник может предоставить информацию, необходимую для получения разрешения.

Профессиональный инженер также предоставляет необходимые чертежи и отчеты для установки септика. Необходимо получить разрешение на водоотведение. Септик устанавливается там, где невозможно подключение санитарной канализации к муниципальным очистным сооружениям.

Концепция и эскизы – первый этап любого проекта. Когда установлено, следующий этап – строительные чертежи. После того, как план этажа готов, он передается инженеру-механику для создания сантехнических чертежей. Чертежи становятся частью конструкторско-чертежного комплекта.

В некоторых жилых домах и коммерческих строениях нарисован отдельный план сантехники, на котором показаны арматура, линии водоснабжения и удаления отходов, оборудование и другие источники водоснабжения и водоотведения. Эти изометрические чертежи намного проще для понимания и бесценны для тех, кто отвечает за подготовку сметы материалов, а также для мастеров, отвечающих за установку сантехнических систем. Механический раздел комплекта строительных чертежей будет включать, помимо планов и деталей сантехники, чертежи любых систем отопления, вентиляции и кондиционирования воздуха, которые могут содержаться в здании.
