Обратная тяга в дымоходе газовой колонки: что делать и причины возникновения

Проблема неправильной работы вентиляции решилась увеличением высоты дымохода

Фото: © Татьяна Файзрахманова

На устранение неисправности ушло две недели, за это время в доме разморозились две газовые колонки

Девять квартир трёхэтажного многоквартирного дома по улице Шиловской, 11 минувшие заморозки прожили без газа и горячей воды. В доме 1960 года постройки обнаружились не характерные для него ранее проблемы с обратной тягой – из вентиляционных отверстий в квартиры стал литься холодный воздух с улицы. И это ещё полбеды. Один за другим стали выходить из строя газовые котлы в квартирах третьего этажа, которые обеспечивают жильцов горячей водой. Причина та же – из-за обратной тяги холодный воздух заходил в дом по дымоходу. В двух квартирах последних этажей котлы пришли в негодность.

Первые квартиры были отключены здесь ещё 12 января, когда в одной из них на третьем этаже появилась обратная тяга. Газовщики отключили газ сразу на всём стояке.

– Нам во вторник, 12 января, отключили газ в 22 часа вообще без каких-либо предупреждений. Даже не позвонили в квартиру и не сказали, что мы закрываем газ. Люди мылись, у меня еда варилась. Мы вообще не понимали, что происходит, – рассказала местная жительница Ирина Филатова. – Оказалось, что только у нашего стояка нет газа. И буквально через несколько дней в первом подъезде разморозилась колонка, там отключили шесть квартир.

Одной из тех, кто попал во вторую волну отключения, была пожилая хозяйка квартиры на третьем этаже Тамара Елисеевна. У нее инвалидность, она перемещается по квартире на инвалидном кресле. Женщина считает, что коммунальные службы виноваты в том, что ее котёл прорвало и затопило соседей снизу: когда они перекрывали газ, воду в колонке никто не перекрыл, в один из морозных дней труба в котле лопнула. Всё из-за пресловутой неправильной тяги. Купить новый котёл для нее теперь слишком дорого, а без горячей воды ничего невозможно делать – руки такую температуру не терпят. А теперь, даже с возвращением газа, горячей воды у неё всё равно не будет.

Та самая колонка, которая пришла в негодность и затопила кухню и квартиру снизу

Жители рассказывают, что очень долго не могли дождаться устранения неполадок. Только в пятницу вечером, 22 января, рабочие подрядной организации начали наращивать дымоход. До этого четыре дня подрядчик, которого наняла УК, не мог найти необходимые для монтажа трубы. Работы были завершены в субботу утром. А потом до вторника, 26 января, проходили «бумажные» согласования с Горгазом. К моменту публикации этого материала, 26 января, днём газ в квартиры был пущен. Спустя ровно две недели с первого отключения.

– Лет пять назад уже возникал такой вопрос. Именно когда было холодно, у соседки на третьем этаже перестала идти тяга, колонка не зажигалась. Она вызвала газовиков, они просто выключили ей газ и сказали, что проблема из-за того, что построили четырёхэтажный дом (ул. Циолковского, 16 – прим. ред.), – рассказала одна из жительниц. – Перед тем, как его построить, они должны были нам дымоходы нарастить, то есть сделать их более высокими, чтобы была тяга.

Недавно в доме на Шиловской, 11 проводился капитальный ремонт, и наращивание дымохода было одним из обязательных мероприятий. Жители рассказывают, что управляющая компания «клятвенно обещала», что дымоходы сделает, но в итоге ничего сделано не было, капремонт «заморозился» из-за пандемии.

Константин Чикуров, директор УК «ЖКХ-Холдинг»:

– В январе в аварийно-диспетчерскую службу «Газпром газораспределение Екатеринбург» поступили заявки о возникновении обратной тяги в двух квартирах дома по улице Шиловская, 11.

Дополнительно непонятно по каким причинам отключили полностью два стояка. После этого мы провели работы по санированию, удлинению и утеплению дымовых каналов, тяга восстановилась. Мы пытались попасть в другие квартиры, были факты недопуска в квартиры в назначенное время. Полностью мы восстановили этот объем 24 января, сразу отправили заявку в «Газпром газораспределение Екатеринбург» на подключение. Вчера они выехать не смогли, выехали сегодня – все квартиры вновь подключены к газу.

Одна из причин такой ситуации – строительство высотных многоквартирных домов рядом. Кроме того, раньше вентканалы и дымоходы работали на газовых колонках старого образца, которые постоянно горели, постоянно шаяли, и дымоходы прогревались. В настоящий момент газовые колонки ставятся новые, без функции прогрева дымохода.

Ваше мнение?

радостно

0%

все равно

0%

доволен

0%

смешно

0%

злит

0%

печально

0%

По теме

«ЖКХ-Холдинг» пояснил, кто и за что отвечает в системе ЖКХ города

02 июля 2023, 09:53

«Может, это дети совочками наковыряли?» Подрядчик после ремонта теплотрассы благоустроил не тот участок, который нарушил

13 июня 2023, 15:40

«Извините, мы вас больше не обслуживаем». Аварийные дома в Берёзовском могут передать на самоуправление

31 мая 2023, 15:00

МинЖКХ области запустило конкурс среди управленческих округов в рамках голосования за объекты благоустройства

15 мая 2023, 17:15

Почему возникает обратная тяга в дымоходе: причины и решение

Любой прибор, предназначенный для отопления дома, должен обеспечивать безопасную и эффективную работу. Дымоход в них помогает высвобождению токсичных продуктов горения. Если отопительный котел, камин, газовая колонка или печь дымит, то это значит, что возникла обратная тяга в дымоходе или системе вентиляции. Важно выяснить причины нарушения тяги, чтобы понять, как решить проблему.

Содержание

1. Что такое и как возникает тяга?
2. Как проверить направление тяги?
3. Факторы и причины возникновения
4. Как на тягу влияет вентиляция?
5. Способы решения проблемы
6. Поворотный шибер для печи в бане
7. Регулярная чистка дымохода — обязательная мера

Что такое и как возникает тяга?

В том случае, когда не оборудована искусственная вентиляция (представим себе обычные природные условия) поведение воздушных масс в данной ситуации следующим образом:

• воздух идет по пути наименьшего сопротивления;
• во время появления «помощи» в виде удлиненного «коридора» — повышается интенсивность движения воздушных потоков. Их движение принудительно направляется в ничем не занятое, пустое пространство.

Простыми словами, дымоходные каналы и трубы являются этими самыми коридорами. Это является результатом рукотворной деятельности человека, задачей которого является искусственно созданная тяга для удаления продуктов горения из помещений:

• как результат конкретных инженерных расчетов, печная труба или труба колонки и котла обладает следующими параметрами, которые позволяют создавать направленный аэродинамический воздушный поток продуктов горения;
• появление тяги происходит из-за разности давлений воздуха внутри печи и снаружи.

Ослабление или изменение направленности тяги провоцирует задымление комнаты, отравление угарным газом или пожары. При этом стоимость отопительного устройства никак не влияет на направление воздушных потоков. Тяга пропадает из-за плохого качества дымохода. Обратный ход потоков воздуха может проявиться даже при использовании престижных технических средств.

Как проверить направление тяги?

Для того чтобы отметить обратное движение потоков воздуха (не через специальный канал для отвода продуктов горения, а наоборот в помещение) есть термин который звучит как «опрокидывание тяги».

Из названия уже можно понять, что продукты горения поступают внутрь помещения, а не в дымоход. Каждый раз, как происходит пуск приборов отопления, необходимо проверять направление и силу тяги с отключенными устройствами вентиляции (если таковые имеются).

Существует несколько способов проверить, есть ли обратная тяга в вентиляции или дымоходном канале.

Народные способы. Как выявить само наличие опрокидывания тяги:

• если в топке установлена стеклянная дверца (например, у таких отопительных приборов как камин, данная деталь довольно широко распространена) – через стекло видно, насколько быстро она закапчивается. Как только открывается дверца, в помещение сразу же начнет валить дым;
• можно просто приставить тонкий листок бумаги к открытому проему топки и увидеть направление его наклона. Аналогично можно наблюдать и за дымом подожженной сигареты вместо листка бумаги.

Профессиональные способы. Есть специальная аппаратура, которая позволяет измерить тягу в дымоходе в единицах давления максимально точно. Нормой считаются показатели, варьирующиеся от 10 до 20 Па. Замеры производятся двусторонним способом:

• у основания дымохода;
• на выходе (вверху) дымохода.

Но в частном доме данный метод не особо популярен, большая часть домовладельцев пользуются народными средствами.

Анемометр не позволяет объективно определить данные, если скорость ветра менее 1 м/сек. Исходя из этого, можно сделать вывод, что использование данного прибора в тихую безветренную погоду бессмысленно.

При визуальном осмотре. В случае нормального соотношения тяги и горения:

• у пламени желто-золотистый оттенок;
• при появлении дыма он тут же плавно и интенсивно, но без рывков уходит в дымоход.

В том случае, когда тяга слишком сильная, тоже не является хорошим признаком, так как по этой причине сгорание топлива будет происходить слишком быстро. О чрезмерной тяге говорит белый оттенок пламени и гул в дымоходе.

Факторы и причины возникновения

Из всевозможных причин, почему воздушные потоки в дымоходном канале меняют свое направление, следует обозначить самые распространенные факторы. При этом причины возникновения неправильной тяги можно условно разделить на временные, которые легко устранить, и серьезные, которые требуют капитального вмешательства.

Серьезные причины появления обратной тяги:

• изъяны в конструкции дымоходной или вентиляционной системы, к примеру, узкие или горизонтальные участки дымохода или неправильный расчет диаметра либо высоты — необходимо ликвидировать инженерные несовершенства;
• засор в дымоотводящем канале — нужно его тщательно прочистить;
• близость чрезмерно высокой растительности или высотных зданий — надо полностью переделывать всю дымоходную систему;
• недочеты при обустройстве вентиляции в помещении, когда есть нехватка приточных воздушных масс — необходима диагностика вентиляционной системы, ее переделка.

Временные причины опрокидывания тяги:

• резкое похолодание или повышенное атмосферное давление;
• печь, котел или колонка долго находились в нерабочем режиме.

В этом случае в дымоотводящей системе накапливается большое количество холодных воздушных масс, которые становится препятствием для тяги и, соответственно, дыма.

Решить данные проблемы можно двумя способами:

• перетерпеть задымление помещение, пока обратная тяга в дымоходе не исчезнет в результате прогрева трубы;

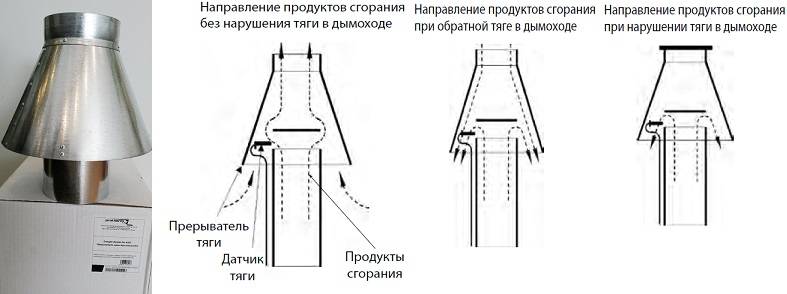

• применить специальный прибор — стабилизатор тяги, который снабжен защитным клапаном, исключающим повышение давления сверх меры.

Как на тягу влияет вентиляция?

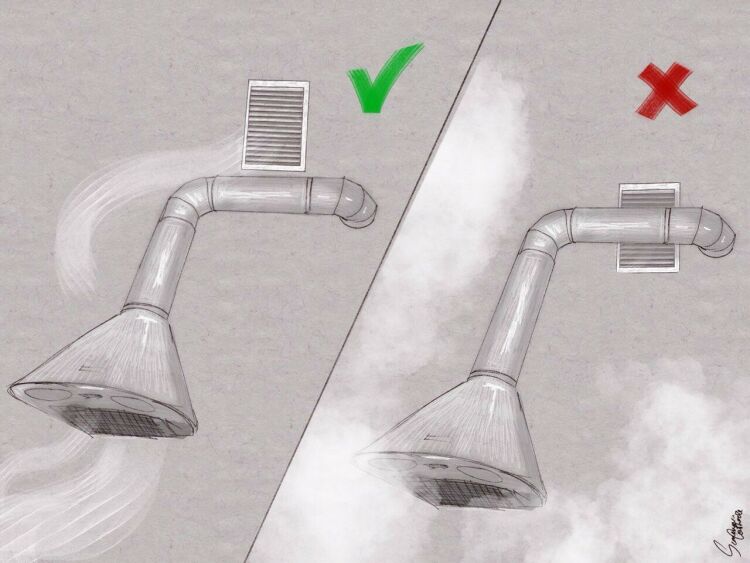

Часто возникает ситуация, когда с дымоходом все нормально, но все равно появляется обратная тяга в дымоходе, что же делать тогда? В чем причина? Скорее всего, дело в вентиляционной системе, которая работает по определенным природным закономерностям.

Плотность теплых воздушных потоков существенно ниже холодных масс, поэтому теплый воздух устремляется наверх. Если в это время в помещении открыты двери или окна, то воздушные массы направятся именно в распахнутые проемы, а не в дымоход отопительного прибора. Поэтому нужно следить, чтобы при включении прибора все двери и окна на улицу были закрыты.

Также огромное влияние на тягу оказывает внутренняя архитектура сооружения. Если в здании множество дверей или окон, есть проход на балкон или лестница на другой уровень, то непременно возникнет сквозняк. Поэтому нельзя держать распахнутыми окна и двери, расположенные выше уровня нахождения топочной камеры.

Часто случается ситуация, когда все проемы заперты, но при растопке обогревательного прибора зоны пониженного давления притягивают свежие воздушные потоки из дымохода, и в итоге происходит опрокидывание тяги. Решить проблему можно созданием необходимого оборота воздуха.

Для этого необходимо:

• поставить внутристенные приточные клапаны;
• оборудовать приточными клапанами окна;
• установить в оконное стекло устройство принудительной вентиляции;
• немного приоткрыть дверь, окошко или форточку.

Осуществление одной из предложенных мер приведет к снижению атмосферного давления в помещении и, соответственно, исчезновению обратной тяги.

Если же в качестве отопительного прибора используется газовая колонка, то здесь есть некоторые нюансы:

• камера сгорания тянет воздушные потоки из помещения;
• кислородный дефицит начинает чувствоваться в довольно скором времени;
• воздух из дымохода начнет поступать обратно, что приведет к угасанию пламени и задымлению.

В этом случае стоит тщательно проверить эффективность работы вентиляционной системы.

Способы решения проблемы

Способ решения возникших неприятностей зависит от причин, которые привели к опрокидыванию воздуха в дымоходной трубе. Поэтому стоит еще раз уточнить, что делать, если возникает обратная тяга, и как противостоять ее опрокидыванию.

Если причина в конструкционных недочетах дымохода:

• чрезмерно занижен верхний край трубы;
• зауженные проходы;
• много лишних изгибов и т. д.

Данные изъяны нужно устранить переделкой дымоходной системы.

В других случаях можно использовать различные стабилизирующие механизмы.

Надежный стабилизатор является одним из наиболее эффективных решений коррекции тяги. Современные устройства снабжаются автоматикой, благодаря которой достаточно просто включить прибор и проблема будет решена. А после этого устройство самостоятельно отключится, когда в нем не будет необходимости.

В этом случае на дымоходную трубу устанавливается расширение в виде зонта, под которым есть проем для поступления воздуха. Под колпаком зонтика монтируется термостат, который регулирует температуру газов, поднимающихся наверх. В результате плохой тяги газов накапливается слишком много и датчик отключается.

Также можно установить специальное металлическое крыло – флюгер, который вращается под воздействием ветра, всегда оказываясь с наветренной стороны. А результате обтекания флюгера ветрами, воздух возле дымохода разрежается, давление падает и тяга возрастает.

Еще один вариант – монтаж дефлектора. Назначение этого агрегата заключается в усилении тяги, благодаря отклонению воздушных масс, из-за чего давление снижается. Главный недостаток данного прибора — практически нулевая эффективность, если ветра нет. В безветренную погоду  дефлектор может даже способствовать опрокидыванию.

Ротационные трубы – еще один стабилизатор. На вершине дымового канала монтируется турбина, внутри которой находится насадка, вращаемая энергией ветра. Поскольку насадка всегда вращается в одном направлении, то над дымоходом возникает разрежение. Важный минус ротационной трубы – неэффективность, в случае отсутствия ветра. При этом есть хороший плюс – полностью исключено попадание осадков и мусора в дымоходный канал.

Поворотный шибер для печи в бане

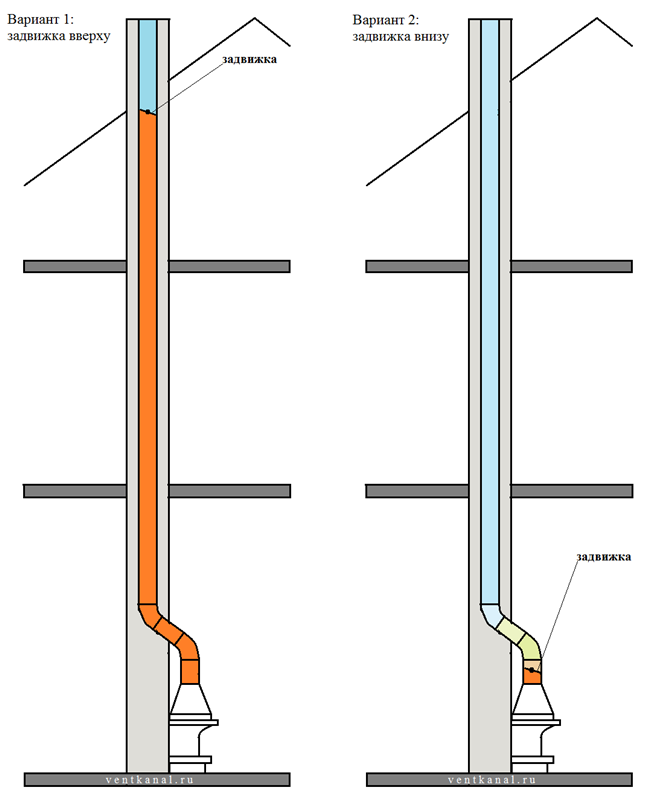

Довольно серьезное значение для регулировки силы тяги имеет конструкция шибера, которая выглядит как специальная горизонтальная пластина, при изменении положения которой увеличивается или уменьшается просвет дымохода. Данная пластина имеет специальное отверстие, благодаря которому невозможно абсолютно герметично закрыть просвет дымоходного канала. Это необходимо для соблюдения противопожарной безопасности.

Довольно часто подобная горизонтальная заслонка устанавливается в кирпичные печи, но не редко встречается и в стальных дымоходах. Поворотный шибер являет собой прикрепленную к оси пластину. Она регулируется при повороте. Из минусов такого типа заслонки можно назвать обгорание сварки, и подобное явление в последнее время проявляется все чаще.

У обеих моделей есть некоторые различия: при помощи горизонтальной заслонки можно регулировать непосредственно сам  просвет дымоходного канала, в случае же с дросселем можно только либо открыть, либо закрыть канал. На крайней случай зафиксировать заслонку можно при помощи цепочки.

Чтобы не ошибиться при подборке заслонки для дымоходного канала, нужно определиться с тем какой будет вид печи, а кроме этого, учесть еще некоторые нюансы. Монтаж шибера делается на все виды печей, исключение составляют лишь некоторые новые модели, где процесс горения регулируется контролем подачи приточного потока воздуха, и для выполнения данной задачи применяется дефлектор.

Печь работающая на газе должна быть оборудована поворотной заслонкой, благодаря которой абсолютно исключается риск полного закрытия дымохода, из-за чего исключен случайный выброс пламени через зольник. В том случае, когда все же используется заслонка, нужно следить за наличием зазора не меньше 30-40%  площади сечения дымоходного канала.

Не нужно монтировать поворотные шиберы для банной печи с периодичным действием, так как закрытая заслонка всегда будет пропускать пар при подаче. Но существует мнение, что в случае, когда поворотный шибер открыт, то дымоходный канал находящийся ниже уровня заслонки довольно трудно в дальнейшем чистить.

Обычно, вместе с дымоходом продается и шибер, так как это обязательная деталь конструкции. Но данный элемент продается и отдельно во всех профильных магазинах. Главное – знать его правильные размеры.

Регулярная чистка дымохода — обязательная мера

Для того чтобы предотвратить возникновение обратной тяги в отопительный сезон, необходимо постоянно проверять чистоту дымоходных каналов до начала использования печи. Основными причинами засоров могут стать большие отложения сажи, отслоение штукатурки с внутренней поверхности стенок дымохода, случайно залетевшие в канал птицы.

Для проверки чистоты необходимо всего лишь посмотреть в дымоход через специальный очистной люк при помощи зеркала, или просто заглянуть в трубу с крыши. В случае если обнаружатся какие-либо загрязнения их необходимо удалить, воспользовавшись специальной щеткой или специальными химическими средствами, которые имеются в свободной продаже во всех специализированных магазинах.

Для того чтобы очистка дымохода производилась, как можно реже, лучше всего будет принять на вооружение один из профилактических методов которые перешли к нам от наших прадедов.

Один из таких методов предполагает, что через каждые 10-12 топок в печи необходимо сжигать алюминиевые банки. Следует отметить, что температура в печи должна быть такой, чтобы банки в течение 5 минут полностью сгорали. Кроме того, при большом количестве сажи в дымоходе, рекомендуется в топке во время горения сжечь полведра начищенной и нарезанной картошки.

Крахмал, который будет выделяться при сгорании, позволит смягчить отложения сажи, из-за чего она сама осыплется со стенок. Время от времени можно забрасывать в топку для сжигания каменную соль, что также позволяет увеличить период между чистками.

Запомните: тяга не должна иметь обратного хода! Иначе возможны серьезные последствия!

При возникновении сильного опрокидывания появляется не только угроза задымления здания, но и высокая вероятность выделения искр, которые могут привести к пожару. Наличие обратной тяги в дымоходе чрезвычайно опасно не только для нормального функционирования отопительного оборудования, но и для здоровья человека. Поэтому при наличии опрокидывания категорически запрещено пользоваться прибора обогрева до устранения проблемы.

https://www.youtube.com/watch?v=aB9Rj6fUAdk&feature=youtu.be

определение, причины, варианты как поступить

Эффективность тяги может зависеть от нескольких параметров:

• Внутреннее сечение дымохода. Чем меньше его диаметр, тем выше скорость выхода горячих газов. Но когда они достигнут определенного минимального размера, то начнут попадать внутрь помещения. Если труба слишком большая, то поток холодного воздуха может образовать так называемую обратную тягу.
• Количество сажи, отложившейся на стенках дымохода. Это может значительно уменьшить эффективный диаметр трубы, что приведет к потере скорости тяги.
• Количество витков в дымоходе. Каждый поворот или изгиб является дополнительным препятствием для прохождения дыма.
• Герметичность системы. Если в конструкции есть щели, то через них в систему может поступать холодный воздух, образуя холодную завесу и препятствуя прохождению дыма.
• Погода. Низкое атмосферное давление и высокая влажность снижают скорость замены горячего воздуха холодным в нагревателе.

Несоблюдение вышеуказанных условий часто является причиной плохой тяги. Но как определить этот показатель без специальных приборов и приспособлений?

Самостоятельное определение тяги

Если КПД печи (котла) заметно ухудшился, то проверить тягу можно несколькими способами. Можно использовать специальный прибор – анемометр, но в большинстве случаев приобретать его для домашнего использования экономически невыгодно. Лучше всего прибегнуть к проверенным народным методам:

1. Свеча. Если зажечь свечу, поднести ее к дымоходу и тут же погасить, то по направлению движения дыма видно, есть ли сквозняк.
2. Уровень дыма в помещении.
3. Тонкий лист бумаги. Степень его отклонения может свидетельствовать о наличии тяги.

После выявления проблемы можно приступать к ее устранению.

Способы улучшить тягу

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступить к выполнению одного из них, следует провести ряд профилактических процедур с самой конструкцией дымохода:

• Удаление сажи (об этом читайте здесь). Для этого используют специальный набор, состоящий из ерша, грузила и стального троса.

Для этого нужно подняться на крышу и опустить ерш в выход дымохода по всей длине трубы. Затем поступательными движениями начинайте чистить стенки дымохода. При этом в топку начнут попадать слои сажи, которые затем удаляются.

• Полная герметизация дымохода …Одним из вышеперечисленных способов необходимо проверить конструкцию на отсутствие трещин или отверстий. Эта проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегать к более радикальным методам.

Регулятор тяги

Это устройство устанавливается на выходе дымохода.

После предварительной настройки компенсирует давление в трубе внешним давлением. При этом происходит не только нормализация работы нагревателя, но и скорость тяги одинакова, вне зависимости от внешних погодных условий.

Дефлектор

Этот дополнительный конструктивный элемент также устанавливается снаружи дымохода.

Его внешний диаметр намного больше, чем сечение самого дымохода. Это необходимо для появления эффекта перепада давления при обтекании препятствия воздухом. Те. При обтекании дефлектора воздушным потоком конструкция создает внутри него область пониженного давления, что способствует созданию условий для лучшей скорости тяги.

Флюгер дымоходный

Оригинальная конструкция, способная не только улучшить тягу, но и защитить дымоход от атмосферных осадков.

Работает по принципу дефлектора и выхода дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее сопротивление воздуха и тем самым нормализовать скорость тяги.

Дымовой вентилятор

Одним из наиболее эффективных способов является установка на дымоходе специального вентилятора.

Дефлекторы капота

Довольно распространенный вариант для принудительной вентиляции. Дефлектор представляет собой аэродинамическое устройство, которое устанавливается над дымоходом. Увеличивает тягу в дымоходе за счет изменения потока воздуха. Суть его работы заключается в перепаде давления при обтекании воздухом препятствия, а также в принципе изменения воздушных потоков. Оказывается, его форма позволяет увеличить тягу в дымоходе. Изготовлены из нержавеющей стали, они устойчивы к коррозии, кислотам и высоким температурам.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без рабочих механизмов. Но существуют разновидности дефлекторов дыма, разработанные специально для дымоходов.

1. Дефлектор Вольперта.
2. Дефлектор Григорович.
3. Круглый или сферический дефлектор.

Это круглый дефлектор, способный создавать вращательные движения под действием ветра и удалять дым из помещения. Но, опять же, недостаток изделия в том, что оно малоэффективно при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован на видео*

Кроме того, на дымоходы часто устанавливают флюгеры, зонты и подобные конструкции. Но они не могут сделать все, что может сделать высокотемпературный вентилятор дымохода. Давайте посмотрим, как они работают и что делает их особенными.

Причины плохой тяги дымохода

Время от времени владельцы каминов отмечают ухудшение работы их отопительного прибора. В чем причина, естественно, они не знают. Эксперименты со сменой топлива, как правило, тоже ни к чему не приводят. Специалисты утверждают, что причиной плохой работы камина является плохая тяга.

Причины плохой тяги дымохода

“Классические проблемы”:

1. Слишком большой или маленький диаметр трубы. Труба должна быть подходящего размера. Если его диаметр превышает определенные нормы, то возникает обратная тяга. Поднесите вентилятор к дымоходу, если его лопасти начнут двигаться – значит, у вас обратная тяга. Слишком узкая труба приводит к снижению тяги до критических значений.
2. Вращающиеся элементы и отводы в трубе. Дымоход должен быть прямым, иначе придется устанавливать усилитель тяги дымохода. Чрезмерные повороты и изгибы существенно снижают этот параметр.
3. Негерметичность. Эта проблема часто возникает у кирпичных каминов в результате неправильной технологии строительства. Когда в стене появляется небольшое отверстие, оно начинает работать как черная дыра, всасывая воздух из-за разницы давлений. Дополнительный воздух отрицательно скажется на тяге. Это то же самое, что разместить вентилятор со стороны потока воздуха.

Если ни одна из вышеперечисленных проблем не похожа на вашу, то решить проблемы с тягой поможет усилитель.

Дефлектор дымовой тяги

https://youtu.be/8HDcwaT7I8A

Дымовой вентилятор

Вытяжной вентилятор дымохода представляет собой термостойкое электрическое устройство. Он монтируется непосредственно на дымоход для увеличения тяги в дымоходе. Важно не путать дымоходный вентилятор с каминным вентилятором, который используется для подачи воздуха для поддержания горения. Здесь принцип действия другой. Проще говоря, дымоход представляет собой электродвигатель с лопастями, которые позволяют дыму выталкиваться из трубы и направляться наружу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоходе для улучшения тяги чем-то напоминает дефлектор, только для его работы совсем не требуется сила ветра. Работает постоянно, отлично справляется со своей задачей. Кроме того, в продаже можно найти экономичные модели. Они работают в двух режимах: когда на улице сильный ветер, вращение происходит естественным путем, без использования электричества. А в безветренную погоду запускается электродвигатель. Это идеальное решение для дымохода.

Разновидности каминных вентиляторов

В зависимости от ваших пожеланий и индивидуальных особенностей системы отопления вы можете купить и установить одну из следующих конструкций:

Установка играет роль отражателя или элемента, проецирующего направление воздушных потоков.

Сила тяги увеличивается за счет отражения токов от крыши и боковых стенок. К минусам можно отнести малоэффективность вентилятора в безветренную погоду. Однако при этом полностью исключено опрокидывание такого устройства даже при очень сильном, шквалистом и порывистом ветре.

Основными критериями выбора являются соответствие диаметру дымохода и расчет ветровой нагрузки.

Разновидность	Описание и особенности
Дефлектор
Лопасть	Один из самых простых и недорогих вариантов. Его функциональность и действие силы тяги напрямую зависят от интенсивности ветра. Конструкция состоит из фонаря и крыла небольших размеров. Также конструкцию дополняет специальная лопатка, фиксирующая и закрепляющая флюгер на заданном участке дымохода. Флюгер чаще всего используется для увеличения уровня тяги в твердотопливных котлах, работающих на простых бревнах или покупных брикетах.
Роторная турбина	Работа таких механических средств осуществляется вращающимися турбинами от потоков ветра. Благодаря наличию встроенных в конструкцию специальных насадок вращение осуществляется исключительно в одну сторону, вне зависимости от направления самого ветра. К достоинствам этого вида можно отнести качественную защиту от попадания во внутреннюю часть дымохода различной грязи, листьев, посторонних предметов и атмосферных осадков. Такие вентиляторы-усилители способны эффективно удалять воздух, что особенно важно в неотопительный сезон. Подходит для твердотопливных и газовых котлов с максимальной температурой до 250 градусов.
Дымосос электрический	Этот вариант предназначен для печей и каминов, работающих на твердом топливе. К преимуществам таких устройств можно отнести их универсальность в эксплуатации (в условиях с воздействием высоких температур, образованием большого количества конденсата, копоти и других продуктов горения). Максимально допустимый температурный режим для таких устройств имеет ограничение в 800 градусов. Работа и функционирование осуществляется посредством специальных датчиков температуры, которые при необходимости способны как замедлять, так и увеличивать скорость вращения вентилятора.

Особенности конструкций дымоходов

Так как дым имеет высокую температуру и постоянно воздействует на конструкцию, то дымосос изготавливают термостойким. Материал способен выдерживать температуру до 250 градусов. Этого достаточно, чтобы служить верой и правдой долгие годы. Как правило, изделия изготавливаются из литого под давлением алюминия со специальным покрытием. Двигатель имеет пожизненную смазку подшипников, а также термостойкий.

Что касается типов вентиляторов, то все сводится к различиям их формы и мощности. Ведь дымоходы бывают разные, соответственно нужно подобрать такое устройство, которое бы помещалось внутрь и имело форму дымохода. Таковы особенности выбора изделий для дымохода. Обычно конструкция выполняется квадратной или круглой формы.

Впускной клапан для увеличения тяги

Без поступления воздуха в помещение или непосредственно в печь дымоход работать не будет. Вентиляционные отверстия или щели в старых окнах — не лучший способ поступления воздуха.

Недостатки очевидны:

1. Холодный воздух проникает в помещение через щели даже при неработающей печи или камине.
2. Зимой наружный воздух постоянно изменяет внутреннюю среду. При этом резко падает относительная влажность воздуха, что вредно для здоровья. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Окно нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Она автоматически закрывается, когда духовое оборудование или газовые нагреватели не работают.

Так выглядит настенный приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха
Для работы обогревателей требуется клапан котельной. Устройство имеет иные характеристики, чем аналогичные конструкции для вентиляции помещений.

Приточный клапан устанавливается по диагонали или над обогреваемой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород будет подаваться непосредственно в топку. При этом влажностно-температурный режим в помещении не нарушается.

Полностью заменить дымоход в крайнем случае. Начать стоит с более простых методов.

Сначала старый дымоход нужно очистить от копоти и грязи. Используйте для этого специальные металлические щетки.

Если на этапе строительства каналы и труба не были утеплены, стоит это сделать. Теплые газы удаляются более эффективно, чем охлажденные. Кроме того, необходимо исключить конвективные потоки внутри дымохода, когда воздух идет вниз по холодной стене, препятствуя восходящим потокам.

Еще одним эффективным способом увеличения тяги является уменьшение количества изгибов в системе дымоудаления. Частичная переделка дымохода обходится дешевле, чем полная замена системы.

Популярным способом увеличения тяги дымохода является установка дефлектора. Ветер становится помощником, а не создает порывов обратной тяги

Также можно использовать роторную турбину. Во время ветра турбина раскручивает крыльчатку, что обеспечивает дополнительный разрежение на выходе из дымохода.

Не менее эффективным способом увеличения тяги является увеличение высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы увеличения тяги. Но есть еще один действенный метод, о котором речь пойдет ниже.

Предлагаем ознакомиться Железные печи для бани своими руками как сделать печь в металлическую баню фото

Популярные отзывы о вентиляторах

ММОТОРС АО БО ВО 90/25 Т (+150°С)

Отличный вентилятор циркулярного типа для периодической или длительной работы. Его производительность составляет 60 м 3 /ч, при мощности 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр 9,9 см, а глубина 2,5 см. Вентилятор производит 2,5 тысячи оборотов. Изделие можно устанавливать в каналы небольшой длины. Благодаря малошумному электродвигателю, имеющему шарикоподшипники с двойной герметизацией, устройство может работать целых 30 тысяч часов. При этом вентилятор можно монтировать как вертикально, так и горизонтально. Корпус изготовлен из алюминиевого сплава, который быстро остывает и выдерживает температуру до 150 градусов. Гарантия 3 года. Стоимость около $38.

ММОТОРС ОАО БА ВА 9/2 Т (+150)

В отличие от предыдущей версии вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – те же 16 Вт, производительность, класс защиты, скорость и прочие показатели такие же. А вот посадочный диаметр 9,3х9,3, при глубине 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors BOK 150/120 (+150°C)

Вентилятор также используется для круглого дымохода. Он намного мощнее предыдущих вариантов. При мощности 18 Вт устройство имеет производительность 240 м 3 /ч. Диаметр подгонки – 12 см. Класс защиты IP44.

Модель имеет разное сечение по оси вентилятора, что позволяет адаптировать ее к обычным воздуховодам. Материал термостойкий, а двигатель прослужит 30 тысяч часов работы. Гарантия производителя – 3 года. Стоимость 90 долларов. Купив такой вытяжной вентилятор на дымоходную трубу, можно забыть о слабой тяге.

Профилактика и методы проверки

Перед началом отопительного сезона необходимо обязательно проверить, есть ли движение воздуха в дымоходе. Есть специальные приборы для тестирования. Например, анемометр. Он позволяет очень точно измерить скорость потока, но этот метод стоит денег. Отсутствие ветра на улице или его скорость менее 1 м/с сами по себе объясняют отсутствие тяги в дымоходе.

Существуют также старые испытанные методы тестирования. К топке следует поднести зажженную спичку и понаблюдать, куда направлено пламя. Если в сторону печки, то это говорит о хорошей тяге. Огонь не колеблется – в дымоходе нет движения воздуха. Пламя, направленное в сторону от топки, является явным свидетельством обратного потока.

Так же видно и с бумажкой … Если ее приложить к открытому проему топки, то видно куда она отклоняется.

Насколько динамично движется воздух и в каком направлении он движется, можно судить по цвету пламени. Если все нормально, то огонь имеет золотистый цвет, а образовавшийся дым сразу испаряется в трубу. При очень сильной тяге цвет ослепительно белый, в трубе слышен гул. Красный указывает на проблему в дымоходе или трубе.

Плохая вытяжка – причины

Прежде чем говорить о применении тягодутьевых устройств для дымохода, остановимся на сути процесса, а также причинах падения тяги в дымоходе.

Совокупность факторов, влияющих на эффективность дымоходной вытяжки, можно условно разделить на три группы:

1. Внутренние условия в доме;
2. Условия для движения воздушных потоков внутри помещения.
3. Температура воздуха в отапливаемом помещении жилого дома.
4. Суммарный объем воздуха внутри помещений, которые сообщаются с топочным отделением печи через поддувал.
5. Количество других потребителей кислорода, проживающих в доме – людей или животных.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не предусмотрено проектной документацией, его установка согласовывается с работниками газовой службы. Только после этого можно увеличить тягу с помощью этого приспособления.

Дефлектор ЦАГИ

Дефлектор конструкции разные:

• Дефлектор ЦАГИ;
• круглое приспособление;
• дискового типа;
• в виде звезды;
• Н-образное устройство;
• турбо дефлектор.

Модель дефлектора подбирается по величине средней скорости ветра в районе и диаметру дымохода. Устройства эффективны только при наличии ветра, в безветренную погоду не работают и могут уменьшить толкать. Увеличение дымоудаления происходит при различном направлении ветрового потока, кроме горизонтального, когда внутри возникают вихри и перекрывается путь продуктам горения. Проблема решается установкой обратного колпачка.

Улучшение дымохода газового котла

Если для отопления используется газ, можно установить не все модели дефлекторов, так как некоторые предназначены только для установки в систему вентиляции. Чтобы не перекрывать поток выхлопных газов, нужно проконсультироваться со специалистами.

В системах с газовым котлом используется дефлектор-лопатка. Он устроен так, что дым выходит с подветренной стороны и увеличивает тягу дымохода. Устройство изготовлено из жаропрочного металла, который сопротивляется нагреву и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с качением. Дымоходный флюгер неустойчив при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В дровяных и угольных котлах используется механическое энергонезависимое устройство регулирования тяги. Устройство устраняет необходимость ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода, открывая заслонку духовки.

Устройство термомеханическое автоматизирует процесс:

1. при сгорании топлива, нагреве энергоносителя в системе и расширении жидкости в рабочем цилиндре устройства приводит в действие механизм и приводит в действие пружину;
2. рычаг ослабляет цепь, заслонка закрывается, а проход воздуха уменьшается, вместо горения начинается тление;
3. охлаждение антифриза приводит к сокращению пружины и открытию дверцы топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, согласовывает давление и обеспечивает независимость от погодных условий.

В дымоход гаражной печи

Такие печи капризны к тяге, так как почти все тепло уходит на обогрев гаража. Температура выходящего дыма низкая, канал не прогревается, выпадает конденсат. Явление можно предотвратить, увеличив высоту трубы (до 2-3 метров). Цилиндрическая или круглая секция дымохода используется для предотвращения турбулентности. Трубу гаражной печи утепляют для улучшения тяги.

На конце трубы размещается демпфер, частично закрывающий периметр трубы. Заслонка регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым будет подниматься вверх в большом объеме и на границе с холодным воздухом будет образовываться своеобразная пробка. В некоторых моделях духовок заслонка продается в комплекте.

Профилактика состояния дымохода

Чтобы не было необходимости в применении средств принудительной вытяжки дымохода из жаропрочного материала, необходимо применять профилактические меры по поддержанию его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности отвода дымовых газов является уменьшение проходимости трубы с сажей, скапливающейся на стенках, рассмотрим средства борьбы с этим явлением.

Эти способы могут быть:

1. Сжигание нафталина в печи около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают в топку и далее удаляются с золой, а мелкие вылетают по трубе вместе с печными газами. Это средство нельзя использовать для удаления дымоходов от камина и для труб открытых очагов – после него в помещениях остается характерный удушливый запах.
2. Время от времени сжигайте в печи для чистки картофеля. Их предварительно сушат. Пары крахмала разрыхляют нагар, и он будет попадать в топку. Аналогично действует чистый крахмал, который подается в хорошо прогоревшую топку в количестве одной столовой ложки.
3. Хороший очиститель труб от сажи — это в двух словах. Горит при высоких температурах, выжигая сажевые отложения на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Частота использования по мере накопления.
9Аналогичное действие на копоть оказывают и осиновые дрова 0007. В конце последних дров сжигают одно-два полена. Они горят при высоких температурах.

Частота применения высокотемпературных средств должна быть регулярной, не реже двух раз в неделю, чтобы не успевала накапливаться сажа. В противном случае можно вызвать серьезный пожар, так как сажа сгорает с выделением очень большого количества тепла.

В дополнение к перечисленным на рынке существует множество средств против сажи, как химического, так и термического разложения сажи. Применение профилактических мер позволяет исключить необходимость применения принудительных мер по улучшению отвода воздуха в дымоход.

От чего портится тяга

Если вы не знаете, от чего зависит тяга в камине, и по каким причинам она может ухудшаться, важно знать о ряде наиболее распространенных причин, которые заключаются в следующем:

1. Дымоход может комплектоваться различными тройниками, коленами и другими соединительными элементами, расположенными по ходу канала, по которому проходит дым;
2. Ошибки установки или возможное неправильное положение клапана;
3. Изначально неправильно выбран диаметр и сечение дымохода;
4. Если в камине нет тяги, возможно выход расположен ниже конька на крыше. Возможно, это уже спровоцировало «опрокидывание» этого элемента;
5. В непосредственной близости от дымохода находятся более высокие и большие дома, строения и другие постройки. Таким образом, очень высокое или, наоборот, низкое давление может привести к ухудшению работы тягового механизма.

Дымоход, должен быть поднят и установлен в самой высокой точке крыши

Грязь и отложения не должны проникать внутрь конструкции

Интересно знать: для проведения диагностики с помощью своими руками нужно просто отключить всю систему отопления и измерить количество и слой сажи и копоти, скопившейся на стенках дымохода. Толщина такого слоя не должна превышать 2-3 миллиметров.

Проведение устройства и удлинение

Для налаживания работы тягового механизма на практике может быть применен один из следующих вариантов:

• Удлинение дымохода до достижения оптимальных размеров и размеров;
• Применить дополнительную фурнитуру и детали;
• Дополнить конструкцию покупным дымососом электрического типа;
• Купить стабилизаторы тяги.

Очистка и уход за изделием – достаточно сложный и трудоемкий процесс, позволяющий поддерживать функциональность и продуктивную работу устройства

Схема с размерами и размерами электрического отклонения

Важно: убедиться, что давление внутри дымохода колеблется от 10 до 20 Па. Для определения этого критерия рекомендуется использовать специальные приборы , например, можно использовать анемометр, цена которого зависит от выбранной модели и производителя.

Интересно знать: в инструкции по удлинению дымохода сказано, что оптимальная общая длина этого элемента не должна быть меньше 5-7 метров в зависимости от конструктивных особенностей и этажности дома. При этом колени и сужения должны встречаться как можно реже.

Советы и рекомендации экспертов

Установка выполнена на кирпичном дымоходе

Угарный газ: обратная тяга и утечка

Новости

Угарный газ: обратная тяга и утечка

25 сентября 2019 г.

Дэвид Ричардсон

В чем разница между обратной тягой и «утечкой» при естественной тяге оборудование? Эти два термина часто используются взаимозаменяемо, даже если они имеют разные значения. Это приводит к путанице и неправильным диагнозам в этой области. Давайте посмотрим на различия между ними.

Обратная тяга

Обратная тяга – это изменение обычного направления воздушного потока в дымоходе или дымоходе при работе устройств для сжигания с вентиляцией. В главе 34 справочника ASHRAE 2008 г. обратная тяга является одним из нарушений вентиляции, от которых вытяжки предназначены для изоляции оборудования. Обратная тяга является одним из способов разлива, и существует множество движущих сил как внутри, так и снаружи здания, которые могут его вызвать.

Эффект стека является одной из таких причин. Эффект стека – это движение воздуха в здание и из него за счет утечки и разницы в плотности воздуха. Высокое протекающее здание может стать большим дымоходом, чем любой специальный дымоход, который вы прикрепите к оборудованию, работающему на топливе. Добавьте спроектированное отверстие в вентиляционной системе, например, вытяжной колпак, и здание часто выигрывает битву.

Движение воздуха от вентиляторов также может привести к обратной тяге. Эта проблема может превысить эффект дымовой трубы, потому что вентиляторы могут создавать большие перепады давления в здании. Такие проблемы, как утечка воздуховода, неправильная балансировка воздуха, вытяжные вентиляторы, центральная обратка и закрытие внутренней двери (ручная заслонка кондиционируемого помещения) способствуют усилению или маскировке этого взаимодействия.

Поскольку эти силы действуют в здании, они могут привести к сбросу давления в зоне топочных устройств (CAZ) и изменению предполагаемого направления воздушного потока в дымоходе или дымоходе.

Утечка

Утечка – это попадание побочных продуктов сгорания в здание из вентиляционных отверстий для разбавления воздуха, соединений вентиляционных соединений, отверстий корпуса вентилятора с принудительной тягой, впускных отверстий для воздуха для горения или других мест в системе сгорания или вентиляции устройства для сжигания с вентиляцией. Это введение вызвано обратной тягой, засорением дымохода или утечками в системе вентиляции.

Обратная тяга — только одна из причин утечки. Один любопытный аспект этого определения заключается в том, что восходящие потоки (слишком большая тяга) не упоминаются как причина утечки. Возможно ли, что это связано с тем, что сегодня это одно из самых неправильно диагностируемых и непризнанных условий безопасности в полевых условиях?

Возможны условия, при которых происходит утечка без одновременного возникновения обратной тяги. Например, если дымоход заблокирован или ограничен, может произойти утечка, но обратная тяга может не быть основной причиной. Чтобы утечка была связана с обратной тягой, также должна существовать разгерметизация CAZ.

Еще один случай, о котором я упоминал ранее, который может способствовать утечке, — это состояние восходящего потока — полная противоположность обратному потоку. Многих из нас учили, что если тяга в дымоходе выше расчетных минимально допустимых уровней тяги, то все в порядке. Это опасное предположение, поскольку у вас недостаточно информации, чтобы отличить разбавляющий воздух (комнатный воздух) от дымовых газов, выходящих из оборудования.

В условиях восходящего потока в дымоход может попасть значительно больше разбавляющего воздуха, чем дымовых газов. Когда это происходит, дымовые газы по существу задерживаются внутри оборудования, и происходит утечка на входе в горелку. Имейте в виду, вход горелки — это не улица с односторонним движением. Вы когда-нибудь видели большие коричневые пятна над топочным отделением водонагревателя или ржавчину внутри теплообменника газовой печи? Это визуальные признаки того, что может произойти утечка.

Использование химического дыма и/или зеркал вокруг основания вытяжного колпака прибора с естественной тягой не улавливает эту форму утечки. Сквозняк не является местом разлива. Если бы вы выполнили традиционный тест на утечку в условиях восходящего потока, он прошел бы с честью, поскольку тестируется только одно место.

Единственный способ обнаружить это — использовать анализатор горения. Во время рабочего цикла оборудования необходимо проводить несколько измерений содержания окиси углерода (CO), чтобы определить тенденцию работы. Если показания CO повышаются во время рабочего цикла и присутствует избыточное давление тяги, есть большая вероятность, что вы столкнулись с этим явлением.

Надеюсь, это устранит некоторую путаницу в определениях, которые мы часто используем, и в то же время откроет вам глаза на другие возможности утечки, которые раньше не рассматривались.

Дэвид Ричардсон работает в сфере HVAC в качестве разработчика учебных программ и тренеров в National Comfort Institute, Inc. (NCI). NCI специализируется на обучении, направленном на улучшение, измерение и проверку характеристик HVAC и зданий. Если вы являетесь подрядчиком или техническим специалистом в области ОВКВ и заинтересованы в получении дополнительной информации о добавлении испытаний горения в свои услуги, свяжитесь с Дэвидом по адресу davidr@ncihvac.
