Обратная тяга в дымоходе газовой колонки: Как усилить тягу в дымоходе газовой колонки?

alexxlab
16.06.2021
Комментарии: 0

обзор способов проверки тяги и методов борьбы с обратной тягой © Геостарт

Рубрика: Газификация

Как проверить тягу в газовой колонке: обзор способов проверки тяги и методов борьбы с обратной тягой

Газовая колонка пользуется большой популярностью у владельцев квартир и частных домов. Безусловно, прибор отлично справляется с обеспечением жильцов горячей водой, не требует сложного обслуживания, а затраты на используемое топливо минимальны. Но имеет водонагреватель и один серьезный недостаток – утечка газа может привести к взрыву, разрушению дома и гибели людей. Поэтому крайне важно своевременно выявить поломку и знать, как проверить тягу в газовой колонке в домашних условиях.

Каждый элемент устройства должен работать безотказно, любые неполадки немедленно исправляться, а вышедшие из строя детали подлежат незамедлительной замене. Регулярные проверки системы выполняют специалисты газовой службы, но периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей, можно и самостоятельно.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора — анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

• поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
• на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Причины отсутствия тяги

Выявить источник неисправности можно с помощью визуального осмотра колонки на предмет ошибок, допущенных во время ее установки .

Нарушение технологии монтажа газовой колонки, а также использование некачественных материалов при установке водонагревателя — основные причины отсутствия тяги

Выделяют несколько типичных нарушений:

Диаметр воздуховода меньше сечения выводящего патрубка водонагревателя.

Важно также оценить соответствие помещения техническим эксплуатационным условиям. В одной комнате запрещена установка газовой колонки и принудительной вытяжки. При монтаже металлопластиковых окон должны использоваться приточные клапаны.

Как усилить тягу в водонагревателе?

Одна из основных причин отсутствия тяги – засор в дымовом канале. Зачастую такая проблема встречается в многоквартирных домах старого типа.

В так называемых хрущевках закладываются 2 шахты – для колонки и вентиляционная. В первую очередь необходимо вызвать специалистов для проведения чистки.

Устранение засора в дымовом канале поможет усилить тягу в водонагревателе.  Самостоятельно провести очистку можно с помощью металлического ершика или специальной щетки

В частном доме улучшение тяги следует начать с ревизии дымохода и оценки загрязнения замусоренной трубы. После извлечения засора, внутрь канала помещают зеркало. В верхней части дымохода должен быть свет. Проводить такую процедуру рекомендуется не менее одного раза в три года.

Плохая тяга также может быть вызвана неправильной установкой вытяжки дымохода или большим количеством лишних поворотов, острых углов и изгибов в трубе. Если исправление ошибок, допущенных во время монтажа, не помогло, усилить тягу в дымоходах можно с помощью дымососов и вентиляторов.

Способы устранения обратной тяги

Обращать внимание следует на любые, даже самые незначительные, изменения в работе газового устройства. Если водонагреватель издает посторонние звуки или включается с хлопком, следует незамедлительно обратиться к специалисту.

Хлопки чаще всего встречаются у старых моделей колонок. В современных проточных колонках такие недочеты встречаются крайне редко. Посторонние звуки возникают по причине скопившегося газа в теплообменнике, который впоследствии может занять весь дымоход.

Определить наличие обратной тяги в газовой колонке можно с помощью измерительных приборов. Показатель устанавливается с максимальной точностью, в единицах давления

В большинстве случаев такое нарушение провоцирует засор дымохода, поломка клапана или отклонение огонька запального фитиля.

В новых моделях водонагревателя неисправность может вызвать:

• брак искровой свечи;
• израсходованная батарейка, установленная в управляющий модуль;
• неисправный микропереключатель, находящийся в водяном узле.

Решившись на самостоятельные ремонтные работы, в первую очередь, необходимо проверить интенсивность тяги одним из перечисленных выше методом.

Дальнейшая диагностика будет отличаться в зависимости от типа устройства – с запальным фитилем или системой автоматического поджига.

Колонка с системой автоматического поджига

В таком типе водонагревателя устройство воспламенения находится под контролем электронного модуля. Система с микропереключателями, расположенными на регуляторах огня и жидкости, считается одной из самых надежных. Ремонт детали, вышедшей из строя, может привести к существенным затратам.

В основу работы газовых колонок нового поколения положен принцип автоматического розжига. Такие устройства оснащены несколькими датчиками безопасности

Установить серьезность поломки можно следующим образом:

Проверить работоспособность микрорегулятора давления жидкости , предназначенного для передачи сигналов управляющему модулю. Его активность связана с подачей воды при необходимости воспламенения газа. Как и другие регуляторы, он может выйти из строя и подавать неверные команды. Неполадку можно определить с помощью омметра и мультиметра. Изношенный элемент следует заменить на новый.

По завершении ремонтных работ, необходимо проверить места соединения на герметичность. Усилить безопасность можно с помощью резиновых прокладок и специальных герметиков.

Водонагреватели с запальным фитилем

Проточные газовые колонки прошлого поколения часто издают характерные хлопки при включении . Такие конструкции считаются не очень удобными и зачастую даже небезопасными, в то же время на их ремонт понадобится гораздо меньше денег.

Устранить хлопки газа можно с помощью очистки загрязнений из отверстия в жиклере. Проводить процедуру необходимо ежемесячно или ежегодно — в зависимости от качества используемого топлива

Скопление газа в не предназначенном для этого месте может быть спровоцировано неправильным расположением запального фитиля. Нарушение приводит к уменьшению пламени и неспособности достичь края горелки кромкой. Основная причина недостаточного количества газа, подаваемого к фитилю – засорившийся жиклер.

Исправить неполадку можно и самостоятельно, но для этого необходимо полностью разобрать устройство.

Будьте предельно внимательны при ремонте устройства, все вытащенные винты сложите в отдельную емкость, чтобы они не потерялись. После снятия теплообменника сфотографируйте расположение элементов конструкции, это поможет впоследствии без труда все правильно подключить

Первым делом необходимо перекрыть подачу воды и газа .

Основная часть водонагревателей имеет однотипную схему, поэтому инструкция по ремонту практически не будет отличаться:

Если неисправность не устранена, следует обратиться за помощью к специалисту газовой компании .

Встречаются и другие причины появления обратной тяги:

Сезонные изменения , в таком случае необходимо убедиться в отсутствии ошибок при установке дымохода, утеплить каналы.

Обратный клапан может вызвать проблемы с работой газовой колонки. Если водонагреватель начал периодически гаснуть, причина в перекрытии выхлопа. В таком случае следует обратиться к специалисту газовой службы для проверки норм монтажа дымохода и при необходимости повторной установки заслонки

Исправить ситуацию с компенсацией воздуха можно и с помощью обратного клапана для дымохода газовой колонки. Следует провести также демонтаж вентилятора, купить приточные клапаны для металлопластиковых окон.

Механические запорные устройства, известные как обратный клапан или заслонка для водонагревателя, обеспечивают прохождение жидкой и газообразной среды исключительно в одном направлении.

Предназначены для газовых колонок турбированного типа. Их действие основано на открытии выхлопного отверстия при работе колонки и его закрытии после отключения, что гарантирует безопасное использование.

Тухнет газовая колонка: в чем причина и как устранить неисправности:

Проверка тяги в дымовом и вентиляционном канале :

Проверка тяги в водонагревателе — обязательное условие безопасного использования газового оборудования. При обратном движении вентиляционной струи поток газов стремится в помещение, что может привести к задымлению и возгоранию окружающих предметов. Удостовериться в наличии опрокидывания тяги можно и самостоятельно, без привлечения специалистов. Достаточно придерживаться рекомендаций, приведенных выше.

Вы тоже сталкивались с проблемой ухудшения или отсутствия тяги? Ждем ваши вопросы, участие в обсуждении спорных моментов или истории из личного опыта — блок обратной связи расположен ниже.

Почему возникает обратная тяга в дымоходе: причины и решение

Любой прибор, предназначенный для отопления дома, должен обеспечивать безопасную и эффективную работу. Дымоход в них помогает высвобождению токсичных продуктов горения. Если отопительный котел, камин, газовая колонка или печь дымит, то это значит, что возникла обратная тяга в дымоходе или системе вентиляции. Важно выяснить причины нарушения тяги, чтобы понять, как решить проблему.

Содержание

1. Что такое и как возникает тяга?
2. Как проверить направление тяги?
3. Факторы и причины возникновения
4. Как на тягу влияет вентиляция?
5. Способы решения проблемы
6. Поворотный шибер для печи в бане
7. Регулярная чистка дымохода — обязательная мера

Что такое и как возникает тяга?

В том случае, когда не оборудована искусственная вентиляция (представим себе обычные природные условия) поведение воздушных масс в данной ситуации следующим образом:

• воздух идет по пути наименьшего сопротивления;
• во время появления «помощи» в виде удлиненного «коридора» — повышается интенсивность движения воздушных потоков. Их движение принудительно направляется в ничем не занятое, пустое пространство.

Простыми словами, дымоходные каналы и трубы являются этими самыми коридорами. Это является результатом рукотворной деятельности человека, задачей которого является искусственно созданная тяга для удаления продуктов горения из помещений:

• как результат конкретных инженерных расчетов, печная труба или труба колонки и котла обладает следующими параметрами, которые позволяют создавать направленный аэродинамический воздушный поток продуктов горения;
• появление тяги происходит из-за разности давлений воздуха внутри печи и снаружи.

Ослабление или изменение направленности тяги провоцирует задымление комнаты, отравление угарным газом или пожары. При этом стоимость отопительного устройства никак не влияет на направление воздушных потоков. Тяга пропадает из-за плохого качества дымохода. Обратный ход потоков воздуха может проявиться даже при использовании престижных технических средств.

Как проверить направление тяги?

Для того чтобы отметить обратное движение потоков воздуха (не через специальный канал для отвода продуктов горения, а наоборот в помещение) есть термин который звучит как «опрокидывание тяги».

Из названия уже можно понять, что продукты горения поступают внутрь помещения, а не в дымоход. Каждый раз, как происходит пуск приборов отопления, необходимо проверять направление и силу тяги с отключенными устройствами вентиляции (если таковые имеются).

Существует несколько способов проверить, есть ли обратная тяга в вентиляции или дымоходном канале.

Народные способы. Как выявить само наличие опрокидывания тяги:

• если в топке установлена стеклянная дверца (например, у таких отопительных приборов как камин, данная деталь довольно широко распространена) – через стекло видно, насколько быстро она закапчивается. Как только открывается дверца, в помещение сразу же начнет валить дым;
• можно просто приставить тонкий листок бумаги к открытому проему топки и увидеть направление его наклона. Аналогично можно наблюдать и за дымом подожженной сигареты вместо листка бумаги.

Профессиональные способы. Есть специальная аппаратура, которая позволяет измерить тягу в дымоходе в единицах давления максимально точно. Нормой считаются показатели, варьирующиеся от 10 до 20 Па. Замеры производятся двусторонним способом:

• у основания дымохода;
• на выходе (вверху) дымохода.

Но в частном доме данный метод не особо популярен, большая часть домовладельцев пользуются народными средствами.

Анемометр не позволяет объективно определить данные, если скорость ветра менее 1 м/сек. Исходя из этого, можно сделать вывод, что использование данного прибора в тихую безветренную погоду бессмысленно.

При визуальном осмотре. В случае нормального соотношения тяги и горения:

• у пламени желто-золотистый оттенок;
• при появлении дыма он тут же плавно и интенсивно, но без рывков уходит в дымоход.

В том случае, когда тяга слишком сильная, тоже не является хорошим признаком, так как по этой причине сгорание топлива будет происходить слишком быстро. О чрезмерной тяге говорит белый оттенок пламени и гул в дымоходе.

Факторы и причины возникновения

Из всевозможных причин, почему воздушные потоки в дымоходном канале меняют свое направление, следует обозначить самые распространенные факторы. При этом причины возникновения неправильной тяги можно условно разделить на временные, которые легко устранить, и серьезные, которые требуют капитального вмешательства.

Серьезные причины появления обратной тяги:

• изъяны в конструкции дымоходной или вентиляционной системы, к примеру, узкие или горизонтальные участки дымохода или неправильный расчет диаметра либо высоты — необходимо ликвидировать инженерные несовершенства;
• засор в дымоотводящем канале — нужно его тщательно прочистить;
• близость чрезмерно высокой растительности или высотных зданий — надо полностью переделывать всю дымоходную систему;
• недочеты при обустройстве вентиляции в помещении, когда есть нехватка приточных воздушных масс — необходима диагностика вентиляционной системы, ее переделка.

Временные причины опрокидывания тяги:

• резкое похолодание или повышенное атмосферное давление;
• печь, котел или колонка долго находились в нерабочем режиме.

В этом случае в дымоотводящей системе накапливается большое количество холодных воздушных масс, которые становится препятствием для тяги и, соответственно, дыма.

Решить данные проблемы можно двумя способами:

• перетерпеть задымление помещение, пока обратная тяга в дымоходе не исчезнет в результате прогрева трубы;
• применить специальный прибор — стабилизатор тяги, который снабжен защитным клапаном, исключающим повышение давления сверх меры.

Как на тягу влияет вентиляция?

Часто возникает ситуация, когда с дымоходом все нормально, но все равно появляется обратная тяга в дымоходе, что же делать тогда? В чем причина? Скорее всего, дело в вентиляционной системе, которая работает по определенным природным закономерностям.

Плотность теплых воздушных потоков существенно ниже холодных масс, поэтому теплый воздух устремляется наверх. Если в это время в помещении открыты двери или окна, то воздушные массы направятся именно в распахнутые проемы, а не в дымоход отопительного прибора. Поэтому нужно следить, чтобы при включении прибора все двери и окна на улицу были закрыты.

Также огромное влияние на тягу оказывает внутренняя архитектура сооружения. Если в здании множество дверей или окон, есть проход на балкон или лестница на другой уровень, то непременно возникнет сквозняк. Поэтому нельзя держать распахнутыми окна и двери, расположенные выше уровня нахождения топочной камеры.

Часто случается ситуация, когда все проемы заперты, но при растопке обогревательного прибора зоны пониженного давления притягивают свежие воздушные потоки из дымохода, и в итоге происходит опрокидывание тяги. Решить проблему можно созданием необходимого оборота воздуха.

Для этого необходимо:

• поставить внутристенные приточные клапаны;
• оборудовать приточными клапанами окна;
• установить в оконное стекло устройство принудительной вентиляции;
• немного приоткрыть дверь, окошко или форточку.

Осуществление одной из предложенных мер приведет к снижению атмосферного давления в помещении и, соответственно, исчезновению обратной тяги.

Если же в качестве отопительного прибора используется газовая колонка, то здесь есть некоторые нюансы:

• камера сгорания тянет воздушные потоки из помещения;
• кислородный дефицит начинает чувствоваться в довольно скором времени;
• воздух из дымохода начнет поступать обратно, что приведет к угасанию пламени и задымлению.

В этом случае стоит тщательно проверить эффективность работы вентиляционной системы.

Способы решения проблемы

Способ решения возникших неприятностей зависит от причин, которые привели к опрокидыванию воздуха в дымоходной трубе. Поэтому стоит еще раз уточнить, что делать, если возникает обратная тяга, и как противостоять ее опрокидыванию.

Если причина в конструкционных недочетах дымохода:

• чрезмерно занижен верхний край трубы;
• зауженные проходы;
• много лишних изгибов и т. д.

Данные изъяны нужно устранить переделкой дымоходной системы.

В других случаях можно использовать различные стабилизирующие механизмы.

Надежный стабилизатор является одним из наиболее эффективных решений коррекции тяги. Современные устройства снабжаются автоматикой, благодаря которой достаточно просто включить прибор и проблема будет решена. А после этого устройство самостоятельно отключится, когда в нем не будет необходимости.

В этом случае на дымоходную трубу устанавливается расширение в виде зонта, под которым есть проем для поступления воздуха. Под колпаком зонтика монтируется термостат, который регулирует температуру газов, поднимающихся наверх. В результате плохой тяги газов накапливается слишком много и датчик отключается.

Также можно установить специальное металлическое крыло – флюгер, который вращается под воздействием ветра, всегда оказываясь с наветренной стороны. А результате обтекания флюгера ветрами, воздух возле дымохода разрежается, давление падает и тяга возрастает.

Еще один вариант – монтаж дефлектора. Назначение этого агрегата заключается в усилении тяги, благодаря отклонению воздушных масс, из-за чего давление снижается. Главный недостаток данного прибора — практически нулевая эффективность, если ветра нет. В безветренную погоду  дефлектор может даже способствовать опрокидыванию.

Ротационные трубы – еще один стабилизатор. На вершине дымового канала монтируется турбина, внутри которой находится насадка, вращаемая энергией ветра. Поскольку насадка всегда вращается в одном направлении, то над дымоходом возникает разрежение. Важный минус ротационной трубы – неэффективность, в случае отсутствия ветра. При этом есть хороший плюс – полностью исключено попадание осадков и мусора в дымоходный канал.

Поворотный шибер для печи в бане

Довольно серьезное значение для регулировки силы тяги имеет конструкция шибера, которая выглядит как специальная горизонтальная пластина, при изменении положения которой увеличивается или уменьшается просвет дымохода. Данная пластина имеет специальное отверстие, благодаря которому невозможно абсолютно герметично закрыть просвет дымоходного канала. Это необходимо для соблюдения противопожарной безопасности.

Довольно часто подобная горизонтальная заслонка устанавливается в кирпичные печи, но не редко встречается и в стальных дымоходах. Поворотный шибер являет собой прикрепленную к оси пластину. Она регулируется при повороте. Из минусов такого типа заслонки можно назвать обгорание сварки, и подобное явление в последнее время проявляется все чаще.

У обеих моделей есть некоторые различия: при помощи горизонтальной заслонки можно регулировать непосредственно сам  просвет дымоходного канала, в случае же с дросселем можно только либо открыть, либо закрыть канал. На крайней случай зафиксировать заслонку можно при помощи цепочки.

Чтобы не ошибиться при подборке заслонки для дымоходного канала, нужно определиться с тем какой будет вид печи, а кроме этого, учесть еще некоторые нюансы. Монтаж шибера делается на все виды печей, исключение составляют лишь некоторые новые модели, где процесс горения регулируется контролем подачи приточного потока воздуха, и для выполнения данной задачи применяется дефлектор.

Печь работающая на газе должна быть оборудована поворотной заслонкой, благодаря которой абсолютно исключается риск полного закрытия дымохода, из-за чего исключен случайный выброс пламени через зольник. В том случае, когда все же используется заслонка, нужно следить за наличием зазора не меньше 30-40%  площади сечения дымоходного канала.

Не нужно монтировать поворотные шиберы для банной печи с периодичным действием, так как закрытая заслонка всегда будет пропускать пар при подаче. Но существует мнение, что в случае, когда поворотный шибер открыт, то дымоходный канал находящийся ниже уровня заслонки довольно трудно в дальнейшем чистить.

Обычно, вместе с дымоходом продается и шибер, так как это обязательная деталь конструкции. Но данный элемент продается и отдельно во всех профильных магазинах. Главное – знать его правильные размеры.

Регулярная чистка дымохода — обязательная мера

Для того чтобы предотвратить возникновение обратной тяги в отопительный сезон, необходимо постоянно проверять чистоту дымоходных каналов до начала использования печи. Основными причинами засоров могут стать большие отложения сажи, отслоение штукатурки с внутренней поверхности стенок дымохода, случайно залетевшие в канал птицы.

Для проверки чистоты необходимо всего лишь посмотреть в дымоход через специальный очистной люк при помощи зеркала, или просто заглянуть в трубу с крыши. В случае если обнаружатся какие-либо загрязнения их необходимо удалить, воспользовавшись специальной щеткой или специальными химическими средствами, которые имеются в свободной продаже во всех специализированных магазинах.

Для того чтобы очистка дымохода производилась, как можно реже, лучше всего будет принять на вооружение один из профилактических методов которые перешли к нам от наших прадедов.

Один из таких методов предполагает, что через каждые 10-12 топок в печи необходимо сжигать алюминиевые банки. Следует отметить, что температура в печи должна быть такой, чтобы банки в течение 5 минут полностью сгорали. Кроме того, при большом количестве сажи в дымоходе, рекомендуется в топке во время горения сжечь полведра начищенной и нарезанной картошки.

Крахмал, который будет выделяться при сгорании, позволит смягчить отложения сажи, из-за чего она сама осыплется со стенок. Время от времени можно забрасывать в топку для сжигания каменную соль, что также позволяет увеличить период между чистками.

Запомните: тяга не должна иметь обратного хода! Иначе возможны серьезные последствия!

При возникновении сильного опрокидывания появляется не только угроза задымления здания, но и высокая вероятность выделения искр, которые могут привести к пожару. Наличие обратной тяги в дымоходе чрезвычайно опасно не только для нормального функционирования отопительного оборудования, но и для здоровья человека. Поэтому при наличии опрокидывания категорически запрещено пользоваться прибора обогрева до устранения проблемы.

https://www.youtube.com/watch?v=aB9Rj6fUAdk&feature=youtu.be

определение, причины, варианты как поступить

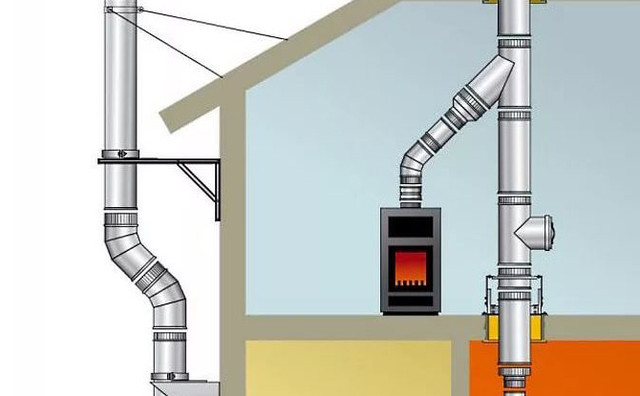

Важнейшим параметром дымоходной системы является тяга. Все знают, что это очень важно для работы печи или котла, но мало кто знает – что такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Необходимо удалить газы и кислород для поддержания процесса горения. Само явление сквозняка возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотный и, соответственно, заменяется холодным. Так горячие потоки движутся снизу вверх.

Эффективность тяги может зависеть от нескольких параметров:

• Внутреннее сечение дымохода. Чем меньше его диаметр, тем выше скорость выхода горячих газов. Но когда они достигнут определенного минимального размера, то начнут попадать внутрь помещения. Если труба слишком большая, то поток холодного воздуха может образовать так называемую обратную тягу.
• Количество сажи, отложившейся на стенках дымохода. Это может значительно уменьшить эффективный диаметр трубы, что приведет к потере скорости тяги.
• Количество витков в дымоходе. Каждый поворот или изгиб является дополнительным препятствием для прохождения дыма.
• Герметичность системы. Если в конструкции есть щели, то через них в систему может поступать холодный воздух, образуя холодную завесу и препятствуя прохождению дыма.
• Погода. Низкое атмосферное давление и высокая влажность снижают скорость замены горячего воздуха холодным в обогревателе.

Несоблюдение вышеуказанных условий часто является причиной плохой тяги. Но как определить этот показатель без специальных приборов и приспособлений?

Самостоятельное определение тяги

Если КПД печи (котла) заметно ухудшился, то проверить тягу можно несколькими способами. Можно использовать специальный прибор – анемометр, но в большинстве случаев приобретать его для домашнего использования экономически невыгодно. Лучше всего прибегнуть к проверенным народным методам:

1. Свеча. Если зажечь свечу, поднести ее к дымоходу и тут же погасить, то по направлению движения дыма видно, есть ли сквозняк.
2. Уровень дыма в помещении.
3. Тонкий лист бумаги. Степень его отклонения может свидетельствовать о наличии тяги.

После выявления проблемы можно приступать к ее устранению.

Способы улучшить тягу

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступить к выполнению одного из них, следует провести ряд профилактических процедур с самой конструкцией дымохода:

• Удаление сажи (об этом читайте здесь). Для этого используют специальный набор, состоящий из ерша, грузила и стального троса.

Для этого нужно подняться на крышу и опустить ерш в выход дымохода по всей длине трубы. Затем поступательными движениями начинайте чистить стенки дымохода. При этом в топку начнут попадать слои сажи, которые затем удаляются.

• Полная герметизация дымохода …Одним из вышеперечисленных способов необходимо проверить конструкцию на отсутствие трещин или отверстий. Эта проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегать к более радикальным методам.

Регулятор тяги

Это устройство устанавливается на выходе дымохода.

После предварительной настройки компенсирует давление в трубе внешним давлением. При этом происходит не только нормализация работы нагревателя, но и скорость тяги одинакова, вне зависимости от внешних погодных условий.

Дефлектор

Этот дополнительный конструктивный элемент также устанавливается снаружи дымохода.

Его внешний диаметр намного больше, чем сечение самого дымохода. Это необходимо для появления эффекта перепада давления при обтекании препятствия воздухом. Те. При обтекании дефлектора воздушным потоком конструкция создает внутри него область пониженного давления, что способствует созданию условий для лучшей скорости тяги.

Флюгер дымоходный

Оригинальная конструкция, способная не только улучшить тягу, но и защитить дымоход от атмосферных осадков.

Работает по принципу дефлектора и выхода дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее сопротивление воздуха и тем самым нормализовать скорость тяги.

Дымовой вентилятор

Одним из наиболее эффективных способов является установка на дымоходе специального вентилятора.

Дефлекторы капота

Довольно распространенный вариант для принудительной вентиляции. Дефлектор представляет собой аэродинамическое устройство, которое устанавливается над дымоходом. Увеличивает тягу в дымоходе за счет изменения потока воздуха. Суть его работы заключается в перепаде давления при обтекании воздухом препятствия, а также в принципе изменения воздушных потоков. Оказывается, его форма позволяет увеличить тягу в дымоходе. Изготовлены из нержавеющей стали, они устойчивы к коррозии, кислотам и высоким температурам.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без рабочих механизмов. Но существуют разновидности дефлекторов дыма, разработанные специально для дымоходов.

1. Дефлектор Вольперта.
2. Дефлектор Григорович.
3. Круглый или сферический дефлектор.

Это круглый дефлектор, способный создавать вращательные движения под действием ветра и удалять дым из помещения. Но, опять же, недостаток изделия в том, что оно малоэффективно при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован на видео*

Кроме того, на дымоходы часто устанавливают погодные фургоны, зонты и подобные конструкции. Но они не могут сделать все, что может сделать высокотемпературный вентилятор дымохода. Давайте посмотрим, как они работают и что делает их особенными.

Причины плохой тяги дымохода

Время от времени владельцы каминов отмечают ухудшение работы их отопительного прибора. В чем причина, естественно, они не знают. Эксперименты со сменой топлива, как правило, тоже ни к чему не приводят. Специалисты утверждают, что причиной плохой работы камина является плохая тяга.

Причины плохой тяги дымохода

“Классические проблемы”:

1. Слишком большой или маленький диаметр трубы. Труба должна быть подходящего размера. Если его диаметр превышает определенные нормы, то возникает обратная тяга. Поднесите вентилятор к дымоходу, если его лопасти начнут двигаться – значит, у вас обратная тяга. Слишком узкая труба приводит к снижению тяги до критических значений.
2. Вращающиеся элементы и отводы в трубе. Дымоход должен быть прямым, иначе придется устанавливать усилитель тяги дымохода. Чрезмерные повороты и изгибы существенно снижают этот параметр.
3. Негерметичность. Эта проблема часто возникает у кирпичных каминов в результате неправильной технологии строительства. Когда в стене появляется небольшое отверстие, оно начинает работать как черная дыра, всасывая воздух из-за разницы давлений. Дополнительный воздух отрицательно скажется на тяге. Это то же самое, что разместить вентилятор со стороны потока воздуха.

Если ни одна из вышеперечисленных проблем не похожа на вашу, то решить проблемы с тягой поможет усилитель.

Дефлектор дымовой тяги

Дымовой вентилятор

Вытяжной вентилятор дымохода представляет собой термостойкое электрическое устройство. Он монтируется непосредственно на дымоход для увеличения тяги в дымоходе. Важно не путать дымоходный вентилятор с каминным вентилятором, который используется для подачи воздуха для поддержания горения. Здесь принцип действия другой. Проще говоря, дымоход представляет собой электродвигатель с лопастями, которые позволяют дыму выталкиваться из трубы и направляться наружу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоходе для улучшения тяги чем-то напоминает дефлектор, только для его работы совсем не требуется сила ветра. Работает постоянно, отлично справляется со своей задачей. Кроме того, в продаже можно найти экономичные модели. Они работают в двух режимах: когда на улице сильный ветер, вращение происходит естественным путем, без использования электричества. А в безветренную погоду запускается электродвигатель. Это идеальное решение для дымохода.

Разновидности каминных вентиляторов

В зависимости от ваших пожеланий и индивидуальных особенностей системы отопления вы можете купить и установить одну из следующих конструкций:

Разновидность	Описание и особенности
Дефлектор	Отличается своей прочностью , долговечность и устойчивость к ржавчине и коррозии. Установка играет роль отражателя или элемента, проецирующего направление воздушных потоков. Сила тяги увеличивается за счет отражения токов от крыши и боковых стенок. К минусам можно отнести малоэффективность вентилятора в безветренную погоду. Однако при этом полностью исключено опрокидывание такого устройства даже при очень сильном, шквалистом и порывистом ветре. Основными критериями выбора являются соответствие диаметру дымохода и расчет ветровой нагрузки.
Лопасть	Один из самых простых и недорогих вариантов. Его функциональность и действие силы тяги напрямую зависят от интенсивности ветра. Конструкция состоит из фонаря и крыла небольших размеров. Также конструкцию дополняет специальная лопатка, фиксирующая и закрепляющая флюгер на заданном участке дымохода. Флюгер чаще всего используется для увеличения уровня тяги в твердотопливных котлах, работающих на простых бревнах или покупных брикетах.
Роторная турбина	Работа таких механических средств осуществляется вращающимися турбинами от потоков ветра. Благодаря наличию встроенных в конструкцию специальных насадок вращение осуществляется исключительно в одну сторону, вне зависимости от направления самого ветра. К достоинствам этого вида можно отнести качественную защиту от попадания во внутреннюю часть дымохода различной грязи, листьев, посторонних предметов и атмосферных осадков. Такие вентиляторы-усилители способны эффективно удалять воздух, что особенно важно в неотопительный сезон. Подходит для твердотопливных и газовых котлов с максимальной температурой до 250 градусов.
Электродымосос	Этот вариант предназначен для печей и каминов, работающих на твердом топливе. К преимуществам таких устройств можно отнести их универсальность в эксплуатации (в условиях с воздействием высоких температур, образованием большого количества конденсата, копоти и других продуктов горения). Максимально допустимый температурный режим для таких устройств имеет ограничение в 800 градусов. Работа и функционирование осуществляется посредством специальных датчиков температуры, которые при необходимости способны как замедлять, так и увеличивать скорость вращения вентилятора.

Особенности конструкций дымоходов

Так как дым имеет высокую температуру и постоянно воздействует на конструкцию, то дымоход выполнен жаростойким. Материал способен выдерживать температуру до 250 градусов. Этого достаточно, чтобы служить верой и правдой долгие годы. Как правило, изделия изготавливаются из литого под давлением алюминия со специальным покрытием. Двигатель имеет пожизненную смазку подшипников, а также термостойкий.

Что касается типов вентиляторов, то все сводится к различиям их формы и мощности. Ведь дымоходы бывают разные, соответственно нужно подобрать такое устройство, которое бы помещалось внутрь и имело форму дымохода. Таковы особенности выбора изделий для дымохода. Обычно конструкция выполняется квадратной или круглой формы.

Впускной клапан для увеличения тяги

Без поступления воздуха в помещение или непосредственно в печь дымоход работать не будет. Вентиляционные отверстия или щели в старых окнах — не лучший способ поступления воздуха.

Недостатки очевидны:

1. Холодный воздух проникает в помещение через щели даже при неработающей печи или камине.
2. Зимой наружный воздух постоянно изменяет внутреннюю среду. При этом резко падает относительная влажность воздуха, что вредно для здоровья. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Окно нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Она автоматически закрывается, когда духовое оборудование или газовые нагреватели не работают.

Так выглядит настенный приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха
Для работы обогревателей требуется клапан котельной. Устройство имеет иные характеристики, чем аналогичные конструкции для вентиляции помещений.

Приточный клапан устанавливается по диагонали или над обогреваемой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород будет подаваться прямо в топку. При этом влажностно-температурный режим в помещении не нарушается.

Полностью заменить дымоход в крайнем случае. Начать стоит с более простых методов.

Сначала старый дымоход нужно очистить от копоти и грязи. Используйте для этого специальные металлические щетки.

Если на этапе строительства каналы и труба не были утеплены, стоит это сделать. Теплые газы удаляются более эффективно, чем охлажденные. Кроме того, необходимо исключить конвективные потоки внутри дымохода, когда воздух идет вниз по холодной стене, препятствуя восходящим потокам.

Еще одним эффективным способом увеличения тяги является уменьшение количества изгибов в системе дымоудаления. Частичная переделка дымохода обходится дешевле, чем полная замена системы.

Популярным способом увеличения тяги дымохода является установка дефлектора. Ветер становится помощником, а не создает порывов обратной тяги

Также можно использовать роторную турбину. Во время ветра турбина раскручивает крыльчатку, что обеспечивает дополнительный разрежение на выходе из дымохода.

Не менее эффективным способом увеличения тяги является увеличение высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы увеличения тяги. Но есть еще один действенный метод, о котором речь пойдет ниже.

Предлагаем ознакомиться Железные печи для бани своими руками как сделать печь в металлическую баню фото

Популярные отзывы о вентиляторах

ММОТОРС АО БО ВО 90/25 Т (+150°С)

Отличный вентилятор циркулярного типа для периодической или длительной работы. Его производительность составляет 60 м 3 /ч, при мощности 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр 9,9 см, а глубина 2,5 см. Вентилятор производит 2,5 тысячи оборотов. Изделие можно устанавливать в каналы небольшой длины. Благодаря малошумному электродвигателю, имеющему шарикоподшипники с двойной герметизацией, устройство может работать целых 30 тысяч часов. При этом вентилятор можно монтировать как вертикально, так и горизонтально. Корпус изготовлен из алюминиевого сплава, который быстро остывает и выдерживает температуру до 150 градусов. Гарантия 3 года. Стоимость около $38.

ММОТОРС ОАО БА ВА 9/2 Т (+150)

В отличие от предыдущей версии вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – те же 16 Вт, производительность, класс защиты, скорость и прочие показатели такие же. А вот посадочный диаметр 9,3х9,3, при глубине 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors BOK 150/120 (+150°C)

Вентилятор также используется для круглого дымохода. Он намного мощнее предыдущих вариантов. При мощности 18 Вт устройство имеет производительность 240 м 3 /ч. Диаметр подгонки – 12 см. Класс защиты IP44.

Модель имеет разное сечение по оси вентилятора, что позволяет адаптировать ее к обычным воздуховодам. Материал термостойкий, а двигатель прослужит 30 тысяч часов работы. Гарантия производителя – 3 года. Стоимость 90 долларов. Купив такой вытяжной вентилятор на дымоходную трубу, можно забыть о слабой тяге.

Профилактика и методы проверки

Перед началом отопительного сезона необходимо обязательно проверить, есть ли движение воздуха в дымоходе. Есть специальные приборы для тестирования. Например, анемометр. Он позволяет очень точно измерить скорость потока, но этот метод стоит денег. Отсутствие ветра на улице или его скорость менее 1 м/с сами по себе объясняют отсутствие тяги в дымоходе.

Существуют также старые испытанные методы тестирования. К топке следует поднести зажженную спичку и понаблюдать, куда направлено пламя. Если в сторону печки, то это свидетельствует о хорошей тяге. Огонь не колеблется – в дымоходе нет движения воздуха. Пламя, направленное в сторону от топки, является явным свидетельством обратного потока.

Так же видно и с бумажкой … Если ее приложить к открытому проему топки, то видно куда она отклоняется.

Насколько динамично движется воздух и в каком направлении он движется, можно судить по цвету пламени. Если все нормально, то огонь имеет золотистый цвет, а образовавшийся дым сразу испаряется в трубу. При очень сильной тяге цвет ослепительно белый, в трубе слышен гул. Красный указывает на проблему в дымоходе или трубе.

Плохая вытяжка – причины

Прежде чем говорить о применении тягодутьевых устройств для дымохода, остановимся на сути процесса, а также причинах падения тяги в дымоходе.

Совокупность факторов, влияющих на эффективность дымоходной вытяжки, можно условно разделить на три группы:

1. Внутренние условия в доме;
2. Условия для движения воздушных потоков внутри помещения.
3. Температура воздуха в отапливаемом помещении жилого дома.
4. Суммарный объем воздуха внутри помещений, которые сообщаются с топочным отделением печи через поддувал.
5. Количество других потребителей кислорода, проживающих в доме – людей или животных.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не предусмотрено проектной документацией, его установка согласовывается с работниками газовой службы. Только после этого можно увеличить тягу с помощью этого приспособления.

Дефлектор ЦАГИ

Дефлектор конструкции разные:

• Дефлектор ЦАГИ;
• круглое приспособление;
• дискового типа;
• в виде звезды;
• Н-образное устройство;
• турбо дефлектор.

Модель дефлектора подбирается по величине средней скорости ветра в районе и диаметру дымохода. Устройства эффективны только при наличии ветра, в безветренную погоду не работают и могут уменьшить толкать. Увеличение дымоудаления происходит при различном направлении ветрового потока, кроме горизонтального, когда внутри возникают вихри и перекрывается путь продуктам горения. Проблема решается установкой обратного колпачка.

Улучшение дымохода газового котла

Если для отопления используется газ, можно установить не все модели дефлекторов, так как некоторые предназначены только для установки в систему вентиляции. Чтобы не перекрывать поток выхлопных газов, нужно проконсультироваться со специалистами.

В системах с газовым котлом используется дефлектор-лопатка. Он устроен так, что дым выходит с подветренной стороны и увеличивает тягу дымохода. Устройство изготовлено из жаропрочного металла, который сопротивляется нагреву и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с качением. Дымоходный флюгер неустойчив при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В дровяных и угольных котлах используется механическое энергонезависимое устройство регулирования тяги. Устройство устраняет необходимость ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода, открывая заслонку духовки.

Устройство термомеханическое автоматизирует процесс:

1. при сгорании топлива, нагреве энергоносителя в системе и расширении жидкости в рабочем цилиндре устройства приводит в действие механизм и приводит в действие пружину;
2. рычаг ослабляет цепь, заслонка закрывается, а проход воздуха уменьшается, вместо горения начинается тление;
3. охлаждение антифриза приводит к сокращению пружины и открытию дверцы топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, согласовывает давление и обеспечивает независимость от погодных условий.

В дымоход гаражной печи

Такие печи капризны к тяге, так как почти все тепло уходит на обогрев гаража. Температура выходящего дыма низкая, канал не прогревается, выпадает конденсат. Явление можно предотвратить, увеличив высоту трубы (до 2-3 метров). Цилиндрическая или круглая секция дымохода используется для предотвращения турбулентности. Трубу гаражной печи утепляют для улучшения тяги.

На конце трубы размещается демпфер, частично закрывающий периметр трубы. Заслонка регулирует интенсивность пламени при розжиге. Если использовать большое количество топлива, нагретый дым будет подниматься вверх в большом объеме и на границе с холодным воздухом будет образовываться своеобразная пробка. В некоторых моделях духовок заслонка продается в комплекте.

Профилактика состояния дымохода

Чтобы не было необходимости в применении средств принудительной вытяжки дымохода из жаропрочного материала, необходимо применять профилактические меры по поддержанию его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности отвода дымовых газов является уменьшение проходимости трубы с сажей, скапливающейся на стенках, рассмотрим средства борьбы с этим явлением.

Эти способы могут быть:

1. Сжигание нафталина в печи около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают в топку и далее удаляются с золой, а мелкие вылетают по трубе вместе с печными газами. Это средство нельзя использовать для удаления дымоходов от камина и для труб открытых очагов – после него в помещениях остается характерный удушливый запах.
2. Время от времени сжигайте в печи для чистки картофеля. Их предварительно сушат. Пары крахмала разрыхляют нагар, и он будет попадать в топку. Аналогично действует чистый крахмал, который подается в хорошо прогоревшую топку в количестве одной столовой ложки.
3. Хороший очиститель труб от сажи — это в двух словах. Горит при высоких температурах, выжигая сажевые отложения на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Частота использования по мере накопления.
9Аналогичное действие на копоть оказывают и осиновые дрова 0007. В конце последних дров сжигают одно-два полена. Они горят при высоких температурах.

Частота применения высокотемпературных средств должна быть регулярной, не реже двух раз в неделю, чтобы не успевала накапливаться сажа. В противном случае можно вызвать серьезный пожар, так как сажа сгорает с выделением очень большого количества тепла.

В дополнение к перечисленным на рынке существует множество средств против сажи, как химического, так и термического разложения сажи. Применение профилактических мер позволяет исключить необходимость применения принудительных мер по улучшению отвода воздуха в дымоход.

От чего портится тяга

Если вы не знаете, от чего зависит тяга в камине, и по каким причинам она может ухудшаться, важно знать о ряде наиболее распространенных причин, которые заключаются в следующем:

1. Дымоход может комплектоваться различными тройниками, коленами и другими соединительными элементами, расположенными по ходу канала, по которому проходит дым;
2. Ошибки установки или возможное неправильное положение клапана;
3. Изначально неправильно подобраны диаметр и сечение дымохода;
4. Если в камине нет тяги, возможно выход расположен ниже конька на крыше. Возможно, это уже спровоцировало «опрокидывание» этого элемента;
5. В непосредственной близости от дымохода находятся более высокие и большие дома, строения и другие постройки. Таким образом, очень высокое или, наоборот, низкое давление может привести к ухудшению работы тягового механизма.

Дымоход, должен быть поднят и установлен в самой высокой точке крыши

Грязь и отложения не должны проникать внутрь конструкции своими руками, нужно всего лишь отключить всю систему отопления и измерить количество и слой сажи и копоти, скопившейся на стенках дымохода. Толщина такого слоя не должна превышать 2-3 миллиметров.

Проведение устройства и удлинение

Для налаживания работы тягового механизма на практике может быть применен один из следующих вариантов:

• Удлинение дымохода до достижения оптимальных размеров и размеров;
• Применить дополнительную фурнитуру и детали;
• Дополнить конструкцию покупным дымососом электрического типа;
• Купить стабилизаторы тяги.

Чистка и уход за изделием – достаточно сложный и трудоемкий процесс, позволяющий сохранить функциональность и продуктивную работу устройства

Схема с размерами и размерами электрического отклонения

Важно: убедиться, что давление внутри дымохода колеблется в пределах 10-20 Па. Для определения этого критерия рекомендуется использовать специальные приборы , например, можно использовать анемометр, цена которого зависит от выбранной модели и производителя.

Интересно знать: в инструкции по удлинению дымохода сказано, что оптимальная общая длина этого элемента не должна быть меньше 5-7 метров в зависимости от конструктивных особенностей и этажности дома. При этом колени и сужения должны встречаться как можно реже.

Советы и рекомендации экспертов

Монтаж выполнен на кирпичном дымоходе

Обратная тяга | Трубочист

Важность чистых и безопасных дымоходов

Камин или дровяная печь «могут иногда возвращать дым в комнату». Этому явлению есть много причин; мы упомянем некоторые из наиболее распространенных причин ниже. Постоянная тяга вниз или обратное дымление может означать закупорку или засорение дымохода и требует осмотра квалифицированным трубочистом, чтобы убедиться, что хорошая тяга восстановлена ​​​​и предотвращена «опасность загрязнения угарным газом»; см. нашу информацию о нежелательных посетителях в вашем дымоходе. Иногда мы забываем, почему наши предки перешли на системы центрального отопления. Дровяные приборы требуют регулярного обслуживания, чтобы быть безопасными и надежными.

Распространенные причины обратной тяги или дыма в помещении

Нисходящие тяги

Любое препятствие, влияющее на поток воздуха над и вокруг верхней части дымохода, может отрицательно повлиять на его работу. Это могут быть деревья, здания или прилегающие линии крыш, которые являются обычными препятствиями для воздушного потока. Если кажется, что близлежащие препятствия могут влиять на тягу дымохода, дополнительный метр или более высоты дымохода может быть одним из ответов, помогающих предотвратить тягу вниз.
Конструкция колпака дымохода или его засорение могут повлиять на величину тяги, создаваемой воздухом, проходящим через дымоход. Некоторые специальные заглушки дымохода могут иногда помочь предотвратить нисходящий поток из-за турбулентности воздушного потока или потока воздуха вниз к верхней части дымохода. Всегда консультируйтесь с производителем дымохода или квалифицированным трубочистом; не пытайтесь второй гость, в чем может быть проблема.

Эффект дымовой трубы в домах

Подобно тому, как тяга создается в дымоходах за счет плавучести горячих газов, в домах создается некоторая форма тяги из-за разницы температур между воздухом внутри дома и наружным воздухом. . Теплый воздух внутри дома имеет тенденцию подниматься вверх, потому что он менее плотный и легкий, чем наружный воздух.

Стремление теплого воздуха в помещении подниматься приводит к перепадам давления на разных уровнях помещения. Давление в подвале и нижних этажах дома будет меньше атмосферного. Этот эффект подобен низкому давлению в основании дымохода. На верхних этажах дома давление будет выше атмосферного, так как поднимающийся воздух давит на потолок. В какой-то момент между зонами высокого и низкого давления давление будет нейтральным. Эта точка называется плоскостью нейтрального давления. Эти изменения давления называются эффектом стопки. Чем выше дом, тем больше эффект дымовой трубы. Эффект дымовой трубы в вашем доме может существенно повлиять на эффективность вентиляции дровяного прибора. Установки дровяных приборов в подвале наиболее подвержены проблемам, вызванным эффектом дымовой трубы, поскольку они расположены в самой нижней точке здания. Дровяные приборы, установленные в подвалах, обычно работают в среде с отрицательным давлением и наиболее подвержены проблемам с обратной тягой.

Как правило, приборы и дымоходы, расположенные ниже плоскости нейтрального давления дома, должны противодействовать отрицательному давлению, вызванному эффектом дымовой трубы. И наоборот, приборы и дымоходы, расположенные над плоскостью нейтрального давления, получают положительное давление, вызванное эффектом дымовой трубы.

Факторы, влияющие на функцию вентиляции

Плоскость нейтрального давления часто, но не всегда, расположена в вертикальной средней точке птичника. Дом с одинаковыми скоростями утечки на всех уровнях будет иметь нейтральную плоскость давления приблизительно в средней точке.

В доме с хорошо герметизированным подвалом, но более герметичным наверху плоскость нейтрального давления будет выше средней точки, а в доме с негерметичным подвалом и герметизированным верхом плоскость нейтрального давления будет ниже.

Плоскость нейтрального давления имеет тенденцию двигаться к самому негерметичному уровню дома. Это движение нейтральной плоскости давления объясняет, почему открытие окна в подвале может улучшить поток дымохода в подвальной установке. Открытое окно в подвале представляет собой достаточно большую утечку, чтобы опустить плоскость нейтрального давления на уровень подвала, уменьшая или устраняя отрицательное давление, против которого должен работать дымоход.

Если вы время от времени испытываете нисходящий поток воздуха, откройте дверь или окно на несколько минут, чтобы изменить нейтральную плоскость давления, это поможет предотвратить неприятное задымление комнаты. Первые два предложения — это простые способы проверить, есть ли у вас отрицательное давление воздуха, прежде чем зажечь огонь, а третье — решение проблемы.

1. Держите руку внутри топки и возле заслонки (убедитесь, что заслонка открыта) и посмотрите, не почувствуете ли вы холодный воздух, спускающийся из дымохода.
2. Зажгите лист бумаги хорошего размера и держите его в том же положении возле заслонки; если огонь гаснет или пламя отбрасывается назад, возникает эффект стека.
3. Откройте окно или дверь, чтобы сбалансировать давление воздуха в помещении; подожгите еще один лист бумаги и держите его в топке пламя должно затянуться в дымоход, если давление выровнено (оставьте окно или дверь открытыми, пока не убедитесь, что в дымоходе установилась хорошая тяга)

Итак, теперь вы должны понимать и уметь устранять эффект стека в своем доме. Помните, что теплый воздух в доме имеет тенденцию подниматься вверх, создавая эффект дымовой трубы, подобный тяге в дымоходе. Возникающее в результате отрицательное давление в подвале может вызвать проблемы с вентиляцией в расположенных там приборах, поэтому всегда выполняйте один из двух тестов, прежде чем зажечь огонь, и вы сможете устранить любые неприятные эффекты дыма в помещении!

Другие факторы, которые могут повлиять на функцию вентиляции

Дымоход, установленный на внешней стене дома и обслуживающий подвальную установку, наиболее подвержен обратной тяге, вызванной эффектом дымовой трубы. В режиме ожидания (при отсутствии огня в приборе) воздух в дымоходе может охладиться до температуры наружного воздуха. При отсутствии перепада температур в дымоходе не возникает тяги, а незначительное отрицательное давление, действующее на воздухозаборники прибора, может легко вызвать обратный поток в дымоходе.

Обратная тяга в режиме ожидания является явным свидетельством эффекта дымовой трубы в зданиях. Такая обратная тяга также может быть вызвана другими вытяжными вентиляторами, создающими отрицательное давление, но этот возможный источник легко проверяется путем проведения инвентаризации вентиляции. Иногда предполагается, что обратный поток в дымоходе можно вылечить, поднеся горящий лист бумаги или фен к основанию дымохода, чтобы нагреть дымоход.

Но нагрев дымохода лечит только симптомы проблемы, а не саму проблему. Помните, что дымоход, который имеет обратную тягу в режиме ожидания, также может создавать обратную тягу во время отступающего огня, особенно в холодную погоду, когда внешний дымоход сильно охлаждается. Обратная тяга во время отступающего пожара выбрасывает в дом ядовитый угарный газ.

Эффект дымовой трубы в домах является естественным явлением, но вы можете уменьшить или устранить его влияние на вентиляцию дровяного прибора.

Наилучший способ преодоления эффекта дымовой трубы – обеспечить прямой канальный источник наружного воздуха на входе воздуха для горения в прибор. Это изолирует системы горения и вентиляции от остальной части дома. Когда устройство, установленное в подвале, имеет фитинг для подключения воздуховода наружного воздуха, «всегда» подключайте воздуховод, чтобы предотвратить возможную обратную тягу.

Косвенные источники наружного воздуха возможны, но обычно нежелательны. Отверстие в стене подвала может служить входом воздуха для горения, но воздух, проходящий через отверстие, в основном компенсирует утечку воздуха из верхних частей дома. Только небольшая часть поступающего воздуха будет использоваться для сжигания в приборе. Эффект создания отверстия аналогичен эффекту открытия окна в подвале – оно снижает плоскость нейтрального давления и, следовательно, снижает отрицательное давление в подвале.

Факторы или решения для функции вентиляции

Еще один способ преодоления эффекта дыма — открыть окно в комнате, используя наружный воздух, чтобы уравновесить проблему давления и обеспечить добавочный воздух для использования огня. Эффект будет состоять в том, чтобы улучшить количество доступного воздуха в подвале или, по крайней мере, уменьшить там величину отрицательного давления. Это решение доступно только тогда, когда окно или источник воздуха находятся в том же помещении.

При диагностике проблемы, связанной со сквозняком в подвальной установке, всегда имейте в виду, что отрицательное давление, вызванное эффектом дымовой трубы, является сопутствующим фактором.

Эффект дымовой трубы может быть вызван следующими симптомами:

• изменение направления дымохода, когда система не используется
• разведение огня затруднено или невозможно
• слабая, ненадежная тяга при горении огня
• чрезмерное курение при открытой загрузочной дверце
• изменение направления потока дымохода или обратная тяга, особенно во время отступающего огня

Конкуренция за воздух

Меры по энергосбережению делают дома все более и более герметичными. Герметичные пароизоляционные материалы, герметизация, а также тщательно установленные и защищенные от атмосферных воздействий двери и окна уменьшают утечку воздуха в дома и из них (инфильтрацию и эксфильтрацию соответственно). Оболочка или оболочка таких домов противостоит воздушным потокам, создаваемым вытяжными вентиляторами. Приборы, работающие на топливе, — это вытяжные вентиляторы, а также кухонные и ванные вентиляторы, сушилки для белья и центральные вакуумные системы.

Все всасывают воздух из дома и выбрасывают его наружу. Когда вытяжной вентилятор, такой как кухонный вентилятор или сушилка для белья, работает в хорошо изолированном доме, он может не получать весь воздух, необходимый для правильной работы. Все забирают воздух из дома и выводят его наружу. Когда вытяжной вентилятор работает в хорошо герметизированном доме, он может не получать весь воздух, необходимый для нормальной работы. Когда два или более вытяжных вентилятора работают одновременно, они могут конкурировать друг с другом за доступный воздух. В конкуренции за воздух механические системы обычно побеждают системы с естественной тягой, в результате чего устройства с естественной тягой испытывают недостаток воздуха.

Работа сушилки для белья или большой объем кухонной вытяжки могут вызвать обратную тягу из камина или другой дровяной системы. Теоретически все вытяжные вентиляторы должны быть снабжены канальными источниками наружного воздуха. Однако из-за многочисленных осложнений полная изоляция всех аппаратов ИВЛ очень редка. Вытяжные вентиляторы, работающие на естественной тяге, обычно не могут конкурировать с вентиляторами с механическим приводом. Дымоход, обслуживающий дровяную печь, может иметь обратную тягу, когда отрицательное давление, создаваемое механическими вентиляторами, преодолевает тягу дымохода.

Наружная подача воздуха для горения

Непосредственная подача наружного воздуха для горения может помочь дровяному котлу и дымоходу с дополнительным воздухом, чтобы помочь предотвратить отрицательное давление, которое может быть вызвано естественным эффектом дымовой трубы или эффектом механического воздействия. вентиляторы.

Использование прямой подачи воздуха

Для обеспечения надежной работы некоторые дровяные печи, установленные в хорошо герметизированных домах, могут быть оборудованы прямым канальным источником наружного воздуха для горения. Подсоединение воздуховода к обычному дровяному котлу может быть затруднено в зависимости от конструкции регулятора воздуха для горения. Устройства, сертифицированные для использования в передвижных домах, должны быть снабжены воздуховодами для впуска воздуха для горения. Они также, как правило, имеют относительно низкую теплоотдачу, что может подойти для хорошо герметизированных домов.

Камины представляют собой особую проблему, поскольку они потребляют очень много воздуха в помещении, особенно открытые камины или когда двери открыты. Даже при закрытых дверях большинству каминов требуется большое количество комнатного воздуха. По этой причине лучше всего снабдить камин плотно прилегающими стеклянными дверцами, а некоторые камины могут иметь прямоточный источник наружного воздуха для горения.

Некоторые приборы, особенно кухонные плиты, имеют несколько воздухозаборников, к которым нельзя подсоединить воздуховоды. Если вы не можете подключить канальный источник наружного воздуха к прибору, вы должны компенсировать расход комнатного воздуха, который он потребляет.
