Клапаны обратные АДЛ Гранлок серии RD16 подъемные фланцевые чугунные, DN 15-200, PN 1,6 МПа – Сибирь-Промкомплект

Информация о материале
Родительская категория: Клапаны обратные
Категория: Клапаны обратные АДЛ (ADL)


Применение:

Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.

Установка:

Обратный клапан подъемный с пружиной (стандартное исполнение) устанавливается в горизонтальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане.

Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN1092-2.

Возможно использование ответных фланцев российского производства согласно ГОСТ 33259-2015 на PN 1,6 МПа.



Цены уточняются при заказе!


Звоните (383) 373-25-05


 Характеристики:

 Устройство и размеры:

  • Вид оборудования: клапаны обратные
  • Бренд: Гранлок
  • Серия: RD16
  • Страна: Россия
  • Область применения: ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика
  • Рабочая среда: вода, нейтральные жидкости, пар, сточные воды
  • Условные диаметр, DN, мм: 15 – 200
  • Рабочее давление, PN, бар: 16
  • Испытание на прочность корпуса, бар: 24
  • Наименьшее давление открытия, бар: 0,05 – 0,1
  • Тип присоединения: фланцевое
  • Материал корпуса: чугун серый
  • Материал запорного органа: сталь нержавеющая
  • Материал седлового уплотнения: металл по металлу
  • Температура рабочей среды, °C: до +300


Зависимость “Температура — Давление”:

t, °C -10 120 150 180 200 230 250 300
PN, МПа 1,6 1,6 1,44 1,34 1,28 1,18 1,12 0,96

  1. Корпус: Чугун GG25
  2. Болт: Сталь
  3. Крышка: Чугун GG25
  4. Диск: Нержавеющая сталь Х20Cr13
  5. Пружина: Пружинная сталь
  6. Прокладка: Графит
  7. Седло: Нержавеющая сталь Х20Cr13























Номенклатура:

Внимание! Цены на данный вид товара уточняются при заказе!

   Звоните (383) 373-25-05




Артикул DN, мм
L, мм D, мм D1, мм D2, мм bxf ZxØd Kv, м3 Масса, кг
DF04E102826 15 130 95 65 46 14×2 4×14 5,7 3,1
DF04E102845 20 150 105 75
56
16×2 4×14 7,8 3,9
DF04E102846 25 160 115 85 65 16×2 4×14 11,8 5,1
DF04E102851 32 180 140 100 76 18×2 4×19 17,9 8,5
DF04E102854 40 200 150 110 84 18×2 4×19 27,5 9
DF04E102856 50 230 165 125 99 20×2 4×19 48 12,5
DF04E102859
65
290 185 145 118 20×2 4×19 77,6 18,6
DF04E102860 80 310 200 160 132 22×2 8×19 109 27,3
DF04E102861 100 350 220 180 156 24×2 8×19 168 35
DF04E102862 125 400 250 210 184 26×2 8×19 251 54,9
DF04E102863 150 480 285 240 211 26×2 8×23
389
70
DF04E102864 200 600 340 295 266 30×2 12×23 664 111,6




клапаны обратные АДЛ Гранлок серии RD16 подъемные фланцевые чугунные
  (383) 373-25-05

  (383) 291-75-77
или отправьте Вашу потребность по поставке:



Предлагаем к поставкам следующие обратные клапаны Гранлок АДЛ:

  • Клапаны обратные АДЛ Гранлок серии ЗОП поворотные межфланцевые стальные, DN 40-300, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии CVS40 пружинные межфланцевые нержавеющие, DN 15-300, PN 4,0 МПа
  • Клапаны обратные АДЛ Гранлок серии RD16 подъемные фланцевые чугунные, DN 15-200, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии CVS16 пружинные межфланцевые бронзовые, DN 15-200, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии CVS25 пружинные муфтовые нержавеющие, DN 6-50, PN 2,5 / 4,0 МПа
  • Клапаны обратные АДЛ Гранлок серии RD50 подъемные фланцевые стальные, DN 15-400, PN 4,0 МПа
  • Клапаны обратные АДЛ Гранлок серии RD12 шаровые фланцевые стальные, DN 50-300, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии CVT16 поворотные муфтовые нержавеющие, DN 10-80, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии RD30 поворотные фланцевые чугунные, DN 50-200, PN 1,6 МПа
  • Клапаны обратные АДЛ Гранлок серии CV16 двустворчатые межфланцевые чугунные пожарные, DN 50-300, PN 1,6 / 2,5 МПа

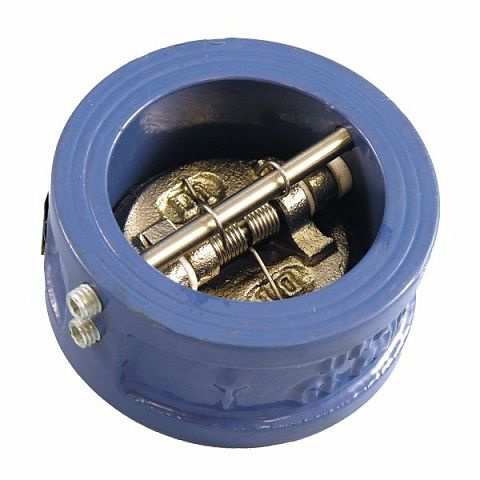

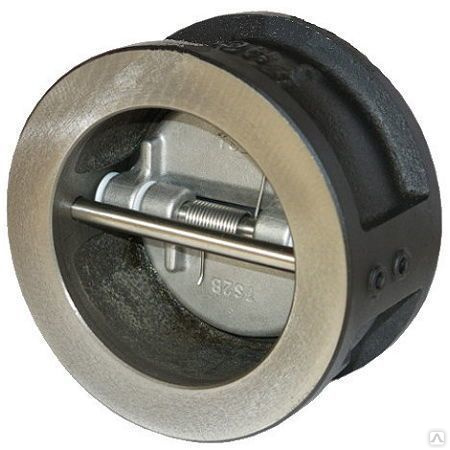

  • Клапаны обратные АДЛ Гранлок серии CV16 двустворчатые межфланцевые чугунные, DN 40-1200, PN 1,6 МПа
Информация о материале

Наши преимущества

        Выбирая компанию Сибирь-Промкомплект в качестве поставщика оборудования, Вы получаете не только высококачественный товар ведущих производителей по одним из самых низких цен, но и наши следующие преимущества:


Опыт

Все наши специалисты имеют большой опыт в сфере снабжения предприятий оборудованием.

Понимание Вашей потребности с полуслова!

Всесторонняя консультация

Наши специалисты предлагают исчерпывающую консультацию по всем вопросам на всех этапах сделки – от первого звонка, на этапе подбора необходимого оборудования, до доставки и передачи/обмена необходимой документации.

Всегда низкие цены

Наша компания предлагает максимально конкурентные цены на рынке. В результате прямого сотрудничества с производителями нашего профильного оборудования, мы гарантируем одни из самых низких цен на все наши товарные позиции!

Комплексное снабжение

Мы специализируемся на выполнении сложных, комплексных потребностей, заявок, содержащих различные виды оборудования и материалов, в том числе, не входящих в наш основной каталог!

Долгосрочное сотрудничество

Наша компания нацелена на то, чтобы стать вашим постоянным поставщиком, предлагая наиболее выгодные для Вас условия! Поэтому мы всегда соблюдаем все условия сделки “от и до”!

Пунктуальность

Сотрудничая с нами, исходя из большого опыта наших специалистов, будьте уверены в исполнении всех этапов поставки в отведенные сроки!

Найдем решение

Найдем и подберем оборудование и материалы именно под Ваши нужды. Если Вы не знаете конкретные модель и/или марку мы сами подберем именно то оборудование, которое будет выполнять поставленные задачи при Ваших условиях эксплуатации, вписываясь в рамки Вашего бюджета!

Строгий контроль

Наша продукция прошла контроль качества и соответствует всем нормам и требованиям (подкреплено соответствующими сертификатами), предъявляемым к данному виду оборудования на территории России.



Клапаны обратные ADL (АДЛ)

  • Обратный клапан в Самаре
  • Клапаны обратные ADL (АДЛ)
  • Обратные клапаны Zetkama
  • Клапан обратный двухстворчатый межфланцевый HORNHOF (Польша)
  • Клапаны обратные АСТА ОК
  • Клапаны обратные Danfoss

 Компания КУБОМЕТР  поставляет обратные клапаны ADL (АДЛ), Zetkama, Hornhof, ACTA в следующие города: Самара, Саратов, Оренбург, Уфа, Тольятти, Ульяновск, Казань, Москва, Санкт-Петербург, Сызрань, Пенза,  Чапаевск, Саранск, Ижевск, Чебоксары, Йошкар-Ола, Владимир, Салават, Нефтекамск, Стерлитамак, Набережные Челны, Нижнекамск, Альметьевск, Волгоград, Пермь, Красноярск, Тула, Ростов-на-Дону, Краснодар, Воронеж, Киров, Ярославль, Нижний Новгород, Иваново, Кострома, Тверь, Вологда и т. д.





Обратные клапаны ADL (АДЛ)





Для транспортировки жидкости в основном используют насосные агрегаты или насосные станции. Трубопроводы таких систем могут иметь довольно замысловатую трассу с различными перепадами и высотами. Для того чтобы поток жидкости после остановки насосного агрегата не вернулся в исходную точку под остаточным давлением, из-за вертикального расположения магистрали или по любому другому поводу – используют специальный вид запорной арматуры – обратный клапан. С конструктивной точки зрения простая деталь, но она защищает водоподъёмные механизмы от поломки, предотвращает утечки из трубопровода в случае аварии.



Хотим обратить внимание на обратные клапана отечественной фирмы АДЛ. Данная производственная компания больше двадцати лет производит запорную арматуру для инженерных систем, которая отлично зарекомендовала себя, даже в агрессивных и ответственных производственных процессах. Также завод АДЛ предлагает обратные клапаны европейских производителей.

 Компания Кубометр является официальным дилером завода АДЛ, что позволяет заказчику получить самые выгодные условия на оборудование и низкие цены



Разнообразная линейка моделей позволит решать любые инженерные задачи на любой бюджет.
Обратные клапаны АДЛ представлены следующими брендами: Гранлок, Orbinox, Safi, Standard Hidraulica, Swissfluid, VYC, Zetkama




Обратные клапаны АДЛ по материалу корпуса представлены сериями брендов:


1. Обратные клапаны из нержавеющей стали

  • Гранлок серии CVS40, серии CVS25, серии CVT16
  • VYC серии 170/172-03
  • Orbinox серии RM

2. Обратные клапаны чугунные

  • Гранлок серии RD16, серии CV-16, серии RD30
  • Zetkama серии 277, серии 287, серии 302

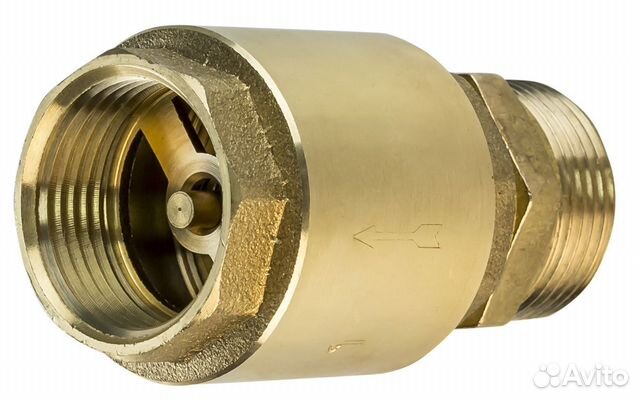

3.  Обратные клапаны латунные

  • VYC серии 179-01
  • Standard Hidraulica NY
  • Клапаны Standard Hidraulica KENT

4. Обратные клапаны бронзовые

  • VYC серии 170/172-01
  • Гранлок серии CVS16

5. Обратные клапаны стальные

  • Гранлок серии RD50
  • VYC серии 170/172-02 и серии 179-02
  • Swissfluid серии SSC футерованные

Рассмотрим, например, модель Гранлок, которая имеет множество серий. Для использования обратных клапанов на малых диаметрах труб существует Гранлок серии CVS25. Он имеет резьбовое соединение, выполнен из нержавеющей стали и может использоваться на трубопроводах диаметром до 50 мм. Выдерживает давление в 44 атмосферы и температуру в 250С.

Если у вас ограниченное пространство для монтажа арматуры – в компании АДЛ решили и эту проблему. Существуют обратные клапана, которые монтируются между фланцев арматуры. Яркий представитель этой продукции VYC серии 170/172-01. Он имеет ширину всего 106 мм, причём ставится на трубопровод диаметром до 150 мм. Малая ширина не сказывается на характеристиках обратного клапана. С лёгкостью выдерживает давление до 40 атмосфер при температуре в 400С. Корпус из чугуна выдержит транспортировку острого пара или других горячих веществ.

Для систем не требующих к себе особые отношения по части арматуры есть и стандартные надёжные обратные клапана. Они представлены моделью Zetkama серии 287, 277 и 302. Применяются на диаметре до 300 мм, исполняются из чугуна, выдерживают 16 атмосфер и температуру до 300 С. Есть и особо стойкие из этого типа – Гранлок RD 50. Корпус выдерживает 60 атмосфер. А диапазон рабочей температуры клапана от -20 до +350 С.

А как быть с безнапорными потоками? Такие часто попадаются в канализационном сегменте. Есть решение и по ним. Безвозвратный механизм обратного клапана Orbinox серии RM позволяет ставить его на безнапорных и напорных системах кнс, очистных сооружениях и целлюлозно-бумажной промышленности. Выдерживает до 40 атмосфер (на диаметре трубопровода до 300мм) и даёт минимальные потери давления.

Очень часто для транспортировки жидкостей используются трубопроводы из полимерных материалов. Особенно в химической промышленности и при добыче полезных ископаемых. Для данного типа трубопроводов есть решения в виде обратных клапанов из качественных полимеров французского производства. В компании АДЛ они представлены серией Safi. Кроме корпуса из разного вида коррозионных термопластов данная арматура может перекрывать трубопровод диаметром до 450мм и выдерживать до 16 атмосфер. Особенностью этих моделей является высокая химическая стойкость, устойчивость к УФ излучению и сопротивление к абразивному воздействию.

Но как соединить высокую химическую стойкость и работу при высоких температурах? Кто сможет выдержать такую гремучую смесь? Решение есть – обратные клапаны Swissfluid серии SBC и SSC. Футеровка перфторалкоксилом корпуса из углеродной стали позволяет применять эту арматуру на технологических линиях где используются химически агрессивные жидкости и газы. Диаметр применения до 600 мм, выдерживает давление до 16 атм. Стоит отметить высокую степень герметичности класса А данного типа.


Производственная фирма АДЛ не обходит стороной и бытовые системы водо-тепло-снабжения. Для решения в этой области применяются обратные клапаны испанского производства Standard Hidraulica NY и KENT. Латунный корпус выдерживает 16 атмосфер, соединение резьбовое и температура транспортируемой среды до 110 С.

И самое главное при установке обратного клапана – направление движения среды должно совпадать с направлением, указанным на клапане.





Приобрести обратные клапаны АДЛ можно у официального дилера ООО “КУБОМЕТР”. Гарантируем 100% оригинальное оборудование, минимальные сроки поставки по всей РФ и скидки на продукцию АДЛ.
