Обратный клапан на насосную станцию — установка обратного клапана до или после насоса

24 Марта 2022

Просмотров:  2856877529

Время чтения:  16 минут

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе.

Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка. Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия. Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным.

Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

  • Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

Клапан обратный шаровой

  • Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму. Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

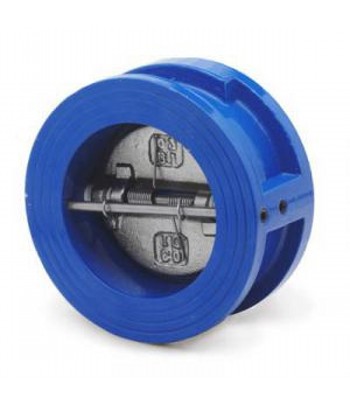

Клапан обратный межфланцевый

  • Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
  • С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

  • Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
  • Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
  • Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

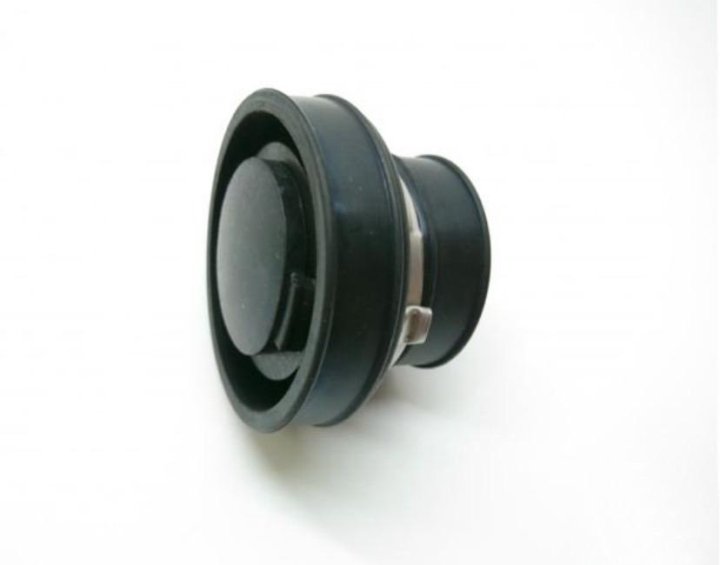

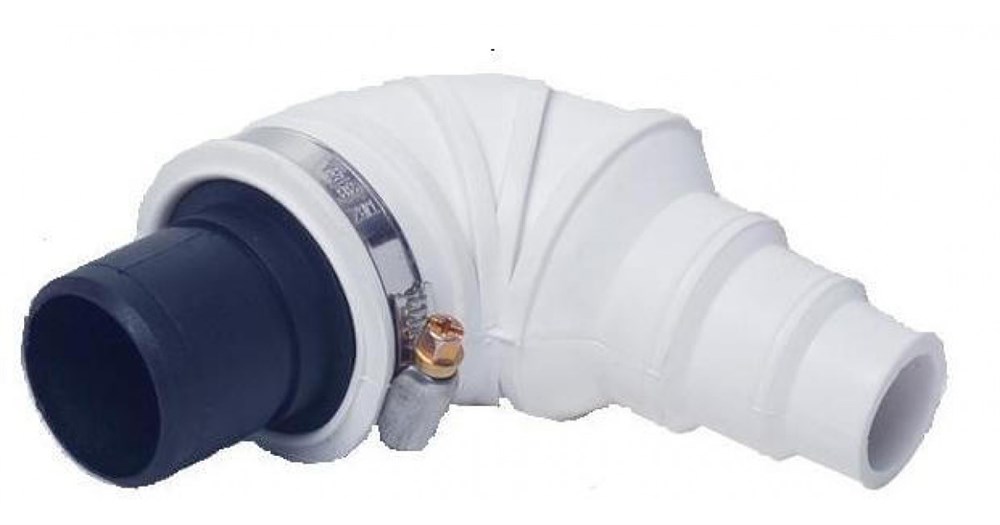

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

К примеру обратный клапан пружинный Comap 1270.

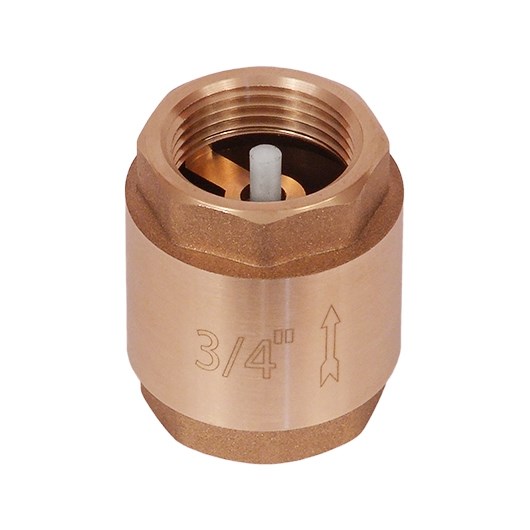

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

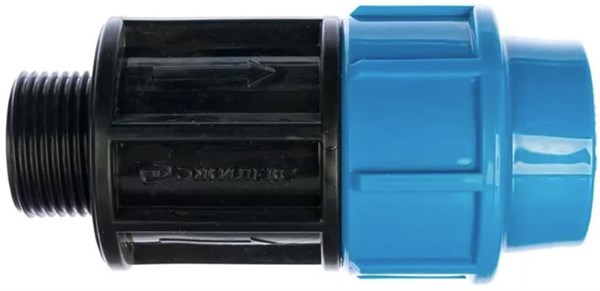

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

  • Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
  • Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
  • Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
  • Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

  • Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

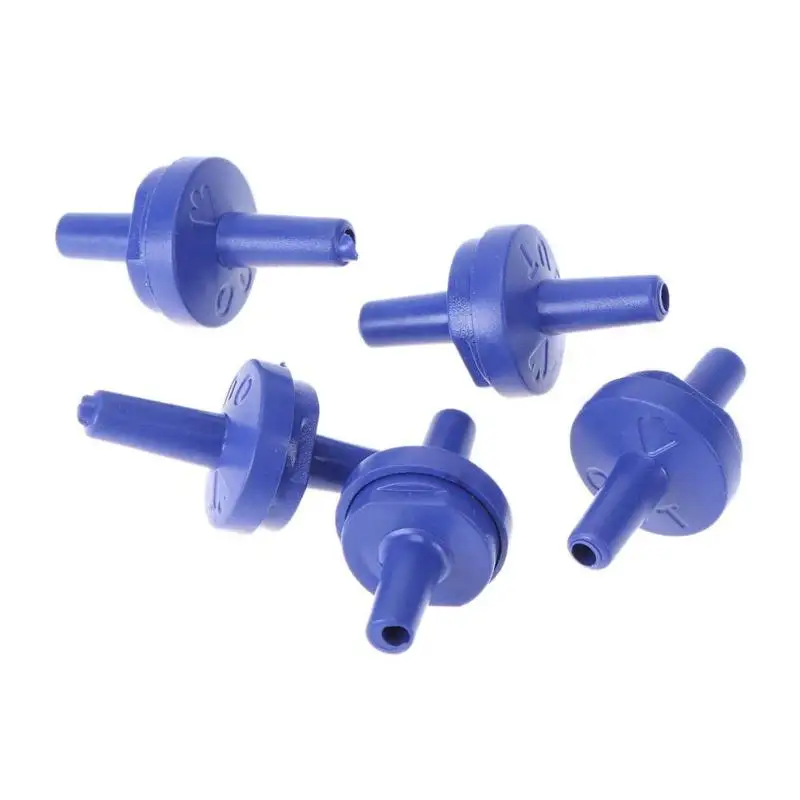

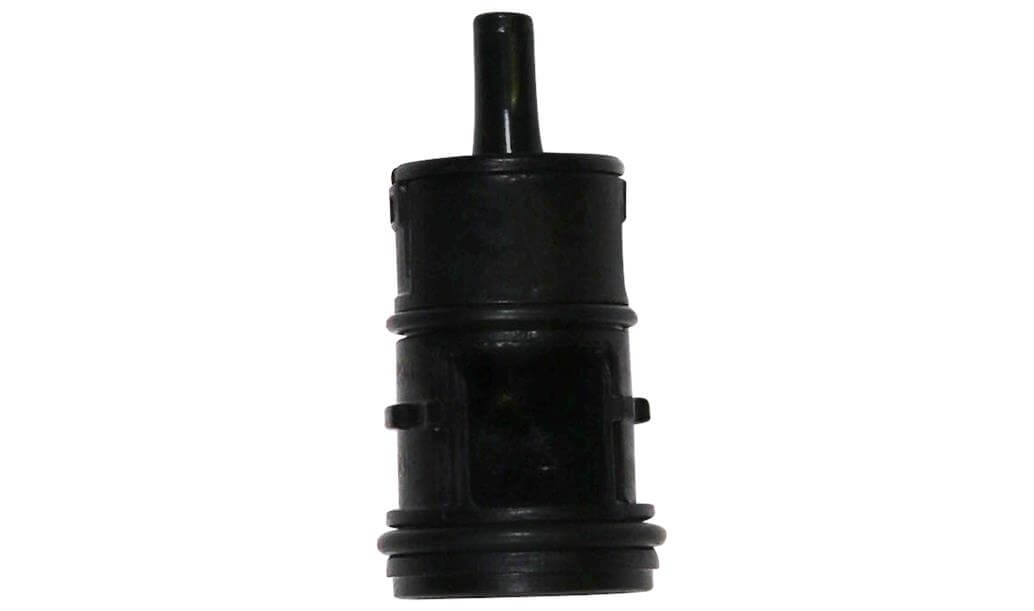

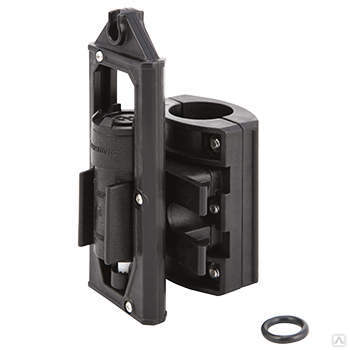

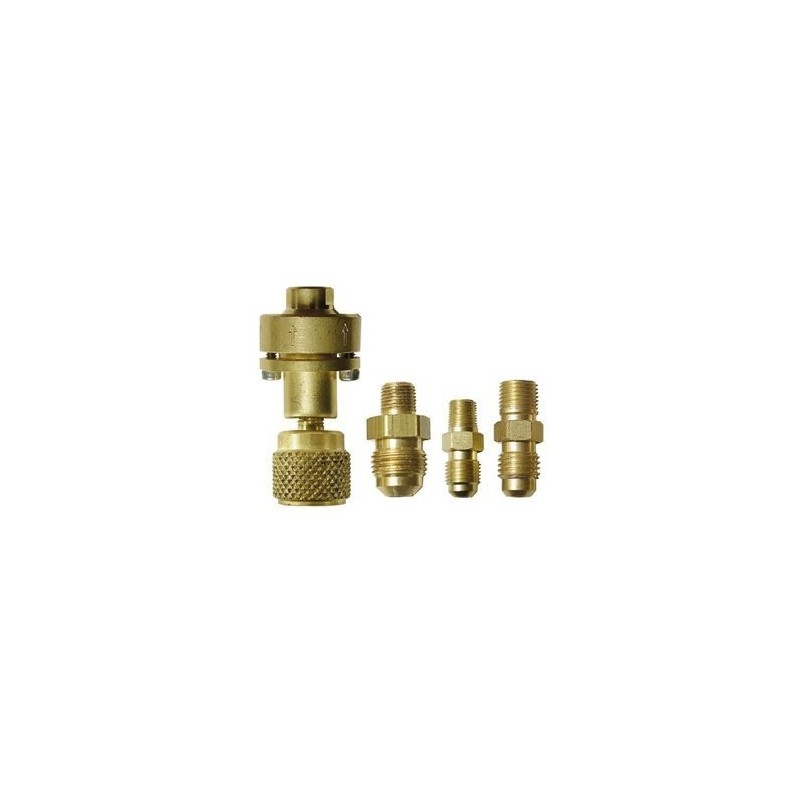

Фото обратных клапанов на воду

Также рекомендуем посетить:

  • Сифон для раковины
  • Греющий кабель
  • Подключение бойлера
  • Бойлер для нагрева воды
  • Погружные насосы для воды
  • Насос для дачи
  • Гидроаккумулятор для водоснабжения
  • Раковина для ванной
  • Фильтры для очистки воды
  • Трубы для водопровода
  • Колодец под домом
  • Насосная станция для дома
  • Регулятор давления воды
  • Фильтр воды для дома
  • Утепление труб
  • Реле давления воды
  • Колодезные кольца
  • Водоснабжение частного дома
  • Дренажная система
  • Как выкопать колодец
  • Проточный водонагреватель
  • Скважина своими руками
  • Пластиковый кессон
  • Очистка воды из скважины
  • Фильтр для воды под мойку
  • Затопили соседи сверху
  • Смеситель для ванной
  • Раковина для кухни

Обратный клапан для воды для насоса: устройство и принцип работы

Главная » Водоснабжение » Трубопровод и арматура » Обратный клапан для воды для насоса: виды и особенности

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Содержание

  1. Из чего состоит и как работает обратный клапан для воды для насоса?
  2. Устройство клапанов разных типов
  3. Клапан обратный пружинный муфтовый
  4. Поворотный (лепестковый)
  5. Шаровая модель
  6. Изделие подъемного типа
  7. Обратные клапаны для погружных насосов
  8. Правила установки обратного клапана
  9. Как монтируются обратные клапаны для насосных станций?
  10. Обратный клапан для воды для насоса: цена и производители
  11. Советы по выбору
  12. Назначение устройства и принцип действия (видео)

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

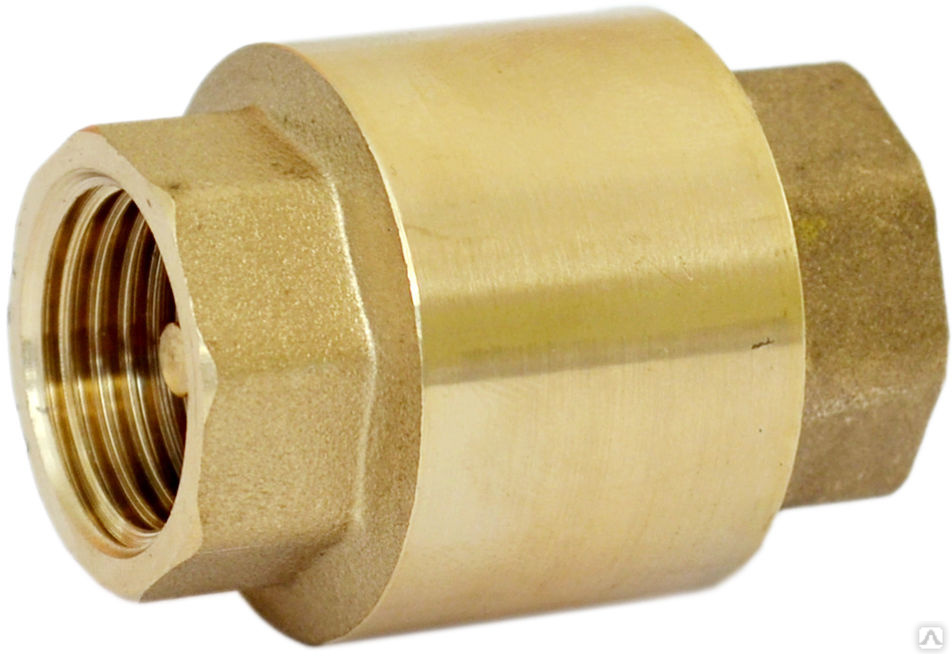

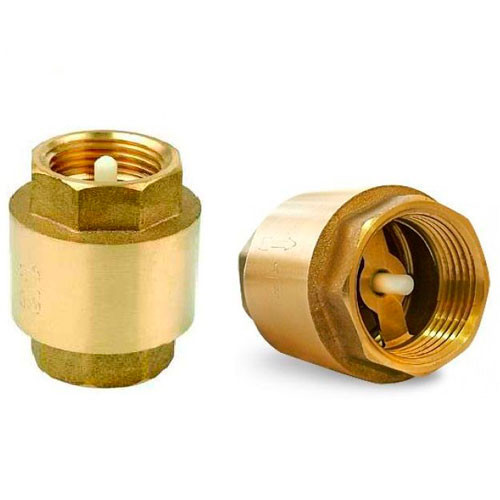

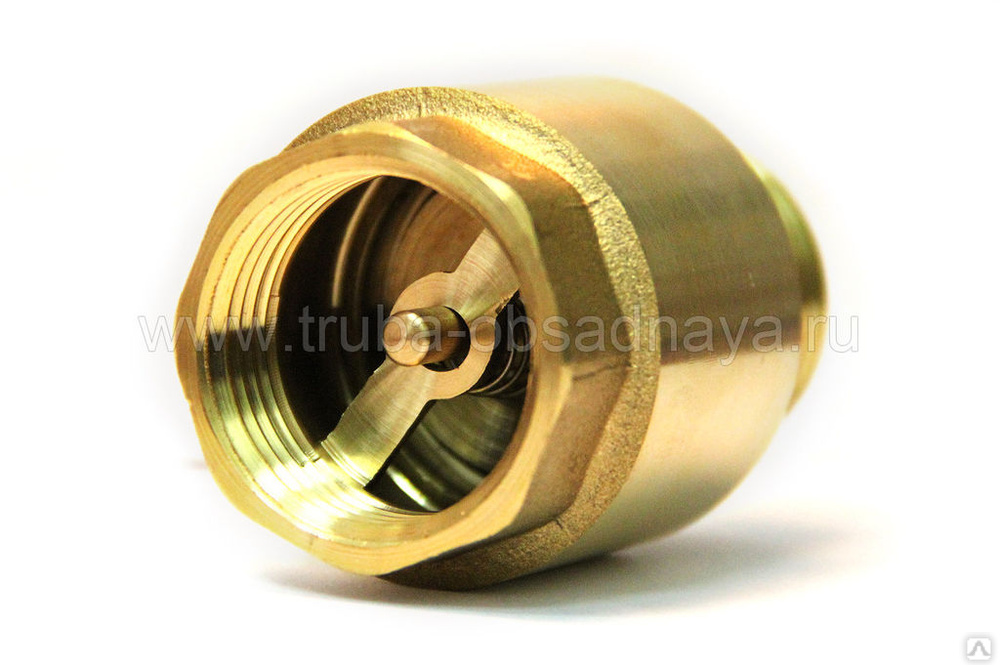

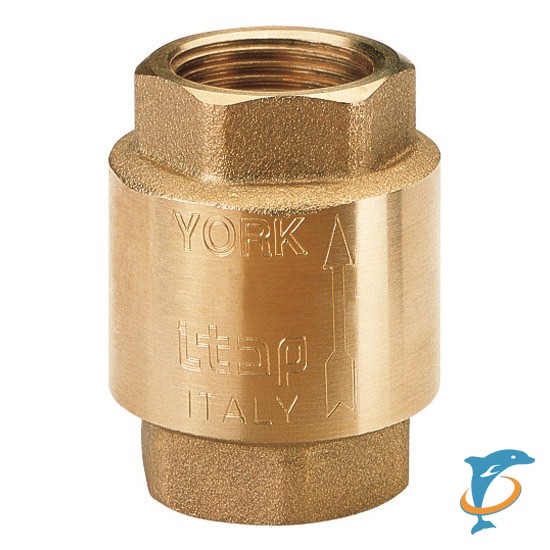

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

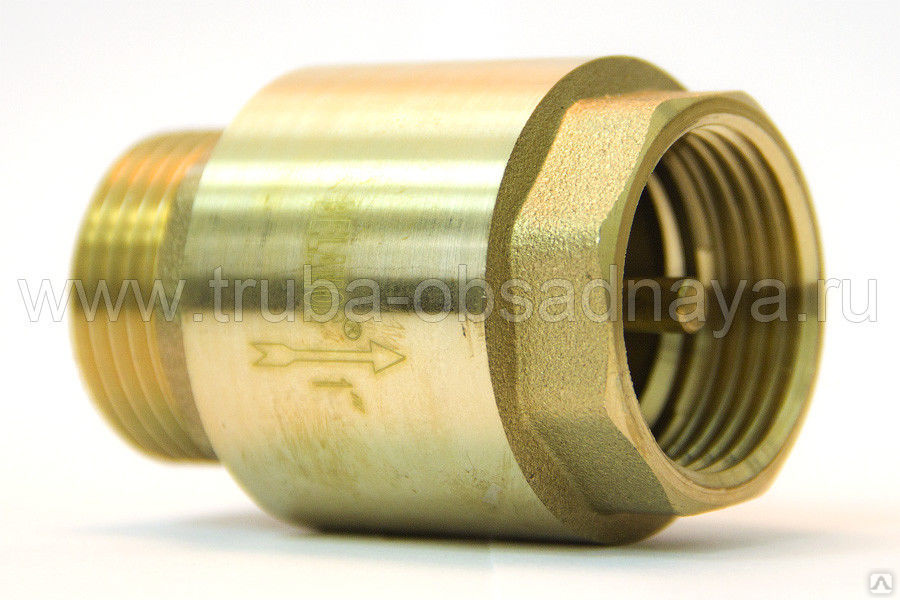

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;

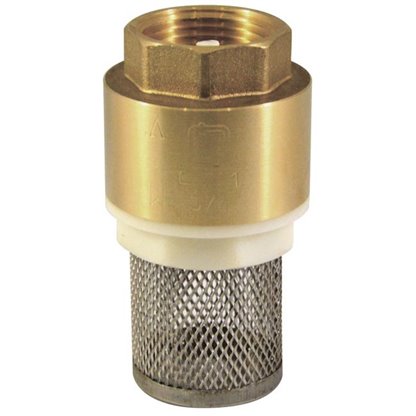

  • на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

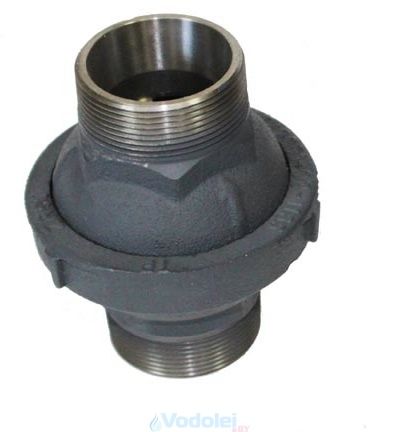

Обратный клапан для скважинного насоса

  Бурение скважин на воду
  Ремонт скважин на воду
  Увеличение дебита
  Монтаж скважинных насосов
  Обустройство скважины
  Скважинный адаптер
  Лицензирование на недропользование
  Проектирование
  Сервисное обслуживание
  Поисково-разведочное бурение
  Промывка водозаборных скважин
  Аренда дренажного насоса в СПб
  Цены на бурение
  Водоснабжение загородного дома
  Оборудование для геологических работ
  Консервация водозаборных скважин
  Технология бурения скважин
  Бурение скважин водоснабжения
  Насос, который не работал
  Частотный преобразователь
  Реле давления для насоса
  Скважинный оголовок
  Мембранный гидроаккумулятор для систем водоснабжения.
  Подбор скважинного насоса


Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

Где устанавливать обратный клапан для скважинного насоса

Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

Виды обратных клапанов для насоса в скважине

Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

виды, конструкция, принцип работы, как выбрать

Сантехмонтаж ›› Статьи ›› Обратный клапан

Содержимое трубопровода должно перемещаться строго в определенном направлении. Этот процесс можно сравнить с движением крови в организме: за однонаправленность тока крови отвечают клапаны в сердце и венах. А в трубопроводах для этой цели ставят специальные устройства — обратные клапаны. Однако установка такого элемента не является обязательной на 100%. Чтобы принять правильное решение — монтировать его или нет — стоит познакомиться с принципом работы устройства, достоинствах и недостатках, сферах использования.

Клапан обратный 1/2″ (латунный золотник) VALTEC
Клапан обратный 3/4″ (латунный золотник) VALTEC
Клапан обратный 1″ (латунный золотник) VALTEC
Клапан обратный 1/2″ VALTEC
Клапан обратный 3/4″ VALTEC
Клапан обратный 1″ VALTEC
Клапан обратный 1 1/4″ VALTEC
Клапан обратный 1 1/2″ VALTEC

Содержание

  1. Как устроен обратный клапан
  2. Виды и основные технические характеристики
  3. Нужен ли обратный клапан, его плюсы и минусы
  4. Как выбрать обратный клапан: полезные советы

Как устроен обратный клапан

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Рис.1. Принципиальная конструкция обратных клапанов

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

Виды обратных клапанов и основные технические характеристики

Обратную арматуру классифицирует по множеству критериев. Вот некоторые из них:

  1. Материал корпуса: титан, чугун, сталь, бронза, латунь, пластик. Первые четыре вида обычно применяют в промышленных системах. Типичный материал бытового обратного клапана — латунь. Обратный клапан из пластика получает популярность в полипропиленовых трубопроводах с температурой транспортируемой среды до 950С.
  2. Материал запорного элемента и седла. Обратный клапан с металлическим седлом и запорным элементом стоит дороже. Если для этих деталей обратного клапана использован пластик, то гидроудары, резкие захлопывания затвора с ударом о седло иногда приводят к растрескиванию пластика и разгерметизации. Для высокотемпературных сред предпочтительней металлическая арматура. Но для бытовых сетей обратный клапан на воду и отопление нередко бывает с пластиковыми деталями.
  3. Форма затворного элемента. Массовому потребителю хорошо знакомы обратные клапаны с шаром, золотниковой «тарелкой» или диском. На насосных станциях и в системах транспортировки промышленных сред востребованы двухстворчатые обратные клапаны. Затвор в них выполнен в виде двух полукруглых фрагментов.
  4. Вид возвратного механизма. Для возвращения затвора в закрытое состояние устройство может оснащаться пружиной. Этот тонкий движущийся элемент с минимальной жесткостью — самая уязвимая часть конструкции, особенно в загрязненной среде. Однако пружинный обратный клапан прост в монтаже, недорог, поэтому широко используется в системах водо- и теплоснабжения на трубах с небольшим диаметром. Есть модели, где затвор поворачивается на шарнирах под действием давления среды и силы тяжести. Поворотный обратный клапан (дисковый, двухстворчатый, створчатый) нетребователен к качеству среды, не вносит большого гидравлического сопротивления. Традиционные места его установки — трубы с большим диаметром (например, канализационные).
  5. Типы соединения (рис 2). Муфтовый обратный клапан — самое распространенное решение для монтажа в домашний трубопровод. Его крепят с помощью резьбы, предварительно уплотнив фум-лентой. Фланцевые обратные клапаны, межфланцевые и приварные в быту встречаются редко. Их ставят в места, где идет интенсивная транспортировка сред в промышленных масштабах.
  6. Наличие противоударного механизма. На трубах с диаметром более 40 см удары затвора могут оказать серьезное воздействие на целостность системы. В таком случае предпочтительны обратные клапаны с демпфером. Захлопка с демпфирующим грузом или гидравлическим устройством опускается более плавно и мягко, не создавая лишних поводов для гидравлического удара.
  7. Назначение. В магазинах покупатели редко просят обратный клапан «пружинный» или «демпферный». Чаще обозначают лишь сферу использования: для насоса, для канализации, на воду, на вентиляцию, для отопления и др. Но этот критерий слишком общий и нуждается в уточнениях по другим параметрам.

Рис 2. Клапаны с муфтовым/резьбовым и фланцевым соединением

В паспорте изделия обычно обозначаются:

  • номинальный диаметр (DN) и давление (PN),
  • диапазон рабочих температур,
  • параметры сопротивления току рабочей среды,
  • перепады давлений, при которых клапан начинает открываться и закрываться.

Эти технические характеристики универсальны для любой модели, будь то крошечные 15-миллиметровые экземпляры пружинной серии или фланцевые гиганты весом до полутонны.

Нужен ли обратный клапан, его плюсы и минусы

Большинство специалистов сходятся во мнении, что обратная арматура нужна, если:

  1. Оборудуется система водозабора с использованием насоса. Обратный клапан на насос характеризуется высокой пропускной способностью: он не должен создавать значительных дополнительных нагрузок на двигатель. Установка клапана препятствует стеканию воды обратно в колодец или скважину. Благодаря ему в трубопроводе всегда есть вода. И после включения насосной станции не придется ждать, пока она из источника дойдет к месту расходования.
  2. В квартире установлен бойлер. Обратный клапан для водонагревателя препятствует утечке горячей воды к соседям.
  3. Есть прибор учета воды. Счетчик с обратным клапаном не «скрутится» в обратном направлении. Не зря такой клапан часто встроен в саму конструкцию прибора. Однако этот элемент не очень надежен, поэтому после счетчиков клапан ставят отдельно. Часто в квартирах давление в трубах с холодной и горячей водой разное. Клапан должен предотвратить эффект «передавливания».

Распространенные дефекты монтажа канализационной системы приводят к тому, что без надежных обратных клапанов жилье (особенно первые этажи) подвергается риску затопления неприятными субстанциями.

В то же время клапаны критикуют за то, что они создают повышенное гидравлическое сопротивление. Особенно это касается пружинных конструкций. Второй важный недостаток касается уже мембранных механизмов без пружин: при резком закрытии повышается риск гидравлического удара, а система быстрее изнашивается. Сгладить этот недостаток призваны инженерные решения с наклонными затворами и амортизаторами.

Как выбрать обратный клапан: несколько полезных советов

Каждая система имеет свои нюансы, но и модификаций клапанов разработано достаточно, чтобы сделать наиболее точный выбор с учетом технических характеристик и особенностей конструкции клапана.

В системах с чистой водой даже простые механизмы с затвором-сферой или диском на пружине прослужат не один год.

В загрязненных средах, в отопительных системах с металлическим трубопроводом, лучше проявляют себя модели с поворотным затвором.

Некоторые сантехники называют обратный клапан «абсолютным злом», предпочитая другие виды защитной арматуры. Однако если есть сомнения в идеальной сбалансированности системы, в соблюдении всех норм монтажа, то не стоит пренебрегать этим простым и эффективным устройством.

ПРОСТАЯ ПРИЧИНА СЛОЖНЫХ ПРОБЛЕМ. НЕИСПРАВНОСТЬ ОБРАТНЫХ КЛАПАНОВ

Банки, вузы, спорткомплексы, торговые центры и другие предприятия и организации, не имеющие постоянных квалифицированных ремонтников, способных качественно наблюдать за эксплуатацией и, при необходимости, исправить насосный агрегат, регулярно обращаются к нам с типичными жалобами: течет уплотнение вала насоса, шумят подшипники электродвигателей. Бывает, что дренажный насос перестает откачивать (а это обычно подвал), из-за чего помещение насосной со всем оборудованием оказывается затопленным.

Причиной перечисленных неприятностей часто является повреждение (засорение, «зависание») обратных клапанов, устанавливаемых между нагнетательными патрубками насосов и задвижками на нагнетании. При штатном или случайном отключении электроэнергии обратный клапан должен закрываться и препятствовать обратному потоку жидкости из нагнетательной части установки на всасывание.

Однако, при эксплуатации и ремонте насосов обратным клапанам редко уделяется внимание.

В современных установках отопления, кондиционирования, горячего водоснабжения, подпитки систем предусматривается, как минимум, один насос рабочий, а второй резервный. Причем, автоматика периодически их поочередно запускает и отключает. При отключении насоса должен закрываться обратный клапан. Обслуживающий персонал обычно оценивает исправность работы насоса по включению сигнальных ламп и по шуму агрегата. И если из уплотнения вала насоса нет серьезных утечек, агрегат считается исправным. А про обратный клапан никто и не вспоминает.

Между тем, постепенно и в зависимости от загрязнения перекачиваемой жидкости в подвижных сочленениях обратных клапанов накапливаются грязь и продукты коррозии. Клапан теряет подвижность и плотно не закрывается («зависает»). До тех пор, пока насос с таким клапаном подает жидкость по назначению, заметных проблем не возникает. Но при выводе насоса в резерв и запуске соседнего насоса часть жидкости, проходящей через включенный насос, поступает не по назначению, а через остановленный насос сливается из нагнетательной трубы на всасывание.

В нашей практике часто встречаются ситуации, когда обратный поток через резервный насос настолько велик, что ротор насоса, у которого отключен электродвигатель, интенсивно вращается в обратную сторону. Причем, внешне это не заметно и дежурный персонал этого не замечает. Понятно, что в систему по назначению поступает меньше жидкости, что чревато нарушением технологии. При автоматическом, очередном запуске насоса с «зависшим» обратным клапаном происходит ударное торможение ротора резервного насоса. Особенно это опасно для насосов, у которых проточная часть изготовлена из пластмасс или алюминиевого сплава. И после многократных запусков насосного агрегата с противовращением при очередном ремонте, связанном с заменой торцового уплотнения вала, часто требуется полная замена ротора, что намного удорожает ремонт и продляет его сроки.

Дренажные насосы обычно работают периодически по мере накопления жидкости в сборниках утечек, в которых имеются поплавковые или другие датчики уровня.

Эти насосы перекачивают жидкость с большим количеством абразива, а также с волокнами, обрывками бумаги и другим мусором. Засорение и «зависание» обратных клапанов здесь весьма вероятно. И если не обращать на это внимания, то автоматический запуск агрегата может оказаться бесполезным, т.к. вся откачиваемая жидкость будет сливаться в сборник утечек через резервный насос. Это увеличивает наработку насоса, сокращая его долговечность, в основном, за счет износа торцового уплотнения. Но главное – здесь велика опасность затопления всего помещения.

Тяжелые и даже разрушительные последствия может вызвать «зависание» обратных клапанов насосов водоснабжения и канализации. Подача этих насосов обычно сильно колеблется в течении суток. И эти насосы часто отключают. При этом обычно рекомендуется закрывать задвижки на нагнетании. Однако неопытные операторы часто пренебрегают этими рекомендациями. Тем более, что манипуляции с задвижками на трубопроводе приличного диаметра требуют физических усилий. В итоге, сливу через насос из нагнетательной части установки на всасывание насоса препятствует только обратный клапан. В условиях очистных сооружений и канализационных установок велика опасность засорения шарнирных соединений обратных клапанов. Клапаны «зависают» в частично открытом состоянии.

При отключении насоса вначале жидкость по инерции поступает из всасывающей трубы в нагнетание. Затем этот поток прекращается и начинается обратное течение из нагнетательной трубы через насос на всасывание. Если перепад давления между нагнетательной и всасывающей трубами существенен, а нагнетательный трубопровод довольно длинный, то обратный поток, ускоряясь, резко захлопывает зависший клапан. При этом происходит т.н. гидравлический удар. Это быстрое и значительное повышение давления в нагнетательной трубе. Если труба «старая», а так бывает сплошь и рядом, то может произойти разрыв трубы с последующим затоплением помещения насосной и всех коллекторов, по которым проложен нагнетательный трубопровод. О разрывах труб от гидравлических ударов, размыве дорог и даже человеческих жертвах при этом СМИ сообщают довольно часто.

Основной вывод: приступая к ремонту насосных агрегатов в целях устранения чрезмерных утечек из уплотнений валов, а также для замены изношенных подшипников двигателя или самого насоса (а это основные поводы для ремонта), не забывайте о необходимости ревизии обратных клапанов. Этим вы существенно продлите ресурс агрегатов, увеличите их надежность и сможете избежать больших неприятностей. Это операция лишь немного повысит стоимость обычного ремонта.

Ревизия и ремонт обратных клапанов требуют понимания их роли в установке, некоторых навыков и инструментов.

Все это есть у наших специалистов.


Загляните в каталог, там вы найдете нужное оборудование

Насосы Уплотнения Муфты

вернуться к списку новостей

Читайте также

Динамические ламинарные (дисковые) насосы трения. Области применения насосов ОНЛ… 1307.22 ОЦЕНКА УРОВНЯ КПД И КАВИТАЦИОННЫХ КАЧЕСТВ ЦЕНТРОБЕЖНОГО НАСОСА (применение компь… 1602.21 ЛАМИНАРНЫЙ НАСОС В КАЧЕСТВЕ САМОВСАСЫВАЮЩЕГО ПРИ ОТКАЧКЕ ИЗ РЕЗЕРВУАРОВ ВЯЗКИХ … 1602.21 УСОВЕРШЕНСТВОВАНИЕ УЗЛОВ ДВОЙНЫХ ТОРЦОВЫХ УПЛОТНЕНИЙ ДЕЙСТВУЮЩИХ ЦЕНТРОБЕЖНЫХ Н… 3103.20

Обратный клапан | Что это такое и где это использовать?

Что такое обратный клапан?

Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан в основном представляет собой односторонний клапан, в котором поток может свободно течь в одну сторону, но если поток поворачивает, клапан закрывается для защиты трубопровода, других клапанов, насосов и т. д. Если поток поворачивается, а обратный клапан не установлен, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезвычайной силой и может легко повредить трубопровод или компоненты.

Где используются обратные клапаны?

Обратные клапаны используются во многих различных областях. Например, их часто размещают на стороне нагнетания насоса, чтобы защитить насос от обратного потока. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах. Также обратные клапаны очень часто используются в системах HVAC (системы отопления, вентиляции и кондиционирования воздуха). HVAC-системы, например. используется в больших зданиях, где теплоноситель закачивается на много этажей вверх. Здесь установлены обратные клапаны, чтобы убедиться, что охлаждающая жидкость не смывается обратно.

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ затрат и результатов конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда речь идет об обратных клапанах, более высокий уровень безопасности соответствует более высоким потерям давления. Таким образом, чтобы убедиться, что обратный клапан правильно защищает систему, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас прочности на гидравлический удар. Подробнее см. в разделе Как правильно выбрать обратный клапан.

Различные типы обратных клапанов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов с соплом и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются поворотные обратные клапаны и шаровые обратные клапаны:

  • Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток. Вес диска и обратный поток влияют на характеристики запирания клапана.
  • Шаровые обратные клапаны: Шаровой обратный клапан функционирует за счет шара, который перемещается вверх и вниз внутри клапана. Седло обработано так, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло, чтобы герметизировать и остановить обратный поток.

Что такое гидравлический удар?

В насосной системе вода перекачивается с нижнего уровня на верхний с помощью насоса. Жидкость течет в одном направлении только при работающем насосе. Когда насос останавливается, поток жидкости будет уменьшаться до тех пор, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она будет течь обратно по трубе. Чтобы предотвратить попадание этого обратного потока в насос, скважину или водозабор, устанавливается обратный клапан.

Во многих случаях скорость реверсирования жидкости не является причиной для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток меняет направление обратно вниз по трубопроводу к насосу до того, как обратный клапан полностью закроется, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару трубопровода. Это может привести к громким ударным звукам, которые не являются звуком закрытия клапана, а являются следствием растяжения трубы в этих условиях.

Последующая волна давления (скачок) может нанести значительный ущерб системе, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образования вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним единичным большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостное разрушение системы.

Важно отметить, что для обеспечения безопасной и бесперебойной работы системы необходимы и другие факторы. Необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. д., чтобы защитить систему от скачков давления.

Чтобы предотвратить захлопывание обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, как только возникнет обратный поток. Чтобы обратный клапан закрывался медленно, требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она входит в свое сидячее положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание насосу, расположенному выше по потоку, чтобы убедиться, что он подходит для обратного вращения и потока.

Основные сведения об обратных клапанах

Обратные клапаны или односторонние клапаны предназначены для остановки обратного потока и, в конечном счете, для защиты насосов и компрессоров. Они доступны в нескольких стилях и размерах, от 1/8 дюйма до необходимого размера. Обратные клапаны используются во многих отраслях промышленности и для различных применений, от муниципального водоснабжения до горнодобывающей промышленности и природного газа. Тремя наиболее распространенными типами являются поворотные обратные клапаны, двухстворчатые обратные клапаны и бесшумные осевые обратные клапаны с пружинным усилием.

Изображение 1. Поворотный обратный клапан ( Изображения предоставлены Triangle Fluid Controls Ltd. )

Поворотный обратный клапан когда полностью открыт, находится вне потока. Этот тип обратного клапана является хорошим выбором для применений с высоким процентным содержанием твердых частиц и меньшим количеством циклов включения/выключения. Из-за расстояния перемещения диска поворотные обратные клапаны закрываются медленно. Это приводит к тому, что последний толчок обратного потока захлопывает диск, что приводит к огромному скачку давления, вызывающему гидравлический удар. Гидравлический удар — это скачок давления, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление, вызывая волну давления в трубе. Эта волна давления может вызвать серьезные проблемы, от шума и вибрации до обрушения трубы.

Изображение 2. Двухдверный обратный клапан

Двухдверный обратный клапан

Этот клапан аналогичен поворотному обратному клапану, но немного лучше с точки зрения закрытия из-за винтовых пружин, которые помогают двум консольным дверям закрываться быстрее . Было доказано, что это не лучший выбор при гидравлическом ударе, хотя они будут работать лучше, чем поворотный обратный клапан. Как правило, этот тип клапана считается серийным товарным клапаном с небольшими возможностями настройки.

Бесшумный осевой обратный клапан с пружинным усилием

Эти полнопроходные клапаны обычно включают в себя узел шток-диск с центральной направляющей вместе с пружиной сжатия. Это означает, что диск остается в потоке. Среда обтекает его и не требует ручной или автоматизированной помощи для работы. Когда насос работает, клапан открыт. Когда насос отключается, клапан немного закрывается до реверсирования потока жидкости за счет силы сжатия пружины, действующей на диск, что практически исключает гидравлический удар.

Изображение 3. Бесшумный осевой обратный клапан с пружинным приводом

В большинстве запросов на обратные клапаны учитываются только размер трубопровода и класс давления, поскольку давление и расход среды могут значительно различаться, если размеры труб слишком велики для будущих нужд или слишком малы из-за к отсутствию или неверной информации. Это не всегда лучший способ решить, какой тип клапана использовать в системе. Также необходимо учитывать рабочее давление, скорость потока, удельный вес среды и температуру. Настоятельно рекомендуется провести анализ конструкции системы. Необходимо понять, почему клапаны выходят из строя и первопричины. Наиболее частая поломка связана с чрезмерным износом внутренних частей клапана. Пружины, диски и штоки изнашиваются преждевременно из-за того, что они не удерживаются устойчиво во время работы. Когда диск нестабилен из-за недостаточного потока, чтобы удерживать его в полностью открытом положении, может возникнуть вибрация.

Что подразумевается под размером обратного клапана?

Подобрать размер клапана с центральным управлением несложно. Наряду с размером трубы, классом давления и типом требуемого клапана (фланцевый, бесфланцевый и т. д.) пользователям необходимо знать фактическое рабочее давление, скорость потока, тип среды, температуру и удельный вес среды. Это может быть так же просто, как изготовить клапан с более легкой пружиной, чтобы клапан мог полностью открываться. Чтобы клапан достиг полностью открытого положения, может потребоваться ограничитель подъема, чтобы уменьшить расстояние перемещения диска. Когда клапан открыт на 100 процентов, он будет стабильным в потоке и приведет к уменьшению преждевременного износа и выхода из строя за счет устранения эффектов вибрации. Очень важно помнить, что эти клапаны рассчитаны на фактические значения расхода, а не на размер трубопровода. Клапан надлежащего размера будет либо в полностью открытом, либо в закрытом положении.

Зачем выбирать размер клапана?

Преимущества использования бесшумного обратного клапана правильного размера и расположения:

  1. Он может защитить систему от дорогостоящих сбоев и простоев производственного предприятия.
  2. Срок службы клапана можно значительно увеличить за счет снижения риска поломки деталей и повреждения оборудования, расположенного ниже по потоку.
  3. Он защищает насосы, расположенные вверх по течению, не допуская обратного потока, который может привести к вращению насоса в обратном направлении и серьезному повреждению.
  4. Обеспечивает лучшую защиту насосов и компрессоров.
  5. В результате снижается вибрация трубопровода.
  6. Уменьшено количество проблем с гидравлическим ударом.
  7. Он будет работать в вертикальном направлении потока вниз.

Окупаемость инвестиций

Первоначальный «шок от наклейки» для клапана определенного размера может быть пугающим, поэтому ответьте на несколько вопросов:

  1. Как долго прослужит стандартный клапан?
  2. Сколько стоит его поменять?
  3. Сколько доходов теряется при замене?

Замена клапана может быть довольно дорогостоящей из-за потери дохода, заработной платы и стоимости замены клапана. Цена готового клапана может быть привлекательной, но какова реальная стоимость владения? Если клапан такого размера стоит в пять раз дороже, но служит в пять раз дольше, подумайте, как это повлияет на финансовый баланс с учетом затрат на техническое обслуживание и производственных потерь.

Заключение

Несмотря на то, что существуют приложения, в которых двухстворчатые и поворотные обратные клапаны работают должным образом и требуются, это не правда, что эти и другие стандартные клапаны являются единственным решением. В любом приложении, где используются обратные клапаны, установка нестандартного клапана может повысить производительность и продлить срок службы трубопроводной системы. Это приводит к большей ценности и общей долгосрочной экономии средств.

Все продукты – Ferguson

ложь

категория

Нет подходящих результатов поиска

  • Ванная сантехника

    (35362)

  • Отопление и охлаждение

    (34950)

  • Сантехнические детали и расходные материалы

    (27321)

  • Трубная арматура

    (27186)

  • Освещение и вентиляторы

    (18846)

  • Инструменты

    (16796)

  • Клапаны

    (12250)

  • Дворник

    (9294)

  • Насосы

    (9123)

  • Охрана и безопасность

    (8954)

  • Показать больше

марка

Нет подходящих результатов поиска

  • jsp?/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbrosv&sr=everywhere”>

    Оборудование для подписи

    (11764)

  • КОЛЕР

    (6198)

  • jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbrosv&sr=everywhere”>

    Счетчик Ford

    (3404)

  • Моэн

    (2970)

  • jsp?/category/mueller-company/_/N-zbrahh&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbrosv&sr=everywhere” data-category-url=”/category/mueller-company/_/N-zbrahh&n=zbrosv&sr=everywhere”>

    Компания Мюллер

    (2732)

  • ПРОФЛО®

    (2690)

  • jsp?/category/rheem/_/N-zbrmod&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbrosv&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbrosv&sr=everywhere”>

    Рим

    (2478)

  • Victaulic

    (2469)

  • jsp?/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbrosv&sr=everywhere”>

    Джонс Стивенс

    (2424)

  • Американский стандарт

    (2325)

  • Показать больше





  • org/ListItem” itemprop=”itemListElement”> Дом
  • Все продукты
  •

    Как работают обратные клапаны насоса?

    17 сентября 2021 г. 16:01:53

    Обратный клапан насоса представляет собой самодействующий односторонний или обратный клапан. Это автоматическое предохранительное устройство позволяет жидкости свободно течь в одном направлении. Однако, если поток жидкости меняется на противоположный, клапан автоматически закрывается, тем самым защищая подключенный трубопровод и насос.

    Почему важны обратные клапаны

    Обратные клапаны важны, потому что они предотвращают обратный поток, который может вызвать гидравлический удар. Обратный поток распространяет скачок давления или вызывает ударную волну высокого давления по всей системе трубопроводов, которая может достигать пиков, в десять раз превышающих безопасное рабочее давление для трубы. Хотя однократное возникновение гидравлического удара может не привести к немедленному отказу, повторяющиеся экстремальные нагрузки вызывают усталость и могут привести к серьезному повреждению подключенного насоса и трубопровода.

    Помимо защиты, обратные клапаны также обеспечивают движение жидкости в заданном направлении и предотвращают обратный поток или утечку, образуя герметичное уплотнение.

    Как работают обратные клапаны насосов?

    Обратные клапаны являются самоприводными устройствами, что означает, что их операции открытия и закрытия не требуют участия человека. Вместо этого их работа зависит от перепада давления. На рынке доступны различные типы обратных клапанов, но давайте рассмотрим в качестве примера однодисковый обратный клапан, чтобы понять принцип работы.

    В обратном клапане этого типа жидкость под давлением поступает в клапан через вход. Это давление автоматически открывает диск клапана, и он остается открытым до тех пор, пока давление не упадет. При снижении давления диск захлопывается и закрывает клапан.

    Важным аспектом, который следует учитывать, является давление срабатывания обратного клапана. Это давление, которое открывает диск клапана, позволяя жидкости течь через него. Давление открытия может варьироваться от 3 до 350 фунтов на квадратный дюйм, в зависимости от размера и области применения обратного клапана.

    Как правильно выбрать обратный клапан?

    При выборе обратного клапана для конкретного применения следует учитывать множество факторов. Например, в некоторых отраслях промышленности требуется клапан, пропускающий поток абразивных жидкостей, в то время как в других требуется клапан, который не ржавеет.

    Некоторые основные факторы, которые следует учитывать:

    • Ориентация клапана (т.е. вертикальная или горизонтальная)
    • Размер трубы
    • Интенсивность давления
    • Минимально допустимая скорость утечки

    Помимо этих факторов, обратные клапаны определяются на основе максимально возможного коэффициента потока клапана (Cv). Чем выше Cv, тем выше давление, необходимое для открытия затворов клапана.

    Таким образом, если клапан с более высоким Cv используется для применения с низким давлением, затворы клапана будут открываться только частично. В результате будет увеличиваться сопротивление потоку жидкости и падение давления. Более высокий коэффициент потока клапана также увеличивает вероятность явления, называемого флаттером клапана, увеличивая износ компонента и, в конечном итоге, выход компонента из строя.

    Области применения обратных клапанов

    Обратные клапаны используются во многих отраслях промышленности для различных целей, включая:

    • HVAC для обеспечения отсутствия обратного потока охлаждающих жидкостей
    • Химическая промышленность
    • Пищевая промышленность
    • Очистка воды и сточных вод
    • Промышленные, судовые и горнодобывающие насосы
    • Производство электроэнергии

    Обратные клапаны часто устанавливаются на выпускном конце центробежного насоса для защиты насоса от обратного потока. Поскольку центробежные насосы не являются самовсасывающими, обратные клапаны также помогают удерживать жидкости в трубах. На водоочистных сооружениях обратные клапаны часто устанавливаются последовательно, чтобы предотвратить загрязнение обратным потоком труб, несущих чистую воду.

    Обычно используемые обратные клапаны для насосов

    Более крупные обратные клапаны для насосов обычно имеют металлический диск, вращающийся на шарнире, чтобы закрыть клапан для предотвращения обратного потока жидкости.

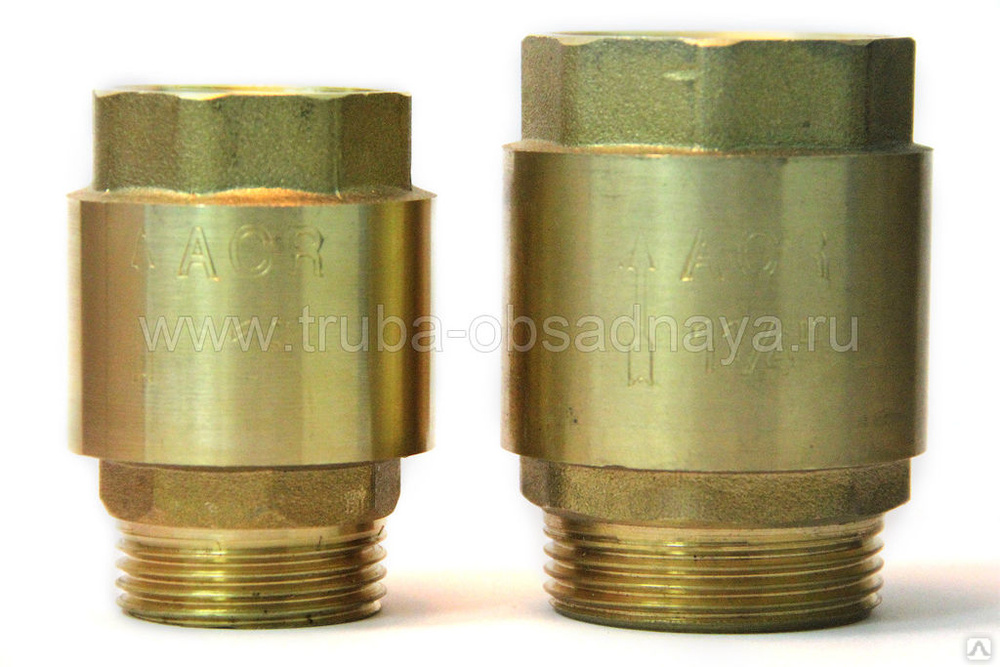

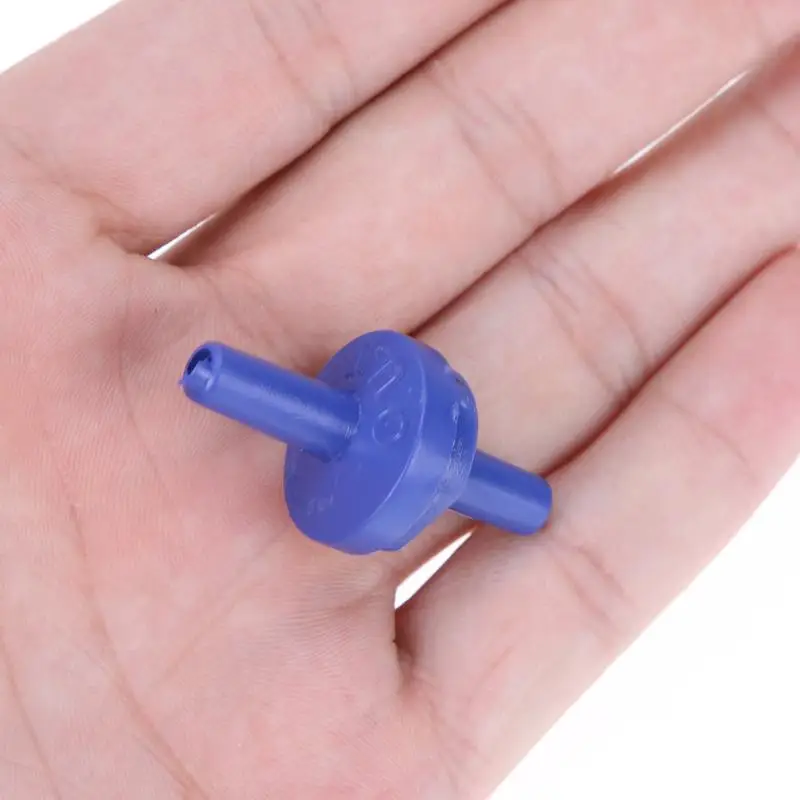

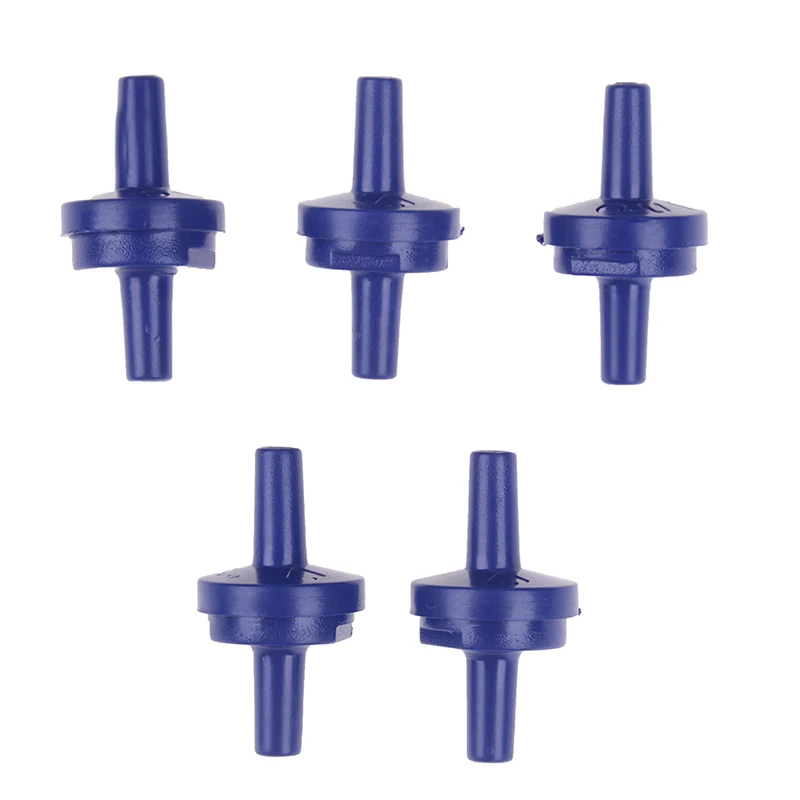

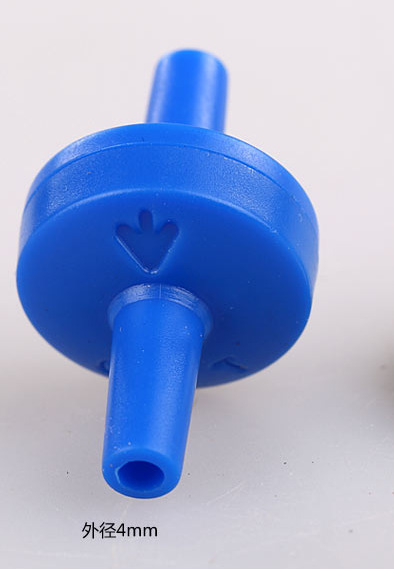

    Небольшие обратные клапаны для насосов часто имеют более широкий выбор доступных конструкций, например, шаровые краны с ручным управлением или пружинный шаровой кран с подпружиненным шаром, закрывающим клапан.

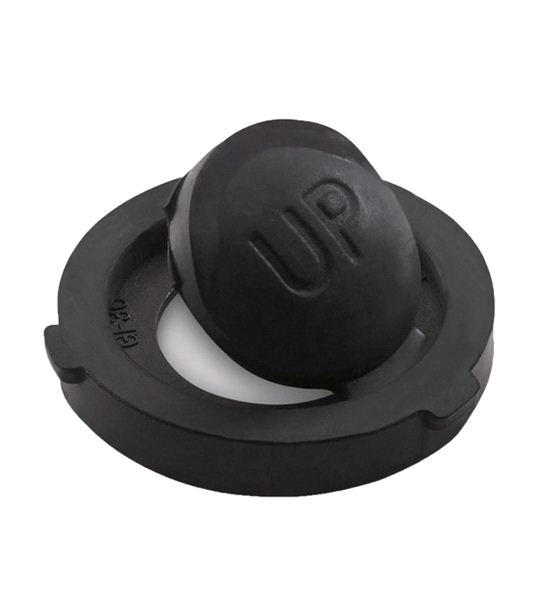

    Обратные клапаны типа «утконос» имеют резиновую диафрагму, которая открывается и закрывается при приложении давления.

    Следите за своими обратными клапанами

    Обратные клапаны необходимы для поддержания давления жидкости, а также для предотвращения обратного потока и гидравлических ударов. Неисправный обратный клапан сначала начнет вибрировать, что в конечном итоге приведет к чрезмерному износу и повреждению компонентов.

    Одним из способов предотвратить выход из строя этого клапана и обеспечить его долговечность является регулярное техническое обслуживание. Некоторые этапы профилактического обслуживания включают:

    • Поддержание чистоты клапанов и трубопроводов
    • Регулярно смазывайте подвижные части клапана
    • Выберите подходящий размер и тип клапана для вашего применения
    • Замените неисправные клапаны, если вы начинаете замечать первые признаки неисправности

    В Hayes pump наши программы обслуживания насосов, поддерживаемые полностью обученным персоналом, позволяют поддерживать работу ваших насосов с максимальной эффективностью с минимальным временем простоя. Свяжитесь с нами для обслуживания и ремонта ваших насосов сегодня!

    Нужна помощь в поиске подходящего обратного клапана?

    Что такое обратный клапан и как он работает

    Обратные клапаны используются почти во всех отраслях промышленности, действуя как односторонние или обратные клапаны. Обратные клапаны представляют собой простые устройства, выполняющие жизненно важную функцию, предотвращая обратные потоки, тем самым предотвращая повреждения и обеспечивая эффективную работу. Например, обратный поток может привести к гидравлическому удару. Это явление может привести к повторяющимся экстремальным скачкам давления в подключенных трубопроводах, клапанах и насосах, которые могут привести к фатальному повреждению или разрыву системы и ее трубопроводов. Даже если отказ не происходит немедленно, повторное воздействие гидравлического удара может вызвать усталость, которая также может в конечном итоге привести к потере целостности системы.

    Обратные клапаны с одним входом и выходом приводятся в действие перепадом давления. При превышении определенного давления на входе клапан автоматически открывается без какого-либо вмешательства. Это минимальное рабочее давление, известное как давление срабатывания, является одной из ключевых характеристик, определяемых для всех обратных клапанов. Химическая, целлюлозно-бумажная, пищевая промышленность, водоподготовка и очистка сточных вод, промышленная, морская и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и ОВКВ — вот лишь некоторые из многих приложений для перекачивания жидкостей и насосов, в которых используются обратные клапаны.

    Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения для предотвращения обратного потока загрязненной воды в линии подачи чистой воды. Имея огромный спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используется множество различных материалов, таких как металл, полимеры и резина. Общие конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотного или откидного типа. Как следует из названия, обратные клапаны с шаровым и пружинным шаром имеют шар, который устанавливается в седло соответствующего профиля. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает клапан, который обычно закрыт, если не подается положительное давление.

    Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны с утиным носом не ржавеют, не заедают и не заедают, что обычно повышает надежность и долговечность. Точно так же резиновые обратные клапаны не подвержены механическому износу, что может отрицательно сказаться на обратных клапанах, изготовленных из других материалов.

    Правильный выбор обратного клапана

    При выборе обратных клапанов необходимо учитывать множество факторов, чтобы обеспечить правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, с использованием резинового обратного клапана с утиным носом, где это необходимо. Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, перепад давления и любые особые требования должны быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

    Однако, в то время как для большинства типов клапанов полностью открытый затвор не ограничивает существенно поток, в обратном клапане степень открытия зависит от перепада давления. Тем не менее, обратные клапаны часто определяются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте потока клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, когда скорость потока меньше требуемой. Частично открытые клапаны могут иметь повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерное флаттер приводит к износу, что неизбежно повышает вероятность отказа компонента. В случае обратных клапанов это может привести к обратному потоку и всем связанным с этим проблемам, которые могут возникнуть в этих условиях.

    Например, для обратных клапанов более высокие значения Cv могут быть неблагоприятными, поскольку это увеличивает вероятность частичного открытия клапана. Клапан с высоким значением Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем предполагалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

    Таким образом, выбор правильного размера обратного клапана является важным фактором, который часто понимают неправильно. В тех случаях, когда расход недостаточен, чтобы удерживать клапан от остановки, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как флаттер. Таким образом, размеры обратных клапанов должны основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо подобранных обратных клапанов, а не из-за самих клапанов.

    Когда заменять обратные клапаны

    Учитывая потенциально значительные негативные последствия, которые могут возникнуть в результате отказа обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов предприятия. Например, обратные клапаны используются во всех ливневых и канализационных системах, где они предотвращают противоток. Неисправные запорные клапаны, подвергшиеся коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим последствиям для здоровья из-за контакта с загрязненной водой. Виды отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидравлического удара, обратного потока, утечки или повреждения. Заедание клапанов может произойти, когда между корпусом клапана и движущимися частями, такими как диск или шар, задерживается такой материал, как накипь или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Наряду с загрязнением к другим факторам, которые могут отрицательно повлиять на обратные клапаны, относятся высокие температуры, изношенные эластомеры и уплотнения седла, неправильная установка или плохое техническое обслуживание и сборка. Клапаны также могут заедать или протекать по мере их старения и разрушения.

    Когда механические обратные клапаны изнашиваются, они обычно дают предупреждающие знаки о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или стучать, а также возможно, что компоненты могут выйти из строя и выпасть из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое прослушивание потока жидкости, когда клапан находится в закрытом положении, свидетельствует об утечке и является серьезным предупредительным сигналом к ​​действию. Полезно отметить, что обратные клапаны с резиновым утконосом являются «пассивными» устройствами и не подвержены такому износу. Относительно простые меры, такие как минимизация попадания мусора в линию через фильтры и правильная смазка компонентов обратного клапана, могут помочь предотвратить преждевременный выход из строя. Тем не менее, также стоит отметить, что обратные клапаны необходимо регулярно заменять. Продукты, созданные на основе высокого качества и опытных инженеров, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто являются ложной экономией. Хотя типичный срок службы компонентов зависит от области применения, производители рекомендуют заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными к эксплуатации до 35-50 лет.

    Обратные клапаны, как правило, являются недорогим компонентом, поэтому их часто упускают из виду. Это может быть подход с высоким риском, учитывая, что стоимость отказа обратного клапана значительна. Потенциал катастрофы реален, когда обратный поток может остановить производство или даже серьезно повредить объект. Следовательно, когда обратные клапаны начинают проявлять какие-либо признаки неисправности, операторы предприятия должны незамедлительно заменить компонент высококачественной заменой.

    Proco Products — ведущие производители обратных клапанов, разрабатывающие и производящие экономичный механизм для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на сайте https://www.procoproducts.com.

    Роль обратных клапанов в водопроводах

    1. 01 Что такое обратные клапаны?
    2. 02 Применение обратных клапанов
    3. 03 Как работают обратные клапаны?
    4. 04 Типы обратных клапанов
    5. 05 Критерии выбора обратного клапана

    Что такое обратные клапаны?

    Обратные клапаны — это устройства для контроля жидкости, которые ограничивают поток среды в системе трубопроводов в одном направлении. Эта широко определенная функция обратного клапана играет разные роли в различных отраслях промышленности. Обратные клапаны, также известные как обратные клапаны, односторонние клапаны или устройства предотвращения обратного потока, предотвращают обратный поток проточной среды вверх по течению.

    Применение обратных клапанов

    Ниже приведены некоторые области применения обратных клапанов:


    Защита вышестоящего оборудования

    Обратный поток может легко повредить расходомеры, компрессоры, фильтры, насосы и другие устройства, предназначенные для однонаправленного потока. Гидравлический удар – еще одно потенциально опасное явление. Обратные клапаны могут помочь уменьшить эффект гидравлических ударов, особенно когда клапан оснащен демпфером конечной ступени.


    Предотвращение загрязнения или смешивания среды

    Предотвращая обратный поток, обратные клапаны предотвращают смешивание различных сред между двумя резервуарами. Например, на водоочистных сооружениях обратные клапаны предотвращают попадание очищенной воды обратно в резервуар с неочищенной водой.


    Предотвращение дренажа

    Когда среда перекачивается из всасывающего резервуара в нагнетательный резервуар, при остановке насоса высока вероятность возникновения обратного потока. Для предотвращения этого используются обратные клапаны. Тип клапана, обычно используемый для этого, является донным клапаном.

    Как работают обратные клапаны?

    Обратный клапан состоит из двух портов — впускного и выпускного — и запорно-запорного механизма. Уникальная характеристика обратных клапанов, которая отличает их от других типов клапанов, таких как шаровые и дисковые затворы, заключается в том, что, в отличие от этих клапанов, для работы которых требуется какая-либо форма приведения в действие, обратные клапаны являются самодействующими. Обратные клапаны работают автоматически, полагаясь на перепад давления для управления. В положении по умолчанию обратные клапаны закрыты. Когда среда поступает из впускного отверстия, ее давление открывает закрывающий механизм. Когда давление на входе падает ниже давления на выходе из-за перекрытия потока или когда давление на стороне выхода по какой-либо причине возрастает, запорный механизм немедленно закрывает клапан.

    Запорный механизм обратных клапанов обычно удерживается на месте сжатой пружиной, противовесом или силой тяжести. Чтобы клапан открылся, среда должна преодолеть силу пружины или закрывающего механизма.

    Обратные клапаны не работают только на основе перепада давления. Если бы это было так, струйки было бы достаточно, чтобы открыть клапан. Следовательно, для открытия обратного клапана требуется определенное минимальное давление. Это известно как давление открытия. Давление срабатывания обратного клапана — это заданное минимальное давление на входе, необходимое для открытия обратного клапана, достаточное для обнаружения потока.

    Поворотный обратный клапан

    Типы обратных клапанов

    Различные типы обратных клапанов классифицируются по различным характеристикам, таким как конструкция, режим работы, материал клапана и размер, при этом наиболее популярной характеристикой для классификации обратных клапанов является конструкция/конструкция. Ниже приведены наиболее часто используемые типы обратных клапанов.


    Поворотные обратные клапаны

    Поворотный обратный клапан состоит из диска, шарнирно прикрепленного одним краем к корпусу клапана. Когда жидкость поступает в клапан под достаточным давлением, она открывает диск, открывая поток. Диск отключается, когда есть обратный поток или когда давление на входе становится недостаточным. Эти клапаны подходят в качестве обратных клапанов для воды и широко используются в системах распределения воды.


    Обратные клапаны с наклонным диском

    Эти клапаны имеют диск с двойным эксцентриситетом и обычно предназначены для установки между двумя фланцами. Они подходят для потока большого диаметра и требуют относительно высокого давления для открытия. Обратные клапаны с наклонным диском не подходят в качестве обратных клапанов для сточных вод, поскольку мусор может застрять в частях клапана, которые находятся на пути потока.

    Обратный клапан с наклонным седлом

    Шаровые обратные клапаны

    Шаровые обратные клапаны оснащены шаром в качестве закрывающего механизма. Давление притока поднимает шар со своего места в специальную камеру. Когда давление на входе падает, шар возвращается на свое место, перекрывая поток и предотвращая обратный поток. Шаровой обратный клапан отлично работает в качестве обратного клапана для сточных вод, потому что закрывающий механизм не мешает потоку в открытом положении.

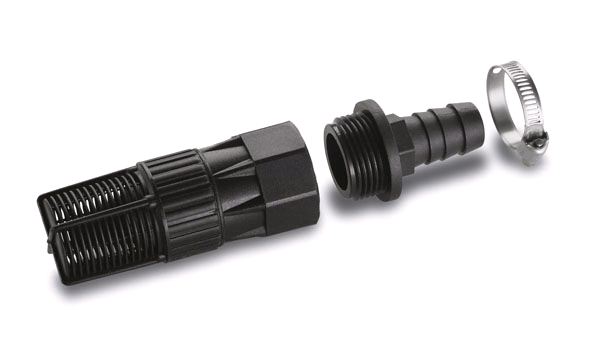

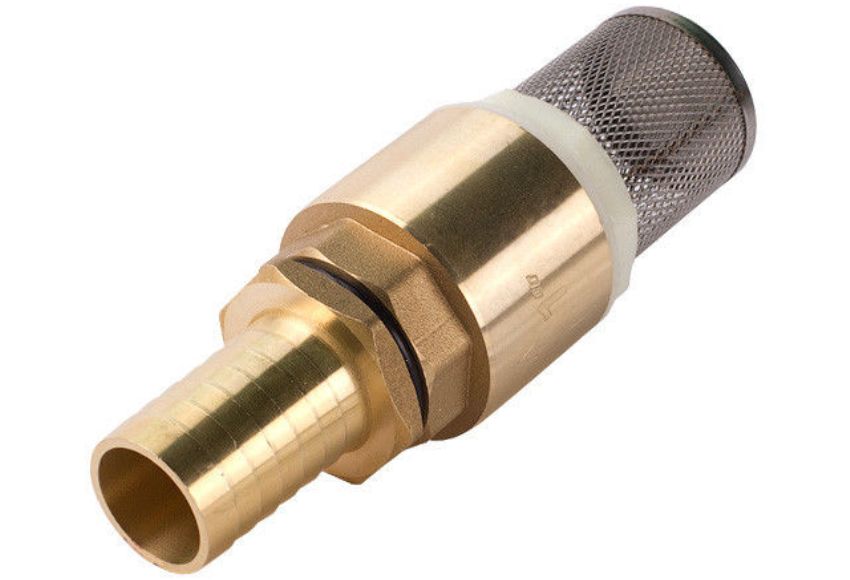

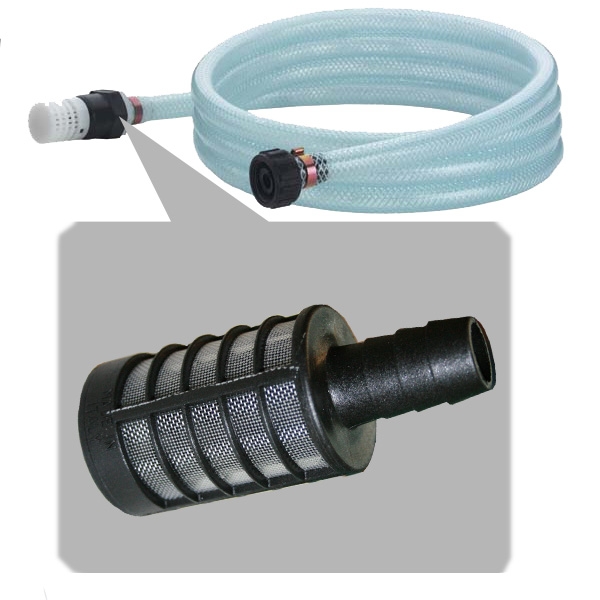

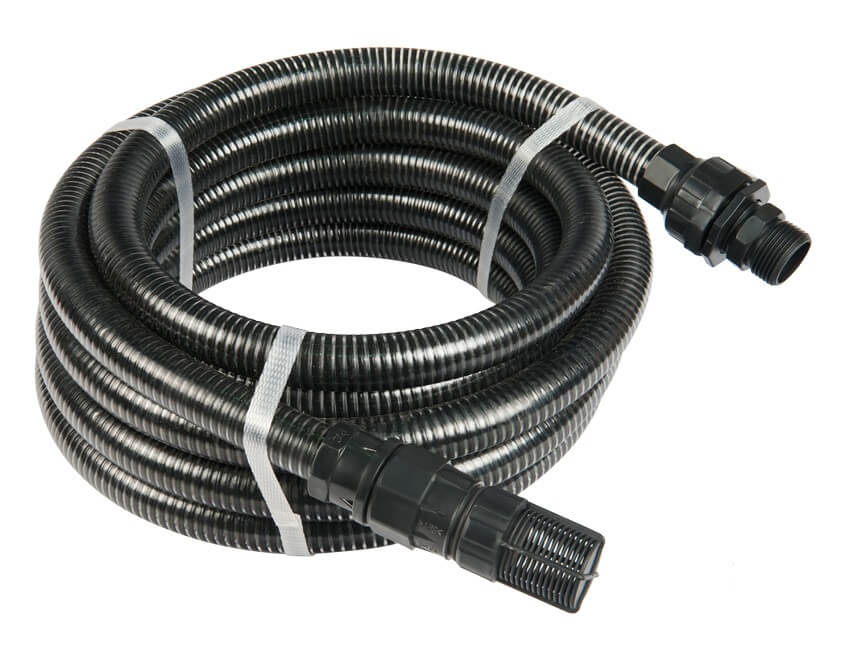

    Донные клапаны

    Донные клапаны обычно используются в водонапорных линиях для предотвращения слива воды в случае остановки насоса. Они устанавливаются на всасывающей линии насоса и обычно имеют сетку, которая отфильтровывает мусор из резервуара. Эта особенность делает донный клапан подходящим обратным клапаном для насосов. Так как этот тип клапана работает под действием силы тяжести, установка должна быть вертикальной в трубопроводе.


    Осевые бесшумные обратные клапаны

    Эти клапаны закрываются с помощью пружины. Осевые бесшумные обратные клапаны представляют собой быстро закрывающиеся клапаны и предотвращают вращение насосов в обратном направлении при возникновении обратного потока, так как это может привести к повреждению насоса.

    Шаровой обратный клапан

    Критерии выбора обратного клапана

    Обратные клапаны необходимы для обеспечения безопасности оборудования трубопроводных систем. Они практичны, просты в установке, экономичны и могут использоваться в различных приложениях и условиях работы. Однако все эти преимущества будут недоступны, если для применения будет выбран неправильный обратный клапан. Правильный выбор также имеет решающее значение для экономии средств. Перед выбором обратного клапана необходимо учитывать следующие факторы.


    • Применение
      Обратный клапан может использоваться в качестве обратного клапана для сточных вод или сточных вод, химического обратного клапана или обратного клапана для воды, среди прочего. Приложение определяет конструкцию и режим работы выбранного клапана. Например, шаровые краны подходят для очистки сточных вод, поскольку они не мешают потоку. Однако они плохо работают при смешивании химических веществ из-за низкой скорости отключения.

    • Давление открытия или минимальное рабочее давление
      Крайне важно установить обратный клапан соответствующего размера с соответствующим давлением открытия. Если давление срабатывания клапана слишком велико, протекающая среда может не открыть его. С другой стороны, обратный клапан не будет работать, если давление срабатывания недостаточно.

    • Размер
      Доступны клапаны различных размеров. Разумеется, размер выбранного обратного клапана должен соответствовать размерам труб и другого сопутствующего оборудования.

    Клапан осевой бесшумный обратный

    • Ориентация
      Обратные клапаны предназначены для вертикальной или горизонтальной установки и не могут быть установлены в ориентации, отличной от предусмотренной. Прежде чем выбрать клапан, обратите внимание на установку, которая требуется для вашей системы трубопроводов.

    • Материал
      Материал обратного клапана, как корпуса клапана, так и седла, должен быть совместим с протекающей средой. Обратные клапаны могут быть изготовлены из ковкого чугуна, нержавеющей стали, латуни, полипропилена, поливинилхлорида и т. д., и совместимость материалов имеет жизненно важное значение. Обратные клапаны Hawle изготовлены из ковкого чугуна и имеют сертифицированное GSK высококачественное эпоксидное покрытие, обеспечивающее коррозионную стойкость.

    • Условия эксплуатации (температура, давление, влажность и т. д.)
      Различные конструкции и материалы обратных клапанов предназначены для различных уровней рабочего давления, температуры и скорости потока. Тщательное рассмотрение этих факторов имеет решающее значение для выбора правильного типа клапана.


    • Затраты
      Перед выбором обратного клапана необходимо учитывать первоначальную покупку, сборку, техническое обслуживание и эксплуатационные расходы. Стоимость обычно является важным фактором, стоящим сразу после качества и функциональности. Обратите внимание, однако, что низкие затраты на покупку могут привести к высоким затратам на эксплуатацию/обслуживание. Также дешевый обратный клапан, не справляющийся со своими обязанностями, может стать причиной серьезных проблем на насосной станции.

      Для некоторых обратных клапанов может потребоваться дорогостоящая модификация трубопровода, что увеличивает затраты на сборку. Что касается затрат на техническое обслуживание, чем сложнее клапан, тем дороже будет его обслуживание и ремонт. Некоторые сложные решения требуют профессиональной помощи поставщика. Профессиональная техническая поддержка Hawle всегда готова помочь в решении любых проблем, с которыми вы можете столкнуться.

    Hawle и Özkan производят обратные клапаны высочайшего качества, соответствующие строгим стандартам международных сертификационных агентств. На наши обратные клапаны для воды предоставляется 10-летняя гарантия, а на их аналоги для сточных вод — 5-летняя гарантия.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
