Скважины на воду: зачем ставить обратный клапан

Обратный клапан для скважинного насоса – оборудование, которое дает возможность совершать движение поступающей жидкости лишь однонаправленно. То есть, от насоса к водоразборным точкам.

Для понимания нужности монтажа данного устройства в артезианской скважине выясним, что случается в ней при запуске и отключении насоса рекомендуем почитать по теме: комплексное обустройство скважины на воду.

Насос запущен. Вода под воздействием давления, которое создано насосом, совершает подъем из скважины и попадает в гидроаккумулятор и далее к водоразборным точкам. Если жидкость не потребляется, она будет скапливается в мембранном гидроаккумуляторе до того момента, когда в нем будет достигнут верхнего лимита давления, при котором его реле отключает насос. Обратного течения жидкости в систему не будет происходить, т. к. помехой для такого процесса станет давление, создаваемое насосом.

Насос отключён.

Давление пропадет, и тогда ничего не помешает жидкости стекать обратно в систему под воздействием силы тяжести. Чтобы это предотвратить, и нужен такой клапан. Без него при отключённом насосе в системе не имелось бы давления. И при любом запуске насоса ее каждый раз приходилось бы заполнять жидкостью. Даже устанавливая подобный клапан на входе в гидроаккумулятор (со стороны насоса), все трубы, находящиеся до него, пришлось бы каждый раз заполнять водой, тратя на это электричество.

Интересное по теме: монтаж скважинного насоса с автоматикой.

Где правильнее расположить обратный клапан

Понятно, что такой клапан должен располагаться между гидроаккумулятором и скважинным насосом, ведь в противном случае монтаж аккумулятора потеряет какой-либо резон. Но где именно устанавливать клапан? Самым верным будет способ расположить обратный клапан в области насоса на трубе из полиэтилена низкого давления. И тогда:

При отключении насоса в систему обратно станет сливаться минимальный объем жидкости, т.
е. необходимо будет минимум электрической энергии, чтобы восполнить такую потерю при запуске насоса.
В обратном направлении через насос будет проходить наименьший объем жидкости, крутя его рабочее колесо в обратном направлении (чрезвычайно нежелательно для насоса).
Чем будет больше объем пустоты, которая не заполнена водой, между насосом и гидроаккумулятором, тем сильнее сможет разогнаться вода при запуске насоса и, соответственно, тем сильнее будет гидравлический удар.

Как правило, установка подобного клапана производится прямо на выходе из насоса артезианской скважины. И в ситуации, если насос загружен в систему на небольшую глубину, а скважина находится неподалеку от дачного участка, то достаточно использовать один обратный клапан. Если же скважинный насос опустили довольно глубоко, и скважина на известняк расположена на достаточно большом удалении от автоматики, то необходимо устанавливать по крайней мере еще 1 обратный клапан. Как правило, устройство ставится вблизи автоматики и гидроаккумулятора скважины.

Полезно по теме: как глубоко загружать насос в скважину.

Типы клапанов

По конструкциям все клапаны для насоса являются одинаковыми – корпус выполнен из латуни либо нержавеющей стали, внутри него находится подпружиненная пластиковая или металлическая тарелка с уплотнителем из резины.

У большинства насосов для артезианских скважин в конструкции предусмотрен обратный клапан – Грандфос, Педролло, Ловара и другие. А вот, к примеру, у отечественных насосов “Водомет” отсутствует подобный скважинный клапан.

Автор публикации Компания «well33»

Загородная недвижимость

Устройство обратного клапана для скважины

Актуальность создания автономных систем подачи воды в жилые дома, находящиеся удаленно от городских развязок, является крайней необходимостью в наши дни. Многие жители квартир все чаще отказываются от своих хором и ищут небольшие и уютные участки вдалеке от городской суеты.

Однако, столь удаленные райские местечки зачастую не предназначены для быстрого переезда, ведь помимо отсутствия транспортной развязки, на участке нет и коммуникационных систем. Для того, чтобы в доме всегда была чистая вода в достаточном объеме, используются колодцы и скважины, оснащенные мощными насосами, для нормального функционирования которых и понадобится обратный клапан. За показатель давления воды внутри системы будет отвечать автоматика, что позволит избежать обратного оттока жидкости в скважину.

В чем необходимость подобных устройств

Клапан обратный водяной является одной из разновидностей арматуры запорного типа, которая используется при обустройстве направленного лишь в одну сторону потока в системе замкнутого трубопровода. Зачастую предпочтение отдается самовсасывающимся конструкциям, которые используются именно при индивидуальном потреблении.

Они направлены на решение таких задач:

Не позволяют жидкости возвращаться в колодец или скважину.
Делают показатель давления стабильным. Примером могут служить системы, которые устанавливаются в квартирах. В них горячая и холодная вода течет по разным трубам, а при падании показателя давления в смеситель подается холодная вода под небольшим давлением, поэтому она просто не доходит до крана. Регулировка воды в таких условиях невозможна. Для стабилизации давления следует установить обратный клапан, который позволит регулировать температурный режим самостоятельно.

В трубах не будет наблюдаться скачков в давлении и гидравлических ударов. В таком случае трубопровод будет работать без поломок.

Такие вопросы являются более чем актуальными, так как ремонтные работы наши коммунальщики проводят редко. При наличии обратного клапана сточные воды в систему не попадут, поэтому вода из унитаза и крана никогда не смешаются. А вот на бачок смыва устанавливать такое устройство не рекомендуется, так как проблем возникнет уж слишком много.

Устройство обратного клапана

Особенностей у клапана обратного типа не много, поэтому ничего необычного ждать не приходится. Корпус выполнен в форме цилиндра из металла. Чаще всего применяется сплав на основе латуни или бронзы. Внутри расположена камера, которую клапан и перекрывает. Показатель плотности будет во многом зависеть от качества прорезиненной прокладки и силы пружины, которая прижимает клапан.

Такой элемент, как корпус, принято изготавливать сборным, ведь монтаж проводиться путем разборки отдельного участка системы и установки туда вспомогательных комплектующих. Подобные места могут подолгу находиться в рабочей среде, поэтому для их изготовления используются только качественные материалы.

Для большего удобства при сборке на корпусе нанесена специальная резьба. По расположенной там же стрелке можно определить направление потока рабочей среды. Стандартные модели принято использовать для транспортировки холодной воды, в этом случае размер клапана составит 0,5-30 см. Все габариты имеют свои стандарты и подходят под определенные устройства.

Исходя из типа используемой конструкции, клапан может быть как обратным затвором, так и обратным клапаном. Отличие заключается в имеющейся задвижке, которая представлена в виде металлического диска. Работать он будет по принципу золотника с уплотнителем и пружиной. При наличии задвижки речь идет о безударных и ударных конструкциях, которые способствуют наиболее плавной работе задвижек.

Разновидности клапанов

При наиболее детальном рассмотрении различных клапанов для воды, особое внимание следует уделить моделям ДУ 15-100 V-275. Такие устройства способны защитить систему от возможного реверсного потока. Допускается температурный режим в 250°С, но не более того. При использовании латуни, максимальный показатель рабочего давления составит 16 бар. Обратный клапан монтируется в систему трубопровода, который используется не только для транспортировки воды, но и технических жидкостей. Допускается его использование при температурном режиме в 70°С и более, и рабочем давлении в 10 бар. Такие корпуса зачастую изготавливаются из латуни.

Также можно отдать предпочтение и межклассовым агрегатам, таким как «гранлок». При его использовании допускается температура в 110°С и давлении в 16 бар и меньше этого показателя. Для изготовления корпуса будет использована высококачественная сталь. Однако специалисты рекомендуют отдать предпочтение категории клапанов rd-50 серии. Таким образом, можно успешно защитить систему от возможного возникновения обратного потока, температура рабочей среды не должна превышать 350°С. Для изготовления подобных устройств используется высококачественная сталь, которая способна выдержать давление в 40 бар.

Обратный насос для скважин, колодцев и насосных станций

В таких устройствах, как насосные станции, без клапана обратного давления просто не обойтись, ведь он является обязательным элементом. Способствует защите установки в связи с отсутствием защитных затворов. Перед приобретением отдельного внимания заслуживают присоединительные устройства и их габариты. Для погружных насосов устанавливается особый вид защитной арматуры, монтаж которой производится на всасывающей линии системы. В этом случае габариты трубы и арматуры должны совпадать. Таким образом, должен получиться необходимый показатель герметичности имеющихся соединений.

О герметичности производители позаботились таким образом:

приемный обратный клапан нуждается в особом уровне защиты, которая предоставляется скважинным насосам, монтаж которых производится на всасываемой линии колодца или скважины (открытый водоем также может использоваться). В этом случае перфорированная обойма будет присоединена к клапану резьбой;
еще на стадии разработки скважинные насосы оснащаются защитной арматурой прямого действия;
перед клапаном обратного типа понадобится произвести монтаж фильтра грубой очистки.

Такой тип запорного оборудования принято использовать для обустройства скважин, колодцев и открытых водоемов, которые будут принимать непосредственное участие в обеспечении чистой водой объектов жилого назначения. По сути, они являются приемлемыми аналогами дорогостоящих глубинных насосов, которые часто используются в промышленном масштабе. Основное их отличие заключается в том, что установка производится на участке, где находится всасывающий патрубок нагнетателя давления, сразу после храповика.

Использование подобного оборудования способно в полной мере предотвратить возможные аварийные ситуации в будущем, при обустройстве не только систем водоснабжения, но и отопления. Также оказывает положительное воздействие на используемое насосное оборудование, не позволяя попадать воздуху внутрь системы. Водой можно будет продолжать пользоваться некоторое время даже после отключения электропитания или поломки оборудования.

Обратный клапан для скважины в Украине.

Цены на Обратный клапан для скважины на Prom.ua

Насос для колодцев и скважин 3SKM-100 75мм (vodomet-вихревой) (трос + зажимы для троса + обратный клапан)

Доставка по Украине

5 280 грн

Купить

АКВАЭРА

Клапан обратный для мембран CV14U-JG

На складе в г. Одесса

Доставка по Украине

80 грн

Купить

Аквадом

Предохранительный клапан 3/4″ 6 бар для бойлера (кран) с обратным клапаном Tervix Pro Line Volcano 301222

На складе в г. Киев

Доставка по Украине

351 грн

Купить

Xterm – теплый магазин 🙂

Предохранительный клапан для бойлера с обратным клапаном 3/4″ 6 бар Tervix Pro Line Volcano 301222

На складе в г. Киев

Доставка по Украине

351 грн

Купить

Xterm – теплый магазин 🙂

Обратный клапан ПВХ для воды (без пружины), 110 мм, NDS (США)

На складе

Доставка по Украине

5 200 грн

Купить

Аквамастер интернет-магазин

Обратный клапан ПВХ для воды (без пружины), 50 мм, NDS (США)

На складе

Доставка по Украине

1 600 грн

Купить

Аквамастер интернет-магазин

Обратный клапан ПВХ для воды (без пружины), 63 мм, NDS (США)

На складе

Доставка по Украине

1 920 грн

Купить

Аквамастер интернет-магазин

Обратный клапан ПВХ для воды (без пружины), 32 мм, NDS (США)

На складе

Доставка по Украине

1 100 грн

Купить

Аквамастер интернет-магазин

Afriso 42212 Предохранительный клапан для бойлера с обратным клапаном внеш. 1/2″ х внутр. 1/2″

На складе

Доставка по Украине

201 грн

Купить

Termozona

Клапан обратный для кофемашины DeLonghi 7313219421

На складе

Доставка по Украине

137 грн

Купить

FiltroTech

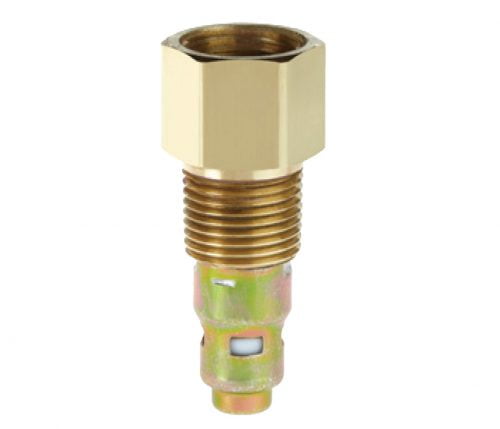

Обратный клапан для компрессора PT-0014 INTERTOOL PT-5005

На складе

Доставка по Украине

по 139 грн

от 10 продавцов

139 грн

Купить

Powertools

Обратный клапан для дождевателей PROS, INST Hunter

Доставка по Украине

40 — 42 грн

от 2 продавцов

40 грн

Купить

Предохранительный обратный клапан для водонагревателей на резьбе 1/2″ с флажком Италия.

На складе

Доставка по Украине

300 грн

Купить

Предохранительный клапан для бойлера с обратным клапаном 1/2″ 7 бар Tervix Pro Line Volcano

На складе в г. Киев

Доставка по Украине

273 грн

218 грн

Купить

SetOn Интернет-магазин

Обратный клапан ZBK 110 Karmat

На складе в г. Львов

Доставка по Украине

2 040 грн

Купить

santehinstal

Смотрите также

Обратный клапан ZBK 160 Karmat

На складе в г. Львов

Доставка по Украине

2 465 грн

Купить

santehinstal

Обратный клапан ZB110 Aquer

На складе в г. Львов

Доставка по Украине

1 147.50 грн

Купить

santehinstal

Обратный клапан ZB50 Aquer

На складе

Доставка по Украине

616.30 грн

Купить

santehinstal

Газовый клапан заборной головки (обратный клапан) для резьбы 5/8

На складе в г. Днепр

Доставка по Украине

35 грн

Купить

Pivo-service

Обратный клапан для кофемашин Delonghi 7313219401

На складе в г. Киев

Доставка по Украине

118 грн

Купить

Top-service-shop

Клапан обратный (7313229481) для кофемашины Delonghi

На складе в г. Киев

Доставка по Украине

154 грн

Купить

Top-service-shop

Четырёх ходовой клапан для фильтра обратного осмоса 1шт.

На складе

Доставка по Украине

124 грн

Купить

AClear : Фильтры для воды

Обратный клапан для кофемашины DeLonghi 7313219401

Доставка по Украине

112 — 141 грн

от 2 продавцов

141 грн

Купить

«Центр Запчастин»

Клапан обратного хода для канализационной трубы Ø 110 мм. NOVA 7171N

На складе в г. Киев

Доставка по Украине

277.50 грн

Купить

ТД “Истоки М”

Обратный клапан с фильтром грубой очистки для топлива

На складе

Доставка по Украине

450 грн

Купить

МиниЗаправка ( ООО ” МИНИАЗС ” )

Обратный клапан с фильтром KVL1102A для печи Unox XEVC1021 EPR

Доставка по Украине

904 грн

Купить

ZipPartner – Ремонт и запчасти для профессионального кухонного оборудования

Обратный клапан для компрессора PT-0014 INTERTOOL PT-5005

На складе в г. Киев

Доставка по Украине

139 грн

125.10 грн

Купить

Интернет-магазин “Willoas”

Обратный клапан для компрессора, 3090, (32mm)

На складе в г. Киев

Доставка по Украине

599 грн

Купить

… TOP MASTER …

Обратный клапан для компрессора, 2065, (20mm)

На складе в г. Киев

Доставка по Украине

250 грн

Купить

… TOP MASTER …

Обратный клапан на погружной насос

Главная » Разное » Обратный клапан на погружной насос

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

выступает в роли накопительной емкости для воды;
позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

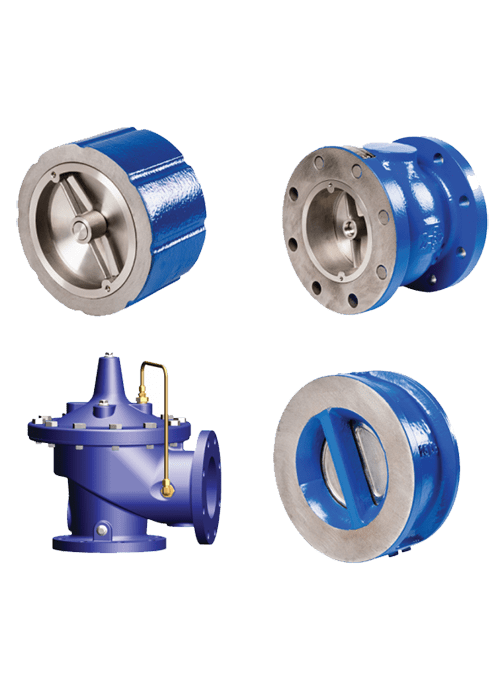

Дисковые

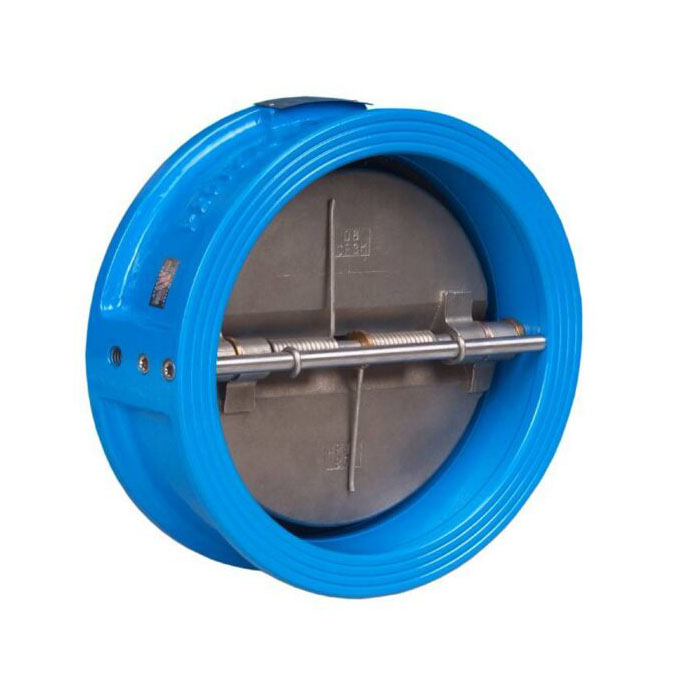

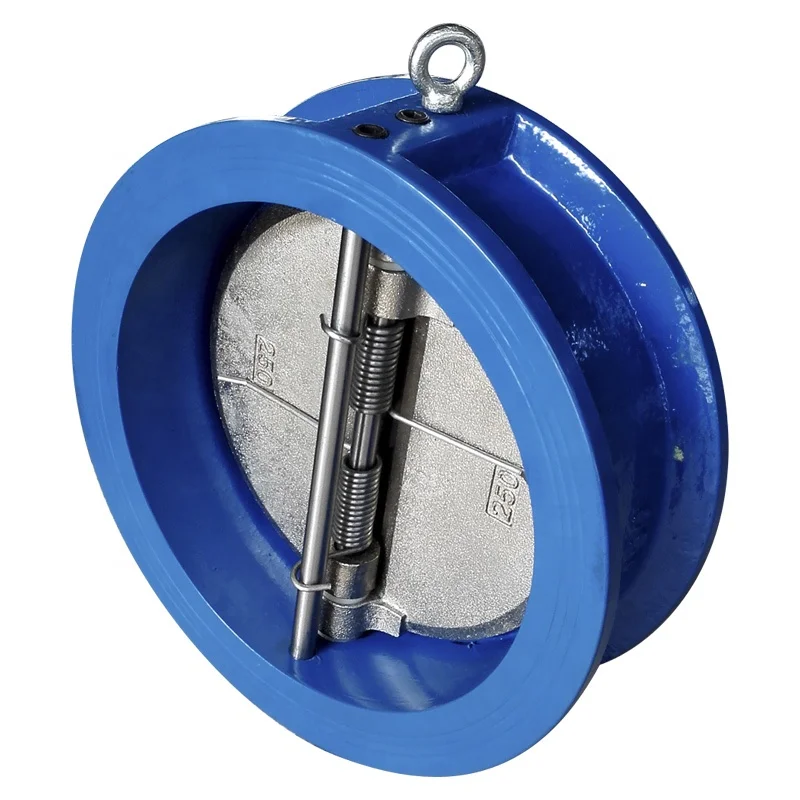

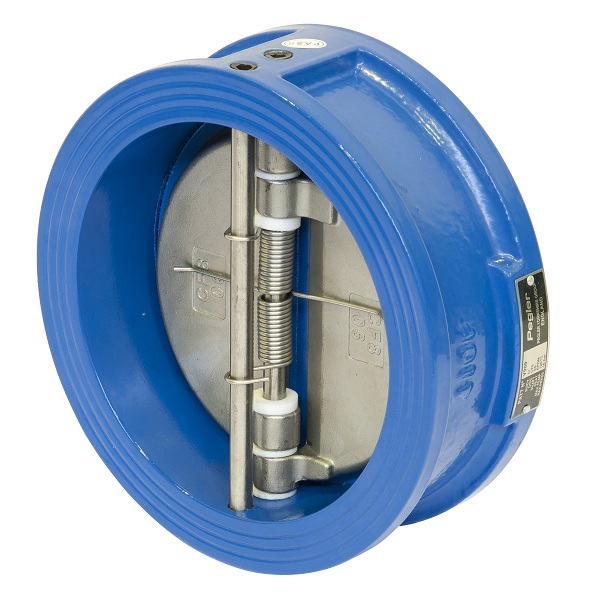

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Обратный клапан для скважинного насоса

Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

1. Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

2. Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой. Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

Где устанавливать обратный клапан для скважинного насоса

Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

1. При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

2. Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

3. Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

Виды обратных клапанов для насоса в скважине

Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

Можно ли заменить клапаны погружного насоса?

Погружные насосы на сегодняшний день — самое популярное решение при организации автономного водоснабжения.

Они способны создавать достаточный напор и качать из достаточно глубоких скважин. Дополненные гидроаккумулятором, они в состоянии обеспечить дачный домик таким же удобствами, что есть и в городской квартире. Правда, для этого нужно учесть ряд технических особенностей.

Конечно, мощные устройства, насос погружной уэцн, например, изначально комплектуются всем необходимым. Более дешевые аппараты — те же «Водометы» — потребуют ручной доработки.

В первую очередь это распространяется на клапаны погружного насоса. Для нормального функционирования автономного водоснабжения в его контуре обязательно должен стоять обратный клапан. Часто обратный клапан для погружного насоса уже предусмотрен производителем. Часто, но всегда.

Основное назначение такого устройства — не дать вытечь из труб уже перекачанной воде. Поскольку в автономных системах жидкость сначала нагнетается в гидроаккумулятор, а потом расходуется из него, нагнетающая помпа работает не постоянно, а по команде реле давления. Слишком частые запуски способны погубить любое устройство. Поэтому клапаны погружного насоса поддерживают необходимое давление в системе, не давая воде вытекать обратно в скважину.

Кроме того, таким образом система защищается от гидроудара и от образования пустот в трубах. Часто используемый в промышленности насос погружной уэцн уже оборудован всем необходимым для этого. Но при необходимости обратный клапан для погружного насоса можно установить и вручную.

Делать это лучше всего перед самим аппаратом — прямо на выходном патрубке. Если установить клапан на расстоянии, превышающем семь метров по вертикали, от выходного патрубка, он уже будет не способен препятствовать образованию пустот. Следовательно, при каждом включении помпы, система будет испытывать гидроудар.

Однако удобство применения обратного клапана не ограничивается только автономными системами. Он потребуется, даже если насос используется только для заполнения емкостей или для полива. При отсутствии клапана, после выключения помпы, жидкость из шланга начинает стекать обратно в колодец. А если шланг бросить на землю, то туда же направится и весь мусор с грядок.

Естественно, что подобные испытания рано или поздно приведут к поломке насоса. В то время как клапан надежно защитит его.

Не держит обратный клапан на скважине

Не держит обратный клапан на скважине, почему он сломался и не работает

Если на скважинном насосе не держит клапан, то об этом можно узнать по:- частым включениям отключениям глубинного погружного насоса,

– по падению стрелки манометра установленного в системе водоснабжения (он ставится часто рядом с гидроаккумулятором голубого цвета. Если у вас, есть расход воды при том, что все краны у вас закрыты и не течет бачок унитаза, то причиной неполадки работы скважины может быть именно обратный клапан.

Почему не работает клапан на скважинном насосе?

Как правило он не ломается, просто под его седелку попадает какое-то инородное тело, может быть забивается примесью песка и не дает ему опуститься, когда насос отключается. После этого довольно быстро мембрана гидроаккумулятора выдавливает воду обратно в скважину, так как обратный клапан нее держит воду, и она сливается через насос.

Как предохраниться от того, что обратный клапан перестанет работать и держать воду?

Часто опытные монтажники ставят дополнительный обратник на выходе насоса и проблем с заклинившим клапаном практически не возникает.При проблемах с забившимся обратным лапаном необходимо поднимать насос и прочищать его или ставить дополнительный.

Вариант поставить клапан сверху, не вытаскивая насос может вызвать кавитацию, шум в водопроводной трубе, из-за того, что водяной столб будет разорван в месте от корпуса электронасоса до клапана. Это особенно хорошо заметно и мешает спокойно жить, когда насосное оборудование установлено глубоко.

Как правильно устанавливать обратный клапан на скважине –

Обратный клапан — обязательная вещь в абиссинском колодце. Без него он просто не будет работать. Обратный клапан нужен для постоянного поддержания вакуума в скважине. Подъем воды осуществляется за счет вакуума, который производит центробежный насос. Когда самовсасывающий центробежный насос отключается — то в этот момент обратный клапан захлопывается и скважина переходит в режим ожидания — в ней сохраняется вакуум, вода уже поднята до уровня насоса и при включении насоса сразу же идет вода.

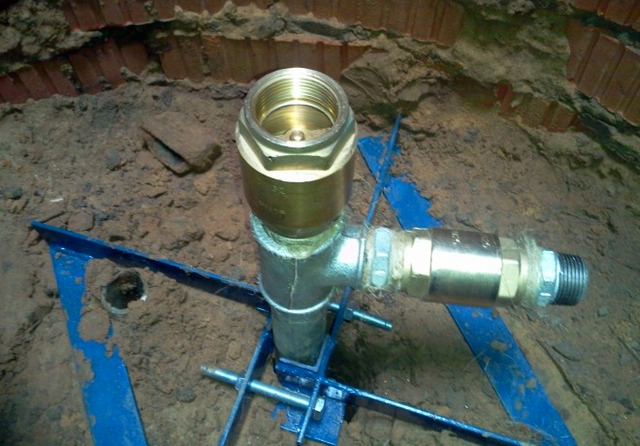

Обратный клапан герметично накручивается сверху скважины, после того, как вы попали в жилу!

Правда встречаются в интернете отдельные умники, которые утверждают, что обратный клапан должен стоять снизу скважины и даже приводят пример — фильтр, а в нем шарик выступает в роли клапана.

Если хотите знать наше мнение — то это вредители. К такой конструкции обратного клапана лично у меня много вопросов.

Во первых — такой шарик не обеспечит герметичность! Если в латунном обратном клапане есть специальная прокладка, обеспечивающаа герметичность то железный шарик не сможет обеспечить герметичности.

Во вторых — чтобы попасть точно в водоносную жилу нужно через каждый забитый метр (после начала обводненного грунта) заливать воду и смотреть — уходит она или стоит. (Если начала уходит — то вы попала в жилу), а этот «замечательный» обратный клапан в виде шарика просто не позволит этого сделать. Таким образом щупать воду с обратным клапаном размещенным внизу можно будет только с помощью ручного насоса (каждый раз накручивая его).

В третьих — если вы установите латунный обратный клапан снизу скважины и будете ее забивать — я вам гарантирую, что он у вас от мощных ударов сломается и вы похороните и фильтр и клапан.

Если у вас не получилось сделать абиссинский колодец, то купленное оборудование (фильтр, трубы, муфты) можно вернуть!

Обратный клапан для скважинного насоса

Виды обратных клапанов для насоса в скважине

Где и как установить обратный клапан для воды? – Мужик в доме.Ру

Одним из важнейших элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

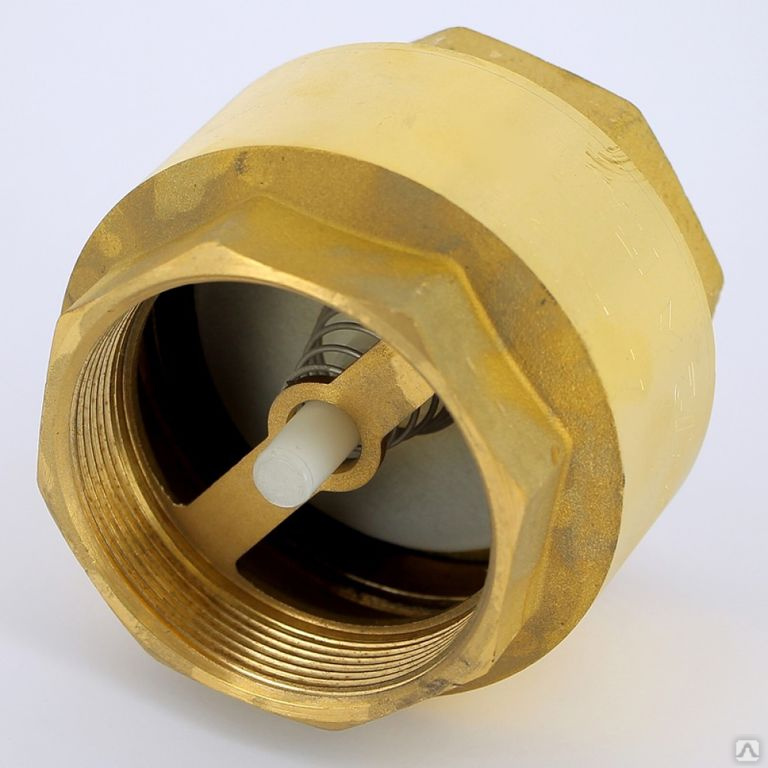

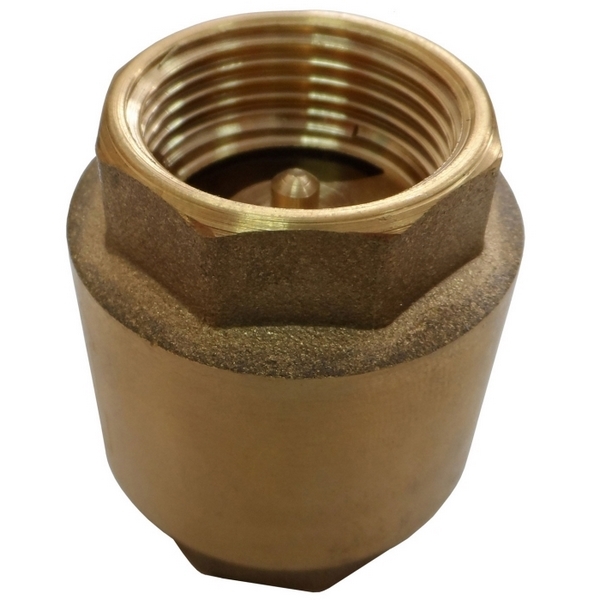

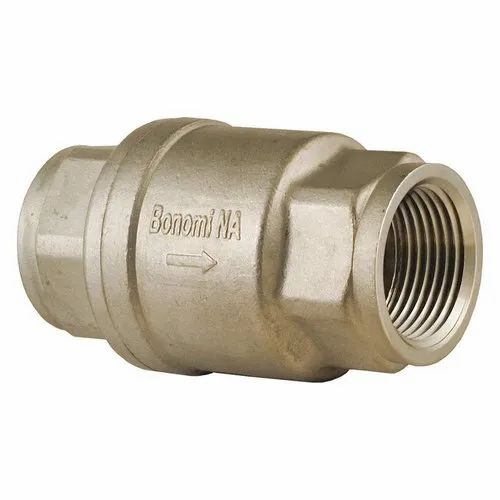

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

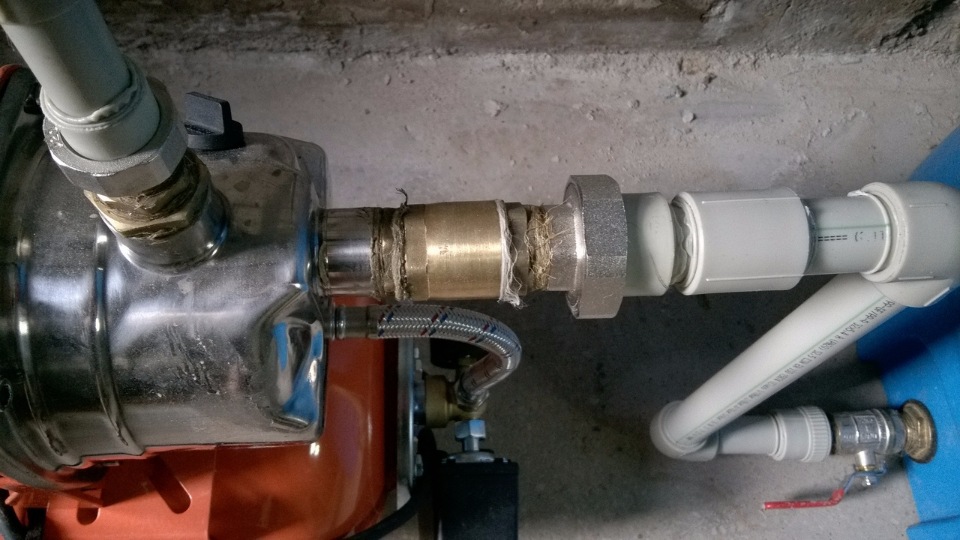

Где установить обратный клапан: в скважине или перед насосной станцией?

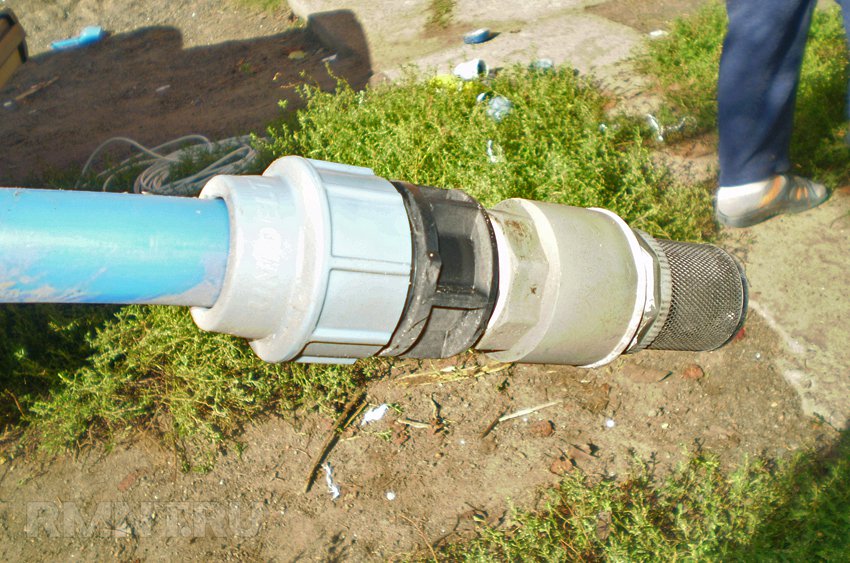

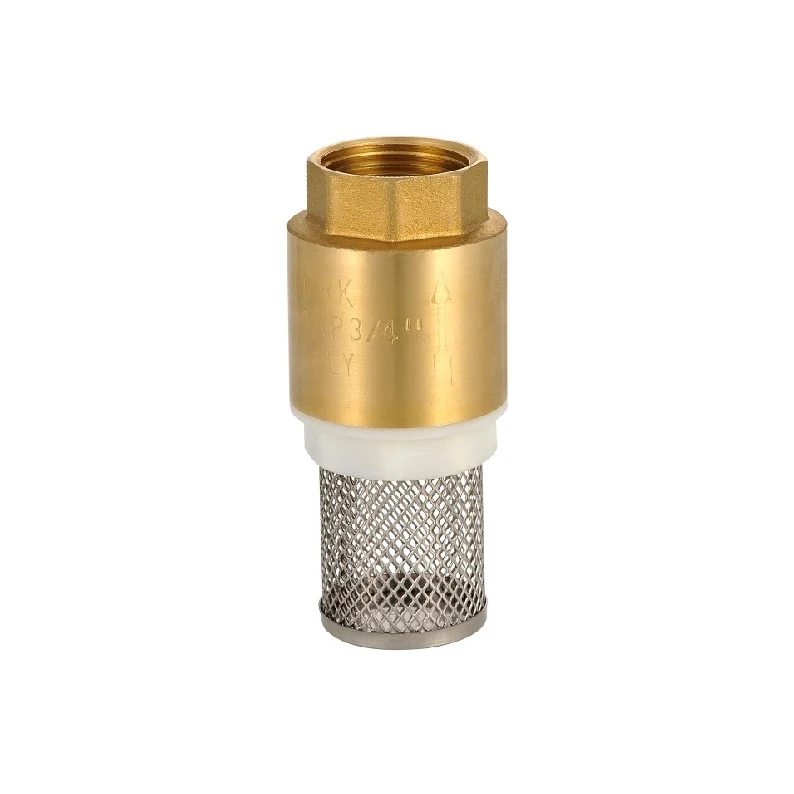

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

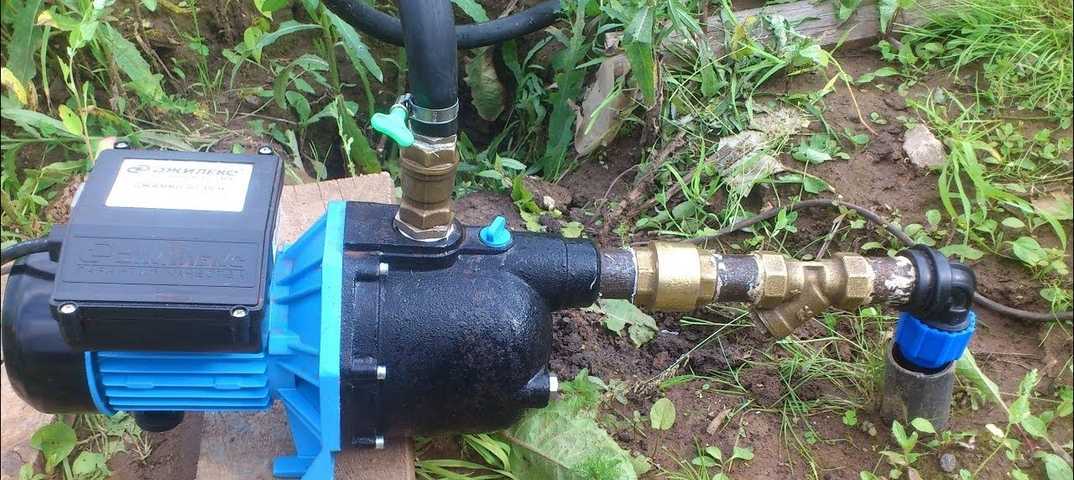

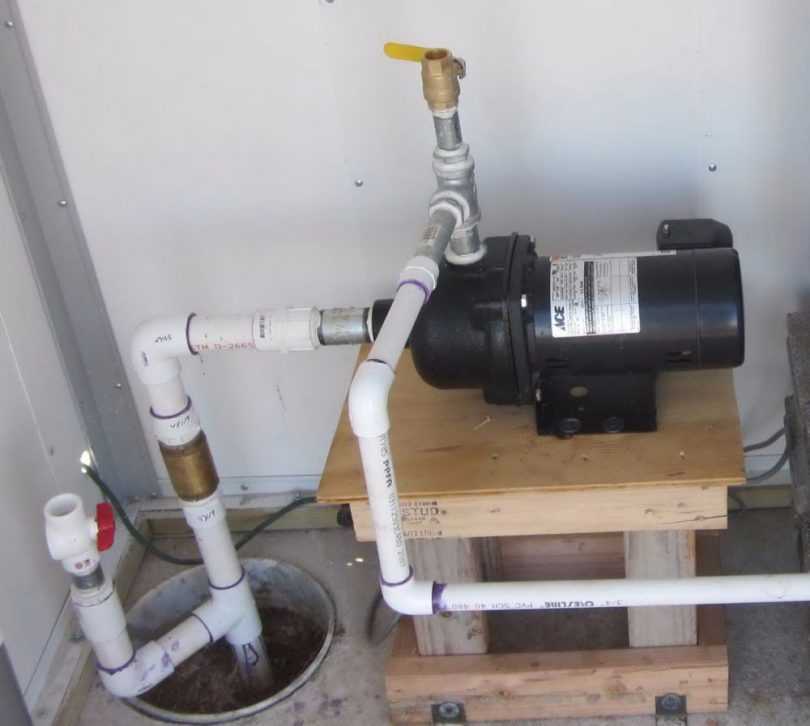

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

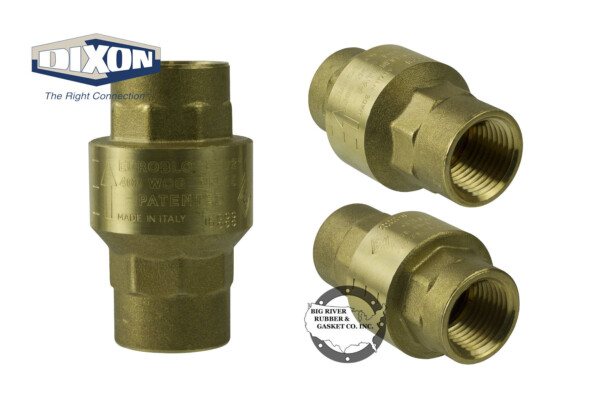

Устройство используемых в бытовой сантехнике обратных клапанов с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально. И чем точнее это сделаете, тем дольше обратный клапан прослужит без каких-либо сбоев и нареканий.

Установка и монтаж погружного скважинного насоса. Вольтра

В данной статье речь пойдет о том , как осуществляется установка глубинного (скважинного) насоса. По итогам статьи мы получим насос, который погружается в сквжину, подает воду, создавая необходимое давление в системе, и выключается по достижению этого давления. Мы подробно остановимся на каждом шаге и на примере покажем, что “не так страшен черт, как его малюют”.

Насос

Выбор насоса может быть очень сложным, так как их существует великое множество: они могут различаться как технически (напор, производительность, диаметр), так и технологически (с частотным преобразователем или без). Непосредственно выбору мы посвятим отдельную статью, а в этой будем использовать стандартный винтовой насос.

Для примера мы взяли Omnigena EVJ 1,8-50-0,50. Выбор именно этой модели, по сути, ничего не значит, он просто был «под рукой», и сама модель, в отличие от многоступенчатых насосов, не занимает много места, что очень кстати при фотографировании.

Обратный клапан

Обратный клапан – незаменимый атрибут глубинного насоса в случае, если он (насос) устанавливается для водоснабжения либо для поддержания необходимого давления. Обратный клапан не даст воде вылиться обратно в скважину после выключения насоса. Если же насос используется для полива в режиме “включил насос, полил огород, выключил”, то обратный клапан не обязателен.

Обратные клапаны бывают двух видов: с пластиковым сердечником и с металлическим (чаще с латунным). Мы рекомендуем использовать металлические клапаны, так как они медленнее изнашиваются.

Поскольку в нашем примере мы будем собирать насос для водоснабжения, то наличие обратного клапана обязательно. Давайте его установим.

Насосы и обратные клапаны в 99% случаев имеют внутреннюю резьбу, потому нам понадобится ниппель. Диаметр соединения этого насоса 25мм (1 дюйм), столько же у обратного клапана, соответственно нам нужен ниппель с диаметром соединения 25мм с обеих сторон.

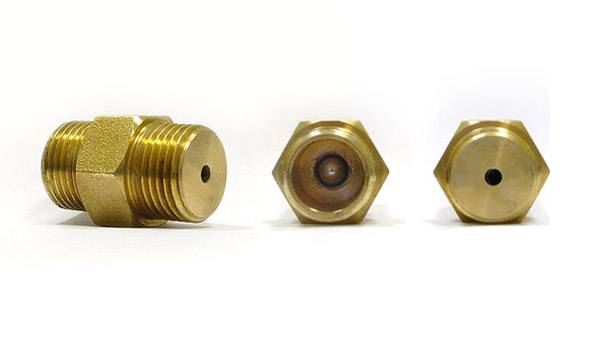

Теперь, когда у нас есть ниппель, мы можем присоединить обратный клапан к насосу.

Труба

От насоса до гидроаккумулятора должна идти только труба, никаких шлангов! Мы рекомендуем использовать трубу ПНД. Она обладает рядом необходимых свойств, которые будут очень полезны. Во-первых, она выдерживает огромное давление, во-вторых, она не подвергается коррозии, в-третьих, она может расширяться и потому не лопнет, если в ней замерзнет вода. Мы настоятельно рекомендуем использовать трубу 32мм (1 дюйм с четвертью), в этом случае насос не потеряет в производительности, как в случае с 25мм трубой.

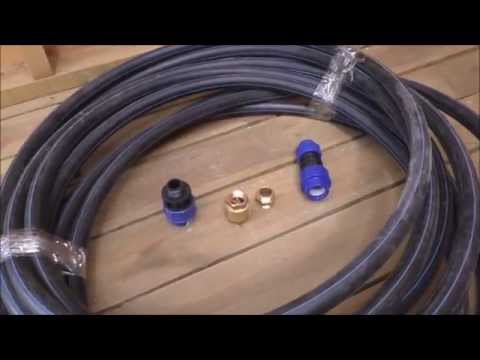

Труба ПНД соединяется муфтами. И тут есть хорошая новость – ничего не нужно паять, как в случае с полипропиленовыми трубами, которые можно увидеть в санузлах. Также стоит обратить внимание, что труба ПНД достаточно гибкая, что дает возможность сворачивать ее в бухты. Это облегчает ее доставку.

Разбираем муфту и насаживаем на трубу. В нашем примере используется муфта 25×32 (так как 25мм клапан, 32мм труба)

Теперь потуже скручиваем муфту и наслаждаемся результатом.

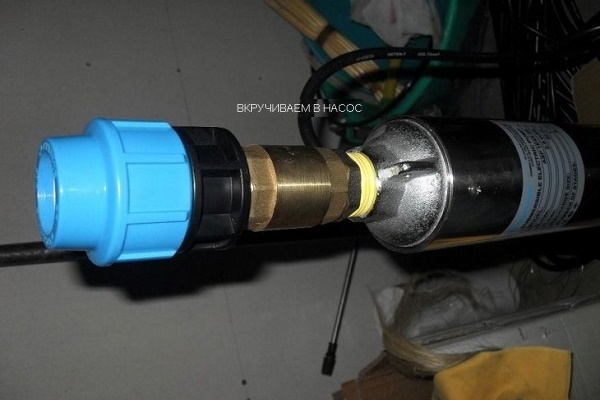

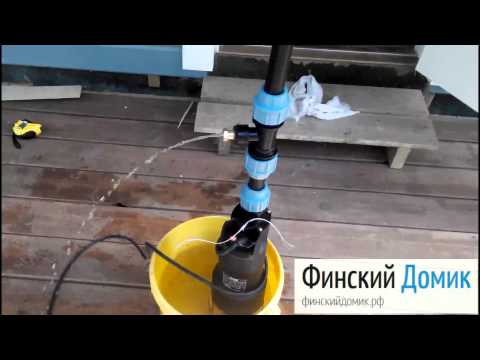

Теперь остается прикрутить трубу к насосу. На раз

два

Теперь трубу необходимо вывести из скважины на поверхность. Как правило, на поверхности её должен ждать оголовок скважины. К сожалению, под рукой его не оказалось, потому наглядный пример сделаем в другой раз. Скважинный оголовок устанавливают для того, чтобы защитить скважину от попадания мусора, и для того, чтобы подвесить к нему за трос сам насос. В монтаже нет ничего сложного, так как из оголовка идут те же муфты под 32мм трубу, что и у нас в примере.

Дальше нас ждет то же, что и ждало бы после оголовка, а именно необходимость сделать угол 90 градусов. Для это применяется “колено”. Это может выглядеть как у нас в примере 16:26:47 или аналогично, только из металла.

У нас в примере колено пластиковое. Выглядит оно так:

Собирается так же, как и обыкновенная муфта.

Автоматика

Автоматика может быть нескольких видов. Мы остановимся на двух самых распространенных: реле давления и защита от сухого хода. Первая включает насос при падении давления в системе ниже заданного (например, когда открыли кран с водой) и выключает его по достижении заданного давления. Таким образом, в кране и в душе создается необходимый напор воды. Это реле давления:

Реле необходимо доукомплектовать манометром, после чего настроить (с помощью манометра)

и пятивыходным штуцером, чтобы все это дело соединить

Получаем вот такую конструкцию:

Это зачастую называют “реле давления в сборе”. Мы к нему еще вернемся.

Второй вид автоматики – защита от сухого хода. Не секрет, что большинство насосов «боится» работы без воды. Скважинные насосы как раз из таких. Если производительность скважины меньше производительности насоса, или есть другая возможность уменьшения уровня воды ниже критического – защита от сухого хода становится необходимостью.

В нашем примере используется “Гидроквард”. Выглядит он вот так:

К нему мы тоже еще вернемся.

Гидроаккумулятор

При организации водоснабжения без бака не обойтись, а вот для полива он не обязателен. Основная функция гидроаккумулятора не так очевидна, как может показаться. Его главное назначение – это защита от гидроудара и снижение количества включений насоса в минуту. Объясним на примере: вы наполовину открываете кран, вода начинает медленно идти. Поскольку вода практически не расширяется и не сжимается, давление в системе тут же падает, затем реле дает насосу команду включиться, и он делает это. Так как насос пытается подать воды больше, чем кран может через себя пропустить, в какую-то секунду давление возрастает, и насос выключается. Но кран все еще открыт, и давление снова падает. Через 1-2 секунды насос снова запускается, и все повторяется. Работая в таком режиме, насос выйдет из строя менее чем за сутки.

Гидроаккумулятор имеет внутри резиновую грушу (мембрану), которая постепенно наполняется и так же постепенно опустошается. Таким образом, после открытия крана вода постепенно выходит из гидроаккумулятора, и чем меньше ее остается – тем ниже падает давление. Как только воды в гидроаккумуляторе почти не остается – давление становится достаточно низким, чтобы включился насос; он снова наполняет гидроаккумулятор и выключается.

Выбор емкости бака напрямую зависит от объёма потребления воды. Для скважинного насоса мы рекомендуем использовать баки от 50л, в идеале 80л или 100л. Имейте ввиду, что бак на 24л по факту вмещает около 8л воды, так как водой наполняется не сам бак, а мембрана внутри него. Такая же ситуация с баками другой емкости – по факту воды помещается около трети от номинального объема.

В нашем примере мы используем бак емкостью 24л исключительно из-за его малых габаритов и удобства фотографирования.

Вернемся к монтажу. Собрав реле давления, его можно присоединить к гидроаккумулятору. В своем примере мы используем и гидроквард, включив его в конструкцию.

Чтобы присоединить все это к трубе, понадобится муфта с внутренней резьбой.

Для того, чтобы можно было перекрыть воду, мы поставили кран. Его диаметр соединения 15мм, это стандартный диаметр труб, которые обычно ставят в домах.

Так как диаметр соединения крана 15мм, понадобится ниппель с 25мм на 15мм.

Вот такая получилась конструкция:

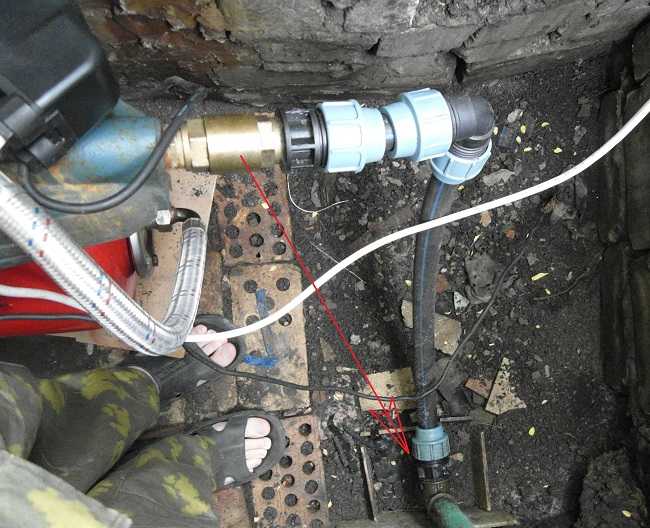

Обратите внимание как расположен “Гидроквард”, а именно место установки и его направление. Важно ничего не перепутать, потому что в противном случае он будет работать некорректно.

Так выглядит конечная конструкция:

Что использовалась в статье

Что не использовалось, но может пригодиться

Как собрать обратный клапан? | Saga

Гидравлическая система обеспечивает циркуляцию воды в водопроводной сети. Как получается, что промытая или слитая жидкость не возвращается в систему после открытия крана? Обратный клапан отвечает за обеспечение надлежащего потока жидкости. Поток идет в одном направлении, поэтому загрязненная среда блокируется на обратном пути и не может повторно попасть в систему. Клапан открывается только при превышении определенного перепада давления.Однако для того, чтобы устройство в полной мере выполняло свою функцию, его необходимо правильно расположить. Где именно должен быть установлен обратный клапан?

Как подключить обратный клапан к гидрофору?

Гидрофоры – комплекты устройств, обеспечивающих постоянное давление жидкостей в водопроводной сети. Одно из самых больших сомнений, которое появляется перед установкой обратного клапана в такую систему, касается его настройки. Устройство может быть установлено как горизонтально, так и вертикально.Однако наиболее распространенным является горизонтальное положение.

Как установить обратный клапан на усилитель давления? Эта задача довольно проста, но прежде чем собирать схему обратно, стоит убедиться, что все шаги были выполнены правильно, чтобы избежать трудоемкой разборки деталей.

Правильный выбор клапана

Прежде всего, начните с правильного выбора клапана. Внимание следует акцентировать не только на размерных параметрах, но и на материале, из которого она изготовлена.Если устройство контактирует с агрессивными факторами, например коррозионными, его поверхность необходимо защитить от химических реакций.

Предотвращение отказа системы

Еще один простой и важный шаг — заглянуть внутрь клапана и убедиться, что в него не попали посторонние предметы, например, во время транспортировки. Такая маленькая деталь может повлиять на правильную работу устройства. Нежелательный предмет легко заблокирует люк и перекроет поток воды.

Не менее важно обратить внимание на еще одну деталь, которая может повлиять на герметичность системы – качество кромки трубы и клапана. Что должно нас беспокоить? Любые неровности и повреждения под воздействием высокого давления жидкости могут вызвать преждевременное разрушение оборудования или привести к протечке, что может привести к затоплению здания.

Установите клапан и проверьте его работу

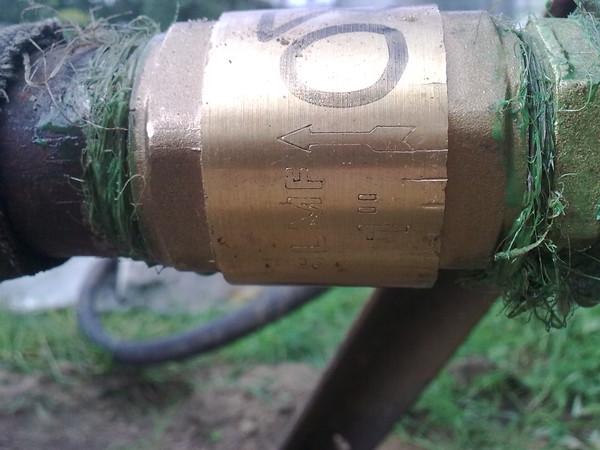

Клапан имеет стрелку, указывающую направление потока. Найдите его и убедитесь, что его направление совпадает с направлением потока жидкости. Как только это будет сделано, пришло время прикрепить люк. Последним шагом является проверка правильности работы клапана на гидрофоре. Вы должны включить воду и убедиться, что среда, протекающая через систему, не возвращается. Если на этом этапе будут замечены какие-либо нарушения, это последний момент для внесения исправлений. Отключите подачу хладагента и выполните все необходимое техническое обслуживание.

Что делать, если схема не работает должным образом? Если из клапана не идет вода, значит, вероятно, внутрь попал посторонний предмет. Клапан следует разобрать и проверить, что ничто не мешает его нормальной работе. Если из него вытекает вода, это может свидетельствовать о протечке из-за упомянутого выше незначительного повреждения на краю стыков. Прочистить заслонку стоит для верности, но если вы не уверены в правильной работе отдельных элементов, не стоит рисковать затоплением помещений и клапан следует заменить на новый. В этом случае регулярные проверки оборудования обеспечивают эффективность и высокую производительность системы.

Как установить обратный клапан на погружной насос?

Погружные насосы также требуют правильной установки обратного клапана для обеспечения эффективной работы всей системы. В этих случаях устройство следует монтировать на конце всасывающей трубы или рядом с насосом, и рекомендуется именно последнее решение. Почему обратные клапаны должны быть установлены непосредственно на насосе? Потому что это уменьшит количество воды, которая поступает в него после каждого цикла.Чем ближе клапан к насосу, тем меньше воды стекает, а значит, меньше работает устройство, а значит, увеличивается его эффективность и срок службы.

Как и в случае с усилителем давления, установка обратного клапана на погружной насос осуществляется в несколько шагов. Если выяснится, что в указанную деталь попало инородное тело и система работает некорректно, это может привести не только к неэффективной и некорректной работе устройства, но даже к его разрушению. Поэтому и в этом случае убедитесь, что клапан не поврежден и хорошо сочетается с остальной частью системы.

Клапаны обратные и корзины всасывающие для колодцев – 1

Настройки файлов cookie

Здесь вы можете определить свои предпочтения в отношении использования нами файлов cookie.

Требуется для работы страницы

Эти файлы cookie необходимы для работы нашего веб-сайта, поэтому вы не можете их отключить.

Функциональный

Эти файлы позволяют использовать другие функции сайта (кроме необходимых для его работы).Включив их, вы получите доступ ко всем функциям веб-сайта.

Аналитический

Эти файлы позволяют нам анализировать наш интернет-магазин, что может способствовать его лучшему функционированию и адаптации к потребностям Пользователей.

Поставщики аналитического программного обеспечения

Эти файлы используются поставщиком программного обеспечения, под которым работает наш магазин. Они не объединяются с другими данными, введенными вами в магазине. Целью сбора этих файлов является выполнение анализа, который будет способствовать разработке программного обеспечения. Вы можете прочитать больше об этом в политике использования файлов cookie Shoper.

Маркетинг

Благодаря этим файлам мы можем проводить маркетинговые мероприятия.

Обратный клапан обратный в нашем магазине Hydro Dom

продукты: 0

всего: 0,00 зл.

Поиск продукта

Страница 1 из 3 (товаров: 60)

предыдущий
1 2 3
следующий

Производительность насоса Qmax = 75л/мин
Давление насоса Pmax = 4,4 бар
Максимальная мощность двигателя Ps max = 1,0 кВт
Контроль – электронная карта
Защита от сухого хода
Мягкий старт.
Гидрофор без бака, Тихий и надежный, Встроены все функции безопасности.

договорная цена

Идеально подходит для питания небольших домов и участков.
Небольшой комплект гидрофора на 24 литра, оснащенный центробежным насосом типа JET, мембранным баком на 24 литра, системой автоматического управления и кабелем длиной 1,5 метра с вилкой.
Корпус выполнен из чугуна, задняя стенка насоса из нержавеющей стали.

договорная цена

Производительность Qmax- 48 об/мин Давление Pmax – 7,8 бар,
Идеально подходит для питания небольших домов и участков.
Небольшой комплект гидрофора на 24 л, оснащенный насосом с периферийным ротором, мембранным баком на 24 л с автоматическим управлением и кабелем длиной 1,5 м с вилкой. Корпус насоса изготовлен из чугуна, рабочее колесо – из латуни.

цена: 539,99 (нетто: 439,02 зл.)

Диаметр шланга – 25мм
Диаметр соединения – 11/4″
Длина 7 м
Материал – армированный шланг ПВХ
Рабочая температура – + 40’C
Максимальный вакуум – 0,65 МПа
Максимум.

давление – 0,7 МПа [7 бар]

цена: 130.00 (нетто: 105,69 злотых)

Производительность Qmax- 48 л/мин
Давление Pmax – 7,5 бар,
Мощность двигателя 0,75 кВт/230В
Глубина всасывания до 6м.
Горизонтальный, чугунный корпус, самовсасывающий насос с латунным периферийным колесом.Для снабжения бытовых установок, на дачных участках, в сельской местности, в ремесленных мастерских, мелкой гастрономии и т.п.

цена: 290.00 (нетто: 235,77 зл.)

Производительность Qmax- 30 л/мин
Давление Pmax – 3,5 бар,
Мощность двигателя 0,25 кВт/230В
Глубина всасывания до 6м.
Горизонтальный, чугунный корпус, самовсасывающий насос с латунным периферийным колесом.Для снабжения бытовых установок, на дачных участках, в сельской местности, в ремесленных мастерских, мелкой гастрономии и т.п.

цена: 199.26 (нетто: 162 злотых)

Производительность Qmax- 50 л/мин
Давление Pmax – 6,5 бар,
Мощность двигателя 0,75 кВт/230В
Уровень шума LwA – 40 дБ
Глубина всасывания до 6м.

Горизонтальный, чугунный корпус, самовсасывающий насос с периферийным рабочим колесом из латуни.Для питания бытовых установок, на дачных участках, в сельском хозяйстве, в ремесленных мастерских, мелкой гастрономии и т.п.

цена: 310.00 (нетто: 252,03 зл.)

Максимальная производительность – 5,2 м3/ч [86 л/мин]
Давление Pmax- 2,5 бар [25 м]
Управление: инвертор
Мощность двигателя – 0,75 кВт/230В
Рабочие колеса и диффузоры – технополимеры
Размеры: В = 28 см; Д = 23 см; S = 14,4 см
Диаметр соединения: 1′ x 1″
Емкость бака – 2 литра
Полный комплект гидрофора с инвертором
Постоянное рабочее давление насоса в диапазоне: 1,0 – 2,5 бар,
Применение: повышение давления, водопровод, орошение,

цена: 1476.00 (нетто: 1 200,00 злотых) 9000 6

Соединение 1″ ГЗ
Максимальная мощность двигателя P2- 1,5 кВт / 230 В
Максимальный ток — 12 А (16 А в течение 3 с)
Макс.

расход 200 л/мин
Начальное давление: расход воды мин. 3 л/мин
Защита от сухого хода – да
Максимальное рабочее давление – 10 бар,
Разрывное давление – 24 бар
Рабочее положение – вертикальное – горизонтальное
Т.жидкость – макс + 55’C
Окружающая среда – макс + 40’C
Автоматически отключается при слишком малом потоке (менее 3 л/мин)
Автоматический контроллер насоса для нерезервуарных гидрофорных систем

цена: 368.00 (нетто: 299,19 зл.)

Обратный клапан с всасывающей корзиной (решетом).Прочный и прочный, изготовлен из латуни и нержавеющей стали Рабочее давление 10 бар.

цена: 138.01 (нетто: 112,20 злотых)

Диаметр шланга – 25мм
Диаметр соединения – 1″
Длина 4 м или 7 м
Материал – армированный шланг ПВХ
Рабочая температура – + 40’C
Максимальный вакуум – 0,65 МПа
Максимум.давление – 0,7 МПа [7 бар]

цена: 65. 01 (нетто: 52,85 злотых)

Диаметр – от 3/8″ до 4″ [DN = от 10 до 100]
Рабочее давление – 25 бар [размер 3/8″ – 1”]
Рабочее давление – 18 бар [размер 1 1/4″ – 2″]
Рабочее давление – 12 бар [размер 2 1/2″ – 4″]
Рабочая температура – от -20’С до + 100’С
Корпус – латунь,
Направляющая штифта – латунь,
гриб – нержавеющая сталь
Прокладка – NBR
Монтажное положение – универсальное (любое)
Применение: бытовая сантехника, системы отопления и кондиционирования, установки сжатого воздуха и т.д.
Прочный и сильный.

цена: 25.01 (нетто: 20,33 зл.)

Диаметр – от 3/8″ до 4″
Диаметр DN = от 10 до 100
Рабочее давление – 12 бар [размер 3/8″ – 1 ”]
Рабочее давление – 10 бар [размер 1 1/4″ – 2″]
Рабочее давление – 8 бар [размер 2 1/2″ – 4″]
Корпус – латунь,
Направляющая – латунь
Вынос – стилон,
Гриб – стильон
Прокладка – NBR
Монтажное положение – универсальное (любое)
Применение: системы бытового водоснабжения, отопления и кондиционирования воздуха, установки сжатого воздуха и т.

д.

цена: 19.00 (нетто: 15,45 зл.)

Производительность Qmax- 60/мин
Давление Pmax – 4, бар,
Мощность двигателя 1,0 кВт/230В
Глубина всасывания до 8м.
Горизонтальный самовсасывающий струйный насос.Насос подходит для непрерывной и периодической работы.Для снабжения бытовых установок, на приусадебных участках, в сельской местности, в ремесленных мастерских, небольшой гастрономии, в оросительных системах, автомойках и т.д.

цена: 945.00 (нетто: 768,29 зл.)

Производительность Qmax- 50/мин
Давление Pmax – 4,6 бар,
Мощность двигателя 0,8 кВт/230В
Глубина всасывания до 8м.
Горизонтальный самовсасывающий струйный насос.Насос подходит для непрерывной и периодической работы.Для снабжения бытовых установок, на приусадебных участках, в сельской местности, в ремесленных мастерских, небольшой гастрономии, в оросительных системах, автомойках и т.

д.

цена: 830.00 (нетто: 674,80 злотых)

Обратный клапан с всасывающей корзиной (решетом). Прочный и прочный, изготовлен из латуни и нержавеющей стали Рабочее давление 10 бар.

цена: 165.00 (нетто: 134,15 зл.)

Обратный клапан с всасывающей корзиной (решетом).Прочный и прочный из латуни и нержавеющей стали Рабочее давление 12-25 бар

цена: 53,00 (нетто: 43,09 злотых)

Производительность Qmax- 40 л/мин [2,4 м3/ч]
Высота откачки Hmax – 99 м,
Количество роторов – 2
Мощность двигателя 1,1 кВт/400В
Длина кабеля – 15 м
Диаметр насоса – 97мм
Погружной насос для скважин диаметром мин.4 “(100 мм) Подходит для водоснабжения в домашнем хозяйстве, на участках, в ремеслах, гастрономии и т. д.

цена: 619.00 (нетто: 503,25 зл.)

Производительность Qmax- 45 л/мин [2,7 м3/ч]
Высота откачки Hmax – 105 м,
Количество роторов – 2
Мощность двигателя 1,1 кВт/400В
Длина кабеля – 10 м
Диаметр насоса – 95мм
Погружной насос для скважин диаметром мин.

4 “(100 мм) Подходит для водоснабжения в домашнем хозяйстве, на участках, в ремеслах, гастрономии и т. д.

цена: 852.00 (нетто: 692,68 зл.)

Производительность Qmax- 80/мин
Давление Pmax – 50 м [5 бар]
Мощность двигателя 1,5 кВт/230В
Глубина всасывания до 8м.
Режим работы – S1 [непрерывный]
Вес нтто – 13,5 кг
Горизонтальный самовсасывающий насос JET.Насос подходит для непрерывной и повторно-кратковременной работы, для питания бытовых установок, на приусадебных участках, в сельской местности, в ремесленных мастерских, небольшой гастрономии, в оросительных системах, на автомойках и т. д.

цена: 1249.00 90 060 (нетто: 1 015,45 злотых)

Максимальная производительность – 60 л/мин [3,6 м3/ч]
Диапазон регулирования давления 1,5-3,5 бар
Мощность двигателя – 0,75кВт/230В
Корпус насоса и рабочие колеса – нержавеющая сталь
Управление – ESD [электронный регулятор скорости]
Модуль ПАЗ позволяет установить постоянное рабочее давление в диапазоне 1-4 бар
Применение: Перекачка сырой и очищенной воды, минеральных вод и т.

д.не содержащие волокнистых и абразивных примесей.
Для бытовых и промышленных установок, для напорных и оросительных систем, установок повышения давления

цена: 2720,00
2448,00 (нетто: 1990,24 злотых)

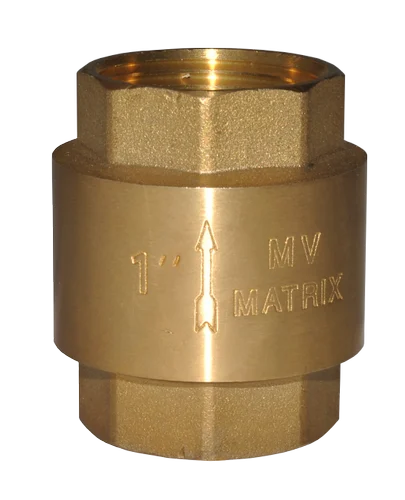

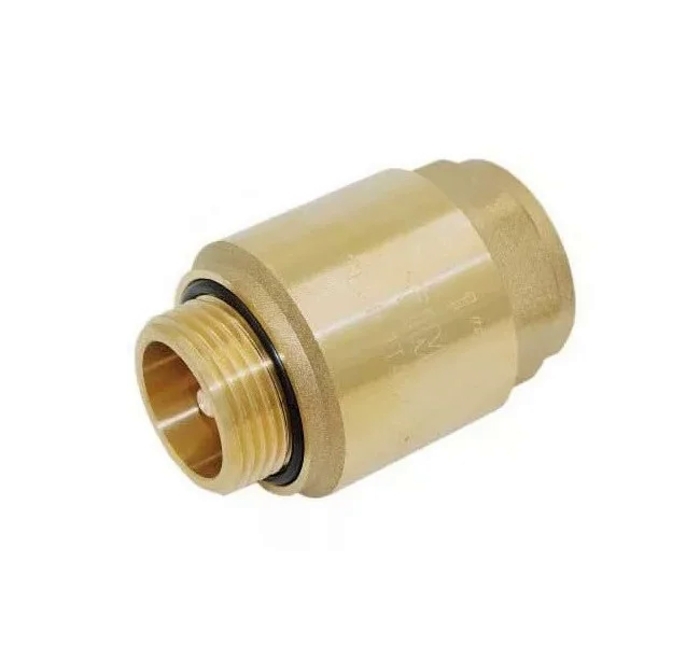

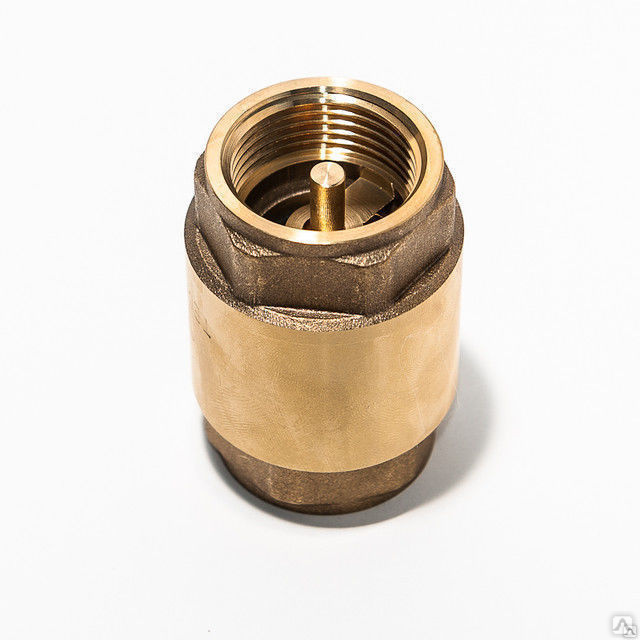

Латунный обратный клапан Прочный и прочный Рабочее давление 10 бар

цена: 130.00 (нетто: 105,69 злотых)

Производительность Qmax- 500 л/мин
Давление Pmax – 1,3 бар
Мощность двигателя 1,5 кВт
Глубина всасывания до 8м.
Встроенный обратный клапан
Максимальное рабочее давление – 6 бар
Макс.темп. жидкость – до +90’С
Макс.темп. окружающей среды – до +40’С
Режим работы – S1 (непрерывный)
Уровень шума – не более 70 дБА
Максимум.размер перекачиваемых примесей – 20мм
Одноступенчатый – самовсасывающий насос с открытым рабочим колесом.
Применение: промышленные установки и перекачка воды из прудов, рек, водохранилищ, арыков и т.

д.

цена: 2804.40 (нетто: 2 280,00 злотых)

Производительность Qmax- 50 л/мин [3 м3/ч]
Высота доставки Hmax – 112 м,
Количество роторов – 2
Мощность двигателя 1,5 кВт/230В
Длина кабеля – 15 м
Диаметр насоса – 95мм
Погружной насос для скважин диаметром мин.4 “(100 мм) Подходит для водоснабжения в домашнем хозяйстве, на участках, в ремеслах, гастрономии и т. д.

цена: 620.01 (нетто: 504,07 зл.)

предыдущий
1 2 3
следующий

Наши клиенты искали:

Поврежденный обратный клапан – Блог Moje buoje

Недавно возникла проблема с подачей воды в дом – насос долго и с большим трудом качал воду. Вначале я винил засорившийся 20-микронный предварительный фильтр, потому что он давно нуждался в очистке. После замены картриджа в фильтре выяснилось, что проблема осталась, а виновником был поврежденный обратный клапан

Проблему диагностировал случайно – заглянул в колодец посмотреть как работает прессостат и после окончания прокачки слышен шум/бульканье возвратной воды.После демонтажа установки и разборки обратного клапана можно было увидеть такую красивую картину повреждений:

Павлиний гриб полностью уничтожен. Его части я нашел позже в следующих точках установки (большинство из них остановились на предфильтре, который я не заметил раньше при его чистке)

Сразу вспоминается всем известный текст «Полюс мудрый после травмы».Вы можете сэкономить время и нервы, купив чуть более дорогой обратный клапан с латунным штоком . Такой клапан не так быстро разваливается и гораздо лучше выдерживает удары отступающего столба воды. В моем случае помпа находится более чем на 20 м ниже поверхности воды, так что этому клапану есть за что держаться… в общей сложности он выдержал 4 года эксплуатации. Надеюсь новый клапан прослужит как минимум в два раза дольше.

И, наконец, любопытство и “очевидная очевидность”. Я уже в очередной раз убедился, что в профессиональном оптовике гидравлики иногда в два раза дешевле, чем в магазине DIY.Так было и с этим клапаном – купил два по цене одного рыночного. Оставил один про запас 🙂

Клапаны – Аксессуары для насосов, Насосы и резервуары, Орошение, Сад

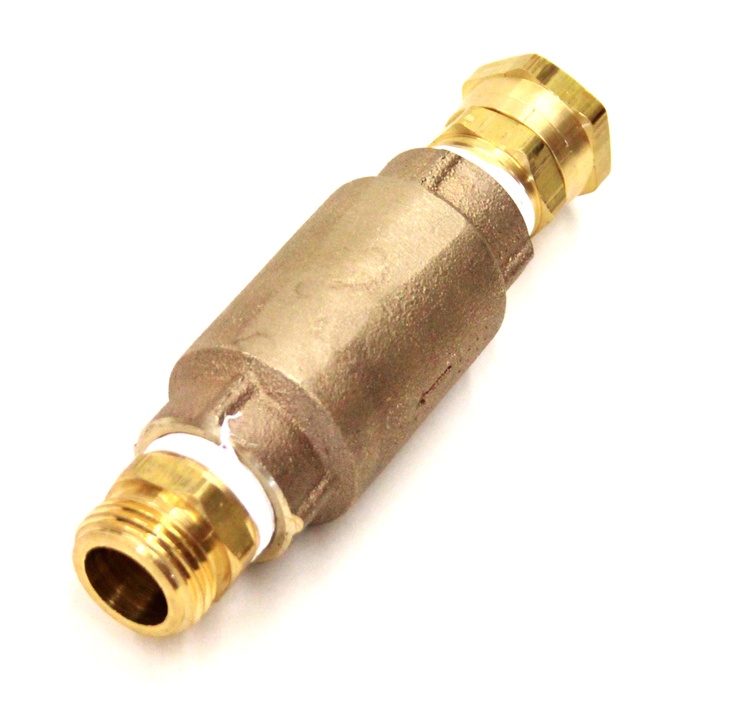

КЛАПАН ДЛЯ САДОВОГО НАСОСА – ЗАЩИТА СИСТЕМЫ ПОЛИВА

Регулярный полив сада — одна из самых важных процедур по уходу, которую необходимо выполнять, чтобы ваш участок выглядел хорошо. Если система полива для растительности работает на основе насоса, нагнетающего воду из водоема, то для ее правильной работы нужны различные аксессуары. У нас вы найдете клапан для садового насоса , который эффективно закроет и откроет места перекачивания воды, а также будет регулировать ее расход.

ЗАЧЕМ ВАМ НУЖЕН КЛАПАН ДЛЯ САДОВОГО НАСОСА?

В нашем ассортименте вы найдете обратный клапан для насоса , который обеспечит подачу воды только в одном направлении. Вы можете использовать его как аксессуар для садового устройства, но он также будет полезен и отлично выполнит свою роль в системах отопления и кондиционирования воздуха. Мы также подумали о правильной защите аксессуара от загрязнения.

Предлагаем Вам сетку из нержавеющей стали, благодаря которой клапан садового насоса будет осуществлять грубую фильтрацию.В результате в систему орошения не попадут примеси, которые могли бы ее заблокировать. Обратный клапан для садового насоса заставит правильно работать систему полива цветов или овощей, а вы будете качественно и быстро поливать все растения.

НА ЧТО ОБРАЩАТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ КЛАПАНА?

Клапан садового насоса должен иметь размер, соответствующий диаметру трубопровода. Неправильный выбор элемента может привести к некорректной работе установки.Также обратите внимание на материал обратного клапана для водяного насоса . Доступные у нас латунные модели устойчивы к коррозии, поэтому не ржавеют, а значит будут выполнять свою задачу долгие годы. В нашем ассортименте также имеется обратный клапан для погружного насоса , который оснащен корзиной. Этот элемент предотвращает всасывание элементов крупнее сетки, что обеспечивает бесперебойную работу насоса.

Станция насосная электрическая погружная для скважин 11кВт (6В109) – Мастерская

Использование по назначению

Погружная электронасосная станция предназначена для подачи высокого давления к оросительным устройствам. Благодаря очень широкому диапазону параметров, насосные станции этого типа используются как при затоплении, капельном и дождевальном орошении, так и для непосредственной подачи в барабанные системы орошения высокого давления даже на очень больших расстояниях и очень больших глубинах. до уровня воды.

Конструкция и принцип работы

Погружная электронасосная станция состоит из трех основных узлов: погружного насосного агрегата в виде моноблочного погружного электродвигателя с многоступенчатым центробежным насосом, головного узла гидроаппаратуры, блока щита управления и защиты. Насосный агрегат, известный как «погружной насос», опускается в глубокую скважину на глубину, обеспечивающую работу ниже динамического уровня воды, установленного при максимальном КПД скважины.Вода подается вертикально на поверхность по трубам из горячеоцинкованной стали, навинченным на фланцы. В полной версии есть головка гидроаксессуаров ; сливной клапан, обратный клапан, дроссельная заслонка, счетчик воды, клапан избыточного давления, выходной фланцевый соединитель, манометр и соединитель для подключения блока управления и безопасности, задачей которого является контроль работы и защита двигателя , насос и вся ирригационная система от поломки. После включения напряжения пусковой кнопкой или дистанционно через СМС насос качает воду.Все электрические насосные станции строятся на заказ. Приведенные ниже решения, а также их цены в прайс-листе являются примерами насосных станций, изготовленных в предыдущие годы.

Технические параметры насосов

Насос типа	Мощность [кВт]	Производительность [м ^{39 038/ч]}																Вес [кг]	Длина [мм]
		5. 4	7.2	9	13,5	18	24	30	36	42	48	54	66	72	80	90	102
		Высота подъема [м]
4R18	3	90 137 104 90 138	90 137 92 90 138	90 137 85 90 138	90 137 48 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 18 90 138	90 137 1933
6Z107	4	90 137 88 90 138	90 137 84 90 138	90 137 82 90 138	90 137 69 90 138	90 137 43 90 138	90 137 10 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 66 90 138	90 137 1437
6С108	5,5		90 137 111 90 138	90 137 108 90 138	90 137 98 90 138	90 137 86 90 138	90 137 60 90 138	90 137 30 90 138	90 137 15 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 75 90 138	90 137 1462
6В109	11			90 137 130 90 138	90 137 124 90 138	90 137 118 90 138	90 137 105 90 138	90 137 89 90 138	90 137 80 90 138	90 137 58 90 138	90 137 23 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 83 90 138	*1768*
6В112	15			90 137 170 90 138	90 137 161 90 138	90 137 153 90 138	90 137 137 90 138	90 137 118 90 138	90 137 110 90 138	90 137 83 90 138	90 137 25 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 92 90 138	90 137 2025
6Е2/10	18,5					90 137 135 90 138	90 137 130 90 138	90 137 124 90 138	90 137 114 90 138	90 137 101 90 138	90 137 87 90 138	90 137 70 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 155 90 138	90 137 2442
6А/12	22						90 137 145 90 138	90 137 137 90 138	90 137 127 90 138	90 137 117 90 138	90 137 104 90 138	90 137 91 90 138	90 137 66 90 138	90 137 55 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 189	90 137 2655
6А/14	26						90 137 161 90 138	90 137 153 90 138	90 137 144 90 138	90 137 134 90 138	90 137 123 90 138	90 137 110 90 138	90 137 84 90 138	90 137 71 90 138	90 137 – 90 138	90 137 – 90 138	90 137 – 90 138	90 137 216	90 137 3130
6Е4/13	30									90 137 146 90 138	90 137 140 90 138	90 137 130 90 138	90 137 104 90 138	90 137 87 90 138	90 137 54 90 138	90 137 – 90 138	90 137 – 90 138	90 137 198	90 137 2950
8Э2Н / 8Э	37											90 137 145 90 138	90 137 134 90 138	90 137 128 90 138	90 137 120	90 137 105 90 138	90 137 81 90 138	90 137 261 90 138	90 137 2566
8Э2Н/9С	45											90 137 175 90 138	90 137 162 90 138	90 137 157 90 138	90 137 146 90 138	90 137 131 90 138	90 137 104 90 138	90 137 284	90 137 2778

Подробнее о самих погружных насосах в Великобритании раздел насосов

. 90 000

Прейскурант на услуги

№

Описание

Код продукта

Цена нетто

НДС

Цена брутто

Скважина глубокая: скважина Ø 216мм, выполненная промывочным способом, врезка сертифицированной напорной обсадной трубы ПВХ Ø160 PN10, исполнение гравийной крошки Ø 2-8мм, исполнение фильтра длиной от 4 до 6 м, герметизация скважина с глиной (на основе бентонита) или с цементом, очистка скважин, замер эффективности ;

СТ-216-П1

187,00 зл.

за каждый метр

23%

250 злотых

за каждый погонный метр

Скважина глубокая: скважина Ø 165мм, выполненная ударно-воздушным методом, врезка сертифицированной напорной обсадной трубы ПВХ Ø125 PN10, выполнение гравийной подушки, грануляция Ø 2-8мм, фильтрация на длине от 4 до 6 м, герметизация скважин глиной (на основе бентонита), очистка скважин, замер КПД ;

СТ-165-О1

187,00 зл.

за каждый метр

23%

250 злотых

за каждый погонный метр

Бронзовый держатель насоса 1 “: мощность 408 кгс в сборе, обсадная труба Ø 200 мм (если не предусмотрена), вставка для погружного насоса

ОБ-У-20А

650,00 зл.

23%

800,00 злотых

Труба обсадная ПВХ 200мм: Труба ПВХ Ø 200мм снаружи, PN6 (или SN8), для защиты от грунтовых вод и засыпки колодцев – материал с посыпкой

Р-200-ПКВ

50,00 злотых

за каждый погонный метр

23%

61,50 зл.

за каждый погонный метр

Труба обсадная ПВХ 250мм: сертифицированная труба ПВХ Ø 250мм снаружи, PN10 (или SN8), защищает от заливки грунтовыми водами и скважинами – материал с посыпкой

Р-250-ПКВ

80,00 зл.

за каждый погонный метр

23%

98,4 зл.

за каждый погонный метр

Запуск погружного насоса работы: подключение несущего троса, подключение обратного клапана к насосу, подключение полиэтиленовой трубы, подключение электрического кабеля к полиэтиленовой трубе, подключение электрического кабеля к коробке в обсадной трубе, подвешивание насос тросом к рабочему оголовку или обсадной колонне и опускание насоса на необходимую глубину, подключение датчиков сухого хода

ПМ-ГЛ-Р

250,00 злотых

23%

307,50 зл.

Запуск погружного насоса Материалы: обратный клапан (1″), ниппель (1″), муфты РЕх2, труба ПЭ 25 (или 32), несущий трос, зажимы подвесного троса, электрические ленты ПВХ, электрическая коробка

ПМ-ГЛ-М

50,00 злотых

+ 5 злотых за метр

23%

49,20 зл.

+ 6,15 м

Электрический кабель для погружного насоса: Медный кабель с ПВХ оболочкой, 4×1,5 мм ²

КБ-15-М

4,00 злотых / погонный метр

23%

4,92 злотых / погонный метр

Электрический кабель для погружного насоса: Медный кабель с ПВХ оболочкой, 4×2,5 мм ²

КБ-25-М

5,00 злотых / погонный метр

23%

6,15 злотых / погонный метр

10.

Конструкция герметичного соединения: , когда длина кабеля на погружном насосе недостаточна и ее необходимо увеличить

КБ-ЗЛ-HR

50,00 злотых

23%

61,50 зл.

№

Описание

Код продукта

Цена нетто

НДС

Цена брутто

11.

Электромуфтовые испытания грунтов: применяются для определения места залегания грунтовых вод с первоначальным уточнением эффективности и глубины их залегания; Проведено

выборочных обследований

БВ-ОП-ПТ

243,90 зл.

23%

90 075 900,00 зл.

12.

Физико-химический анализ воды: исследуются следующие параметры, определяющие пригодность воды к употреблению: pH, железо, марганец, жесткость, нитраты, ионы аммония, общий хлор, хлориды, свободный хлор, мутность, электролитическая проводимость – скважины производства Аквакрос бесплатно

БВ-ОП-АН1

100,00

23%

123,00 зл.

Погружной насос: однофазный или трехфазный, различного диаметра, исполнения и производительности, с защитой от перегрузки, защитой от работы всухую или без защиты

ПГ-СТ-О

по закупочным ценам

23%

по цене покупки (от 500 злотых и выше)

14.

Защита насоса от работы всухую Hydroguard: электромеханическая защита погружного насоса от работы без погружения в воду, насос однофазный до 2 кВт – материалы и сборка

ЗБ-ГУ-1Ф

130,08 зл.

23%

160,00 зл.

15.

Защита насоса от сухого хода Hydroguard: электромеханическая защита погружного насоса от работы без погружения в воду, трехфазный насос до 4 кВт – материалы и сборка

ЗБ-ГУ-3Ф

203,25 зл.

23%

250,00 злотых

№

Описание

Код продукта

Цена нетто

НДС

Цена брутто

16.

Защита насоса от работы всухую SLW-1: электронная защита погружного насоса от работы без погружения в воду, одно- и трехфазного насоса мощностью до 4 кВт – материалы и сборка

ЗБ-ГЭ-13Ф

365,85 зл.

23%

450,00 зл.

17.

Присоединение колодца: выполнение котлована на глубину 1,2 м, прокладка трубы ПЭ 40, прокладка электрокабеля 4 х 2,5 мм ² в кожухе водовода, разметка синей лентой, обратная засыпка траншея, подключение кабеля к коробке в колодце, подключение шланга ПЭ к рабочей головке, прорыв под фундамент, вывод установки внутрь здания

ИН-RW-12

70,00 злотых + 16,26 злотых / погонный метр

23%

86,10 злотых + 20,00 злотых / погонный метр

18.

Установка водяного бака: размещение и установка мембраны или мембранного бака, установка и регулировка напорного клапана, установка электрической защиты, включая подключение питания

ИН-ЗБ-ПБ

300,00

324,00 зл.

19.

Резервуар для воды + принадлежности: бак с мембраной или без мембраны, реле давления, защита от перегрузки (и дифференциал, если отсутствует), полипропиленовые трубы, муфты, клапаны, колена, ниппели и т. д.

ИН-ЗМ-М

по закупочным ценам

20.

Проезд к заказчику; в расчете от Кросно за каждый километр, тариф туда-обратно

Т-КМ-01

0,77 зл./км

23%

0,95 злотых / км

Смотрите также

Сварка вертикальных швов инвертором для начинающих
Виды дренажных труб
Protect gost
Как определить где проводка в стене
Экономия воды в квартире
Регулировка расходомера теплого пола
Как заделать дырку в бампере своими руками
Как выбрать сплит систему правильно для квартиры
Схема установки откатных ворот
Настольная посудомоечная машина обзор
Филаментные светодиодные лампы е27

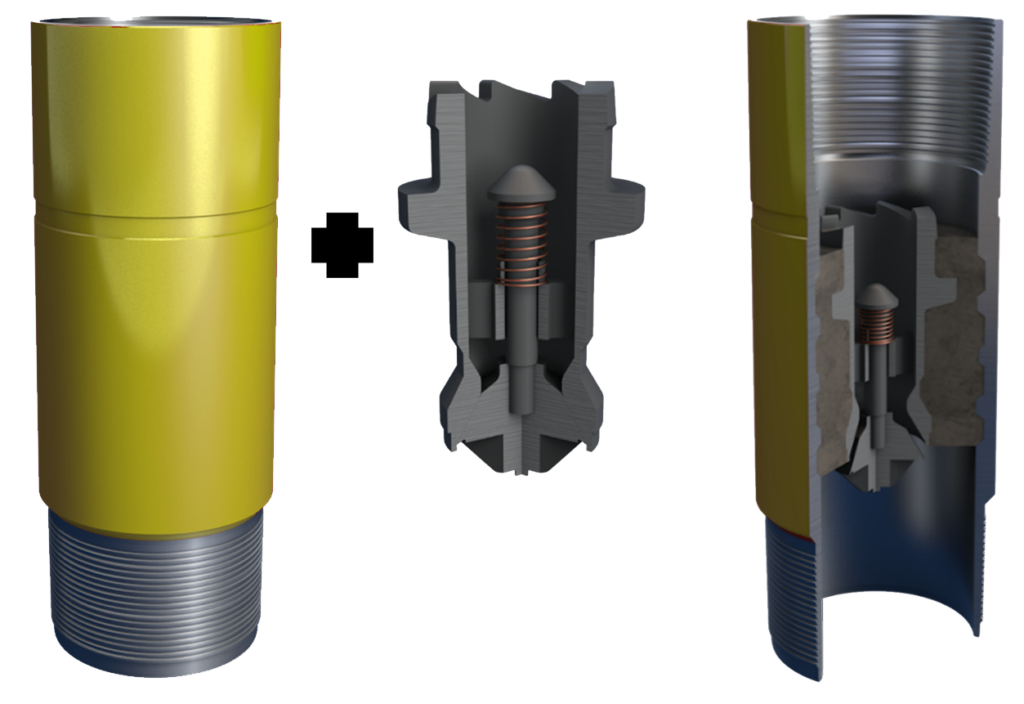

Обратный устьевой клапан нефтяной, нефтегазовой скважины

Изобретение относится к нефтегазодобывающей промышленности, в частности к устройствам для обеспечения режима бесперебойной работы нефтяных или нефтегазовых скважин, характеризующихся затрубными проявлениями газа. Предлагаемый клапан включает полый корпус, оснащенный подводящим патрубком основного компонента – пластового флюида, преимущественно нефти, и подводящим патрубком сбрасываемого компонента, преимущественно затрубного газа, а также отводящим патрубком смеси основного и сбрасываемого компонентов. В корпусе обратного клапана смонтирован внутренний блок с корпусом в виде стакана с, по меньшей мере, одним отверстием в его боковой стенке для отвода затрубного газа. Внешняя поверхность боковой стенки стакана выполнена с возможностью ее омывания потоком пластового флюида. Обратный клапан также включает установленный во внутреннем блоке запорный орган, содержащий систему, образованную не менее чем из двух запирающих элементов, каждый из которых имеет подвижную и неподвижную части. Обеспечивает бесперебойную работу скважины за счет обратного клапана, выполненного с возможностью омывания стакана его внутреннего блока теплым пластовым флюидом и гарантирует выход сбрасываемого затрубного газа в поток пластового флюида в том же направлении течения, что и пластовый флюид. Позволяет создать оптимальный тепловой режим в зоне обратного клапана при любых условиях в зоне устья скважины, за счет нового конструктивного решения запорного органа, определяющего режим подачи газа в обратный клапан. 13 з.п. ф-лы, 3 ил.

Изобретение относится к нефтегазодобывающей промышленности и, в частности, к устройствам для обеспечения режима бесперебойной работы скважин, например, нефтяных, или нефтегазовых, или нефтегазоконденсатных и пр., характеризующихся затрубными проявлениями газа. Газ, скапливающийся в затрубном пространстве скважины, как правило, коррозионно активен и потому опасен развитием аварийной ситуации. Для предотвращения развития такой ситуации газ из затрубного пространства периодически стравливают – сбрасывают в автоматическом или управляемом режиме.

Однако устройства для стравливания газа оказываются, зачастую, неработоспособными из-за недоучета особенностей, имеющих место при стравливании газа – опасности образования кристаллогидратов этого газа непосредственно в устройстве для эксплуатации, а также влияния отрицательных температур на устье скважины.

Известно устройство для эксплуатации скважины, включающее выкидную линию для потока добываемого пластового флюида, размещенную на устье скважины, патрубок для подвода газа из заколонного пространства скважины, перекрытый обратным клапаном, который установлен под углом к корпусу и связан с последним, при этом обратный клапан имеет возможность стравливания газа в выкидную линию и вытеснения из него пластового флюида до его замерзания в выкидной линии (SU 1348504, 03.02.1986).

Недостатком известного устройства является его низкая эксплуатационная надежность, обусловленная тем, что известное устройство обеспечивает режим тотального вытеснения теплого пластового флюида из выкидной линии скважинным газом, который имеет низкую теплоемкость. Выкидная линия в среде газа с низкой теплоемкостью практически сразу приобретает температуру окружающей среды на устье скважины. Газ, будучи практически всегда влажным, создает все условия для примерзания запорного элемента обратного клапана к его седлу. Кроме того, в условиях неконтролируемого стравливания газа в условиях влажности, низкой температуры и перепада давления на клапане создаются условия образования кристаллогидратов. В итоге, клапан в таких условиях по той и/или иной причине, описанных выше, оказывается неработоспособным.

Известна нефтедобывающая скважина с устьевым оборудованием, в состав которого входит в том числе клапан, предназначенный для регулирования потока затрубного газа и выполненный из седла и подпружиненного под седло клапана, установленного с возможностью отключения его от работы посредством прижимного винта (RU 2309240 С1, 09.03.2006).

Задачей настоящего изобретения является повышение надежности работы обратного устьевого клапана для безопасной эксплуатации нефтяной, нефтегазовой скважины независимо от внешних условий на устье скважины и тем самым обеспечение бесперебойной работы скважины в целом.

Поставленная задача решается за счет того, что обратный устьевой клапан нефтяной, нефтегазовой скважины, согласно изобретению, включает полый корпус, оснащенный подводящим патрубком основного компонента – пластового флюида, преимущественно, нефти, нефтегазовой смеси и подводящим патрубком сбрасываемого компонента, преимущественно затрубного газа, а также отводящим патрубком смеси основного и сбрасываемого компонентов, внутренний блок с корпусом в виде стакана с, по меньшей мере, одним отверстием или каналом в его боковой стенке для отвода затрубного газа, смонтированный в корпусе обратного клапана с возможностью омывания потоком пластового флюида внешней поверхности боковой стенки стакана, при этом обратный клапан также включает установленный во внутреннем блоке запорный орган, содержащий систему, образованную не менее чем из двух запирающих элементов, состоящих каждый из подвижной и неподвижной частей.

При этом внутренний блок может быть установлен в корпусе обратного клапана под углом к вектору потока пластового флюида с пересечением его и с образованием при этом с внутренней поверхностью стенок корпуса обратного клапана кольцевой полости, сообщающей по пластовому флюиду подводящий и отводящий патрубки.

Запорный орган может быть размещен в стакане, разделяя при этом его полость на входную перед запорным органом и рабочую за запорным органом по направлению потока газа, сообщенную с потоком пластового флюида через упомянутое отверстие или канал в боковой стенке стакана.

Отверстие или канал в боковой стенке стакана могут быть расположены в объемном радианном секторе угла видения упомянутой стенки из осевой точки поперечного сечения выходного устья отводящего патрубка смеси основного и сбрасываемого компонентов.

Запорный орган может быть смонтирован в стакане, по меньшей мере, с контурным опиранием неподвижной части каждого из запирающих элементов на боковую стенку стакана внутреннего блока обратного клапана.

Подвижная часть каждого из запирающих элементов запорного органа может быть выполнена в виде подпружиненной тарели, а неподвижная часть – в виде седла.

Тарели запирающих элементов запорного органа могут быть подпружинены с одинаковым усилием.

По меньшей мере, две тарели запирающих элементов запорного органа могут быть подпружинены для открывания различным избыточным давлением сбрасываемого компонента.

Предпочтительно, каждая тарель может быть снабжена с тыльной стороны пропущенным через седло стволовым направляющим элементом, внешний торец которого экспонирован на пропускное сечение подводящего патрубка сбрасываемого компонента с возможностью восприятия, передачи на тарель напора сбрасываемого компонента и открывания тарели избыточным давлением последнего.

Седла запирающих элементов запорного органа могут быть смонтированы автономными под каждую тарель, либо в едином блоке.

Запорный орган может быть выполнен из запирающих элементов, смонтированных в виде системы, последовательно ориентированной вдоль вектора потока основного компонента с минимизированным экспонированием и гидродинамическим затенением потока основного компонента в проходном сечении клапана.

Обратный устьевой клапан может быть выполнен с возможностью омывания стакана потоком пластового флюида в ламинарном режиме.

Обратный устьевой клапан может быть выполнен с возможностью омывания стакана потоком пластового флюида в турбулентном режиме.

Корпус обратного клапана может быть выполнен теплоизолированным с внешней стороны.

Технический результат, обеспечиваемый приведенной совокупностью признаков, состоит в обеспечении бесперебойной работы нефтяной, нефтегазовой скважины за счет повышения надежности работы обратного клапана, входящего в устьевое оборудование скважины и выполненного с возможностью омывания стакана внутреннего блока обратного клапана теплым пластовым флюидом, в частности нефтью, газоконденсатом, практически по всему периметру в течение всего времени эксплуатации и обеспечение выхода сбрасываемого затрубного газа в поток пластового флюида в том же направлении течения, что и пластовый флюид, обеспечение режима «мягкого» смешивания этого газа с пластовым флюидом и «отрыв» газа от стакана практически после омывания пластовым флюидом внешней поверхности боковой стенки стакана, что создает оптимальный тепловой режим в зоне обратного клапана при любых неблагоприятных внешних условиях в зоне устья скважины. При таком выполнении устройства последнее работает в режиме постоянной более интенсивной аккумуляции теплоты от текущего через обратный клапан теплого пластового флюида, имеющего более высокую теплоемкость, чем смесь пластового флюида и затрубного газа. При этом сам режим стравливания газа предусмотрен таким, что он предотвращает образование кристаллогидратов в обратном клапане. Это обеспечено также найденным в изобретении конструктивным решением запорного органа, содержащего систему, образованную не менее чем из двух запирающих элементов, каналов для пластового флюида и затрубного газа и подпружинивания тарелей как с одинаковым усилием, так и открывания их различным избыточным давлением сбрасываемого компонента, определяющими режим подачи газа в обратный клапан и оптимальный температурный режим в нем. При этом, для оптимизации работы устройства, контролируют давление газа в затрубном пространстве и давление в потоке пластового флюида, не допуская аварийно высоких значений давления в затрубном пространстве.

Сущность изобретения поясняется чертежами, где:

на фиг.1 изображен обратный клапан, продольный разрез;

на фиг.2 – то же, вариант исполнения;

на фиг.3 – то же, вариант исполнения.

Обратный устьевой клапан 1 нефтяной, нефтегазовой скважины включает полый корпус 2, оснащенный подводящим патрубком 3 основного компонента – пластового флюида, преимущественно, газового конденсата, смеси газа с газовым конденсатом и подводящим патрубком 4 сбрасываемого компонента, преимущественно, затрубного газа, а также отводящим патрубком 5 смеси основного и сбрасываемого компонентов, внутренний блок 6 с корпусом в виде стакана 7 с, по меньшей мере, одним отверстием 8 или каналом в его боковой стенке 9 для отвода затрубного газа, смонтированный в корпусе 2 обратного клапана с возможностью омывания потоком пластового флюида внешней поверхности 10 боковой стенки 9 стакана 7.

Обратный клапан также включает установленный во внутреннем блоке 6 запорный орган 11, содержащий систему, образованную не менее чем из двух запирающих элементов 12, состоящих каждый из подвижной части, выполненной в виде подпружиненной тарели 13, и неподвижной части – в виде седла 14.

Внутренний блок 6 установлен в корпусе 2 обратного клапана под углом к вектору потока пластового флюида с пересечением его и с образованием при этом с внутренней поверхностью стенок корпуса 2 обратного клапана кольцевой полости 15, сообщающей по пластовому флюиду подводящий и отводящий патрубки соответственно 3 и 5.

Запорный орган 11 размещен в стакане 7, разделяя при этом его полость на входную полость 16 перед запорным органом и рабочую полость 17 за запорным органом по направлению потока газа, сообщенную с потоком пластового флюида через упомянутое отверстие 8 или канал в боковой стенке 9 стакана 7.

Отверстие 8 или канал в боковой стенке 9 стакана 7 расположены в объемном радианном секторе угла видения упомянутой стенки из осевой точки поперечного сечения выходного устья отводящего патрубка 5 смеси основного и сбрасываемого компонентов.

Запорный орган 11 смонтирован в стакане 7, по меньшей мере, с контурным опиранием неподвижной части – седла 14 каждого из запирающих элементов 12 на боковую стенку 9 стакана 7 внутреннего блока 6 обратного клапана.

Тарели 13 запирающих элементов 12 запорного органа 11 подпружинены с одинаковым усилием.

По меньшей мере, две тарели 13 запирающих элементов 12 запорного органа подпружинены для открывания различным избыточным давлением сбрасываемого компонента.

Каждая тарель 13 снабжена с тыльной стороны пропущенным через седло 14 стволовым направляющим элементом 18, внешний торец которого экспонирован на пропускное сечение подводящего патрубка 4 сбрасываемого компонента с возможностью восприятия, передачи на тарель 13 напора сбрасываемого компонента и открывания тарели избыточным давлением последнего.

Стакан 7 обратного клапана с запорным органом 11 выполнен съемным с возможностью его замены, при этом фиксирование стакана 7 в корпусе 2 обратного клапана происходит с помощью, например, гайки или болта 19 и штифта 20. Позициями 21-24 показаны герметизирующие уплотнения обратного клапана. Такая система фиксации обеспечивает возможность замены с минимальными затратами времени.

Седла 14 запирающих элементов 12 запорного органа 11 смонтированы автономными под каждую тарель 13, либо в едином блоке.

Запорный орган 11 выполнен из запирающих элементов 12, смонтированных в виде системы, последовательно ориентированной вдоль вектора потока основного компонента с минимизированным экспонированием и гидродинамическим затенением потока основного компонента в проходном сечении клапана.

Обратный устьевой клапан выполнен с возможностью омывания стакана 7 потоком пластового флюида в ламинарном режиме.

Обратный устьевой клапан выполнен с возможностью омывания стакана 7 потоком пластового флюида также и в турбулентном режиме.

Корпус 2 обратного клапана выполнен теплоизолированным с внешней стороны.

Обратный клапан работает следующим образом.

При штатном режиме работы скважины поток пластовой жидкости проходит через кольцевую полость 15 корпуса 2 обратного клапана, омывая при этом внешнюю поверхность 10 боковой стенки 9 стакана 7 внутреннего блока 6, служащего непосредственно для стравливания газа из затрубного пространства скважины, и обогревая его и тем самым аккумулируя тепло пластового флюида. Часть пластового флюида через отверстие 8 стакана 7 заходит в его рабочую полость 17, омывает и тем самым обогревает внутреннюю поверхность боковой стенки 9 стакана 7, седла 14, тарели 13 и уплотнение 21, обеспечивая, таким образом, требуемую температуру конструкции.

При превышении давления газа в затрубном пространстве скважины над давлением потока пластового флюида на 0,02-0,05 МПа, в каждом запирающем элементе тарель 13 под действием потока затрубного газа смещается, отрываясь от седла 14. Поток газа через щель между тарелью 13 и седлом 14 сбрасывается в рабочую полость 17 стакана 7 и через отверстие 8 сбрасывается внутрь корпуса 2 обратного клапана и смешивается с потоком пластового флюида в направлении его течения. Конструкция устройства обеспечивает возможность «мягкого» смешивания стравливаемого газа с пластовым флюидом и «отрыв» газа от обратного клапана потоком пластового флюида, что создает оптимальный тепловой режим в зоне обратного клапана независимо от внешних условий на устье скважины. При снижении давления затрубного газа внутри клапана тарель 13 под действием пружины 25 сжатия возвращается в седло 14, перекрывая поток затрубного газа.

При контакте влажного газа с поверхностями обратного клапана и внутренней поверхностью боковой стенки 9 стакана 7 неизбежно оседание на них конденсата с пониженной температурой. Однако влияние его на работоспособность устройства незначительно ввиду предварительного запаса тепла массой устройства и последующим быстрым прогревом устройства по внешней и внутренней поверхностям боковой стенки 9 стакана 7 и самого обратного клапана, в его закрытом положении, теплым потоком пластового флюида.

Использование изобретения позволяет увеличить срок службы устройства и эксплуатации скважины в целом в безаварийном режиме в суровых климатических условиях.

1. Обратный устьевой клапан нефтяной, нефтегазовой скважины, характеризующийся тем, что он включает полый корпус, оснащенный подводящим патрубком основного компонента – пластового флюида, преимущественно нефти, нефтегазовой смеси и подводящим патрубком сбрасываемого компонента, преимущественно затрубного газа, а также отводящим патрубком смеси основного и сбрасываемого компонентов, внутренний блок с корпусом в виде стакана с, по меньшей мере, одним отверстием или каналом в его боковой стенке для отвода затрубного газа, смонтированный в корпусе обратного клапана с возможностью омывания потоком пластового флюида внешней поверхности боковой стенки стакана, при этом обратный клапан также включает установленный во внутреннем блоке запорный орган, содержащий систему, образованную не менее чем из двух запирающих элементов, состоящих каждый из подвижной и неподвижной частей.

2. Обратный устьевой клапан по п.1, отличающийся тем, что внутренний блок установлен в корпусе обратного клапана под углом к вектору потока пластового флюида с пересечением его и с образованием при этом с внутренней поверхностью стенок корпуса обратного клапана кольцевой полости, сообщающей по пластовому флюиду подводящий и отводящий патрубки.

3. Обратный устьевой клапан по п.1, отличающийся тем, что запорный орган размещен в стакане, разделяя при этом его полость на входную перед запорным органом и рабочую за запорным органом по направлению потока газа, сообщенную с потоком пластового флюида через упомянутое отверстие или канал в боковой стенке стакана.

4. Обратный устьевой клапан по п.1, отличающийся тем, что отверстие или канал в боковой стенке стакана расположены в объемном радианном секторе угла видения упомянутой стенки из осевой точки поперечного сечения выходного устья отводящего патрубка смеси основного и сбрасываемого компонентов.

5. Обратный устьевой клапан по п. 1, отличающийся тем, что запорный орган смонтирован в стакане, по меньшей мере, с контурным опиранием неподвижной части каждого из запирающих элементов на боковую стенку стакана внутреннего блока обратного клапана.

6. Обратный устьевой клапан по п.1, отличающийся тем, что подвижная часть каждого из запирающих элементов запорного органа выполнена в виде подпружиненной тарели, а неподвижная часть – в виде седла.

7. Обратный устьевой клапан по п.6, отличающийся тем, что тарели запирающих элементов запорного органа подпружинены с одинаковым усилием.

8. Обратный устьевой клапан по п.6, отличающийся тем, что, по меньшей мере, две тарели запирающих элементов запорного органа подпружинены для открывания различным избыточным давлением сбрасываемого компонента.

9. Обратный устьевой клапан по п.6, отличающийся тем, что, предпочтительно, каждая тарель снабжена с тыльной стороны пропущенным через седло стволовым направляющими элементом, внешний торец которого экспонирован на пропускное сечение подводящего патрубка сбрасываемого компонента с возможностью восприятия, передачи на тарель напора сбрасываемого компонента и открывания тарели избыточным давлением последнего.

10. Обратный устьевой клапан по п.6, отличающийся тем, что седла запирающих элементов запорного органа смонтированы автономными под каждую тарель, либо в едином блоке.

11. Обратный устьевой клапан по п.1, отличающийся тем, что запорный орган выполнен из запирающих элементов, смонтированных в виде системы, последовательно ориентированной вдоль вектора потока основного компонента с минимизированным экспонированием и гидродинамическим затенением потока основного компонента в проходном сечении клапана.

12. Обратный устьевой клапан по п.1, отличающийся тем, что он выполнен с возможностью омывания стакана потоком пластового флюида в ламинарном режиме.

13. Обратный устьевой клапан по п.1, отличающийся тем, что он выполнен с возможностью омывания стакана потоком пластового флюида в турбулентном режиме.

14. Обратный устьевой клапан по п.1, отличающийся тем, что его корпус выполнен теплоизолированным с внешней стороны.

Не держит обратный клапан на скважине

Главная » Разное » Не держит обратный клапан на скважине

Не держит обратный клапан на скважине, почему он сломался и не работает

Почему не работает клапан на скважинном насосе?

Как предохраниться от того, что обратный клапан перестанет работать и держать воду?

Как правильно устанавливать обратный клапан на скважине –

Обратный клапан герметично накручивается сверху скважины, после того, как вы попали в жилу!

Если у вас не получилось сделать абиссинский колодец, то купленное оборудование (фильтр, трубы, муфты) можно вернуть!

Обратный клапан для скважинного насоса

Виды обратных клапанов для насоса в скважине

Где и как установить обратный клапан для воды? – Мужик в доме.Ру

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана на входе в насосную станцию

Как установить обратный клапан для воды правильно?

Смотрите также

Бурение скважин как бизнес
Насос погружной для скважины водолей
Кыштым бурение скважин
Баклинг эффект в бурении это
Очистка воды из скважины в загородном доме до питьевой своими руками
Колодец рядом со скважиной
Как подключить водяную станцию к скважине
Бурение скважин на воду миасс
Сколько стоит пробурить скважину на воду
Где сделать анализ воды из скважины
Электрическая схема подключения насоса для скважины

Погружной обратный клапан

— обратные клапаны водяных скважин для насосных систем

U. S. Valve’s Techno Check ^™ Глубокие обратные клапаны для тяжелых условий эксплуатации — это хорошее решение для преодоления гидравлических ударов и устранения проблем с обратным клапаном ваших погружных насосных систем. Исключительная реакция обратного клапана Techno Deep Well на быстрый запуск водяных насосов и исключительно низкий перепад давления отличают его как превосходный клапан для обслуживания водяных скважин.

Стандартные обратные клапаны Techno с внутренней резьбой, специально разработанные для применения в глубоких скважинах, рассчитаны на рабочее давление 450 фунтов на кв. дюйм или глубину 1000 футов. Также доступны обратные клапаны Techno с наружной резьбой и полнофланцевые обратные клапаны Techno. Неотъемлемые особенности включают большую свободную площадь с результирующим низкая потеря давления, высокая герметичность за счет непрерывной конструкции уплотнения, сниженный уровень шума и износа за счет исключения вращающихся частей с металлическим контактом, а также стабильная работа в более широком диапазоне скоростей потока.

Полнопроходной – Обеспечивает повышенный расход при снижении потерь давления
Пластины клапанов — с опорой металл-металл и уменьшенным ходом
Уплотнительный элемент – Обеспечивает герметичность и увеличенный срок службы
Шарнирная стойка — прецизионная конструкция воздушной фольги обеспечивает обтекаемый поток
Пружина

Полнопроходные, самый низкий перепад давления

Полнопроходные обратные клапаны обеспечивают больший расход и меньшие перепады давления, чем обычные обратные клапаны. Наша конструкция обратного клапана с шарниром из эластомера выводит производительность на совершенно новый уровень за счет устранения ограничительного седла клапана и значительного увеличения площади открытия клапана и коэффициента расхода (Cv). Наши полнопроходные шаровые краны предлагают открытые пути потока, что снижает турбулентность и шум. Они идеально подходят для применения в вакуумных насосах, системах сжатого воздуха и газа, а также в системах водоснабжения, где желательны низкая потеря напора и устранение гидравлического удара.

Запросить цену

Особенности и преимущества

Наши клапаны предлагают ряд впечатляющих преимуществ по сравнению с конкурирующими конструкциями.

Самый низкий перепад давления в отрасли
Доступен из нержавеющей стали 316, углеродистой стали, чугуна, латуни, алюминия
Большинство клапанов из углеродистой стали имеют покрытие из дихромата цинка
Наружная и внутренняя резьба NPT, бесфланцевая, рифленая и гладкая, API и т. д.
Простота установки, бесшумная работа
Содержимое США, соответствует требованиям ARRA
Наши обратные клапаны уменьшают гидравлический удар
Каждый клапан тестируется перед отправкой

Быстрая доставка

Мы поддерживаем обширный ассортимент клапанов, деталей и компонентов из самых разных материалов, чтобы мы могли быстро реагировать на ваши потребности. Клапаны обычно собираются и испытываются в течение 1-2 дней после получения заказа.

Сертифицированные обратные клапаны NSF

США Компания Valve с гордостью предлагает для вашего удобства ряд обратных клапанов, сертифицированных NSF. Чтобы соответствовать требованиям NSF 61 и NSF 371, наша команда теперь предлагает бессвинцовые обратные клапаны, безопасные для использования в питьевой воде и других скважинных применениях.

Чтобы узнать больше о нашем ассортименте бессвинцовых обратных клапанов, сертифицированных NSF, нажмите здесь.

Технические данные

Технические данные, включая доступные материалы, размеры, покомпонентное изображение, номера деталей и описания, стандартные модели, Cv клапана, кривые потери давления и другую информацию можно найти в наших брошюрах. Посетите наши страницы продуктов по ссылкам ниже.

Обратные клапаны
Шаровые краны
Материалы

Коэффициенты потока Techno Check™ (Cv) по сравнению с обычными конструкциями

Размер	Techno Check™ Full Port Dual Disc	Обычная конструкция с двумя дисками	Обычная конструкция поворотного затвора	Обратный клапан обычного подъема
1	37	—	22	17
1 1/4	65	—	39	—
1 1/2	83	—	55	35
2	145	75	65	63
2 1/2	350	95	90	100
3	590	190	135	148
4	920	375	215	260
5	1400	480	680	415
6	2800	820	1270	620
8	4900	1590	2350	1030
10	7200	2900	3850	1630
12	9000	4500	4750	2370

Сравнение коэффициентов расхода обратного клапана (Cv) — галлонов воды в минуту при 60°F и перепаде давления 1 фунт/кв. дюйм

Нажмите здесь, чтобы запросить предложение или позвоните нам по телефону 1-410-789-0999

Запросите предложение или позвоните нам по телефону 1-410-789-0999

Обратные клапаны и донные клапаны

В связи с быстро меняющимися условиями товарного рынка опубликованные цены могут быть изменены без предварительного уведомления. В этом случае с вами свяжутся перед отправкой.

Кремневые и стеновые погружные насосы мощностью 43/4 л.с. Насосы для водяных скважин и сопутствующие аксессуары

Никогда не больно задавать вопросы

5 Mululul?

Пожалуйста, отправьте их в эту форму

a Denver Winpump Company

800-621-4291

HOME VIEW YOUR CART POLICIES

4242SS2 1-1/4″

$ 46,78

Купить онлайн

Рекомендации по установке фламатической проверки

4031E ENVIRO Проверка 1 “$ 36,76

4031E ENVIRO. 0437

4033e Enviroce Pheck 1-1/2 “$ 64,76

4034E Enviro Check 2″ 114,75 долл. США

Покупать онлайн

CVNL75BS 3/4 “$ 11.82

CVNL75BS 3/4″ $ 11.82

CV1002 “1/4”.

CVNL125BS 1-1/4 “$ 27,30

CVNL300BS 3″ 243,89 долл. США

Контрольные клапаны из нержавеющей стали

.0005
Клапаны для проверки железа. в установке водяного колодца, чтобы вода не текла обратно к насосу, когда он не качает. Таким образом, линия подачи воды всегда будет заполнена водой, что устранит скопление воздуха, которое было частью системы дренажного обратного колодца.
[Латунные обратные клапаны для установки погружных водяных насосов.]
DEAN BENNETT SUPPLY COMPANY
1-800-621-4291
Набор с помощью смартфона
ЛАТУННЫЕ ОБРАТНЫЕ КЛАПАНЫ в вертикальном или горизонтальном положении и предназначены для обеспечения надежного уплотнения как при высоком, так и при низком давлении. Перечисленные ниже обратные клапаны рассчитаны на давление 400 фунтов на квадратный дюйм. Тяжелый литой латунный корпус с шестигранными концами имеет дополнительную прочность для установки в глубоких скважинах. Устойчивая к коррозии тарелка, устойчивая к заклиниванию направляющая штока из делрина и пружина из нержавеющей стали обеспечивают водонепроницаемое уплотнение каждый раз. Эти обратные клапаны снабжены внутренней трубной резьбой на обоих концах. Они используются так же, как муфта. При настройке погружного насоса используйте один обратный клапан от насоса на один отрезок трубы, примерно 21 фут. После этого используйте один обратный клапан через каждые 5-6 отрезков трубы, пока не доберетесь до поверхности колодца. 1″, 1-1/4″ и 2″ не содержат свинца.
Латунный обратный клапан 1/2″ #5BCV
Латунный обратный клапан 3/4″ #7BCVNL LF
Латунный обратный клапан 1″ #10BCV LF
Латунный обратный клапан 1-1/4″ #12BCV LF
1-1/2″ Латунный обратный клапан #15BCV
2″ Латунный обратный клапан #20BCV LF
2-1/2″ Латунный обратный клапан #25BCV
3″ Латунный обратный клапан #30BCVNL LF
4″ Латунный обратный клапан #40BC
КУПИТЬ- LINE
7938 3″ 80DI    $ 262,64
7939 4″ 80DI   404,39 $
Обратные клапаны – латунь – бессвинцовая
Female Pipe Threads x Female Pipe Threads
BUY ON-LINE
4221LSS2 1-1/4″ MIP X 1″ FIP
FOR 1″ DROP PIPE
$46. 78
Купить онлайн
CVTNL1002BS 1 “23,04 долл. США
CVTNL1252BS 1-1/4″ 45,00 долл. ниже представлены обратные клапаны из нержавеющей стали
Загрузить Обратные клапаны из нержавеющей стали в формате pdf
1-дюймовый обратный клапан для тяжелых условий эксплуатации из нержавеющей стали #10SSCVHD
1-1/4″ обратный клапан для тяжелых условий эксплуатации из нержавеющей стали #12SSCVHD
2-дюймовый обратный клапан для тяжелых условий эксплуатации из нержавеющей стали #20SSCVHD
ЛАТУННЫЕ ОБРАТНЫЕ КЛАПАНЫ С 2 ОТВЕРСТИЯМИ
Heavy обратные клапаны с латунным корпусом и двумя резьбовыми отверстиями. Внутренняя трубная резьба 1/4 дюйма на выпускной стороне тарелки обратного клапана и внутренняя трубная резьба 1/8 дюйма на входной стороне тарелки обратного клапана. клапаны имеют внутреннюю резьбу из стальной трубы на каждом конце.Эти обратные клапаны обычно используются в системах с дренажным колодцем, где линия должна стекать обратно в колодец, чтобы предотвратить замерзание.
Латунный обратный клапан 3/4 дюйма с 2 отверстиями #7B2HCV
Латунный обратный клапан 1 дюйма с 2 отверстиями #10B2HCVNL
Латунный обратный клапан 1-1/4 дюйма с 2 отверстиями #12B2HCVNL
Латунный обратный клапан 1-1/2 дюйма с 2 отверстиями #15B2HCVNL
2-дюймовый латунный обратный клапан с 2 отверстиями #20B2HCV
СПЕЦИАЛЬНЫЕ ОБРАТНЫЕ КЛАПАНЫ ДЛЯ ПОГРУЖНЫХ НАСОСОВ
1-1/4″ M x 1″ IG латунный обратный клапан
1-1/4″ наружная трубная резьба и 1-дюймовая внутренняя трубная резьба. клапан вставляется непосредственно в нагнетательный патрубок насоса для уменьшения трубы диаметром 1 дюйм.
#12M10FBCV $   Н/Д
Латунный обратный клапан 2″ M x 2″ F
2-дюймовая наружная трубная резьба на 2-дюймовую внутренняя трубная резьба. Обратный клапан вставляется непосредственно в нагнетательный патрубок насоса для использования с трубой диаметром 2 дюйма.
#20M10FBCV
Обратный клапан из ковкого чугуна 1 дюйм
Обратный клапан из ковкого чугуна 1 дюйм используется для глубокой посадки погружных насосов. 1-дюймовая внутренняя резьба трубы из чугуна с обоих концов.
#10DICV
1-1/4″ Обратный клапан из ковкого чугуна
1-1/4″ Обратный клапан из ковкого чугуна используется для глубокой настройки погружных насосов. Внутренняя железная трубная резьба 1-1/4″ на обоих концах.
400 PSI Номинальное значение
#12DICV
2-дюймовый обратный клапан из ковкого чугуна
2-дюймовый обратный клапан из ковкого чугуна используется для глубокой настройки погружных насосов. 2-дюймовая внутренняя трубная резьба на обоих концах.
400 фунтов на квадратный дюйм Номинальное значение
#20DICV
3-дюймовый обратный клапан из ковкого чугуна
3-дюймовый обратный клапан из ковкого чугуна используется для глубокой посадки погружных насосов. 3-дюймовая внутренняя трубная резьба на обоих концах.
Номинальное давление 400 PSI
#30DICV
4-дюймовый обратный клапан из ковкого чугуна
4-дюймовый обратный клапан из ковкого чугуна используется для глубоководных погружных насосов. 4-дюймовая внутренняя железная трубная резьба на обоих концах.
600 PSI Rated
#40DICV
ЛАТУННЫЕ ПОВОРОТНЫЕ ОБРАТНЫЕ КЛАПАНЫ
Латунные поворотные обратные клапаны обычно устанавливаются в горизонтальном положении и не подпружинены. Клапаны с латунным корпусом с внутренней трубной резьбой рассчитаны на давление 125 фунтов на квадратный дюйм. Латунный поворотный диск садится непосредственно на шлифованное седло в латунном корпусе клапана.
1-дюймовый латунный поворотный обратный клапан #10BSCV
1-1/4″ латунный поворотный обратный клапан #12BSCV
1-1/2″ латунный поворотный обратный клапан #15BSCV
2-дюймовый латунный поворотный обратный клапан #20BSCV
Купить онлайн
Фаговые клапаны – латунь – бесплатный свинец
4201SS2 100SS 1 “46,58 долл.
01-17-2022 “E”
Light Duty
Над землей Использование только
Проверка Клапаны – Латунь – Без свинца
Женская труба x Женская труба 9
0464
Проверки клапаны – нержавеющая сталь
Моды непосредственно к разгрузку насосов
Покупать онлайн
Клапал. 5400-3 3 “94,00 долл. США
5400-4 4″ $ 190,00
5400-6 6 “$ 480,15
Покупать онлайн
Хозяйки.0008
ЛЕГКИЙ РЕЖИМ
ТОЛЬКО ДЛЯ НАДЗЕМНОГО ИСПОЛЬЗОВАНИЯ
Обратные клапаны – латунь – бессвинцовая
FVNL50BS 1/2″ $ 7.50
FVNL75BS 3/4″ $ 11.08
FVNL100BS 1″ $ 15.60
FVNL125BS 1-1/4″ $ 22.12
FVNL150BS 1-1/2″ $ 31.16
FVNL200BS 2 дюйма $ 50,90
FVNL300BS 3 “$ 188,30
FVNL400BS 4″ $ 275,00
Проверки клапаны и клапаны ног – велосипедные остановки, INC
Проверки и ножные клапаны предназначены для остановки воды, когда выключаются насос. . Обратные клапаны обычно находятся на стороне нагнетания насосов, а донные клапаны — на стороне всасывания насосов. Если один обратный или донный клапан — это хорошо, можно подумать, что несколько обратных клапанов будут лучше. Это не обязательно так. Несколько проблем могут возникнуть из-за наличия в системе нескольких обратных клапанов.
Чем больше обратных клапанов в системе, тем больше потери на трение. Для компенсации дополнительных потерь на трение может даже потребоваться насос большего размера.
Наличие нескольких обратных клапанов может привести к загрязнению воды. Существует только два типа клапанов: те, которые пропускают, и те, которые будут протекать. Проблема возникает, когда один из нескольких обратных клапанов начинает немного протекать или закрывается не так быстро, как другие обратные клапаны. Под верхним обратным клапаном может быть создано отрицательное давление, как будто вы держите палец над соломинкой, наполненной водой. Вода не падает вниз, потому что находится под отрицательным давлением. Трубы и фитинги, которые не протекают под давлением, могут протекать в условиях вакуума или отрицательного давления.
Когда верхний обратный клапан находится вне колодца, любое резьбовое или клеевое соединение, а также трещины в трубопроводе перед обратным клапаном могут втягивать загрязнения из окружающей среды. Это особенно верно для устья скважины или любой трубы или фитингов, которые заглублены перед обратным клапаном. Некоторые штаты не должны знать о проблеме загрязнения, потому что им действительно требуется дополнительный обратный клапан на гидробаке. Другие штаты мудро запретили любые дополнительные запорные клапаны над землей.
Отрицательное давление от нескольких обратных клапанов также позволяет насосу запускаться вправо от его кривой. (Другими словами, «широко открытый»). Отрицательное давление приводит к тому, что при запуске насоса наблюдается меньший напор, чем если бы нагнетательная труба была открыта. Это может иметь несколько разрушительных последствий. Один при запуске насоса, давление в насосе и над ним изменится с отрицательного давления на положительное за долю секунды. Столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер «бьет» вас по лицу. Он создает ударную волну, которая распространяется по водопроводным линиям, а также возвращается к самому насосу. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидравлический удар. Гидравлический удар заставляет все в системе трубопровода испытывать давление в 10 раз больше, чем видно на манометре. Эта ударная волна также может привести к тому, что реле давления или другие элементы управления будут подпрыгивать, как телеграф, и может разрушить упорный подшипник в двигателе.
Использование второго обратного клапана на случай, если один на насосе выйдет из строя, никогда не будет хорошей идеей. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана может замаскировать проблему с первым обратным клапаном и вызвать гидравлический удар и возможное загрязнение в процессе.
Циклическое включение и выключение насоса и многократное захлопывание в закрытом состоянии — вот что разрушает обратные клапаны и другое оборудование в насосной системе.
Мы рекомендуем использовать только один обратный клапан или донный клапан в насосной системе. Донный клапан должен быть на входе в линию всасывания турбинных, центробежных и струйных насосов. Обратный клапан следует размещать как можно ближе к напорному патрубку погружного насоса. В бустерных насосах обратный клапан может быть установлен на всасывании или нагнетании центробежного насоса. Если требуется дополнительный обратный клапан, его следует разместить после напорного бака, чтобы насос и нагнетательная труба оставались под давлением.
Захлопывание обратного клапана из полностью открытого положения, когда насос периодически работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в насосной системе значительно сокращает количество циклов насоса, что увеличивает срок службы обратного клапана и всех других компонентов системы. Клапан остановки цикла также находится в положении 1 или 5 галлонов в минуту, не полностью открыт, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 или 5 галлонов в минуту, что соответствует ширине листа бумаги, не полностью открытый, когда насос отключается. Это означает, что несколько раз, когда стопорный клапан цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.
Я думаю, что это одна из тех вещей, которые работают на бумаге и не так хороши в реальности. Обратный клапан предназначен для предотвращения обратного движения воды. Вы не хотите, чтобы вода текла назад, когда насос отключается, поэтому, если один обратный клапан — это хорошо, то сотня обратных клапанов должна быть еще лучше.
Однако чем больше у вас обратных клапанов, тем больше потери на трение. Больший насос необходим, если у вас большие потери на трение. Кроме этого, вы все еще думаете, что дополнительный обратный клапан или два все еще будут хорошей идеей для резервного копирования.
Во многих случаях несколько обратных клапанов работают нормально, когда все новое и работает идеально. В настоящее время существует только два типа клапанов: те, которые пропускают, и те, которые будут протекать. Проблема возникает, когда какой-либо обратный клапан немного протекает или закрывается не так быстро, как обратный клапан над ним. Затем создается отрицательное давление ниже верхнего обратного клапана.
Если верхний обратный клапан находится над землей, вакуум может втягивать загрязнения в линию. Независимо от того, находится ли верхний обратный клапан над землей или в отводной трубе, отрицательное давление позволит насосу запуститься справа от его кривой. (Другими словами, «широко открытый»). Давление над насосом изменится с отрицательного на положительное за долю секунды. В результате столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер «бьет» вас по лицу. Он создает ударную волну, которая распространяется по водным линиям. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидравлический удар. Гидравлический удар заставляет все в системе труб испытывать давление в 10 раз больше, чем вы видите на манометре. На более крупных насосах это обычно приводит к тому, что реле давления включается и выключается, как телеграф.
Верхний обратный клапан можно снять, когда он начинает вызывать проблемы, или можно установить только один обратный клапан на насосе и проблем не будет.
Я устанавливал системы глубиной до 2200 футов только с одним обратным клапаном. Вам просто нужен хороший обратный клапан, а также для запуска и остановки насоса в условиях «почти» безнапорного давления.
Единственным обратным клапаном, который должен быть в системе погружного насоса, является клапан на самом насосе. Другой обратный клапан в любом другом месте может вызвать вакуум или отрицательное давление перед вторым обратным клапаном. Если этот второй запорный клапан находится над землей, существует вероятность втягивания загрязнений из-за условий вакуума. Если второй обратный клапан находится ниже бездонного, в любом месте на отводной трубе, вероятность возникновения гидравлического удара при каждом запуске насоса очень реальна.
Использование второго обратного клапана на случай, если один на насосе выйдет из строя, никогда не будет хорошей идеей. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана только замаскирует проблему первого обратного клапана и вызовет гидравлический удар и возможное загрязнение в процессе.
Циклическое включение и выключение насоса — это то, что разрушает обратные клапаны и большую часть другого оборудования в насосной системе. Захлопывание обратного клапана из полностью открытого положения, когда насос периодически работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в насосной системе значительно сокращает количество циклов насоса, что увеличивает срок службы обратного клапана и всех других компонентов системы. Клапан остановки цикла также находится в положении 1 гал/мин, не полностью открыт, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 галлон в минуту, что соответствует ширине листа бумаги, не полностью открытый, когда насос отключается. Это означает, что несколько раз, когда стопорный клапан цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.
Несколько обратных клапанов хорошо работают на бумаге, но вызывают множество проблем в реальном мире.
Проблемы с водой? 7 предупреждающих знаков о воде в колодце Как устранить неполадки
Научитесь быстро устранять проблемы с водой!
Типичный современный жилой колодец является удивительным ресурсом и может много лет давать превосходную воду при минимальном обслуживании. Большинство скважин могут работать в течение многих лет без обслуживания.
Тем не менее, домовладельцы иногда не осознают, что их колодец требует обслуживания и текущего ремонта, пока не становится слишком поздно.
Общие вопросы, которые мы получаем о проблемах с водой из колодца, включают в себя такие вещи, как симптомы плохого давления в баке, как я могу это исправить? Почему бурлит вода в колодце? Мне нужна помощь в устранении неполадок резервуара высокого давления.
Хорошей новостью является то, что есть некоторые контрольные признаки, которые предупредят вас о проблемах с водой в колодцах и резервуарах высокого давления. Есть простые шаги, которые вы можете предпринять, чтобы устранить проблемы с водой.
Как работает типичная скважинная насосная система
Типичный колодец для воды в жилом доме обычно имеет погружной насос, который подает воду прямо в дом.
В некоторых скважинах есть насосы, называемые «струйными насосами», расположенные на поверхности или в верхней части скважины. Большинство скважинных насосов используются в сочетании с напорным резервуаром.
Целью насосной системы скважинной воды является поддержание постоянной подачи воды под давлением в дом и систему трубопроводов. Для поддержания давления воды скважинный насос включается и выключается реле давления.
Обычно это означает, что насос включается, когда реле давления определяет, что давление находится в нижней точке («точка включения»), и выключается в заданной точке высокого давления («точка отключения»). . В некоторых системах нет простого переключателя давления включения и выключения. В этих системах есть датчик давления, который работает с контроллером, позволяя насосу более или менее качать по постепенному методу, называемому системой «постоянного давления».
В этой системе используется насос с регулируемой скоростью, который позволяет двигателю насоса вращаться быстрее или медленнее и перекачивать воду быстрее или медленнее в зависимости от датчика давления. Они становятся все более популярными, но наиболее распространенной является простая система включения и выключения насоса, в которой используется простое реле давления.
7 предупреждающих знаков, связанных с проблемами с водой:
1. Скважина качает воздух, дебит скважины снижен
2. Скважина выкачивает песок или большое количество наносов
3. Низкое давление воды (симптомы гидробака)
4. Счета за электроэнергию взлетели до небес
5. Качество воды изменилось
6. Растворенные газы или пузырьки и воздух в колодезной воде
7. Реле давления и насос постоянно включаются и выключаются
1. Скважина качает воздух
Определенные проблемы с колодцем проявляются через несколько лет. Хорошим примером является ситуация, когда вы включаете кухонный кран и выбрасываете смесь воздуха и воды. В худшем случае уровень грунтовых вод упал до уровня скважинного насоса или ниже него, и насос всасывает воздух в какой-то момент во время цикла насоса.
Другой причиной является поломка отводной трубы колодезного насоса (труба, соединяющая насос с верхней частью колодца и системой водоснабжения). Капельные трубы изготавливаются либо из железной трубы, либо из пластикового ПВХ, либо из полипропиленовой трубы. Они могут сломаться/корродировать и образовать трещины или даже, в некоторых случаях, развалиться, что приведет к всасыванию воздуха. Проблемы такого рода должны быть рассмотрены и устранены квалифицированной скважинной или насосной компанией.
2. Скважина выкачивает песок или большое количество осадка
Если из вашей скважины внезапно начинает выкачиваться песок, это часто является признаком того, что скважина заилена или заполнена песком и илом. Как правило, скважинный насос устанавливается так, чтобы он находился не менее чем в 10-20 футах от дна скважины.
При включении насоса уровень воды в колодце может опускаться ниже отметки. Если насос находится на дне колодца, песок и осадок могут быть засосаны.
Другими причинами появления песка в воде могут быть разрушение экрана колодца и попадание песка или отложений из гравийной набивки вокруг экрана колодца.
Песок может быстро изнашивать клапаны насоса и заполнять дно скважины песком. В любом случае внезапное появление песка не является хорошим признаком, и требуется устранение неполадок.
Песок можно удалить из воды перед напорным резервуаром или резервуаром для хранения с помощью уловителя песка и осадка или сетчатого фильтра 60 меш с автоматическим продувочным клапаном.
3. Низкое давление воды
Отсутствие воды в колодце может быть вызвано многими причинами низкого давления воды, в том числе отказом скважинного насоса, заеданием обратного клапана, частично закрытым или неисправным затвором/шаровым клапаном и протечкой/неисправностью гидробака. В некоторых случаях железобактерии забивают ниппель трубы, ведущий к реле давления, в результате чего реле давления неправильно измеряет давление.
Если в скважинной воде обнаружено высокое содержание железобактерий, ваш насос и/или фильтр скважины могут засориться железобактериями. Очистка скважины специальным раствором, предназначенным для удаления железобактерий, шлама и накипи, часто может восстановить скважину до лучшего состояния.
В некоторых скважинных системах давление часто устанавливается таким образом, чтобы оно включалось при 30 фунтов на квадратный дюйм и отключалось при 50 фунтах на квадратный дюйм. Для современных домов и бытовой техники это давление может быть слишком низким. Часто можно поднять давление, поэтому насос включается при давлении от 40 до 50 фунтов на квадратный дюйм и выключается при давлении от 60 до 70 фунтов на квадратный дюйм, обеспечивая адекватное давление воды в доме.
Реле давления часто можно отрегулировать, чтобы приспособиться к этому более высокому давлению, предполагая, что скважинный насос и скважина могут без проблем работать при более высоком давлении. Давление воздуха внутри гидробака необходимо отрегулировать, если реле давления отрегулировано.
4. Счета за электроэнергию взлетели до небес
Когда насос изнашивается или забивается песком, илом или железосодержащими бактериями, он должен работать намного усерднее, чем если бы он был в хорошем состоянии.
Это переутомление может привести к увеличению затрат на электроэнергию. Еще одна распространенная причина высоких счетов за электроэнергию — неисправность обратного клапана в скважине. Это позволяет воде из напорного резервуара стекать обратно в колодец. Это позволяет воде из напорного резервуара стекать обратно в колодец, снижая давление и сигнализируя реле давления, чтобы снова включить насос и создать давление в напорном резервуаре. Это включение и выключение может происходить каждые несколько минут и, по существу, позволяет скважинному насосу работать практически 24 часа в сутки, вызывая высокие счета за электроэнергию.
5. Качество воды изменилось
Если вы заметили резкое изменение качества воды, это может указывать на то, что что-то случилось с шахтой колодца, корпусом, насосом или отводной трубой. Внезапные проблемы, такие как большое количество песка, осадка, запаха или цвета, также могут указывать на то, что поверхностная вода проникла или просочилась в ваш колодец.
Лучшее, что можно сделать, если качество воды в вашем колодце резко изменится в течение нескольких дней, – это сдать воду на анализ. Если вы заметили сильное падение давления воды или увидели большое количество песка или песка, вам следует обратиться к специалисту по колодезной воде, например, к местному бурильщику скважин или лицензированному подрядчику по ремонту насосов.
Если у вас нет местного подрядчика по строительству колодцев, можно начать с www.wellowner.org, службы Национальной ассоциации подземных вод.
6. Растворенные газы или пузырьки в воде
Воздух растворен в воде или выплескивается из крана большими хлопьями?
Эти проблемы с водяными скважинами должны быть исследованы и устранены профессиональным подрядчиком по скважинам или насосам.
Уровень воды в некоторых случаях в норме, нет трещин на трубах и фитингах. Некоторые грунтовые воды содержат различные типы газа. Эти газы могут быть растворены в воде, но позже они выходят из раствора и вызывают выброс воды из крана.
Эти типы газов могут быть двуокисью углерода, метаном, сероводородом или другими газами. Такие газы могут быть вредными и вызывать серьезные проблемы с безопасностью и здоровьем. Если это постоянная проблема, скважину обычно можно обработать для удаления этих газов с помощью систем аэрации и дегазации.
7. Реле давления и насос непрерывно включаются и выключаются
Утечка в доме может вызвать эту проблему с водой, поэтому скважинный насос работает постоянно. Это также может быть связано с коррозией корпуса водяной скважины, вкладыша или экрана, что приводит к образованию отверстий. Отверстия могут пропускать воду нежелательного качества в колодец. Ищите протекающие клапаны смыва унитаза, системы обратного осмоса, железные фильтры и другие системы фильтров обратной промывки, которые могут выйти из строя.
Распространенной причиной является неисправный обратный клапан. Обратный клапан или обратный клапан предотвращает попадание воды из напорного резервуара обратно в скважину после того, как в ней создается давление воды.
Если клапан выходит из строя, вода течет обратно в колодец, а реле давления снова включает насос. Это включение и выключение может происходить каждые несколько минут и, по существу, позволяет скважинному насосу работать практически 24 часа в сутки, вызывая высокие счета за электроэнергию. Замените обратный клапан, и проблема решена.
Другой очень распространенной проблемой является потеря давления воздуха в гидробаке. Это легко проверить. Отключите питание скважинного насоса и пропустите воду после напорного бака или в дом, пока не останется давления воды. С помощью манометра проверьте клапан Шредера в верхней части ресивера. Оно должно быть на 2 фунта на квадратный дюйм меньше, чем давление включения или более низкого давления. Если ваш колодец включается при 30 и выключается при 50 PSI, в нем должно быть 28 PSI.

Что проверить:
Изменение качества воды, часто сопровождающееся внезапным появлением в воде осадка.
Разрушение уплотнения кольцевого пространства или обсадной колонны
Железобактерии или сульфатредуцирующие бактерии (биологическое обрастание)
Изменение качества воды, например, цвета, запаха (например, тухлого яйца) или вкуса. Проверьте внутреннюю часть бачка унитаза на предмет скопления слизи и осмотрите насос.
Загрязнение из искусственных источников
Изменения качества воды по цвету, запаху или вкусу. Сравните результаты регулярных анализов воды на наличие изменений.
Ограниченная протяженность водоносного горизонта/Уменьшенное пополнение водоносного горизонта
Повышение содержания таких компонентов, как жесткость, железо, марганец и сульфат. Сравните результаты исходных анализов воды на наличие изменений. Также может произойти изменение вкуса и цвета воды.
Как исправить предупреждающие знаки о воде из колодца:
Проконсультируйтесь с лицензированным буровым подрядчиком о возможном ремонте. Могут потребоваться альтернативные строительные материалы.
Рассчитайте индекс насыщения Ланжелье, чтобы определить коррозионный потенциал воды.
Определите и удалите источник загрязнения.
Сделать анализ воды, чтобы убедиться, что ее можно пить
Установка систем очистки для удаления песка либо в скважине, либо перед напорным резервуаром.
Для удаления избыточных газов в воде установить систему аэрации и дегазации.
Шоковая хлорированная вода и трубопроводная система.
Как выполнить поиск и устранение неисправностей резервуара высокого давления?
1. Отключите питание скважинного насоса.
2. Сбросьте давление в трубах, открыв нагрудник или кран.
3. Проверьте давление воздуха в ресивере с помощью манометра на воздушном клапане ресивера.
4. Добавляйте воздух в гидробак до тех пор, пока давление воздуха не станет на 2 фунта на квадратный дюйм меньше, чем давление включения или более низкое давление на реле давления.
5. Включите скважинный насос.
6. Откройте кран или нагрудник и пустите воду, пока она не станет чистой.
Каковы некоторые симптомы плохого давления в баке?
1. Если вы проверяете давление воздуха на воздушном клапане в верхней части напорного бака, и вода выходит (неисправна камера напорного бака)
2. Реле давления быстро включается и выключается, указывая на то, что ресивер нуждается в воздухе или неисправен.
3. Ваш напорный бак имеет чрезмерную ржавчину или коррозию снаружи.
4. Ваш гидробак протекает.
Почему в моем гидробаке теряется давление?
1. Если у вас есть стандартный напорный бак с пневматической камерой, это почти всегда указывает на то, что камера внутри бака разорвалась. Как правило, они не подлежат обслуживанию, и гидробак необходимо заменить.
2. В некоторых случаях воздушный клапан в верхней части бака может протекать и нуждается в обслуживании.

Engineering of Water Systems – Water Well Journal
Часть 17(d) – Механическое проектирование, клапаны, часть 4
Автор Ed Butts, PE, CPI
оборудование, используемое в крупных системах водоснабжения, с обзором типов трубопроводов, конструкции и методов защиты труб, а также запорной и дроссельной арматуры. В этом месяце мы обсудим обратные клапаны и воздушные/вакуумные выпускные клапаны. Наша серия завершится обзором регулирующих клапанов в июле.
Обратные клапаны
Обратные клапаны представляют собой механические клапаны одностороннего действия, используемые в большинстве насосных установок. Их использование заключается в ограничении потока жидкости в системе только в одном направлении, и в принципе они представляют собой простые в эксплуатации клапаны.
Они классифицируются как односторонние распределители, т. е. имеют два отверстия в корпусе: одно для входа жидкости, а другое для выхода жидкости. Поток жидкости в нужном направлении открывает клапан, в то время как нулевой перепад давления и/или изменение направления потока заставляют клапан закрыться.
Они используют давление на входе или выше по потоку, чтобы открыть клапан, а затем автоматически закрываются, когда поток либо прекращает движение вперед, либо давление выравнивается с обеих сторон клапана, либо результирующая сила на выходе, благодаря подпружиненному закрытию от 1 до На 5 фунтов выше, чем сила вверх по потоку, предотвращает реверсирование потока через клапан.
Обратные клапаны обычно не требуют питания для работы, а также не требуют регулярного внимания или технического обслуживания. Они являются обязательным клапаном в большинстве систем водоснабжения и водоотведения, а также в большинстве промышленных и ирригационных систем.
Без обратных клапанов жидкость, перекачиваемая на большую высоту, возвращалась бы к источнику всасывания или воды, как только насос отключался. В некоторых случаях это реверсирование потока может привести к обратному вращению насоса и привода и привести к повреждению обоих, если устройство перезапустится во время обратного вращения.
Проблемы с обратными клапанами и потенциальные проблемы начинаются с нормального износа диска и седла клапана, вплоть до ненормального износа и выхода из строя, вызванных чрезмерной скоростью, песком, ударами или экстремальными циклами.
Наиболее распространенными аномалиями с обратным клапаном являются захлопывание клапана при пуске или остановке насоса, неполное или частичное открытие при включенном насосе и неполное или частичное закрытие при выключенном насосе.
Типичный обратный клапан полностью закрывается за счет силы тяжести, силы пружины и обратного потока.
Во время остановки насоса часто возникает возможность захлопывания обратного клапана. Когда насос останавливается, сила тяжести и обратный поток могут захлопнуть обратный клапан. Поскольку жидкость несжимаема, она создает давление или ударную волну, более известную как гидравлический удар.
Жидкость продолжает течь вперед и назад до тех пор, пока потери на трение не рассеют волну давления и давление не упадет до статического уровня. Захлопывание обратных клапанов может вызвать серьезные скачки давления в системе, от незначительных неудобств, вызывающих дребезжание труб, до серьезных состояний, которые могут привести к повреждению оборудования и разрыву труб.
Многие считают, что именно так работают обратные клапаны, поскольку «что бы мы ни делали, они захлопнутся». Обычно это не так. Настоящая причина проблем с захлопыванием обратного клапана связана с неправильным размером и выбором, а не с типом клапана.
Типы обратных клапанов
Различные типы и типы обратных клапанов демонстрируют различные значения обратного ускорения и безударных характеристик. Выбор обратного клапана на линии системы не должен осуществляться путем простого выбора клапана без захлопывания в качестве обратного клапана по умолчанию, а путем адаптации обратного клапана к динамике водной системы.
Например, глубинная насосная установка, использующая вертикальный турбинный насос (ВТН) без обратного стояка или обратного клапана, будет демонстрировать гораздо более высокую тенденцию к обратному потоку и ускорению, как только насос будет отключен. Это приведет к откачке воды из колонны насоса и опорожнению колонны через чаши насоса, а не через ту же скважину с погружным скважинным насосом, оснащенным обратным клапаном стояка, который закрывается сразу после отключения насоса и удерживает воду внутри стояка. колонна.
Этот тип системного несоответствия демонстрирует, что, хотя обычный поворотный обратный клапан может удовлетворительно работать в установке с погружным насосом, вероятность обратного потока в установке VTP значительно увеличивает вероятность гидравлического удара.
Наиболее распространенные типы встроенных обратных клапанов, используемых в скважинных или бустерных насосах, показаны на рисунке 1. Степень обратной скорости и графическое воздействие на систему водоснабжения от динамических характеристик различных типов обратных клапанов показаны на рисунке 2 (Баллун 1997).
Даже с обратным клапаном надлежащего типа многие случаи гидравлического удара могут возникать из-за внезапного отказа насоса во время мгновенного отключения питания или нормальной работы насоса без метода перехода потока, когда вся скорость потока от одного насоса или объекта изменяется в течение дело всего нескольких секунд.
Наиболее серьезным примером гидравлического удара во время сбоя питания часто является результат заклинивания обратного клапана или реверсирования потока.
В случае реверсирования потока во время нормальной работы жидкость в трубопроводе приобрела поступательный импульс в результате передачи энергии насосом жидкости (рис. 3а). Когда происходит внезапный сбой питания, перекачиваемая жидкость сохраняет ту же тенденцию к продолжению неослабевающего движения вперед благодаря импульсу, сообщаемому ее кинетической энергией.
Этот импульс может привести к ситуации, когда прекращение подачи энергии насосом может привести к тому, что внутри трубопровода образуется область или зона отрицательного или пониженного давления, непосредственно примыкающая к насосу и ниже по потоку из-за физического разделения молекулы жидкости или сдвигающее действие жидкости внутри трубопровода (рис. 3b).
Жидкость в конечном итоге больше не может поддерживать свой поступательный импульс из-за комбинированного эффекта от сопротивления, создаваемого силами гравитации, и потери энергии, развиваемой насосом. Жидкость быстро меняет направление обратно к насосу, чтобы уменьшить зону пониженного давления, образовавшуюся в результате отделения жидкости (рис. 3с).
Часто из-за более высокого давления, существующего на напорной стороне насоса, в сочетании с вакуумным эффектом этого пониженного давления, жидкость может развить чрезвычайно высокую составляющую обратной скорости, необходимую для устранения этой пустоты менее чем за секунду. Когда обратный поток сталкивается с границей, такой как диск обратного клапана, сила, создаваемая этой внезапной остановкой потока, приводит к знакомому шуму захлопывания, который может привести к разрушительным силам вплоть до разрыва труб или фитингов (рис. 3г).
Это мгновенное изменение энергии — от кинетического состояния до энергии давления — приводит к одной из причин знакомого явления, известного как гидравлический удар. Этот внезапный всплеск высокого давления продолжается взад и вперед внутри трубы, поскольку волна давления колеблется внутри трубы до тех пор, пока упругие свойства внутренней стенки трубы не начнут уменьшаться, а силы трения в конечном итоге рассеивают оставшуюся энергию (рис. 3e).
Наилучший способ предотвратить проблемы такого типа — адекватная профилактика с использованием безотказных или бесшумных обратных клапанов. Этот тип обратного клапана, популярный при обслуживании скважинных насосов, имеет относительно короткое расстояние хода, которое не зависит от силы тяжести для закрытия. Это, наряду с запасенной силой от пружины сжатия, заставит клапан полностью закрыться при небольшом перепаде давления, возникающем на каждой стороне клапана, прежде чем реверсирование потока может начаться при перепаде менее 0,5 фунта на кв. глава).
В других типах систем иногда желательно обеспечить обратный поток через клапан перед полным закрытием. В этих случаях клапан часто оснащается и амортизируется демпфером, устройством с воздушной или масляной амортизацией, которое обеспечивает начальное быстрое закрытие примерно до 75–90% полного закрытия с последующим медленным и упорядоченным закрытием оставшегося хода. чековой заслонки. Это также предотвращает захлопывание внутренних компонентов клапана, обеспечивая контролируемую скорость закрытия.
При использовании обратного клапана с поворотным или наклонным диском часто требуется внешний доступ к диску обратного клапана, поэтому клапан может быть оснащен утяжеленным внешним рычагом или пружиной для быстрого закрытия клапана.
Любой из этих методов может значительно уменьшить степень развивающегося гидроудара за счет предотвращения любого ускорения перекачиваемой жидкости в обратном направлении.
Еще один тип обратного клапана, который используется в некоторых бустерных насосах или самотечных системах, работает противоположным образом. Клапан остается полностью открытым после выключения насоса. Это позволяет потоку продолжать свое движение вниз по течению вместе с добавлением жидкости из напора, поступающего из источника через неработающий насос для предотвращения разделения колонны, а затем с помощью внешнего управления, которое медленно закрывает главный клапан, так что время закрытия расширен.
Этот тип применения может использоваться со многими системами подкачивающих насосов в качестве байпаса вокруг насоса для обеспечения маршрута воды с низкими потерями напора или на нагнетании насоса.
Размер и выбор
Необходимо выбрать наиболее подходящий размер и тип обратного клапана, чтобы обеспечить наилучшие рабочие характеристики и срок службы. Клапан меньшего размера вызовет более высокие потери давления и создаст чрезмерный шум и вибрацию. Слишком большой размер клапана может привести к преждевременному износу и выходу из строя внутренних компонентов клапана.
Выбор наилучшего клапана обеспечит надлежащий поток, оптимизирует общую эффективность и повысит целостность и долговечность любой системы обработки жидкостей.
Обратные клапаны часто выбираются исключительно исходя из размера трубы и максимально возможной скорости потока.
Хотя вы можете захотеть пропустить через клапан как можно больше жидкости, это не всегда является лучшим или наиболее желательным. Фактически, условия потока должны определять внутреннюю работу обратного клапана, поскольку диск расположен непосредственно на пути потока.
Если потока недостаточно, чтобы держать диск клапана полностью открытым, диск будет трепетать и двигаться вверх-вниз или по кругу в потоке, что приведет к преждевременному износу внутренних компонентов, возможности быстрого выхода из строя и более высокому давлению уронить. При выборе универсального обратного клапана необходимо учитывать следующие элементы:
Размер трубопровода (использование размера линии, полный или уменьшенный порт?)
Данные по применению (характеристики жидкости, включая вязкость, наличие абразивов и температуру)
Высокие, расчетные (оптимальные) и низкие скорости потока с соответствующими перепадами давления (в футах напора или фунтов на квадратный дюйм)
Потенциал кавитации и сопротивление при высоких скоростях или перепадах давления
Тип материала сиденья (трима) (резина, бронза, нержавеющая сталь, стальной сплав и т. д.)
Допустимая ориентация установки (горизонтальная или вертикальная)
Торцевые соединения (фланцевые, резьбовые, с пазами, межфланцевые, плоские, под приварку и т. д.)
Номинальное давление (чаще всего 125 или 250 фунтов)
Химическая совместимость материала с жидкостью (чугун, сталь, ПВХ и т. д.)
Возможность гидравлического удара и предотвращение (короткий ход диска, закрытие с помощью пружины, амортизация и т. д.)
Допуск на герметичность/утечку.
Чтобы правильно подобрать размер обратного клапана, необходимо либо учитывать значение K клапана относительно скорости через клапан в уравнении Дарси, либо значение коэффициента расхода (Cv) (определяемое как расход в галлонах США воды в минуту при 60°F, который будет проходить через клапан с результирующим перепадом давления 1 фунт/кв. дюйм), чтобы можно было настроить обратный клапан в соответствии с применением.
Это включает изменение расстояния, на которое диск проходит от закрытого до полностью открытого положения. Эти значения показаны для типовых обратных клапанов в Таблице 1. Когда диск клапана стабилен и полностью открыт или закрыт относительно седла, обычно не возникает никаких колебаний, вибрации или чрезмерной вибрации.
Опять же, простые проблемы с обратным клапаном, если их игнорировать, могут привести к более серьезным проблемам с системой, если их не устранить в ближайшее время. Две наиболее очевидные из этих проблем — захлопывание и неполное открытие или закрытие.
Диагностика захлопывания обратного клапана, как правило, вызванного гидравлическим ударом из-за слишком быстрого изменения скорости трубопровода, обычно проводится не более чем прослушиванием клапана и наблюдением за колебаниями давления ниже по потоку во время запуска или остановки насоса. Неполное закрытие или открытие обнаруживается путем наблюдения за клапаном и системой во время работы насоса.
В любом случае причина часто связана с чрезмерным износом компонентов внутри самого клапана. Захлопывание обратного клапана обычно является результатом того, что жидкость частично или полностью меняет направление прохождения через клапан перед его закрытием. Когда клапан, наконец, закрывается, скорость этого обратного потока может быть достаточно высокой, чтобы привести к знакомому и громкому хлопку, когда диск клапана в конечном счете входит в зацепление с седлом.
Это событие может привести к серьезным, если не катастрофическим, последствиям для насоса или системы в зависимости от расположения клапана и величины повышения давления. В некоторых случаях повышение давления в результате такого внезапного закрытия может привести к разрыву трубопровода или корпуса насоса.
В других случаях реверсирование потока через насос может быть достаточным, чтобы вызвать реверсивное вращение насоса и двигателя на низкой скорости. Если агрегат перезапустится в этом обратном состоянии, результирующая нагрузка на насос и двигатель, скорее всего, приведет к полному отказу агрегата.
Решение этой проблемы, как правило, простое — остановить обратный поток жидкости до того, как он начнется. Это часто делается с помощью подпружиненного клапана с коротким ходом диска. Пружина предназначена для полного закрытия клапана при нулевой скорости, предотвращая реверс потока, до он может запуститься.
Этот тип клапана называется бесшумным обратным клапаном и обычно используется в системах водоснабжения.
Большинство поворотных обратных клапанов (рис. 1B) особенно подвержены этой проблеме. Однако это часто можно исправить, добавив внешнюю пружину или противовес на рычаг внешнего клапана.
Неполное открытие или закрытие обратного клапана почти всегда требует снятия, осмотра и ремонта внутренних компонентов клапана. Неполное открытие обратного клапана может привести к уменьшению потока в системе.
Обратные клапаны имеют расчетное давление срабатывания, которое представляет собой минимальное давление на входе, необходимое для открытия или срабатывания. Клиенты могут точно соответствовать требованиям применения благодаря множеству различных типов клапанов. Проверка этого выполняется путем установки манометров сразу с обеих сторон клапана. В большинстве случаев перепад давления между двумя сторонами обратного клапана должен быть менее
2 фунта на кв. дюйм и менее 5 фунтов на кв. дюйм практически в каждом случае и скорости потока.
Затем можно сравнить давление на входе с данными кривой насоса, чтобы определить разницу с фактическим напором насоса. Значительная разница в давлении является поводом для исследования и подтверждения перед подозрением на сам насос.
В то время как неполное открытие клапана, как правило, не является причиной для немедленной тревоги, в случае неполного закрытия клапана верно обратное. Эта ситуация может привести к полному отказу клапана за короткое время, что приведет к полному выходу из строя насосной установки из-за проблем с реверсированием полного потока, как описано ранее.
Несмотря на то, что обратные клапаны бесшумного типа (рис. 1G) обеспечивают значительные преимущества в большинстве применений для перекачки воды, предотвращая (или, по крайней мере, уменьшая) захлопывание или гидравлический удар, компоненты клапана являются внутренними и, к сожалению, их нелегко проверить на предмет износа.
Малый ход диска, хотя и является преимуществом при гидравлическом ударе, может привести к износу вдоль направляющих поверхностей штока, которые не видны при внешнем осмотре. Этот износ, если он станет чрезмерным, может привести к смещению диска, вызывая флаттер и/или неполное закрытие.
Периодическая проверка внутренних компонентов клапана, которые требуют вывода из эксплуатации, рекомендуется на критических установках с высоким давлением или расходом, чтобы избежать этого.
Обратные клапаны для погружных скважинных насосов
Обратные клапаны, используемые в скважинах в качестве обратных клапанов стояка, требуют выбора и конструктивных соображений, отличающихся от наземных клапанов. Чтобы обеспечить достаточную прочность и давление, многие обратные клапаны стояка используют стандартные тарельчатые устройства и изготавливаются из корпусов из ковкого чугуна и внутренних компонентов из стали, как показано на рис. 4а.
Другим уникальным фактором является физический размер клапана, особенно для погружных насосных установок. Обратные клапаны, используемые в скважинах фиксированного диаметра, должны иметь возможность физически помещаться в скважину, в то же время вмещая отводной кабель и любую другую скважинную трубу или устройства. Это может быть сложной задачей, когда необходимо обеспечить высокие дебиты из небольших скважин.
Например, рассмотрим 1000 галлонов в минуту из 12-дюймовой скважины, где используется 8-дюймовый обратный клапан из углеродистой стали и внутренние детали заслонки (см. рис. 4b).
Вторым важным фактором является сила. Обратные клапаны, используемые в водяных скважинах, часто должны выдерживать внутреннее давление до 1000 фунтов на квадратный дюйм, а также должны выдерживать значительный вес насоса, двигателя, отводной трубы, воды и кабеля, установленного под клапаном. Это означает, что клапан должен обладать достаточной прочностью как по конструкции корпуса, так и по прочности резьбы. Обычно это ограничивает выбор конструкцией из ковкого чугуна или стали, хотя термопласты способны выдерживать ограниченный вес.
Далее идет тип потоков. Обратные клапаны, используемые для обслуживания глубоководных погружных насосов, должны быть способны выдерживать вес насоса, двигателя, отводной трубы и кабеля, а также воды под клапаном, сопротивляясь крутящему моменту во время запуска и ускорения двигателя без отвинчивания или ослабления.
При прямолинейном пуске с двигателями большой мощности этот крутящий момент может создавать крутящий момент в несколько сотен футо-фунтов.
Как правило, при условии достаточной глубины резьбы и зацепления, коническая резьба с конусностью 3/4 дюйма на фут с восемью резьбами на дюйм при номинальных размерах 2,5 дюйма и более используется для обеспечения осевой прочности конструкции и устойчивости к возможному отвинчиванию.
В некоторых случаях для труб диаметром более 12 дюймов используется прямая резьба со штифтовым или прихваточным швом для обеспечения эквивалентного сопротивления.
Наконец, различные условия, связанные с переменным потоком. Когда погружная насосная система спроектирована и рассчитана на определенный расход, но будет работать с переменным расходом и использует частотно-регулируемый привод, регулирующий клапан или другие средства для обеспечения условий переменного расхода, внутренние детали клапана, особенно диск, могут испытывать встроенный флаттер из-за неполного открытия.
В зависимости от клапана это может привести к вибрации, износу внутренних направляющих на диске и корпусе и преждевременному выходу из строя. В этих случаях, особенно если ожидаемая скорость низкого расхода составляет менее 50 % расчетного расхода, может потребоваться использование специального дискового стабилизатора или буфера, или клапан/седло с V-образным отверстием.
На рис. 4c показан пример обратного клапана стояка, предназначенного для обслуживания глубоководных погружных насосов с частотно-регулируемым приводом, вместе с отламывающейся заглушкой, позволяющей опорожнить отводную трубу перед подъемом устройства. Это может существенно снизить вес установки и уменьшить воздействие и потенциальный ущерб от воды из труб, заполненных водой.
Воздушные и вакуумные выпускные клапаны
Двухфазный поток (воздух и вода) под давлением в гидравлической системе может быть сложным состоянием, которым трудно управлять. При объединении в поток жидкости присущее воде отсутствие сжимаемости в сочетании с сжимаемостью вовлеченного воздуха создают решение с непредсказуемыми состояниями, которые могут повлиять на гидравлическую насосную или транспортную систему.
Это требует отделения и удаления воздуха из системы, когда это возможно. В трубопроводе или насосной системе есть три основных источника воздуха.
Первый источник возникает при запуске. Трубопровод содержит воздух, который необходимо транспортировать и откачивать во время заполнения. По мере заполнения трубопровода большая часть воздуха будет выталкиваться вниз по течению и выпускаться через гидранты, продувочные устройства и другие механические устройства.
Однако значительный объем этого воздуха будет скапливаться в высоких или закрытых точках системы. Захваченный воздух может иметь серьезные последствия для работы и эффективности системы. Поскольку воздушные карманы собираются в высоких точках, возникает ограничение потока, что приводит к ненужным потерям напора и потреблению энергии.
Как показано на рисунке 5, захваченный воздух образует длинный карман вдоль спуска трубы с постоянной глубиной (d). Поскольку воздух находится под одинаковым давлением вдоль воздушного кармана, можно показать, что потеря напора равна вертикальной высоте кармана или размеру (H). Трубопровод с большим количеством воздушных карманов может создать достаточное ограничение, чтобы остановить весь поток.
Кроме того, из-за движения воздушных карманов могут возникать внезапные изменения скорости. При прохождении через ограничение на линии, такое как регулирующий клапан, смещенный воздушный карман может вызвать скачки напряжения или гидравлический удар. Гидравлический удар может повредить оборудование или ослабить фитинги и вызвать утечку.
Наконец, коррозия материала трубы ускоряется при воздействии на нее воздушной полости, что может привести к преждевременному выходу из строя трубопровода.
Второй источник имеет дело с естественно растворенным в жидкости воздухом. Вода обычно содержит около 2% воздуха по объему, исходя из нормальной растворимости воздуха в воде. Этот растворенный воздух обычно отделяется от воды при повышении температуры или падении давления жидкости, что происходит в высоких точках из-за увеличения высоты.
Во время работы возникает третий источник воздуха. Воздух может попасть в систему через такое оборудование, как насосы, фитинги и клапаны, особенно при наличии вакуума.
Захваченный воздух в трубопроводе может иметь серьезные последствия для работы и эффективности системы. Поскольку воздушные карманы собираются в высоких точках, возникает ограничение потока, что приводит к ненужным и более высоким потерям напора. Трубопровод с многочисленными воздушными карманами может создать достаточное ограничение, чтобы остановить весь поток. Быстрые изменения скорости также могут происходить из-за внезапного движения воздушных карманов. При прохождении ограничения в
линии, такой как регулирующий клапан, смещенный воздушный карман может вызвать скачки напряжения или гидравлический удар, которые могут повредить оборудование, ослабить фитинги и вызвать утечку.
Наконец, коррозия материала трубы ускоряется при воздействии на нее воздушной полости, что может привести к преждевременному выходу из строя трубопровода.
Здесь описаны четыре основных типа воздушных клапанов, три из которых определены в стандарте C512 Американской ассоциации водопроводных сооружений (AWWA) для использования в системах водоснабжения и водоотведения. Четыре основных типа воздушных клапанов включают в себя:
Воздушно-вакуумный клапан (стандарт AWWA C512)
Автоматический клапан выпуска воздуха (стандарт AWWA C512)
Комбинированный клапан (стандарт AWWA C512)
Кинетические клапаны выпуска воздуха (в основном используются в ирригационных системах и системах с низким напором).
Воздушные клапаны AWWA, соответствующие стандарту C512, изготовлены из железа или нержавеющей стали с коррозионностойкой отделкой для водоснабжения и водоотведения. Воздушные клапаны для орошения часто изготавливаются из алюминия, ПВХ или нейлона.
Важным моментом является то, что воздушные клапаны имеют другое название и функцию, чем клапаны сброса давления и сброса давления, которые устанавливаются в системах водоснабжения и резервуарах для хранения жидкости для обеспечения защиты от избыточного давления. Предохранительные клапаны включают пилотные устройства с уставками, предназначенными для обеспечения защиты от избыточного давления и/или перенапряжения. (Более подробно это будет обсуждаться в следующем выпуске The Water Works). по размеру отверстия: маленькое и большое.
Воздушные/вакуумные выпускные клапаны (рис. 6a для размеров 2 дюйма и меньше и рис. 6b для размеров 3 дюйма и больше) также используются для быстрого сброса больших объемов воздуха во время заполнения или запуска трубопровода, поэтому они также оснащен большим отверстием. Однако в этом случае они также допускают поступление воздуха обратно в трубопровод во время опорожнения трубы. Таким образом, этот тип клапана часто рассматривается как двухходовой клапан. Это важно, потому что некоторые материалы труб, особенно большого диаметра, тонкостенная сталь или ПВХ, могут легко разрушаться под действием отрицательного давления.
Воздушно-вакуумный клапан имеет полноразмерное отверстие от ½ до 20 дюймов. Благодаря этому клапаны могут выпускать большие объемы воздуха. Клапаны также пропускают большие объемы воздуха, чтобы предотвратить возникновение вакуума в трубопроводе и обеспечить возможность разрыва или опорожнения трубы.
Воздушно-вакуумные клапаны имеют нормально открытую конструкцию, и поплавок в клапане поднимается вместе с уровнем воды, закрывая большое отверстие после выпуска воздуха. И наоборот, когда давление в системе падает ниже атмосферного значения из-за слива, разрыва линии или разделения колонны, поплавок опускается и позволяет атмосферному воздуху снова попасть в трубопровод.
Важно отметить, что при нормальной работе поплавок удерживается в закрытом состоянии за счет давления в трубопроводе и не выпускает скопившийся воздух.
Эти клапаны не имеют механического соединения и из-за отверстия большого диаметра не могут открываться, когда система находится под давлением. Следовательно, необходим автоматический клапан выпуска воздуха, чтобы стравливать любой захваченный воздух во время работы системы.
Другим распространенным применением воздушно-вакуумных клапанов является выпуск вертикальных турбинных или погружных насосов без обратных клапанов. Это необходимо для того, чтобы трубопровод между насосом и обратным клапаном наполнился воздухом и сбросил вакуум при отключении насоса.
При запуске насоса он быстро поднимает столб воды и заполняет стояк насоса. Воздушно-вакуумный клапан выпускает этот захваченный воздух до того, как вода достигает и открывает обратный клапан.
Воздушно-вакуумный клапан подходит для этого применения, поскольку он может быстро вытеснять большие объемы воздуха и закрываться, когда жидкость заполняет клапан. Воздушно-вакуумный клапан размещается в верхней части насосной колонны или стояка, так что при запуске насоса воздух, попавший в трубу, выбрасывается через воздушно-вакуумный клапан.
Клапан в этом случае оснащен дросселирующим устройством, которое представляет собой регулируемое устройство, установленное на выходе воздушного клапана для регулирования расхода выхлопных газов. Поскольку насос может достичь полной скорости за несколько секунд, используется дроссельное устройство для замедления выброса воздуха, предотвращая слишком быстрый подъем воды, попадание в обратный клапан ниже по потоку и вызывая гидравлический удар в колонне насоса.
Еще одним дополнительным устройством для воздушно-вакуумного клапана является медленно закрывающееся устройство. Это устройство обычно используется для трубопроводов, где может произойти разделение колонн. Одной из целей этого устройства является закрытие, когда может возникнуть высокая скорость выхлопа. Он также используется для регулирования скорости выпуска воздушного клапана, чтобы столб воды не ударялся о воздушный клапан и не вызывал гидравлический удар или повреждение воздушного клапана.
Медленно закрывающееся устройство может быть установлено на входе клапанов чистой воды и на выходе клапанов сточных вод, когда может возникнуть разделение колонны или условия вакуума.
Воздух, захваченный или скопившийся в трубопроводе, естественным образом поднимается и собирается в высоких точках системы. Этот захваченный воздух может вызвать отказ насоса, коррозию, проблемы с потоком, гидравлический удар и скачки давления. Ненужный воздух в трубопроводе также заставляет насос работать с более высоким напором, что приводит к дополнительному потреблению энергии.
Автоматический клапан выпуска воздуха постоянно выпускает лишний воздух из системы, обеспечивая плавный и эффективный поток и работу насоса. Этот тип клапана выпуска воздуха работает либо с помощью простого рычажного действия (рис. 6c), либо с помощью составного рычажного действия для более высоких давлений (рис. 6d).
В обоих случаях размер отверстия мал по сравнению с диаметром поплавка. Эта разница в размерах в сочетании с рычагом, обеспечиваемым рычагом, позволяет прижимать игольчатый клапан к седлу при высоких давлениях.
После установки автоматического клапана выпуска воздуха он постоянно работает автоматически для выпуска скопившегося воздуха. Клапаны выпуска воздуха устанавливаются в самых высоких точках напорного трубопровода, где естественным образом скапливается воздух. Пузырьки воздуха медленно мигрируют к клапану, входят в него и вытесняют жидкость внутри, снижая уровень жидкости в корпусе клапана.
Когда уровень падает до уровня, при котором он больше не поддерживает внутренний поплавок, поплавок падает. Это движение оттягивает седло от отверстия, используя преимущество рычага, приводя к открытию клапана и выпуску скопившегося воздуха в атмосферу. По мере выпуска воздуха жидкость снова поступает в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижмется к отверстию, закрывая и герметизируя клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания системы без воздуха.
Третий тип воздушного клапана — это комбинированный выпускной клапан (рис. 6e), который сочетает в себе функции воздухо-вакуумного клапана и автоматического выпуска воздуха. Комбинированный воздушный клапан может быть либо однокорпусным, когда один корпус содержит компоненты автоматического выпуска воздуха и воздуха/вакуума, либо двухкорпусным или вентильным, когда автоматический воздуховыпускной клапан соединен трубопроводом параллельно с воздушный/вакуумный клапан.
Две разные конфигурации выполняют одни и те же функции в тандеме. Однако однокорпусная конструкция может быть более экономичной, тогда как двухкорпусная конструкция может обеспечить большую гибкость конструкции при выборе размеров отверстий.
Некоторые проектировщики трубопроводов используют на трубопроводе только комбинированные воздушные клапаны, поскольку все функции воздушного клапана выполняются одним клапаном. Другие области применения комбинированных воздушных клапанов включают выпускные коллекторы насоса и использование перед устройствами измерения расхода, поскольку комбинированный воздушный клапан автоматически выпускает воздух для повышения точности устройства измерения расхода.
Методы установки воздушных клапанов всех типов важны для обеспечения их надлежащего функционирования. Наилучшие результаты достигаются, когда воздушный клапан монтируется непосредственно в верхнюю часть трубы.
К сожалению, некоторые трубопроводы расположены под проезжей частью, что требует установки воздушного клапана в отдельном своде и на расстоянии от трубопровода. В этих случаях важно, чтобы размер соединительной трубы соответствовал условиям потока и был направлен вверх к воздушному клапану.
Кроме того, трубопровод с удлиненным (со смещением) воздушным клапаном может иметь функцию задержки выпуска воздуха, поэтому для оценки этой конфигурации трубопровода может потребоваться анализ переходных процессов.
В целях технического обслуживания все установки должны иметь запорный клапан, расположенный под воздушным клапаном на соединении с трубопроводом. Кроме того, для облегчения сбора любого воздуха, который может перемещаться по трубопроводу, рекомендуется использовать стояк, по крайней мере, на один-два номинальных размера больше, чем размер входного отверстия воздушного клапана. Это поможет направить воздушный карман в клапан, а также компенсировать смещение соединения.
Спускной клапан, установленный на той же высоте, что и воздушный клапан, также следует использовать для сброса давления в узле и раз в полгода проверять работу воздушного клапана. Если дренажный клапан выпускает воздух, часть автоматического выпуска воздуха воздушного клапана может потребовать обслуживания или ремонта. В противном случае следует наблюдать за воздушным клапаном во время нормальной работы, чтобы убедиться, что он выпускает воздух и закрывается без чрезмерных утечек.
Необходимо соблюдать осторожность при осмотре или обслуживании воздушного клапана. Это связано с тем, что во время работы системы воздушный клапан может выпускать большое количество воздуха под давлением или впускать большое количество воздуха в условиях вакуума.
Оба потенциально могут нанести телесные повреждения. Любое техническое обслуживание воздушного клапана требует закрытия запорного клапана под воздушным клапаном. Но даже при закрытом запорном клапане в воздушном клапане может остаться карман сжатого воздуха. По этой причине необходимо соблюдать осторожность при выпуске воздуха через дренажный клапан или трубную заглушку перед снятием воздушного клапана или его крышки.
Воздушные клапаны обычно устанавливаются на трубопроводе для выпуска и впуска воздуха, чтобы предотвратить условия вакуума и связанные с воздухом выбросы. В Руководстве по стальным трубам WWA A рекомендуются воздушные клапаны в следующих точках вдоль трубопровода:
Верхние точки: Используйте комбинированный воздушный клапан.
Длинные горизонтальные участки: Используйте автоматический выпуск воздуха или комбинированный клапан на расстоянии от 1250 до 2500 футов.
Длинные спуски: Используйте комбинированный воздушный клапан на интервалах от 1250 до 2500 футов.
Длинные подъемы: Используйте воздушный/вакуумный клапан на интервалах от 1250 до 2500 футов.
Уменьшение подъема: Используйте воздушный/вакуумный клапан.
Увеличение наклона вниз: Используйте комбинированный воздушный клапан.
Для длинных горизонтальных участков вдоль трубопровода также следует попеременно использовать автоматический выпуск воздуха и комбинированные воздушные клапаны. Следует отметить, что комбинированные клапаны можно использовать в любом месте вместо автоматических воздухоотводных или воздухо-вакуумных клапанов, чтобы обеспечить дополнительную пропускную способность трубопровода. При использовании тонкостенных стальных, пластиковых или любых потенциально деформируемых труб важно определить, существует ли риск обрушения трубопровода из-за образования отрицательного давления (вакуума) внутри трубы.
Эти общие положения клапанов выпуска воздуха показаны для типичного трубопровода на рис. 7. В большинстве случаев размер клапана выпуска воздуха является оценочным решением, основанным в основном на опыте. Содержание воздуха от 1,2% до 6% может варьироваться и зависит от возможности захвата воздуха из источника воды.
Впускной патрубок клапана выпуска воздуха должен быть как можно большего размера, чтобы максимизировать обмен воздуха и воды внутри клапана. Клапаны меньшего размера могут быть сгруппированы вместе в параллельные клапанные устройства, чтобы обеспечить эквивалентный размер для удовлетворения избыточного требования к выпуску воздуха, особенно при более высоких давлениях.
Для ирригационных систем кинетические клапаны выпуска воздуха/вакуума (рис. 8) помогают защитить систему трубопроводов и поддерживать ее эффективность. В качестве недорогих дополнений эти клапаны часто используют плавающие шары для облегчения вентиляции и используются для быстрого выпуска больших объемов воздуха во время заполнения или запуска, поскольку они оснащены большим отверстием.
Кинетические воздушные клапаны по существу представляют собой двунаправленные клапаны и предназначены для высокопроизводительного сброса воздуха из трубопроводов при первоначальном заполнении и сброса вакуума при опорожнении. Поскольку они предназначены для высокоскоростной вентиляции, этот тип клапана более открыт и подвержен внезапному закрытию из-за силы стремительного воздуха. Поэтому они часто оснащены дросселирующими или медленно закрывающимися устройствами для контроля скорости потока наполнения с противодавлением не более 1–2 фунтов на квадратный дюйм на источниках, скорость наполнения которых нельзя легко контролировать.
Они не функционируют как автоматические клапаны выпуска воздуха и остаются закрытыми после подачи давления. Этот тип воздушного клапана используется во многих ирригационных системах и устройствах на ровной поверхности, где выпуск вакуума и доступ воздуха не являются критическими факторами конструкции.
Размер этих клапанов часто определяется с помощью анализа скорости наполнения, основанного на максимальной скорости наполнения. Следует отметить, что применение этого стиля основано на нулевом противодавлении и отражает максимальную скорость заполнения. Таким образом, любое противодавление, приложенное к клапану, снизит эту скорость. Правильно проведенный анализ скорости заполнения оценивает скорость заполнения линии внутренней (внутренней) областью трубы.
После этого размер клапана определяется на основе типичной или максимальной скорости заполнения данной площади трубы путем применения этих двух значений для получения объема в кубических футах для определения скорости выпуска воздуха.
____________________
На этом мы завершаем этот выпуск The Water Works. Мы вернемся в июле с обсуждением регулирующих клапанов, их применения и конструктивных параметров.
А пока продолжайте качать!
Ссылка
Баллун, Джон. 1997. Методика прогнозирования срабатывания обратного клапана. Журнал AWWA Март.
Эд Баттс, PE, CPI , главный инженер компании 4B Engineering & Consulting, Салем, Орегон. Он имеет более чем 40-летний опыт работы в сфере бурения скважин, специализируясь на проектировании и управлении бизнесом. С ним можно связаться по адресу [email protected].
Обзор обратных и донных клапанов
Обратные и донные клапаны используются в различных областях, в том числе в скважинах. Они просты в использовании и установке, но являются ключевым компонентом общей безопасности вашей помпы. Без обратного или обратного клапана вам может грозить дорогостоящий ремонт. У вас нет на это времени?
В этом посте мы узнаем, что такое обратный клапан и донный клапан и почему они так важны. Возможно, вы сталкивались с обратными клапанами, которые называются обратными клапанами или односторонними клапанами, для простоты в этом посте мы будем называть их обратными клапанами.
Поток жидкости (жидкости или газа) в обратном и обратном клапане может проходить через клапан только в одном направлении. Когда давление на входе клапана увеличивается, например, при запуске насоса, клапан открывается. Когда это давление прекращается, насос останавливается, клапан затем закрывается и предотвращает смену направления потока. Этот процесс автоматический и не требует помощи.
Различные типы
Тип пружины
В обратных и донных клапанах пружинного типа тарелка удерживается на месте с помощью пружины. Давление на входной стороне клапана заставляет тарелку открываться, а пружина сжиматься. Когда это давление спадает, пружина заставляет тарелку вернуться в закрытое положение. Их можно устанавливать как вертикально, так и горизонтально.
Заслонка Тип
Обратные и донные клапаны откидного типа работают под действием силы тяжести. Они используют диск и резиновую или кожаную заслонку, прикрепленную к одной стороне отверстия. Давление со стороны впуска заставляет диск и заслонку открываться, а сила тяжести плюс вес жидкости над заслонкой заставляют ее закрываться. Как правило, они устанавливаются вертикально, но могут быть установлены и горизонтально, если заслонка закрыта.
Тип шара
Этот тип встречается только в обратных клапанах. Вместо использования пружины или заслонки они используют шарик, чтобы предотвратить изменение направления потока. Подробнее о них можно узнать в нашем посте о шаровых обратных клапанах и обратных клапанах.
Обратный клапан
Обратные клапаны
обычно имеют соединения NPT (национальная трубная резьба) с обеих сторон корпуса. Они устанавливаются непосредственно в трубопровод системы. Обратные клапаны обычно просты в использовании и установке и, как правило, недороги. Вы можете найти обратные клапаны из бронзы, латуни, нержавеющей стали, ковкого чугуна или пластика.
Преимуществом установки обратного клапана является увеличение эффективности и срока службы насоса.
Донный клапан
Донные клапаны
обычно имеют соединение NPT на стороне выхода и сетчатый фильтр на стороне входа. Добавление сетчатого фильтра предотвращает засорение нижнего клапана крупными частицами мусора, когда он находится в открытом положении, а также предотвращает повреждение водяного насоса.
Донные клапаны
используются в установках струйных насосов для неглубоких скважин и глубинных струйных насосов. Донный клапан необходимо установить в нижней части трубопровода всасывающей линии скважины. Подобно обратному клапану, донный клапан препятствует обратному вытеканию воды из струйного насоса. Это защищает от потери заливки в системе трубопроводов скважины. Если вы заметили, что в неглубоком колодце больше нет воды, в первую очередь нужно проверить, не нужно ли заменить донный клапан.
Преимущество установки донных клапанов заключается в том, что они гарантируют, что насос не потеряет свою заливку.
Pro Совет: Обратные и донные клапаны имеют стрелки, указывающие направление потока, убедитесь, что они установлены со стрелками в правильном направлении.
Термины для понимания
Давление открытия
Давление срабатывания — это минимальное давление на входе, при котором клапан открывается. Это важно как для обратного клапана, так и для нижнего клапана. Как правило, клапаны рассчитаны на определенное давление срабатывания, поэтому важно знать, какое давление срабатывания требуется на клапане, который вам нужен.
Гидравлический молот
Когда вода течет по системе трубопроводов, вода имеет определенное количество энергии. Как только перекачка прекращается, вода продолжает двигаться, сохраняя ту же энергию, которую нужно каким-то образом поглощать. Поглощение энергии может создать громкий шум или повреждение, которое называется гидравлическим ударом.
Гидравлический удар может разрушить вашу систему трубопроводов или клапаны. Интенсивность гидравлического удара зависит от скорости движения воды в момент остановки насоса. Важно помнить о гидравлическом ударе при выборе размера системы и принятии решения о том, из какого материала должен быть клапан.
Хорошее эмпирическое правило заключается в том, что на каждый фут скорости в секунду создается обратное давление 54 фунта на квадратный дюйм. Например, в 1-дюймовой трубе поток всего 10 галлонов в минуту потенциально может создать противодавление до 370 фунтов на квадратный дюйм при остановке насоса. Имейте в виду, что это не учитывает вес водяного столба в скважине.
Обратные и донные клапаны предназначены для снижения разрушительного воздействия гидравлического удара на трубопроводы и другое оборудование.

Хотя обратные и донные клапаны являются простым продуктом, они оказывают большое влияние. Отсутствие обратного или обратного клапана может привести к значительному повреждению насоса из-за гидравлического удара, что гарантирует дорогостоящий ремонт.
