Скважинный насос с обратным клапаном: монтаж и способы применения
Главная Полезное
Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.
Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.
Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.
Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.
Особенности и способы расположения обратного клапана в системе
Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:
- Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
- Участок перед насосной скважинной системой.
Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.
Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды.
При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.
Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:
- внешняя и наружная резьба,
- из латуни или пластика,
- с фильтром или без и т.д.
Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».
Монтаж обратного клапана: правила и качество
Насос с обратным клапаном устроен довольно просто. В его состав входит:
- корпус,
- пружина,
- диск,
- крышка.
Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало.
На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.
Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.
Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.
При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.
Обратный клапан для воды.
Когда вы приходите в сеть наших магазинов «Мир насосов», то наши консультанты предлагают вместе с насосом приобрести обратный клапан…
29.06.2021
Механизм простой, но выполняет очень важную функцию – стабилизирует поток, предотвращая этим аварийность. Клапан препятствует обратному движению жидкости. Магистраль постоянно заполнена. Вода подается постоянно, в нужном объеме.
Обратный клапан из латуни
Для бытовых целей корпус обратного клапана изготавливают из латуни, которая устойчива к растворенным в воде солям и минералам. Снаружи-гальваническое покрытие. Внутренние элементы отливаются из сплава цинка и меди, или специального полимера. Пружина сделана из специальной пружинной стали с увеличенным сроком службы.
Основные элементы:
-
Корпус: камера для золотника и муфтовое соединения с резьбой.
-
Золотник: состоит из штока, двух тарелок золотника и прокладки.
-
Исполнительная часть: пружина.
Открытие и закрытие обратного клапана происходит, при работе насоса, когда вода проходит сквозь него. Клапан пропускает жидкость по магистрали. При отключении клапан закрывается и не пропускает воду в обратном направлении.
Золотник движется вдоль толкателя (штока) в камере. Поток сжимает пружину и отжимает тарелки в открытое положение.
Когда напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

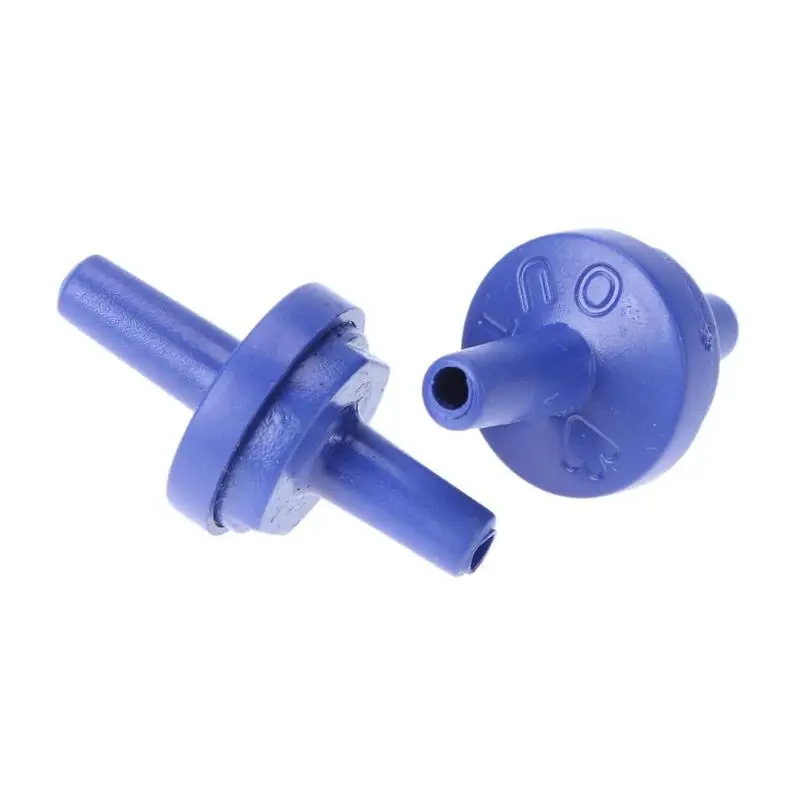

Клапан из пластика
Если система собрана из пластика или полипропилена, то ставятся обратные клапаны из этого же материала
В этом случае поток перекрывается шаром, прижимаемым к седлу клапана. Напор жидкости отжимает шар от седла, открывая проход для воды.
Установка обратного клапана
Скважинный насос
Все специалисты сходятся во мнении, что при монтаже скважинного насоса обратный клапан обязателен.
Место для установки обратного клапана на насосе зависит от типа скважины.
Если у вас абиссинская скважина, то клапан надо установить герметично сразу после попадания в водоносный слой.
Если у вас глубокая скважина, то погружной насос работает за счет созданного вакуума. При выключении насоса клапан наглухо закрывается, скважина переводится в «ждущий режим». Вода удерживается у самой поверхности трубы и не опускается снова вниз. Поэтому при включении насоса сразу начинается подача в трубу. Этим снижается нагрузка на насосное оборудование.
Насосная станция
Чтобы вода при отключении насосной станции не стекала обратно в скважину, и оборудование не работало на «сухой ход» важно установить обратный клапан.
При этом не надо забывать, что это поверхностный насос поднимает воду на высоту примерно 8 м. Если зеркало воды ниже, то агрегат надо установить в кессон или приямок.
Собирается узел. Обязательно устанавливается донный сетчатый фильтр, отсеивающий мелкие камешки, мусор. Соединение проверяется на герметичность, чтобы не было подсоса воздуха. Узел проверяется на исправность.
Важно! Стрелка на корпусе обратного клапана должна совпадать с направлением движения воды.
Следует учесть, что мощность насоса немного уменьшится за счет преодоления сопротивления пружины. Зато агрегат будет работать более экономично за счет того, что не надо постоянно нагнетать давление в системе. Оно создается один раз и потом только поддерживается.
Итак:
Установив такое простое приспособление как обратный клапан, вы решаете сразу несколько задач:
-
-
Сохраните магистраль постоянно наполненной.
-
Убережете дорогостоящее оборудование от сухого хода, скачков давления и продлите срок его эксплуатации.
ведущий бренд в области защиты от загрязнения для систем водоснабжения
НАШИ БРЕНДЫ
| Несколько миллионов поворотных затворов уже установлены профессионалами. |
| Ведущий бренд в области защиты от загрязнения за система распределения воды.  |
| Знаменосец для редукторов давления: гарантированная долговечность и надежность. |
НОВОСТИ
| ОНЛАЙН-ОБУЧЕНИЕ |
| СИСТЕМА ЭЛЕКТРОННОГО ОБУЧЕНИЯ WATTS |
| Доступ к широкому выбору продуктов и решений |
| DIGISCO ™ |
| ОБЛАЧНОЕ РЕШЕНИЕ |
| Упрощение и управление тестированием и контролем рабочего процесса превенторов обратного потока |
| ОБРАТНЫЕ КЛАПАНЫ |
| КОНФИГУРАТОР |
| Ваши критерии для выбора обратный клапан |
| ПОВОРОТНАЯ ЗАСЛОНКА |
| КОНФИГУРАТОР |
| Откройте для себя
дроссельная заслонка адаптировано к вашим потребностям |
| ОТ ВАТТ |
| СПАСИБО |
| Всем за сохранение наша критическая инфраструктура под управлением |
НАШИ УСЛУГИ
| ПЛАНИРОВЩИКИ |
| Поможем выбрать и приобрести товар |
|
| УСТАНОВЩИКИ |
| Поможем с монтажом и пуско-наладкой в полевых условиях |
|
| ОПТОВЫЕ ПРОДАВЦЫ |
| Поможем подобрать и приобрести продукцию для ваших монтажников |
|
Бесшумный обратный клапан – Насосная компания Zoeller
Посетите канал Zoeller на YouTube , где можно найти вебинары, советы, тренинги и видеоролики о продуктах!
Х
Дом
Принадлежности
Привариваемый растворителем ПВХ с обратным клапаном для уменьшения гидравлического удара или более тихой работы вашей водопроводной системы
Найти ближайшего дистрибьютора
- Пружина 1/2 фунта (0,23 кг) «волшебным образом» устраняет гидравлический удар
- Снижает шум двигателя и насоса от водопроводной системы
- Предназначен как для горизонтального, так и для вертикального использования
- Полнопоточная незасоряющаяся установка
- Прочный запорный корпус из ПВХ и компрессионные концевые фитинги
- Привариваемые растворителем концы с муфтами облегчают монтаж
- 30-0044 и 30-0045, без штуцеров, только сварка клеем
- Не требуется нарезание резьбы на трубе
- Номинальное давление при 50 фунтов на квадратный дюйм (115 футов [35 м])
40 фунтов на квадратный дюйм (92 фута [28 м]) для P/N 30-0241 и 30-0242
30 фунтов на квадратный дюйм (69 футов [21 м]) для P /N 30-0243 и 30-0244 - Обратитесь к производителю, если требуется использование при температуре выше 130 °F (54 °C)
- Подходит для установки под крышкой раковины
- Ограниченная гарантия на 1 год
| Артикул Номер | Труба Размер | Клапан Корпус | Масса Каждая | Длина | Коробка Количество |
| Сварка растворителем из ПВХ с обратным клапаном | |||||
| 30-0239 | 1-1/4″/ DN32 | Белый | 0,75 фунта. / 0. кг | 9,5″ / 24 см | 12 |
| 30-0040 | 1-1/2″/ DN40 | Белый | 1,5 фунта. / 0,68 кг | 9,5″ / 24 см | 12 |
| 30-0041 | 1-1/2″ / DN40 | Прозрачный* | 1,5 фунта. / 0,68 кг | 9,5″ / 24 см | 12 |
| 30-0042 | 2″ / DN50 | Белый | 2,25 фунта. / 1,02 кг | 10,5″ / 27 см | 12 |
| 30-0043 | 2″/ DN50 | Прозрачный* | 2,25 фунта. / 1,02 кг | 10,5″ / 27 см | 12 |
| 30-0044 | 3″ / DN80 | Белый | 3 фунта. / 1,36 кг | 9,5″ / 24 см | 8 |
| 30-0045 | 3″ / DN80 | Прозрачный* | 3 фунта. / 1,36 кг | 9,5″ / 24 см | 8 |
| 30-0241 | 1-1/2″ / DN40 | Белый | 1,2 фунта. / 0,54 кг | 10,5″ / 27 см | 12 |
| 30-0242 | 1-1/2″ / DN40 | Прозрачный* | 1,2 фунта. / 0,54 кг | 10,5″ / 27 см | 12 |
| 30-0243 | 2″ / DN50 | Белый | 1,8 фунта. / 0,82 кг | 11,5″ / 29 см | 12 |
| 30-0244 | 2″ / DN50 | Прозрачный* | 1,8 фунта. / 0,82 кг | 11,5″ / 29 см | 12 |
| Бесшумные обратные клапаны с шаровыми кранами на четверть оборота | |||||
| 30-0046 | 1-1/2″ / DN40 | Белый | 3 фунта. / 1,36 кг | 14,75″ / 37 см | 12 |
| 30-0047 | 1-1/2″ / DN40 | Прозрачный* | 3 фунта. / 1,36 кг | 14,75″ / 37 см | 12 |
| 30-0048 | 2″ / DN50 | Белый | 4 фунта. | ||
