Обратный клапан на насос скважинный: Нужен ли обратный клапан на скважинный насос, где его место в трубной разводке

Нужен ли обратный клапан на скважинный насос, где его место в трубной разводке

3300282143

11 мин. на чтение

22.03.2022

Содержание

Зачем нужен обратнозапорный элемент в гидравлических системах

Что такое обратный клапан на воду, его назначение и область применения

Виды и конструкция обратнозапорных устройств

Когда обязательна установка обратного клапана

Обратный клапан для скважинного насоса: монтаж и способы применения

Нужен ли односторонний клапан на насос погружного типа

Подключение станций с поверхностным насосом

Правила выбора насоса для колодца

Почему не работает обратный клапан в насосе

Коротко о главном

Локальная система водоснабжения загородного дома – инженерное сооружение, основанное на законах гидравлики.

Нужен ли обратный клапан на скважинный насос, как его установить в трубной разводке? Чтобы сделать правильный выбор обязательного компонента любой гидравлической системы, необходимо знать типы и размеры арматуры прямого прохода, место и способ установки. Технология монтажа обратнозапорного устройства на поверхностном, глубинном, колодезном водоподъемнике, насосной станции имеет нюансы. Помогут разобраться в теме видео и иллюстрации.

Последовательность сборки системы локального водозабора

Зачем нужен обратнозапорный элемент в гидравлических системах

Автономная водопроводная система должна соответствовать требованиям к устойчивым параметрам, зависящим от стабильного наполнения магистрали от локального источника. Установленный обратный клапан для насоса в колодец позволяет защитить систему от нештатной ситуации. Скважинный насос без обратного клапана будет работать, но в линии невозможно поддержать стабильное давление.

После включения водоподъемника вода поступит не сразу. Сначала будет выходить воздух. Труба на всасе поверхностных перекачивающих установок всегда должна быть заполнена. Этому способствует запорный элемент одностороннего действия, установленный на всасывающем патрубке. Все виды подобных фитингов относятся к трубной арматуре, служат для организации движения потока в одном направлении. Ниппели, дросселирующие заслонки, захлопки – как только ни называют арматуру, пресекающую движение потока в обратном направлении.

Насосная станция Джилекс Джамбо и схема установки обратного запора

Что такое обратный клапан на воду, его назначение и область применения

Водная магистраль работает под напором за счет энергии перекачивающего оборудования. Останов агрегата приведет к выравниванию зеркала воды по самой низкой точке. Без запорного элемента поток устремится в обратном направлении, раскручивая крыльчатки и роторы моторов в обратную сторону.

«Сухой ход» разрушает силовое оборудование, в линию попадает воздух. В момент пуска гидроудары нарушат герметичность системы. В случае аварии давление падает, установленные в магистрали заслонки одностороннего действия перекрывают проток. Трубы остаются заполненными. Если система герметичная, ее легко запустить сразу после устранения неисправности в контуре. Различают донный и трубопроводный обратно-запорный клапан на насос. Установленные во всасывающий патрубок устройства для одностороннего движения называют донными. Они устанавливаются на скважинный, глубинный, колодезный погружной или поверхностный водоподъемник. Трубопроводные захлопки обратного хода устанавливают в контурах разводки холодной и отопительной системы. Они препятствуют изменению направления движения потока в трубе.

Схема установки трубных обратнозапороных заслонок

Фланцевые магистральные заслонки одностороннего прохода

Виды и конструкция обратнозапорных устройств

Трубопроводные запорные элементы внутридомовой трубной разводки рассчитаны на параметры бытовых сетей. По типу запирающего элемента различают виды обратно-запорных устройств:

• Движение жидкости прекратилось, запор в виде тарелки опускается под собственным весом или пружиной, закрывая проходное отверстие,
• Створчатый затвор одностороннего движения открыт под напором потока. Створки подпружинены для быстрого реагирования.
• В шаровом запоре вместо подпружиненного диска используют шарик, перекрывающий проход в седле.
• Межфланцевый дисковый затвор представляет пластины расположенные вдоль оси движения жидкости, не создают сопротивления потоку. Подпружиненные лепестки расходятся как крылья бабочки, если давление в трубе падает.

Обратный клапан на насос погружной в скважину называют донным. Устройство крепится на конец всасывающего патрубка фланцевым или муфтовым способом. Одностороннее движение жидкости вверх происходит через открытые створки – створчатый запорный элемент. Если рабочий механизм выполнен в виде подпружиненного диска – пружинный запорный элемент. На заборный конец трубы устанавливается сетчатый фильтр, как защита от взвеси.

Муфтовые обратно-запорные элементы с защитной сеткой

Принцип работы

Арматура одностороннего движения любого вида и параметров работает по единому принципу – предотвратить переток воды в обратном направлении. Приборы рассчитаны под равновесное давление на запорный механизм пружиной и жидкостью в движении. Равновесие динамическое, соответствует техническим параметрам системы. Запорное устройство выбирают по характеристикам:

• рабочее давление в системе;
• номинальный напор, при достижении которого проход закроется РУ, PN;
• пропускная способность прибора по условному проходу DN, ДУ;
• вертикальная или горизонтальная установка в трубу;
• температурный диапазон.

Характеристики включены в паспорт прибора, соответствующего ГОСТ27477-87.

Размеры

Важно подобрать запорный храпок для насоса, точно соответствующий параметрам сопряжений.

Он соединяется с другими трубными компонентами идентичной маркировки ДУ или DN. Применяется метрический и дюймовый размерный ряд. Обратно-запорные фитинги выпускаются с условным проходом от 10 до 400 мм. Они рассчитаны на срабатывание при 0,25 – 250 МПа. В бытовых линиях используют арматуру до ДУ 40.

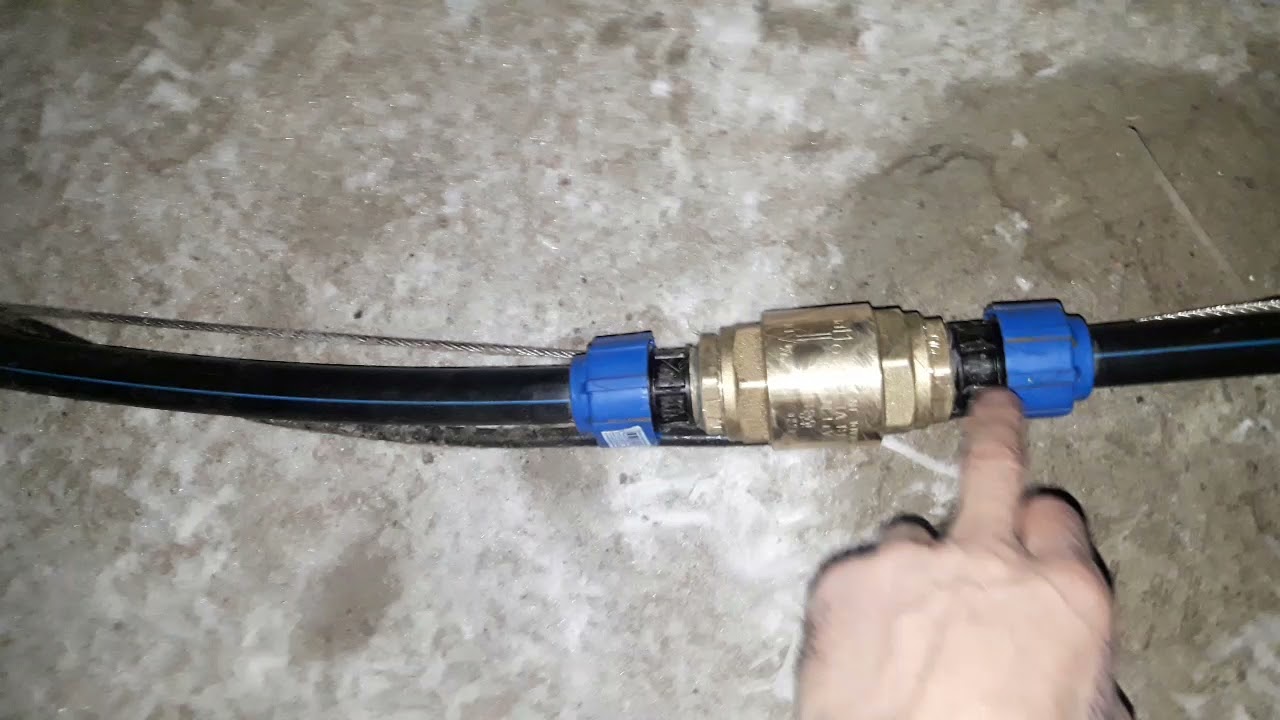

Подбор и установка запорного элемента в линию нагнетания

Материалы

Корпус обратнозапорной арматуры изготавливают из латуни, стали, чугуна. С появлением труб из полимеров стали создавать запорные элементы из полипропилена и ПНД методом экструзии. В бытовых сетях чаще применяют латунные фитинги. Корпус редко ломается. Со временем изнашиваются внутренние створки, появляются заусеницы, нарушается герметичность контура. Лучшими считают изделия из нержавеющей стали, но они стоят дорого. Оптимальной для бытовых сетей считают систему из металлического корпуса с пластиковыми дисками. Часто используют латунные трубные фитинги с хромированным или никелированным корпусом и таким же золотником.

Пружины из инструментальной стали годами сохраняют упругость. В качестве уплотнения применяется резиновая или силиконовая прокладка. Посмотрите, как можно оптимизировать и продлить срок службы стандартного запорного элемента

Конструкция дискового обратнозапорного клапана

Модели из латуни оптимальны по цене и качеству. Срок служба прибора 6-8 лет. Выбирать деталь нужно внимательно. Внутри может быть пружина из полимера, что значительно влияет на работоспособность прибора. Несмотря на кажущуюся простоту, обратный клапан для воды для насоса выполняет основные функции – стабилизирует поток и предотвращает аварийность.

Чтобы систематизировать полученные сведения, предлагаем посмотреть видео с обзором обратных клапанов для насоса:

Когда обязательна установка обратного клапана

Внутренние водные контуры снабжают трубопроводными обратнозапорными механизмами, чтобы стабилизировать параметры, предупредить смешение ГВС и ХВС, исключить завоздушивание линий. При локальном водоснабжении загородного дома из колодца, скважины или открытого водного зеркала необходимо предусмотреть запорное устройство обратного хода на трубе подъема. Где ставить обратный клапан для скважинного насоса, определяется по характеру водозаборной чаши и глубины извлечения воды. Чтобы решить, разместить обратный клапан до или после насоса, нужно учесть, что, если водозабор поверхностный, донный клапан должен быть установлен на шланге, опущенном на глубину и перед гидроаккумулятором. Циркуляционные и вихревые водоподъемные агрегаты не самовсасывающие, они запускаются при заполненной водяной камере. Поэтому в оснастке насосной станции должен быть установлена заслонка обратного слива на конце трубы. Защитить створки и пружины от абразивного износа должны предустановленные сетчатые колпаки. Важно чтобы чаша была глубокой, водозабор находился на 100-120 см от поверхности дна. Тогда взвесь не будет засасываться в трубу.

Сборка для извлечения воды из колодца

Обратный клапан для скважинного насоса: монтаж и способы применения

Многоступенчатые центробежные водоподъемники представляют насосную сборку и электромотор в общем цилиндрическом корпусе.

На работоспособность скважины влияет статический и динамический уровень воды и отбор воды, не нарушающий динамическое равновесие системы. Чтобы создать баланс, используют частотный преобразователь для регулирования частоты вращения насосных крыльчаток. Установка обратного клапана в линию подъема обязательна. Но на одних схемах узел расположен на всасывающем патрубке, на других – после перекачивающего узла на линии нагнетания. Среди специалистов не утихают споры: обратный клапан для скважинного насоса где ставить? Вопрос решается на стадии монтажа. В нагнетательную трубу устанавливают скважинный насос с полной обвязкой, как на схеме.

Идентичная сборка готовится для погружных колодезных водометов

Место для установки обратного клапана на насосе зависит от типа скважины. В абиссинской скважине запорный механизм первым устанавливается в жилу в момент выхода на водоносный слой. Глубокая скважина, в которой установлен многоступенчатый погружной водоподъемник работает за счет созданного вакуума. Установленный выше его запор сохранит разряжение, и следующий пуск пройдет легче. Труба остается наполненной, с включением насоса вода поступает в накопитель тотчас. Не будет ошибкой установка заслонки в самой нижней части трубы. Но тогда необходимо устанавливать заслонку перед накопителем, чтобы вода не стекала обратно в шахту. Важно! Обратный клапан на насосе устанавливается вертикально. Стрелка на корпусе изделия должна показывать направление движения воды. Что касается такого устройства, как клапан для слива воды в скважину, то он позволяет избежать промерзания системы и предотвращает последствия гидроударов. К тому же его монтаж делает работу всей системы более эффективной.

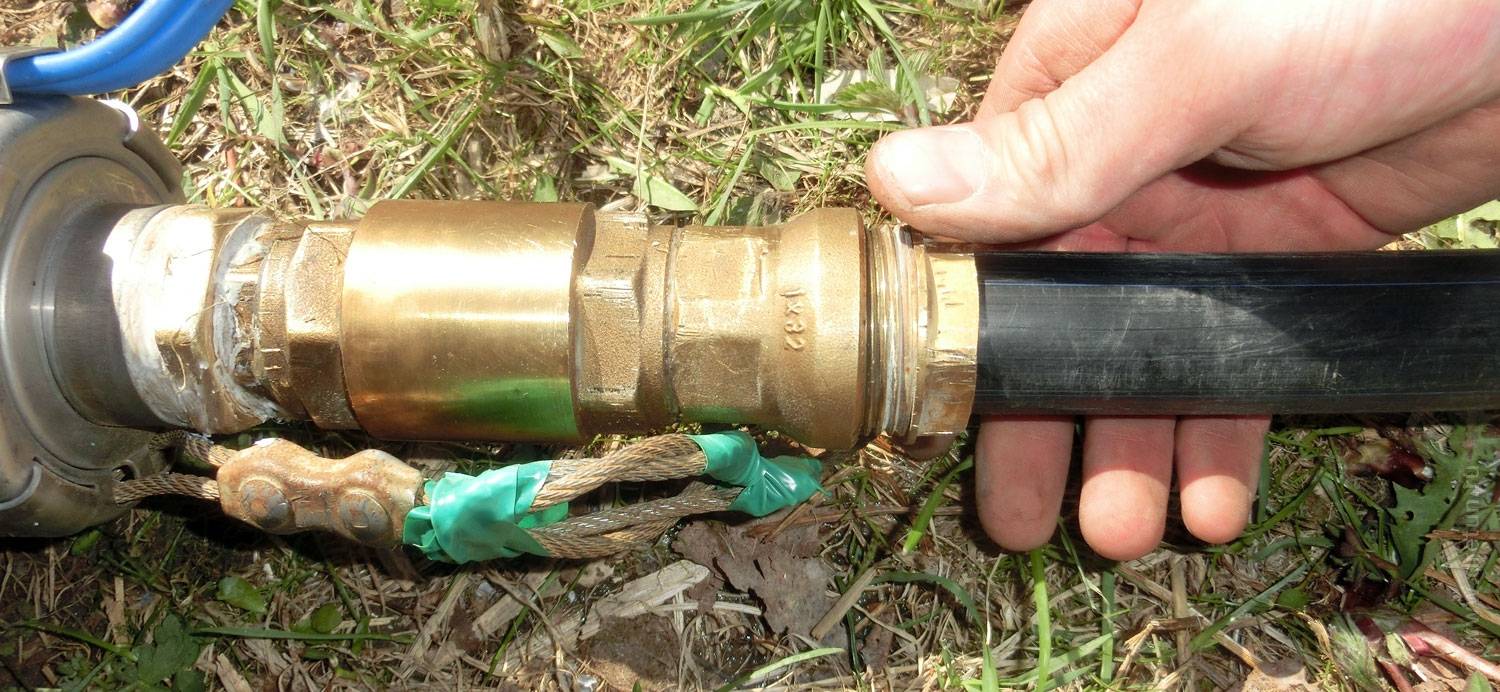

Тарельчатый механизм в латунном корпусе

Нужен ли односторонний клапан на насос погружного типа

Водоподъемники погружного типа используют в скважинах в колодцах. Их применяют для организации автоматического полива с забором воды из бассейна. В бытовых магистралях установка обратного клапана на насос до аккумулятора, позволит сохранить извлечение при аварийном останове. Запас воды не сольется в источник обратным ходом, линия не завоздушится.

Подключение станций с поверхностным насосом

Перед тем как поставить обратный клапан на насос, необходимо собрать узел, с обязательной установкой сетчатого стакана на заборное отверстие. Соединение должно быть герметичным, узел проверенным на исправность. Используя поверхностный агрегат для водозабора необходимо знать его характеристики. Подобное оборудование может выполнить стабильный подъем жидкости на высоту 8 м. Если в колодце глубина зеркала больше, необходимо создавать углубленный приямок или кессонную камеру. Там устанавливают насосную станцию.

Обустройство насосной станции колодца

Правила выбора насоса для колодца

Колодцем называют подземный источник на верховодке с глубиной зеркала до 10 метров. Извлечение производят погружным насосом малой мощности или насосной станцией поверхностного типа. Станция без заслонки на всасе работать не будет. Обратный клапан для погружного насоса в колодец устанавливается перед аккумулятором и удерживает линию под заливом.

Почему не работает обратный клапан в насосе

Причин для выхода из строя запорного механизма не так много. Конструкция простая, но постоянно находится в воде. На пружину оседает ил, створки деформируются частицами песка или гальки. Могут разрушиться прокладки, конструкция потеряет герметичность. Установка защитной сеточки увеличивает срок службы узла вдвое. Перед установкой элемента в линию, его нужно проверить на герметичность. Признаками неисправности клапана является повышенная шумность при включении подачи или длительное ожидание поступления воды. Предлагаем практические советы от пользователя  по подбору обратных клапанов

Коротко о главном

Представлена информация о видах запорных элементов и их принципу действия и конструктивным особенностям. Практические вопросы. Как поставить обратный клапан на насос в скважине, что следует учитывать при монтаже комплектующих. Расстояние от насоса до обратного клапана выбирают с учетом предупреждения завоздушивания линии. Обратный клапан для воды для насоса где ставят? Там, где он обеспечит заполнение трубы и водяной камеры перед пуском, не допустит «сухой ход». Зачем нужен кессон или глубокий приямок для колодца с насосной станцией. Обратный клапан Вы можете подобрать тут

Как думаете, может не ставить обратный клапан на воду для скважинного насоса? Оправдана ли такая экономия средств?

Автор статьи Богомолов Макар

3300282143

11 мин. на чтение

22.03.2022

Комментарии

Александр Михайлович 25 Августа 2022

Согласен но со всеми. Насос педроло погружной 4/..,при снижении уровня ниже насоса (имеются другие насосы) происходит осушение. Клапан стоит над насосом, уровень поднялся но взять не может. Мешает пузырь воздуха, дошло вчера после неоднократного извлечения.

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Обратный клапан TIM с латунным штоком, (усиленный), для скважинного насоса 1″ FM (вн-нар)

Под заказ со склада от 2 днейКод товара: k12898

Артикул

JH-1012A

Доставка

Москва и Подмосковье:
1-5 дня

от 400₽

Другие регионы:
3-10 дней

от 400₽

Самовывоз:
1-5 дня

Бесплатно

Материал корпуса, муфты, штока, затвора – латунь CW617N. Без покрытия. Пружина – нержавеющая сталь. Уплотнитель – EPDM. Максимальная рабочая температура – до +100°С. Максимальное рабочее давление – 2,5 МПа. Диаметр присоединения – 1″. Резьба – внутренняя/наружная. Механизм функционирования – пружинный. Направление пропуска потока должно совпадать с указанием стрелки на корпусе. Монтаж производится в любом положении – вертикально, горизонтально, под наклоном.

Назначение

Предназначен для обеспечения поступательного движения рабочей среды в одном направлении. Рекомендован к использованию в системах водоснабжения, отопления, транспортировки сжатого воздуха. Предотвращает утечку жидкости из системы в случае повреждения её отдельных участков. Обратный клапан в подобной конфигурации может применяться в качестве приёмного для водозаборных насосов.

Преимущества

>Высокая надёжность и прочность

• Гарантия устойчивой циркуляции рабочей среды
• Обеспечение безопасности системы
• Лёгкость монтажа
• Длительный срок эксплуатации

Проверочный интервал и гарантия

От 1 года в зависимости от модели.

• Через выставленный счет

  (юридическому или физическому лицу). После оформления заказа и уточнения наличия товара мы высылаем SMS или электронное письмо с окончательной суммой к оплате. Это очень удобно при покупке нескольких позиций

• Банковским переводом

  Из любого отделения, в режиме реального времени, на наш счет, который мы предоставляем в процессе или после оформления покупки

• Через сайт

  В данном случае перечисление денег проводится с помощью платежных систем или банковской картой. Удобство в том, что покупатель платит напрямую, не перекидывая нужную сумму сначала себе на счет

• Дома или в офисе курьеру

  Этот способ подходит для жителей столицы и пригорода – в пределах 40 км от Москвы. Товар доставляется адресно – в режиме «из рук в руки» с постоплатой по факту прибытия заказа

• Наличными в пункте самовывоза

  Клиент расплачивается на месте, при передаче товара. Выгода этого способа – возможность сразу убедиться в высоком качестве оборудования и в его работоспособности

После завершения покупки с вами свяжется наш сотрудник, чтобы уточнить способ доставки, потому что мы предлагаем несколько методов передачи товара клиентам.

По всей России

Транспортировка осуществляется специализированными компаниями на выбор покупателя. Процесс занимает от 1 до 10 дней, исходя из отдаленности региона и указанной службы. После отправки груза и получения трек-кода (номера накладной) вы можете самостоятельно проследить путь своего заказа. Когда посылка прибудет на место, с вами свяжется представитель компании-перевозчика и договорится о передаче товара:

По Москве и Подмосковью

В данном случае можно выбрать один из трёх способов:

Обработка заказа выполняется быстро: сразу после оформления покупки оператор рассматривает заявку и сообщает о наличии устройства, его цене и способе оплаты. После получения товара большая просьба осматривать упаковку на наличие вмятин и других повреждений. Также убедитесь на месте в целостности устройства после длительной транспортировки.

Оставить отзыв

Антиспам поле. Его необходимо скрыть через css

Ваше имя

Электронная почта

Контактная информация

Тема сообщения

Оценка

Пожалуйста, оцените по 5 бальной шкале

Ваше сообщение

О производителе

TIM – известный на международном рынке производитель инженерного сантехнического оборудования и арматуры. Отличительные черты продукции TIM – огромный ассортимент, качество, доступная цена. Все устройства производятся в соответствии с ISO и адаптированы к российским условиям эксплуатации.
Подробнее →

Рекомендуемая установка погружного обратного клапана.

Являясь пионерами в области строительства скважин для воды на протяжении десятилетий, инженеры Flomatic осознают важность правильной установки нескольких погружных обратных клапанов для обеспечения бесперебойной работы систем водоснабжения. В отрасли водоснабжения колодцев есть множество доступных для общественности ресурсов по установке погружных обратных клапанов. Вопрос, который часто вызывает споры: установка одного обратного клапана или нескольких обратных клапанов для погружного насоса. Являясь лидером отрасли в области технологии и производства клапанов в течение 9 лет.0 лет, мы здесь, чтобы пролить свет на важность этой темы.

В погружном насосе обратные клапаны необходимы для предотвращения стекания воды вниз по трубе и возврата в скважину, когда насос выключен. Чтобы снизить долгосрочные риски и повреждения насоса, мы понимаем критическую важность установки нескольких обратных клапанов, а не только одного обратного клапана в погружных насосах.

Правильное размещение

Большинство высококачественных погружных насосов имеют встроенный на нагнетании обратный клапан от производителя. Этот обратный клапан будет первым установленным обратным клапаном. Второй обратный клапан должен располагаться над насосом и не более чем на 25 футов выше уровня откачки воды в колодце . Это гарантирует, что в случае отказа обратного клапана на насосе второй обратный клапан в системе будет удерживать вакуум под ним.

Подумайте о соломинке для питья в стакане воды. Когда вы кладете палец на соломинку для питья, вы можете поднять соломинку из стакана, и жидкость, которая была в соломинке, останется внутри. Максимальный диапазон или длина соломы, которая может удерживать воду, составляет примерно 32 фута на уровне моря. Все, что выше 32 футов, физически не может удерживаться вакуумом, поэтому вода будет выпадать из соломинки. То же самое относится и к установке погружного насоса.

Над этим начальным клапаном через каждые 200 футов в отводной трубе должны быть размещены погружные обратные клапаны в соответствии с глубиной скважины . Снаружи скважины во многих штатах требуется дополнительный обратный клапан над землей, который обычно располагается рядом с напорным резервуаром. Например, давайте посмотрим на колодец глубиной 750 футов с уровнем воды 700 футов. В этой ситуации необходимо установить в общей сложности пять или шесть обратных клапанов. Система будет иметь обратный клапан, расположенный на нагнетании насоса, за которым следует еще один на глубине 675 футов. Над установкой этих клапанов должны быть установлены еще три обратных клапана через каждые 200 футов на отводной трубе под землей, на глубине 475 футов, 275 футов и 75 футов. Шестой и последний обратный клапан, при необходимости, располагается на поверхности.

ПРИМЕЧАНИЕ: Идеальное рекомендуемое место установки первого обратного клапана — на один отрезок трубы выше погружного насоса . Клапан в этом положении будет подвержен ламинарному потоку и изолирован от очень турбулентных условий вблизи нагнетания насоса.

Заблуждения

Использование высококачественных обратных клапанов является жизненно важным компонентом для правильного использования систем погружных насосов во всем мире. Распространенным заблуждением является то, что для всей системы необходим всего один погружной обратный клапан.

Высококачественные обратные клапаны, рассчитанные на долгий срок службы, такие как изготовленные Flomatic, рассчитаны на давление до 400 фунтов на квадратный дюйм или 923 фута напора. Однако это не означает, что только один клапан может быть размещен на высоте 923 фута в автономном блоке.

На каждый фут в секунду изменения скорости в стальной трубе создается противодавление 54 PSI. Таким образом, это означает, что в обычной скважинной отводной трубе диаметром 1 дюйм и потоком всего 10 галлонов в минуту может возникнуть противодавление 370 фунтов на квадратный дюйм или более, когда насос выключается и водяной столб меняет направление. В 4-дюймовой трубе поток в 350 галлонов в минуту может создать противодавление в 860 фунтов на квадратный дюйм, что приводит к большему, чем то, на что рассчитаны обратные клапаны стандартных насосов.

Ступенчатое размещение обратных клапанов через равные промежутки вдоль стояка снижает гидравлический удар поэтапно, что продлевает срок службы клапанов, насоса и его трубопроводов . Каждый обратный клапан, установленный на высоте 200 футов или менее, защищает клапан под ним. Установка многочисленных обратных клапанов позволяет системе поглощать и уменьшать удары выше и ниже каждого обратного клапана.

При определении размера насоса важно помнить о правильном проектировании и планировании систем, а также о глубине насоса, диаметре отводной трубы, коленах трубопроводов и количестве обратных клапанов . При выборе подходящих погружных обратных клапанов важно обеспечить правильный размер клапанов и скорость потока в трубе. Размер клапанов важен, и его можно упустить из виду при установке погружных обратных клапанов или выборе размера клапана на основе потерь на трение, а не потока в системе. Чтобы узнать больше о правильной установке и рекомендациях по использованию обратных клапанов для погружных насосов, ознакомьтесь с нашими руководствами по эксплуатации и техническому обслуживанию.

Потенциальные последствия

Если насосная система спроектирована неправильно, с ней связано много потенциальных проблем и опасений – более короткий срок службы системы, а также более высокие затраты и расходы на техническое обслуживание в долгосрочной перспективе. Несколько погружных обратных клапанов также обеспечивают плавное применение. Ниже приведены несколько условий, которые помогают поддерживать и контролировать несколько погружных обратных клапанов.

Обратное вращение: Обратное вращение происходит, когда вода течет через насос в обратном направлении, в результате чего крыльчатки насоса вращаются в направлении, обратном направлению их предполагаемого использования. Если насос снова включится во время вращения в обратном направлении, это создаст огромный крутящий момент на насосном узле. Это давление на насос может привести к поломке вала насоса или серьезному повреждению упорного подшипника двигателя.

Напор вверх: Напор вверх возникает, когда насос включается в условиях низкого напора, что приводит к приподнимающему действию на узел вала рабочего колеса. Многократное повышение давления в системе может привести к преждевременному износу и отказу насоса.

Гидравлический удар:  Вода, перекачиваемая и протекающая по системе трубопроводов, имеет определенное количество энергии (вес x скорость). Если перекачка остановлена, вода продолжает двигаться, и ее оставшаяся энергия должна каким-то образом поглощаться. Это поглощение энергии может иногда создавать нежелательный шум и/или повреждения. Это называется гидроударом. Гидравлический удар может разрушить трубопроводные системы, клапаны и связанное с ними оборудование. Гидравлический удар различается по интенсивности в зависимости от скорости, с которой движется вода, когда насос отключается. Для установщика очень важно осознавать потенциал гидравлического удара, и он должен учитывать это при определении размера системы и принятии решения о том, из какого материала должны быть изготовлены клапаны.

Гидравлический удар может возникнуть при определенных гидравлических условиях, если не установлены обратные клапаны надлежащего размера. Для получения более подробной информации о негативном влиянии гидравлического удара на приложение, пожалуйста, ознакомьтесь со следующей технической статьей Flomatic, содержащей наши рекомендации по предотвращению гидравлического удара.

Несколько причин использования нескольких обратных клапанов

Что касается расхода и максимального давления в системе, существует множество различных типов погружных обратных клапанов, которые можно использовать для различных применений. Материал, размер и конструкция существенно влияют на производительность, и их важно учитывать для многолетней бесперебойной работы . Для надлежащего поглощения гидравлического удара воды, связанного с перекачиванием воды из скважины, и работы без обслуживания установка нескольких погружных обратных клапанов очень важна, чтобы обеспечить скважинной системе наибольшие шансы на долгосрочную работу без ремонта.

Почти все известные производители насосов рекомендуют установку нескольких обратных клапанов в системах водозаборных скважин, признавая, таким образом, что размещение обратных клапанов на нескольких ступенях капельного насоса является лучшим способом защиты их продукта и увеличения срока службы.

При работе с подводными установками крайне важно нанимать и работать со знающими, опытными подрядчиками и профессионалами в отрасли. Важно искать информацию, проводить исследования и спрашивать у подрядчиков, что они думают о размещении обратного клапана. Очень важно сотрудничать с профессионалами отрасли, которые осознают ценность и важность установки нескольких погружных обратных клапанов и следуют приведенным выше рекомендациям.

Как ISO 9Сертифицированный 001 и 14001 американский производитель, предлагающий множество продуктов, сертифицированных NSF/ANSI, погружные обратные клапаны Flomatic предназначены для уменьшения разрушительного воздействия гидравлического удара, трубопроводов и связанного с ними оборудования. Мы знаем клапаны.

Какой вариант клапана лучше для скважинного насоса

Теперь у вас дома установлен насос в скважине, но вы не знаете, какой клапан использовать. Хотя вы можете запутаться, какой из них использовать. Но мы помогли упростить его, разграничив обратный клапан и донный клапан и их основные функции.

Изображение, показывающее работающий водяной насос

Источник изображения: Google

Давайте сначала рассмотрим различия между клапанами и их применением в отличном насосе. Правильное понимание основных целей использования обратного и обратного клапанов поможет в дальнейшем ответить на вопрос, какой вариант клапана лучше подходит для отличного насоса. Тем не менее, нижний клапан наиболее применим, потому что он имеет открытый конец с экраном для улавливания мусора.

Обратный клапан

A Обратный клапан с откидной пластиной

Источник изображения: xhval.com

Могу ли я использовать обратный клапан вместо нижнего клапана для скважины?

Запор позволяет протекать газу или жидкости только в одном направлении. Внешние оболочки (корпуса) клапана изготовлены из пластика или металла, и он работает автоматически без какого-либо внешнего управления. Они маленькие, простые, менее дорогие и являются частью предметов домашнего обихода.

Обратные клапаны монтируются в любом месте подходящих насосов в первую очередь для предотвращения обратного потока жидкости, но донный клапан размещается в нижней части насоса отличного качества. Кроме того, обратный клапан имеет двухходовые клапаны, а нижний клапан имеет один открытый конец, и он идеально подходит для использования в подходящих насосах, поскольку поддерживает насос в заполненном состоянии и предотвращает обратный поток воды.

Обратный клапан Использование

Далее рассмотрим популярные виды использования/применения обратного клапана;

Для предотвращения повреждения скважинных насосов и другого оборудования, такого как центробежные насосы, из-за обратного потока воды. Кроме того, обратные клапаны помогают предотвратить смешивание различных сред или загрязнение двух резервуаров. Например, в случае водоочистных сооружений обратный клапан предотвращает смешивание очищенной воды с загрязненной. Они также служат в качестве прерывателей вакуума, пропуская воздух в систему трубопроводов и не прерывая поток жидкости.

Донный клапан

Донный клапан — тип клапана.

Донный клапан — это обратный клапан, односторонний клапан или удерживающий клапан, пропускающий жидкость только в одном направлении. Как следует из названия, «донный клапан» устанавливается на конце насоса или трубопровода.

Что такое донный клапан

Донный клапан — это клапан водяного насоса, имеющий только одну резьбу на конце. При работе насоса создается давление, которое всасывается через трубу. Размещение донного клапана в хорошем насосе откачивает воду из подземного колодца в одном направлении.
Когда насос перестает работать, давление снижается. Таким образом, донный клапан предотвращает попадание воды, оставшейся в трубе, обратно в колодец. Этот принцип делает донный клапан идеальным для прудов, бассейнов и колодцев.

Из чего сделан донный клапан (со схемой донного клапана)?

Изображение, показывающее хорошо обозначенную схему нижнего клапана.

Источник изображения: Google.

• Подходит для всех типов пневматических систем, чтобы предотвратить опорожнение насосной колонки, когда насос выключен.
• Для поддержания гидравлического давления.
• Используется в прудах, бассейнах и других случаях, когда необходим насос, например, для озерных насосов, глубинных насосов, водяных/скважинных насосов и т. д.
• Используется в погружных насосах, используемых в промышленных условиях.
• Предназначен для поддержания насоса в состоянии однонаправленного потока жидкости.

Как работает донный клапан

Как указывалось ранее, донный клапан обеспечивает однонаправленный поток жидкости в трубе без реверсирования, что означает, что его можно использовать для извлечения воды из скважины без обратного потока. Рассмотрим более подробно анимацию работы донного клапана в насосной и водозаборной скважине.

• Во-первых, клапан монтируется на всасывающем конце трубопровода, т. е. на том конце, который обеспечивает забор воды.
• При работе помпы засасывает воду через трубу. В то же время клапан открывается, и вода течет вверх из-за давления, исходящего от воды.
• Когда насос перестает работать, восходящее давление уменьшается или прекращается. Вступает в силу закон гравитации, в результате чего оставшаяся вода стекает по трубе обратно в колодец. Однако в дело вступает донный клапан, препятствующий обратному току воды.
• Вода в трубе оказывала сильное давление на донный клапан. Но поскольку клапан однонаправленный, он не открывается на другом конце. Вместо этого давление сжимает клапан и предотвращает обратный отток воды из насоса обратно в скважину.

Для чего используется донный клапан

Высококачественный донный клапан экономит энергию и предотвращает повреждение скважинных насосов, продлевая срок их службы. Но нижний клапан рекомендуется для любой системы, требующей одностороннего потока жидкости. Есть несколько ситуаций, когда необходим донный клапан.
Лучше всего использовать донный клапан высокого стандарта, так как после установки его может быть сложно демонтировать. Кроме того, донный клапан из ПВХ является экономичным и легким, но когда речь идет о высокой температуре или давлении, предпочтительнее вариант с металлическим клапаном, таким как нержавеющая сталь и бронза.

Донный клапан для скважинного насоса: почему нельзя просто использовать обратный клапан

Важно отметить разницу между обратным клапаном и обратным клапаном и почему нельзя просто использовать обратный клапан.

• Благодаря множественной резьбе на обратном клапане его можно разместить на напорной стороне линии скважинного насоса для сброса воды, но обратный клапан можно разместить только на дне/конце скважинного насоса для забора воды для предотвращения обратного потока. Таким образом, он предотвращает перегорание насоса и поддерживает его в рабочем состоянии.
• Кроме того, донные клапаны полезны в глубоких скважинах, чтобы предотвратить потерю заливки в системе трубопроводов скважины, но обратный клапан в основном находится на стороне нагнетания насоса, чтобы предотвратить обратное течение воды.

Почему донный клапан подходит для скважинного насоса

У вас может возникнуть вопрос, почему донный клапан необходим для откачки скважины. Ознакомьтесь с причинами ниже;

• Донные клапаны поставляются с противоугонным блоком, который оказывает давление на корпус клапана, удаляя остатки и обеспечивая свободный поток воды.
• Донный клапан имеет сетчатый фильтр, прикрепленный к входному отверстию, чтобы предотвратить попадание грязи в клапан и прилипание к нему.
• Донный клапан имеет соединения NPT с прикрепленным к нему фильтром, предотвращающим засорение клапана и повреждение скважинного насоса.

Как заменить донный клапан в колодце

Неисправный донный клапан в колодце приводит к тому, что насос теряет напор между циклами. Ознакомьтесь с этим руководством ниже, чтобы помочь заменить донный клапан;

• Отключите насос от источника питания.
• С помощью разводного ключа ослабьте болты в верхней части исправного уплотнения.
• С помощью трубного ключа отсоедините соединительный фитинг на устье скважины.
• Извлеките трубу из колодца и положите ее на ровную поверхность.
• Отвинтите клапан и снимите его со дна колодца.
• Очистите резьбу клапана и нанесите слой резьбового герметика.
• С помощью трубного ключа плотно завинтите донный клапан на колодце.

Донный клапан: лучший выбор для качественной откачки

В завершение мы утверждаем, что донный клапан является лучшим выбором для откачки скважин из-за его многочисленных преимуществ.
