Маркировка и условные обозначения трубопроводной арматуры, таблица фигур запорной арматуры
На территории России используется обозначение и маркировка трубопроводной арматуры по системе ЦКБА (Центральное конструкторское бюро арматуростроения). В соответствии с этой системой обозначение арматуры строится из цифрового и буквенного кода основных данных. Всего в маркировке используется 6 элементов.Тип арматуры
– цифровое обозначение
- 10 – кран пробно-спускной
- 11 – кран для трубопровода
- 12 – запорное устройство
- 13,14,15 – вентиль
- 16 – клапан обратный подъемный и приемный с сеткой
- 17 – клапан предохранительный
- 19 – обратный поворотный
- 21 – регулятор давления «после себя»
- 22 – клапан запорный
- 25 – клапан регулирующий
- 27 – клапан смесительный
- 30,31 – задвижка
- 32 – затвор
- 45 – конденсатоотводчик
Материал корпуса
- с – сталь углеродистая
- лс – легированная сталь
- нж – нержавеющая, коррозионно-стойкая
- ч – чугун серый
- кч – ковкий чугун
- вч – высокопрочный чугун
- б – латунь или бронза
- а – алюминий
- мл – монель-металл
- п – пластмасса
- вп – винипласт
- тн – титан
- к – керамика, фарфор
- ск – стекло Тип привода – цифровое обозначение (одна цифра)
- 3 – механический с червячной передачей
- 4 – механический с цилиндрической передачей
- 5 – механический с конической передачей
- 6 – пневматический
- 7 – гидравлический
- 8 – электромагнитный
- 9 – электрический
Номер разработки конструкции по каталогу ЦКБА
– двузначное цифровое обозначение
Материал уплотнительных колец
– буквенное обозначение
- бр – бронза и латунь
- бт – баббит
- ст – стеллит
- ср – сормайт
- мн – монель-металл
- к – кожа
- нж – нержавеющая сталь (коррозионно-стойкая)
- нт – нитрованная (азотированная) сталь
- р – резина
- п – пластмасса (кроме винипласта)
- вп – винипласт
- фт – фторпласт
- э – эбонит
- бк – без кольца (седло выполнено прямо на корпусе)
Способ нанесения внутреннего покрытия корпуса
– буквенное обозначение
- гм – гуммирование
- эм – эмалирование
- п – футерование пластмассой
Пример расшифровки:
Задвижка 30с41нж – стальная задвижка с механическим приводом с цилиндрической передачей и нержавеющими уплотнительными кольцами
Задвижка 30ч6бр – чугунная задвижка с пневматическим приводом и уплотнительными кольцами из бронзы и латуни

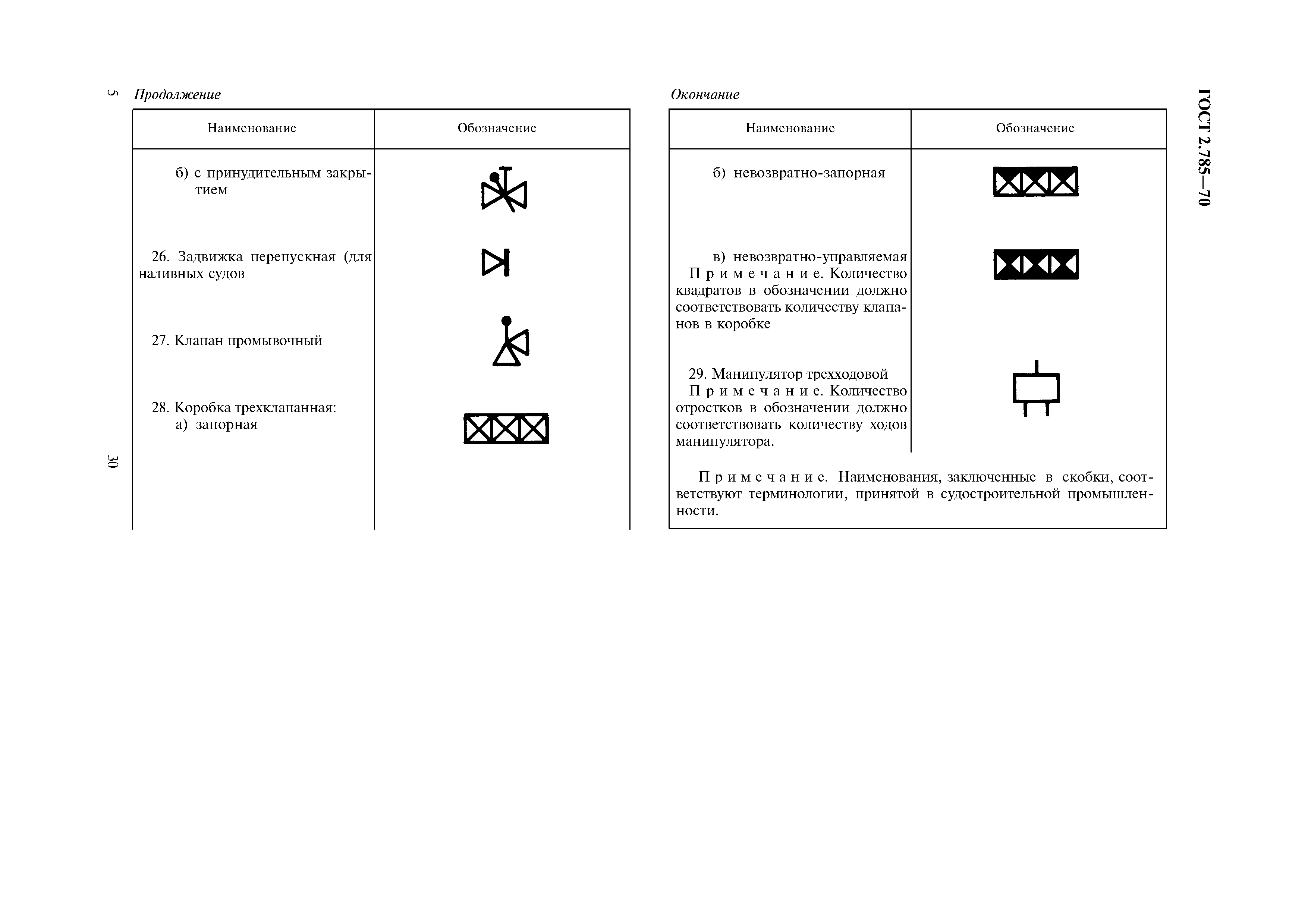

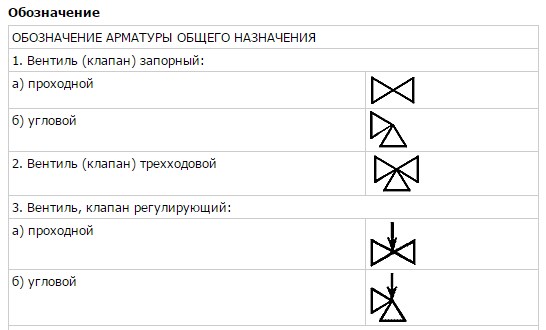

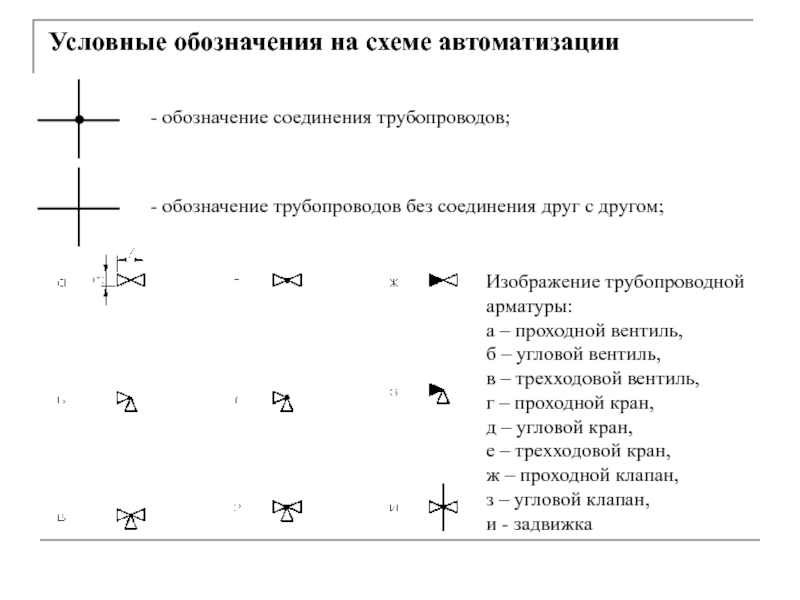

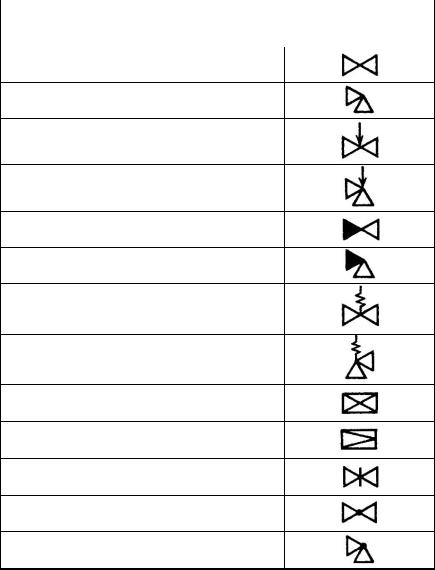

Условные обозначения трубопроводной арматуры

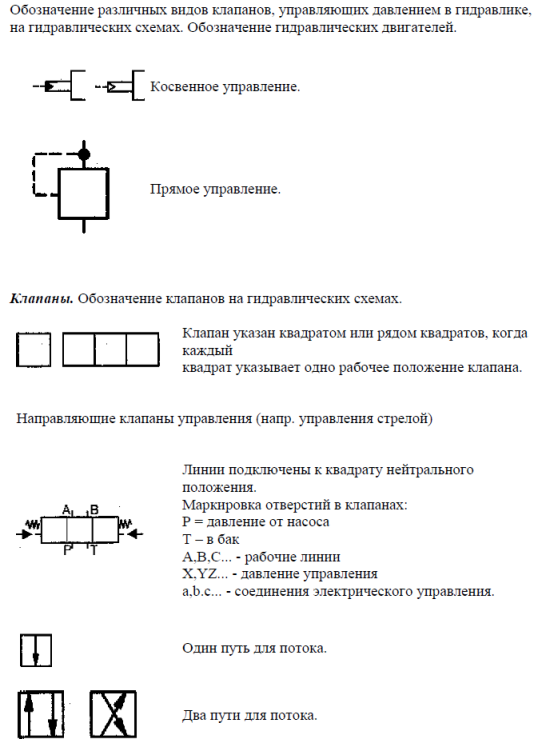

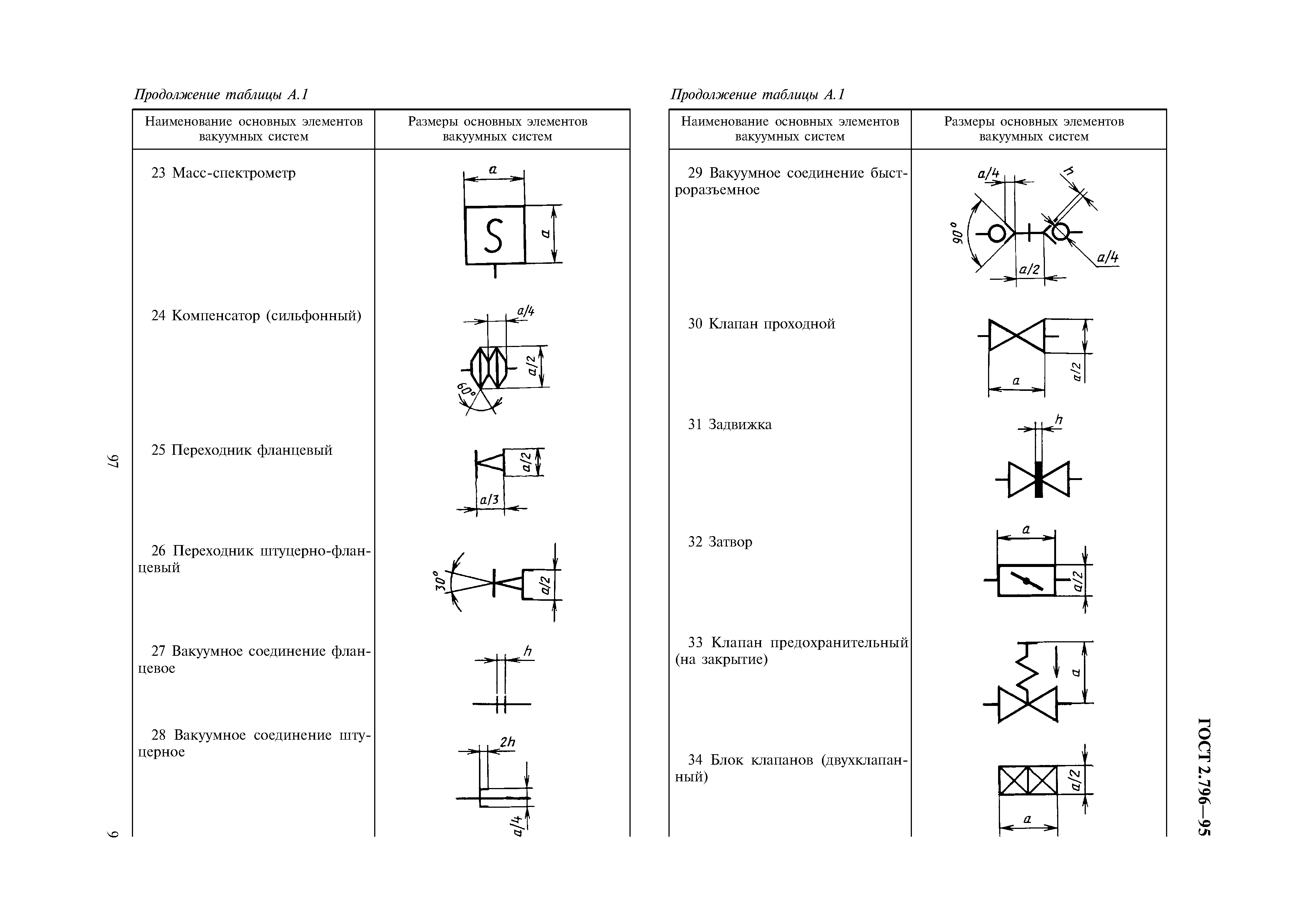

Графические обозначения различных типов арматуры на гидравлических и пневматических схемах регламентируются ГОСТами.
Таблица фигур
– регулятор давления “до себя” |
– регулятор давления “после себя” |
||
– конденсатоотводчик | – воздухоотводчик |
Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода
Понравилась статья? Расскажите друзьям

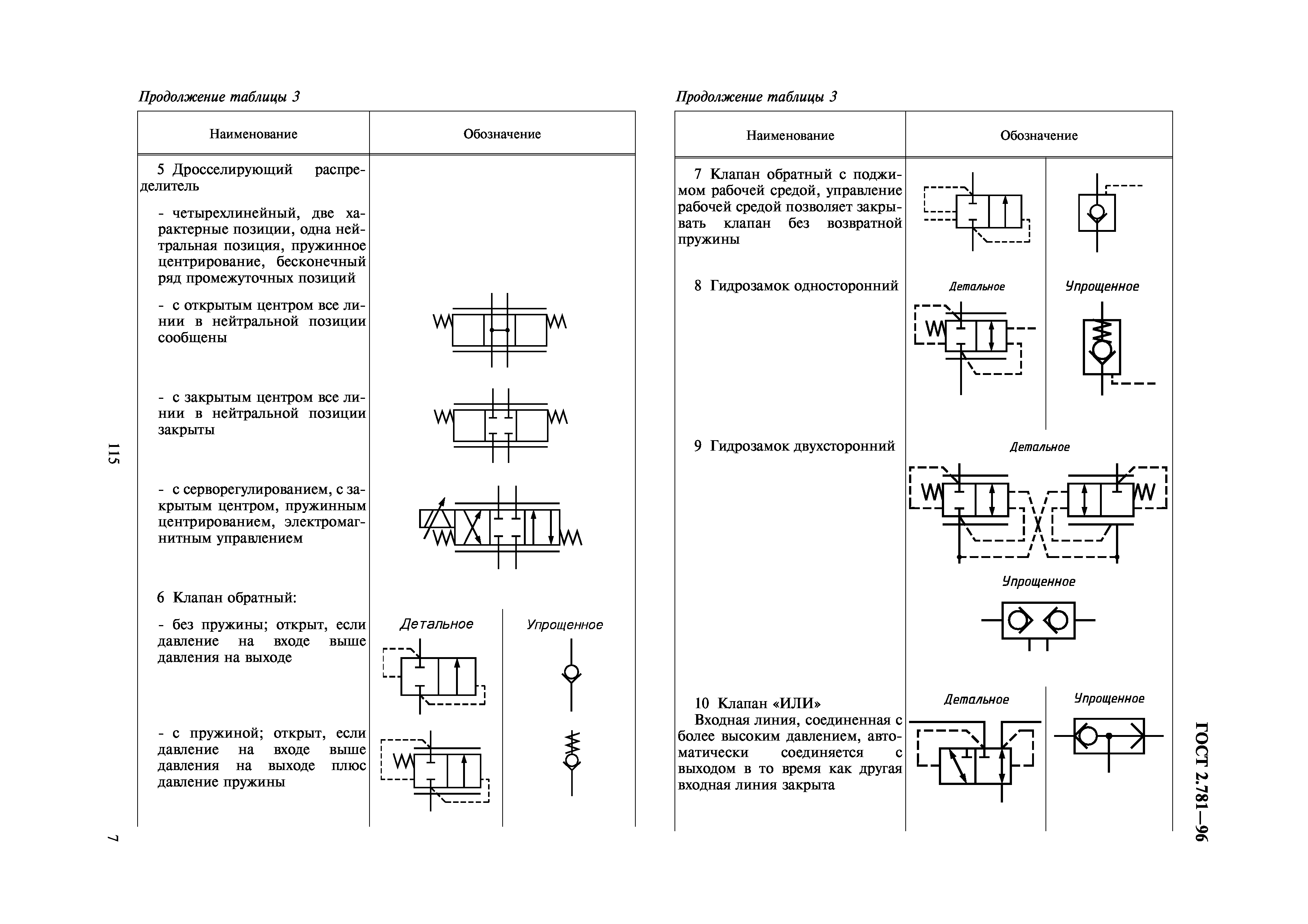

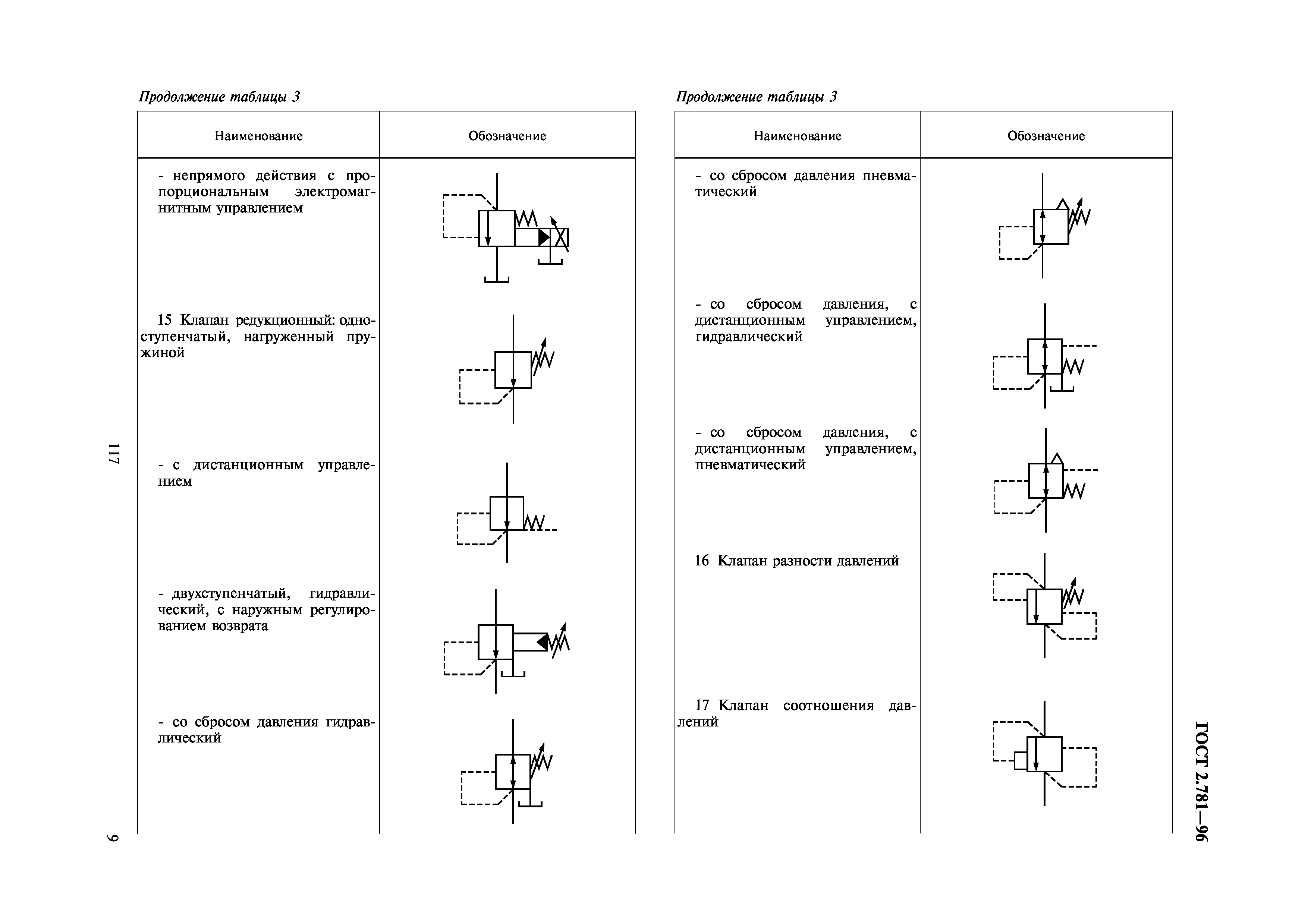

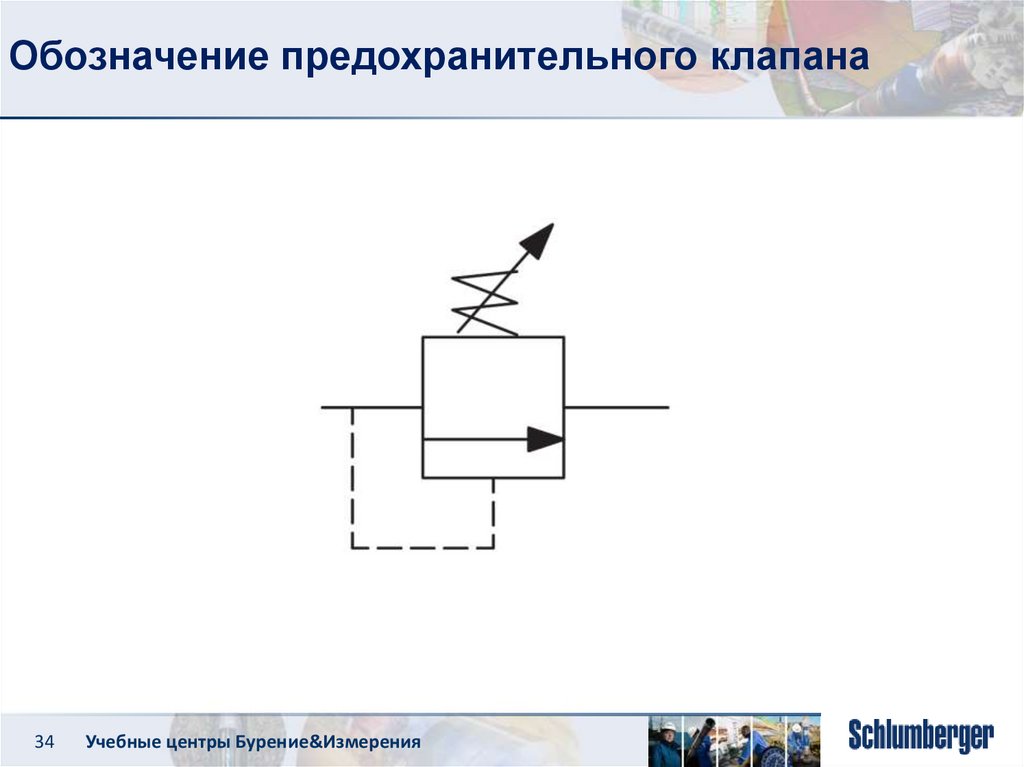

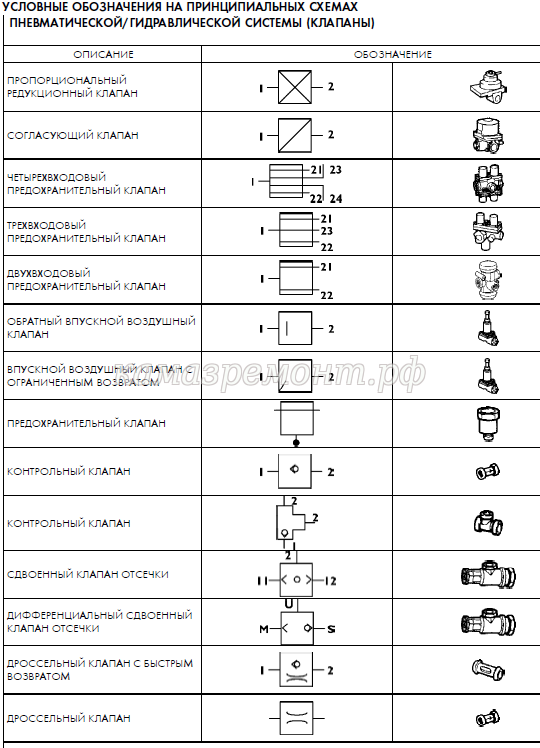

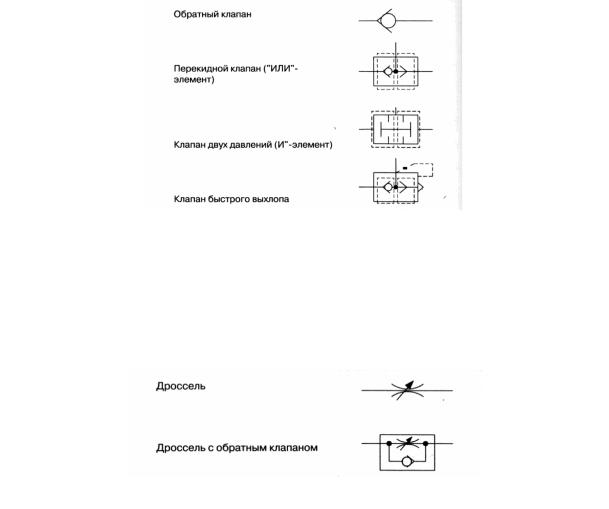

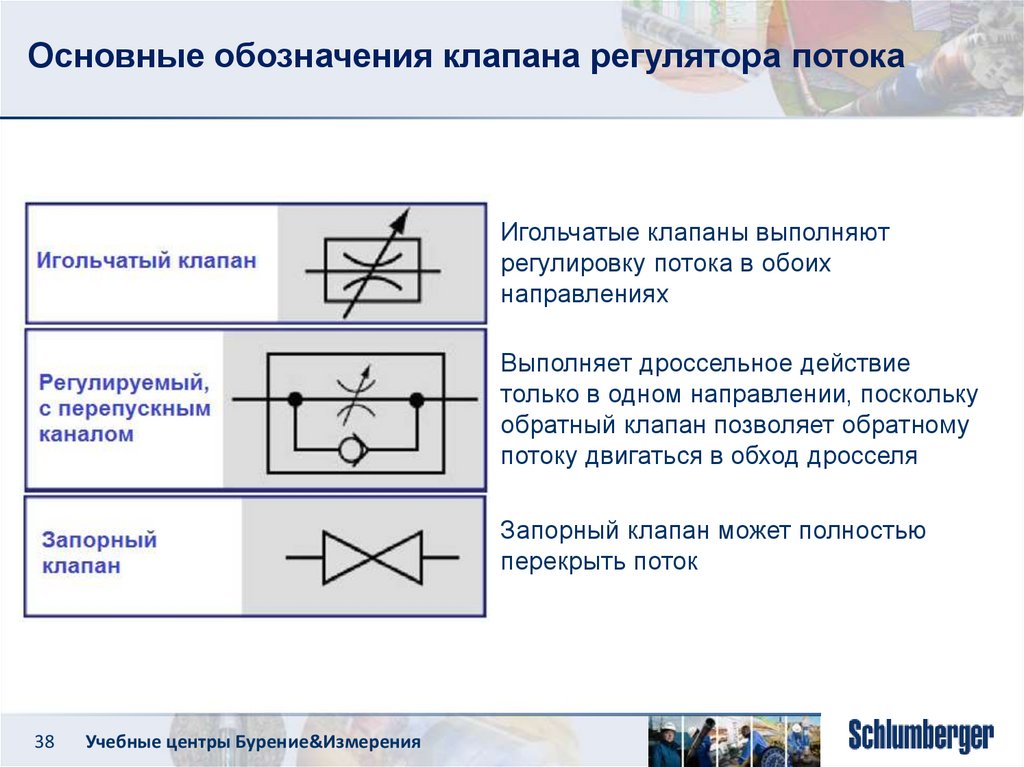

Как обозначается обратный клапан на схемах. Учимся читать гидравлические схемы
Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.
Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» ( – литерой «П»).
Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами – обозначенными линиям.
Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96 . Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.Обозначения гидравлических элементов на схемах
Рассмотрим основные элементы гидросхем .
Трубопроводы
Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа .
Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.
Бак
Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.
Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.
Ниже показана схема гидравлического привода , позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

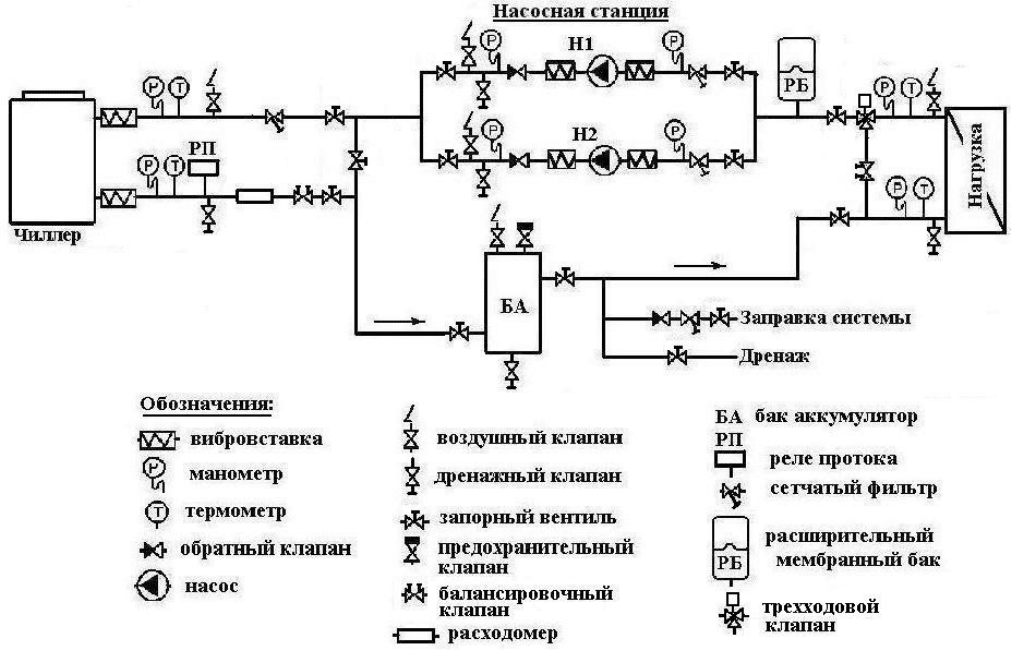

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения. Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).
Зачем составляют чертежи и проекты водоснабжения и канализации
Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.
При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.
- Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
- Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.
Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково.
Особенности схематичных обозначений
Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении. Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.
Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.
Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.
Условные графические обозначения насосов приведены в таблице:
На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.
При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными. При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.
Условные обозначения водопровода и канализации на чертеже
Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.
Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.
Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

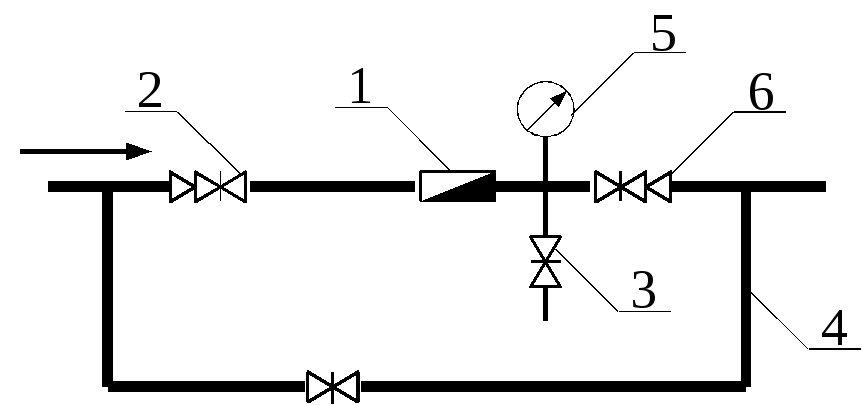

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.
Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.
Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий. Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.
Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.
Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты. Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.
В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.
Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.
Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.
МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ
ГОСТ 2.782-96
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
ПРЕДИСЛОВИЕ.
1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).ВНЕСЕН Госстандартом России.2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
Туркменистан | Туркменглавгосинспекция |
Украина | Госстандарт Украины |
1. Область применения. 2 2. Нормативные ссылки. 2 3. Определения. 2 4. Основные положения. 2 Приложение А Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 8 Приложение В Примеры обозначения зависимости направления вращения от направления потока рабочей среды и позиций устройства управления для гидро- и пневмомашин. 8
ГОСТ 2. 782-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации. ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ. Unified system for design
documentation. |
Дата введения 1998-01-01
Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности. В настоящем стандарте использованы ссылки на следующие стандарты:ГОСТ 17398-72 Насосы. Термины и определения. ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.ГОСТ 28567-90 Компрессоры. Термины и определения. В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567. 4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения. 4.2. Обозначения не показывают фактическую конструкцию устройства.4.3. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.4.4. Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.4.5. Размеры условных обозначений стандарт не устанавливает.4.6. Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.4.7. Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.Таблица 1
Наименование | Обозначение |
1. Насос нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
2. Насос регулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
3. Насос регулируемый с ручным управлением и одним направлением вращения | |
4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б) | |
5. Насос-дозатор | |
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом) | |
7. Гидромотор нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
8. Гидромотор регулируемый: – с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала | |
9. Поворотный гидродвигатель | |
10. Компрессор | |
11. Пневмомотор нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
12. Пневмомотор регулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
13. Поворотный пневмодвигатель | |
14. Насос-мотор нерегулируемый: – с одним и тем же направлением потока | |
– с любым направлением потока | |
15. Насос-мотор регулируемый: – с одним и тем же направлением потока | |
– с реверсивным направлением потока | |
– с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения | |
16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N ) (см. приложения А и Б) | |
17. Объемная гидропередача: – с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения | |
– с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью | |
– с нерегулируемым насосом и одним направлением вращения | |
18. Цилиндр одностороннего действия: – поршневой без указания способа возврата штока, пневматический | |
– поршневой с возвратом штока пружиной, пневматический | |
– поршневой с выдвижением штока пружиной, гидравлический | |
– плунжерный | |
– телескопический с односторонним выдвижением, пневматический | |
19. Цилиндр двухстороннего действия: – с односторонним штоком, гидравлический | |
– с двухсторонним штоком, пневматический | |
– телескопический с односторонним выдвижением, гидравлический | |
– телескопический с двухсторонним выдвижением | |
20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение) | |
21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: – с односторонним штоком | |
– с двухсторонним штоком | |
22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: – со стороны поршня | |
– с двух сторон | |
23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: – со стороны поршня | |
– с двух сторон и соотношением площадей 2:1 Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня | |
24. Цилиндр двухкамерный двухстороннего действия | |
25. Цилиндр мембранный: – одностороннего действия | |
– двухстороннего действия | |
26. Пневмогидравлический вытеснитель с разделителем: – поступательный | |
– вращательный | |
27. Поступательный преобразователь: – с одним видом рабочей среды | |
28. Вращательный преобразователь: – с одним видом рабочей среды | |
– с двумя видами рабочей среды | |
29. Цилиндр с встроенными механическими замками | |
Таблица 2
Наименование | Обозначение |
1. Насос ручной | |
2. Насос шестеренный | |
3. Насос винтовой | |
4. Насос пластинчатый | |
5. Насос радиально-поршневой | |
6. Насос аксиально-поршневой | |
7. Насос кривошипный | |
8. Насос лопастной центробежный | |
9. Насос струйный: Общее обозначение | |
С жидкостным внешним потоком | |
С газовым внешним потоком | |
10. Вентилятор: Центробежный | |
Рисунок 1.
Таблица Б.1
Наименование | Обозначение |
1. Однофункциональное устройство (мотор). Гидромотор нерегулируемый, с одним направлением вращения. | |
2. Однофункциональное устройство (машина). Гидромашина нерегулируемая, с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока. | |
3. Однофункциональное устройство (насос). Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения. Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности. | |
4. Однофункциональное устройство (мотор). Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока. | |
5. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока. | |
6. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока. | |
7. Насос-мотор. Насос-мотор нерегулируемый с двумя направлениями вращения. | |
8. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса. | |
9. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса. | |
10. Насос-мотор. Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса. | |
11. Мотор. Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения. Показаны обе возможности. |
Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.
Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» (пневматические схемы – литерой «П»).
Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами – обозначенными линиям. Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96. Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.
Обозначения гидравлических элементов на схемах
Рассмотрим основные элементы гидросхем .
Трубопроводы
Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа .
Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.
Бак
Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.
Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.
В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.
Насос
На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.
Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:
Объемные (шестеренные, поршневые, пластинчатые и т. д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.
Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.
Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.
Гидромотор
Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.
Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.
На рисунке ниже показан регулируемый обратимый насос-мотор.
Гидравлический цилиндр
Гидроцилиндр – один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.
Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.
Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.
Принципиальная схема телескопического гидроцилиндра показана на рисунке.
Распределитель
Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный – из трех. Внутри каждого окна показано как соединяются линии в данном положении.
Рассмотрим пример.
На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель . На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В – заглушены .
Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.
Рассмотрим левое окно, на котором показано, что переключившись распределитель соединит линии Р и В, А и Т . Этот вывод можно сделать, виртуально передвинув распределитель вправо.
Оставшееся положение показано в правом окне, соединены линии Р и А, В и Т .
На следующем ролике показан принцип работы гидрораспределителя.
Понимая принцип работы распределителя, вы легко сможете читать гидравлические схемы, включающие в себя этот элемент.
Устройства управления
Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.
Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.
Эти элементы могут компоноваться различным образом.
На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом .
Клапан
Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.
Предохранительный клапан
На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины – стрелка сместиться в бок, и клапан откроется.
Редукционный клапан
Также в гидравлических и пневматических системах достаточно распространены редукционные клапаны , управляющим давлением в таких клапанах является давление в отводимой линии (на выходе редукционного клапана).
Пример обозначения редукционного клапана показан на следующем рисунке.
Обраиый клапан
Назначение обратного клапана – пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик (круг) отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу – вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.
Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.
Дроссель – регулируемое гидравлическое сопротивление.
Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:
Устройства измерения
В гидравлике наиболее часто используются следующие измерительные приборы: манометр, расходомер, указатель уровня, обозначение этих приборов показано ниже.
Реле давления
Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.
Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.
Объединения элементов
Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхеме элементы входящие в один аппарат очерчивают штрих-пунктирой линией.
Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.
Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.Ниже показана схема гидравлического привода , позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.
МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ
ГОСТ 2.782-96
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
ПРЕДИСЛОВИЕ.
1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).ВНЕСЕН Госстандартом России.2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
Туркменистан | Туркменглавгосинспекция |
Украина | Госстандарт Украины |
1. Область применения. 2 2. Нормативные ссылки. 2 3. Определения. 2 4. Основные положения. 2 Приложение А Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 8 Приложение В Примеры обозначения зависимости направления вращения от направления потока рабочей среды и позиций устройства управления для гидро- и пневмомашин. 8
ГОСТ 2. 782-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации. ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ. Unified system for design
documentation. |
Дата введения 1998-01-01
Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности. В настоящем стандарте использованы ссылки на следующие стандарты:ГОСТ 17398-72 Насосы. Термины и определения. ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.ГОСТ 28567-90 Компрессоры. Термины и определения. В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567. 4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения. 4.2. Обозначения не показывают фактическую конструкцию устройства.4.3. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.4.4. Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.4.5. Размеры условных обозначений стандарт не устанавливает.4.6. Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.4.7. Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.Таблица 1
Наименование | Обозначение |
1. Насос нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
2. Насос регулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
3. Насос регулируемый с ручным управлением и одним направлением вращения | |
4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б) | |
5. Насос-дозатор | |
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом) | |
7. Гидромотор нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
8. Гидромотор регулируемый: – с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала | |
9. Поворотный гидродвигатель | |
10. Компрессор | |
11. Пневмомотор нерегулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
12. Пневмомотор регулируемый: – с нереверсивным потоком | |
– с реверсивным потоком | |
13. Поворотный пневмодвигатель | |
14. Насос-мотор нерегулируемый: – с одним и тем же направлением потока | |
– с любым направлением потока | |
15. Насос-мотор регулируемый: – с одним и тем же направлением потока | |
– с реверсивным направлением потока | |
– с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения | |
16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N ) (см. приложения А и Б) | |
17. Объемная гидропередача: – с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения | |
– с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью | |
– с нерегулируемым насосом и одним направлением вращения | |
18. Цилиндр одностороннего действия: – поршневой без указания способа возврата штока, пневматический | |
– поршневой с возвратом штока пружиной, пневматический | |
– поршневой с выдвижением штока пружиной, гидравлический | |
– плунжерный | |
– телескопический с односторонним выдвижением, пневматический | |
19. Цилиндр двухстороннего действия: – с односторонним штоком, гидравлический | |
– с двухсторонним штоком, пневматический | |
– телескопический с односторонним выдвижением, гидравлический | |
– телескопический с двухсторонним выдвижением | |
20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение) | |
21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: – с односторонним штоком | |
– с двухсторонним штоком | |
22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: – со стороны поршня | |
– с двух сторон | |
23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: – со стороны поршня | |
– с двух сторон и соотношением площадей 2:1 Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня | |
24. Цилиндр двухкамерный двухстороннего действия | |
25. Цилиндр мембранный: – одностороннего действия | |
– двухстороннего действия | |
26. Пневмогидравлический вытеснитель с разделителем: – поступательный | |
– вращательный | |
27. Поступательный преобразователь: – с одним видом рабочей среды | |
28. Вращательный преобразователь: – с одним видом рабочей среды | |
– с двумя видами рабочей среды | |
29. Цилиндр с встроенными механическими замками | |
Таблица 2
Наименование | Обозначение |
1. Насос ручной | |
2. Насос шестеренный | |
3. Насос винтовой | |
4. Насос пластинчатый | |
5. Насос радиально-поршневой | |
6. Насос аксиально-поршневой | |
7. Насос кривошипный | |
8. Насос лопастной центробежный | |
9. Насос струйный: Общее обозначение | |
С жидкостным внешним потоком | |
С газовым внешним потоком | |
10. Вентилятор: Центробежный | |
Рисунок 1.
Таблица Б.1
Наименование | Обозначение |
1. Однофункциональное устройство (мотор). Гидромотор нерегулируемый, с одним направлением вращения. | |
2. Однофункциональное устройство (машина). Гидромашина нерегулируемая, с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока. | |
3. Однофункциональное устройство (насос). Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения. Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности. | |
4. Однофункциональное устройство (мотор). Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока. | |
5. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока. | |
6. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока. | |
7. Насос-мотор. Насос-мотор нерегулируемый с двумя направлениями вращения. | |
8. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса. | |
9. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса. | |
10. Насос-мотор. Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса. | |
11. Мотор. Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения. Показаны обе возможности. |
Наименование | Обозначение | |
ОБОЗНАЧЕНИЕ АРМАТУРЫ ОБЩЕГО НАЗНАЧЕНИЯ |
||
1. Вентиль (клапан) запорный: | ||
а) проходной | ||
б) угловой | ||
2. Вентиль (клапан) трехходовой | ||
3. Вентиль, клапан регулирующий: | ||
а) проходной | ||
б) угловой | ||
4. Клапан обратный (клапан невозвратный): |
||
а) проходной | ||
б) угловой | ||
Примечание: Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному |
||
5. Клапан предохранительный: | ||
а) проходной | ||
б) угловой | ||
6. Клапан дроссельный | ||
7. Клапан редукционный | ||
Примечание. Вершина треугольника должна быть направлена в сторону повышенного давления |
||
8. Клапан воздушный автоматический (вантуз) | ||
9. Задвижка | ||
10. Затвор поворотный | ||
11. Кран: | ||
а) проходной | ||
б) угловой | ||
12. Кран трехходовой: | ||
а) общее обозначение | ||
б) с Т-образной пробкой | ||
в) с L-образной пробкой | ||
13. Кран четырехходовой | ||
14. Кран концевой: |
||
Полное |
Упрощенное |
|
а) общее обозначение | ||
б) водоразборный | ||
в) самозапорный для умывальника | ||
г) туалетный для умывальника | ||
д) банный | ||
е) писсуарный | ||
ж) смывной контактного действия | ||
з) лабораторный | ||
и) пожарный (клапан пожарный): | ||
для присоединения одного шланга | ||
для присоединения двух шлангов | ||
к) поливочный | ||
15. Кран двойной регулировки | ||
Примечание. Упрощенное обозначение допускается применять |
||
16. Смеситель: | ||
а) общее назначение | ||
б) с поворотным изливом | ||
в) с душевой сеткой | ||
г) с самозапорным краном для умывальника | ||
д) медицинский локтевой | ||
Обозначения арматуры, применяемые преимущественно в документации для судостроения |
||
17. Клапан невозвратно-запорный: | ||
а) проходной | ||
б) угловой | ||
Примечание. Движение рабочей среды через клапан должно |
||
18. Клапан невозвратно-управляемый | ||
19. Клапан самозапорный | ||
20. Клапан запорный быстродействующий: | ||
а) на открытие | ||
б) на закрытие | ||
21. Клапан пусковой | ||
22. Клапан двухседельный | ||
23. Клапан к манометру | ||
24. Клапан предохранительный сигнальный | ||
25. Захлопка: | ||
а) без принудительного закрытия | ||
б) с принудительным закрытием | ||
26. Задвижка перепускная (для наливных судов) | ||
27. Клапан промывочный | ||
28. Коробка трехклапанная: | ||
а) запорная | ||
б) невозвратно-запорная | ||
в) невозвратно-управляемая | ||
Примечание. Количество квадратов в обозначении должн о соответствовать количеству клапанов в коробке |
||
Примечание. Наименования, заключенные в скобки, соответствуют терминологии, принятой в судостроительной промышленности. |
Описание |
Обозначение на схеме |
Основные линии (Basic lines) |
|
Линии управления(Pilot lines) |
|
Дренажные линии(Drain lines) |
|
Линии границы (Boundary lines) |
|
Электрические линии(Electric lines) |
|
Направление движения жидкости (гидравлика) |
|
Направление движения газа (пневматика) |
|
Направление вращения (Direction of rotation) |
|
Пересечение линий |
|
Соединение линий |
|
Быстроразъемное соединение (БРС)(Quick Coupling) |
|
Гибкая линия |
|
Заглушка |
|
Регулируемый компонент(Variable Component) |
|
Компоненты с компенсатором давления |
|
Бак открытого типа (атмосферное давление в баке) (Reservoir Vented) |
|
Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized) |
|
Линия слива в бак (выше уровня жидкости) |
|
Линия слива в бак (ниже уровня жидкости) |
|
Электрический мотор (Electric Motor) |
|
Гидроаккумулятор пружинный(Spring Loaded accumulator) |
|
Гидроаккумулятор газовый(Gas Charged accumulator) |
|
Нагреватель(Heater) |
|
Теплообменник (охладитель)(Cooler) |
|
Фильтр(Filter) |
|
Манометр |
|
Термометр |
|
Расходомер (Flow meter) |
|
Клапан сброса давления (“сапун”)(Vented Manifold) |
|
Насосы и моторы (Pumps & motors) |
|
Насос постоянного объема (нерегулируемый) (Fixed Displacement) |
|
Насос постоянного объема (нерегулируемый) реверсивный |
|
Насос переменного объема (регулируемый) (Variable Displacement) |
|
Насос переменного объема (регулируемый) реверсивный |
|
Гидравлический мотор постоянного объема (нерегулируемый) |
|
Гидравлический мотор постоянного объема (нерегулируемый) реверсивный |
|
Гидравлический мотор переменного объема (регулируемый) |
|
Гидравлический мотор переменного объема (регулируемый) реверсивный |
|
Насос-мотор (нерегулируемый) (Combined pump and motor) |
|
Насос-мотор (регулируемый) (Combined pump and motor) |
|
Гидростатическая трансмиссия(Hydrostatic transmission) |
|
Гидроцилиндры |
|
Цилиндр одностороннего действия(Single acting) |
|
Цилиндр двустороннего действия (Double Acting) |
|
Цилиндр двустороннего действия с двусторонним штоком(Синхронный) |
|
Плунжерный гидроцилиндр |
|
Телескопический гидроцилиндр |
|
Гидроцилиндр с демпфером(Cushion) |
|
Гидроцилиндр с регулируемым демпфером(Adjustable Cushion) |
|
Гидроцилиндр двустороннего действия дифференциальный (differential pistion) |
|
Клапаны (Valves) |
|
Обратный клапан (Check valve) |
|
Обратный клапан управляемый (Check valve) |
|
Клапан “или” (Shuttle valve) |
|
Дроссель нерегулируемый (Throttle valve-fixed output) |
|
Дроссель регулируемый(Throttle valve-adjustable output) |
|
Дроссель регулируемый с обратным клапаном |
|
Делитель потока (Flow dividing valve) |
|
Нормально закрытый клапан(Normally closed valve)) |
|
Нормально открытый клапан(Normally open valve)) |
|
Регулирующий давление клапан – нерегулируемый (Pressure limiting valve, Fixed)) |
|
Регулирующий давление клапан – регулируемый (Pressure limiting valve, Variable)) |
|
Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line)) |
|
Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line)) |
|
Предохранительный клапан(Pressure Relief Valve(safety valve)) |
|
Реле давления (Pressure Switch) |
|
Кран (Manual Shut-Off valve) |
|
Тип управления |
|
Пружина(Spring) |
|
Возврат пружиной (Spring return) |
|
Ручное управление(Manual) |
|
Кнопка(Push Button) |
|
Рычаг (Push-Pull Lever) |
|
Педаль (Pedal or Treadle) |
|
Механическое управление (Mechanical) |
|
С фиксацией (Detent) |
|
Пилотное управление внешним давлением (Pilot Pressure) |
|
Пилотное управление внутренним давлением |
|
Гидравлическое управление (Hydraulic operated) |
|
Пневматическое управление (Pneumatic operated) |
|
Пневмо-гидравлическое управление (Pneumatic-hydraulic operated) |
|
PVEO |
|
PVEM |
|
PVeH |
|
Соленоид(Solenoid) |
|
Управлением мотором (Motor operated) |
|
Сервопривод(Servo Motor) |
|
Компенсация давления (Pressure Compensated) |
|
Распределители |
|
2-х позиционный распределитель |
|
3-х позиционный распределитель |
|
2-х позиционный распределитель без фиксации |
|
2-х позиционный, с двумя крайними позициями и нейтралью |
|
2-х позиционный, 2-х линейный |
|
2-х позиционный, 3-х линейный |
|
3-х позиционный, 4-х линейный |
|
Распределитель с механической обратной связью (Mechanical feed back) |
ОБОЗНАЧЕНИЕ АРМАТУРЫ ОБЩЕГО НАЗНАЧЕНИЯ | ||
1. Вентиль (клапан) запорный: | ||
а) проходной | ||
б) угловой | ||
2. Вентиль (клапан) трехходовой | ||
3. Вентиль, клапан регулирующий: | ||
а) проходной | ||
б) угловой | ||
4. Клапан обратный (клапан невозвратный): | ||
а) проходной | ||
б) угловой | ||
Примечание: Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному | ||
5. Клапан предохранительный: | ||
а) проходной | ||
б) угловой | ||
6. Клапан дроссельный | ||
7. Клапан редукционный | ||
Примечание. Вершина треугольника должна быть направлена в сторону повышенного давления | ||
8. Клапан воздушный автоматический (вантуз) | ||
9. Задвижка | ||
10. Затвор поворотный | ||
11. Кран: | ||
а) проходной | ||
б) угловой | ||
12. Кран трехходовой: | ||
а) общее обозначение | ||
б) с Т-образной пробкой | ||
в) с L-образной пробкой | ||
13. Кран четырехходовой | ||
14. Кран концевой: | ||
Полное | Упрощенное | |
а) общее обозначение | ||
б) водоразборный | ||
в) самозапорный для умывальника | ||
г) туалетный для умывальника | ||
д) банный | ||
е) писсуарный | ||
ж) смывной контактного действия | ||
з) лабораторный | ||
и) пожарный (клапан пожарный): | ||
для присоединения одного шланга | ||
для присоединения двух шлангов | ||
к) поливочный | ||
15. Кран двойной регулировки | ||
Примечание. Упрощенное обозначение допускается применять только в документации для строительства | ||
16. Смеситель: | ||
а) общее назначение | ||
б) с поворотным изливом | ||
в) с душевой сеткой | ||
г) с самозапорным краном для умывальника | ||
д) медицинский локтевой | ||
ОБОЗНАЧЕНИЯ АРМАТУРЫ, ПРИМЕНЯЕМЫЕ ПРЕИМУЩЕСТВЕННО В ДОКУМЕНТАЦИИ ДЛЯ СУДОСТРОЕНИЯ | ||
17. Клапан невозвратно-запорный: | ||
а) проходной | ||
б) угловой | ||
Примечание. Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному | ||
18. Клапан невозвратно-управляемый | ||
19. Клапан самозапорный | ||
20. Клапан запорный быстродействующий: | ||
а) на открытие | ||
б) на закрытие | ||
21. Клапан пусковой | ||
22. Клапан двухседельный | ||
23. Клапан к манометру | ||
24. Клапан предохранительный сигнальный | ||
25. Захлопка: | ||
а) без принудительного закрытия | ||
б) с принудительным закрытием | ||
26. Задвижка перепускная (для наливных судов) | ||
27. Клапан промывочный | ||
28. Коробка трехклапанная: | ||
а) запорная | ||
б) невозвратно-запорная | ||
в) невозвратно-управляемая | ||
Примечание. Количество квадратов в обозначении должно соответствовать количеству клапанов в коробке | ||
Примечание. Наименования, заключенные в скобки, соответствуют терминологии, принятой в судостроительной промышленности. |
Графические обозначения трубопроводной арматуры | Трубопроводная арматура
Рейтинг: / 2
Условные (графические) изображения трубопроводной арматуры используются при составлении деталировки сети, в которой все узлы и составляющие водопроводной сети – трубопроводная запорная и регулирующая арматура и фасонные части и т.д. изображены схематично (без соблюдения масштабов) условными обозначениями. Обозначения трубопроводной арматуры по системе ЦКБА и другим приведены ТУТ.
Деталировка водопроводной сети используется для монтажа участков трубопроводов, фасонных частей и арматуры, прочего оборудования. На основании деталировки составляется спецификация фасонных частей и арматуры, требуемых для устройства сети.
Ниже приведены основные условные обозначения трубопроводной арматуры:
Арматура |
Обозначение |
Клапан (вентиль) запорный проходной
Клапан (вентиль) запорный угловой |
|
Задвижка |
|
Заслонка |
|
Кран шаровый проходной
Кран шаровый угловой |
|
Клапан (вентиль) регулирующий проходной
Клапан (вентиль) регулирующий угловой |
|
Кран трёхходовой
Клапан (вентиль) трёхходовой |
|
Клапан предохранительный проходной
Клапан предохранительный угловой |
|
Регулятор давления “до себя”
Регулятор давления “после себя” |
|
Клапан обратный подъёмный проходной
Клапан обратный поворотный (захлопка) приёмный с сеткой |
|
Клапан дроссельный |
|
Клапан редукционный |
|
Конденсатоотводчик |
|
Клапан быстродействующий на открытие (НО)
Клапан быстродействующий на закрытие (НЗ) |
|
Воздухоотводчик (вантуз) |
символов клапана в P&ID – шаровой клапан, предохранительный клапан и др.
В этой статье вы узнаете о различных типах символов клапана, используемых в P&ID. В технологических трубопроводах используется много типов клапанов, и каждый имеет свой символ. Это делает клапан одной из сложных частей при считывании P&ID. Но с практикой вы легко запомните эти символы и сможете эффективно читать P&ID.
Есть два типа символов клапана: первый – общие символы, а второй – символ с модификатором.Общие символы сообщают вам, что в линии есть клапан, но не сообщают вам о типах клапана. В то время как символ клапана с модификатором укажет вам точный тип клапана, который используется в трубопроводе.
Общие символы клапанов
Здесь, на изображении выше, вы можете увидеть часто используемые символы для клапанов. Эти символы носят общий характер – например, первый символ клапана.
Теперь, когда вы смотрите на символ на чертеже, он просто указывает на то, что используется какой-то клапан, но не предоставляет вам информацию о типе клапана, будь то запорный, проходной или плунжерный клапан. .Есть специальные символы для задвижек, шаровых кранов, пробок, шаровых кранов, которые я вам объясню через несколько минут.
Аналогичным образом следующие два символа относятся к трехходовому и четырехходовому клапану. Это может быть пробка или шаровой кран. Следующие два символа относятся к обратному клапану и запорному обратному клапану. Эти обратные клапаны могут быть обратными клапанами поворота или подъемными обратными клапанами.
Следующий символ – перепускной клапан. Вы можете видеть, что это то же самое, что и обратный клапан, с той лишь разницей, что написан текст под символом клапана.Вы должны быть очень осторожны при чтении этого типа символа, так как его можно легко не заметить.
Последний символ – автоматический рециркуляционный клапан. Этот тип клапана используется в нагнетательной линии насоса, чтобы гарантировать, что насос не будет страдать от низкого давления на входе, которое приводит к кавитации.
Посмотрите это видео, которое объяснит вам все аспекты, затронутые в этой статье.
Обозначения предохранительного клапана
Здесь, на изображении выше, первый символ представляет собой угловой клапан.В большинстве случаев в качестве углового клапана используется запорный вентиль. Следующий символ обозначает предохранительный клапан, который используется для защиты трубопроводной системы или оборудования от избыточного давления.
Теперь воздушный клапан используется на баке с конической крышей. Этот клапан выполняет функцию предохранительного клапана и вакуумного клапана. В случае избыточного давления этот клапан сбрасывает давление, а в случае создания вакуума в резервуаре этот клапан позволяет воздуху попадать в резервуар. Также как вдыхать и выдыхать воздух.
Вакуумный клапан предотвращает повреждение оборудования из-за отрицательного давления.Пилотный предохранительный клапан работает просто как предохранительный клапан, но используется для трубопроводов большого размера. В этом типе небольшой предохранительный клапан используется для управления главным предохранительным клапаном. Такая компоновка является рентабельной при операции разгрузки большого размера.
Теперь я объясню вам конкретный символ клапана, который используется в P&ID и изометрических чертежах.
Если вы хотите подробно узнать о более чем 18 типах клапанов, вы можете купить мой курс, как стать экспертом по трубопроводной арматуре.
Символ запорного клапана
На изображении выше вы можете увидеть задвижку. Теперь посмотрите на символ P&ID для задвижки. Это модификация стандартного символа клапана путем вставки вертикальной линии между двумя треугольниками. Три изображенных ниже символа представляют собой символы задвижки, используемые на изометрических чертежах. Первый предназначен для концевых соединений под приварку, второй – для фланцевого торцевого клапана, а третий – для торцевого соединения с раструбом.
Обозначение запорного клапана
Для шарового клапана символ изменяется путем добавления небольшого темного кружка между треугольниками.Вы можете видеть, что P&ID и изометрические символы почти одинаковы, с единственным изменением типов концов.
Символ шарового клапана
Вы можете видеть, что есть два символа P&ID для шарового крана. Причина в том, что символы P&ID и изометрических чертежей меняются от компании к компании. Так что, если вы смените компанию, вы должны знать об этом. Точно так же вы можете увидеть символы ISO для шарового крана с торцом, фланцем и муфтой.
Символ игольчатого клапана
Как и шаровой клапан, игольчатый клапан также имеет несколько символов P&ID.Если вы видите, что даже эти символы разные, но все же вы можете легко интерпретировать. Если вы используете вторые символы P&ID, ваш изометрический символ будет соответствующим образом изменен.
Обозначение пробкового клапана
Для пробкового клапана первый символ немного сбивает с толку с проходным клапаном. Если вы помните символ запорного клапана, между треугольником есть темный круг, а здесь только контур круга. Поэтому, когда вы видите этот тип символа, лучше дважды проверить рисунок.
Дроссельная заслонка, символ
Символ дроссельной заслонки – единственный символ, в котором не используется полный треугольник. Если вы обратитесь к первому символу, он похож на шаровой клапан, но треугольник не заполнен. В этом случае альтернативный символ более понятен. Что касается изометрических обозначений, вы можете видеть, что дроссельная заслонка на конце патрубка отсутствует.
Мембранный клапан Обозначение
Вот диафрагменный клапан. Мембранный клапан, приваренный встык, отсутствует. Большинство мембранных клапанов фланцевого типа используются для перекачивания технологических сред с твердыми частицами.
Символ специального клапана
На изображении выше вы можете увидеть символы со специальным примечанием. Первый символ – специальный клапан. Слово NC return под вторым символом более важно. Это означает, что этот клапан остается закрытым во время нормальной работы. Теперь следующие два символа также используются поочередно, чтобы показать положение клапана во время нормальной работы.
Последний символ, используемый для обозначения нагнетательной стороны клапана. Затененными показана сторона клапана, работающая под давлением.
Это все о P&ID и изометрических символах Valves. Если вы хотите узнать об обозначении оборудования, которое используется на чертеже, ознакомьтесь с этой статьей.
P&ID (схемы трубопроводов и КИП) и библиотека символов клапана P&ID
Схема трубопроводов и контрольно-измерительных приборов (P&ID) – это графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны, контрольно-измерительные приборы и другие технологические компоненты и оборудование в системе. P&ID – это основной схематический чертеж, используемый для размещения установки системы управления технологическим процессом.Таким образом, P&ID имеет решающее значение на всех этапах разработки и эксплуатации технологической системы.
Этапы использования P&ID:
- Устройство и компоновка технологической системы
- Спецификация компонентов
- Разработка схем системы управления
- Анализ безопасности и эксплуатации (HAZOP – исследование опасностей и работоспособности)
- Установка и / или встраивание системы
- Схемы и процедуры пуска, выключения и эксплуатации
- Обучение сотрудников работе с технологическими системами
- Обслуживание и модификация системы
P&ID также используются в качестве основы для живого графического представления технологической системы в ее HMI (человеко-машинном интерфейсе) или другой системе управления.
Символы, используемые в P & ID
Для обозначения компонентов на этих схемах используются стандартные символы. Важно отметить, что эти символы НЕ масштабируются и НЕ точны по размерам. Они просто используются для представления определенного типа компонента. Эти символы также помечены словами, буквами и цифрами для дальнейшей идентификации и указания компонентов, которые они представляют. Еще одно важное соображение заключается в том, что диаграммы НЕ всегда отображают физическое расположение и близость каждого компонента.Цель НЕ состоит в том, чтобы служить планом этажа или картой системы, а в том, чтобы проиллюстрировать процесс работы системы.
Условные обозначения клапанов для P & ID
Общий символ 2-ходового клапана – это два треугольника, указывающих друг на друга, концы внутренних точек соприкасаются. Трубопроводы представлены линиями, соединяющими каждую сторону символа клапана. Для обозначения различных труб, трубок и шлангов используются различные типы линий. В этих примерах используются одиночные сплошные линии, обозначающие простые жесткие трубы или трубки.Обычно все трубы проходят вертикально или горизонтально и используют только прямые углы. Направление потока указано стрелкой в конце линии, где он встречается со следующим компонентом, а также при каждом повороте на 90 градусов.
Тип клапана
Тип клапана представлен добавлением формы к центру, где точки соприкасаются. Здесь показаны символы P&ID для наиболее распространенных типов клапанов.
Все представленные выше клапаны представляют собой 2-ходовые линейные клапаны, которые используются для управления потоком, как двухпозиционного, так и дроссельного.Для многопортовых клапанов, таких как 3-ходовые и 4-ходовые, структура символа аналогична, с треугольником для обозначения каждого порта или «пути».
3-ходовые и 4-ходовые шаровые краны могут содержать дополнительную информацию, которая определяет тип шарового сверления, который является шаром с отверстием «T» или «L». Еще одна деталь, которая может быть представлена на схеме, – это путь потока в неактивированном или обесточенном состоянии. Это показано маленькими стрелками рядом с символом, как показано ниже.
Также существует множество других типов клапанов.Вот некоторые из них.
Тип привода
Метод срабатывания определяется линией, идущей от центра клапана, с маленьким символом, часто содержащим букву, вверху линии. Вот несколько примеров шаровых кранов с разными способами срабатывания.
Положение безотказной работы
Когда привод находится в аварийном положении, это обозначается стрелкой на линии между клапаном и приводом. Другой метод, используемый для обозначения неисправной позиции, – это две буквы «FO» или «FC».
Торцевые соединения
Торцевые соединения могут быть представлены в общем виде линиями, представляющими трубы, входящие непосредственно в клапан, как во всех приведенных выше примерах. Соединения также могут быть явно определены с использованием различных других методов. Фланцевые соединения представлены, как показано ниже, где трубы имеют перпендикулярные линии на концах, которые проходят параллельно сторонам символа клапана с небольшим промежутком между ними. Это показывает, что клапан можно снять, не разрезая трубу.Полупостоянные резьбовые соединения показаны небольшими полыми кружками в месте соединения. Вместо этого неразъемные сварные соединения представлены маленькими квадратами. Если соединение сварное, квадрат полый или незаполненный.
Стандартизация
Международное общество автоматизации (ISA: www.isa.org) определило стандарт для P&ID. Стандарт ANSI / ISA-5.1-2009 доступен на веб-сайте ISA.
Несмотря на то, что для этих символов установлен строгий набор стандартов, вы найдете различные способы представления определенных клапанов.Вы также обнаружите явные расхождения между некоторыми типами клапанов в различных библиотеках, отраслях и компаниях. Эта проблема не такая уж проблематичная, поскольку все компоненты также описываются текстом, номером детали (уникальная модель), номером тега (конкретный компонент в системе) и подробно определяются в ключе или легенде, сопровождающей чертеж. . Пока вы сохраняете единообразие на всех своих чертежах, диаграмма P&ID будет приемлемой и понятной для всех, кто с ней работает.Мы рекомендуем вам загрузить нашу Библиотеку символов и импортировать ее в свой программный пакет для создания диаграмм, например, Lucid chart.
Трубы, трубки и шланги (технологические линии):
Технологические линии – это линии, по которым фактически протекает технологическая среда. Они представлены разными типами линий. В полной P&ID каждая строка будет помечена номером строки. Например: 150-67П00-2299-115101-Н. Эта метка будет либо идти параллельно линии, либо с линией выноски, указывающей на определяемую линию, если она не помещается на самой линии.На этикетке будет указана информация о размере, классе, изоляции и т. Д. Разные компании используют разные структуры для этих чисел, но все они содержат одинаковую информацию. Линии процесса более жирные, чем другие линии, например линии, представляющие электрические, пневматические или информационные сигналы.
Различные символы труб
Существует 2 способа проиллюстрировать, когда трубы пересекаются на чертежах, но НЕ соединены физически. Либо используйте небольшой «горб», чтобы показать, что одна линия «переходит» другую, либо сломайте одну из линий очень близко к другой, чтобы показать, что она проходит под ней.Это НЕ физическое представление реальных труб. Фактически, они могут даже не пересекаться в реальной системе. Это просто метод разделения линий, когда они должны пересекаться на чертеже.
Коммуникационные / сигнальные линии:
Системы управления технологическим процессом используют различные типы сигналов для передачи информации между компонентами, приборами и компьютерами системы управления. Каждый тип сигнала имеет свой собственный тип линии, чтобы явно идентифицировать тип сигнала, который проходит по ней.
Различные символы сигналов
Другие общие символы P&ID для основных компонентов процесса:
Суда
Насосы, вентиляторы и компрессоры
Список можно продолжать и продолжать… Буквально сотни символов обозначают все компоненты, используемые в системах управления технологическими процессами. Теплообменники, охладители, бойлеры, фильтры и др. Мы создали библиотеку символов P&ID, которая включает наиболее распространенные компоненты, используемые в схемах трубопроводов и КИПиА.
Контрольно-измерительные приборы (датчики, преобразователи, счетчики и т. Д.)
Инструментарий относится к устройствам, которые определяют, измеряют, указывают, передают и / или записывают физические свойства в системе. Для этих типов компонентов существует несколько иной подход. Компоненты представлены в виде так называемого «пузыря». Пузырь имеет форму простого круга, квадрата или шестиугольника.
Все эти типы пузырьков далее определяются горизонтальной линией, линиями или отсутствием таковых.Эти линии определяют, где находится инструмент и доступен ли он для оператора.
Номера тегов
Внутри фигуры есть буквы и цифры, используемые для обозначения измеряемого свойства (например, скорости потока, давления, температуры или уровня) и функции, выполняемой с этим измерением. Типичные функции: отображение, запись, передача и управление. Ниже приведены несколько примеров, а также таблица букв и их обозначение для наиболее распространенных компонентов контрольно-измерительной аппаратуры.
Эти инструменты обозначаются до пяти букв: (минимум 2)
1-я буква – это измеряемое свойство:
F = расход, P = давление, T = температура, L = уровень
2-я буква является модификатором:
D = дифференциал, F = коэффициент. просто опустить, если не применяются модификаторы
3-й указывает на пассивную функцию / считывание:
A = аварийный сигнал, R = запись, I = индикатор, G = датчик
4-я – активная / выходная функция:
C = контроллер, T = передача, S = переключатель, V = клапан
5-й – модификатор функции:
H = высокий, L = низкий, O = открытый, C = закрытый. просто опустить, если не применяются модификаторы
см. Более полный список в Википедии
За ним следует номер цикла, который уникален для этого цикла. Например, FIC045 означает, что это F low I , указывающий на контроллер C в контуре управления 045 . Это также известно как идентификатор «тега» полевого устройства, который обычно присваивается местоположению и функциям прибора. В том же шлейфе может быть FT045 – передатчик F low T в том же шлейфе.Ниже приведены несколько примеров полных символов для нескольких инструментов в одном цикле.
Программное обеспечение для изготовления P&ID
Существует несколько различных программных пакетов, доступных для создания P&ID. Мы используем и рекомендуем диаграмму Lucid от Lucid Software Inc. Библиотеку символов P&ID, которую мы собрали, очень легко импортировать в этот пакет.
Узнайте больше и попробуйте бесплатно
Сводка
Название изделия
P&ID (схемы трубопроводов и контрольно-измерительных приборов) и библиотека символов клапана P&ID
Описание
Схема трубопроводов и контрольно-измерительных приборов (P&ID) – это графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны , контрольно-измерительные приборы и другие технологические компоненты и оборудование в системе.Загружаемый PDF-файл с обозначениями клапанов, приводов и других популярных символов P&ID.
Автор
Джефф Ринкер
Имя издателя
Гарантированная автоматизация
Логотип издателя

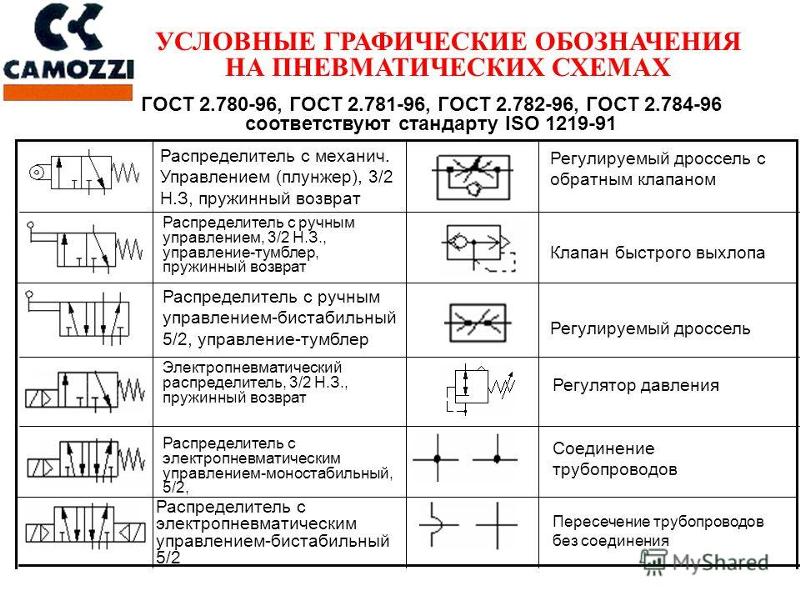

Описание символов пневматических цепей| Library.AutomationDirect
Направленные воздушные регулирующие клапаны являются строительными блоками пневматического управления. Обозначения пневматических контуров, представляющие эти клапаны, предоставляют подробную информацию о клапане, который они представляют.Символы показывают способы срабатывания, количество позиций, пути потока и количество портов. Вот краткое описание того, как читать символ.
Обозначения клапана пневматического контура
Большинство символов клапана состоит из трех частей (см. , рис. 2А, ниже). Приводы – это механизмы, которые заставляют клапан перемещаться из одного положения в другое. Поля «Положение» и «Поток» показывают, как работает клапан. Каждый клапан имеет как минимум два положения, и каждое положение имеет один или несколько путей потока, таким образом, каждый символ клапана имеет как минимум два поля потока для описания этих путей.Ознакомьтесь с нашими интерактивными символами пневматических цепей здесь.
Позиционные и проточные боксы
Количество «блоков положения и потока», составляющих символ клапана, указывает количество положений клапана. Направление потока указано стрелками в каждом поле. Эти стрелки показывают пути потока, которые обеспечивает клапан, когда он находится в каждом положении.
Поле потока рядом с «активным» приводом всегда показывает текущий путь (пути) потока клапана. В приведенном выше примере, когда рычаг НЕ приводится в действие, привод с пружинным возвратом (правая сторона) управляет клапаном, а прямоугольник рядом с пружиной показывает путь потока.Когда рычаг приводится в действие, поле рядом с рычагом показывает путь потока клапана. В данный момент клапан может находиться только в одном положении.
В , рис. 2B (3-позиционный клапан), клапан имеет как соленоиды, так и приводы с пружинным возвратом с обеих сторон, приводы с пружинным возвратом возвращают клапан в центральное положение, но только если ни один из соленоидов не активен. :
В этом 3-позиционном клапане центральная проточная коробка показывает путь потока, когда ни один из приводов не активен, а пружины удерживают клапан в центральном положении.В этом довольно распространенном примере центральная рамка указывает, что воздушного потока не будет (и соответствующий цилиндр не будет двигаться), если один из двух приводов не будет активен. Таким образом, этот тип клапана может использоваться для постепенного «толчка» или «вдавливания» цилиндра вдоль его хода выдвижения или втягивания для различных целей.
Порты
Количество портов отображается числом конечных точек в данном поле. Подсчитайте только порты в одной проточной коробке на символ (например, на символе клапана , рис. 2В, есть три прямоугольника, показывающих каждое из трех различных положений, возможных для клапана).На рис. 2C всего 5 портов. Иногда порт (обычно выпускной) выходит прямо в атмосферу, и нет никаких механических средств для крепления глушителей, клапанов управления потоком или каких-либо других аксессуаров. Чтобы указать это (на некоторых блок-схемах), порты с возможностью подключения будут иметь короткую линию, выходящую за пределы поля (как показано на портах 1, 2 и 4), в то время как порты, к которым вы не можете подключиться, не будут иметь внешнего сегмента линии. (порты 3 и 5 в этом примере).
Маркировка портов
Ярлыки портов обычно отображаются на одном блоке потока на символ. Разные производители маркируют порты клапанов разными буквами, но метки справа довольно стандартные. «P» представляет впускной канал давления, «A» и «B» – выпускные отверстия (обычно подключенные к портам «выдвижения» и «втягивания» на цилиндре), а «R» и «S» обозначают выпускные отверстия.
Порты против «Путей»
Клапанычасто называют количеством портов, а также количеством «путей», по которым воздух может входить или выходить из клапана.В большинстве ситуаций количество портов и путей одинаково для данного клапана, но обратите внимание на , рис. 2С, выше.
Он имеет пять портов, но считается 4-ходовым клапаном, потому что два из них имеют одну и ту же функцию выпуска. Это заслуга гидравлики – здесь два выхлопных тракта соединены (внутри клапана), так что требуется только один возвратный канал, и только одна возвратная линия требуется для возврата гидравлического масла в резервуар для хранения для повторного использования. использовать. Другими словами, в пневматической системе два выпускных отверстия (R и S на , рис. 2D, ) считаются только одним «каналом», поскольку они оба соединяют клапан с одним и тем же местом (атмосферой).В случае нашего пневматического клапана с аналогичной функциональностью отдельные выпускные отверстия созданы для простоты механики (и в качестве меры экономии), но они не считаются отдельными «способами».
Символы на следующей странице показывают многие из портов, путей и положений обычных пневматических клапанов. Спецификация «способов» может быть несколько сложной; Анализ условных обозначений цепи – лучший метод проверки того, что данный клапан предлагает требуемые функции.
Общие символы клапана и привода
Другие символы пневматических цепей
Другие пневматические компоненты также имеют схемы или символы, но они, как правило, не требуют такого подробного объяснения, как для клапанов.Вот символы для других часто используемых пневматических устройств: Ознакомьтесь с нашими интерактивными символами пневматических цепей здесь.
Первоначально опубликовано: 21 марта 2016 г.
Сокращения для клапанов
Некоторые общепринятые сокращения, используемые для клапанов на чертежах и в документации США:
Сокращение | Тип клапана | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
BB | BC BC Крышка с болтовым креплением||||||||||
BV | Шаровой кран | |||||||||
BWE | Под сварку встык | |||||||||
CV | Обратный клапан | |||||||||
CWP | DD с двойным рабочим давлением | DD Рабочее давление | Ковкий чугун | |||||||
DWV | Дренажный, сливной, вентиляционный фитинги | |||||||||
FE | Конец фланца | |||||||||
FF | Плоский фланец | |||||||||
FW | Гибкий клин | |||||||||
HF | Жесткий | |||||||||
HW | Маховик | |||||||||
IBBM | Железный корпус Установленный под бронзу 9038 | |||||||||
Утюг | ||||||||||
GV | Задвижка | |||||||||
MJ | Механическое соединение | |||||||||
NPS | Номинальный размер трубы | |||||||||
NPT | Резьба | National Pipe | NPT | Резьба | National Pipe 9038 -Подъемная штанга | |||||
OWG | Давление масла, воды, газа | |||||||||
PRV | Редукционный клапан | |||||||||
RF | С выступом | |||||||||
RJ | Тип кольцаПодъемная штанга | |||||||||
RWD | Упругий клиновой диск | |||||||||
SB | Серебряный припой | |||||||||
SE | Конец под пайку | |||||||||
SOV | Запорный клапан | |||||||||
Запорный клапан SW | ||||||||||
Конец под сварку внахлест | ||||||||||
TB | Крышка с резьбой | |||||||||
TE | Конец с резьбой | |||||||||
TC | Крышка с резьбой | |||||||||
Крышка с резьбой | ||||||||||
SWP | Рабочее давление||||||||||
UC | Соединительный колпачок | |||||||||
WOG | Давление воды, масла, газа | |||||||||
WWP | Рабочее давление воды |
Направляющие клапанов – Клапаны представляют собой механические устройства для управления давлением. внутри системы или процесса.
Что такое клапаны?
Клапаны – это механические устройства, которые контролируют поток и давление в системе или процессе. Они являются важными компонентами трубопроводной системы, по которой транспортируются жидкости, газы, пары, шламы и т. Д.
Доступны различные типы клапанов: задвижки, проходные, пробковые, шаровые, дроссельные, обратные, мембранные, пережимные, предохранительные, регулирующие клапаны и т. Д. Каждый из этих типов имеет ряд моделей, каждая с различными характеристиками и функциональными возможностями. Некоторые клапаны являются самоуправляемыми, в то время как другие управляются вручную или с приводом, пневматическим или гидравлическим приводом.
Функции клапанов:
- Остановка и запуск потока
- Уменьшить или увеличить расход
- Управление направлением потока
- Регулировка расхода или рабочего давления
- Сбросить определенное давление в трубопроводной системе
Существует множество конструкций, типов и моделей клапанов для широкого диапазона промышленных применений. Все они удовлетворяют одной или нескольким функциям, указанным выше. Клапаны – дорогостоящие изделия, и важно, чтобы для их функции был указан правильный клапан, и он должен быть изготовлен из материала, подходящего для технологической жидкости.
Независимо от типа, все клапаны имеют следующие основные части: корпус, крышку, трим (внутренние элементы), привод и набивку. Основные части клапана показаны на изображении справа.
Корпус клапана
Корпус клапана, иногда называемый оболочкой, является первичной границей клапана давления. Он служит основным элементом клапана в сборе, потому что это каркас, удерживающий все части вместе.
Корпус, первая граница давления клапана, выдерживает нагрузки давления жидкости от соединительного трубопровода.Он принимает впускной и выпускной трубопровод через резьбовые, болтовые или сварные соединения.
Концы корпуса клапана предназначены для соединения клапана с патрубком трубопровода или оборудования с помощью различных типов торцевых соединений, таких как приварные встык или раструб, резьбовые или фланцевые.
Корпуса клапанов отливаются или кованы в различных формах, и каждый компонент выполняет определенную функцию и изготовлен из материала, подходящего для этой функции.
Крышка клапана
Крышка отверстия в корпусе – это крышка, и это вторая по важности граница напорного клапана.Как и корпуса клапанов, крышки доступны во многих конструкциях и моделях.
Крышка служит крышкой корпуса клапана, она отлита или выкована из того же материала, что и корпус. Обычно он соединяется с корпусом с помощью резьбового, болтового или сварного соединения. Во время изготовления клапана внутренние компоненты, такие как шток, диск и т. Д., Вставляются в корпус, а затем прикрепляется крышка, чтобы удерживать все части вместе внутри.
Во всех случаях крепление крышки к кузову считается границей давления.Это означает, что сварное соединение или болты, соединяющие крышку с корпусом, являются деталями, удерживающими давление. Крышки клапанов, хотя и необходимы для большинства клапанов, представляют собой повод для беспокойства. Крышки могут усложнить производство клапанов, увеличить размер клапана, составляют значительную часть стоимости клапана и являются источником потенциальных утечек.
Трим клапана
Съемные и заменяемые внутренние части клапана , которые контактируют с протекающей средой, вместе называются Трим клапана .К этим деталям относятся седло (а) клапана, диск, сальники, проставки, направляющие, втулки и внутренние пружины. Корпус клапана, крышка, набивка и т. Д., Которые также контактируют с текучей средой, не считаются тримом клапана.
A Характеристики трима клапана определяются поверхностью сопряжения диска и седла и соотношением положения диска к седлу. Благодаря триммированию возможны основные движения и управление потоком. В конструкции трима с вращательным движением диск скользит близко к седлу, чтобы изменить отверстие для потока.В конструкциях трима с линейным движением диск поднимается перпендикулярно от седла, так что появляется кольцевое отверстие.
Детали трима клапана могут быть изготовлены из различных материалов, поскольку они обладают разными свойствами, необходимыми для противодействия различным силам и условиям. Втулки и сальники не испытывают таких же сил и условий, как диск клапана и седло (а).
Свойства проточной среды, химический состав, давление, температура, расход, скорость и вязкость – вот некоторые из важных соображений при выборе подходящих материалов для затвора.Материалы трима могут быть или не совпадать с материалом корпуса клапана или крышки.
Трим клапана API 600 №
Диск клапана и седло (а)
Диск
Диск – это часть, которая позволяет, дросселировать или останавливать поток, в зависимости от его положения. В случае пробки или шарового крана диск называется пробкой или шаром. Диск является третьей по важности первичной границей давления. При закрытом клапане к диску прикладывается полное давление системы, и по этой причине диск является компонентом, связанным с давлением.
Диски обычно кованые, а в некоторых конструкциях имеют твердое покрытие для обеспечения хороших износостойких свойств. Большинство клапанов названы, конструкция их дисков.
Сиденье (а)
Седло или уплотнительные кольца обеспечивают посадочную поверхность для диска. Клапан может иметь одно или несколько седел. В случае шарового клапана или обратного клапана обычно имеется одно седло, которое образует уплотнение с диском, чтобы остановить поток. В случае задвижки имеется два седла; один на стороне входа, а другой на стороне выхода.Диск задвижки имеет две посадочные поверхности, которые входят в контакт с седлами клапана, образуя уплотнение для остановки потока.
Для повышения износостойкости уплотнительных колец поверхность часто наплавляется путем сварки, а затем механической обработки контактной поверхности уплотнительного кольца. Для хорошего уплотнения при закрытом клапане необходима чистовая обработка поверхности посадочного места. Уплотнительные кольца обычно не считаются частями, ограничивающими давление, потому что корпус имеет достаточную толщину стенки, чтобы выдерживать расчетное давление, не полагаясь на толщину уплотнительных колец.
Шток клапана
Шток клапана обеспечивает необходимое перемещение диска, плунжера или шара для открытия или закрытия клапана и отвечает за правильное положение диска. Он соединен с маховиком клапана, приводом или рычагом с одного конца, а с другой стороны с диском клапана. В задвижках или шаровых клапанах для открытия или закрытия клапана требуется линейное движение диска, в то время как в плунжерных, шаровых и дисковых затворах диск вращается для открытия или закрытия клапана.
Штоки обычно кованые и соединяются с диском резьбой или другими способами. Для предотвращения утечки в области уплотнения необходима чистовая обработка поверхности штока.
Существует пять типов штоков клапана:
- Подъемный шток с наружным винтом и вилкой
Наружная часть штока имеет резьбу, а часть штока в клапане гладкая. Резьба штока изолирована от рабочей среды уплотнением штока. Доступны два разных стиля этих дизайнов; один с маховиком, прикрепленным к штоку, чтобы они могли подниматься вместе, а другой с резьбовой втулкой, которая заставляет шток подниматься через штурвал.Клапан этого типа обозначается буквами «O. S. and Y.» это обычная конструкция для клапанов NPS 2 и более. - Подъемный шток с внутренним винтом
Резьбовая часть штока находится внутри корпуса клапана, а уплотнение штока вдоль гладкой части, которая подвергается воздействию атмосферы снаружи. В этом случае резьба штока находится в контакте с текучей средой. При вращении шток и маховик поднимаются вместе, чтобы открыть клапан. - Невыдвижной шток с внутренним винтом
Резьбовая часть штока находится внутри клапана и не поднимается.Диск клапана движется по штоку, как гайка, если шток вращается. Резьба стержня подвергается воздействию текучей среды и, как таковая, подвергается ударам. Вот почему эта модель используется, когда пространство ограничено для обеспечения линейного движения, а текучая среда не вызывает эрозии, коррозии или истирания материала штока. - Скользящий шток
Шток клапана не вращается и не поворачивается. Он скользит внутрь и наружу клапана, чтобы открыть или закрыть клапан. Эта конструкция используется в рычажных быстро открывающихся клапанах с ручным управлением.Он также используется в регулирующих клапанах, приводимых в действие гидравлическими или пневматическими цилиндрами. - Поворотный шток
Это обычно используемая модель в шаровых, пробковых и дисковых затворах. Движение штока на четверть оборота открывает или закрывает клапан.
В главном меню «Клапаны» вы найдете несколько ссылок на подробные (большие) изображения клапанов с поднимающимся и НЕ поднимающимся штоком.
Уплотнение штока клапана
Для надежного уплотнения между штоком и крышкой необходима прокладка.Это называется упаковкой, и она оснащена, например, следующие компоненты:
- Толкатель сальника, втулка, которая сжимает набивку, посредством сальника в так называемую сальниковую камеру.
- Сальник, разновидность втулки, которая сжимает сальник в сальник.
- Сальник, камера, в которой сальник сжимается.
- Уплотнение, доступное из нескольких материалов, таких как Teflon®, эластомерный материал, волокнистый материал и т. Д.
- Заднее сиденье – это место для сидения внутри капота.Он обеспечивает уплотнение между штоком и крышкой и предотвращает повышение давления в системе против уплотнения клапана, когда клапан полностью открыт. Задние сиденья часто применяются в задвижках и запорной арматуре.
Важным аспектом срока службы клапана является узел уплотнения. Практически все клапаны, такие как стандартные шаровые, проходные, задвижки, пробки и дроссельные заслонки, имеют свой узел уплотнения, основанный на усилии сдвига, трении и разрыве.
Следовательно, упаковка клапана должна быть выполнена надлежащим образом, чтобы предотвратить повреждение штока и утечки жидкости или газа.Если уплотнение слишком ослаблено, клапан будет протекать. Если набивка будет слишком тугой, это повлияет на движение и может повредить шток.
Типовой уплотнительный узел
1. Сальник Follover 2. Сальник 3. Сальник с набивкой 4. Заднее сиденье
Совет по техническому обслуживанию: 1. Как установить сальник
Совет по обслуживанию
: 2. Как установить сальник
Бугель клапана и гайка бугеля
Хомут
Хомут соединяет корпус клапана или крышку с приводным механизмом.Верхняя часть бугеля, удерживающая гайку бугеля, гайку штока или втулку бугеля, и шток клапана проходят через нее. Ярмо обычно имеет отверстия для доступа к сальниковой коробке, звеньям привода и т. Д. Конструктивно ярмо должно быть достаточно прочным, чтобы выдерживать силы, моменты и крутящий момент, развиваемые приводом.
Гайка хомута
Гайка траверсы – это гайка с внутренней резьбой, которая помещается в верхней части траверсы, через которую проходит шток. Например, в задвижке гайка вилки поворачивается, а шток перемещается вверх или вниз.В случае шаровых клапанов гайка закреплена, а шток вращается через нее.
Привод клапана
Клапаны с ручным управлением обычно оснащены маховиком, прикрепленным к штоку клапана или гайке хомута, который вращается по часовой стрелке или против часовой стрелки, чтобы закрыть или открыть клапан. Таким образом открываются и закрываются запорные и задвижки.
Ручные четвертьоборотные клапаны, такие как шаровые, заглушки или бабочки, имеют рычаг для приведения в действие клапана.
Есть приложения, в которых невозможно или нежелательно приводить в действие клапан вручную с помощью маховика или рычага.Эти приложения включают:
- Большие клапаны, которые должны работать против высокого гидростатического давления
- Клапаны должны управляться удаленно
- Когда время открытия, закрытия, дросселирования или ручного управления клапаном больше, чем требуется по критериям проектирования системы
Эти клапаны обычно оснащены приводом.
Исполнительный механизм в самом широком смысле – это устройство, которое производит линейное и вращательное движение источника энергии под действием источника управления.
Базовые приводы используются для полного открытия или полного закрытия клапана. Приводы для управления или регулирования клапанов получают сигнал позиционирования для перемещения в любое промежуточное положение. Существует много различных типов приводов, но вот некоторые из наиболее часто используемых приводов клапанов:
- Редукторные приводы
- Приводы для электродвигателей
- Пневматические приводы
- Гидравлические приводы
- Электромагнитные приводы
Для получения дополнительной информации о приводах см. Главное меню «Клапаны» – Приводы клапанов –
Классификация клапанов
Ниже приведены некоторые из наиболее часто используемых классификаций клапанов, основанных на механическом движении:
- Клапаны линейного перемещения.Клапаны, в которых запорный элемент, как в запорных, шаровых, диафрагменных, сжимающих и подъемных обратных клапанах, движется по прямой линии, чтобы позволить, остановить или дросселировать поток.
- Клапаны поворотного действия. Когда запорный элемент клапана движется по угловой или круговой траектории, как в дисковых, шаровых, плунжерных, эксцентриковых и поворотных обратных клапанах, клапаны называются клапанами вращательного движения.
- Четвертьоборотные клапаны. Некоторым поворотным клапанам требуется примерно четверть оборота, от 0 до 90 °, чтобы шток полностью открылся из полностью закрытого положения или наоборот.
Классификация клапанов на основе движения
Типы клапанов | Линейное движение | Вращательное движение | Четверть оборота |
Ворота | ДА | НЕТ | НЕТ |
Глобус | ДА | НЕТ | НЕТ |
Заглушка | НЕТ | ДА | ДА |
Мяч | НЕТ | ДА | ДА |
Бабочка | НЕТ | ДА | ДА |
Поворотный механизм | НЕТ | ДА | НЕТ |
Мембрана | ДА | НЕТ | НЕТ |
Ущипнуть | ДА | НЕТ | НЕТ |
Безопасность | ДА | НЕТ | НЕТ |
Разгрузка | ДА | НЕТ | НЕТ |
Типы клапанов | Линейное движение | Вращательное движение | Четвертьоборот |
Рейтинги класса
Номинальные значения давления и температуры клапанов обозначены номерами классов.ASME B16.34, Клапаны с фланцевыми, резьбовыми и приварными соединениями – один из наиболее широко используемых стандартов клапанов. Он определяет три типа классов: стандартные, специальные и ограниченные. ASME B16.34 охватывает клапаны классов 150, 300, 400, 600, 900, 1500, 2500 и 4500.
Сводка
На этой странице определен ряд основной информации от клапанов.
Как вы, возможно, видели в главном меню «Клапаны», вы также можете найти информацию о нескольких и часто используемых клапанах в нефтегазовой и химической промышленности.
Это может дать вам представление и хорошее понимание различий между различными типами клапанов и того, как эти различия влияют на работу клапана. Это поможет правильному применению каждого типа клапана во время проектирования и правильному использованию каждого типа клапана во время эксплуатации.
101: типы клапанов, размеры, стандарты и др.
Вы также можете увидеть клапаны, классифицированные по функциям, а не по конструкции.
Общие функциональные обозначения и их общие конструктивные типы включают:
- Запорные клапаны: Шаровые, дисковые, диафрагменные, запорные, пережимные, поршневые и пробковые клапаны
- Регулирующие клапаны: Шаровые, дисковые, диафрагменные, шаровые, игольчатые, пережимные и пробковые клапаны
- Безопасность Предохранительные клапаны: Клапаны сброса давления и сброса вакуума
- Обратные клапаны: Поворотные обратные и подъемные обратные клапаны
- Клапаны специального назначения: Многопортовые, поплавковые, опорные, ножевые задвижки и заглушки линии
Хотя клапаны могут быть небольшой частью вашего трубопроводного процесса или системы с точки зрения пространства, они часто составляют значительную часть бюджета на проектирование и строительство.Они также оказывают значительное влияние на долгосрочные затраты и общую производительность системы.
Выбор правильного размера клапана важен как для оптимизации затрат, так и для обеспечения безопасной, точной и надежной работы.
Первое, что необходимо учитывать, – это общий размер клапана – как с точки зрения физических размеров, так и с точки зрения внутреннего размера и расхода (CV).
Выбор клапана, который не помещается должным образом в требуемом пространстве, может привести к дополнительным расходам.Выбор клапана, который не обеспечивает идеального расхода, может привести как минимум к неточному регулированию расхода, а в худшем – к полному отказу системы.
Например, если ваш клапан слишком мал, это может вызвать уменьшение потока на выходе и создание противодавления на входе. Если клапан слишком большой, вы обнаружите, что управление потоком резко ухудшается по мере того, как вы продвигаетесь от полностью открытого или полностью закрытого.
При выборе правильного размера убедитесь, что учитывает как диаметр соединителя, так и общий расход клапана по сравнению с вашими потребностями.Некоторые клапаны обеспечивают отличный поток, в то время как другие сужают поток и увеличивают давление.
Это означает, что иногда для регулировки расхода необходимо установить клапан большего размера, чем может предполагать только диаметр адаптера.
Торцевые соединения клапана: ключ к правильной подгонке и правильной работеУчитывая размер и дизайн, важно также учитывать торцевые соединения клапана.
Распространенные типы концов клапана. Источник: Unified AlloysХотя наиболее очевидным следствием здесь является выбор торцевого соединения, совместимого с вашим трубопроводом, существуют также функциональные характеристики распространенных типов концов, которые могут сделать один клапан более подходящим для ваших нужд, чем другой.
Общие клапанные соединения и концы включают:
- Резьбовые или резьбовые: Часто используются в соединениях приборов или в точках отбора проб
- Фланцевых: Наиболее распространенные концы трубопровода
- Приварные встык: Обычно используются в операциях высокого давления или высоких температур
- Приварной патрубок: Обычно используется на трубопроводах с малым внутренним диаметром, где резьбовые соединения не допускаются.
- Межфланцевое соединение и выступ: Часто используется для компактных клапанов, устанавливаемых в системах с ограниченным пространством.
В зависимости от вашего предполагаемого использования материалы, из которых изготовлены ваши клапаны, могут иметь решающее значение для обеспечения безопасной эксплуатации и снижения затрат на техническое обслуживание и замену в течение всего срока эксплуатации.
Клапаны из нержавеющей сталиявляются отличным вариантом в различных производственных средах, в том числе в агрессивных средах (например, химикатах, соленой воде и кислотах), в средах со строгими санитарными стандартами (например, при производстве продуктов питания и напитков и фармацевтических препаратов), а также в процессах, требующих повышенного давления. давление или высокие температуры.
Однако, если вы обрабатываете растворители, топливо или летучие органические соединения (ЛОС), выбор материала клапана из неискрящего материала, такого как латунь, бронза, медь или даже пластик, часто является лучшим вариантом.Помимо выбора правильного материала корпуса, внутренние (смачиваемые) детали отделки также должны быть оценены на химическую совместимость. Если ваш клапан содержит эластомеры, их также следует проверить на химическую совместимость, а также на ограничения по давлению и температуре.
Стандарты клапанов: соответствие требованиям и нормативным требованиямВ зависимости от предполагаемого использования вы можете обнаружить, что клапаны должны соответствовать определенным стандартам, чтобы соответствовать нормативным требованиям по безопасности, санитарии или другим вопросам.
Несмотря на то, что существует слишком много организаций по стандартизации и потенциальных нормативных документов, чтобы подробно описать их, организаций по общим стандартам включают: Также следует учитывать отраслевые стандарты. Основные организации по стандартизации по отраслям: Выбор правильного клапана для вашего проекта может показаться сложным.Однако, начав с общих характеристик – таких как конструкция клапана , размер клапана и метод срабатывания – вы можете быстро ограничить свои возможности, чтобы определить наилучшие клапаны для ваших нужд. Независимо от того, разрабатываете ли вы новую систему обработки или хотите обновить или обслужить существующую систему, выбор клапанов и фитингов Unified Alloys поможет вам найти идеальное решение для вашего приложения и среды использования. Как ведущий поставщик сплавов из нержавеющей стали, клапанов, фланцев и т. Д., Наши специалисты уже более 4 десятилетий помогают промышленным предприятиям Канады и Северной Америки.Нужна помощь или есть вопрос? Свяжитесь с нами для индивидуальной помощи. Обратные клапаны пропускают поток только в одном направлении и автоматически закрываются, если поток меняет направление. Они полностью автоматические в действии, в зависимости от давления и скорости потока в линии для выполнения своих функций открытия и закрытия. Большинство поворотных обратных клапанов Crane FS можно установить в горизонтальном или вертикальном трубопроводе с восходящим потоком.Подъемные обратные клапаны следует использовать только на горизонтальных линиях.
Заключительные мысли Обратные клапаны – Crane Fluid Systems
Crane FS предлагает четыре основных типа бронзовых обратных клапанов
Проверка горизонтального подъема
Проверка вертикального подъема
Проверка качелей
Двойная проверка
Обратные клапаны Особенности и преимущества
При выборе клапанов следует делать ссылку на практические правила и другие обязательные спецификации, которые могут исключать определенные типы для конкретных применений.
Поворотные обратные клапаны
Поворотные обратные клапаны, имеющие 6 диаметров прямых участков трубы перед и 3 диаметра после потока, подходят для скоростей до 3 метров в секунду. Если клапан расположен так, что турбулентный поток входит в клапан, скорость не должна превышать 2 метров в секунду.
Обратные клапаны с горизонтальным подъемом
Обратные клапаны с горизонтальным подъемом используются в основном для подачи воздуха, газа и пара, в то время как поворотные обратные клапаны наиболее подходят для воды и других жидкостей.Для применений с воздухом, газом и низким давлением, особенно там, где требуется герметичное закрытие от пузырьков, необходим клапан с резиновым покрытием.
Для работы со сжатым воздухом требуется обратный клапан с горизонтальным подъемом с покрытием из нитриловой резины на диске и возвратной пружиной. Клапан всегда следует устанавливать как можно дальше от компрессора.
Двойные обратные клапаны
Двойные обратные клапаны предназначены для предотвращения загрязнения воды из-за обратного сифонажа, обратного потока и перекрестных соединений в системах снабжения, например, в шланговых кранах, цистернах, стояках, душах и бассейнах.
Посмотреть обратные клапаны
.
