Обвязка котла протерм медведь 30 клом: Подключение напольного котла Protherm Медведь KLOM к блоку управления котлом Кситал-GSM

Монтаж и установка котла Protherm Медведь

___________________________________________________________________________

• Чугунный газовый котел Protherm Медведь KLOM
• Протерм Медведь – Характеристики и комплектация
• Регулировки напольных газовых котлов Протерм
• Эксплуатация котлов Protherm

Напольный газовый котел Protherm KLZ 30/40 используется в качестве теплогенераторов в автономных системах водяного отопления. Способ отвода продуктов сгорания для таких котельных агрегатов – в дымоход с постоянной тягой 2 Па.

Размер выхода для подсоединения дымохода меняется в зависимости от мощности котла: KLZ 30 – 130 мм / KLZ 40 – 150 мм.

Воздух для горения поступает в котел из помещения, в котором он смонтирован. Нужно создать приток в помещение нужного объема воздуха для процесса горения – около 11 м3 воздуха на 1 м3 природного газа.

Котельная установка монтируется в защищенном от замерзания месте около дымовой трубы.

Разрешенная температура окружающей среды для функционирования котла от +3С до +45С.

Для отвода продуктов сгорания котлов Протерм Медведь возможно применить дополнительное устройство, которое обеспечивает принудительный отвод продуктов сгорания.

Устройство позволяет эксплуатировать чугунные котельные агрегаты в случаях, если нет возможности использовать нормальный отвод продуктов сгорания в дымоход.

Надставка соединяется с выходом котла для стыковки дымохода. Наибольшая длина дымохода равняется 10 метрам.

В период проведения монтажа при падении давления в системе отопления нужно диагностировать и устранить места негерметичности или выпустить воздух из системы, а также проверить расширительный бак.

Настройка расширительного бака зависит от характеристики системы отопления, что защищает систему отопления и все ее компоненты в период эксплуатации от повышенной нагрузки при резких перепадах давления.

При наполнении встроенного бойлера ГВС нужно открыть подводящую линию холодного водоснабжения и линию выхода горячей воды из него. Если из линии ГВС начнет вытекать вода, то значит бойлер максимально заполнен.

Перед пуском газового котла Protherm Медведь всю отопительную систему нужно тщательно промыть. На линию входа холодной воды в бойлер рекомендуется поставить предохранительный клапан сброса. Между клапаном и бойлером запрещено монтировать любые запорные устройства.

Если место водоразбора ГВС находится вдали от котельного агрегата, то следует создать рециркуляционный контур горячей воды, в котором будет действовать вспомогательный подогрев.

На месте стыковки к бойлеру рециркуляционной линии стоит заглушка. Если применить рециркуляционный контур, то нет необходимости слива холодной воды из водопроводного крана горячей воды. Ресурс ГВС увеличивает объем рециркуляционного трубопровода.

При этом следует теплоизолировать контур рециркуляции, чтобы время функционирования котла на нагрев бойлера не повышалось до такого уровня, который может быть неудобен из-за длительных перерывов в работе отопительного контура.

Действие циркуляционной линии ГВС повышает расход топлива для приготовления горячей воды.

При монтажных работах в случаях, когда котел Protherm Медведь KLZ 40/30 остается включенным в электосеть (даже если кнопка пуска выключена), следует придерживаться требований по безопасности, применяемые при обслуживании и эксплуатации электроприборов. Внешние панели котельной установки
являются съемными.

Передняя панель присоединена пружинными скобами, которые находятся на верхних углах обшивки. Переднюю панель можно откинуть, потянув верхнюю кромку на себя.

Верхняя панель открывается снизу вверх, если выкрутить два находящихся сзади винта. Другие панели прикручены саморезами к каркасу котла.

Отдельные части обшивки соединены с помощью защитных проводов с электрической схемой котельного агрегата. Патрубки для гидравлического подключения находятся на задней стороне.

На входе ГВС в напольный газовый котел Протерм Медведь KLZ 40/30 рекомендуется применять обратный и предохранительный клапаны.

Между бойлером и предохранительным клапаном не должно быть запорной арматуры. Собранные в единый комплект обратный и предохранительный клапаны входят в комплектацию поставки котла.

Предохранительный клапан срабатывает в случае превышения давления воды. Следует обеспечить в случае его срабатывания отвод воды в канализацию.

Трубопровод для отвода воды в случае срабатывания предохранительного клапана должен иметь небольшой уклон в сторону от котла.

Если давление подаваемой воды в бойлер выше 600 кПа (6 баров), то перед вводом в бойлер рекомендуется поставить редукционный клапан.

Утечку воды из предохранительного клапана на ГВС можно предотврать, если смонтировать дополнительный расширительный бак.

Монтаж расширительного бака следует производить за группой безопасности бойлера (по направлению от котла), сразу перед входом в бойлер, на подходящем для этого участке трубопровода холодного водоснабжения.

Между бойлером и предохранительным клапаном, а также бойлером и расширительным баком запрещено ставить запорную арматуру или иные приборы, которые мешают свободному протеканию воды по трубопроводу.

Для того, чтобы вода из предохранительного клапана после монтажа высоконапорного расширительного бака не вытекала, необходимо, чтобы конечное рабочее давление расширительного бака было на 10-30 кПа (0,1 – 0,3 бара) меньше давления открытия клапана.

На соединительные патрубки котла не должна действовать механическая нагрузка со стороны системы отопления или подачи газа.

Это предписание требует точного соблюдения диаметров и размеров соединительных патрубков, как по вертикали, так и по отношению к стене или между собой (отдельных входов и выходов).

Котел Protherm Медведь KLZ 30/40 монтируется на строительный фундамент, на пол или подставку. Фундамент помещения должен иметь достаточную несущую способность и не быть скользким.

Перед подключением котельной установки к системе отопления для повышения устойчивости и балансировки закрепите к ее раме регулировочные ножки.

Операции по заполнению системы отопления:

– Аварийный термостат регулируется для закрытых систем – на 105 °C.

– Настраивать расширительный бак рекомендуется перед наполнением системы отопления.

– Установите на воздушном клапане бака предварительное давление.

– Медленно заполните расширительную линию и удалите из нее воздух.

– Заполните систему отопления. Первоначальное давление в системе устанавливается не менее или равным показателю предварительного давления.

– Удалите из системы отопления воздух и подпитайте систему до уровня конечного давления.

– Давление в системе отопления показывается на манометре газового котла Протерм Медведь KLZ 30/40.

– Если давление падает, причиной этого может быть не только утечка воды, но и понижение давления в расширительном баке. Поэтому, если происходит падение давления следует отрегулировать параметры расширительного бака.

– Окончательный показатель давления теплоносителя в охлажденной системе отопления отображается красной стрелкой на манометре котла.

– Метод регулировки расширительного бака ГВС принципиально не отличается от настройки расширительного бака для отопления.

– Регулировать расширительный бак горячего водоснабжения нужно перед заполнением системы ГВС.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

• Обвязка котлов отопления
• Котлы СТС
• Котлы КВТ на твердом топливе
• Пеллетный котел Пересвет
• Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термона
• Ремонт котлов Нова
• Сервис котлов Hermann
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

___________________________________________________________________________

• Обслуживание котлов Дэу
• Неисправности котлов Демрад
• Неисправности котлов Мора
• Ремонт котлов Westen
• Неисправности котлов Иммергаз
• Виды котлов на твердом топливе
• Модели и конструкция комбинированных котлов
• Жидкотопливные и двухконтурные котлы
• Чугунные котлы на каменном угле
• Котлы с моделирующими горелками
• Импортные котлы для систем отопления

Котел Протерм Медведь PLO — Protherm 20, 30, 40, 50, 60 PLO

Posted on 04. 12.202004.12.2020Author advic 0

Содержание

• 1 Техническте характеристики котла Медведь PLO
• 2 Схема подключения котла Протерм Медведь PLO
• 3 Инструкция на котел Медведь PLO

Котел Протерм Медведь PLO является аналогом котла Медведь TLO, за исключением того, что данному котлу необходимо постоянное подключение к электросети. Так же, в линейке PLO есть модель 60 PLO на 50 кВт мощности. Котлы PLO идут с открытой камерой сгорания, но предусмотрена возможность «турбировать» котел  внешним вентилятором — турбонадставкой. Ниже будет представлена рабочая схема котла и место установки турбонадставки.

Рабочая схема котла Протерм Медведь PLO

На панели управления отображается температура и давление. Так же, имеется индикатор включения и лампочка аварийного состояния, которая находится чуть выше кнопки включения.

Панель управления котла PLO

Нагрев ГВС происходит в отдельно стоящем бойлере, который приобритается дополнительно. Для работы котла круглый год, в котел Медведь PLO была встроена функция двух режимов — ЗИМА/ЛЕТО. Режим лето позволяет производить только нагрев воды без нагрева контура отопления. В это режиме котел работает на пониженной мощности.

Техническте характеристики котла Медведь PLO

Модель	20 PLO	30 PLO	40 PLO	50 PLO	60 PLO
Мощность	18 кВт	27 кВт	35 кВт	44,5 кВт	49,5 кВт
КПД	90-92% (G20) 89-91% (G30)
Расход топлива G20 — природный газ	2 м3/час	3 м3/час	4,1 м3/час	5,2 м3/час	5,8 м3/час
Расход топлива G30 — бутан	1,6 кг/час	2,4 кг/час	3,2 кг/час	4,2 кг/час	5 кг/час
Вариант размещения	напольный
Камера сгорания	открытая, отвод продуктов сгорания в дымоход
Зажигание	пьезорозжиг
Кол-во секций теплообменника	3	4	5	6	7
Объем воды в теплообменнике	9,1 литров	11,6 литров	14,1 литров	16,6 литров	19,1 литров
Максимальная рабочая температура	90℃

Система контроля

• Датчик тяги
• Контроль пламени
• Тепловой предохранитель

• Термостатический регулятор
• Предохранительный клапан
• Защита от замерзания
• Защита насоса от заклинивания

Схема подключения котла Протерм Медведь PLO

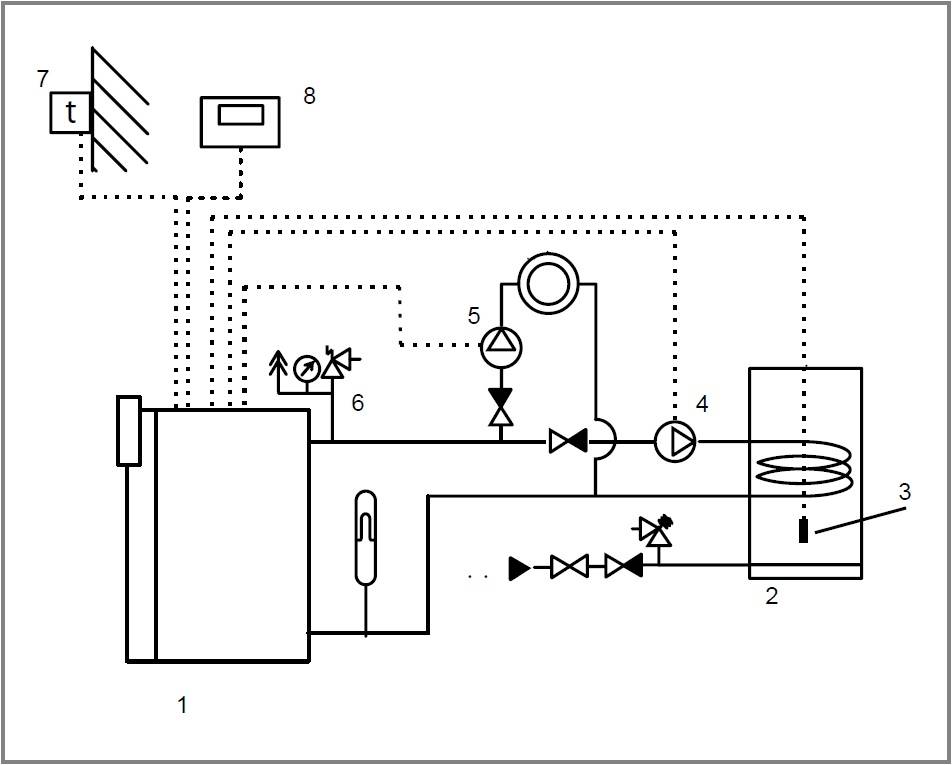

Схема подключения котла Протерм PLO и бойлера

Инструкция на котел Медведь PLO

» Инструкция по монтажу и обслуживанию газового котла Медведь PLO

Похожие статьи

Прокомментировать

характеристики, виды, плюсы и минусы, установка

Содержание статьи:

• Отличительные особенности котлов Медведь
• Технические характеристики
• Преимущества и недостатки
• Правила установки и обслуживания
• Разновидности моделей котлов Медведь

Модернизация отопительного оборудования позволяет эффективно и без лишних затрат отапливать дом. Современные котлы имеют высокий КПД, они экономичны и надежны. Агрегаты работают на различных видах топлива, что позволяет выбрать оптимальный вариант. Популярной моделью напольных котлов является серия Bear от Protherm.

Отличительные особенности котлов Медведь

Котлы Медведь отличаются большими габаритами, большим весом и простотой эксплуатации

Эффективность автономной системы отопления определяется котлом. Продукция чешской компании Proterm пользуется популярностью у российских потребителей. Котельное оборудование этого бренда надежно, долговечно, предлагается по доступной стоимости. Среди газовых агрегатов котел «Медведь» отличается большими габаритами, значительным весом и неприхотливостью в эксплуатации.

Все модели этой серии – напольные котлы. Топливом для них служит природный или сжиженный газ. Это самый выгодный и экономичный энергоресурс. Агрегаты оснащены секционным чугунным теплообменником. Этот конструктивный элемент передает тепловую энергию сгорания газа циркулирующей в контуре воде. Чугун устойчив к коррозии, толстые стенки теплообменника долго не тускнеют и не ржавеют.

Отопительное оборудование доступно в одноконтурном исполнении. Он предназначен только для отопления дома. Для повышения функциональности изделия модель KLZ оснащена встроенным бойлером. К другим агрегатам бак для нагрева воды подключается опционально. Воздух для горения газа забирается из помещения. Продукты сгорания направляются в специальный коллектор, соединенный с дымоходом. При отсутствии сквозняка дым скапливается в верхней части конструкции, нагревая термостат. После срабатывания датчика подача газа прекращается.

Protherm предлагает 4 линейки продуктов под общим названием Bear. Они отличаются конструктивными особенностями и параметрами мощности. Специалисты отмечают высокое качество сборки напольных газовых агрегатов. Они редко ломаются и попадают в сервисные центры для ремонта. Котел Протерм мишка имеет значительный вес. Масса моделей мощностью 50-60 кВт без воды достигает 200 кг. Учитывая их размеры, потребуется отдельное помещение и прочный фундамент для установки оборудования.

Технические характеристики

Продолжительность работы котла в зависимости от топлива

Основные параметры оборудования:

• максимальное давление – 4 бар;
уровень шума
• – до 55 дБ;
• температура охлаждающей жидкости – 85°С;
• средний КПД – 91%;
мощность
• – 20-60 кВт;
• класс защиты от поражения электрическим током – IP-40.

Функциональная горелка с двухступенчатой ​​регулировкой мощности. Это позволяет экономить баллонный газ и изменять температуру теплоносителя в контуре. Для нормальной работы оборудования вода в контуре должна иметь значение рН 7. Чтобы предотвратить ее повреждение механическими примесями, на трубу монтируется фильтр.

Установка электроподжига упрощает эксплуатацию агрегатов, но модели с пьезоэлементом более актуальны при частых отключениях электроэнергии.

Преимущества и недостатки

Котлы Медведь с микропроцессорным управлением

Продукция Proterm популярна в 25 странах мира. Востребованность оборудования объясняется его многочисленными преимуществами:

• При изготовлении используются прочные и долговечные материалы – нержавеющая сталь и чугун.
• Экологичный вариант обогрева не загрязняет окружающую среду.
• Работой оборудования управляют микропроцессоры.
Блоки
• имеют встроенную систему безопасности. Обеспечивают функции: антизамерзание, защита от блокировки насоса, датчик выхода продуктов сгорания и перегрева котла.
• Широкий ассортимент продукции дает возможность найти вариант, подходящий для индивидуального проекта отопления.
• Доступность управления и обслуживания. Информативный дисплей и термостат помогают контролировать процессы.

К достоинствам оборудования можно отнести его универсальность. В зависимости от мощности модели устанавливаются в загородных домах, квартирах, коттеджах, учреждениях и промышленных цехах.

Недостаток агрегатов – отсутствие возможности подключить управление через пульт. Эта функция доступна только в более дорогих моделях Proterm. Еще один минус – вам понадобится свободное место для котла.

Правила установки и обслуживания

Газовый котел Protherm Bear установлен на прочное и нескользкое основание. Его установка осуществляется согласно государственным требованиям и стандартам, а также с учетом инструкций производителя. Помещение, где находится конструкция, должно хорошо проветриваться. Рекомендуемая температура в котельной не ниже 5°С. Если модели не имеют собственного встроенного расширительного бака и предохранительного клапана, то оборудование монтируется в систему отопления.

Перед пуском давление воды проверяется манометром, затем открывается кран подачи газа. Поворотом ручки запальной горелки котел включается в работу. Его работа происходит автоматически, согласно заданным параметрам термостата. Если установка отключается, горелку необходимо погасить. Раз в год, перед началом отопительного сезона, проводится техническое обслуживание. Проверяется состояние горелки, аварийного термостата, целостность дымоходной системы, чистится теплообменник. Владелец должен раз в неделю измерять давление воды в контуре. Если показатели падают, необходимо долить жидкость в систему.

Монтаж и ввод в эксплуатацию отопительного оборудования должен производить специалист. Только в этом случае будет признаваться гарантия производителя.

Разновидности моделей котлов Медведь

КЛОМ 35

Отопительное оборудование под маркой Медведь производит не только чешская компания Протерм, но и российский концерн. Отечественный производитель предлагает твердотопливные котлы для домов с водяной системой отопления. Имеют высокий КПД 91%, что нехарактерно для твердотопливных агрегатов. В каталогах предприятий или специализированных магазинов можно подобрать оптимальный вариант.

Газовые

Напольные газовые котлы Protherm Bear в каталоге компании представлены четырьмя сериями.

В линейке клом 4 модели мощностью от 20 до 50 кВт. Стационарный котел оснащен секционным чугунным теплообменником и горелкой, позволяющей регулировать уровень нагрева. Чтобы обеспечить дом горячей водой, можно подключить бойлер. Отвод газа от продуктов сгорания естественный, но при установке турбобокса он становится принудительным. Удобная электронная система зажигания. Блоки управляются кнопками или с дисплея.

Агрегаты серии КЛЗ предназначены для работы на магистральном и сжиженном газе. Их особенность – встроенный бойлер на 90 литров. Модуляционная горелка плавно регулирует мощность оборудования. Максимальная температура контура отопления 85°С, ГВС – 70°С. Агрегат оснащен функцией самодиагностики, контроля пламени, электронной системой зажигания. При желании хозяин подключает управление от внешнего датчика температуры. Есть таймер нагрева воды и функция отключения техники при превышении заданных параметров.

Котлы Протерм 40 Пло и другие модификации линейки энергонезависимые. Для розжига установлен пьезоэлемент. Модели с двухступенчатой ​​регулировкой мощности. Котлы используются в частных домах и небольших производственных цехах. Они оснащены набором термостатов для управления работой циркуляционного насоса. Агрегат можно использовать для нагрева воды, если к нему подключить внешний бойлер объемом 80-200 литров. Чугунный теплообменник обеспечивает длительную работу оборудования.

Котлы Protyerm Bear серии TLO относятся к низкотемпературным установкам. Модели энергонезависимые, для горелки установлен пьезорозжиг. Мощность агрегатов 20-50 кВт. Чугунный теплообменник имеет от 3 до 6 секций. Из-за инертности металла он медленно остывает. Благодаря своей коррозионной стойкости прослужит долго. Котел прост в обслуживании, продукты сгорания выводятся естественным путем. В качестве теплоносителя используется вода.

КЛЗ 17

ПЛО 30

ТЛО 50

Заливка антифриза в систему производителем запрещена.

Твердое топливо

Для помещений площадью 40-400 м2 компания Медведь предлагает оборудование, работающее на дровах. Серия Comfort – конструкция из двух стальных цилиндров, между которыми нагревается теплоноситель. В шкаф устанавливаются две дверцы, через одну закладываются дрова, через вторую вывозится зола. Работоспособность оборудования контролируется группой безопасности из термометра и манометра. Мощность котлов от 8 до 40 кВт. Закладки топлива хватает на 6-31 час. Среди моделей есть вариант для загородного дома и дачи.

Длительного горения

Универсальные твердотопливные котлы длительного горения обеспечат стабильный нагрев теплоносителя с минимальным участием человека. Они способны функционировать на одной закладке топлива до 5 суток. Непрерывная работа возможна благодаря технологии сжигания сверху вниз. Агрегаты серий Comfort-G и KBp-G представлены в диапазоне мощностей от 8 до 40 кВт. Котел длительного горения Медведь дает КПД 90%.
