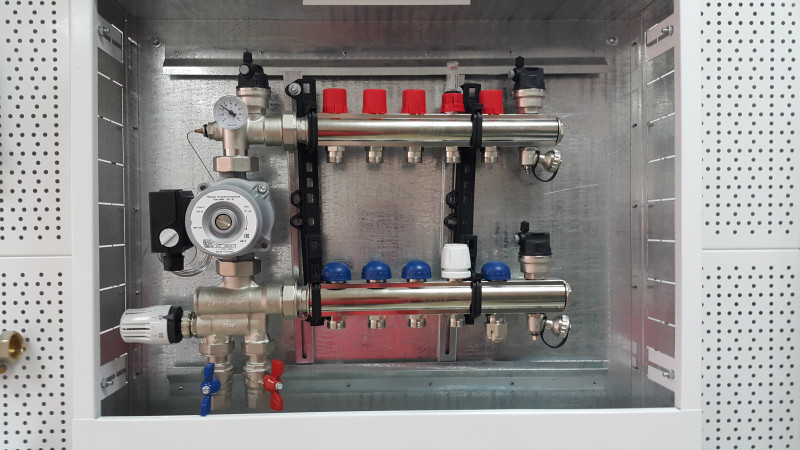

Обвязка теплого пола EKONOM-L 3 выходов
Обвязка теплого пола EKONOM-L 3 выходов
Назначение и область применения:
Низкотемпературный узел ” EKONOM” представляет собой подобранный комплекс оборудования, предназначенный для циркуляции теплоносителя с пониженной, до настроечного значения, температурой. Его применение необходимо в тех местах, где температура теплоносителя в подающей линии может превышать рабочие параметры системы. Самым распространенным примером служит подключение системы водяных теплых полов и радиаторного отопления к одному котлу, в этом случае котел разогревается до температуры необходимой радиаторному отоплению(Tмакс.=95°С), а в теплые полы поступает теплоноситель с пониженной температурой(Tмакс.=55°С).
Принципиальная схема:
Насос забирает теплоноситель из обратного коллектора и направляет его в подающий, из подающего коллектора теплоноситель поступает в отопительные контура и возвращается к насосу через обратный коллектор.
Технические характеристики:
Максимальная температура теплоносителя: 80°С.
Максимальное рабочее давление: 6бар.
Диапазон регулирования температуры теплоносителя: от 20°С до 65°С.
Пределы измерения термометрами: от 0°С до 80°С.
Диапазон индикации расходомером: 0 – 5л/мин.
Элементы системы и комплект поставки:
1) Нижний(смесительный) блок.
2) Верхний(ответный) блок
3) Термостатическая головка с погружным датчиком.
4) Погружной датчик.
5) Гильза для погружного датчика.
6) Термометр смешанного теплоносителя поступающего в контура.
7) Автоматический воздухоотводчик.
8) Разъемные соединения к коллекторам.
9) Накидные гайки для подключения насоса 1.1/2″.
10) Циркуляционный насос(Китай)*.
11) Подающий коллектор**.
12) Расходомеры.
13) Обратный коллектор**.
14) Термостатические клапаны.
15) Выход под евроконус 3/4″ для подключения низкотемпературных контуров (евроконуса в комплект не входят ).
16) Кран для слива и подпитки.
17) Тройник.
18) Настенное крепление.
*Насос поставляемый в комплекте может иметь монтажную длину 130мм или 180мм в зависимости от наличия на складе.
**Комплекты обвязки теплого пола EKONOM могут поставляться с коллекторами из нержавеющей стали если вам нужен коллектор из латуни укажите это в комментарии к заказу, цену уточняйте у оператора или из латуни, в зависимости от наличия коллекторов на складе.
Габаритные размеры в комплектации с коллекторами из латуни:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
)Габаритные размеры в комплектации с коллекторами из нержавеющей стали :
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Бренд:
Stroy-San
Тип товара:
Обвязка теплого пола
Тип насоса в обвязке:
3х-скоростной UPS
Внешний байпас:
Байпас Нет
Кронштейны:
Есть
Марка насоса:
Valfex
Насос 25/4 или 25/6
:
25/4 (длина контура до 60м)
Евроконуса:
Нет
Количество контуров:
3конт.
Диаметр выходов:
3/4″
Материал коллекторов:
Латунь
Расходомеры на контурах:
Входят в состав
Диаметр коллектора:
1″

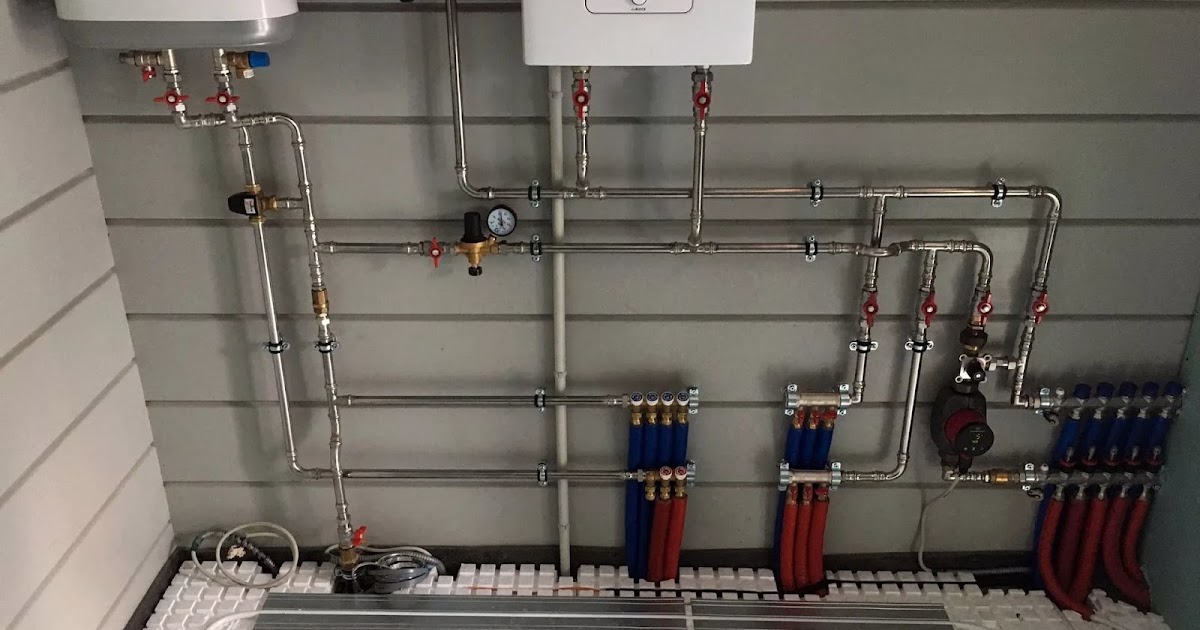

Схема отопления с теплыми полами: от простого к сложному
Содержание:
1. Схема коллекторного подключения
2. Насосно-смесительный узел
3. Трехходовой смеситель
4. Воздухоотводчик и сливной кран
5. Циркулярный насос
6. Типы смешивания: последовательный и параллельный
Обычно теплые водяные полы устанавливают в частных домовладениях, оборудованных отопительными котлами. В этом случае схема отопления с теплыми полами предусматривает подключение труб с теплоносителем через коллектор для теплого пола своими руками. Прежде необходимо уложить систему трубопровода и установить коллекторный шкаф (как он выглядит видно на фото).

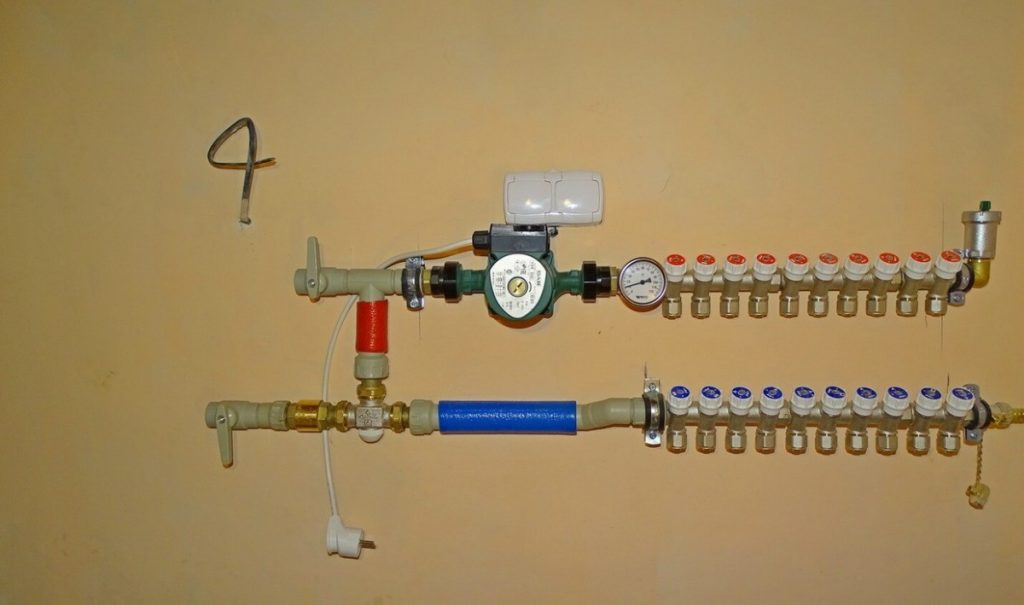

Схема коллекторного подключения
Порядок выполнения работ следующий:- Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал.
К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили. - С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
- Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
- Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.
К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
Наиболее простая схема соединения теплого пола выглядит следующим образом: один из коллекторов объединяет трубы, подающие воду, а второй – обратный ход уже остывшего теплоносителя (прочитайте также: “Коллектор отопления своими руками”). Подобная схема гребенки теплого пола не является оптимальной, поскольку в ней практически невозможно обеспечить регулировку температуры воды, поступающей от котла (прочитайте: “Распределительная гребенка системы отопления”).
Максимально, что можно сделать при необходимости – это закрыть запорный клапан, но так проблему не решить. При этом не следует забывать, что напольные покрытия не желательно нагревать выше 30 градусов, поэтому регулировка подачи тепла требуется в обязательном порядке.
Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:
- циркулярный насос;
- смеситель трехходовой или насосно-смесительный узел;
- кран, чтобы сливать воду;
- воздухоотвод.

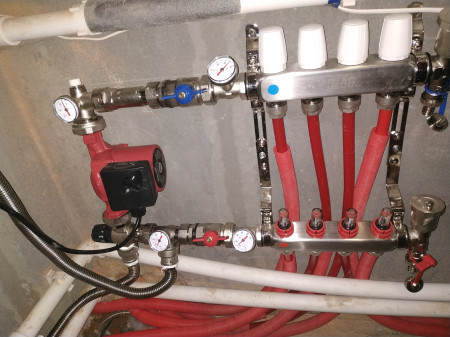

Насосно-смесительный узел
Запорные клапаны можно заменить термостатическими смесителями, которые регулируют пропускную способность в результате изменения объема парафинового стержня, расположенного внутри. Установка насосно-смесительного узла нужна для понижения температуры воды, которая не должна быть выше допустимой нормы (читайте также: “Как сделать отопление в гараже: варианты устройства”).
Трехходовой смеситель
Часто вместо насоса ставят трехходовой смеситель, работающий аналогично. Обычно его используют, когда для обеспечения циркуляции воды не требуется дополнительный насос. Трехходовой смеситель устанавливают около подачи горячего теплоносителя, а третью сторону подключают через байпас к выводу.
Воздухоотводчик и сливной кран
Воздухоотводчик – элемент необходимый для удаления из воды пузырьков воздуха перед входом ее в систему, монтируют на коллектор подачи. На обратный смесительный узел устанавливают сливной кран, чтобы при проведении ремонта сливать воду (прочитайте также: “Схема водяного теплого пола – технология укладки”).
Циркулярный насос
Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.
Когда температурный режим в системе оптимален и нет необходимости в использовании смесителя, для увеличения напора теплоносителя можно применить циркулярный насос.
При подключении его к центральному отоплению желательно это делать к обратке. Когда схема установки теплых полов предполагает установку насоса на трубу подачи, тогда радиаторы будут хуже нагреваться.
Водяной теплый пол своими руками, видео инструкция:
Типы смешивания: последовательный и параллельный
- Последовательная схема обвязки теплого пола к котлу имеет неоспоримое преимущество – данный способ считается наиболее правильным и производительным, исходя из законов теплотехники (прочитайте также: “Схема обвязки котла отопления: основные правила”).
- При параллельном смешивании байпас можно заменить пропускным клапаном, который востребован для спуска воды через себя, когда достигнут нужный напор. Подобное устройство позволяет не гонять через байпас воду в постоянном режиме, когда задействованы контуры (прочитайте также: “Теплый пол – почему не работает, как устранить неполадки”). После достижения в комнате оптимальной температуры для комфортного пребывания при наличии в доме климат контроля могут быть недоступны отдельные контуры. Тогда открывается пропускной клапан и пропускает через себя поток, чтобы насос не функционировал под нагрузкой, и тем самым экономилось электричество.
При перекрытии всех контуров, байпас с перепускным клапаном помогает подавать насосу расход.
Пропускной клапан в механическом режиме регулируется на требуемый напор, под воздействием которого он начнет функционировать. У данного варианта имеется существенный недостаток – температура теплоносителя на выходе будет аналогична той, что есть у воды на входе в систему (прочитайте также: “Ленинградская система отопления: схема, устройство, монтаж”).
Какая схема разводки теплого пола лучше? Ответ на данный вопрос однозначен: в последовательной системе насос будет работать на подачу в контур пола, а в параллельном типе смешивания насос функционировать будет не настолько эффективно по причине наличия входной циркуляции.
Максимальную отдачу на контуры от работы насоса способен обеспечить последовательный способ подключения. Также иногда используют узел подпитки отопления. Еще одно преимущество такого варианта заключается в том, что он позволяет подключить большее количество контуров.
При отсутствии опыта в правильном устройстве циркуляции теплоносителя специалисты рекомендуют приобрести уже готовый, в собранном виде смесительный узел.
Его стоимость аналогична цене комплектующих элементов, входящих в него.
До заливки стяжки после сборки системы необходимо протестировать ее герметичность.
Полное руководство по трубам для обогрева пола
В домах используются различные системы отопления, и подогрев пола является одним из лучших способов обогреть ваш дом. Напольное отопление может излучать трехмерное рассеивание тепла, благодаря чему в помещении может поддерживаться постоянная температура даже в холодное время года. Однако, прежде чем установить трубу для теплого пола в своем доме, вам нужно знать пару вещей.
Сколько существует типов напольного отопления (UFH)? Какой тип пола лучше всего подходит для этого типа системы отопления? К счастью, это руководство покажет вам, как выбрать лучшую трубу для теплого пола для вашего дома.
Что такое подогрев пола?
Теплый пол предполагает прокладку труб в полу.
При этом весь пол превращается в радиатор.
Система обогрева пола обогревает помещение за счет излучения. Он работает по принципу, согласно которому теплый воздух легче и поднимается над более холодным воздухом, что делает вашу комнату более комфортной. Напольное отопление стало популярным , потому что оно требует меньше затрат, чем традиционная радиаторная система.
Напольное отопление имеет более низкую рабочую температуру около 40 градусов Цельсия, в то время как традиционная радиаторная система работает примерно при 65 градусах Цельсия.
Система обогревает помещение снизу вверх через трубы, проложенные под уровнем пола. Система напольного отопления равномерно распределяет тепло, а поток воздуха минимален, чтобы поддерживать комфортную температуру в помещении.
Различные типы труб для обогрева пола
Существует два типа систем напольного отопления.
- Теплый пол с подогревом (водяной теплый пол)
- Электрический теплый пол
Здесь мы в основном сосредоточимся на первом.
В основном система водяного теплого пола опирается на трубы для обогрева помещений. Трубы заполнены теплой водой , которая питается либо тепловым насосом, либо бойлером. Система скрыта под полом, а трубы заглублены в стяжку.
Система водяного теплого пола лучше всего подходит, когда человек планирует систему для всего дома или новостроек. В конце концов, эта система исключительно энергоэффективна и имеет низкие эксплуатационные расходы.
Иногда систему водяного теплого пола можно монтировать на поверхность с помощью труб LESSO pipe . Накладная система горячего водоснабжения состоит из изолированных панелей с каналами, предназначенными для прокладки труб. Трубы могут быть уложены поверх существующей конструкции пола, и их функциональность аналогична скрытым системам.
С другой стороны, электрический подогрев пола. Эта система проще и дешевле в установке по сравнению с системой водяного теплого пола. Однако его энергетические затраты сравнительно выше .
Система подключается к электрической цепи вашего дома и работает через термостаты. Рекомендуется установить эту систему в одном месте дома, например, в ванной комнате.
Какие трубы лучше всего подходят для теплого пола?
Существует несколько типов труб отопления. Среди них:
- PE-RT
PB
Эти трубы функционируют по-разному в зависимости от используемого материала.
Полиэтилен (ПБ) использовался в домашних водопроводных системах. Обеспечивает бесперебойное энергоэффективное отопление жилых, коммерческих и промышленных зданий, объектов городской инфраструктуры. Исключительные характеристики трубопроводных систем PB для напольного отопления сделали их незаменимой сервисной технологией для современного энергоэффективного строительства. было недорог и обладает массой преимуществ перед другими материалами, такими как гибкость, простота монтажа, устойчивость к замерзанию.
PE-RT означает «полиэтилен, устойчивый к повышенным температурам». Он предназначен для водяных теплых полов. Полиэтилен обладает отличными свойствами при высоких давлениях и температурах, а также очень гибок и прост в использовании. Он не вызывает коррозии и имеет очень хорошую морозостойкость. Он также устойчив к ползучести и обладает высокой ударной вязкостью. Труба LESSO PE-RT полностью безвредна для окружающей среды и может быть легко переплавлена и переработана. Это идеальная водопроводная система для подогрева пола.
Лучшая труба также должна быть устойчива к коррозии и иметь высокую устойчивость к температуре и давлению. Он также должен быть гибким.
Насколько глубоки трубы теплого пола?
Трубу теплого пола необходимо прокладывать на определенной глубине в зависимости от размера трубы отопления и типа напольного покрытия. Обычно максимальная тепловая мощность для UFH составляет 70 Вт/м2 для деревянных полов и 100 Вт/м2 для бетонных полов.
Чтобы эти системы работали эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Согласно правилам, любое помещение должно получать необходимое ему тепло. Время, необходимое этой системе отопления для обогрева помещения, также зависит от материала напольного покрытия.
Например, труб, проложенных на расстоянии 150 мм под бетонной плитой, потребуется около 4 часов, чтобы нагреть весь дом примерно до 15 градусов Цельсия . С другой стороны, цементная стяжка будет иметь толщину около 75 мм, что потребует от UFH до 2 часов, чтобы прогреть весь дом.
Как укладывать трубы теплого пола?
Вот основные этапы монтажа труб теплого пола.
- Убедитесь, что у вас есть все необходимое. Подготовка обязательна
- Укладка изоляции для влажной UFH
- Подсоединение трубы напольного отопления к коллектору
- Начало укладки трубы
- Убедитесь, что труба закреплена к изоляции с помощью скоб
- Убедитесь, что расстояние между трубами соответствует максимальному распределению тепла
- Подготовьте стяжку, а затем аккуратно залейте ее на закрепленную систему труб
- Убедитесь, что стяжка стабилизирована
- Укладка напольного покрытия
Как выбрать тип напольного отопления?
Есть много факторов, которые необходимо учитывать при покупке труб для теплого пола.
Ниже приведены несколько основных моментов, которые мы должны иметь в виду.
- Эффективность теплопроводности : Система подогрева пола должна быть установлена в местах с хорошей изоляцией, чтобы обеспечить желаемый уровень комфорта.
- Гибкость : Сверхгибкая труба для теплого пола обеспечивает большую гибкость при установке, что ускоряет процесс установки.
- Стабильность : Основное сырье должно быть предназначено для использования в условиях высокой термостойкости и обеспечивать надежное соединение, не опасаясь утечки
- Срок службы : Срок службы труб, используемых для обогрева пола, должен составлять 50 лет
- Совместимость : Кроме того, необходимо проверить, совместима ли система с альтернативными источниками энергии.
- Установка : И вы также должны учитывать метод установки. Обратите внимание, что существует два типа систем теплого пола, и они следуют различным процедурам установки.
- Стоимость : Вы также должны учитывать затраты на установку.
Заключение
Системы напольного отопления стали предпочтительным вариантом для многих людей. Системы энергоэффективны, а также имеют низкие эксплуатационные расходы. В частности, большинство домовладельцев сочтут системы мокрого пола довольно экономичными. Некоторые люди также выбирают электрические напольные системы, потому что они дешевле в установке. Однако эти системы имеют более высокие эксплуатационные расходы по сравнению с мокрым UFH. В целом, труба для обогрева пола работает, чтобы поддерживать тепло в любом помещении для оптимального комфорта.
Рекомендуем к прочтению
Компоновка трубопроводов системы напольного отопления — ООО «Системы напольного отопления»
На приведенной ниже диаграмме показан пример компоновки труб для цокольного этажа, включая предполагаемую длину контура и расположение коллектора.
Труба теплого пола должна быть проложена с шагом 200 мм в зависимости от конструкции.
Максимальная тепловая мощность для систем теплого пола 100 Вт/м 2 для бетонных полов и 70 Вт/м 2 для деревянных подвесных полов . Чтобы любая система подогрева пола работала эффективно, здание должно быть построено в соответствии с действующими строительными нормами, и ни одно помещение не должно терять мощность больше, чем указано выше.
Конденсационные котлы очень эффективны в сочетании с подогревом пола. При использовании комбинированных котлов необходимо уточнить у производителя, может ли котел быть оснащен вспомогательным насосом.
Системы напольного отопления можно комбинировать с обычными радиаторными системами, но система напольного отопления должна быть на полностью отдельная система, т. е. подача и обратка для теплого пола должны идти полностью обратно к котлу, обычное управление осуществляется с помощью 2-ходовых клапанов, как в обычной системе S-Plan.
Консультации по изоляции и конструкциям пола Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы подогрева пола.
Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов. Все требования к изоляции должны соответствовать действующим строительным нормам. См. нашу страницу конструкции пола для получения дополнительной информации.
Изоляцию не поставляем. Любой строительный продавец найдет в наличии такие утеплители, как Xtratherm или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Используйте стяжку толщиной не менее 65 мм поверх изоляции для бетонных полов, для деревянных подвесных полов см. страницу «Конструкция пола». Пластиковые листы нельзя укладывать поверх труб.
Также можно использовать жидкую стяжку толщиной 50 мм или стяжку из волокон. Важно использовать пластиковую мембрану поверх утеплителя для жидкой стяжки. Кромочная полоса также должна использоваться по всему периметру стен.
Содержание влаги в стяжке и половицах Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева.
Поскольку система используется впервые, смесительный клапан должен быть установлен на минимальное значение, чтобы влага из стяжки высохла. Температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C.
При установке стяжки необходимо соблюдать осторожность, чтобы защитить трубопровод. В завершение укладывается финишный пол. Теплый пол хорошо сочетается практически с любой отделкой пола; плитка, ковры (используйте ковры с сопротивлением менее 0,15 м2K/Вт), деревянные полы, пластик и т. д. Напольные покрытия и клей должны быть пригодны для температур, которые обеспечивает напольное отопление; максимальная температура, которую они должны выдерживать, составляет 40°C. Ковер и подложка вместе с не должны превышать тепловое сопротивление 2,5 Tog.
Половые доски перед установкой должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу страницу «Конструкция полов» для получения дополнительной информации о половых досках.
Всегда уточняйте у производителей напольных покрытий, подходят ли они для полов с подогревом .
Поскольку эти помещения обычно очень малы, может потребоваться дополнительное отопление. Поэтому установка полотенцесушителя в сочетании с теплым полом является стандартной практикой.
Запорные клапаны перед смесительным(и) клапаном(ами)Мы настоятельно рекомендуем сантехнику установить шаровые краны на подачу и возврат системы ufh на тот случай, если в будущем потребуется обслуживание насоса и смесительного клапана.
Обратите внимание:
Всегда уточняйте у производителя напольного покрытия, можно ли его использовать для напольного отопления. Деревянные полы должны иметь влажность ниже 10%, чтобы избежать усадки. Система должна эксплуатироваться в течение 21 дня при очень низкой температуре для высыхания стяжки, после чего можно укладывать напольное покрытие.
