Содержание

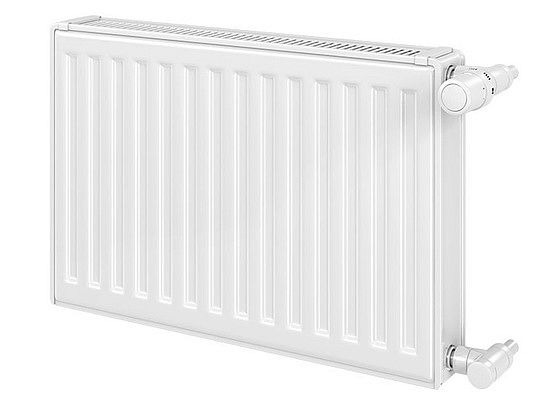

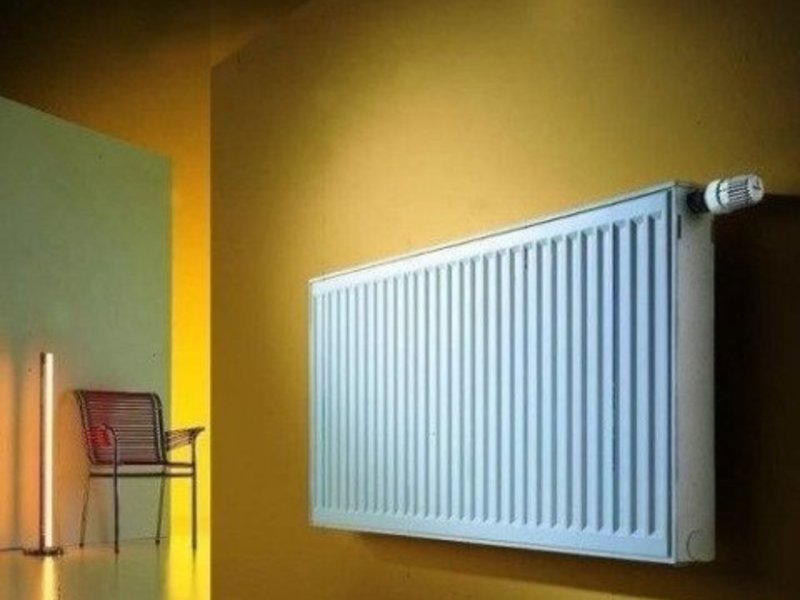

радиаторы PROFIL COMPACT от VOGEL&NOOT

Share this page

Обзор моделей
Техническая информация
Скачать
Цвета
DOP

Обзор моделей

Радиаторы VOGEL&NOOT соответствуют международным и российским стандартам качества. Все этапы производства радиаторов сертифицированы по стандартам ISO. Данные о тепловой мощности постоянно контролируются и подтверждаются данными независимых международных и отечественных институтов.

Широкий модельный ряд позволяет подобрать радиатор под любые требования. Первая цифра – количество панелей, вторая цифра – количество конвективных решеток.

ТИП 10

одна панель
высота	300	400	500	600	900
длина	до 1200		до 2400	до 2600	до 1400
глубина	46

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

подключение: 4-х входа подключения ½ дюйма

испытательное давление: 13 bar

рабочее давление: 10 bar

рабочая температура: 110 °C

ТИП 11 K

одна панель с одной конвективной решёткой
высота	300	400	500	600	900
длина	до 2400		до 2600		до 2000
глубина	61

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

подключение: 4-х входа подключения ½ дюйма

испытательное давление: 13 bar

рабочее давление: 10 bar

рабочая температура: 110 °C

ТИП 21 K-S

две панели с одной конвективной решёткой
Высота	300	400	500	600	900
длина	до 2400		до 3000		до 2000
Глубина	80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

подключение: 4-х входа подключения ½ дюйма

испытательное давление: 13 bar

рабочее давление: 10 bar

рабочая температура: 110 °C

ТИП 22 K

2 панели с двумя конвективными решётками
Высота	300	400	500	600	900
длина	до 3000				до 2000
Глубина	105

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

подключение: 4-х входа подключения ½ дюйма
испытательное давление: 13 bar

рабочее давление: 10 bar

рабочая температура: 110 °C

ТИП 33 K

3 панели с тремя конвективными решётками
Высота	300	400	500	600	900
длина	до 3000	до 2200			до 2000
Глубина	166

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

подключение: 4-х входа подключения ½ дюйма

испытательное давление: 13 bar

рабочее давление: 10 bar

рабочая температура: 110 °C

Техническая информация

Радиаторы с боковым подключением могут использоваться как в однотрубной, так и в двухтрубной системе отопления.

“

подача

возврат

заглушка

воздухоотводчик

слив

A) Подключение с одной стороны
B) Диагональное подключение
C) Подключение снизу. Возможно снижение мощности.

подача

возврат

заглушка

воздухоотводчик

слив

Скачать

Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.

Цвета

Возможна окраска радиаторов в различные цвета по каталогам RAL и VHF.

Эдельвейс
Пергамон
Жасмин
Натура
Багамы бежевый
Банан
Манхэттен
Магнолия

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов.

Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

фарфорово-голубой
электрический голубой
лимонное свечение
кисло-зеленый
Желто-пастельный
жемчужно-золотой
лиловый туман
мистический жемчуг

color name color code

Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Бежевый
Жемчужно-белый
Огненно-красный
Рубиновый
Винно-красный
Ультрамариновый
Серовато-синий
Бледно-зеленый
Серебристо-серый
Синевато-серый
Антрацитно-серый
Серо-графитовый
Каменисто-серый

Светло-серый
Дымчато серый
Туманно серый
Шоколадный
Кремово-белый
Серовато-белый
Белый
Снежно-белый
Густо-черный
Черный
Какао
Капучино

color name color code

бежевый жемчуг
серый алюминий
белый алюминий
серый нержавеющей стали

color name color code

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

Панельные Радиаторы
Дизайн-радиаторы
Напольные конвекторы
Трубчатые радиаторы

Международные представительства VOGEL&NOOT

г. Казань

ТК Авант
Чистопольская ул., д. 85а, офис 9А
+7(843) 225-99-59
http://www.teplo116.com

ЭкоТайм
Журналистов ул., д. 54Л
+7 (843) 200-93-40

г. Уфа

ЭкоТайм
Кавказская ул., д. 8

+7(347) 293-56-93
+7(347) 293-55-93
Заки Валиди ул., д. 5
+7(347) 285-11-85
http://www.ecotime-ufa.ru

г. Нижний Новгород

Дюйм
Гагарина проспект, д. 121Б
+7(831) 278-02-13;
+7(960) 058-49-44;
+7(910) 795-09-40
http://www.duim.ru

Теплос
Ильинская ул., д. 48, оф. 7
+7(831) 434-48-25;
http://www.teplosystems.ru

Санкт-Петербург

ТВС
Коломяжский проспект, д. 18, оф. 5-106
+7(812) 327-81-37
https://comtvs.ru

Ресурс
Новоселов ул., д. 8, оф. 415
+7(812) 627-17-20
https://resursspb. com

Дюйм
Кубинская ул., д. 82
+7(812) 327-90-21
http://www.duim.ru

Инсталия
Домостроительная ул., д. 16, оф. 211
+7(812) 456-58-88
http://www.instalia.ru

г. Екатеринбург

Инсталия
Фронтовых Бригад ул.,15, стр.28, оф.12
+7 (343) 351-77-88
http://www.instalia.ru

Метойл
Машинная ул., д. 42а, оф. 807
+7(343) 214-90-32
http://www.metoil.ru

СТИМЭК
Черняховского, д. 86Е, к. 6, 3 этаж
+7(343) 216-57-57
http://www.stimek.ru

г. Челябинск

Инсталия
Линейная ул., д. 69/3
+7(351) 200-33-38
http://www.instalia.ru

Перспектива
Линейная ул., д. 69
+7(351) 776-95-54
www.m-tepla.ru

СТИМЭК
посёлок Шершни, г. Челябинск, ул. Центральная 3Б/корпус 1
+ 7 (351) 220 – 72 – 69
http://www. stimek.ru

г. Пермь

Ревитех
ул. Героев Хасана, 83
+7 (342) 225-12-72
http://revitech.ru

ФлоуКонтрол
Стахановская ул., д.54, лит. А
+7(342) 270-05-40

СТИМЭК
ул. Героев Хасана 46 литера Ф, офис 210
+7(342) 214-35-73
http://www.stimek.ru

г. Тюмень

ООО “АИР Групп”
Ул. Харьковская , 83а, строение 4, офис 209
+7 (3452) 500-722,
Сайт в разработке

СТИМЭК
Авторемонтная ул., 1, база «Радуга», 1 этаж
+7(3452) 669-629 (многоканальный)
http://www.stimek.ru

г. Краснодар

PIPEMAN
Автомобильная ул., д. 13
8 (800) 755-90-90 доб. 1119
Уральская ул., д. 212/2
8 (800) 755-90-90 доб. 1149
ул. Дзержинского, 187/1
8 (800) 755-90-90 доб. 1139
http://www.pipeman.ru

КубаньСтройСнаб
Сормовская ул. , д. 3/7, оф. 323
+7(861) 275-80-80
https://kssgroup.ru/

Перспектива
(Мастерская Тепла)
Солнечная ул. 12, оф. 203
+7 (861) 290-85-80
www.m-tepla.ru

г. Ростов-на-Дону

PIPEMAN
ул. Вавилова, 71 В
+7 (800) 755-90-90 доб.1239
http://www.pipeman.ru

КСС-групп
ул 1-й Конной Армии, д. 15а, офис 303
+7(863) 310-11-77
https://kssgroup.ru/

Инсталия
Портовая ул., д. 372
+7(863) 333-20-88
http://www.instalia.ru

База ОВК
Всесоюзная ул., д. 43А
+7(863) 202-8-202

Паровоз
Орская ул., д. 31В, оф. 32
8 (800) 333-09-30
http://www.parovozpro.ru

Энтеза
Пр. 40-летия Победы, д. 336, офис 11-12
+7 (863) 309-13-70
[email protected]

г. Новороссийск

PIPEMAN
ул Ленина, 22, село Цемдолина
8 (800) 755-90-90 доб. 1220
http://www.pipeman.ru

г. Ставрополь

Роста
2-й Юго-Западный проезд, 2 Г
Тел.: (8652) 221-204, 221-205
http://www.rostatd.ru

г. Волгоград

Ориентир
Бул. 30-летия Победы. 11 Д, р-н Семи Ветров
Тел.: (8442) 26-06-37, 26-06-38
https://www.orientirgroup.ru/

г. Москва

ВИСА-ГИНГЕР
Очаковское шоссе, д. 32, оф. 406-409
+7(495) 989-23-03
http://www.visa-gienger.ru

ВОЛИТ
Варшавское шоссе, д. 46, оф. 539
+7(495) 730-09-86
http://www.triverra.ru

ДЮЙМ
Бартеневская ул., д. 10
+7(495) 787-73-36
http://www.duim.ru

МОСВАРТ
Ленинградское шоссе, д. 58, корп. 10
+7(495) 452-43-73
+7(495) 452-58-71
http://www.moswart.ru

Московская область

ДЮЙМ
г. Химки, Вашутинское шоссе, д. 36
+7(495) 787-71-48
Люберецкий район, пос. Томилино, Гаршина ул., д. 11
+7(495) 787-73-73
http://www.duim.ru

ТермоПартнер
г. Одинцово, ул. Западная, д.13, оф.103
+7(499) 419-97-77
www.termopartner.ru

г. Владимир

ДЮЙМ
Куйбышева улица, д. 26Ж
+7(4922) 37-22-15
http://www.duim.ru

г. Воронеж

ЭКОПОРТ
Текстильщиков ул., д. 2
+7(473) 261-11-11
http://www.ekoport.ru

Компактные радиаторы VOGEL&NOOT

Обзор моделей

Радиаторы производства VOGEL&NOOT соответствуют многочисленным международно признанным стандартам качества, а производственные процессы на всех производственных площадках сертифицированы по стандарту ISO. Кроме того, данные о качестве и производительности панельных радиаторов VOGEL&NOOT постоянно проверяются и подтверждаются аккредитованными европейскими институтами.

Различные размеры и различные конструкции, касающиеся количества слоев и конвекционных листов, позволяют создать широкий спектр моделей, подходящих для различных требований.

однослойный
Высота	300	400	500	600	900
Длина	до 1200		до 2400	до 2600	до 1400
Глубина	46

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Соединения: 5 9000 4 x внутренняя резьба G 021/2 Испытательное избыточное давление: 13 бар

Макс. положительное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C

однослойный с одним конвекционным листом
Высота	300	400	500	600	900
Длина	до 2400		до 2600		до 2000
Глубина	61

Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

давление: 13 бар

Макс. избыточное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C

двухслойный с одним конвекционным листом
Высота	300	400	500	600	900
Длина	до 2400		до 3000		до 2000
Глубина	80

Ступени: вся общая длина от 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Соединения: 4 x внутренняя резьба G 1/2

Испытательное избыточное давление: 13 бар

Макс. избыточное рабочее давление: 10 бар

Макс. рабочая температура: 110 °C

двухслойный с двумя конвекционными листами
Высота	300	400	500	600	900
Длина	до 3000				до 2000
Глубина	105

Ступени: вся общая длина начиная с 400 мм доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм

Испытательное избыточное давление: 13 бар
Макс. положительное рабочее давление: 10 бар
Макс. рабочая температура: 110 °C

трехслойный с тремя конвекционными листами
Высота 300 400 500 600 900
Длина до 3000 до 2200 до 2000 г.
Глубина 166
Ступени: вся общая длина, начиная с 400 мм, доступна с шагом 200 мм, дополнительно 520, 720, 920, 1120 и 1320 мм
Соединения: 5 9000 4 x внутренняя резьба G 021/2 Испытательное избыточное давление: 13 бар
Макс. избыточное рабочее давление: 10 бар
Макс. рабочая температура: 110 °C
Техническая информация
Компактные радиаторы могут быть легко переоборудованы для однотрубного подключения при условии использования четырехходовых клапанов с перепускной трубой.
Поток Вентиляционная пробка
Возврат Сливная пробка
Заглушка
A) Одностороннее подключение
B) Подключение с обеих сторон
C) Connection on top (Warning: Lower performance)

Flow
Return
Blank plug
Vent plug
Drain plug
Загрузки
Здесь вы можете загрузить все необходимые данные в различных форматах файлов.
DXF/DWG
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ИНСТРУМЕНТЫ
Цвета
Наши компактные радиаторы доступны в 71 различном цвете.
RAL9016 Белый трафик
RAL 9010 Чисто белый
RAL 9001 кремовый белый
РАЛ 250-2 Лимонное свечение
RAL 1023 Желтый трафик
RAL 1012 Лимон желтый
RAL 1004 Золотисто-желтый
RAL 1027 Карри
RAL 6034 Пастельный бирюзовый
RAL 5014 Пастельный БирюзовыйГолубиный
RAL 5009 Лазурно-голубой
RAL 5015 Голубое небо
RAL 5017 Синий трафик
RAL 5022 Ночной синий
RAL 5002 Ультрамарин Синий
RAL 5001 Зелено-голубой
RAL 9005 угольно-черный
RAL 7021 черный серый
RAL 1033 Георгин желтый
РАЛ 2003 Пастельный оранжевый
РАЛ 2004 Чистый апельсин
RAL 3000 Пламя Красное
RAL 3005 Красное вино
RAL 4002 красный фиолетовый
RAL 4007 Фиолетовый Фиолетовый
RAL 4008 Сигнал фиолетовый
RAL 290 70 20 Лиловая дымка
RAL 290 40 45 Мистический фиолетовый
RAL 4009 Пастельно-фиолетовый
RAL 3015 Светло-розовый
RAL 3014 Античный розовый
RAL 6019 Пастельно-зеленый
РАЛ 120 80 60 Современный зеленый
РАЛ 120 70 70 E-зеленый
RAL 150 60 60 Зеленое яблоко
RAL 6033 Мятно-бирюзовый
RAL 6004 Цвет морской волны
RAL 8017 Шоколадно-коричневый
RAL 8019 Серо-коричневый
РАЛ 040 80 05 Белый кофе
RAL 7035 Светло-серый
RAL 7040 Окно Серое
RAL 7001 Серебристо-серый
RAL 7037 Пыльный серый
RAL 7030 Каменный серый
RAL 7013 коричневый серый
RAL 7015 Сланцево-серый
RAL 7016 Антрацитово-серый
RAL 7024 графитовый серый
RAL 9006 Белый алюминий
RAL 9007 Серый алюминий
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
S0075 Жасмин
S0091 Пергамон
S0094 Натура
S0087 Багамский бежевый
S0084 Анемон
S0077 Магнолия
S0164 Банан
S0088 Манхэттен
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
S0145 крем белый
S0142 Белый Текстурированный
S0141 Черный текстурированный
S0147 Анодный коричневый
S0148 Анодный черный
S0149 Анодная Натура
S0201 Металл алюминий
S0102 Металлический серый
S0146 Анодная бронза
S0104 Металл Черный
S0144 коричневый серый
S0143 Светло-серый
Показанные здесь цвета не являются обязательными. Цветовые вариации возможны по техническим причинам печати. Другие цвета доступны по запросу!
Аксессуары
Ознакомьтесь с нашим широким ассортиментом аксессуаров для панельных радиаторов.
Маркировка СЕ и декларация о характеристиках (DoP)
Регламент Европейского Союза о строительных изделиях требует, чтобы строительные изделия, включая радиаторы и конвекторы без встроенного источника тепла, были маркированы знаком СЕ в соответствии с соответствующими согласованными стандартами на продукцию EN 442 и Декларация о производительности (DoP). Маркировка CE означает, что каждый продукт соответствует требованиям производственного процесса продукта в соответствии с положениями об изготовлении, тестировании и доставке. Постановление вступило в силу 1 июля 2013 года.
Продукция Rettig ICC имеет маркировку CE, а Декларация характеристик Rettig ICC и ее справочные документы, Приложения D и Приложения M, описывающие подробные характеристики продукции, доступны в соответствии с Регламентом по строительным материалам. См. прилагаемый текущий DoP RICC и файлы связанных документов.
VDI-DATASET
Загрузите наш новый VDI-Dataset “Радиаторы и вентиляторные конвекторы” с портала BDH.
Портал BDH
Новый калькулятор тепловой мощности
Попробуйте наш новый калькулятор тепловой мощности прямо сейчас!
Попробуйте сейчас
Другие продукты VOGEL&NOOT
УЛОУ-Э2
Радиаторы колонные
Системы поверхностного отопления
Дымоходы и дымоходы
Elsa Vogel Noot A E Imp data And Contact-Great Export Import
пн | Год
Количество транзакций Количество Масса
Количество транзакций Количество Масса
elsa vogel noot a e является покупателем из Греции, следующие данные торгового отчета получены из его торговых данных; импорт данных компании до 2010-09-30 всего 2 сделки. На основе этих торговых данных мы объединили данные о торговых партнерах, портах импорта и экспорта, странах поставки, кодах ТН ВЭД, контактных данных и других параметрах, которые помогут вам повысить эффективность использования ваших данных о внешней торговле.
На приведенном выше графике показан анализ рыночных тенденций elsa vogel noot a e за последний год, который можно использовать для понимания текущего цикла поставок и стабильности бизнеса компании на основе тенденций различных параметров, таких как количество, вес, цена и количество транзакций.
Данные коносамента
< 1/2 >
Отображены только последние 15 элементов, щелкните еще, чтобы просмотреть все
Дата сделки 30. 09.2010 Б/Л № ——
Поставщик ходжалата и ламинадос с.а. Покупатели эльза фогель нут а е
POL —— устройства POD ——
Зона снабжения Колумбия Зона покупок Греция
Масса 10303. 01 Количество 10303.01
код Hs 7210120000 Теги продукта ——
Описание продукта MERCANCIA NUEVA PRODUCTOS LAMINADOS PLANOS DE HIERRO O ACERO SIN ALEAR DE ANCHURA SUPERIOR O IGUAL 600 MM CHAPADOS O REV
Дата сделки 28. 09.2010 Б/Л № ——
Поставщик ходжалата и ламинадос с.а. Покупатели эльза фогель нут а е
POL —— устройства POD ——
Зона снабжения Колумбия Зона покупок Греция
Масса 10929,42 Количество 10929. 42
код Hs 7210120000 Теги продукта ——
Описание продукта MERCANCIA NUEVA PRODUCTOS LAMINADOS PLANOS DE HIERRO O ACERO SIN ALEAR DE ANCHURA SUPERIOR O IGUAL 600 MM CHAPADOS O REV
elsa vogel noot a e — покупатель из Греции. Торговый отчет этой компании в основном содержит анализ рынка, контактную информацию, торговых партнеров, статистику портов и анализ торговой зоны. Официальный справочный контакт взят из оригинального коносамента Греции, включая электронную почту, телефон, факс, адрес и официальный сайт. До 30 сентября 2010 г., Эльза Фогель Ноут Э. Всего 2 сделки. Следите за компанией, а затем можете экспортировать контакты и B/L этой компании. Если будут новые транзакции, мы также сообщим вам по системе.
Мы извлекаем торговых партнеров из elsa vogel noot a e’S 2 Transctions. Эти компании в основном расположены в других странах, Франции, России. Вы можете просматривать компании по сделкам, дате торговли и торговой зоне. В то время как вы можете проверить тип продукта, количество, цену и частоту торговли каждой транзакции. Эти данные помогут вам изучить ваших конкурентов, поддерживать и контролировать ваших клиентов, а также развивать целевых пользователей. С помощью сводной статистики транзакций мы извлекаем данные этой компании об импортно-экспортных портах и торговых зонах, а затем вы можете проверить соответствующие данные.
