Опознавательная окраска трубопроводов — ТАРГИС

Защитная окраска трубопроводов является основным способом предотвращения коррозии и агрессивных воздействий среды на материал трубы. Основная задача защитной окраски — предотвратить контакт трубопровода с окружающей средой во всём диапазоне рабочих параметров трубопровода.

Совершенно иную, но не менее важную функцию выполняет обязательный элемент маркировки трубопроводов — опознавательная окраска трубопроводов. Она предназначена для быстрой идентификации вещества, транспортируемого по трубопроводу и степени его опаcности.

Нормативная документация по опознавательной окраске трубопроводов

В каждой отрасли существует ряд нормативной документации, регламентирующей вопросы опознавательной окраски трубопроводов, однако все эти документы либо ссылаются, либо повторяют требования основного стандарта по идентификации трубопроводов в Российской Федерации — ГОСТ 14202.

Такая унификация маркировки позволяет однозначно определить содержимое трубопровода на любом объекте — от небольшой модульной котельной до атомной электростанции и нефтеперерабатывающего завода.

Исключениями, на которые не распространяются требования ГОСТ 14202, являются трубопроводы с медицинскими газами, судовые и авиационные трубопроводы.

Основные требования к опознавательной окраске трубопроводов

Опознавательная окраска трубопроводов предусматривает цветовую идентификацию в зависимости от транспортируемой среды, а также нанесение предупреждающих колец, которые определяют степень опасности содержимого трубопровода.

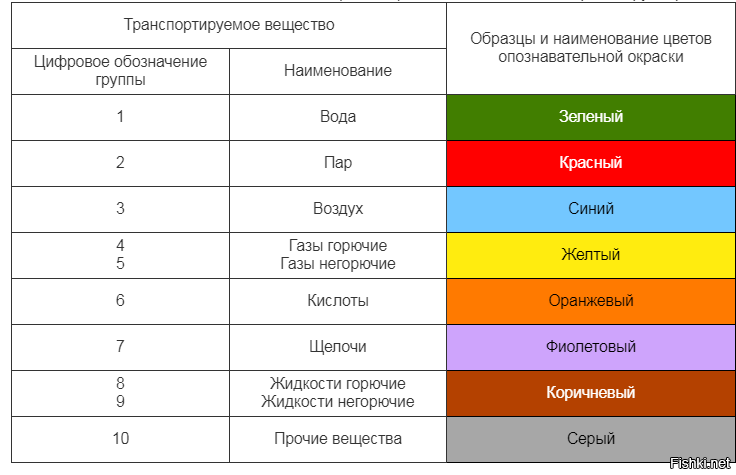

Существует десять укрупненных групп веществ, каждой из которых соответствует определенный цвет (таблица 1):

Часто опознавательную и защитную окраску совмещают — наносят на трубопровод покрытие того цвета, который характеризует транспортируемую среду.

Однако, во многих случаях это не возможно, например:

• – необходимое в конкретных условиях защитное покрытие имеет цвет, отличный от требуемого по ГОСТ 14202;
• – на трубопровод монтируется теплоизоляционная конструкция;
• – трубопровод уже имеет заводское защитное покрытие;
• – трубопровод выполнен из цветного металла и его окраска не требуется.

В этих случаях стандарт позволяет выполнять защитную окраску не по всей длине трубопровода, а участками.

При таком способе намного эффективнее применение маркировочных лент различных цветов. Их проще и быстрее нанести на трубопровод, а долговечность и презентабельность такой маркировки значительно выше.

Ширина цветных участков для трубопроводов диаметром (включая тепловую изоляцию) до 300 мм должна быть не менее четырех диаметров, а для трубопроводов диаметром более 300 мм — не менее двух диаметров. На трубопроводах больших диаметров допускается окраску наносить в виде полос высотой не менее ¼ длины окружности трубопровода.

Интервалы нанесения опознавательной окраски трубопроводов должны быть не более 10 метров в помещениях, а также на наружных установках, и не более 60 метров на наружных магистральных трубопроводах.

Элементы опознавательной окраски должны быть нанесены у прохода трубопроводов через стены и перекрытия, в местах установки запорной арматуры, на вводах и выводах в зданиях и установках.

Подробнее с требованиями по опознавательной окраске трубопроводов можно ознакомиться в ГОСТ 14202.

Обязательным также является нанесение предупреждающих колец, несущих информацию о степени опасности среды, находящейся в трубопроводе. Цвет и количество колец приведены в таблицах 2-3, а схема нанесения на чертеже 1.

Таблица 2 — Цвета предупреждающих колец
Образцы сигнальных цветов	Наименование сигнальных цветов	Свойство транспортируемого вещества
	Красный	Легковоспламеняемость, огнеопасность и взрывоопасность
	Желтый	Опасность или вредность (ядовитость, токсичность, способность вызывать удушье, термические или химические ожоги, радиоактивность, высокое давление или глубокий вакуум и др. )
	Зеленый	Безопасность или нейтральность

Таблица 3 — Количество предупреждающих колец
Группа	Количество предупреждающих колец	Транспортируемое вещество	Давление в кгс/см²	Температура в °С
1	Одно	Перегретый пар	До 22	От 250 до 350
		Горячая вода, насыщенный пар	От 16 до 80	Св. 120
		Перегретый и насыщенный пар, горячая вода	От 1 до 16	От 120 до 250
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	До 25	От минус 70 до 250
		Негорючие жидкости и пары, инертные газы	До 64	От минус 70 до 350
2	Два	Перегретый пар	До 39	От 350 до 450
		Горячая вода, насыщенный пар	От 80 до 184	Св. 120
		Продукты с токсическими свойствами (кроме сильнодействующих ядовитых веществ и дымящихся кислот)	До 16	От минус 70 до 350
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	От 25 до 64	От 250 до 350 и от минус 70 до 0
		Негорючие жидкости и пары, инертные газы	От 64 до 100	От 340 до 450 и от минус 70 до 0
3	Три	Перегретый пар	Независимо от давления	От 450 до 660
		Горячая вода, насыщенный пар	Св. 184	Св. 120
		Сильнодействующие ядовитые вещества (СДЯВ) и дымящиеся кислоты	Независимо от давления	От минус 70 до 700
		Прочие продукты с токсическими свойствами	Св. 16	От минус 70 до 700
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	Независимо от давления	От 350 до 750
		Негорючие жидкости и пары, инертные газы	Независимо от давления	От 450 до 700

Черт. 1

При необходимости нанесения колец желтого цвета на трубы с газом (желтые) или с кислотами (оранжевые) их читаемость будет затруднена. Для этого случая ГОСТ 14202 предусматривает выполнение на предупреждающих кольцах каемки черного цвета шириной не менее 10 мм.

Аналогичное требование распространяется в случае нанесения колец зеленого цвета на трубопровод с водой (также зеленый) — по краям колец наносятся каемки белого цвета шириной не менее 10 мм.

Упростить работу по нанесению цветных предупреждающих колец на трубопроводы могут самоклеющиеся маркировочные ленты, которые при необходимости уже могут содержать каемки необходимого цвета.

Однако, ещё более эффективным является применение лент, которые одновременно имеют цвет фона, соответствующего группе транспортируемого вещества и необходимые предупреждающие кольца. В этом случае стоимость и скорость нанесения опознавательной окраски трубопроводов значительно снижается.

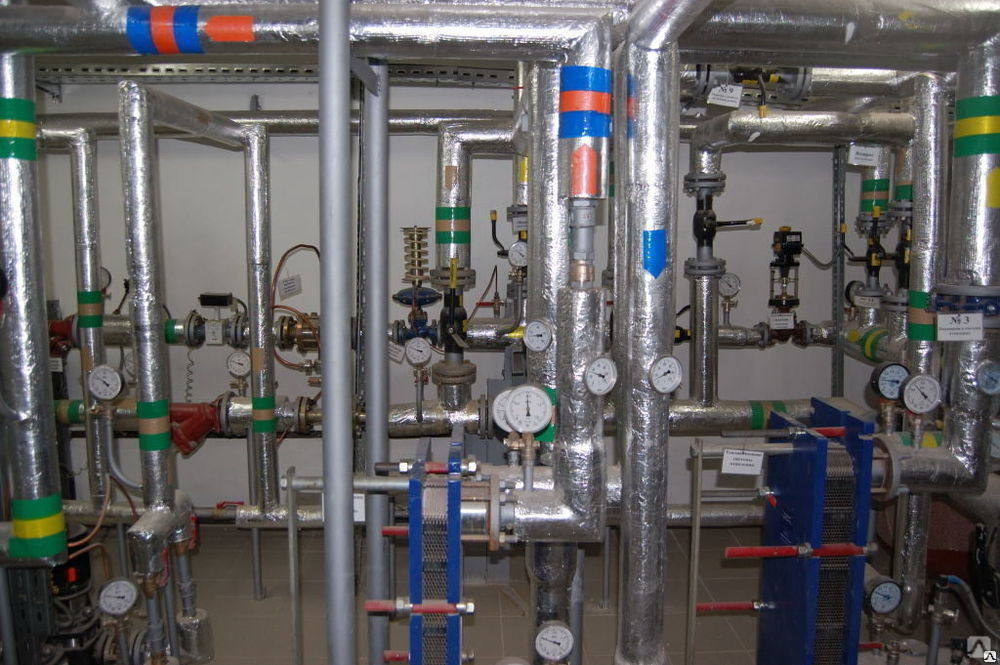

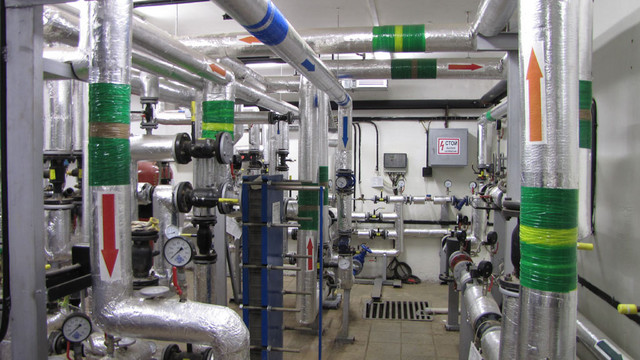

Пример маркировки трубопроводов самоклеющимися лентами

Обязательным элементом опознавательной окраски является размещение в доступных местах помещений или площадки предприятия схем и плакатов с указанием соответствующих требований ГОСТ 14202.

Для конкретизации веществ, транспортируемых по трубопроводам и их параметров, необходимо применение маркировочных надписей или щитков согласно требований ГОСТ 14202. Щитки должны содержать наименование вещества, направление его движения, а также соответствующие знаки опасности. Цвет, форма, размер и шрифт надписи должен соответствовать требованиям вышеупомянутого стандарта.

Ознакомиться с ассортиментом маркировочной продукции для трубопроводов.

Окраска трубопроводов. Как красить трубы в соответствии с ГОСТ14202-69

Как известно, по современным инженерным, промышленным, городским и прочим коммуникациям транспортируются различные вещества, способные нанести вред здоровью человека, а также окружающей среде. Ввиду этого, ещё в эпоху СССР применялась окраска трубопроводов для оповещения обслуживающего персонала о содержимом магистрали, с которой придётся работать. Цветовая маркировка и ныне регламентируется специальным документом ГОСТ 14202 69.

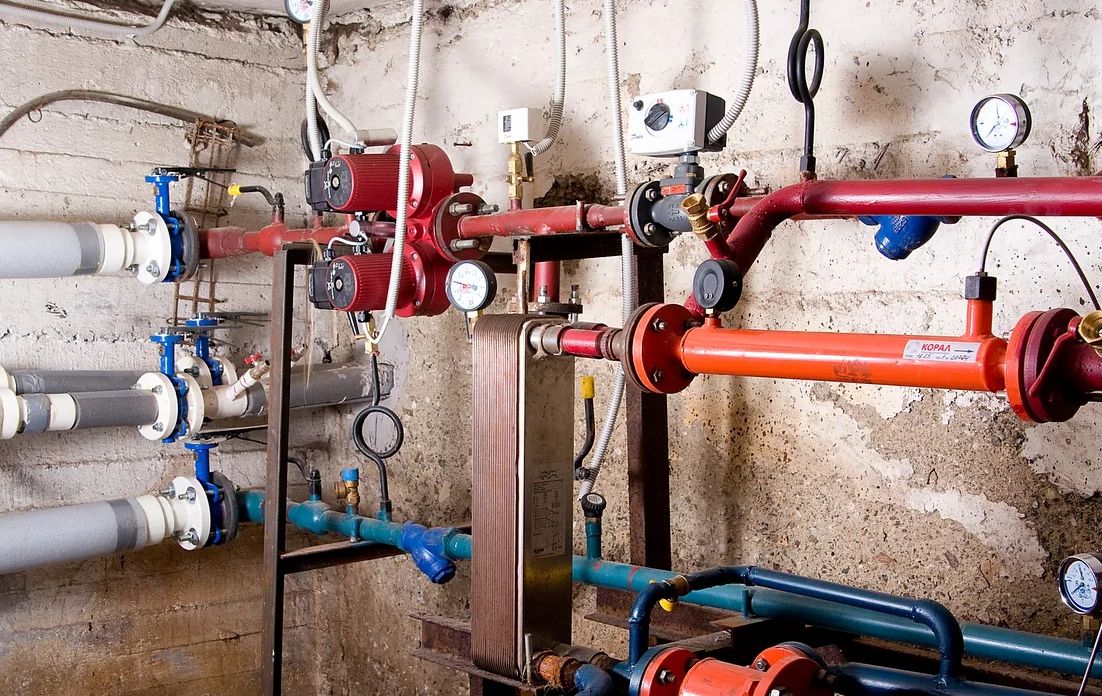

Окрашивание трубопроводов во многих случаях является необходимой мерой — по цвету труб определяют назначение магистрали

Содержание

• 1 Назначение окраски
• 2 Как красить трубы в соответствии с ГОСТ14202-69
• 3 Способы нанесения маркировочной краски
• 4 Как рассчитать количество краски
• 5 Покраска газовых труб

Назначение окраски

Стоит отметить, что требование по покраске труб отнюдь не из категории рекомендательных. Более того, невыполнение или несоблюдение требований СНиП в соответствующем порядке преследуется по закону.

Происходит это не потому, что кто-то захотел преобразить окружающий мир, выкрасив его свежими новыми красками. Ведь, как и любые другие технологические объекты, трубопроводы необходимо обслуживать, ремонтировать, кроме того, с ними могут случаться аварии. А МЧС, службы спасения и другие организации данного профиля должны иметь информацию, с какими субстанциями им придётся контактировать, на основе которой они смогут разработать комплекс мер по устранению или локализации опасности.

Нелишним будет напомнить, что по трубопроводам транспортируется не только водопроводная вода, отопительные субстраты и стоки канализации. Современное производство и в частности химическая промышленность давно использует в своих технологических процессах такие вещества, как:

• взрывоопасные и горючие газы и жидкости различного происхождения;
• токсичные газы и жидкости;
• насыщенный пар;
• перегретый пар;
• вещества с повышенным давлением;
• негорючие жидкости и газы;
• щелочи различного состава;
• кислоты, в том числе концентрированные и дымящиеся;
• опасные органические соединения;
• воздушный вакуум;
• прочие особо важные или опасные вещества.

По цвету трубопровода можно понять, насколько опасна его рабочая среда и как с ней работать в случае аварии

На заметку! Помимо непосредственной опасности, обусловленной химическим составом перемещаемой субстанции, важную роль играют давление и объём, а также температура, как низкая, так и высокая.

Окраска промышленных труб актуальна потому, что незнание, с каким веществом придётся иметь дело при аварии на крупном производственном объекте может привести к катастрофическим последствиям не только регионального, но и общегосударственного масштаба.

Как красить трубы в соответствии с ГОСТ14202-69

Сразу необходимо сказать, что данный документ выдвигает к опознавательной окраске пожарных трубопроводов особое требование. Обусловлено это тем, что для тушения пожаров могут применяться вещества в различных агрегатных состояниях. То есть не только вода, но и пар, пена, а также другие субстанции. Формулируется вышеуказанное требование так: при любом содержимом пожарные трубопроводы окрашиваются в красный цвет.

В общем случае, опознавательная окраска инженерных коммуникаций в зависимости от вида транспортируемого вещества указана в ниже размещённой таблице.

Таблица 1

Часто опознавательную окраску совмещают с защитной – на трубопровод наносят покрытие цвета, характеризующего транспортируемую среду. Вместе с тем, такой подход реализовать иногда невозможно. Например, опознавательная покраска труб отопления, прокладываемых в подвале частного дома, не имеет смысла, поскольку они покрываются слоем теплоизоляции.

Окраска труб в разные цвета имеет смысл только в том случае, если магистраль не требует теплоизоляции

К таким случаям также относят:

• когда конкретные условия требуют, чтобы цвет защитного покрытия отличался от необходимого по ГОСТ14202-69;
• на трубопровод уже нанесено заводское защитное покрытие;
• трубопровод изготовлен из цветного металла. Тогда окраска его не требуется.

В этих случаях ГОСТ14202-69 позволяет осуществлять опознавательною окраску участками трубопровода, а не по все его длине. Для веток инженерных коммуникаций диаметром до 300 миллиметров (включая тепловую изоляцию) ширина цветных участков должна быть равной либо превышать 4 диаметра, а для трубопроводов с сечением, большим 300 миллиметров — не меньше удвоенного значения данного показателя. Полосы наносятся с интервалом не более 60 м на магистральных наружных трубопроводах, а в помещениях и наружных установках – не более 10м.

Способы нанесения маркировочной краски

Выбор метода нанесения краски осуществляется с учётом следующих факторов:

• длина магистрали;
• диаметр труб;
• расположение объекта;
• количество линий, расположенных совместно;
• требований производственной санитарии;
• требований правил безопасности жизнедеятельности и техники производственной безопасности в данной отрасли;
• удобства обслуживающего персонала;
• условий освещённости объекта;
• условий прозрачности воздушной среды и видимости на объекте;
• ансамбля местности или общего архитектурного решения.

Метод нанесения цветного покрытия может быть разным, в зависимости от типа краски, расположения труб и прочих факторов

На заметку! В цехах с большой протяжённостью коммуникаций и с их большим количеством, а также, если по определённой причине концентрация ярких цветов недопустима, маркировочная окраска наносится участками. При малой протяжённости коммуникаций, их небольшом числе, и если это не приведёт к ухудшению работы в производственных помещениях, окраска выполняется сплошной.

На наружные объекты наносится сплошной слой с учётом воздействия солнечной радиации и других погодных факторов на покрытие.

Если покрытие наносится в производственных помещениях и цехах участками, тогда остальную поверхность трубы обычно окрашивают в тот же цвет, что и у стен помещения. При этом для заполнения промежутков использовать иные маркировочные оттенки строго запрещено.

Другое важное правило звучит так: нанесение участков маркировочного покрытия должно выполняться с учётом особенностей конкретного региона: солнечная активность, погода, видимость, климат. Располагают их при этом в наиболее ответственных местах. К таковым относятся соединения, ответвления, места отбора и КИП, точки прохождения трубопроводов сквозь стены, перегородки, перекрытия, а также вводы и выводы производственных объектов.

Как рассчитать количество краски

Прежде всего, следует сказать, что общих норм расхода краски на окраску труб не существует.  Причина заключается в том, что каждый красящий материал характеризуется своей плотностью, вязкостью, перечнем ингредиентов и другими свойствами. Однако ориентировочный расход краски на 1 кв. метр поверхности указывается на ёмкости, в которой он продаётся. Необходимо помнить, что потребуется 2 слоя.

Расход краски будет зависеть о ее вида, площади труб и способа нанесения

Таким образом, расчёт сводится к решению простой математической задачи по определению площади поверхности трубы.

Из курса стереометрии средней школы известно, что значение этого параметра цилиндра каковым, по сути, является любое трубное изделие, вычисляется по следующей формуле:

S= π×D×L, где

π – математическая константа; D – диаметр трубы; L – длина трубы.

В качестве примера выполним расчёт, сколько потребуется краски с расходом 250 г/м2 на два слоя при внешнем диаметре трубы 30 мм и её длине 10 метров.

Площадь поверхности трубы будет такой: 3,14×0,03×10=0,942 м2.

На каждый слой потребуется 0,25×0,942=0,2355 кг краски. А на два ориентировочно уйдёт 0,471 кг красящего материала.

Безусловно, пример надуманный. Ведь зная, как можно покрасить трубу внутри помещения, хозяин не станет тратить время на высчитывание тысячных долей грамма. Тем не менее, такой подход пригоден для больших трубопроводов.

Покраска газовых труб

Прежде всего, стоит помнить, что краска для окрашивания газовых труб служит в качестве их антикоррозионной защиты.

Совет! Поэтому, рассчитав вышеуказанным способом её необходимое количество, приобретайте с запасом, поскольку экономить в данном случае не стоит. Тем более что нормативы по расходу красящего материала отсутствуют.

И ещё один момент. Современная краска, используемая для газовых труб, обычно имеет специфическое название. Простому обывателю порой его не понять. Дело в том, что на этикетке единицы данной продукции слово «краска», как правило, отсутствует. Чтобы вы имели представление, о чём идёт речь, ниже размещены наиболее популярные на сегодняшний день красящие материалы, которыми можно покрасить газовую трубу.

Для покраски металлических труб используются специальные составы с добавками, предотвращающими коррозию

1. Цинконол. Это — грунт для металла полиуретановый однокомпонентный, наполненный цинком.
2. Эпостат – эпоксидная химически стойкая  грунт-эмаль.
3. Полиуретол – полиуретановая маслобензостойкая грунт-эмаль.
4. «Нержахим» — химически стойкая грунт-эмаль.

Возвращаясь к разговору о том, как красится газовая труба, следует отметить, что процедура эта не отличается от окрашивания любой другой металлической трубы. Но здесь есть один нюанс: при удалении старого слоя красящего материала применять обогревательные приборы запрещено.

Независимо от того, какая краска используется для газовых труб, этапы окрашивания идентичны:

• обрабатываемый участок заверните в предварительно пропитанную смывкой ветошь. Удалите через 20 минут размягчённую краску с помощью шпателя;
• очистите газовую трубу металлической щёткой от старого слоя и ржавых скоплений;
• нанесите поверх трубы обезжириватель. Информация о его нормах расхода на 1 кв. м указана на этикетке флакона;
• окрасьте трубу.

При этом соблюдайте незыблемое правило для газовых труб: наносится краска на них в два слоя с промежуточной просушкой. Так вы обеспечите трубопровод долгосрочным покрытием.

И в заключение немного информации о том, как красится труба с конденсатом. Здесь возможны два варианта.

1. Если «потеет» тупиковая ветка от центрального стояка, по которой подаётся вода на раковину или ванну, просто перекройте на стояке кран и дождитесь, пока труба прогреется. После этого высушите её поверхность, и, убедившись в отсутствии конденсата, покрасьте трубу по вышеуказанной технологии.
2. С транзитной веткой дело обстоит посложнее. Здесь нужно прислушаться к советам домашних мастеров. Если конденсат особо не беспокоит, можно дождаться перекрытия воды во всём доме и, не теряя времени, предварительно просушив трубу, быстро покрасить её быстросохнущей краской.

Красить трубы необходимо с учётом их типа, материала изготовления, предназначения и т.д. А сама краска должна соответствовать характеристикам обрабатываемой инженерной коммуникации.

Правильный выбор краски для этих неприглядных тепловых трубок и радиаторов

Если вы жили или живете в Нью-Йорке, то вы знаете все об этих удушающих, шипящих, лязгающих, неприглядных металлических тепловых трубках и радиаторах. Если они сейчас есть в вашей квартире, то, вероятно, их не красили десятилетиями, они пузырятся и шелушатся. Не мило! Что вы можете с этим поделать? Вы можете нарисовать эти палящие, шумные язвы на глазах! Но покраска труб отопления – непростая задача даже для специалиста. Прежде всего, вы должны убедиться, что выбрали правильный тип краски, иначе вы будете недовольны результатами.

Требования к краскам, наносимым на трубы и радиаторы:

• Термостойкость. Обычные краски на трубах отопления начинают желтеть и, скорее всего, будут пузыриться и отслаиваться или выделять летучие соединения в окружающий воздух. Поэтому очень важно выбирать термостойкие продукты.
• Водонепроницаемый. Покрытие должно защищать металл от влаги и препятствовать развитию коррозии. Конденсат часто образуется на трубах даже в сухих помещениях.
• Высокая адгезия к металлу. В отличие от дерева, бетона и других строительных поверхностей, металлические трубы не впитывают покрытия. Краска должна иметь высокую адгезию к поверхностному слою основания, в противном случае необходимо будет использовать грунтовку.

Типы красок для труб отопления

Эмали алкидные

Самый популярный вид красок для металлических труб. Эмали на основе алкидного лака имеют доступную цену, выпускаются в широкой цветовой гамме, не требуют предварительной подготовки перед покраской. Термостойкость высокая. Они выдерживают нагрев до 194 ° F, но краски ярких цветов все еще склонны к пожелтению. Для покраски лучше выбрать эмаль ПФ-115 или другой темный алкидный материал. А можно просто периодически подкрашивать. Обратная сторона? Краска имеет сильный запах, который остается на долгое время.

Акриловые краски на силиконовой основе

Краски на силиконовой основе обладают высокой влагостойкостью. Они подходят для защиты труб в ванных комнатах и ​​туалетах. Радиаторы с силиконовым покрытием можно безбоязненно мыть.

Акрил с латексом

Акриловые краски с добавлением латекса используются на сложных поверхностях, таких как полированная сталь, медь, керамика. Покрытия обладают большей адгезией к гладким основаниям.

Акриловая водная

Акриловая водная краска – самый простой, дешевый и экологически чистый вариант. Они не имеют резкого запаха и могут использоваться в детских комнатах. Но есть некоторые вещи, которые следует учитывать. Например, акриловые краски на водной основе чувствительны к влаге. Окрашенные таким образом трубы не получится очистить влажной тряпкой. Кроме того, покрытия имеют ограниченный тепловой порог.

Эмаль КО

Краски на кремнийорганической (КО) основе обладают высокой адгезией к металлам всех видов, сохраняют свои свойства в широком диапазоне температур, обладают хорошими защитными свойствами. Эмали КО особенно хороши для окраски медных труб. Но проветривать помещение во время покраски необходимо, так как испарения очень сильные.
