Онлайн расчет пластинчатого теплообменника: Расчет теплообменника — PHOENIX — Теплообменники

Расчет теплообменника — PHOENIX — Теплообменники

Калькулятор

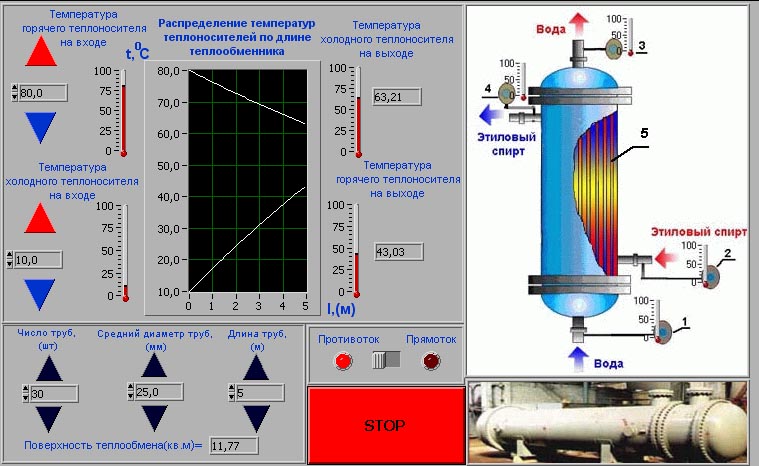

Какие характеристики учитывает программа

Принцип работы теплообменных аппаратов завязан передаче тепла от одной среды другой. Это осуществляется при помощи ряда пластин, которые удерживают тепловую энергию и отдают ее нагреваемой стороне. Поэтому основополагающие параметры для расчета теплообменника — температурные графики греющей и нагреваемой сторон.

Обозначаются t1 и t3. Температура на входе греющего контура должна быть выше выходной, так как она будет отдана пластинам. На входе же нагреваемой стороны температура будет ниже — она принимает тепло от пластин.

Обозначаются t2 и t4. В случае с температурой на выходе греющего контура — она будет ниже, чем t1. Температура на выходе нагреваемого контура выше, чем температура на входе. Все температурные характеристики при расчете теплообменников исчисляются в градусах Цельсия.

Упрощенно, под массовым расходом среды понимают производительность аппарата. То есть — это тот объем жидкости или другой среды, который проходит через контур греющей или нагреваемой стороны за единицу времени. Характеристика может измеряться в зависимости от среды в т/ч, л/мин, м³/ч, кг/с.

В рамках упрощенного калькулятора вам доступно четыре типа сред для греющей и три для нагреваемой сторон.

• Вода и водяной пар. Самые популярные, простые в расчете и доступные варианты сред. Применяются в системах отопления и горячего водоснабжения. Также, могут использоваться в системах вентиляции.
• Гликолевые спирты. Этиленгликоль (Ch3OH)2 и пропиленгликоль (Ch3OH)2Ch3 также используются в промышленных системах отопления.



Обратите внимание, что рабочая среда на греющей и нагреваемой стороне может быть разной. Например, в качестве греющей жидкости используется пропиленгликоль, а нагревается — вода. Тип среды напрямую зависит от типа системы, в которой используется теплообменный аппарат.

Сфера применения

Теплообменные аппараты Феникс могут применяться как для бытовых нужд — услуги ЖКХ, так и на различных видах производств.

Однако независимо от сферы применения теплообменники могут выполнять определенный перечень функций — встраиваться в конкретные системы:

• Отопление;
• Вентиляция;
• Водоснабжение.

Также существуют упрощенные варианты теплообменников для подогревов бассейнов, палаток, бань, саун и т.д. Но чаще всего теплообменное оборудование применяется в:

• Многоквартирные дома;
• Коттеджные поселки;
• Частные дома;
• Промышленные производства;
• Добыча ресурсов;
• Сельское хозяйство;
• Энергетика;
• Судостроение и машиностроение;
• Металлургия.

Варианты и способы заказа

Упрощенный онлайн-калькулятор расчета теплообменника позволяет подобрать оборудование и примерную стоимость. После расчета вы можете оставить заявку и наши менеджеры свяжутся с вами для консультации.

Также оказываем полный спектр сопутствующих услуг:

Полное сервисное и гарантийное обслуживание с помощью партнерских сетей.

Бесплатная доставка теплообменного оборудования на объект в вашем городе.

Быстрая профессиональная установка, запуск, настройка и отладка аппарата.

Полное сервисное и гарантийное обслуживание с помощью партнерских сетей.

Бесплатная доставка теплообменного оборудования на объект в вашем городе.

Быстрая профессиональная установка, запуск, настройка и отладка аппарата.

Другие способы связи

[email protected] +7 800 600 88 35 (Бесплатно по РФ)

Расчет теплообменника от производителя — ПК Норд

Подбор профессионалами

Заполните указанные поля, и наши инженеры в течении 1 часа подберут подходящий теплообменник под указанные теплотехнические данные и свяжутся с Вами. Мы предложим наиболее целесообразные и эффективные технические решения, быстрое производство и удобную логистику до места установки пластинчатого теплообменника.

Греющая сторона

Температура среды на входе в ПТО

Температура среды на выходе из ПТО

Массовый расход среды (т/ч)

Тип греющей среды

ВодаПарМаслоЭтиленгликольПропиленгликоль

Сфера применения

Применение ПТО

ВыбратьОтоплениеГВС одноступенчатаяГВС двухступенчатаяВентиляция

Тепловая нагрузка

Нагреваемая сторона

Температура среды на выходе из ПТО

Температура среды на входе в ПТО

Массовый расход среды (т/ч)

Тип нагреваемой среды

ВодаПарМаслоЭтиленгликольПропиленгликоль

Укажите единицу измерения

Единица измерения

кВтГкал/ч

Расчетное давление

10 атм16 атм

Вернуться к расчету

Технические характеристики оборудования на основе Ваших данных
Тепловая нагрузка, ккал/ч
Коэф. теплопередачи, ккал/м2*ч*K
Запас площади пов-ти, %
Эффективная площадь, м²
Материал прокладок
Количество пластин
Толщина пластин, мм
Материал пластин
Компоновка пластин
Масса нетто, кг
Длина (L), мм
Высота, мм
ДУ, мм

Теплообменник рассчитан!
Для получения стоимости заполните контактные данные.

Получить консультацию инженера

Профессиональная программа для расчета теплообменного оборудования

Программа теплотехнического расчета пластинчатых теплообменников Nord. Позволяет подбирать наиболее подходящее техническое решение по нескольким параметрам без регистрации. Удобный интерфейс использования поможет Вам выбрать необходимую комплектацию и стоимость теплообменника в онлайн режиме.

Войти Зарегистрироваться

Скачать опросный лист

опросный лист.doc

опросный лист 2 ступени.doc

опросный лист пар.doc

опросный лист промышленность.doc

опросный лист пастеризация.docx

опросный лист насосная станция.doc

опросный лист для БТП.xlsx

Метод расчета | Альфа Лаваль



Чтобы решить тепловую проблему, нам нужно знать несколько параметров. Затем можно определить дополнительные данные.

К шести наиболее важным параметрам относятся:

• Количество передаваемого тепла (тепловая нагрузка)
• Температура на входе и выходе на первичной и вторичной сторонах
• Максимально допустимый перепад давления на первичной и вторичной сторонах
• Максимальная рабочая температура
• Максимальное рабочее давление
• Расход на первичной и вторичной сторонах

Если известны расход, удельная теплоемкость и разность температур на одной стороне, можно рассчитать тепловую нагрузку.

Метод расчета

Тепловая нагрузка теплообменника может быть получена из следующих двух формул:

1. Расчет тепловой нагрузки, тета и LMTD

Где:

P = тепловая нагрузка (БТЕ/ч)

m = массовый расход (фунт/ч)

c _p = удельная теплоемкость (БТЕ/фунт °F)

δt = разница температур между входом и выходом с одной стороны (°F)

k = коэффициент теплопередачи (БТЕ/фут ² h °F )

A = площадь теплопередачи (футы ² )

LMTD = среднелогарифмическая разность температур

T1 = температура на входе – горячая сторона сторона

T4 = Температура на выходе – холодная сторона

LMTD можно рассчитать по следующей формуле, где ∆T1 = T1–T4 и ∆T2 = T2–T3



определяется как:

α ₁ = коэффициент теплопередачи между теплой средой и поверхностью теплообмена (британские тепловые единицы/фут ² ч °F)

α ₂ = коэффициент теплопередачи между поверхность переноса и холодная среда (BTU/ft ² h °F)

δ = толщина поверхности теплопередачи (футы)

R _f = коэффициент загрязнения (футы ² h °F/британская тепловая единица)

λ = теплопроводность материал, разделяющий среды (британские тепловые тепловые единицы/фут·°F)

k _c = Коэффициент чистой теплопередачи (Rf=0) (британские тепловые единицы/фут ² ч °F)

k = Расчетный коэффициент теплопередачи (британские тепловые единицы) /фут ² ч °F)

M = Расчетный запас (%)

Комбинация этих двух формул дает: M = k _c · R _f

т. е. чем выше значение k _c , тем меньше значение R _f для достижения того же расчетного запаса.



Для более полного объяснения теории теплопередачи и расчетов загрузите следующую брошюру:

Теория теплопередачи



Свяжитесь с нами, и мы свяжем вас с инженером по пластинчатым теплообменникам, который сможет вам помочь со своими расчетами.
