Расчет тепловой завесы: подбор мощности

Тепловая защита предохраняет от поступления снаружи в помещение холодного воздуха зимой и горячего – летом. Чтобы достичь максимального эффекта, необходимо правильно сделать расчет тепловой завесы, и тогда даже зимой при частом открывании дверей или ворот в помещении будет возможность поддерживать комфортную температуру, не делая дополнительных энергозатрат.

Тепловая завеса используется для того, чтобы сохранять опеределенную температуру в доме. Зимой не будет проникать холодный воздух, а летом – теплый.

Принцип действия любой воздушно-тепловой защиты одинаковый. При работе мощного вентилятора создается высокоскоростной поток, что не дает теплому воздуху выходить через открытые двери из помещения, а холодному – попадать внутрь.

Воздушно-тепловые завесы применяются в магазинах, кафе, ресторанах, промышленных и складских помещениях, то есть там, где много посетителей. Чтобы они работали эффективно, необходимо правильно произвести их расчет.

Тепловая завеса также ограждает попадание насекомых, пыли и грязи в помещение.

Эффективна работа воздушно-тепловой завесы и в летнее время, данное оборудование помогает сохранять в помещении прохладный воздух, полученный вследствие работы кондиционера, а также не позволяет проникать в помещение насекомым и пыли, необходимо просто правильно произвести расчет необходимых параметров завесы.

При выборе воздушно-тепловой завесы рассчитываются такие параметры:

  • длина;
  • расчет мощности обогрева;
  • скорость потока;

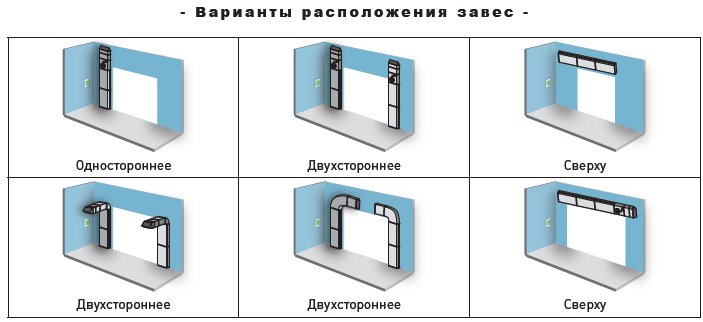

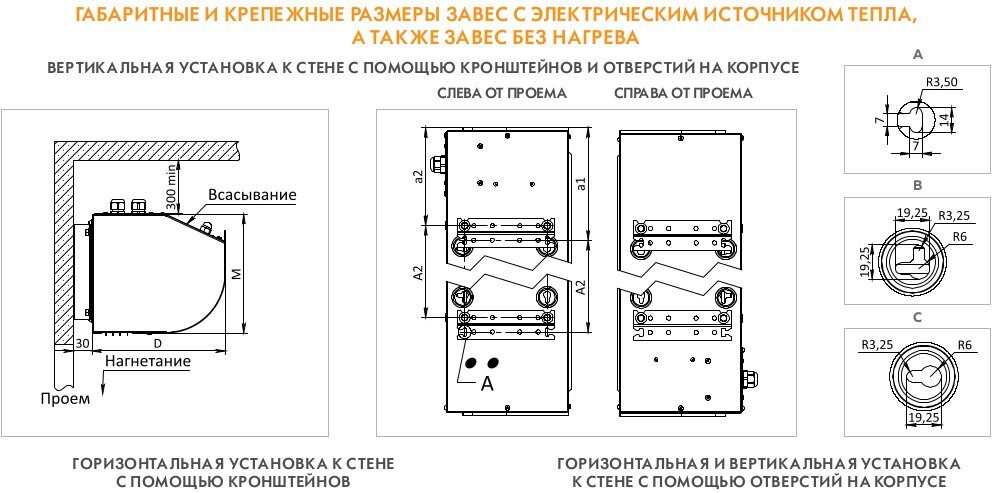

  • тип установки, она может быть горизонтальной или вертикальной;
  • способ управления, при помощи термостата или выносного пульта;
  • источник тепла, это может быть горячая вода или электричество.

Определяем необходимую длину воздушно-тепловой завесы

Чтобы произвести указанный расчет, необходимо учитывать ширину дверного проема, высоту, на которой будет установлена воздушно-тепловая защита, и скорость потока воздуха.

Скорость потока прямо пропорциональна высоте проема. Чтобы работа завесы была эффективной, ее надо располагать как можно ближе к дверному проему.

Схема определения параметров тепловой завесы.

Если возникла необходимость установить воздушно-тепловую защиту в большом проеме и не достаточно одной завесы, то устанавливают несколько штук, располагая их вплотную друг к другу. Обязательно необходимо учитывать силу ветра на сквозняках, если в помещении есть несколько входов и выходов. Если нет возможности установить воздушно-тепловую завесу над дверным проемом, то можно установить ее вертикально.

Стандартная длина данного оборудования – от 600 до 2000 мм. Наиболее распространенными являются модели длиной 800-1000 мм, они соответствуют ширине стандартного дверного проема.

Подбор мощности обогрева тепловой завесы

Данное оборудование не является обогревателем, и поэтому, если говорить о мощности обогрева, расчет ведется скорее субъективно, так как это энергосберегающей прибор, что препятствует попаданию теплого воздуха летом и холодного воздуха зимой в помещение.

В технической характеристике воздушно-тепловой завесы указывают разницу температуры выдуваемого и всасываемого потока. В каждой модели уже сделан оптимальный подбор мощности обогревателя. Некоторые производители одни и те же модели тепловых завес выпускают с разными по мощности обогревателями, и поэтому всегда можно сделать правильный подбор необходимой мощности.

Читайте также: Производство пенопласта
Подробнее о подключении греющего кабеля
Чем покрасить пенопласт – читайте здесь.

Вернуться к оглавлению

Расчет производительности по воздуху

Расчет скорости теплового потока: А — воздушный поток через открытый проем в холодное время года. В — воздушный поток, создаваемый ветром с улицы. С — суммарный воздушный поток через открытый проем с учетом ветра с улицы.

Для того чтобы правильно произвести расчет скорости теплового потока, лучше всего пригласить специалиста. Производительность по воздуху является главным параметром. От этого показателя зависит скорость потока и высота установки завесы.

Например, для того чтобы эффективно защитить дверной проем шириной 0,8-1 м, высота которого – 2-2,5 м, необходимо установить завесу, производительность которой по воздуху составляет 900-1200 куб.м/ч. На выходе завесы скорость воздуха будет от 8 до 10 м/с, а возле пола – 2,5-3,5 м/с.

Подбор оборудования с необходимой скоростью воздушного потока базируется на таких данных:

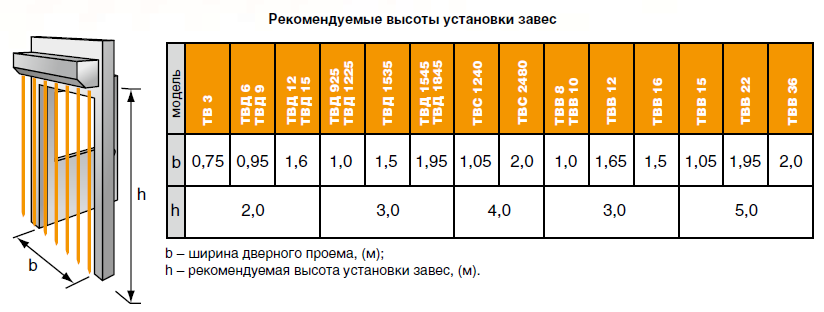

  • для каждой модели есть рекомендуемая высота установки, но в конкретных случаях обязательно надо учитывать силу ветра и сквозняков, делать соответствующие поправки. Это особенно актуально в помещениях, которые имеют большую площадь и несколько входов и выходов;
  • скорость потока воздуха из отверстия завесы прямо зависит от диаметра ротора и скорости его вращения. Длина ротора больше 800 мм не используется, так как это сложно решить технологически. Если завеса имеет большие размеры, то двигатель устанавливают посередине, а роторы – по бокам. Таким образом уменьшается себестоимость оборудования, но появляется провал воздушного потока по центру.
  • производители указывают распределение скоростей потока воздуха на разном расстоянии от установленного оборудования. Не рекомендуют устанавливать завесу, вырабатывающую слишком большой поток воздуха, так как это приведет к большим потерям теплого воздуха;
  • расчет показывает: для того чтобы нормально работало данное оборудование, скорость выходящего потока на уровне пола должна быть больше 2.5 м/сек.

Диаграмма распределения скоростей воздушного потока.

Пример расчета:

Проводим расчет воздуха, что поступает через дверной проем, м3/c,

Lпр = vHВ,

v – скорость воздуха, м/с;

Н и B – высота и ширина дверного проема, м.

Рассчитываем количество воздуха, м3/c, которое необходимо для защиты от попадания холодного воздуха в помещение,

Lзав=Lпр/j(B/b+1)

j – коэффициент воздушного потока = 0,45;

b – ширина канала, через который поступает воздух, м.

Расчет тепловой мощности нагревательного элемента, ккал/ч,

Qзав = 0,24Lзав (tз – tнач),

tнач – температура воздуха во время его забора, °С

tз – температура потока теплого воздуха, °С;

Вернуться к оглавлению

Управление завесой

Управлять тепловой завесой можно с помощью пульта, который может быть выносной или встроенный.

На указанном оборудовании должно быть не меньше двух выключателей, которые позволяют включать обогреватель и вентилятор. Более дорогие модели имеют возможность ступенчатого регулирования мощности обогревателя и скорости вращения вентилятора.

Данное оборудование может управляться при помощи выносного или встроенного пульта управления. Обычно небольшие завесы имеют встроенные пульты управления, а промышленные завесы управляются дистанционно, так как достать до их кнопок будет тяжело.

Некоторые модели дополнительно комплектуются термостатом, что позволяет при достижении заданной в помещении температуры отключать нагревательные элементы или полностью данное оборудование.

В промышленных моделях часто используют концевые выключатели, что позволяет включать тепловую защиту только при открывании двери. Таким образом экономится электроэнергия. Для обычных дверей этот способ экономии не применяется, так как для выхода на рабочие параметры необходимо 5-10 секунд, а за это время двери уже закроются.

Для защиты от перегрева практически все модели имеют несколько степеней защиты: без включения вентилятора нагревательный элемент не подключается, при достижении температуры ТЭНа 80-110°С питание отключается.

Вертикальная защита, в отличие от горизонтальной, устанавливается сбоку в дверном проеме. Она ничем не отличается от горизонтальной, а ее высота должна быть не меньше 3/4 высоты проема.

Вернуться к оглавлению

Электричество или горячая вода в качестве источника тепла

В основном в качестве источника тепла выступает электричество, но существуют модели, где эту роль выполняет горячая вода, она подается из системы отопления.

Такие системы сложнее устанавливать, но это компенсируется низкими расходами при высокой мощности оборудования. Обычно такие модели используют в промышленных зданиях, где есть открытые дверные проемы большой площади.

Расчет и подбор воздушно-тепловой завесы — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Динамика и детерминанты показателей газоанализа юных спортсменов в восстановительном периоде после лабораторных нагрузок до отказа…

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов…

Интересное:

Распространение рака на другие отдаленные от желудка органы: Характерных симптомов рака желудка не существует. Выраженные симптомы появляются, когда опухоль…

Мероприятия для защиты от морозного пучения грунтов: Инженерная защита от морозного (криогенного) пучения грунтов необходима для легких малоэтажных зданий и других сооружений.

..

Отражение на счетах бухгалтерского учета процесса приобретения: Процесс заготовления представляет систему экономических событий, включающих приобретение организацией у поставщиков сырья…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

Воздушные тепловые завесы устраивают в зданиях для обеспечения требуемой температуры воздуха в рабочей зоне и на постоянных рабочих местах, расположенных вблизи ворот, дверей и технологических проемов.

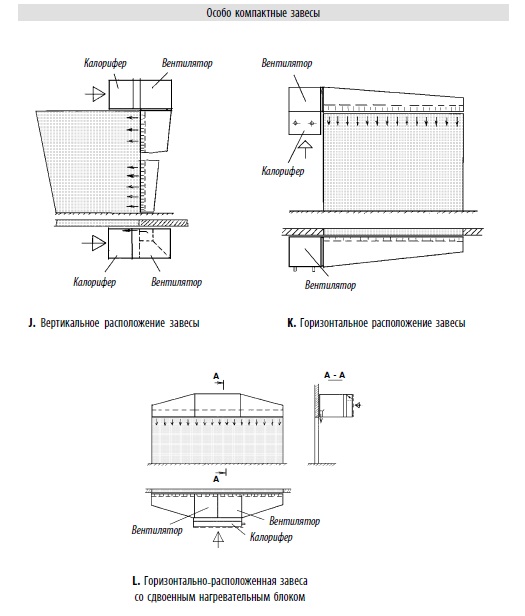

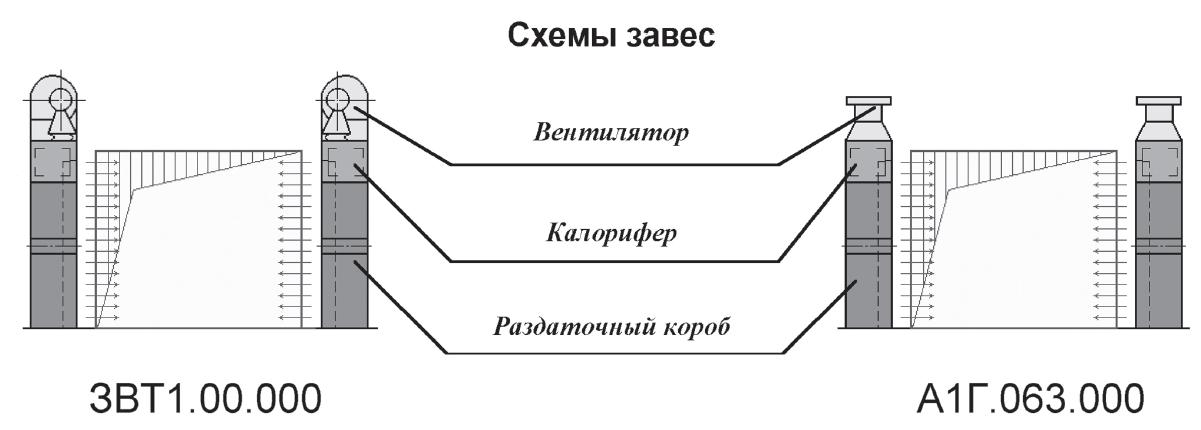

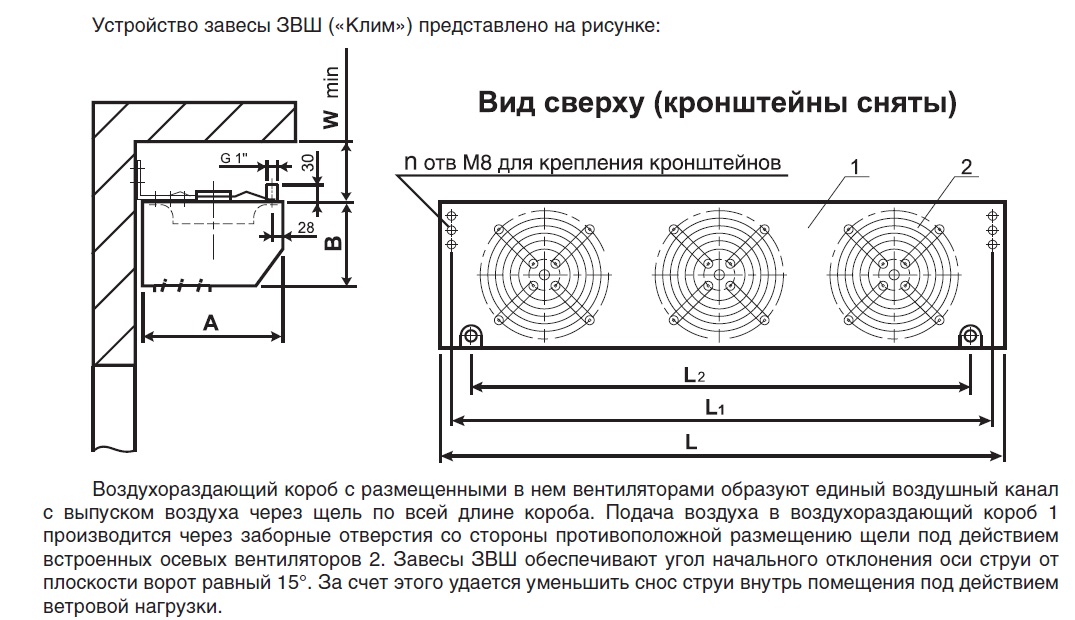

В производственных зданиях наибольшее распространение получили боковые завесы шиберного типа периодического действия, которые в результате частичного перекрытия проема воздушной струей сокращают прорыв наружного воздуха через открытый проем. При этом в помещение поступает смесь холодного наружного воздуха с нагретым воздушной завесой теплым воздухом. Температура смеси должна быть равна нормируемой температуре вблизи ворот. При работе средней тяжести температуру смеси воздуха, поступающего в помещение при работе воздушной завесы, следует принимать не менее 120С.

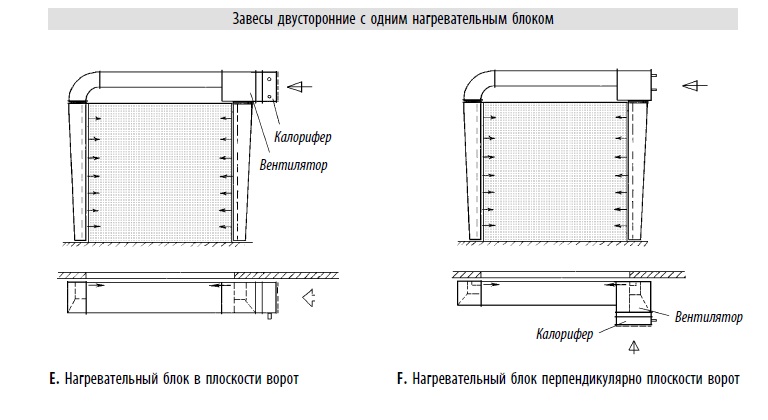

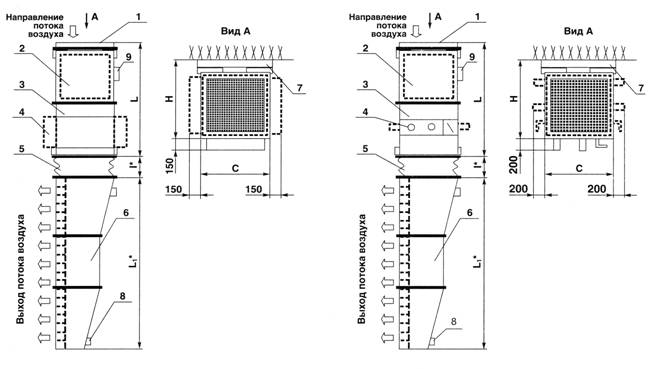

Завесы шиберного типа, как правило, проектируют с двухсторонним выпуском воздуха и компонуют из двух самостоятельных агрегатов, состоящих из радиальных или осевых вентиляторов, калориферов и воздухораспределительных коробов. Агрегаты устанавливаются с 2-х сторон проема. Воздушная струя завесы выпускается обычно, под углом 300 к плоскости проема.

Необходимо рассчитать боковую двухстороннюю воздушную завесу у наружных распашных ворот без тамбура размером 4,2х4,2 м в одноэтажном промышленном здании высотой 6 м без фонарей. Расчетная температура наружного воздуха (параметр Б) t н=-220С, температура в рабочей зоне t р.з=170С. Работа средней тяжести (t см=120С). Расчетная скорость ветра в холодный период V в=3,2 м/с.

Общий расход воздуха, подаваемого завесой шиберного типа, определяется по формуле:

                         , кг/ч

где  отношение количества воздуха, подаваемого завесой, к количеству

воздуха, проходящего через ворота при работе завесы. Рекомендуется принимать

0,6..0,7. Примем q=0,70;

m пр – коэффициент расхода воздуха, проходящего через проем при работе завесы,

определяемый по табл.2.49 [4] в зависимости от типа ворот, вида завесы и

относительной площади F=Fпр/Fщ; для нашего случая m пр=0,3;

F пр – площадь проема ворот,

F пр=4,2х4,2=17,64 м2;

r в – плотность воздуха при температуре помещения,

r в=  кг/м3;

r см – плотность смеси воздуха при температуре, нормируемой в районе ворот,

r см=  кг/м3;

r н – плотность наружного воздуха зимой,

r н=  кг/м3.

ΔР– разность давлений воздуха с двух сторон наружного ограждения на уровне

проема, оборудованного завесой, Па.

Значение ΔР можно определить по формуле:

           ΔР=9,8hрасч.( rн-rв)=9,8∙2,1(1,41-1,22)=3,91 Па,

где h расч– расстояние по вертикали от центра проема, оборудованного завесой, до

уровня нулевых давлений, где давления снаружи здания и внутри равны (высота

нейтральной зоны), м.

Ветровое давление, Па, определяется следующим образом:

                               , Па,

где с- расчетный аэродинамический коэффициент, значения которого приводятся в СНиП 2.01.07-85 “Нагрузки и воздействия”. Для вертикального ограждения с=0,8;

, Па

 Па

Подставив ΔР в формулу расхода воздуха завесы, получаем:

             кг/ч.

По табл.7.1[10] выбираем завесу ЗВТ6-4суммарной производительностью по воздуху Gз=44100 кг/ч, по теплу Qз=383400 Вт, с относительной площадью F=Fпр/Fщ=14.

Из формулы (14.1) находим действительное значение :

                               .

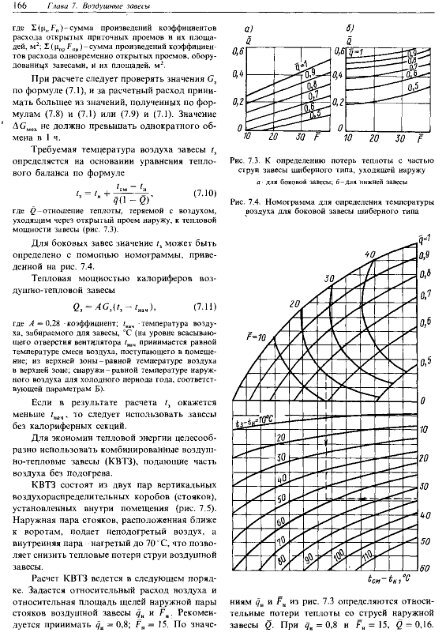

Требуемая температура воздуха, подаваемая завесой, определяется на основании уравнения теплового баланса по формуле:

, оС

где отношение теплоты, теряемой с воздухом, уходящим через проем наружу, к тепловой мощности завесы (находим по рис.2.27 [4]), Вт. =0,02.

 Тогда                         оС.

Тепловую мощность калориферов воздушно-тепловой завесы определяем по формуле:

, Вт

где t нач – температура воздуха, забираемого для завесы, принимаем равной t см=12 оС;

Вт.

Это близко к расчетной производительности (допустимое отклонение 10%):

16. Охрана труда и техника безопасности.

Правила разработаны на основе действующего законодательства, государственных стандартов, существующих нормативов, результатов научно – исследовательских проработок, современного уровня механизации работ и труда, опыта работы предприятий. Содержат основные требования безопасности при выполнении лесозаготовительных, деревообрабатывающих и лесохозяйственных работ.

Правила разработаны в соответствии с Постановлением Министерства труда Российской Федерации “Об утверждении Положения о порядке разработки и утверждения правил и инструкций по охране труда и Методических указаний по разработке правил и инструкций по охране труда” от 1 июля 1993 г. N 129.

Настоящие Правила подготовлены на основе “Правил по охране труда в лесной, деревообрабатывающей промышленности и в лесном хозяйстве”.

16.1. Общие положения. Область и порядок применения правил.

Действие настоящих Правил распространяется на работодателей (физических или юридических лиц), с которыми работник (гражданин) заключает трудовой договор в лесной, деревообрабатывающей промышленности, лесном (парковом, садовом) хозяйстве, или структурное подразделение организации, занимающееся выпуском лесопромышленной продукции или осуществляющее лесохозяйственную деятельность, а также лиц, представляющих работодателя.

 Все работы, проводимые по выпуску лесопромышленной продукции и в лесном хозяйстве, должны выполняются в соответствии с требованиями настоящих Правил.

При отсутствии в правилах и стандартах безопасности труда требований (освоение новых технологий, техники) для безопасности работников работодатель принимает меры по обеспечению безопасных условий путем разработки временного положения с привлечением разработчиков настоящих Правил или организаций, имеющих разрешение Минтруда России на проведение таких работ.

Такое положение утверждается работодателем и согласовывается с профсоюзным комитетом или другим органом, уполномоченным работниками.

16.2. Опасные и вредные производственные факторы

Лесозаготовительные, деревообрабатывающие производства и работы в лесном хозяйстве характеризуются наличием следующих опасных и вредных производственных факторов:

-движущиеся машины и механизмы; подвижные части производственного оборудования; передвигающиеся изделия, заготовки, материалы;

-повышенная загазованность и запыленность воздуха рабочей зоны;

-повышенная температура поверхностей оборудования;

-повышенная и пониженная температура воздуха рабочей зоны;

-повышенный уровень шума на рабочем месте;

-повышенный уровень вибрации;

-повышенная влажность воздуха;

-повышенный уровень статического электричества;

-острые кромки, заусенцы и шероховатости на поверхности заготовок, инструментов и оборудования;

-токсичные и раздражающие химические вещества, воздействующие на организм человека;

-химические вещества, проникающие в организм человека через органы дыхания, желудочно – кишечный тракт, кожные покровы и слизистые оболочки;

-физические перегрузки;

-нервно – психические перегрузки.

16.2.1.Мероприятия по охране труда на предприятии по общим положениям.

Работодатель при производстве работ с воздействием опасных и вредных производственных факторов обязан принять меры по их нейтрализации или ограничению действия на человека.

Предельно допустимые концентрации вредных веществ в воздухе рабочей зоны соответствуют ГОСТ 12.1.2005. В производственных помещениях, на постоянных рабочих местах, в рабочих зонах и на территории предприятий шум не превышает допустимых уровней, предусмотренных ГОСТ 12.1.003. Зоны с уровнем звука или эквивалентным уровнем звука выше нормируемых значений обозначены знаками безопасности по ГОСТ 12.4.026. Работники в этих зонах снабжаются работодателем средствами индивидуальной защиты.

Параметры вибрации не превышают предельно допустимых значений, установленных ГОСТ 12.1.012.

Для работающих на открытом воздухе или в помещениях с температурой воздуха на рабочих местах ниже плюс 5 град. C предусмотрены помещения для обогревания.

При работах на открытом воздухе должны быть помещения и устройства для сушки рабочей одежды и обуви. Для сушки рабочей одежды допускается применять (в гардеробных) закрытые шкафы, оборудованные устройствами для подачи в них подогретого и вытяжки влажного воздуха.

При работе на открытом воздухе и в неотапливаемых помещениях в холодное время года устанавлены перерывы для обогревания работающих или работы прекращаются в зависимости от температуры воздуха и силы ветра. В каждом климатическом районе перерывы или прекращение работ определяются администрацией района. Продолжительность перерывов установлена по соглашению работодателя с профсоюзным комитетом или иным уполномоченным работниками представительным органом.

Для исключения воздействия опасных факторов на приводах и приводимых ими в движение механизмах нанесены стрелки, указывающие направление вращения или движения механизмов и двигателей. Зубчатые, цепные и ременные передачи, соединительные муфты, выступающие гайки, болты, шпонки и другие элементы движущихся и вращающихся частей оборудования, а также обрабатываемые предметы, выступающие за габариты оборудования, с которыми возможно соприкосновение обслуживающего персонала, закрыты достаточно прочными кожухами или иметь сплошные или сетчатые ограждения с ячейками не более 10 x 10 мм, плотно прикрепленные к станине или другой неподвижной части оборудования. Зубчатые передачи, не заключенные в специальные коробки и не находящиеся внутри оборудования, закрыты со всех сторон. Ременные, канатные и цепные передачи ограждены со всех сторон по всей длине независимо от высоты расположения и скорости движения.

Конструкции ограждающих устройств и приспособлений исключают возможность травмирования, являются прочными, надежно фиксированными в заданном положении и не мешают производительной работе, уборке отходов и наладке оборудования. Дверцы и съемные крышки защитных ограждений иметь устройства, не допускающие самопроизвольного их открывания или смещения во время работы оборудования. Ограждения имеют рукоятки, скобы и другие устройства для удобного и безопасного удержания их при съеме и установке.

     Во всех случаях перед пуском в эксплуатацию оборудования ограждения поставлены на место и прочно закреплены. Работать на оборудовании со снятым или неисправным ограждением запрещается.

Транспортные устройства для передачи с одного места на другое заготовок, изделий и т. п. оборудованы ограждениями, исключающими возможность падения транспортируемых предметов.

Работа оборудования или машин без блокировочных и предохранительных устройств, являющихся неотъемлемой частью конструкции, не допускается.

Предохранительные устройства, предназначенные для предупреждения аварий, взрывов и выхода из строя отдельных частей оборудования, калиброваны и применяться только по назначению.

На тяжелых работах и на работах с вредными условиями труда запрещено применение труда женщин и лиц моложе восемнадцати лет.

16.3. Требования к охране окружающей среды

За пределами производственных помещений, на территории предприятий, на рабочих местах и рабочих зонах на открытом воздухе соблюдаются  требования к охране окружающей среды, сформулированными в нормативных актах Госкомприроды России.

164. Пожарная безопасность

Для обеспечения пожарной безопасности, руководствуясь  “Правилами пожарной безопасности в лесной промышленности”, согласованными с ГУПО МВД 24. 12.1990 N 7/1/1462 разработаны специальные системы.

16.5. Средства индивидуальной защиты

Работодатель обязан за счет средств организации выдавать и обеспечивать использование по назначению работниками спецодежды, спецобуви, предохранительных и защитных приспособлений. Средства индивидуальной защиты (СИЗ) выдают исходя из типовых норм.

По согласованию с профсоюзным комитетом или уполномоченным работниками иным представительным органом работодатель может заменить одни средства индивидуальной защиты другими, отвечающими требованиям нормативных правовых актов по охране труда, а также дополнительно, сверх установленных норм, выдавать СИЗ в зависимости от специфики работы.

Обеспечение СИЗ работников в сроки, в необходимом размеро – ростовочном ассортименте осуществляет работодатель. Приобретаемые СИЗ должны иметь сертификат изготовителя. При поступлении на склад предприятия средств индивидуальной защиты они комиссионно проверяются на соответствие требованиям стандартов или технических условий. Некачественные и непригодные к использованию средства индивидуальной защиты подлежат возврату поставщику с предъявлением рекламаций.

С целью принятия решения по выбраковке средств индивидуальной защиты или замене их частей (стекол, фильтров и т.д.) проводятся  испытания и проверки исправности средств индивидуальной защиты. После проверки на средствах индивидуальной защиты делается отметка (клеймо, штамп) о сроках последующего испытания. Защитные каски изымаются из носки при окончании гарантийного срока, при появлении трещин или разрушении внутренней оснастки.

Работодатель организовывает надлежащий уход за средствами индивидуальной защиты, своевременно осуществляеи химчистку, стирку, ремонт, дегазацию, дезактивацию и обезвреживание специальной обуви и других СИЗ при условии сохранения защитных свойств.

Средства индивидуальной защиты, пришедшие в полную негодность до истечения срока эксплуатации по причинам, не зависящим от работника или служащего, заменяются. Замена осуществляется на основе акта, составленного комиссией по приемке средств индивидуальной защиты.

Работникам, занятым на вредных и вызывающих загрязнение тела работах, работодатель выдаётся бесплатно мыло и молоко. Выдача осуществляется на основании перечня работ и профессий по согласованию с органами санитарного надзора . Вопросы, связанные с выдачей СИЗ, молока и мыла, оговорены в правилах внутреннего договора, соглашении или коллективном договоре.

16.5. техника безопасности электрических устройств.

Устройство и эксплуатацию электрических установок и отдельных видов электрооборудования необходимо осуществлять в соответствии с “Правилами устройства электроустановок” (ПУЭ), “Правилами эксплуатации электроустановок потребителей”, “Правилами техники безопасности при эксплуатации электроустановок потребителей.

Обслуживание действующих электроустановок, проведение в них оперативных переключений, организация и выполнение ремонтных, монтажных или наладочных работ и испытаний осуществляется специально подготовленным электротехническим персоналом. Электротехнический персонал находится в составе энергетической службы организации.

Работодатель приказом (распоряжением) назначает работника, ответственного за состояние электрохозяйства. Приказ или распоряжение о назначении лица, ответственного за электрохозяйство, издается после проверки знаний правил и инструкций и присвоения ему соответствующей группы по электробезопасности: V – в электроустановках напряжением выше 1000 В, IV – в электроустановках напряжением до 1000 В. При наличии на предприятии должности главного энергетика обязанности лица, ответственного за электрохозяйство предприятия, возлагаются на него.

Лица из оперативного персонала, обслуживающие электроустановки единолично, и старшие в смене или бригаде, за которыми закреплена данная электроустановка, иметь группу по электробезопасности не ниже IV в установках напряжением выше 1000 В и III в установках напряжением до 1000 В. При работе с применением электрозащитных средств (изолирующие штанги и клещи, электроизмерительные клещи, указатели напряжения) допускается приближение человека к токоведущим частям на расстояние, определяемое длиной изолирующей части этих средств.



Без применения электрозащитных средств запрещается прикасаться к изоляторам электроустановки, находящейся под напряжением. При приближении грозы прекращаются все работы на воздушных линиях и в открытых распределительных устройствах, а в закрытых распределительных устройствах – работы на вводах и коммутационной аппаратуре, непосредственно подсоединенной к воздушным линиям. Во время дождя и тумана запрещаются работы, требующие применения защитных изолирующих средств.

При обнаружении замыкания на землю запрещается приближаться к месту замыкания на расстояние менее 4 м в закрытых и менее 8 м в открытых распределительных устройствах. Приближение к этому месту на более близкое расстояние допускается только для производства операций с коммуникационной аппаратурой для ликвидации замыкания на землю, а также при необходимости оказания первой помощи пострадавшим. В этих случаях обязательно необходимо пользоваться как основными, так и дополнительными электрозащитными средствами.

Электрозащитные средства, применяемые при эксплуатации и ремонте электроустановок, подвергаются осмотру и испытанию в сроки, предусмотренные “Правилами пользования и испытания защитных средств, применяемых в электрических установках”.

Открытые токоведущие части электрических установок ограждены (изолированы) или расположены в недоступных местах. Вся аппаратура открытого исполнения (рубильники, предохранители и т.п.) устанавливается в закрывающихся на замок металлических конструкциях и имеет предупреждающие надписи и знаки. Все пускорегулирующие приборы имеют надписи о своем назначении.

Подключать к электрической сети ручной переносной инструмент нужно гибкими шланговыми кабелями или шнурами при помощи разъемов, имеющих нулевые контактные соединения. Отдельные участки кабеля стыкуются только посредством соединительных муфт. До выдачи в работу электроприборов и электроинструмента они проверяются на исправность изоляции. Сопротивление изоляции электрооборудования проверятся периодически в сроки, предусмотренные нормативной документацией.

Все работы по обслуживанию и ремонту электрооборудования, электроинструмента и осветительной сети осуществляются только при снятом напряжении. В местах отключения устанавливаются плакаты, запрещающие подачу напряжения. У пусковых приспособлений и рубильников, подводящих ток, вывешиваются плакаты, указывающие, что станок или механизм находится в ремонте и пуск его запрещен. Ремонт, уборка и чистка электрооборудования, находящегося под напряжением, не разрешается. Оборудование, при работе которого возможно образование статического электричества (лакирование, полирование, шлифование деталей и др.), имеет устройство, исключающее возможность его накапливания.
