Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

  • Расчет теплого водяного пола с помощью калькулятора онлайн
  • Ошибки новичков — рекомендации профессионалов
  • Что нужно знать, отправляясь за необходимыми строительными материалами?
  • Заключение

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола.

Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.
25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, см.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

  • температуру подачи воды;
  • температуру обработки;
  • шаг и вид трубы;
  • какое будет напольное покрытие;
  • толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

  • наличие или отсутствие остекления балконов и эркеров;
  • высота этажа помещения в жилом доме;
  • присутствие специальных материалов для утепления стен;
  • уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

  1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
  2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

  • На один контур рассчитана труба длиной не более 120 м.
  • Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
  • Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
  • Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры. Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

Калькулятор расчета длины трубы для теплого пола

mycreations 7 октября, 2016 Калькуляторы расчёта No Comments

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Содержание страницы

  • 1 Какие типы труб использовать
  • 2 Схема укладки труб
  • 3 На что влияет шаг укладки
  • 4 Читайте также:

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

  • металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества.
    Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
  • полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
  • сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
  • медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

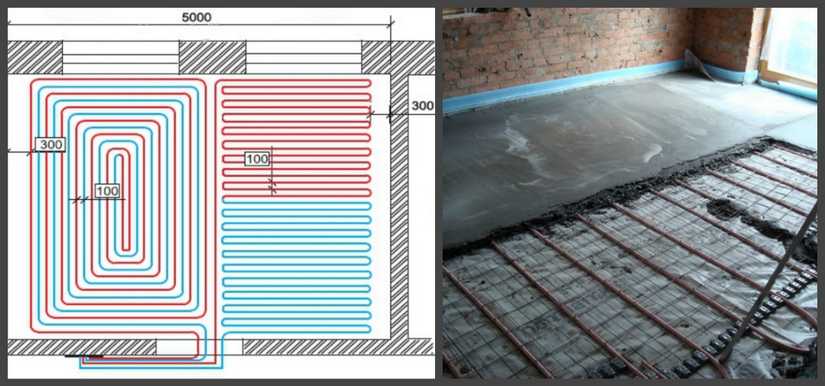

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Проектирование теплых полов | Pipe Layout Planner

Nu-Heat вкладывает значительные средства в разработку интеллектуального программного обеспечения. Наши системы UFH спроектированы таким образом, чтобы идеально подходить друг другу, начиная с расстояния между трубами и заканчивая расчетом теплопотерь.

Качественная конструкция напольного отопления гарантирует, что в вашем доме будет тепло, когда вам это нужно, и будет достигнута идеальная температура внутри, когда на улице мороз.

Тщательно продуманный дизайн обеспечивает идеальный баланс тепловой мощности за счет использования низких температур воды, максимальной эффективности и снижения эксплуатационных расходов.

Процесс проектирования напольного отопления включает в себя детальную компоновку труб и электрические чертежи, что позволяет легко следовать плану, упрощающему установку.

В индивидуальном дизайне учитывается, как используется каждая комната, поэтому в каждом помещении можно установить разную температуру и разное время для полного комфорта.

Процесс проектирования напольного отопления означает, что мы можем рассчитать точные материалы, необходимые во время установки, сводя отходы к минимуму.

После установки напольного отопления практически невозможно внести какие-либо изменения в систему, поскольку она находится внутри пола. Вот почему важно сделать это правильно с первого раза.

Выбор не спроектированной или плохо спроектированной системы подогрева пола сопряжен со следующими рисками:

  • Холодный дом! Теплый пол может с трудом обогревать помещения
  • Холодные пятна на полу
  • Высокие эксплуатационные расходы
  • Повреждение напольных покрытий в результате перегрева

Начнем с расчета теплопотерь каждой комнаты. Не все поставщики теплых полов это делают, но необходимо оценивать каждую комнату отдельно, потому что они могут быть совершенно разными – разными по размеру, количеству окон, высоте потолков и т.д. и все это влияет на теплопотери. Большое количество стекла в новостройке все еще может привести к высоким потерям тепла!

Чтобы рассчитать потери тепла, наши дизайнеры смотрят на ткань каждой комнаты, чтобы увидеть, сколько тепла теряется через само здание, через стены, окна, крышу и пол. Вентиляционные потери, то есть потери тепла из-за воздухообмена в помещении, также учитываются в каждой конструкции Nu-Heat.

Рассчитав таким образом потери тепла от помещения к помещению, мы можем точно определить, сколько тепла будет терять каждое помещение, а затем сколько тепла потребуется для обогрева пола.

Теперь, когда мы знаем потери тепла для каждой комнаты, наши проектировщики смотрят, какую тепловую мощность может обеспечить теплый пол и как это сделать эффективно .

Чтобы обеспечить комфортную работу напольного отопления, мы учитываем несколько переменных. Во-первых, на какую конструкцию пола или основание укладывается теплый пол? Что является источником тепла? Если это будет тепловой насос, это учитывается в конструкции, чтобы поддерживать температуру подачи как можно ниже.

Затем мы смотрим на настройку оптимального расстояния между трубами, температуры и расхода воды, чтобы правильно сбалансировать тепловую мощность и эффективность системы в каждой комнате. В наших проектах даже учитывается предпочитаемое напольное покрытие, гарантируя, что никакие чувствительные варианты, такие как винил, никогда не будут повреждены, и этот ковер никогда не будет проблемой.

Первые два шага дают нам всю информацию, необходимую для начала физического чертежа конструкции напольного отопления. Благодаря уровню детализации наши проектировщики могут видеть, сколько витков труб необходимо, какой длины они должны быть и на каком расстоянии они должны располагаться для достижения желаемой тепловой мощности.

Мы обсуждаем наиболее подходящие места расположения коллекторов, которые должны занимать центральное место в помещениях, которые они обслуживают, а затем изготавливаем чертежи системы подогрева пола в САПР.

Чертеж расположения труб максимально упрощает монтаж напольного отопления – настолько, что некоторые домовладельцы предпочитают укладывать его самостоятельно и просто вызывают установщика для помощи при вводе системы в эксплуатацию!

Райан Маршалл, управляющий директор Marshall & McCourt

Бесплатные услуги по проектированию водяного отопления

Если вы находитесь на этапе нового строительства или модернизации существующей конструкции, позвольте нам помочь. Мы можем помочь вам на протяжении всего процесса проектирования, а также собрать полный интегрированный комплект водяного отопления от воздушно-водяного теплового насоса до трубопроводов и коллекторов PEX и всего, что между ними!

Служба расчета тепловой нагрузки

Для правильного проектирования любого проекта HVAC требуется знание тепловой нагрузки или охлаждающей нагрузки. Тепловая нагрузка — это количество БТЕ, необходимое в самый холодный день года в вашем регионе для поддержания в доме проектной заданной температуры. Это зависит от многих факторов, но система неправильного размера может быть разницей между холодным домом, который не может согреться в очень холодную погоду. С другой стороны, увеличение размера вашего отопительного оборудования приводит к дополнительным первоначальным затратам и более высоким ежемесячным эксплуатационным расходам. Понять это правильно очень важно!

Образец формы отчета о нагрузке на проект отопления

Образец страницы Loop CAD из пакета отчетов Radiant Loop Report Package любой DIY будет обеспечен отсутствием холодных пятен.
Независимо от того, ищете ли вы водяное отопление в бетоне, под балкой пола или в качестве чернового пола, мы можем помочь. Гидравлические фанкойлы для обогрева отдельных комнат или Hydronic Air Handler может быть встроен для обеспечения централизованного отопления и охлаждения с использованием воздуховодов. Правильный расчет системы начинается со знания потребности вашего здания в тепле. Наши услуги по проектированию водяного отопления обеспечат успех вашего проекта.
