Zont Адаптер OpenTherm

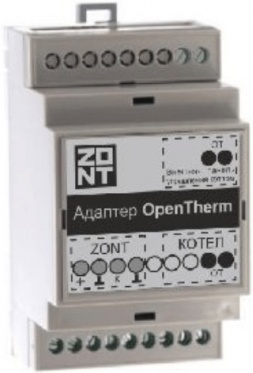

Купить адаптер Zont OpenTherm (724)– значит приобрести модуль, предназначенный для газовых котлов, поддерживающих протокол OpenTherm, и значительно расширяющий возможности по управлению и контролю газовыми котлами. Адаптер предназначен для подключения контроллеров и термостатов Zont к газовым котлам по информационной шине OpenTherm и обеспечивает возможность дистанционного управления мощностью котла за счет периодической коррекции мощности горелки, контроль параметров работы и технического состояния отопительного котла.
К контроллеру Zont H-1000 можно одновременно подключить 2 адаптера для управления 2-мя котлами.

Инструкция по эксплуатации Адаптер Zont OpenTherm

С 1.02.2018г. выпускается новая 724 версия интерфейса Zont OpenTherm.
Основным отличием новой версии адаптера опентерм от предыдущей является возможность совместной работы с панелями некоторых котлов (например Baxi Luna 3 Comfort), так как ранее, при подключении Zont, пользователь данной возможности лишался и для того, чтобы внести изменения в работу котельного оборудования, был вынужден отключать устройство от электрической сети.
Термостаты, выпуска до 2016 г., могут работать с Интерфейсом OpenTherm® после обновления версии ПО.
У некоторых котлов, например BAXI, на плате управления есть специальный разъем, предназначенный для подключения устройств по протоколу OpenTherm.

Поддерживает следующие параметры:
– температуру теплоносителя
– температуру ГВС
– поддерживает параметры в зависимости от уличной температуры воздуха (если у котла есть собственный датчик уличной температуры)
– уровень модуляции горелки (параметр доступен не у всех моделей отопительных котлов)
– скорость протока ГВС (параметр доступен не у всех моделей котлов)
– давление в системе (параметр доступен не у всех моделей котлов)

Применение адаптера OpenTherm позволяет:
– Управлять мощностью газового котла, изменяя (модулируя) мощность горелки, экономя при этом до 30% сжигаемого газа
– Контролировать технические параметры работы газового котла
– Диагностировать неисправности работы котла.
– Экономить энергию при работе котла по расписанию;
– Увеличивать ресурс работы котла;
– Эффективно дистанционно управлять котлом

Особенности адаптера Opentherm версии 724:

Есть возможность одновременного подключения к котлу:
– Термостатов Zont (прошивка 129 и выше) и штатных выносных панелей. При этом поддерживается ручное управление котлом с выносной панели и дистанционное управление сервисом Zont.
– Контроллеров Zont Н-1000 и штатных выносных панелей. При этом поддерживается дистанционное управление сервисом Zont, а на штатной панели отображаются параметры работы (управлять с панели нет возможности).
– 2-х адаптеров Opentherm к контроллеру Zont H-1000 для управления двумя котлами в каскаде.

Zont при управлении котлом по цифровой шине учитывает фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении. Он постоянно вычисляет, насколько именно текущая температура воздуха в помещении отклонилась от заданной, и чем больше эта разница, тем более высокая температура теплоносителя задается котлу. Термостат при подключении через адаптер OpenTherm управляет мощностью котла за счет периодической коррекции мощности горелки и обеспечивает контроль параметров его работы и технического состояния. При возникновении неисправности (аварии) котла, код ошибки и его расшифровка передаются термостатом для отображения в web-сервисе.
Для правильной работы алгоритма управления по цифровой шине, рекомендуется на котле выставлять максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета сервиса Zont, за счет ее уменьшения в процентном соотношении от установленной настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Как работает котел с обычным термостатом и как с термостатом с адаптером OpenTherm?

Работа котла с обычным термостатом.
Обычный термостат управляет котлом в релейном режиме и при отклонении температуры от заданных значений замыкает или размыкает контакты выходного реле, включая и выключая горелку. При включении котел начинает сразу работать на полной мощности и получается, что в систему отопления поступает порция тепла больше, чем требуется для возврата температуры воздуха к заданному значению.
При достижении заданной температуры, термостат выключает котел, но из-за большой инерции системы отопления, “избыточное” тепло некоторое время все равно будет отдаваться от труб и радиаторов системы отопления. Температура воздуха таким образом увеличится больше необходимого и произойдет перегрев помещения. Кроме того, из-за инерции водяной системы отопления, энергия котла будет неэкономно расходоваться, когда термостат снова включит котел: горелка котла включится сразу же, но ее тепло до помещения будет идти определенное время, и фактическая температура воздуха в помещении будет сначала “проседать” относительно требуемого заданного уровня, а после этого снова возрастет.
Периодическое частое включение/выключение котла является неоптимальным режимом работы для котла и отопительной системы:
Снижается ресурс работы котла;
В дымоходах образуется конденсат;
До прогрева горелки химическое сгорание газовоздушной смеси не оптимально;
Снижается КПД отопительной установки из-за простоя нагретого котла.

Работа котла с термостатом с адаптером OpenTherm
Термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность ее горения, “приспосабливая” ее к текущей потребности в тепле. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он требует увеличить котлу. При выходе за пределы гистерезиса, термостат полностью выключает или включает горелку, а вот в промежутке между этими крайними значениями он плавно управляет ее горением. Т.е. процесс чередования периодов недогрева и перегрева будет “затухающим”, все время автоматически стремясь к равновесному состоянию, когда котел в любой момент времени отдает в систему отопления ровно столько тепла, сколько требуется для компенсации текущих теплопотерь помещения. Этим достигается сохранение температуры в помещении на постоянном заданном уровне. В случае ее резкого изменения (заморозки, открытое окно, дверь и пр.) процесс колебания фактической температуры возле заданного значения снова на короткое время будет выведен из равновесного состояния, но быстро, а главное автоматически, он вернется к нормальному состоянию. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение котла: непрерывно работать на пониженной мощности экономически намного выгоднее.

Схема подключения адаптера Zont OpenTherm с термостатами H-1, H-2, h2-V



Схема подключения адаптера opentherm к контроллеру Zont H-1000

К отопительному контроллеру Zont H-1000 допускается подключение 2-х адаптеров для одновременного управления двумя котлами (каскад).

Котлом по цифровой шине можно управлять в том числе и выносного пульта управления. Эта опция доступна только для термостатов Zont. При использовании адаптера с контроллером Zont H-1000 с пульта управления будет доступен только просмотр параметров, а управление нет. Выбор способа управления – ручное или дистанционное, определяется настройкой, переключаемой из личного кабинета веб-сервиса или мобильного приложения.

Технические характеристики адаптера Zont OpenTherm

Производитель: MicroLine (Россия)
Артикул (МикроЛайн): ML00003233
Версия: 724
Напряжение питания: 10 – 28 В
Максимальный потребляемый ток: 30 мА
Интерфейс подключения к газовому котлу: OpenTherm® V2. 2
Интерфейс подключения к термостату: цифровой, однопроводный
Температурный диапазон работы: от -30 до +55 °С
Время выхода на рабочий режим: не более 5 сек
Средний срок службы: 7 лет
Габаритные размеры, мм: 90х50х55
Масса, не более: 0,10 кг
Корпус: крепление на DIN рейку, типоразмер 3
Совместимость с термостатами Zont: H-1, H-2, H-1V, H-1000
Гарантийный срок: 12 месяцев с даты изготовления
